Каркас под гипсокартон из металлопрофиля: Правила создания каркаса для перегородок и потолков

Каркас из металлопрофиля под гипсокартон

Читайте в статье:

• Виды и типы металлического профиля
• Как рассчитать материалы для каркаса на потолок
• Способы крепления
• Пошаговая инструкция

Основная задача, или как думают многие, проблема – это как правильно сделать каркас из металлопрофиля под гипсокартон, чтобы получился в итоге красивый потолок. На самом же деле – все гораздо проще чем вы думаете.

Гипсокартон, а точнее его использование считается самым простым и наиболее быстрым способом выровнять поверхность не только стен, но и потолков. С помощью гипсокартона можно также делать различные перегородки, арки и т. д. которые не являются несущей конструкцией. Из данного материала можно осуществить любые дизайнерские задумки – насколько у вас хватит фантазии.

Копания Knauf разработала комплектующие металлопрофиля универсальных размеров и типов для различного варианта облицовки. Каркас для потолка делается можно сказать легко, вспомните в детстве конструктор – все по тому же принципу.

Виды и типы металлического профиля

Так как гипсокартон является широко-профильным материалом, то с его помощью можно сделать облицовку не только потолков, стен, фасадов, а так же и полов.
Каркасная система из металлопрофиля по своей типологии бывает разной:

• по способу крепежа;
• в зависимости от назначения.

Разработано более восьми вариантов металлического профиля, который в основном делится на:

• соединительные профиля;
• направляющие профиля.

Направляющие профиля ПН 28/27 бывают разных размеров, однако имеют одинаковые края, которые дают возможность вставлять другой профиль и надежно закрепить оба между собой.

У соединительных профилей ПП 60/27 имеется край, кромка которого загнута. Это дает дополнительную прочность и жесткость в случае деформации. Посмотрите дополнительную информацию, про виды и назначение металлических профилей.

Если при обшивке потолка используется деревянный каркас, то необходимо бруски соединять между собой довольно жестко и этому нужно научиться.

Кроме направляющих есть множество соединительных элементов, с помощью которых возможно собрать на потолке каркас из металлопрофиля в несколько уровней:

• соединители;
• пресс-шайбы имеющие бур;
• подвесы с зажимом и без зажима;
• удлинители.

С их помощью можно получить конечный вариант потолка в несколько уровней. Однако для этого потребуется уже не только фантазия, но и кое-какие профессиональные навыки. Не стоит бояться трудностей – их нужно научиться преодолевать и ваш потолок из гипсокартона будет украшать вашу квартиру и радовать вас долгие годы.

Как рассчитать материалы для каркаса на потолок

Не важно что вы делаете навесной потолок из гипсокартона, или же натяжной потолок – все начинается с первого шага – проекта потолка. Cамым важным будет являться чертеж всего потолочного каркаса, где будут указаны необходимые элементы: начиная от соединительных и заканчивая количеством металлопрофиля.

Знайте, что подвесная конструкция натяжного потолка отличается от гипсокартонных потолков. Но это совершенно не мешает их объединению. Для этого делается каркас из металлопрофиля в два уровня, который должен в себе сочетать элементы конструкции двух потолков. Таким образом можно сделать парящий потолок.

Важно! При создании каркаса для многоуровневого потолка, будьте аккуратны и помните, что данный потолок значительно уменьшит высоту помещения. Такие потолки могут смотреться слишком громоздкими и психологически давить на вас.

Приступим к расчетам каркаса из металлопрофиля для потолка:

• Измерить периметр вашего помещения. Это получится длина вашего направляющего профиля марки ППН 28/27. Берем по длине чуть больше, так как неровность стен это уже нормальное явление даже в новых квартирах.
• Количество каркасного профиля марки ПП 60/27 измеряется согласно ширины и длинны помещения. Длинна каркасного профиля должна ровняться ширине комнаты и укладывается он с шагом в 60 см.. Тут все просто высчитывается. Если вы планируете делать каркас для потолка из пластиковых панелей, то металлопрофиль укладывается с шагом в 50 см. .
• П-образные подвесы должны удерживать несущий профиль. Поэтому они крепятся на плитах перекрытия над каждым несущим металлопрофилем. Шаг П-образных подвесов делается так же в 60 см..

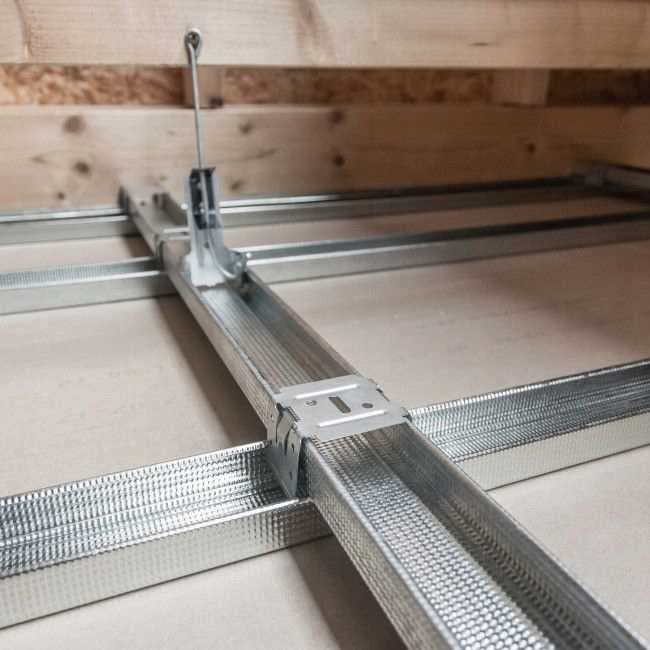

• Несущий профиль и все соединения с ним выполняются с помощью крабов. Чтобы рассчитать правильное количество крабов, нужно просто умножить ряды несущего металлопрофиля на количество перемычек.

Способы крепления

Каждый вид профиля для создания каркаса имеет, как вы уже поняли, свое предназначение и свой метод закрепления. Самые распространенные системы потолочных каркасов в основном монтируются из металлопрофиля двух типов: потолочный и направляющий.

Направляющий профиль всегда монтируется по периметру стены на саморезы или дюбеля, зависит от материала ваших стен. Если это блок – то можно использовать как саморезы так и дюбель-гвозди. Если же это кирпич или бетон, то лучше применять саморезы с пропиленовыми вставками.

Именно с помощью данного профиля вы будете определять высоту будущего потолка от уровня пола. При наличии перепадов в плоскости потолка – это лучший способ его выровнять. Если вы задумали сделать каркас из металлопрофиля для двухуровневого потолка, то соответственно направляющий профиль должен крепиться на двух уровнях используя при этом различные комплектующие: подвесы, удлинители и тому подобные – о них мы говорили выше.

Одноуровневый каркас из металлического профиля под гипсокартон состоит из тех же профилей ПП 60/27 или же ПН 28/27, которые должны выставляться в одну плоскость под уровень. Все прямые подвесы или подвесы с зажимом, удлинители, крабовые соединения крепятся на мелкие саморезы, желательно по металлу. При необходимости можно сделать превосходную звукоизоляцию потолка, которую можно уложить в каркас между несущими профилями.

Важно! Для каркасов из металлического профиля необходим именно потолочный гипсокартон – ГКЛ. Толщина гипсокартона не должна превышать восьми миллиметров.

Данная система потолочных каркасов из металлопрофиля является стандартной, однако это не запрещает выходить за рамки архитектурных и дизайнерских решений для создания красивого потолка. Использование жестких профильных каркасов весьма популярно, и будет пользоваться в отделке потолков еще довольно длительное время. По такому же принципу необходимо производить расчеты для многоуровневых потолков. Помните, что конструкция навесных потолков Армстронг значительно отличается от навесных гипсокартонных потолков.

Данные потолки очень хорошо подходят если есть необходимость спрятать множество коммуникаций: трубы, провода и так далее.

Пошаговая инструкция

Подвесные потолки из гипсокартона невозможно сделать не создав каркас из металлопрофиля или каркас из деревянных реек.

Для начала осмотрите плиты перекрытия. Заделайте трещины, устраните большие неровности. Желательно выровнять стены в том месте, где будет устанавливаться направляющий профиль. Разметка на стене начинается с выставления высоты будущих потолков. Более удобно это делается с помощью лазерного уровня.

Чтобы собрать правильно каркас для потолка, необходимо знать все нюансы работы о которых мы сейчас поговорим:

1. Определитесь с нижней границей потолка. По всему периметру комнаты на стенах под потолком делается разметка для направляющего профиля и для лицевой стороны гипсокартона. Сразу необходимо отметить на потолке как будут располагаться подвесы.
2. Используя дюбеля или саморезы, монтируем направляющие профиля по периметру помещения. Обязательно используйте уровень для проверки горизонтали. Профиль монтируется по заранее отмеченной линии.
3. Далее необходимо произвести монтаж подвесов, которыми вы будете регулировать высоту положения несущего профиля. Между петлями необходимо делать шаг не более 0,6 метра. К потолку они крепятся так же саморезами или же дюбелями.
4. Несущий профиль отрезаем на необходимую вам длину, вставляем его в направляющий профиль и закрепляем с одной стороны на саморезы к направляющей, с другой стороны на крючки отвесов.
5. Далее монтируем поперечный профиль. Здесь необходимо учитывать тот момент, что гипсокартон к несущему металлическому профилю должен монтироваться именно длинной стороной, к поперечному метало-профилю короткой стороной. Поэтому между поперечными металлопрофилями необходимо учитывать шаг не более 0,6 метра. Фиксируется поперечный профиль также с помощью крючков.
6. От стены до стены необходимо натянуть нить и с помощью подвесов выставить необходимую плоскость. Как только на одном из подвесов достигнут необходимый уровень, его конец необходимо загнуть. Далее приступаем к следующему подвесу, постепенно выставляя горизонталь по всей площади потолка. Как только все выровняли, приступаем к обшивке каркаса гипсокартоном.

По такому принципу продолжаем собирать каркас по всему потолку. Если вы запланировали двухуровневые потолки, то вначале необходимо собрать первый уровень и потом приступать к созданию второго. Но это опять зависит от конфигурации потолков и от самого проекта.

После того как каркас для навесного потолка готов, прокладывается проводка для освещения и все необходимые коммуникации. В дальнейшем каркас из металлопрофиля обшивается листами гипсокартона, шпаклюется, красится и ваш потолок готов. Стоит заметить, что навесные потолки можно сделать своими руками, так же самостоятельно можно сделать и каркас для навесных потолков. Главное для домашних мастеров – это понять суть всей работы и умение обращаться с инструментом. Остается только пожелать вам прочных каркасов и красивых потолков!

Как сделать каркас из профиля для гипсокартона своими руками

Смотрите это видео на YouTube

Каркас для гипсокартона из металлопрофиля

Металлический профиль или П-образный профиль для установки подвесных потолков и вертикальных конструкций. Все профили для гипсокартона используются в паре. С помощью каркаса профилей можно создать конструкцию нужной длины, высоты и геометрии, если использовать стандартный профиль под гипсокартон вместе с гибкими или угловыми профилями. П- профиль производится из качественного алюминия с антикоррозийным слоем. Оцинкованные профили прекрасно подойдут для помещений с повышенной влажностью – они не будут ржаветь и окисляться.

Профиля размеры для гипсокартона зависят от его типа. Сегодня на рынке представлены профили серий ГОСТ и DIN. Первые обладают уменьшенными размерами полки и основания, что позволяет сохранить полезное пространство возле конструкций, при этом жесткость не уступает по характеристикам профилям DIN.

При выборе профиля цена зависит не только от производителя, но и от жесткости. При вопросе о том, какой профиль должен быть по толщине, мастера рекомендуют использовать алюминиевые профили толщиной не менее чем 0,5 мм, в противном случае каркас может не выдержать на себе большую нагрузку. Проще говоря — купить профиль тоньше 0,5 мм – значит, потерять жесткость конструкции.

Размеры профиля под гипсокартон вместе с жесткостью и рельефом поверхности позволяют разделить профили для ГКЛ на типы STRONG, PRIM, HARD. Серии PRIM и HARD имеют гладкую поверхность, STRONG – рифленую. Последний вид не нужно скреплять между собой на этапе разметки, в него можно вкручивать саморезы в любом месте под нужным углом. Профиль для ГКЛ типа STRONG и HARD обладает увеличенной толщиной полки и усиленной жесткостью.

Для создания каркаса конструкции вам понадобятся профили, гипсокартон и крепеж. Перед установкой на стену профиль и основание должен быть размечены с нужным шагом крепления. Профиль для перегородки из гипсокартона бывает двух видов – направляющий и стоечный. Они устанавливаются в паре и должны быть идентичными по размеру. Профиль направляющий для гипсокартона служит базовым элементом каркаса, куда вставляется профиль стоечный. Каркас устанавливается на стены, пол и потолок с помощью дюбель-гвоздей или нарезных шурупов. Оптимальный шаг крепления — 200 мм. При установке шляпка крепежа должна «утонуть» в профиле. Важно следить, чтобы весь крепеж вкручивался под прямым углом, в противном случае, такой метиз лучше извлечь из профиля и закрутить снова.

Крепление гипсокартона к профилю осуществляется с помощью саморезов по металлу. При установке каркаса подвесных потолков используется профиль потолочный 3 м и 4 м и профиль потолочный направляющий.

Они должны совпадать по размеру. Профили вставляются друг в друга и соединяются вместе с помощью саморезов по металлу и устанавливаются на основание. Каркас профилей под гипсокартон прикрепляется на потолок прямыми или анкерными подвесами. После этого на конструкции с помощью гипсовой шпаклевки заделываются швы. Для усиления углов гипсокартонных конструкций рекомендуется использовать профиль ПВХ. Он укладывается в первый слой шпаклевки и фиксируется при финишном выравнивании. Использование пластикового профиля гарантирует усиление прочности и отсутствие коррозии, как так материал ей не подвержен.

Купить профиль для гипсокартона в интернет-магазинах и строительных рынках можно самостоятельно, но квалифицированный специалист сможет правильно рассчитать количество профилей и комплектующих элементов, подобрать нужную жесткость и ширину основания, исходя из назначения данного каркаса. Верный выбор и монтаж конструкции гарантируют длительный срок эксплуатации объекта и его эстетическую привлекательность.

Купить профиль для гиспокартона и комплектующие

Все, что вы должны знать

5/5 — (1 голос)

Вы когда-нибудь задумывались о том, что металлический каркас используется в потолочных и стеновых системах? Каковы преимущества при выборе его для вашего строительства? Если ваш ответ «да», почему бы вам вместе с CUNMAC не найти ответы сегодня?

1. Что такое металлический стержень и каркас гусеницы?

Каркас из металлических стоек и направляющих, также называемый металлическим каркасом стены или металлическим каркасом из гипсокартона, является альтернативой деревянному каркасу и пользуется популярностью в коммерческом строительстве. Этот тип обрамления в основном используется в гипсовых стенах со скрытой сеткой легкой конструкции.

Система каркаса стены с металлическими стойками и направляющими

2. Компоненты каркаса металлических стоек и направляющих

Каркас металлических стоек и направляющих включает в себя каналы обрешетки, несущие каналы, стойки, направляющие, угол стены и основную раму канал.

Двумя наиболее часто используемыми рамами являются металлические U-образные направляющие, используемые в качестве горизонтального каркаса стоечных перегородок в сочетании с вертикальными стойками (C-образная стойка).

2.1 C Шпилька (вертикальная шпилька)

Металлические С-образные стойки представляют собой легкие С-образные профили из мягкой оцинкованной стали, используемые вертикально для формирования перегородок или облицовки стен.

Изготавливается путем придания рулону оцинкованной стали формы буквы «С» с помощью машины холодной прокатки.

Затем стойки нарезаются на куски разной длины – обычно от 2,4 м до 4,2 м – с шагом 600 мм для соответствия разным высотам перегородок. Существует пять стандартных размеров C Stud; 50 мм, 60 мм, 70 мм, 92 мм и 146 мм, из которых 50 мм и 70 мм являются наиболее популярными. Все имеющиеся у нас С-образные шпильки можно приобрести в упаковке по 10 штук.

2,2 U-образная направляющая (горизонтальная направляющая)

Металлическая U-образная направляющая — это секция из оцинкованной стали, используемая при строительстве металлического каркаса стены. Вместе с металлической С-образной стойкой образует горизонтальный каркас перегородки.

Металлический U-образный профиль поставляется в широком ассортименте секций, подходящих для всех систем перегородок.

Эта легкая стальная секция обычно обозначается по ширине, глубине и длине. Существует пять стандартных размеров колеи; 52 мм, 62 мм, 72 мм, 94 мм и 148 мм, причем 52 мм и 72 мм являются наиболее популярными. Все гусеницы продаются упаковками по 10 шт. . Это экономичная система стального каркаса для прочных, компактных, легких ненесущих перегородок. Направляющая служит как верхней, так и нижней плитами конструкции; создание канала, в котором можно закрепить C-шпильки.

Металлическая U-образная направляющая и С-образная стойка

3. Преимущества металлической стойки и каркаса направляющей

• Не деформируются и не гниют: остаются прямыми и прочными, не подвержены влиянию влаги или влажности.
• Простота установки: крепятся винтами, поэтому при необходимости их можно разобрать, заменить или переместить, легкие и удобные для переноски.
• Превосходная прочность и гибкий дизайн.
• Защита от огня и насекомых: невосприимчивость к огню, термитам и муравьям.
• Мало отходов и пыли: доступны в нестандартных размерах, поэтому отходы составляют около 2% по сравнению с примерно 20% при использовании древесины. Кроме того, металлический лом подлежит вторичной переработке.

4. Недостатки каркас из металлических стоек и направляющих

• Более дорогой, чем модульный или деревянный каркас.
• Некоторые компоненты покрыты негорючей пеной, залиты бетоном или окружены огнестойким гипсокартоном.

Металлический каркас и деревянный каркас
