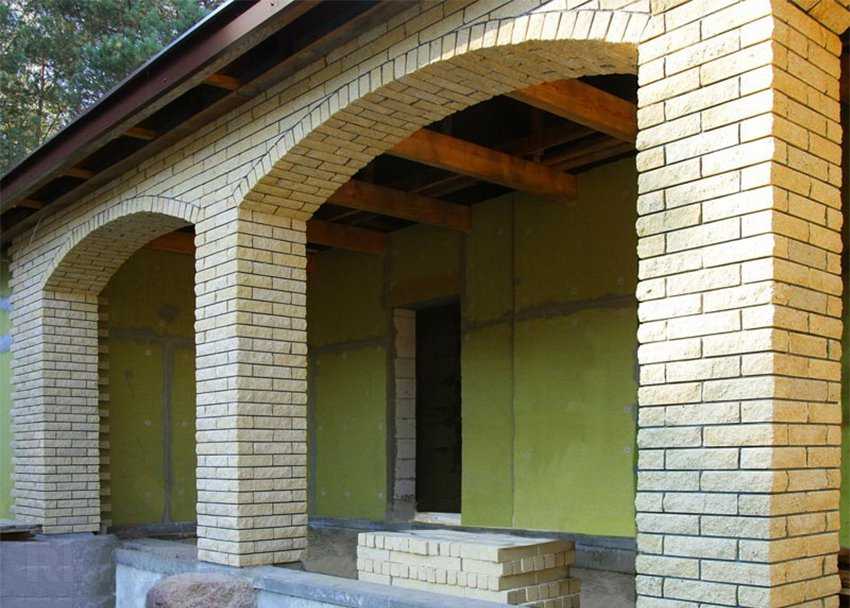

Кирпичные перемычки предназначаются для укрепления арки, дверного или оконного проема, длиной до двух метров, в кирпичной постройке с различными видами кладки.
Система BAUT, использующаяся для создания перемычек, повышает прочность и надёжность сооружения, равномерно распределяя нагрузку на кирпичи и предотвращая тем самым возникновение трещин.
Сохраняются и теплотехнические свойства стен, так как применение системы BAUT не создаёт мостиков холода.
Основные типы перемычек облицовочной кладки
| Горизонтальная кладка | Кладка на ребро внутрь |
| Вертикальная кладка | Вертикальная кладка в полтора кирпича |
| Комбинированная кладка | Комбинированная кладка в полтора кирпича |
Горизонтальная кладка
Самым простым типом кладки для перемычек является горизонтальная кладка.
Она ничем не отличается от остального фасада. Основным условием является то, что кирпич первого ряда должен быть полнотелым. Выполнение этого условия обеспечит красоту, законченность перемычки со всех сторон: и с фасада, и снизу.
Перемычка состоит минимум из трех горизонтальных рядов кирпичной облицовочной кладки на традиционном растворе.
В каждый вертикальный шов первого ряда кладки заводят хомуты BAUT SK 50-40.
В каждом втором вертикальном шве второго ряда — хомуты BAUT SU 50-45.
В горизонтальных швах между первым и вторым, вторым и третьим рядами кладки по всей длине перемычки и за ее пределами в обе стороны, располагается арматура Murfor RND/Z-50.
| Арматура Murfor RND/Z-50 | Хомут BAUT SK 50-40 | Хомут BAUT SU 50-45 |
Монтаж горизонтальной перемычки до 2 метров
1.
Сооружение опалубки
2. Хомуты SK 50-40 в каждом вертикальном шве первого ряда
3. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках
4. Арматура выходит за грани проёма не менее 250 мм в обе стороны
5. Второй ряд кладки
6. Монтаж хомутов SU 50-45
7. Хомуты SU 50-45 в каждом втором вертикальном шве второго ряда
8. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм
9. Опалубка снимается через 2 недели
Монтажная инструкция: Хомуты для горизонтальной кладки
Горизонтальная кладка.
Конструктивное решение проёма до 2 мКладка на ребро
Кладка на ребро выполняется под углом 90° к фасаду. Это является большим преимуществом, так как позволяет скрыть находящийся за облицовочной кладкой слой утеплителя.
В зависимости от толщины этого слоя, нижний ряд кирпича может быть выдвинут из плоскости фасада, выделяя перемычку не только рисунком, но и рельефом.
Перемычка состоит минимум из трех рядов облицовочной кирпичной кладки на традиционном растворе, первый из которых уложен на ребро перпендикулярно несущей стене, а два других — горизонтально.
Хомуты SKK 50-65 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки.
В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.
Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.
| Арматура Murfor RND/Z-50 | Хомут BAUT SKK 50-65 | Хомут BAUT SU 50-45 |
Монтаж кладки на ребро внутрь до 2 метров
1.
Сооружение опалубки
2. Хомуты SKК 50-65 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки
3. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках
4. Арматура выходит за грани проёма не менее 250 мм в обе стороны
5. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45
6. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм
7. Опалубка демонтируется через 2 недели
8. Кирпичная перемычка в плоскости фасада
9.
Кирпичная перемычка с выступом из плоскости фасада (обрамление проема)
Внимание! В отличие от хомутов SK, имеющих фиксированное местоположение на кирпиче, хомуты SKK такой фиксации не имеют. Выбирая местоположение хомута SKK на кирпиче можно добиться перемычки в плоскости фасада или с различной величиной выступа.
Монтажная инструкция Хомуты для кладки на ребро внутрь
Кладка на ребро внутрь. Конструктивное решение проёма до 2 м
Вертикальная кладка
Самым распространенным типом кладки перемычек является вертикальная кладка. В этом случае кирпич может быть как полнотелым, так и пустотелым.
Иногда, для достижения большего эффекта, первые 2 ряда кладки над проемом выполняются вертикально. Сочетание горизонтальной кладки фасада с вертикальной — один из излюбленных архитектурных приемов.
Часто кладка перемычек в один, два или три ряда служит началом целого пояса вертикальной кладки.
Разновидностью вертикальной кладки является кладка перемычки в полтора кирпича. Чередование горизонтальных швов в перемычке создает интересный, запоминающийся рисунок.
При монтаже вертикальной перемычки используются хомуты SK 50-170 или SK 50-270 и SU 50-45.
Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.
| Арматура Murfor RND/Z-50 | Хомут BAUT SK 50-170 | Хомут BAUT SU 50-45 |
Монтаж кладки на ребро внутрь до 2 метров
1.
Сооружение опалубки
2. На опалубке расставляются кирпичи. Расположение кирпичей отмечается на опалубке
3. Хомуты SK 50-170 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки
4. Арматура Murfor RND/Z-50 заводится в пазы на хомутиках
5. Арматура выходит за грани проема не менее 250 мм в обе стороны
6. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.
7. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм
8.
Опалубка демонтируется через 2 недели
Монтажная инструкция: Хомуты для вертикальной кладки
Вертикальная кладка. Конструктивное решение проёма до 2 м
Комбинированная кладка
Комбинированная перемычка — классический тип кирпичной перемычки, заключающийся в чередовании полного кирпича и двух одинаковых половинок.
Единственным важным условием при выборе комбинированной кладки, являются размеры кирпича. Они должны быть 2:1, например, 250×120×65. Также должно быть соблюдено важное правило: начинаться и заканчиваться перемычка должна вертикальным расположением кирпича.
Разновидностью комбинированной кладки является комбинированная кладка в полтора кирпича. Сочетание высоты перемычки с глубиной, придает фасаду большую объемность и монументальность.
При монтаже комбинированной перемычки используются хомуты SKК 50-170 или SKК 50-270 совместно с хомутом SU 50-45.
Арматура Murfor RND/Z-50 заводится в пазы на хомутиках и выходит за грани проема не менее 250 мм в обе стороны.
| Арматура Murfor RND/Z-50 | Хомут BAUT SKK 50-170 | Хомут BAUT SU 50-45 |
Монтаж комбинированной кладки до 2 метров
1. Сооружение опалубки
2. Чередование кирпичей
3. Хомуты SKК 50-170 располагаются в растворе, в каждом втором вертикальном шве первого ряда кладки
4.
Арматура Murfor RND/Z-50 заводится в пазы на хомутиках
5. Арматура выходит за грани проема не менее 250 мм в обе стороны
6. В каждом втором вертикальном шве второго ряда монтируются хомуты SU 50-45.
7. Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300…500 мм
8. Опалубка демонтируется через 2 недели
Монтажная инструкция: Хомуты для комбинированной кладки
Кронштейны, хомуты, крепления и калдочная сетка Конер
Хомуты и кронштейны для кирпичных перемычек
Гибкие связи и вентиляционные коробочки
cronstein
Система кронштейнов для навесного фасада
Система кронштейнов для навесного фасада
Кронштейн КН-Р
Кронштейн КН-РВ
Кронштейн КН-РН
Кронштейн КН-У
Кронштейн КН-Д
Кронштейны
Хомуты и кронштейны для кирпичных перемычек
Горизонтальная перемычка для кирпича толщиной 85-120 мм
Хомут СХП-50-45/65
Хомут СХГ-50-40/50
Сетка КС-50/3000
Горизонтальная перемычка повторяет основной рисунок всей стены, при этом желательно чтобы первый ряд был выполнен из полнотелого кирпича.
Расчет количества хомутов на проемы:
Инструкция по монтажу горизонтальной перемычки:
СХЕМА МОНТАЖА
Вертикальная перемычка для кирпича толщиной 85-120 мм
Хомут СХП-50-45/65
Хомут СХВ-50-165/10
Сетка КС-50/3000
Первый ряд кирпича укладывается вертикально, при этом создается эффект увеличения высоты проемов. Возможны варианты с подвеской половинки или полутора кирпичей.
Расчет количества хомутов на проемы:
Инструкция по монтажу вертикальной перемычки:
СХЕМА МОНТАЖА
Перемычки
Перемычка кладка на ребро внутрь для кирпича толщиной 85-120 мм
Хомут СХП-50-45/65
Хомут СХР-50-65/155
Сетка КС-50/3000
Данный вид кирпичной перемычки позволяет решить несколько моментов: скрыть утеплитель и сделать более красивые откосы толщиной в кирпич
Расчет количества хомутов на проемы:
Инструкция по монтажу кладки на ребро:
СХЕМА МОНТАЖА
Комбинированная перемычка для кирпича толщиной 85-120 мм
Хомут СХП-50-45/65
Хомут СХК-50-185/155
Сетка КС-50/3000
Комбинированная кирпичная перемычка объединяет в себе все достоинства вертикальной перемычки и перемычки на ребро.
Расчет количества хомутов на проемы:
Инструкция по монтажу комбинированной перемычки:
СХЕМА МОНТАЖА
Горизонтальная перемычка для кирпича толщиной 45-65 мм
Хомут СХГ-25-45/35
Хомут СХП-25-45/35
Сетка КС-25/3000
Способ монтажа такой кирпичной перемычки аналогичен способу монтажа для стандартного кирпича, при этом монтируется три ряда сетки КС-25/3000, а так же сетку необходимо заводить на стену не менее 300 мм с каждой стороны.
Расчет количества хомутов на проемы:
Инструкция по монтажу горизонтальной перемычки:
Кронштейны регулируемые по вылету для устройства кирпичных перемычек КР.
Кронштейн КР-П предназначен для устройства кирпичных перемычек над проемами. Допустимая несущая способность кронштейна обеспечивается при креплении в бетонном основании класса ≥ В20.
Кронштейн КР-П
Регулируемый по вылету.
Материал: Нержавеющая сталь
Кладочная сетка:
Наименование
Длина,
мм
Ширина,
мм
Диаметр стержней,
мм
Кладочная сетка КС-50/3000 (оцинкованная сталь)
3000
50
4
4
50
3000
Кладочная сетка КС-50/3000 (нержавеющая сталь)
4
25
3000
Кладочная сетка КС-25/3000 (нержавеющая сталь)
Что такое Линтел? Типы перемычек и их использование в строительстве
🕑 Время чтения: 1 минута
Содержание:
- Что такое перемычки?
- Подшипник перемычки
- Типы перемычки, используемые в строительстве здания
- 1. Деревянная перема Цементобетонная перемычка
- Часто задаваемые вопросы
Что такое Lintel?
Перемычка представляет собой балку, размещаемую поперек проемов, таких как двери, окна и т. д. в зданиях, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина перемычки равна ширине стены, а концы ее встроены в стену.
Перемычки классифицируются в зависимости от материала их изготовления.
Горизонтальные перемычки проще в изготовлении, чем арки.
Подшипник перемычки
Предусмотренный подшипник должен быть как минимум в следующих 3 случаях.
- 10 см
- Высота балки
- 1/10 -го по 1/12 -го пролета перемычки.
Типы перемычек, используемых в строительстве
Перемычки классифицируются в зависимости от материала конструкции как:
1. Деревянная перемычка
В старые времена в строительстве в основном использовались деревянные перемычки. Но сейчас они заменены несколькими современными методами, однако в горных районах они используются. Основными недостатками древесины являются более высокая стоимость, меньшая прочность и уязвимость к огню.
Если длина проема больше, то это обеспечивается соединением нескольких деревянных деталей с помощью стальных болтов, как показано на рис.
В случае более широких стен он состоит из двух деревянных частей, разнесенных на расстояние с помощью набивки деревянных частей. Иногда их усиливают за счет установки пластин из мягкой стали сверху и снизу, называемых перемычками.
2. Каменная перемычка
Это самый распространенный тип, особенно там, где камень доступен в изобилии. Их толщина является наиболее важным фактором его конструкции. Они также предусмотрены над отверстиями в кирпичных стенах. Каменная перемычка поставляется в виде одной детали или более одной детали.
Глубина этого типа поддерживается равной 10 см/метр пролета с минимальным значением 15 см. Они используются для пролетов до 2 метров. При воздействии на конструкцию вибрационных нагрузок в каменной перемычке образуются трещины из-за ее слабой растяжимости. Поэтому нужна осторожность.
3. Кирпичная перемычка
Используются, когда проем менее 1 м и действуют меньшие нагрузки. Его глубина варьируется от 10 см до 20 см в зависимости от пролета.
Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что крестовины, заполненные раствором, обеспечивают большее сопротивление сдвигу торцевых соединений, что известно как кирпичная перемычка с неровностями.
4. Перемычка из армированного кирпича
Используется при больших нагрузках и пролете более 1 м. Глубина армированной кирпичной перемычки должна быть равна 10 см или 15 см или кратна 10 см. кирпичи укладываются таким образом, что между соседними кирпичами остается пространство шириной 2-3 см по длине для вставки стержней из мягкой стали в качестве армирования. Для заполнения швов используется цементный раствор 1:3.
Вертикальные хомуты диаметром 6 мм поставляются через каждые 3 шт. рд вертикальный шов. В нижней части предусмотрена основная арматура, состоящая из стержней диаметром от 8 до 10 мм, загнутых на концах.
5. Стальная перемычка
Используются при больших внешних нагрузках и больших проемах.
Они состоят из секций швеллера или балок из катаной стали. Мы можем использовать одну секцию или их комбинации в зависимости от требований.
При одиночном использовании стальная балка либо встраивается в бетон, либо облицовывается камнем, чтобы ее ширина соответствовала ширине стены. Когда более одного блока размещены рядом, они удерживаются на месте трубчатыми сепараторами.
6. Железобетонная перемычка
В настоящее время перемычки из железобетона широко используются для перекрытия проемов дверей, окон и т. д. в конструкции из-за их прочности, жесткости, огнестойкости, экономичности и легкость в строительстве. Они подходят для всех нагрузок и для любого пролета. Ширина равна ширине стены, а глубина зависит от длины пролета и величины нагрузки.
Основная арматура расположена внизу, а половина этих стержней изогнута на концах. Предусмотрены скобы для сопротивления поперечному сдвигу, как показано на рис.
ЖБ перемычка над окном с выступом показана на рис.
Ж/б перемычки предусмотрены над полыми стенами. Они придадут хороший внешний вид и экономичность. Гибкий D.P.C представлен выше, как показано на рис.
Часто задаваемые вопросы
Что такое перемычка?
Перемычка представляет собой балку, размещаемую поперек проемов, таких как двери, окна и т. д. в зданиях, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина перемычки равна ширине стены, а концы ее встроены в стену. Перемычки классифицируются в зависимости от материала их изготовления.
Какие бывают типы перемычек в строительстве?
Перемычки классифицируются как:
1. Деревянные перемычки
2. Каменные перемычки
3. Кирпичные перемычки
4. Армированные кирпичные перемычки
5. Стальные перемычки
6. Железобетонные перемычки
Они используются, когда накладываемые нагрузки большие и проемы большие.
Они состоят из секций швеллера или балок из катаной стали. Мы можем использовать одну секцию или их комбинации в зависимости от требований.
При одиночном использовании стальная балка либо замуровывается в бетон, либо облицовывается камнем, чтобы ее ширина соответствовала ширине стены. Когда более одного блока размещены рядом, они удерживаются на месте трубчатыми сепараторами.
Подробнее:
Виды расчетных нагрузок на кладочную перемычку с расчетами
Типы проемов в стенах, их части и типы перемычек и арок для проемов
Отличия блока перемычки от блока перемычки
Кирпичные перемычки | Прессованная сталь
УДОБНАЯ ПЕЧАТЬ PDF
• Уникальный процесс формовки обеспечивает высокую прочность поперечного сечения
• Достаточная несущая способность, жесткость в эксплуатации, отсутствие провисания и коробления
• Все перемычки должны быть закреплены до тех пор, пока раствор не затвердеет
• Покрыт красной антикоррозионной краской
| Модель | Размеры |
| БРК18 | 18” x 3-1/2” x 3-1/2” x 12GA |
| БРК24 | 24 дюйма x 3-1/2 дюйма x 3-1/2 дюйма x 12GA |
| BRK30 | 30” x 3-1/2” x 3-1/2” x 12GA |
| БРК36 | 36 дюймов x 3-1/2 дюйма x 3-1/2 дюйма x 12GA |
| БРК42 | 42 дюйма x 3-1/2 дюйма x 3-1/2 дюйма x 12GA |
| БРК48 | 48 дюймов x 3-1/2 дюйма x 3-1/2 дюйма x 12GA |
| БРК54 | 54 дюйма x 3-1/2 дюйма x 3-1/2 дюйма x 12GA |
| BRK60 | 60 дюймов x 4-1/2 дюйма x 3-1/2 дюйма x 12GA |
| БРК66 | 66 дюймов x 4-1/2 дюйма x 3-1/2 дюйма x 10GA |
| БРК72 | 72 дюйма x 4-1/2 дюйма x 3-1/2 дюйма x 10GA |
| БРК78 | 78” x 4-1/2” x 3-1/2” x 10GA |
| БРК84 | 84” x 4-1/2” x 3-1/2” x 10GA |
| БРК90 | 90” x 4-1/2” x 3-1/2” x 10GA |
| БРК96 | 96” x 4-1/2” x 3-1/2” x 10GA |
| БРК102 | 102” x 4-1/2” x 3-1/2” x 10GA |
| ФВЛ | Фундаментальные вентиляционные перемычки 3 x 20 дюймов (25 шт. Кирпичные перемычки: Технология кладки кирпичных перемычек — Кирпич в Ростове-на-Дону. ДонСтройКомплект Scroll to top
|
