Кладка дымохода: как выложить трубу для камина или котла на крыше

как выложить печную трубу, размер трубы над крышей

Содержание:

Особенности дымоходов из кирпича
Разновидности кирпичных дымовых труб
Конструкция дымохода из кирпича
Требования, выдвигаемые к кирпичному дымоходу
Кирпич для кладки дымохода
Демонтаж кирпичной трубы своими руками
Монтаж кирпичного дымохода
Изоляция распушки
Частые ошибки при монтаже

Дымоход является одним из важнейших компонентов системы отопления в частном или загородном доме. С его монтажом сумеет справиться даже неопытный человек, но в этом деле необходимо знать определенные нюансы, нормы СНиП, а также возможные ошибки.

Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход. Он предназначен для вывода продуктов горения топлива наружу. Сейчас существует множество конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

• Относительно небольшие расходы на кладку дымовой трубы из кирпича.
• Многообразие материалов для изготовления.
• Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
• Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они станут отдельным элементом украшения дома. Для их декорирования чаще всего используется керамический материал.
• Отличная теплопроводность.

Разновидности кирпичных дымовых труб

Существует 2 разновидности кирпичных труб: коренная и насадная. Они используются для разных печей.

Насадной вид конструкции напрямую подключаются к печи, являясь ее продолжением. Коренные трубы размещаются неподалеку от котла, автономно.

Для соединения их с печью используется специальный патрубок.

Коренная конструкция лучше всего подходит к чугунным изделиям в отопительной системе. Помимо того, несколько печей можно объединить в один коренной дымоход. В такой ситуации нужно грамотно определить диаметр трубы, которая справится с нагрузкой по выводу продуктов сгорания.

Рекомендация: иногда при установке коренной конструкции и ее подключении специальным патрубком к печи, требуется монтаж внутри дымохода трубы из металла. Кирпичный дымоход необходимо строить согласно всем строительным нормам.

Насадная труба напрямую исходит из котла и проходит через крышу. Она подходит для подключения только к одной печи. Читайте также: «Как установить дымоход через крышу – правила создания и герметизации прохода трубы».

Конструкция дымохода из кирпича

У обоих типов дымохода схожее строение. Отличие заключается только в том, что коренная конструкция способа включать в себя несколько печей. В таком случае понадобится несколько стояков и разделов. И тут все зависит от того, сколько этажей у здания.

Элементы, входящие в конструкцию дымохода:

1. Разделка трубы (ее еще называют распушкой). Она предназначается для защиты горючих перекрытий. У разделки самая большая толщина стенок во всей конструкции, находится в диапазоне 35-40 см. Точное значение зависит от конкретной ситуации. В итоге получается изоляция приблизительно на 25 см.
2. Шейка печи. Данный элемент дымохода расположен на участке от печи до разделки. Шейка печи включает в себя дымовую задвижку, предназначенную для регуляции тяги.
3. Стояк трубы. Он изготавливается из кирпича, внутри него находится канал для вывода продуктов горения. Размещается стояк в перекрытии чердака, а также до разделки.
4. Выдра. Данный элемент дымохода предназначен для гидроизоляции прохода трубы в кровле. Выдра устанавливается над крышей.
5. Колпак. Устанавливается поверх шапки в оголовке трубы (подробнее: «Какой оголовок трубы дымохода сделать и как его установить»). Данный элемент защищает канал дымохода от попадания внутрь атмосферных осадков. Кроме того, грамотное размещение колпака увеличивает эффективность всей системы.

Требования, выдвигаемые к кирпичному дымоходу

СНиП — специальный документ, регламентирующий строительные нормы при возведении объектов. В него включены и отопительные системы в частных домах. Эти нормы стоит учитывать при кладке трубы из кирпича своими руками.

Основные пункты СНиП относительно кирпичных дымоходов:

1. В дымоходе не допускаются перепады внутреннего диаметра, стенки должны быть ровными.
2. Толщину дымохода нужно определять исходя из требований пожарной безопасности. Чаще всего, оптимальный показатель равен 10 см.
3. Материалы, используемые для кладки кирпичной трубы, должны без проблем переносить воздействие высоких температур.
4. Между трубой и стеной необходимо сохранять расстояние от 38 см.
5. Ни в коем случае нельзя забывать о монтаже расширений, они устанавливаются в месте прохода трубы через перекрытия.
6. Допускается отвод продуктов горения в вертикальном положении. Но в некоторых ситуациях невозможно построить дымоход без горизонтальных участков. В таком случае их длина не должна превышать 1 м.
7. Для плоских крыш необходимо делать наружный участок дымохода в 1 метр.
8. Для скатной крыши монтируется труба на расстоянии полутора метров от конька, при этом она должна возвышаться над ним не меньше чем на 50 см. Читайте также: «Как сделать расчет высоты крыши – как рассчитать правильно высоту конька двухскатной кровли».
9. Если труба находится на 3-метровом удалении от конька скатной крыши, то по высоте они будут вровень.
10. В ситуациях, когда расстояние от конька крыши до дымоходной трубы больше 3 метров, необходимы специальные расчеты высоты внешнего участка. Нужно условно построить линию под углом 10 градусов к горизонту конька. Место пересечения определит высоту трубы.
11. Для котельных систем на газовом топливе необходимо монтировать трубу таким образом, чтобы она возвышалась над крышей не меньше 5 метров.

Правильное размещение дымоходной трубы крайне важно, так как влияет на эффективность всей системы. Необходимо четко следовать указаниям по высоте дымохода. Длина трубы высчитывается по-разному, зависит от ряда показателей. В каждом отдельном случае ее наружный участок может различаться по высоте.

К промышленным кирпичным дымоходам выдвигаются особые требования. Длина трубы должна быть на 25 метров больше высоты любого здания в определенном радиусе.

Кирпич для кладки дымохода

Для самостоятельно монтажа дымохода из кирпича нужно предварительно рассчитать количество материалов. Необходимо заранее знать, сколько потребуется кирпича и цементного раствора. Особое внимание стоит уделить еще выбору материала, ведь от его качества напрямую зависит надежность кладки печной трубы над крышей, а также всей остальной конструкции. И тут есть несколько полезных рекомендаций.

Стоит понимать, что для материала, используемого при кладке такой конструкции, выдвигается требование огнеупорности. По форме кирпич нужен ровный, чтобы отсутствовали трещины и прочие дефекты. Специалисты рекомендуют закупать материал с маркой от 200 и выше. Оптимальный размер кирпича для возведения дымоходной трубы — 25x12x6.5 см.

Между собой кирпичи скрепляются с помощью специального раствора, смешанного из цемента, песка и воды в определенных пропорциях. Его качество можно выявить по зернистости песка. Из мелкозернистых фракций получается идеальный раствор для кладки дымохода. Иногда в его состав включается глина. Нужно брать чистый материал, без каких-либо примесей.

Отверстие прохода трубы в кровле необходимо гидроизолировать. Это позволяет избежать стекания жидкости по трубе внутрь здания. Для реализации данной задачи чаще всего используют выдру — утолщение на наружной стороне кладки. Но ее можно заменить с помощью металлической детали — «фартука».

Демонтаж кирпичной трубы своими руками

Отслужившие свое дымоходы из кирпича не просто плохо обеспечивают вывод продуктов горения, но и представляют угрозу для человеческой жизни. Ведь в любой момент старая конструкция может развалиться. Такие дымоходы необходимо сносить и заменять новыми.

Процедура демонтажа предельно проста. Дымоход разбирается по кирпичу, начинается все сверху, с крыши. Постепенно демонтаж дойдет до основания, до печи. Но стоит понимать, что кирпичи посажены на цементный раствор. Поэтому для разбора кладки потребуются физические усилия. В некоторых случаях конструкция заштукатурена, что осложнит процедуру демонтажа. Читайте также: «Как выполнить демонтаж дымовой трубы – способы и правила безопасности».

Когда внешний участок дымохода снесен, можно переходить к разбору части трубы на чердаке дома. Чтобы избежать возможного обвала штукатурки с потолка, необходимо разместить на трубе специальные штробы.

С выполнением задачи отлично справятся молоток, кувалда или аналогичные инструменты. С их помощью удастся относительно быстро снести дымоход в частном доме.

Монтаж кирпичного дымохода

У многих хозяев частного дома возникает вопрос: «Как выложить печную трубу самостоятельно?». В первую очередь необходимо составить подробный план работ. Схему можно нарисовать самостоятельно либо заказать у квалифицированных людей. Они подберут оптимальное решение для конкретной ситуации. Во втором случае плане нужно внимательно рассмотреть. А уже потом можно переходить к самой кладке трубы из кирпича. Читайте также: «Как построить дымовую кирпичную трубу – пошаговое руководство».

Этапы монтажа кирпичного дымохода:

1. В первую очередь идет монтаж насадной трубы. Для кладки дымохода применяется метод перевязки. Но предварительно нужно закрепить саму трубу на раствор к печи. Суть данного метода заключается в том, что в каждом ряду идет шаг на полкирпича. Такой подход позволяет достичь лучшего показателя сцепления. Кладка выполняется до того, пока между перекрытием и конструкцией не остается 5-6 свободных рядов.
2. Теперь уже идет кладка распушки. Тут в обязательном порядке потребуется расширение наружного периметра. Подходящие размеры для внешнего уширения — 59×45 см. В такой ситуации нужно делать внутреннее уширение на 14×27 см. Расширение довольно просто реализовать. Достаточно сдвинуть на краях рядов кирпичи. Примерный размер сдвига — 4 сантиметра.
3. Во время третьего этапа идет монтаж выдры. Требуется предельно внимательно подойти к выполнению данной задачи, чтобы избежать возможных ошибок. Для укладываемых рядов во время монтажа выдры необходимо создавать отступ наружу на треть. При этом первый ряд поверх расширения должен соответствовать предыдущему.
4. Необходимо организовать стояк для трубы встык в кровле. Его кладка проводится на чердаке дома. Стояк проводится через крышу, он должен возвышаться над ней на 50-80 сантиметров.
5. Заключительный этап включает в себя монтаж шейки дымохода. Когда он завершен, на конец шейки необходимо надеть оголовок с колпаком. Он будет защищать конструкцию от попадания атмосферных осадков.

Если следовать всем правилам и брать во внимание советы специалистов, то кладка дымоходной трубы будет выполнена без возникновения осложнений. Такая конструкция прослужит долго.

Изоляция распушки

Выше уже было упомянуто, что стенка распушки монтируется под расширение периметра. Данную конструкцию необходимо дополнительно теплоизолировать, чтобы обеспечить ее надежность и долговечность. Изолировать нужно весь участок трубы, который проходит через крышу. Читайте также: «Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов».

Чаще всего, теплоизоляционный материал для этих целей изготавливается из асбеста. Но еще есть альтернативные варианты. Изоляцию можно сделать из металлического короба, надетого по периметру трубы. Свободное пространство между ним и трубой обычно заполняют песком либо керамзитом. В качестве теплоизоляции можно еще использовать войлок с глиняной пропиткой. Для этих целей также подойдет минвата. Качественная изоляция достигается в том случае, если ее слой по толщине будет от 10 см. Читайте также: «Как сделать теплоизоляцию дымовых труб и что при этом использовать».

Частые ошибки при монтаже

В вышеописанном тексте были расписаны важные советы, следование которым поможет в монтаже кирпичного дымохода собственными руками. Но поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.

Частые ошибки при монтаже:

• Наиболее распространенная проблема — недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективности. Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
• Несоответствие дымохода стандартам СНиП. Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
• Еще одна частая ошибка — использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.

Важный совет: необходимо укладывать раствор цемента равномерно в процессе кладки.

Рекомендации от специалистов:

• Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода могут использоваться половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
• Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на сроке службы конструкции. Оптимальная толщина — 4-5 миллиметров.
• Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На стенках труб оседает сажа и иные продукты сгорания. Больше всего загрязняются конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнут ухудшаться.

Как построить дымоход из кирпича своими руками

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Содержание материала

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Цены на огнеупорные кирпичи

огнеупорный кирпич



Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Цены на шибер

шибер

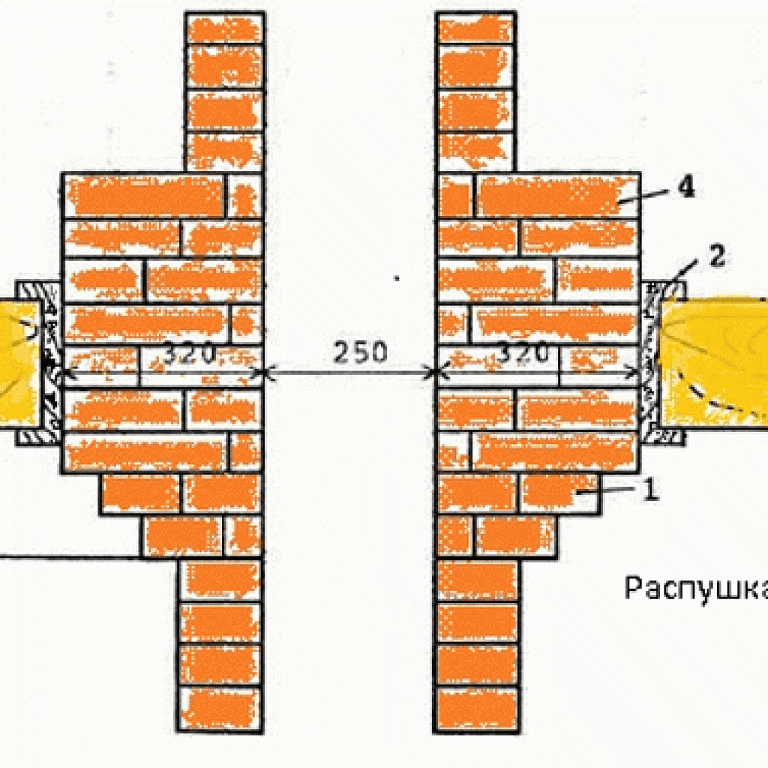

Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

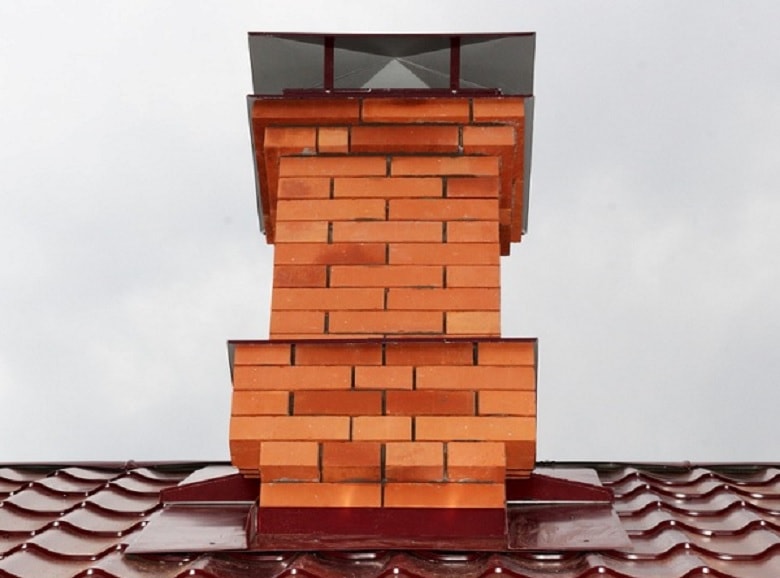

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

[adrotate group=»5″]

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

• купить в магазине специальные металлические уголки;
• сделать самостоятельно универсальное приспособление.

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

1. Во-первых, это намного дешевле.
2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

[adrotate group=»5″]

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Цены на газобетонные блоки

газобетонный блок



Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

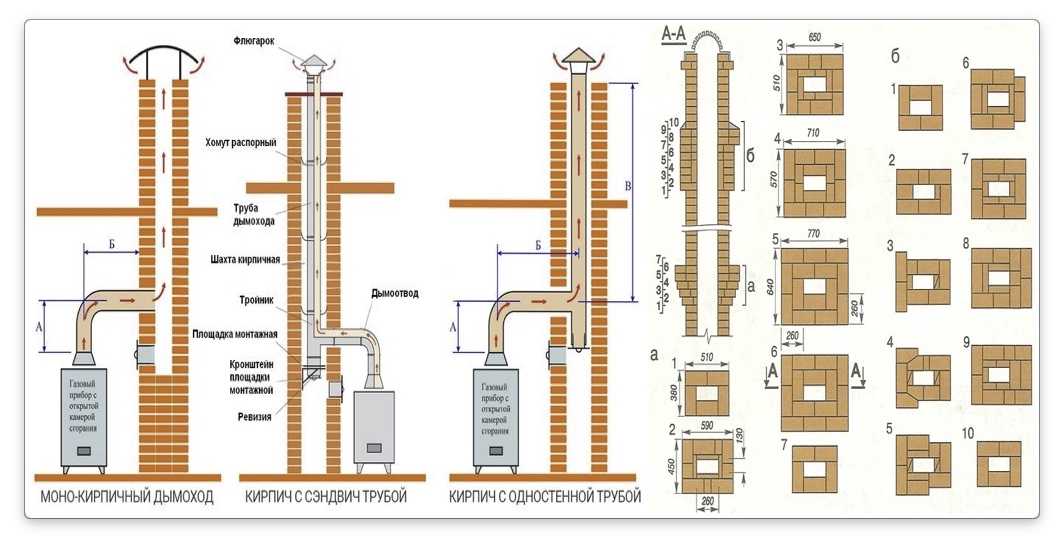

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

[adrotate group=»5″]

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

1. Первый – сильно топить печь.
2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

Ремонт каменных дымоходов 101 (Все, что вам нужно знать)

Я никогда не забуду первый (и, надеюсь, единственный) домашний пожар, который я увидел.

Было поздно 4 июля, когда, очевидно, сосед в нескольких кварталах неправильно хранил разряженные фейерверки. Вместо того, чтобы оставить их в ведре с водой, он выбросил их в свой мусорный бак.

Как будто помещение фейерверка в герметичный пластиковый контейнер для мусора было недостаточно, он решил оставить мусорное ведро в гараже своего дома.

К тому времени, как прибыла спасательная команда, было уже слишком поздно – все три этажа дома были охвачены сильным огнем. К счастью, при пожаре никто не пострадал.

Согласно исследованиям, наиболее частой причиной домашних пожаров является курение, за которым следуют приготовление пищи и неисправность электропроводки. В то время как многие из распространенных причин домашнего пожара поддаются контролю, некоторые из них, такие как электрические неисправности или неисправные каменные дымоходы , не так легко диагностировать.

Однако при диагностике каменного дымохода ждать нечего, поэтому в этой статье мы написали все, что вам нужно знать о ремонте каменного дымохода .

Но сначала вы можете спросить:

Что такое каменный дымоход и зачем вам вообще нужен ремонт дымохода?

Ремонт каменных дымоходов:

Если вам интересно, что такое каменные дымоходы, не волнуйтесь, мы вам поможем. Скорее всего, если у вас дома есть дымоход – это, скорее всего, каменный дымоход (если только он не обшит сайдингом).

Каменный дымоход может быть построен из различных материалов (например, камня) и металлических материалов, включая:

• Кирпич,
• Раствор,
• Бетон,
• Каменный блок 0,9040 Бетонный блок, например, шлакоблок
• Дымоходная плита и
• Сталь или даже чугун.

Высока вероятность того, что вы видели каменный дымоход чуть ли не каждый день в своей жизни. В то время как каменные дымоходы могут не быть «стандартом» для всех новых домов в наши дни, большинство покупателей жилья по-прежнему предпочитают красивый кирпичный или каменный дымоход.

Тем не менее, несмотря на то, что каменные дымоходы, которые хорошо построены и должным образом сконструированы, могут служить очень долго (вспомните римские арки, которые существуют и по сей день), это не означает, что все каменные дымоходы одинаковы.

Некоторые кладочные материалы могут быть чувствительны к погодным условиям и дождю, особенно при неправильной установке. Поврежденный каменный дымоход может не только плохо выглядеть, но и быть чрезвычайно опасным!

Некоторые дымоходы могут иметь проблемы, поэтому полезно знать, когда и нужно ли ремонтировать каменный дымоход!

Знаете ли вы:

Ежегодно в Соединенных Штатах происходит около 374 000 пожаров, стоимость которых оценивается в ошеломляющую сумму в 8 миллиардов долларов США, согласно этой статье из 38 Companies Disasters Services.

Какие виды ремонта кирпичных дымоходов наиболее распространены?

Проблема с дымоходом может быть вызвана множеством причин, и существует множество возможных проблем, которые можно обойти. Тем не менее, наиболее часто встречающийся ремонт каменных дымоходов обычно связан с:

1. Трещины
2. Проблемы с облицовкой дымохода
3. Разрушение свода дымохода и трещины
4. Проблемы с водой
5. Неправильная конструкция дымохода

Давайте кратко рассмотрим каждый!

1. Трещины в дымоходе

Трещина в дымоходе может быть очень заметной, как на фото ниже:

Венец дымохода с трещинами!

Предназначение дымохода – правильно отводить продукты сгорания (дым) из дома. Однако, если целостность дымохода нарушена, например, из-за трещины, это может стать проблемой.

Если дым и горючие материалы не выводятся из дома, они могут скапливаться в указанных щелях, создавая опасность пожара.

Трещины – одна из самых распространенных проблем в кладке дымохода! Если вы не исправите их, вы можете снести дымоход и заменить его, что очень дорого.

Обычное место, где вы можете найти трещины в дымоходе, находится в короне. Фотография выше на самом деле является примером неисправной и треснутой короны дымохода, еще одного распространенного элемента ремонта дымохода из каменной кладки!

Знаете ли вы, что:

Причина номер один пожара в дымоходе – это неспособность очистить дымоход должным образом или достаточно часто! Обязательно регулярно чистите каменный дымоход!

2. Проблемы с дымоходом

Самая верхняя часть дымохода называется «дымоходом». Подумайте о короле с его короной. Вы бы заметили несколько вещей, если бы корона короля была:

1. Треснувшая
2. Однобокая или
3. Разрушение

Если что-либо из этого происходит с каменным сводом дымохода, необходимо немедленно исправить это.

Во-первых, корона дымохода может стать хуже, чем больше времени вы тратите на ее исправление. Узнайте больше о каминной короне здесь!

3. Проблемы с дымоходом

Ваш дымоход является жизненно важным компонентом дымоходной системы.

В зависимости от дымохода ремонт облицовки дымохода может варьироваться от центровки и надлежащей изоляции до ремонта облицовки, которая делает ее более гладкой. Гладкая облицовка дымохода жизненно важна для правильного функционирования дымохода.

Надлежащая облицовка дымохода должна обеспечивать:

• Максимальную защиту дымохода.
• Максимальная защита в дымовой камере.
• Повышение производительности камина или прибора.
• Подходит для всех видов топлива.
• Значительно повышает структурную целостность.

Лучше всего, чтобы дымоход всегда проверял специалист, чтобы убедиться в наличии воды. Узнайте о продуктах Firesafe Industries Guardian для дымохода здесь!

4. Водопроницаемость и погодные условия

По данным Brick Restoration Inc.,

Когда вода смешивается с креозотом, она становится кислой, что, в свою очередь, вызывает преждевременное ржавление демпфера и ускоряет разрушение кирпича. и раствор в дымоходе и камине.

Другими словами, проникновение воды и внешние погодные факторы вредны для вашего каменного дымохода! Как и крыша вашего дома, рабочий дымоход жизненно важен для защиты от воды.

Вне зависимости от того, попадает ли вода из венца или из трещины в дымоходе, или даже из-за обшивки дымохода, существует простой ремонт.

Гидроизоляция, водостойкие герметики, ремонтные гидроизоляции и такие продукты, как FireGuard, — все это решения для дымохода, подверженного воздействию воды/погоды! Что приводит к нашей последней и последней проблеме ремонта дымохода – дизайну!

5. Неправильная конструкция дымохода

Неправильно спроектированный дымоход может привести к чему угодно: от некрасивого дымохода до серьезных проблем, таких как пожароопасность. Однажды при замене кровли нам позвонила кровельная компания и сообщила о поврежденном дымоходе, который был плохо спроектирован.

Возьмем, к примеру, дымовую камеру камина, который неправильно спроектирован или изготовлен.

Подобно тому, как автомобиль должен работать, одновременно обеспечивая безопасность, камин очень похож на него. Дымовая камера, вкладыш, корона, дымоход и все аспекты дымохода не только работают вместе, но и зависят друг от друга!

Неправильная конструкция дымохода

Вы можете видеть или не видеть недостатки конструкции дымохода. Однако если вы подозреваете, что что-то не так, потому что видите что-то похожее на:

• Дымоход с перекосом
• Дезодорация дымохода
• Треснувший дымоход или
• Черный дым

Тогда не помешает получить заключение эксперта по дымоходам, просто на всякий случай!

Сколько в среднем стоит ремонт дымохода?

И последнее, но не менее важное: расходы.

Сколько стоит ремонт каменного дымохода очень распространенный вопрос, вопрос? Ответ действительно зависит.

Простой осмотр кирпичного дымохода может привести к устранению трещины стоимостью 250 долларов. Однако услуги по ремонту дымохода могут стоить от 250 до нескольких тысяч долларов и выше, в зависимости от того, что необходимо отремонтировать.

Согласно статье Home Advisor за 2019 год, ремонт каменного дымохода может стоить 1000–3000 долларов от короны до крыши или более 10 000 долларов, если необходимо перестроить весь каменный дымоход.

В подобных ситуациях всегда лучше обратиться к сертифицированному подрядчику, чтобы узнать, что требуется.

Окончательный взгляд на ремонт каменных дымоходов:

Хотя я видел только один пожар в своей жизни, суровая правда такова:

Ежегодно в Соединенных Штатах происходит около 374 000 пожаров в домах, что обходится в ошеломляющие 8 миллиардов долларов. долларов по этот артикул от 38 Компаний Скорой помощи.

Так что, хотя в некоторых случаях может не показаться большой проблемой найти во дворе небольшой кирпич из каменной трубы, не помешает проявить должную осмотрительность. На прощание, вот несколько заключительных слов, если вы домовладелец с дымоходом:

1. Почистите свой дымоход в этом году! Просто погуглите «трубочист рядом со мной» и найдите выгодную сделку!
2. Спросите эксперта по трубочисту, заметили ли они что-нибудь. Если они не супер! Если они это сделают;
3. Обратитесь в местную компанию по ремонту дымоходов и попросите их осмотреть ваш дымоход

Надеюсь, эта статья поможет!

Если вы являетесь подрядчиком, обязательно свяжитесь с командой в FireSafe , чтобы узнать о наших проверенных и отмеченных национальными наградами продуктах для ремонта дымоходов!

Обслуживание дымоходов и каменной кладки — Albany NY

Запишитесь на прием С нами сегодня!

Здесь, в Northeast Masonry & Chimney, мы стремимся предоставлять самые надежные и профессиональные услуги по установке дымоходов и каминов нашим соседям в столичном округе, регионе долины Гудзона, северном и центральном Нью-Йорке и западном Массачусетсе. Включая города Олбани, Троя, Скенектади, Саратога-Спрингс, Покипси и Дельмар. Благодаря более чем 35-летнему опыту работы в отрасли, непрерывному обучению и обучению наши очистители, сертифицированные CSIA (Американский институт безопасности дымоходов), привносят лучшие навыки, инструменты и знания в каждую работу.

Зачем нам доверять?

Наш уровень профессионализма и мастерства отличает нас от многих других компаний в нашей отрасли. Мы стремимся к удовлетворению потребностей клиентов и обучению и обслужили более 17 000 клиентов. Помимо сертификации CSIA, некоторые из наших технических специалистов могут предоставить квалифицированные услуги по установке, ремонту и техническому обслуживанию. Что бы ни понадобилось вашему камину или дымоходу, мы можем помочь!

ПОЗВОНИТЕ НАМ ПРЯМО СЕЙЧАС 518-767-9315

Наши услуги

Мы предлагаем комплексное обслуживание дымоходов и каминов, специализируясь на следующих услугах:

Установка печей, каминов и вкладышей

Подробнее

У нас также есть полностью оборудованный демонстрационный зал, предлагающий как новые, так и бывшие в употреблении приборы. Чтобы просмотреть замечательные продукты, которые мы предлагаем:

Нажмите здесь

Наша зона обслуживания

Компания Northeast Masonry & Chimney расположена в Селкирке, штат Нью-Йорк, и предоставляет услуги в Нью-Йорке и Западном Массачусетсе. Если вы живете в округах Олбани, Скенектади, Саратога, Колумбия, Грин, Ольстер, Датчесс, Беркшир или Ренсселер, мы будем рады помочь вам в ближайшее время.

БОЛЕЕ 35 ЛЕТ ОПЫТА ПРОМЫШЛЕННОСТИ В ПРОФЕССИОНАЛЬНОМ ОБСЛУЖИВАНИИ ДЫМОХОДОВ И КАМИНОВ

Пришло время устранить течь в дымоходе

Компания Northeast Masonry & Chimney делает обслуживание максимально простым и безболезненным. Мы предоставляем быстрые, тщательные и беспроблемные услуги и работаем над выявлением проблемных областей в вашей системе до того, как они приведут к дорогостоящему ремонту. NFPA (Национальная ассоциация противопожарной защиты) и CSIA заявляют, что каждый дымоход и каминную систему следует проверять не реже одного раза в год и чистить по мере необходимости, поэтому, если вы еще не проверили свою систему в этом году, позвоните нам!

Наши клиенты любят нас!

Что говорят наши клиенты:

Мы очень довольны работой, которую вы проделали для нас. Мы понимаем, что Фрэнк лучший в своем деле, и его работа доказывает это. Наша благодарность всем вам!!

– John Copake

★★★★★

Прошедшие несколько дождей и ураганов стали проверкой того, насколько эффективна ваша диагностика проблем и ремонт каменной кладки.
