Клапан для стравливания воздуха из отопительной системы: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник

какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник

Содержание:

Причины появления воздуха в системе
Какие бывают воздухоотводчики
Место и технология установки
Специфика устройства
Разновидности конструкции
Видео

Всем людям, проживающим в городских квартирах с центральным отоплением, хорошо знакома проблема завоздушивания. Практически каждый отопительный сезон начинается с необходимости спускать газовые пробки. Упростить эту хлопотную процедуру помогают специальные приборы ― воздушники на отопление.

Причины появления воздуха в системе

Воздушные скопления внутри отопительного контура могут появляться по разным причинам:

1. Первичное заливание воды.
2. Подсос через некачественные прокладки.
3. Подпитка из воды.

Чаще всего газ появляется из самой воды, содержащей большое количество растворенного кислорода. Повышение температуры, замедление скорости движения и падение давления уменьшают его растворимость. Это провоцирует выделение воздуха в атмосферу, что объясняет потребность в обязательной процедуре по удалению пробок из системы отопления.

После выделения воздух начинает движение вверх, сосредотачиваясь на участках с затрудненным прохождением. Как результат, там появляются воздушные карманы, создающие проблемы для нормальной циркуляции теплоносителя. Чтобы нейтрализовать эти пробки, применяют клапаны для спуска воздуха из системы отопления. Местом их установки являются определенные участки контура.

Какие бывают воздухоотводчики

Чаще всего встречаются два типа устройств для стравливания воздушных пробок:

1. Автоматические.
2. Ручные (краны Маевского).

Автоматическими приспособлениями оснащаются места наиболее вероятного образования воздушных скоплений.

Для установки приборов рекомендуется использовать максимально возможную высоту. Что касается кранов Маевского, то их монтируют непосредственно на радиаторах. Особенностью автоматических клапанов сброса воздуха из системы отопления является практически полная незаметность и отсутствие необходимости контроля со стороны человека. Краны Маевского функционируют в ручном режиме спуска воздух из отопительных контуров. Читайте также: «Кран Маевского – особенности установки, использования, характеристики».

Место и технология установки

В открытых системах воздух выходит через расширительный бачок.

Отопительные контуры принудительного типа циркуляции для освобождения от газовых скоплений требуют следующих мер:

• При прокладке трубы с горячим теплоносителем от главного стояка к удаленным участкам необходимо использовать определенный подъем. Важным условием является совпадение движения выделившегося газа и жидкости.
• Самую высокую точку контура оснащают воздухосборниками. Стимулом для выделения из воды растворенного в ней кислорода является изменение направления потока и уменьшение его скорости.
• Монтаж спускников воздуха на отопление нужно проводить на отрезках наиболее вероятного скопления газа (стояки, сепараторы, гребенки и т.п.). Также желательно оснастить подобным образом каждый отопительный прибор: особенно в этом нуждаются алюминиевые батареи, т.к. алюминий хорошо стимулирует процесс разложения воды.

Специфика устройства

Конструкция автоматических и ручных спускных кранов на отопление имеет одну общую деталь. Речь идет о канале (клапане), который предназначается для удаления накопившегося воздуха. Автоматические приборы снабжены поплавком: когда он расположен в верхнем положении, это говорит о том, что игольчатый клапан закрыт.

После появления газа происходит опускание поплавка. Как результат, коромысло открывает клапан, и воздух начинает выходить наружу. После удаления воздушной пробки происходит поднятие поплавка, что дает возможность игле закрыть клапан. В итоге система возвращается в привычный режим работы.

Ручные приборы имеют более простое устройство. В их работе также применяется принцип перекрывания игольчатым клапаном канала для стравливания газа. При вращении регулятора происходит открывание или закрывание клапана спуска воздуха. Это позволяет избавить трубопровод от газовых и воздушных скоплений. В основном местом монтажа подобных приспособлений выступают радиаторы.

Разновидности конструкции

Воздухоотводчики отличаются также по конструкционному исполнению. Чаще всего речь идет о форме прибора.

Она может быть:

• Прямой.
• Угловой.
• Горизонтальной.
• Вертикальной.

Строго говоря, функцию клапана на батарее отопления для сброса воздуха может выполнять простой кран: как правило, с помощью таких приспособлений параллельно с воздухом может сливаться и застоявшаяся вода. Такие схемы, как правило, часто использовались в прошлом веке, до изобретения более надежных устройств. Перед тем, как поставить кран на батарею, требовалось полное удаление теплоносителя из системы. В те времена отсекающие вентили обычно не применялись.

Современные контуры повсеместно комплектуются воздухоотводчиками в комбинации с предохранительными устройствами. Приспособления для стравливания воздушных пробок уже давно считают неотъемлемыми атрибутами систем отопления, наряду с радиатором или котлом. Они поддерживают контур в рабочем тонусе путем своевременного избавления от воздушных пробок.

устройство и какой выбрать для сброса воздуха и избыточного давления

Доброе время суток, дорогой читатель! Многим жителям многоквартирных домов уже доставили массу неудобств воздушные пробки в системе теплоснабжения. Казалось бы, уже начался отопительный сезон, система водой заполнена, а батареи в некоторых комнатах остаются холодными полностью или частично. Поможет в этом случае, только своевременный сброс скопившегося воздуха из обогревающих приборов. Быстро это можно сделать через воздушный клапан для отопления, который предусмотрительно должен быть установлен в систему ещё во время сборки системы.

Причины и последствия пробок в открытой системе отопления с естественной циркуляцией

Ситуации, когда некоторые радиаторы не прогреваются совсем или прогреваются частично происходит из-за воздуха, скопившегося в приборе. Он является препятствием для полного заполнения всех секций батареи теплоносителем.

Если система отопления открытого типа с естественной циркуляцией, то причинами появления воздушных пробок в ней могут стать:

• несоблюдение уклонов труб во время монтажа;
• заполнение контура водой с использованием расширительного бака;
• мероприятия по ремонту системы и слив из неё воды;
• слишком быстрое заполнение контура водой при пуске системы;
• подача воды при заполнении системы осуществлялась из её верхней точки;
• плохая работа воздухоотводчиков или их отсутствие;
• постепенное выделение пузырьков воздуха из воды при нагреве, что относится к естественным физическим явлениям.

Негативными последствиями завоздушивания системы отопления могут стать:

• плохая циркуляция теплоносителя или её полная остановка;
• снижение эффективности обогрева помещения;
• коррозийное разрушение металла изнутри приборов под воздействием кислорода;
• появление громких звуков в виде булькания и журчания, что нарушает комфортную акустику в жилище.

Причины и последствия пробок в закрытой системе с принудительной циркуляцией

Кроме тех же причин, которые приводят к завоздушиванию открытый контур, на возникновение пробок в закрытой системе отопления могут повлиять и другие причины:

• недостаточный уровень внутреннего давления;
• недостаток мощности циркуляционного насоса;
• проникновение воздуха в систему через разболтанное место крепления крыльчатки насоса.

Последствия завоздушивания систем с циркуляцией принудительного типа могут быть более опасными, например:

• может прогореть корпус теплообменника газового котла;
• произойти разрушение целостности контура в местах стыковки элементов;
• треснут от размораживания радиаторы, в которые не поступает горячая вода.

Как избавиться от пробки

Выбор способа сброса воздуха из контура отопительной системы зависит от её конфигурации и особенностей организации циркуляции теплоносителя — естественная или принудительная.

При естественной циркуляции сброс воздуха осуществляется через расширительный бачок, установленный в самом высоком месте. Это возможно, только при условии свободного перемещения воздуха по трубам к месту размещения расширительного бачка. Для этого, в системе обязательно предусмотрен уклон трубопроводов, а на выходе из теплообменника котла монтируется шариковый или электромагнитный обратный клапан.

Системы с режимом принудительной циркуляции и наличием нижней разводки оборудуются воздухосборником в самом высоком месте. Подъём теплоносителя происходит в подающей магистрали в направлении его движения.

Обратный трубопровод в том же направлении имеет уклон, что даёт возможность быстро спустить жидкость при ремонтных работах и после окончания отопительного сезона.

Кроме того, такие системы укомплектовывают кранами — воздухоотводчиками (воздушными клапанами), которые устанавливают в точках, где существует наибольшая опасность образования воздушных пробок.

Для спуска воздуха из батарей, оборудованных ручным клапаном, необходимо:

• выполнить поворот винта запорного узла на пол оборота, до появления шипящего звука;
• оставить кран открытым до момента прекращения шипения и появления из сливного отверстия равномерной струи теплоносителя;
• завернуть запорный винт в первоначальное положение.

При необходимости процедуру повторяют ещё раз, сливая 200 — 500 мл воды.

Что касается алюминиевых радиаторов, то бороться с завоздушиванием в них немного сложнее. Воздух в них появляется намного чаще из-за свойств этого материала усиливать газообразование и требует регулярного спуска.

Виды клапанов

Воздушный клапан — сантехническое устройство, предназначенное для стравливания воздуха из отопительного контура путём отвода их наружу. Выпускается в двух вариантах управления: ручного и автоматического типа.

Автоматический воздухоотводчик

Воздушный клапан автоматического действия состоит из металлического или пластикового корпуса, имеющий форму цилиндра или конуса. В его полости находится поплавок из пластика, который связан через флажок со штоком с затвором игольчатого типа. Для подключения клапана к элементам системы отопления его корпус снабжён резьбовым соединением с уплотнительной прокладкой.

Работа воздушного клапана происходит следующим образом:

• Воздух, попадая в корпус устройства, скапливается в его верхней зоне и постепенно вытесняет жидкость. При этом происходит опускание поплавка.
• При перемещении вниз поплавок приводит в движение шток, а тот в свою очередь увлекает за собой затворный орган. Клапан открывается и начинает стравливать воздух наружу.
• После удаления воздуха вода снова заполняет камеру корпуса прибора, заставляя поплавок переместиться вверх и закрыть сбросное отверстие. До следующего процесса удаления воздуха устройство находится в режиме ожидания.

В комплект некоторых моделей автоматических воздухоотводчиков входит переходник с внутренним подпружиненным клапаном. Его закрытие при демонтаже прибора происходит автоматически.

По конструктивному исполнению автоматические воздушники бывают 3-х видов:

• трубные прямые — для установки на вертикальные стояки;
• трубные угловые — монтируются на горизонтальных участках труб;

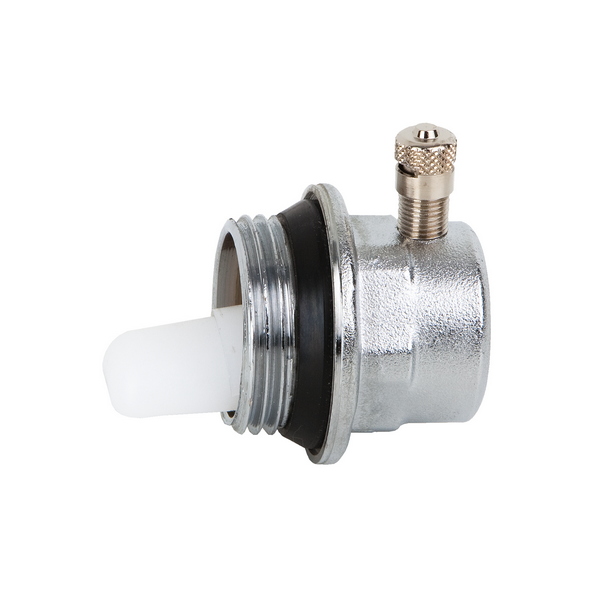

• радиаторные — для алюминиевых и биметаллических батарей.

Где ставят клапаны и как монтируют

Для эффективного удаления воздушных пробок клапаны устанавливаться в местах наибольшей вероятности их скопления, а именно в:

• самых высоких точках системы, в которые устремляется более лёгкий воздух;
• на прямом подающем трубопроводе;
• сепараторах, гребёнках;
• в распределительных коллекторах систем «тёплый пол»;
• теплообменнике отопительного котла;
• на каждой линии подачи воды в коллектор;
• перед расширительным бачком;
• на линиях, образующих П — образные петли.

Устанавливается автоматический воздухоотводчик ниппелем вверх, иначе поплавок не будет работать.

Для присоединения к трубе используют клапан — отсекатель. Для ввинчивания воздухоотводчика применяют обычный рожковый ключ, так как корпус снизу имеет форму шестигранника.

Неисправности клапанов и способы устранения

Из-за низкого качества теплоносителя на игле клапана может скапливаться жёсткий налёт соли, который препятствует плотному перекрытию выпускного отверстия и клапан начинает подтекать. Чтобы это исправить необходимо:

• открутить крышку корпуса:
• зачистить запорную деталь и другие элементы узла;
• собрать конструкцию прибора снова.

Ещё одной неисправностью может стать разрушение уплотнительной прокладки между крышкой и корпусом прибора. Вода в этом случае тоже сочится, но уже из-под крышки. Устраняется эта неисправность заменой кольца или дополнительной намоткой ленты — фум на резьбовую часть в корпусе.

Воздушный клапан ручного управления

Ручным воздушным клапаном является кран Маевского. Он представляет собой латунный корпус цилиндрической формы с наружной резьбой и сквозным отверстием, перекрытие которого осуществляется посредством винта с конусообразным концом. Проходное отверстие расположено в центре корпуса, а от него отходит калиброванный канал круглого сечения. При выкручивании винта происходит освобождение прохода в боковой канал, через который скопившийся воздух продвигается к выходному отверстию. После сброса газов винт закручивается в первоначальное положение.

Краны Маевского имеют различия по способу откручивания винта:

• поворачивая головку штока специальным ключом;
• несъёмной рукояткой;
• шлицевой отвёрткой при наличии прямого паза (шлица) на головке штока.

Где правильно поставить и как смонтировать

Кран Маевского устанавливается с торца радиатора, в его верхней точке. Для этих целей батарея перекрывается кранами системы отопления, если таковых не имеется, вода сливается со всего контура. Затем из радиатора откручивается глухая пробка. На её место вкручивается пробка с резьбовым отверстием, а уже в неё вкручивается кран. При этом нужно соблюсти следующие условия:

• спускное отверстие крана должно быть отвёрнуто от стены:
• отводящий канал должен быть немного наклонён вниз, что позволит подставлять ёмкости для слива части воды.

Неисправности и способы устранения

Загрязнённость теплоносителя может привести к непроходимости спускного отверстия. Очистить его можно с помощью обычной иглы, освободив проход от засора.

Если из крана появляется течь, то его лучше сразу заменить.

Не способны держать давление только бракованные изделия или с повреждённой резьбой твёрдыми частицами. В обоих случаях лучшим выходом будет замена крана.

Как правильно выбрать клапан

При выборе модели автоматического воздушного клапана определяют соответствие его рабочих параметров (максимально допустимого уровня температуры и давления) характеристикам отопительной системы. Например, для системы обогрева частного дома высотой до 2 этажей подойдёт воздушник с рабочей температурой до 110ºС и давлением до 7 Бар.

Так же обращают внимание на материал, из которого изготовлен клапан. Желательно, чтобы это была именно латунь, а не дешёвое изделие из силумина, внешне похожего на латунный прибор, но быстро выходящее из строя.

Кран Маевского рекомендуется приобретать от известных производителей, гарантирующих отсутствие брака и как следствие аварийных ситуаций. Самая удобная и безопасная модель, та у которой винт имеет шлицу и откручивается отвёрткой, так как не всегда есть под рукой разводной ключ, а ручку могут повернуть оставшиеся без присмотра дети младшего возраста, что неизбежно приведёт к ожогам.

Своевременный сброс воздуха из системы теплоснабжения продлит срок службы отопительных приборов и поможет обеспечить комфортную температуру в квартире. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Как прокачать плинтусные радиаторы (с ключом или без!)

ByDino Pelle 8 марта 2023 г. 8 марта 2023 г.

Ваша температура установлена ​​там, где она должна быть.

Возможно, вы заметили, что ваши плинтусные радиаторы не выделяют столько тепла, сколько раньше. Наиболее вероятное решение — это проект «сделай сам», с которым справится любой. Вот как это сделать быстро, даже если у вас нет ключа клапана.

Содержание

Как работает плинтусный радиатор?

Концепция довольно проста. Вода нагревается бойлером (или другим источником отопления) и подается к водопроводным трубам плинтуса по всему дому. В электрических плинтусных радиаторах нет необходимости в бойлере.

Внутри плинтусов катушки. Вода проходит через змеевики, которые нагревают металлические ребра. Затем горячий воздух выходит через верхнюю часть плинтусов и поднимается в комнату.

При этом холодный воздух поступает в нижнюю часть плинтуса (у пола) и нагревается. Это также снижает температуру воды в трубах. Охлажденная вода возвращается в систему отопления для повторного нагрева и рециркуляции. Это непрерывный цикл.

Вода течет по трубе. Ребра отводят тепло от верхней части плинтуса, в то время как холодный воздух поступает внутрь, охлаждая воду в трубе. Процесс представляет собой непрерывный цикл, когда охлажденная вода рециркулирует через источник тепла, чтобы снова нагреться и доставиться к плинтусному радиатору.

Зачем мне прокачивать радиаторы?

Изучение того, как прокачать радиаторы, является довольно распространенной задачей обслуживания, если у вас есть плинтусные радиаторы. Почему?

Со временем в трубах подачи горячей воды к радиатору скапливается воздух. Это предотвращает попадание нагретой воды в агрегат. Лекарство состоит в том, чтобы удалить воздух через выпускной клапан. Многим этот процесс известен как прокачка радиатора.

Бррр. Здесь становится холодно. Время прокачать плинтусные радиаторы.

Как узнать, нужно ли прокачать радиаторы?

Вот быстрый способ определить, правильно ли работает ваш радиатор.

• Включите обогрев и подождите, пока радиатор плинтуса прогреется.
• Затем коснитесь нижней части радиатора. Должно быть жарко.
• Теперь переместите пальцы вверх к верхней части радиатора. Если по мере подъема становится прохладнее, то следует прокачать радиатор, открыв пробку выпускного клапана. Проблема, вероятно, в том, что воздух попал в трубы, которые необходимо выпустить.

Проведите пальцами снизу вверх по радиатору. Если наверху прохладнее, то у вас проблемы.

Как прокачать плинтусные радиаторы (с помощью ключа)

1. Во-первых, включите термостат и убедитесь, что система нагрева воды включена. Плинтусные системы отопления могут иметь отдельные тепловые зоны. Каждая зона имеет свой собственный термостат и зональный клапан.
2. Подождите, пока хотя бы один радиатор плинтуса не нагреется.
3. Проследите линии подачи для каждой зоны нагрева в шланге обратно к печи. Убедитесь, что все ручные клапаны в контуре открыты.
4. Проверьте каждый плинтусный радиатор, но начните с комнаты, наиболее удаленной от водонагревателя, и продвигайтесь к плинтусному радиатору, ближайшему к водонагревателю. Обратите внимание на все блоки, которые остаются холодными или издают громкие булькающие или стучащие звуки (это из-за захваченного воздуха, который вызывает вашу проблему). Просто имейте в виду, что для них нормально издавать другие звуки, такие как скрип и звон, когда они нагреваются.
5. На каждом проблемном блоке полностью поверните впускной клапан против часовой стрелки, чтобы убедиться, что блок открыт (чтобы вода текла). Для этого используйте ручку, ручку или винт.
6. Держите чашку рядом с выпускным клапаном (может быть только один выпускной клапан для всех плинтусов в одной комнате). Используйте ключ с квадратным гнездом для клапана (или ключ для выпуска воздуха), который входит в комплект вашей системы радиаторного отопления плинтуса, чтобы открыть (повернуть против часовой стрелки) выпускной клапан, пока из него не пойдет постоянный поток воздуха и воды. Вы также можете приобрести ключ в большинстве хозяйственных магазинов. Как только воздух перестанет выходить, его можно закрыть (повернуть ключ по часовой стрелке).
7. Нагрев устройства не должен превышать 5-10 минут. Если через 10 минут устройство все еще холодное, обратитесь к сантехнику или специалисту по отоплению.

Если у вас есть ключ к выпускному клапану, процесс очень прост. Просто вставьте ключ, поверните против часовой стрелки, чтобы открыть, и выпустите воздух и жидкость, пока весь воздух не будет выпущен. Не беспокойтесь о воде, нас интересует воздух.

Как прокачать плинтусные радиаторы (без ключа)

В этом процессе изменился только один шаг. Обратите особое внимание на шаг № 6, если у вас нет ключа радиатора.

1. Сначала убедитесь, что система нагрева воды включена. Плинтусные системы отопления могут иметь отдельные тепловые зоны. Каждая зона имеет свой собственный термостат и зональный клапан.
2. Подождите, пока хотя бы один радиатор плинтуса не нагреется.
3. Проследите линии подачи для каждой зоны нагрева в шланге обратно к печи. Убедитесь, что все ручные клапаны в контуре открыты.
4. Проверьте каждый плинтусный радиатор, но начните с комнаты, наиболее удаленной от водонагревателя, и продвигайтесь к плинтусному радиатору, ближайшему к водонагревателю. Обратите внимание на все блоки, которые остаются холодными или издают громкие булькающие или стучащие звуки (это из-за захваченного воздуха, который вызывает вашу проблему). Просто имейте в виду, что для них нормально издавать другие звуки, такие как скрип и звон, когда они нагреваются.
5. На каждом проблемном блоке полностью поверните впускной клапан против часовой стрелки, чтобы убедиться, что блок открыт (чтобы вода текла). Для этого используйте ручку, ручку или винт.
6. Держите чашку рядом с выпускным клапаном (может быть только один выпускной клапан для всех плинтусов в одной комнате). Если у вас нет торцевого ключа для клапана, используйте либо отвертку, острогубцы, шестигранный ключ или торцевой ключ (в зависимости от того, что подходит для вашего типа клапана), чтобы открыть клапан, пока не появится устойчивый поток воздуха и воды. вытекает. Как только воздух перестанет выходить, вы можете закрыть его.
7. Нагрев устройства не должен превышать 5-10 минут. Если через 10 минут устройство все еще холодное, обратитесь к сантехнику или специалисту по отоплению.

Если у вас нет ключа, вам нужно определить, какой у вас выпускной клапан. Некоторые можно открыть отверткой. Некоторые необходимо открывать острогубцами, шестигранным ключом или торцевым ключом. Во всех этих случаях вы будете открывать против часовой стрелки и закрывать по часовой стрелке.

Заключительные мысли

В заключение, если вы регулярно не выпускаете воздух из радиаторов, воздух скапливается в трубах и препятствует попаданию горячей воды к радиатору плинтуса. В итоге вы получите медленно, но верно более холодный дом.

Время от времени наблюдайте, становится ли в вашей комнате холоднее, даже если вы установили желаемую температуру. Или если вы слышите булькающие или стучащие звуки, исходящие от них.

Если да, выполните описанную выше ручную проверку радиаторов плинтуса. Если он не прошел ваш тест, продолжайте и прокачайте их, как показано выше. И чтобы быть в безопасности, прокачивайте радиаторы не реже одного раза в год.

• Как восстановить электропитание водонагревателя
• Как подготовить к зиме пустующий дом
• Как изолировать открытые водопроводные трубы
• Как подготовить к зиме наружные краны
• Как защитить домашнюю водопроводную систему причинение ущерба водой

Позвоните в 1-Tom-Plumber

Если вам нужна помощь с сантехникой на вашем радиаторе, свяжитесь с нами здесь или позвоните нам по телефону 1-Tom-Plumber (1-866-758-6237). Отопительная система.

Сертифицированная команда сантехников и специалистов по канализации 1-Tom-Plumber немедленно реагирует на любую аварийную сантехнику, прочистку канализации или повреждение водой. Мы также выполняем раскопки подземных водопроводов и канализационных магистралей. Наша группа быстрого реагирования доступна каждый день и ночь в году, даже в праздничные дни.

Метки сообщения: #плинтус радиатора#конвектор#радиатор

Похожие сообщения

Что такое выпускной клапан? Принцип работы и функция

Вы поставщик?

Привлечение потенциальных клиентов, предложение предложений и привлечение новых клиентов

Начало работы

Выпускной клапан (Ссылка: www.continentalnh4.com )

Что такое выпускной клапан?

Выпускной клапан представляет собой клапан винтового типа, который обеспечивает выход захваченного пара или жидкости из системы. Эти клапаны обычно находятся на противовыбросовых превенторах, трубопроводах, резервуарах для хранения и насосах и имеют скромные размеры. Отводя газы и жидкости, они обеспечивают контроль или устранение скачков давления внутри бурового оборудования, труб и резервуаров.

Автоматические выпускные клапаны и выпускные клапаны с ручным управлением — это два типа выпускных клапанов, которые можно разделить на категории в зависимости от их действия. Спускные клапаны можно приобрести как часть полной системы с запорными клапанами или приобрести отдельно. При объединении выпускных клапанов и запорных клапанов образуются запорный и выпускной клапаны. Запорно-спускной клапан в основном используется для предотвращения утечки нефти или газа из одной системы, позволяя нефти или газу из другой системы поступать в сеть, расположенную ниже по течению. Он также сбрасывает избыточное давление в системе.

Функция выпускного клапана?

Выпускной клапан — это клапан, который используется для остановки потока жидкости или воздуха. Во многих промышленных применениях, включая системы трубопроводов и мощные газовые турбины, используются выпускные клапаны. Входное отверстие выпускного клапана будет крошечным, чтобы предотвратить протекание через него воздуха или жидкости. Основная функция выпускного клапана — изоляция, но он также может мешать работе системы, когда это необходимо. Спускной клапан предназначен для того, чтобы оставаться открытым в определенном темпе. В результате выпускные клапаны могут обеспечить герметичное отсечение или изоляцию.

Например, в некоторых промышленных процессах могут присутствовать опасные газы, и выпускные клапаны могут препятствовать выбросу вредных газов. Дренажные клапаны используются в газовых турбинах в различных секторах и предотвращают помпаж и остановку осевого компрессора, которые могут возникнуть при запуске и остановке работы. Спускные клапаны также используются для перекачки жидкости или воздуха из одной системы в другую.

Комбинация из двух шаровых кранов и игольчатого клапана образует двухблочный выпускной клапан. Между двумя шаровыми кранами будет размещен игольчатый клапан. Использование двухблочных выпускных клапанов гарантирует отсутствие утечек, что позволяет быстро проводить техническое обслуживание и ремонт. В результате широко используются спускные клапаны с двойным блоком. Поскольку этот клапан может обеспечить нулевую утечку, он используется в некоторых топливных системах.

Принцип работы выпускного клапана?

Эти клапаны используются в различных промышленных приложениях для обеспечения улучшенной изоляции при выполнении операций на предприятии. Двойные выпускные клапаны обычно используются в промышленных системах, требующих достаточной изоляции, и эти клапаны используются в чувствительных приложениях, таких как системы высокого давления и промышленные процессы с токсичными газами. Эти клапаны имеют две посадочные поверхности и могут блокировать клапан как со стороны входа, так и со стороны выхода.

Изоляция обеспечивается этими клапанами, которые обычно используются в трубопроводах и технологических системах. Когда клапан закрыт, индивидуальное уплотнение полностью изолирует, предотвращая любой поток в направлении вниз и вверх по потоку. Из-за вентиляционного отверстия для теплового сброса полость корпуса будет сбрасываться в случае избыточного давления, изолируя трубопровод ниже по потоку от давления выше по потоку.

Принцип работы выпускного клапана (Артикул: www.automationforum.co )

Процесс изоляции части станции от рабочей части известен как положительная изоляция. Его также можно рассматривать как отделение рабочей части от оборудования, которое может включать индикаторы давления и датчики уровня. Клапан с двумя блоками будет закрыт. Сторона отключения и выпускной узел будут осушены. Спускной клапан двойного запорно-спускного узла используется для выпуска жидкости, застрявшей между двумя запорными клапанами.

Вы можете найти много Спускной клапан Компании и Производители в Linquip вместе с экспертами Поставщики услуг .

Детали выпускного клапана

Выпускной клапан представляет собой клапан, который открывается и закрывается с помощью спускного винта с резьбой. Как правило, эти клапаны используются для сброса давления или среды внутри системы. Это часто требуется перед работой на линии, по которой передаются жидкости или газы под давлением. Спускные клапаны также используются системными операторами для сброса среды для анализа или калибровки других систем управления. На рисунке ниже показаны различные части выпускного клапана.

Различные части выпускного клапана (Артикул: www.superlokworld.com )

Выпускные клапаны — это клапаны с ручным управлением, которые используются для слива жидкостей или газов из системы или устройства. Эти клапаны также позволяют изменять направление оттока через вентиляционную трубку.

Спускные клапаны КИП могут выдерживать более высокие температуры и давления, чем стандартные спускные клапаны. С рабочим давлением от 10 000 фунтов на квадратный дюйм при -65 ° F до примерно 6 085 фунтов на квадратный дюйм при 850 ° F они могут выдерживать более широкий диапазон давлений.

Часто задаваемые вопросы об обратном клапане

1. Что означает выпускной клапан?

Выпускной клапан представляет собой клапан, который позволяет удалять жидкость из резервуара или трубки или удалять газ из жидкости.
