Клапан для стравливания воздуха из отопительной системы: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник

какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник

Содержание:

Причины появления воздуха в системе
Какие бывают воздухоотводчики
Место и технология установки
Специфика устройства
Разновидности конструкции
Видео

Всем людям, проживающим в городских квартирах с центральным отоплением, хорошо знакома проблема завоздушивания. Практически каждый отопительный сезон начинается с необходимости спускать газовые пробки. Упростить эту хлопотную процедуру помогают специальные приборы ― воздушники на отопление.

Причины появления воздуха в системе

Воздушные скопления внутри отопительного контура могут появляться по разным причинам:

1. Первичное заливание воды.
2. Подсос через некачественные прокладки.
3. Подпитка из воды.

Чаще всего газ появляется из самой воды, содержащей большое количество растворенного кислорода. Повышение температуры, замедление скорости движения и падение давления уменьшают его растворимость. Это провоцирует выделение воздуха в атмосферу, что объясняет потребность в обязательной процедуре по удалению пробок из системы отопления.

После выделения воздух начинает движение вверх, сосредотачиваясь на участках с затрудненным прохождением. Как результат, там появляются воздушные карманы, создающие проблемы для нормальной циркуляции теплоносителя. Чтобы нейтрализовать эти пробки, применяют клапаны для спуска воздуха из системы отопления. Местом их установки являются определенные участки контура.

Какие бывают воздухоотводчики

Чаще всего встречаются два типа устройств для стравливания воздушных пробок:

1. Автоматические.
2. Ручные (краны Маевского).

Автоматические приспособлениями оснащаются места наиболее вероятного образования воздушных скоплений.

Для установки приборов рекомендуется использовать максимально возможную высоту. Что касается кранов Маевского, то их монтируют непосредственно на радиаторах. Особенностью автоматических клапанов сброса воздуха из системы отопления является практически полная незаметность и отсутствие необходимости контроля со стороны человека. Краны Маевского функционируют в ручном режиме спуска воздух из отопительных контуров.

Место и технология установки

В открытых системах воздух выходит через расширительный бачок.

Отопительные контуры принудительного типа циркуляции для освобождения от газовых скоплений требуют следующих мер:

• При прокладке трубы с горячим теплоносителем от главного стояка к удаленным участкам необходимо использовать определенный подъем. Важным условием является совпадение движения выделившегося газа и жидкости.
• Самую высокую точку контура оснащают воздухосборниками. Стимулом для выделения из воды растворенного в ней кислорода является изменение направления потока и уменьшение его скорости.
• Монтаж спускников воздуха на отопление нужно проводить на отрезках наиболее вероятного скопления газа (стояки, сепараторы, гребенки и т.п.). Также желательно оснастить подобным образом каждый отопительный прибор: особенно в этом нуждаются алюминиевые батареи, т.к. алюминий хорошо стимулирует процесс разложения воды.

Специфика устройства

Конструкция автоматических и ручных спускных кранов на отопление имеет одну общую деталь. Речь идет о канале (клапане), который предназначается для удаления накопившегося воздуха. Автоматические приборы снабжены поплавком: когда он расположен в верхнем положении, это говорит о том, что игольчатый клапан закрыт.

После появления газа происходит опускание поплавка. Как результат, коромысло открывает клапан, и воздух начинает выходить наружу. После удаления воздушной пробки происходит поднятие поплавка, что дает возможность игле закрыть клапан. В итоге система возвращается в привычный режим работы.

Ручные приборы имеют более простое устройство. В их работе также применяется принцип перекрывания игольчатым клапаном канала для стравливания газа. При вращении регулятора происходит открывание или закрывание клапана спуска воздуха. Это позволяет избавить трубопровод от газовых и воздушных скоплений. В основном местом монтажа подобных приспособлений выступают радиаторы.

Разновидности конструкции

Воздухоотводчики отличаются также по конструкционному исполнению. Чаще всего речь идет о форме прибора.

Она может быть:

• Прямой.
• Угловой.
• Горизонтальной.
• Вертикальной.

Строго говоря, функцию клапана на батарее отопления для сброса воздуха может выполнять простой кран: как правило, с помощью таких приспособлений параллельно с воздухом может сливаться и застоявшаяся вода. Такие схемы, как правило, часто использовались в прошлом веке, до изобретения более надежных устройств. Перед тем, как поставить кран на батарею, требовалось полное удаление теплоносителя из системы. В те времена отсекающие вентили обычно не применялись.

Современные контуры повсеместно комплектуются воздухоотводчиками в комбинации с предохранительными устройствами. Приспособления для стравливания воздушных пробок уже давно считают неотъемлемыми атрибутами систем отопления, наряду с радиатором или котлом. Они поддерживают контур в рабочем тонусе путем своевременного избавления от воздушных пробок.

устройство и какой выбрать для сброса воздуха и избыточного давления

Доброе время суток, дорогой читатель! Многим жителям многоквартирных домов уже доставили массу неудобств воздушные пробки в системе теплоснабжения. Казалось бы, уже начался отопительный сезон, система водой заполнена, а батареи в некоторых комнатах остаются холодными полностью или частично. Поможет в этом случае, только своевременный сброс скопившегося воздуха из обогревающих приборов. Быстро это можно сделать через воздушный клапан для отопления, который предусмотрительно должен быть установлен в систему ещё во время сборки системы.

Причины и последствия пробок в открытой системе отопления с естественной циркуляцией

Ситуации, когда некоторые радиаторы не прогреваются совсем или прогреваются частично происходит из-за воздуха, скопившегося в приборе. Он является препятствием для полного заполнения всех секций батареи теплоносителем.

Если система отопления открытого типа с естественной циркуляцией, то причинами появления воздушных пробок в ней могут стать:

• несоблюдение уклонов труб во время монтажа;
• заполнение контура водой с использованием расширительного бака;
• мероприятия по ремонту системы и слив из неё воды;
• слишком быстрое заполнение контура водой при пуске системы;
• подача воды при заполнении системы осуществлялась из её верхней точки;
• плохая работа воздухоотводчиков или их отсутствие;
• постепенное выделение пузырьков воздуха из воды при нагреве, что относится к естественным физическим явлениям.

Негативными последствиями завоздушивания системы отопления могут стать:

• плохая циркуляция теплоносителя или её полная остановка;
• снижение эффективности обогрева помещения;
• коррозийное разрушение металла изнутри приборов под воздействием кислорода;
• появление громких звуков в виде булькания и журчания, что нарушает комфортную акустику в жилище.

Причины и последствия пробок в закрытой системе с принудительной циркуляцией

Кроме тех же причин, которые приводят к завоздушиванию открытый контур, на возникновение пробок в закрытой системе отопления могут повлиять и другие причины:

• недостаточный уровень внутреннего давления;
• недостаток мощности циркуляционного насоса;
• проникновение воздуха в систему через разболтанное место крепления крыльчатки насоса.

Последствия завоздушивания систем с циркуляцией принудительного типа могут быть более опасными, например:

• может прогореть корпус теплообменника газового котла;
• произойти разрушение целостности контура в местах стыковки элементов;
• треснут от размораживания радиаторы, в которые не поступает горячая вода.

Как избавиться от пробки

Выбор способа сброса воздуха из контура отопительной системы зависит от её конфигурации и особенностей организации циркуляции теплоносителя — естественная или принудительная.

При естественной циркуляции сброс воздуха осуществляется через расширительный бачок, установленный в самом высоком месте. Это возможно, только при условии свободного перемещения воздуха по трубам к месту размещения расширительного бачка. Для этого, в системе обязательно предусмотрен уклон трубопроводов, а на выходе из теплообменника котла монтируется шариковый или электромагнитный обратный клапан.

Системы с режимом принудительной циркуляции и наличием нижней разводки оборудуются воздухосборником в самом высоком месте. Подъём теплоносителя происходит в подающей магистрали в направлении его движения.

Обратный трубопровод в том же направлении имеет уклон, что даёт возможность быстро спустить жидкость при ремонтных работах и после окончания отопительного сезона.

Кроме того, такие системы укомплектовывают кранами — воздухоотводчиками (воздушными клапанами), которые устанавливают в точках, где существует наибольшая опасность образования воздушных пробок.

Для спуска воздуха из батарей, оборудованных ручным клапаном, необходимо:

• выполнить поворот винта запорного узла на пол оборота, до появления шипящего звука;
• оставить кран открытым до момента прекращения шипения и появления из сливного отверстия равномерной струи теплоносителя;
• завернуть запорный винт в первоначальное положение.

При необходимости процедуру повторяют ещё раз, сливая 200 — 500 мл воды.

Что касается алюминиевых радиаторов, то бороться с завоздушиванием в них немного сложнее. Воздух в них появляется намного чаще из-за свойств этого материала усиливать газообразование и требует регулярного спуска.

Виды клапанов

Воздушный клапан — сантехническое устройство, предназначенное для стравливания воздуха из отопительного контура путём отвода их наружу. Выпускается в двух вариантах управления: ручного и автоматического типа.

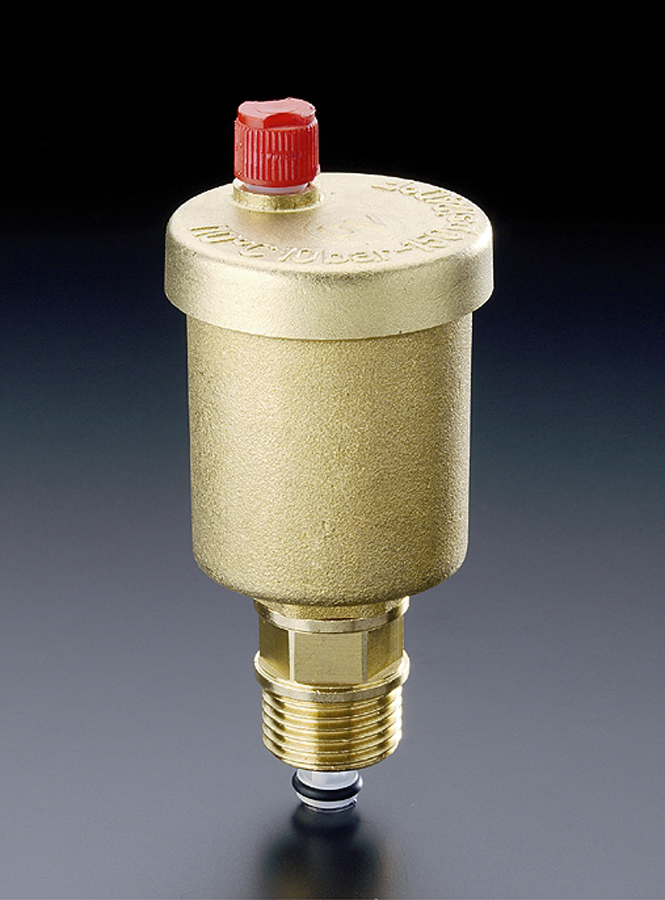

Автоматический воздухоотводчик

Воздушный клапан автоматического действия состоит из металлического или пластикового корпуса, имеющий форму цилиндра или конуса. В его полости находится поплавок из пластика, который связан через флажок со штоком с затвором игольчатого типа. Для подключения клапана к элементам системы отопления его корпус снабжён резьбовым соединением с уплотнительной прокладкой.

Работа воздушного клапана происходит следующим образом:

• Воздух, попадая в корпус устройства, скапливается в его верхней зоне и постепенно вытесняет жидкость. При этом происходит опускание поплавка.
• При перемещении вниз поплавок приводит в движение шток, а тот в свою очередь увлекает за собой затворный орган. Клапан открывается и начинает стравливать воздух наружу.
• После удаления воздуха вода снова заполняет камеру корпуса прибора, заставляя поплавок переместиться вверх и закрыть сбросное отверстие. До следующего процесса удаления воздуха устройство находится в режиме ожидания.

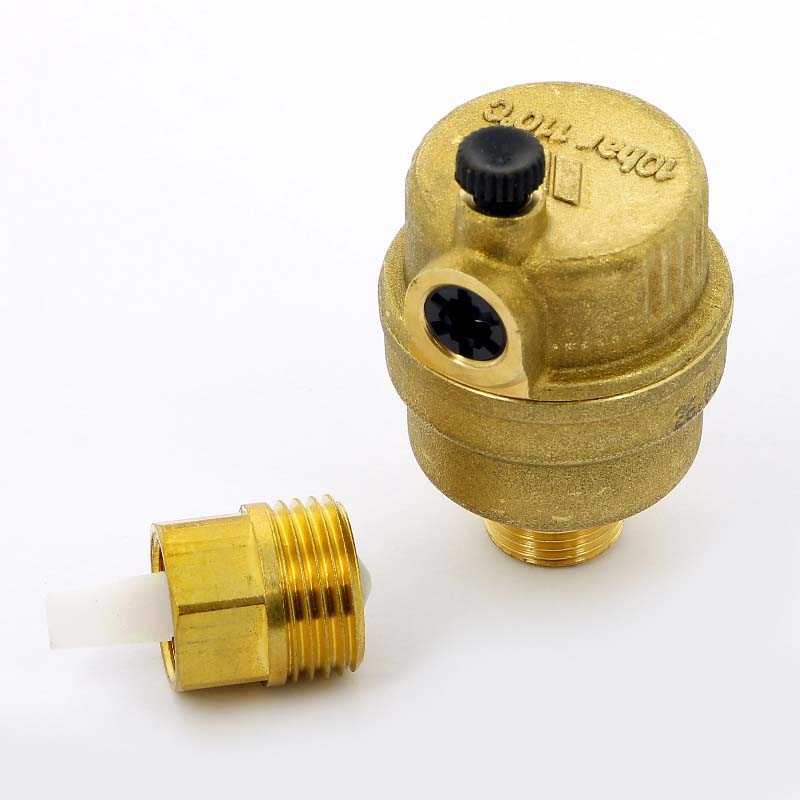

В комплект некоторых моделей автоматических воздухоотводчиков входит переходник с внутренним подпружиненным клапаном. Его закрытие при демонтаже прибора происходит автоматически.

По конструктивному исполнению автоматические воздушники бывают 3-х видов:

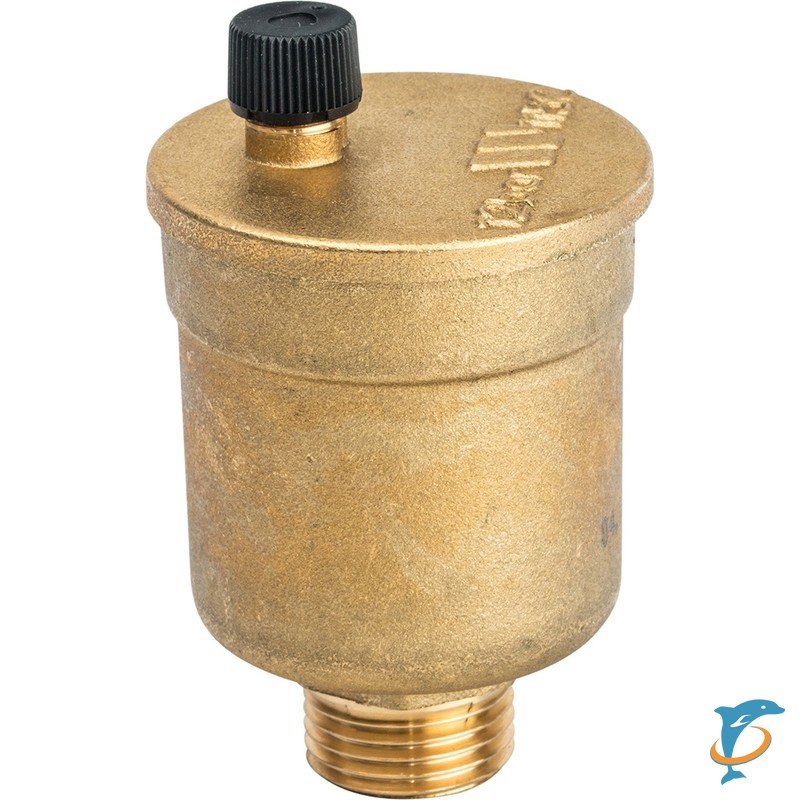

• трубные прямые — для установки на вертикальные стояки;

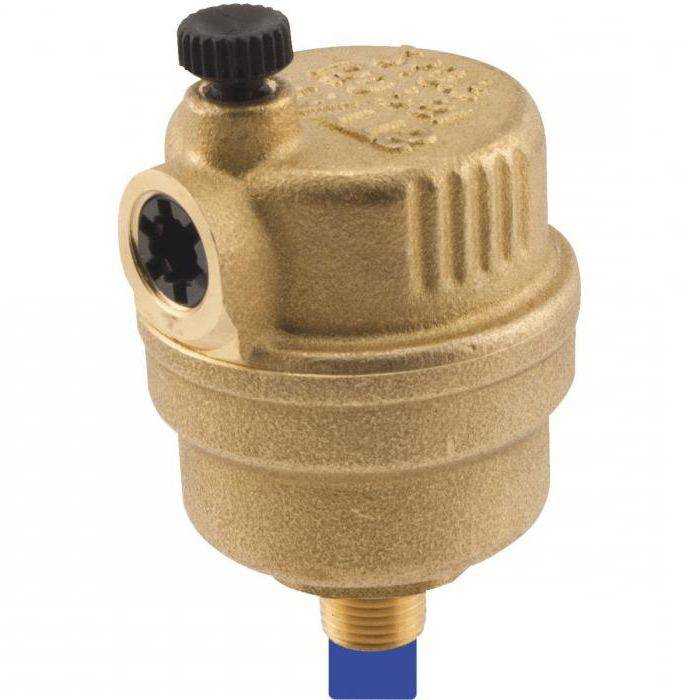

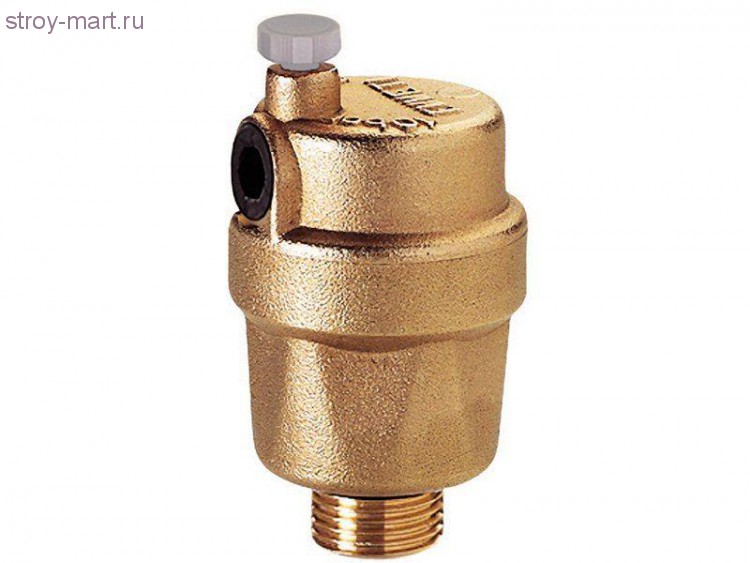

• трубные угловые — монтируются на горизонтальных участках труб;

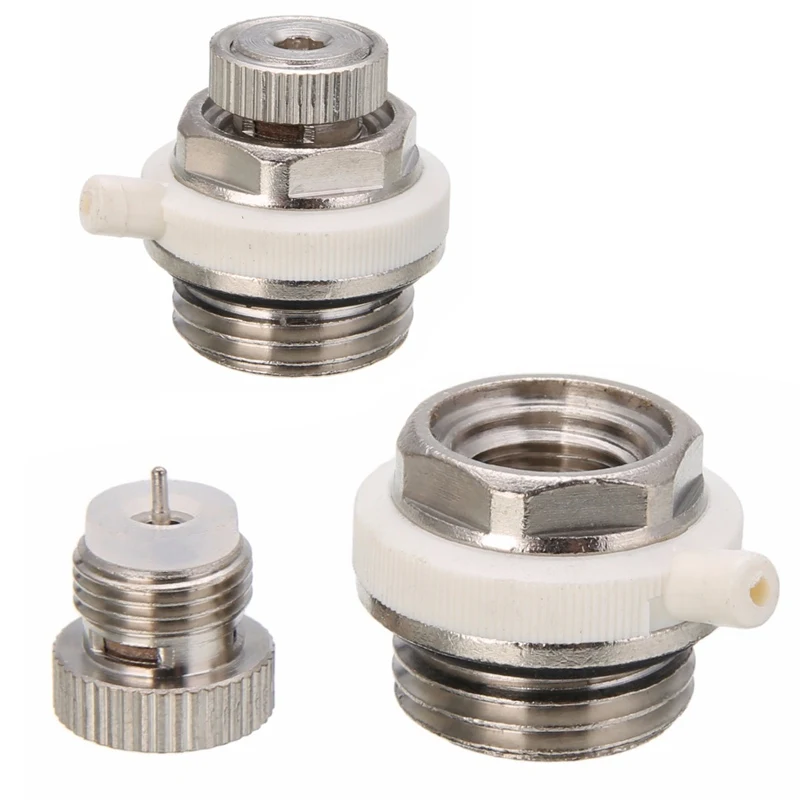

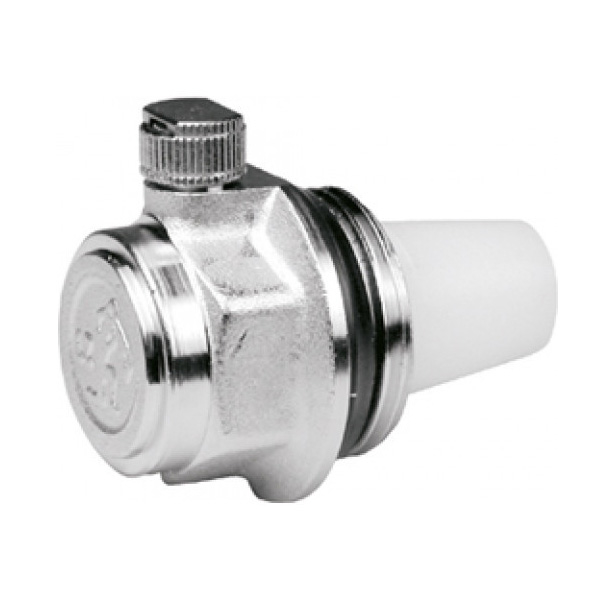

• радиаторные — для алюминиевых и биметаллических батарей.

Где ставят клапаны и как монтируют

Для эффективного удаления воздушных пробок клапаны устанавливаться в местах наибольшей вероятности их скопления, а именно в:

• самых высоких точках системы, в которые устремляется более лёгкий воздух;
• на прямом подающем трубопроводе;
• сепараторах, гребёнках;
• в распределительных коллекторах систем «тёплый пол»;
• теплообменнике отопительного котла;
• на каждой линии подачи воды в коллектор;
• перед расширительным бачком;
• на линиях, образующих П — образные петли.

Устанавливается автоматический воздухоотводчик ниппелем вверх, иначе поплавок не будет работать.

Для присоединения к трубе используют клапан — отсекатель. Для ввинчивания воздухоотводчика применяют обычный рожковый ключ, так как корпус снизу имеет форму шестигранника.

Неисправности клапанов и способы устранения

Из-за низкого качества теплоносителя на игле клапана может скапливаться жёсткий налёт соли, который препятствует плотному перекрытию выпускного отверстия и клапан начинает подтекать. Чтобы это исправить необходимо:

• открутить крышку корпуса:
• зачистить запорную деталь и другие элементы узла;
• собрать конструкцию прибора снова.

Ещё одной неисправностью может стать разрушение уплотнительной прокладки между крышкой и корпусом прибора. Вода в этом случае тоже сочится, но уже из-под крышки. Устраняется эта неисправность заменой кольца или дополнительной намоткой ленты — фум на резьбовую часть в корпусе.

Воздушный клапан ручного управления

Ручным воздушным клапаном является кран Маевского. Он представляет собой латунный корпус цилиндрической формы с наружной резьбой и сквозным отверстием, перекрытие которого осуществляется посредством винта с конусообразным концом. Проходное отверстие расположено в центре корпуса, а от него отходит калиброванный канал круглого сечения. При выкручивании винта происходит освобождение прохода в боковой канал, через который скопившийся воздух продвигается к выходному отверстию. После сброса газов винт закручивается в первоначальное положение.

Краны Маевского имеют различия по способу откручивания винта:

• поворачивая головку штока специальным ключом;
• несъёмной рукояткой;
• шлицевой отвёрткой при наличии прямого паза (шлица) на головке штока.

Где правильно поставить и как смонтировать

Кран Маевского устанавливается с торца радиатора, в его верхней точке. Для этих целей батарея перекрывается кранами системы отопления, если таковых не имеется, вода сливается со всего контура. Затем из радиатора откручивается глухая пробка. На её место вкручивается пробка с резьбовым отверстием, а уже в неё вкручивается кран. При этом нужно соблюсти следующие условия:

• спускное отверстие крана должно быть отвёрнуто от стены:
• отводящий канал должен быть немного наклонён вниз, что позволит подставлять ёмкости для слива части воды.

Неисправности и способы устранения

Загрязнённость теплоносителя может привести к непроходимости спускного отверстия. Очистить его можно с помощью обычной иглы, освободив проход от засора.

Если из крана появляется течь, то его лучше сразу заменить.

Не способны держать давление только бракованные изделия или с повреждённой резьбой твёрдыми частицами. В обоих случаях лучшим выходом будет замена крана.

Как правильно выбрать клапан

При выборе модели автоматического воздушного клапана определяют соответствие его рабочих параметров (максимально допустимого уровня температуры и давления) характеристикам отопительной системы. Например, для системы обогрева частного дома высотой до 2 этажей подойдёт воздушник с рабочей температурой до 110ºС и давлением до 7 Бар.

Так же обращают внимание на материал, из которого изготовлен клапан. Желательно, чтобы это была именно латунь, а не дешёвое изделие из силумина, внешне похожего на латунный прибор, но быстро выходящее из строя.

Кран Маевского рекомендуется приобретать от известных производителей, гарантирующих отсутствие брака и как следствие аварийных ситуаций. Самая удобная и безопасная модель, та у которой винт имеет шлицу и откручивается отвёрткой, так как не всегда есть под рукой разводной ключ, а ручку могут повернуть оставшиеся без присмотра дети младшего возраста, что неизбежно приведёт к ожогам.

Своевременный сброс воздуха из системы теплоснабжения продлит срок службы отопительных приборов и поможет обеспечить комфортную температуру в квартире. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Как стравить воздух из системы отопления

По Один час Отопление и кондиционирование воздуха

Бойлерные системы, которые распределяют горячую воду по плинтусным радиаторам по всему дому, популярны во многих частях Соединенных Штатов и обеспечивают энергоэффективное отопление, чтобы ваша семья оставалась теплой всю зиму. Однако, когда что-то идет не так, домовладельцам может быть трудно уверенно диагностировать проблемы с этими системами.

Одной из наиболее распространенных проблем этих систем является скопление воздуха, которое создает странные звуки, исходящие от плинтусов, и недостаточный нагрев. К счастью, удаление воздуха из системы отопления — это простой процесс HVAC, который многие домовладельцы могут выполнять самостоятельно.0005

Что такое водяной плинтус или радиаторная система отопления?

Называемые в промышленности гидравлическими системами, эти герметично закрытые системы начинаются с бойлера, который направляет горячую воду к радиаторам или плинтусам по всему дому. Горячая вода отдает лучистое тепло, а затем циркулирует обратно в котел для повторного нагрева. Напольные вариации становятся все более популярными, но все еще менее распространены, чем традиционные варианты.

Водяные системы, также известные как бойлеры или просто радиаторы, могут работать на электричестве, мазуте, природном газе или пропане.

Три основные причины скопления воздуха в радиаторах

Существуют три основные причины скопления воздуха в системах лучистого отопления:

1. Водяной насос был установлен над баком подачи воды.
2. В системе скопился водород из-за наличия ржавчины в трубопроводе.
3. Из-за утечек воздух попадает в систему и задерживается. (Это более распространено, если в котле повторное давление.)

Признаки, что ваша система водяного отопления нуждается в продувке воздухом

Хотя это может быть сложно, важно прислушиваться к характерным изменениям звуков, издаваемых вашим котлом, радиатором или плинтусами, когда они включаются, работают или выключаются. Признаки скопления воздуха:

• Шумное бульканье или странные хлопки.
• Звук, похожий на стекающую или вытекающую из труб воду.
• В комнатах холоднее, чем обычно, или плинтусы не нагреваются нормально.

Ручные и автоматические выпускные клапаны

Существует два типа выпускных клапанов для систем водяного отопления:

1. Ручной выпуск воздуха – это ручные клапаны, которые домовладельцы могут включать для выпуска воздуха. Они часто располагаются там, где наиболее вероятно скопление воздуха, обычно над котлом или в самой высокой точке трубопровода. Когда вы заметите звуки, связанные со скоплением воздуха, просто выполните действия, описанные в следующем разделе, чтобы использовать выпускной клапан.
2. Автоматический выпускной клапан — это пассивный клапан, реагирующий на скопление воздуха с течением времени. Когда дополнительное давление в линии достигает определенной точки, оно заставляет открыть клапан, чтобы выпустить воздух. Эти клапаны могут выйти из строя, поэтому вам может потребоваться проверить или даже заменить свой.

Квалифицированный специалист по ОВКВ может дооснастить существующие системы этими клапанами в зависимости от ваших потребностей.

Как удалить воздух из системы отопления плинтуса

Чтобы использовать ручной выпускной клапан, выполните следующие действия. Независимо от того, отапливается ли ваш дом радиаторами или плинтусами, эти шаги будут в основном одинаковыми:

• Включите котел на максимальную мощность и дайте радиатору или плинтусам нагреться. Это должно занять от 15 до 30 минут. Когда станет жарко, выключите всю систему.
• Подойдите к радиатору (или плинтусу), ближайшему к котлу, и найдите клапан для выпуска воздуха. Клапан обычно располагается в верхней части радиатора или трубопровода, и для его работы потребуется отвертка с плоской головкой или ключ для воздушного клапана, который можно приобрести в любом хозяйственном магазине.
• Поместите емкость под клапан для сбора воды и подготовьте полотенце. Медленно откройте клапан; некоторое количество воды может капать, но любой захваченный воздух также будет выпущен. Вы, вероятно, услышите легкое шипение, когда впервые ослабите клапан, что является отличным признаком того, что из системы удаляется захваченный воздух.
• Когда из клапана перестанет выходить воздух, полностью закройте его.
• Повторите эти шаги для каждого вентиля радиатора (или плинтуса) в вашем доме. Обычно лучше переходить от ближайших к котлу радиаторов к тем, которые расположены дальше всего.
• После удаления воздуха из всех радиаторов или плинтусов проверьте манометр на котле, чтобы убедиться, что давление воды в норме (обычно от 1,5 до 4 бар), и включите систему отопления.

Если эти действия не устранят обнаруженные вами проблемы, пора обратиться за помощью к специалисту.

Сохраняйте спокойствие с помощью профессионального ремонта системы водяного отопления

Самый простой способ решить проблему скопления воздуха в вашей системе отопления включает в себя один шаг и один инструмент. Возьмите свой телефон и позвоните в One Hour Heating & Air Conditioning. Профессиональный техник HVAC проверит и отремонтирует ваш котел и систему водяного отопления правильно. Позвоните (800) 893-3523, чтобы записаться на прием сегодня!

• Общее ОВКВ

Хотите увидеть больше от нас? Подпишитесь на нашу ежемесячную рассылку!

Как прокачать радиатор за 4 простых шага

Если ваш водонагреватель не нагревается, вероятно, в систему попал воздух. Обладая большей плавучестью, чем вода, воздух поднимается к верхушкам радиаторов и блокирует попадание туда горячей воды. Исправить это легко — на радиаторах сверху есть выпускные клапаны, чтобы вы могли выпустить воздух.

Что вам понадобится для прокачки радиатора

Вам понадобятся простые инструменты. Для работы многих выпускных клапанов требуется только прямая отвертка. Однако убедитесь, что у вас правильный размер.

Использование слишком маленькой отвертки может привести к износу паза до такой степени, что вы не сможете повернуть винт, и тогда вам придется вызывать сантехника. Для более старых радиаторов может потребоваться ключ радиатора. Они бывают нескольких размеров, и выбор доступен в старомодных хозяйственных магазинах, магазинах товаров для дома и в магазинах сантехники.

Вам также понадобятся защитные перчатки и небольшая миска или тряпка для сбора капель воды.

Действия по прокачке радиатора

1. Перед открытием любых выпускных клапанов выключите нагрев. Если бы система начала движение воды при открытом выпускном клапане, она могла бы всосать больше воздуха. Вы можете либо воспользоваться аварийным выключателем (обычно расположенным наверху лестницы в подвал), либо просто выключить термостат (термостаты) до упора.
2. Хорошо бы прокачать все радиаторы, а не только проблемный. Начните на нижнем этаже с радиатора, наиболее удаленного от котла, затем постепенно приближайтесь к нему. Повторите эту последовательность на верхних этажах.
3. Удерживая миску или тряпку под носиком выпускного клапана, медленно откройте винт. Если выходит постоянный поток воды, закройте вентиль и двигайтесь дальше (будьте осторожны — если система работала, эта вода будет горячей). Если вы слышите шипение, это воздух выходит.
4. Держите вентиль открытым, пока не получите постоянный поток воды, затем закройте его и переходите к следующему радиатору.

Вот и все.

Совет: Красочный и выпускной клапаны несовместимы. Отверстие в носике можно закрасить, или винт можно закрасить. Жесткая проволока или крошечное сверло очистят носик от краски. Соскребая краску с края винта, можно освободить его. Однако иногда вам может понадобиться использовать несколько капель ацетона (средство для снятия лака), чтобы сначала смягчить краску.

Как воздух попадает в систему горячего водоснабжения?

Как воздух попадает в закрытую водопроводную систему? В некоторых случаях это вообще не воздух. Если ваши трубы изготовлены из смеси железа и меди или латуни, гальваническая коррозия может привести к выделению газообразного водорода.
