Классификация светодиодных лент: Светодиодная лента — подробный обзор, виды, характеристики

Светодиодная лента — подробный обзор, виды, характеристики

Содержание:

• Виды
  • Монохромные
  • Многоцветные RGB
  • Открытые
  • Герметичные
  • Ленты «Бегущий огонь»
  • Ленты бокового свечения
• Технические характеристики
  • Рабочее напряжение
  • Виды светодиодов
  • Цвет свечения
  • Цвет основы
  • Класс защищенности
  • Параметры резки
• Маркировка
• Как подключить

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW — светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен диод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, светодиоды, резисторы — ничем не защищены.

Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс	Защита от предметов	Защита от влаги
IP33	от крупных предметов диаметром более 2,5 мм	от дождя и брызгов, падающих под углом 60°
IP65	полная защита контакта от пыли	от водяных струй с любого направления
IP67	полная защита контакта от пыли	от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого светодиода в отдельности.

Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Сложности с выбором светодиодных светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Подробнее об этом

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения

Торцевое расположение светодиодов изменяет направление света — светодиоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Виды светодиодов

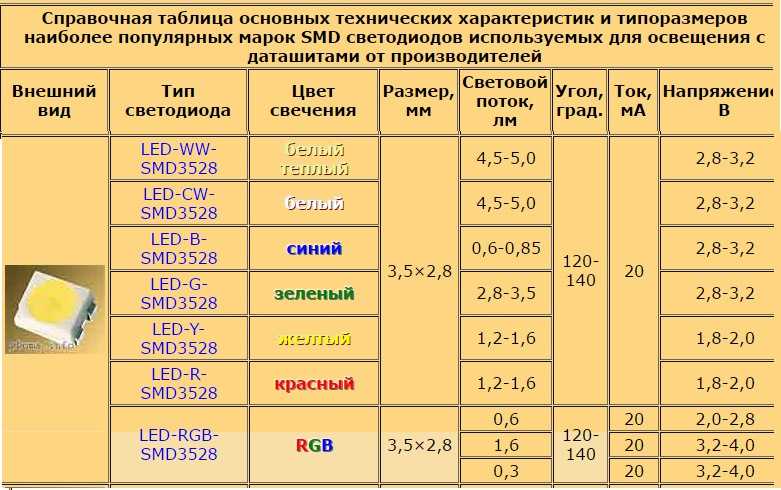

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.

Варианты плотности светодиодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты	Кратность резки
SMD 3528 60 LED 12V	3 светодиода – 5 см
SMD 3528 120 LED 12V	6 светодиодов – 5 см
SMD 3528 240 LED 24V	12 светодиодов – 5 см
SMD 5050 30 LED 12V	3 светодиода – 10 см
SMD 5050 60 LED 12/24V	6 светодиодов – 10 см
SMD 5050 120 LED 24V	12 светодиодов – 10 см

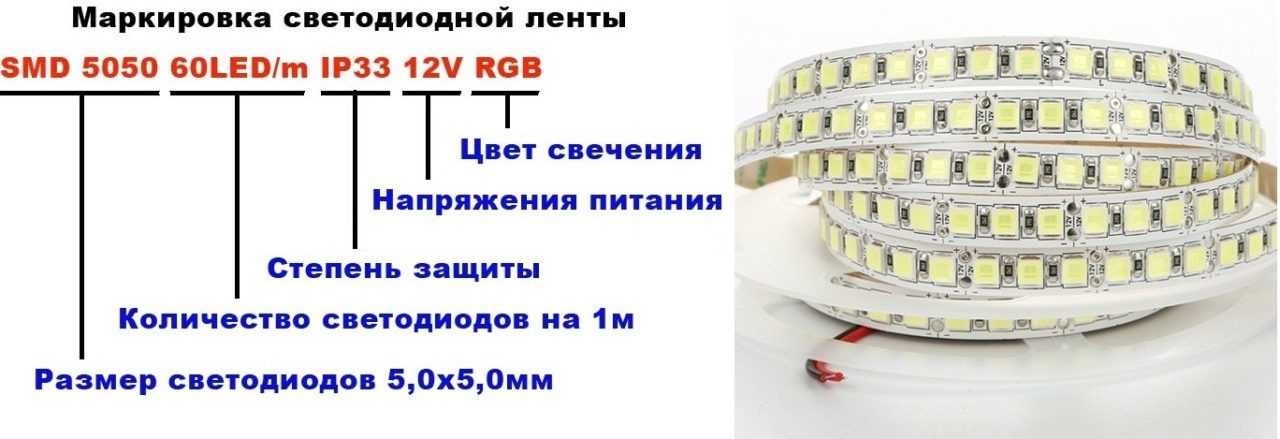

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки	Значение	Другие варианты
LED	Источник света — светодиод
CW	Цвет свечения — белый	R — красный G — зеленый B — синий RGB — многоцветный
SMD3528	Тип светодиода — безвыводной (SMD) размером 35х28 мм
30	Плотность светодиодов — 30 шт на 1 метр	60 — 60 шт на 1 метр 90 — 90 шт на 1 метр 120 — 120 шт на 1 метр 240 — 240 шт на 1 метр
IP20	Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки	Значение	Другие варианты
RT	Серия ленты — открытая лента (фронтального свечения – от плоскости)	RTW – герметичная лента (фронтального свечения – от плоскости) RS – открытая лента бокового свечения (вдоль плоскости) RSW – герметичная лента бокового свечения (вдоль плоскости)
2	Номер завода изготовителя
5000	Длина ленты — 5000 мм или 5 метров	4000 – 4 метра 3000 – 3 метра 2500 – 2. 5 метра Для герметизированных лент добавляется буква, обозначающая тип герметизации: 5000 P – 5 метров, силиконовая трубка прямоугольного сечения 5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика 5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком
12V	Напряжение питания — 12В	24V 36V
Warm	Цвет свечения — Белый теплый (2700-3500 К)	Day – Белый дневной (4000-5000 К) White – Белый чистый (6000-8000 К) Cool – Белый холодный (8000-10000 К) Red – Красный Yellow – Желтый Green – Зеленый Blue – Синий Orange – Оранжевый Pink – Розовый Violet – Ультрафиолет RGB – многоцветный (управление контролером) SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528	Тип светодиода — размером 35х28 мм
300 LED	Количество светодиодов — 300 на 5 метров длины	2Х – двойная плотность 2Х2 – двойная плотность, два ряда
LUX	Цвет основания ленты — лента улучшенного качества на белой плате	W – на белой плате B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной светодиодной ленты

---

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных светодиодных лент

---

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты

---

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей

---

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем

Виды и типы светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Содержание

• 1 Классификация по цвету свечения
• 2 Вид применяемых светодиодов
• 3 Направленность свечения
• 4 Плотность монтажа
• 5 Напряжение питания
• 6 Классификация по мощности
• 7 Степень защиты

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные.

Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении.

Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

• от БП постоянного тока напряжением 24В и 36В;
• от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В.

Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде.

Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

Структура светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10–12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны остерегаться недорогих светодиодных лент, которые претендуют на высокую яркость, поскольку они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, что и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны остерегаться недорогих светодиодных лент, которые претендуют на высокую яркость, поскольку они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шаг) и наличия видимых горячих и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому обязательно учитывайте разницу в плотности светодиодов при сравнении цен на светодиодные ленты.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.

Теплее ← CCT → Охладитель

Нижний ← CRI → Высший

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указана в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и источник питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указана в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Затемнение и управление цветом

В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

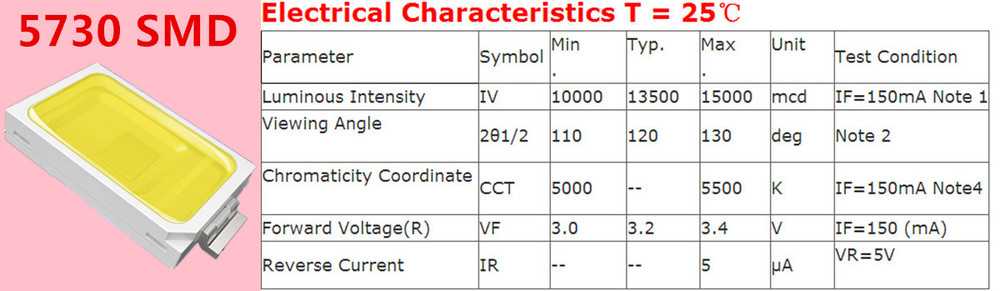

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  – Высококачественные светодиодные ленты обычно имеют дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Хотите узнать больше?

Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.

ПОДДЕРЖКА ПРОДУКТА

Полное руководство по покупке светодиодных лент

Светодиодные ленты становятся все более популярными для домашнего освещения. Скорее всего, вы слышали аргументы в пользу светодиодов по сравнению с лампами накаливания и даже галогенными лампами: они эффективнее, ярче, долговечнее, не выделяют много тепла, их легко контролировать и программировать… список можно продолжать и продолжать. Светодиоды поставляются в чрезвычайно компактных корпусах, прочных и устойчивых к ударам, что позволяет использовать их в различных конструкциях, как больших, так и малых.

Одним из наиболее популярных способов является освещение светодиодной лентой . Линейное (ленточное) освещение стало очень популярным и является доступным вариантом как для коммерческого, так и для жилого освещения. Покупка светодиодных лент может показаться относительно простой, но есть много вещей, которые вы должны учитывать, чтобы убедиться, что вы получаете правильный тип света для ваших нужд. Следите за этим постом, когда мы рассмотрим важные факторы для освещения светодиодными лентами и пробежимся по нашим основным категориям светодиодных лент.

Типы светодиодных лент

Категория «Светодиодные ленты» — это широкая категория, включающая все типы светодиодных лент. В зависимости от того, как вы планируете использовать светодиодные ленты, вам может понадобиться один тип, а не другой. Например, гибкие светодиодные ленты IP65 лучше подходят для наружных и влажных помещений, поскольку они имеют защитное покрытие, которое делает их водонепроницаемыми. Ниже приведено лишь краткое описание каждого типа светодиодных лент, в этом руководстве мы рассмотрим их более подробно позже, поскольку в большинстве этих категорий есть несколько вариантов лент.

• Гибкие светодиодные ленты постоянного тока — ленты, работающие напрямую от низкого постоянного напряжения, обычно 12–24 В. Эти гибкие полосы света имеют клейкую основу для легкого монтажа и могут быть разрезаны через каждые два дюйма. Они предлагаются в широком диапазоне светоотдачи и водонепроницаемости.
• Светодиодные ленты переменного тока Plug & Play – гибкие ленты, которые подключаются прямо к розетке. Просто подключите, и они готовы к работе. Эти полосы могут иметь гораздо большую длину прямого участка, чем ленты DC Flex… вплоть до 150 футов (150 футов)!
• Светодиодный веревочный светильник – Заключенные в корпус всенаправленные светодиоды в стандартной упаковке тросового светильника – очень тусклый свет, предназначенный для акцентного освещения, а также plug & play!
• Светодиодные ленты высокой мощности — Жесткая лента, в которой используются светодиоды средней и высокой мощности от ведущих производителей, таких как Cree, Nichia и Luxeon! Разработаны и изготовлены в США со встроенными драйверами, поэтому они работают с прямым входом постоянного тока 24 В.

Светодиоды/длина

При покупке светодиодных лент важно обращать внимание на количество светодиодов на длину. Для более яркого выхода и более высокого качества света вам следует искать ленточные светильники с наибольшим количеством светодиодов на фут (метр, ярд и т. д.). Если светодиоды расположены слишком далеко друг от друга на полосах, они могут давать точечное освещение вместо чистой, постоянной линии света. Это может сбивать с толку, поскольку производители используют разные единицы измерения для рекламы этого. Я бы порекомендовал придерживаться определенного измерения, а затем преобразовать все другие измерения, чтобы увидеть, какие полосы имеют наибольшее количество светодиодов на заданную единицу измерения.

Обратите внимание, что плотность светодиодов не является единственным фактором, определяющим яркость и качество света. Наш светодиодный светильник Rope Light, например, имеет больше светодиодов на фут, чем наши гибкие светодиодные ленты постоянного тока, но это светодиоды с низкой выходной мощностью, которые производят лишь часть того, что есть на гибких лентах. Таким образом, свет Rope намного более точен, чем любой из Flex Strips на нашем сайте, поэтому всегда проверяйте яркость светодиодных лент.

Яркость светодиодных лент

Поскольку светодиодные технологии продолжают совершенствоваться, светодиодные ленты становятся все более яркими. Это не означает, что все полоски будут очень яркими… в некоторых случаях вы можете даже не хотеть, чтобы свет был ярким. Примером этого может быть акцентное освещение на полке.

Яркость светодиодов измеряется в ЛЮМЕН . В зависимости от того, как вы используете светодиодные ленты, вам, вероятно, понадобится определенный уровень люменов.

Для акцентного освещения вам, вероятно, не понадобится ничего ярче 200 люмен на фут, но здесь нет четких правил, все зависит от личных предпочтений и ощущения/настроения, к которому вы стремитесь.

При использовании светодиодных лент для общего освещения в помещении все немного сложнее. Потребность в яркости будет зависеть от направления света, его расстояния от вашего объекта (область, которую вы планируете осветить), а также от личных предпочтений.

Обязательно обратите внимание на люмены/длину, а также на светодиоды/длину каждой полосы, которую вы исследуете, так как это окажет сильное влияние на качество света и тип света, излучаемого лентой.

Цвета светодиодных лент

Наши светодиодные ленты представлены в широком ассортименте одноцветных и многоцветных полос (RGB или RGBW). Самые основные светодиодные ленты — это наши одноцветные светильники, которые излучают только один фиксированный световой цвет. Мы предлагаем их в следующих цветах: теплый белый, нейтральный белый, холодный белый, красный, зеленый, синий, желтый, розовый и ультрафиолетовый (УФ).

Полосы, меняющие цвет, называются полосами RGB. Эти светодиодные фонари могут отображать любой красный-зеленый-синий. В полосах, меняющих цвет, используются разноцветные светодиоды, поэтому они могут менять цвета по своему вкусу. Ленточные RGB-светильники — это наиболее распространенное освещение, меняющее цвет, которое мы носим. Эти светодиодные фонари могут отображать любой цвет комбинации красный-зеленый-синий.

Единственный цвет, который не может создать RGB-подсветка, — белый. Вот где в игру вступают полосы RGBW. Светодиоды на полосе чередуются между RGB и белыми диодами, так что свет может создавать многоцветные эффекты, а также обычный белый цвет, когда вам это нужно.

Цветовая температура

Цветовая температура — это то, как мы различаем различные белые цвета, которые может воспроизводить светодиод. Температура показывает, насколько «теплым» или «холодным» кажется свет. Температура измеряется в градусах Кельвина, при этом более высокие температуры соответствуют холодным цветам (голубоватый оттенок), а более низкие температуры соответствуют более теплым цветам (желтоватый свет, который вы ожидаете от лампочки). См. ниже более наглядное объяснение.

Настраиваемое белое освещение становится очень популярной тенденцией в освещении. Этот тип полосы будет предлагать несколько цветов CCT на одной полосе и требует специального контроллера, очень похожего на освещение RGB. Вместо ярких цветов радуги настраиваемое белое освещение может изменить ощущение вашей комнаты от теплого белого 2700K до холодного белого 6500K. Мы подробно рассмотрим наши настраиваемые варианты белого освещения в нашем Руководстве по настраиваемому освещению.

Установка светодиодных лент

При покупке световых лент для применения вы всегда должны иметь представление о том, как вы будете их монтировать и устанавливать. Для некоторых лент, таких как DC LED Flex Strips, достаточно открыть клейкую подложку и приклеить их на чистую поверхность. Другие установки могут быть гораздо более сложными для монтажа, резки и соединения полос вместе. Вот некоторые факторы, которые вы всегда должны иметь в виду, мы подробнее расскажем в этом посте, когда будем говорить о каждой отдельной полосе:

• Знайте общую длину необходимых светодиодных лент
• Знайте, сколько разрывов будет в светильниках или сколько отдельных лент вам потребуется
• Знайте требования к мощности и напряжению ваших лент
• Гибкость светодиодных лент
• Долговечность светодиодные ленты: нужна гидроизоляция?
• Решите, нужны ли другие компоненты, такие как разъемы или дополнительный провод
• Решите, как вы будете затемнять, контролировать или программировать настроенные полосы

Мощность светодиодной ленты

Другим ключевым фактором при настройке светодиодной ленты является знание мощности. Во-первых, вам нужно узнать мощность системы, которую вы хотите настроить. Здесь, в LEDSupply, мы предоставляем вам мощность на длину полосы, поэтому легко определить, какой будет ваша общая мощность, когда вы знаете, сколько у вас погонных футов. Определение общей мощности не только поможет вам найти подходящий источник питания, но также позволит вам узнать, сколько электроэнергии вы будете использовать с новой установкой освещения.

Как только вы узнаете общую мощность, вы готовы найти источник питания. Вам понадобится источник питания для всех наших полосок, за исключением опций Plug & Play (ленты AC5050 и светодиодный светильник на веревке). В стрипы Plug and Play встроен шнур питания с подключенным трансформатором, поэтому нет необходимости в дополнительном источнике питания.

Первое, что нужно знать при поиске источника питания, это знать, какое входное напряжение требуется для ваших светодиодных лент. Ленты, найденные в LEDSupply, могут питаться от 12 В или 24 В постоянного тока… просто убедитесь, что вы знаете, что нужно вашей полосе, и найдите блок питания с таким выходом. Во-вторых, убедитесь, что мощность блока питания как минимум на 10% выше, чем мощность, которую потребляют ваши светодиодные ленты. Если на блоке питания не указана мощность (она всегда будет на нашем сайте), стоит отметить, что: Выходное напряжение x Сила тока = Мощность вашего источника питания.

Покупка светодиодных лент в компании LEDSupply

Теперь, когда мы рассмотрели некоторые основы покупки светодиодных лент, пришло время взглянуть на конкретные ленты, которые мы предлагаем. В оставшейся части поста я пройдусь по каждой полосе в надежде помочь вам решить, какая полоса лучше всего подходит для вашего приложения. Это самый важный раздел этого поста, так как он поможет вам найти полосы, наиболее подходящие для ваших нужд, и будет содержать всю информацию, необходимую для их настройки и завершения вашего проекта.

Гибкие светодиодные ленты постоянного тока

Эти гибкие светодиодные ленты на 12-24 В являются наиболее популярным продуктом для домашнего освещения и ремонта. Тысячи клиентов и подрядчиков, как и вы, считают эти светильники чрезвычайно полезными как для рабочего, так и для акцентного освещения вокруг дома. Также предлагается множество дополнительных аксессуаров, которые делают эти полоски очень удобными в использовании.

Что делает их такими простыми в использовании?

Полоски изготовлены с двухсторонней клейкой основой 3M для легкой установки. Во-вторых, они сидят на очень низком профиле. Полоски сами по себе выделяют мало тепла, поэтому идеально подходят для применения в условиях ограниченного пространства. Полосы предлагаются с шагом в 3 фута вплоть до полного рулона длиной 16,4 фута (5 метров), но они имеют линии разреза вдоль полосы, чтобы вы могли отрезать их до более точных размеров.

Питание от постоянного тока

Ленты рассчитаны на входное напряжение 12 или 24 В постоянного тока. Низковольтное освещение делает его безопасным для новичков. Это не только делает проводку и соединения более безопасными, чем прямое напряжение сети переменного тока, но также позволяет питать их напрямую от батарей и солнечных батарей! При питании дома просто убедитесь, что вы используете источник питания или трансформатор, который изменит напряжение сети переменного тока на безопасное напряжение постоянного тока.

Водонепроницаемые полоски… или нет

Эти гибкие ленты предлагаются в трех различных стилях. Самая простая конструкция гибких полос — это стиль IP20, который представляет собой гибкую печатную плату с 5050 SMD-светодиодами без защитного покрытия. Эти полоски отлично подходят для областей, где вам не нужно беспокоиться о том, что вода или пыль испортят полосу и электрические компоненты.

Водонепроницаемые светодиодные ленты IP65 представляют собой базовую ленту IP20 с тонким силиконовым слоем поверх гибкой ленты, эти светодиоды могут противостоять элементам. Водонепроницаемые полосы рекомендуются для наружного освещения, освещения патио, освещения ванных комнат и освещения под шкафами, где могут скапливаться влага или пыль.

Наилучшей степенью защиты полоски является степень защиты IP68, которую можно полностью погружать в воду или хранить в условиях высокой температуры, таких как сауны или парилки. Вы можете видеть, как шаги в защите также увеличивают размер полосы ниже.

Стандартная, высокая или повышенная плотность

Стандартные гибкие ленты DC имеют два варианта плотности. Ленты стандартной плотности имеют 30 светодиодов на метр, а их более яркая модернизация, полосы высокой плотности, имеет вдвое больше светодиодов, 60 на метр!

Премиум-полосы, такие как наши лампы COB Spotless Strip и Tunable White Strips, содержат до 512 светодиодов/м и создают бесшовный источник света без пятен. Они отлично подходят для громких проектов освещения и особенно хороши, когда свет вокруг отражающих поверхностей, таких как гранит или стекло.

Очевидно, что тем, кто ищет самый яркий свет, следует перейти на полосы с высокой плотностью, но обратите внимание на различия между вариантами в таблице ниже.

Плотность	# из светодиодов	LUMENS	Wattage (PEREL)	Wattage (PEREL)	(FEEL REEL)	(FEEL REEL)	(FEEL REEL)	. Работа
Подставка. (SD)	30/метр	540/M	27 Вт	Каждые 4 дюйма	32,8 фута.
Высокая (HD)	60/метр	1080/м	40 Вт	Каждые 2″	16,4 футов.

Гибкие полосы стандартной плотности отлично подходят для использования в ограниченном пространстве или при использовании для непрямого акцентного освещения. Они явно не такие интенсивные, как более высокая плотность, поэтому они лучше подходят для приложений, где меньше света — больше. Примерами этого являются освещение полок, подсветка и освещение лестницы.

Одно большое преимущество полосы 30 светодиодов/м состоит в том, что они могут быть соединены встык на расстоянии до 32 футов… Вдвое больше, чем при высокой плотности. Это определенное преимущество для светильников, помогающее решить, что им нужна большая длина и не так важна яркость.

Помните, как мы говорили о качестве света ранее и как оно зависит от яркости светодиодов, а также плотности светодиодов (светодиодов/м)? Что ж, в полосе высокой плотности используется такой же диод, но в двойном количестве, что обеспечивает более качественный свет, чем полосы стандартной плотности.

Полосы высокой плотности представляют собой значительное улучшение по сравнению со стандартной плотностью, если вам требуется более высокая светоотдача. Это в основном для тех приложений, которые имеют более высокие потолочные своды и вам нужно больше света, или если вы используете их в качестве основного источника света в определенной области. Световой поток является фантастическим для рабочего освещения всех видов, и вы, вероятно, даже захотите, чтобы диммер регулировался при необходимости.

Гибкие светодиодные ленты на 12 В очень просты в использовании. Однако существует множество вариантов, из-за которых задача может показаться для некоторых невыполнимой. Если эта светодиодная лента вас заинтересовала и вы хотели бы узнать больше о ее самостоятельной настройке, следуйте нашему Руководству по установке светодиодных лент на 12 В. Это руководство относится к лентам DC Flex и содержит всю информацию и полезные аксессуары, которые вам понадобятся для настройки освещения!

Светодиодные ленты переменного тока Flex

Возможно, вы хотите просто подключить что-то и работать, в этом случае светодиодные ленты AC Plug & Play созданы именно для вас.

Эти ленты немного шире, чем ленты с питанием от постоянного тока, их ширина составляет 9/16 дюйма, а высота — 1/4 дюйма. Не беспокойтесь об увеличении размера, так как они дают много света с 20 светодиодами на фут, излучающими 180 люмен в этом диапазоне. Лучшая часть? Это полоски plug-and-play, просто купите нужную длину, подключите к настенной розетке, и эти малыши готовы к работе!

Другим большим преимуществом этого типа является то, что они могут работать непрерывно до 150 футов!! Это позволяет без проблем бегать на длинные дистанции. Полосы не могут быть разрезаны с небольшими интервалами, как полосы DC Flex, но они все же могут резать каждые полметра. Если у вас есть пробел в вашем приложении, вы можете легко выбрать перемычку между полосами, чтобы соответствовать зазору и обеспечить беспрепятственное освещение.

Установка не такая простая, как у гибких полосок DC, поскольку они не имеют клейкой основы. К счастью, они поставляются с монтажными зажимами (1 на 3 фута) для крепления к поверхности. Для тех, кто не хочет иметь дело с зажимами или хочет, чтобы светодиодная лента располагалась очень плотно и прямо, 3-футовые монтажные дорожки были бы хорошим выбором для установки светодиодных лент.

Если вы работаете с более длинными кабелями (75 футов и выше), рекомендуется рассмотреть светодиодные ленты переменного тока . Эти полосы намного лучше работают на расстоянии, и вам не нужно будет покупать несколько блоков питания и диммеров, поскольку они могут работать прямо от сетевого напряжения 110–120 В переменного тока. Взгляните на наш обзор AC5050, в котором более подробно рассказывается об использовании этих ленточных светильников.

Светодиодный канатный светильник

Итак, теперь мы прошли мимо гибких полос и перешли к линейному светодиодному светильнику немного другого типа, светодиодному канатному светильнику. В отличие от плоских ленточных гибких полос, этот светодиодный светильник Rope заключен в круглый резиновый пластик диаметром 1/2 дюйма. Корпус обеспечивает водонепроницаемую веревку, которая может изгибаться во всех направлениях и имеет всенаправленные светодиоды. Это означает, что, в отличие от светодиодных лент Flex, которые излучают сверху, эти светодиодные веревочные светильники излучают вокруг всей веревки, нет задней стороны или области, где вы не могли бы видеть свет. Веревочный светильник не такой яркий, но отлично подходит для приглушенного акцентного освещения или просто приятного дополнения к вашей внешней террасе, патио, саду и т. д.

Этот светодиодный светильник LEThis похож на светодиодные ленты переменного тока Flex в том смысле, что он может подключаться прямо к стандартной настенной розетке и работать от сети 120 В переменного тока. Они не выделяют тепла и потребляют очень мало энергии, поскольку их мощность составляет всего 0,77 Вт на фут . LED Rope Light предлагается в теплом белом, холодном белом и синем цветах.

Веревка удерживает 12 светодиодов на фут с шагом в дюйм между ними. Световой поток значительно ниже, чем у других наших линейных опций: 6,3 люмен/фут для холодного белого и 5,5 люмен/фут для теплого белого. Мы предлагаем веревочный фонарь нестандартной длины 3, 9 м., 15, 30, 75, 105 и 150 футов. Как и светодиодные ленты переменного тока Flex Strips, Rope Light может быть подключен с помощью перемычек, но его длина может достигать 150 футов (150 футов) . При покупке каждых 3 футов канатного светильника мы прилагаем зажим для их крепления в любом месте. Эти веревки выглядят как обычные веревочные светильники в том смысле, что вы можете сказать, где расположен каждый светодиод, они не предназначены для постоянного, ровного свечения на всем протяжении. Исходящий свет отлично подходит для акцентирования определенных областей, но его недостаточно для автономного освещения комнаты.

Этот канатный фонарь очень выгоден и имеет расчетный срок службы 60 000 часов для белых и 100 000 часов для цветных. Они чрезвычайно долговечны и добавят приятный штрих вашему пятну. Используйте их в местах, где вам не нужен яркий свет или вам просто нужно что-то, чтобы привлечь внимание к части вашего дома или за его пределами. Взгляните на изображения выше, чтобы увидеть, как они обычно используются.

Светодиодные ленты высокой мощности

В эту последнюю категорию входят наши самые яркие ленты. В отличие от гибких лент и веревочных светильников, описанных выше, эти ленты имеют светодиоды для поверхностного монтажа средней и высокой мощности на более жесткой ленте.

Лента Duo

Светодиодная лента Duo под номером производится в США компанией LuxDrive . Если вы хотите сделать свой собственный линейный светодиодный светильник, это ваш световой двигатель для начала. Duo содержит 48 диодов Nichia 757 на печатной плате размером 1 фут на 1 дюйм. Есть встроенные драйверы, которые обеспечивают безопасность светодиодов, требуя только входного напряжения 24 В. Каждая полоса Duo Strip длиной 1 фут потребляет около 8 Вт при мощности более 870 люмен!

Duo можно разрезать на более мелкие сегменты для гибкости конструкции. Через каждые 3 дюйма есть пунктирная линия разреза, показывающая, где его можно расколоть на отдельные части с помощью резака для печатных плат (также подходят резаки для бумаги) или ножниц.

Сегменты полосы, короткие или полные, могут быть соединены до 8 футов за один раз. Это означает, что 8 полных полос Duo можно подключить последовательно к одному и тому же источнику питания. Если вы режете полосы меньше, просто убедитесь, что общая длина светодиодной ленты не превышает 8 футов.

Duo предлагается в широком диапазоне цветовой температуры (CCT) от 2700K до 6500K. Если вам нужен цвет, у Duo есть красный, желтый, зеленый и синий.

Хотите верьте, хотите нет, но на дуэте есть даже специальные светодиоды для садоводства. Варианты Nichia 757 для садоводства доступны как в 3000K, так и в 5000K. Эти светодиоды имеют очень широкий выходной спектр, который идеально подходит для растущих приложений.

ElaraStrip

Эта низкопрофильная полоса высокой яркости имеет размеры 12 x 0,45 дюйма и имеет 9 качественных мощных светодиодов Nichia на жесткой полосе со встроенными схемами и драйверами. Низкопрофильные светодиоды располагаются на полосе высотой всего около 0,15 дюйма, но обеспечивают угол обзора 120 градусов, поэтому вы можете упаковать эту полосу в труднодоступных местах, и она по-прежнему будет обеспечивать заливающее освещение.

Эти полосы продаются секциями по 1 футу, но вы можете соединить по 10 штук вместе, чтобы получилась полоса длиной 10 футов. Хорошая часть этих полос и их соединения заключается в том, что они уже оснащены разъемами на концах, поэтому все, что вам нужно сделать, это соединить их вместе. Кроме того, вы также можете разрезать полоски пополам по 6 дюймов, если вам нужно, чтобы они поместились в определенном месте, обратите внимание, что вы можете разрезать их только пополам, если вы разрежете их в другом месте, полоска не будет работать. Это дает вам большой контроль над созданием полосы высокой яркости нестандартной длины.

Полоску ElaraStrip можно приобрести в теплом белом, нейтральном белом, холодном белом, красном, синем и зеленом цветах. 9 светодиодов Nichia высокого качества и излучают яркий свет 200 люмен/фут . Эти полосы отлично подходят для линейных приложений, где вам нужен более яркий свет. Их можно использовать в бухтах и ​​для акцентного освещения, общего освещения, освещения шкафа, а также они отлично подходят для заливающего света на стену. На самом деле они используются в продаваемом нами приспособлении под шкаф, которое называется LVL2 (на фото слева). Для освещения бухты и акцентного освещения они могут быть слишком яркими, но не беспокойтесь, поскольку они обеспечивают диммирование 0–10 В и полностью совместимы с нашим настенным диммером 0–10 В. Если вы хотите диммировать, вам понадобится жгут проводов ElaraStrip, который подключается прямо к 4-контактному разъему в начале полосы, а затем имеет два набора проводов для вашей входной мощности и вашего диммера.

Электропитание Elara Strip легкое, так как оно потребляет 12-25 В постоянного тока и потребляет 4,5 Вт на фут. Вы можете легко подключить питание, используя жгут проводов сверху, или у нас есть другой вариант в виде разъема питания ElaraStrip, который подключается прямо к 4 контактам на конце полосы и имеет 2,5-миллиметровую цилиндрическую вилку на другом конце, где настольное питание питание может быть подключено прямо в. Для мощной светодиодной ленты это чрезвычайно легко запитать, чтобы получить отличное качество, яркий свет.

Эта лента идеальна, когда пространство ограничено, но нужно много света. Он имеет чрезвычайно низкий профиль и имеет встроенные драйверы, поэтому вам не нужны какие-либо громоздкие драйверы в приложении. Эта полоса также имеет собственный термоконтроль, поэтому, когда светодиоды слишком горячие, они компенсируют это и охлаждаются, поэтому вам не нужен громоздкий радиатор, если вы работаете в ограниченном пространстве. Обратите внимание, что это снижает яркость, так как немного затемняет светодиоды, поэтому, если вы хотите максимально яркий свет, который вы можете получить, поместите его на алюминиевую плоскую планку или небольшой материал для теплоотвода, чтобы контролировать тепло, чтобы автоматический термоконтроль не срабатывает, снижая эффективность полосок.

LuxStrip

LuxStrip — это, по сути, ElaraStrip на стероидах, и одним из лучших моментов является то, что его можно полностью настроить под свои нужды. Эта полоса размером 12 x 0,95 дюйма может содержать 6 светодиодов по вашему выбору. Выберите один из вариантов Luxeon Rebel и Cree XLamp, а также желаемые цвета и оптику. Таким образом, вы можете настроить эти полосы для общего освещения, наружного освещения, световых полос для транспортных средств или светильников для выращивания и освещения рифовых резервуаров с различными доступными цветами.

LuxStrip продается кусками по 1 футу, которые можно соединять до 12 футов в длину. Они поставляются с соединениями на обоих концах для легкого соединения, как LuxStrip, но если вы соединяете полосы и вам нужен зазор в вашем приложении, вы можете использовать жгут проводов Luxstrip и специальный жгут, чтобы соединить их вместе. Их также можно обрезать каждые 2 дюйма для более конкретной длины, убедитесь, что полоса не обрезана меньше 4 дюймов, иначе она не будет работать правильно.

6 светодиодов на полосе могут работать при токе 350 мА, 500 мА и 700 мА, который выбирается при оформлении заказа. Это означает, что мощность на фут будет составлять 7-15 Вт в зависимости от выбранного вами тока возбуждения. Это светодиоды высочайшего качества, и если вы запустите их на максимум для этой полосы (700 мА), они будут излучать 1000 люмен на фут! Схема встроенного драйвера включает затемнение 0–10 В, поэтому при необходимости вы можете уменьшить яркость с помощью нашего низковольтного диммера. При токе 700 мА LuxStrip будет сильно нагреваться, поэтому вам понадобится радиатор для рассеивания тепла, чтобы не сжечь светодиоды и встроенную схему. Мы рекомендуем использовать алюминиевый плоский стержень для подложки, так как он сохраняет низкий профиль и защищает от избыточного тепла.

Стандартный источник питания 24 В постоянного тока идеально подходит для использования с LuxStrip и может быть легко подключен с помощью жгута проводов LuxStrip или разъема питания LuxStrip, который поставляется с цилиндрическим разъемом и опциями диммирования/без диммирования. Напряжение управления питанием и диммированием подключается от полосы к полосе через низкопрофильный межплатный разъем на конце полосы и использует уникальное поляризованное соединение для надежной сборки.

В общем, если вы ищете самую яркую полоску, то это то, что вам нужно. Это может быть очень ярким и может осветить любую область, в которой вы нуждаетесь. Под шкафами, за матовой линзой, в нишах высокого потолка, какой бы ни была линейная площадь, эта полоса обязательно даст вам высокую яркость и довольно проста в настройке. Еще одним плюсом является то, что это единственная полоска, которую можно использовать с оптикой для управления светом, если вам нужна полоска для фокусировки на определенной области. Эта полоса, произведенная в США, поставляется с лучшими вариантами светодиодов, доступными с ведущими в отрасли светодиодами Cree и Luxeon. Так что получайте удовольствие от этой полоски и адаптируйте ее к тому, как вам хочется, в конце концов, выбор за вами.

Завершение полного руководства

Вот и все, что касается нашего обзора светодиодных лент. Покупка светодиодных лент не должна быть сложным процессом, если вы знаете, что искать. Ключ для вас при покупке светодиодных лент — убедиться, что вы знаете свои области применения и ограничения по площади, а затем понимаете свои варианты установки, требования к мощности и цвета.
