Комфортная высота ступеней лестницы: стандарты и ГОСТ, в доме шаг и норма ширины, схема оптимальная, удобная и минимальная

Содержание

стандарты и ГОСТ, в доме шаг и норма ширины, схема оптимальная, удобная и минимальная

Оптимальный размер ступеней позволит сделать лестницу комфортной и безопасной

Существуют специальные нормы и стандарты, которые регламентируют оптимальный размер ступеней на второй этаж. Если соответствовать требуемым стандартам, то лестница прослужит долгие годы, при этом, не подвергая своих хозяев ненужному риску.

Стандартные ступени лестницы

Помимо всего прочего, лестницы должны учитывать и требования хозяев.

А именно:

  • Подходящее оформление;
  • Эстетичный вид;
  • Комфорт;
  • Безопасность.

И плюс к этому – соответствие ГОСТ и СНиП, чтобы лестница могла не только радовать глаз, но и служить долгие годы. Именно эти стандарты, а так же некоторые другие, не менее важные, параметры обеспечивают безопасное движение по лестнице.

Это особенно актуально для семей, где проживают дети или пожилые люди. Сама лестница может быть любой по дизайну и внешнему виду – это зависит исключительно от личных предпочтений.

Но выбор покупателей чаще всего останавливается на деревянных конструкциях: самых прочных, устойчивых и красивых.

Самыми удобными и безопасными по праву считаются стандартные ступени. Их параметры так же регламентированы: высота 15-19 см, а ширина – 30. В обычной деревянной лестнице ширина равняется 27 см, однако на поворотах или на марше на ступеньку наползает так называемый свес (или носик). Его ширина как раз равна недостающим трем сантиметрам.

Лестница — неотъемлемый атрибут для частного или загородного дома. И отделка лестницы является важным вопросом. Подробнее о том, как защитить ступени лестницы от воздействий окружающей среды и сделать их красивыми, читайте в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/stupeni-dlya-ulichnykh-lestnits.

Размер ступенек лестницы: ГОСТ

Для того чтобы не приходилось ломать голову, какими же должны быть ступеньки, а удобный спуск или подъем не приносил проблем, были созданы специальные нормативы: они учитывают все необходимые стандарты и подробно расписывают весь порядок работ. Самой важной частью лестницы являются, конечно, ступени.

Например, когда составляется чертеж будущей лестницы, необходимо посчитать такие параметры:

  • Угол наклона ступенек;
  • Их же ширину;
  • Высоту;
  • Ширину самого марша;
  • Глубина проступи;
  • Ширина шага.

Для стандартного частного дома минимальная ширина должна быть 70 см, не учитывая перил и поручней – их ширина считается отдельно. ГОСТ не рекомендует сужать лестницы, но допускает подобное конструирование – для лестниц типа «гусиный шаг» или же чердачных.

Ширину шага необходимо высчитать. Обычно, для частных домов – это от 60 до 65 см. При подсчете берут формулу 2Ш+В=60-65, где 2ш – это две ширины, а В – высота ступени.

Оптимальный размер ступеней лестницы в доме

При расчете размеров ступеней на второй этаж, нужно знать некоторые нюансы.

Это:

  • Размер подступенка 15-18 см;
  • Проступь – 30 см;
  • Комфортная длина ступени от метра, лучше 120 см.

Количество самих ступеней посчитать не слишком сложно. Для этого нужно знать такой параметр, как высота этажа. Точность должна быть абсолютной, иначе ступени будут отличаться по размеру. Нормативы рекомендуют установить высоту ступеней в 15 см, но она может незначительно варьироваться.

Далее нужно получившуюся высоту этажа в сантиметрах поделить на высоту ступеней, а затем отнять единицу, так как последняя ступенька выйдет сама.

И необходимо учесть просвет, то есть высоту от ступеньки до верхней преграды. Это минимум два метра – иначе придется постоянно накладывать повязки на голову: будут ушибы. Чертежи и расчеты рекомендуется доверить специалистам – без нужных навыков есть вероятность фатальных ошибок. Очень важно произвести длительную и полную подготовку, чтобы избежать различных трудностей.

Благодаря подсветке ступеней можно существенно улучшить эстетические качества лестницы. Расскажем про варианты подсветки ступеней в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/podsvetka-stupenej-lestnitsy.

Каков стандартный размер ступеней лестницы

Стандартные размеры ступеней указаны в ГОСТ и СНиП – по этим нормативам получаются практически идеальные конструкции.

Основные стандарты, которые нужно учитывать:

  • Ступени не должны отличаться по размеру, максимум – 5 мм;
  • Высота ступени не должна быть ниже 15 см, но и не должна превышать 20 см;
  • От двери до лестницы – не меньше метра, но при этом расстояние должно превысить ширину самой двери;
  • Размеры свеса – максимум 3 см;
  • Глубина проступи от 23 до 35 см;
  • Самая узкая часть забежных ступеней – 10 см, широкая – 40 см, а ходовая полоса – 25 см.

Для складных лестниц рекомендуются параметры не менее 600х1000х1200, чтобы она оставалась безопасной. Если конфигурация и наличие свободного пространства позволяют, то ступеньки можно сделать намного шире. Это пригодится для того, чтобы на второй этаж можно было удобно заносить мебель или другие габаритные предметы. Есть и еще один плюс – лестница с широкими ступенями смотрится внушительно, презентабельно и дорого.

Для винтовой лестницы параметры не слишком сильно отличаются. Ширина ступенек – не ниже предела в 20 см. Рядом с центральной балкой – от 10 см, а в самой широкой части – 40.

Стоит учитывать, что все ступени необходимо монтировать под углом в 1 градус, что поможет избежать скопления воды, грязи и пыли на лестнице.

Шаг ступеней лестницы

Этот параметр является чуть ли не самым главным. От него проводятся другие расчеты, и от него же зависит комфорт и безопасность передвижения по будущей лестнице. Неправильно рассчитанный шаг может привести даже к ухудшению самочувствия – от излишнего напряжения для сохранения устойчивости часто болят ноги, особенно у пожилых людей.

Расчет производится по определенным требованиям, которые в итоге могут отличаться от СНиП. Это не страшно, ведь строительные нормы только обобщают сведения.

Итак:

  1. Сумма ширины проступи и высоты подступенка должна оказаться около 440 мм, с учетом угла уклона самой лестницы. Ведь, чем он больше, тем выше высота подступенка.
  2. При сложении двойного размера подступенка и ширины проступи обязательно должно выйти от 600 до 650 мм.
  3. Абсолютно безопасными являются лестницы, у которых разность между размерами подступенка и проступи около 46 мм.
  4. Высота и ширина ступеней должны отличаться максимум на 5 мм.
  5. Длина балок для лестницы влияет на крутизну (она будет практически вертикальной), которая в свою очередь может влиять на высоту ступенек.
  6. Высота будет влиять на количество, а так же на ширину.

Если что-то не сходится, не получается или выходит, но далеко не так, как планировалось, то отчаиваться не нужно. Возможно, дело не в ошибках – решить это можно изменением конфигурации и типа лестницы.

Стильно украсить лестницу и сделать ее оригинальной можно при помощи красивой плитки. О том, как самостоятельно облицевать лестницу плиткой и как правильно выбрать материалы, читайте на нашем сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/plitki-dlya-lestnitsy.

Ширина ступени лестницы: норма

Так какие допустимые нормы ширины? Все параметры лестницы очень зависят друг от друга. Ширина напрямую зависит от получившейся в результате расчетов высоты.

При этом нужно опираться на некоторые правила:

  • Идеальной шириной пролета для частного дома будет 120 см;
  • Ширина же ступени – от 25 см;
  • При наличии перил – 80 см;
  • При отсутствии перил – 60 см;
  • Для маршевых – не менее 60 см, исключая конструкции типа «гусиный шаг».

Конечно же, при определении ширины стоит опираться и на свою ногу – она должна полностью удобно помещаться на ступеньке.

Также, исключением из правила будут и раскладные лестницы – их ширина может быть меньше, но никак не ниже порога в 20 см.

От ширины будет зависеть и угол, то есть наклон лестницы. Для примера: при ширине в 20 см, то оптимальная высота будет такой же, а угол наклона – ровно 45 градусов. А вот если ширина 40 см, при этом высота будет 10 см, а угол будет равен 14 градусам и 10 минутам.

Из-за развития технологий и появления множества других материалов, из которых изготавливаются лестницы, различных норм и требований стало куда больше. Соответствовать им полностью редко у кого выходит – именно поэтому и рекомендуется обратиться к специалистам или же приобрести готовую конструкцию, а не пытаться воздвигнуть ее своими руками – тут навык нужен.

Есть еще несколько деталей, о которых важно знать:

  1. Если лестницу будут эксплуатировать постоянно, то она должна быть стационарной.
  2. Лестничные площадки должны быть равны ширине ступеней.
  3. Необходимо обратить внимание на СНиП, регламентирующий высоту перил – от потолка до поручня должно быть не менее 190 см, а лучше 200.

Оптимальные размеры ступеней лестницы (видео)

Лестница в доме или квартире – вещь нужная и полезная. Устанавливать лифт – по крайней мере, дорого, да и бессмысленно, ради двух-то этажей. Правильный подбор и верная схема чертежа гарантируют, что лестница прослужит долго, а так же станет украшением дома.

Оцените статью: Поделитесь с друзьями!

оптимальные ширина, высота, шаг ступеней, нормы лестничного марша

Размеры лестницы зависят напрямую от ее конструкции и материала изготовления. Если допустить ошибки в расчетах, то сооружение может выглядеть неприглядно и стать потенциально опасным. Как избежать ошибок при проектировании и правильно произвести расчеты – читайте в нашей статье.

1

Какие конструкции лестниц бывают и из чего их лучше изготовить

В зависимости от места расположения можно выбрать один из следующих вариантов:

  • Одномаршевые. Такой тип встречается крайне редко, поскольку не подходит для использования в помещениях стандартной высоты. Чаще всего конструкции подобного рода используются для спуска в подвальные помещения, а также при обустройстве подъемов на небольшие высоты на улице. Когда лестница имеет большую длину, на ней обустраиваются специальные промежуточные площадки для организации отдыха при подъемах.
  • Двухмаршевые. Наиболее распространенный тип, встречающийся как в жилых, так и административных зданиях, имеющих два этажа. Могут иметь стандартные формы или быть исполнены в форме буквы «Г». Недостаток конструкции – необходимо наличие большой площади для сооружения.
  • Винтовые (криволинейные). Такие лестницы обустраиваются с целью экономии полезной площади. Из-за своей неординарной конструкции могут представлять опасность для детей и стариков, особенно при небольшой ширине.
  • Комбинированные. Лестницы содержат различные элементы. Благодаря их правильной компоновке можно создать уникальные сооружения, которые будут как практичными, так и эстетически привлекательными.

Самые распространенные лестницы в двухэтажных домах — двухмаршевые

В зависимости от функционального назначения и условий эксплуатации выбирают материал, из которого будет изготовлена будущая лестница. Она может быть сделаны из одного материала, например, дерева или бетона, или состоять из нескольких . Такие варианты принято называть комбинированными. Для эксплуатации на открытом воздухе стоит использовать стройматериалы, которые будут стойкими к атмосферным воздействиям. Для этого прекрасно подойдет бетон, стекло, металл и пр. А вот лестницы внутри помещений менее прихотливы, хотя и к ним могут предъявляться серьезные требования, особенно если находятся они в местах с большим пассажиропотоком.

При создании лестниц из натуральных материалов рекомендуется обрабатывать их специальными пропитками, которые предотвращают воздействия вредных факторов. При правильном подходе сооружения можно использовать не только внутри, но и снаружи помещений. Обработка проводится как после окончания всех работ, так и на этапе сооружения лестницы. Деревянные, металлические, бетонные, кирпичные конструкции – все они нуждаются в периодической защите, чтобы исключить коррозию, разрушение и гниение.

2

Основные характеристики лестниц – на что обратить особое внимание

При проектировании лестниц необходимо создать такую конструкцию, которая будет максимально удобной для ежедневного использования. Для этого существуют нормы и стандарты, позволяющие сделать сооружение комфортным и безопасным. Важное значение отводится и ширине. В частных домах этот параметр варьируется от 80 до 140 см, в общественных же зданиях он стартует от 135 см и ограничивается 240 см. Если лестницу планируют использовать во время эвакуации как запасный выход, размеры лестничного марша должны быть не меньше 90 см.

Для лестниц с большим количеством ступенек нужно обустраивать промежуточные площадки

Когда конструкция имеет большое число ступеней, предпочтительнее обустраивать промежуточные площадки. Их ширина складывается из ширины двух маршей и еще дополнительных 10 см. При возможности рекомендуется делать площадку больших размеров – более широкую. Угол наклона лестничного пролета – пространства между двумя площадками – должен лежать в промежутке между 26 и 45 градусов. Оптимальное значение составляет 23–37 градусов.

Конструкции, имеющие вспомогательное значение, а также ведущие в подсобные помещения и подвалы, имеют уклон от 33 до 36 градусов. Чем меньше имеется места, тем круче будет лестница. При невозможности обеспечить наклон лестнице больше 23 градусов, рекомендуется сменить сооружение на пандус для большего удобства. А вот при значении более 45 градусов лучше выбрать приставную лестницу или ее раскладной аналог.

Все ступени должны иметь одинаковый размер, причем для первой и последней разрешается делать исключения, чтобы была возможность вписать ровное число ступенек. Согласно ГОСТ стандартная высота ступени любой лестницы лежит в диапазоне от 12 до 25 см. В многоквартирных домах с несколькими этажами этот показатель не должен превышать 19 см. При обустройстве лестницы минимальное число ступеней должно составлять не менее 3 штук, в противном случае конструкцию заменяют на пандус. Рекомендуемое максимальное количество ступеней в марше – 16, в противном случае необходимо или увеличить высоту ступеней, или изменить конструкцию лестницы.

Лестницу следует оборудовать ограждением, особенно, если в доме есть дети

Расстояние от ступеней до потолка должно быть не менее 2 м. Обязательно лестница должна иметь ограждение, хотя некоторые современные конструкции могут сооружаться и без них. Если есть маленькие дети, расстояние между элементами ограждений следует делать минимальным. Рекомендуется его заделать закаленным или оргстеклом. Ограждение должно быть прочным и рассчитано на вес более центнера. Оптимальная высота ограждения с перилами должна составлять 90–100 см, для детей рекомендуется сделать дополнительный поручень на высоте от 70 до 75 см. Обязательно необходимо предусмотреть освещение конструкции в темное время.

Интересно! Чтобы вписать в помещение лестницу, имеющую стандартные размеры, нужно, чтобы расстояние до потолка было кратно 15.

3

Расчет основных элементов конструкции

Рассчитать корректный размер ступени можно, зная глубину проступи и высоту подступенка. Шаг ступеней лестницы напрямую влияет на безопасность и удобство пользования конструкцией. Безопасным сооружение считается в том случае, если сумма этих двух показателей равна 46 см: 26+20, 28+18 и подобное. Это так называемая формула безопасности, а идеальным значением считается показатель 29+17. Однако на практике не всегда есть возможность реализовать оптимальные размеры ступеней лестницы в соответствие с приведенными значениями.

В этом случае рекомендуется воспользоваться формулой Блонделя, которая за основу берет средний шаг человека:

b+2h=60…65 см, где

b – ширина проступи;

h – высота ступеньки.

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Высота этажа, ммЧисло ступенейВысота ступеньки, ммШирина проступи, мм
2250

(подвальные помещения)

12118260
13173260
250014179260
14179290
275015183260
16172260
16172290
300017176290

Важно! Наибольшая допустимая глубина проступни в домашнем строительстве не должна превышать 32 см!

Рассчитать количество ступеней самостоятельно не так-то и сложно. Необходимо для этого знать высоту помещения. Это значение необходимо разделить на высоту ступеньки. Если итоговый вариант имеет дробное значение, берётся только целая часть. В этом случае, как говорилось выше, допускается делать нестандартной первую или последнюю ступень. В некоторых случаях сооружают под лестницей специальный подиум, высота которого подобрана таким образом, чтобы итоговое число ступеней было целым без округления.

Для расчёта глубины ступеней берётся показатель среднего шага человека. Он имеет значение 63 см. От этой цифры нужно отнять двойную высоту подступёнка. Часто конструкции оборудуют проступью – это специальная накладка на ступень, изготавливаемая из прочных пород древесины толщиной 50 мм.

Для вычисления площади помещения, которая будет отведена под лестницу, необходимо перенести конструкцию на плоскость. Она будет иметь форму прямоугольника, одна сторона которого равняется выбранной ширине марша, а вторая – проекции его длины. Рассчитать второй показатель не составляет труда. Для этого глубину ступеней необходимо умножить на их количество.

Теперь можно вычислить длину лестничного полотна. Квадрат этого значения равняется сумме квадратов ширины марша и проекции его длины. Точное значение будет равно квадратному корню из полученного результата. В этом случае дробную часть значения тоже нужно отбросить. Определяя угол наклона, необходимо узнать значение синуса прямого угла отношения этажной высоты к длине лестничного марша.

Размер ступеней лестницы, нормативные требования и расчет

Удобство лестницы во многом зависит от правильного расчета ступеней.

Все мы, ежедневно поднимаясь по лестнице, не задумываясь ставим ногу на нужную высоту, а в том случае, если какая-то из ступеней будет чуть выше или, наоборот, ниже, мы непременно получим пару ссадин и синяков. Почему же в большинстве случаев подъем по лестнице удобен? Дело в том, что существуют требования ГОСТ, по которому высота ступени не должна быть меньше 12, но и не больше 20 см. Безусловно, выше уже некуда, но как решить какая высота ступеньки будет оптимальной для восхождения по конструкции?

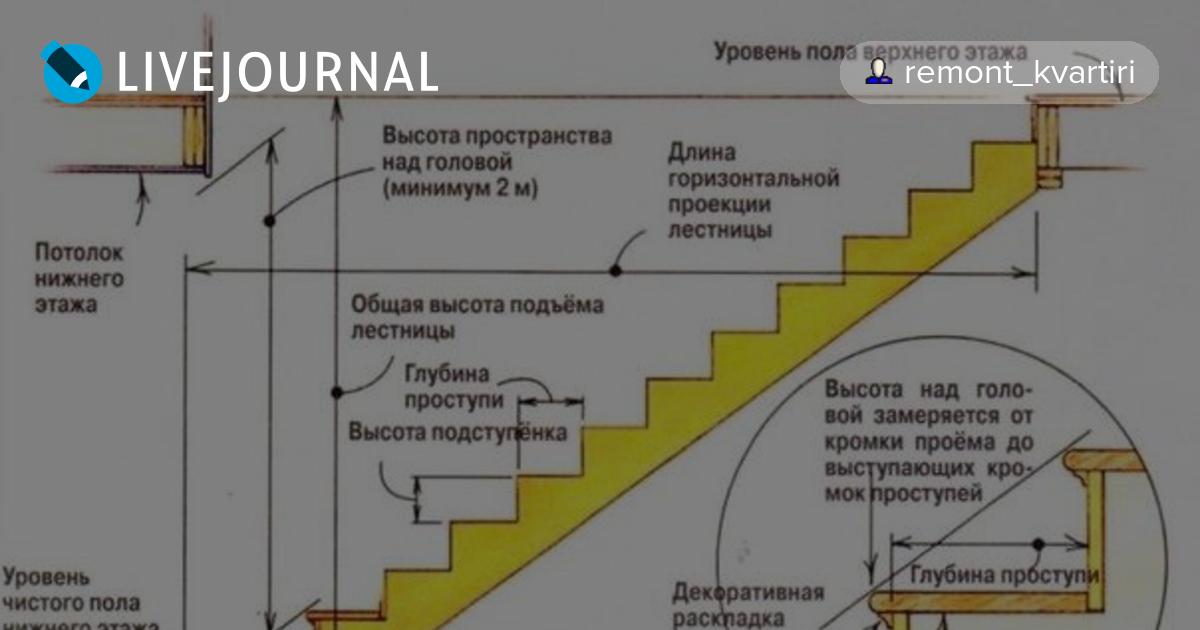

Основные параметры лестниц

Параметры лестниц и размеры всех ее элементов строго регламентированы ГОСТ и СНиП. В них отображены как минимально допустимые значения, так и максимальные. В зависимости от вида и назначения конструкции, размеры могут меняться.

  • Угол наклона лестничной конструкции для дома не должен превышать 45 градусов, при большем наклоне будет тяжело и небезопасно подниматься по лестнице. Для общественных зданий угол наклона установлен в 30 градусов. Чем ниже угол наклона, тем больше места необходимо для установки конструкции. Стандарты наклона различных типов лестниц
  • Стандартная ступенька состоит из двух элементов: проступи (представляет собой горизонтальную часть ступени, на которую мы ставим ногу) и подступенка (вертикальная поверхность, поддерживающая проступь). Высота подступенка и есть высота ступеньки. 1. Подступенок.
    2. Проступь.
  • Нужно высчитать размер шага каждого члена семьи и определить среднее значение. Обычно эти параметры варьируются в пределах от 55 до 65 см. Размер шага среднестатистического взрослого человека.
  • При возведении лестничной конструкции следует помнить, что ширина марша должна быть подходящей для комфортного подъема по ней двух человек одновременно. Винтовая же лестница не может быть настолько широкой и предназначена для подъема/спуска одного человека. В большом доме главная лестница может быть довольно широкой.
  • Глубина проступи маршевой и винтовой лестницы различается. Так, прямая лестница имеет ступеньки одинаковой глубины, а у винтовой они сужаются у опорного столба, который держит всю конструкцию винтовой лестницы. Соблюдение стандартов размеров особенно важно для винтовых конструкций.
  • Высота ступенек не должна быть слишком низкой/высокой, что может стать причиной падения, не комфортного спуска и подъема. Это особенно актуально для жилых домов. Очень важно также, чтобы все ступени были одинаковой высоты.

Чтобы построить удобную и прочную конструкцию, следует правильно рассчитать все необходимые величины.

Норма

Общепринятые нормы были рассчитаны и протестированы не одним человеком, поэтому, если вы не хотите считать и подгонять размеры лестницы под себя, то необходимо брать за основу стандартные размеры, закрепленные в СНиП и ГОСТ.

Маршевые лестницы

Для обеспечения комфортных условий для подъема, необходимо устанавливать ступеньки глубиной в 30 см и высотой в 15 см. Эти расчеты производились, исходя из средней длины человеческого шага.

Оптимальные размеры ступеней маршевой лестницы.

В частных домах эти параметры можно уменьшить, например, вместо 30 сделать 20-25, но в таком случае лучше сделать ступени без подступенка.

Отсутствие подступенка не сказывается на удобстве пользования лестницей.

Винтовые лестницы

Винтовая лестница существенно экономит место в помещении. Ее ступени отличаются по виду и форме от обычных маршевых лестниц, что делает спуск по ним менее удобным. Для того, чтобы нога устойчиво стояла на проступи, винтовую лестницу следует делать без подступенков. Что касается ширины самой конструкции, то будет достаточно и 200см.

Существуют, правда, и куда более широкие конструкции, но в частных домах они устанавливаются крайне редко.

Расчет оптимальных размеров

Высота подступенка влияет на удобство всей лестничной конструкции и каждой ступени в отдельности. Оптимальная его высота в жилом доме не должна быть меньше 14 см, но и не должна превышать 17 см. Эти размеры зависят от высоты самого помещения и находятся в прямой зависимости от величины шага человека.

Низкие ступени с глубокой проступью иногда устанавливаются на лестницах, ведущих к крыльцу.

Узнать ширину шага лестницы достаточно легко, если вспомнить простейшие знания по математике. Для этого нужно взять значение глубины проступи и высоты подступенка вашей будущей лестницы и подставить в формулу для расчета: 2а + в = 60. Где а — глубина проступи, а в — высота подступенка. При необходимости данные можно подкорректировать и выявить идеальный размер. Альтернативный метод расчета размера ступеней Рассчитать количество ступеней проще всего. Для этого берется высота помещения (т.е. расстояние от пола первого этажа до пола второго) и высота подступенка. Делим высоту помещения на высоту подступенка и получаем количество ступеней. В идеале, количество ступеней должно быть нечетным, поскольку удобнее начинать подъем и заканчивать с одной ноги.

Совет! Если количество не получается нечетным, то следует подумать над тем, чтобы верхнюю или нижнюю фризовую ступень сделать чуть ниже или чуть выше, чем все остальные.
При помощи данной таблицы вы сможете определиться с размером и количеством ступеней.

Соотношение высоты подступенка к глубине проступи влияет на удобство и безопасность всей лестницы. Любая лестница должна не только подходить по размерам, но и отвечать правилам безопасности. Здесь опять же нужно знать глубину проступи и высоту подступенка. Если сложить эти размеры, должно получиться около 46 см. Чтобы понять насколько удобна ваша лестничная конструкция, необходимо обратиться к формуле комфорта: а —в = 12 см. Где “а” — глубина проступи, а “в” — это значение высоты подступенка. Если при расчете по этой формуле выходит значение 12 см, значит ваша лестница будет комфортной и удобной.

Совет! Существуют специальные программы, которые помогут вам высчитать необходимые размеры для проектирования конструкции. При этом некоторыми из них пользоваться очень просто.

Бесплатный сервис для расчета размера ступеней и других элементов лестниц

Ширина марша

Этот параметр установлен действующими нормами и правилами. В небольших домах конструкция может иметь ширину 70-80 см, не считая перил и ограждений. Этой ширины будет достаточно для того, чтобы взрослый человек спокойно, не цепляя углов, поднялся и спустился по лестнице. Два человека вряд ли смогут разминуться на такой площади. Стандартная ширина должна варьироваться между 90 см и 100 см. Для большей безопасности понадобятся перила, но это займет еще некоторую площадь помещения (примерно 30-40 см.), так что при планировании ширины марша это необходимо учитывать.

Подъем по столь узкой лестнице может стать настоящим испытанием, особенно для человека, страдающего клаустрофобией.

Глубина ступеней

Глубина проступи является важным фактором на пути к комфортному перемещению с этажа на этаж, поэтому нужно тщательно продумать этот момент и определить оптимальную глубину проступи. По ГОСТу она может варьироваться в диапазоне от 23 см до 30 см, но можно отойти от нормы и прибавить по паре-тройке сантиметров. Главное не забывать о формуле комфорта. Если глубину ступени увеличить до 35-40 сантиметров, то, во-первых, конструкция будет выглядеть громоздко и вольется не в каждый интерьер, а, во-вторых, высота подступенка в этом случае должна быть тоже изменена. Безусловно, можно совсем отказаться от установки подступенка, оставить лишь проступь. Это допустимо лишь в случае криволинейных лестниц или, если вы преследуете цель облегчить саму конструкцию. В криволинейных лестницах размер забежных ступеней будет зависеть от других факторов. Их применяют вместо поворотных площадок для обустройства плавного перехода на второй этаж и экономии места в доме.

Именно неравномерная глубина забежных ступеней делает их неудобными.

Забежные ступени

В криволинейных и поворотных конструкциях используются забежные ступени. Они по своему виду отличаются от обычных ступеней в прямом марше. Напоминают усеченный треугольник или трапецию. Высота подступенка в них будет стандартной. Однако, глубина ступени отличается. Так, глубина проступи в самой узкой ее части (у центральной опоры) не должна быть меньше, чем 10 см. Тогда как глубина ее внешней стороны не должна превышать 40 см. Это и будет самый оптимальный размер для забежных ступеней, чтобы лестница была максимально удобной и комфортной.

Совет! Проверяйте все данные по несколько раз с помощью инструментов и на калькуляторе. Нередко бывает, что из-за одной досадной ошибки приходится все переделывать.

Для того, чтобы сделать чертеж будущей конструкции, нужно узнать ее размеры, самые важные из них описаны в этой статье. В процессе создания лестничной конструкции нужно помнить одно простое правило: «Семь раз отмерь и один раз отрежь». Торопиться никуда не нужно, лучше действовать с чувством, с толком, с расстановкой.


ГОСТ, виды, размеры, общие требования

Дата: 29 ноября 2017

Просмотров: 4972

Коментариев: 0

Одним из основных, конструктивных элементов зданий являются лестницы. Они проектируются в соответствии с требованиями строительных норм и положениями действующих стандартов. Для обеспечения безопасного передвижения по лестничным маршам и удобства эксплуатации должны соблюдаться конструктивные параметры, в том числе высота ступени лестницы. ГОСТ регламентирует оптимальные соотношения размеров главных элементов лестничных конструкций. Остановимся на положениях нормативных документов.

Высота и разновидности лестничных ступеней

Согласно положениям действующих нормативных документов, расстояние по вертикали между опорными поверхностями называется высотой ступеней. Этот показатель индивидуально определяется для различных лестничных конструкций.

Строительство лестницы в жилом доме, равно как и строительство самого дома, должно обязательно осуществляться по проекту

Говоря о связи расстояния между ступенями с конструктивными особенностями лестницы, важно знать, какие существует ступени:

  • стандартные. Располагаются рядами с одинаковым смещением, являются опорным элементом лестничных конструкций;
  • забежные. Отличаются изменяющейся шириной опорной площадки, используются при плавном повороте марша на участке подъема;
  • площадочные. Позволяют изменить направление поворотных лестничных маршей, размещаются со стандартным смещением по вертикали;
  • открытые. Лестница открытой конструкция выполняется без подступенка, что создает эффект легкости и облегчает визуальный осмотр пролета;
  • закрытые. Смотрятся стандартно, обладают повышенной прочностью благодаря вертикально расположенному подступенку;
  • консольные. Нависающая часть консольно смещена относительно вертикальной планки, что увеличивает ширину площадки.

Высота определяется индивидуально на основании расчетов в соответствии с требованиями строительных норм и правил, учитывает ряд параметров:

  • угол, под которым лестничные марши наклонены относительно горизонтальной плоскости;
  • глубину ступени или, как ее называют, ширину проступи, играющую основную роль при расчетах;
  • количество опорных площадок (ступеней), согласно которым распределяется высота пролета.

Для удобства использования, наряду с указанными параметрами, важна также ширина лестницы, ГОСТ ее также регламентирует.

Эксплуатационные параметры для ступеней различных конструкций определяются по общему алгоритму. Однако в ряде ситуаций возможны отклонения от стандартных решений.

Перед строительством лестницы, необходимо ознакомится с соответствующими нормативными документами

Какой размер ступени для лестниц ГОСТ рекомендует

Строители и проектировщики утверждают, что комфортная эксплуатация лестниц невозможна без правильно подобранных габаритов. С этим сложно не согласиться. Стандартная методика определяет оптимальную высоту по зависимости, учитывающей среднестатистическую величину человеческого шага, а также глубину ступени.

Она выражается следующим соотношением – 2h+l=600–640. Расшифруем значения, указанные в данной формуле:

  • h, мм – расстояние по вертикали между двумя рядом расположенными горизонтальными площадками ступеней;
  • l, мм – ширина ступеньки, на которую опирается нога человека при передвижении по лестничному маршу;
  • 600–640 – среднестатистическое значение величины шага, которое выраженно в миллиметрах.

Руководствуясь приведенной формулой можно разработать проект любой лестницы, по которой безопасно и комфортно перемещаться. Для создания лестницы идеальной конструкции рассмотренное соотношение является оптимальным.

При проектировании лестничных конструкций используются также формулы, которые характеризуют следующие характеристики:

  • безопасность. Она обеспечивается путем соблюдения соотношения h+l=450;
  • удобство. Она гарантируется при соблюдении зависимости l–h=120.

Для выполнения расчетов необходимо подставить в указанные формулы необходимое значение, выраженное в миллиметрах. Путем несложных вычислений можно получить оптимальный размер ступени.

При проектировании лестницы следует соблюдать нормативы ГОСТ и СНиП

Проектируем по ГОСТ лестницы – размеры ступеней и определяющие факторы

Для правильного расчета лестничной конструкции необходимо учитывать рекомендуемые стандартом параметры ступенек, выраженные в сантиметрах:

  • высоту – 15–20;
  • ширину – 20–32;
  • нависание – максимум 3.

При этом предельно допустимое отклонение размеров между параллельно расположенными элементами одного пролета составляет не более 0,5 см.

Нормативные документы также предусматривают размеры ступеней лестниц, предназначенных для эвакуации людей в экстремальных ситуациях:

  • глубину ступени – 25 см;
  • высоту подступенка – 22 см.

При выполнении проектных работ и определении конструктивных особенностей будущей лестницы необходимо учитывать комплекс факторов:

  • интенсивность передвижения людей по лестничному пролету;
  • нагрузки, которые могут воздействовать на лестничную конструкцию;
  • конструкцию будущей лестницу и технологии, применяемые при ее изготовлении;
  • особенности дизайнерского оформления;
  • наличие дополнительных опор и размещение конструкции в интерьере.

К проектированию следует приступать только после анализа и выполнения расчетов с учетом условий эксплуатации.

Параметры лестницы по госту – размеры и общие требования

Стандарт обращает внимание, что необходимо соблюдать следующие требования:

  • угол наклона лестницы – 25–45 градусов для безопасного передвижения;
  • ширина пролета – как минимум 100 см для удобства перемещения;
  • количество ступенек в одном пролете должно быть нечетным в интервале 3–17.

Строительные нормы содержат требования по размерам лестничной площадки, габаритам ограждений, а также расстояниям до расположенных рядом объектов.

Заключение

Детально ознакомившись с положениями стандарта можно правильно рассчитать лестничную конструкцию, одним из главных размеров которой является высота между ступенями. Профессионально спроектированная лестница сможет безотказно эксплуатироваться на протяжении длительного времени и гармонично впишется в интерьер.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Размер ступени для лестниц должен быть удобным и безопасным

Ступени являются одними из основных составляющих любой лестницы. Они изготавливаются из различных материалов, могут представлять собой как отдельный элемент, так и часть монолитного лестничного марша. В соответствующих нормативных документах определяется минимальный и максимальный размер ступени для лестниц, от которого напрямую зависит безопасность всей конструкции. Типовые лестницы и степени давно уже просчитаны проектировщиками, а для помещений с нестандартными габаритами и размерами лестничных проемов расчеты приходится делать каждый раз индивидуально.

Разновидности и особенности ступеней

В зависимости от формы, ступени подразделяются на:

  • прямые, имеющие одинаковые размеры и располагающиеся на маршевых лестницах;
  • забежные, выпускающиеся клинообразной формы. Они устанавливаются на поворотные или винтовые лестничные конструкции.

Ступени состоят из горизонтальной части (проступи) и вертикальной части (подступенка). Нормативы допускают изготовление лестниц с открытыми подступенками, а также с нависанием одной проступи над другой, которое называется подрезкой, или свесом. Размер ступени для лестниц рассчитывается, исходя из наклона марша и количества проступей в нем.

В зависимости от места своего расположения ступени бывают:

  • фризовыми нижними. Они находятся в самом низу лестничного марша на уровне пола или площадки, возвышаясь над ней на высоту подступенка;
  • фризовыми верхними, являющимися последними ступенями в марше. Они располагаются на уровне пола верхнего этажа, или ниже него, на расстоянии, соответствующем размеру подступенка;
  • рядовыми, размещающимися между фризовыми ступенями. В марше их может быть от 1 до 16.

Допустимые размеры ступеней

Габариты ступеней рассчитываются по требованиям и рекомендациям соответствующих нормативных документов, которые четко прописывают их размеры. Прежде всего, в СНиП 2.08.01-89* «Жилые здания» определяется, что ширина внутриквартирного лестничного марша, а значит и ступени, должна быть не менее 0.90 метра с наибольшим его уклоном 1:1.25. А количество подъемов в одном марше разрешается делать от 3 до 18. Данные параметры являются основополагающими при расчетах.

Чтобы подъем по лестнице был удобным и комфортным, при определении габаритов ступеней учитывают величину шага среднестатистического человека. Она составляет 0,60-0,64 метра. Ширина проступи (а) и высота подступенка (b) подбирается в зависимости от следующего соотношения:

a + 2b = 60-64 (см), или

а + b = 43-47 (см).

Данная формула была изобретена еще в 18 веке французским архитектором Блонделем, но до сегодняшнего времени она не потеряла своей актуальности.

Следует отметить, что наиболее оптимальным является соотношение ширины к высоте ступени 300:150 мм. Нормативные размеры ступенек, изготовленных из разных материалов, несколько отличаются друг от друга. Их габариты зависят и от основного предназначения лестниц. Но общие параметры привести можно.

Размер проступи должен позволять становиться на поверхность всей ступней. Ее глубину рекомендуется делать не менее 235-250 мми не более 355 ммдля прямых ступеней. Забежные ступени в узкой их части не должны быть менее 100 мм, по линии хода – 250 мм, а с широкого торца – более 400 мм. Для подсобных лестниц (в подвал, на чердак или мансарду) разрешается уменьшать проступь до200 мм. Уличные ступени можно делать глубиной до 400 мм.

Довольно часто конструкция лестницы предусматривает нависание одной ступени над другой. Оно не должно превышать 50 мм, а для деревянных конструкций – 30 мм. Делается нависание в случае невозможности устройства проступей оптимальной глубины, а подобный прием позволяет их немного увеличить. Но прежде чем выкраивать лишение миллиметры, стоит подумать над конструкцией ступенек под названием «утиный шаг». Для каждой ноги здесь можно заложить полноценный, удобный размер.

Высота ступени должна находиться в пределах 120-200 мм. Более низкие или высокие подступенки слишком неудобны, а подниматься или спускаться по ним будет затруднительно.

В заключение можно отметить следующее. Ступени в одном марше должны быть одинаковой высоты и глубины по линии хода. Плавность подъема или спуска облегчит передвижение и предотвратит возможность получения травм.

Угол наклона лестницы — инструкция как рассчитать оптимальный угол наклона лестницы на второй этаж, ГОСТ, видео

Подобрать эргономичный и комфортный угол наклона — это одна из основных задач при конструировании лестницы. Можно сделать маршевую лестницу или, наоборот, очень компактную и элегантную винтовую лестницу – все будет зависеть от площади дома и высоты его перекрытий. Создать красивую конструкцию вам помогут многочисленные фото в интернете, но для того чтобы правильно ее спроектировать, вам придется вспомнить школьные годы и заняться математикой.

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Содержание статьи

Какой угол наклона должен быть у лестницы?

Как правило, практически все лестницы имеют наклон в 45˚. Ширина ступеньки должна соответствовать 45-му размеру ноги, но не меньше 30 см, чтобы человек не упал, спускаясь вниз. Обратите внимание, если вы сделаете через чур широкие ступеньки, то вы собьетесь с шага, а при чрезмерном уменьшении ширины затрудните себе спуск.

В принципе, угол подъема не так уж и сложно вычислить, зная высоту потолков и длину подошвы лестницы. Существует несколько способов:

  • Осуществить все необходимые замеры. Просто замеряйте рулеткой расстояния между соприкосновением потолка со стеной и местом расположения нижней ступеньки.
  • Произвести специальный расчет. Представьте длину и высоту треугольника в качестве катетов прямоугольного треугольника, а длина лестничного полотна будет вычисленной гипотенузой.

На фотографии — вариант лестницы с вполне удобными углами наклона. Несмотря на то, лестница выглядит необычно, подниматься на второй этаж по ней не составляет сложностей

Максимальный угол наклона

Для того чтобы понять, какой максимальный угол может быть у лестницы, разобьем все имеющиеся их виды на группы с характерным им углом наклона:

  • Бытовые лестницы, предназначенные для жилых помещений – угол наклона от 30˚ до 45˚;
  • Пандусы, пологие лестницы – максимальный уклон равняется 30-ти градусам;
  • Приставные, крутые лестницы – от 45˚ до 75˚;
  • Эвакуационные, хозяйственные лестницы имеют угол наклона свыше 75˚.

А вот наклон менее 23˚ для лестницы внутреннего назначения даже не обсуждается, так как никто не будет тратить метры жилплощади на «укладку лежащей» лестницы. Даже сложно себе представить, какой длины она должна быть с таким маленьким уклоном для подъема на следующий этаж, при высоте потолков в 3 метра.

Важно! Не рекомендованный угол наклона могут использовать при возведении нестандартных лестниц, как правило, в зданиях с маленькой площадью.

Комфортный угол наклона

Самым комфортным углом наклона считается 40 – 45˚, однако такая конструкция является очень громоздкой, поэтому ее обычно используют в больших помещениях.

Лестница, имеющая угол наклона 30 – 36˚ довольно компактна, но не такая удобная. Подъем на такую лестничную конструкцию будет удобен, а вот спуск довольно опасен, поэтому его лучше производить спиной вперед.

Лестница, изображенная на фотографии, имеет наиболее комфортный угол наклона. Единственный её недостаток в том, что она занимает довольно много пространства в комнате.

Прежде чем приступать к возведению лестницы, нужно «просканировать» все пространство, имеющееся в вашем доме. Каждое помещение должно использоваться максимально, поэтому нужно произвести расчеты и выбрать вариант, при котором лестница не будет занимать много места.

Следует обязательно устанавливать перила, если ступенек в вашей конструкции больше трех. Ширина ступеней должна быть около 0,28 – 0,30 метров, а высота – 0,15 – 0,18 метров. Когда все ступеньки одинакового размера – это повышает безопасность ее использования.

Стандартный угол наклона

Как уже говорилось ранее, стандартным и наиболее оптимальным углом наклона лестничной конструкции считается 40 – 45˚. Но так как такая лестница очень большая и занимает много места, многие люди пренебрегают данными рекомендациями. Приведем вам советы экспертов по уклону марша и размерам ступеней.

Размер ступеней лестниц в миллиметрах и рекомендованный уклон лестничной конструкции:

400

100

14 ° 11 ’

380

110

16 ° 21 ’

360

120

18 ° 31′

340

130

21 ° 00 ’

320

140

23 ° 11 ’

300

150

26 ° 41 ’

280

160

29 ° 51 ’

260

170

33 ° 11 ’

240

180

37 ° 00 ’

220

190

40 ° 51 ’

200

200

45 ° 00 ‘

Идеальный угол наклона

Угол пролета, в большинстве случаев, составляет от 20˚ до 50˚. Наиболее идеальным считается уклон, который колеблется в пределах 30 – 45˚. Но, к сожалению, не у каждого человека есть много места для того чтобы разметить такую удобную лестничную конструкцию.

Обратите внимание, чем меньше значение угла, тем опаснее по ней будет передвигаться, и чем больше угол, тем громоздче она будет.

Важно! Комфортный шаг при подъеме по лестнице с наклоном больше 45-ти градусов практически невозможен, а вот совершать спуск по ней вы сможете без опаски только лишь спиной вперед. Наверное, не стоит, и говорить о детях, которым по такой лестнице взобраться не получится.

Как рассчитать угол наклона лестницы

Рассчитать угол наклона лестницы можно по одному показателю – длине шага при спокойной ходьбе по горизонтальной поверхности взрослым человеком. Уклон определенных маршей рассчитывается отдельно в зависимости от количеств и высоты ступеней. Если у вас есть готовый проект, то угол лестницы определяется неимоверно просто.

На схеме можно увидеть, какие углы наклона лестницы подходят для использования, а какие являются недопустимыми

Высота ступеней будет идеальной при значении 150 – 180 мм, ширина – 280 – 300 мм. Придерживаясь таких стандартов, угол наклона можно рассчитать по формуле: 2х + у = 580/660 мм, где х – это высота ступеней, а у – ширина. При размере ступеней меньше 145 мм, нужно использовать другую формулу: х + у.

В вышеприведенных формулах используют ширину, которая равняется среднему размеру стопы человека, и высоту, соответствующую размеру шага. Из этого можно сделать вывод, что чем ниже ступенька, тем шире она должна быть, и наоборот.

Угол наклона лестницы по ГОСТ

Думая о строительстве лестницы в своем доме, нужно помнить, что изготовляться они должны по ГОСТ и СНИП, основные положения которых говорят о :

  • Если в доме более двух этажей, то лестницы должны иметь один пролет;
  • Ширина конструкции, для прохождения одного человека, должна быть не меньше 80-ти см, а для прохождения 2-х людей – не менее 1-го метра;
  • Марши должны иметь не менее 3-х и не более 18-ти ступеней;
  • Интересный факт! Количество ступенек в марше лучше делать нечетным, так как людям комфортней начинать и завершать подъем или спуск по лестнице одной и той же ногой.

  • Уклон лестничной конструкции нужно делать не более 1:1 (угол подъема должен составлять 45°) и не менее 1:2 (угол подъема — 26° и 40′).При подъеме по уклону больше 50˚ используют лестницы приставного типа, для подъема по склону менее 5˚ – используют пандусы. Самыми удобными считаются лестничные конструкции, имеющие уклон 26°7’/30°.

Угол наклона приставной лестницы

Приставная лестничная конструкция упирается в пол и в стену тетивами так, чтобы полностью сохранять устойчивость и в тоже время предоставить возможность подняться к труднодоступному месту.

Угол наклона приставной лестничной конструкции составляет около 60 – 75˚, поэтому подъем и спуск по такой конструкции довольно затруднителен, а перенос каких-либо грузов – вообще невозможен.

Видео

Из видео вы узнаете, как правильно смонтировать лестницу на чердак, а также различные тонкости, которые необходимо учитывать при монтаже.

Ничего сложного в проектировании лестницы нет. Главное – это следуйте формулам и установленным правилам, правильно рассчитайте ширину и длину конструкции в общем, а также количество ступней и угол наклона. Грамотно сконструированная и добротно смонтированная лестница прослужит вам долгие годы.

Как оценить лестницу | Руководства по дому

Оценить лестницу на самом деле не так сложно, как вы думаете. Только помните, что лестница идет от этажа к этажу, а не от пола к потолку. Важно, чтобы каждая лестница поднималась на ту же высоту, что и остальные. Кроме того, когда вы достигнете вершины, последняя лестница должна находиться на одном уровне с полом на верхнем уровне. Значительное несоответствие высоты подступенка может привести к спотыканию и падению. Также важно соблюдать нормы по высоте подступенка, где это применимо.Удобные подступенки обычно составляют от 5 до 7,75 дюймов.

Измерьте точную высоту, на которой будет идти ваша лестница, не забывая начинать с поверхности нижнего этажа до поверхности верхнего этажа, а не только до потолка. Если для перекрытия пола используется брус размером 2 на 8 дюймов, на самом деле существует дополнительная высота на 7,25 дюйма над типичной 8-футовой стеной. Добавьте к этому глубину чернового пола и обычного пола, чтобы получить дополнительную высоту примерно на 1,25 дюйма или около того.

С помощью калькулятора преобразуйте общую высоту в дюймы.В этом примере 96 + 7,25 + 1,25 = 104,5 дюйма.

Измерьте пол от места, где вы хотите, чтобы лестница начиналась у нижней ступеньки, до основания стены в том месте, где верхняя ступенька соприкасается с верхним этажом, затем преобразуйте число в дюймы. Например, если у вас есть 12,5 футов горизонтального расстояния для работы, оно преобразуется в 150 дюймов.

Разделите размер пола в дюймах на ширину проступей, которые вы планируете использовать. Например, если у вас есть доски размером 1 на 10 дюймов, то на самом деле их 9.25 дюймов в ширину, разделите 150 на 9,25, чтобы получить 16,21 шага. Поскольку у вас не может быть частичного шага, назовите его 16 шагами.

Убедитесь, что такое количество ступеней соответствует высоте для каждого подступенка, разделив полученную общую высоту на расчетное количество ступенек. В этом случае разделите 104,5 на 16, чтобы получить 6,53 дюйма. Поскольку 7 дюймов обычно считаются идеальными, возможно, лучше разделить на 15 ступенек, чтобы приблизиться и на одну ступень меньше для строительства. Подсчитав, вы видите, что 104.5 разделенное на 15 равняется 6,966. Используя стандартные размеры строителя, они составляют 6 дюймов 31/32 дюйма каждый. потому что это всего лишь длина волос на 7 дюймов, это очень близко к идеалу.

Еще раз проверьте точность измерений и расчетов. В этом примере расчетное количество необходимых ступеней составляет 15, каждая с 10-дюймовым шагом и 6 ступенями 31/32.

Ссылки

Ресурсы

Советы

  • Отрегулируйте высоту и количество лестниц в соответствии с потребностями вашего конкретного пространства, оставив место внизу лестницы для расчистки дверей и перемещения мебели наверх. В тесных квадратных областях вы можете подумать даже о создании площадки на полпути и изменении направления верхней половины лестницы, чтобы сэкономить место.

Правила и формулы проектирования лестниц, построение удобных лестниц

Здесь я расскажу о некоторых моментах проектирования лестниц, которые я использовал при проектировании дома, пристройки или просто для преобразования лестницы во что-то немного лучше.
Это личное мнение, и я буду думать в основном о строительстве обычных домов, когда пишу его.


Вернуться наверх


Некоторые основные моменты при проектировании помещения для размещения лестницы.

Есть несколько вещей, которые следует учитывать при первом проектировании лестницы. Большинство пунктов здесь не сочетаются друг с другом. Хитрость заключается в том, чтобы найти хороший компромисс.

  • Нам нужна красивая лестница, построенная из качественных материалов, которая прослужит всю жизнь здания.
  • В то же время мы хотим, чтобы он был, может быть, не дешевым, но, по крайней мере, рентабельным.
  • В большинстве случаев при строительстве лестницы мы должны соблюдать различные нормы и правила, поэтому их необходимо учитывать в процессе проектирования.
  • Эти правила делятся на отдельные категории,
    1. Детали конструкции фактической лестницы, минимальная ширина, допустимый уклон (отношение подъема к ходу), количество ступеней в любом пролете без приземления, высота и положение поручней и балюстрад, высота над головой лестница.
    2. Положение лестницы. Это необходимо для соблюдения правил пожарной безопасности. Расстояние до выходной лестницы минимально. Если вы не можете достичь их с помощью одной лестницы (обычно где-то посередине), вам нужно построить другую лестницу или, по крайней мере, какую-либо форму пожарной лестницы.
    3. Он должен быть прочным, что обычно означает одобрение проекта инженером-строителем.
  • Помимо размещения лестницы с учетом требований пожарной безопасности, мы также должны разместить ее в лучшем положении для удобства пользователей. Например, лестница из Раньше переход из гаража в кухню с покупками должен быть максимально прямым. Возможно, будет дешевле построить прямой рейс, но если можно достичь меньших расстояний с приземлением на половину пространства, то дополнительные затраты того стоят.
  • Обратите внимание на высоту потолка до лестницы. Практическое правило — сделать его как минимум равным высоте двери, мы используем 2030.
  • Независимо от того, где вы находитесь и какие правила вы должны соблюдать,
    1. Хорошо подумайте, прежде чем использовать какую-либо конструкцию винтовой лестницы или даже несколько забежных ступеней.См. Мои причины на вступительной странице лестницы, если вы их еще не видели.
    2. Никогда не делайте лестницу шириной менее 900 (3 фута).
    3. всегда имеет не менее 900 свободного пространства на верхней и нижней площадках. Сделайте это больше как 1200, если рядом есть дверь.
    4. Постарайтесь организовать хорошее освещение, желательно сверху. Высокие окна или даже световой люк могут преобразить унылую лестницу.
    5. Вы должны быть точны в своих расчетах. В наши дни недорогих калькуляторов и компьютеров нет причин ни для чего другого.
  • Существует термин, известный как «критический угол». Это означает угол наклона лестницы, выше которого делать лестницу считается небезопасно. Говорят, что это около 50 градусов.
  • Предпочтительный угол намного меньше, скажем, от 28 до 36 градусов.
  • За критическим углом мы видим установку лестничного типа (доступ к чердакам и т. Д.), Которая должна быть достаточно узкой ширины, чтобы можно было удобно ухватиться за поручни с обеих сторон.Спуститься по лестнице внутрь — это нормально. Так удобнее делать и ступеньки хорошо видны, но основная причина, по которой нельзя спускаться по ступенькам лестничного типа вперед, заключается в том, что поскользнуться можно серьезным травмой спины.

Вернуться к началу


Некоторые полезные детали конструкции лестницы

Ниже представлена ​​таблица требований, установленных BCA, и я использую ее, чтобы получить необходимое мне количество стояков. Возможно, это не совсем то, над чем вам нужно работать, но это хорошая отправная точка для любой лестницы в любом месте.

СТОЙКА (R) ИДУТ (G) ОТНОШЕНИЕ НАКЛОНА = 2R + G

МАКСИМУМ МИНИМУМ МАКСИМУМ МИНИМУМ МАКСИМАЛЬНЫЙ МИНИМУМ
190 115 355 240 70092 355 240 70092

Угловой коэффициент, равный удвоенному ПОДЪЕМУ плюс ДВИЖЕНИЕ, останавливает вас от выбор немного экстремального наклона, например максимального или минимального (G) и (R) вместе.

Лестница — Пространство для ног на разных типах лестниц, оно должно быть в каждом случае.

Выше я набросал три разных типа ступеней. Ты можешь видеть что одна и та же сделка применяется ко всем. У тебя есть рост, собирается и пространство для пальцев. Пример «C» представляет собой хорошую бетонную лестницу. Сколько раз вы видите бетонные лестницы без внутреннего уклона к подступенок, обеспечивающий пространство для носка. Это неверно. Это так же легко сделать это правильно.

Вернуться к началу


Сначала найдите подъем.

После того, как мы определились с местом и пространством, которое будет использоваться для лестницы, или, может быть, это уже есть в планах, и нам просто нужно проработать детали лестницы, потому что они не предусмотрены, тогда: —

  1. Получите общий рост. Либо измерения на месте, либо не по плану. Допустим, у нас общая высота 2870.
  2. Глядя на таблицу выше, я вижу, что мой выбор повышения находится между 115 и 190.
  3. 115 — это очень маленький подъем, который больше подходит для больших общественных лестниц, домов престарелых и т.п. Кроме того, очень маленький подъем означает больше ступеней, что равносильно большей стоимости.
  4. По опыту, лестница в доме находится в диапазоне от 170 до 185, поэтому возьмите калькулятор и попробуйте их.
  5. 2850/170 = 16,76 возрастает
  6. 2850/185 = 15,4 подъема
  7. , так что, похоже, 16 может быть хорошим вариантом.
  8. 2850/16 = 178,125 подъема.
  9. 2850/17 = 167,64
  10. 2850/15 = 190
  11. Мне очевидно, что 16 стояков около 178 подойдут
  12. Причина, по которой я говорю о подъеме 178, заключается в том, что я определяю точную высоту и ступеньку на месте только тогда, когда есть что измерить, и окончание пола определено.

Вернуться к началу


Дальше найди или беги

К этому времени я уже имел в виду лестницу, которую собирались построить.

  • На этом этапе проектирования лестницы довольно часто приходится отступать от известной ширины ступени. Под этим я подразумеваю ширину физического куска материала, который я буду использовать для ступеней.
  • В последней ступеньке, которую я построил, мы использовали готовые ламинированные бамбуковые ступени размером 1000 x 280 x 40. Длину мы могли обрезать, но мы не хотели ни обрезать, ни добавлять что-либо к ширине. Мы установили общую ширину 280 минус 30 ступеней, поэтому мы сделали лестницу с шагом 250.
  • Точно так же, если бы я строил внешнюю лестницу, в которой использовались ступени из сборного бетона шириной 300, я бы установил шаг на 270.
  • Если бы я ламинировал два куска ex 150 x 50 Jarrah вместе, то я бы допустил обработку и, вероятно, закончил бы с готовым ступенчатым протектором 280 и шагом 250.
  • У нас есть возможность сделать ступени любой удобной ширины, конечно, в железобетонных лестницах.
  • Если для нестандартной ширины протектора есть веская причина, то, конечно, это можно сделать, но за дополнительную плату.

Итак, допустим, мы достигли ступенчатого подъема 172 и 275 ступеней.

Вернуться к началу


Шаговый треугольник
Конструкция лестницы — ступенчатый треугольник

В нашей конструкции лестницы мы определили три вещи: общую высоту, что высоту можно разделить на 16 подступенков при 178 и что мы попытаемся использовать 275 для нашего протектора беги или вперед.
Я зарисовал это справа. Мы также знаем, что нам не обязательно иметь площадку на лестнице, потому что она меньше 18 ступенек.
Теперь давайте сделаем несколько проверок из приведенной выше таблицы BCA: —

  • Рост 178 соответствует периоду 190-115 гг.
  • Ход 275 соответствует рекомендуемым 355-240.
  • SLOPE = 2R + G составляет 631, что хорошо между 700-550.
  • Из приведенного выше правила предпочтительный угол между 28 и 36 градусами также является хорошим.
Отлично, мы построим лестницу, которая будет соответствовать требованиям и удобна в использовании.

Примечание! Я получил угол из моей программы CAD, но я мог бы сделать это с помощью моего карманного калькулятора, например: —

Конструкция лестницы — правило касательной.

Дизайн лестницы — несколько движений с помощью калькулятора.

Если вы этого не поняли, посмотрите мою электронную книгу «Построение математики с десятидолларовым калькулятором»

Вернуться к началу


Некоторые примеры
Конструкция лестницы — прямой лестничный марш.

Это, вероятно, самая простая в изготовлении и проектировании лестница. Я мог быть между двумя стенами, у одной стены и открываться с другой стороны. Часто под ними есть место для небольшой кладовой.

Есть много прекрасных примеров прямых полетов или подобных им с приземлением всего лишь в одну четверть пространства, которые размещаются прямо в жилой зоне и, как особенность, выглядят великолепно.

Думаю, все сводится к личному выбору, размещать ли лестницу в специально отведенной зоне лестничного колодца или размещать ее в жилой зоне и делать из них особенность.

Вы заметите, что я нарисовал план (вид сверху) и высоту. (вид сбоку.
Я также нанес на план площадь в квадратных метрах, которую он занимает. Я разрешил минимальную ширину 900 для всех этих лестниц и по 50 с каждой стороны для жал и поручней.
Не относитесь к этим размерам слишком серьезно, я использую их только для иллюстрации.


Конструкция лестницы — лестница с полупространственной площадкой.

Этот тип лестницы также известен как ступенька с изгибом. Искривление — это резкий изгиб. Это мой личный фаворит. Я использовал их много раз. Они стоят немного дороже, чем прямой перелет, и занимают немного больше места.

Одна вещь, на которую следует обратить внимание, глядя на количество места, которое занимает каждый тип, заключается в том, что они различаются, но не сильно. Таким образом, кажется, что действительно важно получить лестницу, которой вы довольны, потому что здесь есть плюсы и минусы каждого типа, показанного здесь, и поскольку будут плюсы и минусы различных методов строительства, которые я буду рассматривать на других страницах.


Конструкция лестницы — лестничный колодец

Вот обычный тип лестничного колодца, который хорошо подходит для многоэтажных домов. Я использовал эту конструкцию лестницы для хорошего эффекта в доме, где окна во всю высоту выходили за площадку.


Конструкция лестницы — забежные ступени в нижней части прямого пролета.

Если у вас почти достаточно места для прямого полета, то это может быть ответ.
Как правило, забежные ступени на площадках четверти не обеспечивают удобную лестницу (но они действительно поднимают вас туда в небольшом пространстве), и я бы не советовал использовать их наверху лестницы. , но они не так уж и плохи в конце полета.
Обратите внимание, что струны приобретают изогнутый вид, и их не так просто построить, как прямые.

Вернуться к началу


Высота головки
Конструкция лестницы — высота головы и нижнее пространство.

Следите за свободным пространством для головы, если часть пола выше выступает над лестницей.
Как я упоминал ранее, это 2030 год в BCA, что легко запомнить, если вы подумаете о стандартной двери, равной 2040 году, без скидки, тогда они оба одинаковы.

Мне попалось два очень плохих примера проектирования лестниц от архитекторов.
В одном случае мы имели дело с секцией нависающих карнизов назад примерно на 600 метров, где они мешали высоте верхней части внешней лестницы.
На другой внешней лестнице были окна бункера, которые должны были быть ограничены только примерно четвертью их потенциала из-за того, что люди заходили в них по лестнице. Итак, при проектировании лестницы постарайтесь учитывать все остальные факторы, а не только очевидные.

Измерение проводится от точки вдоль линии носа по вертикали до края выступа.

В маленьком доме, где пространство ограничено, лестница может вторгаться в комнату наверху. Уловка в этом случае заключается в том, чтобы создать наклонный потолок, параллельный линии выступа на ширину лестницы в этой точке.
Получающаяся в результате наклонная поверхность к полу комнаты наверху часто закрывается рамкой, а само помещение иногда называют «кладовой».

Еще одно замечание, которое я подчеркиваю в эскизе, заключается в том, что в нижней части пролета, если есть стена, обращенная к нему, тогда минимальная ширина площади пола или приземления должна быть 900. Еще раз, до 1200 лучше.

Наверх


Балюстрады
Конструкция лестницы — балюстрады

Заштрихованная желтым область на эскизе — это область под поручнями, наклонная — к маршу, а горизонтальная — к любым площадкам, внутренним и внешним.

  • BCA утверждает, что в любой балюстраде не должно быть зазора, достаточно большого, чтобы пропустить мяч диаметром 125 мм.
  • То есть, если мы делаем каркас перил на площадке, то нижняя планка не может выходить за пределы площадки более чем на 125 метров.
  • То же самое и с наклонными.
  • Я расскажу об этом более подробно на страницах строительства.
  • Также вы можете видеть, что высота наклонного поручня составляет 865 м по вертикали от линии носа.
  • На площадках эта высота меняется на 1050. Обе эти высоты минимальны. Вы, конечно, можете сделать их выше.

Не так давно нам пришлось сделать этот резкий прыжок в конце, где наклонный участок пересекается с более высоким горизонтальным участком.
Теперь нам разрешено плавно запускать их вместе. То есть мы можем отрезать небольшой зеленый треугольный участок, если захотим.

Еще один момент, который я подчеркиваю в эскизе, заключается в том, что если есть стена, обращенная к вершине марша, то снова минимальная площадь приземления составляет 900.Допустимо иметь дверь, открывающуюся на площадку, подобную этой, но, опять же, хорошая практика говорит, что площадку нужно сделать шире.






Правило лестницы 17 1/2 дюйма

Грег Ванден Берж

Вот простое правило, которое позволяет вам построить удобный набор лестниц. Если вы можете остаться в пределах полдюйма от этого простое правило лестницы, вы обнаружите, что большинство ваших лестниц будут удобно ходить вверх и вниз.

Я не предлагаю этого делать, но я часто буду ходить взад и вперед по площадке лестницы с закрытыми глазами на четыре или пять ступенек, а держась за поручни. Если вы можете делать это с комфортом, вы иметь то, что я считаю удобной лестницей в вашем доме. В настоящее время Я не предлагаю кому-либо подниматься и спускаться по лестнице с их глаза закрыты.

Правило лестницы 17 1/2 дюймов — это, по сути, ширина ступени лестницы, добавленная к высота подступенка должна составлять около 17 1/2 дюймов.

Например:

Допустим, ширина ступени лестницы составляет 10 дюймов.

И высота подступенка лестницы 7 1/2 дюймов.

Если мы прибавим ширину ступени 10 дюймов к высоте подступенка Из 7 1/2 дюймов мы получаем размер линейки 17 1/2 дюймов. Этот является очень распространенной высотой подступенка и шириной проступи и встречается в большинстве жилые подъезды.

Большую часть лет, потраченных на установку лестниц, я заметил, что подступенки лестницы имеют высоту от 7 1/4 дюйма до 7 3/4 дюйма с протектор 10 дюймов.Я построил лестницы с максимальной высотой лестницы 8 дюймов и протектора 10 дюймов, это будет не так удобно лестница. Это может показаться не таким уж большим, но если мы добавим 8-дюймовую лестницу Поднимитесь на ступеньку 10 дюймов, мы получим линейку 18 дюймов.

Трудно представить, что разница в полдюйма в линейке имеет большое значение, но это имеет значение немного, и вы можете почувствуйте это немного больше, когда начнете отходить от 17 Правило лестницы 1/2 дюйма.Если у вас рост на 8 дюймов, вы действительно будете Лучше, если возможно, использовать ступеньку 9 1/2 дюйма.

То же самое относится и к 7-дюймовому подступенку, если у вас есть 7-дюймовый подступенок. подступенка, я бы предложил использовать ступеньку 10 1/2 дюйма, если возможно.

Если вы подрядчик или плотник, который строит лестницы каждый раз в в то время как или, может быть, ваш строитель лестниц из дома, который строит от двух до четырех лестницы каждый день, начинайте обращать внимание на некоторые неудобные по лестнице вы ходите вверх и вниз.На работе или в гостях другое имущество, если вы поднимаетесь по лестнице, которая не ощущается хорошо, измерьте ступеньку и подступенок лестницы и сложите числа.

Сделайте это достаточно, и со временем вы поймете, о чем я говорю.

Не используйте эту формулу, чтобы спорить со своим инженером-строителем, архитектор, домовладелец, подрядчик, Строительный инспектор, планирование отдел или любое другое лицо, чтобы подчеркнуть или изменить что-то. Если архитектор рисует набор планов, вы можете спросить его или посмотреть, даже знает о правиле лестницы 17 1/2 дюймов, но в этом нет необходимости измените мир, потому что у вас есть лестница с 7-дюймовым подступенком и 12-дюймовая ступенька.

> Лестница Лестничные изделия

.
Комфортная высота ступеней лестницы: стандарты и ГОСТ, в доме шаг и норма ширины, схема оптимальная, удобная и минимальная

Добавить комментарий

Ваш адрес email не будет опубликован.

Scroll to top
