Стропильная система односкатной крыши — правильная установка

Дата последнего изменения:

19 апреля 2017

Время на чтение:

16 минут

7795

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

В этой статье

• Почему именно односкатная
• Расчет конструкции
• Создание угла наклона ската
• Определяем сторону ската кровли
• Крутизна скатов
• Монтаж
• Сооружение стропил при односкатной крыше
• Шаг стропил
• Нюансы монтажа мауэрлата
• Балки перекрытия, их установка
• Основные советы
• Пример конструкции односкатного гаража

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

• При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
• Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
• Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
• Маленький вес по сравнению с другими видами кровли.
• Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
• Строительство односкатной крыши самое экономичное и не требует много времени.
• В такой конструкции вода скатывается только на 1 сторону.
• Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

• При маленьком угле наклона площадь чердачного помещения минимальна.
• Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

• При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
• Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
• При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.

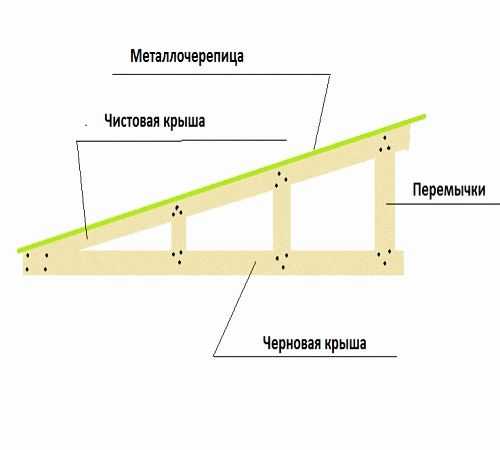

• Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
• При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

• Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
• Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

[wpsm_box type=»info» float=»none» text_align=»left»] Скат ниже 10 градусов является также неприемлемым, так как сразу возрастают нагрузки на систему стропил во время снегопада. С началом оттепели на краю кровли появляется ледяная корка, препятствующая свободному сходу талой воды.[/wpsm_box]

Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.

В зависимости от материала можно выделить некоторые стандартные величины угла ската:

• До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
• 3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
• 9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
• 10-17 градусов – можно стелить волнистый шифер усиленного профиля.
• 11-20 градусов – мягкая битумная черепица.
• 14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
• 27-50 градусов – керамическая, цементная черепица.

Монтаж

При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.

Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.

Сооружение стропил при односкатной крыше

Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:

• Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
• Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.

При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:

• Наклона ската.
• Веса стропил.
• Длина узлов примыкания кровли со стеной.
• Материала крыши.
• Материалов теплоизоляционного слоя.

Шаг стропил

Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:

• Для стропил из бруса шаг составляет от 1. 5-2 метра.
• При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
• Применение одинарных досок полагается на шаг 0.6-1.2 метра.

Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.

Нюансы монтажа мауэрлата

Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.

[wpsm_box type=»info» float=»none» text_align=»left»] Чтобы продлить срок службы мауэрлата необходимо установить его на гидроизоляционный слой.[/wpsm_box]

Балки перекрытия, их установка

Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.

При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.

[wpsm_box type=»info» float=»none» text_align=»left»]Нужно помнить при увеличении шага между стропилами придется уменьшать шаг обрешетки или делать ее сплошной.[/wpsm_box]

Основные советы

Монтируя односкатную кровлю, не забывайте про некоторые нюансы:

• Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
• Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
• Учитывать нахлест при расчете материалов.
• Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.

Пример конструкции односкатного гаража

Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.

Поэтапная схема возведения системы стропил состоит:

• С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
• Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
• Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
• Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
• С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
• Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
• Обрезаем все излишки и крепим ветровую доску 25х100 мм.

Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Стропильная система односкатной крыши: составляющие, материалы, конструкция

Многие домовладельцы при выборе формы крыши отдают предпочтение односкатной конструкции как наиболее простой и экономичной. Ее можно использовать как при строительстве гаражей и хозяйственных построек, так и для жилого дома, коттеджа, дачи.

Популярность односкатных крыш объясняется также прочностью, долговечностью и устойчивостью их стропильной системы, особенно при наличии стен разной высоты.

Профессиональные строители считают, что возвести стропильную систему односкатной крыши можно даже при полном отсутствии опыта в области строительства.

Как правильно выполнить утепление односкатной крыши?

Полную информацию об аэраторах для кровли вы найдете в специальной статье.

В силу своих особенностей конструкция дает возможность максимально рационально использовать внутреннее помещение: односкатная кровля фактически лишена чердака.

Разновидности односкатных кровель

Крыши с одним скатом делятся на два вида:

• невентилируемые;
• вентилируемые.

Невентилируемый вариант подходит для террас. При этом угол наклона крыши минимальный – он составляет от 3 до 6 градусов. Это дает возможность использования поверхности для посадки растений, устройства бассейна и т. д. Минусом данного типа является необходимость в дополнительном уходе в холодное время, особенно при наличии большого количества осадков.

При выборе вентилируемой разновидности угол наклона может колебаться в пределах 5-25 градусов. Пустое пространство между слоем тепло- и гидроизоляции обеспечивает свободную циркуляцию воздуха в кровельном пироге и значительно удлиняет срок эксплуатации кровли.

С боковых сторон делаются специальные отверстия, благодаря которым подкровельное пространство проветривается вне зависимости от направления ветра.

Такая крыша также нуждается в очищении от массы снега.

Стропильная система

Система стропил представляет собой скелет кровли. Ее основной функцией является равномерное распределение на опору общего веса крыши, нагрузки атмосферных осадков и ветров.

При составлении проекта указанные показатели учитываются с некоторым запасом.

Вследствие небольшой парусности кровли односкатного типа могут выдерживать значительные нагрузки.

Конструкция односкатной кровли зависит от некоторых показателей:

• проекта выбранных в качестве опоры стен;
• промежуточных стен и перекрытия чердака;
• максимального размера пролетов;
• внешнеговида (экстерьера) здания.

Стропила односкатной кровли делятся на несколько видов в зависимости от способа их крепления.

• наклонные;
• висячие;
• скользящие.

Основным элементом наклонных стропил являются их “ноги”, опирающиеся на внешние стены. В верхней части они соединяются друг с другом и упираются в поддерживаемый подкосами и стойками брус.

Опорой для подкосов являются перегородки или наружные несущие стены. Выбор базового расстояния между стропилами зависит от материала кровли и толщины дерева. Оно колеблется в диапазоне от 60 до 140 см.

Толщина дерева находится в зависимости от всей площади и общей нагрузки на кровлю.

На стропильные ноги укладывается обрешетка, на которую крепится кровельный пирог.

Опорой для такой конструкции являются разные по высоте стены. Такая схема больше подходит для построек хозяйственного, а не жилого назначения.

Висячие стропила опираются на края здания. Их применение целесообразно в случае небольших по размеру построек. Они являются наиболее сложными из перечисленных разновидностей стропил. Фермы собираются по отдельности на земле в одной плоскости с собственной обрешеткой, после чего уже готовую ферму поднимают наверх и устанавливают на опоры. Причем конструкция должна быть перемещена на две опоры. Осуществить эту операцию очень сложно, в особенности при наличии значительных по размерам пролетов.

После к стяжкам прибивают чердачные доски, что существенно облегчает проведение дальнейших работ.

Скользящие стропила являются самыми популярными при возведении бревенчатых домов. При их использовании опорой является мауэрлат (бревно в коньке). Стропила соединяются со стенами посредством особого устройства – “скользяшки”. При применении скользящего типа стропил усадка сруба дома происходит без существенных повреждений конструкции в целом, что является профилактикой образования разрывов в точках соединения.

Оптимальным выбором материала для стропил являются хвойные породы деревьев. Могут использоваться также железобетонные и металлические элементы.

Брусья для изготовления стропил бывают разной толщины в зависимости от предстоящих нагрузок, которым будет подвергаться кровля. Лучшим выбором являются доски сечением 50 х 150 мм. Обрешетка собирается из брусков размером 50 х 50 мм.

[sc:yandexadintext ]

Угол наклона

• При выборе угла наклона при монтаже кровли необходимо ориентироваться на климатические условия и используемый в качестве финишного покрытия материал.
• При использовании рулонного материала угол может быть минимальным и составлять всего 5 градусов.
• При выборе профнастила угол должен быть больше 25 градусов для сокращения нагрузки как на стропила, так и на обрешетку.
• Если в качестве кровельного покрытия используется металлочерепица, минимальная величина угла составляет 30 градусов.
• При строительстве здания в регионах с большим количеством осадков наименьший показатель должен быть 45 градусов.

Кровля без использования дополнительных опор

Устройство стропильной системы без дополнительных опор возможно в случае, когда длина пролета не больше 4,5 метров. При этом стропила будут опираться на две стены, а величина угла наклона будет определяться разницей в высоте стен (в основном она находится в пределах 10 градусов, но может быть и больше).

Вальмовая крыша своими руками: строим с умом.

Нужна информация о разновидностях и особенностях разных стропильных систем, загляните сюда.

Больше о снегозадержателях на крышу читайте здесь https://rooffs.ru/accessories/snegozaderzhateli/na-kryshu.html.

Сечение стропил рассчитывается в зависимости от их длины и ожидаемой нагрузки. Необходимо учитывать возможность неравномерного схода снежной массы (из-за небольшого уклона). По этой причине следует предусмотреть определенный запас прочности.

В постройках из кирпича крепление стропил производится на мауэрлат, монтаж которых производится на обе опорные стены. В большинстве случаев основой для мауэрлата служит цельный брус. Оптимальные размеры – 150 х 150мм. Возможно также использование коротких обрезков (длиной до 1 метра) с таким же сечением.

Соединение осуществляется посредством вруба в шип или зуб.

В постройках рубленого типа при креплении стропила необходимо учитывать потенциальную значительную усадку стен (причем она происходит неравномерно). Чтобы избежать возникновения распорных сил, верхний конец стропил крепят к венцу шарнирным способом, а при монтаже нижнего края используют особые скользящие крепления. Описанный способ делает возможным перемещение стропил относительно стен, и это компенсирует образующиеся нагрузки.

Стропила с промежуточными опорами

При размере пролета больше 4,5 метров целесообразным является применение промежуточных опор. Ими служат стойки и подкосы, помогающие рационально распределять всю нагрузку, направляя основную часть на колонны или несущие внутренние стены.

Подкосы необходимо использовать в случае большого угла наклона кровли, который приводит к повышению парусности всей конструкции и соответственно значительному увеличению ветровой нагрузки.

Подкосы устанавливаются под углом 45 градусов.

Чтобы увеличить несущую способность конструкции, используется монтаж прогонов (так называются связи для соединения стропильных ног друг с другом). Их опора также осуществляется на несущие конструкции постройки.

Стропильные системы с применением прогонов и подкосов являются наиболее надежными. Если есть необходимость стыковки стропильных брусов по длине, ее следует осуществлять на несущих стойках. Аналогичное правило касается и прогонов.

Монтаж

• Для осуществления монтажа стропил предварительно следует их обработать шкуркой и тщательно просушить.

Дерево обрабатывается с применением особых составов: антисептиков и антипиретиков. Первые защищают стропила от гниения, вторые – от огня.

• Все работы, проводимые непосредственно на крыше, следует свести к минимуму. Для этого основные детали соединяются на земле, после чего поднимаются на высоту.
• Если конструкция смонтирована корректно, она будет представлять собой балки и соединенные с ними стропильные ноги, которые образуют прямоугольный треугольник.
• Стропильные концы устанавливаются на краю постройки с одной стороны. С обратной стороны они должны быть зафиксированы на расположенной вертикально балке. Все стропильные ноги должны совпадать по высоте и углу наклона.
• Завершив монтаж стропильной системы, необходимо приступить к устройству обрешетки. В качестве материала для нее применяют брусья, сечение которых составляет 50 х 50 мм. Они должны быть уложены поперек стропил. В некоторых случаях между брусками сохраняются промежутки, а иногда рациональным является создание сплошного слоя. Выбор конкретного способа зависит от типа кровельного покрытия.

Проверив целостность сборки методом осмотра и шатания, можно приступать к настилу крыши:

1. Необходимо уложить гидроизоляционный слой. Его функция заключается в защите деревянных деталей и увеличении срока эксплуатации стропильной системы.

2. Приступить к креплению кровельных элементов, начиная с нижнего края стропил по направлению к верхнему. Крепление верхних элементов производится внахлест (а не в стык).

Точки стыков нуждаются в тщательной герметизации (в особенности по линии подъёма).

Что касается выбора материала кровли, то он зависит от назначения здания. Для подсобных помещений подходит шифер, рубероид или черепица. Если используется металлическое покрытие, возникает необходимость в дополнительном укреплении конструкции.

Требуется также оформить бордюр: он нужен для того, чтобы защищать покрытие крыши от ветра и должен быть на всех краях кровли, за исключением нижнего. В качестве защитного материала для бордюра используют черепицу или оцинкованные железные листы (для защиты от сырости).

[sc:yandexadintext ]

Главные плюсы односкатной кровли

Кровля с одним скатом имеет много преимуществ. Основные из них можно свести к следующим пунктам:

• Экономичность. В силу особенностей конструкции удается сократить расход древесного материала до трех и более раз.
• Небольшая парусность – обеспечивается маленьким углом наклона. Это дает возможность сократить ветровую нагрузку и наиболее эффективно использовать внутреннее пространство (благодаря отсутствию чердака).
• Крыши этого типа идеально подходят для зданий хозяйственного или промышленного назначения с разными по высоте стенами, которые обеспечивают необходимый наклон.
• Односкатная крыша является прекрасным вариантом для жилых построек, к которым предъявляется требование к ограничению сброса воды и снега с определенной стороны (например, при близком расположении проезжей части, клумб, лужаек).

ВЫВОДЫ:

• Благодаря практичности, простоте монтажа и экономичности односкатные кровли обрели большую популярность.
• Они могут быть двух видов: вентилируемые и невентилируемые.
• Основу кровли с одним скатом составляет стропильная система, в которой применяют три типа стропил: наклонные, висячие, скользящие.
• Угол наклона зависит от особенностей климатических условий и выбора кровельного материала.
• При длине пролета до 4,5 метров можно обойтись без дополнительных опор.
• Если пролет больше 4,5 метров, необходимо установить промежуточные опоры.
• Стропильная система с подкосами и прогонами является самой надежной.
• До начала монтажа стропильные брусья необходимо обработать.
• Сборку основных элементов лучше делать на земле.
• После установки стропил устраивают обрешетку.
• Следующий этап – укладка слоя гидроизоляции, кровельного материала и оформление бордюра.

В видео сюжете ниже представлена технология изготовления стропил обрешетки для односкатной крыши.

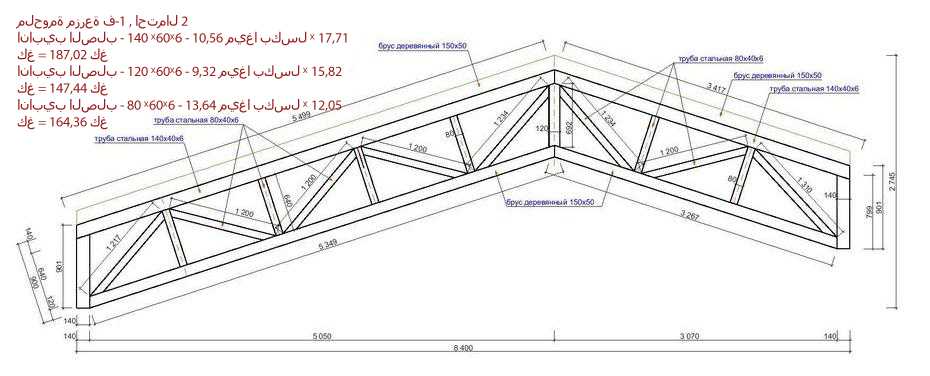

Как построить фермы для односкатной крыши

2100shares

• Share
• Штифт

Прошлой зимой было плохо из-за снега и льда, и у моего соседа по улице очень большая незавершенная крыша сарая провалилась. осень, и мой сосед спускается вниз, чтобы поболтать о том, как построить фермы односкатной крыши. Он решил купить готовые фермы в нашем местном магазине Reno, чтобы сэкономить время, хотя я убедил его, что он может сделать это самостоятельно.

В этой статье мы рассмотрим, как просто построить сплошную односкатную крышу без каких-либо причудливых инструментов или сложной математики. Мы будем использовать два разных типа материала, несколько крепежных деталей и пару электропил, чтобы выполнить работу.

Существует миллион различных способов постройки ферм, но я считаю этот один из самых простых. Это также сводит на нет использование дорогостоящего оборудования и обширных вычислений. Посмотрите ниже для более подробного описания того, как сделать фермы для сарая.

Примечание: прежде чем возводить стены сарая, сконструируйте фермы крыши!

Быстрая навигация

• Что такое ферма?
• Общие типы ферм, используемых в навесах
  • King Post
  • Queen Post
  • FINK
  • HOWE
  • Двойной вентилятор
  • GAMBREL
• Как построить простую ферму для крыши для сарай
  • 1. Определите шаг крыши
  • 2. Выберите правый тип
  • 3 3 3 3 3 3 3 3 3 3
  • 4. Определите расстояние между фермами крыши 5. Подготовьте необходимые инструменты и материалы
    • Инструменты
    • Материалы
  • 6. Отрежьте верхние пояса фермы.0006
  • 7. Создание нижнего пояса
  • 8. Измерение и вырезание центральной стойки
  • 9. Вырезание косынок из фанеры
  • 10. Сборка ферм навеса
  • Опция: использование стальных косынок для сборки ферм 5

  5 Фермы на навесе

  • Заключение

  Что такое ферма?

  Ферма — это деревянная конструкция, поддерживающая крышу. Они также служат для удержания стен вашего сарая вместе, поэтому они очень важны.

  В наши дни люди используют термины «ферма» и «стропила» взаимозаменяемо, что неверно. Представьте свой чердак. Если у вас есть пиломатериалы большой ширины, поддерживающие вашу крышу, и относительно открытый чердак, то у вас, вероятно, есть стропила. В фермах используются пиломатериалы меньшей ширины, такие как 2×4, чтобы создать паутину треугольников, поддерживающих крышу. Столь же эффективен, но занимает меньше места на чердаке.

  Если они занимают больше места, то зачем использовать ферму? Во-первых, они значительно дешевле стропил. Стропильные фермы 2×4, тогда как для стропил могут использоваться доски 2×8, 2×10 или даже 2×12. 16-футовый 2×12 стоит дорого, и если вы построили всю конструкцию крыши из них, вы получите очень большой счет за пиломатериалы. Но если вы используете все 2×4, то ваши затраты снижаются в геометрической прогрессии.

  Во-вторых, фермы несложны в изготовлении и просты в установке. Они легче и могут быть сборными. Так что, если вы строите сарай, вам просто нужна еще пара рук и большая часть дня, чтобы установить их. Установка стропил обременительна и требует гораздо больше времени для установки.

  Общие типы ферм, используемых в навесах

  Существует множество различных конструкций ферм, и многие из них используются в зависимости от пролета конструкции, которую они покрывают. Как правило, чем сложнее выглядит ферма, тем длиннее пролет, который она перекрывает.

  Для нашего сарая мы будем устанавливать конструкцию фермы сарая с центральной стойкой, которая является практически самой простой конструкцией фермы для сарая, которую вы можете построить. Давайте посмотрим на другие типы ферм для сарая, которые вы можете использовать ниже.

  Королевская стойка

  Как я только что сказал, мы рассмотрим, как установить решетчатую систему центральной стойки в вашем сарае. В ферме шкворня используются два верхних пояса, нижний пояс и деталь, соединяющая нижний и верхний поясы по вертикали, называемая шкворнем.

  Простые в изготовлении и требующие небольшого количества пиломатериалов фермы шкворня идеально подходят для небольших сооружений. Они хороши только до 16 футов, так как более крупные конструкции требуют большего распределения веса.

  Королевская стойка

  Этот тип фермы, также известный как веерная, аналогичен коромыслу, за исключением того, что он имеет две диагональные распорки или полозья, идущие от нижней части коромысла к верхним поясам. с обеих сторон. Они делают конструкцию веерной, отсюда и название «веерная ферма».

  Эти фермы способны работать с пролетами длиной до 22 футов. Распорки придают этим фермам дополнительную прочность, но также требуют больше пиломатериалов, косынок и времени. Если вы строите сарай в районе, где выпадает много снега, рассмотрите этот тип фермы вместо шкворня.

  Fink

  Этот тип фермы, также известный как W-образная, часто встречается в продаже в местном магазине Reno. Эти типы ферм, способные выдерживать пролеты до 33 футов, используются во многих новых домах.

  Ферма Fink не использует центральную стойку, а вместо этого опирается на четыре полозья в форме буквы «w». Хотя они эффективны, они требуют нескольких угловых разрезов и дополнительных пиломатериалов. Это было бы излишеством для большинства сараев, сделанных своими руками.

  Howe

  Ферма Howe также известна как «K-ферма». Он обрабатывает пролеты до 36 футов в длину. Одно из отличий между Howe и Fink — использование королевского столба. Это делает Howe еще более сложным в изготовлении, чем Fink, потому что вы разрезаете 3 различных длины раскосов, помимо верхнего и нижнего пояса.

  Как и в случае с Fink, ферма Howe, скорее всего, не нужна для вашего сарая. Если вы строите большой гараж, мастерскую или даже крошечный дом, подумайте о покупке сборной версии этих ферм. Вы сэкономите время и, вероятно, не потратите намного больше, чем если бы делали это самостоятельно.

  Двойной вентилятор

  Ферма с двойным вентилятором сочетает в себе элементы фермы Fink и фермы с одним вентилятором. Это ферма Финка, но с раскосом между каждым вентилятором.

  Также эта ферма может иметь пролет до 36 футов, для этой фермы потребуются 3 различных разреза, чтобы приспособить поперечные связи разной длины. Это еще один тип фермы, которую лучше всего приобрести в готовом виде.

  Вальмовая крыша

  Вальмовая крыша — это четырехскатная крыша, которую люди обычно ассоциируют с крышей в стиле амбара или чем-то подобным. Традиционная двускатная крыша имеет четыре стороны, образующие полукруг или верхнюю половину восьмиугольника. Если вы строите сарай с двускатной крышей, то, скорее всего, вы будете использовать его в сочетании с нижним поясом.

  Однако, крыша с вальмовой фермой использует конструкцию фермы Howe под верхними поясами вальса для усиления конструкции крыши и увеличения пролета.

  Как построить простую ферму крыши для сарая

  Теперь давайте посмотрим, как построить простую ферму крыши для сарая. Помните, как указано выше, этот процесс намного проще, если у вас уже есть пол сарая, но не стены. Причина в том, что вы можете использовать недостроенный пол сарая в качестве шаблона для своих ферм.

  Опять же, для простоты, будем строить ферму для двускатной крыши. Двускатная крыша — это типичная двускатная крыша, которая встречается в точке посередине. Даже если вы не знаете, как построить ферму, любой мастер с уверенностью может построить простую ферму крыши для сарая.

  1. Определите уклон крыши сарая

  Уклон определяет, насколько крутой будет ваша крыша. Вы увидите крышу, обозначенную как 3:12 или 6:12, что означает, что на каждые двенадцать дюймов горизонтального хода крыша поднимается на 3 или 6 дюймов соответственно.

  Пробег 12:12 — это угол 45 градусов. Крыша 4:12 составляет около 19 градусов. Мы рассмотрим, как сделать шкворневую ферму на навесе с крышей 4:12, но это можно сделать на любом поле. Многие строительные нормы и правила не допускают, чтобы крыша навеса была меньше 3:12, поскольку более плоские крыши более подвержены протечкам и повреждениям снегом.

  2. Выберите правильный тип фермы

  Посмотрите выше, чтобы решить, какой тип фермы подходит для вашего сарая. Не переусердствуйте с этой частью — для небольшого сарая нужна только ферма с королевской стойкой. Если у вас есть большой сарай или мастерская, то вам нужна веерная ферма.

  Теперь, если у вас есть большой гараж или крошечный дом, я рекомендую сборную ферму Howe. Да, вы можете сделать это сами, но вы сэкономите время, купив их уже готовыми. Кроме того, вы не хотите ставить под угрозу безопасность только для того, чтобы сэкономить пару долларов на строительстве ферм для односкатной крыши.



  3. Создание подробного проекта фермы односкатной крыши

  Прежде чем вы начнете рубить дрова, вам необходимо иметь планы фермы сарая со всеми соответствующими размерами. Наиболее важными из них являются пролет вашего сарая, длина и шаг.

  Пролет определяет длину необходимых вам пиломатериалов, а длина навеса указывает, сколько ферм вам понадобится.

  Пролет вашего сарая от внешнего края одной внешней стены до другой по ширине сарая. Он не принимает во внимание свес крыши, который у вас может быть или не быть.

  Еще одним соображением является выступ. Вы хотите, чтобы ваша крыша нависала над краями вашего сарая? Если да, то насколько? Добавление дополнительного фута увеличит количество используемой древесины и общую стоимость. Тем не менее, выступ может быть как декоративным, так и функциональным, отводя воду дальше от основания вашего сарая.

  4. Определите расстояние между стропильными фермами

  24 дюйма по центру подходит для стропильных ферм. Если вы живете в районе, где выпадает абсолютно тонна снега и у вашего сарая низкая крыша, то смело устанавливайте их на 16 дюймов по центру.

  Дома имеют расстояние между фермами 24 дюйма. Однако в большинстве домов используются предварительно изготовленные инженерные фермы, рассчитанные на 24 дюйма по центру. Поскольку вы строите фермы самостоятельно, вы действительно не можете сказать, какую нагрузку может выдержать каждая из ваших ферм.

  Но если вы не торопитесь и правильно сконструируете ферму, нет никаких причин, по которым 24-дюймовое межосевое расстояние не может работать в вашем сарае. Если вас это не устраивает, соберите еще несколько и установите их на расстоянии 16 дюймов друг от друга.

  5. Подготовка необходимых инструментов и материалов

  См. ниже инструменты и материалы, которые вам потребуются для сборки ферм односкатной крыши.

  Инструменты

  • Торцовочная пила
  • Циркулярная пила или электролобзик
  • Козел
  • Молоток
  • Аккумуляторная дрель
  • Рулетка и угольник

  Материалы

  • 2x4s – без обработки давлением
  • Фанера ⅝”
  • Соединительные пластины ферм – 3×6
  • Гвозди
  • 1 Винты для настила ½”
  • Строительный клей

  6.

  Обрежьте верхние пояса фермы

  Теперь пора приступать к работе. Ранее я упоминал, что строить фермы намного проще, когда у вас есть голый пол сарая без каких-либо стен. Вы поймете почему через секунду. Теперь, когда вы знаете, насколько крутой должна быть ваша односкатная крыша — уклон — и какой свес вы хотите, вы можете сразу перейти к этому калькулятору конструкции фермы односкатной крыши.

  Прежде чем вводить свои значения, обязательно учтите дополнительные 4 дюйма с каждой стороны для пролета вашего сарая. Почему? Потому что мы собираемся избегать надрезов — также известных как разрезы птичьего рта — в наших верхних аккордах. Вместо этого наш нижний пояс будет полностью опираться на вершины стен сарая. Это позволяет сократить количество разрезов без ущерба для структурной целостности.

  Теперь у вас есть длина и угол, под которым вы обрежете оба конца верхних поясов. Для этого навеса наш шаг 4:12 требует угла 18,5 градусов. Используя наш квадрат скорости, мы поместим точку поворота (вершину квадрата скорости) в верхний угол нашего квадрата 2×4, ровно лежащего на рабочей поверхности. Вращайте точку вращения до тех пор, пока угол 18,5 на гипотенузе квадрата скорости не совпадет с длинным концом квадрата 2×4.

  Проведите линию от точки разворота вниз через 2×4. Используйте торцовочную пилу, чтобы сделать этот разрез, поворачивая пилу, пока она не совпадет с вашей отметкой. Теперь используйте тот же процесс, чтобы сделать такой же надрез на другом конце верхней хорды. Обратите внимание: убедитесь, что срезы под углом параллельны друг другу!

  7. Создание нижнего пояса

  Нижний пояс проходит между низом двух верхних поясов. Это будет ровно длина пролета вашего сарая. Используйте свою базу сарая, чтобы добиться точного измерения.

  На обоих концах нижнего пояса потребуются срезы под углом, но они будут перпендикулярны друг другу, в отличие от верхних поясов. Чтобы найти угол нижних углов пояса, просто вычтите угол верхнего пояса на 90. Затем используйте тот же метод, чтобы найти и отметить углы. Опять же, концы вашего нижнего пояса будут перпендикулярны друг другу.

  Я использую электролобзик, чтобы делать пропилы, которые моя торцовочная пила сделать не может. Некоторые люди предпочитают циркулярную пилу, но я считаю, что лобзик быстрее и проще в обращении. Какой бы инструмент вы ни предпочли, делайте разрезы под углом.

  Теперь выровняйте верхние и нижние пояса на полу сарая без стен. Верхние пояса должны идеально сочетаться с нижним поясом. Ваш нижний пояс также должен выступать за обе стороны стен сарая примерно на ½ дюйма. Это делается для того, чтобы края верхнего пояса не терлись о стены сарая.

  8. Измерьте и отрежьте шкворень

  Найдите центр нижнего пояса. Измерьте оттуда до нижней точки, где встречаются верхние хорды. Отрежьте 2×4 до такой длины — это ваш королевский пост.

  Затем, наверху вашего королевского поста, найдите центр. Если ваш 2×4 имеет ширину 3,5 дюйма, то он будет ровно 1,75 дюйма от края.

  Вы сделаете угловой разрез по обеим сторонам только что отмеченной точки. Он будет таким же, как разрез, который вы сделали для верхнего пояса, — 18,5 градусов. Используйте квадрат скорости с опорой на центральной отметке и вращайте. Вы обнаружите, что квадрат скорости слишком велик для этой конкретной задачи. В качестве альтернативы вы можете использовать разрезы верхнего пояса в качестве шаблона.

  Верхняя часть вашего королевского поста должна выглядеть как точка или стрела. Нижняя часть плоская и должна быть отцентрована на средней отметке нижнего пояса. Теперь вы готовы собрать ферму!

  9. Вырежьте косынки из фанеры

  Теперь пришло время вырезать фанерные фермы. Положите на козлы кусок фанеры толщиной ⅝ дюйма. Вы хотите, чтобы косынки были в два раза длиннее ширины ложи. Таким образом, 2 × 4 имеет ширину чуть менее 4 дюймов, поэтому вы сделаете косынки длиной 8 дюймов с каждой стороны, что в сумме составит 16 дюймов в поперечнике. Для высоты подходит 8 дюймов.

  Обведите косынки на фанере с помощью угольника. Я использую кусок картона под вершиной фермы, чтобы очертить верхнюю часть фермы, на 8 дюймов вниз с каждой стороны. Затем я достаю картон из-под фермы и провожу прямую линию до конца — готово! Это ваш шаблон. Вырежьте это.

  Используйте картонный шаблон, чтобы нарисовать контур на фанере. Разрежьте фанеру с помощью электролобзика. Помните, что вам нужны косынки с обеих сторон фермы. Чтобы упростить задачу, вы также можете использовать эту косынку в нижней части шкворня и нижнего пояса. Итак, для одной фермы вам понадобится четыре косынки такого размера.

  Теперь вырежьте косынки по бокам фермы. Вы можете использовать свой оригинальный картонный шаблон, но вам понадобится только половина. Сложите картон пополам, обведите его на фанере и вырежьте. Вам также понадобятся четыре из них. Теперь все готово для сборки.

  10. Сборка ферм сарая

  Положите ферму на пол сарая. Выровняйте нижний пояс по ширине одного конца вашего пола. Проверьте выравнивание и размеры фермы относительно пола. Убедитесь, что нижний пояс выступает за каждый конец не более чем на ½ дюйма, а вершина фермы совпадает с центром ширины сарая.

  Для крепления фанерных косынок вам понадобится строительный клей. Чем прочнее, тем лучше — я использую полиуретановый строительный клей PL Premium. В конечном итоге вам может понадобиться более одной трубки. Кроме того, я рекомендую прибить или привинтить детали 2 × 4 перед установкой косынок. Убедитесь, что вы предварительно просверлили, иначе 2 × 4 может расколоться.

  Начиная с верхней косынки, нанесите клей на фермы 2×4, которые будут покрыты косынкой. Поместите косынку поверх клея и прикрепите косынку с помощью шурупов 1 ½ дюйма. Я бы использовал четыре винта с каждой стороны, плюс два в центральной стойке.

  Продолжайте установку косынок, как описано выше. По завершении переверните ферму и установите косынки с другой стороны.

  Опция: использование стальных косынок для сборки ферм

  Используйте стальные косынки, также называемые соединителями ферм, для крепления ферм навесов. Перед установкой коннекторов я предпочитаю закреплять их 3-дюймовыми палубными винтами. Это скрепляет все вместе, одновременно забивая соединители фермы. Я также советую вам предварительно просверлить отверстия, если вы решите сначала закрутить винты, так как 2×4 склонны к расщеплению.

  Очень важно, чтобы используемые разъемы выдерживали нагрузку. Во многих магазинах Home Reno продаются только ненесущие металлические косынки или соединители. Не используйте их для создания ферм.

  Когда вы будете готовы забивать разъемы, вам понадобится кусок обрезков 2×4, чтобы положить его на разъем, по которому вы сможете забить. Если вы ударите молотком прямо по разъему, он погнется и не будет правильно подключаться. Если у вас есть плоский кусок стали вместо дерева, это работает еще лучше.

  Забейте соединители на каждом стыке, используя обрезки. Убедитесь, что каждый разъем полностью прибит к каждому куску дерева. Используйте разъемы с обеих сторон.

  При соединении ферм со стальными косынками к навесу можно использовать стяжку Simpson H3.5A Hurricane. Иногда стальная косынка не подходит к соединителю, поэтому я предложил вам два варианта на выбор — любой из них отлично работает.

  Как установить фермы на сарае

  Когда вы закончили строить фермы для сарая и построили стены сарая, пришло время установить их на сарай.

  Помните, я предложил 24-дюймовые фермы центрального навеса. Вам также понадобится по одному на обоих концах. Ваша первая ферма будет на одном уровне с передней частью вашего сарая. Измеряя вместе с верхней пластиной длину стены вашего сарая, начните с 1,75 дюйма от передней части вашего сарая и продвигайтесь вдоль стены с шагом 24 дюйма, отмечая каждое положение по мере продвижения.

  Через каждые 24 дюйма вы будете размещать фермы сарая. Я намечаю, где центр, затем 1,75 дюйма с каждой стороны. Это создает хороший контур того, где будет сидеть ферма. Это поможет при установке фермы на соединители верхней пластины.

  Проделайте то же самое на противоположной стене, так вашему помощнику будет легче выровнять каждую ферму.

  Затем установите эти разъемы или разъем с аналогичной нагрузкой на одну сторону верхней пластины так, чтобы пластина совместилась со стрелкой на разъеме с надписью «верхняя пластина».

  При этом я устанавливаю коннектор с лицевой стороны на одну стену и с противоположной стороны на другую стену. Таким образом, когда вы поднимаете ферму, она поддерживается с обеих сторон соединителем. Вам будет легче вставить гвозди в разъем.

  Поднимите свою ферму вместе с другом и соедините разъем с фермой с помощью гвоздей 8d.

  Установите еще один соединитель того же типа на тех сторонах фермы, на которых их еще нет, чтобы каждая ферма поддерживалась четырьмя стяжками — по 2 на каждой стене.

  Примечание: некоторые юрисдикции требуют использования ураганных связей при креплении ферм к навесу. На ум приходят места с сильным ветром, такие как Средний Запад или Флорида. Всегда проверяйте местные строительные нормы и правила, прежде чем строить фермы крыши и навес.

  Заключение

  Надеюсь, вам понравилось строить фермы крыши для сарая. Надеюсь, вы сможете использовать это руководство, когда будете заниматься своим следующим проектом по строительству сарая.

  Помните, безопасность всегда важнее всего. Никогда не беритесь за установку фермы без пары рук помощи.

  И если вы все еще не совсем уверены, как строить фермы для навесов, вы всегда можете купить готовые фермы в местном магазине строительных материалов. Не так весело, но гораздо быстрее, чем строить самому!

  Как всегда, пожалуйста, оставьте любой отзыв или комментарий ниже, если вы нашли эту статью полезной.

  Евгений Сокол

  Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

  Как сделать простую ферму крыши для сарая

  Простая ферма крыши для сарая. Фермы строятся для надежной кровельной системы на различных зданиях, но в простых проектах, таких как сарай, ферма может быть построена без каких-либо инженерных требований и просто из пиломатериалов.

  Стропильные фермы для сарая достаточно просты и не требуют специальных инструкций по проектированию. Вам нужны только инструменты и материалы, которые можно купить в местном хозяйственном магазине, плюс вы можете сделать это самостоятельно.

  Стропильные фермы используются для поддержки черепицы и фанеры опоры, чтобы она стала водонепроницаемой. Чтобы это работало хорошо, вам нужно будет тщательно спланировать это, поскольку фермы требуют необычных углов, и каждая из них должна идеально соответствовать конструкции, к которой они прикреплены.

  Вот как сделать ферму крыши для сарая, чтобы вы могли начать свой маленький проект.

  1. Тщательно спланируйте

  Ферма является опорой крыши вашего сарая, и поэтому важно, чтобы они были тщательно спланированы, чтобы вы точно знали, какой шаг вам нужно сделать дальше. При составлении планов ферм односкатной крыши важно учитывать снеговую нагрузку, ветровую нагрузку и другие требования к конструкции.

  Стандартные ветровые нагрузки при проектировании и строительстве сооружений таковы, что горизонтальный ветер должен быть не менее 15 фунтов на квадратный фут, а чистая подъемная нагрузка должна быть не менее 9фунтов на квадратный фут, в то время как стандарт снеговой нагрузки составляет минимум 21 фунт. на квадратный фут (1 кг) Паскалей или выше.

  2. Проект фермы крыши сарая

  Поскольку вы делаете фермы крыши для навесов, вы должны знать по крайней мере некоторые основы и элементы, необходимые для создания вашей конструкции, используя планы ферм крыши для навесов. . Основные элементы, необходимые для изготовления ферм крыши для сарая, включают следующее:

  • Элемент плота (верхний пояс) — это основная часть фермы, которая проходит вдоль нижней стороны фермы, поддерживающей настил.
  • Балочный элемент (ниже пояса) — еще одна основная часть фермы, которая проходит по нижней стороне между опорами.
  • Диагональные раскосы — это то, что поддерживает ферму и скрепляет ее.
  • Косынки — куски фанеры 1/2 дюйма, используемые для покрытия трех концов фермы
  • Пик — самая высокая часть фермы здание
  • Консоль — это балка, закрепленная на одном конце фермы и выступающая в космос.

  При изготовлении стропильных ферм для сарая важно, чтобы вы знали эти элементы, а ваш проект был детализирован, когда речь идет о них.

  3. Выберите подходящий пиломатериал для вашей фермы крыши

  Несмотря на то, что у вас отличная конструкция фермы, если ваши материалы выбраны неправильно, она не будет достаточно прочной, чтобы прослужить долго.

  Таким образом, вы должны выбрать правильный пиломатериал, который является основным материалом, необходимым для вашей фермы крыши. По сравнению с пиломатериалами, такими как белая сосна и ель, пиломатериалы из пихты или желтого дерева предпочтительнее из-за их высокой плотности.

  Доски размером 2×4 дюйма особенно подходят для легких ферм, если вы можете спроектировать и изготовить раскосы, а также соединения элементов.

  Также следует обратить внимание на прямолинейность пиломатериала. Деформированные, искривленные и скрученные пиломатериалы не годятся для ферм, в то время как слегка изогнутые или с короной можно использовать, если корона обращена вверх при установке фермы.

  Прямоволокнистые и плотные доски с небольшим количеством сучков в основном используются для ферм. Также лучше, если вы сможете выбрать древесину без явных трещин, расщепленных или окорившихся краев.

  Кроме того, пиломатериалы из хвойных пород имеют тенденцию к усадке после изготовления и установки. При этом пиломатериал, который вы выбираете, должен быть высушен в печи, чтобы избежать усадки.

  Как рассчитать стропильные фермы для сарая

  После того, как вы сделали необходимые приготовления для самодельной стропильной фермы, следующий шаг, который вам нужно сделать, это построить ее.

  У вас уже есть материалы — пиломатериалы, древесина, фанера, пила, молоток, гвозди, шурупы, дрель и столярный клей. Имея все это под рукой, теперь вы можете приступить к созданию ферм для односкатной крыши.

  1. Вы можете начать с измерения уклона крыши. Вы должны точно измерить уклон, так как это будет длина стропил вашей фермы. После того, как вы рассчитали длину, вы можете решить, сколько ферм вам нужно, а затем удвоить это число, так как оно будет количеством стропил.
  2. Стропила вырезаются из дерева (2 х 4) в соответствии с длиной ската, которую вы измерили ранее. После того, как они обрезаны, вы должны добавить вертикальный срез под углом 45 градусов на верхних концах.
  3. Затем вырежьте балочный элемент или нижний пояс из другого куска дерева 2 x 4 под углом 45 градусов.
  4. Затем создайте косынки, которые будут использоваться для покрытия трех концов фермы. Один из них закрывает верхнюю часть фермы, а два других — нижнюю. Это означает, что вам нужно создать как минимум 6 косынок, чтобы покрыть обе стороны фермы.
  5. Когда все готово, можно приступать к сборке фермы. Вы можете либо построить пилы, либо просто работать на полу, чтобы упростить сборку фермы. Сначала два стропила укладываются на пол так, чтобы два конца сходились в углу. Если вы обрезали их правильно, они должны идеально подойти. Затем вы можете вставить нижнюю часть (балку) так, чтобы углы совпали.
  6. Когда ферма размещена и закреплена, теперь можно приступать к склеиванию частей фермы, а также прибить косынки к каждому из углов. Когда клей уже высохнет, переверните ферму, а затем прикрепите остальные три косынки к каждому из углов, включая верхнюю часть.

  Установка стропильных ферм на сарае

  При установке фермы необходимо установить временную распорку, чтобы удерживать ферму на месте, пока она не будет установлена ​​окончательно. После того, как вы установили временную распорку, вы можете приступить к установке фермы сарая на заднем дворе. Следуйте этим простым процедурам как установить фермы крыши.

  • Соберите все фермы, которые вы сделали и которые нужны для вашего сарая, на ровной поверхности. Укладываем их попарно, сходя концы и скрепляя косынками. Добавьте к ним поперечную стяжку, которая представляет собой доску размером 2 x 4 дюйма, которая проходит между стропилами и высотой, которую вы выбрали, с обрезанными концами, чтобы они соответствовали углам стропила.
  • Затем поместите эти поперечные связи в нижней части стропила, если вам не нужно внутреннее пространство или если вам нужно место для хранения в области крыши. Затем вы можете разместить поперечную стяжку примерно посередине стропила, чтобы получить больше места внутри. Все фермы должны быть построены таким образом.
  • При установке их нужно поднимать на крышу вверх дном. Затем вы или ваши рабочие можете прибить ферму к крыше с помощью направляющей временной распорки. Перед их прибиванием следует использовать уровень для отвеса стропил.
  • Начните выравнивать стропила с одного конца, а затем переходите к другому. Отвес каждый из них каждый раз, когда вы идете. Вы можете добавить несколько шпилек к концевым стропилам фермы между поперечной стяжкой и стеновым колпачком.
  • Наконец, покройте все фермы обшивкой OSB, которая прибита к каждой стропиле с интервалом около 12 дюймов. Это надежно прикрепит вашу ферму к крыше, поэтому вы можете быть уверены, что они достаточно закреплены.

  С помощью этих шагов и процедур вы теперь можете начать строить свои собственные фермы для вашего сарая на заднем дворе. Вам не нужно обладать специальными знаниями в области инженерии, так как сделать собственную ферму достаточно просто, если следовать приведенным выше инструкциям.

  Однако это не означает, что вам не нужна помощь профессионалов. Если есть вещи, которые оставили вас в замешательстве, все равно будет мудро попросить совета, чтобы вы могли идеально построить свою ферму крыши.

  Конечно, при строительстве самодельной фермы безопасность является вашей первоочередной задачей, поэтому вы должны убедиться, что ферма тщательно спланирована, изготовлена ​​и установлена ​​на основе «стандартов» конструкции.

  Последнее обновление от 26 февраля 2023 г.

  Конструкции односкатных крыш стропильные системы: Стропильная система односкатной крыши своими руками — устройство и схемы (фото, видео)
