Конструкция биметаллических радиаторов отопления: Устройство биметаллических радиаторов: характеристики, преимущества и недостатки

Конструкция биметаллических радиаторов отопления, особенности, отличия

Обновлено: 21 мая 2022.

Конструкция биметаллических радиаторов отопления отличается от алюминиевых, чугунных и стальных. Благодаря ей такие батареи имеют ряд особенностей. О них необходимо знать при выборе типа радиатора.

Биметаллические радиаторы отличаются своими характеристиками. Каждый производитель отдельно разрабатывает модельный ряд. Но общие плюсы и минусы у них имеются. О них мы также расскажем в этой статье.

Материалы, используемые для биметаллических радиаторов

Корпус секции биметаллического радиатора изготавливается из алюминия. Этот металл имеет хорошую теплопроводность и теплоотдачу. Но он плохо выдерживает перепады давления и температуры.

Внутренняя часть биметаллических радиаторов состоит либо из стали, либо из меди. Сталь используется чаще, из-за низкой стоимости. Но стальные биметаллические радиаторы имеют немного больший все секции, чем с медным сердечником. Все потому, что при использовании меди толщина стенок каналов ниже.

Хорошие производители используют качественную сталь, слабо поддающуюся коррозии. Вдобавок они покрывают внутреннюю часть трубок антикоррозийным покрытием.

Дешевые азиатские производители часто используют низкокачественную сталь, которая быстро ржавеет. Но для полного разрушения труб потребуется не один год, так как в них постоянно находится вода. Не стоит забывать, что в азии есть как дешевые нонейм-изготовители, так и качественные бренды. Об этом свидетельствует разнообразие отзывов о китайских биметаллических радиаторах.

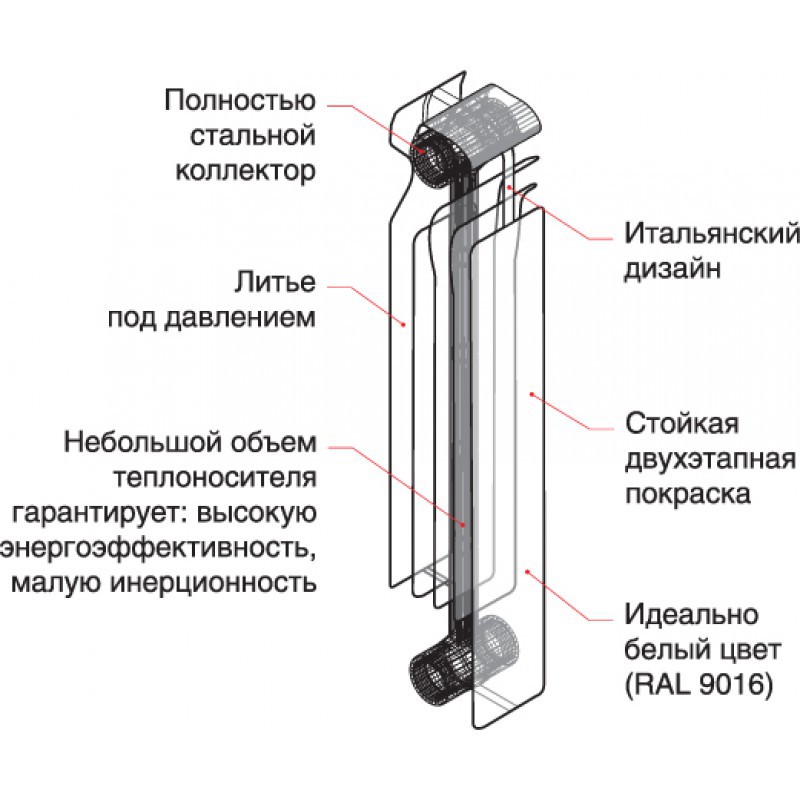

Конструкция биметаллических радиаторов отопления

Каждая секция состоит из алюминиевого корпуса с плоскими частями, так называемыми «перьями». Через них происходит основная теплоотдача.

Биметаллический радиатор в горизонтальном разрезе.

В верхней и нижней части внутри алюминиевого корпуса расположены стальные или медные горизонтальные трубки. С каждой стороны на них есть внутренняя резьба под ниппельную гайку. последнюю используют для скрепления секций между собой. На ниппельной гайке есть наружная резьба.

Верхние и нижние части соединены вертикальным каналом, также из стали или меди. Через него проходит вода или теплоноситель. В этих трубках происходит основная отдача тепловой энергии.

В верхней части во многих моделях расположены отсекатели воздуха. Они служат для того чтобы направлять теплый воздух от стены в комнату. Особенно эффективны они при установке батарей в нише или под окном.

Принцип работы биметаллических радиаторов такой же, как у других. Но есть три основные отличия от алюминиевых, чугунных и стальных батарей отопления:

1. Биметаллические радиаторы имеют меньшую теплоотдачу, чем алюминиевые. Разница в среднем составляет 10-20%.
2. Биметаллические батареи имеют высокую прочность, некоторые модели способны выдерживать давление до 40 бар.
3. Радиаторы из биметалла не подвержены коррозии из-за высокой кислотности воды.

Биметаллический радиатор в разрезе (стальной сердечник)

Вес и теплоотдача

Есть два стереотипа про биметаллические радиаторы:

1. Они легкие и плохо греют;
2. Они тяжелые и хорошо греют.

Это кажется глупостью Но на самом деле все верно. Чем легче радиатор, тем меньше он сможет отобрать энергии у теплоносителя. Соответственно, меньше отдаст тепла в помещение. И наоборот – чем больше алюминия в радиаторе, тем больше тепловой энергии ему отдает вода или теплоноситель. И греет он лучше.

Просто разные люди сталкиваются с разными производителями и моделями. Некоторые варианты сделаны легкими, но с плохой теплоотдачей. А некоторые – тяжелыми, но дают больше киловатт тепла.

Многие производители искусственно завышают теплоотдачу биметаллических радиаторов. Иногда цифры отличаются в 1,5-2 раза. Чтобы знать действительную теплоотдачу биметаллических радиаторов отопления, вы можете прочитать статью «Сколько реальных кВт тепла в одной секции радиатора».

Полубиметаллические радиаторы

Некоторые производители изготавливают полубиметаллические радиаторы. В них не вся внутренняя часть имеет стальные или медные вставки. Чаще всего только вертикальные каналы изготовлены по технологии биметалла. Но иногда из меди или стали изготавливают сердечники для горизонтальных канало.

Полубиметаллические радиаторы хуже по своим характеристикам, чем биметаллические и алюминиевые. Вот их отличия:

• Части каналов, не защищенные сталью или медью, чувствительны к перепадам температур, как алюминиевые радиаторы;
• Каналы из биметалла отдают тепло хуже алюминиевых радиаторов;
• Стоимость полубиметаллических радиаторов выше чем алюминиевых, но они ничем не лучше.

Полубиметаллические радиаторы часто выдают за биметаллические, если у них только верхние трубки из стали или меди. Ведь вы не сможете посмотреть на то, из чего сделана внутренняя вертикальная часть секции.

Точно так же выдают алюминиевые радиаторы за полубиметаллические. Нечестные продавцы говорят, что вертикальная часть из меди или стали, но на деле это не так. И снова вам никак не проверить это.

Конструкция биметаллических радиаторов отопления разработана таким образом, чтобы защитить алюминий от давления, гидроударов и температуры.

Надеемся, что статья была вам полезной. Не забудьте поделиться ей с друзьями!

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на портал поиска мастеров Профи. Это полностью бесплатный сервис, где вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.

Если вы сами мастер своего дела, то зарегистрируйтесь на Профи и получайте поток клиентов. Ваша прибыль в одном клике!

Какие бывают радиаторы и чем они отличаются

Часто в повседневной жизни, применительно к отоплению, можно услышать слово «батарея». Так вот об этих батареях, а правильнее сказать радиаторах или приборах отопления и пойдет речь.

В прежние времена батарея была массивным, сто раз окрашенным, чугунным изделием под подоконником, которая плохо или хорошо, но выполняла свою функцию — отапливать помещение….

Сегодня батарея — это радиаторы или конвекторы, которые могут иметь различную конструкцию и форму, изготавливаться из разных материалов, окрашиваться в различные цвета радуги, быть элементом  дизайна помещения и позволяющие регулировать температуру под ваши индивидуальные запросы (даже автоматически).

Итак, популярно об отопительных приборах:

Какие бывают радиаторы и чем они отличаются

По конструкции все гидравлические отопительные приборы  можно разделить на четыре основных типа: секционные, панельные, трубчатые (к ним относятся и полотенцесушители) и конвекторы.

Секционные отопительные приборы

Такие приборы состоят из отдельных нагревательных элементов-секций. Секционными могут быть отопительные приборы из алюминия, чугуна, стали, а также так называемые биметаллические (имеющие алюминиевый корпус и стальную трубу, по которой движется теплоноситель). Секции соединяются между собой при помощи ниппелей, а между секциями устанавливаются уплотнения. Чаще прокладки изготавливаются из резины, что нормально при использовании воды в качестве теплоносителя, но недопустимо при использовании в качестве теплоносителя антифриза, т.к. резина может быть разрушена его агрессивным воздействием (в таких случаях в современных отопительных приборах применяются специальные уплотнения).

Панельные (несекционные) отопительные приборы

В основном это стальные панельные радиаторы. Конструкция панельного радиатора — это грубо говоря два сваренных между собой стальных листов (толщиной, обычно, 1,25 мм ) с вертикальными каналами, в полости которых циркулирует теплоноситель. Для увеличения нагреваемой поверхности, а, как следствие, теплоотдачи к тыльной стороне панели приварены стальные П-образные рёбра.

Трубчатые отопительные приборы

В большинстве случаев конструкция таких радиаторов состоит из вертикально расположенных изогнутых стальных трубок, соединяющих верхний и нижний коллекторы. Стоит отметить, что стальные трубчатые радиаторы — это обычно наиболее дорогой тип радиаторов (в пересчете на 1 кВт).

Конвекторы (или пластинчатые отопительные приборы)

Конвектор, образно говоря, — это одна или несколько труб (по которым движется теплоноситель) с «надетыми» на них металлическими «ребрами-пластинами». Воздух проходит сквозь конвектор снизу вверх, нагреваясь от многочисленных теплых оребрений.

Трубы таких отопительных обычно изготавливаются из стали или меди. В некоторых конвекторах величина теплового потока регулируется специальной заслонкой, открывая или закрывая которую, можно увеличить или уменьшить поток движущегося нагретого воздуха. Конструкция конвектора может быть совсем открытой или закрытой декоративным кожухом (в настенных и плинтусных вариантах). Конвекторы встраиваемые в пол накрываются декоративной решеткой.

Все об алюминиевых радиаторах

Преимущества алюминиевых радиаторов:

 — алюминиевые радиаторы имеют очень хорошую теплоотдачу.

 — алюминиевые радиаторы имеют низкую массу (вес одной секции без воды  около одного кг), что облегчает монтаж.

 — алюминиевые радиаторы имеют привлекательный дизайн и поэтому зачастую потребители делают выбор в пользу алюминиевых радиаторов.

Наиболее распространены модели алюминиевых радиаторов с межцентровым (межосевым) расстоянием 500 мм и 350 мм (также существуют варианты с межосевым расстоянием 200, 400, 600, 700, 800 мм и др.). Необходимая  длина алюминиевого радиатора и соответственно его мощность «набирается» (складывается) из отдельных секций, что позволяет достаточно точно подобрать требуемые для отопления конкретного помещения параметры.

Для подключения алюминиевых радиаторов к системе отопления необходим  монтажный комплект, включающий в себя: от 2-х до 4-х кронштейнов, кран Маевского (воздухоспускной кран ручного регулирования), проходные пробки (переходники) различного диаметра (1/2 дюйма или ¾ дюйма) и направленности (левая или правая) и глухие пробки (заглушки).

По желанию заказчика на подводящих и/или отводящих теплоноcитель трубах можно установить шаровые краны/вентили (для демонтажа радиатора или для экстренного отключения от системы отопления), а также термостатические вентили с термоголовками (для поддержания заданной температуры в помещении).

Существует две технологии производства алюминиевых радиаторов:

 — литые (каждая секция отливается как цельная деталь к которой привариваются донные части).

 — экструзионные — произведенные методом экструзии. При экструзии алюминиевый сплав продавливается через сильеру стальные пластины с отверстиями определенной формы и сечения (экструдеры), в результате чего получают длинные профили определенной формы. После остывания полученные заготовки нарезают по размерам радиатора, после чего привариваются донные и верхние части.

Рабочее давление алюминиевых радиаторов разных производителей отличается достаточно существенно. Можно сказать, что существуют 2 типа алюминиевых секционных радиаторов:

— стандартный «европейский» тип, рассчитанный на рабочее давление примерно 6 атм. Он хорош для применения в коттеджах и других автономных системах отопления.

— «усиленный» радиатор с рабочим давлением не менее 12 атм.

 Недостатки алюминиевых радиаторов:

При контакте алюминия с водой происходит выделение водорода, что при не действующем автоматическом воздухоотводчике (или при отсутствии крана Маевского, регулирующегося вручную)  может привести даже к разрушению секции радиатора.

При использовании алюминиевых радиаторов надо обратить особое внимание на химический состав (pH) теплоносителя в вашей системе отопления. Что при городском централизованном отоплении это сделать почти невозможно. pH теплоносителя должен находиться примерно в пределах рН=7-8. Кроме того, важно помнить, что коррозия, разрушающая алюминиевые радиаторы усиливается при наличии в системе отопления гальванических пар алюминия с другими металлами (например: алюминивые радиаторы + разводка отопительной системы выполненная из медных труб).

Тем не менее, если при проектировании и монтаже системы отопления учесть все требования и рекомендации по установке и эксплуатации алюминиевых радиаторов, то они прослужат вам долго верой и правдой.

Все о биметаллических радиаторах

Биметаллические радиаторы имеют алюминиевый корпус и стальную трубу, по которой движется теплоноситель. Грубо говоря, биметаллический радиатор — это стальной каркас залитый алюминием, теплоноситель в таких радиаторах почти не контактирует с алюминием, т.к. движется по стальным трубкам, которые в свою очередь передают тепло алюминиевым панелям.

Этот тип радиаторов соединил лучшие свойства алюминиевых радиаторов с полезными качествами стали. Благодаря прочности стали биметаллические радиаторы выдерживают большее давление (для многих из них рабочее давление составляет 20-30 и более атм.) и позволяют снизить требования к качеству (pH) теплоносителя, которые очень существенны при использовании обычных алюминиевых. Кроме того биметаллические радиаторы имеют хорошую теплоотдачу и современный дизайн, внешне такие радиаторы очень похожи на алюминиевые, но стоят несколько дороже.

Биметаллические радиаторы пригодны для использования в городских системах централизованного отопления. Но как и для всех радиаторов, в которых теплоноситель соприкасается со сталью, для «биметалла» вредно повышенное содержание кислорода в теплоносителе, который способствует развитию коррозии стали. Поэтому здесь необходима установка на радиатор автоматического или ручного (кран Маевского)  воздухоотводчика.

Для подключения биметаллических радиаторов к системе отопления необходим  монтажный комплект, включающий в себя: от 2-х до 4-х кронштейнов, кран Маевского, две проходных пробки различного диаметра (1/2 дюйма или ¾ дюйма) и направленности (левая или правая) и одна глухая пробка (заглушка).

По желанию заказчика на подводящих и/или отводящих теплоноситель трубах можно установить шаровые краны, вентили (для демонтажа радиатора или для экстренного отключения от системы отопления), а также термостатические вентили с термоголовками (для поддержания заданной Вами температуры в помещении).

Стальные панельные радиаторы

Стальные панельные радиаторы — одни из наиболее используемых отопительных приборах в системах индивидуального отопления (обычно в загородных домах). Они обладают небольшой тепловой инерцией, а соответственно, с их помощью легче осуществлять регулирование температуры в помещении.

Рабочее давление для большинства моделей стальных панельных радиаторов лежит в пределах 9 атм.

Благодаря широчайшему модельному ряду (ассортимент панельных радиаторов ведущих производителей состоит из нескольких сотен моделей разной глубины, ширины и высоты) можно подобрать оптимальный по параметрам панельный радиатор практически для любого помещения. Стандартная высота этих отопительных приборов равна: 300, 350, 400, 500, 600 и 900 мм (есть и более низкие — 250 мм ), ширина — от 400 до 3000 мм , глубина от 46 до 165 мм .

Если говорить о недостатках, то, что как все стальные отопительные приборы они при контакте с водой подвержены коррозии, чувствительны к гидравлическим ударам и рассчитаны на не очень высокое давление. Они хороши для использования в индивидуальных системах (например в загородных домах и коттеджах), а применять их в городских квартирах надо очень осторожно, внимательно ознакомившись с техническими параметрами и требованиями, указанными производителем.

По разновидности подключения к трубной разводке существует три типа панельных радиаторов — с нижним, боковым и универсальным подключением. В стальных панельных радиаторах с нижним подключением встроен термостатический вентиль, на который можно установить терморегулятор, для поддержания заданной температуры в помещении. Для стальных панельных радиаторов с боковой подводкой комплект подключения входит в стоимость радиатора. Для стальных панельных радиаторов с нижней подводкой  необходимо приобрести узел подключения (подсоединения) Мультифлекс. При этом стоимость радиаторов с нижним подключением немного выше, чем аналогов с боковым подключением.

Производители панельных радиаторов в комплект поставки включают кронштейны (скобы) для размещения радиатора на стене, но можно приобрести специальные ножки для установки его на пол, если размещение на стене по каким-либо причинам нежелательно или невозможно.

По желанию заказчика на подводящих и/или отводящих теплоноситель трубах можно установить шаровые краны, вентили (для демонтажа радиатора или для экстренного отключения от системы отопления).
