Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши - важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них - стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое.

В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.



Пример монтажа стропильной системы двускатной крыши

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Устройство двускатной крыши своими руками

     Несмотря на то, что в последнее время крыши загородных домов отличаются большим разнообразием форм, обычная двускатная крыша остается актуальной и достаточно распространенной. В основном благодаря своей простоте и функциональности – устройство двускатной крыши своими руками не составляет особого труда. Естественно, что и в этом деле есть свои тонкости, однако соблюдение нехитрых правил  и рекомендаций поможет избежать ошибок, чтобы сооружение было надежным и прослужило долгие годы.

     Строительство дома предполагает серьезные финансовые вложения, и это заставляет людей искать пути удешевления конструкции за счет использования современных технологий. Одна из таких технологий, набирающая все большую популярность в России – каркасное строительство. Выгода в том, что при строительстве каркасного дома можно обойтись без участия специалистов. При наличии элементарной технической грамотности и соблюдения всех рекомендаций такой дом можно возвести практически своими руками. При этом часто приходится идти на упрощение конструкции, и двускатная мансардная крыша как нельзя лучше отвечает этим требованиям.

    От того, насколько равномерно будет распределена нагрузка на несущие конструкции дома при устройстве крыши, зависит долговечность здания, и устройство двускатной крыши с этой точки зрения будет оптимальным вариантом. Кроме того, не стоит забывать про выбор и установку софитов для крыши

Рисунок 1. Основные элементы конструкции при устройстве двускатной крыши

   Двускатная крыша представляет собой наиболее простую конструкцию, являясь одновременно наиболее функциональной с точки зрения эксплуатации.  Ведь крыша защищает дом от негативного воздействия атмосферных факторов, и ее надежность является одним из важнейших условий комфорта в нем.

    Конструкция двускатной крыши достаточно проста – она представляет собой две наклонные плоскости, опирающиеся на противоположные стены дома. При этом имеется два треугольных торца, называемые фронтонами.  При  достаточной высоте крыши и площади дома в образованном пространстве можно устроить дополнительные жилые помещения. Это пространство принято называть мансардой в отличие от традиционного чердака, который можно использовать в хозяйственных целях. К примеру, для хранения различных вещей.

    Что касается эстетической составляющей, то простота конструкции с лихвой может быть компенсирована современными кровельными материалами. Они придадут крыше, как самой заметной части дома, привлекательный вид.

Рисунок 2. Возможные варианты двускатных крыш

     Прежде всего, следует устроить перекрытия.  В последнее время при капитальном строительстве из кирпича, шлакоблока и других тяжелых материалов перекрытия выполняют из железобетонных плит. Однако это требует больших финансовых затрат, привлечения специальной техники и бригад строителей. Кроме того, при каркасном строительстве тяжелые плиты создадут слишком большую нагрузку на стены здания. Поэтому для самостоятельного строительства лучше всего подходят перекрытия из деревянных балок.

 При выборе материала для устройства двускатной крыши следует руководствоваться целесообразностью. Если подкрышное пространство будет использоваться в качестве чердака, то будет достаточно бруса сечением 50×150 мм. Если же здесь будет полноценная мансарда, то следует  применить брус по крайней мере 100×150 мм, а лучше 150×150 мм. Балки укладываются непосредственно на несущие стены дома. Направление укладки – параллельно будущим фронтонам. При этом следует сделать выступы за края стен порядка 500-700 мм, это позволит сделать свесы крыши, достаточные для защиты стен дома от атмосферных явлений.

   После того, как будут уложены балки перекрытия, можно приступать к изготовлению и установке стропил. В данном случае речь идет о треугольных стропилах, поскольку крыша будет двускатной. Стропила представляют собой А-образные конструкции из бруса сечением, по крайней мере, 50×150 мм. Положение перекладины следует рассчитывать таким образом, чтобы она стала основой для будущего потолка мансардного помещения. Если не удалось приобрести брус длины, которая обеспечивает цельные элементы, допускается сращивание бруса с двух сторон. Крепление можно производить гвоздями соответствующей длины, но лучше, если это будут саморезы.

Рисунок 3. Стропильная система холодного чердака

    Если подкрышное пространство не предполагается делать жилым, что в условиях России требует отопления, конструкция крыши значительно упрощается и не требует больших финансовых затрат. Прежде всего, можно будет сэкономить на утеплении, а также сделать шаг стропил немного больше, что позволить сэкономить на брусе.  Тем не менее, не рекомендуется делать расстояние между соседними стропилами более 1,5 м. Оптимальный шаг составляет порядка 1,2 м. При устройстве кровли из традиционного шифера это позволит равномерно распределить нагрузку по всей конструкции.Первыми устанавливаются фронтальные (крайние) стропила. Их можно закрепить с помощью временных укосов.

Рисунок 4. Варианты крепления основания стропил на мауэрлат

       Установку фронтальных стропил (впрочем, как и всех остальных) следует производить строго вертикально. После этого в двух местах на каждой плоскости натягивается шнур, по которому производится установка остальных стропил. Крепление стропил к балкам перекрытия может быть произведено различными способами. К примеру, стропила могут быть закреплены внахлест или путем врезки в балки перекрытия сверху на глубину порядка 50 мм.

Видео-лекция «Устройство двускатной крыши своими руками: общие сведения»:

         Треугольник сам по себе является жесткой геометрической фигурой. Наличие перекладин на высоте потолка или выше, а также прочное крепление к балкам перекрытия вполне достаточно для того, чтобы не волноваться за вертикальную нагрузку на крышу.

Рисунок 5. Варианты крепления верха стропил (треугольника)

    Что  касается фронтальных нагрузок, то для их компенсации необходимо придать всей стропильной системе дополнительную жесткость.  Сделать это можно с помощью укосов, которые устанавливаются от перекладины фронтальных  стропил до низа среднего стропила. Такие элементы нужно установить с каждой стороны. Таким образом, их будет четыре. Материалом для укосов может служить такое же брус, какой используется для изготовления стропил или немного меньшего сечения (к примеру, 50×100 мм). Также несколько слов следует сказать о высоте стропил и, соответственно, углах наклона скатов. Они должны быть тем больше, чем больше обычная толщина снежного покрова в данном регионе. При расчете конструкции следует выяснить эти данные и внести в конструкцию устройства двускатной крыши коррективы с их учетом.

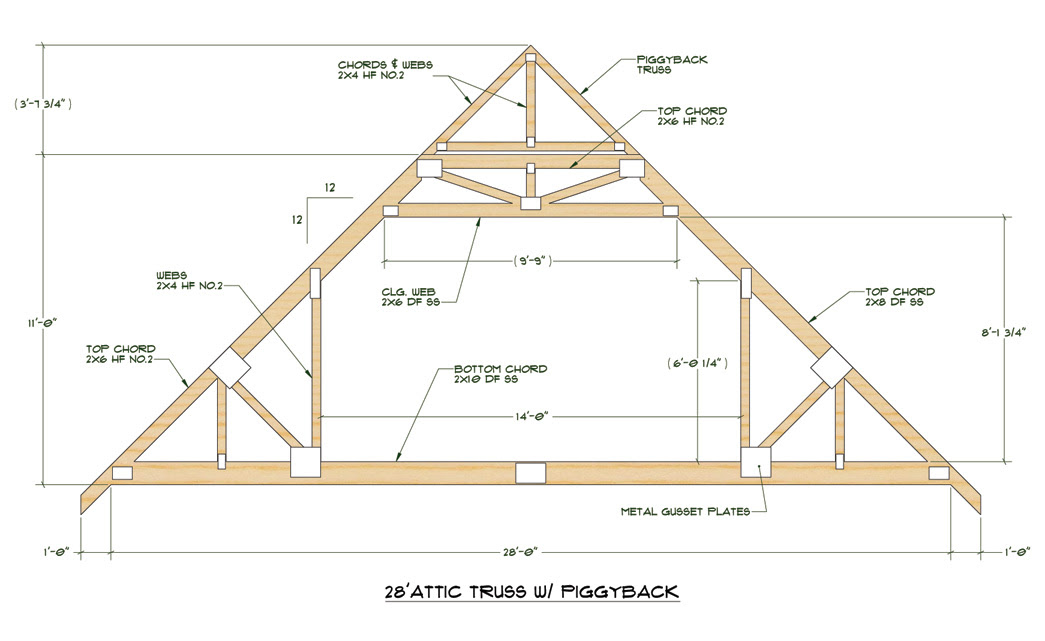

Рисунок 6. Стропильная система мансардной крыши

   В мансарде предполагается наличие жилых помещений, что предполагает должное утепление крыши. При проектировании нужно учитывать ширину материала утеплителя, чтобы не приходилось его подрезать, увеличивая тем самым расход материала и стоимость всего строительства. Укладку утеплителя следует производить только после того, как будет устроена обрешетка и уложена кровля. После укладки утеплителя рекомендуется закрепить его каким-нибудь рулонным материалом, например паробарьером.

        Также предстоит устраивать стойки, которые станут основой для стен мансардных помещений. Их лучше всего крепить к перекладинам стропил, которые станут основой для устройства потолка. Для лучшего утепления  можно проложить утепляющий материал и в потолке и стенах мансарды. Это зависит от региона, в котором расположено здание.  Естественно, если было принято решение об устройстве в чердачном помещении мансарды, это повлечет за собой дополнительные финансовые и трудовые затраты – понадобиться больше бруса, крепежных материалов, а также материал для утепления.

Рисунок 7. Образец утепления мансардной крыши

      После того, как будет смонтирована стропильная система со всеми необходимыми распорками, можно приступать к обрешетке, на которую будет уложен кровельный материал. Плотность обрешетки напрямую зависит от материала, которые будет использоваться в качестве кровельного. Наиболее неприхотливым в этом плане является асбестоцементный волнистый лист (шифер). Также это наиболее дешевый материал. Толщина доски для обрешетки должна быть не менее 20 мм, а для шиферной кровли достаточно 4-5 досок на один лист материала по высоте. Главный недостаток шифера – он не отличается особой эстетичностью.

Рисунок 8. Варианты монтажа разреженной обрешетки

     В случае использования мягкой кровли на основе битума (битумная черепица) обрешетка должна быть максимально плотной. Кроме того, поверх нее обычно укладывается листовой материал (ДСП или ОСП панели). Делается это для того, чтобы избежать повреждения кровли градом. Нагрузка на стропила при этом несколько возрастает, однако битумная черепица имеет меньший вес по сравнению с шифером.

Рисунок 9. Варианты монтажа сплошной обрешетки в зависимости от вида кровельного материала

     При соблюдении всех рекомендаций конструкция (устройство) двускатной крыши выйдет достаточно прочной, чтобы выдержать снеговую и ветровую нагрузки, Такая двускатная крыша при своевременной замене поврежденных участков кровли способна прослужить не один десяток лет.

Видео-лекция «Устройство двускатной крыши: устройство мансарды»:

Устройство стропильной системы двускатной крыши

В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

Содержание:

  1. Из чего состоит крыша двускатного типа?
  2. Какие бывают стропильные системы крыши двускатного типа?
  3. Как соорудить двускатную крышу своими руками?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

  1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
  2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
  3. Конек - это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
  4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
  5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
  6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
  7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
  8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
  9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
  10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

  • Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
  • Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.



Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

Этап 1 – выбор наклона

Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

  1. Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;
  2. Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;
  3. Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;
  4. Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;
  5. Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

Этап 2 – расчет площади

Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

  • Узнать площадь одного ската крыши, а полученный результат умножить на два;
  • При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;
  • Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.
  • Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

Этап 3 – определение нагрузки на стропильные ноги

Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

  1. В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.
  2. Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.
  3. Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.
  4. Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.
  5. При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.
  6. Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

Этап 4 – монтирование мауэрлата

Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

  • Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;
  • Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.
  • Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.
  • Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.
  • Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.
  • Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.
  • Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.
  • Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.





Этап 5 – монтирование стропил

Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

  1. Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;
  2. Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.
  3. На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.
  4. Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.
  5. Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами - с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.
  6. Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.
  7. Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.
  8. Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.
  9. Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.
  10. Также при установке опор важно строго выдерживать намеченный в проектировании шаг.
  11. После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.





Этап 6 – придание жесткости

После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

  • Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.
  • Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.
  • Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются "бабками". Их необходимо устанавливать под каждой стропильной парой.
  • При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью "бабки".
  • Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя - центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.
  • Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.
  • Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.



Этап 7 – монтирование обрешетки

Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

  1. Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.
  2. Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.
  3. Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.



После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

Товары, которые были описаны в этой статье:

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

  • фронтон – торцевая часть скатов кровли;
  • мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
  • стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
  • конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
  • стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
  • лежень – горизонтальный брус, на который монтируются стойки;
  • прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
  • затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
  • подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
  • обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

  • остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
  • классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
  • ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней - в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

  1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
  2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
  3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
  4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

  • изделия должны быть легкими, но прочными;
  • все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
  • выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
  • для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Видео по теме:

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Посмотрите еще статьи:

Самостоятельное возведение двухскатной крыши, особенности конструкции и фото галереи удачных решений

Процесс строительства дома завершается возведением крыши. Наиболее простой и менее трудозатратный из всех видов является двухскатная крыша. Как правило, такой вид конструкций выбирают при возведении гостевого дома, гаража или бани. Конструкция двускатной крыши еще и самая надежная: с ней не страшны снегопады, дожди и сильные порывы ветра. Такую крышу можно возвести самостоятельно. Однако, для этого необходимо учитывать некоторые особенности строительства этого сооружения.

В данной статье представлены основные особенности строительства двухскатной конструкции, ее устройство, элементы, виды и фото.

Возведение двускатной крыши своими руками

Двускатная крыша выгодно отличается по нескольким основным преимуществам. Благодаря углу наклона такой конструкции, который составляет 45 градусов, предотвращается прилипание снега на кровлю, а следовательно, уменьшается значение нагрузки на стены дома.

Такая конструкция дает возможность устройства на чердаке дома дополнительного мансардного этажа, который подойдет для гостевой комнаты, комнаты отдыха, спальни и так далее. Двускатная крыша гораздо проще возводится, в отличие от ломаной или вальмовой.

Первое, что необходимо знать при возведении двускатной конструкции — это ее устройство.

Устройство двускатной крыши

Двускатная крыша представляет собой два наклонных ската, которые покрыты определенным кровельным материалом и два фронтона с торцов формой треугольника. Элементы двускатной конструкции:

  • стропила;
  • мауэрлат;
  • ригель;
  • лежень;
  • прогон;
  • подкос;
  • стойка.

Мауэрлатом называется квадратный длинный брус. Мауэрлаты должны быть надежно закреплены на несущих стенах дома, поскольку именно на них приходится основная нагрузка всей конструкции. Как правило, чтобы обеспечить конструкции прочность, они встраиваются в стену и обкладываются с трех сторон кирпичами.

Стропила являются распорками, установленными между коньком и мауэрлатами. Коньком называется брус, соединяющий каждую половину конструкции. А поскольку конек крыши дома — это соединительный элемент всего сооружения, он отвечает за его надежность. Именно поэтому брус для конька должен быть из крепкого и прочного дерева.

Чтобы исключить чрезмерное намокание стен, необходимо сделать навес, удлинив стропильными досками нижнюю часть конструкции с обеих сторон. Такой прием предотвратит попадание стекающей с крыши воды после дождя и таяния снега на стены дома.

Чтобы облегчить приходящуюся на конек нагрузку и придать ему надежность и прочность необходимо использовать дополнительный брус, который называется леженем. На него приходится вертикальная нагрузка общего веса от всего сооружения, так что лежень должен быть из прочного бруса достаточного диаметра.

Дополнительную поддержку и укрепление мауэрлатов придают затяжки. Затяжки являются поперечными горизонтальными брусьями, которые оберегают конструкцию от поломки и обвала несущих стен за счет продольных нагрузок.

Чтобы придать дополнительную прочность и исключить провисание стропил, необходимо дополнить конструкцию вертикальными брусьями, которые называются стойками. Они позволяют снять некоторую нагрузку со стропил и исключат деформацию крыши, появляющуюся по истечении времени.

Чтобы более точно понять картину конструкции двускатной крыши, можно ознакомиться с примерами и фото крыш, созданных своими руками.

Виды двухскатных крыш

Различают двухскатные крыши с наслонной и висячей стропильной системой. Стропила называются висячими, если у них отсутствует средняя опора, они как бы нависают. Такие системы используются в домах, где расстояние между стенками, на которые опираются стропильные ноги не превышает семи метров. Стропила, обустроенные висячим способом, будут упираться друг в друга в коньке, а для нижней части можно установить распор.

В случае двухскатной крыши с наслонной стропильной системой, стены испытывают меньшую нагрузку. При этом некоторая нагрузка конструкции приходится на промежуточную опору, расположенную в центре конструкции. В качестве такой опоры можно использовать как внутреннюю стену, так и специально смонтированную опорную конструкцию.

Процесс обрешетки двухскатной крыши

Обрешетка — это завершающий этап возведения конструкции двухскатной крыши. Для этого необходимо сверху стропил положить горизонтально узкие брусья, которые добавят ей прочность и надежность, позволят забираться по ней, когда понадобится ремонт, а также не дадут кровельному материалу деформироваться.

До того времени, пока не появится обрешетка и кровля крыши, стоит заняться устройством досок карниза. Карнизы закрывают обрезными строганными дюймовыми досками. Однако, можно воспользоваться и иным видом материалов, например, декоративным.

Утепление потолочных перекрытий зависит от обшивки крыши дома. Кровля может быть закреплена как до, так и после этого мероприятия. Тип утеплителей и возможность их транспортировки на перекрытия решают очередность этих действий. Допустим, при использовании просеянного шлака, керамзитовой засыпки или опилок, необходимо вначале доставить утеплитель на перекрытие дома. Это позволит избежать многих неудобств.

При утеплении перекрытий листовым теплоизоляционным материалом, креплением кровельных элементов необходимо заняться сразу, как только будет установлена стропильная система двухскатной крыши.

После установки кровельного материала необходимо провести мероприятия по утеплению потолочных перекрытий дома. Это позволит ускорить производство работ.

Материалом для покрытия кровли могут служить:

  • металлочерепица;
  • профлист;
  • оцинкованное железо;
  • ондулин;
  • рубероид.

Материалы для покрытия крыш

Самой простой можно считать двухскатную конструкцию, имеющую холодный чердак и покрытую рубероидом. Напротив, особенно трудоемкими считаются работы по утеплению крыши, расположенную над мансардой.

Выбор кровельного материала также зависит от материалов, использованных для строительства дома, они должны гармонично сочетаться и выгодно дополнять друг друга. Фото всех кровельных материалов и видов обшивки конструкции крыши и дома помогут разобраться с разнообразием ассортимента и определиться с выбором.

Способы соединения стропил

Качественное возведение двухскатной крыши своими руками заключается в грамотном закреплении деталей конструкции между собой. Чтобы эффективно закрепить диагональные конструкции можно использовать пазовый способ соединения деталей. Как правило, такой способ используется при соединении деталей, расположенных перпендикулярно относительно друг друга. Однако, стоит учитывать, что такое соединение уменьшит прочность конструкции в месте крепления. Из-за этого, не нужно выбирать такой способ для мест с большой влажностью.

Второй способ соединения — использование металлических уголков, пластин и прочих деталей. Такой способ имеет свои недостатки. В угловых местах, где нагрузка на конструкцию особо высока, шурупы могут быть вывернуты из деревянного основания.

Наиболее эффективным считается смешанный способ. При таком способе крепления учитывается направление нагрузок на детали.

Итак, ничего сложного в устройстве двухскатной крыши нет, главное, знать особенности строительства и ознакомиться с фото, представленными в статье.

Двухскатная крыша своими руками - инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

  • Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

  1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
  2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Стропила двухскатной крыши - устройство, монтаж и расчет

Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа — это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

Основные элементы, из которых состоит каркас двухскатной крыши

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепится перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки — это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Какой бывает стропильная система для двухскатной крыши

Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

.

Наслонные конструкции

Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

Как рассчитать стропила крыши

Перед тем, как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

Расчет соотношения длины и сечения балок в виде таблицы:

Длина стропильной балки, м Сечение используемого материала, мм Шаг стропильной ноги, м
Брус или доска Бревно
От 1-3 80х100, 90х100, 90х160 100, 150, 160 1 – 1,35
От 3-4 80х160, 80х180, 90х180 160, 180 1,40 – 1,70
От 4-5 80х200, 100х200 200 1,40 – 1,75
От 5-5,8 100х200 200 1,10 – 1,40
От 5,9-6,5 120х220 240 1,10 – 1,40

Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

Отпиливать балки- ноги после того, как сделан расчет, нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

  1. Крепление мауэрлата
  2. Монтаж стропильных ног
  3. Монтаж конька
  4. Связка ног
  5. Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлат

В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том, как крепить стропила к мауэрлату, можно увидеть на видео ниже:

Видео наглядно показывает, как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

Монтаж двухскатной крыши

Для точного расположения стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны — на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.

От того, под каким углом закрепить балки- ноги, будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того, как монтаж стропильных ног закончен, начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши, мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши, легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу.После вы освоили простую двускатную крышу, вы можете перейти к более сложные крыши.

Теория каркаса односкатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доску и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши похоже на обучение вождению, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем, если сделаете это. Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете строителем кровли.

Детали каркаса двускатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты локации.После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровельную обшивку, уложенную плашмя. верх потолка балки. После того, как кровля будет обрамлена, можно обшить затем будет передан наверх для установки на стропила.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить своего рода строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски.Такая высота подмостей облегчит установку коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил. нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта у вас иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу - это другая история.

Разметка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил. достичь полной опоры, стропила 2 x 4 = доска конька 2 x 6 и т. д. Всегда используйте красивый ровный брус для коньковой доски, это сделает установку стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При кадрировании вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов. отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасада, чтобы он не мешал потолку, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стенка, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила до зеркального отражения. планировка балок потолка так, чтобы стропила можно было прибивать вдоль сторона.Если здание длиннее одной секции коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую, по крайней мере, трех плотников установить коньковую доску, два в центре и один для обработки внешних стен. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

  • Начните с одного стропила от фронтальной стены с одним человеком в центре и одним на внешней стене.
  • тянуть вверх по стропильной балке на одну отметку от торца фронтона и передайте ее до человек в центре. Держите верх стропила рядом с тем местом, где оно будет идти, и Прикрепив заднюю часть рта птицы к внешней стене, прибейте ее вниз к двойной верхней пластине. Не прибивайте стропила к потолку балки пока нет. Перейдите на другую сторону и проделайте то же самое с противостоящие стропила.
  • Как только нижняя часть противостоящей к верхней плите прибиты стропила, они будут упираться друг в друга и поддерживаем себя.Оставьте там одного плотника, чтобы уравновесить их, особенно если ветрено.
  • Спуститесь на одно стропило от конца коньковой доски и повторите процесс.
  • Сейчас вставьте коньковую доску между двумя комплектами стропил из снизу и прибейте стропила по правильным отметкам разметки. Это часто гвоздь за восемь пенни в верхней части стропила легче удерживать это на месте, пока не будут вставлены шестнадцать гвоздей за пенни.
  • К Выровнять коньковую доску с балками потолка, нанять одного плотника стабилизируйте гребень в его приблизительном положении.Отмерьте, отрежьте и установите центральную стойку фронтона между верхом фронтона стены и низом коньковой доски.
  • отвес на шпильку фронтона и гвоздь на скобе, чтобы удерживать квадрат конька, взять старайтесь не ставить его там, где в конечном итоге уйдет стропила. После хребта был закреплен, теперь вы можете прикрепить четыре стропила к потолку балки.
  • Вид с торца каркаса двускатной крыши

    Ниже приведено изображение каркаса двускатной крыши с прибитой центральной шпилькой.

  • После того, как первая коньковая доска установлена ​​и закреплена на месте Продолжайте укладывать оставшийся конек до другого конца здания. достигается.
  • С помощью соединительного блока вы можете просто прибейте конец второго гребня к первому и сдвиньте другой конец вверх между двумя общими стропилами установить высоту.
  • Как только вы дойдете до другого конца здания, вам нужно будет обрезать дальний конец гребня, чтобы он соответствовал выступу.
  • После того, как вся коньковая доска будет поднята, можно залить остальные общие стропила.
  • Кому держите коньковую доску ровно, на одну сторону положите два стропила а затем два с противоположной стороны, прибив их к верхней пластине, потолочные балки и конек по ходу.
  • Страницы, относящиеся к обрамлению односкатной крыши


    Односкатная односкатная крыша, Строительство односкатной крыши, Строительство односкатной крыши

    Двускатную односкатную крышу построить проще всего, и в зависимости от угла наклона крыши она предоставит вам место для хранения вещей на чердаке. Этот тип односкатной крыши является одним из наиболее распространенных и может использоваться для строительства домиков для игр, садовых навесов, хозяйственных навесов и многого другого.

    Односкатная односкатная крыша

    Следующая информация предоставлена ​​вам в качестве руководства и предназначена для использования пользователем совместно с местными строительными органами, чтобы убедиться, что все методы строительства соответствуют местным строительным нормам.Используйте эту информацию на свой страх и риск.

    Помните формулу Пифагора, которую вы выучили в школе?

    A² + B² = C²

    Используйте формулу Пифагора для расчета двускатной односкатной крыши


    A - это половина ширины вашего сарая.

    B - это расстояние от верхней части верхней пластины вашей стены до внутренней части козырька крыши.

    C - расстояние между внешними концами A и B.

    Имея в виду эту формулу, мы можем построить ферму навеса или вычислить размеры стропила с коньковой доской, спускающейся по пику крыши.

    Вот как это сделать.

    Пример:

    Допустим, ваш сарай имеет ширину 12 футов.

    Учитывая это измерение, тогда A составляет 6 футов, или половину ширины вашего сарая. Это измерение ширины вашего пола. Это вызывает важную информацию. Если ваш сарай будет, скажем, 12 футов в ширину и 16 футов в длину. Тогда точные размеры вашего пола также будут 12x16 футов. Имея это в виду, как только вы построите пол по этим размерам и возведете стены, расстояние от внешней стороны одной стены до противоположной стены будет 12 футов.И 2 оставшиеся стены будут 16 футов снаружи и снаружи.

    Пример использования сарая шириной 12 футов

    Уклон крыши на двускатной крыше важен!

    Еще один важный фактор, о котором следует помнить, - это то, что вы никогда, никогда не хотите, чтобы угол наклона вашей крыши был меньше 15 °, если только вы не планируете использовать металлическую крышу. Битумная черепица на любом уклоне ниже этого будет протекать и протечет плохо. Вода в виде дождя или тающего льда и снега будет очень легко пробираться вверх под черепицей и вниз через кровельное покрытие, нанося значительный ущерб.Учитывая тот факт, что A = 6 футов, и, допустим, вам нужно 5 футов от верха стен сарая до пика крыши (внутри). Это дает нам 5 футов для расстояния чердака, или B

    Итак, A = 6 'и B = 5', поэтому A (в квадрате) + B (в квадрате) = c (в квадрате) 36 + 25 = C (в квадрате)

    C (в квадрате) = 61

    C = 7,81 '

    0,81 x 12 = 9,72 или 9 3/4

    Итак, c = 7' 9 3/4

    Итак, теперь мы знаем все значения A, B и C.

    Это не так уж и сложно!

    Что нам теперь делать?

    Исходя из того, что c = почти 8 футов, нам понадобится как минимум 8 футов 2x4, чтобы построить эти стропила двускатной односкатной крыши.Лучше использовать 10-футовую деталь, потому что мы хотим иметь стропильный хвост, который даст нам боковой свес для нашего навеса.

    Возьмите этот 2x4 и проведите мелом по центру на плоской стороне.

    Теперь на вашей плоской поверхности сделайте щелчок или проведите линию длиной 12 футов. Ровно в середине этой линии (a = 6 ') проведите линию вверх, перпендикулярную расстоянию, равному' b 'или 5'. Теперь возьмите линию мелом и проведите линию от верха линии «b» до внешнего конца линии «a».Эта привязанная линия будет представлять «c». Измерьте это. Оно должно равняться числу, которое вы определили с помощью уравнения для формулы Пифагора.

    Теперь отмерьте 1,5 дюйма по обе стороны от этой линии. Сделайте это сверху и снизу и закрепите линии. Это будет представлять собой ваше стропило 2х4. 12-футовая линия, которую вы сделали ранее, будет представлять верхнюю пластину вашего сарая, а внешние углы этой линии будут внешними краями верхней пластины ваших боковых стен.

    Теперь мы можем точно измерить размеры вашего стропила двускатной односкатной крыши или половину фермы, которая будет охватывать ваш сарай ровно на 12 футов и даст вам внутреннюю высоту 5 футов от верхней пластины до внутренней части верхней части фермы. шт.

    На следующем рисунке показаны все необходимые размеры, которые вам понадобятся для разрезания первого стропила или половины фермы. Вы должны иметь возможность перенести около 9 важных измерений на ваш 2x4 для резки. После того, как вы сделаете измерения, вы можете разрезать свою доску, скопировать на вторую доску, и тогда у вас будет полная ферма или 2 половинки стропила, которые можно прибить к коньковой доске.

    Перенос размеров на стропилину 2х4 или ферму

    Создание фермы для двускатной крыши


    Сделайте ферму, соединив 2 части на линии, которую вы закрепили за верхней пластиной.Ферма должна подходить точно так, чтобы «птичий рот» находился именно там, где находится верхняя пластина.

    двускатная крыша с готовой фермой Добавить косынки и стропильные балки к двускатной ферме Установлены фермы односкатной односкатной крыши с установленными балками перекрытия

    Фермы прикрепляются к верхней пластине с помощью 3–16d обычных гвоздей, прибитых с ног на ногах от конца фермы к верхней пластине, 2 с одной стороны и один с другой. Ваши местные строительные нормы и правила могут также требовать использования ураганных стяжек для каждого элемента фермы, когда он опирается на верхнюю плиту.

    Проверьте свои местные нормы и правила - вам может понадобиться
    использовать ураганные стяжки, чтобы закрепить
    фермы сарая вниз. Строительство двускатной односкатной крыши с помощью коньковой доски

    Доска коньковая на односкатной односкатной крыше

    На изображении односкатной крыши показаны стропила, прикрепленные к коньковой доске. Этого можно достичь с помощью описанных ранее ферм, отрезав 3/4 дюйма от верхнего конца фермы. Это позволит вам разместить коньковую доску шириной 1,5 дюйма. Концы стропил прибивают с носками к коньковой доске гвоздями 3-16d.

    Концевые опоры фронтона

    Оставить двускатную односкатную крышу для односкатной крыши.

    Что такое двускатная крыша?

    Опубликовано: 26 октября 2018 г.

    Двускатная или двускатная крыша имеет две наклонные стороны, которые соединяются коньком. Две наклонные стороны, которые встречаются, образуют торцевые стены, имеющие треугольное продолжение, называемое фронтоном. Его также можно назвать А-образным участком стены, который находится между двумя пересекающимися наклонными сторонами.Важно отметить, что эти стороны могут быть разных размеров в зависимости от собственности, а в более крупных жилых зданиях иногда может быть два или более фронтонов, чтобы добавить больше структуры и глубины.

    История двускатных крыш

    Двускатные крыши восходят к раннему древнегреческому времени, когда они использовались в храмах. С тех пор крыши являются основным элементом архитектуры в Северной Европе и Америке. Здание, выходящее фронтоном на улицу, называется фасадным домом.С другой стороны, у двускатного дома гребень параллелен улице и обращен к ней выступом или желобом. В период средневековой готики фасадные здания считались нормой на улицах немецких городов. В период Возрождения, между XIV и XVII веками, стали популярны здания с остроконечными крышами, на которые оказала влияние итальянская архитектура. В период с начала 19 века по 1920 год в Америке стали популярны дома с фронтоном.

    Как устроены двускатные крыши?

    Двускатная крыша состоит из двух секций, спускающихся в противоположных направлениях.Они размещаются таким образом, чтобы самые высокие горизонтальные края сходились вместе, образуя верхнюю точку или конек крыши. Шаг и высота желобов могут варьироваться в зависимости от размера собственности. Коньковая доска проходит по самой высокой точке или пику крыши и параллельна внешним стенам. К коньковой доске прибита верхняя часть общих стропил, эти стропила имеют наклон вниз, где они прибиты к балкам потолка и наружным стенам.

    Каков срок службы двускатной крыши?

    Срок службы двускатной крыши зависит от того, насколько хорошо она установлена, и от используемых материалов.В среднем, правильно установленная двускатная крыша может прослужить 40 лет и даже дольше при условии, что у нее есть соответствующий несущий каркас.

    Преимущества двускатной крыши

    Скатная конструкция двускатной крыши служит надежной системой отвода воды. Угловой уклон означает, что вода и снег могут легко соскользнуть с крыши. Этот аспект крыши сводит к минимуму риск протечек, что, в свою очередь, гарантирует, что крыша останется без повреждений и прослужит дольше.

    Двускатные крыши просты и легки в строительстве.Они намного проще по конструкции по сравнению с другими альтернативами крыш.

    Скатная или треугольная двускатная крыша предоставляет домовладельцу больше места. Домовладельцы могут извлечь выгоду из дополнительного чердака, а также лучшей вентиляции в собственности.

    Двускатная крыша - доступный вариант кровли для людей с ограниченным бюджетом. Поскольку двускатную крышу построить намного проще, чем другие сложные кровельные альтернативы, общие затраты на строительство и установку двускатных крыш ниже.

    При строительстве двускатной крыши можно использовать различные материалы. В зависимости от требований, металлические листы, глиняная черепица и бетонная черепица могут быть использованы для создания двускатной крыши и дополнения дома.

    Недостатки двускатной крыши:

    Двускатные крыши - не самый выгодный вариант, когда дело касается ураганных регионов. Конструкция двускатной крыши более подвержена ветровым нагрузкам, поскольку имеет более крутой уклон по сравнению с другими типами крыш.Верхняя часть крыши может легко создать ловушку, способную привлечь ветер. Сильный ветер может оказывать сильное давление на фронтон и может вызвать отслоение крыши.

    Хотя двускатные крыши довольно просто установить, их должен устанавливать профессионал. Хорошая двускатная крыша может прослужить долго, если она была установлена ​​с использованием правильных материалов и была надлежащим образом поддержана каркасом. Если каркас не установлен должным образом, существует опасность обрушения крыши.

    Варианты двускатных крыш:

    Двускатная крыша:

    Коробчатая двускатная крыша имеет конструкцию, аналогичную классической двускатной крыше. На каждом конце дома есть треугольные пристройки, а секция крыши заключена в коробку на конце.

    Передняя двускатная крыша:

    Передняя двускатная крыша имеет входную дверь дома, расположенную под фронтоном. Фасадные дома очень популярны там, где фасад выходит на улицу.

    Боковые двускатные крыши:

    Боковая двускатная крыша имеет входную дверь дома, расположенную под двускатной крышей. Базовая крыша состоит из двух панелей одинакового размера, наклоненных под углом.

    Голландские двускатные крыши:

    Голландская двускатная крыша представляет собой гибрид двускатной и вальмовой крыши. Двускатная крыша размещается поверх вальмовой, добавляя на чердаке больше места.

    Поперечно-двускатная крыша:

    Скрещенные двускатные крыши имеют две или более линии двускатной крыши, которые пересекаются.Два конька крыши делают перпендикулярно друг другу. Дома с двускатной крышей имеют сравнительно сложную планировку из-за своей конструкции.

    Двускатная крыша с надстройкой односкатной крыши:

    Вы можете изменить внешний вид классической двускатной крыши, добавив пристройку односкатной крыши к коньку двускатной крыши. Этот дизайн популярен среди владельцев недвижимости, которые хотят расширить пространство для лучшей высоты над головой.

    Цена на двускатную крышу

    Как правило, затраты на рабочую силу для создания двускатной крыши стоят от 6 до 12 долларов за квадратный фут.Для крыши площадью 1500 квадратных футов затраты составляют в среднем от 9000 до 18000 долларов. Дополнительные фронтоны и мансардные окна могут увеличить расходы.

    Двускатная крыша - виды, компоненты, плюсы и минусы

    Что такое двускатная крыша? Дом на крыше Gables

    Двускатная крыша обычно имеет две стороны, имеющие уклон, начинающийся от конька к концам крыши. Две наклонные стороны, которые встречаются, образуют торцевые стены, имеющие треугольное продолжение, называемое фронтоном.

    Его также можно назвать А-образным участком стены, который находится между двумя пересекающимися наклонными сторонами.

    Важно отметить, что эти стороны могут быть разных размеров в зависимости от собственности, а в более крупных жилых зданиях иногда может быть два или более фронтонов, чтобы добавить больше структуры и глубины.


    История двускатной кровли:

    Двускатные крыши восходят к раннему древнегреческому времени, когда они использовались в храмах.Он прошел мимо двускатных крыш, которые с тех пор считаются архитектурным элементом Северной Европы и Америки. Здание, выходящее фронтоном на улицу, называется фасадным домом.

    С другой стороны, у двускатного дома гребень параллелен улице и обращен к ней выступом или желобом. В период средневековой готики фасадные здания считались нормой на улицах немецких городов.

    В период Возрождения, между XIV и XVII веками, стали популярны здания с остроконечными крышами, на которые оказала влияние итальянская архитектура.В период с начала 19 века по 1920 год в Америке стали популярны дома с фронтоном.


    Как построить крышу?

    Двускатная крыша состоит из двух наклонных секций, расположенных на противоположных сторонах конька крыши. Они размещаются таким образом, чтобы самые высокие горизонтальные края сходились вместе, образуя верхнюю точку или конек крыши.

    Шаг и высота желобов могут варьироваться в зависимости от размера собственности. Коньковая доска проходит вдоль самой высокой точки или пика крыши и параллельна внешним стенам.

    К коньковой доске прибита верхняя часть общих стропил, эти стропила имеют наклон вниз, где они прибиты к балкам потолка и наружным стенам.

    Подробнее: Методы гидроизоляции дома


    Компоненты двускатной крыши (

    части двускатной крыши):

    Ниже приведены некоторые основные части двускатной крыши,

    Компоненты крыш

    Хотя концепция двускатной крыши может показаться простой, на самом деле она состоит из нескольких разных частей.Представьте, что вы снимаете крышу с дома - какой у нее формы? По сути, это длинная треугольная призма, верно? У этой конструкции крыши есть три жизненно важных компонента.

    Две стороны крыши наклонены под углом. В архитектуре мы говорим, что крыша скатная. Эти наклонные (наклонные) стороны встречаются вдоль центрального гребня, идущего параллельно длине дома. Так что же осталось? Как насчет того вертикального треугольного участка стены, открытого между наклонными сторонами на каждом конце?

    Это сами фронтоны , , части стены, которые простираются от низа карниза до вершины конька.Фронтоны - это то, что дало название этому стилю крыши.


    Типы двускатных крыш:

    следующие типы двускатных крыш,

    Коробчатая двускатная крыша

    Коробчатые двускатные крыши имеют треугольные надставки на каждом конце дома с секцией крыши, заключенной в коробку на конце.Эта конструкция очень похожа на стандартную двускатную крышу, но больше отличает треугольную часть конструкции.


    2) Передние фронтоны:

    Передняя двускатная крыша

    Передняя двускатная крыша просто размещается в передней части дома, а входная дверь обычно располагается под фронтоном. Это обычная черта домов в колониальном стиле, но становится все более популярной в качестве дизайна.


    3) Поперечно-двускатная крыша:

    Поперечно-двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом, чаще всего с двумя выступами, расположенными перпендикулярно друг другу.Дома с такой конструкцией часто будут иметь более сложную планировку из-за изменения формы, которую будет иметь двускатная крыша в конструкции дома. Например, дома с поперечно-двускатной крышей могут иметь отдельные флигели, большую веранду или пристроенный гараж.


    4) Двускатная крыша с односкатной крышей Пристройка:

    Типичным изменением пристройки существующей кровельной системы является добавление односкатной крыши к коньку двускатной крыши. Этот гибридный дизайн - популярное решение для владельцев недвижимости, желающих расширить дом, поскольку он дает возможность увеличить высоту и пространство без необходимости полностью изменять структуру и эстетику крыши.


    5) Голландские двускатные крыши:

    Голландские двускатные крыши - это гибрид двускатной и вальмовой крыши. В типах крыш, как правило, фронтон размещается на вальмовой крыше, обеспечивая больше места на чердаке. Это популярный дизайн среди многих владельцев недвижимости, который добавляет дому эстетическую привлекательность, а также обеспечивает практическую функцию дополнительного пространства.

    Подробнее: Стена полости - конструкция, преимущества и недостатки


    Как долго может прослужить крыша?

    Срок службы крыши зависит от того, насколько хорошо она установлена, и от используемых материалов.В среднем правильно установленная крыша может прослужить 40 лет и даже дольше при условии, что у нее есть соответствующий несущий каркас.


    Двускатная крыша Плюсы и минусы:

    Плюсы двускатной крыши (преимущества двускатной крыши):

    1. Канализация:

    Наклонная конструкция крыш служит надежной системой отвода воды. Угловой уклон означает, что вода и снег могут легко соскользнуть с крыши. Этот аспект крыши сводит к минимуму риск протечек, что, в свою очередь, гарантирует, что крыша останется без повреждений и прослужит дольше.

    2. Простота сборки:

    Крыши

    просты и удобны в строительстве. Эти крыши требуют очень простых методов строительства по сравнению с другими альтернативами крыш.

    3. Дополнительное место:

    Наклонная или треугольная конструкция кровельной системы предоставляет домовладельцу больше места. Домовладельцы могут извлечь выгоду из дополнительного чердака, а также лучшей вентиляции в собственности.

    4. Доступный вариант:

    Кровельная система - экономичный вариант кровли для тех, у кого есть финансовые ограничения.Поскольку двускатную крышу построить намного проще, чем другие сложные кровельные альтернативы, общие затраты на строительство и установку крыш ниже.

    5. Материалы:

    При строительстве крыш можно использовать различные материалы. В зависимости от требований, металлические листы, глиняная черепица и бетонная черепица могут быть использованы для строительства крыш и дополнения дома.

    Подробнее: 10 типов подпорной стены с полной информацией


    Минусы двускатной крыши:

    1. Склонность к ветру Урон:

    Двускатная крыша - не самый выгодный вариант, когда дело касается ураганных регионов. Конструкция крыши более подвержена повреждению ветром, поскольку имеет более крутой уклон по сравнению с другими типами крыш. Верхняя часть крыши может легко создать ловушку, способную привлечь ветер. Сильный ветер может оказывать сильное давление на фронтон и может вызвать отслоение крыши.

    2. Правильная установка:

    Хотя двускатные крыши довольно просто установить, их должен устанавливать профессионал.Хорошая двускатная крыша может прослужить долго, если она была установлена ​​с использованием правильных материалов и была надлежащим образом поддержана каркасом. Если каркас установлен неправильно, крыша может обрушиться.


    Стоимость строительства двускатной кровли :

    Обычно стоимость строительства составляет от 8 до 16 долларов за квадратный фут. Для крыши площадью 1000 квадратных футов затраты составляют в среднем от 8000 до 16000 долларов. Дополнительные фронтоны и мансардные окна могут увеличить расходы.


    Подробнее:

    Связанные

    Revit Двускатная крыша - 8020 BIM

    С каждой группой новых сотрудников, независимо от уровня их опыта, у них будут возникать вопросы о рабочих процессах в их новой компании - это просто природа вещей. При этом иногда из-за растущей сложности мира BIM забывают о простых вещах.

    Имея это в виду, когда на днях помогал юниору в деталировке кровли, я решил, что лучше освежить себя в основах моделирования кровли в Revit - что обычно означает, что я собираюсь подписать сообщение о тоже самое! С этой целью поставьте в очередь существенное Учебное пособие для начинающих по созданию крыш в Revit.

    Итак, давайте приступим к хорошему началу и перейдем к основам - как смоделировать крышу в Revit?

    В Revit есть несколько подходов к моделированию. Моделирование крыш ничем не отличается. Существует 3 основных вспомогательных инструмента, которые можно использовать для моделирования крыш в Revit: «Крыша по контуру», «Крыша по выдавливанию» и «Крыша по поверхности». Мы подробно рассмотрим каждый из них позже, но для начала рассмотрим стандартный рабочий процесс Roof by Footprint.

    Чтобы смоделировать крышу по контуру в Revit, выполните следующие действия:

    1. Перейдите к желаемому виду в плане, чтобы приступить к моделированию крыши.В идеале он должен быть на том же уровне, что и ваша крыша.
    2. Вкладка «Архитектура» → Крыша (раскрывающийся список) → Крыша по контуру
    3. Используйте панель инструментов рисования (Эскиз, Выбрать линии или Выбрать стены) чтобы создать желаемый отпечаток крыши.
    4. Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши. Вы можете изменить значение уклона для каждой линии, выбрав ее, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
    5. Убедитесь, что в вашей собственности указана крыша как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.
    6. Щелкните зеленую галочку, чтобы выйти из режима редактирования.

    Готово! Поздравляем с моделированием крыши в Revit!

    Излишне говорить, что это лишь очень небольшой обзор более сложных крыш и методов моделирования крыш, которые можно выполнить в Revit. В оставшейся части ниже приводится подробное описание каждой функции моделирования крыши (с примерами).

    В нем также обсуждаются более тонкие темы, такие как создание свесов и макетов крыш, которые изменяются в зависимости от изменения контуров здания, советы и приемы для решения конкретных проблем, которые могут возникнуть, а также исчерпывающий список того, как моделировать различные распространенные типы крыш с нуля в Revit.

    Наконец, я завершаю статью несколькими быстрыми примерами сложного моделирования крыши, чтобы дать представление о некоторых функциях более высокого уровня, которые вы можете изучить после этого.

    Примечание. Я создал сопроводительное видео, в котором показаны шаги, перечисленные в этом сообщении, в разделе «Создание крыш в Revit - руководство для начинающих». Если вы предпочитаете такой формат обучения, он вставлен ниже. Я предлагаю вам приготовить чашку чая или кофе, поскольку он достаточно длинный и подробный. Наслаждаться!

    Если нет, продолжайте просмотр видео, чтобы получить более линейное пошаговое описание процессов, участвующих в создании различных типов крыш в Revit, а также ряд советов и приемов, разбросанных по всему экрану.

    Создание крыши в Revit - Крыша по контуру

    1. Перейдите к желаемому виду в плане, чтобы приступить к моделированию крыши. В идеале это представление должно быть создано из уровня, который будет выступать в качестве основного или базового уровня для вашей новой конструкции крыши.
    2. Затем перейдите на вкладку «Архитектура» → Крыша (раскрывающийся список) → Крыша по посадочному месту , как показано на изображении ниже.
    Как перемещаться и выбирать крышу с помощью инструмента Footprint
    1. Используйте панель инструментов рисования (Эскиз, Выбрать линии или Выбрать стены), чтобы создать желаемый контур крыши.На изображении ниже вы можете видеть, что мы выбрали инструмент «Прямоугольный набросок».
    Настройка всех перечисленных свойств перед нанесением границы крыши в следующей последовательности: 1) Граничная линия Инструмент для рисования. 2) Вспомогательный инструмент для рисования прямоугольников. 3) Смещение для определения значения вылета. 4) Назначение базового уровня хозяина крыши. 5) Значение вертикального смещения от уровня хоста.
    1. Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши.Вы можете изменить значение уклона для каждой линии, выбрав ее, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
    2. Убедитесь, что вы указали необходимый выступ, чтобы у вас было правильное значение смещения для вашего значения крыши при рисовании относительно стен вашего здания.
    3. Убедитесь, что в вашей собственности указана крыша как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.
    Шаг крыши можно изменить, выбрав граничную линию и изменив значение уклона.Также можно указать, чтобы граница не определяла часть уклона крыши, отключив параметр Defines Slope .
    1. Щелкните зеленую галочку, чтобы выйти из режима редактирования. Вы завершили моделирование базовой вальмовой крыши в Revit.
    После определения откосов на линиях границы вы можете закончить эскиз, нажав зеленую кнопку с галочкой. Если всем границам было присвоено значение уклона, у вас должна остаться стандартная вальмовая крыша, как показано

    Создание крыши в Revit - Крыша выдавливанием

    Допустим, вам не нужна шатровая крыша, но вместо этого вам нужна двускатная крыша.В Revit это можно легко сделать двумя способами. Первый - использовать крышу по контуру, как мы это делали ранее, и изменить некоторые свойства граничной линии, чтобы падение крыши создавало только фронтон. Более подробно это будет рассмотрено в следующем разделе, который называется «Управление и редактирование крыши». Откосы в Revit ».

    Другой способ создания типа двускатной крыши в Revit - использовать инструмент «Крыша с помощью инструмента выдавливания». Шаги по моделированию крыши путем выдавливания в Revit следующие:

    1. Во-первых, нам нужно перейти к инструменту «Крыша с помощью выдавливания».Для этого перейдите на вкладку «Архитектура » → «Крыша (раскрывающийся список)» → «Крыша по выдавливанию»
    2. Как только вы перейдете в «Крыша по выдавливанию», откроется диалоговое окно. Вам будет предложено выбрать опорную плоскость или геометрическую плоскость (например, грань стены), из которой будет вытягиваться крыша перпендикулярно. Выберите Выберите плоскость
    3. Затем в 3D-виде щелкните на плоскости, которую хотите использовать. В этом примере я выбрал поверхность стены.
    4. Теперь откроется набор инструментов «Черчение» - вы можете начать рисовать форму профиля крыши, которую вы хотите выдавить.Чтобы создать фронтон в примере, я провел временную линию от Середины стены. Затем с вершины я нарисовал один из водопадов на желаемом шаге. Затем я использовал MM (Mirror Axis) , чтобы отразить первое падение через осевую линию, чтобы сформировать линию профиля для другой стороны двускатной крыши. Наконец, я удалил начальную среднюю линию и закончил набросок с помощью кнопки Green Tick .
    5. Наконец, мы можем управлять глубиной выдавливания с помощью значений на панели свойств , как показано на изображении ниже, или с помощью перетаскиваемых стрелок на обоих концах, если нет необходимости быть максимально точными.Использование Align Tool (AL) также может быть хорошим методом для выравнивания глубины выдавленной крыши по известной грани объекта.
    6. Теперь вы можете прикрепить стены к крыше, выбрав стены и используя кнопку Attached / Detach , которая появляется на верхней панели инструментов, а затем выбрав крышу.
    7. Теперь вы должны завершить создание кровли путем выдавливания двускатной крыши в Revit.
    Крыша путем выдавливания завершен Рабочий процесс - метод создания двускатной крыши

    Контроль и редактирование уклонов крыши в Revit

    Контроль и изменение уклона крыши в Revit - очень простой процесс.Для начала обратите внимание, что обсуждаемый метод применим только к крышам, которые были смоделированы как крыша по контуру. Другие методы, такие как «Крыша выдавливанием» или «Крыша по грани», основаны либо на профиле сечения на основе эскиза, увеличенном на заданную длину, либо на поверхности, которая уже была сгенерирована другим методом моделирования, на котором может быть размещена крыша.

    Чтобы описать, как управлять и редактировать обрывы крыши вашей модели Roof by Footprint, я расскажу о создании трех типичных типов крыш, которые будут сгенерированы путем изменения всего лишь нескольких свойств уклона одной и той же Roof by Footprint Sketch → Плоская крыша, вальмовая крыша и двускатная крыша.

    Плоская крыша в Revit - Это очень просто. В режиме эскиза «Крыша по контуру» выберите все вновь созданные границы и выключите параметр « Defines Slope ». Завершите эскиз, нажав Green Tick , и у вас не будет полностью плоской поверхности крыши в вашей модели Revit. См. Рисунок ниже, на котором типичная вальмовая крыша преобразуется в плоскую крышу в образце модели Revit за секунды.

    Изменение уклонов крыши Revit - чтобы изменить крышу с четырехскатной крыши на плоскую, перейдите к параметрам Sketch , выберите , все граничные линии, и , выключите параметр Defines Slope

    Двускатная крыша в Revit :

    Ранее мы обсуждали, как можно смоделировать тип двускатной крыши с помощью инструмента «Крыша надстройкой».По правде говоря, я бы порекомендовал Roof by Footprint сначала создать двускатную крышу, поскольку это дает вам больший уровень контроля, если вам понадобится внести какие-либо изменения в крышу позже на временной шкале проекта. На приведенном ниже GIF-изображении плоская крыша была ранее создана и превращена в модель двускатной крыши.

    Для этого Отредактируйте крышу . Затем выберите только две длинные граничные линии и включите параметр Defines Slope . Вы также можете изменить значение уклона крыши ваших границ на вкладке свойств. Завершите набросок, и теперь у вас должна быть форма двускатной крыши. Для полноты картины убедитесь, что выбрано стены ниже и используйте параметр Прикрепить / отсоединить , чтобы стены соответствовали ширине экрана вашей геометрии крыши.

    Gif ниже описывает весь этот процесс.

    Изменение уклонов крыши Revit - чтобы изменить крышу с плоской крыши на двускатную крышу, перейдите к параметрам Sketch , выберите две противоположные граничные линии и , включите параметр Defines Slope

    Вальмовая крыша в Revit:

    Как вы уже догадались, чтобы создать тип вальмовой крыши из эскиза «Крыша по контуру», вам просто нужно снова отредактировать эскиз и выбрать две оставшиеся границы, а затем убедиться, что параметр Defines Slope активен для них .См. Ниже:

    Изменение откосов крыши Revit - чтобы изменить крышу с двускатной крыши на скатную крышу, перейдите в параметры Sketch , выберите все граничные линии и , включите параметр Defines Slope

    Примечание. По умолчанию ваша крыша будет иметь наклон 30 градусов по всем границам и будет образовывать шатровую крышу, если вы не измените обозначение уклона в режиме эскиза для каждой линии границы.

    Создание и редактирование сборки конструкции крыши

    Возьмите простой простой заполнитель и постройте мембранную крышу в стиле Soprema.

    Здесь мы можем обсудить создание вашей конструкции кровли в сборе, чтобы вы могли проиллюстрировать правильные характеристики материала вашей крыши. Обратите внимание, что хотя в нашем примере используется крыша, которая уже была смоделирована, перед тем, как приступить к созданию эскизов модели крыши, можно выполнить следующие шаги.

    Чтобы мог создать новую сборку конструкции крыши в Revit , выберите ранее смоделированную крышу. На панели инструментов «Свойства» в разделе «Свойства типа » выберите «Дублировать ». Дайте вашей дублированной крыше подходящий дескриптор имени.

    В разделе Construction перейдите в меню Edit , как показано на изображении ниже. После открытия диалогового окна «Редактировать» вы можете приступить к редактированию несущей конструкции пола. Вы можете построить свою сборку так, как вам нужно - одна лучшая практика, о которой следует помнить, - всегда стараться поддерживать границы сердечника сборки в качестве структурных / несущих элементов, и иметь свои термические, погодостойкие и отделочные материалы по обе стороны от сердечника. Граница.Я также рекомендую развернуть вкладку предварительного просмотра и установить вид сечения, чтобы вы могли видеть изменения ваших изменений сборки в реальном времени

    Сборка крыши - редактирование монтажной сборки крыши в Revit

    Чтобы добавить элементы сборки , выберите Вставить , и вы увидите, что в список добавляется еще один элемент сборки. Это может быть выше или ниже исходного элемента крыши, но вы можете легко переместить порядок вокруг с помощью кнопок вверх и вниз.

    Сборка крыши - создание дополнительных элементов сборки и обновление их положения в строительных слоях.

    При вставке новых элементов сборки вы можете изменить функцию новых элементов, изменив свойства в столбце функций.

    См. Ниже нашу окончательную сборку конструкции. Позже в этом посте я расскажу, как можно сделать так, чтобы определенные элементы в сборке (например, изоляционный слой) падали, в то время как оставшаяся сборка остается плоской (например, для создания водостока с крыши. падает).

    Сборка крыши - завершенная сборка конструкции крыши в Revit

    Как создать небольшой дренажный водопад на плоской крыше в Revit

    Самый простой способ создать небольшой уклон дренажа на плоской крыше в Revit - использовать инструмент редактирования формы под названием Изменить вспомогательные элементы . Чтобы использовать это, сделайте следующее:

    1. Выберите плоскую крышу
    2. Нажмите появившуюся кнопку «Изменить подэлементы ».
    3. Добавить точку ( или разделить линию, если лучше подходит - создает точки на пересечениях)
    4. Разместите новые точки по мере необходимости.
    5. Используйте кнопку «Изменить подэлементы». От до выберите ваших вновь размещенных точек.
    6. Присвойте точкам значение отметки, чтобы создать небольшой обрыв крыши.
    7. Готово!
    • Изменить подэлементы - размещение новой точки для определения падения дренажа на плоскую крышу в Revit
    • Изменить подэлементы - изменение высоты вновь созданной точки, которая обеспечивает попадание дренажа на плоскую крышу

    Вы также можете восстановить свою полностью плоскую крышу с помощью инструмента Reset Shape , который удалит все изменения, внесенные в диалоговом окне Modify Sub Elements.

    Как выполнить изоляцию наклонной крыши только в Revit

    Лучший способ смоделировать уклон только в слое изоляции крыши - это назначить изоляционные материалы в качестве переменной в сборке конструкции. Вот как назначить переменный материал в Revit:

    1. Выберите свою крышу, Edit Type и выберите Construction
    2. Найдите элемент «Изоляция». С правой стороны установите флажок Variable .
    Вариативность материала - включение переменного материала для изоляционного слоя в конструкции крыши
    1. Готово!
    Изменчивость материала - с изоляционным слоем, действующим в качестве изменяемого материала для создания водопадов, остальная часть конструкции крыши может оставаться плоской.

    Основание вашей крыши теперь должно быть плоским, а обрывы крыши должны присутствовать только в вашем изоляционном воздухе (это видно на видах в разрезе).Следует отметить, что ваш изоляционный слой должен быть достаточно глубоким, чтобы учитывать полную высоту падения крыши.

    Почему следует использовать параметр чертежа «Выбрать стену» при создании крыши по контуру

    Модель свесов крыши с помощью инструмента выбора стены.

    Использование инструмента «Выбор стены» позволяет вашей крыше поддерживать предложенное значение вылета и обновлять форму крыши по мере того, как стены под ней расширяются или сжимаются. Это очень простой процесс:

    1. Перейдите на вкладку «Архитектура» → Крыша по контуру
    2. В режиме эскиза щелкните инструмент рисования Select Walls .
    3. Вы увидите, что опция выступа появится на верхней панели инструментов . Назначьте желаемое значение вылета (в нашем примере использовалось 500 мм)
    4. Завершите создание эскиза крыши , щелкнув зеленую галочку .

    Вы создали модель крыши с необходимыми значениями вылета. Что хорошо в , этот метод заключается в том, что граница крыши прикреплена к стенам, что означает, что обновление набора стен автоматически обновит геометрию крыши , сохраняя при этом заданное значение свеса.Довольно здорово!

    Крыша по контуру - с помощью команд «Выбрать стену» можно сохранить смещение крыши, и ее контуры будут автоматически обновляться при перемещении стены ниже.

    Как разместить проемы в крыше в Revit

    Добавить вертикальные проемы на крышу в Revit очень просто. Существует два основных типа проемов, которые используются в большинстве упражнений по моделированию крыш в Revit: вертикальное проем и проем по грани .Разница между ними довольно проста.

    Вертикальные проемы прорежьте вертикальный проем прямо через выбранную вами крышу. Прорезь проема в крыше всегда будет иметь вертикальную ориентацию.

    Отверстие по лицу немного более тонкое, но все же очень простое - вы выбираете одну наклонную плоскость своей модели крыши, а затем с помощью инструментов эскиза размечаете желаемый проход. Прорезь проема в крыше в этом случае всегда будет перпендикулярна падению / плоскости крыши, которой он был назначен.Это здорово, потому что угол наклона крыши можно изменить, но разрез будет обновлен, чтобы оставаться перпендикулярным новому уклону крыши.

    Чтобы создать вертикальный проем через крышу , перейдите на вкладку «Архитектура » - проем - вертикальный . Затем вам будет предложено выбрать ваш объект, для которого вы должны выбрать свою модель крыши. Затем появятся инструменты для рисования. Используйте инструменты для рисования на любом плане, фасаде или виде в разрезе, который лучше всего описывает ваши требования к размеру , и нарисуйте эскиз границы для вашего вертикального проема. Закончите набросок , нажав на зеленую галочку . Теперь у вас будет отверстие, которое вертикально прорезает вашу крышу, как показано на изображении ниже.

    Процесс создания проема в крыше практически идентичен. Начните с перехода на вкладку «Архитектура » - «Открытие - открытие лицом ». Когда предложит выбрать ваш объект, наведите курсор на вашу крышу и просто выберите угол наклона крыши, который вы хотите, чтобы проем прорезал через .Как и прежде, воспользуйтесь инструментами рисования, чтобы нарисовать Границу предлагаемого вами проема в крыше . Завершите , выбрав зеленую галочку . Теперь у вас будет отверстие, которое разрезает перпендикулярно высоте, которой он был назначен, как показано на изображении ниже:

    Вертикальный проем крыши в Revit и проем по грани - разрез с относительными углами среза

    Моделирование слуховой крыши в Revit

    Чтобы создать мансардную крышу, нам сначала нужно начать с меньшей части мансардной крыши.Вы можете смоделировать это с помощью любого из трех основных методов моделирования крыши, но в примере я решил использовать инструмент Roof by Extrusion .

    1. Сначала необходимо выбрать рабочую плоскость. При необходимости вы можете создать опорную плоскость, нажав «RP», но в примере я решил использовать переднюю кромку линией облицовки основной крыши. Чтобы выбрать рабочую плоскость, сначала выберите Roof by Extrusion , и вам будет предложено выбрать плоскость , как показано ниже.
    При создании крыши путем выдавливания в Revit вам будет предложено указать новую рабочую плоскость . Вы можете использовать любой из трех перечисленных вариантов, но в примере я выбрал вручную Выбрать самолет.
    1. После того, как вы вручную выбрали плоскость, вам нужно выбрать опорный уровень и смещение . В нашем примере мы использовали уровень крыши со смещением 0.
    Кровля выдавливанием - опорный уровень и смещение
    1. Как только информация о плоскости и опорном уровне установлена, мы можем использовать инструменты рисования на верхней панели инструментов, чтобы нарисовать нашу крышу по профилю выдавливания.
    На этом изображении вы можете увидеть, как я использовал инструменты Revit Draw, чтобы указать профиль крыши слухового окна, который я хочу выдавить. Обратите внимание на вид сверху, как линии профиля плотно прилегают к основной плоскости, которую я установил ранее на фасции основной крыши.
    1. После завершения эскиза профиля крыши у вас останется мансардная крыша. Вы, вероятно, заметите , что размеры выступа крыши - это не то, что вам нужно . Экструзию мансардного окна можно редактировать на панели свойств , как показано:
    Глубину выдавливания крыши можно изменить на панели свойств Revit, как показано в примере.
    1. Крыша слухового окна все еще остается незавершенной.Чтобы соединить мансардную крышу с основной крышей, используйте команду Присоединить / отсоединить крышу , которую можно найти на вкладке «Изменить» . Чтобы использовать это правильно, выберите край слуховой крыши , который должен доходить до основной крыши. Затем выберите плоскость крыши , с которой должен соединяться слуховой проход. Виола, крыша слухового окна завершена!
    Выбор передней кромки слухового окна с помощью инструмента «Соединить крышу» в Revit. После этого выбирается основная плоскость крыши, и две правильно соединяются.Крыша экструзией - мансардная крыша, соединенная с основным скатом крыши
    1. Следующий шаг - разместить слуховые стены. Для этого перейдите на вкладку «Архитектура» → Стены (WA). В этом примере я установил основание слуховых стен на уровне карниза, а верх стены был установлен на уровне карниза + смещение 1500 мм. То, что вам нужно, может отличаться. После того, как стены построены, использует опцию Присоединить / отсоединить , которая появляется, когда стены выбраны, и присоединяет верх стен к слуховой крыше выше. У вас останется что-то похожее на это:
    Смоделируйте свои слуховые стены и используйте функцию прикрепления / отсоединения, чтобы верхняя часть профиля стены прикрепилась к нижней стороне слуховой крыши.
    1. Наконец, нужно вырезать след слухового окна от главной крыши. Чтобы вырезать новое слуховое окно из основной крыши, перейдите на вкладку «Архитектура » → Слуховое окно (открытие). Это вызовет инструмент Выбрать линии крыши / стены , который позволяет вам выбрать внешнюю поверхность вашей новой конструкции слухового окна, как показано ниже.
    Крыша экструзией - вскрытие с помощью слухового окна с использованием козырька крыши и краев стен
    1. Наконец, используйте команду Обрезать / Удлинить (TR) , чтобы очистить линии проема слухового окна. Завершите набросок, выбрав зеленую галочку . Вы построили мансардную крышу в Revit!
    Мансардная крыша завершена, включая главный проем в крыше.

    Как устранить неудобную выемку в фронтоне на стене в Revit

    Иногда у вас может быть большая двускатная крыша, которая покрывает основную часть здания, но также продолжается над небольшой пристройкой к зданию, где одна из стен является продолжением высотных отпечатков большого здания.Это оставляет неудобное углубление, где вам нужно указать, чтобы только часть меньшего фронтона крыши спряталась под большей частью крыши, даже если они являются одним элементом модели.

    Чтобы решить эту проблему, вам нужно указать небольшому сегменту возвратной стены, чтобы он прилип к нижней стороне крыши, с помощью инструмента «Присоединить / отсоединить». Затем вам нужно использовать инструмент «Присоединить / отсоединить крышу» (находится на вкладке «Изменить») и выбрать внутренний край крыши, который вы хотите спрятать под основной крышей, а затем выберите стену, до которой вы хотите ее расширить.Кромка крыши должна заходить под больший фронтон, чтобы встретиться с лицевой стороной обратной стены. Теперь вы можете отделить стену, если хотите, и край крыши останется в том же положении. При необходимости вы можете приступить к редактированию профиля стены, чтобы убрать все взаимосвязи. См. Полный рабочий файл в формате GIF ниже:

    Гифка, описывающая малоизвестный рабочий процесс для заправки меньшего фронтона под большим фронтоном, когда у вас есть обратная стена на пристройке или что-то подобное.

    Поверьте мне - совет, приведенный выше, малоизвестен, и без него решение всегда заканчивается какой-то дряблой дополнительной выдавливанием крыши или чем-то подобным, установленным для закрытия зазора.Это абсолютная экономия времени, так что я надеюсь, что это поможет вам, ребята!

    Как моделировать несколько общих стилей крыш в Revit:

    Как смоделировать крышу в стиле амбара Gambrel в Revit

    Лучший способ создать крышу в стиле Gambrel в Revit - использовать инструмент Roof by Extrusion .

    1. Как и раньше, выберите крышу выдавливанием, выберите плоскость и назначьте опорный уровень.
    2. Нарисуйте половину профиля крыши Gambrel , двигаясь от средней точки крыши (линия гребня) к карнизу.
    3. Зеркально отразите вашу половину крыши на обратной стороне (MM - сокращение от Mirror Axis)
    4. Завершите эскиз, когда профиль будет завершен.
    5. Измените начальные и конечные значения выдавливания на панели свойств для управления общей глубиной выдавливания. Кроме того, вы можете использовать для этого инструмент «Перетаскивание стрелок» или инструмент «Выровнять».

    Готово! У вас должно получиться что-то похожее на следующее:

    Gambrel Roof смоделирован в Revit

    Как смоделировать наклон крыши в Revit

    Лучший способ смоделировать с наклоном к крыше в Revit - использовать инструмент Крыша по посадочному месту .

    1. Выберите "Крыша по площади основания" на вкладке "Архитектура".
    2. Нарисуйте границу крыши
    3. Выберите все границы, кроме одной, и выключите параметр определяет уклон .
    4. Финишный эскиз

    У вас должен остаться наклон к крыше всего за одно падение, как показано ниже:

    Наклон к крыше, смоделированный в Revit

    Как смоделировать крышу в виде бабочки в Revit

    Я подхожу к созданию крыши в стиле бабочки с помощью инструмента Roof by Extrusion .Процесс похож на предыдущий Gable, который создавался путем экструзии, но процесс выглядит следующим образом:

    1. Выберите крышу путем выдавливания
    2. Выберите плоскость и опорный уровень
    3. Нарисуйте крышу-бабочку (нарисуйте от середины стены в одном направлении, а затем отразите ее по направлению к другой стороне.
    4. Завершите эскиз
    5. Управляйте выдавливанием Размеры на панели свойств
    6. Прикрепите стены к нижней стороне крыши.

    Ваша крыша Butterfly должна быть похожей на эту после выполнения вышеуказанных шагов:

    Крыша-бабочка смоделирована в Revit

    Как смоделировать фронтон Catslide в Revit

    Способ моделирования Catslide Gable в Revit во многом такой же, как и для стандартного Gable.

    1. Начните с выбора инструмента «Крыша по контуру»
    2. Нарисуйте желаемую границу
    3. Выберите все граничные линии и выключите определяет уклон
    4. Выберите границу переднего края выступа здания и границу на противоположной стороне крыши - Включение определяет наклон для этих двух граничных линий.

    У вас должна остаться готовая крыша, такая как следующая - обязательно прикрепите стены к нижней стороне крыши, как только геометрия крыши будет завершена.

    Catslide Gable смоделирована в Revit

    Как смоделировать двускатную крышу в Revit

    Двухскатная крыша моделируется точно так же, как стандартная вальмовая крыша в Revit. Просто создайте свою крышу по контуру, придайте граничным линиям требуемый уклон и завершите набросок. Готовая крыша будет примерно такой:

    Двухскатная крыша, смоделированная в Revit

    Как смоделировать половину вальмовой крыши Jerkinhead в Revit

    Чтобы создать в Revit наполовину шатровую крышу / крышу в стиле Jerkinhead, необходимо сначала создать стандартную HIP-крышу, описанную ранее.После создания стандартной вальмовой крыши выполните следующие действия, чтобы преобразовать ее в крышу в стиле Half Hip / Jerkinhead:

    1. Создайте 2 опорные плоскости (RP), перпендикулярные сторонам здания, к которым вы хотите применить Half Hip. Убедитесь, что опорные плоскости равноудалены от средней линии крыши.
    2. Выберите шатровую крышу и отредактируйте границу.
    3. Используйте инструмент «Разбить элемент» на вкладке «Изменить» (SL) и разделите линии границы там, где они пересекаются с опорными плоскостями.
    4. Выберите небольшие оставшиеся сегменты границ крыши, которые были разделены по углам (на стороне карниза опорных плоскостей), и убедитесь, что свойство определяет уклон на .
    5. Завершите эскиз.

    Теперь у вас должна быть крыша в стиле Jerkinhead / Half Hip, полностью смоделированная в Revit, как показано ниже.

    Полубедренная или двухскатная крыша, смоделированная в Revit

    Как смоделировать потолочный фонарь в Revit

    Метод моделирования фальш-крыши в Revit очень прост.Это просто комбинация двух ранее описанных методов - двух низкоуровневых наклонных крыш и одного верхнего фронтона, со стенами, поднимающимися к нижней стороне всех трех крыш.

    Крыша Clerestory, смоделированная в Revit

    Как смоделировать голландскую двускатную крышу в Revit

    Голландский фронтон представляет собой комбинацию вальмовой крыши с двускатной крышей более высокого уровня, оба из которых были покрыты ранее. При моделировании голландской двускатной крыши в Revit следует учитывать одну вещь: создать внутренний набор граничных линий, соответствующий размеру фронтона более высокого уровня, который будет выше.Затем, чтобы убедиться, что у этих внутренних границ отключено свойство define slope - это создаст шатровую крышу с пустотой в центре, которая правильно образует «юбку» стиля голландского фронтона.

    Голландская двускатная крыша смоделирована в Revit

    Создание сложных крыш в Revit с помощью команды Face

    Самый простой способ начать внедрение сложных крыш в модель Revit - использовать инструмент Rofo by Face . Здесь очень мало что можно описать, но я дам краткий обзор рабочего процесса.

    1. Создайте желаемую сложную поверхность крыши с помощью инструментов Massing Tools. (Скоро у меня будет учебник по массированию в Revit, на который я буду ссылаться в будущих обновлениях)
    2. Выберите инструмент Roof by Face .
    3. Щелкните на ранее созданной массивной поверхности.
    4. Готово

    Я ценю вышеизложенное немного, ну, скудно. По правде говоря, в этом сценарии много переменных, но не так много колебаний в том, как вы к нему подойдете.В любом случае, для полноты картины, вот два нестандартных стиля крыши, которые я быстро создал с помощью команды Roof by Face .

    Сложные типы крыш, созданные в Revit с помощью инструмента "Крыша по граням"

    Список будущих руководств по Revit Roof:

    Вот краткий обзор некоторых руководств Roof Centric Revit, которые появятся в блоге 8020 BIM и на канале YouTube в обозримом будущем:

    1. Как моделировать сложные крыши в Revit - подробные примеры
    2. Как начать параметрическое проектирование крыши в Revit
    3. Как создать и детализировать типы панельной крыши в Revit
    4. Как смоделировать деревянную конструкцию крыши в Revit
    5. Как создать крышу Подробные сведения в Revit - подробные примеры
    6. 10 советов по работе с крышами Revit, которые вы, возможно, не знаете.

    На этом завершается подробное руководство для начинающих по моделированию крыш в Revit. Если у вас есть какие-либо комментарии или предложения по вышеизложенному, оставьте их ниже, и я буду продолжать развивать этот пост с течением времени.

    Подпишитесь на информационный бюллетень 8020 BIM , чтобы получать уведомления о моих личных откровениях Revit и подробных руководствах, подобных этому.

    Подпишитесь на информационный бюллетень 8020 BIM

    Гейбл vs.Вальмовая крыша: в чем разница?

    Это битва двух самых популярных стилей крыш в мире. Двускатная или вальмовая крыша. Кто победит? У них обоих есть свои сильные и слабые стороны, и, если вы не планируете строить новый дом, у вас, вероятно, есть тот, в котором вы застряли, нравится вам это или нет.

    «Я бы сказал анекдот про крышу, но это было бы выше вашей головы».

    - Какой-то папа

    Знание различий между двускатной и шатровой крышей может помочь вам получить скидки на страхование домовладельцев, лучше изолировать и успешно спланировать реконструкцию чердака, поэтому давайте погрузимся в эту тему, чтобы вы действительно знали различия между фронтоном и вальмовая крыша.

    Что такое шатровая крыша?

    Самая старая конструкция с шатровой крышей, которая все еще стоит в США, - это Block House в Клеймонте, штат Делавэр. Он был построен в 1654 году и является единственным сохранившимся строением поселения в этом районе. Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.

    Если вы не видите вертикальных стенок, доходящих до вершин крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша скатная со всех сторон и образует между соседними скатами гребень, называемый вальмовой.Базовый дом с шатровой крышей будет иметь 4 наклонные стороны и один горизонтальный гребень наверху.

    Вальмовая крыша может иметь несколько разновидностей. Некоторые примеры - это скрещенные, мансардные, капотные, шатровые, пирамидальные, и в большинстве беседок, которые вы видите, используется конструкция вальмовой крыши в форме восьмиугольника или шестиугольника.

    Простая вальмовая крыша

    Что такое двускатная крыша?

    Первые двускатные кровли начали использовать в США с колонистами в начале 1600-х годов. Большинство старейших зданий Америки имеют двускатную крышу.Двускатная крыша - самая распространенная крыша в США.

    Вы узнаете ее по как минимум двум скатам и 2 фронтонам с гребнем, идущим от пика к пику. Фронтон - это вертикальная, не наклонная сторона крыши, иногда содержащая окно или вентиляционное отверстие с жалюзи. Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.

    Так же, как и вальмовая крыша, двускатные крыши могут иметь такие вариации, как открытая, прямоугольная, двускатная, двускатная, двускатная и голландская двускатная.И двускатная, и голландская двускатная крыша представляют собой гибрид двускатной и вальмовой крыши.

    Крыша с откидной крышей частично наклоняет концы верхнего конька вниз в фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижние части которой скошены со всех сторон.

    Простая двускатная крыша

    Двускатная крыша

    Есть причина, по которой обе конструкции все еще используются сегодня, хотя их конструкции имеют свои плюсы и минусы. При выборе одного из них для новой крыши или при покупке дома следует учитывать несколько факторов.Какая погода в этом районе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?

    Как вальмовые, так и двускатные крыши хорошо себя чувствуют в заснеженных и дождливых регионах. Конструкционная прочность вальмовой крыши может выдерживать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег. Однако, если вы строите или покупаете дом в районе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша - лучший вариант.

    Вальмовые кровли имеют саморегулирующуюся конструкцию, прочную конструкцию, меньшие уклоны и обычно имеют меньшую площадь поверхности, способную улавливать сильные порывы ветра. По сравнению с двускатными крышами, где участки с большим уклоном имеют большую тенденцию терять черепицу при сильном ветре, а двускатная сторона может вести себя как воздушный змей, что может привести к разрушению или отслоению крыши. Важно, чтобы двускатная крыша была установлена ​​правильно и с соответствующими распорками.

    Если вам нужно больше места для хранения вещей или жилого помещения, выберите двускатную крышу.Вальмовые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не позволяют жилое пространство. Их лучше всего использовать как небольшой чердак для хранения вещей. На двускатной крыше достаточно места для хранения вещей и проживания. Добавив окна на фронтоны, вы также можете добавить света в пространство.

    У вас также есть возможность добавить слуховые окна к любому типу крыши, но слуховые окна, установленные на двускатной крыше, создают наилучшую планировку пригодного для жизни чердака.

    Хотите сэкономить на расходах на электроэнергию? Что ж, действительно сложно сказать, какой вариант лучше.Необходимо учитывать несколько факторов, таких как местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двухскатная крыша дешевле вентилируется, чем четырехскатная, но если вы используете чердак под двускатной крышей для проживания и добавляете кондиционер, общая экономия вылетает в окно.

    Выбор дизайна крыши, основанный на других факторах, в первую очередь, таких как эстетика, региональные ветры или жилое пространство, может быть лучшим началом, а затем работать над планом энергоэффективности в последнюю очередь.

    Если вы строите с ограниченным бюджетом, вам следует выбрать двускатную крышу, а не шатровую, если это возможно в вашем регионе. Двускатная крыша - это простая конструкция с несложной конструкцией, в которой обычно используется меньше материалов. Вальмовые крыши сложны в строительстве и, следовательно, являются более дорогим вариантом. Однако шатровые крыши требуют меньших затрат на страхование.

    Когда речь идет о затратах на перетяжку, они действительно зависят от сложности кровли. Квадрат на квадрат, простая двускатная крыша будет дешевле по сравнению со сложной двускатной крышей с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, добавление мансардных окон или дополнительных крыльев к конструкции дома.

    Вот краткое сравнение шатровой и двускатной кровли.

    Фронтон Бедро
    Более низкая стоимость строительства?
    Более низкая стоимость ремонта? ✔ *
    Дешевле страхование жилья?
    Лучшая прочность и долговечность?
    Повышение энергоэффективности? ✔ *
    Лучшее складское или жилое пространство?
    * Сложный дизайн кровли или жилых помещений может изменить это.

    заключение

    Вальмовая и двускатная кровля - отличные варианты конструкции крыши. Если вы собираетесь строить, просто убедитесь, что вы хорошо поработали над местным климатом и погодой, прежде чем принимать решение о споре о двускатной или шатровой крыше.

    Теперь, когда вы знаете разницу между двускатной и шатровой крышей, меняет ли это ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите, чтобы вы могли измениться? Сообщите мне свои мысли в комментариях ниже.

    Марк - ремесленник и дизайнер, имеющий опыт в области сохранения исторических памятников, сборных архитектурных изделий и жилищного строительства.

    Он жил и реставрировал дома рубежа веков и середины веков почти 20 лет.

    Подпишитесь на бесплатную электронную книгу!

    36 типов крыш (стилей) для домов (иллюстрированные примеры проектирования крыш)

    Откройте для себя 36 различных типов крыш для дома. В этой галерее представлены потрясающие иллюстрации дизайна крыш, поэтому вы можете легко увидеть различия между типами крыш. Включает А-образную раму, капот, фронтон, бедро, мансарду, бабочку, комбинацию долины, навес и многое другое.

    Есть несколько удивительных типов крыш для дома. Хотя 36 звучит много, если вы посмотрите наш список ниже, вы увидите, что несколько вариантов одного типа.

    Сложные крыши состоят из многих частей, которые включают в себя несколько основных конструкций крыш, таких как двускатная крыша, сидящая на опоре, или варианты конструкции двускатной и долинной крыши с использованием одного или нескольких различных типов стропильных ферм (также см. Наши очень подробные схемы показаны различные части стропильной фермы).

    Также разные архитектурные стили будут использовать один и тот же тип крыши. Например, у вас может быть двускатная крыша на мысе или дом в стиле гонта (плюс другие архитектурные стили).

    Тем не менее, во многих случаях дом будет иметь одну крышу.

    Ниже представлен наш опрос, в котором вы можете проголосовать за понравившийся вам стиль крыши. Ниже приведен наш список иллюстраций дизайна крыши, которые наглядно иллюстрируют различные типы конструкций крыши жестянщика в Гетеборге.

    Связано: Сколько стоит замена крыши?

    Анатомия крыши

    Таблица типов крыши

    Связано: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части водосточного желоба | Виды водостоков

    1. Крыша с А-образной рамой

    А-образную раму очень легко идентифицировать.

    Это крутая заостренная крыша, доходящая до земли или почти до земли. Крыша в значительной степени или полностью покрывает стены дома.Это очень простая конструкция крыши и недорогая, потому что она служит одновременно крышей и стенами.

    2. Капот

    Крыша капота идентифицируется по выступающему выступу вокруг основания крыши.

    Другая часть крыши может иметь разные конструкции, например, шатровую, двускатную или двускатную… при добавлении расширенного выступа она становится разновидностью капота этой конструкции крыши.

    Прочтите наше руководство по крышам капота здесь.

    3. Бабочка

    Крыша-бабочка представляет собой перевернутую двускатную крышу.

    Это V-образная форма. Это довольно странно выглядит конструкция крыши, и ее мало используют. Однако одним из преимуществ крыши-бабочки является то, что вы получаете высокие потолки с двух сторон дома.

    4. Клересторий

    Крыша фонаря имеет внутреннюю стену, простирающуюся над одной частью крыши, причем эта часть стены часто выстлана несколькими окнами или одним длинным окном.

    SWISS KRONO Floors - это более чем 50-летние традиции и опыт в производстве панелей и изделий из дерева.Мы установлены в каждом втором польском доме и более чем в 75 странах мира. Подробнее san go SWISS KRONO Floors во Вьетнаме

    Секции крыши по обе стороны от вертикальной стены, как правило, имеют наклон, что пропускает большое количество естественного света в окна.

    5. Комбинация

    Комбинированная крыша - это буквально комбинация типов крыш.

    Этот тип дерева чаще всего встречается при строительстве общежитий во Вьетнаме, подробнее см. Alo Nha Tro .

    Комбинированные крыши, часто включающие два или более дизайна по эстетическим и практическим причинам, могут иметь различные стили; например, фонарь и вальмовая крыша. Это отличный вариант для неповторимого, интересного образа.

    6. Изогнутая крыша

    Изогнутая крыша придает любому зданию очень современный и интересный вид. Современные крыши используют гибкость металлических материалов, создавая одну большую изогнутую конструкцию.

    Изогнутые крыши действительно помогают снизить сопротивление ветру, но их выбирают в основном из-за потрясающего эстетического вида, который они могут придать зданию.

    7. Купол

    Купольная крыша, что неудивительно, представляет собой крышу в форме купола.

    Сложная и прочная конструкция крыши этого типа придает зданию красивый эстетический вид. Ее можно увидеть во многих исторических зданиях, от Капитолия в Вашингтоне до знаменитого Собора Святого Павла в Лондоне.

    8. Дормер

    Слуховые окна содержат окно, которое выступает вертикально из традиционной скатной крыши, образуя расширенное окно в крыше.

    Этот тип крыши наиболее популярен в переоборудованных чердаках, обеспечивая легкий способ расширения пространства и естественного освещения в переоборудованном чердаке.

    9. Квартира

    Несмотря на то, что плоская крыша выглядит довольно простой, она часто используется в домах в стиле модерн и середины века и может быть ярким дизайном, если вам нравится современный вид.

    10. Фронтальный ящик

    Коробчатая двускатная крыша имеет две наклонные стороны, которые соединяются, образуя коньк, с треугольным скатом.

    расширение по обе стороны от стен.

    Этот тип крыши популярен для областей с холодными погодными условиями, поскольку он обеспечивает стабильную конструкцию, которая хорошо справляется с дождем и снегом.

    11. Открытый фронтон

    Открытая двускатная крыша идентична двускатной крыше коробчатого типа, за исключением закрытых боковых сторон на обоих концах.

    В этом типе крыши концы оставляются открытыми для непосредственного соединения со стенами, между ними нет дополнительных преимуществ, выбор основан исключительно на эстетике.

    12.Крест остроконечный

    Поперечно-двускатная крыша - это конструкция, состоящая из двух или более коньков двускатной крыши, пересекающихся под углом, чаще всего перпендикулярно друг другу.

    Этот тип кровли часто встречается в зданиях с более сложной планировкой, например, в домах с пристроенным гаражом.

    13. Голландский Гейбл

    Голландская двускатная (вальмовая) крыша представляет собой гибрид двускатной и вальмовой крыши.

    В конце конька крыши можно найти полный или частичный фронтон, что позволяет увеличить внутреннее пространство на крыше.

    Этот стиль также улучшает внешний вид крыши, обеспечивая более уникальный и интересный дизайн, чем обычная простая вальмовая крыша.

    14. Передний фронтон

    Фронтальные двускатные крыши имеют конек крыши на уровне входа в здание.

    Этот тип крыши обычно используется в домах в колониальном стиле, но он становится все более популярным в современных зданиях.

    15. Двускатная и двускатная крыша

    Двускатная и двускатная крыша - очень популярная конструкция крыш.Его также называют скрещенной двускатной крышей, поскольку дом имеет поперечный след.

    Интересно, что вы можете смешивать и сочетать стили крыш при строительстве двускатных и двускатных крыш для дома с перекрестной опорой.

    16. Двускатная крыша со слуховым окном

    Двускатная крыша со слуховым окном чрезвычайно популярна, и снова вы можете комбинировать стили крыш.

    Например, у вас может быть главная крыша с остроконечным мансардным окном или наоборот.

    17.Двускатная крыша с пристройкой

    Некоторые конструкции двускатной крыши имеют боковую надстройку односкатной крыши.

    Это популярная переделка стандартной двускатной крыши, обеспечивающая большую высоту и пространство для пристройки без необходимости полностью изменять существующую крышу.

    18. Гамбрел

    Несомненно, у двускатной крыши неповторимый вид. Это 4-х сторонняя крыша. Две верхние стороны, отходящие от пика, не такие крутые, как две нижние стороны.

    Кровли Gambrel часто включают слуховые окна, но не как всегда.

    19. Беседка шестиугольная

    Эта сложная конструкция кровли выделяет любую садовую беседку.

    Состоящая из шести треугольных панелей крыши с одинаковым уклоном и шести несущих стропил, этот тип крыши чаще всего используется для создания красивой уникальной беседки, дополняющей домашний или коммерческий садовый газон.

    20. Джеркинхед

    Крыши Jerkinhead, также известные как срезанные фронтоны или курносые фронтоны, по сути являются двускатной крышей с обрезанными двумя острыми концами.

    Преимущество этой конструкции в том, что обрезанные концы уменьшают потенциальное повреждение дома ветром, делая крышу более устойчивой.

    21. Бедренный

    Вальмовая крыша обозначается скошенными внутрь концами на крыше. Если четыре стороны

    Крыша

    пересекается в одной точке, это шатровая пирамидальная крыша. Когда нет, это обычная вальмовая крыша.

    Ключевой особенностью дома

    American Foursquare является шатровая крыша.

    Смотрите нашу галерею шатровых крыш здесь.

    22. Шатровая и двускатная крыша

    Вальмовая и двускатная крыша похожа на двускатную и впадинную, за исключением того, что концы крыши имеют наклон внутрь.

    Вы также можете комбинировать дизайн фронтона и бедра с домом с перекрестной опорой.

    Ознакомьтесь с полным руководством по шатровым и двускатным крышам.

    23. Пирамида Бедра

    Шатровая крыша пирамиды - это такая крыша, где все четыре стороны сходятся в одной точке.

    Он может включать мансардные окна, но часто используется в домах в стиле ранчо, в которых нет верхнего этажа, и поэтому мансардные окна не требуются.

    24. Крест бедра

    Поперечно-вальмовая крыша - это распространенный тип крыши с перпендикулярными вальмовыми секциями, которые образуют L- или T-образную форму в шатре крыши.

    Это отличный вариант для зданий с более сложной планировкой, чем простой прямоугольник или квадрат, и представляет собой тип крыши, которая хорошо выдерживает дождь, снег или ветер.

    25. Полубедренный

    Половатная крыша почти идентична конструкции простой вальмовой крыши, но вместо этого две стороны крыши укорачиваются, создавая карнизы по обе стороны от дома.

    Этот тип крыши предоставляет больше возможностей для расширения чердака и установки окон, позволяя большему количеству естественного света проникать в комнату.

    26. Простое бедро

    Популярная простая вальмовая крыша - это тип крыши, у которой все четыре стороны имеют симметричный пологий уклон к стенам, без фронтонов или вертикальных сторон к крыше.

    Отличительной чертой вальмовых крыш является то, что грани крыши почти всегда идентичны по наклону, что делает их симметричными относительно центральной точки.

    27. Мансарда

    Мансардная крыша представляет собой четырехгранную двускатную крышу, каждая сторона которой имеет двойной скат, один крутой и один пологий верхний.

    Мансардные крыши - популярный вариант для зданий, желающих максимально увеличить жилую площадь в здании, предоставляя возможность использовать чердак как дополнительное жилое пространство.

    28. Мансарда с мансардными окнами

    Мансардная крыша со встроенными мансардными окнами.

    29.Пирамида Мансарда

    Мансардная крыша выделяется крутыми стенками, создающими эффект цоколя. Исторически это французская крыша, и ее конструкция имеет функциональную цель - создать больше полезного пространства на верхних этажах. На мансардных крышах могут быть мансардные окна, что часто бывает, поскольку пространство пригодно для использования и поэтому мансардные окна обеспечивают естественное освещение.

    Пирамидальный вариант мансардной крыши включает пирамидальную конструкцию поверх крутых сторон вместо плоской вершины.

    30.Вспышка мансардной крыши

    Эта крыша мансардного типа расширяется внизу.

    31. М-образный

    М-образная крыша - двускатная крыша; по сути двойной фронтон.

    Крыша опирается на две несущие стены, при этом две наклонные стены пересекаются посередине, образуя М-образную форму.

    Центральный водосточный желоб проходит между двумя участками, чтобы предотвратить скопление снега или дождя в зимний период.

    32. Парапет

    Парапетная крыша - это плоская крыша, стены которой выходят вверх за крышу на несколько футов по краям.

    Добавление парапета делает плоскую крышу намного более безопасной, обеспечивая небольшой барьер, который обеспечивает дополнительную безопасность, чтобы уменьшить вероятность того, что кто-то, стоящий на крыше, упадет с края.

    33. Солонка

    Хотя эта крыша не пользуется популярностью, она отлично подходит для создания сводчатых потолков в части дома и соответствующего лофта с видом на комнаты со сводчатым потолком.

    34. Односкатная или наклонная крыша

    Односкатная крыша - очень простая крыша.По сути, это плоская крыша с уклоном.

    Позволяет использовать сводчатые потолки или верхний этаж в части дома, в зависимости от уклона и дизайна дома.

    Кроме того, обрезанные концы обеспечивают больше места на чердаке, чем традиционная вальмовая крыша.

    35. Односкатная крыша или Skillion

    Скиллионная крыша имеет единственную плоскую поверхность, наклоненную под крутым углом, позволяющую стекать воду.

    Также известная как «односкатная крыша», крыши skillion чрезвычайно просты и дешевы в строительстве, так как они состоят из одного куска кровли.

    36. Умение и бережливость

    Односкатная крыша, похожая на односкатную крышу, состоит из одного ската.

    Конструкция двухскатной крыши: Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Scroll to top
