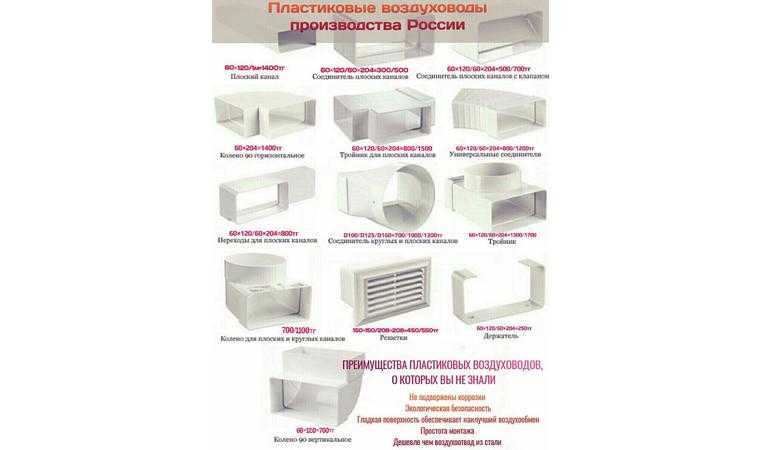

Прямоугольные пластиковые воздуховоды Пластивент

Прямоугольные пластиковые воздуховоды для создания систем вентиляции. Также используются для бытовой вытяжной вентиляции (вытяжка от зонтов, шкафов и т.д.) Доступны сечения: 55х110, 60х120, 60х204 мм.

Эти товары поставляются по 100 % предоплате

Плоский канал Прямоугольные пластиковые воздуховоды Пластивент для систем приточной и вытяжной вентиляции. Доступны…
Соединитель плоских каналов Для соединения плоских пластиковых воздуховодов между собой. Соединитель плоских каналов доступен в…
Соединитель круглых и плоских каналов Соединитель круглых и плоских каналов предназначен для соединения круглых и плоских пластиковых. ..
Соединитель плоских каналов с клапаном Для соединения плоских пластиковых воздуховодов. Оборудован обратным клапаном. Сечение — 110х55 мм, 120х60, 204х60…
Колено для плоских и круглых каналов Колено 90° для плоских и круглых каналов для соединения плоских и круглых каналов под углом 90….
Колено 90 вертикальное Колено 90º вертикальное для соединения пластиковых плоских воздуховодов под прямым углом. Сечения — 110х55 мм,…

Колено 90 горизонтальное Колено 90º горизонтальное для соединения пластиковых плоских воздуховодов под прямым углом. Размер…
Переход для плоских каналов Переход для плоских каналов для соединения плоских каналов разных сечений. Присоединительные размеры:…
Переходы для плоских и круглых каналов Для соединения плоских каналов с круглыми. Присоединительные размеры: 55х110-100…
Тройник для плоских каналов Тройник для плоских каналов служит для соединения плоских трех пластиковых воздуховодов одного сечения под…
Тройник для плоских и круглых каналов Тройник для плоских и круглых каналов предназначен для соединения плоского канала и круглого под углом. …
Универсальные соединители Для соединения прямоугольных пластиковых воздуховодов под углом с сечениями 55х110 мм и 60х204 мм. Диапазон…
Держатель Держатель плоских каналов предназначен для монтажа плоских каналов к стене, потолку и другой плоской…
Решетки Решетки торцевые плоских каналов предназначены для декоративного оформления выходов приточных или…
Пластина настенная Пластина настенная плоских каналов предназначена для подсоединения каналов к вентиляционным отверстиям. ..

Сортировать по позиции: низкие позиции выше

Написать отзыв

Схемы вентиляции на базе пластиковых воздуховодов Пластивент

Вентиляция кухни	Вентиляция туалета и ванной

Вентиляция дома	Вентиляция кафе

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Содержание статьи

1 Воздуховоды из пластика: из каких материалов делают
2 Плюсы и минусы, область применения
- 2. 1 Где можно использовать
- 2.2 Достоинства и недостатки
3 Сечение пластиковых воздуховодов и их размеры
- 3.1 Сечение круглых пластиковых воздуховодов
- 3.2 Сечение прямоугольных вентиляционных труб
- 3.3 Что лучше: круглый или прямоугольный воздуховод?
4 Особенности монтажа
- 4.1 Фасонные элементы и крепление к стене и потолку
- 4.2 Особенности сборки

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

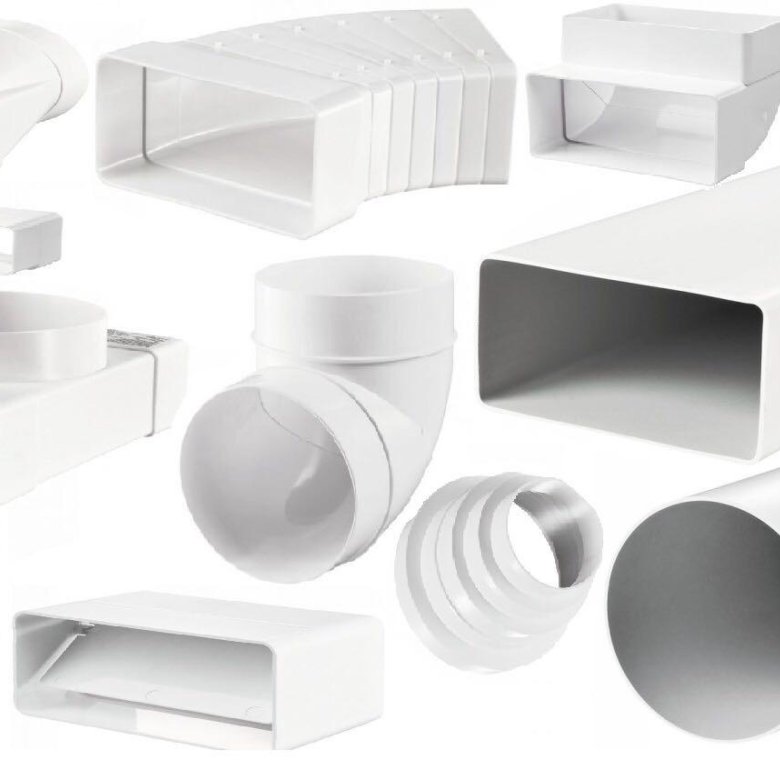

Пластиковые короба для вентиляции делают:

Круглого сечения.
Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

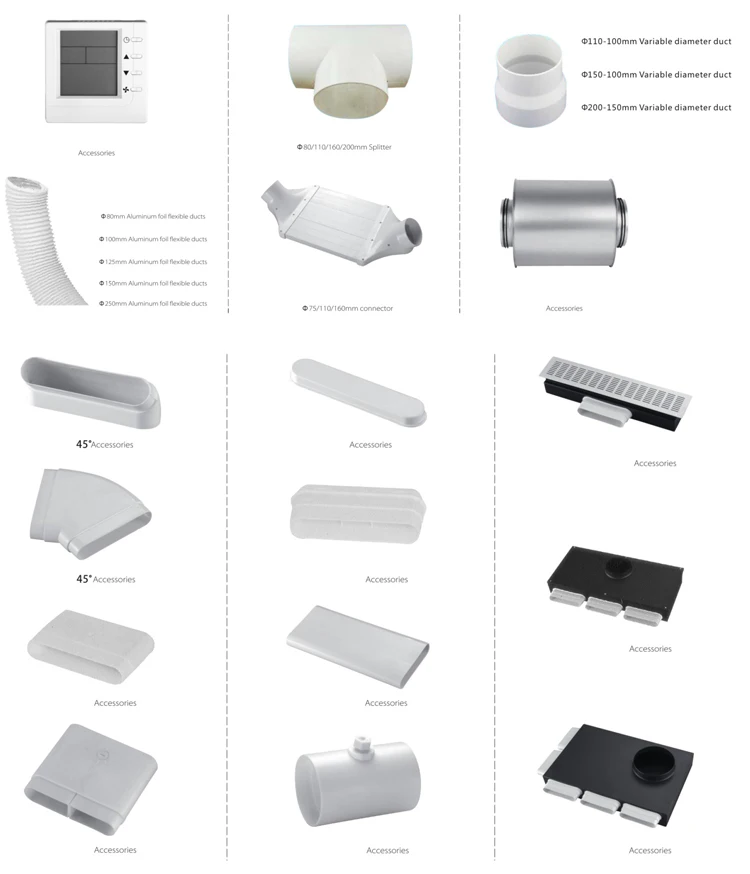

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Пластиковый вентиляционный канал | Онлайн и в наличии | Плоский воздуховод

Пластиковый воздуховод (плоский воздуховод из ПВХ).

MAS предлагает полный ассортимент пластиковых воздуховодов (или плоских воздуховодов) и пластиковых фитингов для вентиляционных систем. Осуществляя дистрибьюцию по всей Великобритании, мы можем поставить ряд формованных фитингов для пластиковых вентиляционных систем от Domus, Verplas & Manrose. Мы держим большой запас между нашими тремя филиалами и можем поставлять большие, средние и малые проекты.

Размеры пластиковых воздуховодов (плоских каналов)

Доступны все распространенные размеры. Наши плоские воздуховоды доступны в размерах 110 x 54 мм, 204 x 60 мм, 220 x 90 мм, 234 x 29 мм, 308 x 29 мм. пластиковые воздуховоды и фитинги диаметром от 100 до 150 мм.

В таблице ниже также показаны эквивалентные размеры воздуховода с плоским каналом, например, эквивалентный размер воздуховода 110×54 мм имеет диаметр 100 мм.

Плоский воздуховод	110 х 54 мм	204 х 60 мм	220 х 90 мм	234 х 29 мм	308 х 29 мм
Круглый воздуховод	100 мм диам.	125 мм диам.	150 мм диам.

Указанные размеры относятся к внутренней площади воздуховода.

12 Рекомендации по установке пластикового вентиляционного канала (прямоугольного или круглого)

Убедитесь, что блок перемещения воздуха имеет достаточную мощность для перемещения воздуха по всей системе (технический персонал компании Mechanical Air Supplies поможет вам определить правильный единица измерения)
Для соединения фитингов и воздуховода используйте герметик для пластиковых воздуховодов. Следует использовать саморезы, не перетягивая их.
Всегда устанавливайте пластиковый воздуховод так, чтобы воздуховод отходил от устройства. Это позволяет избежать возможного попадания конденсата в блок вентилятора/MVHR.

Вертикальные участки должны иметь ловушку для конденсата и средства отвода воды из участка воздуховода. Обязательно изолируйте слив конденсата, чтобы предотвратить его замерзание.
Старайтесь не добавлять в систему слишком много изгибов, так как это замедлит подачу воздуха и повлияет на производительность системы. Помните, что хорошо спроектированная система сэкономит вам деньги в долгосрочной перспективе.
При необходимости используйте вспучивающиеся противопожарные рукава для противопожарных разрывов в перегородках, этот тип клапана предназначен для разрушения воздуховода.
Если плоский воздуховод проходит через холодное помещение (чердак), то необходимо утеплить изоляцию воздуховода во избежание образования конденсата.

Имейте в виду, что системы плоских воздуховодов разных производителей не всегда совместимы друг с другом и не всегда подходят друг другу. Используйте одного производителя для всей системы вентиляции.
Убедитесь, что имеется достаточная поддержка/подвеска. Как правило, рекомендуется использовать какую-либо форму поддержки/подвески (зажим или подвесную ленту) через каждый метр и с обеих сторон стыков.
Подача свежего воздуха (забор МВР) снаружи должна быть изолирована.
Избегайте размещения всасывания и экстракта близко друг к другу. Это приведет к тому, что всасываемый воздух будет затхлым и отработанным.
Всегда, когда это возможно, рассмотрите возможность использования круглого пластикового воздуховода (который более эффективен), если ограничения по зданию не ограничивают использование воздуховода большего профиля, а пространство в пустотах под потолком не позволяет установить круглый воздуховод.

Наш опытный технический персонал всегда готов помочь вам в реализации вашего проекта по вентиляции. Пожалуйста, посетите наш контактный раздел, чтобы найти ближайший к вам филиал.

Зачем использовать пластиковые воздуховоды для вентиляционных систем?

Пластиковые воздуховоды легкие и простые в установке.
Простая резка на месте без использования специальных инструментов.
Пластиковые воздуховоды не подвергаются коррозии со временем.
Благодаря компактной конструкции плоский пластиковый воздуховод позволяет уменьшить пространство под потолком, что, в свою очередь, максимально увеличивает высоту потолка.
В зависимости от области применения вы можете легко переключаться между круглым пластиковым воздуховодом и прямоугольным пластиковым воздуховодом.
Простота создания ответвлений, позволяющих расширить систему вентиляции в другие помещения. Важное примечание: Сопротивление системы следует рассчитать перед ответвлением, это необходимо для обеспечения того, чтобы устройство для перемещения воздуха (вентилятор, MVHR, MEV или dMEV ) имело большую мощность, чем сопротивление всей системы . Мы можем помочь вам с расчетами (ссылка на калькуляторы расхода воздуховодов).
Правильно установленный пластиковый воздуховод предлагает герметичное решение, обеспечивающее максимальную эффективность (для используемого материала).
Вентиляционный канал из ПВХ хорошего качества является самозатухающим.

Стоит ли использовать пластиковые вентиляционные решетки и почему?

Концы воздуховодов, такие как пластиковые вентиляционные решетки) доступны в различных цветах, чтобы соответствовать или дополнять внешний вид здания.
Доступны различные размеры пластиковых вентиляционных решеток, что дает разные размеры свободной площади, что, в свою очередь, позволяет варьировать требования к воздушному потоку.

Вентиляционные воздуховоды – Ducting.com

Теплостойкость вентиляционного шланга также играет роль за счет уменьшения теплоты трения, которая может быть вызвана переносом материала и абразивов. Как температурная, так и химическая стойкость имеют жизненно важное значение для успеха многих типов вентиляционных каналов, поскольку они позволяют гибким каналам функционировать без риска повреждения.

Иногда вы можете обнаружить, что прямой путь к источнику окружающего воздуха недоступен. В таких ситуациях важно, чтобы вентиляционные каналы были достаточно гибкими, чтобы достигать нужного места, не ограничивая поток воздуха в вентиляционных шлангах. У нас есть несколько гибких воздуховодов, изготовленных из стекловолокна, ПВХ или полиэстера, которые идеально подходят для маневрирования без перегибов. Мы не только предлагаем гибкие вентиляционные шланги, но и некоторые из наших продуктов предназначены для переноски. Мобильность продукта обеспечивает большую финансовую ценность, поскольку воздуховод является взаимозаменяемым между несколькими вентиляционными устройствами и может легко транспортироваться в разные места и из них.

При вентиляции больших объемов воздуха, дыма и химикатов важно, чтобы вентиляционные шланги были прочными и устойчивыми к внешним воздействиям. Мы предлагаем несколько вариантов долговечности с вентиляционными изделиями. Наши металлические гибкие воздуховоды отличаются высокой устойчивостью к раздавливанию, а также мы предлагаем изолированные и двухслойные воздуховоды для предотвращения истирания как внутри, так и снаружи. Для изделий, предназначенных для транспортировки, предусмотрены сменные накладки для защиты от волочения грубых материалов с грязью и камнями. С вентиляционными каналами очевидно, насколько пагубным могут быть нежелательные разрывы и проколы. Случайно выпущенные пары, газы или химические вещества могут оказать серьезное негативное влияние на вашу рабочую среду или дом. В этом заключается важность износостойких накладок и общей долговечности вентиляционных каналов.

Мы понимаем, что у каждого из наших потребителей есть свои уникальные потребности. Широта возможных применений вентиляционных каналов в мире означает, что вам также необходимо иметь под рукой столь же широкий спектр насадок для воздуховодов; к счастью, мы получили вашу спину. Чтобы лучше соответствовать вашим индивидуальным ситуациям с вентиляционными воздуховодами, мы предлагаем ряд аксессуаров, которые можно использовать для оснащения и дополнения ваших гибких воздуховодов. Например, J-образные замки — это широко применяемый тип крепления, предназначенный для обеспечения простой блокировки и разблокировки точки соединения для отдельных отрезков воздуховода.

Вентиляционные гибкие воздуховоды являются важным компонентом дома и на рабочем месте повсюду, и независимо от вашей профессии или условий жизни вы обязательно столкнетесь с ними.
