Как закрепить гофру в штробе

Как правильно – штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба – специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества – провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе – использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента.

Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность – под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа – дюбель-гвоздь и кабельную стяжку под дюбель.

По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал – бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

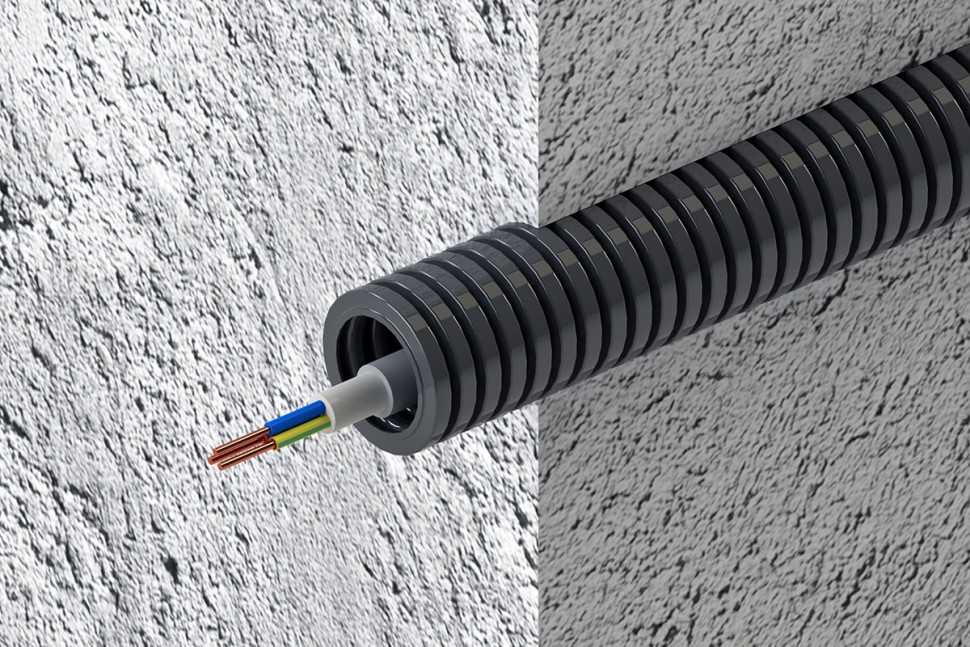

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид

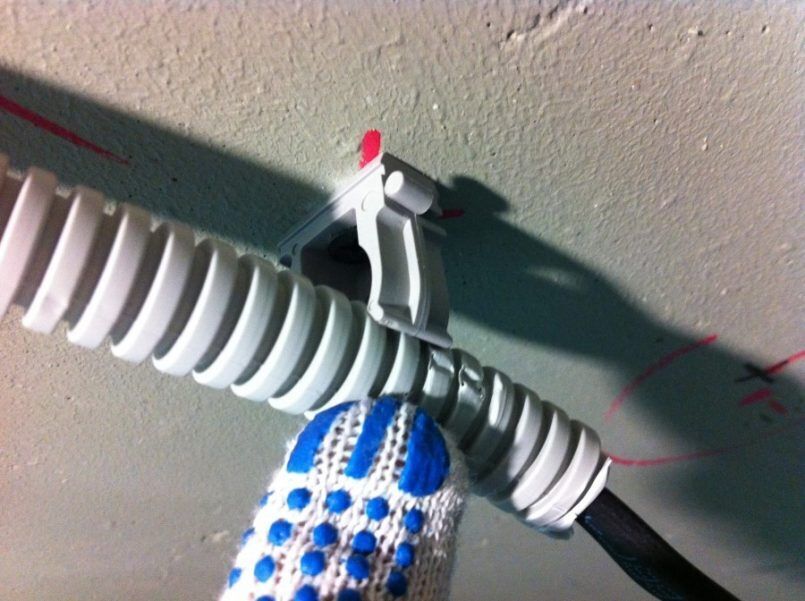

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

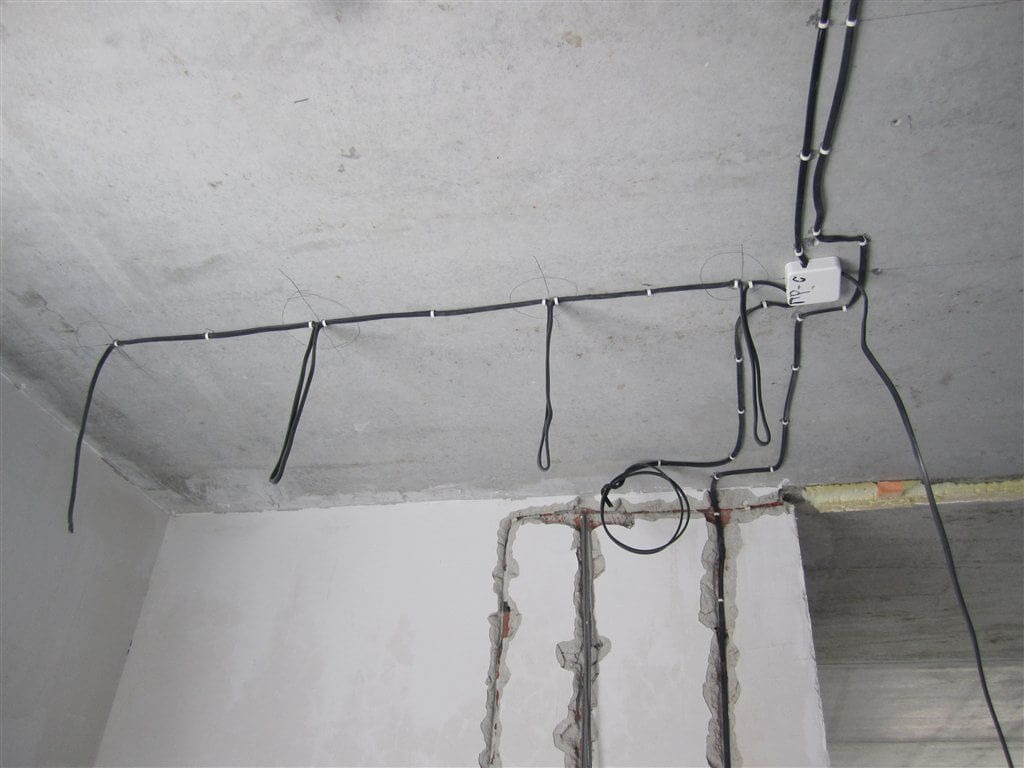

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой.

То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение.

А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление.

Провода и кабели надо прятать, а как это сделать без штробы, если перед нами просто ровная стена из бетона или кирпича? Тем более, что жгут этих проводов подчас получается более чем внушительный, особенно в местах подключения к квартирному распределительному щиту.

1. Разметка

О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.

На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня. Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.

Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля. Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.

2. Штробление

Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.

Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы. Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.

Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.

Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.

И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.

В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора. Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.

Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.

У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.

Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже. Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.

3. Монтаж кабеля

И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.

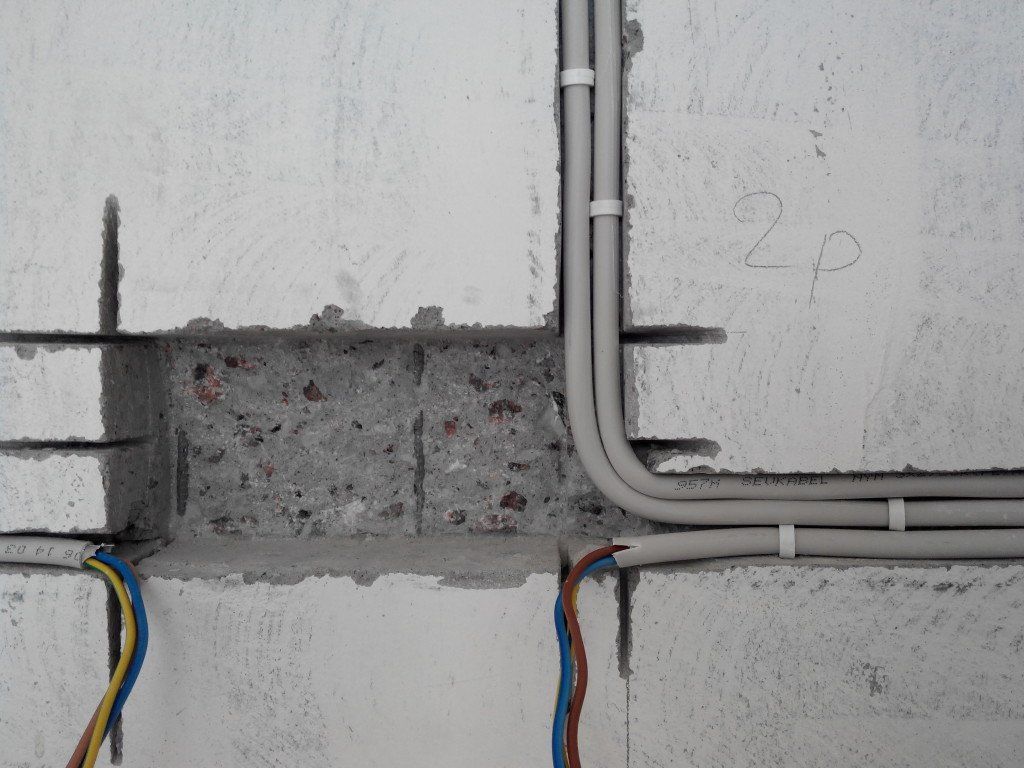

Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.

Закрепить же кабель в штробе можно одним из следующих способов:

3.1 При помощи перфорированной полосы. Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.

3.2 Посредством монтажной алюминиевой полосы. Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.

Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.

3.3 Вполне возможно крепить кабель при помощи алебастра. Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.

3.4 Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов. Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.

монтаж проводки, чем крепить гофру, фиксация, как уложить и закрепить провод перед штукатуркой

Содержание

1. Разводку электрики делать лучше до или после оштукатуривания
2. Определение и разметка путей прохождения проводников
3. Что понадобится для штробления
4. Правила укладки провода
5. Технология закрытая
6. Открытый способ
7. Особенности процедуры в зависимости от материала стен
8. Как крепить кабель в штробе
9. Чем крепить
10. Алебастр
11. Кабельные стяжки
12. Дюбель-стяжки
13. Пластиковый дюбель
14. Дюбель-хомуты
15. Дюбель-клипсы
16. Самодельные приспособления
17. Алюминиевые пластины
18. Крепеж для упорядочивания пучка проводников
19. Как определить проводку под отделкой

При обустройстве электропроводки в доме возникает необходимость сокрытия части проводов. Надежным и безопасным вариантом считается прокладка кабеля в штробе. Спрятанные в стену провода устойчивы к механическим повреждениям, повышенной влажности и иным негативным факторам.

Разводку электрики делать лучше до или после оштукатуривания

Каждый мастер, будь то электрик или штукатур, желает выполнить свою часть работы без помех.

Однако если ремонт делается 1 человеком, соблюдают такую последовательность действий:

1. Очищают стены от старого отделочного материала. Наносят разметку, по которой будут прокладываться провода, устанавливаться распределительные коробки и подрозетники.
2. Прокладывают канавки под толстые кабели и гофрированные рукава. Использование последних является обязательным при ремонте деревянных домов. Такие элементы облегчают последующую замену проводов. Прокладка кабелей в толще штукатурки осуществляется без гофрированных рукавов.
3. Тонкие провода располагают поверх базового слоя без штробления каналов, если финишная отделка будет скрывать элементы.
4. Прокладывают проводку, закрепляют ее. Оштукатуривают стены с помощью маяков или без таковых. Выступающие из каналов концы проводов закрывают пленкой.
5. Перфоратором с короночной насадкой высверливают места для розеток, распределительных коробок и выключателей. Это делают после оштукатуривания, иначе определить глубину посадочного места правильно не получится.
6. Выполняют облицовку стен обоями или фактурной штукатуркой.

Специалисты советуют прокладывать электрические кабели после оштукатуривания стен. Штробы делают на 2-3-й день, когда состав еще не полностью просохнет. Проделывать каналы в бетоне или кирпиче дольше и сложнее.

Определение и разметка путей прохождения проводников

Нанесение линий, отражающих расположение проводов и других элементов электрической сети, начинают с мест установки щитков, выключателей, розеток, осветительных приборов. Штробы должны пролегать строго вертикально или горизонтально. Разметку наносят маркером или мелом, используя строительный уровень. Укладка под наклоном допускается при электрификации мансард или лестничных проемов.

Линии разметки должны пролегать параллельно поверхности. Это исключает повреждение кабелей при вбивании гвоздей.

Что понадобится для штробления

После выполнения разметки выбирают инструмент, с помощью которого будут делаться каналы.

Существуют такие варианты:

1. Перфоратор с насадкой-штробером. Она имеет вид лопатки с желобом. Остро заточенный конец легко справляется с пробиванием стены. При использовании насадки прибор переводят в ударный режим.
2. Болгарка. При штроблении применяется в качестве вспомогательного приспособления. Ее снабжают специальным диском по бетону. Болгаркой делают надрезы нужной протяженности и глубины. После это кусок стены выбивают перфоратором.
3. Штроборез. Считается самым лучшим аппаратом для формирования каналов под кабели. Инструмент по строению напоминает болгарку. Имеется возможность изменения зазора между дисками. Это помогает получить штробу нужной ширины.

Во время работ в воздух поднимается пыль, поэтому нужно подготовить респиратор.

Правила укладки провода

Согласно нормам безопасности, в домах и промышленных зданиях кабели закрывают металлическим коробом или гибкой изоляцией.

Также нужно учитывать следующие рекомендации:

1. Крепление выполняют без провисаний. При формировании поворотов крепежи смещают на 8-10 см от сгиба.
2. Саморезы ввинчивают до упора. Так элементы не будут повреждать оплетку. Расстояние между местами фиксации должно составлять 0,5 м.
3. Кабели укладывают по прямым линиям. Провода не должны препятствовать нанесению финишного слоя.
4. Штробление не выполняют при наличии натяжных или многоуровневых потолочных конструкций.
5. При проведении монтажных работ применяют молоток, перфоратор, шуруповерт.

Технология закрытая

Этот способ укладки считается самым распространенным. Штробить стены нужно до выполнения чистовой отделки.

Для закрепления кабелей в каналах используют:

• стяжки или установочные площадки;
• клипсы нужного размера;
• подвесы;
• лотки (при прокладывании толстых пучков).

Провода можно скрыть в стенах, полу или потолке.

Открытый способ

Провода закрепляют, сохраняя эстетичность отделки.

Для этого используют такие средства:

• пластиковые кабель-каналы, фиксируемые на поверхности стены;
• плинтусы под дерево или иной фактуры;
• клипсы и скобы, фиксация которых осуществляется с помощью степлера.

Открытый способ укладки используют при оформлении интерьера в стиле прованс, кантри, лофт.

Особенности процедуры в зависимости от материала стен

Самым сложным считается штробление бетонных элементов здания, самым простым — штукатурки.

Свои особенности процедура имеет и при работе с разными материалами:

1. Каналы в газобетоне делаются легко. Для этого используют перфоратор или циркулярную пилу. Для снижения объема образующейся пыли используют ручной штроборез. Для формирования канавок иногда используют самодельную заостренную ленту или пластину.
2. Штробить прочный бетон можно только с помощью мощных инструментов, например штробореза. Использовать болгарку в этом случае нежелательно. Диск можно соскочить и травмировать мастера.
3. В кирпичной кладке рекомендуется формировать горизонтальные штробы. При попадании в шов достаточно зубила и молотка. Вертикальные каналы делают штроборезом или перфоратором.
4. При прокладке электропроводки в монолитном доме учитывают, что канавки нельзя прорезать в несущих стенах, колоннах или шахтах лифтов.
5. При электрификации деревянных строений рекомендуется применять открытый способ укладки с использованием гофр и кабель-каналов.

Как крепить кабель в штробе

Перед нанесением финишного слоя нужно прочно зафиксировать провода.

Существуют разные способы закрепления, однако некоторые правила монтажа являются общими:

• расстояние между точками крепления при использовании сухой штукатурки не должно превышать 1,2 м, при прокладке одиночных кабелей — 0,9 м;
• на поворотных участках необходимо устанавливать дополнительные крепежные элементы.

Чем крепить

Перед финальной отделкой стен нужно выбрать способ фиксации проводов.

Алебастр

Гипсовый состав применяют при необходимости быстрого крепления кабеля. Раствор удерживает небольшое количество проводов в мягкой оплетке. Алебастр накладывают небольшими порциями. Главным недостатком считается быстрое затвердевание смеси, которую невозможно готовить в нужных объемах.

Кабельные стяжки

Крепеж из негорючего пластика подходит для установки на газобетон, кирпич, дерево или бетон. Его используют в сочетании с винтами, шурупами и дюбель-гвоздями. Перед монтажом формируют отверстие, соответствующее диаметру крепежа. После этого вставляют дюбель, забивают стяжку-площадку, укладывают кабели на готовую трассу.

Дюбель-стяжки

Изделие представляет собой дюбель-гвоздь со стяжкой, сделанной из самозатухающих пластификаторов. Крепеж снабжен неразъемными или разъемными замками. Во втором случае можно дополнять пучок новыми проводами или убирать ненужные элементы. Дюбель-стяжки используют для открытой или скрытой прокладки кабелей на кирпичных или бетонных поверхностях.

Пластиковый дюбель

Полиамидные гвозди с головкой-отверстием помогают быстро закрепить кабель в штробе. Сначала забивают фиксирующий элемент, после этого протягивают кабель.

Дюбель-хомуты

Изделия разного диаметра предлагаются в белом или черном цвете. Крепеж имеет вид петли с фиксаторами на ножках. Перед установкой проделывают канавку, размещают хомут, прокладывают проводку. Недостатком метода считается необходимость строгого подбора размера крепежа под сечение кабеля.

Дюбель-клипсы

Элементы используются при открытой укладке проводов. Они имеют вид изогнутых полос с ответвлениями. Клипсы подходят для закрепления круглого или плоского кабеля малого сечения. Устанавливаются такие элементы легко. Достаточно сделать нишу нужного размера, вставить в клипсу жгут. Электрические коммуникации фиксируются надежно, выглядят эстетично.

Самодельные приспособления

При отсутствии специализированных изделий можно использовать подручные средства:

1. Дюбели или гвозди. Их вбивают до укладки проводки. Гвоздем пробивают центральную часть телефонного кабеля.
2. Гофрированный шланг. Его нарезают на отрезки, длина которых чуть больше ширины канала. Трубку сжимают и вводят в штробу. По мере оштукатуривания стены крепежи извлекают.
3. Перфорированные металлические полосы. Используются для размещения поперек трубы и закрепления пучков.

Алюминиевые пластины

Для закрепления кабелей применяют листы металла, нарезанные тонкими полосами. Несколько проводов оборачивают пластиной, которую просверливают и закрепляют на дне штробы. Концы полосы загибают после укладки кабелей.

Крепеж для упорядочивания пучка проводников

При организации рабочих мест проверяют несколько разных кабелей.

Для упорядочивания пучков используют:

1. Монтажные площадки. Их закрепляют на поверхности с помощью клейкого слоя. После этого пучок прикрепляют к площадке с помощью стандартной стяжки.
2. Кабельную клипсу с клеевой основой. Она подходит для закрепления на пластиковых поверхностях.
3. Кабельные лотки из перфорированного металла, фиксируемые на потолке.

Как определить проводку под отделкой

Чтобы найти кабели под штукатуркой, используют схемы разводки. Однако чертежи есть под рукой не всегда.

В таком случае помогут следующие рекомендации:

1. Согласно строительным нормам и правилам, провода прокладывают по прямым линиям, под углом 90°. От розеток или распределительных коробок они идут в данных направлениях.
2. Для улавливания электромагнитных волн используют специальные устройства. Их можно применять в сухих помещениях, лишенных металлических элементов.
3. На небольших участках работают индикаторной отверткой со световой или звуковой сигнализацией.
4. Для улавливания помех от проводки нередко используют радиоприемники. Погрешность измерений бывает достаточно большой.

Найти провода можно путем визуального осмотра стен. На штукатурке обнаруживаются небольшие выступы.

Стробоскопические системы контроля с фиксированным креплением

В блоге Flexo Factor Стивена 26 ноября 2019 г.

Светодиодные стробоскопические системы контроля с фиксированным креплением illumiNova™ предназначены для непрерывного использования в высокоскоростных приложениях, требующих четкого, четкого и непрерывного контроля качества луны. Чрезвычайно яркие светодиоды обеспечивают сверходнородный свет белого спектра. Доступны шестидюймовые модели или модели длиной от одного фута до 8 футов, с 3 различными вариантами линз, чтобы обеспечить легкое освещение для любой работы. Мощный встроенный интуитивно понятный цифровой контроллер позволяет пользователю быстро устанавливать частоту вспышек, продолжительность вспышек, уровни яркости и многие другие дополнительные функции. Частоту вспышек также можно запускать удаленно с помощью установленных на машине датчиков, подключенных непосредственно к цифровому входу illumiNova, или использовать дополнительный пульт дистанционного управления для увеличения рабочего расстояния до 100 футов. Monarch Instrument производит самые популярные в мире портативные стробоскопы уже более 30 9 лет.0007 года. Мы знаем кое-что об анализе остановки луны. Позвольте нам настроить стационарную стробоскопическую систему illumiNova™ в соответствии с конкретными требованиями вашего приложения.

Приложения

---

Печать

• Качество цвета
• Регистрация
• Специальная упаковка
• УФ -охраны

9005

• SLIT0023

  Special Effects/Entertainment

  • Interactive water displays
  • High speed video/photography
  • Amusement rides

  Paper Processing

  • Finishing
  • Embossing
  • Coating
  • Die cut quality
  • Perforation

  Metal Обработка

  • Отделка стального проката
  • Фольга
  • Алюминий
  • Качество резки

  Проверка производственной линии

  • Вентиляторы охлаждения
  • Шины
  • Насосы

  Интуитивное управление стробоскопом

  ---

  Основанный на невероятно популярной серии портативных инспекционных стробоскопов Nova-Pro®, встроенный контроллер illumiNova упрощает настройку и использование. Легко читаемый перевернутый ЖК-дисплей виден даже в местах с высокой освещенностью. Частоту вспышек можно быстро ввести с помощью поворотной ручки или клавиатуры на сенсорном экране. Дополнительный пульт дистанционного управления можно установить на расстоянии до 100 футов, предоставляя полный контроль и информацию в режиме реального времени там, где вам это нужно. Связь через USB или Bluetooth обеспечивает еще большую гибкость управления.

  Функции расширенной стробоскопической системы

  ---

  Цифровой вход/выход

  illumiNova™ имеет разъемы цифрового входа и выхода. У вас есть машина, которая обеспечивает синхронизирующий импульс? Просто подключите сигнал к входному разъему illlumiNova™, и вспышка будет синхронизирована с вашим оборудованием. Если вам нужно осветить большую или неравномерную площадь, несколько светильников illumiNova можно соединить последовательно.

  Задержка фазы/времени

  Используйте функции фазы или задержки, чтобы отрегулировать или «позиционировать» виртуально остановленное изображение в соответствии с вашими потребностями. •Память illumiNova™ имеет 10 предустановок памяти, позволяющих быстро переключаться с одной скорости процесса на другую. Настройки низкой освещенности можно использовать для сильно отражающих поверхностей, тогда как настройки высокой освещенности можно использовать для более темных или высококонтрастных материалов.

  illumiNova ™ UV

  ---

  Стационарные стробоскопы illumNova также доступны с ультрафиолетовыми светодиодами для подсветки защитных УФ-маркировок и УФ-покрытий.

  Стробоскопы с дистанционным управлением

  ---

  Дополнительный проводной пульт дистанционного управления

  Стробоскоп с дистанционным управлением

  можно установить на расстоянии до 100 футов, предоставляя полный контроль и информацию в реальном времени прямо там, где вам это нужно. Связь через USB или Bluetooth обеспечивает еще большую гибкость управления с помощью ПК или устройств Android и iOS.

  Nova-Pro Strobe for Printing


  Nova-Pro Strobe for Printing

  Stroboscobe For Printing


  Stroboscobe For Printing

  IllumiNova Stroboscope for Printers


  IllumiNova Стробоскоп для принтеров

  1-980-498-6930

  1-704-962-5404

  Сетчатые точки для вспышки

  Это , так что круто.

  Я бы с удовольствием взял на себя ответственность за эту идею, но реквизиты принадлежат читателю Strobist Гату Манну, который много лет назад разместил заметку в ветке Flickr Strobist.

  Это стояло в моем списке (около 20 000) дел, пока я вчера не увидел кусок толстого гофрированного картона. Сделать эти маленькие точки сетки действительно не может быть проще. (Черт возьми, верхняя картинка в значительной степени объясняет это.) И это можно сделать с вещами, которые у вас, вероятно, уже есть в доме.

  Я сделал несколько точек сетки для своих вспышек. Вот что я использовал:


  • Немного гофрированного картона – чем толще внутренняя полость, тем лучше, и вам не понадобится много. Просто обратите внимание на большую коробку, предназначенную для хранения чего-то тяжелого. Это, как правило, толстые вещи.

  • Линейка.

  • Канцелярский или бритвенный нож.

  • Немного клея

  • Резинка.

  Сначала немного теории.

  Сетки дадут вам очень узкое пятно света — более узкое, чем снут — с красивыми градиентами краев.

  Ширина балки зависит от толщины сетки и размера внутренних пространств гофра. Я сделал сетку толщиной полдюйма и один дюйм для каждой из моих вспышек, и они отлично работают.

  Есть две вещи, которые вы должны знать об этих сетках.

  Во-первых, они съедят немного света. Но это не проблема, так как они используются с прямой вспышкой и, как правило, на довольно близком расстоянии.

  Во-вторых, они немного согреют свет. Насколько я понимаю, это на самом деле бенни, поскольку они склонны привыкать к светлым людям, а теплый свет на коже весьма приятен.

  Тем не менее, они, ммм, бесплатно , что выгодно отличается от смехотворно дорогих моделей из экструдированного алюминия.

  Время делать сетки

  Инструкции заключаются в том, чтобы сделать по одной сетке каждого размера (1/2 дюйма на один дюйм) для вспышки. Соответственно подстраивайтесь под свои нужды.

  1) Отрежьте полосу картона шириной 1/2 дюйма и длиной около 16 дюймов. Отрежьте длиннее, если ваш картон не толстый, гофрированный.

  2) Ваша полоса должна быть разрезана так, чтобы, когда вы смотрите на длинную сторону, вы смотрели сквозь маленькие гофрированные туннели. Будьте осторожны, чтобы не раздавить туннели при резке. Используйте острый нож, а не на поверхность, которую вы можете повредить.

  3) Повторите, сделав таким же образом полосу шириной в один дюйм.

  4) Разрежьте длинные полоски на части чуть шире головки вспышки.

  5) Сложите их без клея, чтобы они были достаточно широкими, чтобы закрыть головку вспышки при укладке.


  6) Нанесите на них клей, как показано на рисунке. На последнюю секцию не нужно наносить клей, так как она будет удерживаться клеем на предпоследней секции.

  7) Нанесите клей пальцем или листом бумаги, чтобы полностью покрыть одну сторону каждой детали. Вам не нужно использовать тонны клея.


  8) Соберите их, как показано на рисунке.

  9) Пока клей еще влажный, выровняйте их по плоской поверхности, чтобы они правильно прилегали к вспышке. Пока одна сторона стопки прямая и ровная, они будут работать нормально.

  10) Дайте им высохнуть. При желании их можно «зажать» резинкой во время высыхания. Будьте осторожны, чтобы не раздавить слои.

  Прикрепление и использование

  Готово. Прикрепите к вспышке, как показано на верхнем фото. Используйте резинку нейтрального или теплого цвета. С креплением можно поизобретать, но этот способ работает нормально.

  Они дают очень узкий луч. Сетки мин приблизительно равны 300-мм линзам.


  Спад довольно плавный, с хорошей горячей точкой в ​​центре.

  На них можно поставить красивую картонную рамку, как это сделал Гут Манн. Но на самом деле это не обязательно, чтобы получить работу.

  И нет закона, запрещающего использовать картон. Можно использовать гофрированный пластик. Но вы можете использовать темный, нейтральный цвет (черный был бы идеальным), чтобы свет не растекался по краям.

  Белый будет иметь очень мягкий, может быть, слишком мягкий градиент по краям. А цветная версия, скажем, красная, изменит цветовую температуру света. Картон работает в этом случае, потому что изменение цвета на самом деле полезно для кожи.

  Я планирую использовать их для некоторых заданий в ближайшее время и опубликую результаты в виде одной или двух частей On Assignment. Эффект будет похож на эффект снута, но более плотный и с большим контролем. Кроме того, они займут меньше места в вашей сумке для снаряжения. Оба инструмента используются по-своему и выглядят немного по-разному.

  Я хотел показать вам, с чем я играл, чтобы вы могли попробовать сами.

  Попробуйте. Мы сравним результаты позже.

  И если вы только что наткнулись на это место из Makezine или другого блога, вы видите, о чем мы здесь.

  Этикетки: DIY

  Впервые в Strobist? Начните здесь | Или сразу перейти к освещению 101.

  Крепление гофры в штробе: Как закрепить гофру в штробе
