Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

• Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
• Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

• Пологоскатные;
• Скатные;
• Односкатные;
• Двускатные;
• Мансардные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Многощипцовые;
• Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

[wpsm_box type=»info» float=»none» text_align=»left»]
Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.[/wpsm_box]

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя.  Это практичный и доступный всем по стоимости материал.[/wpsm_box]

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

https://www.youtube.com/watch?v=sxgBJv2HKKM&t=428s

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Скатная кровля — конструкция, устройство, виды скатных крыш

В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.

Скатная кровля

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

• Односкатные;
• Двускатные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Мансардные;
• Сводчатая;
• Бубновая;
• Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Односкатная крыша

Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:

1. Системы из стропил.
2. Обрешетки, на которую кладется кровля.
3. Кровельный материал.

Односкатная кровля

Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.

Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.

Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.

Двускатная крыша

Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.

Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.

Двухскатная кровля

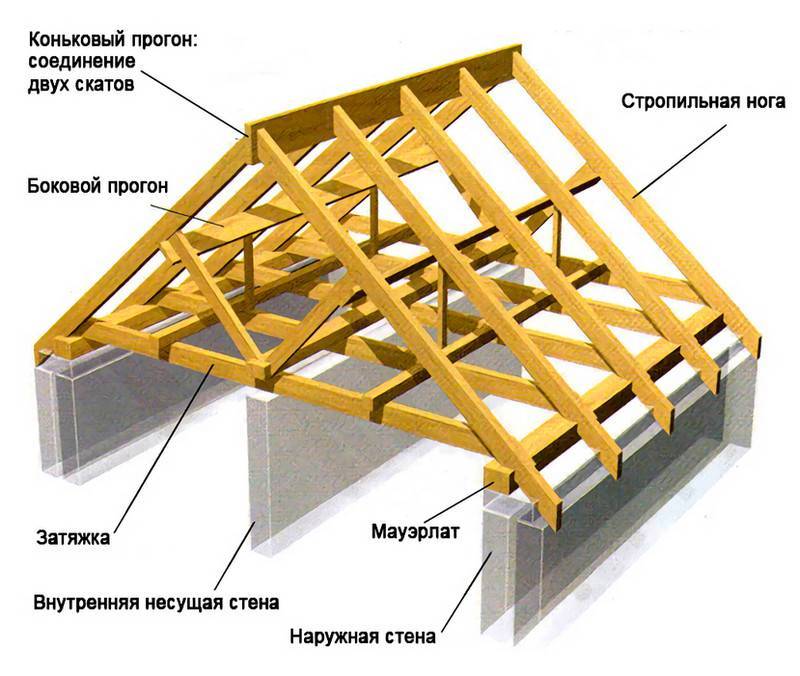

В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:

1. Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
2. Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
3. Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним.
   Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.
4. Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном. Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
5. Лежень представляет собой последний элемент. Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
6. Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
7. Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.

В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.

Стропильная система двухскатной кровли

Вальмовая крыша

Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.

Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.

Вальмовая крыша

Пример вальмовой крыши представлен на фото ниже:

В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:

• Упирающиеся в брус – стропила;
• Упирающиеся в накосы – нарожники.

Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.

Датская вальмовая крыша

Полувальмовая

Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.

Полувальмовая крыша

Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью. Особенно, две крупнейшие части. Однако внизу скаты несколько увеличиваются, что делает крышу очень привлекательной издалека.

В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.

Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.

Шатровая крыша

Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.

Шатровая крыша

На текущий момент шатровые крыши могут выполняться двумя способами:

1. Висячие. В такой конструкции стропила упираются в районе конька между собой.
2. Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.

В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.

Стропильная система шатровой крыши

Мансардная кровля

Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.

Мансардная кровля

Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши. В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:

1. Последовательный. В таком случае крыша возводится над небольшим строением. То есть происходит установка стоек, на которые в дальнейшем возводится обвязка. А сами стойки монтируются на мауэрлат, а затем на лежни. Обвязка является местом прикрепления стропил второй части крыши. Они могут иметь как наслонный, так и висячий формат. В дальнейшем происходит монтаж стропильной системы, который упирается в обвязку. 2. Второй способ подразумевает установку кровли на большой дом. Произвести самостоятельную установку подобной конструкции крайне трудно, поэтому она строится из части ферм на земле, а затем их устанавливают на крыше.

Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект. А главное обеспечить достаточную площадь, что может быть затруднительным.

Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.

Многошипцовые крыши

Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.

Многошипцовые крыши

Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.

Стропильная система многошипцовой крыши

Сводчатая крыша

Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.

Сводчатая крыша

Купольная крыша

Бубновая крыша

Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.

Бубновая крыша

Бубновая кровля

Выводы

В статье рассмотрены все виды скатной кровли, схожие и различные между собой. Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.

Руководство по строительству | Традиционные срезные крыши

В хороших традиционных конструкциях срезных крыш требуется полная триангуляция крыши, стропила и балки должны соприкасаться на уровне стеновой плиты, как если бы они не соприкасались, существует повышенный риск расползания крыши. Если есть риск расползания кровли, требуется инженерный проект. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Надлежащая передача нагрузок от прогонов либо на специально разработанные балки, либо на несущие стены также важна для хорошего проектирования. Для проектирования крыш сложной или крупномасштабной конструкции рекомендуется привлекать инженера. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Идеальная конструкция кровли

Ниже показаны типичные стыки правильно спроектированных срезных крыш. Обратите внимание, что нагрузка на прогоны передается через стойки на несущую стену, а также на то, что стропила и балки имеют триангуляцию на уровне карниза.

Схема D38 — Разрез через традиционную врезную крышу

Схема D39 — Соединение A — Детальное расположение стыка подвески прогона стропильного борта и подкоса

Схема D40 — Соединение B — Распорки на уровне потолка

Схема D41 — Соединение C — Устройство подвесов и балок на уровне потолка

потолочные балки. Связующее должно быть надежно прибито к каждой потолочной балке. Подвески устанавливаются через каждые 4 балки и прибиваются к потолочным балкам после загрузки крыши. Обратите внимание, что если сталь также является частью пола в мансардном этаже или на полуторном этаже, требуется огнестойкость не менее 30 минут за счет вспучивающейся краски на всех четырех открытых поверхностях.

Крепление гвоздей

Убедитесь, что все соединения надежно прибиты гвоздями диаметром не менее 3,1 мм и длиной 90 мм. Гвозди должны быть на одном уровне с поверхностью древесины. При использовании пневматических или газовых гвоздей следите за тем, чтобы гвозди не были забиты слишком сильно. Крепление крыши к наружным стенам должно выполняться в соответствии с указаниями, изложенными ранее.

В ситуациях, когда стальная балка встроена для поддержки потолочной балки или балки пола в конструкции слухового окна, непрерывность теряется там, где балки врезаются в стенку балки. Для обеспечения непрерывности можно обеспечить обвязку, как показано ниже, с использованием лент размером не менее 30 мм x 2,5, которые должным образом прикреплены к балкам.

Диаграмма D42 — Типичная деталь крепления, где используется стальной элемент*

На приведенной выше диаграмме показан вид с нижней стороны балки и потолочных балок, на котором показана типичная деталь крепления. Балка и связанные с ней детали крепления должны соответствовать спецификации инженера. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Конструкционная древесина

Выдержка с http://www.woodtechnologyireland.ie

Вся конструкционная древесина должна пройти оценку их прочности, уменьшающую дефекты, обычно проводимую сортировочными машинами или обученными визуальными оценщиками прочности. Эта деятельность регулируется европейскими и национальными стандартами; основным стандартом является I. S. EN 14081-1:2016 «Деревянные конструкции. Классифицированная по прочности строительная древесина прямоугольного сечения. Часть 1. Общие требования»; это определяет не только маркировку СЕ (применимую ко всем гармонизированным стандартам), но и «общую» маркировку, которая отличается от маркировки СЕ. Визуальная сортировка древесины обычно проводится в соответствии с национальными стандартами, которые должны соответствовать EN 14081-1. Положения о строительных изделиях требуют наличия Декларации о характеристиках, прежде чем продукт может иметь маркировку СЕ.

Визуальная сортировка древесины обычно проводится в соответствии с национальными стандартами, которые должны соответствовать EN 14081-1. Национальным стандартом визуальной оценки Ирландии является I.S. № 127 «Конструкционная древесина – визуальная классификация по прочности – Пиломатериалы хвойных пород прямоугольного поперечного сечения».

EN 14081-4 «Машинная сортировка — настройки сортировочной машины для систем, управляемых машиной» был отозван, и настройки машины теперь приводятся в утвержденных отчетах по сортировке.

Каждый отдельный кусок древесины визуально классифицирован с использованием I.S. 127 должен быть отмечен. Древесина, классифицированная с использованием стандартов визуальной оценки других стран-членов, является приемлемой при условии, что стандарт соответствует EN 14081-41, а древесина поступила в продажу на законных основаниях, имеет декларацию качества и маркировку CE.

EN 14081-4 «Машинная сортировка – настройки сортировочной машины для систем, управляемых машиной» был отозван, и настройки машины теперь приводятся в утвержденных отчетах по сортировке. Каждый отдельный кусок древесины, прошедшей машинную сортировку, должен быть промаркирован.

Положения о строительных изделиях требуют, чтобы перед маркировкой СЕ продукт был представлен в Декларации о характеристиках.

И.С. EN 1995-1- 1:2004+A2:2014 «Еврокод 5: Проектирование деревянных конструкций – Часть 1-1: Общие положения – Общие правила и правила для зданий» вместе с национальным приложением является основным стандартом проектирования для использования в Ирландии. В проектах должны использоваться соответствующие стандарты нагрузки и их национальные приложения.

SR 71:2015 «Деревянные конструкции в строительстве. Таблицы пролетов и рекомендации» содержит непротиворечивую дополнительную информацию (NCCI) о проектах с использованием Еврокода 5. Существуют таблицы пролетов нагрузки для балок перекрытий, потолочных балок, плоских крыш, стропил крыши и прогонов. . Рекомендации даны по прогонным опорам и деревянным стойкам (но не по деревянному каркасу). Существует также метод, позволяющий оценить ветровые нагрузки, действующие на крышу.

Объяснение типов скатных крыш — срезные и ферменные крыши

Существует два основных метода строительства скатных крыш;

1. «Резная крыша» — это традиционный метод рубки древесины на месте и возведения крыши с использованием стропил, коньковых досок, балки и прогоны и т. д. — точные детали определяются размером крыши, размером бревен и т. д.
2. «Фармированная крыша» — с использованием ферм заводского изготовления, которые доставляются на площадку в собранном виде и только что смонтированы.

Современные строительные нормы требуют подробного расчета напряжений, размера древесины и т. д., используемых при строительстве крыш, поэтому завод изготовленные фермы становятся стандартной практикой, когда все это можно проработать на компьютере.

Разрезная крыша

Говоря простым языком, этот тип крыши состоит из стропил и лаг. Балки предотвращают распространение стропил/стен наружу и обеспечивают удобную поддержку для потолок ниже.

Размер стропильных досок будет зависеть от их длины от стеновой плиты до конька, типа кровельного покрытия и наличия прогоны встроены в крышу. Более экономично оставлять поперечное сечение стропил вниз, однако там, где открытая требуется пространство на крыше, потребуются большие стропила. Типичное расстояние между стропилами составляет 400 мм (16 дюймов), меньшее расстояние позволит стропила и обрешетка небольшого сечения, которые крепятся к стропилам для размещения/фиксации шифера или черепицы, которые будут использоваться. Чем шире разрыв между стропилами, тем толще должны быть стропильные и обрешеточные брусья.

Стропила прибиваются к стеновой плите в верхней части каждой несущей стены, обычно это закладные деревянные бруски размером 100×75 мм (4×3 дюйма). на цементном растворе поверх внутренней обшивки полой стены или внутренней части сплошной стены. Стеновые брусья вдоль верхняя часть каждой стены должна быть соединена внахлест в месте их соединения.

Каждое стропило имеет небольшой треугольный секции (называемые «стыками птичьего рта»), вырезанные из них, чтобы они могли аккуратно прилегать к настенной пластине. Верхняя часть стропила обрезается под углом и прибивается к коньковой доске, обычно размером 175 мм x 32 мм (7 x 2 1/2 дюйма), устанавливаемой вертикально.

Прогоны

и связанные с ними распорки используются для дополнительной поддержки стропил. Прогоны идут под прямым углом к стропилам соответствующие распорки располагаются под каждым четвертым (или около того) стропилом для крепления к балке над опорной стеной ниже.

Подвесы в сочетании с продольным креплением, идущим под прямым углом к ​​балкам, используются для удержания потолка. вверх. Каждая подвеска прибивается между каждым четвертым (или около того) стропилом и нижней балкой. Чем больше размер лаг, тем меньше вероятность понадобятся вешалки.

Хомуты, коньковые хомуты и/или хомуты дальше по стропилам иногда используются для обеспечения дополнительной связи между стропила с обеих сторон крыши. Там, где они используются, они обычно крепятся к случайной паре стропил вдоль крыши.

Никакая часть деревянной крыши никогда не должна быть отрезана, модифицирована, удалена или изменено покрытие крыши (например, замена шиферной крыши покрытие бетонной плиткой) без консультации с инженером-строителем.

Ферменная крыша

Ферменная крыша состоит из ряда изготовленные на заводе рамы (или фермы), каждая из которых объединяет балку, стропила и подкосы. На иллюстрации справа показано типичная ферма для простой двускатной крыши.
