Содержание:

Конструктивные особенности крыши
Названия элементов и частей кровли
Геометрия строения крыши
Стропильная система
Обрешетка крыши
Назначение и необходимость элементов конструкции

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов.

В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

В целом крыша состоит из следующих частей:

• Стропильный каркас.
• Обрешетка.
• Защитная часть или кровля.
• Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
• Наклонные поверхности: скаты и ребра.
• Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

• Потолочное или чердачное перекрытие защищает строение от потерь тепла.
• Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

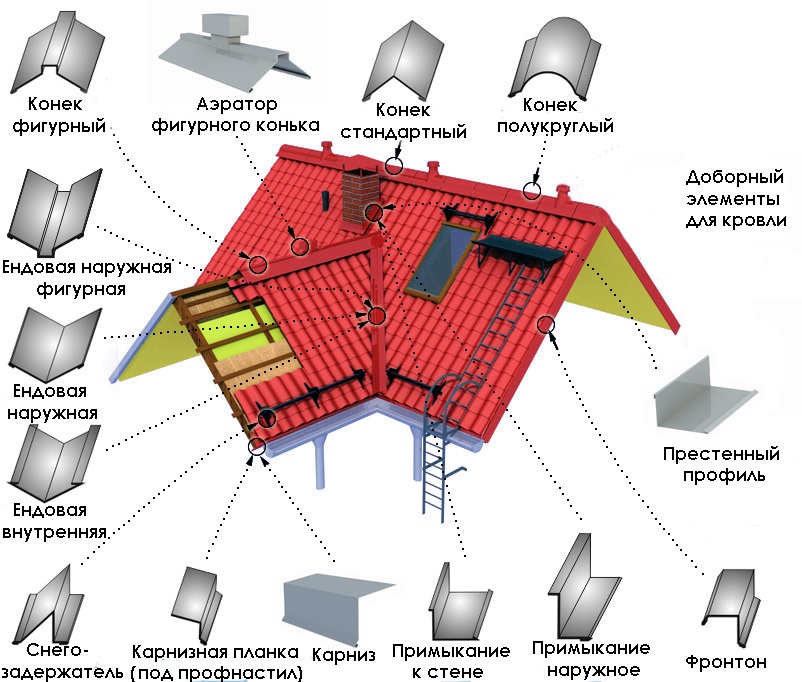

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли.
  В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

• Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
• Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
• Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
• Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
• Мансардная крыша является разновидностью двускатной конструкции.
• Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
• Коническая крыша лучше всего смотрится над зданиями круглой формы.
• Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести. Читайте также: «Как сделать каркас крыши своими руками – технология и устройство».

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

• Нагрузка от кровли и снежной массы.
• Расстояние между стропилинами.
• Параметры пролета.
• Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

Устройство крыши дома: основные элементы

Устройство крыши дома и ее основные элементы рассмотрим на примере скатной конструкции.

Скатная крыша состоит из несущих (стропильная система) и ограждающих (кровельная система) конструктивных элементов.

Конструктивные элементы крыши, выполняющие несущую функцию,  состоят из стропильной системы и прогонов, а также дополнительных крепежных материалов (стоек, ригелей, распорок, подкосов и т. д.), с помощью которых придается жесткость стропильной ферме. Несущие элементы составляют скелет крыши и принимают нагрузку ветра, выпавших осадков собственной массы крыши перераспределяя эти нагрузки на стены и специальные опоры. Требования к материалам и прочности несущих элементов достаточно высокие.

Прогон — балка, которая расположена горизонтально, опирающаяся на несущие элементы строения (стены, колонны).

Прогон связывает стропильную систему всей крыши и может быть изготовлен из дерева либо металла. Деревянные прогоны, как правило, могут быть сплошными, либо имеющие замкнутые или открытые поперечные сечения. Металлические прогоны бывают сплошные или решётчатые.

Кровельные прогоны делятся на три вида: коньковый прогон, боковой прогон и мауэрлат.

Коньковый прогон служит опорой верхней части крыши (конька).

Боковые прогоны располагаются между коньком и основанием крыши и являются дополнительной поддержкой стропильных ног.

Мауэрлат — брус, уложенный поверх наружных стен, на который опираются наклонные стропила.

Он жестко крепиться к несущей стене с помощью шпилек или анкерных болтов и является основой конструкции крыши. Между мауэрлатом и несущей стеной обязательно прокладывают гидроизоляцию, для избегания подпитывания деревянной конструкции влагой.

Стропильная система

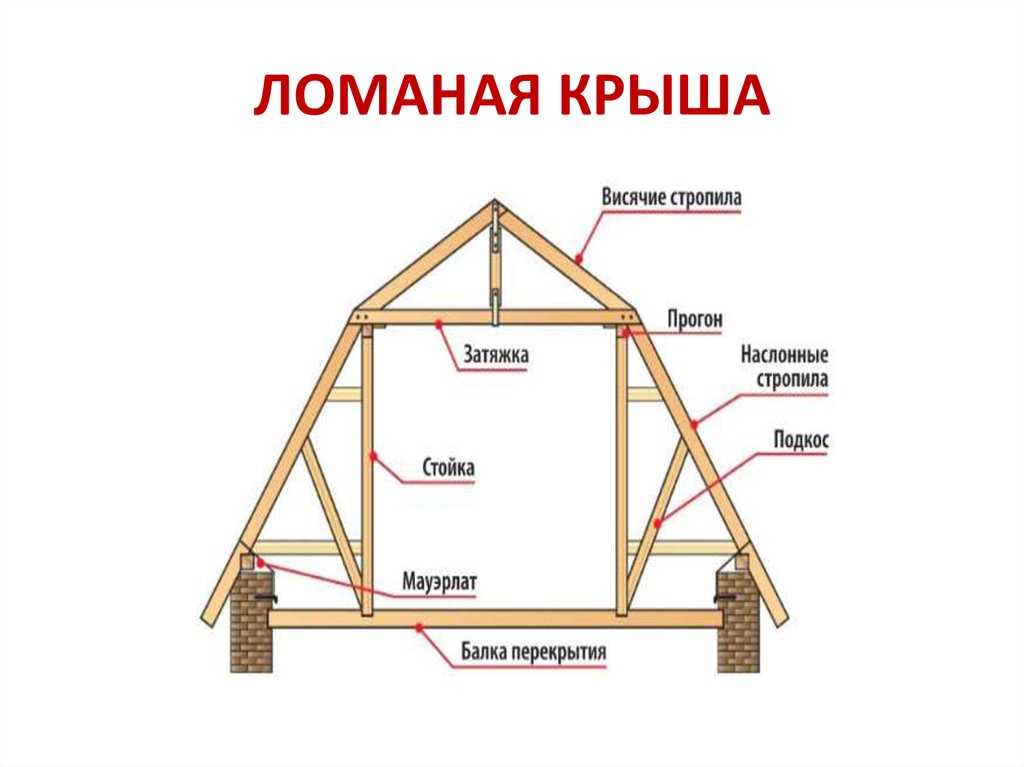

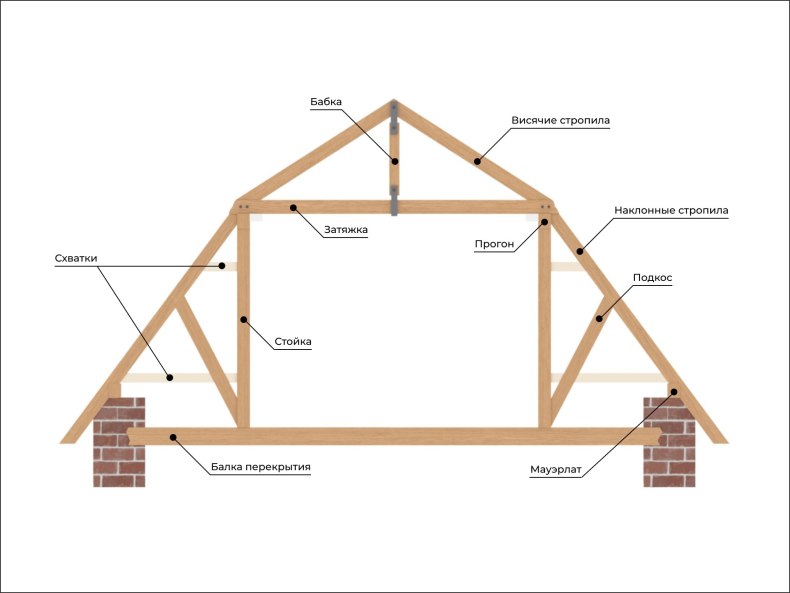

Стропильная система — состоит из наклонных стропильных ног (стропил), вертикальных стоек и наклонных подкосов. Понизу стропильная система связывается горизонтальными подстропильными балками – ригелями. Стропила бывают деревянные или металлические, они подразделяются на висячие (распорные) и наслонные .

Висячие (распорные) стропила имеют точку опоры только на наружных стенах здания и применяются в строениях, где при больших габаритах дома (ширине), нет возможности использования промежуточных опор.

Висячие стропильные конструкции обычно применяются при устройстве мансардных крыш. Особенностью висячей стропильной системы является применение такого элемента, как затяжка.

Затяжка – это поперечный брус, который стягивает стропильные ноги в поперечном сечении, препятствуя скольжению вдоль наружной стены и разъезжанию стропильных ног, а также устраняя направленную распирающую горизонтальную нагрузку на стены.

Наслонные стропила кроме точек опор на наружных стенах имеют дополнительные точки опоры в средней части на промежуточные опоры, которые передают нагрузку на внутренние несущие стены. Наслонные конструкции стропильной системы применяют в проектах, где есть средняя несущая стена или столбчатые промежуточные опоры. Крыши с использованием наслонной стропильной конструкции более экономичны в количестве используемых пиломатериалов, а также более простые в сборке по сравнению с другими типами кровельных систем.

Ограждающие элементы крыши (кровельная система или кровля)

Ограждающие элементы крыши состоят из обрешетки и кровельного пирога, собственно кровли.

Обрешётка — сплошной настил, решетчатой конструкции, который устанавливается поверх стропильных ног.

Она устанавливается поперек стропил, усиливая пространственную структуру крыши и служит основанием для крепления кровельного материала. Обрешетка обычно изготавливается из дерева (доски, брусья, фанера) или металла (кровельные прогоны).

В зависимости от использования кровельного материала конструкция обрешётки может быть разреженной и сплошной.

Сплошная обрешетка (зазор настила до 1 см) применяется для мягких кровельных материалов (битумная черепица), рулонных материалов, плоского шифера.

Разреженная обрешётка больше применима под волнистый шифер, металлочерепицу, керамическую черепицу.

При любой нагрузке на кровлю, вне зависимости от вида крыши, обрешетка должна оставаться ровной и жесткой.

Обрешётка бывает однослойной или двухслойной. Первый слой обычно крепится горизонтально, параллельно коньку. Для сплошного настила выполняют второй слой вдоль спуска — от конька к спуску.

Кровельный пирог или собственно кровля укладывается по обрешетке и состоит из пароизоляции, утеплителя (при утепленной кровле), гидроизоляции и кровельного материала.

Полное руководство| EdrawMax Онлайн

1. Что такое план каркаса крыши?

План каркаса крыши представляет собой макет в масштабе или схему предлагаемого развития крыши, включая размеры всей конструкции, размеры, форму, дизайн и размещение всех материалов, проводов, дренажа, вентиляции, уклонов и т. д. .

Основная цель плана каркаса крыши — помочь как подрядчику, так и производителю выполнить правильные измерения и определить осуществимость строительства и потребности в материалах для строительных проектов.

2. Части каркаса крыши

Стропила

Стропила – это конструктивный элемент, используемый при строительстве крыши. Обычно он идет от конька или вальмы крыши к наружной стеновой плите. Стропила обычно укладываются последовательно, бок о бок, чтобы обеспечить основу для кровельных настилов, кровельных покрытий и других предметов.

Ридж Борд

Коньковая доска соединяет верхние концы стропил, образуя вершину треугольника. Обычно потолочная балка, идущая от противоположных наружных стен, соединяет нижние концы стропил, образуя основу и завершая треугольник.

Воротник Галстук

Хомутная стяжка представляет собой горизонтальный элемент, соединяющий два стропила. Стяжки-воротники часто используются в качестве конструктивных элементов, но они также могут обрамлять потолок.

Потолочная балка

Горизонтальные элементы конструкции, которые охватывают потолок и отвечают за передачу нагрузок с крыши на вертикальные элементы, представляют собой потолочные балки. Конструкция рухнула бы, если бы этих частей не было.

Хвост

Хвост — это часть стропила, которая выходит за пределы стены здания и образует карниз.

Источник: weebly.com

3. Типы каркаса крыши

Существует две практики: обрамление крыши — обрамление стержней и обрамление фермы . Палочные процессы — это старая практика, но вирусная, и фермы крыши теперь адаптируются для строительства новых домов.

Придерживайтесь обрамления

В стержневом каркасе верхняя балка или конек является центральной и важной частью конструкции, соединенной с отдельными стропилами. Чтобы полностью закрыть конструкцию, горизонтально кладут еще несколько досок. Каркас из стержней используется в зданиях с соборными потолками, чердачными помещениями или складскими помещениями, потому что они образуют открытый треугольник между потолочными балками и стропилами. Каркас из палочек можно легко изменить и манипулировать позже, если это необходимо, либо изменив пространство, убрав чердачный этаж, чтобы построить более открытую комнату, либо другие планы моделирования.

Ферма

При стропильном каркасе крыши сооружаются с использованием двускатных и вальмовых крыш. Их изготавливают перед установкой путем создания треугольных форм, которые укрепляются множеством других деревянных досок. Если вы хотите чердачное или соборное перекрытие с нижним основанием, ферменное обрамление не подойдет. Ферменный каркас сильно усилен, что делает его более прочным и долговечным, чем каркас из стержней. Они проще в установке и не требуют особого ухода.

Что выбрать?

Обрамление крыши фермами – выигрышный выбор, полный преимуществ. Стропильные фермы — это существенное обновление без дополнительных затрат. Фермы крыши и пола обеспечивают значительную экономию, повышенную долговечность и значительно сокращают время на создание новой конструкции. Тем не менее, невозможно использовать каркас фермы в каждом проекте; вам необходимо проконсультироваться с профессиональным дизайнером интерьера или архитектором с хорошим опытом.

4.

Как создать план каркаса крыши?

4.1 Выберите правильную раму для своей крыши

Мы обсудили типы каркаса крыши; Вы должны выбрать выигрышный вариант. Ваш выигрышный выбор может быть каркасом фермы или иногда каркасом палки. Выбор будет зависеть от ваших потребностей. Например, вам нужно место для хранения на потолке, или у вас могут быть планы по ремонту дома в ближайшем будущем, тогда вы можете выбрать каркас из палочек, и если вы хотите что-то твердое, как камень, и долговечное, тогда вы бы выберите каркас фермы.

4.2 Выполнение расчетов

Для идеального каркаса крыши вам необходимо точно определить геометрию вашей крыши. Следующие расчеты повлияют на ваш процесс кадрирования.

• Охватывать
• Рост
• Бегать
• Длина линии
• Подача

Пролет относится к измерению от одной стены до другой стены верхней части вашего здания. Теперь с помощью span вы можете рассчитать Rise; это измерение от центра пролета до вершины крыши. Чтобы рассчитать прогон, разделите показатель пролета на два, и вы получите прогон, который составляет почти половину измерения пролета. Для расчета уклона нужно учитывать угол или уклон, который имеет крыша; он говорит вам, как высоко поднимается крыша для каждой единицы пробега. Участок может быть мелким или крутым, в зависимости от потребностей крыши, а иногда и от погодных условий.

4.3 Подготовьте план каркаса крыши

Теперь, когда у вас есть все расчеты, пришло время сделать эффективный и подробный план крыши, используя любые доступные инструменты построения диаграмм. План каркаса крыши поможет сторонам, строителям и покупателям. Строители будут осведомлены о правильных размерах, направлениях и используемых материалах, а покупатель будет удовлетворен тем, что будет построено то, что ему нужно.

5. Примеры плана каркаса крыши

Давайте рассмотрим различные примеры каркаса крыши , которые могут вдохновить вас на выбор идеального типа каркаса крыши для вашего дома.

Пример 1: План каркаса плоской крыши

Этот вид каркаса крыши известен как каркас плоской крыши. Плоская кровля является распространенным выбором для гаражей, домов, гаражных пристроек и других сооружений. Несущим элементом крыш является деревянный каркас. Эта конструкция плоской крыши устанавливает балки горизонтально с заданным зазором. После того, как они надежно закреплены на своих местах, над горизонтальными балками вертикально устанавливается еще один слой балок или прогонов. Размер прогона или балки можно рассчитать по ширине здания плюс выступающие балки с обеих сторон.

Изменить сейчас

Пример 2: План каркаса односкатной крыши

Этот вид каркаса крыши известен как каркас односкатной крыши. Односкатная крыша, также известная как односкатная крыша или скиллионная крыша, представляет собой тип крыши, имеющей форму сарая. Она также известна как односкатная крыша или крыша только с одним скатом. Конструкция односкатной крыши является одной из самых основных конструкций крыш, что делает ее идеальной для компактных домов, небольших домиков, садовых навесов, патио, навесов, гаражей и других жилых пристроек. Односкатная конструкция крыши сочетает в себе преимущества плоской и двускатной крыш. При пересечении балок между двумя стенами, одна из которых выше другой, создается уклон, обычно в пределах от 7° до 35°, в зависимости от конкретной конструкции небольшого дома, его размеров и погодных условий участка.

Изменить сейчас

Пример 3: План каркаса вальмовой крыши

Этот вид каркаса крыши известен как каркас вальмовой крыши. Шатровые крыши, также известные как шатры, представляют собой стиль крыши с пологим уклоном по бокам и нисходящим рисунком к боковым стенам. Область, где одна часть крыши встречается с другой, известна как «вальм». Шатровые крыши часто имеют очень стабильные углы без резких концов. Шатровые крыши состоят из четырех стропил, которые обычно сходятся на коньковой доске посередине крыши. Шатровые крыши чаще направлены к вершине конструкции, напоминая пирамиду. Шатровые крыши также известны как пирамидальные крыши и павильонные крыши.

Изменить сейчас

Пример 4: План каркаса двускатной крыши

Этот тип каркаса крыши известен как каркас двускатной крыши. Подобно двум прямоугольным треугольникам, соединенным вертикальной линией треугольника, двускатная крыша наклонена вниз в двух направлениях. Коньковая доска идет параллельно наружным стенам вдоль пика крыши. Коньковая доска крепится к верхней части обычных стропил, и они спускаются вниз к балкам потолка и наружным стенам, где прибиваются к балкам потолка и наружным стенам. Экономным домовладельцам понравятся двускатные крыши. Конструкции двускатных крыш просты, поэтому для них не требуется столько материала, как для других конструкций крыш, и их стили различаются, оставаясь при этом экономичными. В то время как двускатные крыши требуют дополнительной поддержки ветра, они обеспечивают отличный отвод дождя и снега и более устойчивы к погодным условиям, чем плоские крыши. Они также улучшают циркуляцию воздуха в вашем доме.

Изменить сейчас

6. Онлайн-конструктор планов каркаса крыши

Теперь мы видели несколько типов и методов каркаса крыши. Самое время научиться создавать план каркаса крыши для своей квартиры. Если вы выбрали правильный тип каркаса крыши и выполнили все необходимые расчеты, вам нужен отличный инструмент для построения диаграмм, чтобы разработать идеальный и эффективный план каркаса крыши.

EdrawMax Online — это комплексное решение для планирования этажей и других проблем с диаграммами. Вы можете создать план этажа в EdrawMax без препятствий и задержек, поскольку приложение предлагает простой в использовании интерфейс. Благодаря обширному сообществу шаблонов EdrawMax вы можете выбрать готовый шаблон, чтобы сэкономить драгоценное время и усилия, или создать его с нуля. С помощью EdrawMax можно создать 280 различных типов диаграмм. Если вы выбрали предварительно разработанный шаблон, то, используя специальные функции приложения, вы можете настроить шаблоны в соответствии со своими требованиями, экспортировать их в несколько форматов и поделиться ими с другими.

7. Ключевые выводы

Как видите, первоначальный план обрамления вашей крыши должен учитывать несколько важных факторов, в том числе форму крыши и любые применимые городские строительные нормы и правила. Затем вам придется выбирать между каркасом из стержней и каркасом из ферм, которые представляют собой два совершенно разных стиля конструкции крыши. После этого вам нужно будет выполнить все точные расчеты, необходимые для того, чтобы куски дерева правильно подходили друг к другу. Наконец-то вы можете использовать отличную программу для построения диаграмм, такую ​​как EdrawMax Online, чтобы создать точный план каркаса крыши со всей необходимой информацией. Разработка дизайна каркаса крыши в EdrawMax будет отличным выбором, потому что вам не нужно сначала осваивать приложение и его инструменты. EdrawMax позволяет любому человеку, не имеющему опыта проектирования, создать план каркаса крыши.
