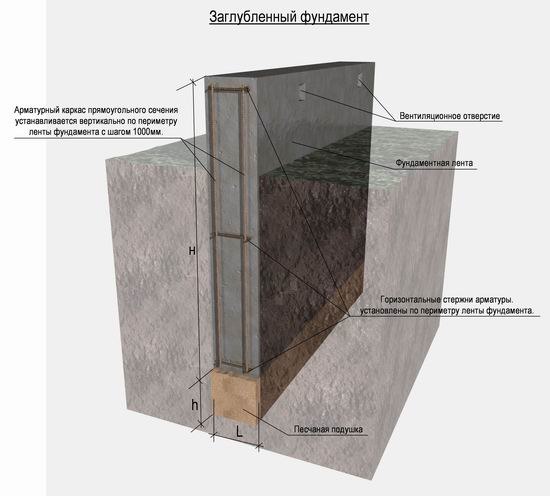

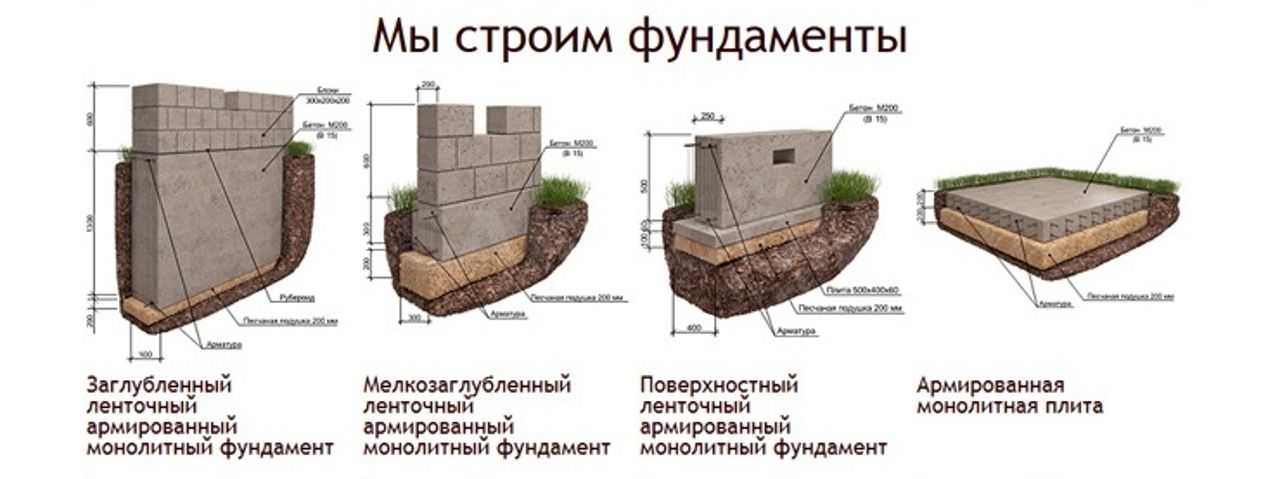

Заглубленный ленточный фундамент представляет собой массивную и очень дорогую конструкцию, которая применяется при строительстве тяжёлых и больших домов и коттеджей. Немаловажным преимуществом данного типа фундамента является то, что сечение бетонной ленты можно подбирать любой подходящей вам высоты и ширины. Это позволит вам избежать перерасхода бетона при закладке фундамента.
Для строительства домов в Московской области рекомендуется заглублять данный тип фундамента на глубину не менее 140 см, что по СНиПу соответствует норме сезонного промерзания грунта.
Перед строительством заглубленного ленточного фундамента вам будет весьма полезно провести геологические изыскания вашего участка. Это позволит вам узнать все свойства вашего грунта и, исходя из них, уже рассчитывать необходимую вам ширину и глубину возводимого ленточного фундамента. Тем самым вы сможете сэкономить большую сумму денежных средств, не закладывая лишние сантиметры бетонной ленты.
Это не только полностью окупит все потраченные на геологические изыскания средства, но и положительно скажется на долговечности и качестве фундамента, а значит непосредственно и всего вашего будущего дома.
Перед строительством монолитной ленты необходимо в подготовленный котлован засыпать слой песчаной подушки и залить её тонким слоем бетона. Такая подготовка позволит равномерно распределить нагрузку по всей подушке и создать ровную поверхность, на которую будет опираться лента. А сама подушка позволит выровнять поверхность почвы и понизить уровень подошвы ленточного фундамента. Не стоит пренебрегать бетонной подготовкой и песчаной подушкой, ведь этот этап очень важен для строительства всего фундамента.
Помимо всего прочего не стоит забывать о выполнении гидроизоляции заглубленного ленточного фундамента. Качественно выполненная гидроизоляция позволит в разы продлить службу вашего фундамента. Для данного типа применяются два вида гидроизоляции — обмазочная и оклеечная.
Оклеечная гидроизоляция – это достаточно дорогая методика, применяемая в случаях высокого расположения грунтовых вод, из-за которых вода часто замачивает фундамент.
Обмазочная гидроизоляция – менее эффективна и поэтому используется исключительно в условиях низкого расположения грунтовых вод относительно подошвы заглубленного ленточного фундамента.
После проведения всех необходимых мер по гидроизоляции, траншея с фундаментом засыпается.
И подводя итог, стоит сказать, что заглубленный ленточный фундамент это надежный и проверенный вариант для строительства вашего будущего дома. Он прекрасно подойдёт для строительства больших и тяжелых сооружений, обладает высочайшей долговечностью и при этом может возводиться в любой произвольной форме – что является одним из основных преимуществ данного типа фундамента.
К недостаткам стоит отнести достаточно высокую стоимость его строительства. Помимо того, заглубленный ленточный фундамент невозможно возводить на просадочных грунтах, таких как торф и плывуны.
Цены на ленточные фундаменты
В стоимость работ по строительству заглубленного ленточного фундамента входят:
- Геодезические работы, разбивка осей;
- Земляные работы: выемка грунта с использованием специальной техники;
- Настил геотекстильного материала по всей площади дна траншеи;
- Устройство песчаной подушки, толщиной 200мм с уплотнением виброплитой;
- Устройство подушки из щебня фракции 20/40, толщиной 200мм с уплотнением виброплитой;
- Устройство гидроизоляции;
- Закладка коммуникационных труб;
- Установка опалубки;
- Устройство каркаса из арматуры;
- Устройство вентиляционных отверстий в фундаменте;
- Контроль уровня фундамента;
- Бетонирование фундамента бетоном (марки М 300), с использованием глубинных вибраторов;
- Демонтаж опалубки фундамента;
- Обратная засыпка грунта (по необходимости).
Тип фундамента | Единица измерения | Стоимость в рублях | |
1 | Мелкозаглубленный ленточный фундамент | м/п | 4400 |
2 | Заглубленный ленточный фундамент | м/п | 12000 |
4 | Ленточный фундамент с опорной подошвой | м/п | 7600 |
За дополнительную плату вы можете заказать:
- Смену марки бетона М300-М450
- Увеличение диаметра арматуры
- Смену высоты или ширины ленточного фундамента
Заглубленный ленточный фундамент своими руками
18 Ноябрь 2016 Стройэксперт Главная страница » Фундамент » Типы и виды Просмотров: 5488
Заглубленное ленточное основание
На стадии проектирования любого строения важнейшим элементом выступает фундамент.
Его разработке предшествует детальный анализ характеристик участка застройки, оценка масштабов и параметров будущего здания. На основе множества собранных данных производится выбор оптимального типа основания. Во многих случаях архитекторы прибегают к такому варианту основания, как заглубленный фундамент.
- Особенности заглубленного ленточного фундамента
- Когда нужно сооружать основание такого типа
- Расчет заглубленной ленты фундамента (пример расчета)
- Этапы строительства заглубленного ленточного фундамента
- Подготовительный этап
- Этап земляных работ
- Установка опалубки
- Монтаж арматуры
- Заливка бетона
- Гидроизоляция фундамента
- Обратная засыпка
- Преимущества и недостатки заглубленной ленточной конструкции
Особенности заглубленного ленточного фундамента
Заглубленный ленточный фундамент относится к числу наиболее популярных моделей обустройства оснований.
В этом случае его выстраивают вдоль всего периметра здания, а также, в обязательном порядке, под внутренними стенами сооружения.
Строительство данного типа основания включает в себя большой объем земляных работ. Также к числу особенностей конструкции относятся:
- большой расход строительных материалов,
- применение опалубки,
- затраты времени на застывание бетона и набор проектной прочности смеси.
Этот вариант монолитного основания используют при закладывании массивных сооружений. А также при возведении подвальных помещений. При этом, положительные стороны такого основания привлекают внимание и частных застройщиков. Для малоэтажного домостроения эта конструкция подходит из-за простоты возведения и высоких технических показателей.
Фундамент заглубленный ленточный монолитный – это вариант конструкции, который оптимально подходит при грунтах, которые могут спровоцировать неравномерную усадку.
Если основание неоднородно и встречаются вкрапления грунтов с различными физико-механическими характеристиками и свойствами, то могут возникнуть различные показатели проседания. Для такой стройплощадки необходимо применять данный фундамент. Опять-таки, будьте внимательны на стадии предпроектных работ!
Большинство домовладельцев и застройщиков выбирают ленточный фундамент с заглублением благодаря возможности обустройства подвального помещения заданных габаритов. При таком подходе, фундаментные стены играют роль внутренних стен подвала. Но, перед принятием решения о подвале, необходимо располагать достоверными характеристиками грунтов, которые получают в результате инженерно-геологических изысканий. Для многоэтажных домов эти работы производят обязательно. При выделении земли для частной застройки геологические работы производят точечно, с составлением детальной карты грунтов. На этой же стадии определяется глубина залегания грунтовых вод.
Особенности заглубленного ленточного фундамента
Период эксплуатации ленточного фундамента составляет 35-55 лет для кирпичного основания, 50-80 лет для сборных бетонных конструкций, и несколько сотен лет при использовании монолитного основания.
к оглавлению ↑
Когда нужно сооружать основание такого типа
Ленточный фундамент без заглубления применяют для бытовых хозяйственных построек. Его заглубленная разновидность ориентирована на применение для тяжелых элементов здания, которые изготовлены из кирпичей и железобетонных конструкций. Такой фундамент позволяет обустроить полноценный цокольный этаж, просторный подвал и утепленное подполье. В дальнейшем отделка помещения не представляет сложностей.
к оглавлению ↑
Расчет заглубленной ленты фундамента (пример расчета)
Архитектор проекта должен произвести множество аналитических работ перед окончательным решением по обустройству основания. Расчет ленточного заглубленного фундамента – один из ключевых этапов проектирования. Здесь необходимо обеспечить достаточную прочность при минимальном количестве материалов. Нет нужды «закапывать» в землю большой объем бетона, если несущая способность его будет во много раз превышать необходимую.
В расчетах учитывают несущие способность грунта на пятне застройки, а также суммарную массу всего дома с учетом ее увеличения при эксплуатации.
Рассмотрим конкретный пример, как производят расчет характеристик основания.
Для начала, следует определить исходные параметры строения. К примеру, возьмем следующие данные:
- периметр 10х8 метров,
- 1 несущая перегородка по середине,
- 5 метров высота стен,
- 1,5 метра высота фронтонов,
- толщина стен 38 см, кровля из металлочерепицы.
Глубину промерзания грунта примем равной 1,1 метра.
В зависимости от глубины промерзания почвы определяется рекомендованная глубина заложения фундамента. Для данного случая она составляет 1,6 метра. А ширина ленты фундамента принимается за 0,2 метра (в начале расчета).
Расчет ленточного заглубленного фундамента
- Вычисляется суммарная площадь стен за минусом оконных и дверных проемов: она составляет 212 метров квадратных, что позволяет высчитать массу конструкции – 212х200х3=127.
200 килограмм. - Площадь цокольного этажа 160м2. Значит, масса составляет 169х(350+210)=89.600 кг.
- Площадь крыши 185 кв. метров. Масса (с учетом используемого материала) составит 185х(30+100) – 24.050 кг. Здесь учтена нагрузка при средней толщина снежного покрова для центральной России.
- И в результате мы получаем общую сумму 240.850 кг – это вес всего сооружения, нагрузка на основание в ходе эксплуатации. Сюда необходимо добавить вес фундамента – 35.200 кг (ширина ленты 20 см, 1,6х44х0,2).
200 килограмм.Общий вес конструкции – 276.050 кг.
Из специальных таблиц берется R0 для нашего типа грунта (суглинок). И производим главный расчет:
В = 1,3 х 276.050/(4400 х 3,5) = 23,3 см (все параметры взяты в сантиметрах).
Получаем 24 см.Именно ширина основания в 24 см позволит обеспечить достаточную прочность при возведении заданного типа строения.
На сколько углублять ленточный фундамент зависит от грунта – проведите инженерно-геологические работы.
к оглавлению ↑
Этапы строительства заглубленного ленточного фундамента
Производство работ по возведению основания разделяется на несколько этапов, каждый из которых обязателен и играет важную роль в будущей конструкции.
Подготовительный этап
Подготовка территории к стоительству
На этой стадии перед исполнителем стает задача подготовить участок к непосредственному началу работ. Для этого нужно:
- Привезти на участок достаточное количество материалов и необходимые инструменты и оборудование.
- Очистить площадку от мусора, растительности и снять плодородный слой почвы.
- Выполнить вынос в натуру проекта с закреплением характерных точек на местности. Эту работу можно сделать самому, а можно привлечь геодезистов (рекомендуется при сложной конфигурации строения). Обязательно соблюсти геометрические размеры, заложенные в проекте и обеспечить правильную конфигурацию всех элементов.
Эту работу можно сделать самому, а можно привлечь геодезистов (рекомендуется при сложной конфигурации строения). Обязательно соблюсти геометрические размеры, заложенные в проекте и обеспечить правильную конфигурацию всех элементов.к оглавлению ↑
Этап земляных работ
Фактически, он начинается, когда вы снимаете верхний слой почвы. Затем приступают к рытью траншей вдоль вынесенных на участок колышков. Ширина, глубина и прочие характеристики выемки определяются параметрами фундамента. После достижения заданной глубины, необходимо подготовить основание – это тема отдельной статьи, поэтому изучите особенности этого этапа.
к оглавлению ↑
Установка опалубки
Установка опалубки для фундамента
Если грунт достаточно плотный, то стенки траншеи могут быть использованы в качестве естественной опалубки.
Но такое доступно и возможно далеко не всегда. В большинстве случаев требуется установка самостоятельной опалубки. Ее монтируют внутри траншеи, или снаружи, а потом размещают внутрь выемки. Для изготовления применяют доски, иногда используют сборные металлические варианты конструкции. Толщина доски может быть различной, оптимальный размер 4-5 см. для придания дополнительной жесткости применяют небольшие упоры и клинья. Такие распорки позволяют обеспечить надежность и прочность конструкции. Опалубка должна быть установлено максимально жестко, чтобы от бетонной смеси не треснула и не расползлась. Высоту опалубки над уровнем земли определяют высотой планируемого цоколя.
к оглавлению ↑
Монтаж арматуры
Армирующие стержни выполняют задачу дополнительного скелета для придания прочности всему основанию. Характеристики каркаса из арматуры определяются в проекте фундамента.
Для крепления прутьев между собой применяют сварку или специальную обвязочную проволоку.
Заливка бетона
Ключевой этап строительства фундамента. К нему приступают только после полного сбора каркаса из арматуры и установки всей опалубки. Бетон заливают слоями по 15-20 см, после каждого слоя трамбуя. За счет трамбовки удаляются воздушные пузыри.
Гидроизоляция фундамента
После заливки бетонной смеси необходимо дать ее устояться и принять форму. На это уходит 7-10 дней, в зависимости от свойств смеси и условий застывания. Бетон должен набрать 70% от своей прочности. Наружные стены основания гидроизолируют. Для этого используют битумную мастику, рубероид и прочие материалы. Рекомендуемые материалы указываются в проекте.
к оглавлению ↑
Обратная засыпка
На этом, последнем, этапе осуществляют заполнения пустот по периметру основания заготовленным песком, глиной или остатками земли, но нельзя применять плодородный слой почвы! Засыпку производят очень осторожно: во-первых, чтобы не пропустить пустоты, а во-вторых, чтобы не повредить гидроизоляционный слой.
После укладки грунта в пустоты его тщательно трамбуют.
Вы определились со всеми параметрами: знаете, на сколько заглублять ленточный фундамент, какие габариты придать всем его составным элементам. Этот вариант основания обеспечит вам простой монтаж и в эксплуатации покажет себя с лучшей стороны. Он имеет ряд достоинств:
Плюсы и минусы заглубленного ленточного фундамента
- Универсальный тип основания, подходящий для многоэтажной застройки и частного домостроения.
- Простой монтаж и возведение конструкции.
- Надежность в эксплуатации.
- Длительный период использования.
- Высокое сопротивление внешнему воздействию.
Из отрицательных моментов следует выделить следующие:
- При строительстве возникает потребность использовать большое количество дополнительных материалов.
- Итоговый результат будет иметь значительный вес.
- При глубоком промерзании грунта использование ленточного фундамента не рекомендуется.
- В работе необходимо использовать большой объем песка.
Вполне возможно возвести фундамент ленточный заглубленный своими руками – для этого необходимо иметь качественный детальный проект и базовые навыки в бетонировании. Полученный результат способен обеспечить высокие эксплуатационные характеристики вашего дома.
Ленточный фундамент или ленточный фундамент
Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.
Иногда размеры конструкции и/или состояние грунта могут потребовать использования фундаментов, которые более устойчивы, чем бутовый фундамент. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня.
Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.
Что такое ленточный фундамент или ленточный фундамент?
Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.
Когда используется ленточный фундамент?
Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.
В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.
Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.
Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.
Когда не следует использовать ленточный фундамент?
- При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
- Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
- Когда несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
- Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные
Пошаговая процедура – Ленточный фундамент
- Определите положение несущих стен.
- Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
- Залить тощим бетоном.
- Соберите опалубку и установите нижние основные стержни.
- Далее следует установка стартовых стержней колонны.
- Связующие используются для связывания стартовых стержней колонны.
- Следующим шагом будет установка верхних основных перекладин.
- Далее следует установка верхних распределительных стержней.
- Теперь залейте бетон в опалубку.
- После застывания бетона опалубку можно снять.
- Вынутый материал можно использовать для обратной засыпки.
Посмотрите, как ленточный фундамент делается на одной из наших площадок.
Каковы требования к толщине ленточного фундамента?
🕑 Время прочтения: 1 минута
Толщина ленточного фундамента зависит от ряда факторов, таких как водопроницаемость, тип грунта и глубина заложения. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.
Рис.1: Ленточный фундамент
Комплектация:
- Требования к толщине ленточного фундамента
- Толщина ленточного фундамента, несущего малую нагрузку
- Толщина ленточного фундамента, несущего большую нагрузку
- Толщина глубокого и широкого ленточного фундамента
Эта минимальная толщина устанавливается для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте.
Кроме того, чтобы выдерживать продольные силы, создаваемые тепловым сжатием и расширением, а также движениями влаги фундаментной стены. Если тип грунта под фундаментом глинистый, то вздутие глины может быть большим и оказывать давление на фундамент. Что необходимо установить минимальное ограничение на ленточный фундамент. Толщина ленточного фундамента, воспринимающего большие нагрузки Если ленточный фундамент воспринимает большие нагрузки, то толщину фундамента контролируют по его прочности, чтобы выдерживать поперечные и изгибающие моменты, которые могут привести к разрушению выступа фундамента.
Рисунок 2 объясняет изгиб и разрушение при сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение залегания ленточного фундамента будет контролировать его толщину.
Рис. 2: Разрушение ленточного фундамента при изгибе и сдвиге
Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. возможно применение ступенчатого или наклонного перехода на заданную толщину от лицевой стороны стенки к ширине дна. Иногда ленточный фундамент проектируют консервативно, выбирая толщину, препятствующую развитию напряжения на нижней стороне ленты. Такая толщина обычно равна удвоенной проекции полосы. Однако учитывается распределение нагрузки на основание ленточного фундамента под углом 45 градусов. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.
Толщина глубокого и широкого ленточного фундамента Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона при учете толщины фундамента.
Это связано с тем, что может использоваться значительное количество бетона, который не способствует передаче нагрузки от стены на грунт под фундаментом.
Количество бетона, используемого при строительстве фундамента, можно уменьшить, сделав выступ фундамента ступенчатым. Однако сооружение опалубки для ступенчатого строительства будет дорогостоящим и может превысить стоимость дополнительного бетона, используемого, когда не используются ступенчатые выступы.
Что касается наклонных выступов ленточного фундамента, то это улучшит экономичность фундамента, если отношение уклонов не превышает одного вертикального к трем горизонтальным.
Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, то требуется опалубка, которая явно увеличивает стоимость строительства.
В случае сильно нагруженного или широкого ленточного фундамента рекомендуется провести сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое привело бы к большей экономии именно в этом случае, когда глубина фундамента увеличивается, чтобы достичь продувки слоя слабого грунта.
