Лестница гусиный шаг чертеж: пример расчета, чертеж, инструкция по сборке

пример расчета, чертеж, инструкция по сборке

При строительстве модульных или небольших каменных домов часто возникает проблема, заключающаяся в недостатке свободной площади. При этом, если внутри комнаты недостаточно места для обустройства лестницы на второй этаж, приходиться заняться поиском альтернативных решений.

В качестве такого решения может выступить лестница, которую называют «гусиный шаг». Конструкции этого типа смотрятся очень аккуратно и могут стать прекрасным дополнением дизайна комнаты. Такое название лестница получила по нескольким причинам – из-за специфичной формы ступенек и потому, что движения человека, поднимающегося или спускающегося по ней, напоминают походку гуся и утки.

Такая конструкция известна еще с десятого века. Её устанавливали в башнях и других зданиях с узкими подъемами. Чаще всего эти лестницы встречаются в старых церквях и монастырях.

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

Общая конструкция лестницы.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

• h-образныме;
• сферические;
• клиновидные.

Ступени лестничного марша расположены симметрично относительно его центральной оси.

Материал для лестницы

Теперь разберемся с тем, из какой древесины делать гусиный шаг и на чем его делать. Для изготовления такой конструкции применяют традиционные материалы:

• древесина;
• стекло;
• металл;
• комбинацию материалов.

Исторически сложилось так, что чаще всего применяют древесину. Она очень хорошо смотрится, легко обрабатывается, а ее стоимость невысока. Для изготовления такой лестницы нет смысла использовать липу или сосну. Это мягкие сорта, не всегда способные выдержать большие нагрузки. Оптимальной древесиной можно считать дуб, бук или лиственницу.

Древесина, которая будет использоваться для строительства лестниц, должна быть высушена и на ней должны отсутствовать сучки. Лестница гусиный шаг из металла собирается быстрее, но для ее сооружения необходимо или обладать навыками сварщика, или же придется приглашать мастера со стороны.

У этой конструкции есть разные оценки. Кто-то их считает компактными и вполне комфортными, а другие высказывают претензии к их эксплуатации. По большей части они состоят в некотором неудобстве использования из-за сложностей, связанных с передвижением по ней и переноса по ней даже не очень габаритных вещей. Но немногие знают то, что при правильном проектировании и качественном выполнении работ все отрицательные стороны лестницы будут сводиться к нулю.

Начиная создавать проект, необходимо учитывать то, что существуют определенные неизменные показатели (о них мы поговорим далее), которыми и следует руководствоваться при определении количества ступенек и их основные размеры.

Плюсы и минусы конструкции

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

Фото готовой гусиной (утиной) лестницы.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

В каких случаях стоит использовать

Лестницы такого типа имеют небольшие габаритные размеры. Они будут хорошо смотреться в большинстве интерьеров, особенно в небольших домах, где заметен дефицит свободной площади. Дело в том, что при одинаковой длине пролета, сравнивая ее с обыкновенной маршевой лестницей, гусиный шаг занимает в два раза меньше.

Расчет лестницы

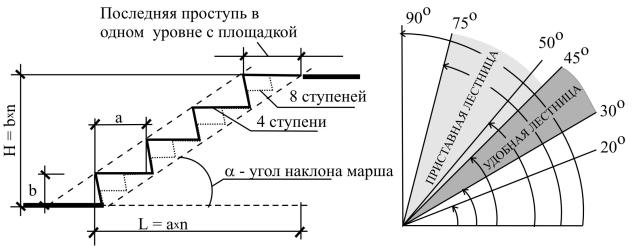

Размеры лестницы здесь рассчитывают примерно по такой же схеме, что и традиционные маршевые лестницы. При проведении расчетов целесообразно руководствоваться тем, что размер ступни лежит в пределах:

• Самая широкая часть — 300 мм, узкая — 150 мм. Расстояние между ступенями лежит в диапазоне 150–200 мм.
• При правильно выполненном расчете и изготовлении, такая лестница будет абсолютно безопасной.
• При обустройстве лестницы «Гусиный шаг» с поворотом, целесообразно между маршами оборудовать площадку. Если нет места под площадку, то на повороте надо установить типовые ступени с шириной 270 мм. Их необходимо расположить через каждые 45 градусов.

Необходимо помнить и о том, что при проведении расчета надо руководствоваться требованиям СНиП и другой нормативно–строительной документацией.

Пример расчета.

На основании практической деятельности, была создана расчетная таблица, в которой приведены данные, которые могут послужить основанием для создания лестницы.

Комплектующие: размеры и чертежи

Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.

Вариант конфигурации.

Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.

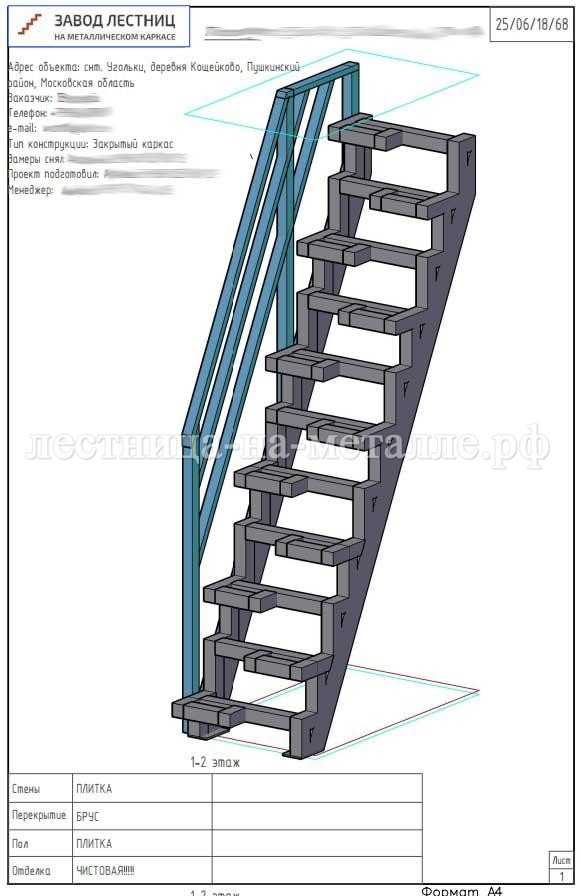

Также вы можете воспользоваться готовыми чертежами, представленными ниже.

Пошаговая инструкция по сборке и монтажу

Лестницы типа «гусиный шаг» могут иметь разные варианты исполнения. Их можно установить на тетивы, косоуры, больцы. Пошаговая инструкция о том, как собрать лестницу гусиный шаг своими руками, изложена ниже.

На косоуре

Нередко такую лестницу строят на одном косоуре, изготовленном из металла. После установки косоура на нем монтируют каркасы ступеней, которые также выполнены из металла.

Основная нагрузка на такой лестнице приходится на края ступеней, и чем шире ступень, тем, соответственно, больше нагрузка на края. Поэтому необходимо особо тщательно изготовить узел крепления ступеней к косоуру.

Во время монтажа возникают сложности с ее горизонтальным размещением. Для этого ступени надо сначала наживить и, применяя мерительный инструмент, сориентировать их в пространстве. Под мерительным инструментом подразумевается строительный уровень и отвес.

При сооружении лестницы на косоуре, балясины и перила устанавливают непосредственно на ступени. Отличительной чертой лестницы на косоуре является простота ее сборки. Надо учесть и то, что ее характеристики ни в чем не уступают деревянной.

На тетиве

Для изготовления тетивы необходимо приготовить толстые струганные доски. Толщина доски не должна быть менее 60 мм. Ее ширина должна находиться в пределах 300 мм. Угол наклона тетивы должен лежать в диапазоне от 45 до 50 градусов. Длина доски должна соотноситься с междуэтажным расстоянием.

Делая разметку досок, помните о том, что ступени должны располагаться строго горизонтально. Это поможет снизить травмоопасность конструкции.

Перед тем, как приступить к сборке, необходимо положить тетиву вверх пазами на горизонтальную и ровную поверхность. Для повышения надежности, пазы необходимо обработать клеевым составом и в них установить ступени.

Возможно, что они будут входить в пазы с некоторым трудом. В таком случае их необходимо подбить, для чего нельзя пользоваться металлическим молотком, так как можно повредить мягкую древесину. Целесообразно использовать деревянный или резиновый ударный инструмент.

После того, как просохнет клей, можно будет надеть противоположную тетиву.

Видео по теме

Лестница гусиный шаг своими руками пошаговая инструкция

Содержание

• 1 Ступени утиный шаг
  • 1.1 Плюсы и минусы конструкции
• 2 Типы и параметры лестниц утиный шаг
• 3 Модульная лестница гусиный шаг
• 4 Сборка лестницы гусиный шаг своими руками

Владельцы коттеджей, частных домов и дач зачастую сталкиваются с проблемой необходимости  установления лестницы в рамках ограниченного пространства. В условиях дефицита площади большой популярностью пользуется лестница «гусиный шаг». Её так называют благодаря своеобразной форме ступеней, поднимаясь по которым человек как бы повторяет походку утки или гуся. Подобные конструкции с таким шагом лестницы имеют очень древнюю историю. Ещё в Х веке их возводили внутри башней замков, церквях и монастырях, имеющих очень узкие подъёмы.

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами.  Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

• Они очень компактны и занимают мало пространства.
• Благодаря своей конструкции не загромождают помещение.
• Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

• Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
• Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
• Спуск может быть ещё сложнее подъёма.

Типы и параметры лестниц утиный шаг

Такие конструкции могут быть как прямыми, так и поворотными. Во втором случае опорой служат косоуры. Ограждения крепятся на ступени.

Для производства таких лестниц используется только прочная древесина. Отлично подойдет дуб, ясень или бук.

Толщина доски должна быть около 3,5 см, а ширина — 3 см. Глубина узкого участка ступени зависит от наклона лестницы. На ступени ниже должно оставаться достаточно места для стопы человека.

Есть несколько вариантов  формы ступени: они могут быть половинчатыми, в виде крыльев бабочки или гусиных лапок.

Для удобства и безопасности минимальная ширина лестничного марша составляет 0,8 м.

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно. Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной.  Вы можете зять за основу одну из готовых схем.

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

Параметры ступенек

Сборка лестницы гусиный шаг своими руками

Монтаж такой лестницы не представляет больших сложностей. Для работы вам необходимо запастись саморезами, гвоздями, болтами с гайками, электродрелью, молотком, фрезером и ножовкой по дереву.

Собирайте лестницу на твердом и ровном полу. Если эта конструкция на тетивах, положите одну из них на поверхность и вставляйте ступени в вертикальном положении, дополнительно промазывая пазы клеем или герметиком. Вторую тетиву закрепите сверху.

Чтобы ступени не прогибались в процессе эксплуатации, соедините тетивы в нескольких местах металлическими стяжками. Собранная конструкция крепится внизу к опорному брусу, а сверху — к балкам перекрытия при помощи анкеров.

Ограждение здесь обязательно. Балясины крепятся к ступеням на металлические шпильки или деревянные шканты. Можно также углубить их в высверленные заранее отверстия в проступях. Подробнее о том, как собрать модульную лестницу «гусиный шаг» на косоуре, вы можете прочитать  здесь.



Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Драматический эффект лестниц и лестниц

Автор:

Регина П. Браун

Фотографии на https://www.pinterest.com/realtyproadvisr/stairs/

Представьте себе грациозную даму в великолепном вечернем платье, медленно спускающуюся по великолепной лестнице, останавливаясь для эффекта в нужный момент. Разве вы не согласитесь, что роскошная винтовая лестница, ведущая в большое фойе, может придать вашему объекту особую атмосферу. Покупатели жаждут внешнего вида, который напоминает сцену классического голливудского фильма, разворачивающуюся в их новом доме.

В вашем новом объявлении есть «лестница в небо»? Как вы выделяете в своей рекламе? Лестницы классифицируются по траектории и направлению. В сегодняшней теме мы покажем вам 4 типа лестничных маршей: прямые, поворотные, изогнутые и забежные. Мы обсудим различные стили эпохи лестниц, а также некоторые примечательные особенности лестниц, с которыми вы можете столкнуться при показе недвижимости. Показывая покупателям дома, поклонники фэн-шуй могут настаивать на том, что лестница не может быть обращена к входной двери.

Лестница с прямым маршем

Самая функциональная лестница — та, которая предлагает прямой путь между этажами. Каждая ступенька построена по прямой линии от входа до выхода лестницы без поворотов. Как правило, 16 — это максимальное количество ступеней между этажами.

Нет посадки Прямая лестница без площадки просто идет сверху вниз с проступями (ступенями), каждая из которых имеет одинаковую высоту, размер и расстояние. Этот самый простой тип лестницы часто можно увидеть в жилых домах, потому что его проще и дешевле построить.
Промежуточная площадка Когда прямая лестница останавливается в середине лестницы с посадочной площадкой, это называется промежуточной площадкой. Разделение лестничного марша облегчает подъем для людей, которым может понадобиться сделать паузу и отдышаться. Однако вставка лестничной площадки занимает больше места на плане этажа.
Компактная лестница (Гусиный шаг/Лестница самбо) При крайне ограниченном пространстве строитель может построить более короткую лестницу с «гусиными» ступенями, при этом проступь с одной стороны больше, чем с другой. Шаги чередуются, при этом большая часть шага приходится справа, затем слева, затем снова справа. Компактные лестницы можно увидеть в подвалах, подсобных помещениях или редко посещаемых местах. Люди должны быть осторожны, чтобы поставить каждую ногу на правильную ступеньку в целях безопасности, чтобы избежать опасности падения.
Выдвижная (чердачная лестница) Чердачный люк открывается, открывая целую лестницу, спрятанную в потолке. Существует 2 типа лестниц для доступа на чердак: выдвижные лестницы (телескопический стиль) или складные лестницы (складной гармошкой). Ступени узкие, и следует соблюдать осторожность, как при подъеме по лестнице.



Лестница с поворотом на площадку

Прямые лестницы с площадкой, поворачивающей в направлении лестницы, называются лестницами с поворотом на площадку. Они могут поворачивать лестницу на четверть, на два или пол оборота.

Лестница на четверть площадки Лестницы с четвертной площадкой имеют платформу на полпути вверх и образуют L-образную форму при повороте на 90 градусов. Посадочная площадка обычно представляет собой платформу квадратной формы.
Двойная четвертная площадка (двойная L) Подобно четвертьплощадке, лестница с двойной площадкой имеет 2 площадки, каждая с поворотом на 90 градусов. Вместе они делают поворот на 180 градусов, но с лестницей между двумя площадками.
Лестница на половину лестничной площадки (U-образная) Лестница, которая делает U-образный поворот на 180 градусов, известна как лестница с половинной площадкой, потому что она делает половинный поворот. Два лестничных пролета идут параллельно друг другу. Посадочная платформа обычно больше, чем четверть приземления, потому что люди должны сделать 2 поворота. Подниматься по лестнице легче с паузой посередине.



Изогнутая лестница

Изогнутая лестница загибается по кругу или дуге, плавно или резко. Три типа лестниц — арочные, изогнутые или винтовые.

Арочная лестница Арочные лестницы плавно изгибаются, поднимаясь в одном направлении. Каждая ступенька (проступь) шире снаружи арки и уже внутри; поэтому каждая ступенька имеет форму легкого трапециевидного клина. Эти изящные и роскошные лестницы изготовлены по индивидуальному заказу. Вспомните эпоху «Унесенных ветром».
Изогнутый Изогнутые лестницы образуют полный круг. Каждая ступенька имеет трапециевидную форму, поэтому по ним не так легко подниматься или спускаться, как по прямой лестнице. Как современный, так и изысканный стиль дома хорошо сочетаются с изогнутыми лестницами.
Винтовая лестница Лестницы, которые образуют острые окружности вокруг вертикальной балки, называются спиральными. Это наиболее сложный тип для маневрирования из-за ступенек в форме пирога, и они обычно предназначены для ограниченного пространства или когда доступ к лестнице не будет частым. Большинство сварено из стального металла. Спиральные круглые лестницы крепятся к центральной опоре посередине и часто встречаются на чердаках.



Забежные лестницы

Забежные лестницы поворачиваются под углом 90 или 180 градусов вокруг углов, но не имеют площадки для приземления. Поэтому ступени, поворачивающие за угол, имеют трапециевидную форму — более широкую снаружи и узкую внутри. Она занимает меньше площади, чем лестница с лестничной площадкой. Они могут похвастаться изящными плавными стилями по сравнению с квадратными лестничными площадками. Из-за уникального размера каждой ступени забежные лестницы сложнее проектировать и дороже строить.

Лестница с одним забежным элементом Одинарные забежные лестницы — это лестницы, которые делают поворот на 90 градусов под прямым углом (четверть поворота) без площадки. Другими словами, лестница огибает угол по одной и той же схеме с примерно одинаковыми промежутками.
Лестница с двойной задвижкой Двойные намотчики похожи на одинарные, за исключением того, что они поворачиваются на 180 градусов по полукругу. Этот полуоборот также можно получить, построив 2 четверти оборота (9по 0 градусов). На большие ступени легче подниматься, но они занимают больше места.



Стили эпохи

Различные стили эпохи включают традиционные, современные, классические, современные и фигурные лестницы. Стиль дизайна часто отражает архитектурный характер дома, когда он был построен.

Традиционный Лестницы, отражающие старомодную эпоху, в которой был построен дом, называют традиционными. Они отражают сущность дома и период, в который он был построен.
Модерн Чистый и гладкий, минималистский стиль наиболее известен как современный. Он имеет простые линии и нейтральные цвета.
Классический Элегантный вид лестницы в классическом стиле придает дому официальное настроение. Сложные детали, такие как резное дерево, напоминают о творческом чутье прошлого.
Современный Смелая и выдающаяся современная лестница излучает в дом атмосферу уверенности. Его захватывающий дизайн привлекает внимание.
Функция Особая лестница выделяет характерный интерьер дома, потому что посетители мгновенно узнают исключительную архитектуру. Его единственный в своем роде стиль уникальным образом сочетает в себе художественный дизайн и доминирует над входом в дом.



Лестничная конструкция

Следующие термины определяют лестничные элементы и детали, которые вам могут понадобиться в повседневной работе с недвижимостью.

Основание Основание — нижняя горизонтальная планка поручня. Шпиндели сидят на нем сверху и образуют основу перил.
Ступень с закругленным концом Ступени с закругленными концами выступают горизонтально из верхней части каждой ступени над поверхностью каждого подступенка.
Крышка Колпак, как и навершие, представляет собой деревянный квадрат, помещаемый в верхней части основных стоек на перилах. Его назначение декоративное.
Наконечник (колпачок Newel) Навершие — это декоративное украшение в верхней части основных стоек на перилах. Обычно они имеют аналогичную конструкцию, соответствующую шпинделям, деревянным или металлическим.
Отдельностоящий Отдельно стоящая лестница открыта внизу. Он не поддерживается стенами и не построен на вершине конструкции. Концепция дизайна заключается в том, чтобы передать современный, элегантный вид.
Поручень (Ограждение) Поручень используется в качестве направляющей, за которую люди держатся при подъеме или спуске по лестнице. Это функция безопасности. Поручень поддерживается шпинделями.
Посадка Площадка — это большая открытая площадка внутри лестницы или вверху/внизу. Площадки в пределах лестничного марша являются местом отдыха для подъемника по лестнице или позволяют ступеням менять направление.
Открытые стояки На отдельно стоящих лестницах, когда подступенки каждой ступени отсутствуют, они называются открытыми подступенками. Между каждой ступенькой есть свободное пространство. Строители используют открытые стояки, чтобы создать просторный и воздушный дизайн.
Круговая лестница (воздушная лестница) 2 или 3 больших ступени треугольной формы, которые закругляют угол вместо площадки, называются круговыми или воздушными змеями. Их строят, когда не хватает места для посадки, чтобы свернуть за угол. Подниматься по круговой лестнице может быть опасно, если люди не следят за своей опорой.
Подступенок Кусок дерева, вставленный вертикально между каждой ступенькой, известный как лицевая сторона.
Шпиндель (балясина) Вертикальные стержни, обычно деревянные или металлические, которые соединяют основание поручня в нижней части боковых сторон с поручнем.
Лестничная клетка Лестничная клетка — это пространство, оставленное строителем открытым, в которое вставляются лестницы. Это относится к «следу», окруженному лестницей. Как правило, лестничные клетки и пустоты рассчитываются как жилая площадь в доме.
Шаг Ступенька относится как к проступи (горизонтальная деревянная поверхность), так и к подступенку (вертикальная деревянная поверхность между ступенями).
Протектор Верхняя часть каждой ступеньки, на которую люди ставят ноги, называется ступенями. Это горизонтальная поверхность, обычно построенная из дерева.
Настенный рельс Когда поручни крепятся к стене с помощью кронштейнов, а не на шпинделях, они называются настенными.
Хранение под лестницей Хранение сюрпризов или даже детский игровой домик можно спрятать под лестницей. В некоторых зонах под лестницей есть гостевой санузел. Творческие дизайнеры используют пространство между ступенями в качестве книжных шкафов или заднюю часть отдельно стоящей лестницы в качестве стеллажей. Однако самая умная концепция — это когда на каждой лестнице есть выдвижной ящик для хранения вещей!



Заключение

В доме в стиле ар-деко вы можете увидеть необычные лестницы, такие как плавающие лестницы (прикрепленные к стене только с одной стороны) или подвесные лестницы (висящие сверху). И последнее, но не менее важное: вы можете встретить аварийные лестницы в многоуровневом формате (обычно на внешней стороне дома). Но независимо от того, какой дом вы выставляете на продажу или какой дом вы просматриваете со своими клиентами-покупателями, теперь у вас есть уверенность, чтобы описать все типы лестниц, с которыми вы сталкиваетесь в своей карьере в сфере недвижимости.

Статья также опубликована в журнале The San Diego Realtor® на страницах 26, 27 и 33.
2) Вид из окон: изучение жаргона
3) Архитектурные стили: изучение жаргона — часть 1
4) Архитектурные стили: изучение жаргона — часть 2
5) изучение жаргона: роскошные ванные комнаты
6) изучение жаргона : Заборы и ворота
7) Изучите жаргон: старинные черты исторических домов
8) Кухня: сердце дома может быть гурманом
9) Кухня для гурманов: все и кухонная раковина
10) Откройте дверь возможностей (внешние двери)
11) Чем отличается хорошая дверь (внутренние двери) )
12) Плитка
13) Элементы устойчивого и экологичного дома (Часть 1)
14) Элементы устойчивого и экологичного дома (Часть 2)
15) Элементы устойчивого и экологичного дома (Часть 3)
16) Архитектура крыш – не позволяйте этому идти «выше головы»
17) Пусть будут светильники. .. А их много!
18) Обсуждение потолков заставит вас взглянуть вверх
19) Камины: буквально очаг дома
20) Изучите жаргон стен
21) Примените свои знания к основным бытовым приборам
22) Не сбивайтесь с толку этим Тема: Это прямо у вас под ногами
23) HVAC / Механический жаргон
24) Сельская недвижимость — устойчивая жизнь «вне сети»
25) Землепользование, демонстрация и продажа сельской собственности
26) Драматический эффект лестниц и лестниц — Полет фантазии?
27) Электрические компоненты — подключитесь для понимания
28) Изучите жаргон: Сантехника (часть 1 из 2)
29) Изучите жаргон: Сантехника (часть 2 из 2)
30) Бассейн и спа Lingo



мини-вариант ступеней «утка», расчет марша на второй этаж и пошаговая инструкция сборки своими руками, примеры конструкций из металла и деревянных «ножек»

В коттеджах и коттеджи, где два-три этажа, дефицит полезной площади. По этой причине есть спрос на небольшие компактные лестницы. Лестницы, которые называют «разборными», встречаются во многих хозяйствах и пользуются широкой популярностью.

Что это такое?

Забежная стадия — стадия, у которой края не параллельны. Внутренняя сторона такой ступеньки заметно превышает внешнюю сторону. При составлении проекта важно учитывать, что с внутренней стороны должен строго соблюдаться минимальный размер.

Аналогичные изделия бывают двух видов:

• ступени лестниц с поворотом на 180 градусов;
• ступени лестницы с поворотом на 90 градусов.

Отличие таких конструкций в «обрезанных» ступенях — при подъеме можно пройти только наполовину.

Лестница забежная: «гусиный шаг» и другие виды подобных конструкций позволяют сэкономить до 65% полезной площади – это безусловный плюс при наличии ограниченного пространства. Минус в том, что подниматься на второй этаж не очень удобно. Такие конструкции часто используются в качестве запасного грузоподъемного оборудования на промышленных и административных объектах.

Лестницы бывают:

• прямые;
• поворот на косоурах.

При использовании опор на косоурах конструкция опирается на специальные выступы в пиломатериалах, которые являются несущими. Перила при этом «прикрепляются» к ступеням и устанавливаются на них. Строение лестницы «гусиный шаг» непростое: требуется точный расчет и четко определенный чертеж.

Ступени выполнены из плотных пород деревьев, способных выдерживать значительные нагрузки:

• дуб;
• ясень;
• древесина бука

Толщина допускается при этом около 35 мм, а ширина — около 30 см. Ширину более узкой части выбирают в зависимости от того, какой уклон лестницы присутствует. Делается это таким образом, чтобы он не закрывал ступеньку внизу, но в то же время имел бы хорошую прочность – тогда его можно монтировать на опоры.

Преимущества и недостатки

Преимущества забежных конструкций:

• конструкции очень компактны по сравнению с лестничным маршем;
• не скрадывают пространство комнаты, делая ее более объемной;
• имеют эстетическую привлекательность.

Такие лестницы имеют свои недостатки:

• слишком большой угол подъема, поэтому подниматься не всегда удобно;
• спуск тоже не совсем удобный — есть риск поскользнуться;
• Лестница узкая, поэтому разойтись по ней сложно.

Лестница «гусиный шаг» имеет следующую конструкцию:

• Несущий блок На него ложится вся нагрузка. Тетивы и косоуры – вот узлы, принимающие на себя «удар». Поэтому они должны быть максимально прочными.
• Шаги. Должна быть хорошо закреплена, ширина доски — не менее 25 сантиметров, толщина — от 3 см. Часто внутри углы досок подшивают металлическими накладками для создания большей прочности.
• Стяжки Важные элементы, но используются только в тех случаях, когда они устроены на деревянных косоурах. Их функция заключается в том, что они соединяют два основных узла, не давая им разойтись.

Варианты и характеристики

Наиболее распространенные:

• полуформа;
• «крылья бабочки»;
• «Гусиные лапки».

Если внешние края обить резиновыми накладками, то они надежно застрахуют от соскальзывания и падения. Ширина прохода не может быть меньше 80 см – это минимальный зазор.

В этом случае можно свободно передвигаться, но только одному человеку. Особенность такой лестницы еще и в том, что она не может быть слишком широкой.

Технология изготовления лестницы зависит, прежде всего, от правильно выполненных расчетов, в которых используются следующие параметры:

• ширина ступени;
• угол наклона;
• количество шагов;
• размеры пролета.

Модульная конструкция таких лестниц позволяет подниматься по ним особым способом, который называется «утиная ступенька».

Конструкция

Очень важно сделать правильный расчет – это значительно снизит риск появления дефектов или изъянов у таких лестниц. Перед тем, как сделать чертеж, следует снять основные размеры, правильно их рассчитать.

Целью планирования является организация непрерывной взлетно-посадочной полосы и проступи, чтобы она была одинакового размера. . Зная расстояние между этажами, можно посчитать количество ступеней с учетом их толщины и правильно их распределить.

Например, расстояние между полом первого этажа и нижней точкой несущей балки второго составляет 3,2 метра. Планируем количество ступеней 18 штук. Тогда получается:

3,2 м (высота): 18 штук ступеней = 0,17777 м

Это значение соответствует расстоянию между ступенями с учетом ширины доски, которая обычно составляет 3 см.

Выбор материала

Такие лестницы бывают трех видов:

• деревянные;
• металл;
• стекло

Часто встречается сочетание разных материалов: металла, дерева и стекла — Все зависит от фантазии домовладельца и правильного расчета. Лестница «гусиный шаг» чаще всего изготавливается целиком из металла. Здесь необходимо правильно оформить каркас из уголков и арматуры.

Принцип монтажа металлической лестницы такой же, как и деревянной, только вместо шурупов и столярного клея необходимо использовать сварочный аппарат. Металлическая лестница выдерживает большие нагрузки больше, чем деревянная, а коэффициент жесткости такой конструкции также значительно выше.

Недостаток этой лестницы в том, что она выглядит более громоздкой. Часто металлический каркас обшивают деревянной вагонкой.

Как собрать?

Собрать лестницу своими руками несложно даже неквалифицированному человеку — не обязательно хорошо разбираться в вопросах строительства. В первую очередь создаются несущие узлы.

Для этого потребуются следующие инструменты:

• механическая фреза;
• электродрель;
• молоток;
• саморезы; гвозди
• ;
болты
• с гайками;
• ножовка по дереву.

Пошаговая инструкция изготовления лестницы:

• Для изготовления основы следует использовать доску толщиной 6 см, обработанную специальной грунтовкой.
• Нижний конец косоура крепится к брусу у основания, а верхний — к потолочной балке. Используются анкерные болты.
• Затем наступает очередь балясин и перил, которые должны быть достаточно прочными. При этом они являются еще и дополнительным креплением, стягивающим всю конструкцию и не допускающим возникновения внешних вибраций.
• Опоры устанавливаются в заранее подготовленные гнезда. Они приклеиваются и закрепляются на специальных штифтах.
• Если лестница опирается на косоуры, балясины крепятся к ступеням, а опорные столбы — к первой и последней ступеням. Также возможно крепление к полу.
• Делать это нужно так, чтобы ступеньки не были скользкими. Угол наклона таких конструкций большой. Чаще всего ступени покрываются лакокрасочными материалами, по краям устанавливаются резиновые накладки.
• Дерево предварительно тщательно зачищается наждачной бумагой, обрабатывается грунтовкой — антисептиком. Затем деревянные детали должны высохнуть. Только не рекомендуется ставить их на солнце — материал может пострадать от прямых солнечных лучей.
• Тетивы изготавливаются из хорошо просушенной и загрунтованной доски. Его толщина начинается от 6 см, а ширина должна быть 30-40 см.

Угол установлен не менее 45 градусов. Выемки для ступеней вырезаются на фрезерном станке. Чтобы разметка была одинаковой, лучше всего применить подготовленный шаблон, который можно сделать из плотного картона. В нем можно разместить пазы, которые помогут зафиксировать деталь под заданным углом наклона. Доска разрезается по ширине с помощью шаблона, все углы и плоскости шлифуются болгаркой.

Перед установкой разложенной на ровной поверхности лестницы проверьте места соединения различных узлов. В этом случае тетива укладывается раструбами вверх, в нее укладываются ступени, затем укладывается еще одна тетива, составляющая ее розетками.

При нагрузке ступени слегка деформируются, возникают усилия, которые разводят тетивы в разные стороны. Чтобы этого не произошло, под ступени по краям устанавливаются специальные крепления в виде брусков.

Ступени лестниц размещаются в углублениях (имеют глубину до 3 см), которые выполняются в деревянных боковинах — тетивах. Они создаются по заранее подготовленной выкройке, а ширина ступеней повторяется поочередно. Для повышения надежности лестницы ее закрепляют металлическими прутьями, которые располагают под ступенями. Перила на таких лестницах удерживаются тетивами.

Особое внимание следует уделить креплению ступеней на больцах. Больцы – это те самые кронштейны, которые надежно соединяют ступени со стеной с одной стороны и вертикальной несущей конструкцией с другой. Чтобы сделать такие узлы соединения самостоятельно, необходимо иметь определенную квалификацию. Эта задача не самая простая.

Красивые примеры

• Интересный дизайн с небольшим отверстием и небольшим поворотом. Его преимущества очевидны: он занимает минимум места в комнате на первом этаже, выглядит легким и воздушным.

• Деревянные лестницы с надежными поперечными креплениями, предотвращающими вибрацию конструкции при чрезмерных нагрузках. Несмотря на свою внешнюю «хрупкость», это очень устойчивое подъемное средство.

• Стильная лестница из кедра. Такая конструкция очень прочная и выдерживает значительные нагрузки.
• Лестница, которую часто называют «плавающей», изготовлена ​​из металлических сборок, которые надежно закреплены в монолитной стене. Ступени могут быть созданы из самых разных материалов.

• Практические шаги. Ступени лестницы могут выполнять функцию полок: образуются ниши, где можно хранить различные хозяйственные принадлежности и книги. Такая лестница имеет оригинальный современный дизайн.

• Лестница, которую называют «модифицированный гусиный шаг». Отличается практичностью и минимальным количеством занимаемой полезной площади. Для создания такой конструкции требуется хорошая сталь.

• Лестница на природе — хорошее оригинальное решение для подъема и спуска. Для создания такого дизайна уместно использовать самые разные материалы: от самых дорогих до среднего ценового сегмента.

• Косые ступени. Лестница хорошо вписывается в интерьер помещения, где необходимы узкие проемы. Благодаря наклонным ступеням экономится место.
• Изогнутые ступени. Конструкция отличается эстетической привлекательностью и в то же время совершенно непрактична. При отсутствии ограждений он мало функционален, особенно если в доме есть дети. Возможно использование такого подъемного средства в качестве «черного хода».

• Экстравагантное ограждение. Плетеные конструкции заставляют задуматься о прекрасном. Для их изготовления потребуется мастерство специалиста, умеющего работать с деревом.

• Волнистая конструкция. Данная конструкция отличается своей практичностью. Этот вариант выполнен из «нержавейки», обработанной лазером или плазмой.

• Лестница, по конструкции напоминающая скелет. Он имеет необычный дизайн и всегда привлекает внимание.

• Забор в виде сетки. Необычная конструкция, которая подойдет ко многим лестницам. Для создания такого ограждения можно использовать фрагменты старых изделий. Здесь используется арматура различных диаметров.

• Ограждение растений. В качестве препятствий использовались эти грядки.
• Интересные решения в создании силовых элементов. Конструкция эффективно поддерживает ступени и дает возможность безопасно спускаться и подниматься с помощью прорезанных отверстий.

• Подъемное устройство, установленное на несущей стойке. Для изготовления такой необычной конструкции вам понадобятся металлические стержни, которые располагаются по диаметру внутреннего радиуса.
• Подъемный инструмент, устанавливаемый на раскосы. Вместо традиционных тетив используется натяжная проволока.

• Мозаика. На размещенных ступенях можно создавать любые рисунки. Украшение может быть очень красочным.

• Лесенка для самых маленьких. Есть горка, с которой можно весело скатиться.

• Вопрос рациональной организации свободного пространства в малоформатных жилищах можно решить с помощью «лестницы-библиотеки».
  Лестница гусиный шаг чертеж: пример расчета, чертеж, инструкция по сборке
