Лестницы на косоуре и тетиве: в чём разница и что лучше?

Наша продукция

Самый распространенный вид лестницы – маршевая, состоящая из одного или нескольких прямых участков (маршей) с площадками между ними. Она значительно проще в изготовлении, не требует сложных расчетов, является удобным способом для индивидуального строительства.

Основные компоненты маршевой конструкции:

  • несущие балки;
  • опорные столбы;
  • ступени;
  • ограждения;
  • перила.

Всю эту сложную конструкцию удерживают косоуры или тетива. Эти элементы необходимы для создания пролетов между этажами. Основная их задача – придание жесткости и прочности конструкции лестницы. Это лестничные балки, расположены на всех маршах, именно к ним крепятся ступени.

Если посмотреть на лестницу сбоку, можно увидеть торцевую часть косоура. Ступени уложены на косоур своей нижней частью. Косоур может быть прямым или криволинейным, он повторяет геометрию лестницы. Внешне косоур напоминает пилу. На одну сторону каждого «зубца» укладывается ступенька, а к другой стороне крепится подступенок.

Тетива – наклонная балка между площадками, необходимая для упора концов ступеней. Она отличается от косоура способом крепления ступеней. При данном виде крепления ступени сливаются с тетивой, их торцы не видны.

Неширокая легкая лестница может монтироваться на одном косоуре, установленном по центру ступеней. Более массивная лестница имеет два косоура, а тяжёлая, предназначенная, к примеру, для прохождения большого количества людей или переноса тяжестей, укрепляется третьим косоуром.

Не просто ответить на вопрос, какая же лестница лучше. Оба варианта широко используются при обустройстве зданий.

№ п/пПараметрЛестница с косоуромЛестница с тетивой
1Форма балкиЗубчатая формаРовные очертания
2Местонахождение балки Под ступенямиСтупени своими торцами находятся в массиве балки
3Количество элементовЛюбое, более одногоПарное число
4Способ крепления балясинНа ступеняхНа тетиве
5РазмерыЗанимает меньше местаНужна большая площадь
6Внешний видМожно найти оригинальное дизайнерское решениеЛестница выглядит проще



При одинаковой грузоподъемности лестница, собранная на косоуре, менее массивна, для установки требуется меньшая площадь. Ширина лестницы в данном случае определяется только размерами ступеней. Конструкция на тетиве получается массивнее, так как необходимо добавить толщину балок. Если не подразумевается слишком интенсивная эксплуатация, лестница на косоуре может быть изготовлена на одной балке. Это приводит к уменьшению затрат материалов и трудовых ресурсов. Лестница на тетиве изготавливаются исключительно на двух балках, необходимо время на вырезание пазов.



Лестницы по металлическим косоурам серия

Содержание

  • 1 Лестница из сборных железобетонных ступеней по металлическим косоурам
  • 2 Изготовление маршей и площадок лестницы из монолитного железобетона
  • 3 Устройство типовой сборной лестницы из железобетонных элементов
  • Мелкоэлементные лестницы, состоящие из ступеней, косоуров или тетив, площадочных и подкосоурных балок, площадочных плит и настилов, устраивают как в жилых, так и в помещениях общественного назначения. Такие лестницы часто применяют при реконструкции, в зданиях с неунифицированной высотой этажа или марша, особенно в тех случаях, когда лестница является главной композиционной осью интерьера.

    В зависимости от материала косоуров и площадочных балок различают мелкоэлементные лестницы по металлическим и железобетонным косоурам, деревянные лестницы.

    Применение металлических балок для лестниц гражданских зданий в настоящее время ограничено, на путях эвакуации по противопожарным требованиям они требуют дополнительной защиты от воздействия высокой температуры оштукатуриванием. Однако в ряде случаев, при криволинейных и винтовых лестницах, применение металлических несущих балок и стоек предпочтительно.

    Лестницы по металлическим косоурам (рис.12)

    Несущая основа лестниц выполняется из швеллеров и двутавров (высота сечения 14-18 см), распределяемых попарно в каждом марше и площадке Пристенная площадочная балка может отсутствовать, и плиты площадок в этом месте опираются непосредственно на кирпичную стену. Сопряжение косоуров с подкосоурными (площадочными)

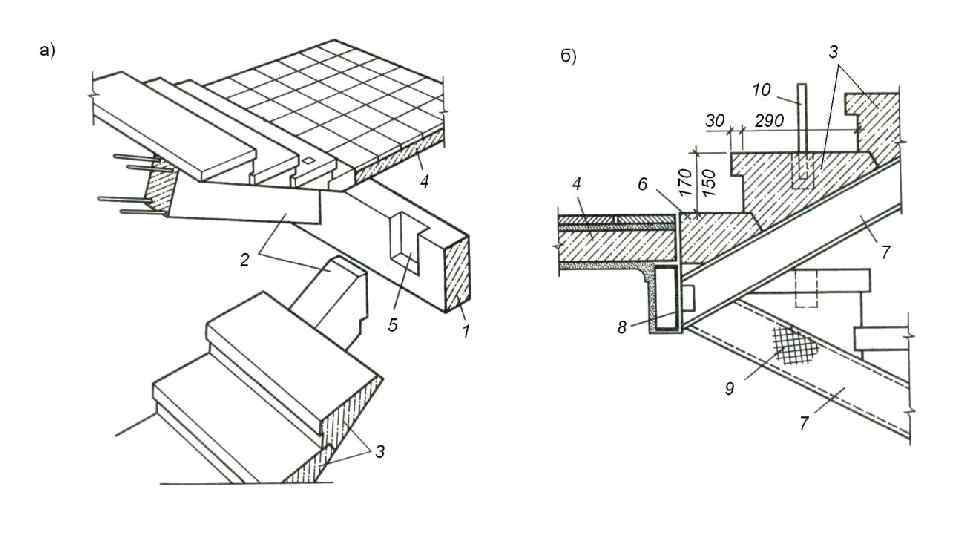

    Рис.12. Конструкции мелкоэлементных лестниц по металлическим косоурам:

    А — схема лестницы;

    Б, В — варианты узлов

    балками выполняют с помощью болтов или сварки. При устройстве двухмаршевой лестницы с маршами разной длины, а также трех- и четырехмаршевых лестниц применяют гнутые косоуры.

    По косоурам укладывают железобетонные офактуренные ступени, по плоским железобетонным плитам площадок устраивают полы. В местах примыкания лестничного марша к площадке укладывают специальные ступени: нижнюю и верхнюю фризовые, образующие переход к горизонтальной плоскости площадок.

    На рис.13 представлен пример одномаршевой металлической лестницы с деревянными ступенями. Несущие балки — косоуры выполнены из швеллера сеч. 100×50 мм, а ступени из шпунтованных досок толщиной 40 мм крепятся к металлическим столикам, приваренным к косоурам.

    Рис.13. Одномаршевая металлическая лестница с деревянными ступенями

    Возможно устройство лестницы на одном косоуре. На рис.14 показан один из вариантов одномаршевой лестницы на одном косоуре из спаренных швеллеров с вставленными между ними на сварке «косынками», на которые опираются металлические пластины — опоры для деревянных проступей.

    Рис.14. Одномаршевая металлическая лестница на одном косоуре (дизайн-класс РААИ)

    Винтовые лестницы с металлическим каркасом

    Винтовая лестница сама по себе сложна в изготовлении, однако эстетическими достоинствами и возможностями использования в любом интерьере оправдывает свое применение.

    На рис.15 приводится конструкция винтовой лестницы на металлическом каркасе для высоты этажа 2,75 м. По расчету она имеет 12 ступеней высотой 23 см.

    Рис.15. Конструкция винтовой лестницы на металлическом каркасе (цифры в кружках обозначают номера ступеней)

    Основой лестницы служит центральная стойка из стальной трубы, которая с помощью фланцев закреплена к полу над балкой перекрытия и к потолку второго этажа под балкой перекрытия. Стойка может быть короче с закреплением к полу второго этажа.

    Деревянные ступени из шпунтованных досок закреплены одним концом с помощью шурупов к отрезкам стальных уголков, приваренных к центральной стойке. Другие концы ступеней с помощью деревянных планок или стальных уголков крепятся непосредственно к стенам или стойкам ограждения. Поручень выполняется из стальной трубы Ш 30 мм или стальной полосы 30×3 мм. Ограждение лестницы выполняется индивидуально.

    Другая конструкция винтовой лестницы для высоты этажа 3,0 м приведена на рис.16. В ней 13 ступеней высотой 23 см.

    Рис.16. Конструкция винтовой лестницы с металлическим каркасом (дизайн-класс РААИ)

    Основой этой лестницы также служит стальная труба Ш 200 мм. К ней привариваются кронштейны Т — образного профиля, выполненные из листовой стали толщиной 10 мм. К кронштейнам крепятся на шурупах деревянные ступени из досок толщиной 40 мм.

    Поручень выполнен из гнутой хромированной трубы Ш 50 мм. Стойки поручня в виде металлических стержней Ш 18-20 мм закреплены к каждой ступени лестницы.

    Принципиально говоря, во всех винтовых лестницах с центральной стойкой используют в качестве центральной стойки металлическую трубу, поэтому в этом разделе приводятся и другие конструктивные решения таких лестниц (рис.17, 18).

    Рис.17. Винтовая лестница с деревянными ступенями:

    1 — опорный фланец;

    2 — втулка между ступенями;

    3 — центральный стержень,

    4 — перила,

    5 — стойки перил

    Они изготовляются в виде комплекта деталей и состоят из центрального стержня, установленного на опорный фланец, и ступеней, «нанизанных» на стержень. Внешние края ступенек поддерживаются стойками перил. Соединяет стойки перил спиральный поручень.

    Рис.18. Деталировка винтовой лестницы

    Такие лестницы удобны и легки в сборке, как правило, имеют эстетический вид, безопасны в эксплуатации.

    Наиболее удобными в эксплуатации являются лестницы с диаметром 220 см. Высота ступеней винтовой лестницы обычно не менее 18 см и чаще всего находится в пределах 18-20 см. Она регулируется выбором высоты промежуточных втулок. Ширина ступеней по средней линии не должна быть меньше 20 см.

    Конструкции лестниц из мелкоштучных элементов — отдельных железобетонных ступеней, площадок, балок и косоуров применяют для тех зданий, где не проходят по габаритам крупноразмерные сборные изделия (для наружных входов, для цокольных маршей, внутри вестибюлей и др.

    ), а также в зданиях, возводимых по индивидуальным проектам с нетиповыми габаритами.

    Возможны два варианта устройства лестницы из сборных железобетонных ступеней: с фризовыми ступенями и без них (рис. 24). Применение фризовых ступеней делает лестничные площадки прямоугольными. Сами фризовые ступени (верхняя и нижняя) становятся частью площадки, то есть ширина лестничной площадки должна рассчитываться вместе с шириной проступи фризовых ступеней. В лестницах без фризовых ступеней верхняя ступень тоже становится элементом площадки, что придает ей Г-образную форму. Кроме того, сама лестница становится длиннее, чем лестница с фризовыми ступенями. Это получается за счет того, что в лестницу той же высоты и уклона приходится добавлять ступеньку. Если этого не сделать, то толщина лестничных площадок должна быть равна высоте подступёнка, а это не менее 140–170 мм. Площадки в конструкциях лестниц, как правило, изготавливаются из монолитного бетона и заливать их столь толстыми, не всегда оправдано — большой объем бетона утяжеляет площадку, требует усиленного армирования и мощных подплощадочных балок.

    Легче добавить в лестничные марши по ступеньке, а площадку сделать толщиной 80–100 мм.

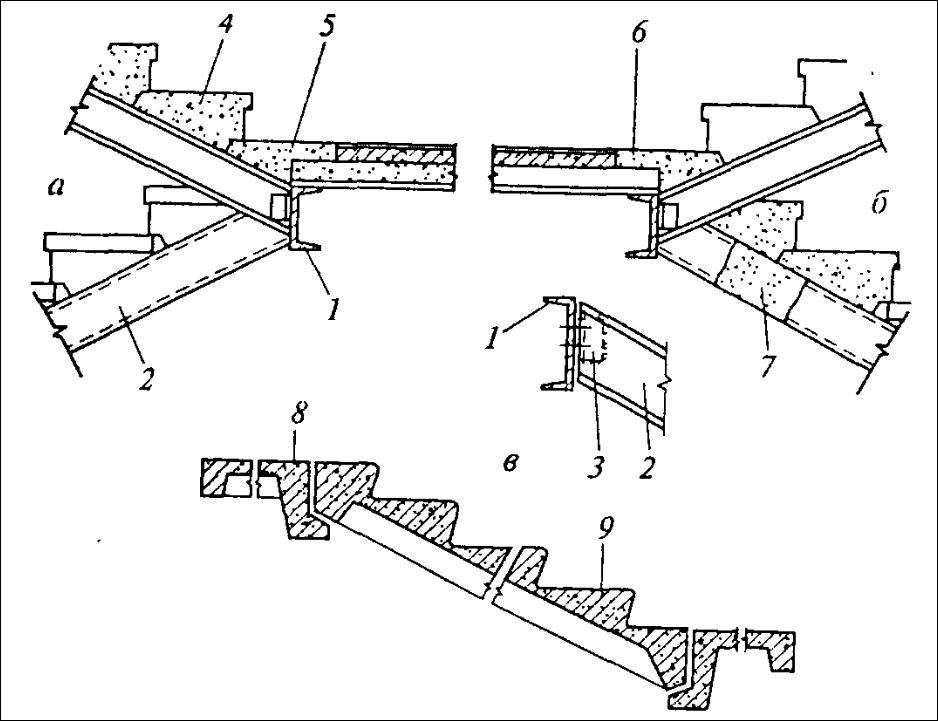

    рис. 24. Лестницы из сборных железобетонных ступеней по стальным косоурам

    Косоуры лестниц изготавливаются из двутавровых или швеллерных балок (рис. 25). При использовании косоуров с двумя перегибами на балках предварительно вырезаются клинья либо изготавливаются короткие заготовки. Балки нагреваются, загибаются и свариваются. На место стыкования дополнительно приваривается пластина из стального листа. Она увеличивает длину сварного шва и делает узел крепче.

    рис. 25. Последовательность изготовления лестницы из сборных железобетонных ступеней по стальным косоурам

    Подплощадочные балки также изготавливаются из швеллера или двутавра. На балки, стыкующиеся с косоурами, навариваются коротыши из уголка с просверленными в них монтажными отверстиями под болт. Балки устанавливаются в ниши стен лестничной клетки и выравниваются в горизонт по высоте проектной отметки. Балки в нишах расклинивают, так чтобы они не могли вывернуться из плоскости установки (упасть на бок). Замоноличивать балки в стену пока не нужно, возможно их придется переставить.

    Монтаж косоуров производится подъемным краном или вручную, если есть достаточное количество рабочих. Сначала устанавливается нижняя часть косоура и прикрепляется к площадочной балке болтом, затем заводится верхняя часть и тоже прикрепляется болтом. При необходимости подплощадочные балки могут быть подвинуты по горизонтали и вертикали. После того как будут выверены все размеры (ширина площадок, высотные отметки и уклоны маршей), подплощадочные балки закрепляются в нишах окончательно и замоноличиваются. Закрепление косоуров болтами носит временный характер и нужно только для того, чтобы выверить все размеры лестницы и при необходимости подправить установку деталей лестницы. Окончательное закрепление косоура к подплощадочной балке производится электросваркой. Если на объекте строительства сразу присутствует и сварка, и подъемный кран, закрепление косоура болтами можно не производить, а работать на сварочных «прихватках». Отцеплять косоур от монтажных строп можно только после того как он будет надежно закреплен. Окончательное сваривание косоура и балки производят не только по торцевому шву, но и по периметру монтажного уголка, это увеличивает длину сварного шва и прочность узлового соединения.

    Марши лестниц делают из сборных железобетонных ступеней (массивных сплошных или облегчённых пустотелых), реже из естественных камней твёрдых пород. Чаще всего применяются стандартные железобетонные наборные ступени 310×140, 300×150, 290×160, 280×170 мм, длиной 1100, 1200, 1400 мм. Такие ступени весят порядка 60–80 кг, так что с их укладкой могут справиться два человека. Ступени укладываются снизу вверх, одна к другой, и удерживаются за счет специальных пазов в нижней части ступени и собственного веса. На край ступени кельмой набрасывается цементно-песчаный раствор и укладывается следующая ступень. В нижней части ступени имеется закладная деталь, которой они привариваются к косоурам. Впоследствии ступени могут быть облицованы мраморными или гранитными проступями. В этом случае толщина проступей должна быть учтена при выборе высоты заливки лестничных площадок.

    Видео (кликните для воспроизведения).

    Лестничные площадки выполняются на месте строительства из монолитного железобетона либо их собирают из готовых железобетонных плит, укладываемых на подплощадочные балки. Площадки из монолитного бетона обычно армируются арматурной сеткой, связанной из рифленых стержней диаметром не менее 10 мм и шагом стержней в обоих направлениях не более 200 мм. Нижний слой бетона (20 мм), который необходим для защиты арматуры от коррозии, формируется установкой вертикальных хомутов.

    На лестницах с фризовыми ступенями боковое ограждение опалубки обычно не требуется. Боковой опалубкой служат стены лестничной клетки и фризовые ступени. Для этого фризовые ступени берутся большей длины, чем рядовые ступени, из-за чего они смыкаются и образуют ровную площадку — продолжение лестничной. Нижнюю палубу опалубки изготавливают из отдельных досок или дощатого щита, установленного между подплощадочными балками. Во избежание протечки цементного молока и облегчения процесса распалубливания верхняя плоскость щита обтягивается полиэтиленовой пленкой или пергамином. Верх щита опалубки должен быть сделан заподлицо с верхом подплощадочных балок, таким образом, после распалубливания получится железобетонная плита, лежащая на балках.

    После устройства лестницы подплощадочные балки и косоуры оборачиваются штукатурной сеткой и оштукатуриваются. Для закрепления сетки к несущим балкам лестницы и косоурам привариваются коротыши из тонкой стальной проволоки. Сетка нанизывается на них и натягивается, штыри загибаются на сетку. Таким образом, оштукатуривание лестницы резко повышает её огнестойкость. Для уменьшения расхода цементно-песчаного раствора и облегчения работы внутренняя часть балок и косоуров (между полками двутавра или швеллера) предварительно заполняется кирпичом, обрезанным по размеру балок. Чтобы кирпич не выпал, его прикрывают привариванием редкой арматурной сетки либо закрепляют любым другим способом.

    Лестницы на прямых стальных косоурах с деревянными ступенями встречаются незаслуженно реже деревянных лестниц. Преимущество этих лестниц в более высокой огнестойкости и несущей способности. Конструкция стального каркаса лестниц похожа на конструкцию лестниц с наборными железобетонными ступенями. Отличия могут наблюдаться в количестве косоуров, материале ступеней и способе их крепления (рис. 26). В данном варианте крепление ступеней более сложное, но такие конструкции визуально кажутся более легкими и дают возможность полностью облицевать лестницу деревом так, что её будет невозможно отличить от деревянной.

    рис. 26. Варианты устройства лестниц с деревянными ступенями по стальным косоурам

    Деревянные ступени таких лестниц крепятся к стальной подставке болтами. Головки болтов утапливаются и заклеиваются деревянными пробками. Подставки под ступени могут быть самых разнообразных конструктивных решений и изготавливаться из листовой стали, уголков, коротышей труб или швеллеров.

    Бетонные лестницы на видео.

    Монтаж железобетонных лестниц может выполняться двумя способами: на стальных косоурах и собирая отдельные крупногабаритные ж/б-элементы. Если используется первый метод, возможны два варианта, а если второй – три. В зависимости от выбранной конструкции лестницы выполняют с фризовыми ступенями или без них, с двумя или одной, только верхней полуплощадкой.

    Конструкции лестниц, состоящие из таких мелкоштучных элементов, как, например, отдельные железобетонные ступени, площадки, балки и косоуры, используют в тех помещениях, где не подходят по габаритам крупноразмерные сборные изделия. Кроме того, железобетонные лестницы возводят в частных домах, построенных по индивидуальным проектам.

    Ниже подробно рассмотрены способы и особенности устройства таких конструкций.

    Лестница из сборных железобетонных ступеней по металлическим косоурам

    Существует два способа выполнения железобетонных лестниц по металлическим косоурам: с фризовыми ступенями и без них.

    Благодаря применению фризовых ступеней лестничные площадки обретают прямоугольную форму. Верхняя и нижняя фризовые ступени становятся ее частью, поэтому ширину лестничной площадки необходимо рассчитывать с учетом ширины проступи этих ступеней. В лестницах, которые не имеют фризовых ступеней, верхняя ступень также является элементом площадки, благодаря чему она имеет Г-образную форму. Такая конструкция длиннее, чем с фризовыми ступенями. Это обусловлено тем, что в лестницу аналогичной высоты и уклона необходимо добавлять еще ступеньку.

    Если этого не сделать, то толщина лестничных площадок должна быть такой же, как и высота подступенка, т. е. более 140 мм. Площадки в конструкциях железобетонных лестниц обычно производятся из монолитного бетона.

    Не рекомендуется заливать их таким образом, чтобы они имели большую толщину, так как значительный объем бетона утяжелит площадку и, следовательно, потребуется дополнительное армирование, возникнет необходимость в создании мощных подплощадочных балок.

    Проще всего добавить по ступеньке в лестничные марши, а площадку оставить толщиной не более 100 мм.

    Для изготовления косоуров железобетонных лестниц используются двутавровые или швеллерные балки. При применении косоуров с двумя перегибами на балках следует предварительно вырезать клинья либо сделать небольшие заготовки. Балки нужно нагреть, загнуть и сварить. В месте стыковки необходимо дополнительно приварить пластину из стального листа. Это будет способствовать увеличению длины сварного шва и укреплению узла.

    Для создания подплощадочных балок также используется швеллер или двутавр. На балки, которые стыкуются с косоурами, необходимо наварить коротыши из уголка, в которых должны быть просверлены монтажные отверстия под болты. Затем в ниши стен лестничной клетки следует установить балки, выровнять в горизонт по высоте проектной отметки. Балки в нишах нужно расклинить таким образом, чтобы они не упали на бок, т. е. не смогли вывернуться из плоскости установки. На данном этапе помещать балки в монолитную стену пока не следует, так как в дальнейшем, вероятно, их нужно будет переставить.

    Первоначально необходимо установить нижнюю часть косоура и прикрепить к площадочной балке с помощью болта. Только после этого можно завести верхнюю часть и также прикрепить болтом. Если возникнет необходимость, то подплощадочные балки можно немного сместить по горизонтали и вертикали.

    После сверки всех размеров (ширины площадок, отметок высоты и уклонов маршей) подплощадочные балки могут быть окончательно закреплены в нишах и замоноличены. Фиксация косоуров с помощью болтов носит временный характер. Она необходима только для того, чтобы сверить все параметры железобетонной лестницы и при необходимости внести исправления при установке ее элементов.

    Окончательная фиксация косоура к подплощадочной балке должна осуществляться с использованием электросварки. Если есть возможность использовать одновременно и сварку и подъемный кран, то фиксацию косоура болтами можно не осуществлять, а работать на сварочных «прихватках» . Демонтировать монтажные стропы от косоура разрешено только после его надежного закрепления. Окончательное сваривание косоура и балки должно осуществляться также по периметру монтажного уголка, а не только по торцевому шву. Благодаря этому увеличится длина сварного шва и прочнее будет узловое соединение.

    Марши лестниц производят из сборных железобетонных ступеней, которые могут быть двух видов: массивными сплошными или облегченными пустотелыми. Реже используют естественные камни твердых пород. Наибольшей популярностью пользуются стандартные железобетонные лестницы с наборными ступенями размерами 310 х 140, 300 х 150, 290 х 160, 280 х 170 мм. Их длина обычно составляет 1100, 1200, 1400 мм.

    Значительным недостатком является большой вес таких ступеней — около 60-80 кг, поэтому для укладки потребуется напарник (хотя, по сравнению с другими вариантами ступеней, эти нетяжелые). Сборные железобетонные ступени при укладке лестницы должны располагаться снизу вверх, одна к другой, и фиксироваться за счет специальных пазов в нижней части ступени. На ее край с использованием кельмы сначала необходимо набросать цементно-песчаный раствор, затем уложить следующую ступень. В нижней части ступеней располагается закладная деталь. С её помощью железобетонные ступени лестницы привариваются к косоурам.

    В дальнейшем ступени можно облицевать мраморными или гранитными проступями. В таком случае их толщина должна учитываться еще на этапе выбора высоты заливки лестничных площадок.

    Далее вы узнаете об изготовлении маршей и площадок лестницы из монолитного железобетона .

    Изготовление маршей и площадок лестницы из монолитного железобетона

    Лестничные площадки железобетонных лестниц обычно изготавливаются непосредственно на месте строительства из монолитного материала, но также их можно собрать из готовых железобетонных плит, которые укладываются на подплощадочные балки. Площадки из монолитного бетона, как правило, нуждаются в армировании сеткой, связанной из рифленых стержней диаметром более 10 мм и шагом стержней в обоих направлениях менее 200 мм. Нижний слой бетона должен составлять 20 мм. Он необходим для защиты арматуры от коррозии. Формирование его происходит с помощью установки вертикальных хомутов.

    На монолитных железобетонных лестницах с фризовыми ступенями боковое ограждение опалубки обычно не устанавливается. В качестве нее выступают стены лестничной клетки и фризовые ступени. В таком случае длина фризовых ступеней должна быть больше, чем длина рядовых. Благодаря этому они будут смыкаться, и образовывать ровную площадку, продолжающую лестничную. Нижняя палуба опалубки должна быть сделана из отдельных досок или дощатого щита, установленного между подплощадочными балками.

    Верх щита опалубки должен быть выполнен заподлицо с верхом подплощадочных балок. В результате железобетонная плита будет располагаться на балках.

    После возведения лестницы подплощадочные балки и косоуры рекомендуется обернуть штукатурной сеткой и оштукатурить.

    Для того чтобы зафиксировать сетку, к несущим балкам лестницы и косоурам необходимо приварить Коротыши из тонкой стальной проволоки. Затем следует нанизать на них сетку, натянуть ее, а штыри загнуть на нее же. Благодаря оштукатуриванию лестницы значительно повышается ее огнестойкость.

    Для того чтобы сократить расход цементнопесчаного раствора и облегчить работу, внутреннюю часть балок и косоуров (между полками двутавра или швеллера) рекомендуется предварительно заполнить кирпичом, отобранным по размеру балок. Чтобы кирпич не выпадал, его следует прикрыть, приварив арматурную сетку или закрепив ее любым другим методом.

    Устройство типовой сборной лестницы из железобетонных элементов

    Сборные железобетонные лестницы представляют собой несгораемые конструкции и монтируются в специальном помещении — лестничной клетке. Если есть возможность использовать крановое оборудование, то работа по их устройству железобетонной лестницы будет продвигаться быстрее.

    В том случае, если сроки строительства поджимают, то рекомендуется остановить свой выбор именно на сборных лестницах из крупных железобетонных элементов.[1]

    При возведении жилых зданий наибольшей популярностью пользуются типовые железобетонные лестницы с уклоном маршей 1:2. В коттеджном строительстве распространены и более крутые лестницы, уклон которых составляет 1:1,75 и 1:1,5. По сравнению с типовыми они занимают существенно меньше пространства.

    Изготовление маршей железобетонной лестницы выполняется в соотвествии с ГОСТом. Возможны несколько вариантов: ЛМ — плоские марши без фризовых ступеней; ЛМФ — ребристые марши с фризовыми ступенями; ЛМП — ребристые марши, которые имеют две полуплощадки или одну верхнюю полуплощадку.

    Различие плоских и ребристых лестничных маршей заключается в том, что в первых ступени изготовлены на армированной плоской плите, а у вторых — на двух армированных железобетонных балках (косоурах). Лестничные марши обоих видов являются цельными железобетонными конструкциями, ступени в которых отлиты вместе с плитой или косоурами. Ребристые лестничные марши с полуплощадками представляют собой более массивные железобетонные элементы. В них объединены и ступени, и косоуры, и лестничные полуплощадки.

    Для определенного лестничного марша изготавливаются специальные лестничные площадки. Рассмотрим основные их виды и принятые обозначения:

    • 1ЛП — плоские площадки для маршей типа ЛM;
    • 2ЛП — ребристые площадки для маршей типа ЛМ;
    • ЛПФ — ребристые площадки для маршей типа ЛМФ;
    • ЛПП — ребристые конечные полуплощадки для маршей типа ЛМП.

    Лестничные марши железобетонных лестниц, площадки и ступени в зависимости от направления подъема бывают двух видов: правые и левые, т. е. в направлении против и по часовой стрелке.

    До начала строительства дома все железобетонные лестницы должны быть вписаны в проект и внесены в поэтажный план. Сборные железобетонные лестницы необходимо возводить в строгом соответствии с рабочими чертежами проекта, где должны быть отражены все высотные разметки, горизонтальные размеры и монтажные зазоры. Установку лестниц в доме следует производить одновременно со строительством стен.

    Перед тем как приступать непосредственно к монтажу лестничных площадок и маршей, с помощью рулетки необходимо еще раз их измерить, а затем сделать деревянный шаблон, который будет полностью копировать профиль опорной части лестничного марша. После этого на стенах лестничной клетки нужно произвести разметку мест установки площадок, нанести слой раствора и закрепить площадку. Далее необходимо проверить положение установленной лестничной площадки по вертикали и согласно плану. Если возникнет необходимость в корректировке ее положения, то подправить его можно, используя монтажные ломы, или путем поднятия конструкции краном и установки заново до тех пор, пока она не встанет согласно проектному плану.

    Разметка верха площадок должна быть выполнена точно, как указано в проектной документации, в противном случае лестничный марш будет расположен с перекосом или вовсе может провалиться между площадками. Для того чтобы правильно произвести сверку площадок по высоте, рекомендуется воспользоваться деревянным шаблоном.

    Перед установкой марша на опорных местах лестничных площадок следует устроить «постель» из цементно-песчаного раствора. Для этого необходимо набросать и разровнять его с помощью кельм.

    При установке лестничных маршей один мастер должен находиться на нижней площадке, а другой — на верхней или на подмостьях неподалеку от лестничной клетки. Он первым будет принимать лестничный марш и размещать его в лестничной клетке.

    [2]

    На высоте примерно 30-40 см от места расположения марша следует плотно прижать его к стенке. Здесь также понадобится помощь еще одного-двух человек.

    После этого с помощью крана необходимо установить на место сначала нижний конец марша, затем — верхний. Недочеты установки можно исправить, используя ломики, а затем разрешено-отцепить строп, замонолитить стыки между маршем и площадками цементно-песчаным раствором и установить ограждения.

    Благодаря использованию типовых лестничных конструкций можно возвести двухмаршевые лестницы почти для всех стандартных высот этажей (2,7; 2,8; 3 и 3,3 м).

    В лестничных клетках с поперечными несущими стенами используются площадки типа 1ЛП, 2ЛП и ЛПФ. При монтаже они своими торцами или опорными ребрами (консолями) входят в кладку стен.

    [3]

    Для площадок 1ЛП без опорного ребра существует и другой способ монтажа, при котором этажная и междуэтажная площадки устанавливаются с опорой на стальные консольные кронштейны. Эти кронштейны, в свою очередь, должны быть жестко посажены на анкерные крепежи в стенах лестничной клетки.

    В таком варианте несущими могут быть все стены лестничной клетки. Марши типа ЛМП представляют собой консольные конструкции и монтируются в зданиях с продольными несущими стенами.

    При строительстве малоэтажного коттеджа сборную железобетонную лестницу рекомендуется возводить в открытой лестничной клетке (в нише). При определенной планировке здания с целью экономии пространства этажные лестничные площадки можно не устанавливать, а восхождение на лестницу и спуск с нее, возможно, устроить непосредственно с этажных плит перекрытия.

    [4]

    При таком варианте лестничный марш в этом случае должен опираться на несущую перемычку или железобетонную балку.

    Запрещается в качестве опоры использовать плиту перекрытия. Высота установки перемычки (или балки) должна определяться таким образом, чтобы высота конечных ступеней была такой же, как и рядовых ступеней марша, т. е. должна учитываться вся толщина напольного покрытия на плитах перекрытия.

    Если вход в здание устроен через лестничную клетку под первой промежуточной площадкой, то при высоте этажа в 2,8-3 м необходим монтаж цокольного марша в 3-6 ступеней, который будет вести на первую этажную площадку. В таком случае следует использовать конструкцию из наборных железобетонных ступеней, уложенных по стальным косоурам или кирпичным стенкам.

    Видео (кликните для воспроизведения).
