Лестница с забежными ступенями: особенности конструкции

Читайте в этой публикации:
Лестница с забежными ступенями: требования к изготовлению
Расчет лестницы с забежными ступенями: основной принцип
Лестница с забежными ступенями своими руками: особенности изготовления

На вопрос, что такое забежная лестница, коротко можно ответить, что это вполне удачная комбинация обычной маршевой и винтовой лестницы. Последняя в этом тандеме заменяет переходную площадку, за счет чего и происходит экономия места при ее установке. Вообще преимуществ у лестницы для дома такой конструкции весьма много. Во-первых, это малая площадь для установки. Во-вторых, удобное передвижение (по сравнению с винтовой лестницей). И, в-третьих, это стильный, привлекательный, можно даже сказать, уникальный и богатый внешний вид. Именно о таком изделии пойдет разговор в данной статье от сайта stroisovety.org, в которой мы разберемся с особенностями, которыми обладает лестница с забежными ступенями.

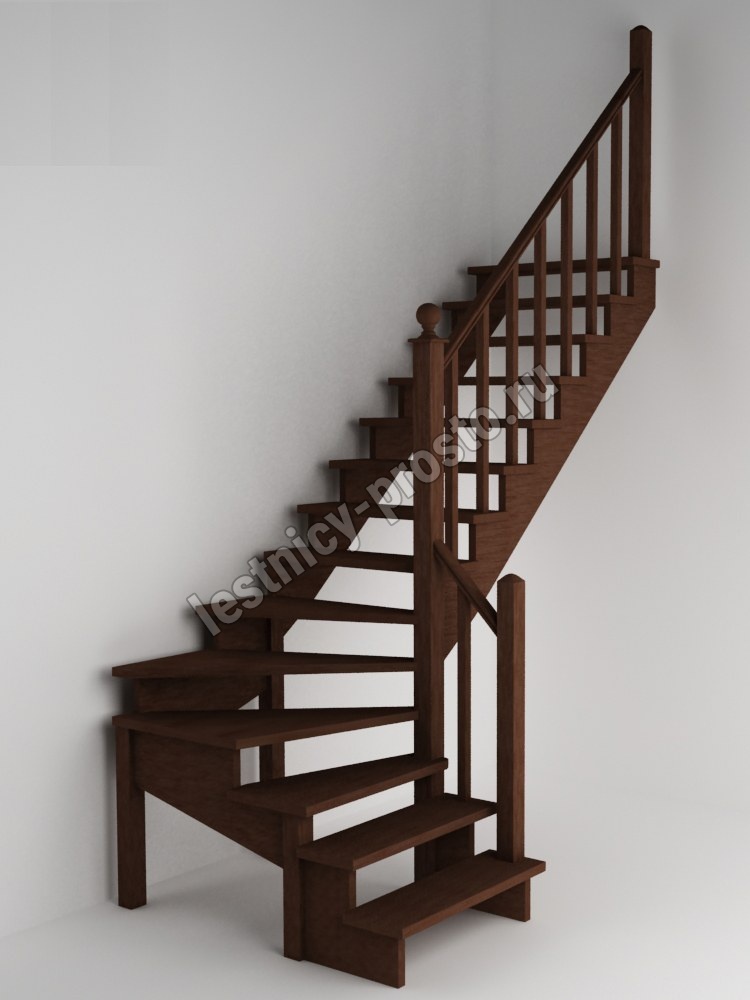

Г-образная лестница с забежными ступенями фото

Лестница с забежными ступенями: требования к изготовлению

Как и любое другое изделие, которое использует в своей жизни человек, лестница с забежными ступенями обязана обладать определенными качествами. Соответствие им и обуславливает выдвигаемые к ее конструкции требования.

1. Ступени – их ширина. В самой большой своей части она не должна превышать 400мм, а в самой узкой 100мм. Следует понимать, что выходя за эти пределы, вы будете создавать предпосылки к неудобному передвижению по лестнице.
2. Между поворотами, на прямых участках лестницы, все ступени должны иметь одинаковую ширину.
3. Высота ступеней. Для удобного передвижения (для того, чтобы человек не перецепался через них, и ему не приходилось слишком высоко задирать ногу) высота ступеней должна составлять порядка 120-220 мм.
4. Выступ – нависание верхней ступени над нижней ступенью, опять-таки, в целях безопасности не должен превышать 40мм.
5. П-образная лестница, которая имеет два поворота, составляющие 180 градусов. В них расстояние от одного марша до второго не должно быть меньше четвертой части ширины ступеней. В противном случае получается несостыковка по высоте ступеней – вы получите ступени высотой менее 100мм, что нарушает технические требования, обуславливающие удобство и безопасность передвижения по лестнице.
6. Ограничивается здесь и расстояние от марша до перекрытия, не менее 2м. В противном случае изготовление лестницы с забежными ступенями с поворотом не получается.

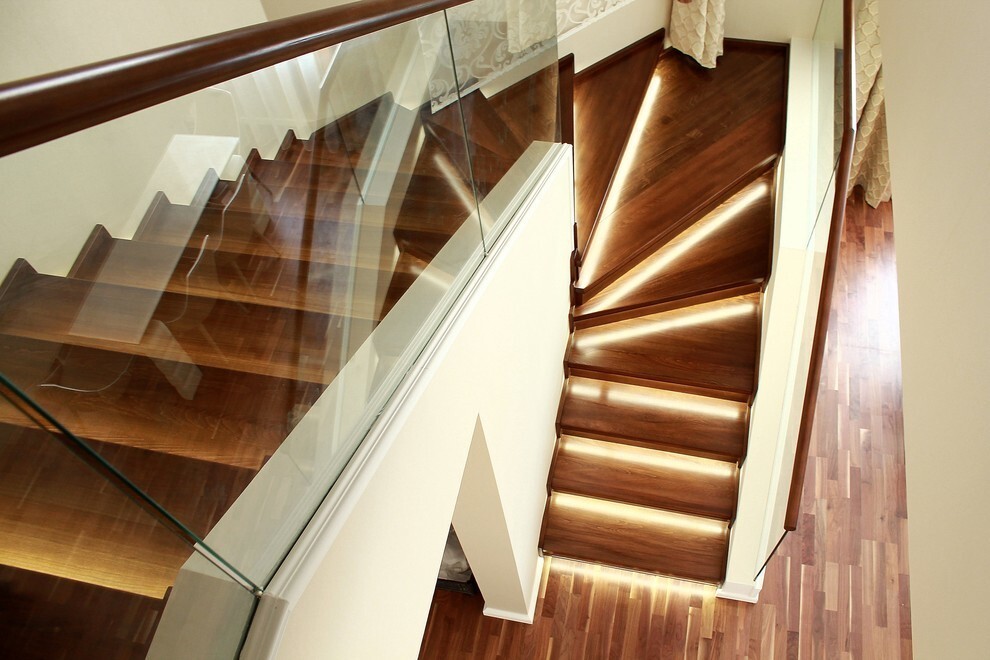

   Лестница с забежными ступенями фото

Соблюсти все эти требования, создав надежную, удобную и красивую забежную лестницу своими руками, можно только проведя предварительный расчет ее конструкции. В принципе, это дело несложное и вполне доступное для каждого технически мыслящего человека.

Расчет лестницы с забежными ступенями: основной принцип

Как и говорилось выше, рассчитать простую поворотную, Г-образную лестницу с забежными ступенями весьма несложно – по большому счету, речь идет о расчете высоты ступеней и определении их количества.

Выполняются такие расчеты весьма просто.

1. Для начала определяем высоту между полом первого этажа и низом перекрытия. Просто берем и меряем его посредством рулетки.
2. Полученную цифру делим на такое количество ступеней, чтобы расстояние между ними по высоте соответствовало требованию и находилось в пределах от 120 до 220мм. К примеру, если имеем высоту от пола до перекрытия равную 2500мм, то разделив ее на 20 ступеней, получим 125мм. По правде говоря, это несколько низкая ступень (несмотря на то, что размер в допуске), поэтому лучше попробовать добавить еще одну – поделив 2500мм на 21 ступень, получим уже 119мм. А если поделить 2500 на 22 ступени, то их высота уже составит 113,6мм. Можно пойти и в сторону уменьшения количества ступеней – если их количество составит 19, то высота между ними получится равной 131,5мм. Если уменьшать количество ступеней еще на единицу, то высота увеличится уже до 138,8 мм. В общем, правильных вариантов расчетов, не выбивающихся за рамки требований, может быть много, и здесь самое главное – найти для себя самый удобный вариант. Практика показывает, что оптимальной высотой ступеней является расстояние порядка 180мм, а это в нашем случае соответствует примерно 14 ступеням.

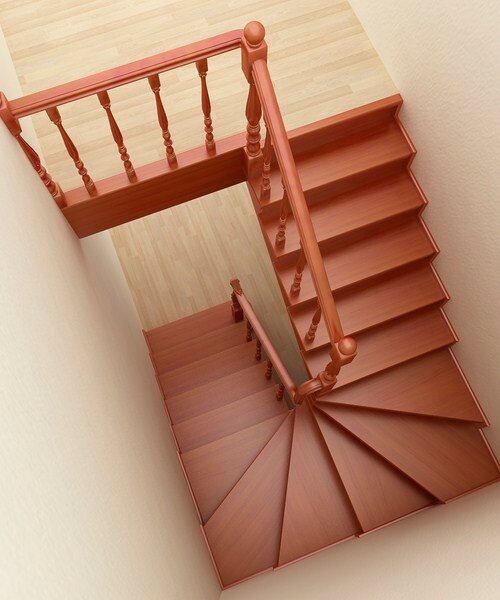

   Расчет лестницы с забежными ступенями фото

3. Есть и такое понятие, как угол наклона лестницы. Сами понимаете, что по слишком крутой лестнице взбираться на второй этаж не очень удобно. Именно по этой причине рассчитать придется и его. Вернее не рассчитать, а определить – делается это исходя из ширины и количества ступеней. По сути, здесь нужно определить не сам угол, а расстояние по горизонтали от верхней точки крепления лестниц до нижней – подогнать ширину ступени в соответствие этому расстоянию. Или, наоборот, задав оптимальную ширину ступеней (200-280мм) и умножив ее на количество ступеней, определить расстояние. В нашем случае 250*14= 3500мм. У вас имеется такое расстояние? Думаю, что нет. Придется сокращать ширину ступеней и немного увеличивать расстояние между ними.

В общем, для несведущего человека это настоящая головоломка, решать которую проще в обратном направлении и исходить не из требуемых размеров, а из имеющегося для лестницы пространства. С одной стороны это не совсем правильно, но таким образом из лестницы можно выдавить максимум. Побочная сторона такого подхода к делу – это сильная крутизна лестницы. В такой ситуации стандартный прямой марш оборудовать специальными ступенями под названием гусиный шаг.

Лестница с забежными ступенями своими руками: особенности изготовления

Конструкция забежной лестницы считается сложной – ее весьма трудно рассчитать и так же непросто изготовить своими руками. Но, как говорится, для мыслящего человека, нет ничего невозможного – изготовление лестницы с забежными ступенями в этом отношении не является исключением. Здесь главное – правильно продумать последовательность работ, которую условно можно разбить на два основных этапа.

1. Поворотная, забежная часть. Для начала здесь нужно рассчитать место установки угловой опоры – как правило, оно определяется исходя из ширины лестницы (800 и более миллиметров). Если забежная часть конструкции располагается в углу, то это расстояние необходимо отступить от обеих стен. Вообще расположение забежных ступеней в углу намного облегчает процесс изготовления такой лестницы – ступени в таком случае можно крепить непосредственно к стене, что и делается следующим этапом. Один их конец привязывается к опоре, а второй к стене – после того, как поворотные ступени или их металлический каркас будут смонтированы, смело можно будет переходить к маршевой части лестницы.

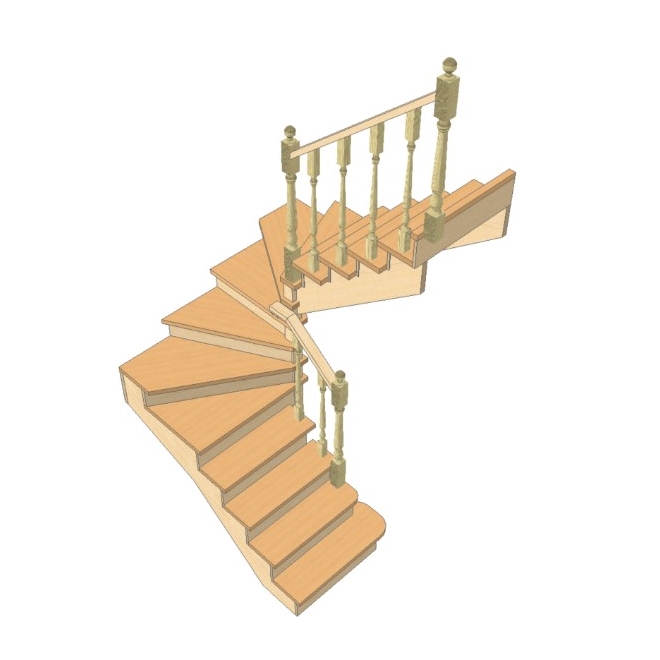

   Как сделать лестницу с забежными ступенями фото

2. Прямой лестничный марш. Здесь ничего сверхъестественного нет, и все работы производятся стандартно, то есть сначала устанавливаются несущие конструкции (косоуры), а потом на них укладываются ступени. Единственная сложность, которая здесь может возникнуть, это крепление косоура к опоре забежной части лестницы – в принципе, если каркас варится из стали, то это не проблема. Для деревянной лестницы в опоре придется выбирать выемку, а на косоуре делать шип.

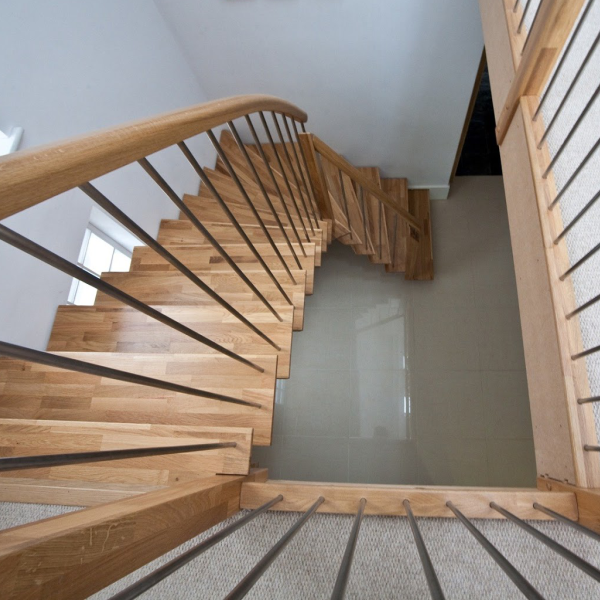

   Металлическая лестница с забежными ступенями фото

И завершает процесс изготовления лестницы с забежными ступенями такой процесс, как установка балясин и перил. О том, как это делается, можно почитать в других статьях нашего сайта.

И в заключение темы о том, как изготавливается лестница с забежными ступенями, скажу несколько слов о материалах, из которых она изготавливается. В принципе, здесь все, как и в случае с лестницами других конструкций – самыми распространенными вариантами является металл, древесина и их комбинация. Проще всего в плане крепления отдельных элементов и вообще монтажа изготовить лестницу на металлическом каркасе – с деревом дела обстоят несколько сложнее, так как для работы с ним необходима масса специализированного оборудования. В первом варианте понадобится только болгарка и сварочный аппарат – в противовес этому преимуществу можно выдвинуть такой недостаток, как скрипучесть, происходит это из-за комбинирования материала – как ни крути, а все равно придет тот час, когда появятся скрипы.

Автор статьи Александр Куликов

Лестница с забежными ступенями, конструкция забежной лестницы, особенности

Забежными называют проступи, где внутренняя сторона уже наружной.

Допустимая ширина (см), установленная строительными нормами

• узкая часть — не меньше 10;
• по центру — не меньше 20;
• широкая сторона — не больше 40.

Данные размеры обеспечивают удобство ходьбы, поскольку ногу при спуске и подъеме ставят ближе к краю проступи, то есть, к ее широкой части. Забежные ступени используют в поворотных и криволинейных конструкциях для организации поворота, что делает лестницы более компактными.

Виды маршей с забежными ступенями

Г-, П- образные — на тетивах, косоурах. Их строят, когда нет места для одномаршевой лестницы на второй этаж. Поворотная площадка прибавляет конструкции лишние метры. Чтобы этого избежать, используют забежные ступени. Лестница становится более компактной, а угол разворота — на 90, 180 градусов — менее заметным для идущего человека, но не в ущерб безопасности передвижения. Такие марши можно ставить вдоль стены, а свободное подлестничное пространство использовать для полок, шкафчиков или оборудовать там комнату отдыха, санузел.

S-, С-образные. Криволинейные системы заказывают для домов с нестандартной планировкой. В них сочетается несколько маршей, типов каркасов и опор, включены тетивы, косоуры, разные несущие радиусные, подиумные и забежные проступи, образующие нужную форму. Такая лестница визуально расширяет пространство. Но криволинейны марши — сложные в расчете и монтаже. Для изготовления нужен гибкий, пластичный, прочный материал.

Винтовые — круглые, квадратные. Можно монтировать в условиях ограниченного пространства, в центре помещения, возле стены. Их ставят, как главные и вспомогательные конструкции. Способ крепления ступеней:

• вокруг центрального опорного столба;
• на спиральных тетивах, с опорой на ограждения;
• с опорной стойкой и креплением на соседнюю стену;
• консольное крепление на обводную трубу.

При чрезмерной экономии пространства винтовые модели по комфорту подъема уступают маршевым. Если проем слишком узкий (меньше 80 см), по ним тяжело переносить габаритные предметы. Обязательное требование — наличие прочных ограждений, особенно, если в доме проживают дети и люди преклонного возраста. Гарантия безопасности винтовых систем — соблюдение рекомендованных размеров проступей, высоты шага (15-20 см).

Выбирая тип лестницы, учитывайте размеры проемов:

• 935х650 мм — спиралевидная не войдет, монтируют только складные или приставные чердачные лестницы;
• 1200х900 мм — для малогабаритных, с поворотом на 90 градусов в малопосещаемые помещения;
• 2300х800 мм — любая форма, с различным способом крепления забежных ступеней.

Из чего сделать лестницу с забежными ступенями

Надежность конструкции зависит от грамотных чертежей и расчетов, качества материалов, крепежа. Традиционно в домах ставят бетонные, деревянные, металлические, комбинированные системы. Популярностью пользуются марши из массива разных пород дерева и комбинированные — на металлическом каркасе с деревянными, стеклянными ступенями. Металлокаркас может быть сварным или сборным.

Особенность деревянных лестниц — экологичность, красивая текстура и цвет, не требующий дополнительной отделки. Их устанавливают после отделочных работ. За ними нужен периодический уход — обработка защитными составами, обновление декоративного покрытия. Изделия из плохо высушенной древесины могут деформироваться, в результате чего лестница будет скрипеть, расшатается крепеж. Некоторые породы, например, бук, не рекомендуют использовать в помещениях с повышенной влажностью. Конструкции из дерева нельзя устанавливать ближе, чем на метр, к отопительному оборудованию, источнику открытого огня.

Марши на металлическом каркасе более практичны:

• можно монтировать, когда есть стены и перекрытия, в любом месте, в каменных и деревянных домах. Скорость сборки — от 3-6 часов (модульные конструкции) до 2-4 дней;
• металл обладает хорошей пластичностью, ему легко придавать различные формы при строительстве винтовых лестниц, гнутых оснований;
• отличаются от деревянных конструкций повышенной прочностью, жесткостью, не рассыхаются, не деформируются, не скрипят;
• надежная защита от ржавчины — качественная покраска, особенно в местах сварки;
• варианты отделки — дерево, ковка, стекло, террасная доска, ламинат и другие материалы, сочетающиеся с интерьером.

За счет забежных ступеней в узкий проем можно поместить удобную маршевую или спиральную лестницу, с плавным поворотом. При правильном расчете размеров проступей и высоты шага, вы не будете сбиваться при ходьбе, ваша стопа будет твердо стоять на поверхности. Если из-за нехватки места марш получился не слишком удобным, поставьте прочные ограждения, чтобы защититься от случайного падения.

Основы Инструмента Лестницы — Как Создавать Лестницы с Эква…

В предыдущей статье мы объяснили, как сегменты лестницы и повороты работают в целом. В этой статье мы покажем вам 2 примера того, как их использовать для создания лестниц с равноугольными забежными элементами, и объясним, как в целом работает этот тип забежных элементов.

Принцип работы наматывающего устройства с равными углами

Основное правило этого типа наматывающего устройства заключается в том, что сначала он позиционирует первый и последний стояки наматывающего устройства (на основе заданного вами смещения), а затем делит угол между ними на столько равных частей, сколько вы определили. Первый и последний стояки всегда будут перпендикулярны (90°) до пешеходной линии.
См. GIF ниже, показывающий процесс:





О параметрах намотки

Здесь вы можете управлять свойствами намотки. Вы можете открыть диалоговое окно «Параметры забежного устройства» либо из раскрывающегося меню в настройках выбора лестницы, либо щелкнув угол (узел поворота) лестницы и выбрав «Параметры типа поворота» в палитре «Pet».

Метод деления

В правом верхнем углу находятся настройки метода деления. Здесь вы можете выбрать один из 4 методов разделения из выпадающего меню, которое открывается, когда вы нажимаете маленькую стрелку рядом с ним.

• Фиксированное количество ступеней: Используйте это, если вы точно знаете, сколько ступеней вам нужно в наматывающей машине. Вы можете ввести количество ступеней в поле ниже.
• Максимальное количество ступеней: Используйте это, если вы хотите, чтобы ARCHICAD рассчитывал количество ступеней в забежке, и вы хотите, чтобы в забежке было как можно больше ступеней (на основе других ваших правил лестницы).
• Оптимальная ширина ступеней: Используйте это значение, если у вас нет точного числа ступеней, вы просто хотите, чтобы ARCHICAD нашел оптимальное количество ступеней на основе ваших настроек длины ступеней.







ПРИМЕЧАНИЕ: В любом направлении может быть не менее 1 ступени, поэтому в намотчике всегда будет не менее 2 ступенек.



Смещение подступенка от угла

Здесь можно определить расстояние первого и последнего подступенка от угла забежного элемента (для справки см. рисунок выше). Эти значения могут быть либо фиксированными, либо они могут быть минимальным расстоянием, и позволить ARCHICAD рассчитать требуемое расстояние (его также можно установить равным 0, если вы вообще не хотите никакого смещения). Вы можете выбрать один из этих двух методов, если щелкнете маленькую стрелку рядом с настройкой.

Расстояния могут быть определены либо в рабочих единицах (м, мм, дюймах и т. д.), либо в общей длине (например, 0,5*прохода). Вы можете переключаться между двумя методами с помощью маленькой стрелки рядом с числовыми полями.







ПРИМЕЧАНИЕ: Если местные правила требуют, чтобы два расстояния в сумме составляли 1 Проход, ARCHICAD может вычислить его автоматически, если вы установите флажок «Сумма = 1 Проход».



Г-образная лестница Пример

В этом примере мы построим L-образную лестницу с сегментами, являющимися стандартными «маршами», и поворотом, являющимся «изгибом с равными углами».

1. Откройте диалоговое окно «Параметры лестницы по умолчанию» и настройте высоту этажа и правила лестницы в соответствии со своим вкусом или местными стандартами.
2. Для параметра «Тип поворота» выберите «Забежное устройство с равными углами» и настройте его параметры в соответствии с вашими потребностями, нажав кнопку «Параметры типа поворота» (рядом с ней). и 0,5 длины от угла.
3. Теперь все, что осталось сделать, это разместить L-образную лестницу тремя щелчками мыши в 3D или на плане этажа. Вы можете увидеть, как наши правила применялись ниже.




ПРИМЕЧАНИЕ. Если результат не совсем такой, как вы ожидали, вы можете точно настроить параметры подъема в диалоговом окне «Параметры лестницы» или щелкнув угол (узел поворота) и выбрав «Параметры поворота» в диалоговом окне «Параметры поворота». Палитра домашних животных. Вы можете узнать больше об этом здесь.



Пример U-образной лестницы

В этом примере мы построим U-образную лестницу с сегментами и поворотами, которые являются «забежчиками с равными углами».

1. Откройте диалоговое окно «Параметры лестницы по умолчанию» и настройте высоту этажа и правила лестницы в соответствии со своим вкусом или местными стандартами.
2. В поле «Тип токарной обработки» выберите «Наматывающее устройство с равными углами» и настройте его параметры в соответствии с вашими потребностями, нажав кнопку «Параметры типа токарной обработки» (рядом с ней). Мы знаем, что хотим иметь 4 ступени, и мы собираемся использовать сегменты подъема, чтобы определить конец поворота, поэтому нам не нужно смещение.

3. На плане этажа (или в 3D-виде) нажмите, чтобы начать рисовать лестницу.
4. После рисования первого марша измените тип сегмента в палитре питомцев на «Намотчик с равными углами» и нарисуйте 3 сегмента поворота.
5. Снова выберите тип сегмента «Полет» на палитре питомцев и закончите лестницу.
   Ниже показано, как применялись наши правила. В случае забежных сегментов смещение рассчитывается от конца сегмента, а не от угла.




ПРИМЕЧАНИЕ. Некоторые комбинации правил и поворотов могут не работать с этой формой лестницы, так как их правила противоречат друг другу. В этом случае панель Solver должна появиться и предложить вам альтернативы.



Винтовая лестница 90° Размеры и чертежи

Здания

>

Лестницы

Винтовая лестница 90° делает поворот на 90° к следующему уровню. Лестница позволяет пользователю повернуть за угол и изменить направление. Основное преимущество 9Винтовая лестница 0° над прямой лестницей с плоской площадкой заключается в том, что винтовая лестница 90° экономит гораздо больше места. Забежные ступени — это ступени, которые с одной стороны уже, чем с другой, и когда для поворота угла на 90 ° используются три ступени, средняя ступенька называется намоткой воздушного змея, поскольку она выглядит как четырехугольник в форме воздушного змея.

Винтовая лестница на 90° делает поворот на 90° к следующему уровню. Лестница позволяет пользователю повернуть за угол и изменить направление. Основное преимущество 9Винтовая лестница 0° над прямой лестницей с плоской площадкой заключается в том, что винтовая лестница 90° экономит гораздо больше места. Забежные ступени — это ступени, которые с одной стороны уже, чем с другой, и когда для поворота угла на 90 ° используются три ступени, средняя ступенька называется намоткой воздушного змея, поскольку она выглядит как четырехугольник в форме воздушного змея.

Обновление до Pro

*В разработке*

Высота:

Ширина:

Глубина:

Длина:

Вес:

Ступени намотки:
Узкий конец (мин.): 6” | 15 см
Пробег протектора (мин.): Должен соответствовать требуемым размерам протектора 12” | 30,5 см внутрь от узкого конца

Ширина (мин.): 36” | 91,4 см
Высота (макс.): 7” | 18 см
Пробег (мин.): 11” | 28 см
Посадка (мин.): 36” | 91,4 см
Высота поручней: 34–38 дюймов | 86,5–96,5 см

Характеристики

Чертежи включают:
90 ° Полная лестница на стороне лестницы, сторона (человек), спереди, план
