Как сделать мангал из газового баллона: разметка, раскрой, сборка

Старые ненужные газовые баллоны встречаются то тут, то там. Кто-то пройдет мимо, а пытливые мастера обязательно найдут им применение. Из этой статьи вы узнаете, как сделать мангал из газового баллона своими руками.

Один вариант – простая открытая жаровня. Второй – приспособление три в одном: мангал, барбекю, гриль. При открытой крышке можно пожарить, все, что душе угодно. При закрытой – запекать или коптить продукты.

Плюсы и минусы мангала из газового баллона

Основные плюсы, на которые ориентируются мастера, решившие сделать подобную конструкцию:

  • невысокая стоимость при достойном качестве материала;
  • возможность одновременного приготовления большого количества продуктов;
  • разнообразие способов готовки;
  • долговечность.

Минусы:

  • необходима осторожность при изготовлении шашлычницы;
  • значительный объем работ;
  • громоздкость и большой вес конструкции,что затрудняет перемещение;
  • неравномерность прожарки продуктов;
  • значительный расход угля;
  • не слишком привлекательный внешний вид после нескольких использований.

Несмотря на множество минусов, плюсы все же перевешивают, что подтверждается появлением всё новых разновидностей мангалов из баллонов на просторах страны.

Какие бывают баллоны, и какой выбрать

Пропановые

Самые популярные – цилиндрические пропановые сосуды бывают самых разнообразных размеров. Используются для приготовления пищи и в строительстве.

Для изготовления жаровни подходят несколько типоразмеров:

  • объем — 27-65 л,
  • диаметр — 300, 376 мм;
  • длина – 0,6-1 м.
  • толщина стенки — 2,5-3,5 мм.

Самый ходовой – емкостью 50л имеет диаметр 300, длину 970 мм. Для изготовления портативной шашлычницы берут 27л баллон того же диаметра длиной 600 мм.

Устройство пропанового баллона

Кислородные

Кислородные емкости сразу можно узнать по голубому цвету, в который окрашен корпус, а также маркировке «Кислород». Наибольшее распространение при газовой сварке и резке получили емкости вместимостью 40 л.

Кислородные баллоны имеют толщину стенки 5-7 мм и сравнительно небольшой диаметр — 219 мм при значительной длине.

Длина 40 л емкости 1,39 м, диаметр 219 см

Толщина стенки положительно влияет на приготовление блюда, а вот функционал неглубокой жаровни немного ограничен.

Из кислородного баллона получится отличная открытая шашлычница, которая быстро обжарит продукты до румяной корочки. Запекать стейки на решетке в закрытом приспособлении тоже получится. А вот для целой курицы или крупного куска мяса места под крышкой будет недостаточно.

Для изготовления барбекюшницы больше всего подходят 20-ти и 25-литровые емкости. Длина корпуса- 0,73 и 0,9 м соответственно.

Автомобильные

Автомобильные баллоны, установленные в ГБО автомобиля, по конструкции несколько отличаются от бытовых газовых. Они не имеют сварных швов.

Виды автомобильных газовых баллонов

У метановых вентиль традиционно размещен на торце. У пропанобутановых емкостей горловина находится на боковой поверхности. Это идеальное место для установки круглого термодатчика. Самый ходовой — 27 л баллон диаметром 376 мм.

Для изготовления шашлычниц подходят только баллоны из углеродистой и легированной стали. Полимерно-композитные баллоны для этой цели не используют.

Из-под фреона

Большинство фреоновых баллонов – одноразовые, поэтому найти их не сложно. Высота от 30 до 40, диаметр 24,5 см. Толщина стенок всего 1-1,5 мм – это маловато для нашей задачи. Один круговой сварной шов проходит посредине корпуса.

Если вы все же решите сделать компактный портативный мангал, печку или коптильню из фреонового баллона – ищите оранжевый с маркировкой «404». Он самый толстостенный — 2 мм. Еще есть баллоны для сбора и утилизации фреона с толщиной стенки 2,8 мм, но ими не разбрасываются.

Самый толстостенный из фреоновых баллонов — 404 оранжевый

Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

При работах поблизости не должно быть открытого огня, а также курильщиков.

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра.

Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

Чертежи и схемы

Чертеж мангала из газового баллона 50 л

Гриль из газового баллона своими руками – самая распространенная модель мангала из газ баллона

Самый распространенный вариант шашлычницы – мангал, барбекю, гриль, соединившиеся в одном 50 л пропановском баллоне. Это приспособление закрывает практически все потребности дачного кулинара, за исключением холодного копчения.

С его помощью можно:

  • жарить шашлык на шампурах на жарких углях;
  • готовить барбекю на ручных съемных решетках;
  • жарить стейки, грибы, овощи на стационарно установленной в жаровне чугунной решетке;
  • запекать мясо или рыбу на решетке под опущенной крышкой в режиме барбекю при невысокой температуре;
  • коптить продукты под крышкой горячим способом;
  • готовить в казане или сковороде, установив подставку для них.

Общее описание конструкции

Мангал цилиндрической формы имеет откидывающуюся крышку, установленную на петлях. Она обязательно снабжается удобной ручкой, а также упором, поддерживающим ее в открытом положении.

3 в 1: мангал, барбекю, гриль

Решетки опираются на полочки, которые приваривают внутри. Это также придает жесткости всей конструкции.

Все чаще на крышке мы видим термодатчик, показывающий температуру в жаровне.

Для поддува воздуха в нижней цилиндрической части корпуса прорезают щели.

Другой вариант – отверстия с заслонками в нижних частях сферических днищ. Несмотря на то, что нужно приложить больше сил для изготовления заслонок, это решение расширяет функционал приспособления и позволяет:

  • коптить продукты;
  • регулировать жар углей;
  • очищать мангал через них.

Несмотря на популярность, мастерство и смекалка умельцев постоянно совершенствуют эту удачную модель, которая приобретает все больше полезных эксплуатационных качеств.

Для более равномерного распределения жара по сечению цилиндрической части по дну корпуса прокладывают уголок с отверстиями. Воздух, заходящий из отверстий по бокам или снизу корпуса, проходит по желобу, поступая через отверстия в нем к углям.


Разметка газ баллонов под мангал

Разметку лучше сделать до вскрытия пропанового баллона. Линии удобно чертить прямо на корпусе карандашом, маркером или мелом.

В 50 л баллоне отправной линией будет продольный сварной шов. Размеры откладываем по обе стороны от него.

Разметка 50 л баллона, развертка

Пошаговая инструкция по разметке:

  1. От продольного шва откладываем в обе стороны по 10 см. Получаем линии, на которых будут прсверлены отверстия для поступления воздуха.
  2. От полученных меток отступаем 14 и 24 см.
  3. Параллельно круговым швам в 1 см от них проводим линии. Получаем контур крышки.
  4. Отмечаем место установки петель и упоров.
  5. Размечают центры отверстий для поступления воздуха или контуры поддувал.

27л сосуд размечаем аналогично, начиная от продольного шва.

Для увеличения рабочей поверхности крышку вырезают с заходом на сферические днища. Так можно увеличить количество размещаемых шампуров с 4-5 до 6 штук.

Разметка 27 л емкости

Центры отверстий для выхода концов шампуров должны находиться на одном уровне с ручками. Их размечают и сверлят после пропиливания пазов под шампуры.

Как правильно разрезать газовый баллон под мангал

Несколько подсказок, чтобы все получилость:

  • Вскрытие емкости делают при помощи болгарки. В этом случае получаются ровные края.
  • Сначала удаляют опорный башмак.
  • При резке не стоит задевать заводские сварные швы, которые придают жесткость конструкции.
  • Первый продольный рез под крышку нужно сделать не до конца. Полностью углы пропиливают ножовкой после приварки петель.
  • Возле днищ резку нужно производить аккуратно рядом с круговыми швами так, чтобы не повредить установленные внутри кольца. Впоследствии прихватить их сваркой. Они не дадут проваливаться крышке вовнутрь.

После доступа к внутреннему объему для освобождения от старой краски нужно развести сильный огонь и обжечь заготовку в течение часа-двух. Зачистить металлической щеткой.

Емкость нужно тщательно осмотреть: есть ли ржавчина. Если металл сильно поврежден, изделие получится недолговечным: быстро проржавеет или прогорит.

Изготовление крышки

Выкраиваем крышку и получаем заготовку под мангал-гриль-барбекю

Из корпуса вырезают крышку, которая используется в процессе приготовления пищи и при хранении, защищая внутренний объем от накопления пыли.

  • Болгаркой выпиливают проем по размеченному контуру. При этом важно оставить недорез в уголках. Оставшийся металл будет удерживать крышку во время проваривания петель.
  • Зачищают места под петли, приваривают 2-4 петли.
  • Окончательно допиливают проем ножовкой по металлу, при этом крышка удерживается петлями.
  • Изнутри вдоль внутренних коротких сторон проема сваркой прихватывают кольца, которые будут опорой для закрытой крышки.
  • Возле петель с внешней стороны приваривают упоры, поддерживающие крышку в открытом положении.

Вместо упора можно использовать ограничитель, например, цепь, приварив ее к крышке и корпусу.

Мангал из маленького газового баллона 27 литров делают по схеме 50- литрового. Особенность раскроя – крышку вырезают с заходом на сферические днища.

Работы с корпусом

Если вы решили предусмотреть поддув воздуха во внутренний объем жаровни, это можно сделать такими способами:

  1. Самый простой – просверлить отверстия в нижней цилиндрической части.
  2. Прорезать щели в той же зоне с интервалом 5 см.
  3. Для поддувальных отверстий: вырезать в нижней части сферических днищ отверстия диаметром 10 см, снабдив их заслонками.
  4. Для вентиляционного желоба:
  • отрезают уголок 60х60 по длине корпуса, от одного поддувального отверстия до другого.
  • сверлят отверстия диаметром 10-12 мм через 5 см.
  • укладывают уголок на дно сгибом вверх.

Одно из этих решений понадобится, если готовить с закрытой крышкой. Если нет – их вполне можно пропустить.

Заканчиваем изготовление:

  1. Проем под крышку укрепляют стальной полосой (рекомендуется при длине сосуда более метра). Ее наваривают по периметру, удобнее с внешней стороны.
  2. Вырезают прорези под шампуры и ручку съемной решетки.
  3. На противоположной стороне отмечают центры отверстий для выхода концов шампуров и сверлят отверстия, учитывая ширину лезвия.
  4. Приваривают опоры для установки решетки. Для этого используют уголки или профтрубу 20х20 мм.
  5. Крепят ручки для переноски.
Отверстия для выхода концов шампуров

Прорези и отверстия обязательны лишь том случае, если вы будете закрывать крышку, используя шампуры и съемную решетку. Без них крышка не закроется плотно.

Если нет – вполне можно обойтись без нарезания пазов, используя шашлычницу так:

  • жарить на шампурах или съемной решетке при открытой крышке,
  • для копчения и запекания использовать решетку без ручки, которая не будет мешать закрыванию крышки.

Читайте также статью «Коптильня из газового баллона».

Изготовление опор

Если коробчатую шашлычницу можно установить на любую поверхность: кирпичи, стол или просто землю, то с мангалом из баллона так не получится. Для придания устойчивости округлой поверхности используем один из способов:

  • Находим готовое массивное основание и закрепляем жаровню. Это может быть любая подходящая вещь. Подставка для цветов, каркас металлического стола или стула, станина от швейной машинки – это далеко не полный список.
  • Самостоятельно изготавливаем ножки, подставку или кронштейн.

Жаровню к подставке нужно обязательно закрепить при помощи сварки или крепежа. Второй способ дает возможность при необходимости разбирать конструкцию.


Как сделать ножки для мангала из газового баллона

Быстро изготовить ножки для 27 л баллона можно так. К днищу под углом 10-15 градусов приваривают 4 гайки М10-12, удерживая их при сварке болтами.

На кусках арматуры 0,5-0,7 м с одной стороны нарезают резьбу или приваривают болты. Съемные ножки готовы.

Для 50 литровой емкости это довольно шаткая конструкция. Гайки и арматуру стоит взять диаметром побольше, а к нижним частям опор приварить перемычки и пятки, чтобы тяжелая конструкция не проваливалась в землю, не перекашивалась.

Подставка для мангала

Если подходящую подставку найти не удалось, простой метод – сварить ее из профильной трубы или уголка. При этом нужно учесть наличие откидной крышки, которая смещает центр тяжести назад.

Удобная подставка с ложементами из металлической шины равномерно распределит нагрузку от большого баллона.

Чертеж подставки с ложементами

Подставка каркасного типа обеспечивает устойчивость конструкции.
Учитывая, что барбекю из баллона – достаточно тяжелая конструкция, ножки снабжают пятками.

Конструкции с перемычками и пятками

Для надежности вместо прута берут профтрубу 20х20 или уголок 40х40 мм, приварив их крест-накрест либо вертикально, соединив перемычками.

Подставка из профильной трубы

Для облегчения перевозки одну пару опор заменяют колесами.

Мангал из баллона можно установить на стойку: отрезок трубы с пяткой или крестовиной. Для этого в нижней части мангала приваривают пластину с куском трубы, которая вставляется в стойку и крепится болтом насквозь. Подбирают массивное основание или крепят к земле анкерными болтами.

Подставка из трубы на массивном основании

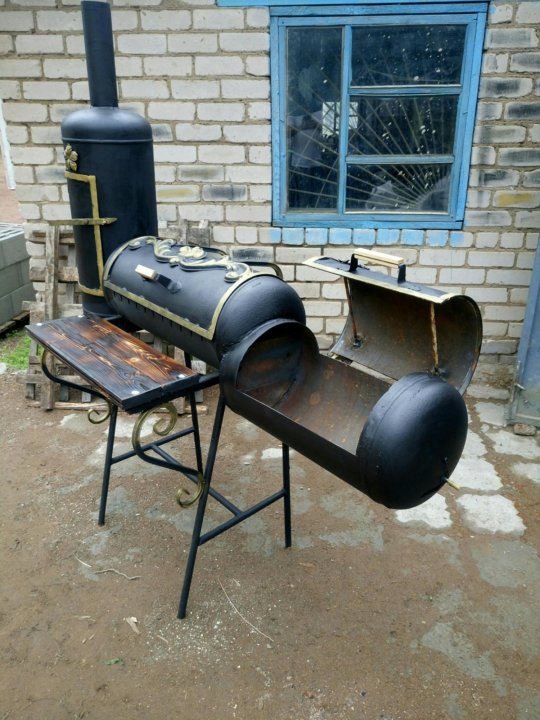

Читайте также статью, как сделать мангал-коптильню из трех баллонов.

Отделка мангала

После сборки мангал ждет окончательная отделка. Болгаркой и металлической щеткой зачищаются все неровности, погрешности сварки и резки.

Для придания изделию законченного вида его окрашивают. К сожалению, краска, даже огнестойкая, долго не держится, обгорает. Практичным покрытием можно назвать кузбасс лак по металлу и аналогичные составы на основе битумных смол.

Отделка коваными изделиями

Чтобы приспособление получилось красивым и радовало глаз, его украшают элементами ковки.

Элементы ковки: подставка, дровница, ручки, столик

Накладки, завитки, гнутые ножки, подставки, дровницы, ручки, фигурки притягивают взгляд и делают жаровню уникальной.

Мангал из баллона, украшенный ковкой

Фантазия подскажет, как добавить на днище несколько металлических обрезков, чтобы мангал ожил.

Оформление маленького мангала баллона

Барбекю своими руками из газового баллона

Самый быстрый способ сделать простое барбекю из газового баллона — разрезать емкость вдоль на две части.

Открытая жаровня для мангала из газового баллона без сварки

Все, что после этого нужно сделать – установить половинку открытой частью вверх. При изготовлении такой конструкции мангала своими руками можно обойтись без сварочных работ. Даже пазы для шампуров в этом варианте не обязательны.

При желании самодельный мангал по торцам снабжают ручками для переноски, которые могут исполнять роль столика или подставки под шампуры.

Над открытой жаровней есть возможность установки вертела.

Мангал барбекю с вертелом

Разновидность конструкции с крышкой получают, разрезая емкость вдоль в пропорции 2/3 к 1/3, скрепляя петлями.

В зависимости от размеров исходного материала получается изделие, которое вмещает от двух штук до трех десятков шампуров. Совсем маленькие или очень длинные емкости используют редко.

Среднестатистические длина 60-90 см вмещает 6-12 шампуров с крупными кусками шашлыка или две решетки.

Ниже уровня борта приваривают уголок или профильную трубу для опирания решетки.

Выше полочек сверлят отверстия и нарезают пазы для шампуров.

Мангал из автомобильного газового баллона, сделанный своими руками

Из емкости от ГБО получается компактная жаровня, которую можно легко переставить или перевезти. Объем работ при изготовлении мангала из автомобильного газового баллона меньший, потому что нет ни башмака, ни вентиля, которые нужно срезать.

Изготавливаем крышку:

  1. Располагаем корпус так, чтобы шов остался внизу.
  2. Извлекаем мультиклапан.
  3. От горловины отступаем 1 см, проводим линию крышки. Она будет заходить на 2 см за боковые швы с каждой стороны.
  4. Откладываем от первой линии еще 42 см, получаем вторую линию крышки.
  5. Делаем рез по первой линии.
  6. Привариваем петли.
  7. Вырезаем крышку полностью.

Важно: устанавливая петли, располагаем штыри так, чтобы они смотрели друг к другу или в разные стороны. Это не даст крышке съехать вбок в открытом положении.

Работаем с корпусом:

  1. Подвариваем опорные кольца.
  2. Отрезаем и привариваем 2 планки для установки решетки внутри барбекюшницы.
  3. Делаем прорези и сверлим отверстия для шампуров и поддува воздуха.
  4. Устанавливаем ручку на крышку. Ее можно взять готовую или сделать из деревянной заготовки и прута.
  5. Нарезаем и привариваем ножки, упор для крышки.
  6. В крышку на место мультиклапана монтируем термодатчик.

По желанию дополняем ручками для переноски, разделочным столиком, дровницей, крышей или навесом.

Совет. Скругленное дно шашлычницы затрудняет очистку золы и мусора, попавшего в жаровню. Чтобы упростить процесс из жести изготавливают специальный округлый совок. Такая форма позволяет удобно извлекать золу дна и загружать угли.

Мангал из кислородного баллона

Длинные, например кислородные баллоны, превращают в открытые мангалы другим образом. Их разрезают поперек и делают несколько шашлычниц. Один торец оставляют открытым или частично заваривают листовым металлом. В нижней части оставляют щель-поддувало, через которую удобно очищать жаровню от золы.

Мангал из баллона от фреона

Портативная барбекюшница из фреонового баллона на 4 шампура

Барбекюшницы из фреоновых баллонов получаются легкими и компактными, словно игрушки. Их с удовольствием берут на рыбалку и в походы.

Главный плюс — портативность, однако не стоит приспособление считать надежным или долговечным. Тонкий металл деформируется, а шашлычница может перевернуться, быстро прогореть.

Вертикальный мангал из газового баллона

В минутном видео смотрите короткий обзор вертикального мангала из газового баллона.

Фотогалерея: необычные варианты самодельных мангалов

Теперь вы знаете, как сделать мангал из баллона нескольких самых распространенных разновидностей. Смотрите также оригинальные примеры дизайна.

По описанной схеме мангал умудрились сделать даже из огнетушителя. Два шампура, но все же!

Диаметр 10 см, длина 46 см

Из баллонов получаются серьезные объекты в виде пушки, паровоза, грузовика, подводной лодки.

Попадаются в меру серьезные, и даже веселые персонажи. Особенно любимы свиньи, кабанчики и поросята различных модификаций.

Все, кто хрюкают

Добавьте и своему мангалу изюминку, которая сделает отдых еще приятней.

Мангал-коптильня из газового баллона: ТОП-3 конструкций


Побаловать себя и близких деликатесами или заготовить ароматные лакомства впрок помогают самые разные приспособления для копчения продуктов. Их приобретают, а также делают самостоятельно из металла или кирпича. Самым практичным самодельным вариантом стала коптильня из газового баллона, и вот почему.

Известно, что кирпич впитывает запах, например, рыбный, передавая готовящимся после него продуктам. Строительство кирпичной коптильни, приобретение современного смокера или самостоятельное изготовление толстостенной металлической коптилки обойдутся не дешево.

Зато можно найти пустые емкости из-под газа и поэкспериментировать с ними, приспособив под домашнюю коптильню.

Больше всего подойдут 50 л и 27 л пропановые баллоны.

Способы копчения

Для копчения применяют два основных способа: горячее и холодное. Они различаются:

  • по температуре, поддерживаемой в коптильной камере;
  • времени копчения продуктов;
  • сроку хранения продукта, прошедшего обработку.
ГорячееХолодное
Температура, оСдо 10019 — 25
Время, часы 4 — 824 — 72
Срок хранения, месяцы до 22 — 6
Отличия горячего и холодного копчения

Если температура или время готовки попадают между этими параметрами, получится блюдо полугорячего копчения.

Копчение рыбы

Для холодного копчения, которое длится несколько дней, продукты предварительно обрабатывают: засаливают или отваривают.

Принцип работы коптильни

При горячем копчении источник дыма и жара находится практически рядом с продуктом. Более низкая температура при холодном копчении обеспечивается расстоянием между ними 1 м и более.

Схемы горячего и холодного копчения

Дым, который образуюется при горении дров и ароматной щепы в топке, устремляется к выше расположенной трубе. При этом он проходит через один или два баллона, где располагают заготовки. Заслонки прикрывают, продукты выдерживают в задымленных камерах.

Примеры заслонок для поддувал

Тяга создается при помощи трубы и заслонок, которыми регулируют горение угля и плотность дыма.

Общее устройство

Придумано немало модификаций мангалов из газовых баллонов с коптильней, построенных фактически на одном принципе работы.

Приспособление состоит:

  • из коптильной камеры;
  • газогенератора или топки;
  • трубы;
  • системы задвижек;
  • опоры.
Отдельная коптильная камера — большой баллон, установленный вертикально. Газогенератор — маленький баллон

В зависимости от конструкции газогенератором может быть основной баллон-жаровня или отдельная емкость. В зависимости от способа копчения коптильной камерой может быть та же жаровня или отдельный баллон.

Коптильная камера и газогенератор в одном баллоне

Если вы планируете долго хранить продукты, понадобится холодное копчение. Это означает, что нужна отдельная коптильная камера с достаточно низкой температурой, что реализуется трех- или двухбалонными агрегатами.

Если блюда с ароматом дымка иногда разнообразят повседневное меню — больше подойдет горячее копчение. Конструкция будет состоять из одного или двух баллонов.

Проекты, схемы, варианты исполнения

Из 3-х баллонов

Для тройной конструкции подойдут такие комбинации емкостей:

Назначение емкостиОбъем, л
Жаровня50, 40
Топка27, 40
Камера холодного копчения50, 40, 27
Схемы коптилен из трех баллонов

Из 2-х баллонов

Приспособления из двух емкостей обеспечивают только горячее копчение.

Схемы коптилен из двух баллонов

Для двойной конструкции подойдут такие комбинации емкостей:

Назначение емкостиОбъем, л
Жаровня50, 40
Топка27, 40, 50

Из одного баллона

Варианты одинарной конструкции отличаются между собой только положением трубы и дополнительными элементами. Используют емкости 50 или 40 л.

Схемы коптильни из одного баллона

Как сделать мангал и коптильню из газового баллона — общие подсказки по изготовлению:

  • Чтобы камеры для копчения удерживали дым долгое время крышки и дверцы нужно плотно подогнать.
  • По этой же причине на мангале 3 в 1: мангал, коптильня, барбекю в газовых баллонах не рекомендуют сверлить сквозные отверстия для шампуров и поступления воздуха – через них будет уходить дым. Вместо этого делают задвижку, которую открывают при растопке, а потом регулируют плотность дыма.
  • В схемах горячего копчения труба должна быть достаточно высокой — не менее 1-1,5 м.

1. Гриль, смокер, мангал из 3 газовых баллонов своими руками

Коптильня-мангал из трех газовых баллонов – самая многофункциональная конструкция. На ней можно:

  • жарить на шампурах и решетке;
  • запекать на решетке;
  • коптить всеми способами;
  • готовить в казане или на сковороде, установив подставки.
Варианты приготовления мяса: жаренное, запеченное, копченое

Что нужно

Для изготовления коптильни-мангала из 3 газовых баллонов понадобятся:

  1. Две пропановые емкости по 50 л, диаметр 300 мм. Одна из них превратиться в жаровню, вторая – камеру холодного копчения.
  2. Один 27 л — из него сделаем газогенератор.
  3. Труба диаметром 120 мм, длина 1-1,5 м.
  4. Подходящая подставка или профильная труба для изготовления, колеса или колесики.
  5. Ручки, лучше деревянные — 3 для крышек и дверок, 2 для заслонок.
  6. Петли 6-8 штук.
  7. Цепь для удержания крышки.
  8. Подходящие крючки, решетки для жаровни и коптильной камеры или проволока для изготовления.
  9. Термодатчик для камеры холодного копчения.
  10. Поддон для стекающего жира.

Все размеры, как правильно промыть, разметить, раскроить емкости, а также изготовить крышку-дверцу, приварив петли, читайте в статье

Можно сделать небольшую камеру холодного копчения из 27 л газового баллона

Пошаговая инструкция

Будущие мангалы-коптилки из газовых баллонов изготавливают по универсальному алгоритму:

  1. На корпусах подготовленных емкостей размечают контуры крышек, дверок, отверстия для стыковки баллонов между собой, с трубой, для заслонок.
  2. Вырезают отверстия.
  3. Выкраивают крышку, дверцы, приваривают к ним петли, ограничитель, ручки.
  4. На внутренней поверхности баллона-жаровни приваривают упоры для решетки.
  5. Приваривают к 50 л баллону трубу.
  6. Сваривают все емкости между собой.
  7. Приваривают ножки или устанавливают конструкцию на подставку.
  8. Изготавливают и монтируют заслонки.
  9. Подбирают готовые или изготавливают самостоятельно решетки для жаровни и коптильной камеры.
Разметка

Разметку наносят маркером или мелом на корпусы емкостей.

Вырезание крышки, дверок, отверстий

В емкостях вырезают отверстия для сообщения баллонов, трубы, заслонок.

Делают первый рез крышки, приваривают петли, после чего вырезают крышку полностью. Эти операции повторяют для всех 3 баллонов.

Работы с жаровней

Упоры для решетки делают из профильной трубы 10х10 мм или уголка. Их приваривают двумя сплошными отрезками или несколькими фрагментами. Первый вариант придает жесткость конструкции, а также дает возможность устанавливать решетки разных размеров.

Установка трубы

Трубу приваривают к баллону для холодного копчения. Она необходима только для процесса копчения, поэтому можно делать ее съемной. Приварить отрезок стальной трубы длиной 20-30 см, а при работе коптилки удлинять насадкой. Съемную часть можно сделать из профильной, жестяной водосточной или гофрированной трубы.

Сварка баллонов

Баллоны сваривают между собой встык или через промежуточные отрезки из трубы.

Варианты соединения емкостей

Варианты взаимного расположения баллонов разнятся. Главное, чтобы топка оказалась ниже жаровни, а вертикальная коптильная камера выше нее.

  • Горизонтальная топка
  • Вертикальная топка
Установка ручек

На крышку жаровни устанавливают надежную ручку. Приваривают цепь-ограничитель открывания крышки или упор.

Ручка на жаровне. Термометр на камере холодного копчения

К дверцам топки и камеры холодного копчения и ответным частям крепят поворотные ручки, скобы или замки.

Установка регуляторов тяги

В верхней части трубы, а также между топкой и жаровней устанавливают заслонки с ручками, при помощи которых регулируют тягу и температуру коптилки.

Изготовление подставки

Подставку подбирают готовую или изготавливают из профильной трубы. Одну пару опор снабжают колесами.

Очень удобно, когда есть откидной столик, на котором можно подготовить продукты.

На подставке размещают дополнительные полки для посуды, угля или дров, а также крючки для кочерги, совка, щипцов.

Изготовление решеток

Для жаровни понадобится одна сплошная или две-три отдельные прямоугольные решетки. Второй вариант более универсален, потому что сняв одну из секций можно:

  • поработать с углями;
  • уложить шампуры или съемную решетку с ручкой;
  • установить накладку для казана или сковороды.

Решетку делают из двух отрезков профильной трубы и арматуры диаметром 4-10 мм. Также решетки вырезают из крупной металлической сетки, укладывая на приваренные упоры.

Еще в жаровню можно установить колосниковую решетку, которая отлично удерживает тепло.

Установка решеток на двух уровнях

Внутри камеры холодного копчения организовают 2-6 круглых решетчатых полочек, расположенных на разной высоте. Проще всего подобрать готовые круглые решетки.

Сделать их можно несколькими способами:

  1. Отрезки проволоки разложить так, чтобы концы образовали окружность. Поперек положить еще два отрезка и прихватить сваркой.
  2. Обрезать перфорированную или решетчатую конструкцию, например, арматурную сетку.
  3. Натянуть проволоку на обод.

На внутренних стенках приваривают упоры под полочки. Вверху устанавливают перекладины или крючки для подвешивания копченостей. Внизу – поддон для сбора капающего жира.

В газогенераторе поместится одна решетка. Ее форма зависит от ориентации баллона: круглая или прямоугольная.

Колосниковая решетка в газогенераторе

2. Конструкции из двух баллонов: 50 и 27 л

На мангале из двух газовых баллонов копчение происходит горячим способом. Продукты помещают только в основной 50 л баллон-жаровню либо в обе емкости. Летом угли в большом баллоне держат жар более суток. Если этого времени достаточно, для копчения задействуют обе емкости. Если нет – в жаровню периодически добавляют угли из баллона поменьше, который служит только топкой.

27-литровую емкость можно устанавливать как горизонтально, так и вертикально. В первом случае, пока в большом баллоне происходит копчение, на малом можно жарить шашлык. Во втором варианте получается печь для казана.

Особенности изготовления коптилки из двух баллонов

Изготовление коптильни из двух баллонов производят аналогично предыдущему варианту с такими уточнениями:

  • Дымоход приваривают к жаровне. Встречаются конструкции, с трубой, установленной вместо вентиля, выше него, на цилиндрической поверхности. Оптимальным вариантом, дающим лучшую тягу, считается место установки на днище, в его верхней точке. Он самый трудоемкий, однако, обеспечивает качество работы приспособления.
  • Для возможности готовить в казане одно днище 27 л бака срезают. Вместо него монтируют накладку для печи с кольцами или просто ставят казан. К полученной из днища крышке приваривают ручку.
  • Между баллонами и вверху трубы не забывают установить заслонки.

Для топки не обязательно использовать баллон. Ее можно сварить традиционной прямоугольной формы, соединив с баллоном-жаровней.

Вертикальная коптильня из газовых баллонов своими руками

Но на этом инженерная мысль не остановилась. Громоздкую конструкцию решили сделать более компактной, поставив вертикально. Теперь даже ножки не нужны. Правда, при этом затруднительно готовить шашлык, зато копчение пойдет полным ходом.

В этой схеме 27 л баллон-топка установлен на свой башмак-подставку, который срезать, как в предыдущих вариантах, не нужно. Над ним – 50 л емкость с трубой.

Пошаговая инструкция:

  1. На обоих баллонах вырезают дверцы, совмещая с установкой петель.
  2. Прорезают отверстия для соединения между собой и трубы.
  3. К большому баллону с одной стороны приваривают трубу. С другой устанавливают регулятор-заслонку.
  4. Сваривают две емкости через отрезок трубы.
  5. Устанавливают решетки.

3. Конструкция из одного баллона 50 л

Самая простая схема мангала коптильни из баллона – одна 50 л емкость, оборудованная трубой. Минимальный объем работ, времени, затрат на материалы, относительная компактность сделали эту конструкцию самой востребованной для тех, кому не нужно много копченостей.

А вот побаловать гостей шашлыком, а на следующий день – ароматной курочкой или рыбкой с дымком, которая сама приготовились за ночь – это да!

Особенности одиночного мангала коптилки из газового баллона своими руками :

  • труба должна быть длиннее, чем в первых двух вариантах,
  • с противоположного от трубы торца нужна заслонка.

Что можно приготовить

Функция копчения значительно расширяет возможности обладателя мангала — смокера из газовых баллонов. Шашлык, колбаски, стейки жарят, когда вместе собралась семья или компания друзей.

А когда гости наелись, можно не спеша заняться копчением, которое длится намного больше времени, чем приготовление шашлыка.

Что можно закоптить:

  • мясо, сало, птицу;
  • колбасные изделия;
  • рыбу и морепродукты;
  • сыр;
  • грибы;
  • фрукты, например, чернослив, оливки.

Как правильно пользоваться мангалом с коптильней

Как пользоваться приспособлением, только что введенным в эксплуатацию, для получения идеальных деликатесов вы быстро освоите сами. А для начала — несколько советов:

  • Для копчения продукты размещают на решетках или подвешивают, предварительно разжигая угли в жаровне и топке. В топку засыпают увлажненные щепу и опилки, которые создают дым. Все емкости закрывают. При копчении температуру внутри камеры регулируют при помощи заслонок, перекрывая или приоткрывая их.
  • Жарят шашлык на шампурах или любые продукты на решетке над жаркими углями с открытой крышкой. Тогда блюдо получается внутри сочным, а сверху — с румяной корочкой.
  • Чтобы запечь крупный кусок мяса или рыбы его быстро обжаривают на решетке с обеих сторон на жарких углях до образования корочки при открытой крышке. Крышку закрывают и томят продукт примерно один час. Это уже начальная стадия копчения.
  • Кусочки древесины или опилки в специальной емкости, помещенные под крышкой на решетке, придадут дополнительный аромат блюду. Горсть влажных опилок можно просто высыпать на угли.

Нельзя допускать образования очень густого дыма, который дает копоть, горечь и делает продукты слишком темными.

Какая щепа для чего подойдет

Чтобы результат копчения порадовал, щепа должна быть:

  • одинаковой по размеру, чтобы давать равномерный дым;
  • достаточно крупной — мелкая дает много гари, от которой вкус ухудшается;
  • увлажненной, чтобы сгорать постепенно, не высушивая продукт.

Несколько рекомендаций, которые сделают ваши блюда еще вкуснее или уберегут от разочарований:

  • Лучшей древесиной для удачного копчения считают осину, ольху, фруктовые деревья.
  • Щепу и опилки от хвойных найти гораздо проще, но лучше не использовать. От них получается много копоти, а продукт пропитывается едким несъедобным запахом.
  • При самостоятельной заготовке щепы нужно убирать из нее кору, подпорченную грибком или короедом древесину.
  • Перед применением часть щепы замачивают на 1-2 часа.
  • Для горячего копчения в топку и жаровню загружают влажную щепу, для холодного – опилки.
  • Оригинальный аромат добавят веточки кустарников, пряные травы. Попробуйте шалфей, мяту, розмарин, миндаль, эвкалипт, лавр.

Какая щепа лучше раскроет вкус блюда:

Ольхауниверсальна для всех продуктов, особенно хороша для жирной рыбы
Фруктовая: яблоня, слива, вишня, абрикос, персикподходит к большинству продуктов: мясу, птице, салу, овощам
Вишня, черешняптица, свинина, сыр, овощи
Грушанежирная рыба, дичь, мясо, сыр
Дубговядина, колбаски
Можжевельникмясо, сало
Букмясо, птица, колбаски, жирная рыба
Ясеньмясо, птица
Осинаобычно используется смесью

Проводите свои эксперименты, пробуйте сочетания.

Фото готовых конструкций

Полезное 9-минутное видео:

Горячее копчение, барбекю, гриль, мангал, печь для казана

Мангал из газового баллона, бочки, трубы изготовление своими руками, фото, видео

Главная » Разное » Как сделать мангал из газового баллона, бочки, трубы

Старый газовый баллон — одна из самых полезных вещей в хозяйстве. Что только из него не делают: и печки, и буржуйки, и барбекю и мангалы. а все потому, что форма почти готовая. Остаются небольшие переделки которые занимают всего несколько часов. Например, мангал из газового баллона своими руками можно сделать часа за три-четыре (это если ножки не делать).

При желании, мангал можно оформить очень привлекательно, например, в виде паровоза

Содержание статьи

Безопасная разборка

Перед тем, как приступать к работе с баллоном, из него обязательно нужно удалить остатки газа. Операция несложная, но надежно предотвращает возможные неприятности: емкость заполняют водой. Она вытесняет все пары и остатки.

Сначала откручивают кран, подключают водопроводный шланг и под небольшим напором подают воду. Когда весь объем будет залит полностью, можно начинать резать металл.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, заполненным водой. Разметили, и первым делом разрезаем по линии, к которой будет крепится крышка (смотрите на фото внизу). Только не забудьте: разрезая баллон, не доходите до круговых швов на 3 см.

Сделав разрез во всю длину этой линии остановитесь. Дальше резать пока не нужно: будем сразу приваривать петли.

Если сначала отрезать всю крышку, приваривать петли будет сложно: придется как-то фиксировать крышку, удерживать ее на одинаковом расстоянии. Одному это сделать нереально, нужен будет помощник. Остановившись после первого пропила по линии, легко сделать все одному.

Сделав первый надрез по верху крышки, сразу привариваем петли

Приварив петли, продолжаем работать болгаркой — отрезали дверь, а она поворачивается, а не падает. Теперь уже можно вылить воду из бака.

О том, как варить инверторным сварочным аппаратом, читайте тут.

Дальше, чтобы открытая крышка не заваливалась назад и не выламывала петли, привариваем по линии разреза между петлями куски уголка (смотрите на фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте какой есть — 40*40 мм или 50*50 мм.  Такие упоры нужны с обеих сторон крышки — справа и слева.

Расстояние, на которое будет открываться крышка, изменяют разогнув уголки. Подбираете такое расстояние, чтобы вам было удобно закрывать ее — не нужно было наклоняться вперед, доставая до ручки. Но в то же время, сильно вперед ее тоже нельзя подавать, чтобы она не захлопнулась и не стукнула по руке.

Привариваем кусок уголка между петлями — это будет стопор для крышки

Оставшийся нижний обод легко удалить, если сделать надрез. Боковые (круговые) швы желательно не трогать. В них проложены уплотнительные кольца, которые жестко держат всю конструкцию мангала. Именно поэтому при разметке крышки мы от них отступали несколько сантиметров: чтобы мангал был прочным и надежным.

На крышку приделываем ручку. Она может быть любой. Если есть что-то подходящее в «загашнике» используем, нет — можно приварить просто кусок выгнутой соответствующим образом арматуры. Только желательно приспособить еще кусок древесины, чтобы можно было рукой браться.

Следующий шаг при изготовлении мангала из газового баллона необходим для того, чтобы крышка не проваливалась внутрь. Для этого вырезаем из металла толщиной 1-3 мм полосу шириной около 3 см. И привариваем к вырезу в баллоне.

Изнутри по всему периметру привариваем полосу металла, которая не даст крышке провалиться

Далее по нанесенным ранее меткам просверливаем отверстия под шампура.

Ранее мы наносили метки через 8 см. Теперь по ним высверливаем отверстия

На другой стороне, на приваренной пластинке напротив каждой из дырок делаем пропилы. Это тоже место под шампура.

Следующий шаг — вырезать на донной части прорези для поступления воздуха. Конструкция мангала закрытая, и без этого гореть дрова и угли будут плохо. Потому переворачиваем мангал дном вверх, и от шва в обе стороны откладываем по 10 см. Далее от каждой из этих линий отложим еще по 10-12 см и тоже проведем линии. Получилось, что на равном расстоянии от центрального шва, у нас есть две полосы шириной 10 см. В этих полосах прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно делать не полосы, а сверлить дырки, но их должно быть много, и изготовление полос займет меньше времени.

Так выглядит разметка под отверстия для подачи воздуха

О том, почему отверстия не сделать на самом дне. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия на дне быстро забиваются жиром, перемешанным с золой и пеплом. Потом эта смесь сильно чадит, а через забитые отверстия воздух поступает очень плохо, приходится постоянно обмахивать дрова и угли и часто чистить отверстия.

Последний штрих — срезаем кран и завариваем отверстие.

Срезаем кран, накладываем заплатку и привариваем

Сам мангал из газового баллона уже готов. Осталось приделать ножки. Как — читайте на пару пунктов ниже.

То, что должно получится в результате: мангал из газового баллона с крышкой

Как сделать мангал из листового железа читайте тут.

Простая конструкция

Описанный выше вариант  удобный, но достаточно сложный в изготовлении. Можно все сделать проще. Самый простой способ — распилить пропановый баллон вдоль пополам, по краям нарезать углубления по шампура, насверлить в боках дырок для поступления воздуха и приделать ножки. Вот и вся работа.

Самый простой мангал из пропанового баллона

Если есть желание сделать мангал с крышкой, вторую половину приваривают на петли. А чтобы крышка не проваливалась, по наружной и боковой стороне к ней наваривают полосу металла 3 см ширины (в предыдущем варианте полосу варили к корпусу, а не к крышке).

Чтобы открытая крышка не падала, иногда в качестве стопора используют кусок цепи. Отрезок нужной длины приваривают справа и слева. Но вариант с упорами сзади гораздо более практичный: цепь путается и пачкается: при закрытой крышке она оказывается внутри мангала.

Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Мангал-бербекюшница

Не все и не всегда получается насадить на шампуры. Тогда нужна решетка для гриля или барбекю. Если вы хотите иметь что-то подобное, то вместо полосы металла по длинной стороне корпуса мангала приваривайте не полоску металла, а уголок 30*30 мм. Вы получите полочку, на которую можно будет класть решетку. Саму решетку можно сварить из прутка.

Мангал-барбекюшница из газового баллона

Как вариант — опору для решетки можно сделать, приварить чуть ниже уровня дверцы куски уголков 3-4 см шириной.

В видео показана конструкция мангала из трех газовых баллонов, который может быть и барбекю, и коптильней. Очень грамотная конструкция. Посмотрите! Полезно!

Изготовление бербекю из кирпича описано тут.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры.  Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

Мангал из газового баллона своими руками

Лето… В воображении сразу возникает отдых за городом с непременным шашлыком.  Магазины наперебой предлагают необходимое оборудование, но есть альтернативный вариант, простой и долговечный– изготовить мангал из газового баллона своими руками. При отсутствии в собственном хозяйстве его можно поискать по объявлениям, купить в пунктах вторичный черный метал или у соседей по даче.

Преимущества и недостатки мангала

У мангала, переделанного из газового баллона, целый ряд преимуществ перед покупными образцами. Переделки практичны, оригинальны, изготавливаются с большой выдумкой.

Достоинства мангала:

  • Универсальность –можно приготовить шашлык, гриль, барбекю, запечь овощи, использовать в качестве коптильни
  • Закрывается крышкой, мясо равномерно обжаривается и остается сочным, угли тлеют дольше, поэтому остывшее блюдо можно подогреть
  • Толстостенные металлические стенки хорошо держат тепло, устойчивы к деформации
  • Сделать мангал из газового баллона своими руками проще, в магазине выбор изделий ограничен, предлагаемые образцы либо дороги, либо примитивны и ненадежны

Критические замечания сводятся к тому, что на полукруглом дне неудобно раскладывать дрова. Тонкие ценители также считают, что аромат мяса при такой форме раскрывается не полностью. Из-за громоздкости хранение подобного мангала в квартире или вывоз на природу в багажнике машины затруднительно либо вовсе невозможно.

Размеры мангала из баллона

Для изготовления берут пропановый баллон вместимостью 50 л. Менее емкий мангал получится из баллона объемом 27 л. Конструкция включает от одного до трех баллонов.Высоту подбирают таким образом, чтобы работа с углями или шампурами не доставляла проблем. Как правило, расстояние от поверхности земли до шампуров не превышает 1 м.

Чертежи и схемы мангалов из баллона

Стандартная схема. Одна баллонная конструкция, предназначена для шашлыка, гриля, барбекю.

Чертеж мангала из газового баллона со стандартной схемой

Мангал с казаном.Дополнительно предусмотрена печь, на которую ставят толстостенный котел с полукруглым дном для приготовления плова или супов.

Мангал с вертелом.Используется для приготовления больших кусков мяса. Вертел устанавливается на стойках, для вращения подключается переносной электродвигатель.

Смокер. Вариант с коптильней, состоит из двух или трех последовательно соединенных баллонов. Включает дымогенератор, гриль и коптильню.

Чертеж мангала из двух газовых баллонов

Из чего сделать опоры для мангала из газового баллона

Подходящий материал для опор – профильная труба прямоугольного сечения, квадратный пруток, уголок. Иногда берут станину от швейной машинки старого образца с ножным приводом. Основное требование к опорной конструкции – надежность и устойчивость.

Варианты опорной конструкции:

  • С двумя ножками. Из трубы или прутка сваривают опорную раму, похожую на сечение двутавра. В перекрестьях двутавра приваривают вертикальные ножки.
  • С четырьмя ножками. Опоры ставят вертикально по углам, внизу стягивают перемычками. На перемычках устанавливают полочку для дров или посуды.Можно сделать две полочки, верхнюю и нижнюю. Если к двум ножкам прикрутить колесики и приделать рукоятку для приподнимания и транспортировки, мангал станет перевозным.
  • Х-образная. Напоминает козлы для распилки дров.

Для установки баллона сверху на опорах монтируют раму либо крепят дуги из полосы.К раме можно дополнительно присоединить столик, удобнее сделать его складным.Рама из профильной трубы подходит для установки съемного столика на уголках или хранения шампуров.

Мангал из газового баллона своими руками по шагам

В приведенной ниже пошаговой инструкции изложено примерное руководство, как изготовить мангал по стандартной схеме.

Подготовка баллона

Перед началом преобразований подготавливают необходимые материалы, средства защиты, противооткатные автомобильные упоры для удобства работы. Потребуется сварочный аппарат, болгарка, дрель, измерительный и разметочный инструмент.

Удаление конденсата

Перед тем как сделать мангал из газового баллона,из емкости надо обязательно удалить весь оставшийся газ. Даже простоявший несколько лет с открытым вентилем баллон представляет опасность, потому что газ впитывается в металлические стенки.Из баллона извлекают вентиль, стравливают остатки газа, заполняют емкость водой и оставляют на сутки-двое. Воду сливают, а после разметки для безопасной резки заливают повторно.

Разметка

Баллон размечают мелом или узким малярным скотчем.Замеряют длину окружности шнуром или рулеткой, полученный результат делят на 4 части.

Отступают одну часть от продольного шва по окружности и наносят по линейке или уровню параллельную шву линию. На ней будут намечены отверстия для острых концов шампуров.

Теперь отступ на одну часть делают в противоположную от шва сторону и наносят еще одну параллельную линию. Тут пройдет вырез передней части крышки.Продольный шов расположится в самой нижней точке будущего мангала.

От линии отверстий для шампуров делают отступ 100 мм в сторону линии переднего выреза и наносят еще одну параллельную черту. По этой черте пропилят вырез для задней части крышки с петлями.

От поперечных швов на торцах баллона делают отступ 25–30 мм по направлению к центру и соединяют уже размеченные линии передней и задней части. По этим двум нанесенным чертам в дальнейшем сделают вырезы боковых сторон крышки.

На линии для шампуров наносят крайние метки сверления отверстий с небольшим отступом от боковых сторон в сторону крышки. Промежуточные метки располагают между ними на равном расстоянии через каждые 60–80 мм.

Отметки поперечных поддувальных прорезей для подачи воздуха делают на расстоянии 80–100 мм от дна по окружности. Снизу они быстро забьются углями и воздух перестанет поступать. Ориентировочное расстояние между соседними прорезями 50 мм, длина прорезей 100 мм.

Разрезка баллона

Для полной безопасности рекомендуется резать емкость, заполненную водой. Первоначально болгаркой вырезают горловину вентиля, отрезают защитный колпак, если он есть, и опорный башмак. Иногда башмак вместе с вентилем оставляют.

Так мангал удобно переносить, на вентиль можно что-то вешать, но смотрится подобная конструкция не слишком эстетично.

Прорезать крышку начинают с той стороны, где располагаются петли.

Остальные стороны пропиливают после приваривания петель крышки со скобами для крепления ручки, чтобы не испытывать неудобств в процессе сварки.

Петли сначала прихватывают, проверяют соосность, затем приваривают намертво. Покупные петли можно заменить самодельными, изготовленными из двух отрезков трубы и круглого прутка. Отверстия для шампуров накернивают и высверливают дрелью.

Напротив отверстий на ребре образовавшегося в баллоне выреза под шампуры пропиливают П-образные или треугольные прорези.

Заканчивают разрезку пропилом поддувальных отверстий.

После окончания процесса резки баллон прожаривают на открытом огне и зачищают от старой краски.

Крепление крышки и других элементов

К баллону под петлями приваривают фиксирующие уголки, ограничивающие угол откидывания. Вместо уголков можно приварить к петле отрезок прутка или арматуры, установить декоративные ограничители либо купить петли со стопором.

К приваренным при вырезе крышки скобам прикрепляют деревянную ручку, которая не дает рукам обжечься при открывании нагретого мангала. Если готовой ручки нет, ее можно сделать из отрезка черенка для лопаты.

С внутренней стороны крышки возле боковых краев приваривают поперечные распорки из двух отрезков арматуры. Распорки стягивают крышку и придают ей жесткость при нагреве.

С внешней стороны крышки по периметру приваривают точечной сваркой полосу, не дающую крышке провалиться внутрь при закрывании. Полоса также препятствует прохождению тепла с дымом наружу, с ее помощью крышке придают декоративность. Часто в крышке дополнительно устанавливают термометр в боковой горловине баллона или специально прорезанном отверстии.

Под прорезями и отверстиями для шампуров внутри баллона можно приварить уголки или профильную трубу, играющие роль ребер жесткости и держателей решетки для барбекю.К опорной раме по желанию приваривают держатели сетки для барбекю или кочерги, а с торцов баллона ручки для переноски мангала.

Сварку надо вести осторожно, чтобы не прожечь корпус. Места сварки предварительно зачищают. Наплывы от сварки убирают болгаркой.

Обеспечение циркуляции кислорода

Для усиления циркуляции воздуха в баллоне предусматривают вытяжную трубу с приточным отверстием. Чаще такой вариант применяют для смокеров, но при стандартной схеме он также возможен.

Трубу для вытяжки дыма приваривают к оставшемуся после демонтажа вентиля отверстию. Если установка трубы не запланирована, отверстие заваривают.

Приточное отверстие с закрывающейся вбок крышкой на болтовом креплении делают в нижней части противоположного торца. Через него не только поступает воздух, но и удобно выгребать остывшие угли в ведерко.

В процессе работы при желании изделие украшают коваными элементами. Переделанный баллон приваривают к раме и окрашивают термостойкой эмалью, лучше черного цвета, чтобы не были видны следы копоти.Завершается процесс преобразования опробованием результатов труда на практике.

Изготовление мангала с коптильней(видео)

Как сделать мангальный комплекс (печь + коптильня + барбекю) из старых газовых баллонов

Здравствуйте, уважаемые читатели и самоделкины!

Наверняка многие из Вас обожают шашлыки, и самые разнообразные копченые продукты!
В данной статье автор YouTube канала «Владимир Натынчик DIY» расскажет Вам, как он сделал комбинированный мангальный комплекс, на котором можно приготовить не только шашлык, закоптить мясо или рыбу, но и приготовить блюда в казане.

Такой комплекс прекрасно подойдет для дачи или частного дома. Владимир планирует использовать его прямо возле своей мастерской.



Это весьма серьезный проект, который требует опыта работы с болгаркой, и сварочном деле.

Материалы, необходимые для самоделки.
— Старые газовые баллоны
— Стальная профильная труба 40X40 мм
— Стальной квадрат 10X10 мм, полоса, лист, петли шариковые приварные
— Мебельные колеса, печные чугунные кольца
— Болты, гайки, шайбы
— Абразивный «коралловый» зачистной диск, лепестковый зачистной диск
— Термостойкая краска, золотистая поталь, обезжириватель, наждачная бумага.


Инструменты, использованные автором.
— Болгарка
— Шуруповерт, кобальтовые сверла по металлу
— Сварочный полуавтомат, маска хамелеон
— Магнитный уголок для сварки с регулируемым углом
— Краскопульт электрический
— Станок для холодной ковки
— Электронный штангенциркуль
— Угольник Свенсона, маркер, рулетка.

Процесс изготовления.
Основой для печки послужит старый пропановый баллон объемом 50 л. Владимир вырезал цилиндрическую секцию, немного уменьшив его высоту.

Внимание, работы по распиливанию баллонов необходимо выполнять только после стравливания остатков газа, и заполнения их водой!



Второй баллон послужит корпусом для мангала и коптильни. На нем наносится разметка, и вырезается прямоугольная дверка.
Дверца будет крепиться к корпусу с помощью пары шариковых приварных петель.

Технические отверстия в крышке Владимир закрыл стальной пластиной, приварив ее.


Подстолье для мангала и печи изготавливается из профильной трубы 40X40 мм.
Нарезав детали, и зачистив их поверхности абразивным «коралловым» диском, он сваривает их, используя магнитный уголок.

Открытые торцы конструкции он срезал под углом, и приварил заглушки.

Чтобы комплекс можно было передвигать в одиночку (а весить он будет немало), к одной из опор мастер приварил пару вот таких мебельных колес с тормозом.
Чтобы углы креплений не выступали за края рамы, автор срезал их перед привариванием.

Предварительно подстолье выглядит вот так. Вторая опора сделана без колес. Эту сторону конструкции можно легко поднять, и передвигать как тачку.

Теперь, в верхней части печки, мастер разметил и вырезал отверстие для трубы, через которую дым будет попадать в мангал-коптильню.


Переходная труба состоит из двух секций, сваренных под углом 90 градусов.

Ее край вставляется внутрь печки, сама труба выравнивается вертикально. По внутреннему краю трубы производится разметка, и этот излишек срезается.


Ответное отверстие для трубы проделывается в нижней части корпуса мангала.

Подогнав размеры рамы, приварив к ней и трубе корпус мангала, мастер приваривает по периметру верхней части печки декорированную стальную полосу.

Она будет ограничителем для крышки, и не давать ей сползать в сторону.
К верхней части крышки также приваривается ручка из разных кованых и штампованных элементов.


Внутри корпуса мангала, возле входного отверстия трубы, он приварил два ограничителя для небольшой крышки, которая будет перекрывать трубу, когда комплекс используется в режиме мангала. Это сделано для того, чтобы зола и угли не высыпались в трубу.

К крышке мангала мастер приварил вот такую рукоятку. Теперь нужно сточить выступающий заводской шов лепестковым зачистным диском.


Далее формируется раскос на раме подстолья, привариваются «валюты» и прессованные декоративные элементы.
Изогнутые «валюты» мастер сделал самостоятельно из стального квадрата 10X10 мм, используя гибочный станок.

Про изготовление такого станка было подробно рассказано в недавней статье.


К задней части корпуса мангала была приварена валюта, которая служит ограничителем для крышки.


Следующим элементом конструкции будет дымоход. Для такой же трубы делается отверстие в боковой стенке мангала.

Из стальной шпильки, пары гаек, и стального диска, мастер сделал клапан на трубе дымохода. Открывается он с помощью флажка на шпильке.


А вот для чего нужно было стачивать заводские швы. Это нужно, чтобы нащельники из стальной полосы, приваренные по периметру крышки, плотно прилегали к корпусу.

На самой крышке он прикрепил еще несколько декоративных лепестков, и цветочек с шариком от подшипника.


Подошла очередь печки. В ней мастер сделал топочную дверцу, также обеспечив ее нащельниками и замком.

Защелка сделана из болта и шпильки.

На внутренней стороне баллона приварен обрезок стального прутка, который является ответной частью замка.

Колосники изготовлены из такого же прутка 10X10, и легко вынимаются.


Для того, чтобы дым и воздух равномерно распределялся внутри мангала, автор сделал из трубы вот такой щиток с отверстиями.
На передней кромке сделаны прорези для шампуров, а также внутри корпуса приварены три куска профильной трубы.

Регулируемое поддувало сделано в самой нижней части печки. Задвижка — из согнутой стальной полосы, а рамка — из квадратного прутка.

К боковой стороне печки мастер приварил вот такую ручку для перемещения.

Для удобства пользования печкой, на ее верхнюю часть устанавливаются вот такие чугунные кольца.

Чтобы не «ловить» крайнее положение клапана на трубе, он установил ограничитель из кованого листика.


Перед покраской комплекса, мастер делает первый прожиг, от чего старая краска должна облезть.

Пока прогорали дрова, автор сделал вот такой черпак для углей, ведь зольник в конструкции не предусмотрен.
После остывания, поверхности зачищаются коралловым диском, и обезжириваются.


Используя краскопульт, Владимир наносит пару слоев термостойкой краски на наружные поверхности изделия.

Для контраста мастер нанес на некоторые элементы золотистую поталь, и вот что получилось в итоге.

Даже клапан на дымоходе выглядит весьма оригинально.

На ручку для переноски можно вешать черпак.

Благодарю Владимира за мастер-класс по изготовлению мангального комплекса!

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать мангал из газового баллона своими руками? Чертеж и размеры мангала

Здравствуйте, гости моего блога! Думаю все у кого есть дача или свой огород возле дома мечтают о классном и красивом мангале. Который в свою очередь прослужит очень долго. А самое главное такому искусству можно позавидовать.

В одной из моих статей уже было рассказано, как сделать мангал из металла своими руками. Но по просьбе читателей, которых интересуют такие заготовки,  было решено показать ещё интересные способы изготовления.

Но запомните, так как будем работать с газовым баллоном, то будьте предельно осторожны. Следуйте всем инструкциям, чтобы не произошло взрыва и других не нужных последствий, вроде травм.

Что нам нужно, чтобы собрать красивый и качественный мангал? Ну конечно же сам газовый баллон. Без болгарки и сварочного аппарата с электродами тоже не обойтись. Также мел, карандаш или чертилку по металлу. Ну и соответственно куски листового железа с профильными трубами. А чтобы навести приятный вид и красоту, это конечно же зачистной диск и термостойкая краска.

Да кстати, не забудьте определиться с местом куда его поставить. Так как он очень тяжёлый и с одного места на другое, одному человеку мангал не потаскать. Ну ладно не будем ходить вокруг  да около, давайте уже приступим к самому устройству.

Самодельный мангал из газового баллона с чертежами и размерами

Когда-то у нас в доме был сжиженный газ в баллонах. Но совсем не давно протянули природный и сами газовые ёмкости стали практически не нужны. Долго думал, что с ними делать, хотел уже продавать. Но пересмотрел интернет, посоветовался с друзьями и было решено сварить мангал. Можете посмотреть, что из этого получилось.

Но прежде чем начать, нужно подготовить баллон к разрезу. А чтобы это было безопасно нужно следовать точным инструкциям.

Помните, любая газовая ёмкость, полная или пустая, очень опасна. Поэтому открытый огонь или механическое повреждение может стоить жизни.

Что нам сделать, чтобы обезопасить себя:

1. Для начала нужно открыть вентиль. Делается это против часовой стрелки, как показано на каждом баллоне.

2. В открытом состоянии оставляем его на сутки, чтобы все газы максимально улетучились.

3. Теперь нужно слить конденсат, как его ещё называют газолин. Он тоже сильно горюч, поэтому очень опасен. Практически не испаряется, примерно такой же как бензин.

Когда будете его сливать, то лучше делать это где-нибудь подальше от гаража. Так как запах очень не приятный и остаётся на долгое время. Вашим соседям такое точно не понравится.

4. Теперь избавляемся от остатков газа. Лучше всего это сделать наполнением баллона водой. Но для этого нам нужно осторожно спилить ножовкой по металлу фиксатор на вентиле. Их может быть один или два.

С другой стороны вытаскиваем стержень фиксатора.

5. Гаечным ключом откручиваем верхушку вентиля.

6. У нас появилось отверстие, через которое мы будем заливать воду.

7. Чтобы, как можно быстрее залить воду в баллон, идём в авто магазин и покупаем переходник для топлива.

Болгаркой по всей длине делаем на нём насечки

8. Надеваем на трубку тоненький шланг, а саму её втыкаем в баллон. Таким образом заполняя ёмкость водой, скопившиеся газы будут выходить через проделанные разрезы. Далее берём ведро с водой и краном и надеваем на него другой конец шланга. Заполняем баллон жидкостью.

9. Переходим к распилу. В верху где был вентиль, болгаркой аккуратно пилим по кругу. Воду из баллона выливать не нужно. Делаем это вместе с ней.

Не нужно делать сразу глубокий рез, иначе диск от болгарки закусит, он может разлететься, а это приведет к травмам.

10. Теперь, когда вентиль срезали, можно сливать воду и приступать к разметке баллона. Но в начале с помощью болгарки и лепесткового круга нужно очистить его от родной краски. Конечно работа не из лёгких, так как на это было затрачено 2,5 часа.

11. Далее меняем диск на отрезной и удаляем нижний ободок. Также счищаем ржавчину и краску.

12. Разметку и чертёж баллона начинаем от центрального сварочного шва, который идёт по всей его длине. С помощью рулетки в одну из сторон от шва отмечаем 24 см., делаем это и снизу и сверху. Затем соединяем эти две отметки.

13. Теперь в обратную сторону, уже от нашего шва, также откладываем черту на 24 см. с двух сторон и проводим линию.

14. Далее на линии, которую чертили последней, делаем отметку по 3 см. от верхнего и нижнего сварочного шва баллона.

15. От этой отметки, только уже которая сверху, каждые 8 см. отмечаем чёрточки. В этом месте можно будет сверлить отверстия под шампуры.

16. Ну и это ещё не всё. От длинной линии, где у нас отмечены отверстия под шампура, делаем отметки сверху и снизу по 10 см. чертим также полоску.

17. На этой линии от сварного шва откладываем по 4 см. с одной и с другой стороны. Это будет крышка.

18. На том этапе нам нужно крутануть баллон до той черты, которую мы первой чертили и также сверху отступить от шва по 4 см.

Делаются отступы для того, чтобы при резке крышки нам не попасть на металл, который находится вторым слоем внутри баллона. Когда будем резать крышку.

19. Далее малярным скотчем соединяем метку от первой линии, до метки линии, которую мы чертили рядом с чертой под шампура.

20. Вырезаем крышку.

Обратите внимание, резать нужно рядом с той линией, которая была отложена на 10 см. от шампуров. То есть задняя часть крышки. И ещё один секрет, после первого реза по всей длине, чтобы в последствии не ловить крышку нужно сразу приварить шарниры.

21. Отрезаем нашу крышку, но не до конца. Нужно оставить 1 см., не срезая его, чтобы в последствии, когда будем дальше резать она у нас не открывалась и не закрывалась.

22. Прожигаем сваркой отверстия, где мы чертили под шампура. Если хотите, чтобы они были аккуратней, то лучше их высверлить. Сразу же их с помощью болгарки зачищаем.

23. Чтобы крышка не откидывалась далеко назад, возле шарнира привариваем кусочки уголка, примерно по 2 см.

24. Верхняя часть нашего мангала готова. Осталось вырезать отверстия для попадания воздуха.

Кстати, лучше всего сделать это сбоку а не на дне. Так оно будет меньше забиваться жирами от шашлыка.

25. Делаем разметку под отверстия для воздуха. От длинного сварного шва с каждой стороны отмечаем 10 и 20 см. Обе эти линии соединяем.

26. По этим двум линия делаем чертёж, каждые 5 см. Полученные метки соединяем.

27. Теперь болгаркой нужно прорезать короткие чёрточки от длинной до длинной линии.

28. С другой стороны от сварного шва проделываем тоже самое.

29. Закрываем наше отверстие, которое осталось у нас после срезанного вентиля. Его лучше сделать, чтобы оно было съёмным и через него можно было выкинуть весь шлак.

30. Теперь кусочек металла, который мы оставляли 1 см. спиливаем и открываем крышку.

31. С другой стороны, напротив отверстий, куда кладётся крышка, проделываем маленькие треугольнички для передней части шампуров. Примерная глубина пропила 8 мм.

Источник: https://youtu.be/eJsLXkFAVRQ

32. Теперь давайте сделаем подставку под мангал. Для этого из профильной трубы 20 мм. отрезаем четыре штуки по 75 см., шесть шт. по 60  и две по 24 см. Ещё нам понадобится кольцо, которое мы срезали с баллона. Для его углубления в нашу конструкцию.

33. Свариваем конструкцию, как показано на фото. Сварные швы зачищаем. Чтобы баллон не шевелился, к нему можно приварить пластины.

34. В принципе, мангал и подставка под него  готова, можно уже красить термостойкой краской. Но кому интересно, можно сделать колёсики для переноса нашей шашлычницы и полки. Будет вообще круто. Также из черенка от лопаты можно приделать ручку для открывания крышки.

Ну вот и всё переходим к следующей главе. Думаю первый способ вам очень понравился. Если что не понятно, спрашивайте  в комментариях.

Мангал из маленького газового баллона (27 литров)

Если вы мечтаете о перевозном и более лёгком мангале, чем вариант выше, предлагаю посмотреть, как сделать из маленького 27 литрового баллона. Кому-то такой подойдёт больше. Но в начале нужно его приобрести. Думаю в наше время это не составит большого труда.

Нам понадобится:

  • Болгарка
  • Лепестковый круг
  • Отрезной круг
  • Молоток
  • Ключ на 30
  • Рулетка
  • Маркер
  • Аппарат сварочный с электродами

1. Для начала, стравливаем остатки газа с баллона. Скажу сразу процесс не такой быстрый. Нам необходимо удалить всё.

2. Кладём его на землю и ключом на 30 откручиваем вентиль.

3. Всю оставшуюся жидкость в баллоне выливаем. Только делать возле дома этого не нужно. Так как запах может стоять очень долго и соседям такое может не понравится. Оставляем на неделю просто постоять.  Многие выжигают газ из него. Я же даю ему постоять, чтобы оставшиеся газы улетучились.

4. Дальше заливаем его водой до самого края и забиваем вместо вентиля деревянную заглушку.

5. Приступаем к чертежу и разметке баллона. На нём имеются сварочные швы, 2 кольцевых и один продольный, вот от них и начнём размечать наш будущий мангал. От продольного отступаем 8 см. и проводим линию.

6. Берём  болгарку и разрезаем по линии которую чертили. После этого нужно приварить петли, но предварительно зачистить краску в местах сварки.

Если мы не приварим шарниры сейчас, то после того, как дальше очертим и разрежем, это будет сделать не удобно.

7. Продолжаем дальше делать разметку на баллоне. Теперь уже от разрезанной линии по кольцевым швам чертим с двух сторон примерно до половины баллона и  соединяем их. Далее с помощью болгарки делаем разрез и открываем крышку. Вот что у нас должно получится.

Источник: https://youtu.be/yRdIdSw_nTE

8. Очищаем лепестковым диском родную краску с баллона, она не нужна так как будет гореть.

Не забудьте очистить крышку от заусенцев, чтобы не порезаться и не получить травму.

9. Далее как показано в первом варианте с большим баллоном делаем разрезы для забора воздуха. Просверливаем или выжигаем под шампура отверстия. Ну и конечно же красим готовый мангал.

Кстати, ручку на крышку лучше сделать деревянную, чтобы не обжигать руки при открывании.

Видео о том, как сделать мангал-коптильню своими руками

Не давно лазил по интернету и нашёл интересное видео, как сделать гриль, мангал, барбекю и даже коптильню. Но и это ещё не всё, самое интересное то, что это вся конструкция из одного автомобильного газового баллона. Поэтому удобная и лёгкая в эксплуатации. Автор всё хорошо и подробно рассказывает. Посмотрите и увидите сами, какой нужный мангальчик получился.

Думаю видео всем понравилось. Если смастерить такой мангал, то его можно брать на природу, отдых, дачу и готовить в нём не только шашлык, но и другие вкусные блюда.

Ну вот и всё на сегодня выбирайте нужный для себя вариант, изготавливайте и пользуйтесь. Вкусного вам шашлыка! Кстати, как его сделать можно посмотреть в этой статье.

Безопасность газового баллона для барбекю, обслуживание, хранение и советы

Не рискуйте взорвать барбекю!

Последнее обновление: 01 октября 2019 г.

Кто не любит летнее барбекю? Проблема в том, что если Барби какое-то время не использовалась, она может быть не в лучшей форме, чтобы доставить шипящий стейк, когда вы этого хотите, - и это может быть даже опасно.

Пожарно-спасательная служба Нового Южного Уэльса (FRNSW) в октябре 2016 года выпустила предупреждение после девяти взрывов сжиженного нефтяного газа (LPG) с использованием барбекю, некоторые из которых привели к «серьезным травмам и значительному материальному ущербу».

Комиссар

FRNSW Грег Маллинс сказал, что количество инцидентов вызывает тревогу, и предупредил людей, чтобы они не расслаблялись, разжигая барбекю.

Не рискуй сжечь больше, чем сосиски; ознакомьтесь с нашими советами по содержанию барбекю в безопасном рабочем состоянии.

Ищете лучший барбекю для своего двора или балкона? В наших последних обзорах барбекю мы тестируем и сравниваем более 40 продуктов Weber, Ziegler & Brown, Masport и других производителей.

Барбекю взорвалось на заднем дворе

Кадры любезно предоставлены NINE News.

Уход за барбекю

  • Замените баллоны (газовые баллоны), если они повреждены или заржавели. Проверьте их на утечки, распылив или нанеся на них мыльный водный раствор - при выходе газа образуются пузырьки.Таким же образом можно проверить концы шлангов и соединения регулятора. Важно проверить всю установку барбекю / цилиндра, а не только сам цилиндр.
  • Проверьте шланги , чтобы убедиться, что они не погибли. Заменяйте шланги каждые пять лет.
  • Проверьте соединения , чтобы убедиться, что они чистые и плотно прилегают.
  • Баллоны нельзя заправлять, если они не тестировались в течение последних 10 лет или если они повреждены. Вы можете сказать, сколько лет вашему баллону, посмотрев на дату, проштампованную на воротнике.Услуги по тестированию газовых баллонов можно найти в Интернете или в Yell

Как зажечь газовый гриль и другие основы

Bar барбекю University ™

Стивен Райхлен

В Северной Америке газ - король. Газовые грили, разработанные коммунальными предприятиями, стали популярными в 1950-х годах. Сегодня почти 70 процентов американских семей используют газовые грили. Есть два типа газовых грилей: те, которые сжигают природный газ, ископаемое топливо, основанное в основном на метане, и те, которые сжигают пропан, очищенный нефтепродукт, состоящий из водорода и углерода.Так зачем гриль на газе? Одним словом - удобство. Удобство кнопочного зажигания. Удобство поворотного регулятора температуры. Газ менее грязный в обращении, чем уголь, и горит чище, чем неправильно зажженный уголь.

Вне зависимости от того, работают ли они на природном газе или пропане, газовые грили, как правило, горят холоднее и влажнее, чем угольные, поэтому вы не получите такого же обжигания и подрумянивания, как при нагревании от древесного угля или дерева. Тем не менее, следует сказать, что более новые и более мощные газовые грили очень близки к восполнению этого разрыва.Тем не менее, коптить на угольном гриле легко; на газовом гриле это практически невозможно. Конечно, самой большой проблемой с газом может быть имидж. Жарить на газе не так круто, как сжигать дрова или возиться с углем.

Пропановые баллоны

обеспечат вам 12-18 часов приготовления на гриле, в зависимости от температуры, высоты и того, что вы готовите. По истечении этого времени вам необходимо наполнить бак. В первый раз, когда вы наполняете пропановый баллон, попросите профессионала «спустить» его (промыть его).Чтобы получить баллоны с пропаном из строительного магазина, поместите их в пластиковые ящики для молока; это не дает им кататься в вашем багажнике. Храните баллоны с пропаном на открытом воздухе в вертикальном положении вдали от гриля. Всегда имейте под рукой запасной полный баллон с пропаном; цилиндры имеют извращенную привычку заканчиваться топливом прямо в середине сеанса гриля. Если у вас есть большой подземный резервуар с пропаном для печи или водонагревателя, вы можете попросить своего газовщика подключить линию от него к грилю.

Для приготовления гриля на природном газе ваш гриль должен быть специально оборудован, в том числе иметь большие отверстия в коллекторах горелок. Однако преимущество природного газа в том, что его подают прямо в дом - больше не нужно брать пустые баллоны из-под пропана в строительный магазин.

Последнее замечание о безопасном способе зажигания газового гриля:

  1. Убедитесь, что в вашем баллоне есть газ. У многих грилей есть датчики, показывающие, сколько газа в баке. Один из нетехнологичных способов проверки - это залить кипятком сбоку резервуара.Вы увидите конденсат на той части резервуара, за которой находится газ.
  2. Всегда имейте под рукой запасной баллон с пропаном. Нет ничего хуже, чем кончился бензин во время гриля.
  3. Откройте крышку, прежде чем зажигать гриль. Это очень важно для , так как включение гриля с закрытой крышкой может вызвать скопление газа и взрыв. (Я видел, как это произошло.)
  4. Поверните ручку горелки, чтобы подать газ. (Убедитесь, что вы открыли запорный клапан в верхней части баллона.)
  5. Щелкните воспламенитель и продолжайте щелкать по нему, пока не услышите и не увидите зажигание. Примечание: за большинством кнопок воспламенителя вы найдете батарейку AA. Проверяйте время от времени: мангал не загорится, когда он тухл.
  6. Подождите 20 секунд после того, как услышите зажигание и увидите зажигание. Затем подержите руку примерно на 6 дюймов над решеткой и оставьте ее там, пока не почувствуете тепло. Это гарантирует, что горелки не только горят, но и продолжают гореть.
  7. Если гриль не загорается по какой-либо причине, откройте крышку и проветрите камеру готовки.Подождите минуту или около того и снова начните шаги 1–5.

Адаптировано из Планета Барбекю! Для получения дополнительной информации об инструментах, топливе и методах приготовления на гриле щелкните здесь.

Попробуйте следующие инструменты:
Счетчик пропанового газа со светящейся в темноте шкалой
Оригинальный манометр для гриля
Шланг быстрого подключения для природного газа

Подробнее:
Покупаете гриль или коптильню? 8 вопросов, которые стоит задать себе
Руководство для вертикальных газовых / пропановых курильщиков
Типы древесного угля для гриля


12375FT.«Газовый мангал» Инструкция по монтажу и эксплуатации

1 Версия: 12375FTuk Дата: # Издание: 12 / 10cd t "Газовый гриль" Инструкция по монтажу и эксплуатации Пожалуйста, прочтите перед запуском! Несоблюдение этих инструкций может повлиять или повредить устройство и другие предметы, а также привести к травмам.Пожалуйста, прочтите соответствующие главы данного руководства перед сборкой и перед каждым запуском. Выполняйте действия в указанном порядке и соблюдайте правила техники безопасности. Эти инструкции являются частью продукта. Поэтому их следует всегда хранить вместе с продуктом и передавать каждому последующему пользователю FT

.

2 Содержание Технические данные...3 Комплектация ... 4 Комплект крепежных болтов ... 4 Деталировка ... 5 Органы управления ... 6 Функции ... 6 Использование ... 7 Гарантия и отказ от ответственности ... 7 Указания по технике безопасности ... 8 Определение используемых терминов ... 8 Опасность «Горячие поверхности и детали» ... 9 Опасность «Газ легко воспламеняется» ... 10 Опасность «Газ вытесняет кислород» ... 11 Сборка ... 12 Выполнение сборки. ..13 Подключение газового баллона и отключение ... 17 Подключение газового баллона ... 18 Эксплуатация ... 20 Включение гриля ... 20 Выключение гриля ... 21 Очистка ... 22 Барбекю...22 Газовая система ... 22 Техническое обслуживание ... 23 Информация по охране окружающей среды и меры по утилизации ... 23 Устранение неисправностей ... 24 Декларация соответствия GRILLCHEF

3 Технические характеристики Сертификаты Deutscher Verein des Gas- und Wasserfaches (DVGW) (Немецкая научно-техническая ассоциация по газу и воде) Номер испытания Устройство для барбекю категории I3 + согласно DIN EN 498 Общий вес прибл. Кг Размеры (Д x В x Ш) ок. x 100 x 54 мм Поверхность для барбекю (Д x Ш) примерно x 37.5 мм Газовая система Тепловая мощность прибл. 5,5 кВт Массовый расход 2x 200 г / ч Время горения ок. 2,7 ч / кг при полной мощности Тип газа Сжиженный газ (пропан) Газовый баллон Стандартный газовый баллон с массой заполнения 3, 5 или 11 кг Сжиженный газ Шланг для газа утвержденный шланг (макс. 1,5 м) Зажигание Пьезо-воспламенитель Регулятор пламени плавно регулируемый 0 - макс. Диаметр сопла 0,76 мм GRILLCHEF 3

4 Объем поставки Поз.Кол-во. Обозначение Поз. Кол-во. Обозначение 1 1 Крышка 18 4 Монтажный кронштейн 2 1 Окно (предварительно собранное) 19 2 Опорная ножка 3 2 верхние петли (предварительно собранные) 20 2 Ось опоры колеса 5 2 Промежуточная втулка для ручки крышки 22 2 Колесо 6 1 Ручка крышки 23 1 Нижняя полка 7 2 Болт M5x Болт M5x Решетка 25 2 Болт для петли Шлицевой 10 1 Горелка (предварительно смонтирована) 27 8 Болт M6x10 со встроенной втулкой 11 2 Нижняя петля (предварительно смонтированная) Гайка M Болт M5x Пожарный шар Болт M5x Боковая стойка 31 2 Термостойкая шайба 15 1 Поднос для уловителя жира 32 1 Держатель для поддона для сбора жира 16 1 Передняя панель в сборе со шлангом 33 1 Ручка управления пьезо-воспламенителем (A) и регулирующий элемент 17 2 Опорный стержень 34 1 Укротитель пламени Комплект креплений болты M6x10 M5x60 M5x35 M5x30 M5x10 M5 25 8x 2x 12x 14x 8x 28x 2x 2x 4x 2x 4 GRILLCHEF

5 Деталировка GRILLCHEF 5

6 Органы управления Поз.Обозначение Функция A Пьезо-воспламенитель Поджечь газ на горелке (нажать). B Левый регулятор пламени. Зажгите левую горелку (кратковременно удерживайте нажатой и переключитесь на настройку «большое пламя»). После розжига отрегулируйте тепловложение для левой горелки (поверните). справа Заполните горелку газом для розжига (удерживайте нажатой и переключите в положение «большое пламя»). После розжига отрегулируйте тепловложение для правой горелки (поверните). G1 Редуктор давления Уменьшите давление газа. G2 Рычаг управления Предохранительное устройство отключения с 2 положениями: установка на 3 часа: газ отключен - подключение / отключение редуктора давления. Установка на 6 часов: газ включен.G3 Кнопка разблокировки Отсоединяет редуктор давления от клапана баллона G4 Газовый баллон с клапаном баллона Топливный баллон G5 Газовый шланг с зажимом для шланга Направляет газ к горелке. G5 G1 G2 G3 3 G1 G2 12 G4 G4 Функция Когда вентиль баллона (G2 в положении «6 часов») и регулятор пламени (B) открыты, газ проходит через газовый шланг (G5) и регулирующий элемент в горелка (10). При срабатывании пьезо-воспламенителя (A) свеча зажигания на горелке (10) испускает искру, которая воспламеняет газ.Тепловую мощность для левой и правой горелок можно отрегулировать с помощью регулятора пламени (B). 6 ГРИЛЬЧЕФ

7 Использование по назначению Использование по назначению Этот барбекю представляет собой газовый барбекю, предназначенный для использования на открытом воздухе. Он предназначен для использования исключительно в соответствии с данными инструкциями по приготовлению продуктов, пригодных для приготовления на гриле. Только для личного пользования! Неправильное использование. Любое другое приложение или приложения, выходящие за рамки заявленной цели, не разрешены.В частности, это относится к следующим типам неправильного использования: Не используйте барбекю на угле или другом топливе, кроме сжиженного газа (пропана). Не используйте гриль как печь с кастрюлями и сковородками. Не используйте гриль как обогреватель. Не используйте барбекю для нагрева материалов, кроме лавовых камней и продуктов, которые можно приготовить на гриле. Гарантия и отказ от ответственности Гриль изготовлен в соответствии с общими техническими правилами, действовавшими на момент начала производства, и требованиями знака -.Он признан и одобрен Немецкой научно-технической ассоциацией по газу и воде (Deutsche Verein des Gas- und Wasserfaches - DVGW) (номер испытания -0085). Гриль был доставлен с завода в хорошем состоянии с точки зрения функциональности и безопасности. Гарантия на гриль - два года со дня покупки. Гарантия распространяется на устранение производственных дефектов и замену дефектных деталей. Стоимость перевозки, сборки, замены изношенных деталей и других вопросов не покрывается данной гарантией.Гарантия истекает, и любая ответственность переходит к пользователю: если гриль не используется должным образом. если гриль используется, несмотря на видимые повреждения, или если он не полностью собран. если в гриль вносились какие-либо технические изменения. если использовались какие-либо аксессуары, которые явно не одобрены для использования с этим барбекю (в случае каких-либо сомнений обратитесь в наш отдел обслуживания клиентов). если не используются оригинальные запасные части LANDMANN GmbH & Co. Handels-KG.ГРИЛЬЧЕФ 7

8 Указания по технике безопасности Определение используемых терминов Следующие пиктограммы и символы используются в данной инструкции для обозначения опасностей и важной информации. Указания по технике безопасности Пиктограмма и сигнальное слово Обратите внимание на возможную опасность, которая может привести к серьезным травмам или материальному ущербу в случае несоблюдения указанных мер. Примечания по использованию Опасно Осторожно... возможная опасность, которая может привести к материальному ущербу в случае несоблюдения указанных мер. Пиктограмма Примечание о полезной функции или полезный совет. 8 ГРИЛЬЧЕФ

9 Опасность «Горячие поверхности и детали» Во время работы некоторые части гриля могут сильно нагреваться, особенно те, которые находятся рядом с очагом огня. Возможные последствия: сильные ожоги от прикосновения к деталям рядом с очагом огня.Возгорание или тлеющее пламя, если рядом с грилем находятся легковоспламеняющиеся материалы или вещества. Меры безопасности перед использованием гриля: при установке гриля убедитесь, что поблизости нет и не будет никаких легковоспламеняющихся материалов или веществ. Минимальное расстояние до легковоспламеняющихся материалов или веществ: 2 м сверху и 1 м в сторону. Расстояние до легковоспламеняющихся материалов или веществ, например стены: мин. м. гриль стоит прочно на ровной достаточно большой поверхности. Его нельзя перемещать во время работы.Меры безопасности при приготовлении барбекю: использовать защитные перчатки для барбекю. Никогда не оставляйте гриль без присмотра. Уделяйте особое внимание тому, чтобы дети и домашние животные не подпускали к грилю. ГРИЛЬЧЕФ 9

10 Опасность «Газ легко воспламеняется» Сжиженный газ легко воспламеняется и взрывоопасен. Возможные последствия: серьезные травмы или материальный ущерб в случае воспламенения выходящего газа в среде, в которой он не контролируется.Меры предосторожности: используйте гриль только на открытом воздухе и обеспечьте хорошую вентиляцию помещения. Защищайте газовый баллон и газовый шланг от прямых солнечных лучей и других источников тепла (макс. 50 C). Будьте особенно осторожны, чтобы газовый шланг не касался горячих частей гриля. Не ставьте газовый баллон на нижнюю полку, так как она находится слишком близко к горелке. Не наклоняйтесь над плитой при розжиге газового пламени. Закройте вентиль на газовом баллоне после каждого использования: (поверните вентиль по часовой стрелке). Никогда не оставляйте гриль без присмотра.Если пламя погаснет, немедленно зажгите его повторно или отключите подачу от газового баллона. При подключении газового баллона убедитесь, что в радиусе 5 м нет источников возгорания. Будьте особенно осторожны, чтобы не зажигать открытый огонь, не курить и не включать электроприборы (приборы, освещение, дверные звонки) и т. Д. (Возможно искрение). Перед каждым использованием проверяйте, чтобы все соединения, через которые подается газ, были герметичными и исправными. При необходимости замените шланг в соответствии с национальными требованиями.Гриль нельзя использовать, если соединения для подачи газа пористые или неисправные. Это также относится, например, к шлангам или фитингам, заблокированным насекомыми, поскольку это может привести к опасным вспышкам. 10 ГРИЛЬЧЕФ

11 Опасность «Газ вытесняет кислород» Сжиженный газ тяжелее кислорода. Поэтому он оседает на земле, вытесняя кислород на этом уровне. Возможные последствия: удушье в результате недостатка кислорода, если концентрация газа может увеличиться.Меры предосторожности: используйте гриль только на открытом воздухе в хорошо вентилируемом помещении и над землей (т. Е. Не в помещениях, находящихся ниже уровня земли). Закрывайте вентиль газового баллона после каждого использования. Никогда не оставляйте гриль без присмотра. Если пламя погаснет, немедленно зажгите его повторно или отключите подачу от газового баллона. Перед каждым использованием проверяйте, чтобы все соединения, через которые подается газ, были герметичными и исправными. При необходимости замените шланг в соответствии с национальными требованиями.Гриль нельзя использовать, если соединения для подачи газа пористые или неисправные. Если обогреватель не будет использоваться в течение длительного периода, отключите подачу от газового баллона и храните его надлежащим образом: установите клапан газового баллона с накидной гайкой и предохранительным колпачком. Не храните газовый баллон в областях ниже уровня земли, на лестницах, коридорах или проходах и в проходах между зданиями или рядом с ними. Всегда храните газовые баллоны в вертикальном положении, даже если они пустые! ГРИЛЬЧЕФ 11

12 Сборка Перед началом работы Вот несколько советов, которые помогут вам быстро и успешно собрать гриль: Убедитесь, что нет недостающих частей, поместив все отдельные части на пустой стол (мы оставляем за собой право вносить незначительные технические изменения, например содержимое пакета для мелких деталей).Если, несмотря на тщательную заводскую проверку, компонент отсутствует, обратитесь в нашу службу поддержки клиентов (см. Последнюю страницу). Мы незамедлительно ответим на ваш запрос. Разберите мелкие детали, например, некоторые болты очень похожи и их легко перепутать. Для сборки вам понадобится отвертка среднего размера и подходящий гаечный ключ (плоский или накидной ключ). Используйте только исправные и подходящие для выполняемой работы инструменты. Изношенные или неподходящие инструменты не позволят вам достаточно затянуть болты, но повредят их до такой степени, что их больше нельзя будет повернуть.Всегда устанавливайте все соединительные элементы (винты, болты, гайки и т. Д.), Как показано на следующих рисунках. Если вы потеряли соединительный компонент, замените его подходящей деталью. Это необходимо для обеспечения безопасной и прочной конструкции. Обязательно следуйте инструкциям в том порядке, в котором они указаны! Прочтите текст каждого шага перед его выполнением, так как полезная информация иногда предоставляется только в конце раздела. Даже если у вас нет опыта работы в домашних условиях, сборка обычно занимает не более одного часа.12 ГРИЛЬЧЕФ

13 Выполнение сборки Этап сборки x Установите ножки () на полку (23) с помощью болтов M5x35 (24) и гаек M5 (28). Убедитесь, что меньшие резьбовые отверстия на ножках направлены внутрь (для сборки монтажного кронштейна (18)). Проденьте оси (21) через колеса (22) Вставьте оси (21) через нижние отверстия колесных ножек (20) и закрепите оси (21) на месте шплинтами (26) Этап сборки Закрепите монтажный кронштейн (18) (см. Соединительные элементы) к стойкам (20, 19) с помощью болтов M5x10 (29).Поперечные планки (17) размещаются в монтажном кронштейне (18) и фиксируются на месте с помощью болтов M5x30 (30) и гаек M5 (28). При этом убедитесь, что концы болтов направлены внутрь. GRILLCHEF 13

14 Этап сборки b 10a 10 2 мм 10c Осторожно установите и выровняйте чашу для огня (13) на раме. Закрепите чашу для огня на месте (13) с помощью обеих поперечин (17). Для этого используйте четыре болта M5x30 (30) и гайки M5 (28).На этом этапе не устанавливайте оба центральных болта - установите только четыре внешних болта. Осмотрите горелку (10) и проверьте расстояние между свечой зажигания (10c) и выпускными отверстиями для газа. Зазор должен составлять примерно 2 мм. При необходимости отрегулируйте. Убедитесь, что шланги горелки (10a) правильно расположены. При необходимости поверните в правильное положение: Кабель зажигания (10b) влево Шланги горелки (10a) направлены вперед. Пропустите шланги горелки (10a) через овальное отверстие в основании чаши для огня так, чтобы шланги горелки были обращены вперед.Пропустите кабель запальника (10b) через круглое левое отверстие в основании чаши для огня. Закрепите горелку (10) на основании очага с помощью поперечин (17) (средние болты). Для этого используйте два болта M5x30 (30) и гайки M5 (28). Этап сборки a 16 Ослабьте контргайку (33a) на пьезо-воспламенителе (33), пропустите пьезо-воспламенитель через отверстие на передней панели (16), а затем затяните контргайку (33a). 14 ГРИЛЬЧЕФ

15 Этап сборки 5 16b 10 16b 10 Подсоедините кабель воспламенителя (10b) к контакту на пьезо-воспламенителе (33).Убедитесь, что он надежно закреплен на месте. Положение на переднюю панели (16) между колесом ногой (20) и опорной ногой (19) таким образом, чтобы сопла регулировочного элемента (16а) вставлены в шлангах горелки (10а) б рыхлого контакта между шлангами горелки ( 10a), а форсунки на регулирующем элементе (16a) - преднамеренное, поскольку через вентиляционные отверстия образуется смесь газа и воздуха, без которой пламя не достигло бы достаточной температуры. Прикрепите левую и правую сторону передней панели (16) к опоре колеса (20) и стойке (19).Сделайте это с помощью двух болтов M5x35 (24) и гаек M5 (28). Убедитесь, что жиклер установочного устройства (16a) вошел примерно на 3-5 мм в шланг горелки (10a). Этап сборки Сначала прикрутите нижние отверстия бокового столика (14) к ножкам (). Сделайте это с помощью болтов M6x10 со встроенной втулкой (27). Теперь ввинтите верхние болты M6x10 со встроенной втулкой (27) в резьбовые отверстия и установите боковой столик через верхние выемки Этап сборки Прикрепите ручку крышки (6) к крышке (1) с помощью болтов M5x60 (7), распорных втулок ( 5), термостойкие шайбы (31) и гайки М5 (28).28 ГРИЛЬЧЕФ 15

16 Этап сборки Установите крышку (1) на огневую чашу (13) так, чтобы обе петли крышки (3) зацепились с петлями огневой чаши (11). Вставьте по одному болту (25) в каждое просверленное отверстие в крышке и шарнирах пожарной чаши. Закрепите оба болта (25), вставив прямой вал пружинного шплинта (26) через отверстие на конце болта. Убедитесь, что он надежно закреплен.Осторожно и медленно откройте и закройте крышку. Если вы заметили сопротивление, не прикладывайте силу к крышке, так как это может повредить петли. Причину сопротивления следует немедленно устранять. Этап сборки Вставьте монтажную пластину для поддона для сбора жира (32) сверху через небольшое овальное отверстие в чаше для разведения жира (13). Изогнутый зажим на монтажной пластине должен располагаться по центру под небольшим круглым отверстием в чаше для огня (13). Подвесьте поддон для сбора жира (15) снизу в держатель.Поместите укротитель пламени (34) в чашу для огня (13). Поместите решетку (8) в чашу для огня (13) GRILLCHEF

.

17 Подключение газового баллона и отключение Необходимые детали и инструменты Газовый баллон Обычный туристический газовый баллон с массой заполнения 3, 5 или 11 кг (например, серый походный газовый баллон с пропаном). Их можно купить в магазинах DIY или у поставщиков сжиженного газа. Редуктор давления Стационарный и утвержденный редуктор давления, макс.1,5 кг / ч, рабочее давление 37 мбар, подходит для используемого газового баллона. Этот тип редуктора давления также можно приобрести у местного дилера. Средство обнаружения утечек Вы можете обнаружить любые утечки в газовой системе с помощью средства обнаружения утечек. Их можно купить в магазинах DIY или у поставщиков сжиженного газа. Следуйте инструкциям по эксплуатации средства обнаружения утечек. Следующая часть входит в комплект поставки. Он соответствует стандартам, действующим в стране, в которую LANDMANN поставила его.Газовый шланг - утвержденный шланг достаточной длины, позволяющий устанавливать без перегибов. ГРИЛЬЧЕФ 17

18 Подсоединение газового баллона Опасность «Возгорание выходящего газа» Сжиженный газ легко воспламеняется и взрывоопасен. Возможные последствия: серьезные травмы или материальный ущерб в случае воспламенения выходящего газа в среде, в которой он не контролируется. Меры предосторожности: При подключении газового баллона убедитесь, что в радиусе 5 м нет источников возгорания.Соблюдайте особую осторожность, чтобы не зажигать открытый огонь, не курить и не включать электроприборы (приборы, освещение, дверные звонки) и т. Д. (Возможно искрение). При необходимости замените шланг в соответствии с национальными требованиями. 1. Выберите подходящее место для установки гриля. Убедитесь, что ... поблизости нет и не будет воспламеняющихся материалов или веществ. Минимальное расстояние до легковоспламеняющихся материалов или веществ: 2 м вверху и 1 м в сторону; расстояние до огнестойких материалов или веществ - мин. 0.25 мес. гриль стоит прочно на ровной достаточно большой поверхности. Его нельзя перемещать во время работы. G5 G1 G2 1. Поверните рычаг управления (G2) в положение «3 часа», а затем нажмите на редуктор давления (G1) на клапане газового баллона (G4), пока не услышите щелчок. Проверьте правильность положения. подсоединяется, потянув редуктор давления (G1) вверх. Он не должен отсоединяться от клапана баллона. 3. Проверьте соединение между редуктором давления G4 (G1) и газовым шлангом (G5), а также соединение между газовым шлангом (G5) и регулирующим устройством (под передней панелью (16)).4. Откройте вентиль баллона (поверните рычаг управления (G2) в положение «6 часов») и используйте стандартный течеискатель, чтобы убедиться, что все соединения затянуты. Соблюдайте инструкции для средства обнаружения утечек! Никогда не проверяйте герметичность с помощью открытого огня. Выявление утечек также не является надежным методом обнаружения. Если соединение не запломбировано должным образом, немедленно закройте клапан баллона (поверните рычаг управления (G2) в положение на 3 часа), а затем повторно затяните соединение или замените протекающую часть.Повторите проверку на герметичность. 5. Если вы не хотите сразу использовать барбекю, закройте вентиль баллона (поверните рычаг управления (G2) в положение на 3 часа). 18 ГРИЛЬЧЕФ

19 Отключение газового баллона G1 G4 G2 G Закройте вентиль баллона (поверните рычаг управления (G2) в положение на 3 часа). 2. Нажмите кнопку разблокировки (G3) и потяните редуктор давления (G1) вверх. 3. Уберите редуктор давления (G1) с газовым шлангом (G5) под барбекю.Убедитесь, что газовый шланг не перекручен и не перекручен. 4. Правильное хранение газового баллона: установите клапан газового баллона с помощью накидной гайки и предохранительного колпачка. Не храните газовый баллон в помещениях ниже уровня земли, а также на лестницах, коридорах, проходах и проездах между зданиями или рядом с ними. Всегда храните газовые баллоны в вертикальном положении, даже если они пустые! ГРИЛЬЧЕФ 19

20 Эксплуатация Запуск гриля 1.Убедитесь, что ... поблизости нет и не будет горючих материалов или веществ. Минимальное расстояние до легковоспламеняющихся материалов или веществ: 2 м вверху и 1 м в сторону; расстояние до огнестойких материалов или веществ - мин. 0,25 м. гриль стоит прочно на ровной достаточно большой поверхности. Его нельзя перемещать во время работы. 2. Убедитесь, что ... решетка полностью собрана и не имеет явных неисправностей. решетка (8) установлена, а поддон для сбора жира (15) установлен под огневой чашей (13).G4 G1 G Откройте крышку (1) пожарной чаши (13) и держите ее открытой при розжиге пламени. 2. Поверните рычаг управления (G2) в положение «6 часов». 3. Убедитесь, что газовая система герметична. В противном случае немедленно закройте вентиль баллона (поверните рычаг управления (G2) в положение на 3 часа). Осторожно: Не наклоняйтесь над грилем во время шагов 7 и 8. Соблюдайте безопасное расстояние. 7. Нажмите и поверните левый регулятор пламени (B) в положение Max «большое пламя». 8. При необходимости несколько раз нажмите на пьезо-воспламенитель (B), пока горелка не загорится.9. Если пламя гаснет, поверните левый регулятор пламени (B) в положение «» (выключено), подождите 3 минуты и повторите шаги 7 и Правая секция горелки зажигается через левую горелку. Нажмите и поверните правый регулятор пламени (B) в положение MAX «большое пламя», пока не загорится правая сторона горелки. 11. Закройте крышку (1) и дайте грилю нагреться на полную мощность. При первом использовании барбекю дайте ему нагреться примерно 20 минут, прежде чем добавлять какие-либо продукты; это позволит покрытию, безопасному для пищевых продуктов, затвердеть (как в любой духовке).12. Когда гриль достаточно нагреется, поверните регулятор пламени (B) на желаемое значение (размер пламени). 13. Теперь вы можете ставить продукты на решетку. Мы рекомендуем использовать перчатки для барбекю или аналогичные для защиты от жары. 20 ГРИЛЬЧЕФ

21 Выключение гриля 1. Закройте вентиль баллона на газовом баллоне (поверните G1 по часовой стрелке). 2. Установите регулятор пламени (B) в положение «» (выключено).3. Подождите, пока все детали остынут, а затем очистите все загрязненные детали. 4. Закройте крышку (1). 5. Если нагреватель не будет использоваться в течение длительного периода: отсоедините газовый баллон (см. Главу «Отсоединение газового баллона»). Храните гриль в сухом месте. GRILLCHEF 21

22 Очистка барбекю Чтобы гриль служил вам долгие годы, его следует очищать после каждого использования жидкостью для мытья посуды, щеткой и тряпкой - сначала убедитесь, что все части остыли.Это намного проще, чем чистить его на более позднем этапе, когда грязь высохнет. Предостережение «Свеча зажигания на горелке может погнуться» Свечи зажигания на горелке могут погнуться или сломаться во время чистки. Возможные последствия: Горелка больше не горит. Меры предосторожности: Соблюдайте особую осторожность при очистке области вокруг горелки. Газовая система При необходимости струю выхода газа на регулировочном элементе (под передней панелью) можно прочистить иглой. Все остальные части, через которые подается газ, может чистить только специалист.Никогда не разбирайте регулирующее устройство! 22 GRILLCHEF

23 Обслуживание Гриль не требует обслуживания. Тем не менее, вы должны регулярно проверять это. Интервалы зависят от того, как часто используется гриль, и от условий окружающей среды, которым он подвергается. Барбекю Убедитесь, что все части гриля присутствуют и собраны (визуальный осмотр). Убедитесь, что все соединения присутствуют и надежно закреплены; при необходимости подтяните.Газовая система Газовую систему необходимо проверять каждый раз при подключении газового баллона (см. Главу «Подсоединение и отсоединение газового баллона). При необходимости замените шланг, чтобы он соответствовал соответствующим национальным требованиям. Экологическая информация и меры по утилизации Остаточное Вещества ОПАСНО: Опасность возгорания при утилизации горячего остаточного вещества Утилизируйте остаточные вещества только после того, как они полностью остынут, и только затем в предназначенных металлических контейнерах.Соблюдайте местные правила. Барбекю Соблюдайте чистоту при обращении с барбекю. Чтобы правильно утилизировать барбекю, разберите его на отдельные части. Утилизируйте металлические и пластмассовые детали. Соблюдайте местные правила. GRILLCHEF 23

24 Устранение неисправностей Если, несмотря на должное внимание, возникла неисправность, эта глава может помочь вам устранить неисправность. Неисправность Причина Устранение Запах газа Утечка в газовой системе 1.Немедленно закройте вентиль баллона (поверните рычаг управления (G2) в положение на 3 часа). 2. Не допускайте возникновения пламени или искр (не включайте электрические устройства) 3. Затяните все соединения газовой системы. 4. Проверить все компоненты газовой системы на наличие внешних повреждений; заменять дефектные детали оригинальными запчастями. 5. Используйте средство для обнаружения утечек, чтобы проверить газовую систему на предмет утечек. Горелка не горит. Газовый баллон пуст. Замените газовый баллон. Клапан баллона закрыт. Поверните рабочий рычаг (G2) в положение «6 часов». Сопла регулировочного элемента (под передней панелью) не вставлены в патрубки горелки. кабель не подключен к пьезо-воспламенителю (A) Неправильное расстояние между свечой зажигания и выходами газа на горелке (10) Струя на регулировочном элементе (под передней панелью) заблокирована Другая газовая система заблокирована Проведите визуальную проверку, если необходимо выровнять форсунки и соединительные шланги. Провести визуальный контроль, при необходимости подсоединить Визуальный осмотр; при необходимости откорректируйте Снимите переднюю панель и прочистите струю регулировочного элемента с помощью штифта. Газовую систему должен очистить специалист. Слишком низкая температура на гриле. Слишком короткое время предварительного нагрева. Закройте крышку (1) и установите регулятор пламени. до макс.настройка. Выходные отверстия для газа на горелке (10) заблокированы. Удалите засор с горелки. Жирные продукты. Удалите все большие участки жира перед приготовлением на гриле или поместите мясо на решетку для гриля, или уменьшите температуру барбекю. Воспоминание, вызванное засорением горелки. 1. Немедленно закройте вентиль баллона (поверните рычаг управления (G2) в положение на 3 часа). 2. Подождите три минуты и снова включите барбекю.3. Если проблема повторяется, снимите и очистите горелку (10) GRILLCHEF 25

26 26 GRILLCHEF

27 Заявление о соответствии DIN EN 498 (октябрь 2009 г.) GRILLCHEF 27

28 LANDMANN Ltd. Unit 6 Blackstone Road Stukeley Meadows, Хантингдон PE29 6EF Великобритания Интернет: горячая линия с понедельника по четверг с 9 до 17 часов, в пятницу с 9 до 16 часов. Горячая линия для барбекю GRILLCHEF

Газ для барбекю по выгодной цене - Выгодные предложения на газ для барбекю от мировых продавцов газа для барбекю

Отличные новости !!! Вы попали в нужное место, где есть газ для барбекю.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот газ для барбекю станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили газ для барбекю на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газе для барбекю и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести gas для барбекю по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Небольшой газовый баллон по выгодной цене - Отличные предложения на небольшой газовый баллон от глобальных продавцов небольших газовых баллонов

Отличные новости !!! Вы попали в нужное место для небольшого газового баллона.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот маленький газовый баллон в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили небольшой газовый баллон на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в небольшом баллоне с газом и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести Маленький газовый баллон по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Транспортировка газовых баллонов | Linde Gas

Перейти к основному содержанию
  • Linde Worldwide
  • Linde.com
  • О Linde
  • Промышленные газы

  • Дом
  • Что творится
      • Современные материалы
      • Повышение эффективности
      • Качество жизни
      • Окружающая среда и ресурсы
      • Цифровизация
    • Отрасли
        • Аквакультура
          • Проточные фермы
          • РАН
          • Морские клетки
          • Перевозка рыбы
        • Химикаты
          • Тонкая и специальная химия
          • База и нефтехимия
        • Строительство и инфраструктура
          • Бетон
          • строительство
          • Отопление, вентиляция и кондиционирование воздуха (HVAC)
          • Тяжелая техника
          • Офшор
          • Трубопроводы
          • Ветер, волны и приливы
          • Энергетические и технологические установки
          • Простое, быстрое и отслеживаемое объединение ваших сварочных процессов
          • Замораживание грунта
        • Электроника
          • Полупроводник
          • Дисплей
          • Солнечная
          • СВЕТОДИОД
          • Свяжитесь с командой Linde
          • Качественный
          • Новости и СМИ
        • Еда и напитки
          • Напитки
          • Молочный
          • Сухие продукты и выпечка
          • Фрукты и овощи
          • Мясо
          • Пищевые масла и жиры
          • Готовые блюда и еда с обслуживанием
          • Рыба и морепродукты
        • Здравоохранение
          • Клиническая диагностика
          • Больничная и клиническая помощь
          • Уход на дому
          • Магнитно-резонансная томография
        • Стакан
          • Стекла плавление
          • Формование стекла
          • Обработка поверхности стекла
          • Утепление окон и освещение
          • Газоснабжение
          • обслуживание
        • Лаборатории
        • Отдых и гостеприимство
          • Гостеприимство
          • Дом и хобби
        • Изготовление металлов
          • Ремесла и слесари
          • бытовая техника
          • Торговцы металлоломом
          • Мастерские по металлообработке
          • Соответствие EN 1090
        • Металлы
          • Алюминий
          • Железо
          • Стали
          • Газоснабжение
          • Сервисы
        • Нефть и газ
          • Решения по извлечению углеводородов
          • Завод и трубопроводные услуги
          • Криоконденсация для снижения выбросов ЛОС
          • Очистка воды и сточных вод
        • Фарма и биотехнологии
          • Сублимационной сушки
          • Реакторное охлаждение
          • Контроль выбросов ЛОС
          • Инертная зарядка
          • Инертизация, продувка, барботаж, передача давления
          • Газоснабжение
          • обслуживание
        • Пластмассы и резина
          • Linde Plastics Park
        • Мощность энергии
          • Обычная мощность
          • Тушение пожара биомассы
        • Целлюлозно-бумажная промышленность
          • Интерактивный план целлюлозно-бумажного комбината
        • Рафинирование
          • Завод по производству нефтепродуктов Linde
        • Транспорт
          • Аэрокосмическая промышленность
          • Автомобильная промышленность
          • Железная дорога
          • Судостроение
          • Грузоперевозки
        • Очистка воды и сточных вод
          • Аэробная очистка сточных вод кислородом.Гибкие и эффективные технологии аэрации.
          • Нейтрализация и реминерализация диоксидом углерода
          • Чистый кислород для эффективного образования озона
          • Услуги и поддержка клиентов
    • Решения
        • Процессы аддитивного производства
          • Производство и транспортировка металлических порошков
          • 3D печать
          • Подача газа для аддитивных производств
          • Отделка поверхности
          • Исследования и разработки в аддитивном производстве
          • AM События
        • Анализ и приборы
          • Прослеживаемость
        • Аквакультура
        • Очистка, полировка и шлифовка
          • Отбеливание
          • Промывка пульпы двуокисью углерода
          • CRYOCLEAN® Чистящие растворы
          • Шлифование
        • Клинический анализ и диагностика
        • Покрытие и обработка поверхности
          • Покрытие
          • Отверждение ультрафиолетом и электронным лучом
        • Контролируемая и модифицированная атмосфера
          • Карбонизация
          • Оглушение в контролируемой атмосфере (CAS)
          • Увеличение роста теплиц
          • Дозирование жидкого азота
          • Упаковка в модифицированной атмосфере (MAP)
          • Оксигенация в аквакультуре
        • Резка, соединение и нагрев
          • Пайка и пайка
          • Резка
          • Сварка
          • Подключенная сварка
          • Термообработка пламенем для изготовления
          • LASERLINE Global Gas Solutions
        • Решения по выбросам
          • ЛОТОКС
          • CIRRUS
        • Хранилище энергии
          • Хранение водородной энергии
          • Накопитель тепловой энергии (TES)
        • Замораживание и охлаждение
          • Охлаждение для изготовления металлов
          • Охлаждение основных шлангов
          • Охлаждение дросса аргоном
          • Экструзионное охлаждение
          • Охлаждение и замораживание продуктов
          • Сублимационной сушки
          • Транзитное охлаждение
          • Быстрое охлаждение
          • Охлаждение реактора
        • Фумигация и борьба с вредителями
        • Термическая обработка
          • Отжиг
          • Пайка в печи
          • Науглероживание и карбонитрирование
          • Нейтральное отверждение
          • Азотирование и нитроцементация
          • Спекание порошкового металла
          • Лечение ниже нуля
          • Горячее изостатическое прессование
          • Газоснабжение
          • обслуживание
        • Водородная энергия
          • h3 везде
          • Единое окно h3
          • Референсные проекты h3
        • Инертизация, продувка, барботаж
          • Инертинг
          • Одеяло
          • Очистка
          • Барботаж
          • Передача давления
          • Инертная зарядка с N2LOCK®
        • Отдых и гостеприимство
        • Плавление и нагрев
          • Отопление для изготовления металлов
        • Нефть и газ
        • Нефтехимическая переработка и переработка
          • Каталитический крекинг в жидкости
          • Газ / жидкость реакции
          • Неоднородные окисления
          • Водород в нефтепереработке
          • Извлечение серы на заводах Клауса
          • Промышленные услуги для НПЗ
          • Снижение выбросов
        • Фармацевтическая обработка
        • Обработка пластмасс и резины
          • Вспенивание
          • Газовое литье под давлением (GIM)
          • Усовершенствованный контроль температуры пресс-форм
          • Растворы для предварительной обработки и очистки
          • Удаление заусенцев из пластика и резины
          • Отверждение шин
        • Химия процесса
          • Применение водорода в химическом производстве
          • Гидрирование масел и жиров
          • Охлаждение реактора
          • Восстановление летучих органических соединений
          • Перемешивание
        • Целлюлозно-бумажная промышленность
          • Решения для целлюлозы
          • Производство бумаги
          • Часто задаваемые вопросы для целлюлозно-бумажных комбинатов
        • Очистка воды и сточных вод
    • Продукция и Услуги
        • Решения и услуги для аквакультуры
          • СОЛВОКС® А
          • SOLVOX® B & CD
          • Конус растворения под давлением SOLVOX® C
          • SOLVOX® DropIn
          • SOLVOX® OxyStream
          • SOLVOX® Stream
          • СОЛВОКС® F
          • Инновации
          • Соленая и солоноватая вода
          • Пресная вода
          • Газоснабжение
        • Атмосферные газы
          • Воздух
          • Аргон
          • Углекислый газ
          • Гелий
          • Азот
          • Кислород
          • Электронная книга по газам и их применению
        • Электронные газы и химикаты
          • Объемные газы
          • Электронные специальные газы
          • Изотопы
          • Литография Газы
          • Производство газа на месте
          • Услуги на месте
          • Редкие газы
          • Газовые системы и оборудование
          • Влажные химикаты
        • Энергетические решения
        • Охлаждение еды
          • ACCU-CHILL® BI
          • ACCU-CHILL® SC
          • ACCU-CHILL® IC
          • Dri-Pack®
          • Сухой лед
          • FROSTCRUISE®
          • Система грануляции
          • Снежные рога Linde
          • Транспортная контролируемая температура
        • Замораживание продуктов
          • Семья Linde CRYOLINE
          • КРИОЛИН CF
          • КРИОЛИН CS
          • КРИОЛИН CW
          • КРИОЛИН CWI
          • КРИОЛИН МТ
          • КРИОЛИН PE
          • КРИОЛИН СК
          • КРИОЛИН СИ
          • КРИОЛИН TI
          • КРИОЛИН XF
        • Пищевые газы
        • Топливные газы
          • Ацетилен
          • Водород
          • Пропан
          • Пропилен
        • Фумиганты
          • Двуокись углерода в сельском хозяйстве
          • ВАПОРМАТ
          • FAQs
        • Газовые смеси
          • LASERLINE Global Gas Solutions
        • Термическая обработка
          • Автоматические газовые горелки
          • Ручные газовые горелки
          • Газоснабжение
        • Упакованные химикаты
          • Ассортимент продукции
          • Данные о материалах
        • Фармацевтические решения
        • Заводские и трубопроводные услуги
        • Пластмассы и резиновые решения
          • Литье под давлением пены PLASTINUM
          • PLASTINUM для литья под давлением газа с N₂
          • PLASTINUM для литья под давлением газа с CO₂
          • PLASTINUM для литья под давлением газа с внутренним охлаждением
          • PLASTINUM Inerting для литья под давлением
          • PLASTINUM Точечное охлаждение с CO₂
          • PLASTINUM Динамический контроль температуры с CO₂
          • PLASTINUM Экструзионное вспенивание с CO₂
          • PLASTINUM Вспенивание полиуретана с CO₂
        • Целлюлозно-бумажное оборудование
        • Решения для нефтепереработки
    .
    Мангалы из газового баллона: Как сделать мангал из газового баллона: разметка, раскрой, сборка

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
