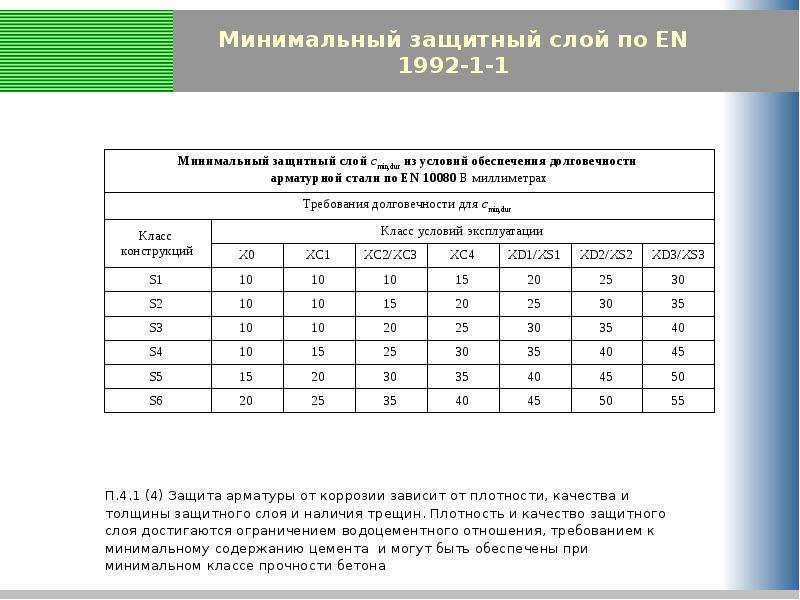

Толщина защитного слоя бетона
Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.
| Условия использования арматуры | Толщина защитного слоя бетона | Нормативный документ |
|---|---|---|
| Продольная рабочая арматура фундаментных балок и сборных фундаментов | 30 мм | Пункт 12. 8.5. СП 50-101-2004 |
| Продольная рабочая арматура монолитных фундаментов при наличии бетонной подготовки | 35 мм | Пункт 12.8.5. СП 50-101-2004 |
| Продольная рабочая арматура монолитных фундаментов при отсутствии бетонной подготовки | 70 мм | Пункт 12.8.5. СП 50-101-2004 |
| В закрытых помещениях при нормальной и пониженной влажности | Не менее 20 мм | Таблица 8.1 СП 52-101-2003 |
| В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) | Не менее 25 мм | Таблица 8.1 СП 52-101-2003 |
| На открытом воздухе (при отсутствии дополнительных защитных мероприятий) | Не менее 30 мм | Таблица 8.1 СП 52-101-2003 |
| В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки | Не менее 40 мм | Таблица 8. 1 СП 52-101-2003 |
| Арматура в бетоне, постоянно контактирующем с землей | 76 мм | Пункт 7.7.1 ACI 318-08 |
| Арматура d18-d40 в бетоне, подверженному воздействию земли и погодных факторов | 52 мм | Пункт 7.7.1 ACI 318-08 |
| Арматура d10-d18 в бетоне, подверженному воздействию земли и погодных факторов | 1,2 -2,5 мм | Пункт 7.7.1 ACI 318-08 |
| Арматура в бетоне, не подверженному воздействию земли и погодных факторов | 1,2 -2,5 мм | Пункт 7.7.1 ACI 318-08 |
Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм — для фундаментных балок и сборных фундаментов; 35 мм — для монолитных фундаментов при наличии бетонной подготовки; 70 мм — для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм.
Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры. В защитном слое толщиной свыше 50 мм следует устанавливать конструктивную арматуру в виде сеток.
По требованиям ACI 318-05 защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 — 40 мм. Для диаметра арматуры толще 20 мм — 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую проектом величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью одноразовых пластиковых фиксаторов, подкладок из бетона и путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса.
Толщина защитного слоя для поперечной арматуры
Минимальный защитный слой бетона для поперечной арматуры бетонных элементов сечением меньше 25 см составляет 1 см, а для элементов сечением более 25 см – 1,5 см [Таблица 5.19, Голышев, 1990].

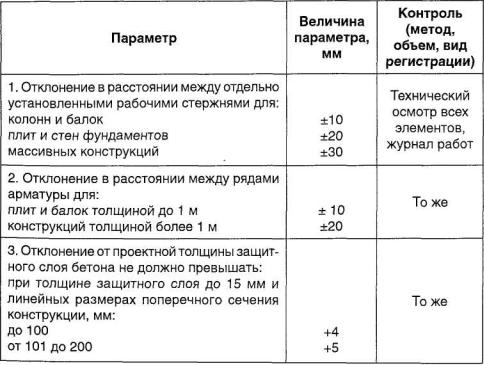

| Показатель | Максимально допустимые отклонения | Нормативный документ |
|---|---|---|
| Толщина бетонного защитного слоя при его толщине 15 мм и менее | 3 мм | Пункт 4. 6 ВСН 37-96* |
| Толщина бетонного защитного слоя при его толщине более 15 мм | 5 мм | Пункт 4.6 ВСН 37-96 |
| Смещение арматурного стержня при установке и в арматурном каркасе | 0,25 диаметра арматурного стержня, но не более 0,2 диаметра наибольшего стержня | Пункт 4.6 ВСН 37-96 |
| Толщина бетонного защитного слоя при его толщине до 200 мм | 9 мм | Пункт 7.5.2.1 ACI 318-08 |
| Продольное положение окончания или изгиба стержня арматуры | 50 мм | Пункт 7.5.2.2 ACI 318-08 |
Отклонения от толщины защитного слоя по проекту не должны превышать 4-8 мм в сторону увеличения защитного слоя и 3-5 мм в сторону его уменьшения в зависимости от диаметра арматуры и сечения бетонной конструкции [пункт 2.104 СНиП 3.03.01-87].
Запрос на встречу

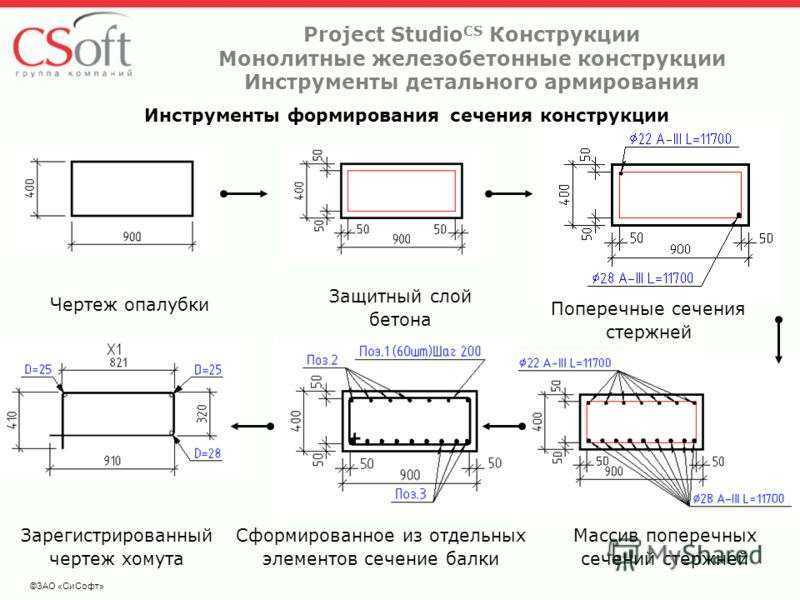

Защитный слой бетона для арматуры: минимальная толщина
Защитным слоем бетона называется слой смеси от арматуры до поверхности.
Для нормального взаимодействия арматуры с бетоном и корректного функционирования железобетонных блоков необходимо правильно рассчитать толщину защитного слоя. Он защищает арматуру от коррозии и нагрева.
От чего зависит толщина?
В соответствии с типом железобетонных конструкций и диаметром стержней арматуры определяют минимальную толщину слоя. Для конструкций разных типов и диаметров стержней приняты нормы, различающиеся для поперечной и продольной арматуры.
Минимальная толщина защитного слоя бетона, используемая для продольной арматуры (напрягаемой и ненапрягаемой), ограничена диаметром стержня и размером железобетонной конструкции, данная зависимость приводится в таблице. Толщина слоя для продольной арматуры не должна быть меньше диаметра стержня. При этом существуют требования для различных фундаментов:
- для сборных фундаментов и балок – не менее 30 мм;
- для фундаментов монолитного типа с бетонной подготовкой – не менее 35 мм;
- для фундаментов монолитного типа без применения бетонной подготовки – не менее 70 мм.
Допустимые снижения толщины слоя (но не менее диаметра стержня):
- если используется бетонная подготовка или конструкция устанавливается на скальном грунте, толщина слоя снижается до 40 мм;
- для сборных элементов толщина слоя уменьшается на 5 мм;
- для арматуры конструктивного типа минимальное значение толщины слоя бетонной смеси на 5 мм меньше величины, требуемой для рабочей арматуры.
При толщине слоя более 50 мм необходимо установить арматуру в виде сеток. Толщина согласно СНИП принимается не менее диаметра рабочей арматуры. В зависимости от эксплуатационных условий определяют следующую толщину защитного слоя бетонной смеси:
- 20 мм – при нормальной и повышенной влажности в закрытых помещениях;
- 25 мм – при повышенном уровне влажности и отсутствии дополнительной защиты в закрытых помещениях;
- 30 мм – на открытом воздухе без дополнительной защиты;
- 40 мм – для фундаментов при наличии бетонной подготовки, в грунте без дополнительной защиты.
Минимальные расстояния между стержнями
Расстояния по высоте и ширине между стержнями должны обеспечивать взаимодействие рабочей арматуры и бетона. Минимальный защитный слой бетона указывают с учетом удобства уплотнения смеси, ее укладки. В случае использования предварительно напряженных конструкций необходимо учитывать степень обжатия и габариты зажимов и домкратов, обеспечивающих натяжение арматуры.
За минимальное расстояние между стержнями продольно растянутой и продольно сжатой арматуры принимается размер не менее 50 мм.
В случае ограничений стержни допускается размещать попарно без зазора. С условием, чтобы в процессе бетонирования спаренные стержни, расположенные горизонтально, находились друг над другом.
При необходимости в восстановлении защитного слоя бетона применяют специальные растворы для выравнивания поверхности. Также для укрепления используют армирующую сетку.
Минимальное бетонное покрытие для армирования
🕑 Время чтения: 1 минута
Бетонное покрытие для армирования требуется для защиты арматуры от коррозии и обеспечения огнестойкости.
Толщина покрытия зависит от условий окружающей среды и типа элемента конструкции.
Минимальная толщина защитного слоя арматуры указана на чертежах или должна быть получена из соответствующих сводов правил.
Ниже приведены характеристики арматурного покрытия для различных элементов конструкции в различных условиях. а) На каждом конце арматурного стержня должно быть предусмотрено защитное покрытие толщиной не менее 25 мм или менее чем в два раза больше диаметра стержня.
б) Для продольного арматурного стержня в колонне следует предусматривать защитный слой бетона не менее 40 мм и не менее диаметра такого стержня. В случае колонн минимального размера 20 см или менее, у которых арматурные стержни не превышают 12 мм, для армирования следует использовать защитный слой бетона толщиной 25 мм.
в) для продольной арматуры в балке не менее 30 мм и менее диаметра стержня.
г) для растягивающей, сжимающей или другой арматуры в плите или стене не менее 15 мм, не менее диаметра такого стержня.
Бетонное покрытие поверх арматуры | UpCodes
Минимальная толщина защитного слоя бетона над арматурой в бетонных плитах, армированных балках и предварительно напряженных балках должна соответствовать данному разделу.
ТАБЛИЦА 722.2.3(1)
ТОЛЩИНА ПОКРЫТИЯ ЖЕЛЕЗОБЕТОННОГО ПОЛА ИЛИ ПЛИТЫ КРЫШИ (дюймы)
| БЕТОН ЗАПОЛНИТЕЛЬ ТИП | СТЕПЕНЬ ОГНЕСТОЙКОСТИ (часы) | |||||||||
| Фиксированный | Безудержный | |||||||||
| 1 | 1 1 / 2 | 2 | 3 | 4 | 1 | 1 1 / 2 | 2 | 3 | 4 | |
| Кремнистый | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 1 | 1 1 / 4 | 1 5 / 8 |
| Карбонат | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 1 1 / 4 | 1 1 / 4 |
| Песок облегченный или облегченный | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 1 1 / 4 | 1 1 / 4 |
Для СИ: 1 дюйм = 25,4 мм.
ТАБЛИЦА 722.2.3(2)
ТОЛЩИНА ПОКРЫТИЯ ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОГО БЕТОННОГО ПОЛА ИЛИ ПЛИТЫ КРЫШИ (дюймы)
| БЕТОН ЗАПОЛНИТЕЛЬ ТИП | СТЕПЕНЬ ОГНЕСТОЙКОСТИ (часы) | |||||||||
| Фиксированный | Безудержный | |||||||||
| 1 | 1 1 / 2 | 2 | 3 | 4 | 1 | 1 1 / 2 | 2 | 3 | 4 | |
| Кремнистый | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 1 1 / 8 | 1 1 / 2 | 1 3 / 4 | 2 3 / 8 | 2 3 / 4 |
| Карбонат | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 1 | 1 3 / 8 | 1 5 / 8 | 2 1 / 8 | 2 1 / 4 |
| Песок облегченный или облегченный | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 1 | 1 3 / 8 | 1 1 / 2 | 2 | 2 1 / 4 |
Для СИ: 1 дюйм = 25,4 мм.
ТАБЛИЦА 722.2.3(3)
МИНИМАЛЬНОЕ ПОКРЫТИЕ ДЛЯ ОСНОВНЫХ АРМАТУРНЫХ СТЕРЖНЕЙ ЖЕЛЕЗОБЕТОННЫХ БАЛОК c (ПРИМЕНИМО ДЛЯ ВСЕХ ТИПОВ КОНСТРУКЦИОННОГО БЕТОНА)
| ОГРАНИЧЕННЫЙ ИЛИ БЕЗГРАНИЧНЫЙ и | ШИРИНА БАЛКИ b (дюймы) | СТЕПЕНЬ ОГНЕСТОЙКОСТИ (часы) | ||||
| 1 | 1 1 / 2 | 2 | 3 | 4 | ||
| Фиксированный | 5 | 3 / 4 | 3 / 4 | 3 / 4 | 1 а | 1 1 / 4 и |
7 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | |
| ≥10 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | 3 / 4 | |
| Без ограничений | 5 | 3 / 4 | 1 | 1 1 / 4 | — | — |
| 7 | 3 / 4 | 3 / 4 | 3 / 4 | 1 3 / 4 | 3 | |
| ≥ 10 | 3 / 4 | 3 / 4 | 3 / 4 | 1 | 1 3 / 4 | |
Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.
- Табличные значения для защемленных узлов относятся к балкам, расстояние между центрами которых превышает 4 фута. Для защемленных балок, расположенных на расстоянии 4 фута или менее от центра, минимальное покрытие 3 / 4 дюймов соответствует номинальным значениям 4 часа или менее. 907:20
- Для ширины балки между указанными в таблице значениями минимальная толщина покрытия может быть определена прямой интерполяцией.
- Защитным слоем для отдельного арматурного стержня является минимальная толщина бетона между поверхностью стержня и подверженной воздействию огня поверхностью балки. Для балок, в которых используется несколько стержней, покрытие угловых стержней, используемых при расчете, должно быть уменьшено до половины фактического значения. Покрытие для отдельного стержня должно быть не менее половины значения, указанного в таблице 722.2.3(3), и не менее 3 / 4 дюймов.
ТАБЛИЦА 722.2.3(4)
МИНИМАЛЬНОЕ ПОКРЫТИЕ ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ БЕТОННЫХ БАЛОК ШИРИНОЙ 8 ДЮЙМОВ ИЛИ БОЛЬШЕ b
| С ОГРАНИЧЕНИЕМ ИЛИ БЕЗ УСТРОЙСТВА a | БЕТОН ЗАПОЛНИТЕЛЬ ТИП | ШИРИНА БАЛКИ (дюймы) | СТЕПЕНЬ ОГНЕСТОЙКОСТИ (часы) | ||||
| 1 | 1 1 / 2 | 2 | 3 | 4 | |||
| Фиксированный | Карбонат или кремний | 8 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 3 / 4 а | 2 1 / 2 а |
| Карбонат или кремний | ≥ 12 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 7 / 8 а | |
| Легкий песок | 8 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 2 а | |
| Легкий песок | ≥ 12 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 5 / 8 а | |
| Без ограничений | Карбонат или кремний | 8 | 1 1 / 2 | 1 3 / 4 | 2 1 / 2 | 5 с | — |
| Карбонат или кремний | ≥ 12 | 1 1 / 2 | 1 1 / 2 | 1 7 / 8 а | 2 1 / 2 | 3 | |
| Легкий песок | 8 | 1 1 / 2 | 1 1 / 2 | 2 | 3 1 / 4 | — | |
| Легкий песок | ≥ 12 | 1 1 / 2 | 1 1 / 2 | 1 5 / 8 | 2 | 2 1 / 2 | |
Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.
- Табличные значения для защемленных узлов относятся к балкам, расстояние между центрами которых превышает 4 фута. Для защемленных балок, расположенных на расстоянии 4 фута или менее от центра, минимальное покрытие 3 / 4 дюймов достаточно для работы в течение 4 часов или менее.
- Для балок шириной от 8 до 12 дюймов минимальную толщину покрытия можно определить путем прямой интерполяции. 907:20
- Непрактично для луча шириной 8 дюймов, но показано для целей интерполяции.
ТАБЛИЦА 722.2.3(5)
МИНИМАЛЬНОЕ ПОКРЫТИЕ ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ БЕТОННЫХ БАЛОК ЛЮБОЙ ШИРИНЫ
| С ОГРАНИЧЕНИЕМ ИЛИ БЕЗ УСТРОЙСТВА a | БЕТОН ЗАПОЛНИТЕЛЬ ТИП | ОБЛАСТЬ БАЛКА b A (квадратные дюймы) | СТЕПЕНЬ ОГНЕСТОЙКОСТИ (часы) | ||||
| 1 | 1 1 / 2 | 2 | 3 | 4 | |||
| Фиксированный | Все | 40 ≤ А ≤ 150 | 1 1 / 2 | 1 1 / 2 | 2 | 2 1 / 2 | — |
| Карбонат или кремний | 150 < А ≤ 300 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 3 / 4 | 2 1 / 2 | |
| 300 < А | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 2 | ||
| Легкий песок | 150 < А | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 1 1 / 2 | 2 | |
| Без ограничений | Все | 40 ≤ А ≤ 150 | 2 | 2 1 / 2 | — | — | — |
| Карбонат или кремний | 150 < А ≤ 300 | 1 1 / 2 | 1 3 / 4 | 2 1 / 2 | — | — | |
| 300 < А | 1 1 / 2 | 1 1 / 2 | 2 | 3 с | 4 с | ||
| Легкий песок | 150 < А | 1 1 / 2 | 1 1 / 2 | 2 | 3 с | 4 с | |
Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 квадратный дюйм = 645,2 мм 2 .
- Табличные значения для защемленных узлов относятся к балкам, расстояние между центрами которых превышает 4 фута. Для защемленных балок, расположенных на расстоянии 4 фута или менее от центра, минимальное покрытие 3 / 4 дюймов достаточно для работы в течение 4 часов или менее.
- В площадь поперечного сечения штока допускается включать часть площади полки при условии, что ширина полки, используемая при расчете, не превышает трехкратной средней ширины штока. 907:20
- Должны быть предусмотрены U-образные или кольцевые хомуты, расположенные на расстоянии не более глубины элемента и имеющие минимальное покрытие 1 дюйм.
722.2.3.3.1 Расчет защитного слоя бетона
Защитный слой бетона для отдельной арматуры представляет собой минимальную толщину бетона между поверхностью арматуры и поверхностью балки, подверженной возгоранию, за исключением предполагаемой толщины защитного слоя для незалитых каналов. — минимальная толщина бетона между поверхностью канала и огнеопасной поверхностью балки.
