Многощипцовая: Многощипцовая крыша и её особенности

Содержание

преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша представляет собой технически сложную конструкцию, состоящую из отдельных, но взаимосвязанных между собой скатов. Врезающиеся друг в друга, они образуют такие конструктивные элементы, как ендовы. Особенностью конструкции является наличие большого количества щипцов. Именно поэтому крыша получила такое название.

Что же такое щипец? Это верхняя часть стены, которая ограничивается несколькими скатами. При отделении карнизами от остальной стены, образуется фронтон.

Многощипцовая крыша стропильная: преимущества и недостатки

К достоинствам конструкции можно отнести:

  • презентабельный внешний вид за счет комбинации скатов различных размеров и уклонов;
  • высокие прочностные и несущие способности;
  • простоту в эксплуатации и обслуживании;
  • рациональное использование свободного пространства, оборудование жилого помещения на чердаке;
  • возможность установки в домах разной формы и разной высоты.

К недостаткам многощипцовой крыши можно отнести:

  • сложность монтажа;
  • большое количество отходов значительно увеличивающих стоимость работ.
  • внушительный вес конструкции, требующий усиление фундамента.

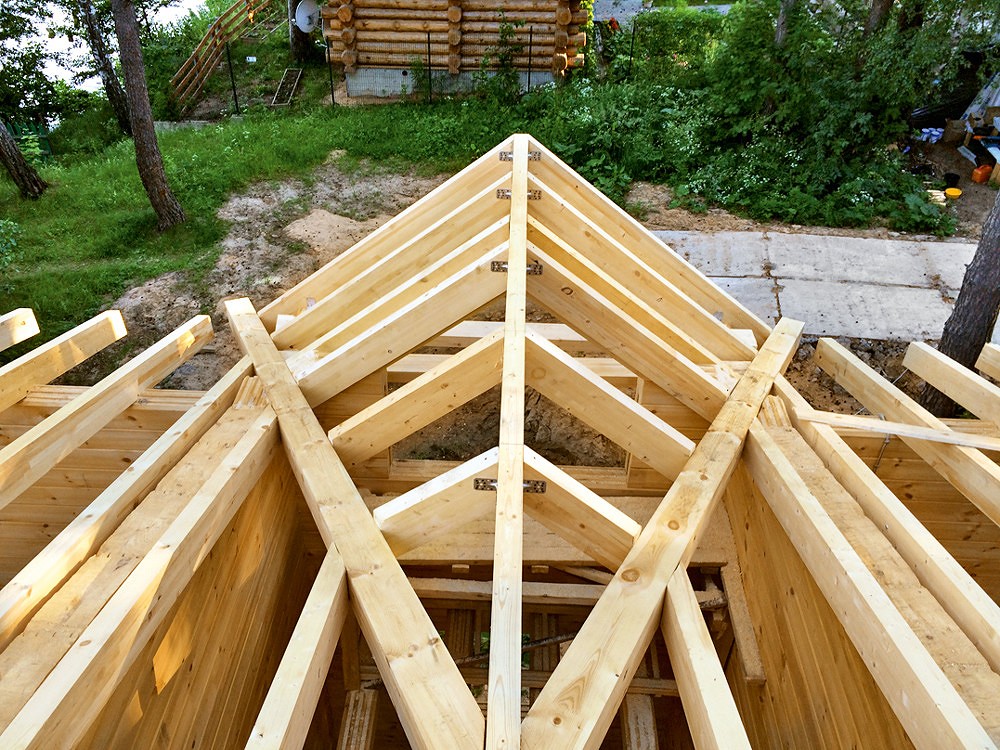

Стропильная система многощипцовой крыши, схемы

Создание стропильной системы многощипцовой крыши — важный этап, определяющий успех строительного процесса. Работы осложняются множественными пересечениями плоскостей, что требует правильного монтажа, который под силу лишь профессионалам. Только при грамотно произведенных расчетах, составленных заранее схемах, можно быть уверенным в том, что стропильная система многощипцовой крыши будет прочной и устойчивой.

Каждый проект жилого строения требует индивидуального подхода, учета особенностей конструкции, формы, характера использования подкровельного пространства, климатических условий региона. Поэтому, схема многощипцовой крыши типовой быть не может. В идеале, всеми необходимыми расчетами должен заниматься специалист, так как данный процесс подразумевает множество подводных камней, о которых новичок может не знать. Наиболее уязвимым местом конструкции считают ендовы, требующие тщательной гидроизоляции.

Своими руками справиться с монтажом многощипцовой крыши довольно сложно. Для начала следует ознакомиться с устройством кровли данного вида, воспользоваться схемами, разработанными профессионалами.

Схемы многощипцовых крыш: фото

Многощипцовая крыша — конструкция и монтажСтройкод

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

  1. Элегантный внешний вид.
  2. Обитаемое мансардное помещение.
  3. Общее с домом отопление.
  4. Естественный дневной свет.
  5. Отсутствие дополнительных карнизов.

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

  • несущим звеном всей крыши является мауэрлат, он опирается на стены здания и к нему крепятся другие элементы;
  • затяжка — горизонтальная балка между стенами здания, опирается на мауэрлаты и снимает нагрузку со стен дома;
  • стропильная группа — образует равнобедренный треугольник и опирается на затяжку с одной стороны, а с другой — на конёк;
  • ребро или конёк, горизонтальный брус, который служит вершиной треугольника, образованного стропилами;
  • ригель, бабка и подкосы — элементы, придающие жёсткость стропилам и равномерно распределяющие нагрузку на здание;
  • ендова — служит внутренним соединением скатов кровли, требует повышенного внимания к гидроизоляции и упрочнению из-за больших снеговых нагрузок;
  • щипец — представляет собой треугольный участок стены, сверху ограничен скатами и имеет оконный проём;
  • контробрешётка и обрешётка — служат основой для кровельного материала;
  • кровельный пирог — состоит из кровельного покрытия, гидроизоляции, утеплителя и пароизоляционной плёнки.

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

  • промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
  • по периметру стен раскладывается слой гидроизоляционного материала;
  • по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
  • затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
  • укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
  • фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
  • для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
  • монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
  • ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
  • затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
  • настилается гидроизоляция и монтируется контробрешётка;
  • укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
  • монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

Многощипцовая крыша (57 фото): щипцовая конструкция своими руками, схема многощипцовых конструкций частных домов, устройство кровли

Самые причудливые кровельные конструкции сегодня можно увидеть не только на зданиях исторических музеев, усадеб или средневековых замков. Все чаще они встречаются в частных домах и коттеджах. Фирмы-застройщики готовы предложить своим клиентам услуги по возведению сложных, но красивых сооружений. Несмотря на высокую стоимость, спрос на них с каждым годом только растет, потому что их красота и презентабельность являются показателями высокого социального статуса хозяина.

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Многощипцовые крыши для каркасного дома можно создать своими руками, если следовать всем рекомендациям. Такие конструкции имеют как свои плюсы, так и минусы, поэтому нужно тщательно взвесить свой выбор. Перед вами должна быть схема работы и чертеж конструкции, а также примеры готовых крыш.

В каких случаях предпочтительно создание кровельных перекрытий подобного вида?

Необходимость построения сложного объекта может возникнуть в целом ряде случаев:

  • когда крыша должна быть выполнена в одном архитектурном стиле с возводимым строением;
  • если к основному зданию были сделаны дополнительные пристройки;
  • в случае, когда строение простой прямоугольной или квадратной формы дополняется несколькими фронтонами;
  • если проект предусматривает обустройство на крыше углубленных балконов или окон, в том числе и слуховых;
  • при необходимости создания бокового освещения мансарды;
  • в многокомнатных зданиях большой площади со сложной многоуровневой планировкой.

Преимущества и недостатки

Кровля данного вида подчеркивает красоту архитектурного стиля, в котором построено здание.

Целый ряд достоинств выделяет ее среди других видов кровельных конструкций:

  • она имеет более оригинальный и привлекательный вид;
  • отличается надежностью и долговечностью;
  • после ее возведения появляется возможность оборудовать дополнительную комнату или кладовку в пространстве образовавшейся мансарды;
  • сложность конструкции предполагает образование большого количества своеобразных ребер жесткости в местах пересечения многочисленных плоскостей – они помогают значительно усилить перекрытие;
  • сбалансированная система стропил позволяет выдерживать повышенные нагрузки, особенно в зимний период;
  • на крутых скатах не задерживается снег.

К ее недостаткам можно отнести следующее:

  • дороговизна возведения подобного объекта из-за большого объема используемых материалов и достаточно высокой цены на них;
  • значительное количество отходов, возникающих при раскрое покрытий (особенно это касается металлочерепицы).
  • сложное устройство требует грамотного расчета и профессионального подхода к монтажу;
  • необходима качественная гидроизоляция, особенно на внутренних стыках;
  • повышенная нагрузка на ендову, особенно зимой из-за обилия осадков.

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Скат

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.

Ребро или конек

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

Водосток

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

  • особенностей климатических условий;
  • расходных материалов;
  • архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

Устройство и монтаж стропильного каркаса

Стропильная система многощипцовой кровли имеет достаточно сложное устройство. В ней часто встречается сочетание наклонных и висячих опор. Поэтому предельно внимательно следует отнестись к точности расчетов их сечения, а также установке необходимых элементов жесткости.

К ее основным элементам относятся:

  • мауэрлат;
  • стропила;
  • балки.

Мауэрлат выполняет важнейшую задачу по распределению нагрузки с крыши на стены здания. Для его производства используется брус длиной от 1000мм до 1500 мм с сечением 100х150мм или 150х150мм. Мауэрлат необходимо прочно крепить к специальному армированному поясу, возводящемуся еще во время строительства стеновой коробки. Это делается, чтобы усилия от стропил не смогли раздвинуть стены. Только после того как мауэрлат будет надежно закреплен, начинают установку стропильных ног.

В зависимости от наличия дополнительных опор устанавливаются наклонные или висячие стропила. Для их изготовления применяют точно такой же брус, как и для мауэрлата. Из него же делается и конек, служащий соединительным элементом верхних частей стропил.

В некоторых случаях появляется необходимость в установлении дополнительных промежуточных прогонов в виде горизонтальных балок между несущей конструкцией и обрешеткой. Они уменьшают нагрузку от покрытия, равномерно распределяя ее в стропильной системе, а также добавляют обрешетке жесткости.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

  • Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
  • Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
  • По периметру здания укладывается мауэрлат.
  • Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.
  • Монтаж основных и дополнительных опор формирующих переходы плоскостей.
  • Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
  • Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
  • Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Выбор обрешетки зависит от типа кровельного покрытия. Если предполагается применить мягкую кровлю, то предпочтителен сплошной настил. При использовании жестких материалов или изделий из профилированного металла обрешетку делают разреженной.

Гидроизоляция и защита чердачных помещений от потери тепла

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча. Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом.

Если работы по монтажу гидроизоляционного слоя выполнены с нарушением технологии или использовались некачественные материалы, это может привести к скапливанию влаги в подкровельной области, в результате чего значительно ухудшается теплоизоляция, возможно загнивание деревянных частей крова.

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

Возведение многощипцовой крыши подразумевает образование чердачного пространства, достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

Для производства минеральных утеплителей используют стекло или базальт. Их несомненным достоинством является одновременное сочетание следующих свойств:

  • легкость;
  • огнеупорность;
  • экологичность.

Кроме всего вышеперечисленного, этот вид строительного материала отличает высокая степень звукопоглощения и шумоизоляции, что особенно важно во время сильного дождя или града.

Мансарды требуют особо пристального внимания к обустройству вентиляции.

Стоимость объекта

Финансовые расходы на возведение самой кровли и осуществление предварительных работ по ее проектированию зависит от нескольких факторов.

  • Расходные материалы. Монтаж конструкций такой сложности подразумевает использование большого количества стройматериалов, на стоимости которых не стоит экономить, так как в итоге это может сказаться на качестве и безопасности готового объекта.
  • Проектирование со всеми техническими и архитектурными расчетами должно проводиться опытными специалистами. Если вы решили сделать все самостоятельно, то необходимо помнить, что малейшая неточность может привести к серьезным проблемам уже на начальном этапе возведения кровли. Проекты должны быть составлены с особой тщательностью, с учетом всех предполагаемых нагрузок, а также различных негативных факторов.

Если многощипцовая крыша возведена согласно всем нормам и правила и с учетом всех особенностей проекта, то итогом ваших трудов будет:

  • привлекательный внешний вид сооружения, позволяющий сделать ваш дом по-настоящему уникальным;
  • устойчивая и надежная конструкция, противостоящая всем разгулам природы за счет идеально сбалансированной стропильной системы;
  • ваш дом станет более функциональным, ведь под такой крышей легко организовать несколько дополнительных уютных помещений.

Об устройстве крыши дома смотрите в следующем видео.

Многощипцовая крыша (57 фото): щипцовая конструкция своими руками, схема многощипцовых конструкций частных домов, устройство кровли

Самые причудливые кровельные конструкции сегодня можно увидеть не только на зданиях исторических музеев, усадеб или средневековых замков. Все чаще они встречаются в частных домах и коттеджах. Фирмы-застройщики готовы предложить своим клиентам услуги по возведению сложных, но красивых сооружений. Несмотря на высокую стоимость, спрос на них с каждым годом только растет, потому что их красота и презентабельность являются показателями высокого социального статуса хозяина.

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Многощипцовые крыши для каркасного дома можно создать своими руками, если следовать всем рекомендациям. Такие конструкции имеют как свои плюсы, так и минусы, поэтому нужно тщательно взвесить свой выбор. Перед вами должна быть схема работы и чертеж конструкции, а также примеры готовых крыш.

В каких случаях предпочтительно создание кровельных перекрытий подобного вида?

Необходимость построения сложного объекта может возникнуть в целом ряде случаев:

  • когда крыша должна быть выполнена в одном архитектурном стиле с возводимым строением;
  • если к основному зданию были сделаны дополнительные пристройки;
  • в случае, когда строение простой прямоугольной или квадратной формы дополняется несколькими фронтонами;
  • если проект предусматривает обустройство на крыше углубленных балконов или окон, в том числе и слуховых;
  • при необходимости создания бокового освещения мансарды;
  • в многокомнатных зданиях большой площади со сложной многоуровневой планировкой.

Преимущества и недостатки

Кровля данного вида подчеркивает красоту архитектурного стиля, в котором построено здание.

Целый ряд достоинств выделяет ее среди других видов кровельных конструкций:

  • она имеет более оригинальный и привлекательный вид;
  • отличается надежностью и долговечностью;
  • после ее возведения появляется возможность оборудовать дополнительную комнату или кладовку в пространстве образовавшейся мансарды;
  • сложность конструкции предполагает образование большого количества своеобразных ребер жесткости в местах пересечения многочисленных плоскостей – они помогают значительно усилить перекрытие;
  • сбалансированная система стропил позволяет выдерживать повышенные нагрузки, особенно в зимний период;
  • на крутых скатах не задерживается снег.

К ее недостаткам можно отнести следующее:

  • дороговизна возведения подобного объекта из-за большого объема используемых материалов и достаточно высокой цены на них;
  • значительное количество отходов, возникающих при раскрое покрытий (особенно это касается металлочерепицы).
  • сложное устройство требует грамотного расчета и профессионального подхода к монтажу;
  • необходима качественная гидроизоляция, особенно на внутренних стыках;
  • повышенная нагрузка на ендову, особенно зимой из-за обилия осадков.

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Скат

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.

Ребро или конек

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

Водосток

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

  • особенностей климатических условий;
  • расходных материалов;
  • архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

Устройство и монтаж стропильного каркаса

Стропильная система многощипцовой кровли имеет достаточно сложное устройство. В ней часто встречается сочетание наклонных и висячих опор. Поэтому предельно внимательно следует отнестись к точности расчетов их сечения, а также установке необходимых элементов жесткости.

К ее основным элементам относятся:

  • мауэрлат;
  • стропила;
  • балки.

Мауэрлат выполняет важнейшую задачу по распределению нагрузки с крыши на стены здания. Для его производства используется брус длиной от 1000мм до 1500 мм с сечением 100х150мм или 150х150мм. Мауэрлат необходимо прочно крепить к специальному армированному поясу, возводящемуся еще во время строительства стеновой коробки. Это делается, чтобы усилия от стропил не смогли раздвинуть стены. Только после того как мауэрлат будет надежно закреплен, начинают установку стропильных ног.

В зависимости от наличия дополнительных опор устанавливаются наклонные или висячие стропила. Для их изготовления применяют точно такой же брус, как и для мауэрлата. Из него же делается и конек, служащий соединительным элементом верхних частей стропил.

В некоторых случаях появляется необходимость в установлении дополнительных промежуточных прогонов в виде горизонтальных балок между несущей конструкцией и обрешеткой. Они уменьшают нагрузку от покрытия, равномерно распределяя ее в стропильной системе, а также добавляют обрешетке жесткости.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

  • Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
  • Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
  • По периметру здания укладывается мауэрлат.
  • Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.
  • Монтаж основных и дополнительных опор формирующих переходы плоскостей.
  • Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
  • Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
  • Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Выбор обрешетки зависит от типа кровельного покрытия. Если предполагается применить мягкую кровлю, то предпочтителен сплошной настил. При использовании жестких материалов или изделий из профилированного металла обрешетку делают разреженной.

Гидроизоляция и защита чердачных помещений от потери тепла

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча. Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом.

Если работы по монтажу гидроизоляционного слоя выполнены с нарушением технологии или использовались некачественные материалы, это может привести к скапливанию влаги в подкровельной области, в результате чего значительно ухудшается теплоизоляция, возможно загнивание деревянных частей крова.

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

Возведение многощипцовой крыши подразумевает образование чердачного пространства, достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

Для производства минеральных утеплителей используют стекло или базальт. Их несомненным достоинством является одновременное сочетание следующих свойств:

  • легкость;
  • огнеупорность;
  • экологичность.

Кроме всего вышеперечисленного, этот вид строительного материала отличает высокая степень звукопоглощения и шумоизоляции, что особенно важно во время сильного дождя или града.

Мансарды требуют особо пристального внимания к обустройству вентиляции.

Стоимость объекта

Финансовые расходы на возведение самой кровли и осуществление предварительных работ по ее проектированию зависит от нескольких факторов.

  • Расходные материалы. Монтаж конструкций такой сложности подразумевает использование большого количества стройматериалов, на стоимости которых не стоит экономить, так как в итоге это может сказаться на качестве и безопасности готового объекта.
  • Проектирование со всеми техническими и архитектурными расчетами должно проводиться опытными специалистами. Если вы решили сделать все самостоятельно, то необходимо помнить, что малейшая неточность может привести к серьезным проблемам уже на начальном этапе возведения кровли. Проекты должны быть составлены с особой тщательностью, с учетом всех предполагаемых нагрузок, а также различных негативных факторов.

Если многощипцовая крыша возведена согласно всем нормам и правила и с учетом всех особенностей проекта, то итогом ваших трудов будет:

  • привлекательный внешний вид сооружения, позволяющий сделать ваш дом по-настоящему уникальным;
  • устойчивая и надежная конструкция, противостоящая всем разгулам природы за счет идеально сбалансированной стропильной системы;
  • ваш дом станет более функциональным, ведь под такой крышей легко организовать несколько дополнительных уютных помещений.

Об устройстве крыши дома смотрите в следующем видео.

Многощипцовая крыша (57 фото): щипцовая конструкция своими руками, схема многощипцовых конструкций частных домов, устройство кровли

Самые причудливые кровельные конструкции сегодня можно увидеть не только на зданиях исторических музеев, усадеб или средневековых замков. Все чаще они встречаются в частных домах и коттеджах. Фирмы-застройщики готовы предложить своим клиентам услуги по возведению сложных, но красивых сооружений. Несмотря на высокую стоимость, спрос на них с каждым годом только растет, потому что их красота и презентабельность являются показателями высокого социального статуса хозяина.

Что это такое?

Кровля дома является многофункциональным элементом. Она одновременно выполняет технические, эксплуатационные и эстетические задачи. От качественной проработки всех элементов зависит успех ее использования, а уникальный внешний облик может сделать строение особенно привлекательным.

Традиционная двускатная крыша, имеющая два фронтона, называется двухщипцовой. Если проект предусматривает наличие нескольких элементов, состоящих из парных фронтонов или щипцов, то она называется многощипцовой. Подобное сооружение считается самым сложным из-за наличия большого количества различных архитектурных элементов. Именно они делают кровлю наиболее привлекательной и оригинальной, способной даже самому обычному зданию придать образ средневекового замка.

Многощипцовые крыши для каркасного дома можно создать своими руками, если следовать всем рекомендациям. Такие конструкции имеют как свои плюсы, так и минусы, поэтому нужно тщательно взвесить свой выбор. Перед вами должна быть схема работы и чертеж конструкции, а также примеры готовых крыш.

В каких случаях предпочтительно создание кровельных перекрытий подобного вида?

Необходимость построения сложного объекта может возникнуть в целом ряде случаев:

  • когда крыша должна быть выполнена в одном архитектурном стиле с возводимым строением;
  • если к основному зданию были сделаны дополнительные пристройки;
  • в случае, когда строение простой прямоугольной или квадратной формы дополняется несколькими фронтонами;
  • если проект предусматривает обустройство на крыше углубленных балконов или окон, в том числе и слуховых;
  • при необходимости создания бокового освещения мансарды;
  • в многокомнатных зданиях большой площади со сложной многоуровневой планировкой.

Преимущества и недостатки

Кровля данного вида подчеркивает красоту архитектурного стиля, в котором построено здание.

Целый ряд достоинств выделяет ее среди других видов кровельных конструкций:

  • она имеет более оригинальный и привлекательный вид;
  • отличается надежностью и долговечностью;
  • после ее возведения появляется возможность оборудовать дополнительную комнату или кладовку в пространстве образовавшейся мансарды;
  • сложность конструкции предполагает образование большого количества своеобразных ребер жесткости в местах пересечения многочисленных плоскостей – они помогают значительно усилить перекрытие;
  • сбалансированная система стропил позволяет выдерживать повышенные нагрузки, особенно в зимний период;
  • на крутых скатах не задерживается снег.

К ее недостаткам можно отнести следующее:

  • дороговизна возведения подобного объекта из-за большого объема используемых материалов и достаточно высокой цены на них;
  • значительное количество отходов, возникающих при раскрое покрытий (особенно это касается металлочерепицы).
  • сложное устройство требует грамотного расчета и профессионального подхода к монтажу;
  • необходима качественная гидроизоляция, особенно на внутренних стыках;
  • повышенная нагрузка на ендову, особенно зимой из-за обилия осадков.

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Скат

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.

Ребро или конек

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

Водосток

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

  • особенностей климатических условий;
  • расходных материалов;
  • архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

Устройство и монтаж стропильного каркаса

Стропильная система многощипцовой кровли имеет достаточно сложное устройство. В ней часто встречается сочетание наклонных и висячих опор. Поэтому предельно внимательно следует отнестись к точности расчетов их сечения, а также установке необходимых элементов жесткости.

К ее основным элементам относятся:

  • мауэрлат;
  • стропила;
  • балки.

Мауэрлат выполняет важнейшую задачу по распределению нагрузки с крыши на стены здания. Для его производства используется брус длиной от 1000мм до 1500 мм с сечением 100х150мм или 150х150мм. Мауэрлат необходимо прочно крепить к специальному армированному поясу, возводящемуся еще во время строительства стеновой коробки. Это делается, чтобы усилия от стропил не смогли раздвинуть стены. Только после того как мауэрлат будет надежно закреплен, начинают установку стропильных ног.

В зависимости от наличия дополнительных опор устанавливаются наклонные или висячие стропила. Для их изготовления применяют точно такой же брус, как и для мауэрлата. Из него же делается и конек, служащий соединительным элементом верхних частей стропил.

В некоторых случаях появляется необходимость в установлении дополнительных промежуточных прогонов в виде горизонтальных балок между несущей конструкцией и обрешеткой. Они уменьшают нагрузку от покрытия, равномерно распределяя ее в стропильной системе, а также добавляют обрешетке жесткости.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

  • Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
  • Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
  • По периметру здания укладывается мауэрлат.
  • Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.
  • Монтаж основных и дополнительных опор формирующих переходы плоскостей.
  • Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
  • Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
  • Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Выбор обрешетки зависит от типа кровельного покрытия. Если предполагается применить мягкую кровлю, то предпочтителен сплошной настил. При использовании жестких материалов или изделий из профилированного металла обрешетку делают разреженной.

Гидроизоляция и защита чердачных помещений от потери тепла

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча. Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом.

Если работы по монтажу гидроизоляционного слоя выполнены с нарушением технологии или использовались некачественные материалы, это может привести к скапливанию влаги в подкровельной области, в результате чего значительно ухудшается теплоизоляция, возможно загнивание деревянных частей крова.

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

Возведение многощипцовой крыши подразумевает образование чердачного пространства, достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

Для производства минеральных утеплителей используют стекло или базальт. Их несомненным достоинством является одновременное сочетание следующих свойств:

  • легкость;
  • огнеупорность;
  • экологичность.

Кроме всего вышеперечисленного, этот вид строительного материала отличает высокая степень звукопоглощения и шумоизоляции, что особенно важно во время сильного дождя или града.

Мансарды требуют особо пристального внимания к обустройству вентиляции.

Стоимость объекта

Финансовые расходы на возведение самой кровли и осуществление предварительных работ по ее проектированию зависит от нескольких факторов.

  • Расходные материалы. Монтаж конструкций такой сложности подразумевает использование большого количества стройматериалов, на стоимости которых не стоит экономить, так как в итоге это может сказаться на качестве и безопасности готового объекта.
  • Проектирование со всеми техническими и архитектурными расчетами должно проводиться опытными специалистами. Если вы решили сделать все самостоятельно, то необходимо помнить, что малейшая неточность может привести к серьезным проблемам уже на начальном этапе возведения кровли. Проекты должны быть составлены с особой тщательностью, с учетом всех предполагаемых нагрузок, а также различных негативных факторов.

Если многощипцовая крыша возведена согласно всем нормам и правила и с учетом всех особенностей проекта, то итогом ваших трудов будет:

  • привлекательный внешний вид сооружения, позволяющий сделать ваш дом по-настоящему уникальным;
  • устойчивая и надежная конструкция, противостоящая всем разгулам природы за счет идеально сбалансированной стропильной системы;
  • ваш дом станет более функциональным, ведь под такой крышей легко организовать несколько дополнительных уютных помещений.

Об устройстве крыши дома смотрите в следующем видео.

Стропильная система многощипцовой крыши: устройство, схема, монтаж

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли. При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Общие понятия

Стропильная система многощипцовой крыши довольно сложная конструкция. Чтобы выполнить ее расчет и монтаж нужно иметь определенный опыт. Но прежде чем о ней рассказать, следует познакомиться с самим понятием многощипцовой конструкции. Что из себя представляет этот вариант крыши? Почему ее так называют?

Такая конструкция представляет собой многоскатную крышу. Самое главное ее отличие – это наличие щипцов или двухскатных элементов с коньком. Именно от них и взяла свое название вся конструкция. Каждый из щипцов одной стороной упирается в стропильную систему основной крыши. Другой конец образует фронтон.

Устройство стропильной системы многощипцовой крыши имеет свои преимущества, а именно:

  1. Такая конструкция обладает высокими несущими способностями и прочностью.
  2. Стропильная система многощипцовой крыши рассчитывается исходя из повышенных нагрузок. Такая особенность позволяет конструкции легко выдерживать даже ураганные ветры и большие слоя снега.
  3. Скаты у таких крыш делаются достаточно крутыми. Это не дает возможности скапливаться на них мусору. А это значит, что обслуживание кровли значительно облегчается. К тому же такая крыша, если правильно ее возвести, долгое время не требует ремонта.
  4. Благодаря высоко расположенному коньку, под многощипцовой кровлей образуется много свободного пространства. Это позволяет свободно создавать дополнительные жилые комнаты на мансардном этаже.
  5. Еще одно преимущество в том, что такую конструкцию можно использовать даже в тех случаях, если дом имеет сложную геометрию.

Но не стоит забывать и о сложностях. Стропильная система многощипцовой крыши – это сложная конструкция. Если у вас нет достаточного опыта в строительных и столярных работах, то лучше доверить ее возведению специалистам.

Основные элементы конструкции

Как уже говорилось ранее, стропильная система многощипцовой крыши – это несколько двухскатных конструкций соединенных вместе. Поэтому и основные принципы будут также схожи. В нашем случае могут использоваться как висячие, так и наслонные системы стропил. Как правило, основное строение имеет большую ширину. Поэтому здесь применяют наслонную стропильную систему. В пристройках используют висячие конструкции, все будет зависеть от ширины строения и наличия осевой несущий стены.

Кроме этого, стропильная система многощипцовой крыши имеет в своем составе следующие основные элементы:

  • скаты. Их количество у многощипцовой крыши может в разы отличаться от традиционной конструкции. При этом размеры, форма и крутизна непарных скатов также могут различаться;
  • конек. Этих элементов также будет несколько;
  • ребра – эти элементы располагаются в местах стыковки скатов. При этом они могут быть только в тех многощипцовых крышах, где используются вальмы;
  • ендова. Без этого элемента не обходится не одна многощипцовая крыша. Этот элемент располагается на внутренних углах, где сходятся два ската. Ендове нужно обращать особое внимание. Именно здесь в зимний период может скапливаться снег. Поэтому в таких местах испытывается большая нагрузка и чаще всего возникают протечки, полезно почитать: ендова на металлочерепице.

Конечно могут присутствовать и другие элементы. Например, фронтоны. Они закрывают торцы самих шипцов. При этом фронтоны могут заканчивать и основную крышу, если она не вантовая, полезно прочитать: фронтон из профнастила.

Делаем расчеты

Стропильная система многощипцовой крыши сложная конструкция. Поэтому без предварительного составления ее схемы обойтись не получиться. Но прежде всего, следует произвести все основные расчеты. Прежде чем составить план будущей стропильной системы многощипцовой крыши, следует выяснить следующие основные параметры:

  1. Высота расположения конька. Для этого следует использовать такие показатели, как ширина дома или пристройки (в зависимости от того, для какого строения выполняется расчет) и угла наклона ската. Очень часто проводят обратные расчеты. Первоначально определяют желаемую высоту дома, а потом высчитывают угол уклона ската. При этом следует учесть, что ширина основного дома и пристройки будет разной. А это значит, что и угол наклона стропильной системы многощипцовой крыши для каждой постройки будет отличаться. В этом и есть сложности подобного устройства.
  2. Далее, следует выяснить длину основных стропил. Этот параметр легко вычислить из формулы Пифагора. При этом длина стропил для основного здания и пристройки будет отличаться.
  3. Также следует рассчитать длину ендова. Здесь будут располагаться накосные стропила. Здесь также будет использоваться теорема Пифагора. Ендова будет гипотенузой. Сам треугольник состоит из длины стропила основного здания и половины ширины пристройки.
  4. Между коньком и накосными стропилами располагаются нарожники. Их длину также следует выяснить с использованием теоремы Пифагора. Нарожники будут представлять собой укороченные стропила.

Также вычисляется общая площадь кровли. Она будет составлять сумму площадей всех скатов многощипцовой крыши. Это значение необходимо, чтобы рассчитать, сколько кровельного материала вам понадобиться при монтаже, читайте дополнительный материал: расчет стропильной системы.

Нагрузка

Стропила многощипцовой крыши, как и вся система,  должны выдерживать все внешние воздействия. Поэтому, еще до начала высчитывания всех основных параметров, следует рассчитать нагрузку. Специалисты различают два ее вида, а именно:

  • постоянную. В эту группу включают нагрузку на стропильную систему многощипцовой и других типов крыш, вызванной весом используемых материалов. Также сюда входят масса всего оборудования установленного на кровле;
  • переменная нагрузка. В эту группу включают воздействия от внешних факторов. На стропильную систему действует вес снегового покрова, который будет задерживаться на кровле. Кроме того, также воздействие оказывает и ветер.

Зная, какой угол наклона скатов будет на вашей крыше, можно высчитать переменные нагрузки. Прибавив к ним массу всех материалов, используемых при строительстве кровли, можно определить общее воздействие, которое должна выдерживать вся конструкция, рекомендуется прочитать: расчет стропильной системы двухскатной крыши.

Зная все нагрузки можно определиться с сечением стропил. Чем нагрузки больше, тем толще должны быть основные элементы системы. Кроме того, после таких расчетов определяют и расстояние между стропил или шаг. Также, при необходимости (например, если стропильные ноги слишком длинные) уточняют расположение дополнительных поддерживающих элементов. После всего этого составляется чертеж.

Выполнить правильно все эти расчеты, тем более составить схему будущей стропильной системы многощипцовой крыши – эта задача сложная. Лучше ее доверить специалистам. Или можно воспользоваться специальными программами. С их помощью, указав все необходимые данные, можно не только рассчитать все параметры, но и составить план расположения всех компонентов стропильной системы многощипцовой крыши.

Рекомендации по возведению

Монтаж стропильной системы многощипцовой крыши не сильно отличается от традиционной двухскатной системы. Все работы проводятся в следующей последовательности:

  1. Первым делом производится монтаж мауэрлата. В случае многощипцовой крыши эту работу нужно проделать не только по всем внешним несущим стенам, но и по внутренним. Последний правильней будет назваться лежнем.
  2. Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется.
  3. После этого, проводится установка крайних стропильных пар основного здания. Чтобы было удобно собирать конструкции, на балки чердачного перекрытия лучше уложить доски в виде чернового пола. Это будет полезно, ведь сами стропильные пары собираются непосредственно на крыше.
  4. Следующим этапом будет закрепление на своем месте накосных стропил или ендовы. Ее верхний часть должна располагаться на коньковом прогоне основного здания в том месте, где к нему будет подходить конек стропильной системы пристройки. Нижний конец монтируется на мауэрлат там, где стены пристройки стыкуются с несущими стенами основного здания.
  5. После этого крепят остальные элементы. В первую очередь монтируют стропильные пары многощипцовой крыши над основным зданием. Далее переходят к конструкции над пристройкой. При этом если основные стропила крепят к мауэрлату, то нарожники монтируют к ендове.
  6. При монтаже очень важно, чтобы все стропила одной стороны строения были в одной плоскости.
  7. Далее, при необходимости, проводят монтаж дополнительных поддерживающих элементов. Это могут быть подпорки, стойки и так далее.
  8. После этого закрепляют торцевые, лобовые, обвязочные доски. Делают свес и крепят обрешетку. Далее, можно приступать к укладке кровельного материала. Если под многощипцовой крышей будет оборудоваться жилое помещение, то следует дополнительно смонтировать пароизоляцию, теплоизоляционный слой и гидроизоляцию.

Видео по теме:

Особое внимание стоит уделять участку многощипцовой крыше, где будет располагаться ендова. Сама стропильная система в этом месте должна быть обязательно усилена подпорками. Кроме того, следует произвести тщательную гидроизоляцию и качественно уложить кровельный материал. Все это необходимо потому, что именно этот участок подвергается наибольшим нагрузкам, особенно в зимнее время.

Посмотрите еще статьи:

Многощипцовая крыша + фото

Сложные кровельные конструкции сегодня можно часто встретить в частном домостроении. И сама сложность застройщиков не пугает. Ведь красота и презентабельность – часть социального статуса. Среди небольшого количества видов сложных кровель многощипцовая выделяется своей оригинальностью, потому что в ее конструкции присутствует большое количество сложных элементов. Но почему этот вид крыши получил такое название.

Все дело в помещениях под кровлей, которые накрываются отдельным элементом, соединяющимся с основной кровельной системой. Этот элемент и называется щипцом. Особенность его конструкции – это два ската без карниза, упирающихся в стены постройки. Чтобы поняли, о чем идет речь, посмотрите фото сверху (дом с многощипцовой крышей). У скатов есть одно соприкосновение с другими элементами крыши – это ендовы или ребра. То есть, получается так, что это сооружение не имеет фронтонов.

Если посмотреть на кровельную систему сверху (если дом квадратный или прямоугольный, и его щипцы располагаются друг против друга), то это будет конструкция в виде креста. При этом крестов будет два: внутренний – это ендовы, внешний – это ребра или коньки крыши. Кстати, ендовы – это те участки, в которых зимой скапливается снег в больших количествах, а летом мусор.

Особенности многощипцовой кровли

Если перед вами стоит задача, сделать многощипцовую крышу своими руками, то вы должны осознавать, что ее конструкция – это огромное количество различных элементов, сам процесс сложен, поэтому обычно его проводят профессионалы. Но если в технологии возведения тщательно разобраться, то соорудить многощипцовую крышу самостоятельно будет возможным.

Вопрос же стоимости всей конструкции стоит немного особняком. Все дело опять-таки в большом количестве используемых стройматериалов. И здесь, как показывает практика, экономить нет смысла. Проект и расчет, проведенные специалистами, должны строго соблюдаться. Не стоит делать проект и расчеты своими руками, небольшая неточность может привести к большим проблемам уже на начальной стадии сооружения многощипцовой крыши. Проектирование этого типа кровли должно проводиться с особой тщательностью, с учетом всех видимых и невидимых нагрузок и факторов.

Если возвести многощипцовую крышу по всем правилам, то в итоге вы получите:

  • Устойчивую и надежную кровельную конструкцию, которая будет прекрасно противостоять природным нагрузкам только за счет сбалансированной стропильной системы.
  • Под крышей можно будет организовать несколько жилых и хозяйственных помещений. Дом станет более функциональным.
  • Это привлекательный внешний вид, остаточно оригинальный и редко встречаемый, так что есть возможность выделиться среди соседей.

И один неприятный момент, связанный с возведением этой конструкции: большое количество отходов кровельного материала. Профессионалы мастера доводят его до минимума, но если вы делаете крышу своими руками, то сразу надо быть готовым, что финансовые вложения возрастут.

Возведение многощипцовой крыши своими руками

Основной нагрузочный элемент кровли – это мауэрлат. По сути, это брусы (минимальное сечение 150х150 мм), которые крепятся при помощи металлических анкеров к стенам дома. Чтобы заложить анкера, необходимо по всему периметру здания залить бетонный армированный пояс.

Внимание! Армирование бетонного пояса должно быть сплошным.

На установленный мауэрлат будут опираться стропильные ноги. Они могут быть висячими или наклонными, все будет зависеть от конструктивных особенностей кровельной многощипцовой системы. В качестве стропил обычно применяются доски сечением 150х50 мм. Если предполагаемые нагрузки, подтвержденные расчетами, будут достаточно большими, то вместо досок надо будет использовать брусы сечением 150х100 мм или вышеописанные доски сдвоить между собой.

По несущей капитальной стене укладывается коньковый брус, на который будут устанавливаться стропила верхними краями. Брус выставляется точно по месту и подпирается опорами и укосинами. После чего на него и мауэрлат устанавливаются стропильные элементы. Шаг укладки будет зависеть от выбранного кровельного материала. Если это тяжелые виды (к примеру, черепица), то шаг между стропилами должен быть в пределах 60-80 см. Если это профнастил или металлочерепица, то шаг можно увеличить до 1,0-1,5 м. Все то же самое касается и обрешетки.

Крепление стропил производится металлическими крепежными изделиями с помощью саморезов. Кстати, опытные мастера соединение между элементами многошипцовой крыши делают методом врубки, так сказать, по-старинке. Способ сложный в исполнении, требующий значительного опыта. Поэтому для тех, кто возводит дом и крышу своими руками, рекомендуется использовать современные технологии крепления.

Внимание! При креплении стропил к мауэрлату необходимо сделать углубление в брусе под размер ширины стропилы. А уже после установки по месту скреплять элементы металлическими профилями.

По коньковому брусу монтаж производится простой укладкой и металлическими крепежами, как это показано на верхнем фото.

Самый сложный этап при возведении многощипцовой кровли своими руками – это создание ендовы между скатами крыши. Кстати, на этом же фото она хорошо видна. Во-первых, необходимо отметить, что ендова нагружается больше всех остальных элементов кровли, поэтому при ее сооружении необходимо позаботиться о прочности материала, из которого она изготавливается. Здесь так же, как и с коньковым брусом, можно использовать или толстый брус, или сдвоенные доски.

Во-вторых, ендова – это наклонный внутренний угол, который образуется стропилами двух скатов кровли. Поэтому стропила будут опираться на нее. Здесь важно строго соблюдать параметры конструкции, которые заложены в проекте многощипцовой крыши. Особенно это относится к углу, по которому соединяются между собой скаты. Если разобраться, то ендова – это, по сути, часть опорной конструкции, к которой относятся конек и мауэрлат.

Обратите еще раз внимание на фото. На нем хорошо видно, что к коньковому брусу установлен в этой же плоскости только перпендикулярно еще один элемент. Это так называемый прогон. По сути, это конек для пристройки, которая и будет образовывать щипец крыши. Прогон обязательно изготавливается из того же материала, что и конек. Он также будет нагружаться. И хотя основная масса стропильных ног будет опираться на ендову, на прогон пристройки будут опираться стропильные ноги, формирующие щипец. Кстати, эти стропила носят название «нарожники».

Самая простая конструкция многощипцовой кровли – это крыша, установленная на квадратный дом. Вроде бы все просто, но есть у этой формы и свои трудности в возведении. Здесь важно понять, как соединяются в одной точке все остальные элементы. Тонкостей в этих узлах немало, особенно это относится к стыковке и креплению. Чтобы каждый элемент был прочно закреплен, специалисты предлагают использовать дополнительные упоры и подпорки. Чтобы не быть голословным, предлагаем посмотреть на фото, где эти узлы показаны в полном разборе.

В-третьих, что касается ендовы. Это самая уязвимая часть кровельной системы. Вот почему так важно тщательно провести ее герметизацию. Обычно это делают в несколько этапов.

  • По обрешетке устанавливается металлическая планка, закрывающая собой часть элементов по ширине.
  • Укладывается гидроизоляция, часто в два слоя.
  • Еще одна точно такая же планка.

Внимание! Обрешетка под ендову должна быть сплошной.

Этот элемент многощипцовой крыши по своим технологическим свойствам ничем не отличается от обрешеток других форм кровель. То есть, точно также выбирается шаг установки, размеры элементов, способы крепления и так далее.

Заключение по теме

Сделать многощипцовую крышу своими руками не очень просто. Но если освоить азы работы со столярными инструментами и понять, что собой представляет схема конструкции, как производится установка и крепление элементов крыши, то справиться с поставленной задачей можно без больших проблем.

Единственное отличие подтипов многощипцовой крыши – это форма самого дома. То есть, дом может быть квадратным и прямоугольным. В первом случае может в кровельной системе отсутствовать конек. Просто все скаты будут соединяться в одной верхней точке, как показано на верхнем фото. Итак, дом, накрытый многощипцовой крышей, самый оригинальный.

5 лучших многофункциональных инструментов 2021

Наш выбор

Leatherman Skeletool CX

Этот легкий и тонкий многофункциональный инструмент предназначен для выполнения необходимых вещей, таких как точные и удобные плоскогубцы, и не имеет наполнителя. Его легко носить ежедневно, и он рассчитан на длительный срок службы.

Из всех мульти-инструментов, которые мы пробовали, Skeletool CX - это тот, который мы продолжали использовать долгое время после завершения тестирования. Его нож плавно раскрывается и фиксируется одной рукой, не заставляя вас сначала открывать плоскогубцы, а его лезвие из высококачественной стали 154 см удерживает кромку дольше, чем большинство лезвий для многофункциональных инструментов.Другие многофункциональные инструменты настолько громоздки, что их нужно носить в ножнах на поясе, но более легкий, более тонкий Skeletool удобно помещается в кармане. Его также можно закрепить на поясе или рюкзаке с помощью зажима для кармана или карабина, который служит легкодоступным открывалкой для бутылок. Плоскогубцы CX легко раскладываются, с точностью выдергивают небольшую занозу и удобны в использовании благодаря асимметричной рукоятке. Его две крестообразные отвертки и две отвертки с плоской головкой способны справиться с самыми распространенными винтами.На него предоставляется 25-летняя гарантия, но он прочный, и мы были бы удивлены, если бы вам понадобилось его использовать - другие Leathermans, которыми мы владели и использовали более десяти лет, отлично себя зарекомендовали.

Закрытые размеры: 4⅛ на 1¼ на ½ дюйма
Вес: 5,2 унции
Длина лезвия: 2⅝ дюйма
Набор инструментов: Плоскогубцы с острыми концами, обычные плоскогубцы, кусачки для твердой проволоки, кусачки, бутылки открывалка, крестовая отвертка (2), плоская отвертка (2), зажим для карабина

, занявший второе место

Leatherman Skeletool

Этот инструмент Skeletool имеет такой же великолепный дизайн, как и CX, но сталь лезвия не так хороша, оси шарниров не такие гладкие, а нож частично зазубрен, что затрудняет его заточку.

Варианты покупки

* На момент публикации цена составляла 60 долларов.

Если Skeletool CX недоступен, нам также понравится обычный Leatherman Skeletool. Он имеет тот же дизайн, что и CX, поэтому он легкий, удобный для переноски и содержит только самые важные инструменты. Обратной стороной является то, что сталь для лезвия более низкого качества, а лезвие частично зазубрено, что затрудняет заточку. Мы также обнаружили, что точки поворота более узкие, поэтому их сложнее открывать и закрывать.Он стоит меньше, чем CX, но мы думаем, что со временем преимущества лучшего инструмента окупятся.

Закрытые размеры: 4⅛ на 1¼ на ½ дюйма
Вес: 5,2 унции
Длина лезвия: 2⅝ дюйма
Набор инструментов: Плоскогубцы с острыми концами, обычные плоскогубцы, кусачки для твердой проволоки, кусачки, бутылки открывалка, крестовая отвертка (2), плоская отвертка (2), зажим для карабина

Также отлично

Leatherman Free P2

Free P2 имеет больший выбор инструментов, чем Skeletool, включая ножницы и открывалку для пакетов, но самая большая разница в том, что все инструменты, включая плоскогубцы, можно развернуть одной рукой.

Для более крупного, но очень простого в использовании многофункционального инструмента мы рекомендуем Leatherman Free P2. Free P2, выпущенный в 2019 году, представляет собой совершенно новый дизайн для Leatherman; с закрытыми ручками вы можете получить доступ ко всем инструментам и открыть их одной рукой, что является уникальным в мире мультиинструментов. Вы даже можете развернуть плоскогубцы одной рукой, просто перевернув запястье. После того, как мы протестировали Free P2 в течение нескольких недель, другие полноразмерные мульти-инструменты, такие как классический Wave +, начали казаться неуклюжими и трудоемкими для открытия.Free P2 более чем на 2 ½ унции тяжелее Skeletool, но имеет тонкий обтекаемый дизайн и поставляется с карманным зажимом. Хотя он имеет больший вес, мы никогда не считали его громоздким или неудобным для переноски.

Закрытые размеры : 4 на 1½ на ⅝ дюйма
Вес : 7,5 унции
Длина лезвия : 2⅝ дюйма
Инструменты в комплекте : плоскогубцы, обычные плоскогубцы, сменные кусачки, сменные жесткие кусачки , электрические щипцы, инструмент для зачистки проводов, нож, ножницы, открывалка для пакетов, шило, консервный нож, открывалка для бутылок, напильник по дереву / металлу, крестовая отвертка, средняя плоская отвертка, маленькая плоская отвертка, очень маленькая плоская отвертка, монтировка, линейка

Также великолепен

SOG PowerAccess Deluxe

Этот инструмент выделяется своими прочными плоскогубцами с зубчатым зацеплением и способностью работать со стандартными 1-дюймовыми отвертками, но он громоздкий и не обладает точностью инструментов Leatherman.

Варианты покупки

* На момент публикации цена составляла 66 долларов.

SOG PowerAccess Deluxe - еще один полноразмерный многофункциональный инструмент, но в нем много внимания уделяется плоскогубцам и отверткам. Центральная точка поворота имеет зубчатую передачу, что увеличивает мощность плоскогубцев и кусачков и позволяет открывать инструмент одной рукой. Благодаря этой дополнительной прочности этот многофункциональный инструмент лучше всего справился с заржавевшими и застрявшими болтами, и он с легкостью перерезал проволоку, хотя порезы на крупномасштабном ограждении для овец вмятили его челюсти (доказывая, что ничто не может заменить кусачки).SOG имеет пилу и два ножа и может работать со стандартными 1-дюймовыми отвертками. Обратной стороной является то, что на этой модели SOG гораздо сложнее развернуть отдельные инструменты, чем на немного меньшей Leatherman Free P2.

Закрытые размеры: 4½ на 1 7/16 на 13/16 дюймов
Вес: 8,8 унций
Длина лезвия: 2 13/16 дюймов
Инструменты в комплекте: -дюймовая отвертка, шило, нож зубчатый нож, открывалка для бутылок, консервный нож, долото, трехсторонний напильник, маленькая плоская отвертка, средняя плоская отвертка, плоскогубцы, плоскогубцы,-дюймовая отвертка, прецизионная отвертка, транспортир, линейка, кусачки, жесткие кусачки, пила

Также отлично

Gerber Dime

На удивление пригодные для такой маленькой и недорогой упаковки плоскогубцы Dime, открывалка для бутылок и удобная раскладушка для открывания упаковок вполне удовлетворяют.

Gerber Dime меньше зажигалки Bic, но удобен и удобен в использовании. Предназначенный для крепления к брелоку, он содержит большой набор полезных инструментов, в том числе ножницы, плоскогубцы, открывалку для бутылок, нож, две отвертки и нож-раскладушку (для безопасного разрезания открытой розничной упаковки). У Dime есть несколько приятных мелочей: открывашка для бутылок, установленная снаружи (например, Skeletool), точные клещи, цена обычно не превышает 20 долларов, а также различные цвета (черный, серый, зеленый, фиолетовый и красный).Но лезвие ножа не фиксируется, что типично для инструментов такого размера, а его плоскогубцы лучше подходят для пинцета, чем настоящий пинцет, который он включает.

Закрытые размеры: 2¾ на 13/16 на ½ дюйма
Вес: 2,3 унции
Длина лезвия: 1⅜ дюйма
Включенные инструменты: Плоскогубцы, обычные плоскогубцы, кусачки, пинцет, бутылка открывалка, нож, открывалка-раскладушка, ножницы, плоская отвертка, отвертка Phillips, мелкий и крупный напильник, кольцо для шнурка

Слева направо: Leatherman Skeletool CX, обычный Skeletool, Free P2, SOG PowerAccess Deluxe, Gerber Dime и зажигалка.Фото: Doug Mahoney

Набор плоскогубцев Wolf Tooth 8-Bit Pack Многофункциональный инструмент - Wolf Tooth Components

Предварительный заказ Примечание: Предварительные заказы будут отправлены, как только продукт станет доступен. Если заказ включает как товары на складе, так и предпродажные товары, заказ не будет отправлен, пока все товары не будут в наличии.

Плоскогубцы с 8-битными пакетами - это легкий многофункциональный инструмент с 17 функциями. Восемь насадок размещаются внутри рукояток плоскогубцев с использованием магнитов и продуманной системы хранения.Эти насадки затем вставляются в 8-миллиметровую поворотную головку с шариковым фиксатором, которая имеет 4-миллиметровое отверстие для шестигранных бит, что добавляет функциональности уже универсальным плоскогубцам для мастер-звеньев. Этот новый многофункциональный инструмент был создан для решения практически любого мелкого ремонта как на горном велосипеде, так и на дороге.

  • 17 функций: ключ спицевый; ключ для сердечника клапана; насадки для отверток с плоской головкой №3,5 и Phillips №2; Шестигранник 2, 2,5, 3, 4, 5, 6 и 8 мм; и биты, совместимые с Torx T10, T25; устанавливать и удалять мастер-ссылки; очистить шток клапана от засоров шинного герметика; затянуть контргайку стержня клапана

  • Магниты удерживают все биты на месте

  • Поворотная головка с шариковым фиксатором для доступа в труднодоступные места

  • Рукоятка служит отбойным стержнем для дополнительного крутящего момента при изгибе головки

  • Шестигранная коронка 8 мм испытана на крутящий момент более 40 Нм

Ваш браузер не поддерживает наше видео.

Ваш браузер не поддерживает наше видео.

Совместимость

  • Плоскогубцы для работы с 9-, 10-, 11- и 12-скоростными главными звеньями и цепями (не совместимы с 12-скоростными цепями Campagnolo)
  • Хранилище Master Link совместимо с SRAM PowerLock Link, Shimano Quick-Link, KMC Missing Link и другими аналогичными мастер-ссылками (несовместимо с Connex Links от Wipperman)

Сопутствующие товары

Технические характеристики

Вес: 68 г
Размер: 146 мм x 20 мм x 9 мм
Материал: алюминиевая рукоятка 7075-T6, поворотная головка из инструментальной стали CrV, биты из инструментальной стали S2
Ведущие звенья не включены
Заявка на патент

Сделано в США

ПРЕДУПРЕЖДЕНИЕ Обращение с этим продуктом подвергнет вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции.Вымойте руки после работы. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov.

.

Информация о патентах и ​​товарных знаках

New Irwin Vise-Grip Multi-Plier, Многофункциональный инструмент для плоскогубцев с фиксатором

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Ядда написал отзыв о новых многофункциональных плоскогубцах Irwin Vise-Grip , которые представляют собой стопорные клещи.Есть 3 новые модели, разница в форме и общей длине челюсти: 5-дюймовая изогнутая (5CR), 5-дюймовая прямая губка (5WR) и 6-дюймовый длинный носик (6LN).

Я купил версию 5WR этого многогубцевого инструмента Vice-Grip в моем местном магазине Lowe’s. Отличная идея, на мой взгляд плохая реализация. Нож на 6LN практически не используется. Наверное, рождественский предмет.

Характеристики

  • Лезвие комбинированного ножа из нержавеющей стали
  • Кусачки встроенные (нижняя часть челюстей)
  • Держатель отвертки (шестигранник 1/4 ″)
  • Поставляется с шлицевой фрезой 6-8 мм и крестообразным битом №2
  • Клещи с быстросъемным фиксатором
  • Сумка на пояс в комплекте

Цена: $ 20

Купить сейчас (длинный нос через нижние части)
Купить сейчас (изогнутая челюсть через нижние части)

Первые мысли

Когда я думаю о многофункциональных плоскогубцах , я думаю о Leatherman Crunch, который один из авторов недавно рассмотрел для нас.С тех пор я купил один, и, хотя я не часто ношу его с собой, мне очень нравится его дизайн складных плоскогубцев.

Эти мульти-плоскогубцы Irwin кажутся обычными плоскогубцами «Fast Release» Vise Grip с лезвием ножа и отверткой, прикрепленными к нижней ручке. Судя по изображениям, не похоже, что эти функции дополняют большую часть фиксирующих клещей. На самом деле, похоже, что вся нижняя ручка была переработана, чтобы аккуратно приспособиться к функциям мультиинструмента.

Lowes, единственный дистрибьютор товаров, которого я смог найти, рекламирует их как многофункциональные инструменты 4-в-1.Это блокирующие губки плоскогубцев, встроенный кусачок для проволоки, который находится в нижней части челюсти, лезвие ножа и держатель насадки для отвертки.

Ядда, давний читатель и комментатор, купил один - версию с длинным носом - и сказал, что лезвие ножа «непригодно для использования». Глядя на то, как разработан инструмент, я не могу сказать, что не согласен. Это выглядит более чем неудобно в использовании.

Отвертка, которая также фиксируется прямо, тоже выглядит немного неудобной в использовании. Если вы спросите меня, было бы более универсальным, если бы он открывался снаружи и имел дополнительное положение блокировки под прямым углом, когда требуется больший крутящий момент.

Хотя я хотел бы отложить суждение, прежде чем пробовать их из первых рук, я могу сказать вам, что плоскогубцы уже выглядят как тип инструмента, над которым я бы высмеивал за то, что он бесполезный инструмент для «ящика мусора» - тип, который имеет сильные первоначальное обращение, но слабая доставка. Возможно, я ошибаюсь, но вступление Ядды не оставляет у меня особого оптимизма.

Но если нож и отвертка не мешают регулярному использованию фиксирующих клещей, добавление одного из них к портативному набору инструментов может не повредить.Таким образом, вы получите нож и отвертку на тот случай, если они вам понадобятся, но можете проигнорировать их, когда они вам не нужны. Я просто пытаюсь быть здесь немного непредубежденным.

Что вы думаете о них? Если вы его купите, дайте нам знать, как он вам нравится! Я ошибаюсь в своих колебаниях?

Статус HTTP 404 - страница не найдена

Кабельный тягач

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Гибка трубопроводов и аксессуары Драйверы

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Плоскогубцы

Бокорезы

Плоскогубцы

Диагональная резка

Клещи для опрессовки

Разное.Инструменты

Испытания и измерения

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Imaging

Принадлежности

Комплекты

ИК-термометры

Изготовление отверстий

Шнековые буровые коронки

Короткие сверла шнековые

Гибкие биты

Кольцевые пилы

Фрезы с твердосплавными напайками

Сверла ступенчатые

Пробойники

Свёрла / метчики

Голос, данные и видео

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Освещение

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Шнуры

Внутренние шнуры

Уличные шнуры

Катушки для шнура

Временные решения для электроснабжения GFCI

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

Как лучшие лидеры делают всех умнее, Лиз Уайзман

ПРИМЕЧАНИЕ: Множители - светская книга о бизнесе.Я рассматриваю его с точки зрения христианского служителя, который считает, что его идеи могут применяться в контексте церковного и некоммерческого служения. Если это не ваш контекст, этот обзор, возможно, не тот, который вы хотите читать.

Одна из причин, почему руководство церковью - это тяжелый труд, - это проблема того, что Дэвид Аллен называет «новыми требованиями, недостаточными ресурсами». Например, молодежное служение жизненно важно для здоровья и будущего церкви, но все мы знаем, как трудно заставить волонтеров работать со студентами младших классов.Даже Иисус столкнулся с этой проблемой: «Жатвы много, а делателей мало» (Матфея 9:37).

Первым решением проблемы новых требований и недостатка ресурсов является конкретная молитва . «Итак просите Господа жатвы выслать работников на поле жатвы» (Матфея 9:38). Бог видит новые требования, но, в отличие от нас, у Него достаточно ресурсов: «Бог мой удовлетворит все ваши нужды по богатству славы Своей во Христе Иисусе» (Филиппийцам 4:19).

Дополняющая молитва - второе решение: правильные человек . Иисус учил нас молиться о большем количестве «работников». Павел описал Церковь как «тело» с различными одаренными «частями» (1 Коринфянам 12: 12–31). Прискорбным фактом является то, что слишком много пасторов и других руководителей служений пытаются отвечать на новые требования самостоятельно - только с помощью даров, талантов и ресурсов, которые Бог дал им лично. Они не видят даров, талантов и ресурсов, которые Бог дал им всем вместе, в их общинах.Следствием этой неудачи является выгорание пасторов и лидеров, с одной стороны, и скучающих, разочарованных и недостаточно используемых последователей, с другой.

Лиз Уайзман написала «Множители », которые теперь вышли в переработанном и обновленном издании, чтобы выяснить, как лидеры могут повысить интеллект и возможности своих организаций. Хотя она написала его для деловой аудитории, я не мог не заметить его отношение к проблеме новых требований и недостатка ресурсов в церквях.

Позвольте мне попытаться объяснить:

Множители и уменьшающие
Уайзман начинает книгу со следующего наблюдения: « В наших организациях больше интеллекта, чем мы используем » (курсив в оригинале). Умножение задействует этот интеллект. Его логику можно понять с помощью трех утверждений:

1. Большинство людей в организациях недоиспользуются.
2. Все возможности можно использовать при правильном руководстве.
3.Таким образом, интеллект и возможности можно приумножить, не требуя больших вложений.

Как бывший штатный сотрудник, старший пастор и действующий член церкви, я полностью согласен с первым утверждением. Слишком много людей в любом собрании сидят на церковной скамье в воскресенье утром… но не более того. Они духовные потребители, а не духовные производители.

Что касается третьего утверждения, я определенно надеюсь, что моя церковь сможет сделать больше без вложений в дополнительный персонал и здания.Я хотел бы видеть более продуктивное и эффективное использование того, что у нас уже есть, прежде чем мы будем вкладывать больше денег на новые блестящие вещи.

Второе утверждение является ключевым: нам нужно «правильное руководство». Уайзман называет этих лидеров Множителями и противопоставляет их Уменьшающим. Мультипликаторы используют интеллект своих организаций, расширяют его и повышают возможности членов своей команды и своей организации. Унижающие «отключают разум окружающих». Множители начинаются с предположения: «Люди умны и поймут это.«Принижающие начинают с предположения:« Они никогда не поймут этого без меня ».

Согласно Wiseman, ни один лидер не является полностью множителем или полностью уменьшающим. Вместо этого все лидеры действуют в спектре, как с множителем, так и с тенденцией к уменьшению. Это означает, что лидеры могут двигаться в любом направлении по спектру спектра.

Теперь возникают два важных вопроса: как мультипликаторы лидируют? И как мне стать Множителем?

Практика умножения

Исследование Wiseman показывает, что мультипликаторы лидируют, выполняя пять определенных ролей:

1. The Talent Magnet : «[T] Они привлекают и задействуют таланты в полной мере, независимо от того, кому принадлежит ресурс, и люди стекаются, чтобы работать с ними, потому что они знают, что они будут расти и добиваться успеха».
2. Liberator : «Мультипликаторы создают уникальную и высоко мотивирующую рабочую среду, где каждый имеет право думать и пространство, чтобы делать свою работу наилучшим образом».
3. Challenger : «Они открывают возможности, ставят задачи, которые напрягают организацию, и тем самым порождают веру в то, что это возможно, и энтузиазм по поводу процесса.»
4. The Debate Maker :« Мультипликаторы вовлекают людей в обсуждение проблем заранее, что приводит к решениям, которые люди понимают и могут эффективно выполнять ».
4. The Investor : «Мультипликаторы обеспечивают и поддерживают превосходные результаты, внося в организацию высокие ожидания».

А теперь, прежде чем вы отвергнете это как пустую болтовню из деловой книги, попробуйте представить лидерство Иисуса в терминах пяти ролей Мудреца:

Магнит для талантов : ученики Иисуса, несмотря на то, что они не были религиозными, политическими, экономическими или академическими элиты основали религию, которая процветает 2000 лет спустя.

Освободитель : Иисус уполномочил Своих последователей проповедовать то же послание, что и Он, с последующими знамениями и чудесами (Матфея 10: 1–42; Марка 6: 6–13; Луки 10: 1–24).

Претендент : Прочтите эти три синоптических евангельских отрывка, процитированных выше, затем напомните, что Иисус поручил Своим последователям делать это в Его отсутствие . Более того, Он оставил задачу «подготавливать все народы» как Своим последователям первого века , так и нам (Матфея 18:18).Великое Поручение - это постоянный вызов, который Христос призвал и уполномочил нас выполнить.

Создатель споров : Мы справедливо думаем об Иисусе как об главном учителе, но мы не понимаем, как часто Он учил посредством споров. В своей книге « Все вопросы, которые задает Иисус» Стэн Гатри отмечает, что Иисус задал 295 вопросов. Это число даже не включает в себя все вопросы, которые Иисусу задавали другие.

Вкладчик: Может ли ожидание быть выше, чем то, что Иисус сказал Своим ученикам в Иоанна 20:21: «Как Отец послал Меня, Я посылаю вас»?

Пожалуйста, поймите меня правильно. Multipliers - это книга для бизнеса, а не для служения. Он написан с точки зрения светской, а не библейской точки зрения. В нем рассматривается конкретный вопрос лидерства - как усилить способности через лидерство. Это не первое и не последнее слово о руководстве, не говоря уже о первом или последнем слове о пастырском руководстве христианских общин.

Тем не менее, он имеет невероятную диагностическую ценность, потому что помогает определить виды практик, которые позволяют (и не используют) наилучшим образом использовать ресурсы в организации, включая, на мой взгляд, местную церковь.

Становление умножителей
Итак, как пасторы и другие лидеры служения могут стать умножителями?

Чтобы ответить на этот вопрос, нам нужно на мгновение отойти от Мудреца и вспомнить слова Самого Иисуса: «Итак попросите Господа жатвы выслать работников на поле жатвы» (Матфея 9:38). Служение не в том, чтобы делать виджеты, а в том, чтобы подготавливать учеников, и единственный человек, который может сделать ученика, - это тот, кто сам обучается. Служение - это духовная работа, которая требует духовного роста, который приходит в первую очередь через молитвенные отношения с Отцом, Сыном и Святым Духом.

Однако министерство также является реляционным. А служение лидерства требует, чтобы мы работали в отношениях с духовно одаренными людьми, которых Бог поместил на наши скамьи. Wiseman предлагает пять советов бизнес-лидерам, поскольку они решают перейти от уменьшающей к множительной стороне спектра лидерства, и я хотел бы настроить их для настроек служения:

Во-первых, начните с предположений : Делайте Я предполагаю, что моя община одарена духовно, чтобы выполнять служение (Множитель), или я предполагаю, что я должен делать это сам или микроменеджировать их в процессе (Уменьшитель)?

Во-вторых, работать на крайности (нейтрализовать слабость; усилить силу) : Окружаю ли я себя другими, чьи сильные стороны в служении дополняют мои слабости в служении? Усердно ли я работаю над развитием даров служения, в которых я лучше всего разбираюсь?

В-третьих, проведет эксперимент : Активно ли я пытаюсь развить новые привычки Множителя, определяя свои склонности к уменьшению и заменяя их допущениями и практиками Множителя?

В-четвертых, готовьтесь к неудачам : Изменения всегда включают меру неудач.Апостол Петр, например, был первым (и единственным) апостолом, который ходил по воде, но также первым (и единственным) апостолом, который утонул после прогулки по воде. Если Иисус подобрал Петра и вернул его в лодку, Он может сделать то же самое для вас.

Пятый, спросите коллегу : Если «глаз не может сказать руке:« Ты мне не нужен! »И голова не может сказать ногам:« Ты мне не нужен! »» (1 Коринфянам 12:21), то христианские лидеры не могут изолировать себя ни от своих коллег по служению, ни от людей, которых они возглавляют.Название классической книги Рубена Уэлча о христианской общине совершенно верно передает название: Мы действительно нуждаемся друг в друге .

Итак, вернемся к проблеме «новых требований, недостаточных ресурсов», о которой я упоминал в начале этого обзора. Да, это настоящая проблема, которую глубоко чувствуют пасторы и другие руководители служения. Но молитва к нашему бесконечно находчивому Богу и мудрые методы руководства могут помочь нам более полно использовать возможности наших духовно одаренных собраний. В конце концов, в наших собраниях больше духовных даров, чем мы используем в настоящее время.

Вы тот лидер, который может их приумножить?

Рецензирование книги:
Лиз Уайзман, Множители: как лучшие лидеры делают всех умнее , ред. изд. (Нью-Йорк: Harper Business, 2017).

_____
П.С. Если вы нашли мой обзор полезным, пожалуйста, проголосуйте «Да» на моей странице обзора Amazon.com.

П.С.С. Этот обзор был написан для InfluenceMagazine.com и публикуется здесь с разрешения.

Аудиокнига недоступна | Слышно.com

  • Evvie Drake в стартовом составе

  • Роман
  • От: Линда Холмс
  • Рассказал: Джулия Уилан, Линда Холмс
  • Продолжительность: 9 часов 6 минут
  • Несокращенный

В сонном приморском городке в штате Мэн недавно овдовевшая Эвелет «Эвви» Дрейк редко покидает свой большой, мучительно пустой дом почти через год после гибели ее мужа в автокатастрофе.Все в городе, даже ее лучший друг Энди, думают, что горе держит ее взаперти, а Эвви не поправляет их. Тем временем в Нью-Йорке Дин Тенни, бывший питчер Высшей лиги и лучший друг детства Энди, борется с тем, что несчастные спортсмены, живущие в своих худших кошмарах, называют «ура»: он больше не может бросать прямо, и, что еще хуже, он не может понять почему.

  • 3 из 5 звезд
  • Что-то заставляло меня слушать....

  • От Каролина Девушка на 10-12-19

Сравнение финансовых мультипликаторов | Комитет ответственного федерального бюджета

Соединенные Штаты в настоящее время сталкиваются с одним из самых серьезных кризисов в области экономики и здравоохранения в результате COVID-19.Хотя было принято существенное облегчение COVID, как указано на COVIDMoneyTracker.org, может потребоваться больше, учитывая высокий уровень безработицы и низкий уровень производительности.

По данным Бюджетного управления Конгресса США (CBO), разрыв объема производства - разница между ожидаемым объемом производства в соответствии с действующим законодательством и возможным объемом производства, если экономика работала на полную мощность, - согласно прогнозам, составит 1,85 триллиона долларов в течение следующих двух лет.

Налогово-бюджетная политика может со временем сократить этот разрыв выпуска.Насколько эффективна политика, зависит от ее «мультипликатора» - отдачи на каждый потраченный доллар. Хотя помощь в связи с COVID должна быть направлена ​​на достижение ряда различных целей - и не существует «правильной» доли или продолжительности разрыва в объеме производства, который обязательно должен быть ликвидирован, директивным органам следует сосредоточиться на увеличении расходов и сокращении налогов там, где это возможно.

Важно отметить, что такая политика может стимулировать экономическую активность в краткосрочной перспективе, но в конечном итоге приведет к увеличению долга и, таким образом, замедлит долгосрочный экономический рост.Политики могут уравновесить эти риски, сосредоточив внимание на политике, которая обеспечивает наибольший объем экономической активности при заданных затратах, и могут смягчить или обратить их вспять, сочетая краткосрочную фискальную поддержку с долгосрочным сокращением дефицита.

Размер разрыва выпуска и средства, необходимые для его устранения

Конгресс и президент утвердили в общей сложности 4,7 триллиона долларов на борьбу с COVID, что, по прогнозам, окажет влияние на чистый дефицит в 2,7 триллиона долларов. Эти средства можно отслеживать на сайте www.COVIDMoneyTracker.org. Однако большая часть этой помощи больше не выплачивается и расходуется домашними хозяйствами, предприятиями, штатами и местностями.

При разработке любого дополнительного пакета ответных мер политики могут преследовать различные цели, такие как сокращение случаев COVID и смертности, сохранение личного дохода, поддержание платежеспособности бизнеса, снижение уровня безработицы или восстановление экономического роста.

Одна из ключевых целей будет заключаться в максимальном положительном влиянии пакета на валовой внутренний продукт (ВВП) за счет сокращения или даже устранения разрыва выпуска.

Разрыв выпуска - это разница между ожидаемым экономическим объемом производства, измеряемым ВВП в соответствии с действующим законодательством, и возможным экономическим объемом производства, если бы экономика работала на полную мощность. По оценкам CBO, разрыв выпуска составит 650 миллиардов долларов в течение следующих шести месяцев, 1,1 триллиона долларов в течение следующего года, 1,85 триллиона долларов в течение двух лет и 3,65 триллиона долларов в течение пяти лет.

Насколько эффективна политика в сокращении разрыва выпуска, зависит от ее «мультипликатора» - объема производства на каждый потраченный доллар.Например, множитель 0,5 означает, что каждый доллар расходов произведет 50 центов экономической продукции.

Чтобы закрыть двухлетний разрыв объема производства с помощью политики, которая имеет 0,5-кратный мультипликатор, директивным органам потребуется выделить примерно 3,7 триллиона долларов. При 1,5-кратном множителе им потребуется всего 1,2 триллиона долларов. В таблице ниже показан объем фискальной поддержки, который потребуется для достижения различных целей. (Для получения дополнительной информации см. Насколько большим должен быть следующий пакет COVID?)

Некоторый экономический импульс от этой политики может иметь место после периода разрыва выпуска, на устранении которого они сосредоточены.Маловероятно, что какой-либо бюджетный стимул сможет полностью закрыть разрыв выпуска в реальном времени, пока пандемия продолжает требовать социального дистанцирования.

Какие стратегии имеют самые высокие мультипликаторы?

CBO недавно проанализировал чистые расходы на сумму 2,6 триллиона долларов и налоговые льготы, принятые на данный момент для преодоления текущей рецессии. Хотя оценки агентства были весьма неопределенными, CBO обнаружила, что это облегчение в конечном итоге повысит экономическую активность на 1,5 триллиона долларов и что за последние три месяца оно увеличило ВВП примерно на 8 процентов.Это соответствует среднему множителю почти 0,6 - цифре, частично сдерживаемой социальным дистанцированием.

Анализ также показал, что некоторые увеличения расходов и сокращения налогов имеют более высокие мультипликаторы, чем другие, а это означает, что некоторые меры политики могут увеличить размер экономики в большей степени на данный потраченный доллар.

Как правило, следующие критерии приводят к более высоким коэффициентам:

  1. Финансирование прямых государственных закупок;
  2. Переводы или снижение налогов для тех, кто скорее потратит деньги, чем откроет их;
  3. Финансирование, которое можно потратить быстро;
  4. Политики, которые являются надежно временными;
  5. Политика, которая поощряет, а не препятствует работе и капиталовложениям; и
  6. Политика, направленная на структурный ущерб в экономике.

В некоторых случаях эти критерии противоречат друг другу. Например, расходы на инфраструктуру - это прямые государственные закупки, но они редко расходуются быстро. Еще один пример: пособие по безработице выплачивается тем, кто с наибольшей вероятностью потратит - домохозяйствам с низкими доходами, которые испытали значительное падение доходов, - но также может препятствовать работе.

Некоторые стратегии могут иметь низкие мультипликаторы, но позволяют достичь других важных целей, таких как улучшение здоровья населения, обеспечение баланса домашних хозяйств или предприятий, поддержание доходов, сокращение бедности или сбережение малых предприятий.

Бюджетное управление Конгресса за годы подготовило многочисленные оценки конкретных и широких множителей политики. В таблице ниже собраны многие из этих политик. Мультипликаторы CBO для недавней помощи в связи с COVID ниже, чем обычно, потому что социальное дистанцирование снижает макроэкономическую эффективность налогово-бюджетной политики. Будущее облегчение COVID, вероятно, будет иметь большее экономическое влияние, чем аналогичная политика, принятая ранее в этом году, когда блокировки были более строгими, но все же меньшими, чем во время предыдущих рецессий.

Другие оценщики пришли к другим выводам. Джеральд Карлино, экономист Федеральной резервной системы, обобщил многие из научных публикаций. Марк Занди из Moody’s Analytics оценил меры, рассмотренные в 2010 году. Эти множители не строго сопоставимы с CBO, но показывают относительный эффект политики в рамках каждого набора оценок.

Главное, бесплатного обеда нет. Стимулирование, финансируемое за счет дефицита, может стимулировать экономику в краткосрочной перспективе, но, вероятно, приведет к сокращению долгосрочного производства.Например, CBO прогнозирует, что помощь в связи с COVID на 2,6 триллиона долларов приведет к сокращению экономического производства на 0,4 процента в 2030 году.

Поскольку отрицательное влияние заимствования зависит только от размера пакета, а положительное влияние в значительной степени зависит от его структуры, директивным органам следует стремиться к максимальному увеличению отдачи от заимствования с помощью расходов с высоким мультипликатором, когда это возможно.

Многощипцовая: Многощипцовая крыша и её особенности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
