Молния отвод: виды и типы, устройство конструкции, установка

Молниеотводы – назначение, виды, преимущества — 21. Сен 2018

21.09.2018

Молниеотводы — специальные устройства, которые устанавливаются на сооружениях и зданиях для предохранения от молнии. Они подбираются с учетом условий использования и различаются особенностями конструкции, материалом изготовления и другими параметрами.

Характеристики молниеотводов и способы предохранения сооружений и зданий от молнии на территории РФ определяют инструкции РД 34.21.122-87 и СО 153-34.21.122-2003. При разработке систем, защищающих различные объекты от негативных внешних воздействий, следуют положениям одного из нормативных документов или используют их комбинацию.

Во время грозы наблюдается возникновение разрядов атмосферного электричества, которые являются источником повышенной опасности для наземных сооружений и зданий, поскольку могут вызвать взрывы, разрушения и появление возгораний. Молниеотводы относятся к внешней системе защиты и предохраняют от прямых ударов молний, обеспечивая отвод тока в грунт.

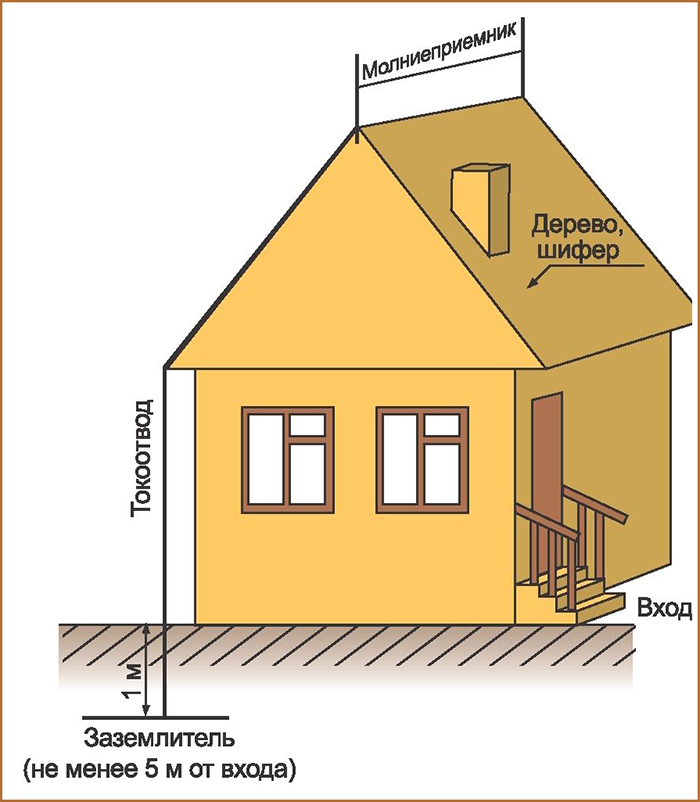

Они состоят из следующих элементов:

• Молниеприемника, который используется для захвата молнии и устанавливается в зонах возможного контакта с электрическими разрядами.
• Токоотвода, соединяющего молниеприемник и заземлитель и отводящий ток на заземление. Обычно в его качестве служит медный или алюминиевый провод большого сечения. Для изоляции токоотвода от внешних воздействий используют кабель-канал из пластика.
• Заземлителя, который обеспечивает отвод тока в грунт и располагается в толще земли.

Важно! Функционирование молниеотводов основано на том, что чаще всего молния поражает только заземленные сооружения из металла, имеющие наибольшую высоту по сравнению с близлежащими постройками. Правильный выбор устройств позволяет обеспечить надежную защиту сооружений и зданий разного назначения.

Молниеотводы, которые относятся к пассивным системам предохранения от молний, различаются вариантом исполнения молнеприемника.

В зависимости от особенностей конструкции они бывают:

• Стержневые. Такие устройства являются наиболее распространенными благодаря простоте монтажа и низкой себестоимости. Они выполняются в виде одного или нескольких стержней и могут устанавливаться непосредственно на объекте или на некотором удалении. Для крепления служат несущие конструкции здания или опорные конструкции, которые возводятся специально для монтажа молниеприемника. Длина стержневых систем зависит от материала изготовления и может варьироваться от 30 см до нескольких метров.
• Тросовые. Идеально подходят для защиты невысоких объектов, узких или длинных зданий, высоковольтных ЛЭП и сооружений с нестандартной кровлей. Тросовые системы эффективнее стержневых конструкций и обеспечивают возможность предохранения на участках большей площади. Конструкция устройств такого типа предусматривает наличие одного или нескольких стальных тросов с цинковым покрытием, закрепленных на специальных мачтах. При правильном расположении опор разряды уходят в грунт за пределами защищаемых объектов.

Для предохранения от молний зданий с плоской кровлей и значительными габаритами используют специальную сетку. Она изготавливается из металлических прутков и укладывается поверх кровли или под утеплитель. Способ крепления сетки зависит от вида и огнестойкости кровли, а токоотводы устанавливают по периметру с шагом от 10 до 25 м. Надежность защиты от прямых ударов молнии не достигает нужного уровня, поэтому такая система менее популярна и может использоваться в сочетании с другими устройствами.

Важно! Размер ячеек сетки определяется категорией защищаемого объекта и может составлять от 5×5 м до 20×20 м.

Выбор молниеприемников осуществляется с учетом параметров строений. Согласно классификации различают три категории защитных устройств в зависимости от огнестойкости, пожарной и взрывной опасности, назначения и вместимости охраняемых объектов.

Среди типовых молниеотводов спросом пользуются следующие варианты:

• Граненые конические. Они изготавливаются из прочной листовой стали и выполнены в виде металлической конструкции с защищенным от коррозии стержнем, принимающим разряды молнии. Молниеотводы производятся на основе стволов ВМО и ВМОН разного типа без осветительных приборов.
• На базе опор освещения. Они могут быть со стационарной или мобильной короной. Молниеотводы ВГН и ВГМ представляют собой граненые конструкции из стали, которые комплектуются молнеприемниками и оборудованием для освещения. Для крепления прожекторов, камер наблюдений и пр. оборудования используют специальные кронштейны.

Важно! При расчете и выборе молниеотводов на основе высокомачтовых опор с мобильной короной (ВМО) и стационарной (ВМОН) учитывают условия эксплуатации и ветровую нагрузку на месте установки конструкций.

Популярность типовых молниеотводов, которые производятся на основе граненых опор, обусловлена высокой эффективностью защиты от молнии. К другим преимуществам таких конструкций относятся:

• простота монтажа и обслуживания;
• разнообразие моделей, позволяющее подобрать вариант с учетом условий эксплуатации и месторасположения;
• возможность сочетания защитных функций с освещением дорожного полотна, тротуаров, парковок и других площадок.

Антикоррозийное покрытие продлевает срок службы сооружений, а прочность фиксации обеспечивается с помощью фланцев. Металлические конструкции способны выдерживать ветровую нагрузку, величина которой определяется месторасположением объектов.

ГК «Амира» предлагает большой выбор молниеотводов собственного производства, которые выпускаются на основе выскокомачтовых опор. Установка таких конструкций позволяет:

• организовать равномерное освещение на прилегающих территориях;
• защитить от ударов молнии;
• обеспечить предохранение от перенапряжения в сети питания.

В зависимости от исполнения молниеотводы предусматривают наличие или отсутствие приборов освещения. Они производятся из прочной стали и покрыты защитным цинковым слоем, который наносится в соответствии с требованиями ГОСТ 9.307-89.

Покрытие не является декоративным и выполняет исключительно утилитарные функции, предохраняя металл от повреждений и появления ржавчины. Гарантии на коррозионную стойкость цинкового слоя составляют не менее 25 лет.

Молниеотводы на основе опор освещения ВМО и ВМОН, выпускаемые ГК «Амира», использовались при обустройстве “Северного потока”. “Турецкого потока”, нефтеперекачивающих станций, в портах, а также на Тобольской промышленной площадке (высота ВГН здесь 83 и 90 метров).

90-метровый молниеотвод (ВГН)

В ГК “АМИРА” каждый заказанный молниеотвод рассчитывается под конкретный ветровой район, климатическую зону. Помимо отдельно стоящих молниеотводов, возможно изготовление совмещенных. Что позволяет уменьшить число устанавливаемых опор на объекте и упрощает обслуживание.

Расчет конструкции для каждого объекта осуществляется персонально, а выбор вариантов исполнения позволяет устанавливать молниеотводы на основе высокомачтовых опор с мобильной короной (ВГМ) и стационарной короной (ВГН) в I-VII ветровых районах.

Вернуться в начало статьи

Поделиться

Молниеотвод

Молния является одним из самых разрушительных природных явлений. Сопровождающие разряды во время грозы очень большой силы и некоторые из них могут даже достичь сотни кило ампер. Эти электрические разряды несут в себе опасность повреждения жилых зданий, производственных помещений, животных и людей, поэтому важно учитывать экономические последствия удара молнии. Прямой удар молнии (ПУМ)  может привести к пожару, остановить производство или технологический процесс. Учитывая все последствия  следует предусмотреть  возможность монтажа молниеотвода на  этапах первоначального строительства, лучше проектирования.

Молниеотвод имеет 4 основных задачи:

1. Прием удара молнии
2. Отвод тока молнии через проводники
3. Рассеивание тока молнии в земле через заземлитель
4. Ограничение вторичных проявлений молнии (защита от импульсных перенапряжений).

Молниеотвод состоит из: молниеприёмника, токоотвода и заземлителя. Все это обеспечивает перетекание тока молнии в землю и последующее растекание его в земле. И очень важно не допустить импульсного перенапряжения в силовых сетях, линиях связи и передачи сигналов. Молниеотводы бывают: тросовые, стержневые,мачтовые.

Установка молниеотвода зависит от строительных особенностей объекта, уровня зоны защиты и ее параметров.

Исходя из параметров, молниеотвод в частном доме (молниеотвод на даче, защита склада, производства) можно скомплектовать набор элементов молниеотвода. В зависимости от надежности класса защиты объекта молниеотвод частного дома можно осуществить несколькими способами:

• установка мачт молниеотвода;
• установка стержневого молниеотвода
• установка активного молниеотвода;
• установка тросового молниеотвода;
• установка «сетки».

При установке молниеотвода, варианты подбираются индивидуально, согласно требованию по защите, пожеланию заказчика, способов монтажа молниеотвода.
Молниеприемник может быть традиционным: стержень, мачта или же активный.
Крепится на наивысшей точке кровли, на трубе дымохода.
Выбирается проводник, материал, сечение и способ прокладки до заземлителя.
Выбирается крепление проводника к фасаду или водосточным трубам.

Выбор заземлителя

По желанию и невозможности выбрать из каталога  позиции для защиты осуществляется индивидуальное изготовление молниеотводов.

Активный молниеотвод имеет ряд преимуществ и недостатков.  Простота конструкций и технические решения позволяют свести к минимуму нагромождение на кровле и сохранению эстетического вида частного дома. Кроме того, активный молниеотвод имеет большую зону защиту от ПУМ. Недостаток — отсутствие его в нормативных документах Российской Федерации, регламентирующих молниезащиту.  А так же цена активного молниеотвода, она выше, чем традиционная. В некоторых случаях, после расчета может быть экономически эффективнее использовать один или пару активных молниеотводов, чем традиционный. Цена молниеотвода больших площадей и сложных кровель , с  традиционной защитой будет выше, чем у активного молниеприемнка, ввиду большого расхода материалов и элементов.

В Нашем каталоге можно выбрать тип крепежа, для любых типов кровли, стен, труб дымоходов.
Купить молниеотвод целиком, отдельные крепежные элементы, проводники и аксессуары вы можете  у нас в офисе со склада.
Помощь разработке концепции защиты и в подборе материалов.
