Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.

Электрические полы

• Перед тем, как установить кабельный электрический теплый пол, необходимо очистить, а при необходимости, выровнять поверхность.

• После этого укладываетеся теплоизоляция.
• На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)
• Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.
• После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).
• Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку — для того, чтобы была возможность замены датчика)
• Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.
• Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.
• Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.

Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.

Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.

Электро-водяной теплый пол

Процесс монтажа электро-водяного теплого пола больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.

Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .

Инфракрасный пол

Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос. Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными,  а также простота укладки.

Монтаж инфракрасного теплого пола видео



Вернуться на главную

схема укладки, подключение и установка

Содержание:

1. Разновидности теплых полов
2. Кабельные полы
3. Инфракрасные системы
4. Технология монтажа кабельного теплого пола своими руками
5. Схема укладки
6. Расчёт материалов
7. Расчет мощности и шага укладки
8. Блок управления
9. Подготовка основания
10. Теплоизоляция
11. Укладка и крепление кабеля
12. Установка датчика температуры
13. Подключение — схемы
14. Монтаж стяжечного слоя
15. Обустройство финишного покрытия
16. Монтаж греющего кабеля в штробы
17. Монтаж кабеля на старое основание
18. Монтаж термомат
19. Монтаж плёночного пола
20. Подготовительные работы
21. Монтаж плёнки
22. Подключение системы
23. Укладка финишного покрытия
24. Монтаж стержневого пола
25. Распространенные ошибки
26. Требования безопасности к эксплуатации
27. Какой пол выбрать и почему?

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

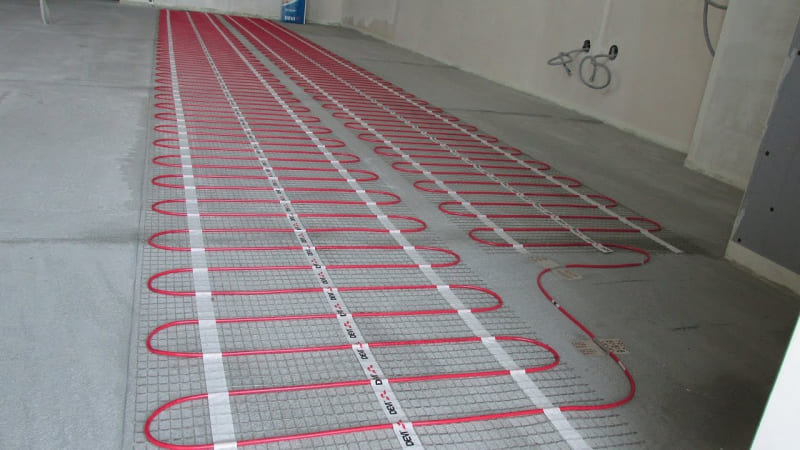

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Технология монтажа кабельного теплого пола своими руками

Монтаж кабельного теплого пола.

Смотрите это видео на YouTube

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

• Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.

• Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.

• Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

• Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
  Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.

• Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.

• Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Монтаж Thermo Thermomat

Смотрите это видео на YouTube

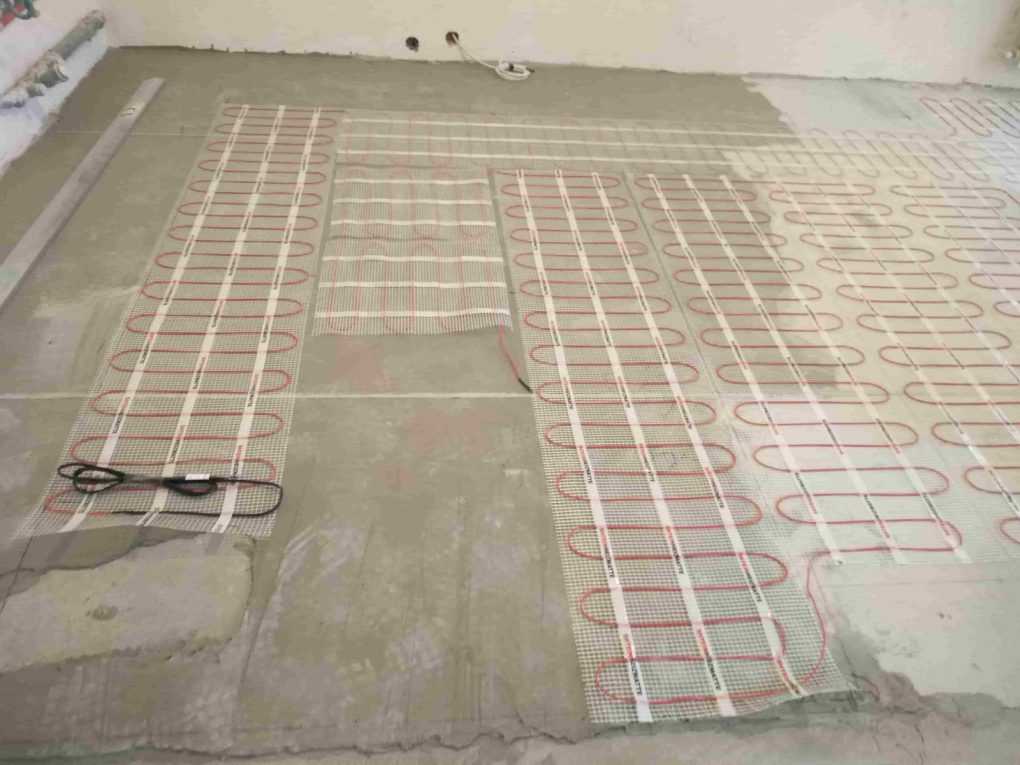

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

• Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

• Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

• Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

• Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

• Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

•  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

•  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
   Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Смотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

• Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

• Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

• Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
  Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

• Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

• Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

1. Нельзя укорачивать нагревательный элемент;
2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?

Смотрите это видео на YouTube

7 советов по установке электрического обогрева пола

Установка электрического обогрева пола — отличный способ повысить комфорт и ценность вашего дома. Он не только сохраняет ваши ноги в тепле и свежести, но также может помочь сократить ваши счета за электроэнергию, обеспечивая основное или дополнительное тепло. Обычно устанавливаемый при строительстве дома, он также является идеальным решением для обогрева во время реконструкции.

В этой статье мы дадим вам семь советов по быстрой и эффективной установке электрического теплого пола.

Как работает теплый пол?

Системы лучистого обогрева пола излучают тепло посредством теплового излучения. Они генерируют рассеянное косвенное тепло, которое излучается вверх от пола и проникает в соседние предметы. Через излучение тепловая энергия в воздухе передается посредством электромагнитных волн.

Пока эти волны остаются беспрепятственными, они обладают потенциальной энергией. Однако, как только они сталкиваются с препятствием, энергия преобразуется в тепло и передается соответствующему объекту — будь то ваши полы, стены, мебель или даже вы сами! Вот почему при лучистом нагреве вы чувствуете тепло быстрее и при более низкой температуре. При таком типе обогрева поток воздуха минимален, что позволяет поддерживать комфортную и равномерную температуру во всем помещении.

Типы лучистого теплого пола

В основном существует два типа систем лучистого теплого пола, каждый со своими преимуществами и недостатками. Хотя обе системы могут использоваться как при новом строительстве, так и при реконструкции, тип выбранной вами системы зависит от различных факторов, включая размер помещения, климат и ваш бюджет.

Электрические системы обогрева полов

Электрические системы обогрева полов становятся все более популярными среди домовладельцев, которые хотят добавить немного тепла в свои дома. В отличие от систем с принудительной подачей воздуха, которые полагаются на циркулирующий воздух для распределения тепла, лучистое отопление пола использует электромагнитные волны для выработки тепла непосредственно в материале пола. Этот тип системы очень эффективен и может использоваться в различных условиях, включая полы из бетона, плитки и ламината. Кроме того, установка электрического теплого пола, как правило, намного проще, чем установка традиционной системы принудительной вентиляции. Электрическое лучистое тепло является идеальным решением во время реконструкции, поскольку оно не требует водопровода или насосов и обычно добавляет менее 1/2 дюйма к общей высоте пола.

Водяные системы напольного отопления

Как и в электрических системах, основной принцип передачи тепла с помощью электромагнитных волн остается тем же. Разница в том, как производится тепло. Гидравлические системы нагревают воду, которая затем перекачивается через серию труб, нагревающих пол, который передает это тепло в помещение.

Некоторые считают гидронический метод наиболее энергоэффективным, потому что вода является средой, используемой для передачи тепла вместо постоянного потока электричества. Однако вода должна быть нагрета в бойлере, а затем перекачана в конечное место для использования. Гидравлические системы имеют несколько отрицательных сторон:

• Их установка стоит дорого – для выполнения этой работы требуются как лицензированные сантехники, так и электрики.
• Они не могут быть легко приспособлены для реконструкции из-за требуемой площади.
• Вам понадобится большая площадь для котла и насосов, а также подключение к сети для сантехники.

Водяное лучистое тепло может быть отличным вариантом при новом строительстве, когда есть легкий доступ ко всей площади пола.

7 Советы по установке электрического напольного отопления

1. Правильно рассчитайте площадь установки

Умножьте длину комнаты на ширину, чтобы получить площадь в квадратных футах. Затем измерьте все шкафы и другие предметы, стационарно установленные на полу. Суммируйте квадратные метры этих предметов и вычтите это из квадратных метров комнаты. Это площадь, которая будет отапливаться.

Греющие кабели и маты никогда не должны прокладываться под шкафами или другими предметами с постоянным расположением на полу. Кроме того, ни в коем случае нельзя обрезать кабели в любой из этих систем, так как их эффективная работа зависит от длины, в которой они продаются. Чтобы быстро узнать, какие материалы вам потребуются для выполнения работы, воспользуйтесь этим инструментом мгновенного ценообразования.

2. Выберите правильную изоляцию

Чтобы уменьшить теплопотери и сократить время нагрева, необходимо утеплить пол.

Многие изоляционные решения также обладают свойствами шумоподавления и гидроизоляции. Warmup предлагает два варианта изоляции: сверхлегкую плиту, подходящую для большинства напольных покрытий, и изолирующую подложку для использования под системой отопления из фольги.

Ультралегкая доска 3-в-1 состоит из нескольких слоев, содержащих алюминий, нетканый флис и изоляцию PEF. Верхний и нижний слой нетканого материала действуют как разъединяющий барьер, который защищает плитку и раствор от растрескивания, вызванного движением основания. Слой алюминия отражает тепло вверх, поэтому оно равномерно распределяется по поверхности пола. 9№ 0003

Теплоизоляционная подложка, изготовленная компанией Warmup, предотвращает утечку тепла вниз, повышая эффективность вашей системы напольного отопления. Подложка из фольги также служит барьером для влаги и должна устанавливаться лицевой стороной вниз. Этот продукт был специально разработан для использования с фольгированным нагревателем и представляет собой идеальную комбинацию для укладки мягких напольных покрытий, таких как ковер или ламинат, поверх нагревателя.

3. Использование нескольких датчиков

Датчики используются для определения температуры в помещении и должны быть установлены на одном уровне с нагревательными элементами. Для этого может потребоваться вырезать канал в черновом полу. В небольшой ванной комнате может быть достаточно одного датчика, расположенного в центре, но в больших помещениях вам следует установить несколько датчиков, чтобы система получала точные показания для всей комнаты. Некоторые установщики прокладывают кабель для датчиков в том же кабелепроводе, что и основной источник электропитания, но рекомендуется прокладывать каждый щуп в отдельном кабелепроводе, если его когда-либо потребуется заменить.

4. Выделенный выключатель с 2 кабелепроводами

Ваша система должна быть настроена на отдельный выделенный выключатель. Это обеспечит непрерывную работу даже при срабатывании других автоматических выключателей. Использование отдельного кабелепровода для линий электропередач и датчиков температуры обеспечивает большую гибкость, если возникает необходимость работы с проводкой.

5. Дождитесь полного отверждения Thin-Set или Leveler

Thin-set используется поверх систем матового типа и обеспечивает основу для укладки плитки и других напольных покрытий. Выравниватель обычно используется заранее, чтобы исправить любые неровности на полу, прежде чем приступить к установке. Оба этих продукта должны быть полностью отверждены перед укладкой на них готового напольного покрытия.

Для отверждения разбавленного пола требуется от 24 до 48 часов, а выравниватель должен сохнуть в течение 12-24 часов перед укладкой на него готового пола.

6. Проверка гарантии на тепло и мощность

Прежде чем выбрать производителя для вашей системы электрического обогрева пола, внимательно ознакомьтесь с гарантией. Убедитесь, что гарантия на систему распространяется на уровне компонентов. На каждый компонент системы могут быть разные гарантии, и вам нужно понимать, что они из себя представляют.

Например, изоляция, мат, кабель, датчики и термостат, вероятно, будут иметь отдельную гарантию. Если вы устанавливаете систему, предлагает ли ваш подрядчик гарантию, которая распространяется на его работу и компоненты? Вы должны знать до начала работы.

7. Установка удобна для самостоятельной установки, но для ее завершения может потребоваться лицензированный электрик

Установка системы электрического обогрева пола довольно проста. Существует множество онлайн-видео и письменных инструкций, которые помогут вам в этом процессе, что делает это простым проектом «сделай сам» для опытного мастера. Тем не менее, электрические соединения должны выполняться лицензированным электриком, чтобы обеспечить правильную работу вашей системы, а также безопасность тех, кто находится дома.

Работайте с лучшими теплыми теплыми полами от Warmup

Если вам нужен электрический теплый пол, который прост в установке и эффективен, то Warmup — лучший выбор.

Имея более чем 25-летний опыт работы в области электрического обогрева пола, компания Warmup предлагает систему, идеально подходящую для вашего дома. Наши системы разработаны для быстрой и простой установки, и наши гарантии распространяются на все компоненты системы.
Работайте с экспертами компании Warmup, чтобы получить идеальную систему электрического обогрева пола для вашего дома. Свяжитесь с нами сегодня для быстрой цитаты или дополнительной информации.

Как установить электрические теплые полы

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.06.21

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

asbe / Getty Images

Обзор проекта

Нежное тепло электрических обогревательных полов всегда приветствуется в холодный день. Лучистое отопление пола настолько эффективно, потому что оно генерирует тепло от электрических кабелей и излучает это тепло твердым, плотным объектам. Эти объекты — черновой пол, раствор и плитка — помогают равномерно распределять тепло и сохранять его в течение длительного времени.

Всего за несколько центов в день вы можете сохранить свой пол теплым и поджаренным. Ваш теплый пол может быть даже дополнительным источником обогрева помещения.

Совет

Убедитесь, что пол способен должным образом поддерживать залитый швом плиточный пол. Полы, которые имеют слишком большой прогиб или отскок, приведут к растрескиванию плитки и затирки и, возможно, к поломке проводов.

Установка электрического теплого пола

Электрические системы обогрева полов состоят из электрических кабелей, проложенных взад-вперед между кабельными прокладками. После того, как вся система уложена и испытана, влажный раствор для плитки, называемый тонким слоем, наносится непосредственно на кабели, сверху кладется плитка, а затем заливается раствором.

Кабели располагаются на расстоянии около 3 или 4 дюймов друг от друга. Длинные пластиковые полоски из пластика, называемые прокладками для кабелей, служат конечными точками для кабелей. Прикрепленные к основанию кабельные прокладки действуют как надежные анкеры для кабеля и как устройства, поддерживающие надлежащее пространство для кабеля.

Электрические системы напольного обогрева

Аналогичным типом лучистого обогрева пола является система матов, в которой кабели уже проложены и прикреплены к гибкому мату. Система матов проста в установке и хорошо подходит для простых пространств с небольшим количеством углов. Однако кабельно-распорная система (данный проект) предлагает большую гибкость и дешевле.

Когда укладывать электрические теплые полы

Укладка электрических обогреваемых полов должна производиться после укладки чернового пола и до укладки плитки. Кабели систем лучистого отопления постоянно укладываются во влажный раствор. Затем плитка укладывается поверх застывшего раствора.

Вопросы безопасности

Наймите лицензированного электрика, который подведет электричество к началу кабельной трассы, установит термостат и сделает все соединения. Все работы должны выполняться в соответствии с Национальным электротехническим кодексом (NEC) и местными строительными и электротехническими нормами.

Оборудование/инструменты

• Пистолет для горячего клея
• Меловая линия
• Аккумуляторная дрель
• Рулетка
• Карандаш
• Молоток
• Квадратный шпатель

Материалы

• Кабели для обогрева пола
• Стяжки кабеля теплого пола
• Подложка для лучистого отопления
• Терморегулятор электрического теплого пола
• Цементная подложка
• Горячий клей промышленного класса
• Лента высокотемпературная
• Растворитель

1. Безопасный черный пол

   Проверьте черновой пол, чтобы убедиться, что он ровный.

   Если вы обнаружите какие-либо незакрепленные края, используйте аккумуляторную дрель, чтобы завинтить края. Вверните шурупы через черновой пол и в балки пола.

   Ель / Марго Кавин

2. Добавить цементную подложку

   Аккумуляторной дрелью вверните шурупы через цементную опорную плиту в черный пол.

   Ель / Марго Кавин

3. Подложка для лучистого отопления Lay

   С помощью шпателя с квадратными зубьями нанесите раствор на основание. Уложите подложку для лучистого отопления в тонкий слой. Подробные сведения об установке см. в инструкциях по подложке, так как для некоторых подкладок может не потребоваться слой тонкой стяжки.

   Ель / Марго Кавин

4. Линия мела

   На время забейте два гвоздя в поверхность подложки в качестве анкеров для линии меловой защелки. Используйте меловую линию для создания визуальных контрольных меток для прямой и ровной установки кабельных хомутов.

   Ель / Марго Кавин

5. Приклеиваем кабельные хомуты

   Нагрейте клеевой пистолет, включив его в розетку. Нанесите капельки горячего клея вдоль ранее нанесенных мелом линий.

   Ель / Марго Кавин

6. Кабельные хомуты

   Быстро положите кабельные хомуты в горячий клей, пока клей не затвердел. Накладывайте только одну лямку за раз.

   Ель / Марго Кавин

7. Проложите кабели между кабельными стяжками

   Соберите первую кабельную сетку, соединив кабели обогрева пола между двумя кабельными хомутами. Протяните кабель вперед и назад, следуя меткам на хомутах кабеля, в виде равномерно распределенной змеевика. Держите кабели натянутыми между ремнями, но не настолько, чтобы ремни свободно растянулись.

   Ель / Марго Кавин

   Предупреждение

   Кабели напольного отопления запрещается обрезать. По этой причине будьте внимательны при расчете длины кабеля для обогрева пола перед покупкой.

8. Построить соседние кабельные сети

   Расширить систему лучистого теплого пола, соорудив дополнительные кабельные сетки. Эти сетки могут быть настолько большими или маленькими, насколько это необходимо для заполнения пространства, при условии, что выходная мощность системы достаточна.

   Ель / Марго Кавин

   Совет

   Подумайте о приобретении монитора установки лучистого теплого пола. Это недорогое электронное устройство полезно, так как оно может обнаружить, если какой-либо из кабелей надрезается, разрезается или иным образом повреждается во время установки. Менее чем за 25 или 30 долларов это устройство может сэкономить вам тысячи долларов, избавив вас от необходимости снимать кафельный пол для ремонта кабеля.

9. Кабели с обмотанной лентой

   Используйте высокотемпературную ленту для крепления кабелей к основанию. Делайте это примерно через каждые 20 дюймов. Это помогает удерживать кабели на месте и параллельно, пока плитка не будет установлена.

   Ель / Марго Кавин

10. Подключение кабелей к электрической системе

    Попросите электрика установить термостат в электрическую цепь без GFCI.

    Монтаж электрических полов: Электрические теплые полы. Порядок монтажа и укладки
