Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

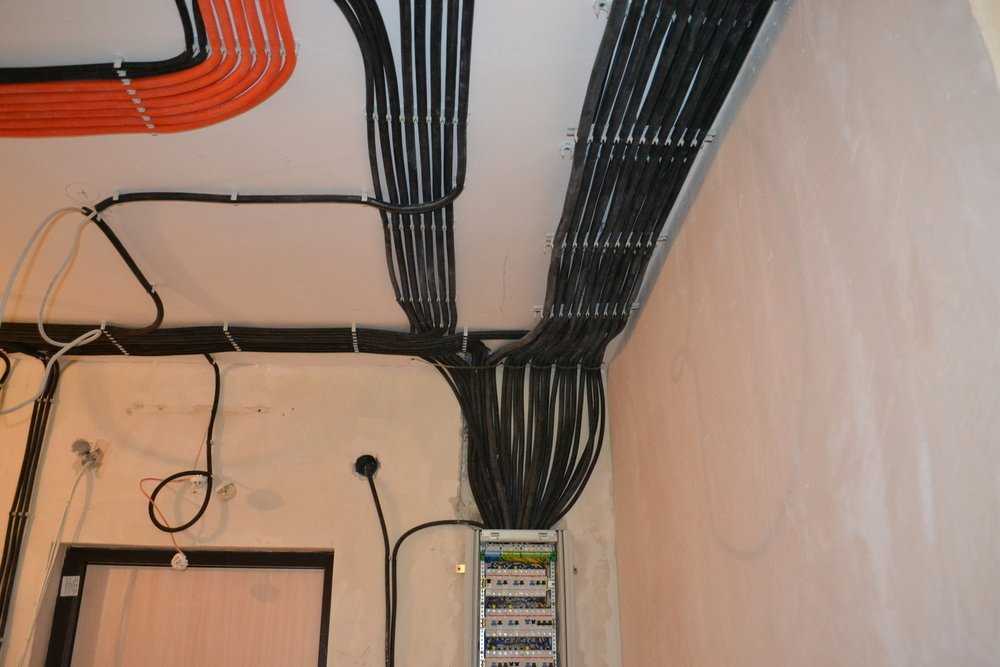

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

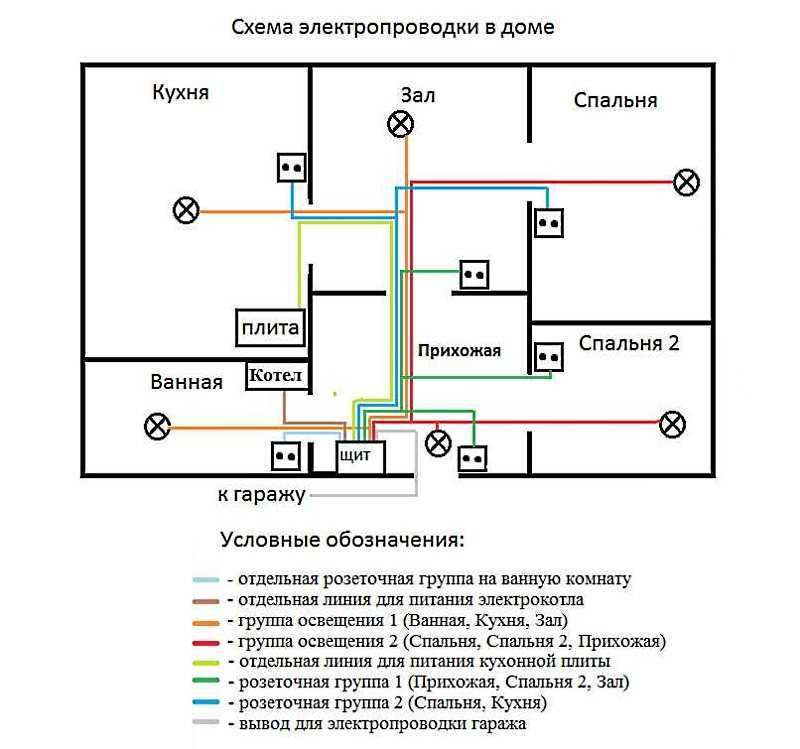

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

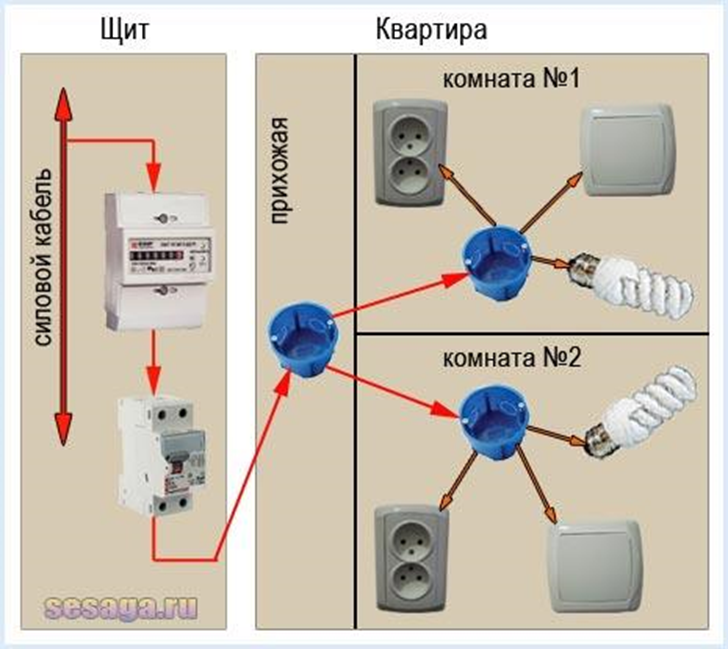

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

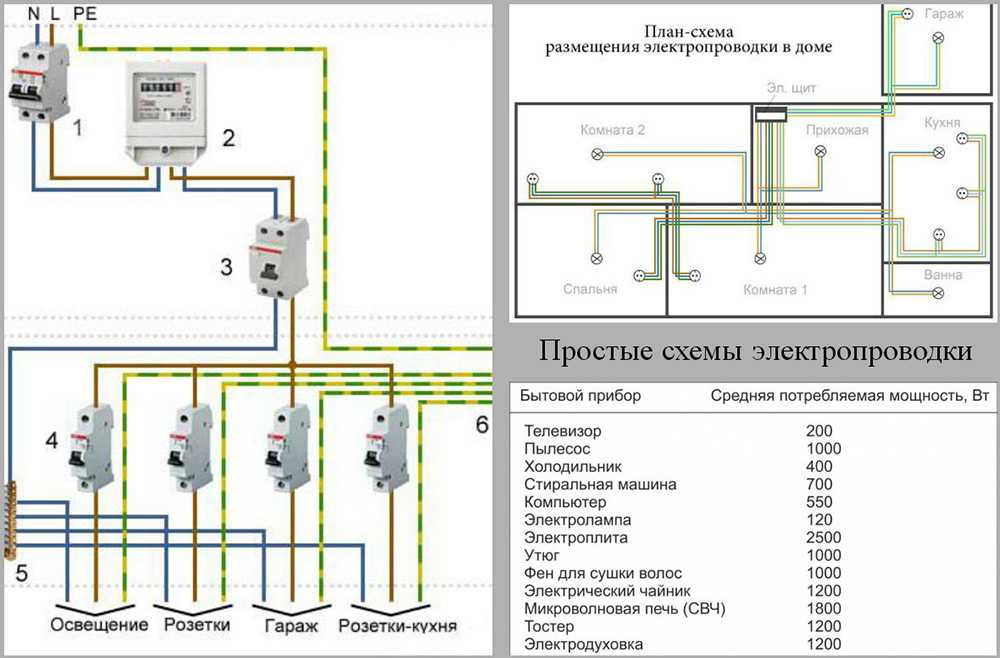

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Требования к монтажу электропроводки: правила укладки

Содержание

1 Требования к монтажу электропроводки
2 Соединение провода и выбор сечения

Если вы планируете выполнить монтаж электропроводки, тогда вам необходимо помнить о том перед монтажом следует изучить все правила. Все требования, которые связанны с электромонтажом в жилых и нежилых зданиях прописывают в ГОСТ, ПУЭ и СНиП. В этой статье мы рассмотрим современные требования к монтажу электропроводки.

Конечно, в этих документах прописаны не все нормативы и поэтому все факторы необходимо трактовать отдельно. Чтобы вы могли соблюдать пожарную и электрическую безопасность, тогда вам следует изучить наши собственные требования.

Требования к монтажу электропроводки

Теперь требования предъявляются не только к монтажу электропроводки, но и к сечению кабеля и номиналов защитной автоматики. Если вы желаете подробно изучить этот процесс, тогда следует перейти к нашим рекомендациям.

Сначала вам необходимо изучить требования, которые предъявляются к монтажу электрики. Если вы изучите эти пункты, тогда точно сможете выполнить качественный монтаж электропроводки.

Электроснабжение жилого дома следует выполнять от сети в 220 или 380 Вольт. Во время выполнения монтажа также следует сделать систему заземления, которая будет иметь тип TN-C-S.
Монтаж открытой проводки обязательно должен выполняться только в специальных кабель-каналах или электрических плинтусах. В сырых помещениях монтаж проводки можно выполнить на изоляторах.
Прокладку скрытой проводки следует выполнять в перекрытиях или специальных нишах, которые для этого предназначены. Если вы выполняете скрытую прокладку, тогда линия должна проходить по поверхностям, которые не подвергаются возгоранию.
Для электромонтажа следует использовать кабель, который имеет медные жилы. Алюминиевые провода можно использовать только для прокладки электричества от столба к дому.
Если кабель будет иметь специальную защитную оболочку, тогда его можно прокладывать через стены без применения металлических трубок.
Незащищенные изолированные провода можно прокладывать через наружные стены в трубах, которые выполнены из полимерных материалов. В сухих помещениях вам необходимо будет установить специальную изолирующую втулку. В сырых помещениях в СНиПе указано использовать воронку.
Согласно ПУЭ незащищенные изолированные провода запрещается проводить открыто по поверхности потолка и стен. Также прокладывать свои проводники запрещается в пустотах панелей квартир. Проводить незащищенную изолированную проводку допускается только на изоляторах.
Фазный и нулевой провод запрещается проводить по отдельности.
Прокладывать проводку следует вертикально либо горизонтально. Если вы будете выполнять монтаж электрики по кротчайшему пути, тогда это может нарушить правила безопасности.
Квартирный щиток вам следует устанавливать на высоте 80-170 см от пола. Это предотвратит доступ к электрическому щитку. Если вы желаете изучить другие требования по установке электрического счетчика, тогда следует перейти в соответствующую статью.
Прокладывать проводку нельзя по поверхностям, которые будут подвергаться нагреву.
Выполнять проведение электромонтажных работ необходимо при температуре не ниже -15 градусов.
Номинал розеток должен составлять 16 А.
Во влажных помещениях степень защиты должен быть IP Это требование можно считать актуальным для ванных, кухни или бани.
Минимальная высота установки розетки от пола должна составлять не менее 30 см.
Для каждой комнаты следует выполнить не менее одной точки освещения.
В ванную комнату вам необходимо провести отдельную линию электропроводки. Также линия должна быть оснащена автоматическим выключателем.
Домашняя сеть должна состоять из трех групп.
Если вы выполняете монтаж проводки в полу, тогда по правилам допускается выполнять не более двух поворотов.
Если вы выполняете крепление подрозетника, тогда запрещается использовать монтажную пену.
Нельзя штробить перекрытия и стены с пустотами.
На ванной нельзя выполнять установку бра. Во время испарения влаги светильник может просто лопнуть.
В деревянных домах следует использовать только негорючий кабель.
Во время проведения монтажа электрической проводки запрещается использовать провод ПУНП.

Это все требования по монтажу электропроводки в частном доме или квартире. Как видите с кирпичными домами проблем будет намного меньше чем с деревянными.

Соединение провода и выбор сечения

Во время выбора проводов вы также можете столкнуться с определенными запретами к которым относят:

Место ответвления провода в дальнейшем не должно подвергать механическому воздействию. Изоляция в месте соединения должна быть прочной и соответствовать всем требованиям.
Провода, которые прокладывают внутри стен обязательно должны иметь запас прочности.
Коммутацию жил в трубах выполнять запрещается. Все соединения необходимо выполнять только в распределительных коробках.
Выполнять скрутку провода категорически запрещено. Лучше использовать специальные элементы, которые предназначены для соединения провода.
Выполнять соединение алюминия с медью допускается только в распределительных коробках.

Это были основные требования к соединениям электропроводки в жилых и производственных помещениях. Теперь вы можете ознакомиться с таблицей, в которой указано минимальные сечения жил для электромонтажных работ.

Также вам необходимо постараться выбрать правильное сечение кабеля. Выполнить необходимый расчет вам поможет наш калькулятор по расчету сечения кабеля. Теперь вы можете просмотреть видео, в котором указаны правила пожарной безопасности.

Это все современные требования к электропроводке в частном доме и квартире. Как видите, на данный момент есть огромное количество нюансов, которые следует учесть.

Читайте также: ошибки при монтаже электропроводки.

Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

Жилой дом

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших проводов для обеспечения безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как выполнить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и по крайней мере один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к подключению проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Поместите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия

Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Проложите и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!

Схемы и инструкции по монтажу электропроводки

Установка электропроводкиКак сделать

Тенденции

Схемы и учебные пособия по базовой электропроводке дома

Различные типы систем электропроводки и методы монтажа электропроводки
Цветовые коды электрических проводов для переменного и постоянного тока — NEC и IEC
Как подключить переключатели последовательно?
Как подключить переключатели параллельно?
Как подключить лампы последовательно?
Как подключить лампы параллельно?
Какая лампочка светится ярче при последовательном и параллельном соединении и почему?
Как управлять лампой с помощью одностороннего или одностороннего переключателя?
Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?
Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
Как управлять одной лампой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключателей?
Что такое промежуточный выключатель, его конструкция, работа и применение в различных цепях электропроводки?
Схема электрических соединений системы автоматического ИБП для дома или офиса
Схема электрических соединений системы автоматического ИБП для дома или офиса (новый дизайн с одним проводом под напряжением)
Схема подключения системы автоматического ИБП в случае, если некоторые элементы зависят от ИБП, а остальные зависят от основного питания в офисе или дома.
Схема подключения ручного ИБП с системой переключателей.
Фактор разнообразия при монтаже электропроводки
Как подключить однофазный счетчик электроэнергии (цифровой или аналоговый счетчик энергии) от источника питания к главному распределительному щиту (MDB)?
Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?
Как определить размер и количество потолочных вентиляторов в комнате?
Как рассчитать количество люминесцентных ламп в последней подцепи?
Как рассчитать количество ламп накаливания в последней подцепи?
Какие возражения против последовательного соединения ламп в цепи домашнего освещения?
Как подключить потолочный вентилятор? Диммерный выключатель и проводка пульта дистанционного управления — 5 способов
Как заменить конденсатор потолочного вентилятора? – 3 пути.
Метод пуска трехфазного двигателя по схеме «звезда-треугольник» (Y-Δ) с помощью автоматического пускателя по схеме «звезда-треугольник» с таймером.
Электрическая схема воздухоохладителя помещения № 1
Схема подключения воздухоохладителя помещения № 2. (с маркировкой и установкой конденсатора)
Осветительные нагрузки, соединенные по схеме «звезда» и «треугольник» — установка электропроводки
Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
Как подключить портативный генератор к домашней системе электроснабжения (три способа)
Основные электротехнические инструменты и их использование
Проверка электрических и электронных компонентов и устройств с помощью мультиметра
10+ инструментов проектирования и моделирования для инженеров-электриков/электронщиков онлайн
15 обязательных приложений Android для инженеров-электриков и электронщиков и студентов
Почему переменный ток измеряется в тоннах, а не в кВт или кВА? Руководство по кондиционерам и холодильным установкам
Работа и конструкция тестера электрических фаз или линий
Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
Как найти напряжение и силу тока выключателя, вилки, розетки и розетки?
Как найти подходящий размер кабеля и провода для монтажа электропроводки — примеры решений NEC и IEC
Как найти правильный размер автоматического выключателя?

Центр нагрузки, панель и распределительные щиты Учебники по подключению

NEC — США

Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
Как определить правильный размер подпанели?
Как подключить субпанель? Установка главного наконечника для 120/240 В
Как определить количество автоматических выключателей в щите?
Как найти количество ламп на одном автоматическом выключателе?
Как найти количество розеток на одном автоматическом выключателе?
Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+МКБ
Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
Как подключить гаражный потребительский блок?
Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребительскому блоку)

Общая домашняя проводка (как NEC, так и IEC)

Установка однофазной электропроводки в доме в соответствии с NEC и IEC
Установка трехфазной электропроводки в доме
Установка однофазной электропроводки в многоэтажном здании
Установка трехфазной электропроводки в многоэтажном доме

Схемы подключения фотоэлектрических модулей

Как спроектировать и установить солнечную фотоэлектрическую систему? С решенным примером
Как подключить солнечную панель к нагрузке 120-230 В переменного тока и инвертору?
Как подключить солнечную панель к нагрузке 12 В постоянного тока и аккумулятору?
Как соединить солнечные панели последовательно и батареи параллельно? Система 12/24/48 В
Как соединить солнечные панели параллельно и батареи последовательно? Система 24В.
Как подключить солнечную панель и батареи параллельно для системы 12 В?
Как подключить солнечные панели и батареи последовательно для системы 24 В.
Как подключить солнечные панели и батареи последовательно-параллельно?
Как подключить солнечные панели в последовательно-параллельной конфигурации?
Как подключить батареи последовательно к солнечной панели и ИБП?
Как подключить батареи параллельно к солнечной панели и ИБП?
Как соединить батареи последовательно-параллельно с солнечной панелью?
Как спроектировать водяной насос постоянного тока на солнечных фотоэлектрических батареях?
Расчет и проектирование солнечных фотоэлектрических модулей и массива
Различные типы солнечных панелей и какая из них лучше?
Сколько Вт солнечной панели вам нужно для бытовой техники?
Общие требования к системе установки солнечных панелей
Параметры солнечной батареи и характеристики фотоэлектрической панели
Как определить подходящий размер инвертора для бытовой техники?
Как рассчитать правильный размер батареи? Калькулятор размера блока батарей
, параллельная и последовательно-параллельная конфигурация батарей
Полное примечание по установке солнечной панели. Расчет количества солнечных панелей, рейтинга батарей / времени резервного питания, рейтинга инвертора / ИБП, нагрузки и требуемой мощности. с принципиальными схемами.

Схемы разводки для особых случаев

Схема подключения туннеля для управления освещением с помощью переключателей
Цепь больничной проводки для управления освещением с помощью переключателей
Цепь проводки отеля — Цепь индикатора звонка для Hotelling
Схема электропроводки общежития и работа
Схема проводки Godown — схема проводки туннеля и работа
Типы систем пожарной сигнализации и схемы их подключения
Как установить PoE IP-камеры видеонаблюдения?
Как установить камеру видеонаблюдения?

GFCI, AFCI, розетки и выключатели Схемы подключения

Как подключить розетку GFCI? – Схемы электрических соединений GFCI
Как подключить розетку AFCI? – Схемы электрических цепей AFCI
Как подключить комбинированный выключатель и розетку GFCI
Как подключить комбинированный выключатель и розетку AFCI
Как подключить автоматический выключатель GFCI?
Как подключить выключатель AFCI?
Как подключить комбинированный выключатель и розетку?
Как подключить розетку?
Как подключить сигнальный выключатель?
Что такое GFCI: прерыватель цепи замыкания на землю. Типы и работа
Для чего используются электрические розетки разных цветов?
Почему розетки и розетки в больницах перевернуты?
ELCB (автоматический выключатель с защитой от утечки на землю) – конструкция, типы и работа
AFCI: прерыватель цепи дугового замыкания. Типы, работа и применение
MCCB (автоматический выключатель в литом корпусе) — конструкция, типы и работа

Схемы подключения водонагревателя

Как управлять водонагревателем с помощью переключателей?
Как переключить электрический водонагреватель между 120 В и 240 В?
Как подключить 3-фазный неодновременный термостат водонагревателя?
Как подключить 3-фазный термостат одновременного нагрева воды?
Как подключить термостат одновременного нагрева воды 240 В?
Как подключить термостат водонагревателя 240 В — непрерывный?
Как подключить термостат одновременного нагрева воды 120 В?
Как подключить термостат водонагревателя 120 В — неодновременный?
Как подключить одноэлементный водонагреватель и термостат?

Дополнительные ресурсы по электропроводке

Типы электрических проводов и кабелей
Типы электрических чертежей и диаграмм
Типы инверторов и их применение
Типы переключателей
Предохранитель и типы предохранителей
Типы электрических проводов и кабелей
Цветовые коды кабелей и проводов ABYC для проводки на яхтах, лодках и морских судах
, параллельная и последовательно-параллельная конфигурация батарей
, параллельное и последовательно-параллельное соединение солнечных панелей
Что такое прерыватель цепи замыкания на землю (GFCI) и как он работает?
Установка заземления и электрического заземления | Полное руководство
MCB (миниатюрный автоматический выключатель) – конструкция, работа, типы и применение
Можно ли использовать автоматический выключатель переменного тока для цепи постоянного тока и наоборот?
Почему в домах США используется одножильный провод, а не многожильный?
Многожильный провод против сплошного провода.
Монтаж квартирной проводки: Монтаж электропроводки в квартире. Правила и поэтапная инструкция монтажа квартирной электропроводки
