Монтаж профилей под гипсокартон на стены: технология и нюансы

Содержание

Затеяв ремонт в доме, возможно, вы будете делать монтаж профилей под гипсокартон на стены. Конечно, существуют различные варианты исполнения каркаса под ГКЛ, но именно металлические профили, правильно смонтированные в единую конструкцию, дают прочное и легкое основание для будущих стен.

Использование метллопрофиля для гипсокартона один из наиболее надежных вариантов для монтажа гипсокартона.

Вариант такого основания стал намного предпочтительнее в современной концепции ремонтов, ведь такой материал обладает массой преимуществ, если сравнивать с традиционным деревом. Но установка профиля для гипсокартона требует соблюдения технологий и правильного подбора материалов, иначе такая стена долго не прослужит. Что нужно знать об монтажных работах?

Необходимый набор материалов и инструментов

Установка профилей под гипсокартон требует необходимого минимума инструментов:

• Измерительные: строительный уровень, рулетка, если нужно – отвес.
• Для нарезки металла: болгарка, ножницы по металлу (как альтернатива – ножовка).
• Электроинструмент: перфоратор, шуруповерт (дрель).
• Крепежи: прямые подвесы, дюбель-гвозди, пресс-шайбы, «блошки».

Прямые подвесы – полоска металла с перфорацией, которая предназначена для жесткого закрепления конструкции к стенам.

Дюбель-гвозди – пластиковые дюбеля с шурупами, у которых вместо буравчика на конце острие как у гвоздя.

Пресс-шайба – саморез с широкой шляпкой и буравчиком. Применяется в различных соединениях по металлу.

«Блошки» («клопы») – мелкие саморезы с буравчиком, используются для соединения прямых подвесов с каркасными стойками.

Кратко о видах профиля

Весь каркас собирается из двух видов профиля.

CD – это рейка, которая используется для основных стоек и перемычек каркаса. Изготавливается в виде желоба с загнутыми краями, по всей длине имеет ребра жесткости. Для такого вида работ берут размер 60×27 миллиметров, где это, соответственно, ширина и высота полки.

UD – основа всей конструкции, или направляющая. Монтируется на поверхность пола и потолка. Изготовлен в виде буквы «П» без ребер жесткости и загибов. Размер: ширина – 28 мм, высота – 27 мм.

Оба вида этого элемента покрыты защитным цинковым покрытием, чтобы пресечь возникновение коррозии.

Это минимальный набор того, что понадобится для монтажных работ.

Монтаж профиля для гипсокартона

Некоторые технологии при монтажных работах могут отличаться у разных мастеров в некоторых мелочах. Но основной процесс един, это крепление направляющих и сборка всей конструкции. Итак, как осуществляется установка профиля под гипсокартон на стены?

Оценка и разметка

Все строительство всегда начинается с разметки и составления плана монтажных работ. Это только в телепередачах показывают отделку идеально ровных поверхностей, в реальности все не так и стены, как правило, имеют неровности.

Основным этапом монтажа каркаса является выполнение расчетов и закупка необходимого инструмента.

• Осмотрев стену, с помощью строительного уровня устанавливают кривизну стен и находят самые выступающие части поверхности. Дальнейшая отметка будет ориентироваться на них.
• Вдоль стены на полу делают отметку, где будет монтироваться направляющая конструкции. Не стоит делать разметку притык к поверхности, лучше сделать небольшой отступ в 10 – 15 миллиметров. Если есть значительные перепады, то расстояние увеличивается. Конечно, это уменьшит полезную площадь помещения, но сделать это
  необходимо для выравнивания стен. Придется несколько отступить, если запланирована прокладка инженерных линий под ГКЛ или же утепление стен.
• Такая же отметка делается на стенах слева и справа. Для удобства можно использовать разметочный шнур. Вертикальную разметку проводят, обязательно сверяясь с уровнем.

Установка направляющих профилей

• Для направляющих каркасной конструкции берут UD-профиль. Он устанавливается по разметке на пол в виде перевернутой буквы «П». Крепление делают на дюбель-гвозди с шагом 500 мм.
• На стены слева и справа также монтируются такие направляющие. Одним концом они вставляются в напольную рейку. Сверив уровень, их закрепляют такими же дюбелями.
• Теперь закрепляется потолочная направляющая. Концы вставляют в вертикальные и прикрепляют к потолку. Для сверки правильности установки верхнего профиля посередине конструкции ставят стоечную рейку CD и проверяют с помощью уровня. Если все верно, потолочный тоже фиксируют на дюбеля с гвоздями.

Если длина стены помещения больше, чем длина направляющих реек, то их сращивают. Для этого один конец рейки вставляют в желоб другого внахлест миллиметров на 400 и соединяют между собой пресс-шайбами.

После проверки уровня расположения направляющих приступают к монтажу стоечных реек.

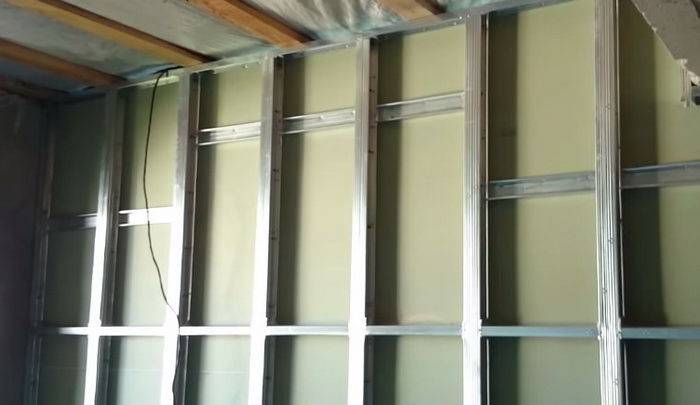

Установка стоек каркаса

Стойки делают, используя профиль маркировки CD.

• Он производится длиной 2,5 и 3 метра, если нужно, то его обрезают до нужных параметров высоты помещения. При этом используют болгарку или другой инструмент для резки металла.
• Для большей прочности в вертикальные направляющие можно завести по одной стойке, скрепив их «блошками» вместе.
• Ширина гипсокартона 1200 мм, нужно расположить стойки так, чтобы стыки двух соседних листов приходились на середину рейки (по 30 миллиметров будет достаточно для закрепления каждого из краев ГКЛ).

  На один гипсокартонный элемент обычно устанавливают три стоечных рейки, но лучше смонтировать четыре. Это значительно упрочнит конструкцию будущей стены.
• После расположения стоек в нужном положении их прикрепляют к направляющим снизу и сверху пресс-шайбами.
• Расположение всех стоечных профилей должно быть точно по уровню, что сверяют в процессе установки.
• Выставив стойки и закрепив, их соединяют со стенами, используя прямые подвесы.

Пластины прикладывают к поверхности стены под стойками и маркером ставят метки, где будут забиты дюбеля.

• Под дюбеля по отметкам пробивают отверстия, прикладывают пластинку и вставляют дюбель, в который забивают гвоздь.
• Края подвесов подводят к стоечному профилю и жестко фиксируют, используя саморезы-«блошки». Лишние концы отгибают или срезают.

Во время фиксации профиля к подвесам не исключены подвижки стоек. Как выставить профиль под гипсокартон, избежав такой проблемы? Можно на время вдоль всей стены приблизительно на середине высоты комнаты закрепить рейку. После соединения стоек с подвесами ее снимают.

При установке каркаса сначала на стене необходимо найти самые выступающие части, а затем ориентируясь на них делать разметку.

Количество подвесов на одну стойку каркаса может быть три – четыре штуки. Сначала закрепляют все пластинки по центру, а затем уже остальные.

По высоте лист гипсокартона – 2,5 метра. Что делать, если помещение выше? Для этого в шахматном порядке в местах расположения листов делают перемычки сверху и снизу. Их также делают из CD-профиля, у которого срезают полки с обоих концов. Оставшуюся часть прикладывают к стойкам и фиксируют на пресс-шайбы.

На этом этапе установка профиля для гипсокартона считается законченной, и далее переходят к обшивке каркаса.

Что делать, если расстояние каркаса от стены не позволяет использовать прямые подвесы? Для этого отлично подходят обрезки стоек и направляющих. Взяв кусок рейки нужной длины, делают надрезы боковых полок и сгибают внутрь под прямым углом. Такой способ крепления очень прочный и позволит отступить от несущих стен на расстояние, требуемое для утепления или же прокладки каких-либо коммуникационных линий.

Как крепить профиль для гипсокартона к стене

Сегодня мы с Вами узнаем, как крепить профиль для гипсокартона к стене. Иными словами, в этой статье мы полностью построим металлический каркас, на который уже потом будем монтировать большие листы гипрока.

---

СОДЕРЖАНИЕ:

1. Крепление крокодилов
2. Вычерчивание периметра под направляющие профили
3. Монтаж направляющих профилей под гипсокартон
4. Монтаж стоечных профилей под гипсокартон

---

Как крепить профиль для гипсокартона к стене. Крокодилы

Вопрос того, как крепить профиль для гипсокартона к стене, начинается с крепления подвесов П-образной формы, в просторечии  — крокодилов. В предыдущем уроке мы разметили на стене места, где будут крепиться этим самые крокодилы:

Если стена старая деревянная или сделана из гипсолита, то подвесы к стене нужно крепить при помощи шуруповерта и саморезов по дереву. Если же стена бетонная или кирпичная, то для крепления подвесов к стене потребуется перфоратор и дюбель-гвозди 60×40 или 60×50.

Итак, берем подвес и ставим его к стене так, чтобы центральная вертикальная линия разметки проходила ровно посередине подвеса (как бы деля его на две части), а горизонтальная — сквозь отверстия в подвесе, через которые будем крепить подвес к стене:

Отмечаем строительным карандашом (фломастером, маркером) две метки под будущие отверстия. Далее эти отверстия просверливаем буром диаметром 6 мм:

После того как отверстия просверлены, берем подвес, дюбели, прикладываем подвес к стене и в просверленные отверстия вставляем дюбели. Забиваем дюбели при помощи молотка. А затем забиваем в дюбели сами гвозди. Первый подвес закреплен:

Далее точно такими же действиями закрепляются остальные подвесы:

Продолжаем изучение темы: как крепить профиль для гипсокартона к стене.

После того как все подвесы закреплены, нужно проверить их надежность крепления. Для этого нужно загнуть подвес из прямого положения в П-образное и слегка покачать вверх вниз.

Если подвес качается, нужно его лучше закрепить. Для этого можно в дополнительное отверстие в подвесе забить еще один дюбель гвоздь, предварительно просверлив отверстие перфоратором в стене. Можно также пойти на хитрость: взять саморез и аккуратно в самое основание дюбеля завернуть его шуруповертом:

Если требуется, рядом можно закрутить еще один саморез. Саморез действует по принципу клина и распирает отверстие. В результате подвес перестает болтаться.

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому!)  Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Нитка держится.

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп.
Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс!
Выставлять профили нужно с крайнего и затем все по порядку. Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Сегодня мы с Вами узнали, как крепить профиль для гипсокартона к стене — у нас получился полноценный каркас.
Далеко не уходите, т. к. скоро нас ждет продолжение этой увлекательнейшей темы.

---
