Особенности использования и монтажа пустотных плит перекрытия.

Особенности использования и монтажа пустотных плит перекрытия

При устройстве межэтажных перекрытий большой вопрос играет выбор типа перекрытия. И если Ваш выбор лег на перекрытия из сборных железобетонных плит, то необходимо обратить внимание на следующие моменты при заказе и установке пустотных плит перекрытий.

1. Плиты перекрытия различаются между собой по способу формования. Плита перекрытия ПК формуется в опалубке, а при изготовлении плит ПБ используется безопалубочный способ формования. Особо критично эти 2 способа изготовления не влияют на возможности их использования. Для получения более подробной информации необходимо связаться с нашими специалистами.

2. Монтаж плит перекрытия ПК и ПБ осуществляется опиранием на две стороны конструкции, как показано на рисунке. Нельзя опирать плиты на 3 или 4 стороны, также нельзя монтировать плиты с опиранием на продольные стороны, это значительно изменит несущую способность плит перекрытия.

3. При монтаже плит перекрытия ПК необходимо учесть одну важную особенность: плиты перекрытия ПК длиной более 4,2 м являются преднапряженными со специальными упорами на концах плиты. Если у данной плиты срезать торец, то упор (отрезанный вместе с концом ПК и вертикальной арматурой) не будет работать. Данный факт значительно уменьшит несущую способность плиты перекрытия.

4. Плиты перекрытия ПБ можно резать не только поперек, но и вдоль на отдельные продольные элементы. При необходимости устройства косого среза плиты ПБ под углом от 30 до 90 градусов, то рез можно делать без потери несущей способности плиты.

5. Так же при монтаже пустотных плит перекрытия необходимо учитывать расчетные величины опирания плит в зависимости от типа конструкции стен сооружаемого объекта:

— металлические (стальные) конструкции: 7 см;
— кирпичная стена: от 8 см до 16 см;
— железобетонные конструкции: от 7 см до 12 см;
— стены из газо- (пено-) бетонных блоков: от 10-12 см до 20 см (оптимальная величина опирания: 15 см, с обязательным устройством армированного бетонного пояса).
Нельзя опирать плиту перекрытия ПК (ПБ) более чем на 20 см, т.к. при увеличении глубины опирания плита перекрытия начинает «работать», как защемлённая балка.

6. Перед осуществлением монтажа плит перекрытия необходимо заделать торцы пустотных отверстий на глубину 12-15 см. Заделать пустоты можно вставив в них ½ кирпича и «закидать» бетоном. Это увеличивает прочность торцов плит в случае опирания на них несущих перегородок и исключит попадание воды внутрь панели.

7. Заключительным этапом монтажа плит является анкеровка и заливка рустов (щелей между стыкующимися панелями). У плит перекрытия ПК анкер цепляется за монтажную проушину, после чего пустота также заделывается цементом. Это позволит избежать попадания в неё воды и строительного мусора.

Изготавливаеи любые виды железобетонных изделий по чертежам заказчика.

Если Вы желаете проконсультироваться у специалиста компании «ЖелезобетонИнвест» и узнать более подробную информацию по ассортименту плит перекрытия, Вам нужно только нажать на кнопку обратного звонка, и наш консультант обязательно перезвонит по указанному телефону. Для обратного звонка обязательно укажите полный номер телефона и Ваше имя.

ЗАКАЗ КОНСУЛЬТАЦИИ

Выпускаемая продукция

ПЛИТЫ ДОРОЖНЫЕ, АЭРОДРОМНЫЕ

ПЛИТЫ ПЕРЕКРЫТИЯ ПК и ПБ

КАНАЛИЗАЦИОННЫЕ КОЛОДЦЫ

ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ

ФУНДАМЕНТНЫЕ БЛОКИ

БЕТОН ТОВАРНЫЙ

СВАИ ЗАБИВНЫЕ

ОПОРЫ ЛЭП

ИЗДЕЛИЯ ДЛЯ ЭЛЕКТРОПОДСТАНЦИЙ

ПЕРЕМЫЧКИ

ЖЕЛЕЗОБЕТОННЫЕ ЗАБОРЫ

ПЛИТЫ РЕБРИСТЫЕ

ЛЕСТНИЧНЫЕ ИЗДЕЛИЯ

ДЛЯ КАРКАСОВ ЗДАНИЙ

УТЯЖЕЛИТЕЛИ ЖЕЛЕЗОБЕТОННЫЕ

КОЛОДЦЫ КАБЕЛЬНЫЕ

ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ

БОРДЮР ЖЕЛЕЗОБЕТОННЫЙ

ДОРОЖНОЕ СТРОИТЕЛЬСТВО

ИЗДЕЛИЯ ДЛЯ ЖД СТРОИТЕЛЬСТВА

МОСТОВЫЕ КОНСТРУКЦИИ

СЫПУЧИЕ МАТЕРИАЛЫ И МЕТАЛЛОПРОКАТ

ТРОТУАРНАЯ ПЛИТКА

БЕРЕГОУКРЕПИТЕЛЬНЫЕ СООРУЖЕНИЯ

Монтаж плит перекрытия

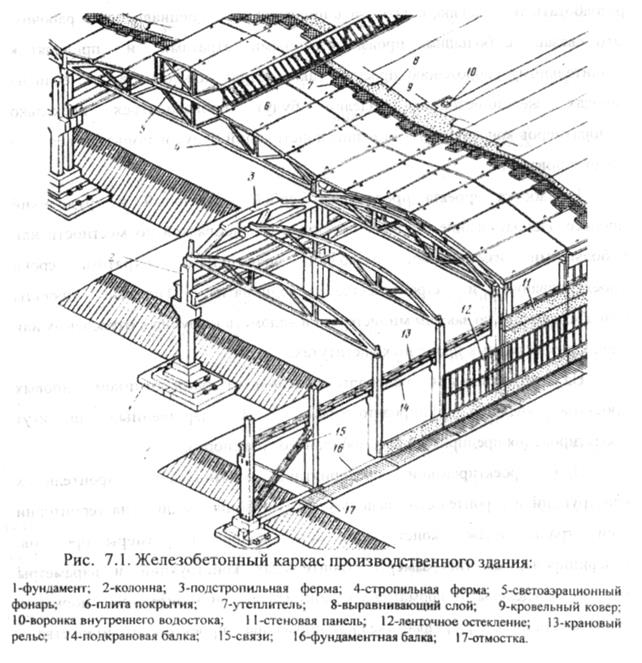

Плиты перекрытия

В современном строительстве сегодня существует три типа перекрытий:

плиты перекрытия
монолитная плита
деревянное перекрытие.

Рассмотрим первый тип как наиболее практичный и экономный.

Плиты перекрытия бывают двух видов, плоские плиты и ребристые. Плоские плиты, в свою очередь делятся на цельные и пустотные. Наиболее распространенные — многопустотные плиты.
Многопустотные плиты перекрытия бывают обычными круглопустотными, а также плитами безопалубного формования с различными параметрами по длине, ширине, высоте, несущей способности. (смотрите статью Маркировка плит перекрытия).

Очень важным моментом является проектирование дома с учетом доступных размеров плит. Часто случаются ситуации когда люди начинают стройку, находят в интернете понравившуюся планировку и прямо по ней начинают гнать стены. Если поступать таким образом, то надо хотя бы придерживаться тех материалов которые были запланированы в проекте. Нельзя без доработок брать проект сруба и строить по нему кирпичный дом. Это разные технологии строительства и разные материалы, как итог разные нагрузки и размеры материалов.

Под деревянные перекрытия и под бетонные перекрытия нужна разная подготовка несущих стен. И, что вроде-бы очевидно но иногда не выполняется, несущие стены должны быть расположены таким образом что-бы на них можно было положить плиты перекрытия с необходимым напуском. Важно учитывать то что плиты перекрытия имеют вполне конкретные размеры и если расчет был выполнен неверно — придется пилить или рубать плиты.

Идеальный вариант монтажа ЖБИ плит перекрытия — это когда у вас есть возможность монтировать их сразу с машины. Тоесть плиты привезли, у вас уже наготове кран и несколько монтажников. Плиты сразу установили на место и нет необходимости их предварительно складывать. Вы экономите на повторной аренде крана и нет надобности готовить место для временного хранения плит перекрытия. Если возможности монтажа с колес нет — то плиты необходимо правильно хранить. Предварительно подготавливается ровная площадка. Класть плиты перекрытия прямо на землю категорически запрещено! Под края первой плиты на расстоянии 40 см от края подкладываются толстые деревянные бруски и уже на них кладется плита .

Далее на плиту над нижними брусками укладываются деревянные рейки толщиной 2,5 см и на них можно укладывать следующую плиту перекрытия. Таким образом укладывается стопка плит высотой до 2,5 метра. Соблюдайте правильное расположение плит перекрытия одной над другой.

Подготовка к монтажу плит перекрытия

Подготовку следует проводить еще на этапе возведения стен. Для того что-бы плиты ложились ровно и образовывали ровную поверхность потолка следует выполнить ровным и горизонтальным верхний край несущих стен. Это достигается использованием лазерного или гидроуровня. За 30-40 см до финишного ряда кирпичей (блоков) на стену наносятся метки по уровню и далее с помощью рулетки контролируется ровная укладка финишных рядов. Верхний ряд кирпичей укладывается так что-бы внутрь комнаты были направлены тычки кирпичей. Другим вариантом и более прочным является устройство поверх стены бетонного армопояса на который в дальнейшем и будут уложены плиты перекрытия.

Перед укладкой плит перекрытия обязательно надо заделать отверстия в их торце. Во первых на торец плиты может быть поставлена сверху стена и суммарная нагрузка может разрушить плиту перекрытия с пустотой, во вторых в дальнейшем рекомендуется делать заливку щелей между плитами (русты) бетоном и в открытые отверстия будет вытекать бетон. Сейчас на рынке добросовестные производители заделывают отверстия еще на заводе, но если вы приобрели плиты перекрытия с открытыми пустотами — просто вставьте в отверстие половинку кирпича и заделайте раствором.

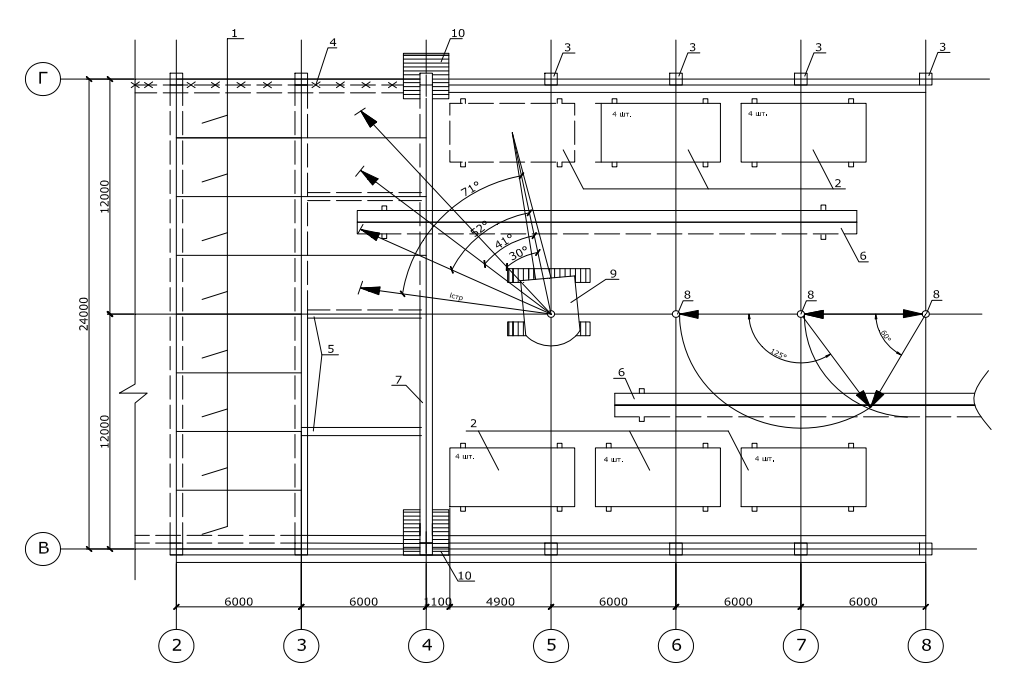

Перед монтажем плит перекрытия также важно подготовить площадку для размещения подъемного крана. Лучше всего если это будет нетронутый грунт, иначе кран может грузнуть в мягком грунте. Возможна даже временная укладка дорожных плит на площадку если другими способами невозможно обеспечить устойчивость крана. Если в вашем будущем доме предусмотрено подвальное помещение то площадка для крана должна находится на некотором удалении от котлована что-бы исключить обвал грунта в котлован и возможное сползание крана в котлован.

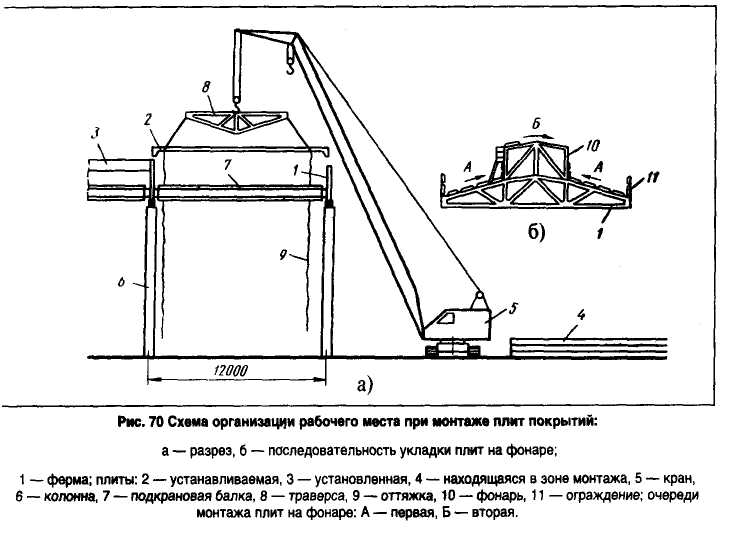

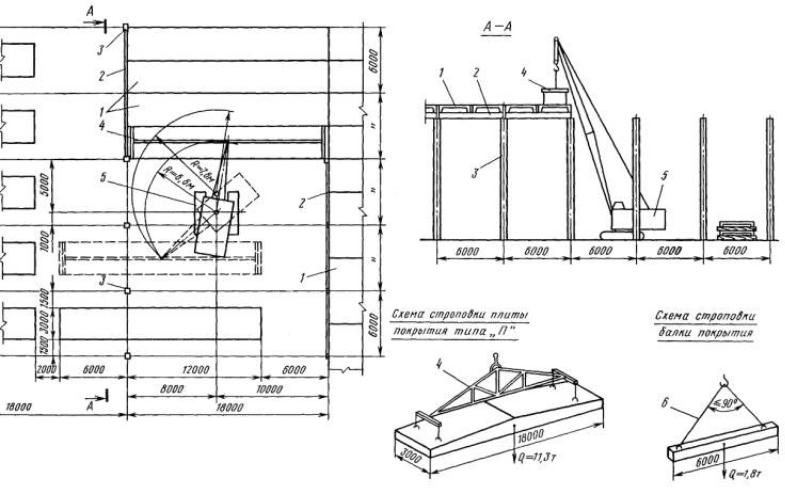

Методика укладки плит для перекрытия

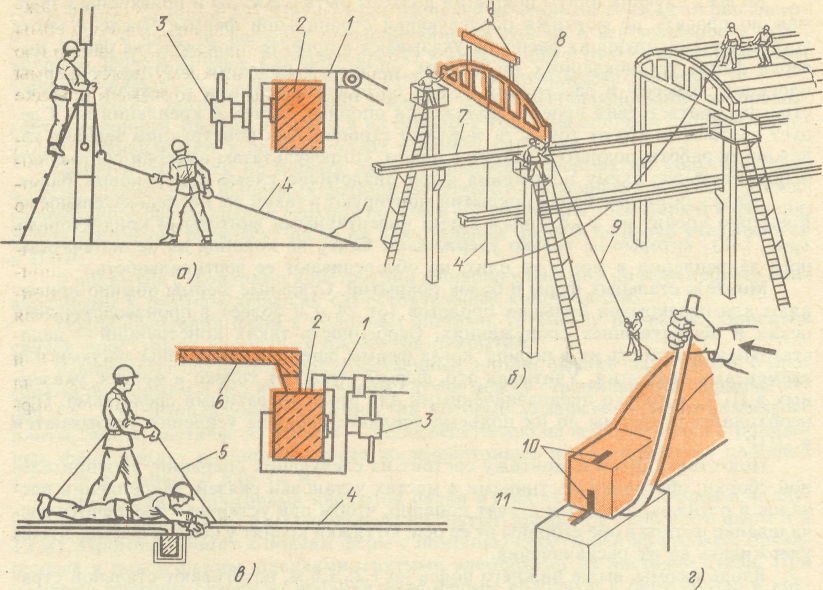

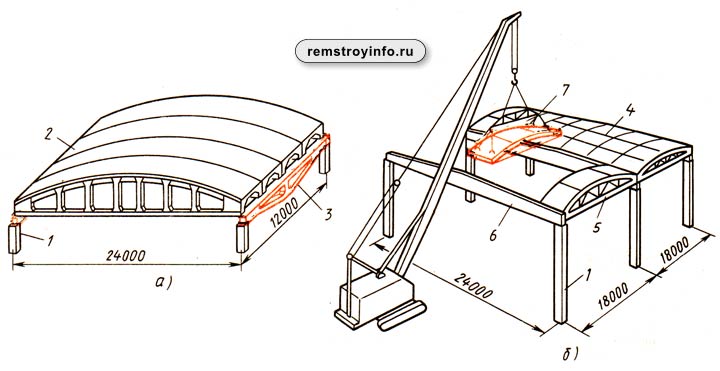

Плиты перекрытия укладываются силами трех монтажников. Один занимается соединением плит, другие их корректировкой при опускании для правильной укладки. Под плиту перекрытия на стену кладется раствор толщиной от 2 см. Консистенция должна быть достаточно густой что-бы плита не выдавливала раствор полностью. Крановщик опустив плиту перекрытия должен поддерживать ее натяжением тросов, в таком случае ее достаточно легко можно подвинуть на нужное место с помощью лома.

Большинство плит перекрытия расчитаны и изготовлены для последующей установки шарнирным методом. Это значит что они должны опираться на стены только с коротких торцов без промежуточных несущих стен. Если есть необходимость опереть длинную сторону на стену то надо заказывать специальную плиту перекрытия для этого. У нее другое армирование и она расчитана на это. Если обычную плиту перекрытия опереть на три стороны то велика вероятность что под нагрузкой на ней появятся трещины из за поперечного изгиба.

Она на это не расчитана. Обычная плита перекрытия расчитана на работу на прогиб, тоесть рабочая арматура в ней находится снизу. Если под такой плитой перекрытия поставить по центру дополнительную опору то участок плиты лежащий на этой опоре начнет работать в обратную сторону появятся растягивающие нагрузки не внизу плиты а вверху. В верхней части плиты перекрытия рабочей арматуры нет. Это неизбежно приведет к появлению трещин на этом участке, причем спрогнозировать место их появления невозможно. Если есть необходимость перекрыть одной плитой перекрытия несколько пролетов, то на плите ровно над промежуточной стеной делается пропил болгаркой. В дальнейшем плита треснет ровно по этому пропилу и не принесет никакого вреда.

Глубина напуска плит перекрытия должна быть такой, что-бы давление в месте контакта не разрушало стену а так же что-бы обеспечить условие шарнирной установки. Оптимальной является величина 7 — 12 см. Но не более 25 см иначе это уже будет жесткая фиксация плиты что приведет к аналогичным последствиям как при промежуточной опоре. Оптимальной является укладка целых плит, но бывает что плиту перекрытия надо укоротить. В таком случае плиту рубят. Последовательность следующая:

Под место рубки подкладывают толстый брусок, что-бы отрубаемая часть была на весу.
По линии рубки делается пропил болгаркой, затем кувалдой пробивается бетон над пустотами и под пустотами.
После ломаются перегородки.
Встречающуюся арматуру режут болгаркой недорезая пару милиметров и разрывая остаток кувалдой, так как арматура может быть преднапряженной и возможен закус диска болгарки.

Обратная ситуация когда плиты перекрытия наоборот не хватает, либо нет возможности ее положить. Тогда этот участок делают монолитным с опиранием на соседние плиты перекрытия, либо если это щель возле стены, то закладывают кирпичем.

Анкеровка плит перекрытия

Уложенные плиты перекрытия необходимо анкеровать. Плиты стягивают проволокой через монтажные проушины и проволоку фиксируют сваркой. Схема анкеровки должна быть в проекте, в ином случае используется стандартная схема. После чего все русты (щели между плитами) а также любые другие отверстия заливают бетоном, создавая таким образом монолитное кольцо вокруг плит. Это похоже на армопояс только он расположен не под плитами перекрытия а в одной плоскости с ними. Все вместе это создает очень жесткую и надежную конструкцию перекрытия. Если есть подозрение что в процессе монтажа в пустоты плит перекрытия попала вода — ее обязательно надо спустить, просверлив перфоратором отверстия снизу плиты. Если этого не сделать и оставить перекрытие на зиму без отопления — велика вероятность что лед разорвет плиту перекрытия изнутри.

Подготовка бетонных плит к укладке деревянного пола

Для многих подрядчиков, занимающихся укладкой деревянных полов, укладка деревянного пола на бетон может оказаться сложной задачей. Ниже приводится руководство, которое поможет облегчить любые опасения или опасения по поводу укладки деревянных полов на бетон.

Секрет успешной укладки на бетон заключается в том, чтобы сосредоточиться на пяти ключевых аспектах: состояние плиты, тип бетона, расположение плиты, плоскостность и влажность.

Прочтите подробные сведения об этих пяти ключевых областях:

СОСТОЯНИЕ БЕТОННОЙ ПЛИТЫ

Одним из самых простых и полезных шагов является тщательное изучение состояния бетонной плиты. Взгляните на плиту и обратите внимание на наличие трещин, сколов или искривлений в компенсационных швах.

Настало время отметить любые выступы или углубления в бетоне. В настоящее время Национальная ассоциация деревянных полов (NWFA) рекомендует от 1/8″ до 3/16″ в радиусе 10 футов. Возможно, вам придется отшлифовать пол или использовать самовыравнивающуюся смесь типа 9.0013 Bostik SL-150 для выравнивания плиты.

Если вы потратите время на осмотр бетона и приступите к устранению любых потенциальных проблем, вы впоследствии сэкономите себе время и силы. В конце концов, если бетонная плита находится в плохом состоянии, у ваших деревянных полов больше шансов выйти из строя.

СОДЕРЖАНИЕ ВЛАГИ В ПЛИТЕ

Проверка номинальной влажности бетонной плиты, возможно, является наиболее важным тестом, который необходимо выполнить при оценке бетонной плиты. Говорят, что влажность вызывает более 90% отказов паркетных полов.

СМОТРЕТЬ: Как проверить относительную влажность бетонной плиты с помощью Wagner Rapid RH

Когда дело доходит до влажности и бетонных плит, двумя наиболее признанными тестами являются хлорид кальция и относительная влажность. Щелкните здесь , чтобы узнать больше об этих двух тестах и их сравнении.

Понимание содержания влаги в бетонной плите и принятие необходимых мер по борьбе с влагой очень помогут в успешной укладке деревянных полов на бетон.

ТИП БЕТОНА

Мы знаем, что существует множество различных типов древесины твердых пород, которые работают по-разному. Мы обращаем внимание на тип древесины и работаем с ней таким образом, чтобы получить наилучшую возможную установку. То же самое и с бетоном.

Информация (предоставленная архитекторами, строителями и инженерами) содержит конкретную информацию о рассматриваемой бетонной плите. Эта информация будет включать такие показатели, как PSI, CSP (профиль бетонной поверхности) и плоскостность (FL, FF и F-min). Иногда вы обнаружите, что бетон на самом деле является легким бетоном. В этом конкретном случае вам придется предпринять дополнительные шаги перед установкой деревянных полов. Если вы не знали, что бетонная плита — это легкий бетон, возможно, вы неправильно уложили деревянный пол.

Сбор информации о бетоне поможет вам во время установки. Вы будете на пути к правильной установке деревянного пола на указанный бетон.

РАСПОЛОЖЕНИЕ ПЛИТЫ

Изображение предоставлено www.hardwoodinfo.com

Этот шаг может быть самым простым для определения. Тем не менее, есть еще вещи, на которые нужно обратить внимание. При определении местоположения плиты вы ищете, находится ли плита на уровне, выше или ниже уровня.

Где бы ни находилась бетонная плита, нужно знать, как с ней обращаться. Плиты выше сорта имеют меньше влаги, чем плиты ниже сорта. Однако плиты выше класса также могут иметь ограничение по весу. Например, в кондоминиуме вы не сможете нанести выравнивающую смесь из-за того, что она увеличит вес бетонной плиты. При установке ниже уровня влаги больше, и обычно это означает добавление влаго/пароизоляции.

ПЛОСКОСТЬ

В большинстве случаев при заливке бетонной плиты бетон заливают и заливают в заранее подготовленную форму. Профессионалы, заливающие бетон, наверняка сделают плиту ровной и плоской, но это не обязательно означает, что бетон достаточно плоский для укладки деревянных полов.

С помощью одного из множества различных инструментов — десятифутовой поверочной линейки, веревки каменщика или лазера — можно определить истинную плоскостность бетонной плиты. Обычно пол считается плоским, если его размеры составляют 3/16 дюйма в радиусе 10 футов или 1/8 дюйма в радиусе 6 футов.

Если бетонная плита не выровнена, вам необходимо либо использовать выравнивающую смесь, чтобы заполнить углубления, либо отшлифовать возвышения. Щелкните здесь, чтобы узнать больше о самовыравнивающейся смеси Bostik SL-150 .

Или, если этого требует ситуация, лучшим вариантом может быть установка чернового пола поверх бетонной плиты.

В любом случае первостепенное значение имеет ровная и ровная бетонная поверхность, на которой можно укладывать паркетные полы.

Паркетные полы постоянно укладываются на бетон механиками. Когда вы будете знать, как работает бетон и как он взаимодействует с паркетным полом, вы будете готовы установить красивый пол поверх бетона.

Если вы хотите узнать больше о подготовке бетонной плиты для деревянных полов, позвоните нам по телефону (800) 787-1786 или напишите по электронной почте [at] cityfloorsupply.com
