Монтаж проводки в штробе: правила выполнения работ, минусы, плюсы.

правила выполнения работ, минусы, плюсы.

Прокладка проводов и кабелей в штробе – процедура, сопровождаемая внушительным шумом и пылью, однако без этого процесса невозможно сделать разводку электропроводки в помещении.
Все провода необходимо спрятать, но как это делать без штробирования в случае, если дело касается ровной бетонной или кирпичной стены? Что, если перед нами большой ждут кабелей, именно в точке присоединения к распределительным щитам.

Содержание

• 1 Процедура разметки
• 2 Процесс произведения штроб для проводов
  • 2.1 Изготовление штробы с помощью перфоратора
  • 2.2 Изготовление штробы с помощью болгарки
  • 2.3 Изготовление штробы с помощью штробореза
• 3 Укладка проводки
• 4 Способы закрепления проводки в штробах
• 5 Заделывание штробы

Процедура разметки

Подготавливать штробы для линий проводов необходимо заблаговременно, а не в момент проведение окончательных отделочных работы в доме. Работа производится тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим вариантом начала штробирования является помещение с голыми стенами.

Первым делом стоит определить и разметить пути прохождения проводников. Разметка производится с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.

Запрещается использование диагональных переходов, горизонтальных отрезков по низу помещения.

Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу в которую в последствии будет затянут провод.
Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, ибо данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу   для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.

Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.

Не стоит подвергать опасности себя и других членов бригады. Используйте респираторы, очки. Можно прибегнуть к применению беруш в момент штробления. Данные средства также важны при создании штроб посредством перфоратора. Здоровье человека намного важнее, чем любая работа.

Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Укладка проводки

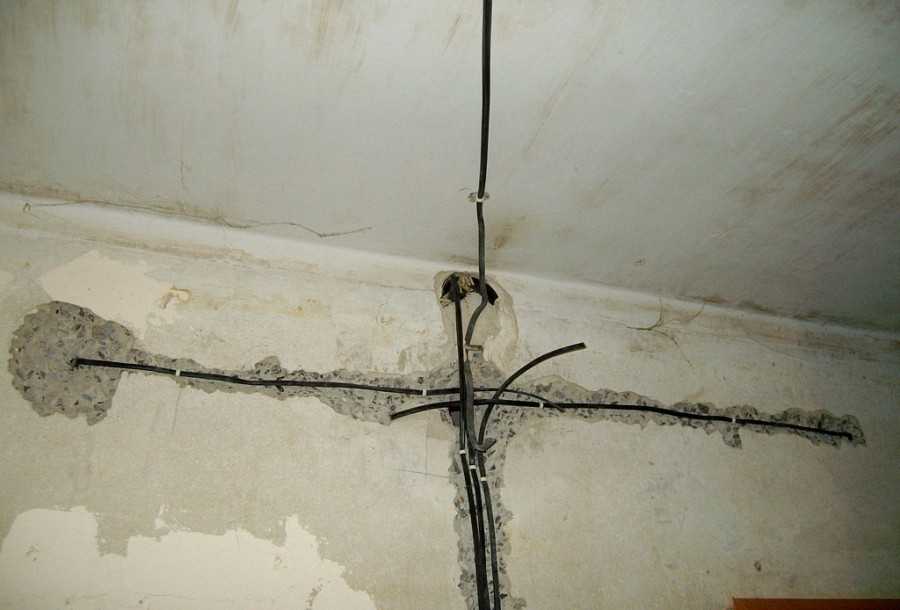

Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки. Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, ибо большие, широкие штробы не всегда могут вместиться.

Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, поэтому подходит для монтажа кабеля таким методом.

Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянув другой конец проволоки затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.

Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:

Способы закрепления проводки в штробах

Существует огромное множество вариаций закрепления кабеля в штробе. Мы рассмотрим основные:

1. Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всеми известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
2. Монтажная полоса из алюминия. Это изделие присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы.
   В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх полосы кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве.
3. Закрепления проводки в штробе алебастром. Тут необходимо проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя  места проведения укладки кабеля с промежутком около 30 см.

   Минусом данного метода выступает тот факт, что алебастр способен быстро засыхать и невозможно развести большое количество его раствора.
4. Наиболее востребованный метод закрепления провода – это дюбель-хомут. Это дюбеля имеющие размер – 6 мм. Конец изделия представлен в виде петли, удерживающий провода.

   Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6мм, потом установить дюбель-хомут с уже закрепленными в нем проводами.

Заделывание штробы

Первоначальным делом является удаление пыли, мусора. Затем штробу грунтуют грунтовкой для штукатурки. После высыхания грунтовки штробу полностью заполняют штукатурной цементной или гипсовой смесью, заполняя все пространство штробы. После высыхания штукатурной смеси, производят шпаклевание поверхности подготавливая поверхность стены под оклеивание обоями или покраску краской.

При выполнении строительно-ремонтных работ не забывайте соблюдать технику безопасности. Это сохранит не только инструмент и помещение, но и исключит возможности получения травмы. Производит операции по ремонту стоит внимательно.

Прокладка кабеля в штробах, необходимость гофры



Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т. п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

Комментарий
В негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
_______________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.

Комментарий

За подвесными потолками и в гипрочных стенах электропроводка должна быть сменяемой 7.1.38. (прокладка осуществляется в трубе или гофре). В кухне проводка может быть только скрытая 7.1.39.
