правила выполнения работ, минусы, плюсы.
Прокладка проводов и кабелей в штробе – процедура, сопровождаемая внушительным шумом и пылью, однако без этого процесса невозможно сделать разводку электропроводки в помещении.
Все провода необходимо спрятать, но как это делать без штробирования в случае, если дело касается ровной бетонной или кирпичной стены? Что, если перед нами большой ждут кабелей, именно в точке присоединения к распределительным щитам.
Содержание
- 1 Процедура разметки
- 2 Процесс произведения штроб для проводов
- 2.1 Изготовление штробы с помощью перфоратора
- 2.2 Изготовление штробы с помощью болгарки
- 2.3 Изготовление штробы с помощью штробореза
- 3 Укладка проводки
- 4 Способы закрепления проводки в штробах
- 5 Заделывание штробы
Процедура разметки
Подготавливать штробы для линий проводов необходимо заблаговременно, а не в момент проведение окончательных отделочных работы в доме. Работа производится тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим вариантом начала штробирования является помещение с голыми стенами.
Первым делом стоит определить и разметить пути прохождения проводников. Разметка производится с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.
Запрещается использование диагональных переходов, горизонтальных отрезков по низу помещения.
Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу в которую в последствии будет затянут провод.
Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, ибо данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.
Процесс произведения штроб для проводов
По завершению разметки, нам необходимо переходить к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.
Изготовление штробы с помощью перфоратора
Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Таким инструментом особенно удобно делать штробу для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена. Для выполнения работы стоит активировать ударный режим на перфораторе, выключив режим вращения. Благодаря ему создается аккуратная, глубокая штроба необходимого профиля. Минусом способа является то, что штроблером нужно будет повторять приемы штробления для создания необходимой ширины штробы.
Следующий вид насадки, применяемой в создании штроб для кабеля используя перфоратор – простая лопатка плоского типа. Работа производится почти идентично, как и в прошлом варианте, однако с меньшей производительностью. Кроме того профиль штробы получается прямоугольный. В такую штробу хорошо закладывать плоский провод или пучек проводов.
Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще производится при малых объемах работы.
Изготовление штробы с помощью болгарки
В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную производительность работы, именно в случаи пробивания штроб в бетонной стене. Потому, для создания внушительного объема штроб для кабелей специалисты прибегают к использованию дискового режущего инструмента.
Отлично подходят для данных операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.
Изготовление штробы с помощью штробореза
Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки, установленных параллельно. В агрегате есть возможность регулирования расстояния между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.
Однако даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратом производится огромное количество строительной пыли, грязи, даже больше чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, ибо пыль может принести вред легким и глазам работника.
Не стоит подвергать опасности себя и других членов бригады. Используйте респираторы, очки. Можно прибегнуть к применению беруш в момент штробления. Данные средства также важны при создании штроб посредством перфоратора. Здоровье человека намного важнее, чем любая работа.
Существуют профессиональные модели штроборезов, на которых устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.
Укладка проводки
Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки. Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, ибо большие, широкие штробы не всегда могут вместиться.
Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, поэтому подходит для монтажа кабеля таким методом.
Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянув другой конец проволоки затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.
Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:
Способы закрепления проводки в штробах
Существует огромное множество вариаций закрепления кабеля в штробе. Мы рассмотрим основные:
- Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всеми известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
- Монтажная полоса из алюминия. Это изделие присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы.
В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх полосы кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве. - Закрепления проводки в штробе алебастром. Тут необходимо проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя места проведения укладки кабеля с промежутком около 30 см.
Минусом данного метода выступает тот факт, что алебастр способен быстро засыхать и невозможно развести большое количество его раствора. - Наиболее востребованный метод закрепления провода – это дюбель-хомут. Это дюбеля имеющие размер – 6 мм. Конец изделия представлен в виде петли, удерживающий провода.
Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6мм, потом установить дюбель-хомут с уже закрепленными в нем проводами.
Заделывание штробы
Первоначальным делом является удаление пыли, мусора. Затем штробу грунтуют грунтовкой для штукатурки. После высыхания грунтовки штробу полностью заполняют штукатурной цементной или гипсовой смесью, заполняя все пространство штробы. После высыхания штукатурной смеси, производят шпаклевание поверхности подготавливая поверхность стены под оклеивание обоями или покраску краской.
При выполнении строительно-ремонтных работ не забывайте соблюдать технику безопасности. Это сохранит не только инструмент и помещение, но и исключит возможности получения травмы. Производит операции по ремонту стоит внимательно.
Как закрепить кабель в штробе
Главная » Статьи » Как закрепить кабель в штробе
Крепление кабеля в штробе
Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.
Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.
Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.
Содержание
- Разметка
- Что нужно для штробления
- Монтаж кабеля
- Закрепление проводки
Разметка
Перед штроблением сделайте разметку
О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.
Проводить разметку нужно на голой стене.
На выбранном месте размечается участок, по которому будет проведены кабели.
Разметку можно осуществить при помощи карандаша и линейки.
Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.
Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.
Что нужно для штробления
Насадка штробер
После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.
Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.
Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.
Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.
Болгарка станет вспомогательным инструментом в деле штробления
Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.
Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.
В качестве такого приспособления используется болгарка с алмазным диском.
Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.
Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.
Штроборез
Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.
От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.
Монтаж кабеля
После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.
Основные правила размещения кабелей можно увидеть на следующей схеме.
Закрепление проводки
Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:
- С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
- Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
- Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
- Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:
Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.
moyastena.ru
Как сделать штробу и закрепить в ней кабель
В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление.
Провода и кабели надо прятать, а как это сделать без штробы, если перед нами просто ровная стена из бетона или кирпича? Тем более, что жгут этих проводов подчас получается более чем внушительный, особенно в местах подключения к квартирному распределительному щиту.
1. Разметка
О штроблении и укладке жгутов из кабелей надо позаботиться задолго до окончательной отделки помещения: именно тогда, когда в квартире еще нет и в помине ни мебели, ни вещей, ни обоев, ни линолеума, вообще ничего. Одним словом – голые стены, как в одной известной телепередаче.
На этих голых стенах определяем и размечаем трассу, по которой у нас будут проходить кабельные линии. Разметку можно произвести при помощи строительного карандаша и уровня. Здесь не лишним будет напомнить, что кабельные линии должны располагаться не абы как, а идти либо горизонтально под потолком (на высоте 2,5м), либо строго вертикально по отвесу. Никакие диагональные переходы и горизонтальные отрезки на низком уровне не допускаются категорически.
Производя разметку стен, сразу определяемся с местом расположения розеток, выключателей и ответвительных коробок, ведь отверстия в стене для их монтажа необходимо будет выполнить на том же этапе, что и штробы для укладки кабеля. Ширину каждой штробы определяем в соответствии с количеством и сечением кабеля, который будет в ней закрепляться.
Более подробно смотрите здесь: Как выполняется разметка при монтаже электропроводки
2. Штробление
Завершив разметку, переходим к следующему вопросу, имеющему первостатейное значение. Чем штробить? Выбрать есть из чего.
Чаще всего для выполнения штробы используется перфоратор с одной из специальных насадок. Первая из таких насадок так и называется – штробер. Штробер представляет собой слегка изогнутую лопатку с продольным желобком. Конец этой лопатки заострен и предназначен для углубления внутрь пробиваемой штробы. Работать со штробером следует на чисто ударном режиме, без вращения. Штроба от него получается аккуратной и глубокой. Однако выполнить при помощи этого приспособления штробу шире самого штробера можно лишь за несколько приемов, что, конечно, не очень удобно.
Другая насадка, часто используемая для штробления при помощи перфоратора, – это обычная плоская лопатка. Принцип работы с ней примерно тот же, что и со штробером, но производительность немного ниже.
Обычные острые пики для перфоратора или даже буры, как ни странно, тоже иногда используются для штробления, – когда ничего другого под рукой нет, а объемы работ совсем небольшие.
И все-таки большой производительности при штроблении перфоратором ожидать не приходится, особенно, если речь идет о штроблении бетонных стен. Поэтому при больших объемах работ многие электромонтажники используют для выполнения штроб дисковый режущий инструмент.
В качестве такового нередко подходит углошлифовальная машинка (УШМ), или, проще говоря, болгарка с алмазным сегментным диском. С ее помощью делаются прорези по краям штробы на необходимую глубину, а средняя часть впоследствии легко выбивается при помощи все того же перфоратора. Несмотря на, казалось бы, гораздо большее количество рабочих операций, штробление при помощи болгарки намного производительнее, чем та же работа при использовании одного лишь перфоратора. Причина – в том, что болгарка делает каждый рез очень быстро за один единственный проход.
Самым же производительным инструментом для штробления является штроборез – очень похожее на болгарку приспособление. У штробореза два режущих диска, расположенных параллельно друг другу. Расстояние между этими дисками регулируется, а это значит, что можно выставлять ширину штробы в необходимых пределах. Меняется и положение дисков относительно опорной поверхности, то есть глубина штробления.
У дисковых режущих инструментов по сравнению с перфоратором есть лишь один недостаток. Конечно, и при штроблении перфоратором пыли и грязи бывает много, но от режущего диска эта пыль летит даже не клубами, а сплошным потоком. Если электрик пренебрегает средствами индивидуальной защиты при штроблении болгаркой или штроборезом, то закончив несколько объектов, он рискует поиметь заболевание легких и/или глаз.
Посему защитные очки, респиратор и беруши при выполнении штроб – это далеко не роскошь, даже если вы работаете перфоратором. Свое здоровье всегда дороже. Профессиональные штроборезы, кстати, оснащены не только защитным кожухом для дисков, но и штатным патрубком для подключения промышленного пылесоса, который может поглотить большую часть вырабатываемой пыли.
3. Монтаж кабеля
И вот штроба выполнена, пыль и туман рассеялись, и можно приступать к монтажу кабелей. К сожалению, требованием о сменяемости скрытой электропроводки при укладке кабеля в штробе чаще всего приходится пренебречь. Выполнение больших и широких штроб, в которых могла бы разместиться труба для проводки кабеля, возможно далеко не всегда.
Поэтому, как правило, в штробу кабели укладываются жгутами, безо всякой дополнительной защиты. Изоляция самого популярного для домашнего монтажа кабеля – ВВГнг – достаточно надежна и не подводит при таком способе укладки.
Закрепить же кабель в штробе можно одним из следующих способов:
3.1 При помощи перфорированной полосы. Именно подобные нейлоновые перфорированные полосы в своей массе применялись при строительстве наших «любимых» панельных «хрущевок». Полоса крепилась поперек штробы при помощи дюбелей и надежно держала всю массу кабелей независимо от их количества.
3.2 Посредством монтажной алюминиевой полосы. Продается такая в любом магазине электрики. Собственно, ее и покупать необязательно: при наличии свободного времени и терпения можно сделать ее, нарезав любой тонкий и пластичный металл.
Для монтажа полоса пробивается посередине и прикручивается на дно штробы при помощи популярной пары «саморез-дюбель». Кабели укладываются на полосу сверху, а концы ее загибаются пассатижами, образуя плотный и надежный замок. Способ, конечно, трудоемкий, но все же очень популярный.
3.3 Вполне возможно крепить кабель при помощи алебастра. Тянем кабельную линию по штробе и сразу фиксируем раствором, который держим под рукой. Недостаток этого способа в том, что раствор алебастра нельзя разводить в большом количестве из-за того, что он очень быстро сохнет.
3.4 Самым «передовым» и производительным способом крепления кабеля в штробе является крепление при помощи дюбель-хомутов. Дюбель-хомут – это дюбель установочного размера 6 мм. На конце его есть специальная петля, позволяющая удержать жгут кабелей. Таким образом, монтаж с использованием дюбель-хомутов прост донельзя: достаточно лишь пробить перфоратором ряд отверстий, а затем вставить в них дюбель-хомуты с зафиксированным жгутом.
Рекомендуем почитать: Как проложить кабель от щитка до розетки при подключении электроплиты
electrik.info
Как укладывать провод в штробу
Итак, в предыдущей статье я показал как делать штробу под скрытую электропроводку, сейчас покажу как укладывать провод в штробу.
Вроде бы что тут такого сложного- засунул провод да заштукатурил. Да нет, не все так просто.
Наша задача зафиксировать провод так, чтобы в дальнейшем при заделке он не шевелился в штробе и не сдвигал слой раствора когда она будет заделываться .
Для начала надо просверлить отверстия в штробе диаметром 6-8 мм через 30-60 см.
Расстояние выбирается опытным путем, самое главное что бы провод не оттопыривался сильно от стены, а тем более не торчал из штробы.
Если расстояние сделать слишком большим- в дальнейшем возникнут проблемы при заделке швов раствором.
Для квартирной электропроводки в большинстве случаев достаточно 6 мм, что бы установить в сделанное отверстие дюпель, а уже к дюпелю фиксируется провод.
В приведенном примере я применил пластиковую дюпель-скобу.
Можно просто тупо забить в отверстия деревянные пробки, в них ввернуть саморезы, а уже к саморезам прикрепить провод- будет ничуть не хуже, сам так очень часто делал.
Единственный минус- много времени уходит на подготовку- надо же эти деревянные пробки изготовить, хорошо что обычно обрезков досок на стройке много.
Берешь обрезок доски, строгаешь пробки ( мы их еще чопиками называем)- и вперед!
Итак, отверстия просверлили в штробе, дальше надо зафиксировать провод вдоль штробы для удобства.
Я сделал это с помощью ранее установленной распредкоробки, а второй конец провода уходит в стену в коридор.
Затем все просто- одеваем на провод дюпель- скобу и вставляем в приготовленные отверстия.
Все- провод у нас приготовлен к заделке раствором.
Теперь нюансы.
Если идет не один провод- то фиксируем сначала один, а уже к нему с помощью пластиковых хомутов или монтажного провода- следующий провод или несколько проводов.
Только в этом случае расстояние между отверстиями придется делать поменьше.
Должен предупредить- по правилам в штробе нельзя прокладывать провода пучками, расстояние между ними должно быть минимум 3 мм.
Бывает еще что штукатурка очень слабая- почти без цемента, один песок, да еще толстым слоем, тогда надо засверливать отверстие глубже- до кирпича или если под штукатуркой дранка- до дерева.
И уже в кирпич делать дюпель , а в дерево- вворачивать саморез.
Ну вот, вроде основные моменты все написал. Пишите вопросы, дополнения- буду рад вашим комментариям!
Узнайте первым о новых материалах сайта!
Просто заполни форму:
ceshka.ru
Чем крепить провод в штробе
Как правильно — штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба — специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества — провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.
Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.
Алебастр
Самый дешевый способ крепления провода в штробе — использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.
Дюбель-хомуты
Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность — под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.
Дюбель-стяжки
Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа — дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.
Кабельные стяжки под дюбель
Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал — бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы
Пластиковый дюбель под стяжку
Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.
Алюминиевые пластины
Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.
Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь
Написать отзыв
krepcom.ru
Как установить электрические ворота и ручки для забора?
Перед установкой электрического забора вам нужно будет спланировать не только площадь, которую вы покрываете, и собираетесь ли вы использовать электрическую сетку или ленту для электрического забора, веревку или проволоку, а также место, где должны быть въездные ворота.
Для установки шлюза вам потребуются два изолятора для ворот, на каждую линию, чтобы прикрепить ленту, банджи-веревку или кабель к столбу забора с одной стороны и ручки к столбу забора с анкерным изолятором ручки с другой стороны. входа.
Если ваш забор является временным сооружением с электрическими столбами, у вас должны быть только одни ворота, и они должны располагаться на обоих концах линии забора. Это означает, что сам забор останется под напряжением независимо от того, открыты ворота или закрыты, а сами ворота находятся под напряжением только тогда, когда ваши электрические ворота забора закрыты.
Для стационарных шлюзов необходимо проложить кабель с высокой изоляцией под входом, по крайней мере, на 25-30 см под землей, чтобы обе стороны ворот были соединены, а поток электричества вокруг забора, когда ворота открыты открытым.
Электроизгородь Горячая линия предлагает широкий выбор электроизгородей для продажи, от столбов для ограждения, лент, канатов или проволоки, до ворот и ручек. Чтобы облегчить жизнь, вы можете купить комплекты электрического забора, в которых есть все необходимое для строительства забора, или получить компоненты по отдельности. Все продукты Hotline можно купить онлайн на нашем веб-сайте, а доставка по Великобритании бесплатна.
Ворота, ручки для ворот и анкеры Описание
Шлюз в системе электрического забора — это пространство в заборе, которое обеспечивает безопасный разрыв в электрическом заборе, чтобы обеспечить доступ в ваше огороженное поле и из него.
Поскольку все шлюзы требуют, чтобы ворота были под напряжением, когда ворота закрыты, ручки ворот изолированы, чтобы вы могли коснуться их, чтобы открыть или закрыть ворота, не получая неприятного удара током.
Якорь для ворот представляет собой изолятор с металлическим основанием, который прикрепляется к столбу ворот, а затем подключается к электрическому ограждению для подачи электрического тока, необходимого для того, чтобы ворота находились под напряжением при прикрепленной ручке.
Как прикрепить/установить ручки для электрических заборов?
При планировании электрического забора необходимо подумать о расположении ворот, а также о необходимой ширине. Если через вход будут проезжать тракторы или другие транспортные средства, убедитесь, что у вас достаточно места,
. Если ваш забор предназначен для временного использования, ворота должны быть расположены в начале и конце электрического забора, поэтому нет разрыва потока электричества в самом заборе. Сами столбы ворот должны быть либо деревянными, либо металлическими, с прикрепленными соответствующими изоляторами. Временная вставная стойка недостаточно надежна, чтобы выдерживать требуемое натяжение или частое открывание и закрывание.
Какие бы ручки и шнур, ленту, банджи или проволочную систему вы использовали, ручка должна быть зацеплена за анкер, который находится под напряжением, а другой конец должен быть подключен к ненапряженному изолятору на противоположной стойке. Это гарантирует, что ворота находятся под напряжением, когда закрыты, но не под напряжением, когда открыты, гарантируя, что и вам, и домашнему скоту не грозит неприятный удар током, и что шнур может коснуться земли, не закорачивая систему ограждения. Использование изолятора на конце без крюка также гарантирует отсутствие утечки электричества из ворот в землю.
Для постоянного электроизгороди сама система шлюза настраивается таким же образом, с ручкой, зацепленной за активный анкер. Но для поддержания потока электроэнергии через шлюз, чтобы не было прерывания тока вокруг забора, необходимо соединить все линии забора между собой линейными соединителями с обеих сторон проема.
Затем вам нужно проложить подземный кабель с хорошей изоляцией, чтобы соединить линии с одной стороны на другую. Кабель следует прокладывать на глубине не менее 25–30 см под землей, и рекомендуется защитить его от повреждений при движении или порезов камнями, пропустив его в пластиковую трубу и загнув концы трубы вниз, чтобы предотвратить попадание воды.
Не используйте сами ворота для передачи энергии с одной стороны ворот на другую, ручка имеет слабое соединение, когда она зацеплена за изолированный анкер. Это ослабит питание остальной части забора, и когда ворота открыты, ворота останутся под напряжением, а остальная часть забора — нет.
Ворота
Рекомендуется, чтобы ваши ворота были изготовлены из того же троса, который вы использовали для остальной части системы ограждения. Ваши животные научились уважать ленту, шнур или веревку, из которых построено их ограждение, поэтому будут воспринимать ворота как продолжение ограждения.
Сказав это, вы можете выбрать банджи-ворота, которые в основном представляют собой эластичную версию веревки для электрического забора. Или есть вариант ворот с пружинной проволокой, хотя он не рекомендуется для использования с лошадьми.
Если ваш электрический забор состоит из двух или более линий, вам, вероятно, потребуется установить ворота для каждой линии. Однако, если вы решите использовать только один шнур для ворот, эмпирическое правило состоит в том, чтобы разместить эти ворота на уровне груди животных, которых вы ограждаете.0003
Ручки для ворот
Ручки для ворот бывают разных форм и размеров, а также с различными соединениями, в зависимости от того, из чего состоит забор: из ленты, проволоки, веревки или банджи-веревки. Через отверстие, предназначенное для провода, 40-мм ленту не протолкнешь, не повредив нити в ленте, поэтому для каждого типа кабеля есть ручки.
Некоторые рукоятки снабжены пружиной, которая позволяет более туго натягивать трос, но при этом облегчает открывание и закрывание. Существует также большой выбор цветов, от спокойного черного до красного и оранжевого для лучшей видимости.
Чтобы облегчить себе жизнь, вы можете купить ручки, анкеры и изоляторы по отдельности или купить комплекты для ворот, что гарантирует, что вы подберете правильную ручку для своих ворот.
Анкеры
Металлическая активная часть анкера имеет отверстия, в которые можно зацепить ручку ворот и подключить ручку к электрическому току.
Благодаря множеству различных вариантов тросов ограждения, ленте, проволоке или веревке, существуют различные анкеры для ворот, подходящие для любого троса, который вы выбрали. Другой конец кабеля ворот соединяется со стойкой ворот с помощью изолятора, который предотвращает утечку электрического тока в кабеле ворот в землю.
Если вы разделяете свое поле на секции, чтобы ваши лошади могли пастись вместе, но все же должны быть разделены, требуя более одного прохода, есть анкеры для ворот с двумя и тремя крючковыми соединениями, чтобы облегчить перемещение отдельных животных.
Установка заборных ворот | Electric Fence Gate Setup
Магазин будет работать некорректно, если файлы cookie отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Принадлежности для электрических ограждений »
Ловить и убивать летающих насекомых »
Забота о дикой природе »
Борьба с комарами »
Кормушки для диких птиц и колибри »
Органический уход за газоном и борьба с вредителями
Главная Борьба с насекомыми »
Борьба с грызунами »
Переключить навигацию
Поиск
Поиск
Счет
Планируйте проемы ворот в заборе в местах, где людям, животным и оборудованию необходим легкий доступ к амбарам, конюшням или пастбищам.
Располагайте ворота в логических местах, чтобы домашний скот охотно проходил через них.
Вы также захотите рассмотреть различные типы ворот, которые вы будете использовать в своей системе ограждения. Более прочный тип ворот, например, тяжелые металлические ворота, может лучше подойти для проемов по периметру. Для проемов или разрывов во внутренних заборах, используемых для разделения большого пастбища на отдельные загоны, может быть достаточно более простого открытия ворот, например, одиночного провода, прикрепленного к ручке ворот. Для получения дополнительной информации о планировании забора ознакомьтесь с нашим руководством по планированию забора.
На каждый электрифицированный провод должна быть одна ручка ворот. Электрифицированные ворота изготавливаются из того же типа проволоки, что и материал, из которого изготовлена линия забора.
При установке ворот в систему электрического забора помните:

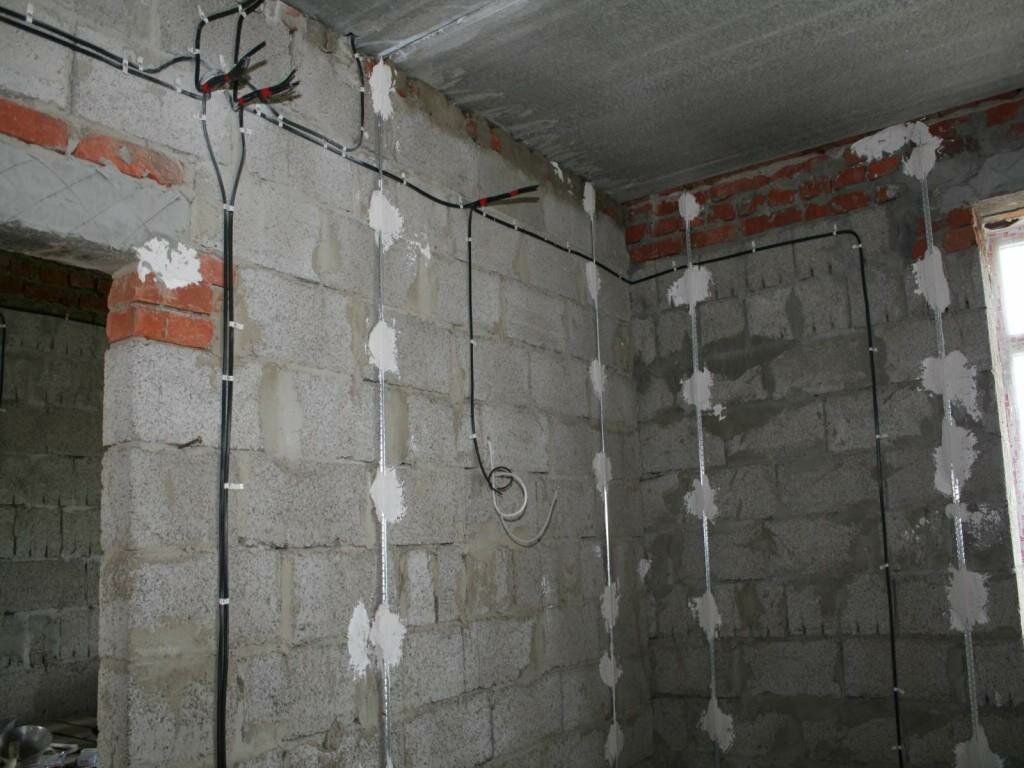

- Комплекты ручек для ворот — это удобный способ установки ручек для ворот.Монтаж проводки в штробе: правила выполнения работ, минусы, плюсы.
