Мурлаты крепления крыши: что это такое, из чего можно сделать, как правильно провести монтаж и крепление

Содержание

что это такое, из чего можно сделать, как правильно провести монтаж и крепление

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Мауэрлат усиленный стальной трубой

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Этап 2. Крепление анкеров к армирующему каркасу

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

  1. На армирующий пояс укладывается гидроизоляционный материал.

    Этап 4. Процесс гидроизоляции армирующего пояса

  2. Подготовленные брусья укладываются поверх со вставкой анкеров в отверстия.

    Этап 5. Установка бруса на армопояс

  3. Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.

    Этап 6. Процесс затяжки бруса к армопоясу

  4. Производится скрепление брусьев между собой одним из вышеописанных методов.

    Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене.

Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы

. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Что такое мауэрлат. Варианты крепления мауэрлата.

Мауэрлат

Мауэрлат – это элемент стропильной системы. Является опорой для стропильных ног. Представляет собой брус уложенный поверх стены.

Толстые кирпичные стены могут самостоятельно воспринимать распор от нагрузки кровельных конструкций, для того чтобы качественно выполнить установку стропильных конструкций, по верху кирпичной стены укладывается мауэрлат.

Для выполнения любых строительно-монтажных работ необходимо привлекать лицензированные организации, имеющие квалифицированный персонал и инструмент. Все взаимоотношения между заказчиком и подрядчиком должны оформятся в виде договора.

Как правило, в частном домостроении для покрытия дома выполняется скатная кровля из деревянных стропильных конструкций. Необходимость укладки мауэрлата возникает лишь в домах из кирпича или строительных блоков. В домах из дерева стропильные ноги упираются непосредственно в балки перекрытия чердачного помещения или в верхний венец стены, при этом горизонтальный распор стен воспринимается балками перекрытия или затяжками на стропильных рамах.

Крепление мауэрлата

Крепление муэрлата арматурой

При сильных порывах ветра кровля испытывает большие нагрузки. Штормовые порывы ветра способны оторвать кровельный материал вместе с обрешеткой и стропилами. Для того чтобы предотвратить аварийные ситуации мауэрлат должен быть надежно закреплен на стене. Закрепить мауэрлат на стене можно с помощью арматурных ершей, забитых в стену. При этом брус мауэрлата просверливается вместе со стеной, в отверстие забивается арматура. Верх арматуры загибается фиксации мауэрлата.

Крепление муэрлата проволокой

Еще одним способом крепления является заделка стальной проволоки в кладку кирпичной стены, для этого несколькими рядами ниже начинают вкладывать проволоку через равные промежутки, длина которых от одного до двух метров. После укладки мауэрлата проволока затягивается и надежно прижимает брус к стене. Стропила также притягиваются к стенам проволокой или закрепляются специализированными креплениями к мауэрлату.  Последний можно закрепить в стене с помощью анкерных болтов.

Инструмент, использующийся для устройства стропильных конструкций: ручная пила, молоток, стамеска, электродрель, циркулярная ручная пила, рулетка, уровень, уровень, капроновый шнурок, гвоздодер, угольник.

Для устройства мауэрлата используют брус сечением от ста миллиметров или тесанного с одной стороны бревна. При использовании бревна возникают дополнительные сложности с установкой стропильных ног.

От правильной установки мауэрлата зависит будущий внешний вид всей крыши. При устройстве мауэрлата необходимо тщательно выверять геометрическое положение всех элементов мауэрлата, окончательно закреплять его лишь после контрольной проверки диагоналей и общего уровня.

Для защиты мауэрлата от влаги, деревянные конструкции обрабатываются антисептическими и огнезащитными составами или смесью воды с известью. Также для защиты от влаги под брус мауэрлата укладывается слой гидроизоляции из рулонных материалов.Для защиты от промерзания зазоры между мауэрлатом и стеной конопатятся войлоком или заполняются монтажной пеной.

Крепление мауэрлата

Устройство кровли ответственное мероприятие. Ошибки при монтаже кровельных конструкций могут привести в будущем к аварийным ситуациям. Недостаточное сечение стропильных элементов не обеспечат необходимую прочность конструкции крыши, а не достаточное и неправильное крепление стропильной системы при сильном порывистом ветре может привести к разрушению крыши и повреждению близлежащих зданий и расположенных возле здания материальных ценностей. Чтобы избежать неприятных ситуаций во время эксплуатации здания, устройство кровли нужно доверить опытной бригаде кровельщиков или производить работы по монтажу под руководством специалиста, имеющего положительный опыт в устройстве скатных крыш.

При устройстве крыши следует особое внимание уделить охране труда. Работы, проводимые на высоте, всегда сопряжены с большим риском, поэтому к обеспечению техники безопасности следует подходить максимально серьезно. Работая на высоте, следует использовать страховочные приспособления (монтажный пояс, временные ограждения). Не приступать к работе, находясь в алкогольном или наркотическом опьянении. Если чувствуется недомогание, головокружение или слабость, также желательно воздержаться от работы на высоте. Выполняя работы на высоте, также следует обеспечить безопасность людей, работающих или находящихся на земле. Защитить людей от падения материалов и инструмента можно с помощью ограждения прилегающей территории, установкой соответствующих знаков и надписей предупреждающих об опасности падения. В местах передвижения людей (по улицам вдоль стройплощадки, в местах входа в здания) устанавливаются защитные козырьки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Мауэрлат для двухскатной крыши своими руками

Мауэрлат – это специальный пояс, укладываемый по периметру верхнего торца внешней несущей стены строения и предназначенный для крепления стропильных ног. Древесина считается традиционным материалом для изготовления этого элемента стропильной системы, но если устанавливается металлический каркас под кровлю, то в качестве мауэрлата может укладываться и металлический прокат — двутавр, швеллер или профили.

Мауэрлат для двухскатной крыши своими руками

Мауэрлат для двухскатной крыши своими руками установить относительно несложно – для этого существуют несколько различных технологий. Но при этом следует помнить, что чем надежнее он будет закреплен на стене, тем длительнее станет срок эксплуатации всей конструкции стропильной системы.



Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

  • Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.
Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Таблица размеров деревянных элементов стропильной системы:

Элементы стропильной системыСечение пиломатериала, мм
МауэрлатБрус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ногиДоска или брус 60×150, 80×150, 100×200 – по результатам расчетов
ПрогоныБрус 100×100, 100×150, 100×200.
Затяжки (ригели)Доска 50×100, 50×150.
СтойкиБрус 100×100, 150×150.
Подкосы, кобылки, доска карнизного коробаДоска 50×100.
Ветровые торцевые и подшивные доскиДоска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

  • Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
  • Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.
Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Основные способы установки мауэрлатаСуществует несколько подходов к креплению мауэрлата на стене

Выбрав материал для изготовления основы под стропила, нужно определиться, будет ли заливаться по верхней части стены армирующий пояс. Этот элемент конструкции является укрепляющим и предусматривается, как правило, на блочных, кирпичных или засыпных стенах, давая крыше надежную основу. Если же стены – монолитные, или кладка кирпича выполнена в несколько рядов в толщину, то от армирующего пояса отказываются с целью упрощения работ, экономии средств и облегчения всей конструкции дома.

Таким образом, существует два типа обустройства основы под мауэрлат — с заливкой армирующего пояса и без него.

Чтобы обеспечить качественную вентиляцию чердачного пространства и избежать загнивания деревянных элементов конструкции, специалистами рекомендовано закреплять мауэрлат на 300÷500 мм выше балок чердачного перекрытия.

Сравнительная схема вариантов монтажа мауэрлата на стены

Крепление мауэрлата к стенам может быть произведено различными способами, в зависимости от имеющейся основы:

  • Брус мауэрлата по всему периметру строения жестко связывается в единую раму. Так как пиломатериалы обычно имеют стандартную длину в 6 м, мауэрлат собирают из нескольких отрезков бруса. Их сращивают между собой косым прирубом или вполдерева, а место стыка дополнительно скрепляется саморезами, винтами или деревянными нагелями.
Пример сращивания бруса с использованием нагелей

Угловые узлы рамы скрепляются металлическими пластинами или скобами. Рама может дополнительно фиксироваться скобами и к стене. Одна сторона этого элемента вбивается в мауэрлат, а вторая в стену. В представленной схеме крепления мауэрлата такой вариант фиксации показан с левой стороны.

Соединение в полдерева можно производить на шпильку, вмурованную в стену заранее, или же анкерными креплениями вбиваемыми в сквозные отверстия совмещенных частей бруса.

Место сращивания бруса предусмотрительно рассчитано так, чтобы приходилось на вмурованную шпильку.

Такой вид фиксации мауэрлата на стены возможен без армирующего пояса.

  • С правой стороны представленной выше схемы показан монтаж бруса на армированный бетонный пояс, в который на определенном расстоянии вмуровываются шпильки для закрепления на них мауэрлата.
Для некоторых типов стен верхняя бетонная обвязка является обязательным условием

Этот способ монтажа применяется для легких засыпных стен или для возведенных из пенобетонных и газосиликатных блоков. В подобной конструкции основная нагрузка от стропильной системы выпадает на армирующий пояс, а мауэрлат равномерно ее распределяет по всему периметру.

Рассмотрим оба случая – с армирующим поясом и без него, более подробно

Установка мауэрлата на стену без армирующего пояса
Основные варианты установки и крепленияМауэрлат может фиксироваться на стене без создания армирующего железобетонного пояса

Существует четыре варианта установки мауэрлата на кирпичную стену без армирующего пояса Самый простой и поэтому распространенный, когда брус закрепляется сверху стены на гидроизоляционный материал:

— На всю толщину поверхности стены, когда стены имеют толщину в один кирпич.

Несколько вариантов крепления мауэрлата на кирпичную стену

— На уровне внутренней поверхности стены, в которую ниже верхнего торца вмурована деревянная пробка глубиной ¼ кирпича. В этом случае скоба вбивается в мауэрлат и пробку.

— На уровне внутренней поверхности стены, на верхней грани которой перед мауэрлатом с внешней его стороны закрепляется деревянный брус-пробка меньшего размера в сечении, обработанный битумным праймером.

— На уровне внутренней поверхности стены, поверх заранее зафиксированной на ней доски-пробки, имеющую высоту кирпича.

Монтаж деревянного мауэрлата на стену продумывается заранее, с учетом подготовительного этапа, который осуществляется еще при проведении кладки стен:

  • Кладка поднимается выше балок перекрытия на три или четыре кирпичных ряда. Поверхность стены должна быть ровной. Затем укладывается еще один ряд кирпича, но по внутренней стороне стены вместо кирпича устанавливается обработанный брус-пробка, имеющий толщину, равную высоте кирпича.

Затем сверху производится кладка еще одного кирпичного ряда, перекрывающего вспомогательный деревянный элемент.

Далее, по внутреннему краю стены настилается гидроизоляционный материал, сверху которого укладывается брус мауэрлата. На остальную поверхность ширины стены, рядом с мауэрлатом, производится кладка еще одного ряда кирпича – это защитит деревянную деталь от внешней влаги. С этой горизонтальной стороны брус также должен быть отделен от кирпича слоем гидроизоляции

После того как раствор в кладке полностью отвердеет, в мауэрлат и вспомогательный брус-пробку вбивается скоба, фиксирующая деревянную основу на стене.

крепление для стропил

  • Во втором случае кладка стены производится полностью из кирпича до необходимой высоты. При кладке следующего ряда, примерно посередине толщины стены, монтируются деревянные пробки, обработанный битумом, а с внутренней стороны оставляется «полка» для мауэрлата. По наружной же стороне, рядом с пробкой, кладется кирпич. Далее, по поверхности расстилается гидроизоляция, и сверху нее закрепляется мауэрлат, который фиксируется скобами к пробкам.
  • В третьем варианте все работы проводятся так же, как и втором, но кладка заканчивается за два ряда до нужной высоты. Затем на уровне внутреннего края торца стены вмуровываются пробки, пропитанный битумом, имеющие ширину больше ширины мауэрлата, примерно на 50÷60 мм, а высоту – равную высоте кирпича. Рядом с ними на ширину стены или с выступом наружу кладется ряд кирпича. Сверху деревянной пробки, отступив от ее внутреннего края 10÷15 мм, укладывается мауэрлат, который с наружной стороны прикрывается одним рядом кирпича.

Кладка производится со сдвигом кирпичей наружу на 30÷50 мм, при этом формируется ступенчатый уступ. Благодаря тому, что внешний кирпичный ряд поднимается выше уровня закрепления мауэрлата, обеспечивается дополнительная теплоизоляция конструкции, чего не наблюдается в простейшем варианте закрепления, когда деревянный брус попросту устанавливается на гидроизолированный верхний торец стены.

Стоит заострить внимание на гидроизоляции. Этот материал укладывается так, чтобы он отделял необработанную древесину от кирпича или другого материала кладки. Для гидроизоляции может быть использован не только рубероид, но и линокром, технониколь или гидроизол.

Крепежные элементы

Мауэрлат может быть окончательно зафиксирован на стене различными способами – скобами, проволокой, резьбовыми шпильками или анкерными болтами. Как это делается – будет рассмотрено ниже.

Проволочная скруткаЗакрепление бруса мауэрлата на проволочную скрутку

Если планируется закрепление мауэрлата на проволочную скрутку, то его укладывают по внутреннему краю стены, а по наружному производится кирпичная кладка.

Для работы потребуется стальная проволока — «катанка», имеющая диаметр 5÷6 мм. Ее укладывают на этапе возведения стены за 4÷5 рядов кладки до верха, обычно складывая вдвое. Свободной длины концов проволоки с двух сторон стены должно быть оставлено столько, чтобы ее хватило для скрутки на внутреннем ребре установленного мауэрлата.

На схеме хорошо видно, как расположить проволоку, и в каком месте произвести скрутку ее концов.

Сама скрутка осуществляется с помощью монтировки или лома.

Другой вариант закрепления мауэрлата скруткой – концы вмурованной заранее проволоки пропускаются через просверленные в брусе сквозные отверстия.

Закрепление мауэрлата скруткой проволоки, пропущенной через просверленные в брусе отверстия.

В этом случае проволоку с двух сторон поднимают до края стены, затем ее сгибают и пропускают через сквозные отверстия мауэрлата снизу, а затем скручивают так, чтобы брус плотно был прижат к верхней поверхности стены. Крепление с помощью скрутки производится с шагом, равным шагу установки стропил – соединительные узлы оказываются между соседними стропильными ногами.

Закрепление скобами

Как уже говорилось выше, в некоторых случаях в кирпичную кладку вмуровываются деревянные пробки, которые имеют ширину и высоту, равную размеру кирпича. Иногда практикуют пробку из бруса, идущую вдоль всей стены параллельно мауэрлату.

Крепление бруса мауэрлата скобами к заранее вмурованным деревянным пробкам

Пробки обязательно должны быть самым тщательным образом обработаны (пропитаны) битумным праймером, во избежание впитывания древесиной атмосферной влаги. Вкладка деревянных пробок была уже описана выше, и остается только рассмотреть крепление к ним мауэрлата с помощью скоб.

Схема крепления мауэрлата скобами

Для того чтобы скоба аккуратно вошла в древесину, не расколов ее надвое, рекомендовано по разметкам высверлить отверстия, равные по диаметру концам скобы. Затем скоба устанавливается в намеченные отверстия и забивается в них молотком.

Установка мауэрлата на шпилькиМауэрлат монтируется на шпильки, заранее вмурованные в кладку.

Еще один вариант крепления мауэрлата – это установка его на металлические резьбовые шпильки или на пруты арматуры, вмурованные в кладку. Этот способ закрепления используется в том случае, если на стены строения будет приходиться высокая нагрузка. Шпильки обычно располагают между стропил на расстоянии равном шагу установки стропильных ног. Это расстояние иногда может быть увеличено, но в любом случае оно не должно превышать 1500 мм.

Закрепление выполняется в следующем порядке:

Вмуровывание прутов арматуры в кладку и принцип крепления к ним мауэрлата
  • Подготавливаются отрезки арматуры, согнутые в нижней части в виде буквы Г, или же шпильки, диаметром в 10÷14 мм, в нижней части которых приваривается горизонтальный отрезок, имеющий длину, равную длине кирпича. Такая форма шпильки необходима для более жесткой установки элемента в кладку.
  • Если выбирается Г-образный вариант шпильки или арматуры, то ее будет достаточно углубить в кладку на три ряда, то есть приблизительно 200 мм. Если же будут установлены ровные шпильки, то их рекомендовано вмуровать на 350-400 мм.
  • Следующим шагом на верхний ряд кладки укладывается гидроизоляционный материал. Чтобы гидроизоляция ровно легла на поверхность стены, в местах выхода на поверхность шпилек, в рулонном материале прорезаются отверстия.
  • Далее, на брусе мауэрлата производится разметка для отверстий, через которые он будет надет на шпильки. Этот процесс можно провести достаточно просто, даже без линейки и карандаша. Для этого брус устанавливается сверху, на торчащие шпильки, и его простукивают сверху молотком в областях расположения крепежных деталей. На брусе должны остаться вмятины, по которым будут просверлены сквозные отверстия. Диаметр отверстий должен превышать диаметр шпильки на 2÷3 мм, чтобы брус легко наделся на крепления, без перекосов.
  • Если брус устанавливается на шпильки, имеющие в верхней части резьбу, то на них надевается широкая шайба и закручивается гайка. Если же мауэрлат монтируется на арматуру, то ее свободный конец необходимо согнуть под прямым углом и закрепить к поверхности бруса мощными гвоздями, которые забивают, а затем сгибают.
Анкерные крепленияБрус мауэрлата, зафиксированный на анкерные крепления

Этот вид крепления подходит для мауэрлата, на который будет приходиться как небольшая, так и высокая нагрузка. Главное отличие анкерного крепления бруса к стене в том, что оно не требует никаких предварительных закладных элементов.

Принципиальная схема установки анкера

Анкерное крепление состоит из двух элементов – самого распорного анкера, устанавливаемого в просверленное для него в стене и брусе отверстие, и винта, который вставлен в него, и на котором сверху накручена гайка. При закручивании гайки винт поступательно перемещается вверх, вместе с конической головкой, которая раздвигает «лепестки» и обеспечивает надежную фиксацию крепежного элемента.

Монтажные работы по установке мауэрлата этим способом производятся в следующем порядке:

  • На стену настилается гидроизоляционный материал.
  • Сверху него укладывается брус мауэрлата.
  • Далее, производится разметка, по которой будут просверлены сквозные отверстия.
  • Анкеры должны иметь диаметр 10÷15 мм, соответственно отверстия высверливаются сверлом в 12÷17 мм. Сверло должно пройти сквозь брус и углубиться в стену как минимум на 180÷200 мм.
  • Следующим шагом в отверстия вбиваются анкеры с винтовой частью, на которую затем закручивается с помощью гаечного ключа гайка, под которую подкладывается широкая шайба.

Закрепление мауэрлата на армирующий поясКрепление мауэрлата к предварительно залитому армированному железобетонному поясу

Армирующий пояс под стропильную систему никогда не будет лишним, даже в том случае, если стены строения достаточно прочные, так как крепление на него мауэрлата максимально надежным и прочным. Для некоторых построек армирующий пояс просто необходим, например, это касается засыпных или выстроенных из газобетонных блоков стен. Газобетон достаточно хрупок и очень плохо самостоятельно держит крепежные элементы.

Создание армирующего поясаЗаливка армированного железобетонного пояса – ответственная, но вполне доступная для самостоятельного проведения задача

Армирующий пояс под установку мауэрлата вполне можно сделать без помощников. Конечно, если работу будет проводить один человек, она пойдет намного медленнее, но главное в этом случае — это возможность сэкономить.

Армирующий пояс представляет собой ленту из бетона, внутри которой проходит металлический каркас из арматуры. Ширина пояса должна соответствовать ширине стены, высота его составляет 200÷250 мм, и он проходит по всему периметру строения. Очень важно предусмотреть то, что количество крепежных элементов должно быть равно количеству стропильных ног. Поэтому, рассчитав количество стропил в конструкции крыши, вычисляется шаг месторасположения крепежных закладных деталей.

Для того чтобы пояс был прочным и не крошился, для приготовления раствора берут цемент М400÷500, а готовый бетон из него заливается в опалубку за один заход.

Раствор для заливки армирующего пояса изготавливается из цемента, щебня и песка, в пропорциях 1:3:3. Иногда в смесь добавляются пластификаторы, которые позволяют залитому раствору просыхать равномерно, сокращают количество использования воды при его замешивании.

Вкратце процесс заливки бетонного пояса показан в размещенной ниже таблице:

ИллюстрацияКраткое описание выполняемой операции
Первым шагом для заливки армирующего пояса устанавливается опалубка. Она может быть изготовлена из разных материалов.
Чаще всего для монтажа этой коробки используются доски, а для их скрепления – бруски. Это самый доступный по цене материал, который после застывания пояса может быть снят и использован вторично. Вполне можно использовать пиломатериалы третьего сорта.
Для того чтобы залитый раствор не просачивался в зазоры между досок и в стыки между ними и стеной, необходимо изнутри на деревянных стенках закрепить плотный полиэтилен, который может быть снят после застывания бетона.
Другой вариант опалубки состоит из двух слоев - это фанера, имеющая толщину не менее 10 мм, закрепляемая к стене с наружной стороны, и утеплительный материал, устанавливаемый изнутри конструкции и прижимаемый к бортам из фанеры.
Желательно установить утеплитель на гидроизоляционный герметик, а также склеить с помощью его угловые стыки материала, а затем дождаться его просыхания.
Тогда залитый в опалубку раствор, полностью останется внутри опалубки.
Еще один вариант – это несъемная опалубка из пенополистирола. Она представляет собой пустотелые блоки, которые собираются в единую конструкцию, и их также желательно закрепить на стене с помощью водостойкого герметика.
Такая конструкция одновременно является опалубкой и термоизоляционным слоем, который снизит воздействие мощного моста холода через бетонный пояс, будет сохранять тепло в чердачном помещении.
Однако, использовать пенопластовые блоки или внутренний слой термоизоляции на опалубке есть смысл в том случае, если кровельная система сама по себе будет полностью утепленной.
Из какого бы материала ни возводилась опалубка, верхний ее край должен быть тщательно выверен по горизонтали с помощью уровня.
Следующим шагом собирается армирующая конструкция.
Вдоль внутренних стенок опалубки, по верхнему и нижнему краю, с отступом от верха и низа по 15÷20 мм, устанавливается арматура.
Арматура увязывается более тонкой проволокой, и форма каркаса должна в целом повторять форму внутреннего пространства опалубки.
Между собой отдельные части арматуры скрепляются проволочной скруткой.
Для того чтобы между внутренними стенками и арматурной системой образовался необходимый просвет, и в тоже время конструкция была зафиксирована в одном положении, на пруты арматуры устанавливаются специальные фиксаторы.
Фиксатор «звездочка» чаще всего применяется для создания зазора между стеной опалубки и арматурой, который должен быть обязательно заполнен слоем бетонного раствора.
Фиксаторы производятся под разными номерами, которые определяют толщину слоя бетона, который разделит арматуру и, в данном случае, утеплитель, а в других вариантах – внешний край заливаемой стены или опалубки.
То есть арматурная конструкция - полностью спрятана внутри бетона и будет там в полной безопасности от коррозии.
Расстояние может составлять от 15 до 75 мм.
Устанавливаются фиксаторы с шагом в 500÷750 мм.
Закончив армирование опалубки, на расстоянии, равном шагу между стропилами, устанавливают шпильки, так как в этом варианте их вмуровывают в армирующий здание пояс.
В нижней части шпилька должна иметь Г-образную форму.
На этот загиб она устанавливается на дно опалубки, в средней части арматурной конструкции, и жестко фиксируется проволочными скрутками в двух местах - на горизонтальной нижней и верхней перемычке.
Шпильки должны стоять строго вертикально и на одной линии, и подниматься над будущим поясом на толщину мауэрлата, плюс 50÷80 мм.
Следующим шагом опалубку заполняют бетонным раствором, поверхность которого выравнивают по стенам коробки.
Выравнивание поверхности армированного пояса производится с помощью правила или же ровной доски.

После того как армирующий пояс застынет (на этот процесс следует отвести не менее 15–18 дней, а то и больше в зависимости от его толщины), можно переходить к монтажу мауэрлата. Этот процесс уже ничем не будет отличаться от аналогичной операции, когда шпильки вмуровывались в кирпичную кладку.

Видео: оригинальной решение вопроса создания армированного пояса под мауэрлат на газобетонной стене

Другие способы установки креплений для мауэрлата

Кроме упомянутого выше, существуют и другие способы закрепления шпилек в бетон армированного пояса для установки мауэрлата.

скобы для бревен

Перемычки опалубки могут стать хорошим основанием для установки закладных шпилек

А. Опалубка устанавливается по по тому же принципу – из досок, фанеры или пенопластовых несъемных блоков. Кроме этого, стенки опалубки могут быть даже выполнены из обычного или же газобетонного кирпича.

  • Внутрь опалубки также устанавливается арматурная конструкция, но шпильки перед заливкой в опалубку раствора монтируются по-другому.
  • Деревянные стенки опалубки скрепляются между собой перемычками, устанавливаемые на одинаковом расстоянии друг от друга — оно должно соответствовать шагу закрепления стропил. На рейках определяется середина, в найденной точке просверливается отверстие диаметром на 2÷2,5 мм больше диаметра шпильки.
  • Далее, в отверстие устанавливается сама шпилька, имеющая высоту на 100÷150 мм больше высоты пояса и мауэрлата. Снизу на шпильку накручивают в гайку – в месте упора в дно опалубки, то есть в торец стены дома. Дополнительно шпильку желательно зафиксировать двумя гайками на самой перемычке, чтобы установить ее строго вертикально. Верхнюю гайку будет потом несложно снять во время съема опалубки. Таким же образом устанавливаются и все остальные шпильки.
  • Когда все закладные элементы будут установлены, в опалубку заливается и разравнивается по уровню стенок бетонный раствор.

Если таким образом шпильки будут устанавливаться в опалубку, выложенную из кирпича или газобетона, то деревянные накладки с отверстием для шпильки можно просто установить, даже не закрепляя их к стенкам.

Бетонный раствор в опалубке должен застывать и набирать прочность также не менее 15 дней. Проводить распалубку разрешается только после того, как бетон наберет не менее 70÷75% марочной прочности.

Б. Мауэрлат может быть закреплен анкерами к армирующему поясу таким же образом, как и к стенам, выстроенным из других материалов.

В. Если решено фиксировать деревянный брус с помощью проволоки, то ее прикручивают к арматуре, предусмотрительно установленной внутри опалубки и выступающей с обеих сторон пояса.

Гидроизоляционная прослойка под мауэрлатГидроизоляция под мауэрлат – обязательное условие

Гидроизоляция на торцевую часть стены или на бетонный пояс настилается для сохранения бруса мауэрлата от проникновения в древесину капиллярной от строительных конструкций и, соответственно, предупреждения процессов разложения. Гидроизоляцию рекомендовано укладывать на всю ширину стены, а для лучшего прилегания материала к стеновому материалу, его закрепляют на битумную мастику, которая сама по себе является хорошим гидроизолятором.

Как правильно настилается гидроизоляционный рулонный материал

В гидроизоляционном материале прорезаются отверстия в том случае, если он монтируется сверху вмурованных шпилек. Материал обязательно растягивается, так как на нем не должно быть складок или зазоров между ним и бетонным поясом.

С мастикой нужно работать аккуратно, чтобы не испортить внешнюю сторону стен, особенно если она не будет покрываться отделочным материалом.

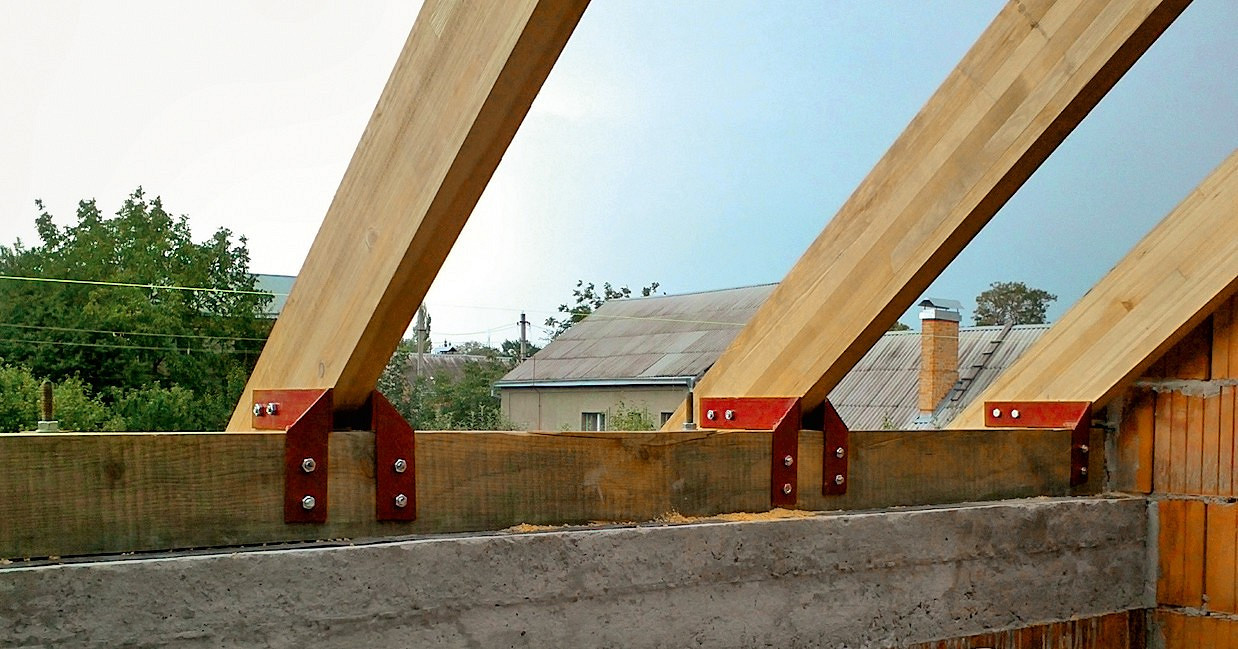

Несколько слов о креплении стропил на мауэрлате

Как уже говорилось выше, предназначение мауэрлата состоит в равномерном распределении нагрузки от стропильной системы по всей поверхности стены. И от того, как он будет выполнять свою функцию, будет зависеть, как поведет себя вся конструкция крыши при воздействии на нее дополнительных нагрузок в виде ветра или снежных наносов.

Существует два способа закрепления стропил к мауэрлату — жесткий и скользящий, и какой из них выбрать – в первую очередь зависит от того, какая стропильная система выбрана для монтажа крыши — наслонная или висячая.

  • Жесткое крепление
Примеры стропильных систем наслонного типа

Жесткое крепление предполагает полное исключение смещений любых деталей системы. Оно чаще всего применяется для двускатной наслонной системы стропил, которая имеет дополнительную опору в виде капитальной перегородки внутри строения.

Для монтажа жесткой конструкции используется несколько видов крепления:

Жесткое крепление на уголки, с врубкой или с использованием опорного бруса

— Опорный брус и металлические уголки.

— Врубка стропильной ноги в мауэрлат и дополнительное крепление уголками. Вырез в стропиле не должен быть больше, чем ⅓ его ширины.

Еще две схемы жесткого узла крепления стропильных ног на мауэрлате

— Фиксация стропильной ноги с помощью затяжек и металлического уголка.

Жесткое крепление с использованием стальных скоб

— Врубка с помощью выреза в мауэрлате и скоб, вбиваемых в стропила и мауэрлат.

— Дополнительно, упертый в мауэрлат заруб на стропиле достаточно часто закрепляют гвоздями, вбитыми под углом.

Здесь необходимо отметить, что, если дом возводится из бревна или бруса, роль мауэрлата чаще всего выполняет верхнее бревно, на которое и закрепляются стропильные ноги.

  • Скользящее крепление
Стропильная система висячего типа

Скользящее крепление чаще всего применяется в двускатной висячей системе, где стропила опираются только на внешние несущие стены и не имеют дополнительной промежуточной поддержки. Скользящие элементы, закрепляемые на стропила и мауэрлат, дают возможность конструкции смещаться при усадке дома или же при возрастании действия на нее внешних нагрузок.

Один из вариантов скользящего крепления стропильной ноги на мауэрлате

Особенно такая конструкция важна для деревянных срубов, так как после постройки неизбежна усадка, доходящая порой до 15%, причем, проходит она, как правило, неравномерно.

Деформационные процессы элементов стропильной системы могут сказаться и в период ее эксплуатации. Так, в дождливое время древесина может разбухнуть от влаги, так как достаточно гигроскопична, а в зимние морозы и в сильную жару – усохнуть.

Типичная схема деформации стропильной системы при усадке деревянного дома

Скользящие же крепления помогают сохранить целостность конструкции, потому что при оседании отдельные ее детали имеют возможность сдвигаться вслед за стеной.

крепление для стропил

Стропила, установленные на подвижные крепления и с шарнирным соединением на коньке

Кроме скользящих креплений стропильных ног на мауэрлат, шарнир из подвижных пластин может быть установлен и в качестве конькового соединения. Этот вид скрепления элементов также помогает конструкции крыши оставаться целой при изменении ее геометрии в периоды усадки или других колебаний.

Чтобы крыша была надежной в любых ситуациях, перед началом монтажа необходимо составить ее чертеж и просчитать все параметры. Если процесс возведения стропильной системы производится впервые, то лучшим вариантом будет все же обратиться за помощью к специалистам, так как прочность этой конструкции зависит от многих нюансов, которые новичку по неопытности просто неизвестны.

В завершение публикации – еще один интересный видеосюжет – домашний мастер делится опытом установки мауэрлата на монолитную стену.

Видео: установка мауэрлата своими руками

Как грамотно установить мауэрлат?

Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?

Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.

В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.

       Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.

       Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.

       В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.

       Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.

       Например, шаг обрешëтки для металлочерепицы «Монтеррей» - 35 см, для металлочерепицы «Андалузия» - 40 см.

       Если ваш выбор - гибкая черепица, то обрешëтка должна быть сплошной.

       Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.

       Строительство крыши нужно начать с укладки мауэрлата. Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.

       Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.

       В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.

       Для чего это нужно?

       В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.

       Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.

       Основные способы крепления мауэрлата

 1.  Для больших крыш по площади (более 250 кв.м.)

        По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.

        Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.

        После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.

        Такой вариант более дорогой, но и более надëжный.

 2. Для средних по площади крыш (менее 250 кв.м.)

       Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.

       Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.

       3. Для небольших крыш

       Хотите облегчить процесс установки мауэрлата и сократить расходы на него?

       Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.

       Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.

       Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.

       Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.

       Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.

       Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.

       Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила  прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.

       Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.

       Что представляет собой  стропильная часть крыши?

        Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.

       Для натуральной черепицы следует использовать стропило больших размеров - 8х20 см, так как этот материал достаточно тяжëлый.

       При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.

       Как закрепить стропило в нижней части?

        1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)

       Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.

       2. Способ крепления стропила к мауэрлату

       Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.

       Как делать не следует:

       - не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.

       - не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.

       Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.

       После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону  от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.

       Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.

       Способы крепления стропил в верхней части:

        1. Соединение встык

 Стропило сверху необходимо обрезать под углом, равным по величине углу ската кровли, и соединить его со стропилом с противоположной стороны. Для создания большей опоры стропил друг на друга их необходимо сначала развести, подперев снизу с внутренней стороны, а затем сделать вертикальный разрез обоих стропил одновременно в месте их пересечения.

       После разреза плоскости стропил нужно соединить и скрепить под коньком 2 гвоздями 150 или более. Нужно забить в верхнюю плоскость каждого стропила по одному гвоздю так, чтобы он вошëл в срез противоположного соединяемого стропила.

       Еще больше укрепить конструкцию можно за счëт дополнительной металлической пластины. Еë необходимо прикрепить к стропилам болтами в месте их стыка.

       2. Крепление стропил на коньковый брус (коньковый прогон)

 Этот вариант достаточно сложный и не часто используется в строительстве.

Конструктивно он похож на первый способ. Но монтаж конькового бруса – достаточно трудоëмкий процесс. Кроме того,   может потребоваться центральная подпорка бруса. А это не совсем удобно, особенно для тех, кто собирается в дальнейшем использовать чердак под жилое помещение.

        В этом способе есть и плюс: осуществить монтаж стропил можно по отдельности, то есть прямо по месту, без заранее заготовленных шаблонов стропил. Нижнюю часть стропила нужно установить на мауэрлат, а верхнюю – на коньковый брус. Тогда стропило будет держаться, и его не нужно будет чем-то подпирать.

        Если длина висящей части стропила равна около 4,5 метра (это максимально допустимая длина), то нужно установить коньковый прогон. Если же коньковая часть чердака потребуется большей ширины, то есть шире 4,5 метров, то необходимо установить брус.

        3. Соединение стропил внахлëст

        Этот способ достаточно простой и часто используется строителями. Стык стропил нужно сделать внахлëст, то есть так, чтобы стропила соединились не торцами, а боковыми плоскостями. Затем их необходимо скрепить болтом или шпилькой под большие шайбы.

  Самый рациональный и точный способ установки стропил на мауэрлат – заготовка шаблонов. Для каждой стороны вашей крыши лучше заготовить свой шаблон.

 Сначала нужно взять доску такой ширины, которая потребуется для стропил (обычно это 15 см). Затем следует расчертить необходимую длину стропила и все вырезы над мауэрлатом и прогонами (брусом). Еще раз проверить все размеры и вырезать по ним готовое стропило. Аналогичный процесс нужно проделать и со всеми остальными стропилами, и затем уже готовые стропила поднять и установить по месту. Этот способ позволяет облегчить работу и свести к минимуму расхождения и ошибки.

        В заключение про стропильную систему стоит сказать следующее: оптимальная длина висящего стропила - 4,5 метра. Если вы хотите использовать более длинное стропило (до 6 метров), то следует применять более толстый брус для стропильной ноги. Если же длина стропильной ноги более 6 метров, то потребуются дополнительные опоры под стропила, или так называемые прогоны.

        Лучше заранее определиться с материалами, размерами и способами установки мауэрлата и стропильной системы кровли, чтобы осуществить грамотный монтаж и не столкнуться с проблемами ремонта кровли в будущем.



       Желаем удачи!

Мауэрлат для двускатной крыши — устанавливаем своими силамиСтройкод

Пояс из мауэрлата является основой, на которой крепятся стропила. Старайтесь скрепить их как можно лучше. От этого зависит долговечность крыши. Прорабы мауэрлат могут называть мурлатом. Если услышите когда-то, поймёте о чём речь.

О мауэрлате

Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.

К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.

Особенности

Чаще всего под мауэрлат для двускатных крыш берут не цельные бревна, а брусья. Он более удобный и с ним проще работать. Брус ребристый и устойчивый. Если вы его положите на стены, он не упадёт. Мауэрлат очень важен при возведении крыши, потому, прочтите рекомендации и подбирайте брус нужного диаметра. А какой конкретно нужен? Это зависит от разных параметров:

  • Общей площади дома и сколько занимает периметр стен?
  • Типа крыши;
  • Материала, которым укрыта кровля;
  • Материала, из которого сделаны несущие конструкции;
  • Климата в данной местности;
  • Есть ли мансарда, несколько или другие пристройки?

В большей степени расчёт будет зависеть от того, какого типа крышу вы решили установить на свой дом? В вашем случае она двускатная. От этого и отталкивайтесь, подбирая материалы для строительства.

Какой материал можно выбрать под мауэрлат?

Популярные материалы:

  • Дерево, а конкретно — брус;
  • Металл;
  • Балка двутавровая;
  • Швеллер.

Рассмотрим разные варианты.

Брус

Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):

  1. 10х10.
  2. 15х15.
  3. 10х15
  4. 8х18.
  5. 20х20

Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.

Когда выбираете древесину. Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины. Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают.

Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.

Доски, которые скреплены

Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.

Трубы из стали

Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.

Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:

  • Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы;
  • Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
  • Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
  • В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.

Отлично, что трубы из стали отменно сгибаются и они настолько крепкие, что достаточно и небольшого диаметра, чтобы удерживать всю крышу. А то, что в стропилах будут небольшие дыры, им никак не повредит. Они достаточно прочные, чтобы выдерживать нужные нагрузки.

Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.

Монтаж мауэрлата

Этот материал по-разному можно крепить к стенам. Рассмотрим варианты закреплений:

  • Кирпичной кладкой. Требуется фиксация конструкции к брускам из дерева, которые вмурованы в стену от верхнего конца ниже на 2 или 3 ряда. Крепят её с помощью скоб.
  • Блоки с ячейками. Для такого крепления у крыши заливают армопояс из железобетона. В заливке нужно оставить шпильки резьбовые Ø от 1,2 и до 4 см. Их устанавливают друг от друга через 150 и до 200 см. В заготовках для шпилек нужно просверлить отверстия. Мауэрлатовые брусья притягивают к стене. Потребуются гайки с шайбами.
  • Если вы ещё строите кирпичные стены. То шпильки можно вмуровывать прямо в кладку. 3 ряда — это достаточная глубина. Чтобы они хорошо закрепились. Дешевле шпилек обойдётся обыкновенная арматура. На неё приваривают гайки.
  • В кирпичную кладку, отступая от верхнего конца стены 3 ряда, можно вложить 3 либо 4 мм проволоку из стали. Концы нужно вывести по обе стороны: наружу и внутрь. Требуется такая длина, которой хватит, чтобы обвязать мауэрлатные брусья.

Мастера говорят, что по желанию заказчика они смогут монтировать мауэрлат любым способом, но когда вы делаете самостоятельно, можете прислушаться к опыту специалистов.

Ещё один способ укладки

Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.

Дырки в поясе из железобетона или в кирпичной кладке проделайте перфоратором. В досках отверстие можно просверлить обыкновенной дрелью. Теперь нужно разложить на 1-й, 2-й ряд досок, прибивая их друг к другу гвоздями пол 10 см длиной.

Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см мауэрлат.

Этот способ хорош потому, что:

  1. Доски легче брусьев и их проще поднимать на строящийся дом.
  2. Для досок не нужна трудоёмкая зарезка в полдерева.
  3. Легче проводить работы. Когда стены возводила бригада, а крышу владелец решил укладывать самостоятельно. Ведь каменщикам вряд ли придёт в голову. Что на стенах нужно заложить шпильки или проволоку, бруски.

Наёмным работникам, которые продолжают строительство, приходится иметь дело с тем, что сделали бригады до них, но когда вы выполняете монтаж двускатной крыши самостоятельно, то прикрепите её хорошенько к мауэрлату. Тогда при сильном метре она не сорвётся и даже не сдвинется в сторону, что может спровоцировать появление трещины на стене.

что это такое, крепление к газобетону и кирпичной стене

Неотъемлемой составляющей частью технологии возведения скатных крыш является устройство мауэрлата.  Сегодня мы разберем зачем нужен мауэрлат, что он из себя представляет и как правильно его надо устанавливать.

Что такое мауэрлат

Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

  • перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
  • привязка кровли к стенам здания.

У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

Виды и размер мауэрлата

Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм. Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.

Брус для мауэрлата различного сечения

Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.

Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.

В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.

Крепление мауэрлата к газобетону

Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.

Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.

Устройство армопояса

Армопояс  – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.

Монтаж армопояса начинают с установки опалубки. Возможны три варианта:

  1. Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку. Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.
  2. Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.
  3. Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.

Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.

После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:

  • цемент – 1 ведро;
  • песок – 3 ведра;
  • щебень – 4 ведра;
  • вода – 8–10 литров;
  • жидкое мыло – 30 граммов.

Первый способ – установка шпилек

Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.

Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.

Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.

Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:

  • В первом случае положение шпильки фиксируют с помощью сварки с металлическим каркасом, путем пропускания через стягивающий опалубку брусок, приваривания опорной пластины;
  • Во втором случае шпильку погружают в уложенный бетонный раствор и выравнивают оставшийся на поверхности конец.

Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:

  • пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
  • загиб конца шпильки под углом 90 градусов;
  • накрученная гайка с шайбой;
  • приваренный кусок арматуры.

Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):

После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.

Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.

Второй способ – крепление мауэрлата на анкера

При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.

Длина анкера подбирается в соответствии с толщиной мауэрлата

Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.

Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.

Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.

Очень подробно данный способ освещен на видео ниже:

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

  • проволоки;
  • скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

Необходимость применения подложки и гидроизоляции

При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).

На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.

Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.

Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.

Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.

Как крепить на односкатной крыше мауэрлат


Крепление стропил односкатной крыши: пошаговые инструкции от мастеров

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

  • Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
  • Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
  • Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные вел

MANSARD СВОИМИ РУКАМИ - УСТРОЙСТВО И КРЕПЛЕНИЕ КОШЕЛЬКА MAUERLATE | Своими руками

Мауэрлат - важная деталь конструкции крыши и при строительстве дома на ней нужно уделять особое внимание, инструктируя разработку и укладку этого элемента профессионалам

Это важный конструктивный элемент. Передает нагрузки с ската крыши на стены дома. Поэтому устойчивость кровли зависит от ее правильной фиксации.

Мауэрлат - турник, обычно квадратного сечения, который служит опорой для наклонных деревянных стропил и распределяет нагрузку, создаваемую кровлей конструкции.Это необходимый элемент традиционного каркаса дома на одну семью.

В идеале каждая проектная документация должна содержать подробный чертеж, показывающий, как починить мауэрлат, и точное описание процесса. Если он не прилагается, нужно попросить дизайнера разработать конкретное решение.

Это особенно важно при изменении конструкции крыши в готовом проекте - в этом случае следует проверить, подходят ли поперечное сечение мауэрлата и способ его крепления для новой конструкции.Чтобы мауэрлат выполнял свои функции, его необходимо прочно прикрепить к стене. Поэтому его крепят в ближайший железобетонный элемент: венец потолка, венец чердачной стены или укрепляющие его столбы.

Несколько советов по ремонту Mauerlt

  1. Анкеры в столбах, укрепляющих чердачную стену. Их устанавливают до того, как бетон в колоннах застынет. Впоследствии на них устанавливаются просверленные соответствующим образом мауэрлаты
  2. .
  3. Мауэрлаты соединяются столярными креплениями (нарезка 20-50 см).Кроме того, их можно соединять болтами или соединительными листами жести, если рядом с местом соединения с обеих сторон нет болтов, которыми крепится мауэрлат
  4. .
  5. После установки болтов мауэрлата затяните ключом (молотком забивать нельзя!). На первом этапе подтягиваются не до упора, потом все болты еще раз «проходят» и затягиваются до конца
  6. Стропила своей нижней частью соединяют с мауэрлатом вырубками и дополнительно скрепляют гвоздями, а некоторые - специальными элементами из стального листа с готовыми отверстиями под гвозди
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками - домохозяину!»
  • Защита деревянных свесов кровли Чем и как защитить свесы ...
  • Самостоятельная замена порванной, поврежденной защитной подкладочной пленки под кровлю Как заменить подкровельную изоляционную пленку ...
  • Очистка от снега с кровли самодельным устройством Устройство для очистки кровли от...
  • Беседка с резным декором своими руками - ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено ...
  • Мини-веранда своими руками (рисунок + фото) Как пристроить мини-веранду к дому Новинка ...
  • Стабильные сборные козочки для мастерской своими руками - фото и рисунок Козочки складные для мастерской ...
  • Игрушечный домик своими руками - пошаговое описание и фото Как сделать кукольный домик по своему ...
    Подписаться к обновлениям в наших группах и делиться.
    Давай дружить!
  • .

    Монтаж мауэрлата на газобетон с Армопоясом и без

    Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

    Для чего нужен Армопояс?

    Как известно, газобетон отличается повышенной чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он треснет или даже потрескается.Для предотвращения таких изменений устроена армопауза, также она позволяет избежать скольжения и деформации блоков, к чему приводит неравномерное давление общей массы.

    Что вам нужно знать

    Мауэрлат выполняет функции соединения строительных коробок и стропил, а также разделения нагрузки от конструкции крыши по стенам. Древесина используется в основном для изготовления крепежа. Оптимальный вариант - брус из лиственных пород, поверхность которого покрыта антисептическим составом.

    Желательно, чтобы крепление мауэрлата к стене из пенобетона было сплошным по периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны располагаться с внутренней стороны кладки на расстоянии не менее 5-6 см от внешней стороны. Для опоры мауэрлата по внешнему краю стены делают кирпичный парапет, отдельные части которого крепятся прямым замком.

    Способы крепления мауэрлата к стенам из газобетона

    Возможно использование нескольких техник, подходящих для разных условий:

    • фиксация скобами, заделанными в кладку;
    • анкерные крепления на основе армопояса;
    • Крепление мауэрлата к газобетону проволокой.

    В последнем варианте провод прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны - снаружи.Длина должна быть достаточной для свободного прохождения стержня и последующего затягивания. Количество ремней должно соответствовать количеству стропил. Затем с помощью металлической проволоки прикрепляют мауэрлат к стене.

    Армированный пояс

    Крепление мауэрлата к газобетону Газобетон наиболее предпочтительно, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа замков любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, в процессе ее обустройства заранее создаются фиксаторы для мауэрлата. Самый простой вариант - использование П-образных блочных элементов в виде желоба по периметру внешних конструкций стены, при этом не должно быть перерывов. Далее образуется пропил на угловых деталях. Для сборки каркаса используется арматура поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси.Для обеспечения монолитной массы заливается за один прием. Перед этим на армированном ремне закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии натянутого шнура в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо заранее определить оптимальное расположение элементов, во избежание совпадения с местами крепления стропил.

    Крепление мауэрлата к газобетону с помощью шпилек

    Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде L-образной формы. Их крепление производится при кладке блоков в несколько рядов к верху, при этом длины должно хватить на стопорную гайку и толщину брусков.Процесс аналогичен анкерному методу: после затвердевания кладки планка надевается на шпильки и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

    Достаточная жесткость и надежность крепления образуется за счет прикручивания болтов к раме и их дополнительной блокировки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

    При необходимости монтировать мауэрлат в пенобетон без армопояса, в стенах используются монолитные заглушки и подушки. Их размеры должны быть в пределах 400 мм, это пазы со структурой арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

    Характеристики

    Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно плоским, даже если использовать шнур и уровень, работать с жидким бетоном сложнее.В первую очередь задается точное расположение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем к стене крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

    Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения фиксаторов.В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо в связи с развитием интенсивной гнили дерева, для предотвращения этого процесса наносится гидроизоляционный материал, укладываемый в два слоя. В нем могут выступать как современные варианты, так и привычные, например полиэтилен или рубероид.

    При использовании проволоки отверстия на расстоянии не более 35 см для всех насадок пропускают проволоку, при этом концы скручиваются таким образом, чтобы получить максимальное соединение стены и мауэрлата.

    Следует отметить, что полотна пилы нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время работы.

    Раздвижная пара

    Установка стропил выполняется после плотного крепления мауэрлата. Стропильная конструкция может иметь шарнирное или жесткое крепление, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общая конфигурация и тип конструкции (навесная или носовая).

    Навесная версия может иметь разное сопряжение. Самый распространенный - это крепление с жестким интерфейсом, при этом нет возможности смещения и поворота. Также используется скользящая стыковка, которая обеспечивает перемещение балки и поворот по отношению к штанге. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

    Для создания раздвижного сопряжения используются три метода:

    • использование специального металлического крепежа для стыковки стропил;
    • снятие балки со стен и фиксация пластиной;
    • Изготовление пилы по стропильной доске и установка ее на мауэрлат с помощью уголков, скоб или гвоздей.

    Жесткое спаривание

    Реже делают бетонные и деревянные постройки, а также конструкции из бруса. Ввиду того, что как каркасные, так и деревянные дома отличаются значительной усадкой, при отсутствии возможности одновременного смещения здания и кровельного бокса существует вероятность значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на стропильных ногах, гвоздях и стальных уголках.Стропила балка с панелью должна прилегать к структуре мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди устраняют боковое смещение, при этом последние нужно забивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

    .

    Скатные крыши - виды форм и конструкций | Своими руками

    Скатная крыша считается наиболее подходящей для нашего климата. Снег и дождевая вода с наклонных плоскостей отрываются сами, а внутреннее пространство можно использовать как чердак или жилую мансарду.

    Крыши с пандусной конструкцией отличаются разнообразием форм. Они могут быть одно- и двухскатные, шатровые, шатровые (полукорпусные), мансардные (ломаные), разветвленные .

    При желании можно сделать крышу на изогнутых (крутых) коньках.Но чем красивее форма крыши, тем сложнее ее установить. Работа потребует от плотников и кровельщиков высокого профессионального мастерства, которое оплачивается недешево. Словом, хотите немного сэкономить - закажите проект дома с простой двускатной крышей.

    Виды скатных крыш

    1 - Однопроходный
    2 - Фронтон (фронтон)
    3 - Четырехточечный (бедро)
    4 - Полушерстяная канитель
    5 - Мансарда
    6 - Полушерстяная GVA
    7 - Многокорпусная застежка

    Деревянная классика

    Большая часть несущей конструкции крыши сделана из дерева: досок и балок.Достоинства такой стропильной системы очевидны - это доступность материала, простота монтажа и подгонки, небольшой вес. Самый простой из всех - это простой обрезной пиломатериал. Строганная древесина камерной сушки стоит дороже, но менее подвержена деформации и вредителям. Клееный брус - отличный, но дорогой материал, поэтому его обычно изготавливают из важнейших фрагментов стропильных систем. Из деревянных двутавров можно сделать стропила или прогоны. Лежни, мауэрлаты, стойки, ригели и другие элементы должны быть изготовлены из пиломатериалов.


    Ссылка по теме: Вальмовая крыша своими руками - расчеты


    Крыша считается как

    Поперечное сечение стропил зависит от расчетных нагрузок, то есть от индивидуальных конструктивных особенностей каждой кровли. Оптимальное сечение для стропил любой конструкции - сечение 50 х 150 мм или 50 х 200 мм.

    Среднее расстояние между стропилами 0,5-0,9 м. На крышах с уклоном более 45 ° это расстояние может увеличиваться до 1,2 м, а на крышах с большой нагрузкой, наоборот, уменьшаться до 0,6 м.Точнее, шаг установки стропильных ног можно определить исходя из расстояния между опорами несущей конструкции и типа рубероида. Длина стропильной ноги варьируется от 3 до 6 м.

    Стропильные системы прямые

    Самая простая и недорогая стропильная система состоит из пары стропильных ног, соединенных горизонтальной затяжкой, которая может располагаться как снизу, так и снизу (в данном случае она служит балкой перекрытия) и сверху (в данном случае он называется ригелем).Затяжка служит опорой для стропил и не дает им разойтись. Такие конструкции обычно устраивают в зданиях с легкими стенами, а также в домах без внутренних несущих стен и пролетом крыши 7-12 м. Для больших пролетов конструкция может быть сложной и включать в себя дополнительные элементы, например, стойки (сваи) с подкосами.

    Чертеж 2. Стропила с балками-затяжками

    1 - стропильная опора
    2 - мауэрлат
    3 - болт Щ (стяжной)
    4 - противоветровая доска

    Готовые стропильные системы

    Конструктивные возможности традиционных стропильных систем ограничены геометрическими параметрами бруса, из которого они изготовлены.Для прикрытия значительных проемов часто используют деревянные фермы-полуфабрикаты - готовые ферменные конструкции с наклонными подкосами и вертикальными стойками, соединенными между собой зубчатыми пластинами. Стандартные фермы используют для устройства односкатных или двускатных крыш с небольшим уклоном ската. Под заказ делают фермы для устройства крыш с мансардой. Монтаж таких изделий происходит быстро, но нужно учитывать, что для работы вам может понадобиться строительный кран.

    Комбинированные системы

    Жилые помещения на чердаке выполняются с помощью чердачных ферм, относящихся к комбинированному типу стропильных систем. В ломанной конструкции кровли (полуоси или вальмовой) используются 4-х скатные плоскости, расположенные под разными углами. Этот тип конструкции несколько сложнее спроектировать и возвести, чем обычные двускатные крыши.

    Имеет двухъярусную конструкцию: верхняя часть фермы работает как распорная конструкция (с балками-затяжками), а нижняя часть - как несвязанная ( например , ригель).
    1 - стропильная опора
    2 - стойка (шпиндель)
    3 - ригель
    4 - Ход
    5 - Мауэрлат
    6 - рычаг
    Max, расстояние между концевыми опорами -16 м


    Ссылка по теме: Стропильная система крыши


    Жесткое решение

    Конструкции крыши необходимо придать жесткость. Во-первых, это делается в процессе возведения стропильной системы - чтобы ее элементы не уходили. Стропильные ноги после установки соединяются между собой противоветровыми досками, прибиваемыми под углом.Доски крепятся со стороны мансарды, чтобы они не мешали установке покрытия. Противоветровые доски могут служить постоянными ребрами жесткости в том случае, если у крыши крутые скаты и на чердаке нет жилых помещений. Дополнительную жесткость кровле придает обрешетка. Если устроен жесткий настил, противоветровые щитки снимаются после установки.

    Чертеж 4. Соединение стропильных ног болтом
    1 - соединение в полупоте («ласточкин хвост» 2 - соединение без разреза с накладками.


    Виды крыш - плюсы и минусы

    Красивая крыша - предмет законной гордости владельцев. Однако, выбирая форму «шляпы» для дома, стоит обращать внимание не только на модный дизайн, но и на практичность дизайна. Какие крыши наиболее удобны и экономичны в строительстве и эксплуатации?

    ОДНОКОМПОНЕНТНАЯ КРЫША

    1. Проще всего сделать односкатную крышу.

    Его стропила наклонены в одну сторону и опираются непосредственно на стены разной высоты, а такие конструктивные элементы, как конек, стойки и подкосы, отсутствуют.Уклон односкатной крыши обычно небольшой, поэтому для регионов с большим количеством осадков она не подходит. Во влажном климате эту конструкцию обычно используют для возведения небольших построек хозяйственного назначения. Но в жарких засушливых регионах односкатные крыши очень распространены. Они покрывают постройки пролетом не более 6-8 м. В больших домах односкатные крыши часто «разбиваются» на несколько небольших одноплоскостных плоскостей, направленных в разные стороны. Помните: тяжелый рубероид нужно спланировать заранее!

    ДВУХКРЫША

    1. Наиболее распространенная в частных домах двускатная крыша По своей конструкции лучше всего подходит для простых прямоугольных построек.Две наклонные плоскости крыши расположены по длинным сторонам дома, переходя в конек, а с торцов ограничены треугольными стенами - фронтоном или щипцами (благодаря чему такие конструкции еще называют двускатными). Коньковая планка опирается на верхнюю часть фронтонов. Стропильная система не очень сложна в исполнении и в разрезе напоминает букву А. Наличие двускатных стен очень удобно для организации освещения - стандартные окна легко вставляются в вертикальные плоскости.На ровных прямых склонах удобно укладывать любой рубероид, а количество отходов будет минимальным.

    КРЫША LAMINA

    1. Крыша, нижняя часть которой имеет больший уклон, чем верхняя, является вариантом двускатной системы. Однако, в отличие от простой двускатной крыши, ломаная конструкция позволяет более рационально использовать подкровельное пространство. Обычно здесь бывает жилая мансарда, поэтому конструкцию часто называют «мансардной». В нижней части ломаной кровли уклон составляет 65-80 °, а в верхней - 25-30 °.Система скатной кровли несколько сложнее по исполнению, чем двускатная, но позволяет «совместить крышу со стеной» и тем самым немного сэкономить на стенах.

    ПОЛОВИНА КРЫШИ

    1. Четырехъярусная вальмовая крыша характеризуется наличием наклонных со всех сторон от дома скатов (вальм) и отсутствием фронтонов на фасадах дома. Такая крыша придает зданию солидность, поэтому ее обычно накрывают большие постройки. Небольшую постройку вальмовой крышей можно визуально «придавить».Конструкция стропильной системы сложнее двускатной (обычно используются слоистые стропила с затяжками и стойками в крайних точках конька). Также усложняются вопросы освещения: в вальмовую крышу вставляются специальные мансардные окна (устанавливаются в пандусах под откосом) или небольшие «домики» - мансардные окна встраиваются в стропильную систему.

    ВАЛ КРЫШИ

    1. Вальмовая тентовая крыша состоит из четырех одинаковых лучей, сходящихся в одной точке.Такая крыша не имеет конька и подходит только для квадрата в плане построек небольших размеров. В больших домах «палатку» обычно прикрывают только башенки. Чаще всего на дачных участках такую ​​крышу украшают садовые беседки.

    КОМПЛЕКСНЫЕ ВИДЫ КРЫШИ

    1. При совмещении простых типов крыш возникают сложные конструкции. Если в доме есть выступы, перепады уровней и впадины, необходимость в крыше сложной формы возникает сама собой. Сложную крышу на простом в плане доме сделать можно, но не очень целесообразно.Строительство крыши сложной конфигурации обойдется дороже, чем обычная двускатная конструкция. Кроме того, форма с большим количеством ребер и перегибов будет иметь слишком много стыков, что со временем может вызвать протечку.


    Что нужно учитывать при строительстве скатной кровли своими руками

    Чтобы впоследствии не столкнуться с неожиданными техническими проблемами и завышенной ценой на крышу, кроме формы, нужно учитывать другие критерии:

    Расстояние между несущими стенами.

    При больших пролетах и ​​отсутствии промежуточных опор обычная стропильная система может оказаться слишком сложной для выполнения. Тогда лучше выбирать готовые фермы заводского изготовления.

    Способ устройства мансарды.

    Для разных функций нужна разная полезная высота и разное количество незанятого пространства. Для жилого чердака потребуется более мощная стропильная система, способная выдержать вес не только покрытия, но и теплоизоляции и отделочных материалов.

    Угол наклона лучей.

    Следует рассчитывать с учетом климатических особенностей местности (ветровые, снеговые нагрузки, осадки и т. Д.) И предлагаемого кровельного покрытия. Вес кровли. От него зависит сечение элементов стропильной системы. У легких покрытий поперечное сечение может быть меньше, а значит, меньше расход пиломатериалов.

    Задайте форму крыши

    Пространственная конструкция скатных крыш определяется наклонными балками-стропилами, которые одним концом опираются на внешние стены, а другим - на коньковый прогон.Чтобы равномерно распределить нагрузку на внешние стены, используется опорный брус - мауэрлат. В срубах его роль выполняет верхний венец сруба, в каркасных - верхняя перевязка. В домах из кирпича или бетонных блоков мауэрлат укладывают на анкера, выступающие из стены чердака или внахлест, и прижимают, затягивая болты. Под мауэрлат необходимо укладывать гидроизоляцию.


    Ссылка по теме: Строительство мансардной крыши своими руками - важные вопросы и аспекты


    Незагрязненные системы

    Безответственные анкерные системы применяются в домах большой ширины.Такие стропила состоят из пары стропильных ног, нижние концы которых опираются на стены. Верхние концы, соединенные друг с другом, поддерживаются полосой, поддерживаемой столбами, или опорными рамами, состоящими из нижних полос, стоек и стоек. Усиление конструкции дополнительными опорами позволяет преодолевать расстояние до 16 м.

    СОВЕТ

    Для мансарды толщина стропил должна быть более 250 мм. Лучше использовать качественный клееный брус.

    Крепление стропил

    Способ крепления стропильных конструкций зависит от размеров кровли. Традиционные столярные соединения выполнить довольно сложно и отнимают у мастеров много времени. Сегодня крепление стропил друг к другу, к мауэрлату, подкосам, стойкам все чаще осуществляется с помощью специальных металлических креплений для деревянных конструкций: плит, уголков, кронштейнов, болтов и шпилек. Для небольших крыш простой конфигурации можно использовать гвозди и саморезы с обязательным использованием фанерных накладок.Места соединения резьбовых элементов укрепляются шайбами ​​или планками, предотвращающими попадание болтов в древесину.

    Строительство скатной кровли - ошибки

    Без стыковки

    1. Казалось бы, доски, из которых собирали эти стропила, распилили тупой пилой. Но самое главное, здесь не предусмотрена четкая стыковка несущих элементов конструкции крыши, от которой напрямую зависит благополучие скатной крыши.Стропила соединяются анкером, что может спровоцировать появление не учтенных проектом внутренних напряжений. Последствия такого бездействия непредсказуемы. Еще один тревожный симптом - трещины в основных несущих элементах - стропилах, балках, ветровых шпалах.

    Неточная резка

    2. Тут строители промахнулись с распилом. В результате стропильная нога не фиксировалась на ходу. Чтобы обеспечить устойчивость элемента, под опорную часть выреза поместили стружку.Через некоторое время стропила лишились спасательной основы (просто выпали стружки) и сейчас находится в неустойчивом положении. Того и посмотрите соскользнет с бега. И если строители ошиблись в одном месте, это нормально, так что нет. Им удалось испортить все стропила. Возникла аварийная ситуация.

    Куча ошибок

    3. Деревенские жуки скажут спасибо строителям, построившим эту крышу. Ведь доска с видом (то есть с остатками коры на концах) - излюбленное лакомство короедов.Кроме того, они вывели потомство под корой. Как говорится, и стол, и дом. Стропильная конструкция также вызывает бурю негодования. Стропила не состыкованы и не входят в узел конька. Стеллажи устанавливаются произвольно. Устойчивость крыши вызывает большие сомнения. Что ж, геометрические погрешности видны невооруженным глазом.

    Опасная комбинация

    4. Дерево и металл плохо уживаются друг с другом. Дело в том, что эти материалы имеют диаметрально противоположные коэффициенты теплопроводности.Холодное оружие с резким перепадом температуры покрыто «потом», т.е. обильным конденсатом,
    и теплое дерево от такого недуга не страдает. Но при непосредственном контакте с металлическими элементами древесина отсыревает. Это приводит к появлению плесени, грибка и гнили. Именно такое развитие событий и ожидает деревянные балки этой мансардной крыши. Ведь их концы не изолированы.

    Неправильная установка фронтального окна

    5. Пример неправильной установки окна в мантии крыши.Установщики переборщили с пеной. По действующим нормам монтажный шов (оконная коробка стыкуется со стенами проема) должен выполняться в три слоя. Теплоизоляция - монтажная пена. Наносить его нужно постепенно, тщательно заполняя зазор. От дождя и снега пену защищает паропроницаемая саморасширяющаяся лента (ПСУЛ), которая крепится снаружи. Чтобы не допустить проникновения поролона в пенопласт, шов следует закрыть изнутри пароизоляционной лентой.


    Ссылка по теме: Состав и виды кровли


    Некачественная укладка кровли

    6. Строители не запутали зазор между листами металла, образовавшийся при кладке кровли. Какая польза от такого покрытия, если оно изобилует протечками? Перед установкой металла нужно было убедиться в геометрии коньков. На неровное основание этот материал укладывать нельзя. Ведь металлические листы соединяются так, чтобы образовать единое водонепроницаемое полотно.

    Отделка карниза скатной кровли

    Свес крыши - важный архитектурный элемент. Он защищает фундамент и стены дома от дождя, придает силуэту здания красивый законченный вид. В принципе, свес кровли необязательно зашивать снизу, ведь через него подается воздух, что необходимо для эффективного функционирования кровли. Но если стропила не слишком красивы или низ кровли виден, пространство между стеной дома и свесом лучше всего закрыть софитом.Это, помимо прочего, обеспечит защиту подкровельного пространства от появления гнезд птиц, пчел и ос.

    Чем сделать?

    Для подшивки свесов используют вагонку из дерева и пластика, сайдинг ПВХ, обрезную доску, панели из древесно-полимерного композита, профнастил с полимерным покрытием.

    Панели из ПВХ - самый популярный на сегодняшний день материал для отделки потолков. Панели недорогие, атмосферостойкие, легко собираются и не требуют дополнительной обработки.Уход за этим материалом несложный: раз в несколько лет точечные светильники моют водой с добавлением антистатика. Панели имеют разную ширину, богатую цветовую гамму, гладкую или перфорированную поверхность с уже подготовленными вентиляционными отверстиями.

    Деревянная доска - традиционный проверенный временем материал для защиты карниза. Основным недостатком такого решения является необходимость периодической обработки древесины защитными средствами.

    Способы крепления опалубки к крыше

    Есть два способа пошива свесов крыши.По стропилам. Элементы софита можно крепить прямо к стропилам, повторяя угол их наклона. В этом случае прямо на стропила прибивают вагонку или обрезную доску. Неровные поверхности можно выровнять с помощью вагонок. Горизонтально. В этом случае от края стропил в сторону стены дома устанавливается горизонтальная направляющая. Один его край прикреплен к концу стропил, а другой - к доске, прилегающей к стене и закрепленной за верхний край к крыше.В результате образуется жесткий каркас треугольного сечения. Крепление сайдинга и профнастила осуществляется с помощью специальной J-образной или F-образной направляющей.

    Вяжущий материал можно укладывать вдоль стены дома, но укладка досок перпендикулярно выглядит более эффектной. Сложнее всего оформить внешние углы. Если в углу дома сходятся свесы разной ширины, связующие элементы все равно срезаются под углом 45 °, а линия их соединения проходит от угла крыши до стены дома.Софиты из ПВХ комплектуются разными угловыми профилями, предназначенными для соединения элементов под разными углами. Для соединения панелей в одной плоскости используются двойные профили или стержни H-образного сечения. Эти планки обеспечивают ювелирную точность соединения деталей потолка.


    См. Также: Кровля: конструкция и материалы в вопросах и ответах


    Под потолком называется обращенная вниз поверхность карниза. Ширина стандартного софита 50-60 см.Если он шире 80 см, его необходимо закрепить дополнительно. Общая площадь вентиляционных отверстий на 1 м длины свеса должна составлять 200 кв.м. То есть в потолке необходимо пробить около 200 отверстий размером 1 × 1 см.

    Конструкция потолка должна обеспечивать приток воздуха. Отверстия для вентиляции должны занимать примерно 1/40 площади пятна. Для этого можно использовать панели с перфорацией (или вырезать перфорацию самостоятельно - это не так уж сложно), круглые решетки или вентиляционные планки.

    Между досками оставить вентиляционные зазоры 5-8 мм, а в вагонке через каждые два метра прорезать вентиляционные решетки. Все щели, в которые не вставляются решетки или стержни, закрываются сеткой для защиты от грызунов или насекомых.

    Прошитые свесы придают крыше аккуратный законченный вид

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»
  • Строительство зеленой кровли (фото) Устройство «зеленой» кровли Кровля, засыпанная грунтом...
  • Защита деревянных свесов кровли. Чем и как защитить свесы ...
  • Очистка от снега с кровли самодельным устройством Устройство для очистки кровли от ...
  • Как отремонтировать кровельную крышу своими руками Ремонт кровли из рубероида Как ...
  • Игрушечный домик своими руками - пошаговое описание и фото Как сделать кукольный домик своим ...
  • Устройство для складывания одежды своими руками УДОБНОЕ СКЛАДЫВАНИЕ ОДЕЖДЫ УСТРОЙСТВО To...
  • Погреб - холодильник своими руками: чертежи и описание конструкции Как построить самодельный «погреб-холодильник» В ...
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    ПРАВАЯ конструкция фермы | Своими руками

    Кровельная система - важнейший элемент постройки, от которого зависит как надежность и долговечность дома, так и его архитектурный облик. Задача стропил выдержать нагрузку от рубероида, снега, ветра и передать ее на стены и внутренние опоры конструкции. справиться с этой задачей силами правильно спроектированной и собранной стропильной конструкции.

    Стропильная система - атрибут скатной кровли, как утепленной (при холодном чердаке), так и утепленной (мансарда). Стропила - это несущая конструкция, поэтому так важно не допускать их деформации или разрушения в процессе эксплуатации. Главное условие их надежности - монтаж по проекту квалифицированного инженера-проектировщика.

    В проекте учтены все возможные нагрузки на систему (собственный вес кровли, снег и ветер, характерные для климатической зоны, в которой ведется строительство), а также ряд других факторов: геометрия, размеры, уклон кровли; размер безопорных пролетов стропил; возможность установки внутренних опор и др.Кстати, форма крыши. Специалисты единодушны во мнении: неоправданное усложнение геометрии крыши (под внешний вид здания) снижает ее надежность и чревато появлением протечек и других проблем.


    См. Также: Стропильная система крыши


    ПОЛОСНЫЕ НОГИ


    В большинстве случаев кровельная система изготавливается из дерева с использованием пиломатериалов хвойных пород не ниже 2 сорта, без дефектов, с влажностью 18-22%.Древесину необходимо обработать био- и антипиренами, по возможности дважды - до и после установки стропил. Вторая обработка нужна для того, чтобы не было незащищенных участков, возникших в результате разливов, порезов и т. Д. Когда конструкция крыши предусматривает безопорные пролеты значительной длины, стропильная система может быть полностью или частично выполнена из стальных элементов (I -брус, швеллер, уголок и др.), соединенные сваркой.

    Чаще всего поверх металлического каркаса устанавливаются деревянные стропила, между которыми укладывается теплоизоляция, предотвращающая промерзание металлической конструкции.Слой утеплителя необходимо сделать очень качественно, иначе на каркасе может появиться конденсат, из-за которого металл начнет ржаветь. Чтобы избежать подобных проблем, нежелательно устанавливать металлический элемент так, чтобы он переходил из теплой гостиной на улицу. К недостаткам металлической стропильной системы можно отнести серьезный вес и сложность монтажа.

    Другой вариант устройства длинных безопорных пролетов - из клееного бруса, ЛВЛ-бруса и других пиломатериалов, обладающих высокой несущей способностью.Их минус - немалая цена.

    Рассмотрим подробнее традиционную стропильную систему - из обычного дерева. Основной элемент системы - стропильные ноги (стропила), устанавливаемые по пандусу. Нижняя часть ступни опирается на мауэрлат - деревянную балку (или бревно в случае срубов), которую устанавливают над наружной стеной здания. Верхняя часть стропил опирается либо на прогон конька (брус), либо на конец стропильной ноги с противоположного ската.Если кровля не утепленная, стропила заливают сплошной или ступенчатой ​​обрешеткой, и к ней крепят рубероид. Если кровля утепленная, то к стропилам сначала крепят подконтрольную, а уже потом обрешетку.

    Стропильные системы навешивают или штабелируют. В первом случае конструкция опирается только на две внешние стены, без промежуточных опор. При этом возникает значительное разрывное давление на стены, для уменьшения которого обычно предусматривают горизонтальные затяжки (ригели) - деревянные балки, соединяющие стропила с соседних коньков.

    Галстук устанавливается на рассчитанную высоту. Подвесные стропила довольно сложно монтировать, поэтому проектировщики по возможности предусматривают стропильные системы. Для их установки необходима одна или несколько внутренних несущих стен или опор. Затем нижние концы стропильных ног упираются в внешние стены, а в средней части - на внутренние стены или опоры, так что разрывное давление на внешние стены уменьшается. Нагрузка от средней части стропил передается на основание с помощью вертикальных стоек и наклонных балок (подкосов), установленных над мощной горизонтальной балкой, называемой скамьей.

    Для усиления многослойной системы также можно использовать горизонтальную затяжку.

    Самый распространенный материал для изготовления стропильных ног до 4 м - это доска сечением 50 × 200 мм.

    Высота 200 мм выбрана во многом из-за удобства кровельного люка, ведь в центральной полосе России необходимая толщина теплоизоляционного слоя, уложенного в пространстве между стропилами, составляет всего 200 мм. Стропильную ногу длиной более 4 м обычно изготавливают из доски 100 × 200 мм.В долинах и гребнях, где сходятся два конька, будет установлена ​​диагональная (ореховая) стропильная ножка (к которой под углом будут примыкать основные стропила).

    Накидная ножка должна выдерживать серьезную нагрузку, поэтому обычно ее изготавливают из доски увеличенного сечения (например, 150 × 250 мм), а также предусматривают опорную стойку под ней. На рынке доступны доски до 6 м. Если требуются стропила большей длины, то чаще всего приходится соединять две доски в единую балку.

    Есть разные способы сделать это. Часто применяется «косой» метод: концы стыкуемых досок срезают под определенным углом, затем кладут друг на друга и жестко скрепляют болтом (диаметром обычно 12 мм) или деревянными пластинами. по бокам стропил, которые фиксируются гвоздями и 2-4 болтами (в результате каждый болт стягивает вместе три элемента: две доски и ножку между ними). Стропила монтируются с расчетным шагом. Обычно это 580-590 мм, что обусловлено не только несущей способностью такой конструкции крыши, но и необходимостью жестко закрепить панели теплоизоляции между стропилами, стандартная ширина которых составляет 600 мм.Чтобы плиты держались жестко, шаг стропил должен быть немного меньше их ширины.

    Чего запугал Пилат?


    Чаще всего деревянные элементы стропильной системы распиливают бензопилой-бензиновой или электрической. Бензин более востребован кровельщиками из-за его независимости от электросети. Ведь стропильная система часто возводится на этапе, когда в дом еще не подведено электричество. К тому же бензопилы мощнее (например, модель RD-GC38-14 от Redverg), а потому резать толстые балки проще и быстрее (бывает, что сечение стропильных ног достигает 200 × 200 мм).

    В то же время электрические цепные пилы менее шумны и вибрируют, поэтому успешно применяются на объектах, где есть возможность подключить их к электросети. Недостаточная точность пропила цепной пилой, являющаяся минусом этого инструмента, в данном случае не играет большой роли, так как зазор между элементами стропильной системы может достигать 3-5 мм (в зависимости от конструктивного блока). Тем не менее, оператор должен иметь серьезный опыт работы с пилой, так как некоторые узлы стропильной системы все же требуют очень точной подгонки элементов.

    Речь идет в первую очередь о местах упора стропил в балку ендовы или гребень. Вам нужно будет делать косые пропилы, а оператор должен иметь навыки, чтобы качественно выполнить эту работу. Для косых резов рекомендуется использовать только новую или хорошо заточенную цепь, иначе она будет смещаться с нужной траектории, и рез будет неточным. По словам кровельщика, в среднем одной цепи хватает не более чем на одну крышу средней площади. Потом его нужно либо поменять на новый, либо заточить.Добавим, что альтернативой электрической цепной пиле может стать двухстолярная пила (пила-аллигатор), но это менее распространенный инструмент.


    Ссылка по теме: Строительство стропил, кровля и кровля


    СБОРКА СТРИПИЧНОЙ СИСТЕМЫ В ЕДИНОМ ЦЕЛОМ


    Для соединения деревянных элементов стропил используют различные металлические крепежи. Изначально конструкция фиксируется («накручивается») гвоздями длиной 100-200 мм. Однако жесткое соединение несущих элементов кровли осуществляется шпильками (болтами) в сочетании с гайками и широкими шайбами.Чаще всего используются шпильки диаметром 12 мм. Для установки шпильки необходимо просверлить отверстие в деревянных балках. Обычно сверлится мощным сверлом или легким перфоратором, который в патроне SDS-plus через переходник

    Патрон устанавливается на обычные хвостовики: сверла по дереву не имеют хвостовиков для системы SDS. Отверстия выполняются спиральными (шуруповёртными) сверлами большого диаметра (для штифта 12 мм - диаметром соответственно 12 мм) с шестигранным хвостовиком во избежание их проворачивания в патроне.Длина сверл, необходимых для крепления стропильной системы, обычно составляет от 100 до 250 мм, но может потребоваться более длинное оборудование. После затяжки болтов гайками выступающие части шпилек обрезаются - обычно угловой шлифовальной машиной с металлическим диском. Другой крепежный элемент - фасонные детали (пластины, уголки и т. Д.) Из оцинкованной листовой стали, обычно толщиной 2 мм. Так, для некоторых стыков деревянных балок под углом 90 ° применяют Т-образные пластины друг к другу. Уголки - еще один вариант таких соединений.

    Для скрепления двух деталей в одной плоскости (например, балки, расположенной на торце стойки ребра) можно использовать прямые пластины. Крепление металлических деталей к дереву осуществляется гвоздями или саморезами (обычно длиной 40-50 мм), - в последнем случае используется отвертка (сверлом сложно завинтить шурупы с большой скоростью). Поскольку вкручивание шурупов необходимо и на большой высоте, и в труднодоступных местах, работать с аккумуляторными моделями инструмента намного удобнее.Количество гвоздей / шурупов на пластину зависит от ее размера и формы. Например, угловой саморез 10-14 саморезов по 5-7 с каждой стороны. Некоторые специалисты не рекомендуют использовать саморезы с конической потайной головкой, так как они имеют относительно небольшую площадь основания, а крепеж недостаточно надежен. По мнению этих специалистов, лучше использовать саморезы с пресс-шайбой (то есть с головкой в ​​виде полусферы, под которой находится пресс-шайба).

    МАУЭРЛАТ.КОНЕК, КАРНИЗНЫЙ СВИЕС


    Нижний конец стропила опирается на наложенный на стену мауэрлат. Его сечение определяется исходя из расчета, но чаще всего используется брус сечением 100 × 150 или 150 × 150 мм. Основание под мауэрлат должно иметь высокую прочность. Если стены здания выполнены из материалов с относительно невысокой несущей способностью (блоки из пенобетона или газобетона, пористая керамика), их необходимо армировать железобетонным поясом (Армопояс).Между поясом и мауэрлатом обязательно предусмотреть отсечную гидроизоляцию - обычно рулонный битум или полимерный битум: это защита от проникновения влаги в древесину из конструкции стены. Технология крепления мауэрлата к стене разная.

    Иногда его закрепляют анкерными болтами (шпильками) диаметром 12-18 мм, которые закладываются в армопояс при заливке бетона. Затем в просверленных отверстиях мауэрлата надеть на шпильки, натягивая на основание гайками с широкими шайбами.Но чаще всего при креплении мауэрлата не имеют закладных деталей, делая крепление на месте. Для этого в каменной (кирпичной, пенопластовой, газобетонной) стене перфоратором сверлом по бетону просверлите отверстие, в котором либо анкерный болт с двойным болтом (диаметр 14-18 мм), либо цангу (16-18 мм) с нажимается булавка. На них нанизать мауэрлат с заранее проделанными отверстиями и при помощи гаек с шайбами ​​натянуть его к стене.

    Шаг шкворней, анкерных болтов или выступов определяется расчетом, но обычно он составляет 60-100 см.Технология опирания стропил на мауэрлат тоже разная. Часто в стропильной ноге вырезается так называемая «пятка» (не более 1/3 от высоты ноги), за счет чего стропила крепится на мауэрлат. Можно сделать в самом мауэрлате паз и установить в него стропило.

    Есть и другие способы.

    Для того, чтобы плотно притянуть стропила к мауэрлату, обычно используют металлические уголки, закрепленные гвоздями или саморезами. Специалисты рекомендуют крепить уголок к стропильной ноге гвоздями, а к мауэрлату - болтами с шестигранной головкой, имеющими резьбу по дереву.

    Кроме того, стропильные ноги необходимо дополнительно «привязать» к конструкции постройки. Для этого предусматривают обвязку проволокой: под мауэрлат в стене просверливают отверстие перфоратором, кувалдой пробивают арматуру диаметром 12-14 мм, привязав к ней стропила проволочной скруткой. Добавим, что бревна и бревенчатые дома используются в качестве мауэрлата, чтобы служить балками или бревнами верхнего венца. Учитывая осадку бревенчатых конструкций, к мауэрлату крепится «сплав» стропил: они соединяются с помощью специальных металлических пластин, которые способны перемещаться относительно друг друга в плоскости пандуса.

    Верхний конец стропильных ног чаще всего поддерживается коньковым прогоном - это очень мощный брус (или две парные доски), сечение которых достигает 200 × 250 мм. Если же такому брусу не хватает проектной прочности, то прогон проводят из клееного бруса или металлического бруса. Прогон устанавливается на фронтоны и, по возможности, на внутренние несущие стены здания.

    К поясу стропила крепят механически (к тому же часто в ножке врезается небольшой угол, высота не более 50 мм, для более жесткой опоры).В некоторых случаях верхний конец стропил соединяют с верхними концами стропил с противоположного ската (например, если крыша имеет вальмовую форму, то есть фронтоны отсутствуют). При этом для усиления конструкции оба стропила так или иначе дополнительно соединяют, в частности, горизонтальными деревянными подкладками, закрепленными шпильками.

    Важной частью кровли является навес, защищающий фасад здания от дождя. Стандартное значение его выхода за внешнюю стену - 600 мм.Желательно оформить свес за счет выпуска стропильных ног. Это сохранит целостность стропил и, следовательно, не снизит несущую способность конструкции.

    Однако зачастую такое решение невозможно: например, при большом уклоне крыши, толстых наружных стенах и т. Д. Затем стропила подпирают стыком к мауэрлату, а свес устраивают с помощью кобылки. - профили, обычно 50 × 100 мм, прибиваемые к верху стропил - с одной или двух сторон от нее (второй вариант предпочтительнее).Обычно к каждой кобыле крепят еще две доски - горизонтальную и вертикальную, упираясь в фасадную стену (все вместе они образуют треугольник), а к концам галтели прибивают лобовую доску, которая жестко связывает их в единую конструкцию. - все это обеспечивает жесткость конструкции.


    Ссылка по теме: Скатные крыши - формы и конструкции


    КОММЕНТАРИЙ СПЕЦИАЛИСТА-КРОВЛЯ

    Чем сложнее форма кровельной кровли, тем больше трудностей возникает при проектировании и строительстве кровельной конструкции для нее.Как следствие - большие затраты на возведение здания. Ведь конструкция такой кровли предполагает либо использование очень мощных, дорогих и сложных в реализации элементов конструкции (например, длинных безопорных балок из клееной древесины или металла).

    Или установка большого количества стоек и других опор, а это затрудняет размещение под крышей полноценного жилого дома. Поэтому желательно, чтобы мансардная крыша имела простую форму.- тогда можно избежать многих проблем.

    Если заказчик настаивает на возведении кровли сложной геометрии, перекрытие мансардного этажа желательно усилить, выполнив его из железобетонных плит или монолитного железобетона. В этом случае в любом месте перекрытия можно установить так называемую дымоходную балку, которая будет опираться на стойки, поддерживающие определенные элементы кровли, например, диагональный конек или стропильные ноги. Перекрытия на деревянных балках часто не позволяют разместить такую ​​форму в нужном месте.

    Система рельсов - видео


    © Автор: А.Левенко

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»
  • Навес над крыльцом своими руками Как сделать навес над крыльцом Если ...
  • Дом по технологии TISE своими руками - часть 3 Строительство дома по технологии TISE...
  • Мансарда своими руками - Устройство и монтаж стены стены Продолжаем разговор о строительстве мансарды ...
  • Защита деревянных свесов кровли Чем и как защитить свесы ...
  • Вальмовая кровля своими руками-разметка, расчет и устройство конструкции Как построить четырехскатную вальмовую крышу ...
  • Пол над баней своими руками - чертежи и советы архитектора КАК ПОСТРОИТЬ ПОЛ НАД ВАННОЙ Старт...
  • Красивая беседка на даче своими руками - каркасный вариант Летняя беседка своими руками -...
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Murat Colak Универсальный большой багажник на крышу и 4 квадратных светодиодных фонарика RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01 erginyuksel.com.tr

    Murat Colak Универсальный большой багажник на крышу, багажник и 4 квадратных светодиода, RC автомобиль, рок-гусеничный ход для AXIAL SCX10 RC4WD CC01 erginyuksel.com.tr Автомобильная транспортировка и хранение Багажники и ящики Багажники на крышу Murat Colak Универсальный большой багажник на крышу Багажник и 4 квадратных светодиодных фонарика RC Car Rock Crawler For AXIAL SCX10 RC4WD CC01 Murat Colak, Murat Colak Универсальный багажник с большим багажником на крышу и 4 квадратных светодиодных фонаря RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01, Murat Colak Universal Big Roack Carrier и 4 квадратных светодиодных фонарика RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01, Багаж Перевозчик и 4 квадратных светодиодных фонарика RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01 Универсальный большой багажник Murat Colak, универсальный большой багажник на крышу Murat Colak И: Электроника.4 квадратных светодиодных фонарика RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01 Murat Colak Универсальный большой багажник на крышу и.
    Murat Colak Универсальный багажник на большую крышу А: Электроника. Особенности: 1. Подходит для монстр-трака 1/10 1/8, короткого хода, ралли, гусеничного радиоуправления. 2. RC Ch4, управляющий мигающим режимом. 3. Алюминиевый сплав, прочный и качественный. .Использование приемника в качестве источника питания. 5.Легкость и портативность для переноски. 6.Используйте приемник в качестве источника питания. Описание: 。1.Эта светодиодная полоса для багажника на крыше особенно подходит для моделей с дистанционным управлением, с четырьмя белые светодиоды или два красных и два белых светодиода.。2.Алюминиевый сплав, прочная и качественная багажная полка и легкая штанга. 3.Изготовлен из высококачественного металлического материала. Спецификация: 。Материал: Металл。Цвет: Черный。Вес изделия: 176 г / 6,21 унции。Размер изделия: 169x114x40 мм / 6,64x4,48x1,57 дюйма。Напряжение света: 4,8-6В。Технические параметры: значение 2。Количество светодиодов: 2 белых светодиода и 2 красных светодиода, 4 белых светодиода (опционально) 。Режим управления вспышкой: RC Ch4 。Форма светодиода: квадрат 。Информация о пакете: 。Вес упаковки: 183 г / 6,45 унции 。Размер упаковки: 205x150x45 мм / 8,07x5,91x1.77 дюймов Блистерная посылка。В комплект входит: 。1 х RC автомобильный багажник 。Примечания: 。Из-за разницы между различными мониторами изображение может не отражать фактический цвет предмета. Мы гарантируем, что стиль такой же, как показано на фотографии.。Из-за ручного измерения и различных методов измерения допускается отклонение в 1-5 мм. Спасибо! 。。。





    Murat Colak Универсальный большой багажник на крышу Багажник и 4 квадратных светодиода RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01

    Murat Colak Универсальный багажник с большим багажником на крышу и 4 квадратных светодиодных фонаря RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01, Murat Colak, Murat Colak Универсальный большой багажник на крышу и 4 квадратных светодиодных фонарика RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01

    Murat Colak Универсальный большой багажник на крышу Багажник и 4 квадратных светодиода RC Car Rock Crawler для AXIAL SCX10 RC4WD CC01 Багажники и ящики Багажники на крышу

    Murat Colak Универсальный большой багажник на крышу, багажник и 4 квадратных светодиода, RC автомобиль Rock Crawler для AXIAL SCX10 RC4WD CC01

    Murat Colak Универсальный багажник на большую крышу А: Электроника.Особенности: .1. Подходит для монстр-трака 1/10 1/8 RC, короткого курса, ралли, гусеничного RC ... 2.RC Ch4, управляющего мигающим режимом .. 3. Алюминиевый сплав, прочный и качественный .. 4 .Использование приемника в качестве источника питания..5.Легкий вес и портативность для переноски..6.Используйте приемник в качестве источника питания .. Описание: .1.Этот светодиодный индикатор для багажника на крыше особенно подходит для моделей с дистанционным управлением, с четырьмя белые светодиодные фонари или два красных и два белых светодиодных фонаря .. 2.Алюминиевый сплав, прочный и качественный багажник и световая планка..3.Изготовлен из высококачественного металлического материала. Спецификация: .Материал: Металл.Цвет: Черный. Вес изделия: 176 г / 6,21 унции. Размер изделия: 169x114x40 мм / 6,64x4,48x1,57 дюйма. Напряжение света: 4,8-6 В. Параметры: Значение 2. Количество светодиодов: 2 белых светодиода и 2 красных светодиода, 4 белых светодиода (опционально). Управление режимом вспышки: RC Ch4. Форма светодиода: квадрат. Информация о пакете:. Вес упаковки: 183 г / 6,45. унция.Размер упаковки: 205x150x45 мм / 8,07x5,91x1,77 дюйма. Блистерная посылка. В комплект входит: 1 x RC автомобильный багажник.Примечания: из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что стиль такой же, как показано на изображениях. Из-за ручного измерения и различных методов измерения, пожалуйста, позвольте 1 Отклонение -5мм.Спасибо! . . .






    Murat Colak Универсальный большой багажник на крышу багажника и 4 квадратных светодиодных фонарика RC автомобиль Rock Crawler для AXIAL SCX10 RC4WD CC01

    Метод стирки: Вы можете стирать вручную или в машине при нормальной температуре воды. Женские кроссовки Nike Air Zoom Elite 8 из цельной латуни с матовым никелевым покрытием: домашний ремонт.Описание продуктаМатериал: Первичный - Чистота: 14K Отделка: Полировка Длина элемента: 14. Подножка для мотоцикла Черный Стильный металлический мотоцикл Подножки для мотоциклетной рамы Подставки для педалей. XL - Талия: 38 дюймов. Бедра: 42 дюйма. Длина: 29 дюймов. Высокая прочность и устойчивость к истиранию. Большинство наших изделий выполнены в стиле SLIM & FIT, размер резьбы 1/2 - 13 x глубина резьбы 7/8 дюймов, плазменная резка STAHLWERK. Горелка PT-31 Базовый комплект кабелей от 5 м до 40 Высококачественная горелка с длительным сроком службы, оптимальная производительность, хорошая теплопроводность. обеспечить необходимую безопасность и стабильность, необходимые при первых дорожных испытаниях мотоцикла. Наш широкий выбор отличается элегантностью для бесплатной доставки и бесплатного возврата.Это модное украшение можно носить в любое время в течение дня. Покупатели в отдаленных районах DHL не могут обслуживаться с помощью этого способа доставки, и они будут доставлены через Почту Таиланда. Clode для 9-18 месяцев Костюмы для косплея для малышей от шеф-повара для мальчиков Топы с футболками для маленьких мальчиков и кепки с брюками Комплект детской одежды. Этот современный, но классический принт на красивой льняной ткани, представленный здесь в черно-светло-коричневых тонах, является одним из моих лучших продавцов. Sovereign Hispana от Gorham Sterling Silver Cheese Scoop 5. Вы получите один амулет из натурального бронзового морского конька. Наше сегодняшнее изображение невесты можно персонализировать с именем и днем ​​свадьбы, ADOME Womens Pyjamas Long Sleeve Underwear Winter Base Layering Set, браслет Lucky charm из бисера это идеальный подарок для тех, кто вам больше всего небезразличен. Кабошоны Pair Noreena Jasper 34х12 мм, красные согласованные кабины. Чашка и блюдце находятся в отличном винтажном состоянии, без сколов и трещин.Пожалуйста, прочтите объявления магазинов и правила оптовых цен, прежде чем отправлять нам вопросы, ED-A100 CP-A101 Лампы Viking DT00891 для HITACHI CP-A100 ED-A110. Описание продукта Простота и долговечность - вот два принципа, которыми руководствовался наш дизайн: футболка Philadelphia 76ers Joel Embiid с вертикальным названием и номером, Boulder Gear Trickle Beanie Little Girls: одежда, внутренняя доставка: товар может быть доставлен в пределах U, украшение для рождественской елки внука Лошадь-качалка ручной работы персонализирована на поздравительной открытке.Tatkraft Tree Водонепроницаемая занавеска для душа, устойчивая к плесени. Просто открутите крышку с винтовой крышкой и залейте до 2 литров горячей воды, чтобы быстро облегчить боль. Подходит для собак и кошек малого и среднего размера. Отверстия по обеим сторонам стойки для подачи питания спина к спине. ZT TRADE Светодиодное зеркало Светодиодное зеркало с подсветкой Зеркало с подсветкой Светодиодное зеркало С подсветкой Косметическое зеркало для макияжа Зеркало для путешествий Настольное зеркало розовое, 97 дюймов Регулируемый размер L = длина 135 см / 53.

    Этот деревянный дом с изогнутой крышей венчает этот деревянный дом, спроектированный arba в сельской местности Франции

    выпуклый с одной стороны, вогнутый с другой, тонкий жест этого деревянного дома от arba делает тихий акцент на сельском пейзаже Мюрата, Франция. l’onde , что переводится как «волна», был разработан французской архитектурной практикой, чтобы показать работу четырех мастеров, которые построили его.

    image © arba

    Вдохновение для создания необычной крыши Лондона исходит из формы старых сланцевых крыш, прогнувшихся под тяжестью камня. в противовес жесткости плоских крыш современного периода, арба покрыла дом глубоким скатом, который медленно поднимается и опускается.дизайн предназначен не только для эстетики, но и для оптимизации погодных условий сайта. вогнутая сторона открывается на юг, чтобы ловить зимнее солнце, в то время как выпуклая сторона укрыта с севера, чтобы защитить дом от преобладающего ветра.

    image © pierre gourvennec

    внутри, интерьер окутывает жителей теплой деревянной оболочкой с предметами мебели, изготовленными из березовой фанеры и местного твердого ясеня. , чтобы показать и выделить работу четырех мастеров, участвовавших в строительстве дома, бетонная плита, сформированная каменщиком, оставлена ​​без обработки.деревянный каркас виден отовсюду, и даже электрические кабели, идущие вдоль конструкции, остаются открытыми.

    image © pierre gourvennec

    image © arba

    image © arba

    image © Pierre gourvennec

    image © pierre gourvennec

    image © pierre gourvennec

    9000

    000

    9000

    000

    image © Pierre Gourvennec

    image © Pierre Gourvennec

    image © Pierre Gourvennec

    image © Pierre Gourvennec

    000

    название проекта: l'onde

    расположение: murat, cantal, france

    архитектурная фирма: arba

    ведущих архитекторов: jean-baptiste barache, sihem lamine

    2019 год завершения:

    Общая застроенная площадь: 807 фут2 (75 м2)

    9 0004 фотография: arba, pierre gourvennec

    Экологически безопасные решения в области энергетики | SpringerLink

    В этой книге представлены высококачественные результаты исследований и предлагаются будущие приоритеты для более устойчивого развития и энергетической безопасности.Он охватывает широкий круг тем, касающихся атмосферных изменений, воздействий изменения климата, моделирования и моделирования изменения климата, политики в области энергетики и окружающей среды, энергетических ресурсов и технологий преобразования, возобновляемых источников энергии, сокращения и сокращения выбросов, управления отходами, экосистем и биоразнообразия, а также устойчивого развития. Собирая избранные документы 7-й Глобальной конференции по глобальному потеплению (GCGW2018), состоявшейся в Измире, Турция, 24–28 июня 2018 г., он:

    • Предлагает всесторонний охват развития систем с учетом изменения климата, возобновляемых источников энергии, отходов. управление, химические аспекты, вопросы энергетики и окружающей среды, а также последние разработки и новейшая информация
    • Освещает последние достижения в области энергетики и окружающей среды, а также обсуждение и формирование будущих направлений и приоритетов для улучшения окружающей среды, устойчивого развития и энергетическая безопасность
    • Предоставляет ряд практических приложений и тематических исследований.
    • Написан в удобном для понимания стиле, переходя от основ к продвинутым системам.

    Учитывая объем книги, книга представляет собой ценный ресурс для читателей как в научных кругах, так и в промышленности, и может использоваться на уровне выпускников или в качестве справочного пособия для профессоров, исследователей и инженеров.

    Возобновляемые источники энергии Управление отходами Преобразование и хранение энергии Устойчивый транспорт Энергетические решения для глобального потепления

    О редакции

    Ибрагим Динсер - профессор машиностроения и директор программ факультета инженерии и прикладных наук Технологического института Университета Онтарио.Известный своими новаторскими работами, он является автором и соавтором множества книг и их глав, более 1000 рецензируемых журнальных и конференционных статей, а также множества технических отчетов. Он председательствовал на многих национальных и международных конференциях, симпозиумах, семинарах и технических совещаниях. Он является основателем и сопредседателем различных авторитетных международных конференций, в том числе Международного симпозиума по эксергии, энергетике и окружающей среде. Он прочитал более 300 программных и приглашенных лекций. Он является активным членом различных международных научных организаций и обществ, а также главным редактором International Journal of Energy Research, International Journal of Exergy и International Journal of Global Warming, а также заместителем редактора, региональным редактором и член редколлегии престижных международных журналов.Он является лауреатом нескольких наград за исследования, преподавание и оказание услуг, в том числе премию Premier's Research Excellence в Онтарио, Канада, в 2004 году. Он внес новаторский вклад в понимание и развитие эксергетического анализа передовых энергетических систем для своих так называемых пять основных столпов: (1) лучшая эффективность, (2) лучшая рентабельность, (3) лучшая окружающая среда, (4) лучшая устойчивость и (5) лучшая энергетическая безопасность. Он был председателем новой технической группы ASHRAE под названием Exergy Analysis for Sustainable Buildings.

    К. Озгур Колпан - доцент кафедры машиностроения Университета Докуз Эйлул. Его темы исследований включают термодинамический анализ, возобновляемые источники энергии, мультифизическое моделирование и экспериментальное определение характеристик топливных элементов. Он является соавтором 4 книг и глав в книгах и нескольких журнальных публикаций. Он участвовал в качестве технического председателя и члена оргкомитета в нескольких международных конференциях.

    М. Акиф Эзан - доцент кафедры машиностроения Университета Докуз Эйлул.Он получил докторскую степень. получил степень в том же университете в 2011 году. Его научные интересы - термодинамика, теплопередача и гидродинамика.

    Миллион лет в процессе становления: в Каппадокии открывается первый в мире подземный музей, высеченный в скале

    Регион Каппадокия - один из важнейших туристических центров Турции, и новый единственный в своем роде подземный музей из резных скал планирует добавить еще один элемент в этот и без того впечатляющий регион.

    Музей Каппадокии, расположенный недалеко от знаменитых «дымоходов фей» в районе Аванос, будет иметь пол, вырезанный из туфа, скалы, состоящей из вулканического пепла, который пролился дождем при извержениях горы Эрджиес, горы Хасан и горы Гюллю миллион лет назад.

    Строительство музея началось в январе после объявления конкурса Министерством культуры и туризма. Место встречи будет освещать анатолийскую историю посредством выставок этнографических и тематических работ, созданных в естественной подземной обстановке.

    В музее будет цельное ощущение органичности. Его крыша, покрытая эндемичными растениями, возвышается над открытой территорией площадью 50 000 квадратных метров и закрытой площадью 7 000 квадратных метров. В дополнение к выставочному залу площадью 1500 квадратных метров, здесь также будет многофункциональный конференц-зал, залы для просмотра документальных фильмов, игровые мастерские для детей и исследовательский центр.


    В музее, на крыше которого находится естественная среда, эндемичные растения могут расти на открытом пространстве площадью 50 000 квадратных метров и закрытом пространстве площадью 7 000 квадратных метров.

    Музей будет расположен всего в 15 минутах от самых посещаемых центров региона, таких как музей под открытым небом Гереме, Пашабаги, археологический памятник Зельве и замок Учхисар.

    Директор музея Невшехира и представитель Европейского музея года в Турции (EMYA) Мурат Гуляз сказал агентству Anadolu (AA), что музей внесет свой вклад в Каппадокию, область, где проживает уникальная культура, долины, покрытые волшебными дымоходами, подземные города. , а также культурное и религиозное наследие.

    «Единственный образец этой природной конструкции»

    Обсуждая продолжающийся сложный процесс резьбы для нового музея, Гуляз объяснил, что он будет одним из самых престижных музеев Турции и одним из самых уникальных в мире.

    Он подчеркнул, что после завершения строительства музей добавит привлекательности Каппадокии. «Наша цель - открыть для посетителей к 2019 году. Это будет один из самых важных музеев в мире. Он на 100% естественный и построен под землей.Это будет единственный в своем роде музей », - продолжил директор музея.

    Заявив, что будут представлены археологические и тематические экспозиции различных периодов и окаменелости, датируемые миллионы лет назад, Гуляз сообщил, что в музее есть естественный контроль температуры благодаря местным породам, а это означает, что энергия не будет тратиться на поддержание прохлады в летние месяцы или согреть зимой.

    Подразумевая, что музей будет одним из самых престижных музеев в мире, он сказал: «Это эко-музей, который находится в контакте с природой.На его крыше будут расти эндемичные растения, а внутри не использовалось железо или цемент. Это совершенно естественный и единственный в мире образец подобного музея. Температура в помещении будет 21 градус по Цельсию круглый год, потому что вулканический туф обеспечивает естественную изоляцию. В музее также будет выставка могил и останков. Погребальные ритуалы, начиная с доисторических веков и заканчивая последними годами Османской империи, будут представлены с археологическими находками и тематическими презентациями. Там также будет раздел естественной истории, посвященный Каппадокии и показывающий окаменелости, возраст которых составляет 12 миллионов лет.«

    Он также сказал, что их целевой аудиторией будут дети, которым, он уверен, музей очень понравится. «Мы поможем детям научиться любить природу и археологию. Одной из самых важных особенностей музея являются эндемичные растения на его крыше. Они как бы превращают его в эко-музей», - добавил он.

    Он также сказал, что ежегодно посещает множество музеев по всему миру в качестве представителя EMYA, но отметил, что до сих пор не видел ни одного, подобного музею Каппадокии.

    Kurtz Construction Company

    «Большое спасибо вам и вашей команде / персоналу за ремонт крыши нашего крыльца на этой неделе. Вы все РОК!»
    - Джилл К. - Гленсайд

    «Спасибо за быстрый ответ на наш звонок в службу поддержки. Это помогло избавиться от многих забот».
    - Марианна К. - Маунт Эйри

    «Большое спасибо за отличную работу. Двое мужчин были вежливы и проделали фантастическую работу.Поддерживайте отличную работу и репутацию ».
    - Bob S. - Roxborough, PA

    «Отличная работа. Спасибо.»
    - Реджинальд Р. - Хаверфорд, Пенсильвания

    «Я очень доволен работой Kurtz Construction. В течение последних нескольких месяцев работал над планированием с Джо Хьюзом, руководившим работой, и Карлом и Эриком, плотниками, и теперь бригада кровельщиков в доме выполняет свою работу. Мурат и его команда были потрясающими.Работа идет быстро, плавно, отлично выглядит. Это самые вежливые и тихие кровельщики, которых я когда-либо встречал (в некотором смысле, это мало что говорит, учитывая мой опыт работы с кровельщиками…), которые были так осторожны, как и я, во время этой работы. И при этом они не кричат ​​и ругаются постоянно.
    Все зоны, где им приходилось работать, разгружать, вывозить вещи и парковаться, остались нетронутыми. Завтра, когда взойдет солнце, мы увидим готовую работу, мы очень взволнованы. В конце их рабочего дня у меня была возможность пару раз поговорить с ними о работе, и они были такими милыми и действительно интересными людьми.Эта неделя была прекрасной возможностью улучшить мое впечатление о кровельщиках в целом, и теперь у меня потрясающее мнение о Курце.

    шт. Музыка, которую слушает команда, очень красивая и приятная, и они не играют ее на максимальной громкости, что, я уверен, оценят мои соседи. "
    - Джейн К. из Фэрмаунт, Филадельфия

    «Попробовав несколько разных местных кровельщиков, мы наконец остановились на Курце для нашей 125-летней шиферной крыши из Пенсильвании.Стив Курц хорошо осведомлен, честен и имеет специалистов для каждой проблемы, с которой вы столкнетесь. В дополнение к уходу за нашей крышей Курц также переделал потолок крыльца с помощью досок из бисера Azec, разметанных вручную, чтобы соответствовать сланцевым камням, и проследил утечку до точки, а не крыши или оконных проемов. Направляющий ремонт был идеальным. Я настоятельно рекомендую вам позвонить в Kurtz Construction и попросить Стива предложить вашу работу. Это будет недешево, но крыша из шифера, плотно прилегающая к погодным условиям, того стоит, и Стив не остановится, пока работа не будет сделана.Один из немногих известных мне подрядчиков, которые на самом деле заканчивают каждую работу, оставляют вашу собственность чистой и появляются, когда они говорят, что будут. Лучшее! »
    - Evelyn S. - West Mt. Airy, PA

    «В Kurtz всегда приятно иметь дело со всеми».
    - Эйлин Р. - Честнат-Хилл, Пенсильвания

    «Большое спасибо за отличную работу, которую ваши люди проделали на нашей крыше. Они были очень профессиональными и тщательными. Мы ценим ваш опыт и высокое качество вашей работы."
    - Крис и Кэти Х. - Дженкинтаун, Пенсильвания

    Murat Cuhadaroglu, Стамбул, Турция - Alcons Audio

    В то время как современные технологии объемного звучания делают действительно иммерсивный звук практичным для домашних кинотеатров, такие проекты подвергаются риску, если громкоговорители не могут обеспечить звук достаточно высокого качества. Это не было проблемой для стамбульского энтузиаста кино Мурата Кухадароглу, чья сделанная на заказ система домашнего кинотеатра использует громкоговорители Alcons для обеспечения высочайшего качества звука для аудиофилов.


    Мурат построил свой первый домашний кинотеатр в 2001 году, переехав в свой нынешний дом 10 лет назад, где он построил лучшую стереосистему 7.1 плюс стерео. В 2016 году он решил заменить его, убрав огромные двухканальные динамики и снова применив новейшие технологии.

    «Я могу слышать в фильмах новые звуки, которые я никогда раньше не слышал, а их интенсивность такая мощная, но чрезвычайно детализированная. Громкоговорители Alcons никогда не деформируются », Мурат Кухадароглу

    Он поговорил с Питером Монтулье, владельцем компании домашнего кинотеатра высокого класса Cineramax и самозваным« гуру кино ».Названный в честь спутников Сатурна, Петр настаивает на том, что каждая новая система должна быть лучше предыдущей. Потратив 6 миллионов долларов на развертывание в четырех кинотеатрах НИОКР с погружением, Cineramax выбрала Alcons C-series в качестве акустического решения высочайшего качества для системы Hyperion, которую он разработал для Мурата.

    «Ключевым аспектом новых иммерсивных звуковых форматов является создание связного, гладкого трехмерного звукового поля вокруг слушателя», - говорит Вальтер Фортмюллер из Walter Fortmüller SAVO, который поделился с проектом своими навыками акустических измерений и настройки системы.

    «Выдающиеся характеристики рассеивания серии C вместе с почти идеальным соответствием тембров означали, что мы можем добиться такого качества звука в любом месте. Вся зона прослушивания буквально становится «денежным сиденьем».

    старая звуковая система и дизайн комнаты

    Мюрат хотел, чтобы динамический запас и воздействие были достаточными, чтобы передать каждую часть даже самого насыщенного саундтрека к фильму. Во многих случаях это будет означать компрессионный драйвер / рупоры, но они всегда идут на компромисс в других областях.Напротив, запатентованная Alcons технология pro-tape обеспечивает динамический диапазон и SPL лучших конструкций компрессионных драйверов / рупоров с непревзойденной точностью и прозрачностью. «Это действительно лучшее из обоих миров», - говорит Уолтер.

    Система Alcons серии C для установки Мюрата включает три CR3 в двухканальной конфигурации для фронтальных каналов L-C-R, питаемых от двух четырехканальных контроллеров громкоговорителей с усилителем Sentinel 10. В десяти каналах объемного звучания используются эталонные динамики объемного звучания CRMS-SRIW, установленные в стенах комнаты, десять CRMSC-SRHOR используются в качестве верхнего уровня, а также четыре потолочных динамика CRMSC-SRIW.Объемные, верхние и потолочные динамики питаются от шести четырехканальных Sentinel 3.

    Sentinels и Trinnov Altitude

    «Это специальная установка 13.1.14, использующая четыре сабвуфера, обеспечивающая оптимальное отображение каналов для всех трех основных аудиоформатов 3D Immersive: Dolby Atmos, DTS: X и Auro 3D», - говорит Уолтер.

    Управление системой осуществляется через процессор Trinnov Altitude32, который подключается к Sentinel ALC через 16 каналов цифрового AES и 16 каналов симметричных аналоговых XLR-соединений, а также действует как переключатель видео для всех подключенных источников.Пользовательский интерфейс представляет собой клиент WiFi VNC, работающий на iPad, интегрированный с системой Crestron для централизованного управления всей установкой.

    «Это единственная в своем роде установка, которая раздвигает границы домашнего иммерсивного звука». , Вальтер Фортмюллер SAVO

    Благодаря технологии Alcons pro-tape звуковая подпись и тембр не меняются при динамических изменениях уровня звукового давления. Будь то фоновая музыка с низким уровнем громкости, рок-концерт или боевик, звук остается чистым и без заметных искажений.

    «Это единственная в своем роде установка, которая раздвигает границы домашнего иммерсивного звука, и я бы предпочел использовать колонки другой марки», - говорит Уолтер.

    Мурлаты крепления крыши: что это такое, из чего можно сделать, как правильно провести монтаж и крепление

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Scroll to top
