Одной из сложных строительных задач, требующей строгого соблюдения СНиП, является правильное прикрепление плит перекрытия к стенам. Точные расчеты важны в любом случае, так как характеристики перекрытия сильно зависят от материала стеновой конструкции, типа используемого бетонного покрытия и других условий. Несоблюдение правил может повредить несущие стены, снизить прочность здания и вызвать другие неблагоприятные последствия.

Назначение и использование плит

Для устройства межэтажных перекрытий используются различные виды железобетонных перекрытий. Их основная задача – перераспределить все нагрузки – от отделочных материалов и предметов быта на стены и фундаменты зданий. Они также используются для разделения этажей здания, разделения подвала и чердака.

Средняя и наиболее распространенная глубина опоры составляет 120 мм, что является самым распространенным значением в дизайнерских решениях, хотя точное значение зависит от многих факторов, таких как тип потолка и материал стен. увеличивать. В строительстве применяются следующие виды многопустотных листов, каждый из которых имеет свои особенности монтажа:

• плиты ПК с круглыми полостями,, обычно встречающаяся в малоэтажных конструкциях. Для их изготовления используется технология литья, создаются специальные формы.
• Современные полые листы PB изготавливаются с использованием безопасных методов формования.
• Легкая пустотелая плита является разновидностью ПБ. Толщина другая, 160мм вместо 220мм.
• Ребристый железобетон имеет продольные и поперечные ребра. Благодаря высокой прочности применяется в средах, где требуется высочайшая стойкость к механическим воздействиям.

В редких случаях для строительства зданий используют сплошные плиты без пустот. Они обладают очень высокой прочностью, но в то же время имеют большой вес, что затрудняет их использование в строительстве.

Методы поддержки ж/б плит

При выборе способа крепления учитывают назначение здания (жилое, общественное, промышленное), материал и толщину стен, нагрузки при эксплуатации здания, местные сейсмологические особенности. Один из трех основных способов устройства межэтажных перекрытий выбирается в зависимости от факторов:

• с обеих сторон. В этом случае в качестве опор используются две противоположные стены, на которые устанавливаются узкие боковые перекрытия. Это распространенный вариант в малоэтажном строительстве, обычно для этой цели используются железобетонные плиты ПК круглого сечения, типа 1шт, 2шт. Грузоподъемность достигает 800 кг/м2.
• Три стороны. В этом случае используются усиленные торцевые плиты, которые крепятся к П-образным конструкциям по углам здания. Для этого используются листы его типа РСТ грузоподъемностью 1600 кг/м2.
• со всех сторон. Этот метод используется, когда на потолок оказывается сильное давление, а края усиливаются по четырем углам. Если есть еще строения над основным существуют, этот метод также подходит. Четырехсторонняя установка не распространена в небольших зданиях.

Двухсторонний пол обычно подходит для небольших домов. В этом случае используются образцы округлого типа.

Оптимальная глубина погружения в опорную конструкцию

Его можно использовать для установки любых типов бетонных плит в качестве основания или для возведения стен из прочных материалов, таких как бетон, кирпич и крупные газобетонные блоки. Если материал стен имеет низкую плотность (например, пустотелые блоки из пенобетона или газоблоки), следует установить пояса.

Пластины следует укладывать по следующим правилам:

• При возведении сооружений глубина должна быть 50-90 мм. Если стены выполнены из крупных бетонных блоков прочностью М100 и выше, глубина помещения должна быть 50-90 мм.
• В зависимости от материала стен оптимальная глубина стен из кирпича или других видов колотого материала составляет 90-120 см.
• Стены, сложенные из материалов низкой плотности, прокатываются на глубину 100-150 мм.
• Для каменных поверхностей максимальная глубина составляет 150 мм.

Строительство может оказывать различное негативное воздействие на здания из-за нарушений норм и правил.

В этом случае недостаточная глубина может привести к разрушению гипсового слоя, что неизбежно приведет к повреждению внутренних кирпичей и панелей. Отсутствие достаточной прочности и устойчивости к нагрузкам снижает несущую способность. Это может привести к разрушению конструкции.

Это может привести к чрезмерной глубине объекта и неблагоприятным последствиям для здоровья посетителей. Мостики холода возникают из-за ослабления внутренней стенки, что снижает энергоэффективность. При увеличении уровня крепи нарушается распределение нагрузок внутри стен, в результате чего здание начинает разрушаться.

Определением наилучшей глубины опоры должен заниматься профессионал. Без специальных знаний и опыта невозможно определить точные идеальные значения. Данные, полученные в ходе расчета, являются важными параметрами.

• Какие нагрузки воздействуют на конструкцию здания?
• Каковы размеры и вес железобетонных плит? Ширина несущей стены?
• Звукоизоляционный материал при возведении стен, используется для звукоизоляции и теплоизоляции.
• Особенности монтажа пустотелых бетонных изделий.

Особенности монтажа пустотных ЖБИ

Межэтажные перекрытия делятся на два основных вида опалубочного (ОП) и безопалубочного (ПБ) формования. Различные технологии изготовления влияют на эксплуатационные и конструктивные особенности железобетонных перекрытий, от этого зависит способ их крепления к стенам.

При возведении строительных конструкций торцы ПК подвергаются высоким нагрузкам. Чем глубже опора, тем больше риск раздавить край плиты. Для предотвращения этого используется специальная вертикальная армирующая сетка, воспринимающая нагрузки от конструкции здания. По этой причине на строительной площадке нельзя резать плиты и часто бывает сложно подобрать изделия строго заданной длины. Одним из способов повышения прочности кромки и способности выдерживать нагрузки является заделка технических зазоров от кромки. Их заливают бетонным раствором прочностью не менее М200 или заделывают кирпичами.

Плиты ПБ, изготовленные по безбортной технологии, отличаются высокой прочностью кромок и выдерживают высокие нагрузки. Если воздействие не превышает допустимого уровня, плиту можно использовать длительное время без повреждений. Благодаря функции армирующего каркаса такие железобетонные изделия можно резать под любым углом. Это значительное преимущество перед традиционными плитками для ПК.

Из-за особенностей плиты ПБ ее нельзя использовать для трехсторонней установки. Не существует жесткого правила для величины опоры, но мы рекомендуем не превышать рекомендуемый уровень в 120 мм. Легкие изделия с уменьшенной толщиной укладываются так же, как и стандартные доски.

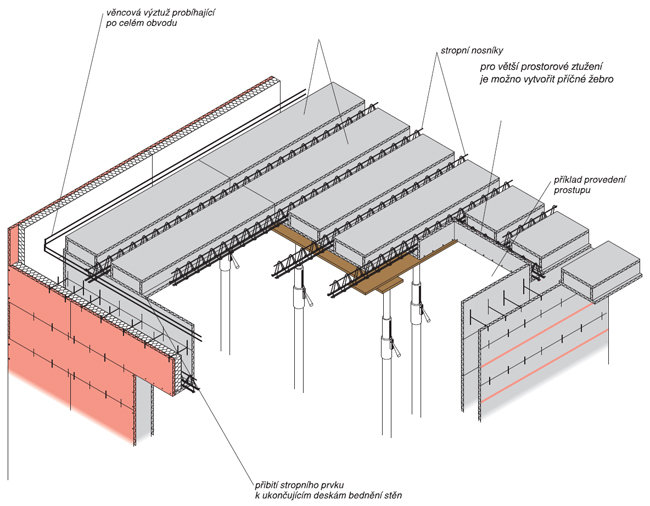

Монтаж монолитного армопояса

Для стен из пенобетона, газобетонных блоков и других менее плотных материалов перед укладкой плит перекрытия следует выполнить монолитный армопояс. Он устанавливается по периметру капитальной стены и его ширина равна ширине стены. Его установка выполняется по стандартным методикам. Устанавливается опалубка, в нее помещается арматурный каркас и заливается бетонный раствор.

При установке армопояса важно соблюдать следующие требования:

• Оптимальная высота 20-40 см, но она не должна быть меньше высоты используемых для кладки газобетонных или пенобетонных блоков.

• Толщина ребер жесткости, используемых в каркасе, не менее 8 мм. Каркас можно зафиксировать с помощью сварки или плетения из жесткой проволоки.

• Самая высокая марка бетона для создания армирующего пояса – В15 или выше и должна соответствовать марке раствора, используемого для кладки.

Арматурные пояса предназначены для равномерного распределения нагрузок от уложенных плит на несущие конструкции и фундаменты. Добавляет прочности строящимся зданиям и уменьшает площадь стен, чтобы предотвратить преждевременное разрушение. Для надежной фиксации потолка устанавливаются армирующие крепления. Поскольку это холодное здание, требуется дополнительное утепление. Плиты можно устанавливать только после окончательного высыхания монолитного бетонного пояса.

Проектирование опорных узлов для плит перекрытия

Точки крепления находятся там, где пластина встречается с опорной конструкцией, и являются точками крепления вертикально и горизонтально расположенных опорных конструкций.

От правильности ее выполнения во многом зависит прочность и надежность конструкции. Плиты перекрытий крепятся к стенам усиленными армированными швами и бетонным раствором.

При установке эталонных узлов важно соблюдать необходимые требования:

• Края плит не прилегают к кладке и неизбежно оставляют пустоты.

• Между потолком и кладкой укладывается слой утеплителя для предотвращения возникновения мостиков холода.

• Вкладыш прикреплен к полому отверстию, чтобы уменьшить потенциальные потери тепла.

• Арматура монолитного пояса приваривается к арматуре бетонной плиты для обеспечения прочного соединения.

Количество и расположение узлов зависит от того, как расположены пластины на несущей конструкции. Если они опираются с двух сторон, узлы размещают на поперечной стене, на которой находится узкая сторона плиты. Если монтаж осуществляется с трех или четырех сторон, опорные узлы выполняются из железобетонных изделий как в поперечном, так и в продольном направлении.

При черчении здания сразу рассчитываются нагрузки, действующие соответственно на стены и потолок, и определяются все особенности установки опорных узлов. После установки конструкции тщательно загерметизируйте все швы, чтобы предотвратить потери тепла.

Пример правильного опирания

Соответствующие глубины опирания плит также рассчитываются на этапе проектирования в зависимости от используемых материалов, величины нагрузок и т. д. Глубина рассчитывается так, чтобы плита не ломалась и не оказывала отрицательного воздействия на несущую стену.

Например, если установить плиту перекрытия к стене из крупных керамических блоков, общая толщина несущей конструкции составит 380 мм. Пустотные плиты используются со стандартной глубиной опоры стены 120 мм. Убедитесь, что осталось пустое пространство с воздушным зазором.

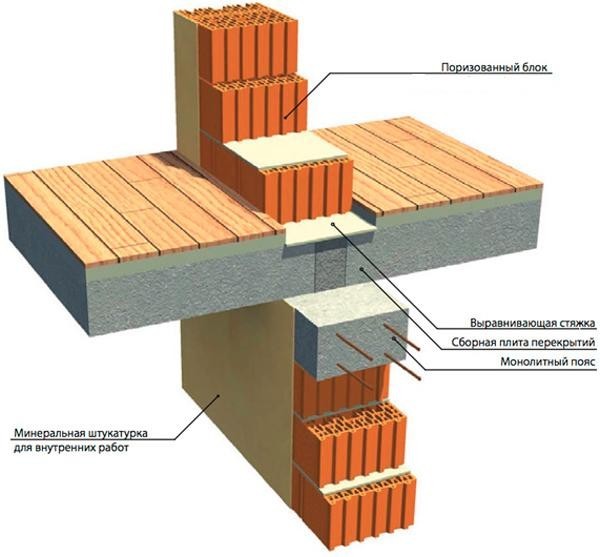

Стена будет иметь следующую структуру:

Железобетонные плиты крепятся к бетонным арматурным поясам для обеспечения несущей прочности и равномерного распределения нагрузок. В результате перекрытие ложится на прочное основание, а глубина идеальна для использования как можно дольше без повреждений. Правильная установка потолков необходима для долговечности и надежности здания. условие.

Как опирать сборные плиты перекрытия

Назрела тема для этой статьи – уж очень много ошибок допускают строители.

Что представляет собой сборная плита (пустотная или ребристая)? Это прежде всего армированная железобетонная конструкция, рассчитанная на определенную работу. Любой железобетон может работать только при такой схеме, когда напряжения в нем может подхватить рабочая арматура.

В сборных плитах рабочая арматура расположена только в нижней зоне плиты и только вдоль плиты. Что это значит? Это значит, что плита без разрушения может изгибаться только в продольном направлении и только так, чтобы изгиб плиты был направлен вниз.

Как видно из рисунка, когда плита изгибается, ее нижняя часть растягивается, и арматура при этом подхватывает это напряжение растяжения, т. к. бетон на это не способен. Бетон без арматуры при изгибе будет только трещать и разрушаться. При малейшем изгибе нам нужно устанавливать арматуру, которая будет брать растягивающие напряжения изгиба на себя.

Теперь вернемся к сборным плитам. Мы знаем, что рабочая арматура плиты расположена только вдоль плиты и только у ее нижней грани.

Рассмотрим ниже различные ситуации опирания плит перекрытия.

Как можно опирать сборные плиты перекрытия

1) Классический способ опирания плиты: по двум сторонам.

Здесь все выдержано в лучших традициях: плита изгибается под весом нагрузки, рабочая арматура подхватывает напряжения изгиба, и если нагрузка не превышает несущей плиты, никакого разрушения не происходит – все работает по плану.

2) Опирание плиты по трем сторонам (двум коротким и одной длинной).

Этот способ опирания называется еще опиранием с задвижкой плиты на стену. Его допускается применять, когда по ширине пролета плиты не размещаются, а монолитный участок делать нецелесообразно. По сравнению с предыдущим вариантом этот вариант для работы плиты похуже, но в принципе, он не запрещен. Главное помнить: желательно плиту по длинной стороне не заводить в стену глубже, чем на высоту плиты (при высоте плиты 220 мм плиту не опирать глубже, чем на 220 мм), чтобы не образовалось защемление. Что такое защемление, и чем оно вредно для сборных плит, будет рассмотрено в статье чуть дальше.

В данном случае изгибается не вся плита, а только свободный ее край. Но все равно при этом в работу вступает продольная рабочая арматура и подхватывает растягивающие напряжения – просто не во всей плите, а в ее части.

Как нельзя опирать сборные плиты перекрытия

1) Опирание плиты по двум длинным сторонам.

Как мы помним, рабочая арматура в плите есть только в продольном направлении. В поперечном направлении есть только незначительная сетка, которая может воспринять нагрузку от собственного веса плиты на периоде монтажа (когда петля поднимается краном за четыре петли). И если мы обопрем плиту по двум длинным сторонам, под нагрузкой она начнет изгибаться как на рисунке, и просто не будет достаточной площади арматуры в этом направлении – плита начнет трещать. На начальном этапе нагрузку сможет воспринять имеющаяся сетка, но (повторюсь), площадь арматуры этой сетки рассчитан только на собственный вес плиты.

2) Устройство дополнительной опоры в пролете плиты.

Нужно запомнить раз и навсегда: сборные плиты работают исключительно как однопролетные. Если где-то в пролете появляется стена или колонна, происходит то, что показано на рисунке выше. Плита между опорами изгибается вниз, а над опорой происходит выгиб в противоположную сторону – с растянутой зоной вверху. Но в верхней зоне плиты у нас нет рабочей арматуры, и нам нечем воспринять растягивающие напряжения изгиба. В итоге, появляются трещины в верхней зоне плиты, как показано на рисунке. Это может быть всего одна трещина, но ее достаточно будет, чтобы со временем или сразу привести к аварийному состоянию.

3) Опирание сборной плиты на две стены с выносом части плиты в виде балкона (консоли).

Эта ситуация примерно такая же, как в предыдущем случае. Верхней арматуры нет, воспринять растяжение нечем. Чем больше длина консоли и чем больше нагрузка на ней (особенно на краю), тем быстрее произойдет разрушение.

Свес плиты в другом направлении будет таким же аварийным, как и показанный на рисунке.

4) Опирание сборной плиты на колонны (точечные опоры).

Если вы захотите опереть плиту не на стены или балки, а прямо на колонны, запомните: этого делать нельзя. Принцип работы арматуры в железобетоне следующий: растянутая арматура в плите работает только тогда, когда ее концы заведены на опору. Если под краем плиты (и под концом арматурного стержня) опоры нет, такая арматура превращается в бесполезный балласт.

На картинке мы видим вариант опирания плиты на 4 колонны. Во-первых, плита прогибается не только в продольном, но и в поперечном направлении – а как мы выяснили из пункта 1, в таком случае могут образоваться трещины. Но это не самое страшное – эти трещины просто не успеют образоваться из-за аварийной ситуации в другом направлении. Итак, во-вторых, на опору у нас попадают всего две крайние арматурины, остальные «зависли в воздухе» и в работу не включаются. А это значит, что площадь рабочей арматуры в плите уменьшилась во много раз в сравнении с требуемой. Естественно, такая плита будет стремиться разрушиться.

Лучшим выходом из такой ситуации будет устройство балок в нужном месте опирания плиты – между близко расположенными колоннами.

5) Защемление сборной плиты перекрытия.

Что такое защемление? В случае опирания плит перекрытия – это заведение плиты на стену более, чем на величину высоты сечения плиты и пригруз сверху стеной. Дело в том, что защемленные плиты работают совсем не так, как шарнирно опирающиеся. Все сборные плиты рассчитаны на шарнирное опирание (когда плита, прогинаясь, как бы поворачивается на опоре). В нормативных документах по сборным плитам четко оговорена глубина опирания, и она не должна быть не только меньше указанной – ее нельзя делать слишком большой.

Рассмотрим на рисунке, к чему приводит защемление плиты на опоре.

При шарнирном опирании плита просто поворачивается чуток на опоре и растягивается в нижней зоне – там и срабатывает нижняя рабочая арматура.

При защемлении плита слишком глубоко заведена, чтобы провернуться, в итоге она изгибается хитрым образом, когда в центре оказывается растянутой нижняя зона плиты, а у опор – верхняя. А в этой верхней зоне у нас нет достаточно арматуры, чтобы воспринять растягивающие усилия. В итоге, образуются трещины, которые особенно опасны тем, что их не видно (они скрыты под полом), но со временем они расширяются и приводят к аварийному состоянию.

Я надеюсь, данная статья наглядно продемонстрировала, как можно опирать сборные (пустотные, ребристые и полнотелые) плиты, а как нельзя.
