На что опираются плиты перекрытия: Минимальное опирание плит перекрытия на стену

Как опирать сборные плиты перекрытия

Назрела тема для этой статьи – уж очень много ошибок допускают строители.

Что представляет собой сборная плита (пустотная или ребристая)? Это прежде всего армированная железобетонная конструкция, рассчитанная на определенную работу. Любой железобетон может работать только при такой схеме, когда напряжения в нем может подхватить рабочая арматура.

В сборных плитах рабочая арматура расположена только в нижней зоне плиты и только вдоль плиты. Что это значит? Это значит, что плита без разрушения может изгибаться только в продольном направлении и только так, чтобы изгиб плиты был направлен вниз.

Как видно из рисунка, когда плита изгибается, ее нижняя часть растягивается, и арматура при этом подхватывает это напряжение растяжения, т.к. бетон на это не способен. Бетон без арматуры при изгибе будет только трещать и разрушаться. При малейшем изгибе нам нужно устанавливать арматуру, которая будет брать растягивающие напряжения изгиба на себя.

Теперь вернемся к сборным плитам. Мы знаем, что рабочая арматура плиты расположена только вдоль плиты и только у ее нижней грани.

Рассмотрим ниже различные ситуации опирания плит перекрытия.

Как можно опирать сборные плиты перекрытия

1) Классический способ опирания плиты: по двум сторонам.

Здесь все выдержано в лучших традициях: плита изгибается под весом нагрузки, рабочая арматура подхватывает напряжения изгиба, и если нагрузка не превышает несущей плиты, никакого разрушения не происходит – все работает по плану.

2) Опирание плиты по трем сторонам (двум коротким и одной длинной).

Этот способ опирания называется еще опиранием с задвижкой плиты на стену. Его допускается применять, когда по ширине пролета плиты не размещаются, а монолитный участок делать нецелесообразно. По сравнению с предыдущим вариантом этот вариант для работы плиты похуже, но в принципе, он не запрещен. Главное помнить: желательно плиту по длинной стороне не заводить в стену глубже, чем на высоту плиты (при высоте плиты 220 мм плиту не опирать глубже, чем на 220 мм), чтобы не образовалось защемление. Что такое защемление, и чем оно вредно для сборных плит, будет рассмотрено в статье чуть дальше.

В данном случае изгибается не вся плита, а только свободный ее край. Но все равно при этом в работу вступает продольная рабочая арматура и подхватывает растягивающие напряжения – просто не во всей плите, а в ее части.

Как нельзя опирать сборные плиты перекрытия

1) Опирание плиты по двум длинным сторонам.

Как мы помним, рабочая арматура в плите есть только в продольном направлении. В поперечном направлении есть только незначительная сетка, которая может воспринять нагрузку от собственного веса плиты на периоде монтажа (когда петля поднимается краном за четыре петли). И если мы обопрем плиту по двум длинным сторонам, под нагрузкой она начнет изгибаться как на рисунке, и просто не будет достаточной площади арматуры в этом направлении – плита начнет трещать. На начальном этапе нагрузку сможет воспринять имеющаяся сетка, но (повторюсь), площадь арматуры этой сетки рассчитан только на собственный вес плиты.

2) Устройство дополнительной опоры в пролете плиты.

Нужно запомнить раз и навсегда: сборные плиты работают исключительно как однопролетные. Если где-то в пролете появляется стена или колонна, происходит то, что показано на рисунке выше. Плита между опорами изгибается вниз, а над опорой происходит выгиб в противоположную сторону – с растянутой зоной вверху. Но в верхней зоне плиты у нас нет рабочей арматуры, и нам нечем воспринять растягивающие напряжения изгиба. В итоге, появляются трещины в верхней зоне плиты, как показано на рисунке. Это может быть всего одна трещина, но ее достаточно будет, чтобы со временем или сразу привести к аварийному состоянию.

3) Опирание сборной плиты на две стены с выносом части плиты в виде балкона (консоли).

Эта ситуация примерно такая же, как в предыдущем случае. Верхней арматуры нет, воспринять растяжение нечем. Чем больше длина консоли и чем больше нагрузка на ней (особенно на краю), тем быстрее произойдет разрушение.

Свес плиты в другом направлении будет таким же аварийным, как и показанный на рисунке.

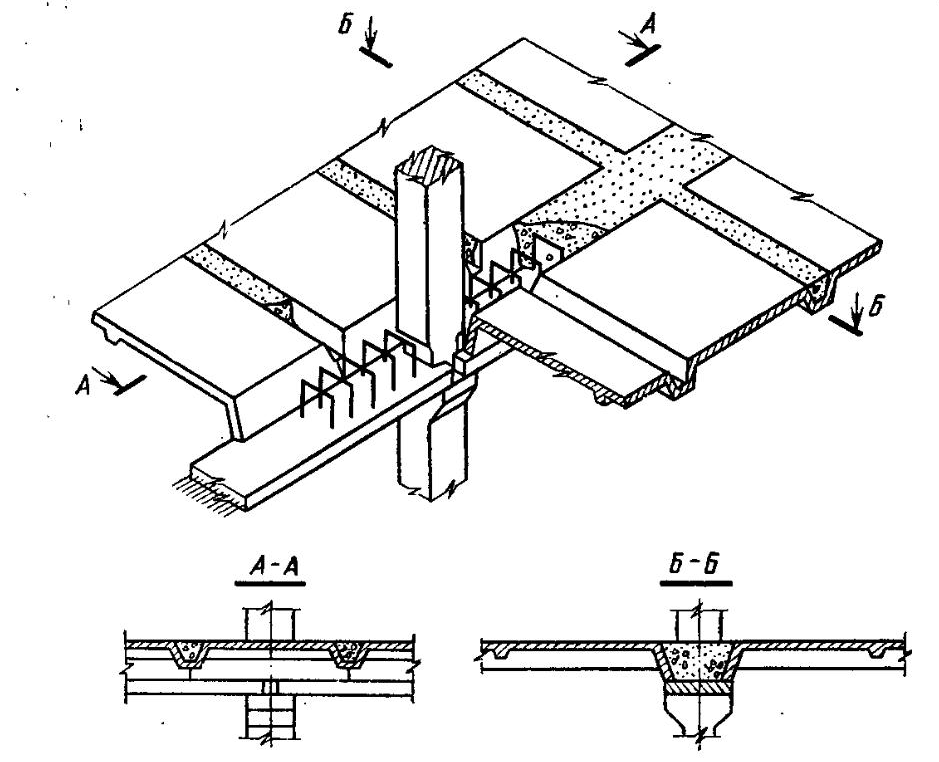

4) Опирание сборной плиты на колонны (точечные опоры).

Если вы захотите опереть плиту не на стены или балки, а прямо на колонны, запомните: этого делать нельзя. Принцип работы арматуры в железобетоне следующий: растянутая арматура в плите работает только тогда, когда ее концы заведены на опору. Если под краем плиты (и под концом арматурного стержня) опоры нет, такая арматура превращается в бесполезный балласт.

На картинке мы видим вариант опирания плиты на 4 колонны. Во-первых, плита прогибается не только в продольном, но и в поперечном направлении – а как мы выяснили из пункта 1, в таком случае могут образоваться трещины. Но это не самое страшное – эти трещины просто не успеют образоваться из-за аварийной ситуации в другом направлении. Итак, во-вторых, на опору у нас попадают всего две крайние арматурины, остальные «зависли в воздухе» и в работу не включаются. А это значит, что площадь рабочей арматуры в плите уменьшилась во много раз в сравнении с требуемой. Естественно, такая плита будет стремиться разрушиться.

Лучшим выходом из такой ситуации будет устройство балок в нужном месте опирания плиты – между близко расположенными колоннами.

5) Защемление сборной плиты перекрытия.

Что такое защемление? В случае опирания плит перекрытия – это заведение плиты на стену более, чем на величину высоты сечения плиты и пригруз сверху стеной. Дело в том, что защемленные плиты работают совсем не так, как шарнирно опирающиеся. Все сборные плиты рассчитаны на шарнирное опирание (когда плита, прогинаясь, как бы поворачивается на опоре). В нормативных документах по сборным плитам четко оговорена глубина опирания, и она не должна быть не только меньше указанной – ее нельзя делать слишком большой.

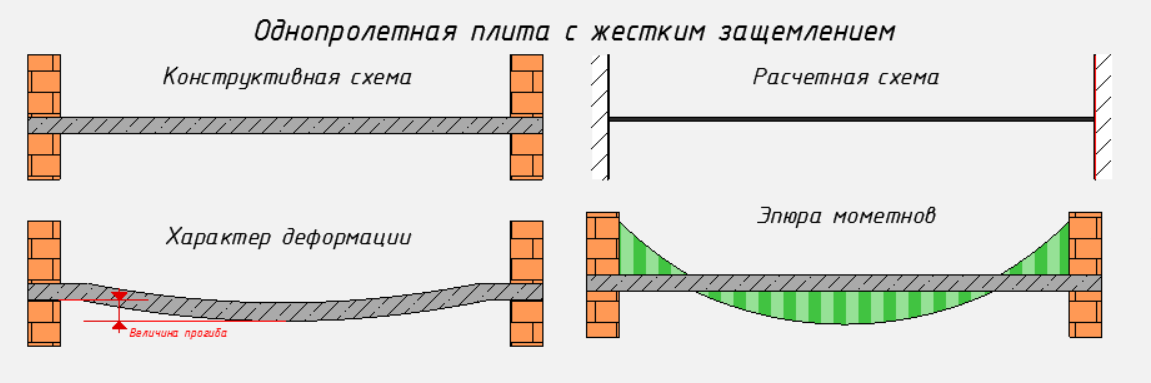

Рассмотрим на рисунке, к чему приводит защемление плиты на опоре.

При шарнирном опирании плита просто поворачивается чуток на опоре и растягивается в нижней зоне – там и срабатывает нижняя рабочая арматура.

При защемлении плита слишком глубоко заведена, чтобы провернуться, в итоге она изгибается хитрым образом, когда в центре оказывается растянутой нижняя зона плиты, а у опор – верхняя. А в этой верхней зоне у нас нет достаточно арматуры, чтобы воспринять растягивающие усилия. В итоге, образуются трещины, которые особенно опасны тем, что их не видно (они скрыты под полом), но со временем они расширяются и приводят к аварийному состоянию.

Я надеюсь, данная статья наглядно продемонстрировала, как можно опирать сборные (пустотные, ребристые и полнотелые) плиты, а как нельзя.

Опора плиты перекрытия на стену — Статьи — Эскада

Одной из сложных строительных задач, при решении которой требуется строгое соблюдение СНиП, является правильная опора плиты перекрытия на стену. Особенности укладки во многом зависят от материала стеновых конструкций, он используемого типа железобетонных плит и других условий, во всех случаях важен точный расчет. Несоблюдение правил может привести к повреждению несущих стен, снижению прочности постройки и другим негативным последствиям.

Назначение и использование плит

Для установки межэтажных перекрытий используют армированные железобетонные плиты различных типов. Их основная задача – перераспределение всех нагрузок от отделочных материалов и предметов домашней обстановки на стены и фундамент здания. Также они используются для разделения постройки на этажи, отделение подвала и чердака.

Средняя, наиболее распространенная глубина опирания равна 120 мм – именно такое значение чаще всего встречается в проектных решениях, однако конкретное значение будет зависеть от множества факторов, в том числе от вида перекрытий и материала стен. В строительстве применяются следующие разновидности многопустотных плит, у каждой из них есть свои особенности монтажа:

• Круглопустотные плиты ПК, широко распространенные в малоэтажном строительстве.
  Для их изготовления используется опалубочная технология, изготавливается опалубка особой формы.
• Более современные пустотные плиты ПБ, изготовленные по технологии безопалубочного формования.
• Облегченные пустотные – одна из разновидностей ПБ плит. Они отличаются уменьшенной толщиной – она составляет 160 мм вместо 220.
• Ребристые железобетонные, снабженные ребрами продольного и поперечного направления. Они обладают повышенной прочностью, поэтому используются в условиях, где требуется наиболее высокая стойкость к механическому воздействию.

В редких случаях при постройке зданий применяются цельные плиты, не имеющие воздушных пустот. Они обладают очень высокой прочностью, но при этом имеют большой вес, что затрудняет их использование в строительстве.

Способы опирания ж/б плит

При выборе способа опирания учитывается назначение здания (оно может быть жилым, общественным, производственным), материал и толщина стен, нагрузки во время эксплуатации здания, а также сейсмологические особенности района.

В соответствии со многими факторами выбирается одни из трех основных способов опирания межэтажных перекрытий:

• По двум сторонам. В этом случае в качестве опоры используются две противоположно расположенные стены, перекрытия устанавливаются на них узкими сторонами. Это распространенный вариант для малоэтажного строительства, обычно для этой цели используются круглопустотные железобетонные плиты типов ПК, 1ПК, 2ПК. Их несущая способность достигает 800 кг/м².
• По трем сторонам. В этом случае используются плиты с усиленным торцовым армированием, их монтируют на П-образные конструкции в угловых частях построек. Для этой цели используются плиты типа ПКТ с несущей способностью 1600 кг/м².
• По четырем сторонам. Этот способ используется, если перекрытию предстоит выдерживать постоянную высокую нагрузку, оно снабжается торцевым армированием по всем сторонам. Также оно применяется, если планируется возводить дополнительные надстройки. Для этой цели используются ПКК, такой способ практически не используется для строительства малоэтажных построек.

Наиболее распространённый вариант при возведении малоэтажных зданий – установка перекрытия по двум сторонам, при этом используются изделия с круглой и овальной формой пустот.

Оптимальная глубина заведения на несущие конструкции

Железобетонные плиты любого типа монтируются на основание или на несущие стены, сложенные из прочных материалов: бетона, кирпича, крупноформатных газобетонных и пенобетонных блоков. Если стеновой материал имеет невысокий показатель плотности (например, пустотный блок из пенобетона или газобетона) то потребуется дополнительно устанавливать армирующий пояс.

В зависимости от материала и конструкции стен установлены следующие нормативы глубины заведения межэтажных плит:

• Если стены сложены из крупноформатных бетонных блоков с прочностью не ниже М100, то глубина заведения должна составлять от 50 до 90 мм.
• Для стен из кирпича и других видов мелкоштучных материалов оптимальная глубина составит 90-120 мм.
• Если стена сложена из материала низкой плотности, межэтажные политы заводятся на глубину от 100 до 150 мм.
• Если стены выполнены из натурального камня, глубина – до 150 мм.

Нарушение установленных нормативов приводит к различным негативным последствиям для построенного здания. Если глубина окажется недостаточной, это станет причиной разрушения штукатурного слоя, неизбежно будет повреждена внутренняя кирпичная кладка или панели. Снижается несущая способность, так как она не имеет достаточно прочной опоры. В итоге это может даже стать причиной обрушения.

Однако чрезмерная глубина заведения тоже в итоге дает негативные последствия. Снижается прочность внешней стены, к тому же возникают мостики холода, в результате ухудшается энергоэффективность. Увеличенная глубина опирания приводит к нарушению распределения нагрузок внутри стены, в итоге постройка постепенно начнет разрушаться.

Для расчета оптимальной глубины опирания необходимо привлекать специалистов, без специальных знаний и опыта невозможно получить точное оптимальное значение. Во время расчетов используются следующие важные параметры:

• Нагрузки, которые будут оказываться на стены и перекрытия при эксплуатации здания.
• Размеры и вес используемых железобетонных плит.
• Толщина несущих стен.
• Использование тепло- и звукоизоляционных слоев в конструкции стен.

Особенности монтажа пустотных ЖБИ

Межэтажные плиты делятся на два основных типа: опалубочного (ПК) и безопалубочного (ПБ) формования. Разная технология изготовления влияет на рабочие характеристики и конструктивные особенности ЖБ перекрытий, от этого также зависит способ монтажа на стены.

Высокая нагрузка при возведении строительных конструкций будет оказываться на торцевые части ПК: чем глубже опирания, тем выше риск, что торец плиты будет раздавлен. Чтобы этого не допустить, используются специальные вертикальные армирующие сетки, которые принимают на себя нагрузки от строительных конструкций. Из-за этого плиты нельзя резать на объекте строительства, нередко возникают сложности с подбором изделий строго определенной длины. Одним из способов увеличения прочности торцов и их способности противостоять нагрузкам является заполнение технологических пустот с краев. Их либо заполняют бетонным раствором прочностью не ниже М200, либо заделывают кирпичом.

Плиты ПБ, изготовленные по безопалубочной технологии, отличаются большей прочностью торцевых участков, они способны выдерживать значительные нагрузки. Если воздействие не превышает допустимого уровня, плиты способны служить долго без каких-либо повреждений. Благодаря особенностям армирующего каркаса, такие ж/б изделия можно разрезать под любым углом, в этом их важное преимущество перед традиционными плитами ПК.

Плиты ПБ никогда не используются для монтажа по трем сторонам, это связано с особенностями их структуры. Глубина опирания не имеет строгой регламентации, но лучше не допускать превышения рекомендованного уровня в 120 мм. Облегченные изделия уменьшенной толщины укладываются по тому же принципу, что и стандартные плиты.

Монтаж монолитного армопояса

Для стен из пенобетона, газобетонных блоков и других материалов с невысокой плотностью обязательно создание монолитного армопояса перед укладкой межэтажных плит перекрытия. Он устанавливается по всему периметру капитальных стен, его ширина равняется ширине стены. Его установка проводится по стандартной технологии: монтируется опалубка, в нее укладывается арматурный каркас, заливается бетонный раствор.

При установке армопояса важно соблюдать следующие требования:

• Оптимальная высота составляет 20-40 см, в любом случае она должна быть не меньше высоты используемого для кладки газобетонного или пенобетонного блока.
• Толщина арматуры, используемой для каркаса, составляет не менее 8 мм. Каркас скрепляется при помощи варки, также может использоваться жесткая вязка проволокой.
• Оптимальная марка бетона для создания армирующего пояса – не ниже В15, она должна соответствовать марке раствора, используемого для кладки.

Армирующий пояс предназначен для равномерного распределения нагрузки от уложенных плит на несущие конструкции и фундамент. Он обеспечивает прочность возводимого здания и предотвращает его преждевременное разрушение из-за сниженной площади стен. В нем устанавливаются арматурные крепления, которые обеспечивают надежную фиксацию перекрытий. Поскольку он представляет собой холодную конструкцию, необходимо позаботиться о дополнительной теплоизоляции. Плиту можно устанавливать только после окончательного высыхания монолитного бетонного пояса.

Конструкция узлов опирания плит перекрытия

Узел опирания – это место соединения плиты с несущей конструкцией, точка скрепления вертикально и горизонтально расположенной несущей конструкции. От правильности ее выполнения во многом зависит прочность и надежность строения. Плита перекрытия фиксируется на стене с помощью жесткого армирующего соединения и бетонного раствора.

При монтаже узлов опирания важно следовать необходимым требованиям:

• Торцевая сторона плиты не примыкает к кладке вплотную, обязательно оставляется воздушная прослойка.
• Между перекрытием и кладкой помещается слой теплоизоляции для предотвращения возникновения мостика холода.
• В пустотные отверстия устанавливаются вкладыши, чтобы снизить возможные потери тепла.
• Арматура монолитного пояса сваривается с арматурой бетонных плит, в результате образуется прочное жесткое соединение.

Количество и расположение узлов зависит от способа расположения плиты на несущей конструкции. Если они опираются по двум сторонам, узлы обустраиваются на поперечных стенах где располагаются узкие стороны плит. Если монтаж проводится по трём или по четырем сторонам, узлы опирания выполнят и на поперечных, и на продольных сторонах железобетонных изделий. При подготовке проекта здания сразу рассчитываются нагрузки, воздействующие на стены и перекрытия, соответственно, определяются все особенности монтажа узлов опирания. После установки конструкций все швы тщательно заделываются для предотвращения теплопотерь.

Пример правильного опирания

Еще на стадии проектировки рассчитывается подходящая глубина опирания плиты в соответствии с используемыми материалами, величиной нагрузок и другими параметрами. Глубина рассчитывается так, чтобы не допустить разрывов плиты и предотвратить возможное негативное воздействие на несущие стены.

Для примера рассмотрим установку плиты перекрытия на стену, сложенную из крупноформатного керамического блока, общая толщина несущей конструкции составляет 380 мм. Используется пустотная плита, глубина опирания на стену составит стандартные 120 мм. Обязательно предусматривается пустое пространство, в котором останется воздушная прослойка.

Стена будет иметь следующую структуру:

• Пустотелый крупноформатный керамический кирпич.
• Слой утеплителя.
• Воздушная прослойка.
• Плита перекрытия, сверху и снизу защищенная слоем рубероида для изоляции.

Железобетонная плита устанавливается на бетонный армирующий пояс, обеспечивающий прочность опоры и равномерное распределение нагрузок. В результате перекрытие будет установлено на прочное основание, а глубина будет оптимальной для максимально долгого использования без повреждений. Правильный монтаж перекрытий – необходимое условие долговечности и надёжности любого здания.

Плита перекрытия — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 18 января 2021

См. полная история

Термин «плита перекрытия » обычно относится к полу, который был сформирован с использованием бетона (и, как правило, стальной арматуры) и может являться частью конструкции здания. Он может образовывать пол подвала, на уровне земли или на верхних уровнях. Обычно он армируется либо арматурой, либо стальной фиброй, и может быть изготовлен на месте или изготовлен заранее. Пол, сделанный из дерева или другого материала, не относится к категории 9.0011 плита перекрытия .

Бетонные плиты, образующие цокольный этаж здания, могут опираться либо на балки (называемые подвесными плитами), либо опираться непосредственно на основание (например, с помощью жесткого сердечника), называемые «опорными плитами».

Когда бетонная плита является частью конструкции крыши здания, ее обычно называют «кровельной плитой».

Термин « плита перекрытия » относится к готовому результату, но способов его достижения множество, а это означает, что существуют различные типы конструкций плит перекрытия. Важным моментом является то, что его можно назвать « плита перекрытия ‘, независимо от ее формы и включения в нее других материалов.

Плита перекрытия может быть:

• Горизонтальная плоская бетонная конструкция (обычно минимальной толщины 100 мм), поддерживаемая с двух или более сторон бетонными или стальными балками. Нижняя сторона уложенного бетона (если это верхний этаж) будет видна, если смотреть с нижнего этажа, и на ней могут быть следы опалубки (или опалубки), которая использовалась для обеспечения временной поддержки.
• Горизонтальная плоская бетонная плита, поддерживаемая профилированными стальными ребристыми листами (настилом). Сталь обеспечивает армирование, а также временную и постоянную поддержку бетона. При взгляде снизу виден стальной потолок (или софит), в котором могут быть углубления для ангаров, поддерживающих воздуховоды и другие коммуникации. Такие плиты часто называют «композитными», поскольку результирующая структурная эффективность плиты перекрытия выше, чем суммарная эффективность стали и бетона.
• Вафельная плита образуется при заливке бетоном ряда пластиковых опалубок, в результате чего на нижней стороне плиты образуется форма в виде ящика для яиц (наподобие вафли). Хотя такие конструкции обычно могут иметь толщину 500 мм и более, полые области делают конструкцию более легкой, экономичной и более структурно эффективной.
• Горизонтальная плоская бетонная верхняя часть, которая была залита на месте поверх балки и блочного основания или конструкции с полыми ребрами, которая включает арматуру.
• Сборная бетонная плита, поддерживаемая стальным каркасом (особенно в высотном здании).

Для получения дополнительной информации о различных типах плит перекрытий и прочитайте статью о бетонных плитах в зданиях.

• Фундаменты зданий.
• Монолитный бетон.
• Ячеистый ростверк.
• Бетон.
• Бетонные плиты в зданиях.
• Палуба.
• Полы в жилых помещениях: Часть 1: Конструкция, изоляция и гидроизоляция.
• Готовый уровень пола.
• Плавающие полы в зданиях.
• Фундаменты.
• Подложка фундамента.
• Эластичный пол.
• Резиновое напольное покрытие.
• Ленточный фундамент.
• Черный пол.
• Типы пола.
• Типы ростверка.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Бетонные плиты толщиной

Важный момент

Знакомство с конструкцией плит

• Бетонная плита представляет собой горизонтальную поверхность жилого или коммерческого здания, фабрики, квартиры и т. д.
• Толщина армированной сталью плиты составляет около 100-500 мм . Эти типы плит используются для потолков и полов.
• Менее тонкие плиты используются для устройства наружного мощения .
• Иногда в жилом или коммерческом здании толстая бетонная плита построен непосредственно в недрах . Эти типы плит обычно классифицируются под номером как опорные плиты под номером .

Также читайте: Лестница для рыбы | Что такое рыбная лестница | Типы рыбной лестницы | Рыболовные лестницы в плотинах

Что такое плитная конструкция?

Процесс изготовления плиты следующий. Это-

• Подготовка опалубки
• Подготовка основания плит
• Арматурная партия
• Заливка, компактная и бетонная отделка
• Отверждение бетона и снятие опалубки

№1.

Подготовка опалубки

• Опалубка является каркасом для бетонной плиты , и необходимо проверить размеры в соответствии со строительным планом, чтобы правильно установить опалубку .
• Опалубка нуждается в правильном размещении, чтобы выдерживать значительные нагрузка бетона, утечки и другие необходимые требования.
• Высота опалубки должна быть на уровне верхней части бетонной плиты, чтобы отделка поверхности соответствовала верхней части опалубки .

#2. Подготовка основания плиты

• Очень важно правильно установить основу плиты, потому что вся плита опирается на нее в исходном состоянии.
• Дорожное покрытие подходит для основания плитного основания.

Также прочтите: Что такое вафельная плита| Детали вафельной плиты | Преимущества и недостатки вафельной плиты | Дизайн вафельной плиты | Строительство вафельной плиты

№3.

Установка арматуры

• Армирование предотвращает растрескивание плиты , коробление и обрушение. Он полностью несет прочность на растяжение конструкции.

#4. Заливка, компактирование и бетонирование

• Хорошо использовать готовую бетонную смесь , но мы не можем постоянно использовать готовую бетонную смесь .
• После заливки бетона необходимо произвести вибрацию для уплотнения.

#5. Отверждение бетона и снятие опалубки

• Отверждение бетонной плиты водой около семи дней . Если мы используем распыление, то мы должны распылять два раза в день.
• Через 24 часа заливки бетона опалубку можно снять полностью, но мы избегаем больших нагрузок до семи дней.

Также прочтите: разница между односторонней и двухсторонней плитой | Что такое плита

Типы конструкции плиты

Доступны типы конструкции плиты —

• Несущая плита основания
• Подвесная плита
• Неармированная плита
• Глиняная плита
• Односторонняя плита
• Двусторонняя плита

Также прочтите: Проектирование односторонней и двусторонней плиты шаг за шагом

#1.

Наземная несущая плита

• Наземная несущая плита в основном используется в жилых или коммерческих зданиях для пола . Этот тип плит также известен как « наземная » или « наземная плита ».
• Для этого типа плиты необходимо строить в соответствии с состоянием почвы, потому что некоторые динамические основания создают трещины.
• Грунтовая несущая плита требует надлежащего отверждения , чтобы набрать достаточную прочность.

#2. Подвесная плита

• При проектировании гофрированной плиты бетон заливается в стальной лоток . Это повышает прочность плиты и предотвращает ее изгибание под собственным весом.
• В случае оребренной плиты она приобретает большую прочность в одном направлении. Это достигается с помощью бетонных балок несущая нагрузка между сваями или колоннами, и более тонкие ребра жесткости в перпендикулярном направлении.
• В вафельной плите она обеспечивает достаточную прочность в обоих направлениях за счет сегмента матрицы под плитой.

#3. Неармированная плита

• Неармированная плита также известна как плоская плита . Здесь армирование не используется; поэтому вся нагрузка на плиту приходится на бетон.
• Нагрузка должна быть в пределах прочность бетона на изгиб для предотвращения образования трещин .

#4. Глиняная плита

• Глиняные плиты тоньше, чем подвесные плиты или опорные плиты; он также известен как крысиная плита .
• Глиняная плита не содержит армирования, поэтому она экономична и проста в изготовлении.
• Иногда крупный заполнитель используется в месте грязи.

#5. Односторонняя плита

Односторонняя плита имеет сопротивление моменту армирование только в более коротком направлении. В этом типе плиты более длинное направление будет незначительным.

Односторонняя армированная плита может быть прочнее двухсторонней неармированной плиты, поскольку это зависит от типа нагрузки .

На конструкцию односторонней плиты влияют одни факторы, а именно:

• Расчет нагрузки
• Изгибающий момент Расчет
• Эффективная глубина изгиба
• Основная сталь
• Эффективная сталь
• Проверка прогиба
• Длина проявления Проверка
• Проверка на сдвиг

#6. Двухсторонняя плита

• Двухсторонняя плита имеет армирование, устойчивое к моменту, в в обоих направлениях, т. е. в более длинном и более коротком направлениях.
• Плиты данного типа могут выдерживать большую нагрузку, вибрацию и т. д.
• Для построения двусторонней плиты главное учесть, что lx: ly< 2 , где lx — s меньший пролет , а ly — больший пролет.

Также прочтите: Как спроектировать конструкцию здания/дома шаг за шагом, часть 3 (конструкция балки перекрытий)

Что такое плита перекрытия?

• Плита перекрытия действует как пол, построенный из бетона , который является одним из наиболее важных компонентов здания.
• Плита перекрытия образует пол подвала здания или действует как крыша . Сооружается на месте с помощью стальной арматуры или из готовых сборных материалов .
• Те полы, которые сделаны из дерева или других материалов, не относящихся к , называются плитами перекрытия.
• Иногда плиты перекрытий поддерживаются балками, а затем сооружаются в крыше здания, тогда это называется плитой крыши.

Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты

Типы плит перекрытия

• Первый тип плиты представляет собой плоскую бетонную плиту , которая обычно имеет толщину 100 мм . Он поддерживается двумя или более сторонами бетонной балки или стальной балки .
• Второй тип плиты также представляет собой плоскую бетонную плиту , опирающуюся на стальные ребра . Сталь обеспечивает временную и постоянную поддержку бетона, стальной потолок наблюдается с обратная сторона плиты .
• Вафельная плита — третий тип плиты. В этом типе бетон заливается рядом с пластиком; это приводит к стилю ящика для яиц. Толщина плиты этого типа составляет 500 мм или более .
• Бетонные плиты на месте над балкой и блоком со стальной арматурой — другой тип.
• Последний тип пола плита представляет собой сборную бетонную плиту.

Также прочтите: Как рассчитать нагрузку на колонну, балку, стену и плиту

Толщина бетонных плит

• Минимальная толщина бетонной плиты полностью зависит от типа плиты в одну или две стороны , пролет плиты , расчетная нагрузка.
• Минимальная толщина бетонной плиты около 4 дюйма , но не менее, чем в соответствии с кодом стандарта , но толщина плиты полностью зависит от расчетная нагрузка и пролет плиты.
• С другой стороны, бетонная смесь марки также очень важна для толщины плиты.
• В основном фактическую толщину плиты нужно узнать по конструкции плиты и по Графику гибки стержней (BBS).

Также прочтите: Что такое перекрытая балка/скрытая балка/скрытая балка | Преимущества и недостатки

Сборные бетонные плиты

• Сборные бетонные плиты изготавливаются на заводе и транспортируются на площадку , и они готовы к использованию.
• Эта плита изготовлена ​​по процедуре предварительного или постнапряжения .
• Сборная плита имеет больше преимуществ, потому что она построена в более контролируемой среде, чем обычная плита.
• Плиты изготавливаются путем заливки бетона в форму под строгим контролем .
• Сборные железобетонные плиты также используются в промышленном и административном здании .

Также прочтите:  Что такое покрытие в бетоне | Прозрачное покрытие в балках, перекрытиях, колоннах, фундаментах

Преимущества сборных плит

• Бетонные плиты предлагают широкий спектр преимуществ, от первоначального проекта до долговременной конструкции и дизайна.
• Сборные железобетонные плиты изготавливаются в контролируемой среде, поэтому бетон, который используется для строительства, очень хорош; для этого причина, растрескивание обычно не развивается.
• Температурные и погодные воздействия не влияют на данный тип плит.
• Сборная железобетонная плита достаточно прочная и долговечная, поэтому ее использование вместо бетонной плиты c более прочное и стабильное.
• Эта плита выдерживает как растяжение, так и сжатие по стандарту .
• Эта плита обладает хорошей термостойкостью.

Также прочтите: что такое затонувшая плита | Преимущества и недостатки затонувшей плиты

Бетонная плита перекрытия

• Плита перекрытия представляет собой железобетонную плиту толщиной около 5-6 см. Иногда может быть 7 см, зависит от кожуха арматуры . Это также называется пластинчатой ​​​​плитой.
• Иногда плита перекрытия изготавливается сборным способом и изготавливается в строго контролируемой среде , поэтому она сопротивляется напряжению при изгибе.
• Толщина этой сборной плиты составляет 12 см или 30 см. Это полностью зависит от пролет и нагрузка плиты.

Также прочтите: Что такое плавающая плита| Строительство плавучих плит | Как построить плавающую плиту » вики полезно Преимущества и недостатки Плавающие плиты

Краткая заметка

Что такое плита

Бетонная плита является общим конструктивным элементом современных зданий, состоящим из плоской горизонтальной поверхности, выполненной из монолитного бетона.

Плиты, армированные сталью, обычно толщиной от 100 до 500 мм чаще всего используются для устройства полов и потолков , в то время как более тонкие глинобитные плиты могут использоваться для наружного мощения.

Плитная конструкция Определение

Формованный слой простого или армированного бетона, плоский, горизонтальный (или почти такой же), обычно однородный, но иногда переменной толщины, поддерживаемый балками, колоннами, стенами, другими каркасами или на земле

Конструкция плиты

• Глубина плиты зависит от изгибающего момента и критерия прогиба .
• Для получения коэффициента модификации можно принять процентное содержание стали для сляба от 0,2 до 0,5%.
• Расчетная глубина d двусторонних плит также может быть принята с использованием п.п. 24.1, IS 456 при условии, что короткий пролет <3,5 м и класс нагрузки <3,5 кН/м.

Как построить бетонную плиту

• Шаг 1: Соберите каркас бетонной плиты.
• Шаг 2: Раскопайте территорию.
• Шаг 3: Добавьте гравий.
• Шаг 4: Замешайте бетон.
• Шаг 5: Залейте бетонную подушку.
• Шаг 6: Залейте бетон.
• Шаг 7: Завершите бетонную подушку.

Также прочтите: Определение поперечной силы и изгибающего момента | Что такое сила сдвига | Что такое изгибающий момент | Связь между нагрузкой, поперечной силой и изгибающим моментом

Что такое плита перекрытия

Плита перекрытия (также называемая плоской плитой или филигранной плитой) представляет собой железобетонную плиту с минимальной толщиной 5–6 см.

Плита перекрытия представляет собой прочный и монолитный армированный бетонный пол с использованием монолитного бетона, заливаемого на строительной площадке.

Типы перекрытий

• #1. Односторонняя плита
• №2. Балочная плита (ребристая)
• №3. Двухсторонние плиты
• №4. Плоские плиты
• №5. Плоские пластины
• №6. Вафельные плиты
• №7. Пустотная плита
• №8. Харди плита
• №9. Плита пузырчатой ​​палубы
• #10. Композитные плиты
• №11. Сборные плиты

Бетонные плиты Толщина

Стандарт Бетон этаж толщина плиты жилой дом 4 дюйма с. от 5 до 6 дюймов.
