Ростверк — это верхня часть фундамента соеденяющая сваиили столбы, распределяющая нагрузку равномерно.

Ростверки разделяются:

• по конструкции
• по материалу
• по степени заглубления

Конструкции ростверков

1. Ленточный ростверк.
Связывает один ряд свай, устанавливается под стены сооружений. Особенность: в отличие от кустовых и многорядных ростверков при забивке свай отклонения недопустимы. При отклонении в 5 см часть сечения выступает за ростверк, требуется установка специального выступа. При монолитном ростверке это сделать невозможно.

2. Секционный ростверк.
Соединяет сваи по всей площади фундамента. Допустимы несущественные отклонения. Недостатки – трудоемкость и дороговизна.

Рекомендуем так же посмотреть калькулятор с Он-лайн рассчетом цены

Материал из которых делают ростверк

1. Деревянный ростверк – брус
Используется при строительстве деревянных домов. Фиксируется на сваях стальными прутками. Иногда ростверком служит нижний венец постройки (например, нижний венец бани).

Обычно данный тип ростверка делают для винтовых свай.

Кстати технология установки винтовых свай описана на этой странице

2. Стальной ростверк.
Стальной профиль, используется на Ж/Б и винтовых сваях. Ростверк фиксируется на сваях арматурными прутками и приваривается сваркой. Оптимальны для использования на вспучивающихся грунтах.

3. Железобетонный (бетонный) ростверк. Бетонные плиты, наличие арматуры. Используется при строительстве типовых многоэтажных зданий, реже – для загородных домов.

Оптимален для Ж/Б свай.
Кстати посмотрите видео о том как забивают железобетонные сваи

Виды бетонных ростверков

Бетонные (железобетонные) ростверки бывают сборные и монолитные.

Недостатки сборных:

• Необходимость тяжелой техники.
• Возможность коррозии впоследствии.
• Последовательность установки монолитного ростверка

Процесс строительства бетонного ростверка

Монтаж опалубки -деревянной или сборной металлической.

При строительстве загородных коттеджей для опалубки можно использовать экструдированный пенополистирол. Несъемный вариант, впоследствии будет обеспечивать теплоизоляцию.

Установка арматуры

В плановом строительстве – сталь AI, AII, AIII). Независимо от конструкции ростверка используется двойное армирование. Продольные арматурные прутья 10-12 мм толщиной, поперечные – 6-8 (они не принимают на себя нагрузку, служат для соединения каркаса воедино). Каркас располагается в 3-5 см от обеих поверхностей плиты. Чтобы он не опускался на дно при заполнении бетоном, под него подкладывают бруски, во избежание смещения крепят к опалубке.

Заливка бетоном

Бетонная смесь подается бетононасосом, уплотняется глубинным вибратором. Когда бетон схватится на 25 %, опалубку убирают. Нагружать ростверк можно по достижении 70 % прочности. Монолитные ростверки, как правило, выполняются низкими. Недостатки метода: энергоемкость и дороговизна.

Тк же смотрите — технология свайного фундамента с ростверком

Степень заглубления

1. Заглубленный (низкий) ростверк.

Плита опущена ниже уровня грунта. Способ противопоказан на вспучивающихся грунтах, т.к. грунт, поднимаясь, будет выдавливать ростверк из земли, возможно разрушение соединений со сваями.

2. Низкий (повышенный) ростверк.

Оголовки свай расположены заподлицо с грунтом, плита лежит на его поверхности. Грунт, который может вспучиваться, из-под плиты удаляют, на его место подсыпают не подверженный вспучиванию – щебень, крупнозернистый песок.

3. Высокий ростверк.

Плита располагается на 10-15 см выше грунта. Подходит для вспучивающихся грунтов. Недостаток: такой фундамент требует утепления.

Наши услуги

Компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

что это такое и какие виды его бывают

Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.

Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.

В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.

Содержание

Понятие ростверка и его разновидности

Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

Устройство ростверкаКонструкция может не касаться поверхности

В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:

• По месту размещения. Он может располагаться на грунте, быть углубленным или и вовсе не касаться поверхности.
• По компонентам, которые использовались при производстве. Для изготовления может применяться железобетон, металл, дерево или обычный бетон.
• По конструкции. Изготавливаются монолитный, сборно-монолитный и сборный ростверк.

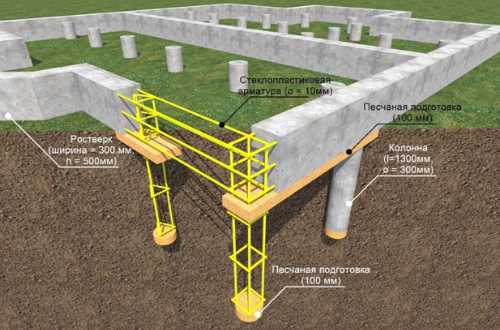

Схему конструкции свайного фундамента можно увидеть ниже.

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

• высокий ростверк, еще его именуют висячим;
• повышенный;
• заглубленный.

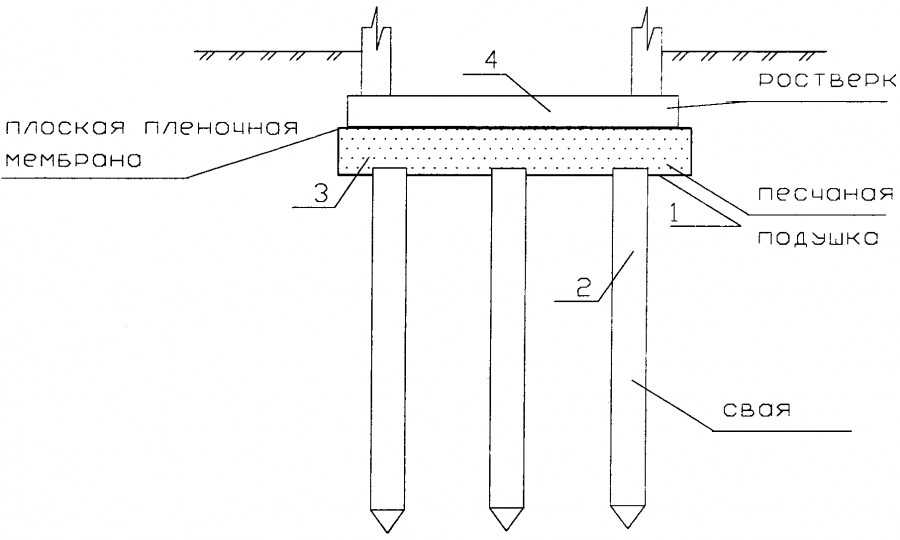

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

Высокий

В домах с высоким ростверком полы будут холодными

Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.

Заглубленный

Заглубленные конструкции располагаются ниже уровня грунта

Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Разновидности по типу материала

Железобетонные конструкции стабильны и прочны

В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:

• железобетона;
• металла;
• дерева;
• бетона.

Железобетонное изделие

Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.

Металлическая конструкция

Чаще всего для возведения конструкции используют двутавровые или швеллерные балки

Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.

Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.

Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.

Деревянный ростверк

Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.

Бетонные конструкции

Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.

При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.

Виды по типу конструкции

Сборный металлический крепеж часто бывает недостаточно прочен

В зависимости от параметров конструкции ростверки бывают следующих типов:

• сборные;
• монолитные;
• сборно-монолитные.

Сборная конструкция

Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.

Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.

Монолитный ростверк

Монолитные конструкции заливаются с использованием опалубки

Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.

Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.

Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.

Сборно-монолитный

Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.

Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.

Фундамент ростверка

: типы, преимущества и недостатки

Фундамент ростверка

Фундамент ростверка состоит из 1, 2 и более ярусов балок (обычно металлических), которые монтируются на слой бетона для распределения нагрузки на большой площади применяют ростверковые фундаменты в основании колонн, подмостей и колонн тяжелого строения.

Когда речь идет о передаче больших нагрузок от колонны к грунту с низкой несущей способностью, этот фундамент является наиболее экономичным.

Здесь мы узнаем о ростверковом фундаменте, видах ростверкового фундамента, достоинствах и недостатках ростверкового фундамента.

Фундамент «Грильяж» — Супер интер…

Включите JavaScript

Фундамент «Грильяж» — Суперинтерактивное пояснительное видео

Этот фундамент обычно состоит из различных слоев балок, расположенных под прямым углом друг к другу; стальные, сборные железобетонные или деревянные решетки чаще всего используются в балках ростверка.

Ростверк соединяет весь фундамент и способствует равномерному распределению нагрузки на все сваи и конструкцию.

В монолитной железобетонной конструкции этот фундамент чаще всего устраивают, так как он обеспечивает прочность металлическим каркасом, называемым металлическим ростверковым фундаментом.

Необходимость ростверкового фундамента:

• Этот тип фундамента целесообразно строить для зданий из легких строительных материалов на слабых грунтах.
• Этот фундамент необходим для экономии до 30%.
• Не допускается строительство другого типа фундамента в районах со слабыми характеристиками грунтов и условиями их залегания.
• Нагрузка должна быть относительно небольшой для конструкции.

Типы фундамента ростверка:

Фундамент ростверка бывает двух типов, в зависимости от материала, используемого в конструкции:

1. Стальной фундамент ростверка:

установлены в одно- или двухъярусных стальных балках из стальных балок.

На внешних сторонах наружных балок минимальное покрытие 10 см сохраняется над более высокими полками верхнего яруса, а 15 см должны составлять глубину бетона.

После выравнивания основания и заливки бетона необходимо всегда проверять, правильно ли выполнено уплотнение и сформирован непроницаемый слой толщиной не менее 15 см.

Затем с помощью трубных разделителей уложить первичный ярус балок поверх бетонного основания на расстоянии 100-300 мм поперек балок первичного яруса залить бетоном.

Затем расположите второй ярус балки под прямым углом к ​​основным ярусам и снова залейте бетоном с помощью опорной плиты, уголков-фасок и фасонки, соединяющих стальные стойки с верхним ярусом.

2. Деревянный ростверковый фундамент:

Для тяжелонагруженных каменных стен деревянных колонн предусмотрен деревянный фундамент, который очень удобен в заболоченных местах, где несущая способность грунта может быть очень низкой.

Между стыками бревен бетон не заливается, а ширина нижнего слоя деревянных досок составляет примерно от 20 до 30 см в ширину и от 5 до 7,5 см с зазором между ними, уложенными встык.

Деревянная балка того же сечения, что и деревянная стойка, располагается под прямым углом к ​​направлению балок, снова укладывается еще один слой досок и, возможно, верхний слой досок толщиной от 7,5 до 10 см на всю ширину основания стены .

Расчет фундаментов ростверка:

Для проектирования фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки и определить подходящее допустимое опорное давление перекрытия для требуемой площади основания.

Мы собираемся узнать количество и размер каждого слоя ростверка, разделив эту площадь, затем мы должны спроектировать слой, на который он опирается от края слоя выше.

Чтобы выдерживать изгибающие моменты и поперечные силы, необходимо определить размеры балки, требуемые в соответствии с проектными требованиями, метод строительства и нагрузка должны быть совместимы.

Монтаж фундаментов ростверка:

• В первую очередь необходимо подготовить и установить каркас для стабильного монолитного ростверка.
• Из обрезных досок по типу прямоугольных желобов изготовлена ​​опалубка, ширина которой равна минимальной толщине стены дома, а высота 1 фут, а между каждой решеткой имеется зазор примерно от 6 до 8 дюймов.
• Нам необходимо определить контур соединения арматуры с помощью вязальной проволоки, содержащейся в опалубке.
• Требуется наименьшее расстояние от корпуса до края опалубки, после чего такой же вязальной проволокой соединяется арматура.
• В дальнейшем бетоносмеситель должен быть подготовлен в непрерывном цикле с использованием бетона, он заливается в опалубку.
• На высоте примерно от 25 мм до 30 мм необходимо расположить арматуру и, чтобы избежать нежелательных полостей, следует тщательно залить бетоном.
• Пол необходимо выровнять и дать высохнуть после заполнения поверхности, а опалубка будет удалена, когда она высохнет.
• Затем подготавливается фундамент.

Преимущества ростверкового фундамента:

Фундамент-ростверк обладает следующими преимуществами:

1. Фундамент снижает теплоотдачу дома.
2. Если дом построен рядом с автомагистралями, это снижает уровень вибрации дома.
3. Подрядчики могут сэкономить время, используя ростверковый фундамент, так как он отличается скоростью монтажа.
4. Этот фундамент используется для того, чтобы избежать залитого бетона и сэкономить время благодаря простоте установки.
5. При минимальном нарушении транспортной инфраструктуры эта технология экономически эффективна.

Недостатки ростверкового фундамента:

1. При достаточно большой глубине требуется устройство свай на этом фундаменте.
2. В ростверке фундамент дома под ростверком необходимо утеплить и забить.

 Читайте также: Фундамент для опор и балок, Фундамент для кессона и Фундамент из матов

Заключение:

Этот фундамент в основном используется в местах с большим весом конструкции и сравнительно низкой несущей способностью грунта.

Фундамент ростверка – типы, применение и процесс строительства

Фундамент ростверка – это тип мелкозаглубленного фундамента, который обычно устанавливается у основания колонн для распределения тяжелых конструкционных нагрузок колонн, опор или лесов на большую площадь.

Нагрузка распределяется с помощью слоев или ярусов балок; каждый ярус расположен под прямым углом к ​​соседнему ярусу. Ростверковый фундамент наиболее подходит для грунтов, имеющих низкую несущую способность.

Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для передачи нагрузки. Глубина фундамента ограничена от 1000 мм до 1500 мм.

Фундамент ростверка состоит из следующих компонентов: балки ростверка, распорные или перемычки и фундаментные болты. Балка ростверка изготавливается из стальных или деревянных брусков, скрепленных болтами, образуя прочное основание.

Распорка или перемычка укладывается перпендикулярно балке ростверка с каждой стороны и обеспечивает дополнительную опору для боковых нагрузок.

Фундаментные болты используются для крепления балок ростверка к основанию под ним, которое может быть бетонным или железобетонным.

Обычно используется в коммерческом строительстве, таком как офисные здания и магазины розничной торговли, но также может использоваться в жилищном строительстве.

Типы ростверкового фундамента

Ростверковый фундамент может быть изготовлен из дерева, стали и железобетонных материалов. Тип используемого материала зависит от типа конструкции, высоты здания и его веса.

Типы ростверковых фундаментов включают:

1. Деревянные
2. Сталь
3. Железобетон

1. Фундамент под ростверк

Фундамент под ростверк изготавливается из досок. Он использует ряд тяжелых бревен, называемых ростверками, для поддержки здания. Ростверки укладываются параллельно и соединяются болтами. Вся система ростверков и ригелей залита бетоном.

Кроме того, ростверковый деревянный фундамент удобен в грунтах с низкой несущей способностью, как правило, менее 50 кН/м2. Деревянные доски имеют ширину 8–12 дюймов и толщину 2–3 дюйма. Каждый слой ростверка укладывается перпендикулярно соседнему слою.

Длина ростверка пропорциональна нагрузке здания и обратно пропорциональна безопасной несущей способности грунта. После размещения ростверков в сетке ростверки соединяются между собой болтами.

Болты удерживают ростверки на месте и не допускают относительного перемещения, что обеспечивает безопасность фундамента. Зазор между ростверками в каждом слое заливается бетоном.

2. Фундамент стальной ростверк

Подобно фундаменту деревянного ростверка, фундамент стального ростверка состоит из стальных балок. Он использует серию двутавровых балок MS для поддержки здания. Ростверки укладываются параллельно и соединяются сваркой или болтами.

Размер стальных балок зависит от нагрузки здания. При необходимости две балки можно соединить вместе, чтобы получилась одна.

Стальные лаги располагаются параллельно в каждом слое, аналогично деревянному ростверковому фундаменту. Кроме того, каждый слой перпендикулярен соседнему слою.

Площадь ростверкового фундамента как индивидуального основания равна нагрузке на столб, деленной на безопасную несущую способность грунта.

Вся система балок покрыта бетоном. Бетонное покрытие толщиной не менее 100 мм сохраняется со всех сторон балок. Защищает стальные балки от ржавчины.

3. Железобетонный ростверк фундамента

Железобетонный ростверк ничем не отличается от ростверка из дерева и стали. Отличие только в используемом материале. Как следует из названия, железобетонный ростверк-фундамент изготавливается из железобетона.

Фундаменты из деревянных и стальных ростверков используются давно. Однако железобетонный ростверк является относительно новым, и достижения в технологии бетона позволили использовать бетон в фундаментах ростверка.

Бетонные ростверки доступны в сборном и монолитном вариантах. Кроме того, можно использовать предварительно напряженные бетонные ростверки.

Почему ростверковый фундамент хорош для вашего дома?

Ростверковый фундамент использовался со времен Римской империи и был популярен в средние века. Фундамент-ростверк не так распространен, как когда-то, но некоторые до сих пор используют его в постройках, где он может быть очень эффективным.

Ростверковый фундамент представляет собой тип фундамента, состоящий из деревянных или металлических балок, уложенных на землю и затем заполненных бетоном. Этот тип фундамента имеет много преимуществ, в том числе дешевле, чем другие фонды.

Основным преимуществом этого типа фундамента является то, что его можно построить быстро и легко в любое время, что делает его очень удобным для строительных проектов, когда вы должны начать строить до того, как у вас будут готовы все материалы.

Как построить ростверк для своего дома?

Процесс возведения ростверка фундамента разделим на две части-

1. Проект
2. Строительство

1. Конструкция

Конструкция ростверкового фундамента аналогична конструкции обычного бетонного основания. Во-первых, оцените нагрузку и моменты на фундамент. Увеличьте полученную площадь на 10% за счет собственного веса фундамента. Между тем, также оцените безопасную несущую способность грунта.

Площадь фундамента равна нагрузке, деленной на безопасную несущую способность. Для квадратного ростверка берут квадратный корень из площади, что дает длину ростверка. Добавьте два раза покрытия к ростверку на длину фундамента.

Рассчитать ростверк верхнего и нижнего яруса, используя свойства материала сечения. Обязательно увеличьте допускаемые напряжения в ростверке на 33%, так как ростверк будет забетонирован.

Также спроектируйте разделители для удержания ростверков на месте. Минимальный зазор между двумя ростверками 75 мм. Для проектирования ростверка фундамента лучше воспользоваться помощью профессионала.

2. Строительство

Для устройства ростверка фундамента сначала выкопать котлован под фундамент. Глубина фундамента должна быть до твердых слоев и ни в коем случае не должна быть менее 1 м.

На дно приямка уложить слой РСС марки М10 (1:3:6). Выровняйте бетонную поверхность и оставьте на сутки. Расположите ростверки согласно проекту.

Закрепите их с помощью разделителей, болтов или сварки, как указано на чертеже. Закрепите косынку в верхней части фундамента, чтобы зафиксировать колонну.

Установите опалубку вокруг фундамента. Поддерживайте покрытие со всех сторон фундамента. Залейте свежий бетон в фундамент и уплотните бетон, чтобы не осталось воздушных пустот.

Заключение

Из вышеописанной методики строительства видно, что ростверковый фундамент прост в сооружении и равномерно распределяет нагрузки по площади. Кроме того, это дешевле и экономит время. Строительный материал также легко доступен на рынке.

Однако существует ряд недостатков, которыми обладает ростверковый фундамент. Коррозия стального ростверка представляет собой большую проблему, если он остается на открытом воздухе, чего можно избежать, используя сборный железобетонный ростверк.

Еще одна проблема — ограничение использования. Ростверковый фундамент не подходит для многоэтажного дома. Возможно, нам придется построить сваи под фундаментом из-за очень плохой прочности грунта, что увеличивает время и стоимость строительства.
