Давайте постараемся разобраться, для чего нужна и как выполняется установка расширительного бака в системе отопления. В статье мастер сантехник рассмотрит варианты для открытой системы с естественной циркуляцией и для закрытой системы отопления, использующей циркуляционный насос.
Что такое расширительный бачок и для чего он нужен
Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.
Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.
Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.
Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.
Следует выбирать расширительный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.
Монтаж расширительного бака
При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства.
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.
Особенности выбора места установки, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.
- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

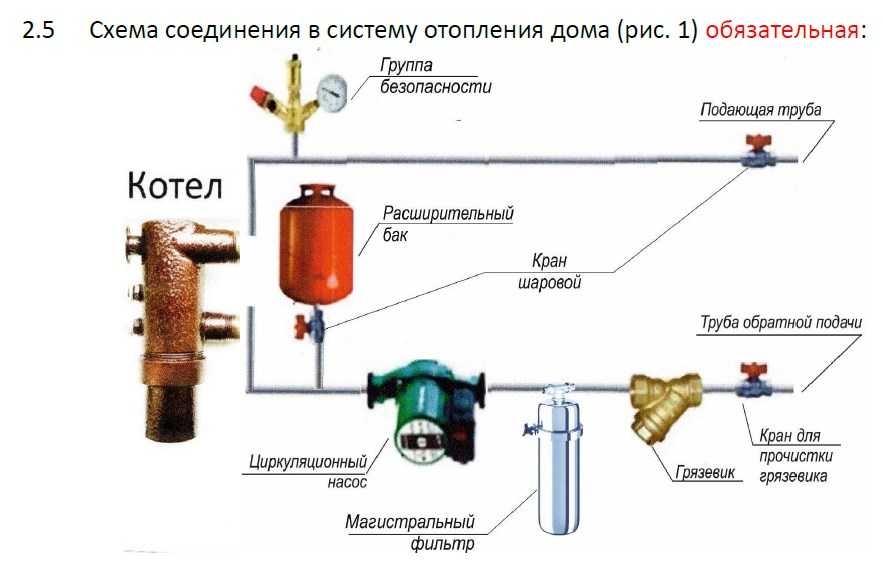

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали перед циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.
Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.
Операция выполняется в такой последовательности:
- Когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
- С помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
- Манометром измеряется давление в системе, а потом в воздушной камере бачка;
- Стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.
Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.
Бак как дополнительная емкость
Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком.
Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
Видео
В сюжете — Где правильно устанавливать расширительный бак
В сюжете — Как и где устанавливается расширительный бак для отопления
В сюжете — Правильный подбор и настройка расширительного бака
В сюжете — Зачем второй расширительный бак в отоплении
Заключение
В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой.
Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.
В продолжение темы посмотрите также наш обзор На какой скорости должен работать циркуляционный насос
Источник
https://santekhnik-moskva.blogspot.com/2020/11/Ustanovka-rasshiritelnogo-baka.html
Установка расширительного бака. На подачу или обратку?
Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.
Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.
Подключение расширительного бака на подачу
Что же означает “установка бака на подачу”? Очень даже просто – это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.
После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления.
Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.
И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.
Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка – можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.
Монтаж расширительного бака в системе на обратку
Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.
Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие – бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.
Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака, при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!
Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.
Что следует помнить при монтаже расширительного бака
⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.
⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.
⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.
⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.
Выводы и советы по установке расширительного бака
Из этой статьи становиться понятно, что универсальным способом установки расширительного бака – является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос – неважно.
В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов.
Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше – как можно ближе к всасывающей стороне насоса.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Нужен ли моему водонагревателю расширительный бак?
Справочные руководства
05 февраля 2019 г.
Краткий ответ?
Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.
Видите ли, в домах есть либо открытая, либо закрытая водопроводная система. Закрытая водопроводная система не позволяет воде течь в обратном направлении (т. е. вода не будет течь обратно в городские коммуникации после того, как попадет в трубы вашего дома).
Поскольку в большинстве новых домов используется закрытая водопроводная система, скорее всего, вам понадобится расширительный бак.
Мы объясним, почему ниже.
В этой статье мы рассмотрим следующие темы:
- Зачем нужен расширительный бак с замкнутой системой
- Как определить, что у вас закрытая водопроводная система
Нужен сантехник для установки расширительный бачок для водонагревателя?
Запишитесь на прием сегодня
Зачем вам нужен расширительный бак с замкнутой системой
Краткий ответ?
Расширительный бак предотвратит повреждение водонагревателя и водопроводной системы.
Вот более подробный ответ…
Как мы упоминали в начале, закрытая система создает единственный путь для воды, которая поступает в ваш дом (но не обратно).
Однако при нагревании воды ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это создает дополнительное давление на резервуар.
Со временем, после непрерывного расширения и сжатия, резервуар будет ослабевать (подумайте о том, чтобы согнуть скрепку вперед и назад — в конце концов она сломается).
И тут на помощь приходит расширительный бачок.
Избыточная вода течет из бака водонагревателя в расширительный бачок
При установке расширительного бачка дополнительный объем воды, созданный тепловым расширением, автоматически устремляется в расширительный бачок , уменьшая давление внутри водонагревателя.
Поскольку расширительный бак снижает давление, он продлевает срок службы вашего водонагревателя. На самом деле, некоторые производители могут аннулировать гарантию на ваш водонагреватель, если у вас закрытая водопроводная система без расширительного бака.
Теперь, когда вы знаете, зачем вам нужен расширительный бачок, давайте посмотрим, как определить, что у вас закрытая водопроводная система.
Как определить, что у вас закрытая водопроводная система
Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционный клапан), подключенное к основному запорному клапану воды, значит, у вас закрытая водопроводная система.
Примечание. Устройства предотвращения обратного потока могут различаться по конструкции, но большинство из них будут похожи на подобное устройство .
Ваш запорный клапан воды обычно находится:
Если у вас возникли проблемы с поиском основного запорного клапана воды или вы не можете определить устройство предотвращения обратного потока, обратитесь к сантехнику. Они скажут вам, открытая у вас система или закрытая, и могут дать рекомендации по расширительному баку.
Нужен расширительный бак? Связаться с сантехником Тампа
Назначить встречу сегодня
- Размещено в:
Похожие статьи:
- Водонагреватель какого размера мне нужен?
Нужен ли моему водонагревателю расширительный бак?
21 декабря 2022 г.
Краткий ответ? Вероятно. На самом деле, в то время как в городе и округе Денвер расширительный бачок не требуется, в таких городах, как Боулдер, требуется , если у вас «закрытая» водопроводная система, то по закону у вас должен быть установлен расширительный бачок.
Некоторые производители могут даже аннулирует гарантию на водонагреватель , если у вас закрытая водопроводная система, но нет расширительного бака для водонагревателя.
Видите ли, расширительные бачки работают как амортизаторы в вашем автомобиле. Они поглощают избыточное давление воды, защищая водонагреватель от повреждений и преждевременного выхода из строя.
Не знаете, что такое закрытая водопроводная система и как определить, есть ли она у вас? Мы объясним.
Записаться на прием
Что такое «закрытая» водопроводная система?
Дома имеют «закрытую» или «открытую» водопроводную систему. В «закрытой» водопроводной системе вода не может течь обратно в городские водопроводы после того, как попала в водопровод вашего дома.
Это может показаться не таким уж плохим, но если у вас нет расширительного бака, закрытая система не дает расширенной воде пути для выхода, вызывая повреждений водонагревателя и водопровода вашего дома.
Вот что мы имеем в виду : Когда вода нагревается внутри водонагревателя, она расширяется. Это называется « тепловое расширение ”. Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120°F. Этот
Так как же это дополнительное давление влияет на ваш водонагреватель? Что ж, подумайте о тепловом расширении вашего водонагревателя, как о сгибании скрепки вперед и назад. В конце концов, скрепки ломаются, верно?
То же самое происходит и с вашим водонагревателем. Бак вашего водонагревателя не предназначен для расширения и сжатия в связи с тепловым расширением и будет в конце концов лопнул.
Вот тут-то и пригодится расширительный бачок.
По мере того, как вода нагревается внутри водонагревателя и превышает вместимость бака, перелив устремляется в расширительный бак.
При установке расширительного бака дополнительный объем воды автоматически устремляется в бак. Снижает давление воды внутри водонагревателя до безопасного уровня, защищая бак (и другие водонагреватели) от повреждений.
Как узнать, что у меня «закрытая» водопроводная система?
Итог: Если в вашем доме есть какое-либо устройство предотвращения обратного подпора , установленное на главном водопроводе вашего дома, в вашем доме есть закрытая водопроводная система.
Эти устройства «предотвращения обратного потока» предотвращают вытекание воды из водопровода вашего дома обратно в городские водопроводы.
Где искать:
Устройства предотвращения обратного потока всегда подключены к запорному клапану основной воды. В Колорадо главные водозаборники обычно расположены:
- В подвале
- В подсобном помещении/в чулане
- В подвальном помещении
Примечание. В домах в Колорадо главный запорный клапан воды очень редко располагается снаружи.
