Как обложить металлическую печь в бане кирпичом

Металлическая печь всем хороша: быстро греется, легко изготавливается, стоит не много, легка при транспортировке и не вызывает особых трудностей при установке в баню. Но такая печь имеет и недостатки: слишком быстрый нагрев может привести к  тому, что камни не успеют прогреться, а это способствует образованию тяжелого пара. И еще один не очень приятный момент: жесткое излучение, которое исходит от разогретой стальной оболочки, иногда не дает возможности спокойно дышать, а это не очень приятно. Решить эти проблемы можно достаточно легко: нужно обложить железную печь кирпичом.

Печь обложена в пол кирпича. По сути дела кирпичная кладка выполняет роль экрана защищающего от теплового излучения. Более того, в кирпиче аккумулируется тепло

Если внимательно посмотреть на фото выше, то можно увидеть, что у печки уже есть металлический кожух, который уменьшает тепловое излучение и способствует лучшей циркуляции воздуха. С подобным кожухом выпускаются печи «Ермак».

Предварительный этап

Для начала вам нужно убедиться, что пол вокруг печи выдержит вес кладки. В зависимости от размеров общая масса кирпичей и раствора может быть очень значительной, иногда она достигает 500 килограммов. Если вы уверены, что пол в бане выдержит такую нагрузку, можете приступать к следующему шагу, если нет, то необходимо провести работы по укреплению. Например, можно под несущие балки пола подвести дополнительные опоры или сделать для кладки отдельный фундамент.

После того, как пол готов, приступают к разметке. Зазор между печью и кирпичами должен составлять 1-10 см. Если расстояние будет маленьким, то кирпичи будут прогреваться быстрее, но и печка тоже в этом случае нагревается быстро, что в конечном итоге приводит к скорому ее выходу из строя. Если же расстояние будет слишком большим, то гореть печь будет хорошо, но на прогрев кирпича, а значит и помещения потребуется много времени.  Оптимальное расстояние от стенки металлической печки до кирпичной кладки 2-5 см.

После разметки обустраиваем пол в зоне печи. Если пол деревянный,  берем лист железа, толщиной 2-4 мм и размером больше размеченного участка (с учетом толщины кирпичей). Укладываем и прибиваем его к полу. Поверх него настилаем лист асбестового картона (до 1 см толщиной), укрепляем его. Если пол из бетона или отделан керамической плиткой, никаких дополнительных работ не требуется.

Печь с баком на трубе

Обкладка металлической печки

Теперь приступаем к кладке. Замешиваем раствор из глины средней плотности. Укладываем стенку  в полкирпича. С трех сторон (в перовом или втором ряду) обязательно нужно оставить по два отверстия для поступления воздуха (по полкирпича), перед дверцей для закладки дров и поддувалом  оставляется отверстие достаточной ширины, чтобы было удобно открывать дверцы.  Когда стенки выгоните до верха дверцы, снаружи и изнутри кладки уложите металлические уголки. Они послужат опорой для дальнейшей кладки над дверцей и распределят тяжесть верхних рядов кирпичей.

Схема обкладки печи кирпичом

Верх оформить можно несколькими способами. Можно оставить каменку открытой, а можно прикрыть сводом из кирпичей, можно выгнать кладку выше уровня бака для воды. В этом случае также необходимо делать отверстия для вентиляции и залива воды. Но кладка свода требует определенных навыков, если их у вас пока нет, оставьте камни или верх печи открытыми.

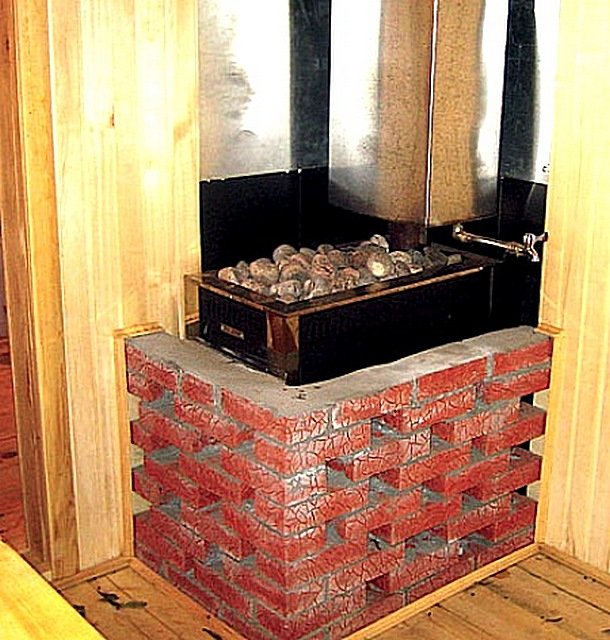

Можно кладку делать не сплошной, оставляя между кирпичами отверстия. Так будет обеспечен хороший теплообмен, но тепло будет сохраняться меньше времени.

Печь обложена таким образом, чтобы оставались каналы для циркуляции воздуха. Верх печи полностью закрыть камнями

Если по каким-либо причинам вам не подходит вариант обкладки кирпичом, можно использовать металлический экран для печи.

Как обложить кирпичом печь в бане

Металлические печи – это удобные, надежные конструкции, которые часто устанавливают в парной. Однако, есть у них и недочеты. Металлические печи быстро остывают и пересушивают воздух. Кроме того, неосторожное прикосновение к раскаленной железной поверхности грозит серьезными ожогами. Снизить вероятность подобных проблем достаточно просто – нужно обложить печь в бане кирпичом.

Необходимость кирпичной облицовки

Железные печи отличаются массой положительных характеристик. Однако, их установка в парной грозит и определенными неудобствами:

• Дискомфорт от теплового излучения, исходящего от нагретой железной поверхности;
• Металл достаточно быстро нагревается, но и остывает с такой же скоростью. В связи с этим, печь приходится постоянно подтапливать для поддержки температуры;
• Металлические поверхности легко накаляются и требуют обязательной изоляции.

Облицовка печи кирпичом позволит снизить негативные факторы и предоставит ряд преимуществ:

• Экономию топлива, так как кирпич сохраняет тепло намного эффективнее;
• Равномерное распределение тепла по помещению;
• Более высокую безопасность для человека;
• Создание благоприятного микроклимата в бане;
• Привлекательный, эстетичный вид.

Выбор материала для облицовки

Для облицовки банной печи может быть использован не каждый кирпич. Абсолютно не пригоден силикатный, так как он слабо противостоит высокой температуре. Шамотный быстро остывает, да и цена у него немаленькая. Облицовочный – трескается.

Наиболее рентабельным вариантом станет использование огнеупорного кирпича. Конечно, можно приобрести и специальный материал, предназначенный для кладки каменных печей, но стоит он достаточно дорого.

В качестве альтернативы кирпичу можно взять огнеупорную плитку или жаропрочный искусственный гранит.

Фундамент

Работы начинают с оценки несущей способности пола. Массу будущей кладки рассчитывают, умножив число кирпичей в рядах на число этих рядов и массу одного кирпича. Полученное значение будет являться весом кирпичной конструкции. Его прибавляют к массе печи и емкости с водой.

Если итоговое значение будет меньше 700 кг, то достаточно просто усилить лаги: смонтировать и зафиксировать дополнительные брусья с главным каркасом. Если масса больше – придется изготовить под печь отдельное основание.

Если фундамент не был создан в процессе возведения бани, то нужно разобрать пол и выкопать котлован на 15-25 см шире параметров печного экрана.



Раствор

Качество замешанного раствора напрямую влияет на прочность всей конструкции. Для обеспечения требуемых характеристик облицовки рекомендуется использовать три разновидности раствора:

• Смесь цемента и шамотной глины;
• Песчано-глиняная смесь;
• Цементно-клеевый раствор, предназначенный для фиксации керамогранита.

Кладка кирпича

Непосредственный процесс обкладки кирпичом банной печи включает несколько этапов:

• Выполнить разметку расположения кирпичей в будущей кладке;
• Рассчитать зазор между железным полотном печи и кирпичами, которое должно быть около 3-5 см;
• По краям разметки установить металлические листы, которые будут защищать поверхность от перегревания;
• Усилить надежность конструкции при помощи жаростойкого асбесткартона;
• Смочить кирпичи водой и уложить 1-й сплошной ряд;
• Нанести раствор на кирпичи;
• Уложить арматурную сетку;
• Стянуть нарезанные полосы сетки проволокой для усиления надежности;
• Уложить второй ряд кирпичей (в шахматном порядке).

В процессе кладки необходимо следить за ровностью кирпичей и сразу выполнять затирку швов.

При выкладке топочного проема, рекомендуется укрепить его верхний ряд металлическим уголком, обеспечив, тем самым, более надежную кладку. Закрепленные кирпичи не должны мешать открытию топочной дверцы.

В предпоследнем ряду рекомендуется выполнить проем, который обеспечит циркуляцию воздуха возле конструкции. Один ряд кирпича уложить поперек предыдущего, организовав по 4 отверстия с каждой стороны: верхние необходимы для выхода нагретого воздуха, нижние – для поступления холодного.

Для создания финишного ряда можно использовать фактурный кирпич, камни, плитку или же выполнить стандартную кирпичную кладку.

Несколько рекомендаций

Кладка кирпича вокруг железной печи получится качественной, если следовать нескольким советам:

• Перевязка кирпичей должна быть влажной;
• Толщина швов – не более 3-5 мм;
• Законченная облицовка просыхать в течение 2-3 дней;
• Первый запуск топки выполнять аккуратно, без перегрева печи. Это позволит раствору окончательно высохнуть и приобрести требуемую прочность.

Заключение

Облицовка металлической печи в бане не вызовет особых затруднений, если четко следовать инструкциям, использовать качественные материалы и изучить ключевые нюансы работ.

Объяснение частей дровяной печи (с маркированными изображениями)

Дровяные печи помогают улучшить эффективность и тепловая мощность при сжигании дров в вашем доме по сравнению с использованием открытые камины. В то время как традиционный камин может иметь КПД около 20%, сжигание древесины может достигать КПД около 80%, что означает, что выделяется гораздо больше тепла в свой дом, чем потерял дымоход.

Хотя каждая модель дровяной печи спроектированы и изготовлены по-разному, печи обычно состоят из одного и того же основные компоненты, помогающие получить максимальное количество тепла от горящих дров.

Основными частями дровяной печи могут быть:

• Топка
• Вентиляционные отверстия
• Регуляторы вентиляционных отверстий
• Дефлектор
• Дымоход
10
• Дымоход
• 0 009 Двери
• Зольник
• Демпфер
• Каталитическая камера сгорания

У нас есть несколько дровяных печей в всей семьи, и поэтому я составил помеченные схемы для двух наших печей, чтобы помогите показать, из чего состоит каждая деталь типичной дровяной печи.

В качестве примера я буду использовать как дровяную печь, так и многотопливную печь. Многотопливные печи немного отличаются от дровяных печей, но обе они регулярно используются для сжигания дров, поэтому в этой статье я включил и объяснил оба типа печей.

Я буду называть обе печи дровяными печами.

Я также объяснил каждый компонент в более подробно, используя фотографии наших печей, чтобы проиллюстрировать их функция и как она выполняется.

Части Дерева Схема горящей печи

Вот основные компоненты, которые вы можете увидеть, когда глядя на нашу дровяную печь:

У нас также есть многотопливная печь, и так ниже подписаны фотографии этой печи:

Топка

Топка является основным внутренним отделением дровяная печь.

Это место, где находится огонь и где больше топлива добавлен.

Стеклянная дверца печи спереди топки, обеспечивая вам вид на огонь. Топка облицована задняя и боковые стороны с термостойкими материалами, такими как огнеупорный кирпич, цемент или металл.

В основании топки далее можно найти огнеупорные материалы для дровяных печей или металлическую решетку в многотопливных печах. В верхней части топки находится перегородка с дымоходом. воротник расположен сзади.

Вот фотографии топок в обе наши печи:

Топка нашей дровяной печи Топка нашей многотопливной печи

В общем, чем больше топка, тем больше топливо можно добавить в печь, и тем больше тепла может быть произведено. Тепловая мощность также может зависеть от эффективности печи, то есть от того, насколько хорошо она преобразует энергию, запасенную в древесине, в тепло. Можно увеличить теплоотдачу производится за счет максимально чистого сжигания древесины, сохраняя отходы газы в топке как можно дольше, чтобы дать возможность вторичному сгоранию происходить.

Для получения дополнительной информации о вторичном сгорании в дровяных печах я подготовил еще одну статью здесь.

Вентиляционные отверстия

Каждая модель дровяной печи имеет комплект или несколько комплектов вентиляционных отверстий, предназначенных для подачи свежего кислорода к огню в определенных местах вокруг топки.

Существует три основных типа подачи воздуха в огонь в дровяной печи:

• Первичный воздух
• Вторичный воздух
• Третичный воздух

Первичный воздух обычно подается в основание топку, чтобы обеспечить кислородом основную область огня, и является наиболее полезным при разжигании огня и включении печи на полную мощность температура. Первичный воздух становится менее важным в дальнейшем в очаге пожара, где вторичный и/или третичный воздух становится основным источником кислорода для топка.

Вторичный воздух может подаваться либо в печь снизу или сверху, а это означает, что вторичный воздухоотводчик, как правило, может можно найти под плитой или спереди вверху. Вторичный воздух помогает обеспечивают кислородом для вторичного сжигания выделяющихся при пожаре газов, а также подача воздуха для системы промывки воздуха печи, чтобы поддерживать чистоту стеклянной дверцы.

Третичный воздух может заменить вторичный воздух, т.к. основной источник кислорода для вторичного ожога. Третичные вентиляционные отверстия обычно расположен в задней части печи и не может управляться вручную.

Способ подачи воздуха в топки отличаются между каждой моделью печи, в том числе где воздух вентиляционные отверстия расположены и как они работают.

В зависимости от конструкции или типа печи, он может подавать или не подавать все три формы воздуха к огню.

Наша многотопливная печь оснащена первичным вентиляционным отверстием. расположен на передней части устройства, а воздух проходит через зольник и решетка, чтобы добраться до топки. Вентиляционное отверстие вторичного воздуха расположено внизу, и есть нет третичной вентиляции.

Первичный воздухоотвод на многотопливной печиВторичный воздухоотвод на многотопливной печи

На нашей дровяной печи оба первичных дефлекторы вторичного воздуха расположены снизу, а дефлектор третичного воздуха расположен сзади, который подает воздух в маленькие отверстия, расположенные на задней части топка, как показано ниже.

Третичные вентиляционные отверстия в топке дровяной печи

Чтобы получить максимальную отдачу от вашей дровяной печи, важно понимать, как работает каждое вентиляционное отверстие и к каким частям печи они подают воздух.

Чтобы помочь вам максимально эффективно использовать печь, я составил дополнительные руководства по типам воздуха, подаваемого в печь, и системам промывки воздуха:

Объяснение первичного, вторичного и третичного воздуха

Система промывки воздуха On A Описание печи

Элементы управления вентиляционными отверстиями

Первичный и вторичный воздух в топке дровами печью обычно можно управлять вручную с помощью элементов управления, а вентиляционные отверстия третичного вообще нельзя закрыть.

Ручным открытием или закрытием первичного и вторичные вентиляционные отверстия, вы можете контролировать, насколько быстро и эффективно огонь в топке дрова прогорают. Вентиляционные отверстия на различных моделях из дерева печи работают по-разному, поэтому важно прочитать руководство пользователя.

чтобы понять, как лучше всего использовать вентиляционные отверстия на вашей конкретной плите, чтобы получить наибольшее количество тепла от горящих дров.

Наша многотопливная печь имеет первичный воздух вентиляционное отверстие, расположенное спереди, и вращение вентиляционного отверстия регулирует поток воздуха в основание огня. Это вентиляционное отверстие должно быть полностью открыто при разжигании огня, чтобы как можно больше кислорода. Вентиляционное отверстие может быть в основном закрыто, когда огонь действительно идет, и вторичный воздухоотводчик становится основным источником воздуха.

Вентиляционное отверстие первичного воздуха полностью открыто. Вентиляционное отверстие первичного воздуха в основном закрыто.

Вентиляционное отверстие вторичного воздуха на этой печи закрыто. расположен внизу и управляется ползунком, который управляется с помощью ручка, которая торчит спереди.

Ручка управления вентиляционным отверстием вторичного воздуха, расположенным под печью

Это вентиляционное отверстие также должно быть полностью открыто, когда разжигание огня, чтобы обеспечить как можно больше кислорода на его ранних стадиях, и затем может использоваться на протяжении всего остального огня для контроля скорости на который прожигает дерево. Этот вторичный воздухоотводчик также используется для управлять системой промывки воздуха печи, которая помогает удерживать стекло на дверце ясно для непрерывного обзора огня.

На другой нашей плите такая же ручка управляет первичными и вторичными вентиляционными отверстиями, расположенными под печью.

В этой дровяной печи есть третичный воздух вентиляционные отверстия, но нет возможности управлять ими, и поэтому ручка для основного и вторичные вентиляционные отверстия — единственный способ контролировать огонь.

Перегородка

Перегородка представляет собой металлическую пластину, расположенную в верхней части топки и помогает удерживать побочные продукты горения в топке. топка дольше.

Большая часть тепла, вырабатываемого сжигание древесины может происходить от вторичного сжигания отходящих газов. Сохраняя эти газы в топке для более длительного использования дефлектора, предоставляется больше времени чтобы помочь сжечь газы.

Вот как выглядят перегородки в нашем печи:

Перегородка в многотопливной печиПерегородка в дровяной печи

Перегородка необходима для температуры, создаваемые огнем, но могут быть повреждены, если тепловая мощность превышает расчетную рабочую температуру печи.

Перегрев печи может привести к долгосрочному или необратимому повреждению таких компонентов, как перегородка, поэтому я подготовил еще одну статью о том, что такое перегрев печи и как этого избежать.

Дымоход

Дымоход расположен в верхней части камин, но обычно за перегородкой и над топкой. Дымоход воротник — это место, где дровяная печь встречается с печной трубой, что обеспечивает проход для отработанных газов от пожара, чтобы безопасно покинуть ваш дом.

В наших дровяных печах воротник дымохода расположен в верхней части печей и виден прямо над перегородкой.

Дымоход, расположенный прямо над перегородкой в ​​одной из наших печей

В зависимости от модели дровяной печи дымоход воротник может располагаться сверху на печке или на спинке; каким образом дымоход выходит из вашего дома.

Печная труба и Дымоход

Труба печи подсоединяется к печи через воротник дымохода и соединяет печь с дымоходом.

Дымоход может проходить вертикально через потолка, выходят под углом через наружную стену или доходят до крыша через внутреннюю часть дымохода.

Установлены наши дровяные печи внутри существующих дымоходов, поэтому печные трубы выходят из печей вертикально в дымоходы, расположенные внутри дымоходов.

Дымоход от нашей многотопливной печиДымоход от нашей дровяной печи

Затем дымоходы были заглушены там, где печная труба встречается с дымоходом, чтобы гарантировать, что весь поток воздуха проходит через печи.

Металлическая пластина, закрывающая основание нашего дымохода. Основание этого дымохода запечатано вокруг дымохода

Двери

Дверь на дровяной печи на передней части печи и обычно имеет большой стеклянный экран для позволяет вам видеть огонь, когда он закрыт.

Дверцы печи имеют уплотнение по внутренней стороне предотвратить попадание воздуха в печь через дверцу, убедившись, что весь воздух, попадающий в топку, проходит через вентиляционные отверстия и может поэтому управляться.

На изображениях ниже показано, что внутри дверцы выглядят как на наших дровяных печах:

Задняя часть дверцы многотопливной печи. Для дверцы и отсека для золы предусмотрены отдельные уплотнители Задняя часть дверцы нашей дровяной печи

Система промывки воздухом на дровяной печи помогает следите за чистотой стекла на дверце для полного и непрерывного обзора огня. Обе наши печи имеют встроенные системы промывки воздуха, но на изображениях ниже показано одна система промывки воздуха работает более эффективно, чем другая.

Стекло нашей дровяной печи начинает чернеть

Зольник

Многотопливные печи обычно имеют зольники в то время как дровяные печи обычно этого не делают. Зольники на многотопливных печах расположены прямо под топкой и улавливают золу, когда она падает через топку решетка.

Уголь нуждается в источнике воздуха снизу для горят эффективно, а дрова нет. Таким образом, многотопливные печи включают в себя металлические решетки у основания топки, а не плоский кусок огнеупорного материала материал, используемый в дровяных печах.

Воздух подается к основанию многотопливного топка печки через зольник и колосник. Поскольку многотопливные печи нуждаются в решетка, зольник требуется для сбора любой золы, которая падает.

На изображении ниже показана металлическая решетка в основание топки нашей многотопливной печи

металлическая решетка нашей многотопливной печи зольник нашей многотопливной печи

этой решеткой можно управлять с помощью рычага сбоку печи, которая вращает колосник и помогает золе высыпаться из топки в зольник.

У нашей другой дровяной печи нет поддон для пепла, поэтому излишки пепла необходимо удалять вручную из печки. топка.

В нашей дровяной печи нет отсека для золы

Многие производители печей рекомендуют оставлять слой золы у основания топки, чтобы защитить компоненты внутри топки или зольника от жара огня, а также помочь изолировать угли, когда огонь достигает нужной температуры.

Я написал здесь еще одну статью, объясняющую, сколько золы следует оставлять в дровяной печи и почему.

Заслонка

Некоторые старые модели дровяных печей могут иметь заслонку, расположенную внутри печной трубы, представляющую собой пластину, которую можно открывается или закрывается вручную, чтобы помочь контролировать тягу в печи.

Таким образом, демпфер можно использовать в в сочетании с вентиляционными отверстиями печи, чтобы помочь контролировать скорость, с которой огонь прожигает топливо и, следовательно, общую теплоотдачу.

Наши дровяные печи довольно новые и не включать любую форму демпфера.

Для получения моего полного руководства по каминным заслонкам, а также для получения дополнительной информации о том, как выглядят заслонки, что они делают и как ими управлять, нажмите здесь.

Каталитический Камера сгорания

Некоторые высокоэффективные дровяные печи включить каталитическую камеру сгорания в качестве компонента, чтобы помочь еще больше уменьшить загрязняющие вещества покидают ваш дом.

Каталитическая камера сгорания помогает снизить температура в печи, при которой сгорают газы, что обеспечивает общее более чистое горение и меньше выбросов.

Дополнительная литература

Я собрал ряд других статей о дровяных печах, которые могут помочь вам, если вы хотите купить дровяную печь или хотите понять свою текущую печь и увеличить ее тепловую мощность. .

Установка дровяной печи в существующий камин

На что обратить внимание перед покупкой дровяной печи

Причины купить дровяную печь

Объяснение вторичного горения в дровяных печах

Объяснение систем промывки воздуха в дровяных печах

Объяснение первичного, вторичного и третичного воздуха в дровяных печах

Что такое перетопка в дровяной печи

Сколько золы оставить в дровяной печи

Руководство по заслонкам камина

Справочник по топкам каминов
