Обрешетка цоколя из металлического профиля: Виды и монтаж обрешетки из металлического оцинкованного профиля под сайдинг — ЖК Акваполис

Содержание

Виды и монтаж обрешетки из металлического оцинкованного профиля под сайдинг

Срок службы сайдинга зависит не только от качества облицовочного материала, но и от надежности обрешетки, которая служит основой для его установки. В связи с этим к каркасу под облицовку предъявляются особые требования: важно, чтобы он был максимально прочным и долговечным, устойчивым к различным воздействиям и способным выдержать существенные нагрузки.

Преимущества

Обрешетка под сайдинг может быть деревянной и металлической. Первая имеет низкую себестоимость, однако древесина – материал ненадежный и подверженный разрушению под воздействием факторов окружающей среды. Металлическая обрешетка обладает более продолжительным сроком службы, поскольку изменения температуры и перепады влажности на нее никак не влияют. Также металлу не страшны грызуны, насекомые, плесень и грибок.

Размеры металлической обрешетки

Размеры каркаса под облицовку должны соответствовать площади панелей сайдинга. Металлическая обрешетка состоит из установленного на подвесы П-образного профиля. Его длина составляет 3 м, сечение – 60х27 мм. Это обычный профиль, используемый для сборки гипсокартонных конструкций. Он имеет по кромке отбортовку, что обеспечивает его повышенную прочность. Профили с сечением 50х40 мм и 40х40 мм такой отбортовкой не оснащены, и для создания обрешетки не подходят.

Шаг между вертикальными стойками каркаса варьируется от 40 до 60 см в зависимости от места установки: около 40 см – для цокольного сайдинга, 60 см – для основного массива стены. Шаг между горизонтальными распорами также составляет 40-60 см. Исходя из приведенных чисел, можно с высокой рассчитать размеры металлической обрешетки, а также количество необходимых профилей.

Важно! Вес и площадь облицовки должны быть такими, чтобы нагрузка на подвесы или уголки не превышала 40 кг. Большего веса конструкция может не выдержать, особенно закрепленная на подвесах.

Виды оцинкованных профилей

Профиль имеет множество разновидностей, имеющих разные эксплуатационные характеристики. Для изготовления каркаса под сайдинг применяются следующие виды профиля:

ПС-стоечный профиль;
ПП-потолочный профиль;
ПН-направляющий профиль.

Планки стоечного профиля фиксируются в вертикальном положении и выполняют функции стойки. Их монтаж осуществляется с использованием металлических подвесов – изогнутых буквой «П» тонких металлических перфорированных полос длиной 30 см. Иногда с этой целью применяются самодельные крепления, изготовленные из профиля: они обладают большей жесткостью и могут выдержать большие нагрузки, в то время как подвесы не рассчитаны на удержание металлической конструкции с прикрепленным к ней сайдингом.

Потолочный профиль является альтернативой стоечному, хоть и не приспособлен для вертикальной установки. Из него обычно изготавливаются распоры между стойками: такие перемычки придают каркасу дополнительную прочность. С той же целью используются направляющие профили. Их преимущество состоит в том, что они обладают полкой, превосходно подходящей для вкручивания шурупов и дюбелей.

Важно, чтобы по ширине потолочные и направляющие профили совпадали со стоечными, иначе соединение профилей разных типов станет невозможным.

Установка металлической обрешетки под сайдинг

В металлической обрешетке шаг между вертикально установленными профилями должен равняться 50-60 см, между горизонтальными распорами – 40-60 см. Важно отметить, что в климатических зонах с сильными порывистыми ветрами шаг между профилями должен быть наименьшим. В свою очередь, расстояние между каркасом и стеной не нормировано, и зависит только от толщины теплоизоляционного слоя. Обычно этот показатель варьируется в пределах от 50 до 70 см.

Монтаж металлической обрешетки выполняется с применением подвесов, один конец которых с помощью саморезов соединяется со стеной дома, а второй удерживает стоечный профиль. Вместо подвесов можно использовать уголки, изготовленные из обрезов профиля – этот вариант даже лучше, поскольку эти крепления обладают большей жесткостью и прочностью, так что способны выдержать довольно существенный вес сайдинга. Чтобы получить уголок, профиль сгибают, придавая ему П-образную форму.

Его установка также осуществляется с применением саморезов. Если стены имеют большие выступы, которые требуется скрыть, использовать подвесы запрещается – подойдут только сделанные из профиля уголки. Также подвесы нельзя использовать в случаях, когда под облицовкой планируется установить утеплитель.

Приступать к монтажу обрешетки можно только после того, как определено точное количество и длина нужных профилей. Далее на стену наносится разметка: сделать это получится с помощью уровня, отвеса и нескольких веревок. Отвес используется для нанесения ровных вертикальных линий, уровень – горизонтальных. Веревки нужны для замеров расстояния.

Установка профилей осуществляется исходя из разметки. Подвесы или уголки фиксируются на стене саморезами, поверх устанавливаются вертикальные стойки. Монтаж креплений и стоек выполняется одновременно. Далее между стойками, согласно разметке, производится установка распоров. Распоры и стойки соединяются саморезами.

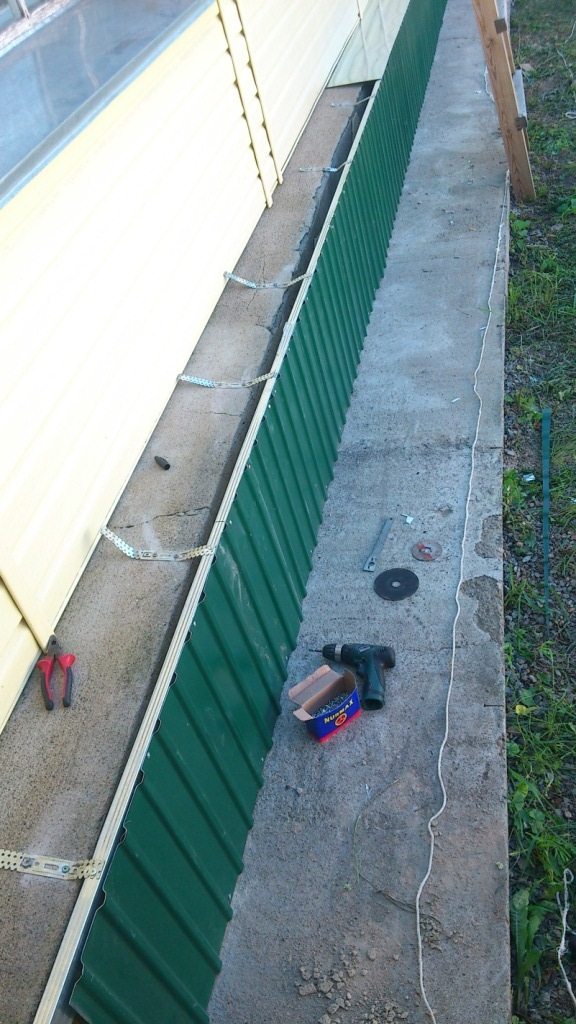

Установка под цокольный сайдинг

Шаг между вертикальными стойками металлической обрешетки для цокольного сайдинга зависит от длины панелей: под каждую из них нужно установить по четыре стойки. Обычно длина шага для вертикальных опор цокольного сайдинга варьируется в промежутке между 40 и 45 см. Что касается горизонтальных профилей, то монтировать их вовсе не обязательно, гораздо проще установить цокольные панели на всю стену. Если же здание обладает высоким цоколем и без горизонтальных планок обойтись нельзя, то шаг между ними должен составлять не менее 50 см.

Промежуток между стеной и каркасом не имеет предустановленных значений и зависит от толщины слоя теплоизоляции. Технология крепления обрешетки под цокольный сайдинг та же, что и в общем случае: металлические рейки фиксируются саморезами с помощью подвесов или уголков. Для северных регионов цокольную обрешетку надо поднять на 15 см над грунтом и поместить под ней металлические или деревянные колышки-опоры.

Обрешетка под цокольный сайдинг: функции и виды

Наружная отделка

Время на чтение: 4 минуты

АА

7417

Нет времени читать?

Отправим материал вам на:

Pocket

Flipboard

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Обрешетка при установке сайдинга является обязательной, поскольку выполняет функцию каркаса при монтаже плит данного вида облицовки. Вне зависимости от вида панелей технология панелей едина для всех.

Содержание статьи

Необходимость применения обрешетки
Функции
org/ListItem»> Виды обрешёток
Деревянная обрешетка
Металлическая обрешетка
Обрешётка под сайдинг для цоколя
Используемые материала и инструменты
Технология монтажа обрешётки
Технология изготовления обрешетки своими руками
Монтаж сайдинга на обрешётку
Практические советы

Загрузка . ..

Отделка крепится и на ровную поверхность фасада, но это существенно снижает её долговечность и лишает главных преимуществ такого вида облицовки.

Необходимость применения обрешетки

Поверхность стен цоколя обладает различными дефектами и неровностями, которые устраняет каркас. В таком случае дом не теряет своих внешних качеств презентабельности фасада, а отделка плитами цокольного сайдинга может быть выполнена без уменьшения их свойств гидро — и пароизоляции.

Каркас, который делается под облицовку, дает возможность стенам дышать. Такая вентиляция надежно защищает их от грибка и плесени, влаги и образования конденсата на внутренних поверхностях отделки.

Функции

Обрешетка под цокольный сайдинг переназначена для следующих целей:

Опора для монтажа сайдинга;
Устранение неровностей поверхности стены;
Основа для облицовки сайдингом;
Обеспечение вентилируемого проема между стенами дома и отделкой;
Возможность крепления утеплителя под плиты;
Нормализация влажностного режима в доме.

Виды обрешёток

Есть два вида обрешетки, отличаемых по материалу изготовления – дерево и металл.

Деревянная обрешетка

Деревянная обрешетка существенно сокращает смету на отделку, но есть и недостаток – деформация каркаса из деревянных брусьев от атмосферных осадков в виде снега и дождя. Если дерево, которое применяют для монтажа обрешетки, содержит около 15% влажности, то такой процентный показатель считается допустимым.

Но если он превышен, то начинаются гнилостные процессы и разрушение основы. Происходит не только искривление каркаса, но и его поломка и проседание. Низкий уровень влажности материала под сайдинг устраняется на стадии, предшествующей монтажу.

В течение месяца дерево выдерживают нетронутым, чтобы оно высохло, и только потом приступают к отделочным работам.

Внешне деревянный профиль выглядит как обычный брус сечением 0,5*0,5 см. Для предотвращения порчи элементов конструкции их пропитывают особым антисептиком. И даже после этого брус не рекомендуется применять во влажную погоду или делать монтаж в дождливую погоду.

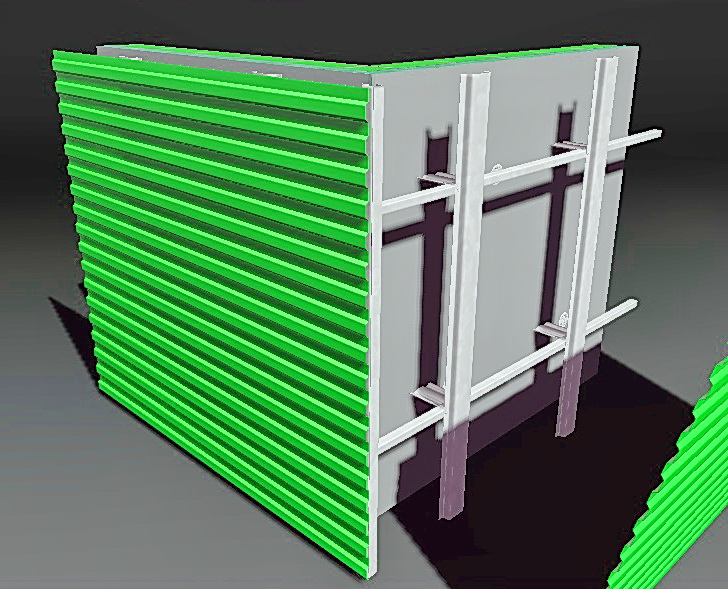

Металлическая обрешетка

В таком исполнении применяют профиль из оцинкованного железа сечением 0,6*0,27 см. Его аналоги применяют для крепления других материалов на стены дома, к примеру, гипсокартонных панелей. Есть профили и с другим сечением, 0,5*0,5 и меньше.

Такие варианты не подойдут для сайдинга, поскольку необходима определенная прочность и жесткость материала для обрешетки, а также специальная отбортовка краев листового полотна, что есть только в профиле одного вида.

Для фиксации профиля из металла применяют особые подвесы из листов тонкого металла. Они изготавливаются П-образной формы и крепятся к поверхности саморезами. С противоположных углов дома начинают крепление пары полотен, которые будут играть роль направляющих.

Для проверки правильности крепежа необходимо применять строительный уровень или уголок (лазерный). Как только измерения окончены, необходимо натянуть строительную нить или леску между полотнами, по которой будет делаться монтаж панелей облицовки.

Обрешётка под сайдинг для цоколя

В случае отделки цоколя панелями, к примеру, виниловыми, 50*120 см, с имитацией природных камней, необходимо выбрать металлический каркас. Это обусловлено тем, что поверхность почвы находится в непосредственной близости к цоколю, такая близость воды будет плохо влиять на каркас обрешетки, если сделать его из дерева.

Там, где зимы теплые, в частности, южные регионы страны, первые направляющие крепят прямо над землей. Севернее, где возможно и промерзание почвы на некоторое расстояние, начало работ происходит на 10-15 сантиметров выше линии грунта.

Если облицовывается весь фасад дома, то направляющие ставят вертикально, выдерживая 0,9 м между полотнами. Если облицовка будет делаться только в нижней части, тогда требуется только горизонтальный каркас на 45 см в высоту.

Началом работ будет установка пары направляющих, которые располагают в разных частях одной стены. Между ними тянут леску, по которой фиксируют промежуточные бруски.

В стене делают отверстия для кронштейнов или подвесов, которые удержат деревянные брусья каркаса. Если его делают из металла, то лучше использовать кронштейны из-за их повышенной прочности. Если в отделку будет добавлена теплоизоляция, то необходимо её уложить прямо на кронштейны.

Поверх кладется мембранная защита от ветра и продолжается фиксация реек для сайдинга. После этого измеряется ровность установки уголков и начинается непосредственный монтаж панелей.

Используемые материала и инструменты

Работы по установке обрешетки для сайдинга очень просты и не требуют большого количества инструментов. Необходимо подготовить молоток, уровень, шуруповерт, крепеж и требуемые для монтажа комплектующие, которые часто поставляются изготовителем сайдинга вместе с панелями.

Технология монтажа обрешётки

Для вентилируемого фасада применяют прогоны или профиль для гипсокартона. Это позволяет сделать проветривание пространства между отделкой и основанием, при этом закрепив панели очень прочно на фасад.

Для того чтобы выровнять конструкцию каркаса необходимы кронштейны или профиль П-образный профиль.

Задать вопрос автору
Обрешетка ставится на некотором расстоянии, зависимом от материала стен, их качества и от особенностей конфигурации строения. Если используют металлические элементы, то шаг необходим в 40 сантиметров максимум. Если панели отделки будут установлены по горизонтали, тогда рейки каркаса делают вертикальными, и наоборот.

Сплошной каркас делается в местах неустойчивого основания — дверных и оконных проемов. Если стены сделаны из кирпича, то нужно сделать специальный расчет, чтобы не попадать креплениями в раствор между кирпичами.

Таким образом, технология монтажа базируется на трех принципах – подготовке поверхности, разметке и самом монтаже.

Технология изготовления обрешетки своими руками

Перед началом работ необходимо подготовить стены под любой каркас, будь то дерево, или же металл. Для этого демонтируют все наличники с дверных проемов или окон, а также удаляют все детали декоративного характера, которые выступают за линию поверхности отделываемого фасада. Стены очищаются от мусора и грязи, если была применена другая отделка ранее, нужно тщательно устранить все крепления, которые были установлены. Поверхности обрабатывают антисептиками против плесени;
Наносят разметку. Расстояние выбирается исходя из веса используемых листов. Если панели громоздкие, то шаг берется меньшим. В случае частых сильных ветров расстояние также уменьшают, что придает панелям большую устойчивость. На данном этапе определяют направленность панелей в облицовке, чтобы устанавливать рейки каркаса горизонтально или вертикально;
Выполняется монтаж каркаса под сайдинг. Этот вариант в разы дешевле металлического аналога, к тому же, проще в исполнении своими руками при отсутствии опыта. Все деревянные элементы пропитывают антисептиком, после чего вымеряют их одинаковость по длине. Стыковать для достижения единого размера можно, но не желательно;
Устанавливают кронштейны, на которые накладываются брусья и крепятся саморезами. Крепление может быть осуществлено и на стену, если не будет утеплителя. Обрешетку нужно выравнивать уровнем с помощью клиньев из пластика. Углы крепят на 0,6 метра, отступив от крыши и от нижней полосы. Внутренние же углы выполняются J-профильными элементами.

Монтаж сайдинга на обрешётку

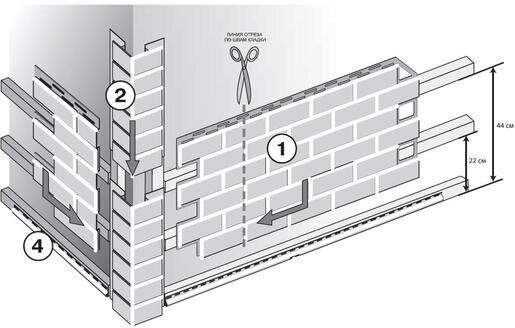

После установки профиля делается монтаж сайдинга. Первый лист крепят на стартовый профиль в направлении вверх. Углы делают на 0,2 см ниже кромки основания. Лист продвигается до упора, с движением влево во внешний угол;
На края наносят герметик и стыкуют с углами. Детали фиксируют саморезами или через подложку — гвоздями. Необходимо выдерживать угол в 90 градусов. Следующий лист заводится в стартовый профиль и прижимается к самому первому листу. По такому принципу отделывается вся стена. Если сайдинг выбран с имитацией кирпичной кладки или каменного основания, то ряды сдвигают на 15 см относительно друг друга, что поможет придать цоколю естественный вид;
Листы опускают вниз плавно, без резких движений, не пытаясь затолкнуть, чтобы не сорвать крепление и сделать отделку надежной. Цокольный сайдинг оснащен специальными пазами и штырями, которые помогают ему в сопротивлении деформациям, но не предназначены для крепления к стене. Для того чтобы конструкция перемещалась свободно, нужно закрепить её на 5 фиксирующих элементах в расчете на одну панель;
Крепежи вгоняют в стену на 15 см для устойчивости. В самом листе также должны быть отверстия для крепления, чуть большего диаметра, чтобы не повредить материал.

Практические советы

При монтаже на деревянный каркас не допускается использовать влажное не просушенное дерево. Со временем такая основа будет подвержена искривлению, поэтому лучше немного выждать перед началом работ;
Между гвоздями и саморезами выдерживают 35 см, чтобы фиксация была надежной. По длине эта величина составляет 3 см;
Если между панелями делается нахлест, что желательно для предотвращения попадания грязи и пыли, то заход материалов друг на друга должен быть не более 25 мм;
Листы не крепят сквозь поверхность, поскольку это может привести к изгибу материала;
Важно оставить зазор между утеплителем и панелями сайдинга.
Крепить листы не стоит сквозь поверхность, так как это ведёт к выгибанию листов.
Важно оставить зазор в 30 мм между панелями сайдинга и теплоизоляцией. Это обеспечит защиту от конденсата на внутренних поверхностях.
