Обрешетка под металлопрофиль: Обрешетка крыши под профнастил

Обрешетка крыши под профнастил

Обрешетка крыши частного жилого дома

Как и любая другая работа, обрешетка крыши под профнастил требует подготовки: необходимо закупить материал (доски, крепеж), подобрать инструмент, изготовить или приобрести лестницы.

Доски для обрешетки должны быть сухими. Иначе после монтажа их поведет, вследствие чего герметизация стыков может быть нарушена. Толщина доски варьируется от 20 до 50 мм, можно применять брус с квадратным сечением на 50, 60, 75 мм.

Перед началом работы, во избежание повреждения древесины насекомыми и бактериями, ее необходимо пропитать специальными составами. Необходимо помнить и о пожарной безопасности будущей постройки. Пропитав доски или брус огнеупорным составом, можете быть уверенными, что материал начнет гореть только при наличии открытого пламени, в противном случае он погаснет.

Работу лучше выполнять с помощником, приготовив: молоток, рулетку, ножовку, стремянку, гвозди на 100 или 150 мм. Монтаж обрешетки крыши лучше выполнять в сухую погоду, предварительно подняв наверх необходимый материал и инструменты.

Расстояние между досками обрешетки крыши под профнастил может быть разным. В одних случаях ее делают сплошной, оставляя между досками зазоры по 10 мм на случай разбухания древесины. В других делают обычный шаг 200-400 мм или разреженный – 500-700 мм.

Если крыша двухскатная или четырехскатная, устройство обрешетки начинают от конька крыши. Не стоит забывать о паро- теплоизоляции, которых мы в этой статье касаться не будем. На крайних стропилах размечаем положение первой доски для обрешетки, учитывая вылет (свес) по проекту кровли. Таким же методом размечаем положение остальных досок, последовательно перемещаясь от конька к карнизу. Обнаруженные дефекты устраняются.



Закончив разметку, можно начинать крепить обрешетку. Если доски не напилены в размер, а это бывает в случае, когда их предстоит сращивать из-за недостаточной длины, с левого торца лучше натянуть нитку и выставлять доски по ней.

Тогда правый торец, после окончания работу по натянутой нитке будет отпилить легче. Для левшей все делается зеркально.

Чтобы брус стропил не растрескался от гвоздей, их забивают со смещением, тогда они будут не по одной осевой линии. При сращивании досок шов располагайте точно по осевой стропил, а сами швы старайтесь разнести по длине кровли, не делайте их на одном стропиле.

После окончания работ внимательно осмотрите обрешетку. Она должна быть в одной плоскости по всему периметру ската. Выпуклости, вогнутости не допускаются. Это отрицательно скажется на монтаже финишного покрытия. Теперь вы знаете, как сделать обрешетку под профнастил на крышу. Надеемся, трудностей при работе у вас не возникнет.



Обрешетка односкатной крыши под профнастил

Кровли такого типа обустраиваются на небольших строениях: флигелях, дровяных сараях, гаражах. Угол наклона односкатной крыши, как правило, небольшой. Нужно иметь в виду, что минимальный допустимый угол наклона для скатной кровли составляет 12 градусов.

В случае меньшего уклона крыша уже становится больше похожа на плоскую. Вода при косом дожде и таянии снега на кровле может затекать через стыки кровельных материалов, а это недопустимо.

Ветровая нагрузка на односкатную кровлю минимальная вследствие ее малой парусности. Зато у такого типа кровли весьма большая снеговая нагрузка, о чем нужно помнить уже на стадии проектирования такой кровли и проектировать ее с хорошим запасом прочности. Скатная кровля должна быть жесткой, не прогибаться под массой снега, имеющего во время оттепелей большой вес. Для этого либо профилированные листы берутся толще и с более высокой «волной», либо шаг обрешетки делается чаще.

Способ монтажа обрешетки для односкатной кровельной конструкции аналогичен обрешетке на двухскатной кровле: начинается сверху, постепенно смещаясь к карнизу.

Как правильно выбрать тип обрешетки крыши

Разновидность обрешётки зависит от двух основных параметров: угла наклона ската и марки профлиста. Если угол наклона, к примеру, составляет 14 градусов, а профлист марки С10 – понадобится сплошная обрешётка. При том же угле наклона и листе С21 надо делать обычную обрешетку с шагом 300 миллиметров, для профнастила из листа С44 монтируют разреженную обрешетку с шагом 600 миллиметров.

При увеличенных нагрузках на кровлю, для обеспечения максимальной прочности, используют обрешетку в два слоя. Нижнюю делают облегченной, с шагом от 500 до 700 миллиметров, верхнюю – с обычным шагом или сплошную. Такой вариант применяется также в случае укладки утеплителя большой толщины.

Метизы при монтаже обрешетки подбираются в 2 раза больше ее толщины. К примеру, если используется брусок 70х70 миллиметров, то гвозди нужно брать длиной не менее 150 мм.

Узнать подробнее о профнастиле!

Предыдущая Следующая

Угол наклона крыши из профнастила

Как рассчитать угол наклона кровли из профнастила.

Расчет профнастила на крышу – точность и аккуратность

Расчет профнастила на вальмовую крышу

Все статьи

Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

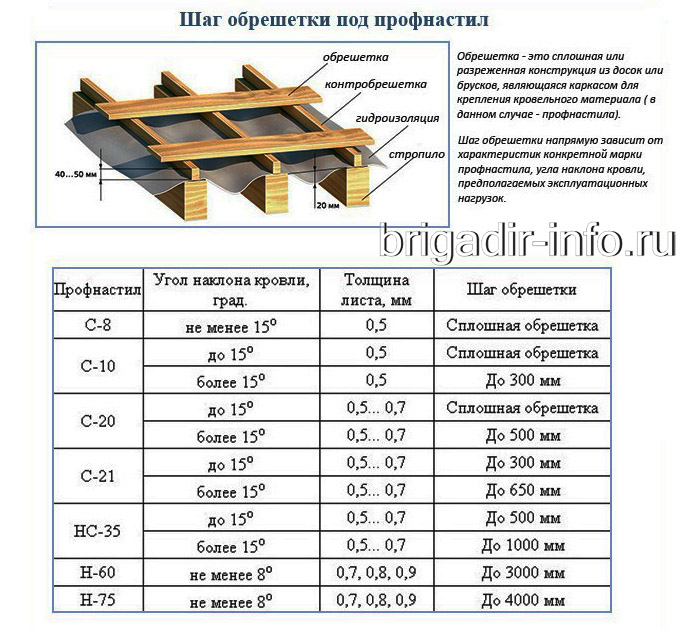

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
	более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
	более 15 градусов	50 см
С-21	до 15 градусов	30 см
	более 15 градусов	65 см
С-44	до 15 градусов	50 см
	более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Расчет и монтаж обрешетки под профнастил

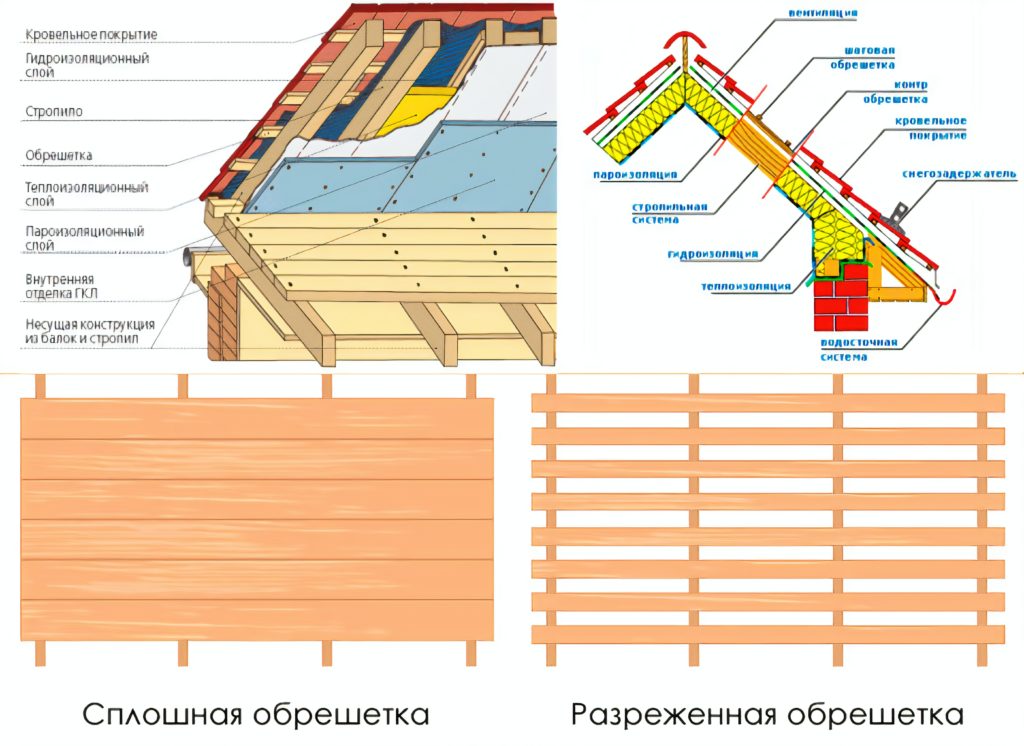

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.
