Обвязка свайно винтового фундамента: Обвязка фундамента на винтовых сваях

что это такое, расчет, цена, нужна ли для винтового и какой материал подходит для каркасного дома, как правильно обвязать

Долговечность и экономичность свайных фундаментов привлекает внимание застройщиков малоэтажных зданий.

Такое основание можно возвести на слабонесущих, обводненных или подтапливаемых грунтах самостоятельно без «мокрых» работ за несколько дней.

Должную устойчивость свайному фундаменту придаёт грамотная обвязка.

Что это такое?

Обвязкой свайного фундамента называют конструкцию, которая скрепляет между собой сваи, установленные в землю по контуру дома и под внутренними перегородками. Если строение возводится на участке с неровным рельефом или на склоне, горизонтальные крепления дополняются диагональными. Фундамент с обвязкой уже невосприимчив к почвенным сдвигам, сезонному пучению и иным выталкивающим силам.

Обвязочный материал жёстко связывает сваи в единую систему, придавая дополнительную устойчивость строению к разрушительным силам извне.

Нужно ли делать для свайного основания?

Сваи, которые монтируются отдельно друг от друга, испытывают разные внешние нагрузки. На каждую опору оказывает воздействие не только сила пучения грунта, но и вес всего сооружения.

Даже если столбы установлены согласно всем строительным нормам и расчётам, нельзя быть уверенным в том, что ни один из них с течением времени не даст усадку.

Например, на винтовых опорных трубах случается облом лопастей. Это приводит к перекосам стен и пола и разрушению здания. Обвязка призвана удерживать конструкцию на одном уровне.

Материал, который используется для скрепления свай в общую систему должен обладать необходимой жёсткостью и механической прочностью, чтобы выдержать высокие нагрузки.

Обвязка опор позволяет добиться ровной поверхности основания, что положительным образом сказывается на возведении стен, исключается перекос пола после завершения строительных работ. Гидроизоляционная прокладка защищает стены от влаги.

Обвязка свайного фундамента — это гарантия надёжности основания, а значит и долговечности всего сооружения.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

• когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
• когда строение приподнято над землёй более чем на 1 метр;
• для массивных сооружений;
• для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Разновидности

Обвязка свайного фундамента может быть исполнена в различных конструкционных версиях. Каждый вариант обладает своими преимуществами и недостатками и способен справиться с различными нагрузками.

Обвязка может быть следующей:

• Высокой, приподнятой над землёй. Устанавливают на пучинистых грунтах.
• Повышенной, лежащей на поверхности грунта.
• Заглубленной, когда на одной плоскости с поверхностью земли находится верхняя плоскость ленты. Используется редко.

Для обвязки используют:

1. древесину;
2. изделия металлопроката;
3. возводят ленту из монолитного железобетона.

Выбор материала

Когда встает вопрос, чем обвязать основание опираются на следующие требования:

• выдерживать наибольшие нагрузки, чем возможные во время эксплуатации;
• противостоять внутренним и внешним воздействиям;
• иметь высокую механическую прочность.

В зависимости от задач и условий для обвязки могут использоваться следующие материалы:

• Брус сечением 150х150 мм либо 200х200 мм. Актуален при возведении и обвязке каркасного либо щитового дома. Наиболее экономичным вариантом является брус из лиственных пород деревьев. Перед выполнением монтажа древесину пропитывают антисептиками и слоем битумной гидроизоляции.
• Уголок равнополочный шириной не менее 50 мм и толщиной 5 мм. Самый экономичный вариант из всех видов металлической обвязки. Материал и работа обойдутся в два раза дешевле двутавровой балки либо швеллера. Используется для дачных домиков и хозпостроек.
• Швеллер обладает на порядок большей несущей способностью, чем обвязка из бруса. Используется при строительстве каркасных строений, одноэтажных домов из шлакоблоков и газобетона. Для обвязки по периметру несущих стен нужен швеллер сечением 0,3 см, под внутренние перегородки достаточно 0,2 см. Стыки балок из металлопроката соединяют точно под прямым углом.
• Толстостенная профильная труба имеет более низкую устойчивость к механическим чем у швеллера. Скрепляют при помощи сварки. Преимуществом являются дешевизна и вес, не утяжеляющий конструкцию.
• Доски для лёгких строений. Устанавливают на ребро, предварительно склеивая между собой. Фиксируют при помощи саморезов или болтов. Стыки должны быть расположены на разных сваях.

Расчет

Для проведения расчётов проводят геологические изыскания, которые позволяют разработать соответствующий данной местности проект.

Расчет обвязки включается отдельным разделом в проект свайно-ростверкового основания. На каждую опору предусмотрена определённая нагрузка, которую нужно учесть и рассчитать. При неправильных расчётах ростверк будет продавлен, а сама свая деформирована.

Для расчёта необходимо учитывать следующие моменты:

• прочность используемых материалов;
• несущие характеристики грунта;
• наличие горизонтальных и вертикальных нагрузок;
• горизонтальные повороты несущих конструкций;

Расчётную нагрузку на каждую опору определяют с учётом равномерного распределения всего веса на конструкцию. Жёсткость ростверка принимается как максимальная. В процессе расчёта учитывают нагрузки, которые дополнительно возникнут при эксплуатации строения.

За основу расчётов берутся нормативные документы, указанные в СНиП 2.02.03-85.

Расчёты достаточно сложные, поэтому следует обращаться к специалистам, специализирующиеся на этом профиле.

Инструменты для работы

Перед тем, как начинать работы по обвязке, необходимо подготовить:

• уровень;
• саморезы; рулетку;
• болты;
• дрель;
• анкера;
• сварочный аппарат;
• рубероид;
• молоток;
• антисептики для защиты древесины и антикоррозийные составы для металла;
• брус (либо швеллер, уголок, профильную трубу).

Если обвязка осуществляется из изделий металлопроката, необходимо подготовить грунтовку и краску для покрытия металла от коррозии.

Как правильно обвязать сваи?

Обвязочный материал прикрепляется с помощью сварки или болтов на оголовки винтовых свай. Оголовки могут идти готовыми в комплекте к винтовым сваям, либо их делают самостоятельно.

Порядок монтажа:

• Наваривают на оголовки стальные листы (20х20 см, толщиной 0,4 см).
• Под болты по углам площадок делают отверстия 8 мм в диаметре;
• Сварные швы обрабатывают средством от ржавчины.
• В местах контакта древесины с металлическими поверхностями на оголовки прокладывают рубероид в 2-3 слоя.
• Укладывают брус и прикрепляют к площадкам с помощью болтов или шурупов.

Если обвязочным материалом выступает швеллер, его укладывают на оголовки вниз гранями. Двутавровую балку соединяют сварным швом, он считается наиболее надёжным. Профильную трубу приваривают под оголовками по периметру основания.

Установку ростверка выполняют строго по уровню. Отсутствие горизонта создаст проблемы при кладке стен.

Гидроизоляция

При возведении фундамента на сваях при наличии подземных вод возникает необходимость создавать дренаж и гидроизолировать фундамент.

Если допустить коррозию металлических конструкций, несущая способность фундамента значительно снизится.

Защищают от влаги изначально сами сваи и затем обвязку. Опоры обрабатывают двухкомпонентным защитным слоем.

Обвязку из древесины закрывают рубероидом, сложенным в несколько слоев. Изделия металлопроката, которые используют при сооружении обвязки, необходимо защищать антикоррозионным составом. Гидроизоляционный слой на обвязке не даёт подземным водам возможности проникнуть внутрь сооружения.

Теплоизоляция

Внутреннее пространство под домом необходимо защитить от холода. Иначе затраты на обогрев сооружения значительно увеличатся. С целью теплоизоляции необходимо возвести фальш-цоколь и выполнить утеплительные работы. В качестве материала для цоколя используют кирпич или навесные панели из сайдинга, профнастила, пластика.

Утеплитель должен соответствовать следующим требованиям:

• иметь низкую теплопроводность;
• быть устойчивым к атмосферным осадкам;
• не утяжелять строение;
• не разрушаться от времени.

По указанные параметры идеально подходят:

• полистирольные листы;
• пеноплекс;
• экструдированный пенополистирол.

Полезное видео

Дополнительная информация по обвязке винтового фундамента в видео:

Заключение

Свайный фундамент отличается надёжностью, доступной ценой, быстро монтируется. Подходит для болотистого и подвижного грунта. Однако такое основание выполнит свою задачу только в том случае, если правильно выполнить его обвязку с использованием долговечных и прочных материалов.

Тщательная гидро- и теплоизоляция фундамента продлит долговечность сооружения, улучшит микроклимат в доме.

для чего нужна, как сделать своими руками, сколько стоит процедура под ключ?

Свайно-винтовой фундамент обустраивают при строительстве зданий, сооружений на сложных грунтах, почвах с низкой несущей способностью или на участках с высоким уровнем грунтовых вод.

Такое основание равномерно распределяет нагрузку от здания и не дает ему проседать, даже при пучинистом или просадочном грунте.

О том, как производится обвязка свайного фундамента уголком, расскажем в статье.

Особенности процедуры

По своей конструкции свайно-винтовой фундамент — это сваи, заглубленные в землю по периметру будущего дома, объединенные друг с другом ростверком. Также сваи соединяются обвязкой, которую делают в том числе с помощью металлического уголка.

Когда нужна?

Если сваи соединены только горизонтальной рамой-ростверком, конструкция недостаточно прочная и жесткая. На нее действуют разнонаправленные силы – от дома, грунта.

В результате нарушается положение свай, что приводит к неравномерному распределению веса конструкции – дом кренится, на стенах образуются трещины.

Обвязка используется для придания жесткости и прочности основанию. Уголок присоединяют к сваям с помощью сварки – в горизонтальном, вертикальном и диагональном положении. В результате получается густая металлическая решетка, благодаря которой основание становится прочнее, жестче, стабильнее.

Кроме того, обвязка помогает горизонтально выровнять основу, что особенно важно, если дом строят на болотистом участке или склоне.  Также она обеспечивает место для прокладки изоляции, защищающей дом от влаги, мороза и прочих негативных влияний окружающей среды.

Кроме уголка может использоваться швеллер, но для большинства фундаментов для частных домов уголок – оптимальный выбор, по характеристикам и стоимости. Многие выполняют обвязку из дерева или бетона, но эти материалы не являются предпочтительными.

Плюсы и минусы

Металлический ростверк более надежен и долговечен, чем деревянный, более прост в монтаже, чем бетонный. Обвязку выполняют с помощью сварки, поэтому скорость монтажа достаточно высокая.

Металл устойчив к нагрузкам и повреждениям, его срок службы составляет много десятков лет. Кроме того, в продаже есть много видов уголка, что обеспечивает разные варианты обвязки – под каждый фундамент можно выбрать оптимальный.

Тем более металлический ростверк обладает высокой ремонтопригодностью. Это основные плюсы использования уголка.

Но есть и недостатки:

1. Черный металл, из которого производится уголок, склонен к коррозии, поэтому готовый ростверк нужно окрашивать или покрывать другим типом защиты.
2. Такая обработка потребуется и при эксплуатации дома, влагозащита должна наноситься регулярно.
3. Монтаж обвязки может выполнить только опытный сварщик, иначе швы получатся хрупкими, а это опасно и для фундамента и для постройки в целом.

Но если сравнивать металлическую обвязку с деревянной или бетонной, она выигрывает по многим параметрам. Тем более, если вы имеете навыки в сварке и у вас есть хороший, хоть и бытовой сварочный аппарат. Но даже наем специалиста окупается прочностью и долговечностью получившегося фундамента.

Подготовка к процессу

Первым этапом подготовки является обустройство основы фундамента, то есть, забивка свай, установка рамы-ростверка. Преимущественно, обвязка утоплена в земле, поэтому для нее готовят траншею. На этом подготовительные работы заканчиваются.

Подбор уголка по характеристикам

Минимальный размер уголка – 50 мм с толщиной полки 4 мм. При выборе проката нужно учитывать цокольное расстояние, чем оно больше, тем большей должна быть ширина уголка.

При строительстве домов используют прокат с параметрами 50×50, 63×63, 75×75, толщиной 4-5 мм. Нет особых видов проката для этих целей – подходит обычный уголок с нужными параметрами.

Но только новый, б/у профиль использовать нельзя. Это обоснованный запрет: в процессе эксплуатации в металле возникает внутреннее напряжение, которое в дальнейшем может изменить геометрию ростверка.

Как сделать своими руками?

Такую работу возможно выполнить самостоятельно, если есть необходимые инструменты и оборудование. Для основной обвязки лучше использовать прокат 75×75 мм, толщиной 5 мм. Из уголка 50×50×5 мм выполняются связи, принимающие боковые воздействия.

Монтаж нижней горизонтальной связи осуществляется на 10-15 см от уровня земли, верхней – на том же расстоянии от низа конструкции.

Процесс состоит из таких этапов:

1. Расчет количества уголка, его покупка и доставка на участок.
2. На головах свай ставят уровень нулевой отметки.
3. Стволы свай отрезаются по отметкам, срезы зашлифовывают.
4. К сваям приваривают столики, для их изготовления используют листовую черную сталь толщиной 5 мм.

   Столики усиливаются боковыми косынками. Монтаж осуществляется так, чтобы все пластины были приварены на одной высоте – это проверяется нивелиром.

5. Размечают центральные оси, проверяют совпадение диагоналей.
6. Обрезка концов профилей под углом 450 – для угловых соединений.
7. Монтаж проката по наружному контуру, несколько отступая от центральных осей – расстояние должно быть достаточным для укладки материала возведения стен. Уголок устанавливают полкой вверх.
8. Если прокат соединяется по длине, то все стыки нужно размещать по центру опорных пластин.
9. Угловые профили приваривают к опорным столикам.
10. Сваривают угловые соединения.
11. Монтаж уголка для внутреннего контура – с соблюдением отступов от оси, полками вверх. Проверка нивелиром.
12. Монтаж промежуточного профиля (перегородок), по тому же принципу.
13. Проверка нивелиром.
14. Зачистка швов.
15. Покраска всех металлических поверхностей, в два слоя.

При монтаже недопустимо выполнять прихватку – сварочный шов должен быть полноценным, качественным. Именно поэтому рекомендуют пригласить профессионала.

Распространенные ошибки и рекомендации специалистов

Обвязка свайного фундамента может показаться простой работой, но в ней есть много нюансов.

Основные ошибки при монтаже:

• соединение уголка внахлест, а не встык – такое соединение не обладает высокой прочностью и надежностью;
• выбор недостаточно широкого уголка или его малой толщины;
• приваривание лишнего ряда обвязки – не придает большей прочности, но ведет к чрезмерным затратам;
• неправильное определение уровня, осей свай.

Такие ошибки и нарушения допускаются не только теми, кто самостоятельно выполняет обвязку. Если внимательно рассмотреть свайные фундаменты, построенные разными компаниями, можно найти те или иные ошибки. Поэтому выбирать компанию нужно тщательно, с изучением ее предыдущих работ, проведенных примерно в тех же условиях, что и на вашем участке.

Цена за обвязку под ключ

Всем известно, что цены на материалы и услуги в разных регионах свои. Поэтому, если вы не хотите выполнять обвязку самостоятельно, стоит обратиться в компанию, специализирующуюся на свайных фундаментах.

Примерные расценки обвязки под ключ, цены за погонный метр:

• Москва – около 1200 р.;
• Санкт-Петербург – около 1100 р.;
• Новосибирск – около 1000 р.;
• Екатеринбург – около 1000 р.;
• Нижний Новгород – 900-1200 р.

В стоимость входит цена уголка с доставкой на участок и стоимость работ. Зная периметр будущего дома, несложно вычислить цену обвязки и принять решение – выполнять ее самостоятельно или пригласить профессионалов.

Видео по теме статьи

Обвязка свайного фундамента уголоком, видео-инструкция:

Заключение

Грамотно смонтированный свайный фундамент с правильной обвязкой уголком – надежное основание для дома даже в два этажа, построенного из кирпича, бруса или бревна.

Но только при условии, что параметры свай подобраны верно, с учетом характеристик грунта и будущего дома. И уголок для обвязки куплен нужной ширины, толщины. А монтажные работы проведены с соблюдением правил и норм, без ошибок или нарушений.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

правильное соединение винтовых свай своими руками, цена под ключ, особенности для каркасного дома

Свайно-винтовой фундамент востребован в различных сферах строительства. Часто такой вариант основы используют для малоэтажного строительства.

Для увеличения надежности и прочности фундаментной основы на сваях применяют обвязку из бруса. Эта процедура имеет много особенностей, которые потребуется учесть при строительстве.

О том, как производится обвязка свайного фундамента брусом, расскажем в статье.

Особенности процесса

Процесс обвязки проводится после установки свай. Процедура имеет ряд особенностей, которые потребуется учитывать при строительной работе. В противоположном случае фундаментное основание будет иметь уменьшенную устойчивость.

Правила:

1. Применяется только обработанная древесина, которая защищена с помощью антисептика от грибка и плесени.
2. Дополнительным вариантом будет обработка антипениром, что позволит снизить риск пожара, а также нанесение влагоотталкивающей краски.
3. Крепежные отверстия формируют заранее по предварительным расчетам.
4. Для усиления конструкции может применяться двойная обвязка.
5. При покупке или изготовлении бруса требуется к нужному объему прибавлять 10-15%, так как могут потребоваться дополнительные работы.
6. Брус может быть сборным или цельным. В любом случае необходимо предварительно проверить стройматериалы на наличие сколов или трещин. Любой дефект древесины исключает ее применение для строительства основания.

Обвязка проводится согласно стандартному плану, в котором учтены все моменты строительного процесса.

При выборе древесины для нижней обвязки желательно обратить внимание на хвойные породы, которые имеют увеличенный срок эксплуатации, хорошие показатели по прочности, а также низкое содержание влаги.

Когда применяется?

Обвязка может применяться для различных объектов с основанием из свай. Назначением каркаса из бруса считают формирование единой основы, а также закрепление всех оголовков свай в единую конструкцию.

Свайный фундамент используется для быстрого малоэтажного строительства. Обвязка из брусьев будет применяться при определенных качествах объекта:

• небольшое количество этажей;
• строительство каркасных домов;
• небольшая масса здания.

При возведении каркасного дома требуется учесть, что две обвязки, в частности нижняя и верхняя, должны полностью соответствовать друг другу по габаритным параметрам строительных материалов.

Брусья подбираются идентичные. Для увеличения несущей способности верхней обвязки и устойчивой конструкции каркас укрепляется косыми опорами.

Плюсы и минусы

У обвязки брусом есть ряд преимуществ. Среди них:

• высокая скорость строительного процесса;
• небольшая стоимость работ и строительных материалов;
• повышение устойчивости и прочности конструкции.

Обвязка кроме создания единой конструкции дает выровнять уровень основания и распределяет нагрузку между всеми сваями.

Также есть отрицательные качества. Примером будет необходимость тщательной подготовки материалов к установке, то есть потребуется проводить обработку.

Дополнительным минусом считают невозможность использования деревянной основы для массивных строений.

Подготовка к процедуре

Во время подготовки к процедуре создания основания требуется учесть ряд факторов:

1. Обустройство проводится по чертежам с учетом будущих особенностей дома, в том числе необходимой несущей способности и наличия дополнительных пристроек.
2. Все материалы должны проверяться до начала работ на дефекты и любые повреждения.
3. Проводится предварительная обработка древесины антисептиками.
4. Подготавливаются необходимые инструменты и механизмы, в том числе лебедки.

Выбор древесины производят на основе расчетов и чертежей, которые включают в себя все факторы, влияющие на несущую способность и устойчивость всей конструкции.

Подбор материала — качество и размер

При выборе материала учитывают, что брус может быть клеевым, то есть склеенным из досок, или натуральным. Первый вариант уже обработан предварительно и готов к использованию при строительстве. Второй тип бруса необходимо обрабатывать самостоятельно.

При выборе должны быть учтены следующие факторы:

1. Хвойные породы больше подходят для обвязки, чем лиственные.
2. Материалы не должны иметь никаких повреждений. Приобретение качественного бруса считают залогом длительной эксплуатации.
3. Наиболее часто для создания обвязки применяют брус с сечением 200×150 мм. При увеличенной массе объекта, в том числе возведении дома в два или три этажа, рекомендуется использовать брус 200×200 мм.

При создании основания под легкое сооружение может применяться брус 150×150 мм. Такой вариант требует использования только качественного бруса из хвойных пород, которые имеют повышенную прочность.

На фото ниже представлен брус 150х150 мм:

При любом строительном процессе, связанном с созданием основания на свайно-винтовом фундаменте, требуется не экономить на качестве древесины. В противоположном случае конструкция получит ухудшенные характеристики.

Этапы правильной обвязки винтовых свай своими руками

Процедура включает в себя несколько обязательных этапов. У каждого из них есть свои нюансы. Проводить строительные работы требуется согласно установленному порядку. Это устранит возможные ошибки и недочеты.

Работа с оголовками

Все оголовки свай требуется очистить, а также оборудовать квадратной пластиной 25х25 см. Это увеличит прочность основания. Пластины должны быть приготовлены заранее. В них высверливают отверстия, при помощи которых брус закрепляется на оголовке.

На каждом оголовке создают слой гидроизоляции, который состоит из битума и рубероида. Гидроизоляция позволяет оставаться древесине сухой при возникновении конденсата, который появляется на металлической поверхности при изменении температуры.

Крепление и соединение

При монтаже элементы должны быть разложены по периметру согласно проекту. Это облегчит процесс, а также позволит соблюдать установленные размеры. Балки состыкуются друг с другом под углом 90 градусов, то есть все углы должны быть прямыми.

При монтажной работе установка в месте пересечения элементов начинается со стыков, которые могут быть полукорпусные или «в лапу». Последний вариант более популярен из-за надежности.

Все торцы бревен необходимо ровно обрезать, чтобы стык был плотным. Также соединения обрабатываются клеевым составом, что улучшает прочность.

К оголовку крепление осуществляется с помощью саморезов. Частым случаем будет применение шестигранных метизов, которые в дальнейшем затягиваются ключом. Учитывают, что брус внутри самого ростверка имеет врезку «в полкорпуса», а сам элемент должен войти очень плотно.

Дополнительный крепеж

Для увеличения надежности соединения применяют специальные скобы с диаметральным сечением в 0,8 см. Они фиксируют стыки. До момента дополнительной фиксации потребуется произвести разметку, а также сформировать первичные отверстия и каналы.

Подготовка канавок необходима из-за того, что выступающие металлические элементы будут мешать при дальнейших работах. По этой причине они должны плотно прилегать к деревянной поверхности после забивки.

Проверка горизонтального уровня

После установки конструкции осуществляют проверку уровня. Горизонтальные отклонения между двумя противоположными сторонами не должна быть больше 0.5 см.

Важным моментом будет полное соответствие размеров проектным данным, так как отклонения повлияют на дальнейший процесс строительства.

Дополнительно повторно проверяют все углы, а также перпендикулярность стыков.

Цена под ключ

Цена за обвязку различается по нескольким факторам. Среди них:

• древесина — примером будет лиственница, которая стоит дороже;
• наличие дополнительных работ;
• регион.

Согласно стандартам стоимость рассчитывается на основе погонного метража. Средние цены в крупных городах:

Город	Средняя цена за 1 погонный метр в рублях
Москва	1100-1200
Санкт-Петербург	1000-1100
Казань	900-1050
Новосибирск	800
Екатеринбург	800

Дополнительно учитывают, что ряд компаний может предоставить скидки при обращении. Примером будет большой объем работ или аналогичные ситуации.

Рекомендации специалистов

Специалисты советуют соблюдать ряд правил, которые исключат часто совершаемые ошибки.

Рекомендации:

1. До монтажа деревянной конструкции потребуется удостовериться в том, что все оголовки свай расположены на одной высоте. В противоположном случае потребуется делать небольшие пазы в брусьях.
2. Крепежный элемент должен располагаться по продольной оси бруса, так как в противоположном случае уменьшается запас прочности и нарушается целостность бревна.
3. До момента крепления деревянного каркаса должны быть установлены закладные элементы.
4. Брус должен в два раза превышать сечение сваи. Это увеличит надежность и устойчивость конструкции.
5. Для гидроизоляции потребуется 2-3 слоя из рубероида. Это улучшит защиту от влаги.
6. Проверка геометрии проводится на каждом этапе установки и закрепления деревянной конструкции, в том числе после монтажа и полноценного закрепления. Все недочеты вписываются в проект.

При формировании ростверка под массивные здания, в частности жилые, желательно предварительно проверить все расчеты у специалистов. В ряде случаев создание основания потребует наличия специальных навыков и опыта.

Видео по теме статьи

Обвязка винтовых свай брусом представлена в видео:

Заключение

Обвязка при свайно-винтовом фундаменте позволяет улучшить эксплуатационные характеристики основания. Для процесса монтажа требуется подбирать качественный и прочный брус.

Весь монтажный процесс имеет несколько обязательных этапов. Дополнительно учитывают, что требуется придерживаться проектного плана, в котором указаны необходимые размеры. Это позволит создать долговечную и надежную конструкцию.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

брус, швеллер, доска, профтруба и др.

Свайно-винтовой фундамент – наилучший выбор для бюджетного малоэтажного строительства. Однако чтобы основание дома или любого другого строения было прочным и не требовало ремонта в течение длительного срока, необходимо качественно сделать обвязку винтовых свай.

Содержание статьи

Что представляет собой обвязка свайно-винтового фундамента?

Обвязка необходима для надежного закрепления винтовых свай, установленных в точках разметки.

План разметки свайно-винтового фундамента.

Она позволяет объединить их в одну долговечную жесткую конструкцию, отличающуюся особой устойчивостью. Особенно актуальна обвязка при строительстве на «плывущей» почве – торфяной, болотистой, пучинистой.

Производится эта операция только при условии, что винтовые сваи возвышаются над поверхностью земли не менее чем на 60 см. В остальных случаях необходим монтаж оголовков.

Экономить на обвязке свайно-винтового фундамента не стоит, если вы не планируете капитальный ремонт строения в ближайшее время. Без нее сваи могут легко отклоняться в разные стороны, что становится причиной серьезных дефектов основания: проседания углов, появления наклона пола и т. п.

Выполняют обвязку только после окончания монтажа свайного поля. Винтовые сваи следует предварительно обрезать и забетонировать их внутренние пустоты. В процессе обвязки все элементы фундамента покрывают антикоррозийными составами.

Сваи объединяют между собой с помощью строительных материалов, имеющих большой коэффициент прочности.

Наиболее распространенные материалы для обвязки:

• брус;
• швеллер;
• доска;
• двутавр;
• профильная труба.

Обвязка брусом

Брус используется для обвязки фундамента при строительстве деревянных домов либо бань, которые не дают сильную нагрузку на основание. Сначала брусья следует соединить между собой по образцу сруба, а затем прикрепить его к оголовкам винтовых свай. Особенности данного этапа заключаются в следующем:

1. Необходимо проверить, чтобы концы свай находились на одном уровне: это позволит избежать перекосов. Если же разница в высоте свай заметна, исправить это можно с помощью того же бруса, просто вырезав в нем углубления в нужных местах.
2. Для правильной состыковки самого бруса на нем делают распилы с обеих сторон. Один из них должен находиться снизу, а другой – сверху, чтобы брусья без проблем устанавливались под прямым углом.
3. Не следует пренебрегать герметичностью стыков между распилами: наиболее подходящим материалом для этого является джут.

Выполнить обвязку брусом достаточно просто: для этого не требуется сложный инструмент. Вам нужна лишь рулетка, измеритель уровня и электро- либо бензопила.

Уже обвязанный фундамент. Вид снизу.

Иногда нижнюю часть деревянного сруба устанавливают непосредственно на основание, что позволяет заменить обвязку. Однако осуществить это возможно лишь в случае, если дом, возведенный из сруба, имеет лаги, которые вырублены немного выше на 2-3 венца.

Обвязка швеллером

Такая обвязка винтовых свай позволяет сделать фундамент практически на века.

Однако, при большой площади основания и ограниченном бюджете, учитывайте, что без использования крановой спецтехники не обойтись. Поэтому такой способ идеально подходит для крупных строительных площадок с достаточными размерами прилегающего к строению участка и хорошими подъездными путями. Для индивидуального строительства использование швеллера – трудоемкий и затратный вариант.

Во время обвязки не стоит использовать в качестве крепежа исключительно сварочный шов. Желательно укрепить конструкцию заклепками и болтовыми соединениями. Не забудьте обязательно обработать все элементы антикоррозийными средствами.

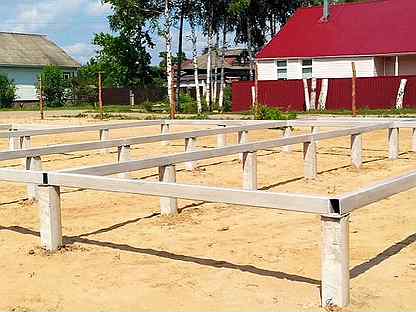

Законченная обвязка швеллером.

Между почвой и фундаментом остается небольшая воздушная прослойка, поэтому уместным при обвязке швеллером будет применение креозота или антисептиков.

Обвязка доской

При обвязке винтовых свай доской часто берут древесину хвойных пород: кедра, лиственницы, сосны или ели.

Операцию по укреплению фундамента в этом случае проводят следующим образом:

1. Из досок изготавливают балку, склеивая их между собой и закрепляя саморезами либо болтовыми соединениями. Тонкие доски следует дополнительно перемежать фанерными листами.
2. Чтобы конструкция была прочной, необходимо следить за тем, чтобы стыки досок находились на разных сваях. Доски соединяют между собой способом «в полдерева».
3. Готовые балки устанавливают на ребро и прикрепляют к сваям.

Иногда обвязку делают «елочкой», создав внешний, внутренний и средний контуры, которые собирают и закрепляют по очереди. Очень важно, чтобы между обвязкой, оголовками свай и швеллером (при наличии) был гидроизоляционный слой, выполненный из рубероида.

Так выглядит вариант обвязки свайно-винтового фундамента доской.

Если высота обвязки составляет более 40 см, фундамент дополнительно укрепляют профтрубой.

Обвязка двутавром и профильной трубой

Если вы решили выполнить обвязку основания двутавром, выбирайте профессиональный материал, в стенках которого имеются перфорационные отверстия. Его плотно приваривают к оголовкам свай. Преимущества двутавра – малый вес и высокая прочность.

Обвязка фундамента профильной трубой для усиления прочностных характеристик всего строения.

Профтрубу иногда используют в качестве распорок для повышения срока службы основания. В качестве собственно обвязки для свай ее приваривают с внешней стороны вдоль всего периметра фундамента.

Комбинированный вариант – швеллер и профильная труба.

Современные методы обвязки свайно-винтового фундамента позволяют выбрать тот из них, который лучше всего подходит для конкретного строения, типа почвы, особенностей рельефа и т.д.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

Обвязка фундамента дома на винтовых сваях

Одним из важных этапов возведения фундамента из винтовых опор является обвязка свай с помощью ростверка. Он позволяется создать из опор единую конструкцию, которая будет отличаться высокой прочностью.

Обвязка может выполняться с помощью разных технологий и материалов: металла, бетона, древесины. Перед их выбором, необходимо учесть все достоинства и недостатки, а также особенности дома или конструкции, которая будет установлена на опору.

Что такое обвязка и для чего она необходима?

Обвязка винтовых свай представляет собой процесс соединения опор с помощью рамы, позволяющей равномерно распределить нагрузку от несущей конструкции. Главной функцией ростверка, который получается в итоге, является укрепление фундамента и повышение его надежности.

К преимуществам наличия обвязки можно отнести:

• уменьшение риска деформации винтовых конструкций;
• увеличение несущей способности фундамента;
• создание ровной поверхности для выполнения дальнейших строительных работ;
• возможность уменьшить контакт дома с грунтом за счет дополнительной прослойки в виде ростверка.

Можно отметить, что наличие ростверка положительно сказывается на эксплуатационных характеристиках дома.

Материалы обвязки свайно-винтового фундамента

Для выполнения правильной обвязки винтовых свай можно использовать различные материалы. В зависимости от типа сооружения, финансовых возможностей и других факторов это может быть металл, дерево или бетон. Рассмотрим, чем отличаются изделия, используемые для строительства ростверка, и на какие критерии необходимо ориентироваться при их выборе.

Металлическая обвязка свай

Металлическая обвязка свай с использованием проф. уголка, проф. трубы или швеллера считается наиболее прочной. Полученный в итоге ростверк отличается жесткостью и высокой устойчивостью к нагрузкам. Он обеспечивает горизонтальную стабильность свай и применяется в следующих случаях:

• строительство массивных конструкций из кирпича, бетона, газосиликатных блоков;
• наличие больших перепадов высот на участке;
• сложный неустойчивый грунт;
• высокие ветряные нагрузки на местности.

Рассматривая наиболее часто используемые для монтажа материалы, можно отметить: уголок, представляющий собой стальное изделие с Г-образным сечением, швеллер – профиль с П-образным сечением и профильную трубу с внутренней полостью, прямоугольным или квадратным сечением.

Еще одним материалом, который выбирается для обвязки свай, является двутавр – балка с Н-образным сечением. Он отличается высокой прочностью, но реже используется из-за большого веса и утяжеления конструкции.

Принято различать виды стального ростверка по расположению над уровнем земли:

• Приподнятый – возвышается над почвой.
• Повышенный – устанавливается на земле.
• Заглубленный – располагается в почве или в воде так, что верхняя часть рамы находится на уровне земли.

По технологии ростверк устанавливается поверх оголовков свай. Но в некоторых ситуациях одной верхней обвязки опор бывает недостаточно. Тогда используется дополнительный нижний уровень обвязки, который монтируется с внешней стороны конструкции из столбов. Чаще всего он требуется, когда верхний ростверк высоко поднят над поверхностью грунта.

К недостаткам металлического типа обвязки можно отнести высокую стоимость. В остальном он отлично подходит для усиления свайного фундамента.

Железобетонный ростверк

Железобетонная обвязка свай является трудоемкой и самой длительной. На ее монтаж потребуется 1-2 месяца. Однако такая рама обходится дешевле, чем рама из металла, в тоже время, не уступая ей в прочности.

Укрепление из монолитного железобетона имеет следующие преимущества:

• долговечность;
• устойчивость к перепадам температур и влажности;
• способность выдерживать высокий уровень нагрузки.

Стоит учитывать, что из-за особенностей бетонного раствора, проводить строительные работы при отрицательной температуре сложно. Поэтому такой формат выполнения обвязки подходит для теплого времени года.

Строительство железобетонной рамы выполняется в несколько этапов:

• ввинчивание в грунт лопастных труб на одном уровне;
• создание опалубки из досок;
• установка деревянной кладки на свайные конструкции;
• создание двухконтурного каркаса при помощи канатов и проволоки;
• скрепление арматуры горизонтальными перемычками;
• помещение каркаса в опалубку;
• приваривание лопастных труб к раме;
• заливка опалубки бетонным раствором.

После того, как смесь залита, необходимо подождать несколько дней для укрепления бетона и убрать опалубку.

Обвязка деревянным брусом

Обвязка винтовых свай с помощью бруса является популярной благодаря простоте обработки, доступности и универсальности материала. Ростверк такого типа также позволяет повысить несущую способность фундамента и подходит для деревянных и каркасных домов, дач, летних построек и бань.

Основные этапы строительства деревянного ростверка включают в себя:

• покрытие древесины специальным антисептическим составом для повышения устойчивости к внешним факторам среды;
• нанесение битумного гидроизоляционного слоя с целью придания деревянной опоре водоотталкивающих свойств;
• горизонтальное выравнивание лопастных труб;
• установка оголовков;
• выпиливание на стыках углублений между бревнами для плотного соединения каркаса;
• установка рамы по контуру сооружения;
• уплотнение стыков жгутами;
• выравнивание рамы и тщательная проверка углов;
• фиксация оголовков самонарезающими шурупами.

Для строительства деревянной обвязки чаще всего используются хвойные породы деревьев – сосна, лиственница, ель, прошедшие атмосферную сушку. Она позволяет снизить риск деформации древесины во время ее эксплуатации.

Способы обвязки

Существует два основных способа обвязки свай. Они различаются по виду используемого материала и применяемой технологии.

В первом случае используются хомуты, а во втором – резьба. Хомуты являются универсальными при монтаже, подходят для любых свайных изделий, независимо от их толщины. Резьбовой способ обычно используется при строительстве ростверка с применением деревянного бруса большого сечения.

С использованием хомутов

Укрепление хомутами требуется в том случае, когда свайные изделия не имеют фланцев. При таком способе, сверху сваи приваривается стальная площадка прямоугольной формы. Далее на ней размещается обвязочная балка, а хомут, который должен быть равен ей по ширине, укладывается поверх планки.

Хомут имеет П-образную форму и его края располагаются по бокам балки, далее они соединяются с вертикальной опорой с помощью сварки или заранее подготовленных резьбовых отверстий.

На резьбу

Резьбовой крепеж осуществляется только при наличии у свай фланца – плоской соединительной детали с отверстиями для болтов. Сам способ заключается в фиксации балки ростверка на опоре с помощью саморезов.

Выделяют особенности такого типа монтажа:

1. Установка и фиксация бруса с помощью самонарезающих шурупов происходит в надрезы на фланцах.
2. Между балками и лопастными трубами закрепляется рубероид.
3. Балки соединяются в чашу или лапу по углам.
4. Углы снаружи скрепляются шипами.
5. Отсутствует необходимость использования пазогребневой системы.

Для повышения надежности ростверка специалисты не исключат возможность использования двух способов крепления – на резьбу и на хомуты.

Так ли необходима обвязка при строительстве?

Свайный фундамент сам по себе является прочным и устойчивым, поэтому установка ростверка не является обязательной. Но наличие обвязки свай способствует усилению основания и может потребоваться для строительства на сложных грунтах, при возведении массивных сооружений. Также специалисты рекомендует установку ростверка в качестве дополнительной меры для повышения долговечности строящегося здания.

Сотрудники компании «СваиНева» помогут оценить необходимость монтажа ростверка и подобрать подходящие материалы, а также выполнят обвязку свайных опор после их установки.

Обвязка свайного фундамента брусом – особенности работ

Свайный фундамент имеет множество преимуществ перед традиционными видами монолитного основания – это экономичность, надежность и быстрота монтажа. Чтобы такой тип основания мог эффективно использоваться в течение многих лет, необходимо грамотно подойти к процессу установки. В частности, уделить внимание правильному выбору опор, соблюдению технологии монтажа, а также процессу обвязки свай.

Процедура монтажа ростверка является одним из способов, позволяющих обеспечить долговечность фундамента. Она не слишком сильно влияет на срок и скорость установки, но позволяет получить основание с повышенной устойчивостью и равномерно распределенной нагрузкой.

Назначение обвязки

Обвязкой свайного фундамента является процесс объединения свай в единую конструкцию с помощью различных технологий и материалов. Данная процедура помогает решить сразу несколько задач:

• повысить устойчивость конструкции;
• обеспечить равномерное распределение веса будущей постройки;
• создать удобную площадку для дальнейшего строительства;
• обеспечить дополнительный слой изоляции между зданием и почвой.

Существует несколько популярных материалов обвязки. Среди них выделяют железобетон, а также металлический двутавр, швеллер, уголок. Выбор того или иного вида зависит от разных факторов.

Обычно учитывается размер бюджета: процедура монтажа железобетонного ростверка является самой дорогостоящей, на втором месте по цене идут металлические конструкции, а более доступным вариантом считается дерево. Также необходимо принимать во внимание технические особенности дома и общий вес конструкции. Чем она тяжелее, тем прочнее потребуется материал.

Для деревянных домов или легких построек оптимальным решением будет использование бруса. К главным преимуществам такого материала можно отнести простоту установки, универсальность и доступную стоимость. При грамотном подходе к обработке и монтажу он не будет уступать по прочностным характеристикам металлу или железобетону.

Особенности процедуры

Дерево подвержено гниению, поэтому очень важно обработать его антисептиком своевременно. Он поможет защитить материал от развития грибка и порчи, обеспечит долгий срок службы готовой конструкции. Еще одной важной особенностью обвязки брусом, является необходимость нанесения на древесину средства для повышения огнеустойчивости. Специалисты отмечают, что оно особенно востребовано при работе с хвойными породами, содержащими в себе большое количество горючих смол.

Чтобы подготовить брус к монтажу, необходимо выпилить специальные угловые элементы для последующего соединения изделий в единую конструкцию. Их тип будет зависеть от особенности соединения бруса в обвязке.

Кроме того, в один из обязательных подготовительных этапов входит обработка самих винтовых опор. К ним должны быть приварены металлические оголовки, создающие удобную площадку для монтажа ростверка.

Важным моментом, о котором не стоит забывать во время выполнения обвязки – прокладка между стыками бруса джутовой ленты. Она обеспечивает дополнительную фиксацию и надежность конструкции, позволяет избежать появления «мостиков холода».

Соединения бруса в обвязке

Для получения цельного ростверка отдельные части бруса необходимо соединить в прочную конструкцию. Фиксация деревянных элементов может выполняться двумя способами: «в пол дерева» или «в лапу». При каждом из вариантов древесина обрабатывается по-разному.

В первом случае сечение выполняется под прямым углом, а размер готового среза соответствует ширине бруса. Для второго способа срез делается под произвольным углом, при расчете его размера строители также ориентируются на ширину доски.

Использование обоих способов предполагает соединение бруса в прочный замок, который при дальнейшем монтаже укрепляется с помощью вспомогательных деталей.

Монтаж ростверка

Первым этапом обвязки свай брусом является подготовка опор. Для этого они выравниваются по одной высоте с помощью уровня и обрезаются специальным инструментом. Когда строители убеждаются в том, что свайные столбы имеют одинаковый размер, на них крепятся с помощью болтов, а позже привариваются металлические оголовки с квадратной площадкой. Они необходимы для создания горизонтальной поверхности, на которую монтируется ростверк.

На втором этапе к работе подготавливается сам материал: рассчитываются длина и размеры бруса, вырезаются пазовые стыки, выбирается способ крепления. Деревянный элемент должен идеально соответствовать размеру стен дома.

После того, как площадка и брус будут подготовлены, наступает этап гидроизоляции. Между металлической основой и брусом прокладывается специальный материал. Это может быть битум с полиэтиленовой пленкой или наиболее часто используемый рубероид.

Во время завершающего этапа происходит укладка балок, их закрепление и фиксация. Рассмотрим этот процесс более подробно.

Последовательность строительства и закрепления обвязки

Когда наступает этап соединения бруса в обвязке, определяется первый внешний угол. Для этого строители берут две смежные балки, которые предварительно состыкованы и выровнены под прямым углом.

Далее выполняются следующие работы:

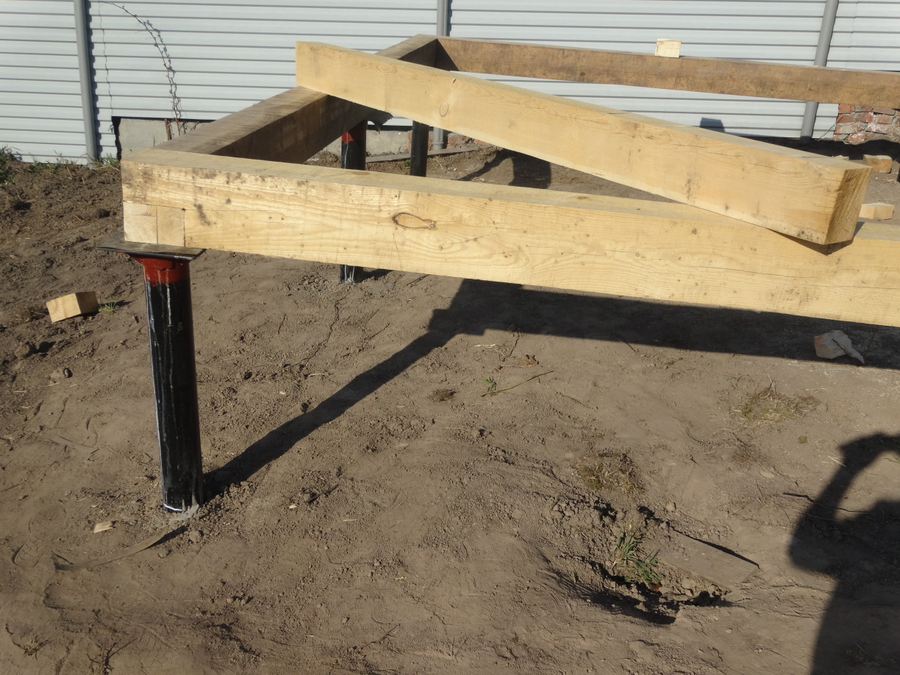

• Брус укладывают поэтапно, начиная с углов дома. При этом горизонтальность его укладки необходимо контролировать постоянно, чтобы избежать перекосов. Для этого специалисты несколько раз проверяют диагонали еще не закрепленной обвязки.
• После того, как правильность укладки проверена, углы ростверка фиксируются на местах, выполняется проверка боковых и внутренних балок на геометрию. Они не должны иметь отклонений от прямой линии.
• Уложенные балки скрепляют между собой дополнительными металлическими элементами. Для этого используются различные виды метизов – уголки, скобы, специальные детали для ростверка.
• На последнем этапе выполняется укрепление готовой конструкции с помощью «хомутов» или «на резьбу». В первом случае поверх балки накладывается хомут, имеющий П-образную форму, его края спускаются по бокам бруса и крепятся к опоре. При втором способе крепление выполняется с помощью саморезов, которые проходят сквозь балку.

Кроме стандартной технологии установки ростверка, может использоваться способ двойной обвязки. В этом случае поверх первого венца из бруса устанавливается второй. Балка для него имеет меньшее сечение и монтируется торцом.

Такой способ обвязки дает дополнительные преимущества: делает дом более теплым, обеспечивает повышенную надежность конструкции, позволяет эффективнее и быстрее выполнять ремонт при необходимости.

Нужен ли под балки рубероид?

В процессе монтажа можно обойтись без гидроизоляции ростверка, но в таком случае срок службы конструкции может снизиться. Это связано с тем, что на металле конденсируется влага, которая постепенно впитывается в брус и негативно влияет на его состояние.

Чтобы избежать прямого контакта металла и древесины при выполнении обвязки свай брусом используются различные материалы. Самым популярным считается рубероид, по причине его доступности и простоты использования. Достаточно только подготовить листы нужного размера и проложить их в местах соединения двух поверхностей.

Советы и сложности

Выбор материала играет немаловажную роль при монтаже ростверка. Самым лучшим вариантом для обвязки свай считается клееный брус. В отличие от цельного бревна он более легкий, не создает дополнительную нагрузку на фундамент и отличается приемлемой стоимость.

Есть много рекомендаций относительно самостоятельного выполнения работ по обвязке фундамента, но при отсутствии опыта в этом деле есть риск допустить ошибку. Чтобы этого не произошло, лучше доверить решение вопроса специалистам компании «СваиНева».

У нас большой опыт работы, который позволяет делать монтаж фундамента и ростверка на любых объектах. Наши специалисты выполнят предварительную подготовку, подберут сваи нужного диаметра и материал для обвязки. Мы предлагаем выгодные условия и предоставляем гарантии.

Как построить фундамент навеса на винтовых сваях

Мой друг хотел построить навес на заднем дворе дома, который он недавно купил. Проблема заключалась в том, что он не хотел разрушать свой новый ландшафт, рыть ямы для бетонных опор. Он выбрал фундамент для сваи на винтовых сваях , который он мог установить сам, не испортив свой газон.

Винтовые сваи популярны, потому что для их использования не нужны специальные инструменты или машина. Все, что вам нужно, это 2 х 4 и немного смазки для локтей.После того, как сваи вкручиваются в землю, они становятся такими же прочными, как и любой бетонный опор, и более устойчивы к морозному пучению.

Что такое винтовая свая?

Винтовая свая — это оцинкованная опора с плоской головкой вверху и спиральной «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп врезается в дерево. Это можно сделать вручную или с помощью машины.

После того, как свая вбивается в землю, конструкция опирается на плоскую пластину, которая выступает из земли.Винтовые сваи бывают разного диаметра как для опоры, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем использование бетонных опор. Хотя сами сваи дороги, их легко и быстро установить. Кроме того, воздействие на окружающие области минимально, и вы можете начать строительство конструкции сразу после установки.

Конструкция и компоненты винтовой спиральной сваи

Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров.Мой друг смог забрать несколько винтовых свай в местном магазине Home Depot и в тот же день установить их сам. Конечно, для этого требовалось немного смазки для локтей, но он полагал, что сэкономил себе как минимум день работы и немного денег.

Давайте более подробно рассмотрим детали винтовой сваи:

Головка сваи

Головка винтовой сваи плоская или П-образная. Многие покупные самодельные варианты винтовой сваи, такие как винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб размером 4 × 4 или 6 × 6.Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи имеют плоские головки, что позволяет пользователю либо добавить кронштейн, либо просто поддерживать боковую балку.

Купленные в магазине бренды также предлагают регулируемые по высоте головки. Это означает, что головка сидит на стержне с резьбой, который регулируется с помощью большой гайки у основания. Простое вращение гайки может поднять или понизить высоту головки до 3 дюймов.

Важно отметить, что многие из этих купленных в магазине винтовых свай не оцинкованы.Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Остальные варианты, предлагаемые подрядчиками, полностью оцинкованы. Настоятельно рекомендую использовать только оцинкованные столбы. Краска может отслаиваться во время установки, что со временем приводит к ржавчине, гниению и разрушению ворса.

Центральный вал

Центральный вал винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Наиболее распространенные диаметры от 1 ¼ «до 3 ½».Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

Хотя все валы имеют цилиндрическую форму, некоторые из них имеют квадратный вал, предназначенный для установки над землей. Это позволяет гайке и головке сваи располагаться более под прямым углом к ​​валу. Часто это встречается только на валах меньшего диаметра, купленных в домашних магазинах Reno.

Конечно, длина валов бывает разной. Поскольку валы предназначены для установки ниже уровня мороза, существуют 10-дюймовые варианты для действительно холодных регионов.Кроме того, Pylex и несколько других производителей продают удлинители для винтовых свай. Они устанавливаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

Обязательно обратитесь к местным строительным нормам и правилам, чтобы узнать, какая линия замерзания находится в вашем районе. На всякий случай многие подрядчики утверждают, что идеальным вариантом будет 2 фута ниже линии замерзания. Так вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не пошевелится.

Винтовая пластина

Винтовая пластина представляет собой спиралевидный кусок металла в нижней части сваи.Это то, что дает этой свае название «винтовой». Эта плита позволяет забивать сваю в землю с помощью завинчивания или скручивания. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

Диаметр винтовой пластины не обязательно зависит от размера вала. Однако меньший вал ограничивает диаметр винтовой пластины. Например, вы не получите намного больше, чем 6-дюймовая спиральная пластина из вала винтовой сваи диаметром 1 ¼ дюйма.

Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая ржавеет на сварных швах, соединяющих спираль с валом. Это означает выход из строя винтовой сваи.

Зачем строить сарай на винтовых сваях?

Причина номер один — простота установки. Когда у вас есть план палубы или навеса и вы отметите, где на земле вы хотите разместить сваи, все, что вам нужно сделать, это купить их и начать болтать.Хотя это требует определенных усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

Всепогодная установка

Кроме того, вы можете установить эти сваи практически при любой погоде — если только земля не промерзла полностью (но, в любом случае, кто захочет работать на улице?). После того, как ваши сваи установлены, вы можете начать строить свою конструкцию на них. немедленно. Не нужно ждать, пока бетон высохнет.

Нет беспорядка

Абсолютно нулевой или очень небольшой беспорядок, который нужно убрать потом.Если вы хотите защитить свой красивый ландшафтный газон, то винтовая свая — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые почти не касаются земли под ними. Как вариант, вы можете использовать длинный 2 × 4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

Устойчивость

Причина работы винтовых свай — их узкий стержень. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более устойчив к движениям в почве, чем поверхность бетонной опоры.

Хотя винтовые сваи чрезвычайно устойчивы, они также обладают гибкостью в том, что их высота может регулироваться. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для настилов или навесов.

Гарантированная грузоподъемность

К каждой винтовой свае прилагается технический бюллетень, в котором точно указан максимальный вес, на который она рассчитана. Поскольку куча настолько устойчива, вы можете быть уверены, что она выдержит именно то, для чего была предназначена.

Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размеру навеса.Независимо от того, есть ли у вас навес размером 6 на 6 дюймов для газонокосилки или пещера размером 24 на 30 дюймов на заднем дворе, всегда найдется винтовая свая, способная поддерживать любые конструкции.

Съемный и многоразовый

Хотя для большинства это не может быть коммерческой функцией, эти сообщения можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы построите сарай из сонотрубок, то переместить его через пять лет будет огромной болью. Бетон означает, что он существует на всю жизнь.

С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете его переместить.Допустим, вы устанавливаете сарай на винтовых сваях. Затем, пять лет спустя, вы хотите добавить к своему дому гараж, но сарай мешает. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить где-нибудь во дворе, и вы переместили сарай, раскапывая бетон.

Стоимость

Стоимость винтовой сваи 4 фута с валом диаметром 1 дюйма чрезвычайно дешевая, и ее можно купить менее чем за 20 долларов. Это для дешевой, китайской сваи. Оцинкованные винтовые сваи большего диаметра как по валу, так и по спирали могут стоить около 200 долларов за сваю.

Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это именно то, что вам нужно. Если вы остановите свой выбор на качественных сваях, то вы сможете сэкономить, установив их самостоятельно.

Изображение предоставлено technometalpost.com

Как установить винтовые сваи для навесов

Ниже мы рассмотрим этапы установки фундамента на винтовых сваях. Естественно, что нанять подрядчика всегда проще.Однако не у всех есть пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете установить заземляющий винтовой фундамент самостоятельно быстро и без каких-либо специальных инструментов или машин.

Давайте посмотрим на некоторые технические аспекты проекта, которые вам следует рассмотреть, прежде чем начинать завинчивание свай на заднем дворе.

Какой сарай?

Тип навеса, который вы строите, будет определять количество и тип винтовых свай, которые вам понадобятся. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам потребуются валы большего диаметра и спиральные пластины.

Важно отметить, что строительство навеса на винтовых сваях может подразумевать любой тип навеса, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые навесы для инструментов отлично подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вы хотите чего-то прочного и постоянного. Поэтому винтовые сваи необходимы.

Где находится сарай?

Винтовые сваи могут проникать в большинство почв, будь то глина, песок или ил. Гравий представляет больше проблем, особенно если это более крупный сорт с более крупными камнями.В некоторых случаях сначала необходимо выкопать смешанный грунт с крупными камнями под ним.

Pylex рекомендует приобретать арматурный стержень диаметром ⅜ дюйма, называемый арматурным стержнем, для использования в качестве пилотного стержня для поиска камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматурного стержня может сообщить вам о любых крупных камнях, которые могут вызвать проблемы.

Поймите, что одна из замечательных особенностей винтовых свай заключается в том, что влажные места не являются проблемой. Винтовые сваи подойдут даже для снега или полумерзлого грунта.Ваша основная забота — большие камни, поэтому используйте арматуру, чтобы помочь вам. Если есть огромные валуны, вы можете изменить план опоры или подумать о другом варианте фундамента.

Насколько велик сарай?

См. Технический паспорт, который поможет вам определить грузоподъемность винтовых свай различных размеров. Фундаментный винт Pylex для сарая 50 дюймов рассчитан на то, чтобы выдерживать вес около 6000 фунтов при установке в песчаную почву. Глина имеет тенденцию опускать конструкции под очень большими нагрузками, поэтому вместимость той же сваи в глине составляет всего около 4000 фунтов.

Не могу сказать, сколько винтовых свай вам понадобится для сарая. Это зависит от размера вашего сарая и материала, из которого он построен. Если вы использовали пиломатериалы, они будут тяжелыми. Но опять же, это также зависит от того, что вы кладете в сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

Более крупные производители утверждают, что расстояние между винтовой сваей составляет 8–10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин.Поскольку винтовые сваи Pylex меньше по размеру, вам, вероятно, придется сложить их ближе друг к другу.

Тип этажа

Винтовая свая имеет либо плоскую пластину, либо U-образный кронштейн для головки. Оба предназначены для использования в сочетании с деревянной балкой. В этом случае типичная конструкция одноэтажного перекрытия будет иметь балки, проходящие перпендикулярно поверх балок, а поверх них — фанерный пол.

Помните, обратитесь к местным строительным нормам, чтобы получить информацию о том, где проходит линия промерзания и насколько глубоко свая должна уходить в землю.Если вы не пойдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

Как построить фундамент навеса на винтовых сваях

Давайте посмотрим, как самому установить винтовые сваи. В качестве примера мы возьмем типичную 50-дюймовую винтовую сваю Pylex.

Шаг №1

Помните, сначала ознакомьтесь со строительными нормами и правилами, чтобы понять, на какую глубину должны заходить винтовые сваи. Винтовая пластина должна находиться ниже линии промерзания.

После того, как вы спланировали место для винтовой сваи, вы собираетесь вставить на место кусок арматуры, называемый стержнем арматуры.Вы забьете его на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикален. Повесьте отвес рядом со своей удочкой, чтобы убедиться, что он прямой.

Ударьте по стержню до тех пор, пока он не будет выступать на несколько дюймов над землей.

Шаг №2

Когда удочка находится в земле, у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с вершины сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу в верхнюю часть стопки. Квадратный конец кронштейна плотно войдет в квадратную вершину ствола сваи.

Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть его. Это быстро станет трудным, и вам придется использовать дополнительные рычаги воздействия.

Шаг № 3

Когда скручивание руками становится слишком трудным, возьмите 2 × 4 длиной около 2 футов. Отцентрируйте его ровно внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте скручивание. Теперь вы начнете видеть некоторый прогресс. По мере того, как свая приближается к земле, вам будет трудно скручивать ее дальше.

Шаг № 4

Отбросьте 2 ‘2 × 4 и возьмите более длинный — подойдет 6’ ‘.Положите один конец внутрь кронштейна и возьмитесь за другой конец. Медленно переместите рычаг так, чтобы винтовая свая достигла места окончательного упора на высоте около 6 дюймов над почвой.

С помощью молотка разбейте сваю несколькими сильными ударами. Это плотно уплотнит ворс на месте. Снимите кронштейн и снова вставьте резьбовой стержень с гайкой в ​​верхнюю часть вала. Установите кронштейн на стержень с резьбой.

Шаг №5

Кронштейн теперь должен находиться на высоте 6 дюймов над землей, если вы устанавливаете в глину, и на 4 дюйма при установке в песке или иле.Теперь вы можете установить стойку 4 × 4 в U-образный кронштейн. Используйте конструкционные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

Отрегулируйте регулируемую верхнюю пластину с помощью гайки на стержне с резьбой, чтобы получить ровную стойку и балку. Pylex требует, чтобы стержень с резьбой был не менее 3 дюймов ниже высоты вала для обеспечения устойчивости.

Использование подрядчика для установки винтовых свай

Есть несколько причин выбрать подрядчика вместо того, чтобы делать работу самостоятельно.

Во-первых, у них есть доступ к более качественным винтовым сваям. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex покрывает сваи только антикоррозийной краской. Гальванизация — гораздо более надежный вариант, поскольку теоретически он всегда устойчив к ржавчине, исключая любые значительные истирания.

Во-вторых, подрядчики имеют доступ к сваям длиной до 10 футов и гораздо шире диаметра, чем сваи, предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится сваевой вал большего диаметра и спиральная пластина.В магазинах не продаются валы диаметром 3 дюйма или винтовые пластины 14 дюймов.

Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, сможете, в основном потому, что у них есть машина, которая установит их прямо и затянет точно в соответствии со спецификациями.

Стоимость фундамента для винтовых свай

Винтовая свая из Pylex диаметром 50 дюймов стоит около 40 долларов. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на фундамент для свайного винтового сваи.Они могут быть установлены вами утром, а вы можете построить свой сарай к обеду.

Теперь, если вы наймете подрядчика, он установит винтовые сваи гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью стопками вы будете в четыре раза дороже делать это самостоятельно, вероятно, как минимум.

Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная верхняя часть вала позволяют вращать его вручную, в то время как коммерческие сваи не имеют прямоугольного вала, что делает невозможным ручное скручивание.В некоторых коммерческих сваях есть предварительно просверленные отверстия, в которые можно механически прикрепить 2 × 4.

Заключение

При установке фундамента сваи самостоятельно помните, что самое важное — это планирование. Если вы точно нанесете на карту расположение свай и правильно учтете смещение веса и расположение балок, то конструкция вашего навеса будет стабильной.

Также обязательно устанавливайте винтовые сваи ниже линии замерзания. Винтовая пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не сдвигался и не поднимался.

Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете это полезным, когда придет время установить винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

Евгений был энтузиастом DIY большую часть своей жизни и любит творчество, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Руководство по свайному фундаменту | Типы свайных фундаментов

Фундаменты — это ключ к любой архитектуре.Он обеспечивает адекватную поддержку конструкции, передавая нагрузки от конструкции на почву. Важно учитывать тот факт, что слой, на который фундамент воздействует нагрузкой, должен иметь соответствующую несущую способность и соответствующие характеристики осадки.

В основном есть два типа фундаментов: мелкий и глубокий. Неглубокие фундаменты эффективны, когда грунт имеет достаточную несущую способность, чтобы выдерживать нагрузки, создаваемые конструкцией.В то время как глубокий фундамент очень эффективен, когда несущая способность поверхностного грунта не может выдерживать нагрузки, создаваемые конструкцией. В таком сценарии нагрузки необходимо переносить на более глубокий уровень, где почва может выдержать избыточную нагрузку конструкции.

Источник: houseunderconstruction.com

Выберите тип фундамента на основании следующих критериев:

• Состояние почвы;
• Стоимость;
• Срок реализации проекта;
• Уровень воды;
• Полная нагрузка от надстройки;
• Доступные ресурсы;
• Чувствительность к шуму и вибрации.

Теперь, когда у вас есть общий обзор фундамента, пора переключить наше внимание на свайный фундамент. В следующих разделах этой статьи мы предоставили исчерпывающую информацию, касающуюся свайного фундамента. Мы обещаем, что после прочтения этого материала вы узнаете все, что касается свайного фундамента.

Начнем с определения свайного фундамента.

Свайный фундамент, разновидность глубокого фундамента, имеет форму тонкой колонны или длинного цилиндра.Он состоит из таких материалов, как сталь или бетон, которые используются для поддержки конструкции. Затем он используется для перемещения нагрузки на желаемую глубину через поверхностный слой или концевой подшипник. Если фундамент имеет глубину, более чем в три раза превышающую его ширину, он называется «свая». Эти типы глубоких фундаментов обычно используются для больших конструкций. Они также пригодятся там, где почва на небольшой глубине не подходит для противодействия поднятию или чрезмерной осадке.

Источник: basiccivilengineering.com

Теперь, когда вы поняли определение свайного фундамента, следующая тема, которую необходимо рассмотреть, — это ситуации, в которых настоятельно рекомендуется использовать систему свайного фундамента.

Когда использовать свайный фундамент?

• Когда вы обнаружите, что уровень грунтовых вод достаточно высок;
• При использовании тяжелых и неравномерных нагрузок от надстройки;
• Использование других типов фундаментов невозможно из-за стоимости или невозможности;
• Когда почва на небольшой глубине сжимается;
• Когда есть возможность уборки из-за расположения вблизи русла реки или моря;
• Наличие каналов или систем глубокого дренажа возле строения;
• Когда выемка грунта на желаемой глубине невозможна из-за плохого состояния почвы;
• Когда становится невозможно сохранить траншеи фундамента сухими из-за сильного притока просачивания.

Типы свайных фундаментов.

Свайный фундамент можно разделить на несколько частей в зависимости от назначения, материалов и способа установки свай.

Рассмотрим каждую из них.

В зависимости от функции или использования

• Сваи с торцевыми опорами
• Фрикционные сваи
• Натяжные или подъемные сваи
• Уплотняющие сваи
• Анкерные сваи
• Сваи с отбойным валом
• Шпунтовые сваи
• Шпунтовые сваи Сваи

На основе материалов и метода строительства

• Деревянные сваи
• Бетонные сваи
• Стальные сваи
• Композитные сваи

На основе установки

• Забивные сваи
• 2
• Забивные и монолитные сваи

Рассмотрим подробнее каждый из этих типов свайных фундаментов.

Классификация сваи на основе функции или действия

Сваи с торцевыми опорами

В этом типе сваи нагрузка смещается от вершины сваи к соответствующему диапазону несущей способности.

Фрикционные сваи

В этом типе сваи нагрузка переносится с глубокого уровня через поверхностный слой, связанный с площадью поверхности сваи.

Натяжные или подъемные сваи

Этот тип свайного фундамента очень эффективен при подъёме анкерных конструкций в результате гидростатического давления или опрокидывающего момента в результате горизонтальных сил.

Сваи уплотняющие

Этот тип свайного фундамента весьма эффективен при рыхлении сыпучих грунтов с целью увеличения несущей способности грунта. Куча песка весьма эффективна для этой цели, поскольку не требует переноски груза.
Анкерные сваи

Эти типы свай рекомендуется использовать в качестве анкеровки для защиты от горизонтального растяжения.

Шпунтовые сваи

Эти типы свай используются для подъема гидротехнических сооружений, которые могут пригодиться для уменьшения просачивания.

Сваи из теста

Эти типы свай полезны, когда дело доходит до предотвращения горизонтальных и наклонных сил, которые возникают в прибрежных сооружениях.

Сваи с боковой нагрузкой

Эти типы свай чрезвычайно полезны, когда дело касается опорных стен, мостов и плотин. Они также эффективны при использовании в качестве кранцев в доках и гаванях.

Типы свай по составу и материалу

Деревянные сваи

Эти типы свай очень эффективны при использовании в полностью сухом или погруженном состоянии.

Стальные сваи

Эти типы свай представлены в виде трубных свай, шпунтовых свай и двутавровых свай.

Бетонные сваи

Эти типы свай бывают сборными или монолитными. Было замечено, что сборные сваи усилены природой. При этом установка монолитных свай производится предварительными земляными работами. Существуют различные типы монолитных свай: сваи Макартура, сваи Франки и сваи Раймонда.

Композитные сваи

Эти типы свай очень эффективны, когда определенный участок сваи погружен под воду.Он бывает в виде бетона и дерева или бетона и стали.

Типы свай на основе установки

Забивные сваи

Этот тип свай используется для забивки деревянных, бетонных или стальных свай на место с помощью сваебойного инструмента.

Монолитные сваи

В этих типах свай используются только бетонные сваи. В процессе эксплуатации сваи бурятся и заливаются бетоном. Можно добавить подкрепления согласно требованиям.

Забивные и монолитные сваи

Идеальное сочетание забивных и монолитных свай. В нем используется кожух или оболочка. Один из наиболее часто используемых типов свай — это сваи Франки, которые являются частью забивных и монолитных свай.

Теперь, когда вы ознакомились с различными типами свайных фундаментов, давайте обратим наше внимание на преимущества свайных фундаментов.

• Возможность изготовления сборного железобетона в соответствии со спецификациями
• Может быть предварительно изготовлен любой формы, размера и длины, что сокращает общее время завершения;
• Обеспечивает аккуратную и чистую презентацию, требуя минимального контроля и меньше места для хранения;
• Может использоваться в помещениях, где бурение скважин не разрешено, благодаря его способности брать и находить подземные воды под давлением.

Отличный вариант при работе над водой, так как он может быть очень эффективным при строительстве причалов и свай на пристанях.

Давайте теперь углубимся в свайный фундамент и ответим на некоторые вопросы, которые могут у вас возникнуть по этой теме.

Также читайте: Преимущества и недостатки свайных фундаментов

Зачем нужен свайный фундамент?

Свайные фундаменты пользуются большим спросом, когда речь идет о передаче нагрузок от надстроек со слабого фундамента на более прочный и менее сжимаемый более жесткий грунт.Таким образом, он выдерживает все горизонтальные нагрузки и повышает эффективность фундамента.

Какие бывают ситуации, когда свайный фундамент имеет высокую эффективность?

Свайные фундаменты могут быть чрезвычайно эффективными при слабом слое почвы на поверхности. Причина? Слой не сможет выдержать вес здания. Когда нагрузки зданий проходят через свайный фундамент, они смещаются на более прочную груду породы, которая находится прямо под слабым слоем.

Насколько глубоко должны быть опоры?

Было замечено, что глубина основания должна иметь минимальную глубину 12 дюймов ниже ненарушенной почвы в прошлом.Что касается опор, они должны находиться минимум на 12 дюймов ниже линии замерзания или должны быть защищены от мороза. Ширина опор должна быть не менее 12 дюймов.

Какие три самых прочных фундамента дома?

Три самых прочных фундамента дома:

1. Фундамент из плит
2. Фундамент подвала
3. Фундамент подвала

Какую глубину следует учитывать при строительстве фундамента?

Если вы находитесь рядом с коренной породой или нуждаетесь в армировании сталью, важно вырыть глубокий фундамент.Начните любой тип фундамента, выкопав опоры шириной не менее 2 футов и глубиной до линии мороза. Существуют определенные фундаменты, которым может потребоваться дополнительная ширина, некоторые из которых не превышают 6 футов в ширину.

Заключительные слова

В этой статье мы представили исчерпывающий обзор свайного фундамента. Мы надеемся, что после прочтения этой статьи вы сможете лучше понять рассматриваемый предмет. Следуйте рекомендациям, приведенным в этом материале, и вы будете в гораздо лучшем положении при установке свайного фундамента для строительства вашего здания.Мы надеемся, что информация, представленная в этом блоге, поможет вам принять правильные решения, когда дело доходит до строительства здания. Чего же ты ждешь? Начните применять советы, данные в этом материале. Чтобы получить больше такой интересной информации, следите за нашими блогами.

Винтовые сваи и анкеры большой грузоподъемности

IDEAL производит широкий ассортимент спиральных трубных свай и анкеров с круглым валом, винтовых свай и анкеров с круглым и квадратным валом (RCS).Все изделия могут быть из стали или оцинкованной стали. Имея диаметр вала винтовой сваи до 24 дюймов, мы являемся лидером в отрасли производства спиральных труб с большой пропускной способностью. Посмотреть ЛИСТЫ ДЛЯ ВРАЩАТЕЛЬНОЙ ВЫРЕЗКИ здесь.
Наши высокоэффективные производственные процессы и принципы в сочетании с нашей приверженностью постоянному качеству позволяют нам предлагать превосходную продукцию с одними из самых коротких сроков выполнения заказа в отрасли. Команде IDEAL часто приходится изготавливать сваи и кронштейны по индивидуальному заказу в соответствии с точными спецификациями или проектами клиентов.Это еще одна область, в которой наши конструкторские и производственные группы получили широкое признание за их инновации и навыки. Наш уникальный подход к проектированию и производству позволяет нам предоставить вам множество преимуществ, независимо от того, являетесь ли вы установщиком, подрядчиком или инженером. Все наши стандартные винтовые сваи, винтовые анкеры и соответствующие кронштейны и оборудование сертифицированы ICC-ES в соответствии с ESR-3750-IDEAL Manufacturing, Inc. Это включает 1,50 дюйма RCS (сплошной квадратный вал), 2,875 дюйма x 0,203 дюйма WT , 2,875 дюйма x.276 дюймов W.T., 3.500 ”x 0.216” W.T., 3.500 ”x 0,300” W.T.

ПРЕИМУЩЕСТВА СПИРАЛЬНЫХ СВАЙ

Для многих приложений винтовые узлы могут иметь значительные преимущества перед другими системами. Некоторые из них включают:

• Широкий диапазон допустимых нагрузок до 500 тонн.
• Возможность установки под различные углы установки
• Более низкая стоимость, чем забивные или буронабивные сваи — не заходите так глубоко, чтобы достичь той же вместимости
• Простота и скорость установки
• Минимальное вспомогательное оборудование
• Пригодность для использования в помещениях с низкой высотой потолка и других местах с ограниченным доступом
• Легкие обрезки ворса
• Никаких задержек, связанных с бетоном,
• Слабая или нулевая зависимость от погоды
• Незначительные или отсутствующие земляные работы и грунт (особое преимущество на загрязненных участках)
• Минимальная вибрация и шум
• Легко удаляется и повторно используется во временных приложениях
• Очень низкие затраты на мобилизацию и демобилизацию

Ознакомьтесь с ПРИМЕРЫ ПРОЕКТА и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА в нашем блоге.

ПРИМЕНЕНИЕ ДЛЯ ВИНТОВЫХ СВАЙ

Винтовая опора — это глубокий фундамент. Его цель — передать структурную нагрузку на более глубокие, более прочные и менее сжимаемые материалы, минуя любые более слабые и более сжимаемые материалы, которые не подходят для опоры обычного мелкого фундамента. В качестве глубокого фундамента следует рассмотреть возможность использования винтовой опоры для большинства применений, которые требуют забивной сваи, просверленной опоры или мини-сваи. Винтовые сваи и анкеры обычно являются отличным фундаментом для любого из перечисленных ниже приложений, будь то новая постройка или существующая конструкция.

Коммерческие здания
Анкеры для мобильных домов
Анкеры для откидных стен
Фундаментные башни для рабочих лагерей — четырехугольное основание
Башни — однотрубные
Анкерные крепления для инженерных сетей

Подстанции
Освещение <50 футов
Звукоизолирующие стены
Мосты / тротуары / Доки
Дорожные указатели Дорожные знаки Рекламные щиты / Основания для генераторов указателей
Крепления / причалы

Анкеры для анкеров и стен Подпорные стены
Переборки
Опора трубопровода
Отводы / тросы
Резервуары и силосы
Подводная опора
Основания машин

УСТАНОВКА СПИРАЛЬНЫХ СВАЙ

Винтовая свая вкручивается в землю с помощью гидравлической приводной головки, приводимой в действие экскаватором.IDEAL требует, чтобы установщики следили за крутящим моментом при установке и выравниванием свай в процессе установки. Это необходимо по нескольким причинам.

Важно иметь качественную оценку проходимости грунтов на разной глубине. Используя график, зарегистрированные крутящий момент и глубина установки интерпретируются в сравнении с существующими данными о грунте для получения корреляции, которая позволяет определить простую стратегию проверки.

Данные о грунте интерпретируются в зависимости от крутящего момента установки, и получается корреляция для поддержания целостности винтовой сваи во время установки, а также для уменьшения повреждений за счет превышения допустимой прочности на скручивание любого из компонентов сваи.Каждая винтовая винтовая свая имеет максимальный уровень напряжения, который нельзя превышать, чтобы избежать нарушения структурной целостности винтовой сваи. Ознакомьтесь с ПРИМЕРАМИ ПРОЕКТА и ВИДЕО ПО УСТАНОВКЕ ПРОЕКТА в нашем блоге. Хотите узнать о наших спиральных сваях? Не стесняйтесь связаться с членом команды здесь, в IDEAL. Вы также можете начать с расценки на свой предстоящий проект.

ИСТОРИЯ СПИРАЛЬНЫХ СВАЙ

Первая винтовая винтовая свая была изобретена в 1830-х годах слепым ирландским морским инженером по имени Александр Митчелл.Его конструкция оказалась значительным улучшением по сравнению с традиционными конструкциями с прямыми сваями, поэтому Митчелл и его сын быстро запатентовали чугунную винтовую сваю. В 1840 году были установлены первые винтовые сваи для поддержки маяка Мэйплин Сэндс в устье реки Темзы. Этот новаторский дизайн быстро прижился и перебрался через пруд, и вскоре большинство маяков в Срединно-Атлантическом регионе были построены на спиральных сваях. В Чесапикском заливе было больше маяков, построенных на спиральных сваях, чем где-либо еще в мире.Всего в период с 1850 по 1900 годы на берегу Чесапикского залива было построено 42 винтовых маяка на винтовых сваях.

Технология винтовых свай не сохранилась на восточном побережье. В течение следующих нескольких лет маяки на винтовых сваях можно будет найти также в районе Великих озер и в Мексиканском заливе.

Фундамент типичного маяка на винтовых сваях состоял из одной центральной сваи, установленной в центре, а затем между шестью или восемью сваями по периметру. Такая конструкция повысила анкерные свойства и несущую способность винтовых свай.Эти ранние винтовые винтовые сваи часто устанавливались с использованием больших крутящих моментов и силы людей, лошадей или волов.

Винтовая сваа Александра Митчелла сегодня так же эффективна, как и в конце 18 века, и ее продолжают устанавливать по всему миру.

Основание винта сваи

, Стоковые Фотографии и Роялти-Фри Изображения основание винта сваи

фундамент винта сваи, Стоковые Фотографии и Роялти-Фри Изображения основание винта сваи | Depositphotos® Строительные материалы для продажи снаружи на основе здания. 3D иллюстрации: Визуальная иллюстрация дизайна винтовых строительных материалов для продажи снаружи на основе здания Строительные материалы для продажи снаружи на основе зданияСтроительные работы.Строительство дома. Каркас коттеджа. Фундамент под коттедж. Продажа строительных материалов снаружи на базе здания. Строительство каркасного дома на винтовых сваях. Продажа строительных материалов на улице на базе здания. Строительство деревянных домов на основе каркаса. Строительство каркасного дома в зимний период. винтовые сваи и опоры магистральных трубопроводов Строительство деревянного каркасного дома зимой На винтовые сваи рабочие сварные заглушки Строительные работы. Строительство дома.Каркас коттеджа. Фундамент под коттедж. Строительство каркасного дома зимой. Спиление винтовых свай с уровня сотрудников. Крупный план винтовых свай распиливается ручным инструментом. Процесс установки винтовых свай для солнечных панелей. Продажа строительных материалов на улице на базе здания. на основании зданияУстановка сваиВинтовая свая на темном фоне, крупным планом Строительство деревянного фундамента для нового дома у моря.Строительство стен и столбов второго этажа винтовой сваи на темном фоне, крупным планом Возведение фундамента под многоэтажный жилой дом, автокран поднимает опорные сваи, сваебойную технику, дизель-молот, спецтехникуУстановка свай свайно-винтовой фундамент для дома на дачном участке.Аэрофотосъемка. Строительство дома из бруса на сваях. Строительство деревянных бань. Строительство дома из бруса на сваях. Вбивание трубных свай в землю. Металлические опоры фундамент здания. Спиральный винтовой фундамент для садовой террасыДизель-молот для установки бетонных свай в фундамент нового зданияПлоская стальная опалубка бетонный ленточный фундамент для водяной шахтыСверлильный станок для фундаментных свай на строительной площадкеСверлильный станок для фундаментных свай на строительной площадкеСверлильный станок для фундаментных свай в строительстве Сверлильный станок для фундаментных свай на строительной площадкеСверлильный станок для фундаментных свай на строительной площадкеВвинтить металлические сваи на витрине в магазинеСверлильный станок для фундаментных свай на строительной площадкеПлоская стальная опалубка бетонный ленточный фундамент для водяной шахтыСтроительство и строительство фундамента на железобетонных забивных сваях в плохой почве, оборудование для забивки свай, дизельный молот, копра, влагостойкость Винтовая свая на темном фоне, вид крупным планомМашина для забивки свай.Строительная техника на участке для строительства дома. Машина для забивки свай. Строительная техника на площадке для строительства дома. Строительство стен и столбов второго этажа. Строительство и строительство фундамента на железобетонных забивных сваях в бедных грунтах, техника и оборудование для свай, гидромолот. фундамент на железобетонных забивных сваях в бедных грунтах, оборудование для забивки свай, дизельный молот, копра, влагостойкость Строительство и строительство фундамента на железобетонных забивных сваях в плохих грунтах, техника и оборудование для забивки свай, гидромолот, копировальное пространство стены и опоры второго этажа Стены и черновой пол второго этажа в деревянном доме Конструкция стен и столбов второго этажа Стены и черновой пол второго этажа в деревянном доме Стены и черновой пол второго этажа в деревянном доме Деревянный домСтроительство каркасного дома зимойВинтованный свайный фундамент под ч. дом.Фундамент на винтовой свае Строящийся. Фундамент на винтовой трубе Фундамент для строительства дома. Фундамент с винтовой сваей для строительства дома. Винтовая свая в грунте для монтажа конструкции солнечной фермы. Угловой деревянный каркас строящегося дома. Деревянный каркас дома на сваях Фундамент

Винтовой фундамент: анкеры и винтовые сваи

• Сделать запрос

800.773,2368 Foundation Technologies, Inc.

• Продукты

  Винтовые сваи и анкеры

  Центратор арматуры с просверленным валом

  Снижение трения

  Неразрушающий контроль

  • Винтовые сваи / опоры CHANCE® Микросваи CHANCE® Helical Pulldown® CHANCE® Винтовая основа Винтовые анкеры CHANCE® Анкеры со спиральной подвязкой CHANCE® Шурупы для грунта CHANCE® Опоры сопротивления ATLAS ™
  • ShaftSpacer® Арматурные опоры BARBOOT® Прокладки для арматурных стержней CageCaster® Центратор с одной балкой UniSpacer ™ Удлинитель колесных проставок Hairpin ™
  • Рукав с уменьшенным трением на ворсе Yellow Jacket® Антифрикционное покрытие Slickcoat®
  • Трубка Sonitec® CSL
• Приложения

  Основа

  Удержание земли

  Ничья

  Фундамент глубокого заложения

  • Ремонт спирального пирса и фундамента Модернизация конструкции фундамента
  • Процесс крепления постоянного фундамента Временные опорные системы Оборудование для стабилизации склонов Переборки и дамбы
  • Парень на якоре Антиплавучесть Швартовка
  • Фундаменты нового строительства Фундаменты коммуникационной башни Фонды дощатого настила Фундаменты трубопроводов Фундаменты мостов Солнечные основы Фундаменты для бассейнов
• Служба поддержки

  • Для инженеров

    Запланировать обед и учиться Спросите инженера Ресурсы для дизайна

  • Для подрядчиков

    Станьте сертифицированным установщиком Сделать запрос Запросить образец
• Компания

  • Обзор компании

  • Технологическое преимущество Foundation

  • SDVOSB

  • Культура

  • Карьера

  • Свяжитесь с нами

Foundation Technologies, Inc.Меню 800.773.2368 Сделать запрос Спросите нас о чем угодно Продукты

• Винтовые сваи и анкеры
  • Винтовые сваи / опоры CHANCE®
  • Микросваи CHANCE® Helical Pulldown®
  • CHANCE® Винтовая основа
  • Винтовые анкеры CHANCE®
  • Анкеры со спиральной подвязкой CHANCE®
  • Шурупы для грунта CHANCE®
  • Опоры сопротивления ATLAS ™
• Центраторы арматуры с просверленным валом
  • ShaftSpacer®
  • Арматурные опоры BARBOOT®
  • Прокладки для арматурных стержней CageCaster®
  • Центратор с одной балкой UniSpacer ™
  • Удлинитель колесных проставок Hairpin ™
• Снижение трения
  • Рукав с уменьшенным трением на ворсе Yellow Jacket®
  • Антифрикционное покрытие Slickcoat®
• Неразрушающий контроль
  • Трубка Sonitec® CSL

Приложения

• Подкрепление
  • Ремонт спирального пирса и фундамента
  • Модернизация конструкции фундамента
• Сохранение Земли
  • Процесс крепления постоянного фундамента
  • Временные опорные системы
  • Оборудование для стабилизации склонов

Справочные материалы | Свайная динамика

Могхаддам, Р., Белардо, Д., Пискалко, Г., Ликинс, Г., Март 2018.

Контроль качества пробуренных фундаментов на чистоту основания, целостность бетона и геометрию

Симпозиум

: Десятая международная конференция по теории волн напряжения и испытанию глубоких фундаментов, Сан-Диего, Калифорния; 2018

Лян, Л., Вебстер, С., Бикслер, М., , Март 2018.

Рекомендации по двум измерениям ускорения с испытанием целостности при низкой деформации

Международный конгресс фондов и выставка оборудования, IFCEE 2018, Орландо, Флорида

Комурка, В., Уолтон, В., Раск, Р., Ханниган, П., Октябрь 2017 г.

Фундамент с забивными сваями большой емкости для 33-этажного высотного здания в Милуоки, Висконсин, США

42-я ежегодная конференция DFI по глубоким фондам, Новый Орлеан, Луизиана; 2017

Ханниган, П., Рауше Ф., Ликинс, Г., Робинсон, Б., Беккер, М., Сентябрь 2016 г.

Геотехнический циркуляр № 12, Проектирование и строительство забивных свайных фундаментов, тома I и II

GEC 12: Отчет FHWA-NHI-16-010, Министерство транспорта США, FHWA, Вашингтон, округ Колумбия; 2016

Клавеллина Миллер, Дж., Монрой Сальгадо, Р., Гутьеррес, А., Альварес, К., Андре Ф., Паулин, Дж., Ноябрь 2015 г.

Pruebas de Integridad a Gran Escala en Pilas de Cimentación del Muelle Multipropósitos C, en el Puerto de Montevideo, Уругвай

15-я Панамериканская конференция по механике грунтов и инженерно-геологическому проектированию, Буэнос-Айрес, Аргентина; 2015

Бейм, Г., Клюге, Р., Лори, М., Белардо, Д., Сентябрь 2015 г.

Электропередачи и конструкции подстанций 2015

Proceedings, Электрические передачи и конструкции подстанций 2015, Брэнсон, Миссури; 2015

Аллин, Р., Ликинс, Г., Ханикатт, Дж., Март 2015 г.

Еще раз о формулах забивки свай

Труды Международного конгресса фондов и выставки оборудования, Сан-Антонио, Техас; 2015

Пискалко, Г., Коттон, Д., Белардо, Д., Ликинс, Г., Март 2015 г.

Использование профилирования тепловой целостности для подтверждения структурной целостности фундаментных приложений

Труды Международного конгресса фондов и выставки оборудования, Сан-Антонио, Техас; 2015

Пискалко, Г., Альварес, К., Белардо, Д., Гальван, М., Октябрь 2014 г.

Использование профилирования термической целостности для оценки структурной целостности грунтовых гвоздей

39-я ежегодная конференция по глубоким фондам, Атланта, Джорджия; 2014

Круз, Ф., Серкейра, А., Тристао, Г., Бейм, Г., Сентябрь 2014 г.

A Experiência Brasileira na Utilização do Ensaio de Integridade Através da Perfilagem Térmica

Proceedings of COBRAMSEG, Goiânia, Brazil; 2014

Лян, Л., Вебстер, С., Юань Р., Тиан, Х., Хан, Ю., Ван, К., Ю, Л., Июнь 2014 г.

Прогнозирование долговременной пропускной способности с использованием динамических испытаний для свайного основания подводной юбки

Труды двадцать четвертой Международной конференции по океанической и полярной инженерии, Пусан, Корея; 2014

Граваре, М., Херманссон, И., Бьерендал, Т., Gravare, C., Май 2014.

Опыт испытаний свай с высокой динамикой деформации (HSDPT) в соответствии с EC7 в Швеции

Труды Международной конференции DFI / EFFC по свайным и глубоким фундаментам, Стокгольм, Швеция; 2014

Рауше, Ф., Ханниган, П., Комурка, В., Калиендо, Дж., Апрель 2014 г.

Демонстрации PDPI — есть чему поучиться из результатов

PDCA 18-я ежегодная международная конференция и выставка, Сент-Луис, Миссури; 2014

Круз, Дж., Пайва, Ф., Матеус, К., Фрутуозо, Дж., Бейм, Г., Ноябрь 2013.

Новый мост Тете через Замбези в Мозамбике

SAICE Civil Engineering, Vorna Valley, Midrand, стр. 50–56; 2013

Белый, Б., Альзави, А., Брадка Т., Панг, Ю., Август 2013.

Испытания винтовой сваи при высоких деформациях и динамической нагрузке — Пример

Труды 1-го Международного геотехнического симпозиума по спиральным основаниям, Амхерст, Массачусетс, 336-346; 2013

Тристао, Г., Вианна, Ф., Серкейра, А., Бейм, Г., Маллинз, Г., Июль 2013.

Ensaio de Integridade de Estacas por Perfilagem Térmica — TIP

Fundações & Obras Geotécnicas, стр. 58-63; 2013

Ю., В., Лян, Л., Живе, Р., Цинь, Л., Ли, X., Ван, А., Июнь 2013.

Применение метода динамических испытаний при высоких деформациях к свайному фундаменту подводной юбки

Proceedings of the Twenty-Third International Offshore and Polar Engineering, Anchorage, AK, pp 428-435; 2013

.
