Расчёт зоны молниезащиты одиночного стержневого молниеотвода

Расчет основан на Инструкциии по устройству молниезащиты зданий, сооружений и промышленных коммуникаций Министерства энергетики Российской Федерации СО 153-34.21.122-2003.

Для специальных объектов минимально допустимый уровень надежности защиты от ПУМ (прямого удара молнии) устанавливается в пределах 0,9-0,999 в зависимости от степени его общественной значимости и тяжести ожидаемых последствий от ПУМ по согласованию с органами государственного контроля.

Пояснения к расчёту

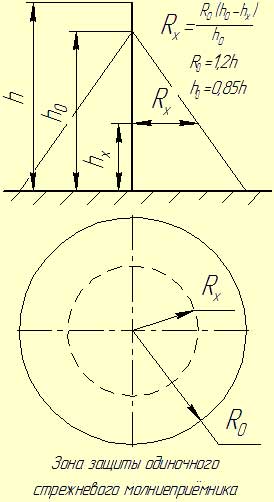

Стандартной зоной защиты одиночного стержневого молниеотвода высотой h является круговой конус высотой h₀<h, вершина которого совпадает с вертикальной осью молниеотвода. Габариты зоны определяются двумя параметрами: высотой конуса h₀ и радиусом конуса на уровне земли r₀

Приведенные ниже расчетные формулы пригодны для молниеотводов высотой до 150 м. Полуширина r_x зоны защиты требуемой надежности на высоте h_x от поверхности земли определяется выражением:

Надежность защиты	Высота молниеотвода h, м	Высота конуса h₀, м	Радиус конуса r₀, м
0.9	От 0 до 100	0,85h	1,2h
0.9	От 100 до 150	0,85h	(1,2-10^-3(h -100))h
0,99	От 0 до 30	0,8h	0,8h
	От 30 до 100	0,8h	(0,8-1,43·10^-3(h-30))h
	От 100 до 150	(0,8-10^-3(h-100))h	0,7h
0,999	От 0 до 30	0,7h	0,6h
	От 30 до 100	(0,7-7,14·10^-4(h-30))h	(0,6-1,43·10^-3(h-30))h
	От 100 до 150	(0,65-10^-3(h-100))h	(0,5-2·10^-3(h-100))h

Пожелания, замечания, рекомендации по улучшению раздела расчётов на нашем сайте просьба присылать по электронной почте

support@ivtechno. ru

Разрешается копирование java-скриптов при условии ссылки на источник.

ВСЕ РАСЧЁТЫ

Расчёт зоны молниезащиты одиночного тросового молниеотвода

Пояснения к расчёту

Стандартные зоны защиты одиночного тросового молниеотвода высотой

h ограничены симметричными двускатными поверхностями, образующими в вертикальном сечении равнобедренный треугольник с вершиной на высоте h₀<h и основание на уровне земли r₀.

Надежность защиты	Высота молниеотвода h, м	Высота конуса h₀, м	Радиус конуса r₀, м
0.9	От 0 до 150	0,87h	1,5h
0,99	От 0 до 30	0,8h	0,95h
	От 30 до 100	0,8h	(0,95-7,14·10^-4(h-30))h
	От 100 до 150	0,8h	(0,9-10^-3(h-100))h
0,999	От 0 до 30	0,75h	0,7h
	От 30 до 100	(0,75-4,28·10^-4(h-30))h	(0,7-1,43·10^-3(h-30))h
	От 100 до 150	(0,72-10^-3 (h-100))h	(0,6-10^-3(h-100))h

Пожелания, замечания, рекомендации по улучшению раздела расчётов на нашем сайте просьба присылать по электронной почте support@ivtechno. ru

Разрешается копирование java-скриптов при условии ссылки на источник.

ВСЕ РАСЧЁТЫ

одиночный молниеотвод — это… Что такое одиночный молниеотвод?

Все языкиАбхазскийАдыгейскийАфрикаансАйнский языкАканАлтайскийАрагонскийАрабскийАстурийскийАймараАзербайджанскийБашкирскийБагобоБелорусскийБолгарскийТибетскийБурятскийКаталанскийЧеченскийШорскийЧерокиШайенскогоКриЧешскийКрымскотатарскийЦерковнославянский (Старославянский)ЧувашскийВаллийскийДатскийНемецкийДолганскийГреческийАнглийскийЭсперантоИспанскийЭстонскийБаскскийЭвенкийскийПерсидскийФинскийФарерскийФранцузскийИрландскийГэльскийГуараниКлингонскийЭльзасскийИвритХиндиХорватскийВерхнелужицкийГаитянскийВенгерскийАрмянскийИндонезийскийИнупиакИнгушскийИсландскийИтальянскийЯпонскийГрузинскийКарачаевскийЧеркесскийКазахскийКхмерскийКорейскийКумыкскийКурдскийКомиКиргизскийЛатинскийЛюксембургскийСефардскийЛингалаЛитовскийЛатышскийМаньчжурскийМикенскийМокшанскийМаориМарийскийМакедонскийКомиМонгольскийМалайскийМайяЭрзянскийНидерландскийНорвежскийНауатльОрокскийНогайскийОсетинскийОсманскийПенджабскийПалиПольскийПапьяментоДревнерусский языкПортугальскийКечуаКвеньяРумынский, МолдавскийАрумынскийРусскийСанскритСеверносаамскийЯкутскийСловацкийСловенскийАлбанскийСербскийШведскийСуахилиШумерскийСилезскийТофаларскийТаджикскийТайскийТуркменскийТагальскийТурецкийТатарскийТувинскийТвиУдмурдскийУйгурскийУкраинскийУрдуУрумскийУзбекскийВьетнамскийВепсскийВарайскийЮпийскийИдишЙорубаКитайский

Все языкиАбхазскийАдыгейскийАфрикаансАйнский языкАлтайскийАрабскийАварскийАймараАзербайджанскийБашкирскийБелорусскийБолгарскийКаталанскийЧеченскийЧаморроШорскийЧерокиЧешскийКрымскотатарскийЦерковнославянский (Старославянский)ЧувашскийДатскийНемецкийГреческийАнглийскийЭсперантоИспанскийЭстонскийБаскскийЭвенкийскийПерсидскийФинскийФарерскийФранцузскийИрландскийГалисийскийКлингонскийЭльзасскийИвритХиндиХорватскийГаитянскийВенгерскийАрмянскийИндонезийскийИнгушскийИсландскийИтальянскийИжорскийЯпонскийЛожбанГрузинскийКарачаевскийКазахскийКхмерскийКорейскийКумыкскийКурдскийЛатинскийЛингалаЛитовскийЛатышскийМокшанскийМаориМарийскийМакедонскийМонгольскийМалайскийМальтийскийМайяЭрзянскийНидерландскийНорвежскийОсетинскийПенджабскийПалиПольскийПапьяментоДревнерусский языкПуштуПортугальскийКечуаКвеньяРумынский, МолдавскийРусскийЯкутскийСловацкийСловенскийАлбанскийСербскийШведскийСуахилиТамильскийТаджикскийТайскийТуркменскийТагальскийТурецкийТатарскийУдмурдскийУйгурскийУкраинскийУрдуУрумскийУзбекскийВодскийВьетнамскийВепсскийИдишЙорубаКитайский

Молниеотвод стержневой одиночный МСО 10-8 высотой 8м / Стержневые молниеотводы из наличия! / Молниезащита и заземление

• Молниеотвод предназначен для установки на вертикальную поверхность;

• Мачта молниеотвода выполнена из нержавеющей стали AISI304 Ø 32мм;
• Молниеприемная спица выполняется из алюминия Ø 16мм;
• Крепежный кронштейн изготавливается из оцинкованной стали;
• У основания мачты предусмотрен зажим для крепления круглого токоотвода Ø 8-10мм;

Комплектность поставки МСО 10 высотой H от 7м до 10м
Молниеприемная спица Ø 16мм l=1,0м	1шт
Мачта молниеотвода	1шт
1 секция Ø50мм h2=5м	1шт
2 секкция Ø32мм h3=Н-h2-l	1шт
Крепежный кронштейн КМ3001	1шт
Крепежный кронштейн КМ3002	2шт
Зажим для токоотвода Ø 8-10мм	1шт

Наименование	Общая масса, кг	Артикул
Молниеотвод стержневой МСО 10-7 высотой H=7м	25	904060
Молниеотвод стержневой МСО 10-75 высотой H=7,5м	27	904061
Молниеотвод стержневой МСО 10-8 высотой H=8м	29	904062
Молниеотвод стержневой МСО 10-85 высотой H=8,5м	31	904063
Молниеотвод стержневой МСО 10-9 высотой H=9м	33	904064
Молниеотвод стержневой МСО 10-10 высотой H=10м	36	904065

Молниезащита для частного дома.

Наглядное пособие

Автор Alexey На чтение 7 мин. Просмотров 221 Опубликовано 14.02.2016 Обновлено 14.02.2016

Узнав о той таинственной грозной силе, таящейся в облаках в виде непредсказуемых молний, ознакомившись с существующими возможностями защиты от них, необходимо получить практические сведения, чтобы самостоятельно оборудовать молниезащиту.

Местоположение дома

От расположения здания сильно зависит вероятность попадания в него молнии. В случае если постройка стоит в низине, окружённая возвышающимися зданиями или другими высокими сооружениями типа промышленных труб, мачт и башен, то внешняя молниезащита данных объектов примет удар молнии на себя.

Окружающие дом деревья также могут выполнять функцию молниеотвода, но стример молнии может разветвиться между деревьями и домом, из-за большого электрического сопротивления древесины. Но одиноко стоящий на горе дом будет являться самой вероятной мишенью для попадания молнии, и единственной гарантией безопасности будет правильный монтаж молниезащиты с верно рассчитанными параметрами.

Элементы внешней молниезащиты

Внешняя молниезащита имеет три компонента:

Молниеотвод, (молниеприемник) перехватывает молнию, принимая разряд;
Токоотвод, проводник, по которому ток протекает от молниеотвода к заземляющему устройству;
Заземляющее устройство (заземлитель), обеспечивающее растекание тока в земле.

Устройство молниезащиты

Поскольку молниеотвод принимает на себя грозный удар молнии и локализует прохождение стримера, то от его расчёта и правильной установки зависит вся защита дома целиком. Различают три вида молниеотводов:

стержневой;
тросовый;
сеточный.

Стрежневой одиночный молниеприемник

Изготавливается в виде цельнометаллического стержня или полой трубы. Устанавливают стержневой молниеприемник сбоку здания, или над крышей вертикально. Защищаемое пространство будет иметь форму кругового конуса высотой h0, радиусом r0, с вершиной на оси стержня.

Если высота молниеотвода h, то для h0= 0,7*h, r0 =0,6*h. То есть h = r0/0,6 (высота до 30 м). Если требуется иная высота, нужно воспользоваться таблицей:

таблица одиночного стержня

Образно говоря, дом должен поместиться в данный конус защиты:

Нужно выбрать r¬x, таким, чтобы края крыши за него не выступали за круг с данным радиусом. Для этого нужен план дома, или измерить его рулеткой и начертить чертёж. Таким образом, также будет найдено оптимальное местоположение молниеотвода на крыше.

Исходя из правила подобных треугольников, высота молниеотвода над плоскостью, в которой находятся крайние выступы крыши (h-hx)= r¬x/0,6. Если крыша плоская, то высота стержня устанавливаемого молниеотвода hm= r¬x/0,6. В ином случае, нужно измерить высоту hk конька крыши над полом чердака, тогда высота устанавливаемого стержня будет hm= r¬x /0,6 – hk.

Стержневой одиночный молниеприемник

Двойной стержневой молниеприемник

Если дом продолговатый, то расчётная высота мачты молниеотвода окажется слишком большой.

В этом случае применяют двойной молниеотвод, включающий установку двух стержней, причем длина L не должна превышать значение Lmax, указанное в таблице, иначе данные молниеотводы считаются одиночными. Если L< L¬c, то верхняя граница защиты не провисает, то есть hс= h0.

Двойной стержневой молниеприемник

Внешние полуконусы r0, h0 рассчитываются аналогично одиночному стержневому молниеотводу. Сужение поперечного сечения зоны защиты rcx на высоте hx < hc определяют по формуле:

Устройство двойного стержневого молниеприемника

Тросовый молниеприемник

Выполняется в виде троса с заземлением у каждого конца, натянутого над зданием между двумя заземлёнными отдельными металлическими опорами.

установка тросового молниеприменика

При невозможности обеспечить установку отдельных опор, допускается их монтаж на здании с использованием изоляторов. Поперечное сечение стального троса должно быть 50 мм². Из-за веса натягиваемого троса конструкция опор должна быть достаточно надёжной, чтобы выдерживать порывы ветра.

Расчёт данного молниеотвода идентичен, как и для одиночного стержневого молниеотвода, с той разницей, что между опорами, границами зоны защиты являются двускатные симметричные поверхности, образующие равнобедренный треугольник в вертикальном сечении.

Также используют двойной тросовый молниеотвод и молниезащиту тросом по периметру:

Молниеприемник по стандарту Международной Электротехнической Комиссии (МЭК)

В данных правилах IEK 61024-1-1, которые в некоторых случаях являются более требовательными, чем вышеописанные инструкции СО 153-34.21.122-2003, расчет различных типов молниеотводов для зданий высотой до 60 м производится:

Методом защитного угла α к вертикали молниеотвода в наивысшей его точке. При этом все элементы здания должны находиться в зоне защиты, образованной углом α. Применяется для небольших сооружений, имеющих простую форму;
Методом качения фиктивной сферы, при котором сфера с определённым радиусом, указанным в таблице, может соприкасаться только с землёй и молниеотводами, или с поверхностью, на которой установлена сетка в качестве молниеотвода.

Следует помнить, что в данном стандарте h – это высота молниеотвода над защищаемой поверхностью. Не допускается использовать метод защитного угла, если высота h превышает радиус фиктивной сферы.

Понятие фиктивная среда

Из данных рисунков становится понятным метод фиктивной сферы, который применяют для объектов сложных форм:

Применение сеточной молниезащиты для сложных геометрических объектов

Для подобных расчётов необходимо соответствующее программное обеспечение, хотя, если планируется молниезащита частного дома с применением металлической сетки в качестве молниеотвода, то данный способ расчёта будет весьма удобным, даже с использованием чертежа или эскиза, начертанного от руки.

Молниезащита здании с плоской крышей

Сеточный молниеотвод

Внешняя система молниезащиты, оборудованная сеткой в качестве молниеприемника, становится очень популярной из-за своей простоты и дешевизны и надёжности.

Таблица выбора шага сетки от разного размера крыш и угла наклона

При расчете необходимо соблюдать данные условия:

Провода, образующие сварную сетку, должны проходить по краю крыши, особенно, если кровля выходит за габариты дома;
Проводник сетки должен прокладываться по коньку, если наклон кровли превышает 1/10;
Если боковые поверхности здания находятся на высоте, большей чем радиус сферы, то они защищаются сеткой или другими видами молниеотводов;
Размеры ячеек сетки не должны превышать значений, указанных в вышеприведённой таблице;
Необходимо, чтобы было как минимум два токоотвода от данной сетки. Как правило, токоотводы от сеток устанавливают по углах здания, таким образом обеспечивая дополнительную защиту;
Никакие элементы зданий, особенно проводники не должны выступать за сетку. Если используются дымовые трубы или другие элементы, то они тоже оборудуются сеткой.
Провода сетки, и токоотводы от неё должны прокладываться кратчайшим путём.

Металлическая крыша должна быть также заземлена, не может служить самостоятельным молниеотводом подобно металлической сетке, из-за малой толщины металла, который расплавится в месте удара молнии, что может вызвать пожар.

Сеточная молниезащита

Токоотвод

Все внешние системы молниезащиты имеют надёжное электрическое соединение с заземлением, чтобы мощный разряд молнии безопасно для окружающих вошёл в землю.

Проводник, при помощи которого выполняется данное соединение, называется токоотводом. Изготавливается токоотвод из металлического прутка или полосы. Подбирают сечение, исходя из применяемых металлов:

Крепиться токоотвод должен не ближе, чем на 10 см от горючих материалов стен при помощи изолированных кронштейнов, не допускается его прохождение внутри дома.

Заземляющее устройство

Обустраивая защиту от молнии, нужно помнить, что понятия: правильное заземление и правильная молниезащита – тождественны. Не уделив надлежащего внимания заземляющему устройству, устанавливая молниеотводы, можно привлечь разряд молнии, пропустив его через конструкции здания, что может привести к трагедии. Поэтому необходимо применить один из нижеприведённых заземлителей.

Выбор заземлителя для молниеприемника

Устанавливать устройства заземления нужно не ближе 2 м от фундамента здания и не ближе 5 м от входа в дом. Для заземления молниезащиты допускается использовать все заземлители электроустановок, рекомендуемые ПУЭ, за исключением нулевых проводников воздушных линий, и только в случае полной уверенности в надёжности главной заземляющей шины, иначе возможен занос потенциала на провод PE домашней электросети.

Все соединения проводников, из которых состоит система молниезащиты, должны быть очень надёжными. Как правило, лучшая надёжность достигается при помощи сварки.

Стержневые молниеотводы

Элементы молниезащитного устройства, предназначенные для защиты от прямого воздействия тока молнии должны:

Обеспечить соответствующее защитное пространство для устройств и инсталляций на крыше объекта,
Исключить возможность возникновения искровых перекрытий между инсталляциями,
Исключить разницу потенциалов между отдельными инсталляциями на крыше и внутри объекта,

Основным способом защиты от прямого удара молнии является размещение устройств или установок в защищенном пространстве, образованном отдельно стоящими вертикальными молниеотводами. Проектирование и сооружение одиночных вертикальных молниеотводов или систем таких молниеотводов должно быть реализовано в соответствии с требованиями, вытекающими из выбранного уровня молниезащиты анализируемого объекта.
Кроме того, стержневой молниеотвод должен быть размещен на таком расстоянии от защищаемого устройства, которое сделает невозможным возникновение искровых разрядов. Оценивая возможность возникновения искровых разрядов следует принять во внимание следующие факторы:

Параметры тока молнии,
Тип изолирующего материала между электродами,
Распределение тока в строительном объекте,
Расстояние от места сближения, в котором может произойти искровой разряд, до ближайшего уравнивающего соединения или до земли, измеренное вдоль проводника, в котором течет ток молнии.

Молниеотводы высотой до 3-х метров

Применение одиночного молниеотвода или системы молниеотводов высотой в несколько метров является одним из чаще всего используемых решений для охраны небольших объектов или устройств на крышах строительных объектов. Создаваемая система защиты проста и легка для исполнения. Типовой стержневой молниеотвод состоит из металлического стержня диаметром 10 –16 мм, закрепленного на бетонной опоре. Стержень необходимо соединить с ближайшим элементом молниезащитной инсталляции.

Рис. 1. Одиночный молниеотвод на крыше
строительного объекта

Примеры крепления стержневого молниеотвода к бетонной опоре и к элементам молниезащитной инсталляции представлены на рис.2.

Рис. 2. Крепление молниеотводов различной высоты
к бетонным опорам

Рис. 3. Крепление молниеотводов к проводящим элементам
поверхности крыши

Молниезащита более крупных надстроек или устройств может потребовать применения системы, состоящей из нескольких молниеотводов. Создавая такую систему, следует определить защитную зону и сохранить требуемые расстояния между защищаемой надстройкой и элементами системы молниеотводов.

Молниеотводы высотой более 3-х метров

Если применение одиночного молниеотвода или системы вертикальных молниеотводов высотой до 3-х метров не удовлетворяет требованиям защищаемого пространства или трудно для реализации, то следует рассмотреть возможность применения более высоких молниеотводов, которые требуют конструктивно более сложных и тяжелых опор, а часто и дополнительных оттяжек. Представленная на рис.4. система оттяжек и примененная опора дают возможность крепить молниеотводы высотой до 8 м.

Рис.4. Одиночные стержневые молниеотводы

Стальные молниеотводы (мачты молниеприемников) от завода изготовителя

Молниеотвод отдельно стоящий — это сборная стальная конструкция высотой от 30 до 40 метров, предохраняющая здания, сооружения и людей от электрического разряда молнии во время грозы. Молниеотводы МС разработаны для защиты распределительных устройств открытого типа в электроподстанциях с током от 35 до 500 тыс. вольт. Однако область применения сооружения гораздо шире — их используют и для защиты стройплощадок, нефтяных и промышленных баз, объектов по добыче углеводородов, транспортных узлов, аэропортов и любых обособленных зданий.

Детали молниеотводов металлических серии МС выполняются из углеродистой стали класса С235, С245 и С255 либо низколегированной стали С345. Устройства возводятся на свайных фундаментах без площадок для осветительных приборов. Сборка конструкции осуществляется при помощи болтов с последующей проваркой стыков. Одиночный молниеотвод разрешено эксплуатировать при температуре от -40 до -50ºC в районах III группы по ветровому давлению. Сейсмическая активность места установки не должна превышать 6 баллов.

Производство молниеотводов (громоотводов) МС на предприятии «СТАЛЬ-43»

Компания «СТАЛЬ-43» производит отдельно стоящие громоотводы серии МС различных модификаций — с высотой конструкции 31,7 либо 37 и 40,2 м и общей массой 1802, 2394 и 2840 кг соответственно. Изделия оборудованы площадками и подставками для молниеприемников на болтовом соединении с проваркой стыков. Дополнительно конструкции оснащены лестницами, которые крепятся с помощью хомутов с интервалом 1,5–2 метра по всей высоте стоек.

На молниеотводы стоимость варьируется в зависимости от высоты и общей массы изделия. Каждое изделие собирается при помощи крепежных элементов ТС-44 и ТС-45 из нескольких частей. В модели МС-31,7 используются две стойки ТС-34 и ТС-38. Для молниеотвода МС-37 требуются три стойки ТС-36, ТС-37 и ТС-38. В самом крупном изделии МС-40,2 используются более тяжелые элементы в основании — стойки ТС-35. В комплектацию всех моделей входят тросостойки ТС-4 и молниеотводы ТС-5.

Конструкция отдельно стоящих молниеотводов МС

Отдельно стоящий молниеотвод имеет три части: молниеприемник, токоотвод и заземлитель. Все части удерживаются на жестком каркасе стальной мачты, составленной из двух или трех стоек.

Молниеприемник — это самый верхний элемент стальных молниеотводов, который принимает на себя электрический разряд. Деталь в виде металлического штыря располагается как можно выше над землей в зоне вероятного контакта с молнией.

Токоотвод служит для провода заряда от молниеприемника до заземлителя. Выполняется из электрического кабеля с большим поперечным сечением.

Заземлитель нейтрализует пришедший на молниеотвод МС ток путем отвода заряда в землю. Заземлитель производится в виде стальной плиты, устанавливаемой с заглублением в грунте.

Купить отдельно стоящий молниеотвод в компании «СТАЛЬ-43»

Компания «СТАЛЬ-43» имеет собственное производство стальных конструкций, поэтому молниеотвод купить можно по цене производителя без переплат. Мы располагаем высокотехнологичным заводом, на котором выпускаются металлоизделия с соблюдением стандартов ГОСТов, ОСТов и технических условий. Каждая единица металлоизделий — это износостойкая, прочная и надежная продукция, способная обеспечить безопасность на любых объектах.

В нашей компании можно не только купить громоотвод, но и заказать его доставку в любую точку России. Ознакомиться с географией поставок можно на соответствующей странице нашего сайта.

Нужен ли мне громоотвод? Нужны ли громоотводы?

Вы только что пережили очередную грозу в своем районе, и, услышав поблизости громкий раскат грома, теперь задаетесь вопросом, следует ли вам устанавливать громоотвод ( или несколько ) в своем доме. Это необходимо? И, если стоит установить, насколько это ДЕЙСТВИТЕЛЬНО поможет?

В этой статье мы рассмотрим эту идею и предоставим вам знания, необходимые для принятия наилучшего решения по защите вашего дома с помощью одного или нескольких громоотводов.

1. Есть ли у вас что-нибудь, что стоит защитить?

Удар молнии может быстро нагреться и повредить домашнюю проводку и электронные устройства. Даже с установленной системой защиты от перенапряжения для всего дома прямой удар молнии обойдет любой подавитель перенапряжения, установленный по всему дому, и приведет к разрушительной неистовстве. Единственный способ предотвратить прямой удар молнии — это в первую очередь предотвратить его возникновение, и решение о том, необходимо ли это, зависит от того, какая электроника у вас есть в вашем доме.

Если у вас есть дорогой набор бытовой техники, комната, заполненная электронными устройствами, домашний офис, , электромобиль или что-то, что может быть разрушительным в случае разрушения; стоит задуматься о громоотводе. И, размышляя о том, что у вас есть, помните, что речь идет не только о стоимости его замены, но также о хлопотах и потенциальной сентиментальной ценности, которую вы можете иметь для того электронного устройства, которое вы не хотите уничтожать.

2. Вы находитесь в зоне поражения молнией?

Есть два способа узнать, находитесь ли вы в молниеносной горячей зоне.Во-первых, по количеству страховых случаев от поражения молнией. Исходя из этого фактора, следующие штаты наиболее восприимчивы к ударам молнии в Соединенных Штатах ( согласно NU Property Casualty 360 ).

Но по данным State Farm, Джорджия фактически занимает первое место среди по объему исков о ударах молнии ( 3844 иска на 21 миллион долларов ). В любом случае, Грузия является главным государством для претензий. Но количество реальных ударов молнии приходится на несколько других штатов.

В отчете о молниях за 2018 год, Vaisala указывает, что фактическое количество ударов молнии отличается от указанного выше рейтинга заявлений. Вот количество обращений по штатам. Хотя у Грузии много претензий, по общему количеству забастовок она занимает 10-е место.

Техас : 2,483,805
Флорида : 1,385,710
Оклахома: 958925
Канзас: 928,760
05 Луизиана
05, Небраска
Арканзас: 768 168
Миссури: 711 222
Нью-Мексико: 699 719
Джорджия : 693 776

Хотя информация по забастовкам и заявкам различается, мы рекомендуем изучить данные и карты , и выяснение, как обстоят дела с ударами молнии в вашем районе. Прежде чем принимать решение, получите четкое представление о том, насколько ваш дом подвержен ударам молнии.

3. У вас есть естественный громоотвод?

Возможно, вы этого не осознавали, но в вашем доме может уже быть громоотвод или несколько, если на то пошло. Если у вас есть дерево выше вашего дома в пределах 10 футов от края, оно будет действовать как громоотвод для вашего дома. Довольно круто, да?

Теперь, если вам нравится это дерево, вы можете установить громоотвод для его защиты 😀 И, в зависимости от размера дерева и его местоположения, вам все равно может понадобиться громоотвод в другом месте ( или около того). действительно высокое дерево, которое может направить молнию в дом ).

4. Сколько громоотводов вам нужно?

Размер вашего дома, количество уровней и покрытие окружающих деревьев влияют на то, будет ли достаточно одного громоотвода или вам понадобится несколько устройств на крыше вашего дома.

Вам нужно, чтобы специалист вышел и адекватно оценил ситуацию, чтобы определить число, которое наиболее эффективно защитит ваш дом от катастрофического удара.

Заключение

Если вы определите, хотите ли вы установить громоотвод в своем доме, достаточно; следующий шаг — найти подходящего подрядчика, обследовать ваш дом, установить систему, провести медную проводку и построить систему заземления треугольником, чтобы направить энергию удара молнии.

Обзор молниезащиты — Институт молниезащиты

Общая информация по отрасли

Институт молниезащиты — это общенациональная некоммерческая организация, основанная в 1955 году с целью продвижения образования, осведомленности и безопасности в области молниезащиты. Индустрия молниезащиты началась в Соединенных Штатах, когда Бенджамин Франклин постулировал, что молния — это электричество, и что с помощью металлического стержня можно отвести молнию от здания.Молния является прямой причиной более 50 смертей и 400 травм ежегодно, и трудно защитить людей на открытых открытых площадках. Прямые удары молнии причиняют ущерб от пожара, превышающий 200 миллионов долларов в год, и страховые компании прямо или косвенно оплачивают претензии на миллиарды долларов, связанные с молнией. Большая часть этих имущественных потерь может быть сведена к минимуму, если не устранена, путем применения надлежащей молниезащиты для конструкций. LPI стремится к тому, чтобы современные системы молниезащиты обеспечивали наилучшее качество как материалов, так и методов установки, обеспечивая максимальную безопасность.

Национальная ассоциация противопожарной защиты. (NFPA) публикует документ № 780 , озаглавленный «Стандарт для установки систем молниезащиты». считается национальным руководством по проектированию полных систем молниезащиты в Соединенных Штатах. NFPA опубликовало свой первый документ по молниезащите в 1904 году. Документы NFPA, такие как Национальный электротехнический кодекс (NEC — NFPA 70), Национальный кодекс по топливному газу (NFPA 54) и Единый пожарный кодекс (NFPA 1), разрабатываются комитетом для рассмотрения принятие новой информации по безопасности по конкретным вопросам, связанным с пожаром.

Стандарт защиты от молний № 780 пересматривается с трехлетним циклом для обновления. NFPA 780 включает молниезащиту для типовых строительных конструкций в четвертой главе как требования к обычным конструкциям. Документ 780 охватывает многие специальные конструкции от хранилищ опасных материалов до лодок и кораблей и открытых сооружений для пикников, а также дает рекомендации по личной безопасности на открытом воздухе. NFPA 780 предоставляет лучшее, что мы знаем сегодня в теории и технологиях, о системах защиты, протестированных опытными профессионалами отрасли в юридически признанном формате.

Тестирование компонентов материалов молниезащиты на заводе перед отправкой для включения в список и маркировки проводится Underwriters Laboratories, Inc. (UL) . Стандарт UL 96 отвечает минимальным требованиям к конструкции молниеприемников, кабельных жил, фитингов, соединителей и крепежных деталей, используемых в качественных системах молниезащиты. У UL есть инспекционный персонал, который регулярно посещает производственные объекты, чтобы проверить соответствие требованиям для дальнейшего использования одобренных ими товарных этикеток.

Полевые проверки завершенных установок молниезащиты также могут быть организованы с UL через подрядчиков по установке, перечисленных в их программе. UL выпускает продукт «Master Label» для систем, полностью соответствующих их Стандарту UL 96A в течение многих лет. Стандарт 96A основан на общих требованиях NFPA 780, но UL имеет техническую группу по стандартам (STP) для проверки требований к более удобному для проверки формату, что приводит к некоторым различиям. UL также будет проверять на соответствие некоторым другим национально признанным стандартам (например, NFPA 780) для полностью соответствующих систем.Некоторые частичные конструкции могут быть доступны для полевой инспекции в рамках их программы «Письмо с выводами».

Институт молниезащиты (LPI) принимает последнюю редакцию стандарта NFPA 780 в качестве справочного документа для проектирования систем. LPI выступает за использование UL в качестве стороннего органа по проверке компонентов в соответствии с их документами UL 96. LPI публикует этот документ # 175 , основанный на NFPA 780, с дополнительными пояснительными материалами, полезными для установщиков и сотрудников инспекторов.

LPI предоставляет отраслевую программу самоконтроля для сертификации участников подмастерьем, мастером-установщиком и дизайнером-инспектором. Люди сдают экзамены, которые включают требования перечисленных выше Стандартов молниезащиты и применение этих принципов к примерам проектирования. Продление членства требуется каждый год, при этом дополнительные экзамены сдают примерно каждые три года при обновлении национальных стандартов. Заключение контрактов со специалистами, прошедшими квалификацию в рамках процесса LPI, обеспечивает дополнительный уровень гарантии качества для первоначальной установки системы и ресурс для будущих проверок и обслуживания существующих систем.

LPI внедрила программу проверки для завершенных установок под названием LPI-IP . LPI-IP предоставляет услуги по сертификации более тщательно и полно, чем любая предыдущая программа проверки от LPI или других, доступных в настоящее время на рынке. Благодаря использованию контрольно-пропускных пунктов, проверок и инспекций на месте сертификация системы LPI-IP обеспечивает безопасность с привлечением квалифицированного монтажного персонала и независимых инспекторов. LPI-IP предлагает «Главный сертификат установки» для полных конструкций, «Восстановленный мастер-сертификат установки» для ранее сертифицированных конструкций и «Осмотр ограниченного объема» для частичных систем в определенных контрактах.Это важный элемент для специалиста, владельца и страховщика имущества, обеспечивающего проверку качественных установок молниезащиты сторонним независимым источником.

Системы молниезащиты для сооружений, как правило, не являются требованиями национальных строительных норм и правил, хотя стандарты могут быть приняты властями, имеющими юрисдикцию для общего строительства или определенных помещений. Поскольку молниезащита может рассматриваться в качестве варианта, крайне важно, чтобы разработчик, строительный подрядчик и страховщик имущества были знакомы с национальными стандартами для обеспечения наивысшего уровня безопасности. Системы молниезащиты отлично защищают людей от физической опасности, структурных повреждений зданий и отказов внутренних систем и оборудования. Полученная ценность начинается с правильного проектирования, продолжается с помощью качественных методов установки и должна включать проверку и сертификацию. Конечная цель — безопасная гавань, безопасность инвестиций и устранение потенциального простоя системы в противовес одному из самых разрушительных природных явлений.

Общая информация о системе

Стандарты США для полных систем молниезащиты включают NFPA 780, UL 96 и 96A и LPI 175 . Эти стандарты основаны на фундаментальном принципе обеспечения разумно прямого металлического пути с низким сопротивлением и низким сопротивлением для прохождения тока молнии, а также принятия мер по предотвращению разрушения, пожара, повреждения, смерти или травмы, когда ток течет с крыши. уровни ниже класса.Стандарты представляют собой консенсус властей в отношении основных требований к конструкции и характеристикам квалифицированных конструкций и продуктов. Ожидается, что полная система защиты, основанная на принципах надежной инженерии, исследованиях, протоколах испытаний и полевом опыте, обеспечит безопасность людей и конструкций от молнии и ее побочных эффектов. Стандарты постоянно пересматриваются в отношении новых продуктов, строительных технологий и подтвержденных научных разработок, направленных на устранение опасности молнии.Хотя материальные компоненты могут казаться очень похожими, конфигурация общей конструкции системы за последние 25 лет кардинально изменилась, чтобы отразить современный образ жизни.

Есть пять элементов , которые должны быть на месте для обеспечения эффективной системы молниезащиты. Устройства для защиты от ударов должны быть пригодны для прямого попадания молнии и иметь рисунок, чтобы принимать удары до того, как они достигнут изоляционных строительных материалов. Кабельные жилы направляют ток молнии через конструкцию без повреждений между заглушками наверху и системой заземляющих электродов внизу.Система заземляющих электродов ниже класса должна эффективно перемещать молнию к ее конечному пункту назначения вдали от конструкции и ее содержимого. Соединение или соединение системы молниезащиты с другими внутренними заземленными металлическими системами должно быть выполнено таким образом, чтобы исключить возможность попадания молнии в боковую вспышку изнутри. Наконец, устройства защиты от перенапряжения должны быть установлены на каждом служебном входе, чтобы остановить проникновение молнии из инженерных сетей и дополнительно уравнять потенциал между заземленными системами во время грозовых событий.Если эти элементы правильно идентифицированы на стадии проектирования, включены в аккуратную рабочую установку и в здании не происходит никаких изменений, система защитит от повреждений молнией. Элементы этой системы пассивного заземления всегда выполняют аналогичную функцию, но общая конструкция индивидуальна для каждой конкретной конструкции.

Компоненты молниезащиты изготовлены из материалов , устойчивых к коррозии, и они должны быть защищены от ускоренного износа.Многие компоненты системы будут подвергаться воздействию атмосферы и климата. Комбинации материалов, образующих электролитические пары в присутствии влаги, не должны использоваться. Компоненты токоведущей системы должны обладать высокой проводимостью. Преобладающие почвенные условия на площадке будут влиять на компоненты подземной системы. Срок службы системы и цикл обслуживания / замены зависят от выбора материала и местных условий. Системные материалы должны быть согласованы с используемыми конструкционными материалами, в том числе облицовками, колпаками, кожухами вентиляторов, различными системами кровли, чтобы поддерживать влагозащитную оболочку в течение предполагаемого срока службы здания.

Медь, медные сплавы (включая латунь и бронзу) и алюминий являются основными материалами компонентов системы. Они служат наилучшим сочетанием функций для переноса тока и защиты от атмосферных воздействий. Поскольку алюминиевые материалы имеют немного меньшую токонесущую способность и механическую прочность, чем изделия из меди аналогичного размера, перечисленные и маркированные материалы для молниезащиты включают детали большего физического размера. Например, чтобы считаться эквивалентным, воздушный терминал минимального размера должен иметь диаметр ½ дюйма в алюминии по сравнению с диаметром 3/8 дюйма в меди.

Вода, вытекающая из меди, окисляет алюминий и гальванизированные поверхности, поэтому при согласовании конструкции системы необходимо учитывать гальванические аспекты для устранения возможных проблем с монтажом. Квалифицированные биметаллические фитинги используются для согласования компонентов системы для необходимых переходов от алюминия к меди. Они могут включать перечисленные продукты для этой цели или, в некоторых случаях, компоненты из нержавеющей стали. Алюминий никогда не контактирует с землей или почвой. Алюминий никогда не должен контактировать с лакокрасочными покрытиями на щелочной основе или встраиваться непосредственно в бетон.

Если какое-либо изделие подвергается необычному механическому повреждению или смещению, оно может быть защищено молдингом или покрытием, но необходимо проявлять осторожность, чтобы противоударные устройства и другие компоненты, устанавливаемые на крыше, могли выполнять свою функцию при приемке навесного оборудования. Компоненты молниезащиты под ударными клеммами могут быть скрыты внутри здания ниже уровня крыши во время строительства или при доступе. Скорость тока молнии и разделение потока между несколькими путями не позволят компонентам нагреться до любой мгновенной температуры возгорания, опасной для типичных строительных материалов.Включение системы в конструкцию позволяет соединять структурный металлический каркас и внутренние заземленные системы и обеспечивает защиту от проблем смещения и обслуживания, которые полезны для продления срока службы системы.

Материалы, подходящие для использования в системах молниезащиты, внесены в перечень , помечены и протестированы как в соответствии со стандартом UL 96. Конструкция проводника включает в себя максимальное увеличение площади поверхности для переноса молнии и гибкость конфигурации для выполнения изгибов и поворотов, необходимых при установке.Основания аэровокзала эффективно передают удар от оконечного устройства к проводнику кабеля и надежно крепятся к различным поверхностям здания в суровых погодных условиях. Фитинги для сращивания должны поддерживать контакт с проводниками, длина которых должна быть достаточной для передачи тока и погодных условий в открытой среде. Заземляющие электроды должны обеспечивать надлежащий контакт с землей для рассеивания заряда и удовлетворять требованиям по пригодности для жизненного цикла в различных составах почвы. Размеры скрепляющих устройств позволяют обеспечить надлежащее соединение систем для выравнивания потенциалов по всей конструкции.Устройства защиты от импульсных перенапряжений соответствуют требованиям более высоких уровней тока для удовлетворения потребностей, связанных с молниеприемниками.

Прекращение забастовки

Устройства защиты от ударов выполняют системную функцию по подключению прямых молниеприемников. Они представляют собой зонтик от проникновения молнии в непроводящие строительные материалы для защиты от пожара или взрыва. Любое металлическое тело толщиной 3/16 дюйма или более, выступающее над конструкцией, выдержит удар молнии, не прожигая.Поэтому в некоторых случаях строительные элементы могут быть включены в качестве прекращения забастовки. Высокие мачты или подвесные заземляющие провода, аналогичные средствам защиты линий электропередач, могут служить в качестве защиты от ударов. В большинстве случаев, однако, небольшие молниеотводы специального назначения составляют большинство систем защиты от ударов. Эти ненавязчивые компоненты предпочтительны из-за простоты монтажа и эстетических соображений, и их можно скоординировать в наиболее эффективную конфигурацию для всех типичных строительных конструкций.

Окружающая нас атмосфера электрически заряжена, но свободный воздух поддерживает относительно сбалансированное распределение ионов. Когда мы поднимаем в воздух здание, дерево или даже человека, в меньшей степени, мы меняем этот электрический баланс. Электрическое поле накапливается, чтобы изменить точки в геометрии наземных объектов. Такие элементы, как гребни и особенно концы гребней, края зданий с плоской крышей и даже больше, углы становятся точками накопления ионов, что увеличивает восприимчивость к ударам молнии.Надлежащая система устройств защиты от ударов учитывает эти реалии за счет использования молниеприемников в сконфигурированной схеме, предназначенной для использования точек естественного накопления ионов в здании для втягивания молнии в систему защиты. Чем выше конструкция и чем серьезнее плоские изменения (например, от вертикальной стены до горизонтальной плоской крыши), тем больше возможностей для крепления на этих критических стыках. Более чем столетняя практика доказала, что проектирование системы воздушных терминалов , выступающих всего на 10 дюймов над этими структурными точками, вдоль выступов и краев, обеспечивает перехват около 95% зарегистрированных молний, включая большинство жестокий.Некоторые удары молнии с меньшим потенциалом теоретически могут возникать на плоских плоскостях вдали от устройств защиты от ударов, разработанных в соответствии со стандартами, но последствия находятся в допустимых пределах для обычного строительства. Учитывая более низкий уровень энергии, необходимый для байпаса, другие компоненты структурного заземления, включенные в полную систему молниезащиты, и случайную вероятность соединения с компонентом системы в любом случае, этот метод защиты здания считается наиболее эффективным.

Защита самых высоких и выступающих элементов здания с помощью устройств защиты от удара, в зависимости от геометрии здания, также обеспечивает некоторый уровень защиты для нижних пристроек конструкции или элементов, находящихся в «тени» более высоких полностью защищенных областей. Зона защиты существует от любого устройства для защиты от вертикальных ударов и более того от вертикального полностью защищенного уровня здания. Зона защиты описана в Стандартах молниезащиты с использованием сферической модели с радиусом 150 футов (46 метров) для идентификации объектов, находящихся под защитой более высоких элементов системы, или расширения зданий на расстояния, требующие дополнительной защиты с помощью дополнительных ударных клемм.Это похоже на катание мяча диаметром 300 футов (92 метра) с высоты по зданию, а затем по зданию на противоположный уровень во всех мыслимых направлениях. Если мяч касается изолированного строительного материала, то добавляется дополнительная ударная клемма. Зоны, поддерживаемые ударными клеммами, ударными клеммами и уклонами, а также вертикальные стены, тогда находятся под защитой правильно спроектированных элементов системы. Эта геометрическая модель для защиты конструкций в целом основана на последнем этапе процесса присоединения молнии и снова покрывает более 90% возможных ударов.На более ответственных конструкциях, таких как те, которые содержат взрывчатые вещества или легковоспламеняющиеся жидкости и пары, модель уменьшается до сферы радиусом 100 футов (30 метров), которая покрывает более 98% зарегистрированных ударов молний.

Система защиты от ударов защищает конструкцию от ударов молнии, обеспечивая предпочтительные точки крепления. В большинстве случаев предпочтительнее использовать медные или алюминиевые молниеотводы из-за их проводимости и устойчивости к погодным условиям.Квалифицированные выступающие металлические строительные элементы также могут выполнять эту функцию. В особых обстоятельствах, когда нельзя допустить проникновения молнии, использование высоких мачт и воздушных заземляющих проводов, используемых в модели с уменьшенной зоной, может обеспечить дополнительную защиту. Защита таких вещей, как стандарты освещения или деревья, может обеспечить некоторую защиту области на основе модели зоны. Конструктивная конфигурация ударной нагрузки — это первый ключевой элемент в обеспечении полной системы молниезащиты.

Проводники

Система проводников Компонент полной молниезащиты включает в себя кабели основных размеров, конструкционную сталь здания, а также соединительные или соединительные провода с внутренними заземленными системами здания.Основные проводники , выполняют токопроводящую функцию от устройств защиты от удара до системы заземления. Основные кабели изготовлены из меди или алюминия с высокой проводимостью, которые хорошо работают во внешних условиях. Молния ищет путь к земле, поэтому даже при использовании очень проводящих материалов кабели должны прокладываться горизонтально или вниз. Это похоже на концепцию самотечного потока воды на наклонных плоских участках в водосточные желоба или в водосточных желобах в водосточные системы.Кабели необходимо прокладывать, используя длинные плавные изгибы не менее 90 градусов. Молния создает значительную механическую нагрузку на кабели, в результате чего могут быть повреждены острые изгибы или углы, а в худшем случае молния может перекинуться через дугу. Эту механическую силу можно сравнить с отправкой воды под давлением через пожарный шланг — проводник будет пытаться выпрямиться, вызывая опасность повреждения стыковых фитингов, креплений или самого проводника.

Медные и алюминиевые жилы основных кабелей для молниезащиты разработаны по стандарту гладкого переплетения или канатной свивки с использованием отдельных проводов меньшего сечения.Такая конструкция обеспечивает максимальную площадь поверхности на единицу веса проводника для размещения молнии, которая быстро распространяется по поверхности. Эта конструкция также позволяет упростить изгиб и формирование системы проводников вдоль, вокруг и над элементами конструкции здания. Открытые проводники крепятся с максимальным интервалом в три фута, чтобы удерживать систему на месте от ветра и непогоды. Все устройства защиты от удара должны быть подключены к проводникам с минимальным двумя путями к системе заземления.Устройства защиты от ударов, покрывающие различные области конструкции, должны быть соединены между собой для образования единой системы либо посредством проводников на крыше, либо через токоотводы, либо путем соединения элементов системы заземления для разных уровней или выступов крыши. Жилы молниеотводов могут быть скрыты под или внутри конструкции — на чердаках и в стенах, или в бетонных насыпях — потому что скорость молнии снижает возможность нагрева проводников до температуры искрового воспламенения строительных материалов, намного ниже опасного уровня.

Нисходящие или токоотводы — это элементы системы основных проводов, которые обычно переносят молнию с уровня крыши в систему заземления. Это может быть кабельный провод или сплошной стальной каркас , соответствующий требованиям , толщиной 3/16 дюйма или больше, или их комбинация. Арматурная сталь или арматура неприемлемы в качестве замены проводника кабеля, но каждый нисходящий вывод кабеля должен быть прикреплен к несущему каркасу вверху и внизу каждого вертикального участка.Все устройства защиты от ударов должны иметь как минимум два пути к земле, чтобы разделить молнию по нескольким путям, поэтому в самом маленьком здании должно быть минимум два нисходящих вывода. Нисходящие линии для больших зданий могут быть рассчитаны со средними интервалами 100 футов для площади периметра здания, хотя системные компоненты для специальных элементов конструкции здания могут потребовать дополнительных токоотводов для удовлетворения требований к нескольким путям. Важно рассчитать площадь защищаемого периметра, чтобы получить правильное распределение нисходящих водопроводов для коньковых крыш, которые включают в себя заделки от ударов только вдоль вершины.

Обеспечение множественных путей для тока молнии имеет большое преимущество в снижении общей энергии на любом проводнике. Это влияет не только на размер проводника, но и удерживает молнию на указанных путях, чтобы свести к минимуму боковую миграцию внутренних систем и уменьшить потенциальные проблемы внутренней индукции. Стандарты молниезащиты требуют минимального количества проходов по периметру, но большее количество путей может быть очень полезным для обеспечения клетки защиты для оборудования и людей внутри.Тот факт, что стальная рама создает наибольшее количество квалифицированных вертикальных путей, соединенных горизонтально на многоуровневых структурах, делает его использование в качестве нисходящих проводов предпочтительным для обеспечения улучшенной защиты от проникновения побочного эффекта молнии. Несмотря на то, что кабельные жилы необходимы для нисходящих водопроводов в бетонных конструкциях, необходимое соединение арматуры помогает создать аналогичную сеть защиты в проектах высотного строительства.

Заземление

Правильно выполненные заземляющие соединения необходимы для эффективного функционирования системы молниезащиты, так как они служат для распространения молнии в землю.Это не означает, что сопротивление заземляющего соединения должно быть низким, а скорее, что распределение металла в земле или на ее поверхности в крайних случаях должно быть таким, чтобы обеспечить рассеивание разряда молнии без причинения ущерба.

Низкое сопротивление желательно, но не обязательно, что может быть продемонстрировано крайними случаями, с одной стороны, здания, покоящегося во влажной глинистой почве, а с другой стороны, здания, стоящего на голом камне. В первом случае, если грунт имеет нормальное удельное сопротивление, ожидается, что сопротивление надлежащего заземляющего электрода будет меньше 50 Ом, и два таких соединения с землей на небольшом прямоугольном здании опытным путем были признаны достаточными.В этих благоприятных условиях просто обеспечить адекватные средства для рассеивания энергии вспышки без возможности серьезного повреждения. Во втором случае было бы невозможно выполнить хорошее заземление в обычном смысле этого слова, потому что большинство видов горных пород изолируют или, по крайней мере, обладают высоким удельным сопротивлением; следовательно, чтобы получить эффективную основу, необходимы более сложные средства. Наиболее эффективные системы представляют собой разветвленную сеть проводов , проложенную на поверхности скалы, окружающей здание, к которой подключены токоотводы.Сопротивление между таким устройством и землей может быть высоким, но в то же время распределение потенциала вокруг здания по существу такое же, как если бы оно покоилось на проводящей почве, и результирующий защитный эффект также по существу такой же. Система заземляющих электродов для защиты от молний служит для отвода молнии в любые существующие слои почвы и отвода ее от конструкции.

Сеть заземляющих электродов будет определяться в основном опытом и суждением лица, планирующего установку, с должным учетом минимальных требований Стандартов, которые предназначены для охвата обычных случаев, которые могут возникнуть, соблюдая Имейте в виду, что, как правило, чем шире доступный металл под землей, тем эффективнее система заземления.Схема заземления зависит от характера почвы: от одиночных заземляющих стержней, когда почва глубокая, до использования нескольких электродов, заземляющих пластин, радиальных проводов или подземных проводных сетей, где почва неглубокая, сухая или с плохой проводимостью. Каждый нисходящий кабель должен заканчиваться соединением заземляющего электрода, предназначенным для системы молниезащиты. Электроды или электроды системы связи не должны использоваться вместо электродов заземления молнии. Конечный продукт должен включать соединение отдельных заземляющих электродов разных систем.

По возможности, заземляющие электроды должны быть подключены снаружи к фундаментной стене или достаточно далеко, чтобы избежать заглубленных опор, заглушек труб и т. Д. Заземляющие электроды следует устанавливать ниже линии замерзания, где это возможно. Материалы, используемые для заземляющих электродов, должны подходить к любому щелочному или кислотному составу почв для длительного срока службы.

Во время разряда молнии по системе проводников заземляющие электроды следует рассматривать как точки, через которые протекает сильный ток между системой защиты от удара молнии и землей вокруг конструкции.Следовательно, размещение с целью отвода потока тока от конструкции наиболее выгодным образом является важным. Это будет реализовано путем размещения заземляющих устройств на внешних оконечностях, таких как углы и внешние стены конструкции, и избегая, насколько это возможно, протекания тока под зданием. В некоторых случаях, особенно когда речь идет о пристройках к существующему зданию, может возникнуть необходимость разместить отводы и заземление внутри и под конструкцией.

Заземляющий контур , окружающий конструкцию, соединяющую все нисходящие кабели у их основания и / или устройства заземляющих электродов, является лучшим способом уравнять потенциал для всей системы молниезащиты. Всегда можно иметь разные значения сопротивления заземляющих электродов даже на одной и той же конструкции.

Поскольку разделение молнии по нескольким путям начинается в точке завершения удара и проходит через систему проводников к земле, разные значения сопротивления электродов могут нарушить эту функцию.Контур заземления решает эту потенциальную проблему и обеспечивает разветвленную сеть проводов для улучшения системы заземления. Контур заземления требуется для каждой конструкции , превышающей 60 футов в высоту. Если соединительный контур нельзя установить в земле, его можно разместить внутри конструкции, чтобы выполнить это требование. Этот контур уровня земли также обеспечивает соединение с другими заземленными системами здания.

Все заземляющие средства в конструкции или на ней должны быть соединены между собой для обеспечения общего потенциала земли с использованием молниеотвода основного размера.Это включает в себя систему заземляющих электродов молниезащиты, заземление системы электроснабжения, связи и антенны , а также металлические трубопроводы системы , входящие в конструкцию, такие как линии воды, газа и сжиженного нефтяного газа, металлические трубопроводы и т. Д. Подключение к газовым линиям должно производиться заказчиком сторона счетчика, чтобы избежать выхода из строя катодной защиты линий обслуживания. Если все эти системы подключены к непрерывной металлической системе водопровода, требуется только одно соединение между заземлением молниезащиты и водопроводом.Системное соединение может быть выполнено в нескольких точках возле входов в конструкции для систем, или может использоваться одно жесткое соединение на шине заземления. Приведение всех заземленных систем здания к одному и тому же потенциалу на определенном уровне — это первый шаг к защите внутренних компонентов и людей от молнии. Он начинает процесс склеивания против боковых ударов от компонентов системы к внутренним системам здания.

Выравнивание потенциалов (соединение)

Основные токоведущие компоненты системы молниезащиты были описаны в их самой ранней форме Бенджамином Франклином.Современные методы изготовления компонентов и конструкции, включающие систему в конструкции и внутри нее, изменили внешний вид системы, но философия, лежащая в основе прекращения разряда, проводимости и заземления, остается аналогичной — принять молнию и отправить ее на землю. Наиболее существенные изменения в конструкции системы молниезащиты происходят из-за адаптации того, как мы строим и оснащаем современное здание, или того, что мы могли бы назвать «фактором внутренней сантехники». Современное здание включает в себя металлические трубопроводы, такие как водопровод, канализация и газовые системы, а также схемы для электрических и коммуникационных систем, которые обеспечивают внутренние пути для молнии, чтобы повредить компоненты и приблизить людей к опасности.

В начале удара молнии в систему может произойти немедленное повышение до 1 000 000 вольт на основных компонентах, переходящее к 0 вольт на земле. Любая другая независимо заземленная система здания в непосредственной близости от компонентов молниезащиты будет иметь напряжение 0 вольт, поэтому естественная тенденция заключается в том, что некоторые или все молнии покидают нашу токоведущую систему и вспыхивают на альтернативный путь заземления. Если расстояние между потенциальными путями достаточно мало, дуга или боковая вспышка могут возникать через воздух или строительные материалы, что создает возможность возгорания или взрыва.

Поскольку внутренние заземленные системы здания пронизывают конструкцию, этот потенциал существует на уровне крыши, на стенах здания или в них и даже потенциально ниже уровня земли. Молния распространяется от заземляющих электродов системы у поверхности земли и может возвращаться по металлическим трубам или другим основаниям обратно в здание. Альтернативные пути от внутренней заземленной схемы не предназначены для пропускания тока молнии (опасность возгорания), а соединения в металлических трубах не предназначены для использования в качестве токопроводящих устройств, приводящих к тепловой деформации или ударам.Оборудование внутри сооружений, от раковины, подключенной как к водопроводной, так и к канализационной линиям, до персонального компьютера, подключенного как к электросети, так и к телефонным или антенным цепям, становится дополнительными точками для тока молнии и дуги между независимо заземленными системами , создавая значительные разрушения.

Полная система молниезащиты решает эту проблему за счет соединения или соединения металлических систем здания с системой молниезащиты для создания общего потенциала земли .Когда заземленные системы соединены вместе, у молнии нет причин покинуть наш проектный путь прохождения тока, потому что не существует произвольной дуги по точкам. Требуется соединить каждую заземленную систему здания и систему непрерывных металлических трубопроводов с системой заземляющих электродов молниезащиты вблизи уровня земли. Низкопрофильные конструкции могут нуждаться во взаимном соединении систем только около уровня крыши, когда они находятся в непосредственной близости от компонентов системы молниезащиты.По мере того, как конструкции становятся выше, возникает потребность в соединении верхней части вертикального расширения каждой внутренней заземленной системы с системой крыши с молниезащитой. Наконец, в многоэтажном строительстве системы заземления здания соединяются между собой на уровне земли, на уровне крыши и на промежуточных уровнях, чтобы обеспечить достаточное выравнивание потенциалов между длинными проводниками во избежание возникновения дуги.

Внутренняя дуга между заземленными системами также зависит от количества путей от системы молниезащиты на крыше до системы заземления.Чем больше путей, тем больше мы разделяем молнию на сегменты с более низким напряжением, тем меньше вероятность возникновения дуги через любую среду и альтернативные системы. Включение стальной надстройки в систему молниезащиты обеспечивает наличие колонн, балок и промежуточных соединений для максимального разделения молнии и, таким образом, минимизации разницы потенциальных проблем внутри. Стандарты требуют, чтобы кабельные нисходящие провода соединялись с арматурной сталью (арматурой) в литых колоннах вверху и внизу каждого участка, создавая аналогичный эффект, хотя эта механическая структурная система не считается пригодной для проведения тока молнии сама по себе.Арматурная сталь, заземленные внутренние системы и молниезащита также должны быть соединены между собой с интервалом в 200 футов по вертикали для поддержания выравнивания потенциалов.

Соединение вместе заземленных систем обычно выполняется с помощью арматуры меньшего размера и кабелей или проводов , проложенных на крышах конструкций. Соединение для выравнивания потенциалов — это не то же самое, что обеспечение пропускной способности по току. Однако во многих случаях проще использовать полноразмерные компоненты системы, потому что в конструкции они размещаются близко к желаемым точкам соединения.Когда мы склеиваем внутри конструкции или ниже уровня, более типичным является использование полноразмерных компонентов, главным образом, для большей механической прочности в соответствии с реалиями строительства.

Расширение системы молниезащиты за счет включения системы заземления Соединение для любой конструкции является критическим элементом, основанным на индивидуальном проектировании здания для проживания и процессов, характерных для его предполагаемого использования.

Защита от перенапряжения

Системы молниезащиты спроектированы в первую очередь как системы противопожарной защиты — чтобы не дать зданию сгореть и потерять людей и оборудование внутри.Внесение металлических элементов в конструкцию обеспечивает пути, по которым молнии будут следовать из внешней среды и создавать опасности внутри. Мы связываем или соединяем заземления и трубы с системой молниезащиты, чтобы частично избежать этой проблемы. Следующим шагом является обеспечение защиты цепей, связанных с электрическими линиями, линиями связи и / или данных, которые могут передавать молнию в конструкцию. Самые серьезные проблемы связаны с инженерными коммуникациями , которые представляют собой разветвленные системы, установленные на столбах или заглубленные, которые могут передавать дополнительные непрямые удары в здание.Полная система молниезащиты в соответствии со стандартами включает устройства защиты от перенапряжения на каждом входе служебных проводов здания, независимо от того, являются ли они коммунальными или, возможно, монтируются в конструкции, например, антенная система.

Устройства защиты от перенапряжения для входов в здание предназначены для «плавания» по линии, обнаружения проблем с перенапряжением и передачи избыточной энергии непосредственно на землю. УЗИП, предназначенные для грозовых перенапряжений, должны быстро реагировать на появление резко возрастающей формы волны и быть в состоянии поддерживать соединение с землей во время сильного перенапряжения, а затем возвращаться к своей роли мониторинга.Большинство устройств имеют два или более внутренних элемента для выполнения этой задачи и реагируют примерно на 150% от стандартного рабочего напряжения системы. Элементы SPD можно рассматривать как самопожертвованные и могут со временем сгореть, защищая от множества небольших скачков (например, стандартных коммутационных скачков при передаче энергии) или нескольких массивных скачков, таких как прямые молнии. Поэтому важно, чтобы SPD был доступен для просмотра или имел световые индикаторы или другие идентификаторы, чтобы знать, что ваша защита работает, как задумано.Поскольку служебные входы для различных систем работают при разном напряжении, компоненты SPD должны иметь индивидуальные размеры для каждой системы и обычно упаковываются индивидуально для выполнения определенных функций, но если службы входят в подсобное помещение для распределения по всему зданию в общей зоне, одно SPD может быть спроектированным так, чтобы выполнять несколько функций в одном корпусе. Поскольку добавление длины пути заземления служит только для замедления времени реакции компонентов SPD, устройство SPD следует подключать как можно напрямую к системе заземления всегда с минимальной длиной провода.

Правильно установленные устройства защиты от перенапряжения на всех входах на фидерах проводников цепи защищают массивный вход молнии в конструкцию, сохраняя проводку от возгорания и в целом защищая такие объекты, как большие двигатели, осветительные приборы и другое прочное оборудование. Это конкретное требование Стандартов — защищать здание от разрушения. Внутри каждой современной структуры у нас есть множество устройств, которые работают при низком напряжении, включая печатные платы, действительно не предназначенные для работы на уровне пропускания 150%, только для SPD.

Также возможны индукционные эффекты для внутренней проводки и оборудования даже с хорошо спроектированной системой молниезащиты. Ток мощного прямого удара молнии в конструкцию создает магнитное поле, исходящее от проводников, поэтому в любой ближайшей альтернативной цепи может возникать некоторое добавленное напряжение за счет индукции. Хотя только в Стандартах по молниезащите и Национальном электротехническом кодексе защита от перенапряжения внутреннего оборудования рассматривается как дополнительная, это может быть критически важной потребностью в защите для владельца.Защита аудио / видео компонентов, систем связи, компьютерного оборудования и / или технологического оборудования может иметь большое значение для качества предприятия, непрерывности бизнеса без перерывов и физической защиты пользователей оборудования. УЗИП, установленные на используемом оборудовании, должны обеспечивать защиту всех цепей, питающих устройство, чтобы обеспечить общую точку заземления. Поскольку системы утилизационного оборудования, как правило, специфичны для объекта, обычно требуется индивидуальная оценка для определения рентабельных решений.

Когда устройства защиты от перенапряжения посылают энергию в систему заземления, это мгновенное соединение всех систем проводки обеспечивает выравнивание потенциалов для этих металлических систем, так же как соединение между компонентами системы молниезащиты и альтернативными заземлениями системы здания обеспечивает общее соединение. Достижения в области технологий продолжают изменять среду структур, в которых мы живем, работаем и развлекаемся. Применение SPD вместе с токоведущими компонентами и соединением заземленных систем здания обеспечивает полный пакет для полной системы молниезащиты для защиты конструкции, людей и оборудования внутри.

Осмотр и обслуживание

Открытые компоненты системы молниезащиты — это медь, алюминий или другой металл, предназначенный для пропускания тока, обеспечения контактных соединений и сохранения работоспособности в открытой погодной среде. Как и в случае с любым другим строительным элементом, изготовленным из аналогичных материалов, окисление или коррозия компонентов не ожидается при нормальных условиях в течение длительного периода времени или обычного «срока службы» конструкции .Компоненты системы, скрытые внутри конструкции между крышей и перекрытием, защищены от атмосферных воздействий и неправильного обращения. Система заземляющих электродов может быть защищена от атмосферных воздействий погодных условий, но подвержена потенциальной деградации из-за состава почвы и влаги. Можно ожидать, что правильная первоначальная установка обеспечит защиту навсегда или, по крайней мере, в течение разумного срока службы конкретного здания.

Существуют дополнительные особенности строительства, нашего использования зданий и даже неизвестные в местных условиях, которые требуют рассмотрения обслуживания для системы молниезащиты.Пассивную систему заземления, такую как молниезащита, нелегко оценить неспециалистам — вы не можете щелкнуть выключателем или включить кран, чтобы проверить, находится ли он в рабочем состоянии.

Есть очевидные моменты, когда изменения в структуре вызывают необходимость в обслуживании или расширении исходной системы. Замена кровли здания, внесение дополнений в конструкцию здания или добавление вентиляционных труб или антенн для новых внутренних процессов — очевидные области, требующие пересмотра и обработки.Не так очевидно, но, как сообщается, главной причиной для обязательного пересмотра систем является привычка рабочих из других профессий удалять и не переустанавливать компоненты системы, потому что они не понимают важности общей конструкции системы молниезащиты . Также возможно, что соседний технологический стек будет выделять вещество, переносимое ветром к компонентам вашей системы, которое разрушает материалы намного быстрее, чем ожидалось. Любой из этих элементов требует периодических проверок и технического обслуживания, чтобы гарантировать работоспособность системы в условиях удара молнии, но это, безусловно, может быть проигнорировано с серьезными непредвиденными последствиями.

Программа осмотра и возможного технического обслуживания должна быть реализована, чтобы гарантировать постоянную эффективность системы на конструкции. Визуальный осмотр может выполняться ежегодно с использованием контрольного списка и умеренного обучения вашего поставщика молниезащиты, чтобы учесть любой мелкий ремонт, такой как незакрепленная арматура, неправильное крепление, повреждение оголенных кабелей, замена снятого оборудования или повреждение устройств защиты от перенапряжения. Это может сделать обычный специалист по обслуживанию здания или даже владелец здания под руководством.Если специалист по молниезащите не привлекается для каждой ежегодной проверки, то с интервалом в пять лет будет важно проводить «тестовую» проверку с привлечением знающего человека — инспектора или установщика — для более тщательной проверки.

Полная испытательная проверка будет включать визуальные проверки наряду с проверкой целостности для проверки эффективности системы от крыши до уровня, и наземные испытания для проверки функции скрытых подземных электродов.Программа обеспечения качества, разработанная для обслуживания вашей системы молниезащиты, устранит неожиданности, которые могут привести к катастрофическим последствиям.

Реализация системы молниезащиты включает в себя искусство, науку, мастерство и технологическую интуицию. Это специализированная отрасль со своими собственными стандартами, разработанными специально для борьбы с великим случайным разрушителем природы. Как и в любом другом начинании, подготовка, обучение и сертификация лиц, участвующих в проектировании, установке и проверке полной системы молниезащиты, определяют высшее качество. Институт молниезащиты фокусирует наши усилия на обучении профессионалов, владельцев, пользователей и широкой общественности безопасной и эффективной молниезащите и предоставляет качественные ресурсы через наше членство для выполнения этой важной услуги для всей строительной отрасли.

Сколько стоит установка громоотвода?

Молниеотвод — это один из компонентов системы молниезащиты, предназначенный для проведения удара молнии на землю, тем самым защищая конструкцию здания.

Вы обнаружите, что стоимость установки молниеотвода в среднем зависит от размеров защищаемого здания, длины цепи заземления, подготовки и особых требований, а также от нормы рабочей силы.

В приведенной ниже таблице затраты на рабочую силу представляют собой сумму, которую способные и подготовленные домашние мастера должны рассчитывать сэкономить, выполняя соответствующие задачи.

Установить молниеотводы: и другие материалы, необходимые для обеспечения цепи заземления молнии для 2500 кв.футов крыши, слухового окна и дымохода одноэтажного L-образного дома.

Артикул	Стоимость единицы		Кол-во	Стоимость строки
Молниеотводы: 6 стержней, установленных на пике крыши и дымоходе; медь плакированная, 18 «; с крепежом.	$ 40	каждый	6	$ 240
Кабель: 150 футов плетеного медного заземляющего кабеля, соединяющего все кровельные стержни и выполняющего 3 прохода к заземляющим стержням; в том числе крепеж и отходы.	2,70 $	на фут	165	445,50 $
Стержни заземления: с кабельным зажимом.	$ 38	каждый	3	$ 114
Обновление: дополнительные расходы на установку ограничителя перенапряжения в доме для защиты электронных устройств.	$ 92	каждый	1	$ 92
Затраты на материалы	$ 893	каждый	1	$ 891.50
+ Затраты на оплату труда (установка)	$ 36	в час	16	$ 576
+ Затраты на оплату труда (модернизация)	$ 42	в час	1	$ 42
Общая стоимость	0,60 долл. США	за кв. Фут.	2,500	1 509 долл. США.50

Прочие соображения и затраты

Использование алюминиевых стержней и кабелей снижает общие затраты на 20%.
Стоимость рабочей силы возрастет при «скрытой» установке в готовом помещении.
Эти цены относятся к услугам в зоне непосредственного обслуживания провайдера.
Налоги и разрешительные сборы не включены.

Список литературы

Сметная книга мастера, полная серия за 2015 год.
Последние цены на сайте Home Depot и других поставщиков.
Обзор литературы по сайтам DIY.

Системы молниезащиты (LPS) для вышек, антенн и мобильного оборудования на 2020 год

PLP — (*) Установочные аксессуары
PB-1 — Переносное основание: PB-1 состоит из трех горизонтальных 4-футовых (914 мм) алюминиевых балок и крепежа для непосредственного размещения на земле с прикреплением к базовой секции PLP — (*). Для крепления между концом каждого горизонтального элемента и основной трубной секцией предусмотрены три распорные балки и крепежные детали.В горизонтальных балках предусмотрены отверстия для прижимных стоек, поставляемых заказчиком. В качестве альтернативы для крепления крепления можно использовать мешки с песком. С постоянными прижимными болтами PB-1 может также использоваться в качестве фиксированного крепления. Вес базовой сборки ПБ-1 составляет всего 15 фунтов (6,80 кг).
PBHD : PBHD такой же, как PB-1, с использованием трех горизонтальных и диагональных распорок с добавленными внешними распорками. Общая сумма составляет 34 фунта с добавлением 18 фунтов. Эти распорки связывают концы трех горизонтальных распорок вместе, чтобы добавить стабильности, переставляя прижимные колья или добавляя дополнительные мешки с песком.
Фиксированное основание FB-1 : FB-1 включает квадратную опорную плиту 12 дюймов (305 мм) с отверстиями, предусмотренными для крепления к предоставленным заказчиком прижимным болтам ½ дюйма (12,7 мм). Обычно они могут быть заделаны бетоном или приварены к несущей конструкции. FB-1 включает биметаллический фитинг для крепления системы заземления, предоставляемой заказчиком. Базовый вес FB-1 составляет всего 8 фунтов (3,6 кг).
Альтернативные варианты установки : PLP — (*) также может быть временно установлен в забойном и засыпанном отверстии или залит бетоном для более постоянной установки.В этих случаях длина PDP — (*) будет уменьшена на глубину заделки. Ответственность за проблемы с загрязнением и коррозией лежит на пользователе, и при использовании этого подхода следует тщательно учитывать их.
ПРИМЕЧАНИЕ. Мачты PLP рассчитаны на устойчивость к ветру со скоростью 120 миль в час. Однако базовый балласт или прижимы должны быть соответствующим образом спроектированы (загружены) для предотвращения опрокидывания (см. Руководство по эксплуатации).
КОМПЛЕКТ PLP
Стоимость мачты Lightning (долл. США)
ПЛП-14 Рассеивающая мачта молнии П.U.R.
PLP-20 Рассеивающая мачта молнии P.U.R.
ПЛП-26 Рассеивающая мачта молнии P.U.R.
PLP-32 Рассеивающая мачта молнии P.U.R.
PLP-38 Рассеивающая мачта молнии P.U.R.
ПЛП-14ПК Портативная комплектная система П.U.R.
ПЛП-20ПК Портативная комплектная система P.U.R.
ПЛП-26ПК Портативная комплектная система P.U.R.
ПЛП-32ПК Портативная комплектная система P.U.R.
ПЛП-38ПК Портативная комплектная система P.U.R.
ПЛП-38ПК-МОБ (02) Портативная комплектная система 18 750 долл. США
PLP-PBHD Портативное основание для тяжелых условий эксплуатации П.U.R.
PLP-PB Переносное основание P.U.R.
PLP-FB Фиксированное основание P.U.R.
Все указанные выше продукты и опции предназначены для доставки UPS / FedEx наземным или воздушным транспортом, если требуется быстрое реагирование.
Показанные выше модели являются стандартными продуктами LBA Technology.Доступны индивидуальные конфигурации.
Чтобы указать ваши конкретные требования или сделать заказ, обратитесь к Джерри Брауну, [email protected] или 252-317-2128.

Массив рассеивателей молний LBA
Замена молниеотводов на башнях и сооружениях
LBA предлагает широкий выбор молниеотводов в виде молниеотводов. Этот относительно новый и усовершенствованный молниеотвод, который иногда называют рассеивателем статического электричества или решеткой для рассеивания статического электричества, заменяет обычные молниеотводы в большинстве приложений.Он функционирует как воздушный терминал, задерживающий косу.
Матрица рассеивания статического электричества в общем описывает систему, использующую явление точечного разряда для защиты вышек, антенн и территории вокруг них от удара молнии. Массивы статического рассеяния функционируют, как следует из названия, путем рассеивания статического электрического заряда. Среди конструктивных факторов решающее значение имеет радиус поперечного сечения электрода рассеивателя, поскольку процесс, который позволяет рассеивать статический заряд заземления в атмосферу, связан с напряженностью электрического поля (и плотностью потока), окружающим рассеиватель молнии.Матрицы рассеивания статического электричества обеспечивают, по сути, путь «с низким сопротивлением», по которому статический заряд заземления достигает атмосферы, тем самым предотвращая накопление заряда заземления до величины, необходимой для того, чтобы вызвать удар по защищаемому объекту.
Поскольку система рассеивания статического электричества должна обеспечивать путь в атмосферу с низким сопротивлением, кажется логичным предусмотреть как можно больше точек разряда. Используя большое количество воздушных оконечных устройств, можно компенсировать любую потерю эффективности по сравнению с теоретическим максимумом и распределить рассеивающие элементы по большей площади поперечного сечения башни или конструкции антенны.
Все объекты имеют естественные точки рассеивания. В конструкции башни заряд имеет тенденцию собираться и рассеиваться на вершине башни, антеннах и креплениях антенн, а также в углах. Наиболее эффективный способ установки рассеивателя с точки зрения конструкции, веса, ветровой нагрузки, стоимости и эстетики — усилить это естественное рассеивание, поддерживая рассеиватель от самой конструкции в этих естественных точках рассеивания. Поскольку большинство антенных и опорных конструкций являются стальными, прямое присоединение обеспечивает отличную проводимость.На практике конфигурация рассеивателя должна соответствовать конструкции, а не наоборот.
Наши молниеотводы доступны в конфигурациях, которые могут защитить всю конструкцию вышки или только отдельные сотовые антенны. Для этого доступны рассеиватели линейного, точечного и канделябрового стилей. Наши продукты, от наших собственных продуктов до продуктов поставщиков-партнеров LBA, соответствуют высочайшим стандартам качества и надежности, сертифицированы организациями по стандартизации в соответствии с требованиями.Проконсультируйтесь с LBA, чтобы узнать точный состав продуктов, чтобы наиболее эффективно защитить вашу антенну или башенную систему.
Подробнее о: Как выбрать системы рассеивания молнии
Башня и конструкция с линейным рассеивателем
Описание:
Линейный рассеивающий массив (LDA) разработан для замедления образования кос и для улучшения характеристик естественного рассеивания в конструкции в соответствии с эстетическими соображениями. Линейный рассеивающий элемент состоит из центрального кабеля с рассеивающими электродами, непрерывно вставленными в виток кабеля.Каждый элемент имеет длину два фута. Конфигурация элементов LDA и несущей конструкции зависит от особенностей верхней части башни или другой защищаемой конструкции. Каждый массив специально разработан и процитирован.
Приложение:
Матрицы линейного рассеяния подходят для больших открытых конструкций, где требуется высокий уровень рассеивания статического заряда. К таким сооружениям относятся башни радиовещания и связи, большие световые конструкции, пролеты мостов, факельные трубы, нефтяные вышки и промышленное технологическое оборудование.

Канделябры с рассеивателем

Описание:
Candelabra Dissipater Arrays (CDA) обычно включают в себя четыре отдельных щеточных рассеивателя на кронштейнах вокруг верхней части поддерживающего стержня с резьбой 1/2 «x 13. Доступны версии для 18, 24 и 48 дюймов. Нержавеющие стержни. Все CDA являются лабораториями Underwriter Laboratories, указанными как «воздушные терминалы» и могут использоваться как часть системы «Master Label». Эти CDA защищены патентом.
Приложение:
CDA подходит для использования там, где требуется молниеотвод (молниеотвод) и требуются свойства рассеивания статического электричества. Добавление CDA, замедляющего движение кос, обеспечивает преимущества новейших технологий в области рассеивания статического электричества, сохраняя при этом проверенную защиту обычного воздушного терминала. Он особенно подходит для защиты авиационных сигнальных огней на мачтах электропередач и других конструкциях, поскольку его тонкий опорный стержень размещает рассеиватели над маяком, не загораживая его предупреждающий луч.CDA также идеально подходит для защиты таких конструкций, как небольшие башни, фонарные столбы и спутниковые антенны.
Точечные рассеиватели Описание:
Точечные рассеивающие элементы (SDE) представляют собой защищенные патентом щеточные рассеиватели. Они состоят из множества тонких проволок из нержавеющей стали, помещенных в нержавеющую трубу. Трубка имеет удобные монтажные отверстия. Конструкция из нержавеющей стали делает точечные рассеиватели очень устойчивыми к коррозии.Базовый SDE состоит из «щетки» из нержавеющей проволоки длиной 4 дюйма в трубке длиной 3 дюйма, общей длиной 7 дюймов. С соответствующей фурнитурой доступно несколько вариантов. Типичные:
SDE-1 SDE с креплением на трубе 3 дюйма (76,2 мм) и монтажным отверстием ¼ дюйма (6,35 мм)
SDE-2 SDE-1 с двумя монтажными отверстиями ¼ ”(6,35 мм)
SDE-22A Двойной рассеиватель SDE, в комплекте крепеж для 1 ”(25.4 мм) штанга
SDE-22B Двойной рассеиватель SDE, в комплекте крепеж для трубы на 2 ½ дюйма (63,5 мм)

Применение:
Точечные рассеиватели — это многоцелевые устройства. Их легкий и удобный монтаж облегчает защиту конструктивных элементов и устройств, которые не требуют больших рассеивателей LDA и CDA. Например, поручни, осветительные приборы, небольшие антенны, столбы, резервуары для хранения, укрытия, насосы и многие другие устройства могут быть защищены.По периметру резервуаров или аналогичных средств может быть прикреплено более одного SDE. Для этого использования типичное расстояние от 10 до 20 футов. SDE-22A специально разработан для установки на концы заземленных по постоянному току радиоантенн. SDE-22B предназначен для крепления к верхней части молниезащитных столбов и флагштоков.

Описание:
Эти воздушные терминалы включают «щетку» SDE на конце обычного стержня воздушного терминала. Эти блоки изготовлены из твердой меди, алюминия или нержавеющей стали и имеют стандартную резьбу с наружной резьбой ½ ”-13 на основании, подходящую для большинства оснований систем освещения и заземляющих приспособлений.Эти терминалы внесены в список Underwriter Laboratories. Типичные варианты перечислены здесь, а многие другие доступны для удовлетворения потребностей клиентов:

DAT-118C Воздухораспределитель длиной 18 дюймов (457 мм) с твердым медным стержнем диаметром ½ дюйма (12,7 мм), наружная резьба ½ дюйма -13
DAT-118A Воздухораспределитель длиной 18 дюймов (457 мм) с цельным алюминиевым стержнем диаметром ½ дюйма (12,7 мм), наружная резьба ½ дюйма -13
DAT-124SS Воздушный терминал с 24 «(609.6 мм) длина со сплошным стержнем из нержавеющей стали диаметром 5/8 дюйма (15,9 мм), наружная резьба ½ дюйма -13
DAT-160SS Пневматический терминал длиной 60 дюймов (1524 мм) с твердым стержнем из нержавеющей стали диаметром 5/8 дюйма (15,9 мм), наружная резьба ½ ”-13

Применение:
Типичное применение — строительные конструкции и оборудование. Их можно использовать вместо стандартного молниеприемника в системе молниезащиты, построенной в соответствии со спецификациями UL-96A и NFPA 780.
Используйте молниеотводы серии LRE для защиты чувствительных электронных, коммуникационных и механических средств. Серия удлинителей LRE добавляет критический шаг в поисках установки молнии там, где она должна, — на землю.
Традиционная практика заключалась в размещении молниеотводов или молниеотводов непосредственно на конструкции наружных вентиляционных установок, стеков, блоков управления, антенн, систем видеонаблюдения и осветительных мачт. Этот тип устройства позволяет зарядам от молнии проходить не только через мачту или конструкцию, но также и через подключенное чувствительное оборудование.
Удлинители LRE решают проблему, удерживая воздушный терминал значительно выше и независимо под ним защищаемое оборудование. Это более эффективно контролирует путь освещения. Заряды направляются непосредственно на землю, минуя открытое оборудование или кабельные трассы.
Выберите модели LRE-8 и LRE-14 для поднятия воздухозаборников на восемь футов и четырнадцать футов соответственно. Удлинители изготовлены из прочного алюминия и соответствуют требованиям NFPA. Их можно использовать с большинством пневмоостровов, внесенных в список UL.Удлинители серии LRE предназначены для установки с различными вариантами монтажа, включая непроникающее крепление на крышу.
LRE-8 Удлинитель воздушного терминала, алюминиевое основание 8 ‘x 1’ (244 см x 30,5 см), для воздушного терминала ½ «(12,7 мм) x 13
LRE-14 Удлинитель воздушного терминала, алюминиевое основание 14 футов x 1 ¼ «(4,27 м x 31,8), для пневмоострова ½ дюйма (12,7 мм) x 13
(Поставляется двумя частями, максимальная длина 96 дюймов)

Аппаратные средства молниезащиты LRE особенно эффективны в сочетании с воздушными терминалами полевых рассеивателей и канделябровыми рассеивателями серии LBA.В отличие от обычных пневмоостровов, эти пневмоостровы с отводом заряда отводят аккумулирующую электростатическую энергию, снижая вероятность реальных ударов молнии. Проконсультируйтесь с LBA для получения рекомендаций по правильному выбору.
Цена на рассеиватель (долл. США):
Линейные рассеиватели:
LDA-3 (*) Линейный рассеивающий массив Башенная система по запросу
Рассеиватель канделябров:
CDA-0418 Канделябр, четырехэлементный массив на 18-дюймовом нержавеющем столбе
395 долларов США.00
CDA-0424 Канделябры, четырехэлементная решетка на 24-дюймовом нержавеющем столбе
420,00
CDA-0448 Канделябры, четырехэлементная решетка на 48-дюймовой стойке из нержавеющей стали 613,00 $
Точечные рассеиватели:
SDE-1 Точечный рассеивающий элемент, крепление на трубе 3 дюйма (76,2 мм) с отверстием ¼ ”(63,5 мм) 96 долларов.00
СДЭ-2 Точечный рассеивающий элемент, крепление на трубе 3 дюйма (76,2 мм) с двумя отверстиями ¼ дюйма (63,5 мм) 96,00
SDE-22A Точечный рассеиватель, сдвоенный узел для заземляющих антенн постоянного тока 225,00
SDE-22B Точечный рассеиватель, сдвоенный узел для несущих мачт 260,00 $
Диссипаторы аэровокзала:
DAT-112A Воздухораспределитель, 1/2 «X 12» Алюминий 97 долларов.00
DAT-118C Воздухораспределитель, 1/2 «X 18» Медь
153,00 $
DAT-118A Воздухораспределитель, 1/2 «X 18» Алюминий
110,00
DAT-124SS Воздухораспределитель, 5/8 «X 24» Нержавеющая сталь
177,00 $
DAT-160SS Воздухораспределитель, 5/8 «X 60» Нержавеющая сталь
215 долларов.00
Удлинители воздушного терминала:
LRE-8 Удлинитель воздушного терминала, 96 дюймов, алюминий 298,00 $
LRE-14 Удлинитель воздушного терминала, 162 «Алюминий 529,00 $

Указанные номера заказов представляют наши самые популярные товары. Доступны дополнительные типы и индивидуальные конфигурации. Чтобы процитировать ваши конкретные требования или сделать заказ, обратитесь к Джерри Брауну, Джерри[email protected] или 252-317-2128.
Техническое примечание
Компания LBA не утверждает, что эти продукты на 100% эффективны в предотвращении ударов молнии. На нынешнем коллективном уровне понимания явления молнии поведение молний до некоторой степени непредсказуемо. Эти изделия, однако, действительно влияют на ход ударов молнии и, таким образом, как полагают, уменьшают частоту прямых ударов.
Правильное заземление семейства PLP и всех молниезащитных устройств очень важно. Замечания по заземлению LBA и аксессуары предлагаются только для удобства пользователя. Пользователь несет исключительную ответственность за определение и применение методов установки и заземления, соответствующих их области применения. Следует тщательно соблюдать стандарты лабораторий страховщика (UL), Национальной ассоциации пожарной безопасности (NFPA) и других соответствующих групп стандартов.
Материалы системы заземления из меди
LBA предлагает полный выбор медных неизолированных проводов и лент различной ширины и размеров для построения системы заземления.Наши предложения включают готовые концы медного заземляющего провода, заземляющие стержни Copperweld ™, химические заземляющие стержни, заземляющую сетку и материалы для экзотермической сварки, а также кабели и аксессуары для грозовых систем, соответствующие требованиям UL и NFPA.
Доступен широкий ассортимент изделий из меди и заземления. Из-за нестабильности стоимости металла цены указываются только по запросу. Чтобы процитировать ваши конкретные требования, обратитесь к Джерри Брауну , [email protected] или 252-317-2128.

Почему не в каждом доме есть громоотвод? — Bray Electrical Services
Возможно, вы немного знаете о громоотводах. Их изобрел Бенджамин Франклин … они защищают конструкции … но знаете ли вы, что делают громоотводы? Вы знаете, есть ли у вас дома? Это разумные вещи, которые следует знать, особенно если вы живете на юго-восточном побережье, которое, по данным Национальной сети обнаружения молний (NLDN), гораздо более подвержено ударам молний, чем остальная часть Соединенных Штатов.
В этом посте есть все понемногу о громоотводах, от того, как Бен Франклин доказал, что молния была электричеством, до того, стоит ли вам устанавливать громоотвод в своем доме. Оказывается, громоотводы все еще существуют и эффективны, но во многих домах их нет.
История громоотвода
Бен Франклин интересовался практически всем, и его очень заинтриговала молния. Он был не первым ученым, который заметил, что молния выглядела и действовала очень похоже на электричество, но он был первым, кто это доказал.Это эксперимент с воздушным змеем, с которым знакомы многие люди.
Терпение не было сильной стороной Франклина, и он не мог дождаться окончания строительства церковного шпиля для притока электричества. Поэтому он решил, что воздушный змей — лучшая альтернатива для борьбы с грозой. Он привязал ключ к воздушному змею и изолировал руку, держащую веревку (в некоторой степени). Когда змей находился в шторме, ключ притягивал электрический заряд, Франклин чувствовал признаки электричества, и его гипотеза подтвердилась.Молния была электричеством.
Позже он обнаружил, что электричество, проходящее через тупые проводники, имеет трещину или щелчок, а заостренные проводники не работают. Это заставило его поверить в то, что установка острых наконечников (громоотводов) на верхушках зданий сведет к минимуму влияние электрических молний, пытающихся достичь земли. Конечно, это означало, что стержень нужно было заземлить.
Бен Франклин и громоотвод — это гораздо больше, тогда у нас есть время рассказать здесь, но если вас интересует больше, пожалуйста, прочтите статью Physics Today , расположенную здесь.
Молниеотводы и заземление
Молния или электричество ищет самый быстрый путь к земле. Если у него нет легкого маршрута, он может нанести удар куда угодно и искать высокие предметы, чтобы найти самый быстрый путь к земле.
Почему это происходит с молнией? Во время грозы возникает дисбаланс между зарядом неба и зарядом земли, поэтому электричество притягивается к этому дисбалансу (или, скорее, молния является результатом этого притяжения)… вроде как батарея.Если молния поражает что-то, что не является хорошим проводником электричества, она нагревается и вызывает пожар. Вот почему работает заземленный громоотвод … он обеспечивает путь наименьшего сопротивления для электричества, чтобы добраться до Земли, не повреждая дом … или, по крайней мере, уменьшая ущерб.
Громоотводы не притягивают молнии, но если молния ударяет по стержню или очень близко к нему, он выбирает путь наименьшего сопротивления. Вот почему одного громоотвода может быть недостаточно для хорошей защиты.
Современные громоотводы
Громоотводы не ушли в прошлое, и многие из них устанавливаются в домах по всей стране. Фактически, надлежащие системы молниезащиты имеют несколько громоотводов, расположенных по верху конструкции. Вы не видите их, потому что они уже не те высокие чудовища, которыми когда-то были. Большинство людей не замечают или не узнают их, потому что они очень незаметны.
Институт молниезащиты (LPI) имеет процесс сертификации для установщиков систем молниезащиты, и разговор с одним из них позволит человеку узнать подробности о том, как правильно защитить дом.
Нужен ли вам громоотвод?
Установлена ли у вас в доме система молниезащиты — это личное дело каждого, и это не требуется по закону. Последствия удара молнии могут варьироваться от поражения электрическим током до пожара и потери электроники. Система молниезащиты не является гарантией того, что молния не повредит ваш дом. Однако это, скорее всего, снизит вероятность серьезных потерь.
Тем не менее, это инвестиция, и если вы живете на западном побережье в доме средней высоты, риск довольно низок.В конечном итоге решение о наличии системы молниезащиты зависит от риска и беспокойства. Если вам нужна вся доступная защита от всех стихийных бедствий, тогда система молниезащиты для вас. Если вы живете во Флориде, то система молниезащиты для вас.
Шансы невелики, но если в ваш дом ударит молния, система молниезащиты с несколькими громоотводами обеспечит некоторую защиту. Тем не менее, молния может ударить куда угодно, и один громоотвод не справится с работой системы полной молниезащиты.
В Атланте профессионалы Bray Electrical Services могут помочь вам с электрическими услугами.
Как работают системы молниезащиты
Системы молниезащиты — это современное развитие инновации, впервые предложенной Бенджамином Франклином: громоотвод. Сегодня системы молниезащиты используются в тысячах зданий, домов, фабрик, башен и даже на стартовой площадке космического корабля «Шаттл». В этой статье будет рассмотрено, зачем нужна молниезащита и что системы могут и что нельзя делать.
В этой статье:
— Компоненты системы молниезащиты
— Системы молниезащиты — Что они делают и чего не делают
— Как работает система молниезащиты
— Устройства защиты от молнии и перенапряжения / ИБП
— Мифы об рассеивании / уничтожении молний
— Факты о молниезащите
Компоненты системы молниезащиты
Молниеотводы или молниеотводы — это лишь небольшая часть полной системы молниезащиты.Фактически, стержни могут играть наименее важную роль в установке системы. Система молниезащиты состоит из трех основных компонентов:
Стержни или «воздушные терминалы» — Небольшие вертикальные выступы, предназначенные для использования в качестве «вывода» для разряда молнии. Стержни бывают разных форм, размеров и дизайнов. Большинство из них увенчаны высокой заостренной иглой или гладкой полированной сферой. Функциональность различных типов молниеотводов и даже необходимость стержней в целом являются предметом многих научных дискуссий.
Кондукторные кабели — Тяжелые кабели (справа), по которым ток молнии проходит от стержней к земле. Кабели проложены по верху и по краям крыш, затем по одному или нескольким углам здания к заземляющему стержню (ам).
Стержни заземления — Длинные, толстые и тяжелые стержни, закопанные глубоко в землю вокруг защищенной конструкции. К этим стержням подключаются токопроводящие кабели, образуя безопасный путь для разряда молнии вокруг конструкции.
Токопроводящие кабели и заземляющие стержни являются наиболее важными компонентами системы молниезащиты, выполняя главную задачу по безопасному отведению тока молнии через конструкцию. Сами по себе «громоотводы», то есть заостренные вертикально ориентированные выводы по краям крыш, не играют большой роли в функциональности системы. Полная защита, при условии хорошего покрытия кабеля и хорошего заземления, все равно будет достаточно работать без молниеотводов.
Системы молниезащиты — что они делают и чего не делают
Единственная цель системы защиты от молний — обеспечить безопасность здания и его жителей, если молния попадает прямо в него. — задача, решаемая путем обеспечения хорошего и безопасного пути к земле, по которому молния будет следовать. Вопреки мифам, системы молниезащиты:
Не притягивать молнии
Не и не могут рассеивать или предотвращать молнию, «высасывая» шторм из своего заряда
Большинство не предлагают защиту от перенапряжения для чувствительной электроники
Do обеспечивает противопожарную защиту и защиту от повреждений конструкций, предотвращая прохождение горячих взрывных каналов молний через строительные материалы.
Создание этого веб-сайта стало возможным благодаря поддержке CIS Internet .
Как работает система молниезащиты
Незащищенная конструкция

[перезапуск анимации]
Без обозначенного пути для достижения земли при ударе молнии вместо этого можно использовать любой проводник, доступный внутри дома или здания. Это может быть телефон, кабель или электрические линии, водопроводные или газовые трубы или (в случае здания со стальным каркасом) сама конструкция. Молния обычно будет следовать по одному или нескольким из этих путей к земле, иногда прыгая по воздуху через боковую вспышку , чтобы достичь более заземленного проводника (см. Анимацию выше).В результате молния представляет несколько опасностей для любого дома или здания:
Пожар — Пожар может начаться в любом месте, где открытый канал молнии соприкасается, проникает или приближается к горючим материалам (дереву, бумаге, газовым трубам и т. Д.) В здании, включая конструкционные пиломатериалы или изоляцию внутри стен и крыш. Когда молния следует за электропроводкой, она часто перегревает или даже испаряет провода, создавая опасность пожара в любом месте затронутых цепей.
Боковые вспышки — Боковые вспышки могут прыгать через комнаты и травмировать любого, кто окажется на пути.Они также могут воспламенить такие материалы, как канистра с бензином в гараже.
Повреждение строительных материалов — Взрывная ударная волна, создаваемая разрядом молнии, может взорвать участки стен, разбить бетон и штукатурку осколками и разбить близлежащее стекло.
Повреждение бытовой техники — Телевизоры, видеомагнитофоны, микроволновые печи, телефоны, стиральные машины, лампы и почти все, что подключено к поврежденной цепи, могут быть повреждены и не подлежат ремонту. Электронные устройства и компьютеры особенно уязвимы.
Добавление системы защиты не предотвращает удара, но обеспечивает лучший и безопасный путь к земле. Молниеприемники, кабели и заземляющие стержни работают вместе, чтобы отводить огромные токи от конструкции, предотвращая возгорание и большинство повреждений оборудования:
Защищенная структура

[перезапустить анимацию]
Устройства молниезащиты и защиты от перенапряжения / ИБП
Устройства защиты от перенапряжения и ИБП не подходят для защиты от молний.Эти устройства обеспечивают некоторую степень защиты от скачков напряжения при ежедневных скачках напряжения и удаленных ударах молнии. Но когда молния поражает конструкцию прямо или очень близко к ней, независимо от системы молниезащиты, все ставки не принимаются.
Обычный сетевой фильтр просто не может повлиять на резкий, катастрофический всплеск тока от очень близкого или прямого удара молнии. Постоянный ток молнии слишком велик, чтобы его можно было защитить с помощью небольшого электронного устройства внутри удлинителя или даже здоровенного ИБП.Если ваш ИБП или устройство защиты от перенапряжения мешает прохождению молнии, вся или часть молнии просто вспыхнет над устройством или через него — независимо от количества задействованных конденсаторов и батарейных батарей.
Даже «разъединения» или устройства, которые физически отключают питание устройства путем активации набора контактов, не гарантируют защиты. Небольшой воздушный зазор не остановит удар молнии, который уже прыгнул через много миль в воздухе. Он не будет дважды думать о том, чтобы прыгнуть еще на несколько дюймов или даже на несколько футов, особенно если «путь наименьшего сопротивления» к земле проходит через контакты выключателя.
Более того, даже не полноценная система молниезащиты со стержнями, кабелями и заземлением не гарантирует от поломки электроники и компьютеров. Чтобы любая система обеспечивала 100% защиту, она должна отводить почти 100% тока молнии от прямого удара, что практически невозможно физически: закон Ома гласит, что для набора сопротивлений, соединенных параллельно, ток будет распределяться. по ВСЕМ сопротивлениям на уровнях, обратно пропорциональных различным значениям сопротивления.Дом или здание — это не что иное, как набор резисторов, «соединенных» параллельно — электропроводка, водопровод, телефонные линии, стальной каркас и т. Д. (Даже если водопровод и электропроводка, например, не могут быть физически соединены, молнии будет использовать боковые вспышки через воздушные зазоры для их эффективного соединения). При прямом ударе молнии ток не будет идти только по одному пути — он будет распространяться по всем путям до земли в зависимости от сопротивления каждого пути.
Ток молнии часто достигает максимума в 100 000 и более ампер. Имея это в виду, подумайте, установлена ли у вас система молниезащиты, и в ваш дом напрямую попадает молния. Если система защиты забирает даже 99,9% тока, то ваша электропроводка может забрать оставшиеся 0,1%. 0,1% от 100 000 ампер — это скачок тока в 100 ампер через ваши линии, которого может быть достаточно, чтобы вывести ваш компьютер из строя.
Нередко «боковые вспышки» возникают внутри дома или здания, когда вся или часть молнии прыгает через всю комнату и достигает земли, например, от системы электропроводки к хорошо заземленным водопроводным трубам.Если ваш компьютер мешает, пришло время купить новый, даже если у вас установлена самая дорогая система защиты.
Гарантии на упаковке ИБП / устройств защиты от перенапряжения несколько вводят в заблуждение, когда речь идет о молниезащите, подразумевая, что устройства могут предотвратить любые последствия удара. В некоторых случаях они будут — если они не находятся на прямой линии огня или рядом с ней. Но на самом деле ничто не может гарантировать абсолютную защиту от прямого или очень близкого удара.
Все это не означает, что вам не следует использовать сетевой фильтр, ИБП, разъединитель или полноценную систему громоотвода. Любое устройство обеспечит или степень защиты от каждодневных скачков напряжения в линии электропередач и удаленных ударов молнии. Но когда молния попадает рядом или прямо, все ставки отменяются.
Лучший и самый дешевый способ защитить вашу стереосистему, телевизор, компьютер или любое электронное устройство — это отключить все разъемы питания, телефона, кабеля (модема) и антенны во время грозы.
Некоторые могут возразить, что риск прямого удара по любому конкретному дому слишком низок, чтобы оправдать отключение всего от сети при каждом шторме, который проходит над головой. В этом есть доля правды. В таком случае разумно убедиться, что страховка вашего домовладельца или арендатора покрывает ущерб от молнии, а все ваши устройства инвентаризированы и покрываются полисом. В конце концов, застрахованную дорогую электронику можно заменить. Однако считайте незаменимыми такие, как данные, сохраненные на вашем компьютере (фотографии, видео, рабочие файлы и т. Д.).Вы можете снизить этот риск, выполняя частое резервное копирование вне офиса и / или сохраняя данные на внешнем жестком диске, который вы можете отключить при необходимости.
Мифы об рассеивании / устранении молнии
Продукты, называемые устройствами для устранения молний или устройств для рассеивания молний, возникли в результате двух мифов: во-первых, заряд грозы может истощить или иным образом повлиять на объекты на земле, а во-вторых, начинаются разряды молнии между облаками и землей. с земли.Эти продукты, которые продаются до сих пор, утверждают, что способны предотвратить прямой удар молнии в любой объект, на котором они установлены. Устройства имеют очень разный внешний вид, но обычно характеризуются металлическим корпусом с сотнями заостренных щетинок, игл или тонких стержней. Конструкция оправы варьируется от гребешковой до зонтичной.
Утверждается, что устройства предотвращают или уменьшают прямые удары молнии по объектам, на которых они установлены, с помощью коронного разряда для выполнения одного или нескольких из следующих действий: 1.) для истощения его заряда до того, как может произойти молния, 2) для создания локализованного «пространственного заряда» над защищаемой зоной, который отводит удары молнии, или 3) для затруднения инициирования восходящих лидеров от объекта, тем самым снижение шансов на прямую ступенчатую связь лидер-земля-лидер.
Как мы обсуждали в нашей статье о рассеянии грозового заряда, проблема с этими устройствами заключается в том, что, хотя они и создают коронный разряд, скорость утечки заряда совершенно незначительна по сравнению со скоростью генерации заряда на высоте 10 миль. , Над головой гроза диаметром от 15 до 25 миль! Никакой искусственный коронный разряд в таком небольшом масштабе не имеет ни малейшего шанса истощить заряд быстрее, чем его производит гигантское грозовое облако.И хотя мелкомасштабная корона действительно помогает предотвратить возникновение лабораторных искр (например, от генераторов Ван де Граафа), это не может быть экстраполировано для применения к полноразмерным разрядам молнии, которые в несколько тысяч раз больше, чем искусственные аналоги ( нашу статью о сравнении искусственного и естественного освещения). Коронный разряд от небольших «диссипаторов» незначителен для полноразмерной грозы и никак не повлияет на возникновение или поведение молнии в непосредственной близости от нее.
Удары молнии между облаками и землей возникают высоко во время грозы, на много миль над поверхностью, где наземные объекты не действуют. Даже после начала разряда движущийся вниз ступенчатый лидер «слеп» к объектам на земле, пока не окажется очень близко к земле, в пределах от 50 до 100 футов. На таком расстоянии молния ударит в очень маленькую область, в которую она уже спускается, независимо от каких-либо устройств поблизости, которые утверждают, что отклоняют или предотвращают удар. Например, существует фотография удара молнии в здание Merchandise Mart в центре Чикаго.Торговый центр находится очень близко к Сирс-Тауэр высотой 1700 футов, но даже Сирс-Тауэр не повлиял на наземное соединение этого близкого удара облака с землей.
Помимо очевидных научных недостатков концепции устройств «рассеивания» и «устранения» молний, они оказались неэффективными в реальных установках. Многие устройства «рассеивания молнии» на башнях и зданиях были поражены напрямую. Несмотря на доказательства, они продолжают продаваться, устанавливаться и продвигаться.
Факты о молниезащите
Жезлы и системы защиты не притягивают молнии и не влияют на место удара молнии.
Стержни или системы защиты не предотвращают и не могут предотвратить молнию, а также не могут «разряжать» грозу.
Системы молниезащиты (включая размещение стержней, кабелей и заземления) проектируются индивидуально для отдельных конструкций и требуют сложной инженерии для правильного функционирования.Их должны устанавливать только квалифицированные подрядчики.
Системы молниезащиты не всегда предотвращают повреждение электроники или компьютеров. Вы все равно должны отключать такие устройства во время грозы, чтобы обеспечить достаточную защиту.
