Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

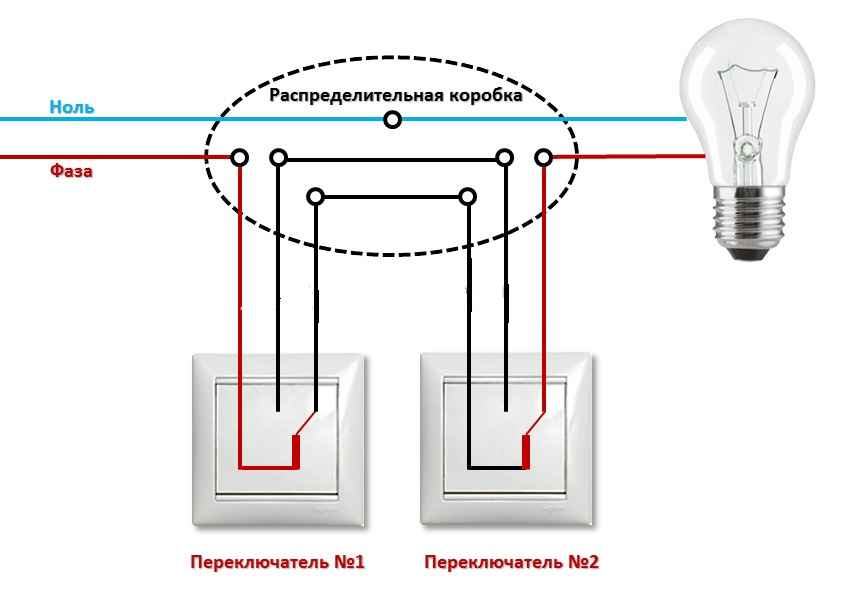

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

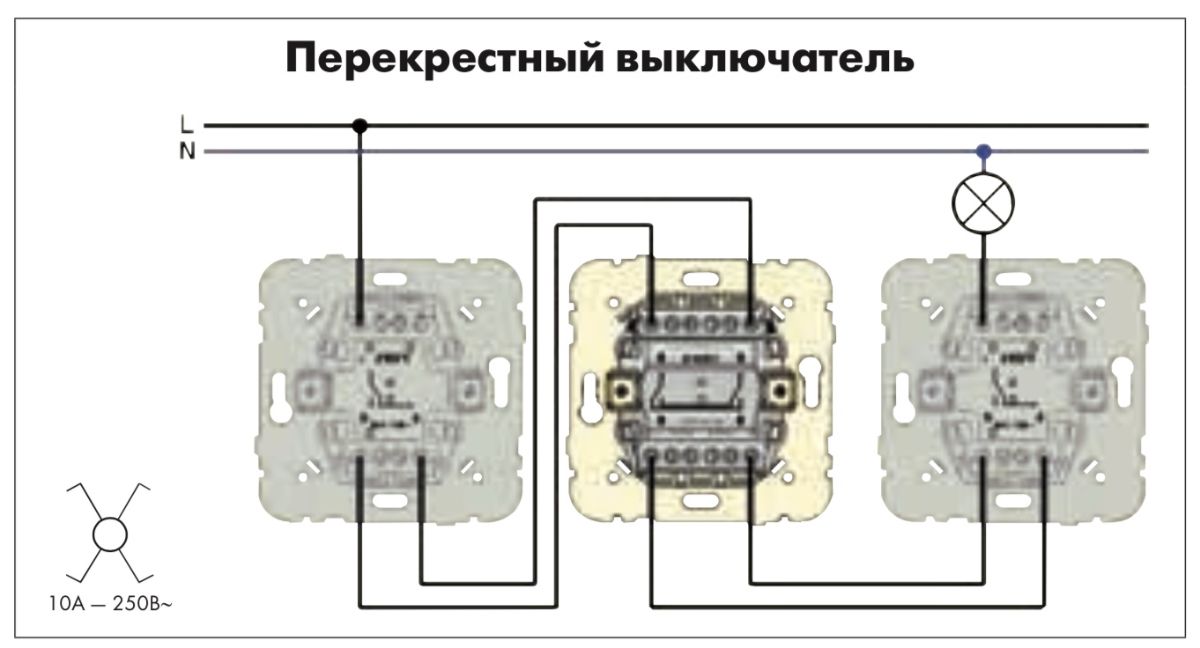

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже.

В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения

и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности.

Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла28Не помогла1

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.


Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

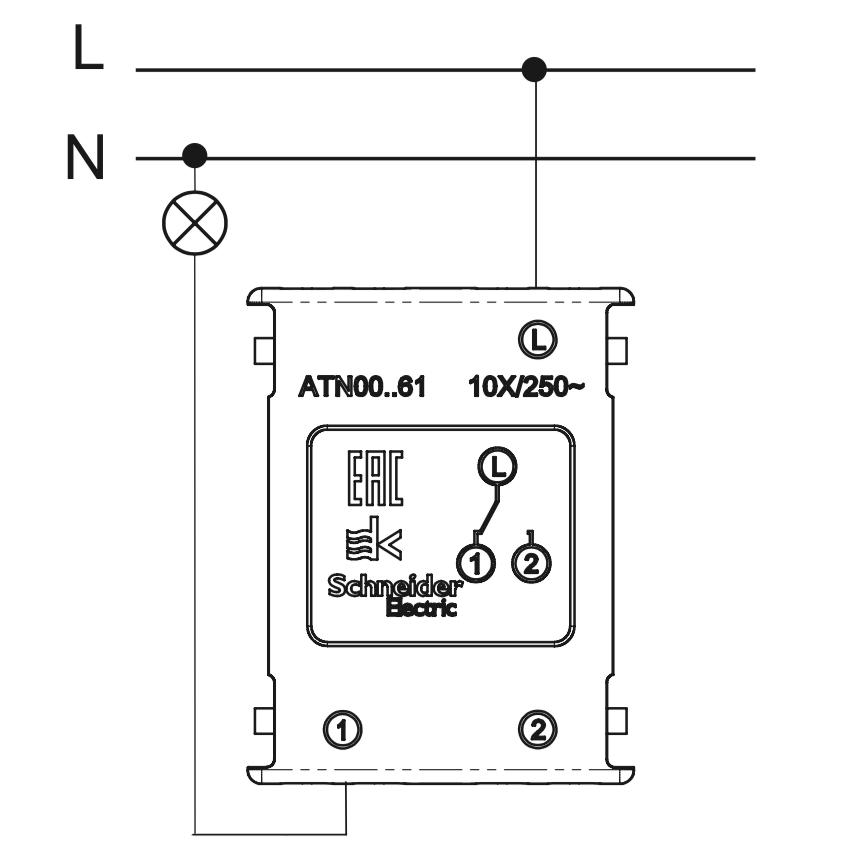

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.


Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход - размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.


Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе - выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

  • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?

    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?

    Схема подключения предполагает корректное соединение трех контактов.


    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

    Как подключается этот механизм?

    Если координация предполагается из двух зон:
    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый - к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?

    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому - от единой входной фазы, ко второму - от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.
  • Как управлять механизмом из трех зон?

    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.


    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй - красного. Все они работают автономно.

    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.


    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги

    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!


    Подключение проходного выключателя: как это делать правильно?

    Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

    Что потребуется для подключения проходного выключателя?

    Для того, чтобы схема работала, нам потребуются следующие комплектующие:

    • Два проходных выключателя.
    • Трехжильный провод типа ВВГнг 3*1,5 мм2 или NYM 3*1,5 мм2
    • Светильник.
    • Фаза + ноль из щитка.

    Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

    Схема подключения проходного выключателя

    Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

    Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

    Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

    В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

    При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

    Подключение проходного выключателя в распредкоробке

    В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

    В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

    Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

    Еще пара советов домашним электрикам:

    Теги выключатели электропроводка

    Схема подключения двухклавишного проходного выключателя

    Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

    Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать. Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

    Сведения для новичков

    Пример расположения

    Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

    Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

    • пару описываемых проходных выключателя;
    • инструмент для монтажа, в том числе и электроинструмент.

    Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

    Суть работы

    Зачем нужны проходные выключатели

    В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

    Двухклавишный выключатель

    Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

    Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

    Процесс установки выключателя

    Подключение проходного выключателя

    Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

    Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

    Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены. Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

    Схема для двухклавишных выключателей
    Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

    Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

    Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

    Видео

    Подробнее о монтаже подобных выключателей смотрите в видеоматериале:

    Как подключить проходной выключатель - подключение +схема

    Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

    Назначение проходного выключателя

    Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

    По своему исполнению они бывают:

    • одноклавишные;
    • двухклавишные;
    • трехклавишные.

    Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

    Устройство проходного двухклавишного выключателя

    Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

    В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

    Монтаж проходного выключателя

    Схема управления проходными выключателями

    Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

    Зачистка изоляции

    Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

    Устройство, контролирующее две группы светильников

    Схема подключения двухклавишных проходных выключателей

    Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

    Монтаж двойного проходного выключателя

    Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

    1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
    2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
    3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

    Подключение перекрестного выключателя

    Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

    Провода в распределительной коробке

    Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

    Так же рекомендуем к прочтению статью «Как починить выключатель света«.

    Видео

    В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

    В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

    Схемы

    Монтажная схема подключения

    Схема подключения

    Принцип подключения проходных выключателей

    Наглядная схема

    Схема подключения двухклавишного выключателя с подключением через распредкоробку

    Как подключить сквозной коммутатор. Настройка одноклавишного переключателя

    Переключатель прохода значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения сквозного выключателя. Вы можете управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

    Использование проходных выключателей в доме

    Имея мягкие переключатели на разных концах стадиона, концертного зала или других обширных объектов, вы можете включить все освещение на входе.При необходимости покинуть конструкцию с противоположной стороны, не нужно возвращаться к выключателю, которым был включен свет - на другом выходе такой же проходной выключатель. Электрические цепи С помощью сквозных переключателей вы можете управлять освещением из нескольких разных мест.

    Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях, а чаще всего схемы с проходными выключателями применяют в частных домах и на лестничных клетках в подъездах многоэтажных домов.

    Устройство и принцип действия

    Переключатель байпаса по внешнему виду не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса. Простой выключатель замыкается и размыкает электрическую цепь на одном проводе. Схема подключения сквозного переключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переключения контактов схемы гарантирует, что переключатели работают попарно для управления одним и тем же источником света.По техническому решению такой элемент в схеме правильнее было бы называть не выключателем, а выключателем. Профессиональная терминология уже сформирована, и изменения могут только внести большую путаницу, поэтому все остается как есть.

    При переключении контактов сквозного переключателя одна часть цепи освещения размыкается, а другая замыкается. Схема переключателя проводки изменена так, чтобы любой из переключателей был готов включить или выключить свет. Выключатель можно использовать только вместе с другим.На практике существует возможность подключения схемы выключателя к схеме, чтобы она работала максимально просто, но тогда теряется смысл всех элементов ее конструкции.

    Виды

    Как и обычные выключатели, проходные кабели делятся по типу проводки: для внешней проводки, для скрытой проводки.

    По конструкции контактных зажимов: зажимы с винтовыми зажимами, зажимные пружинные зажимы.

    По количеству ключей:

    • одноклавишный;
    • двухклавишный;
    • трехклавишный.

    У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного сквозного переключателя заключается в переключении входного контакта на один из двух выходов. Двухклавишные проходные переключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 исполнения одноклавишного переключателя контактной группы.

    Подключить шлейфовый переключатель несложно, все можно сделать самостоятельно. Меняем количество контактов, ключей, размер переключателей, принцип работы остается один.


    Схема устройства одно-, двух- и трехпозиционного переключателя

    • одноклавишный переключатель имеет одну входную клемму и два выхода;
    • двойной переключатель - два входа и четыре выхода;
    • трехклавишный переключатель - три входных и шесть выходных клемм.

    Управление освещением 2-х местное

    Одним осветительным прибором или группой светильников можно управлять из двух мест: это может быть бра в коридоре или фонарные столбы вдоль садовой дорожки.Для подключения сквозного переключателя необходимо будет использовать обычную схему, точнее с двумя сквозными одноклавишными переключателями, потому что они работают только попарно. На этом примере проще всего понять, как работают переключатели контура. На рисунке ниже показано, как подключить проходной переключатель к цепи.

    Схема включения сквозных выключателей

    Фаза от сети 220 В подключена к входной клемме одного из проходных переключателей, ее клеммы на выходе подключены к выходам второго.Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевой проводной сети. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток. Следующее включение одного из двух выключателей отключает цепь, лампа гаснет.

    Ближе к реальным условиям на схеме подключения показано отключение кабеля и проводки в распределительной коробке.Согласно требованиям Электротехнического кодекса (Правила устройства электроустановок) в этом случае используется кабель с тремя медными жилами:

    • красный - фаза;
    • синий - 0;
    • желто-зеленый - провод заземления.

    Отключение кабелей и проводов в распределительной коробке

    Схема разделена на четыре участка цепочки:

    1. кабель от источника питания 220 В: от защитного устройства в щите до коробки;
    2. кабель от одного проходного переключателя до распределительной коробки;
    3. кабель от другого сквозного переключателя к распределительной коробке;
    4. кабель от осветительного прибора к распределительной коробке.

    В коробку уложено четыре кабеля.

    Требования к цвету проводов по функциональному назначению полностью выполняются только в двух участках. От распределительного щита и светильника до шкафа при размыкании контактов проходных выключателей они частично выполняются. Допускается использование проводов любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерителем. К входным контактам переключателей необходимо подключить фазный (красный) провод.

    Для управления двумя группами освещения используется схема для подключения двухканального сквозного переключателя. Если человек поймет, как подключать одноклавишные сквозные переключатели, он разберется, как подключить тройной переключатель.

    Схема подключения переключателя проходного двухклавишного

    Управление освещением с 3-х мест

    Для управления освещением с трех мест требуется перекидной переключатель. Вы можете установить его в любом удобном месте. В схеме перекрестный переключатель включен между обычными проходными переключателями.Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.

    Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы крепежные отверстия на клавишах совпадали со штифтами на переключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон необходимо приклеить пластиковые планки.

    В магазинах есть готовая продукция, велосипед не изобретать, просто купи и поставь.


    Схема управления освещением 3 места

    На схемах А1 и А2 (ниже) показаны разные варианты подключения, но функциональность осталась прежней - соблюдается принцип переполнения пары.


    Варианты подключения перекрестного переключателя

    В случаях, когда элементом освещения является большая люстра с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, следует использовать двухклавишные проходы и перекрестные выключатели.Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. Когда источник света выключается одним из переключателей, контакты замыкают цепи других переключателей.

    Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток проходит на контакты лампы. На основе этих схем можно производить управление освещением из четырех и более мест, вставляя дополнительные перекрестные переключатели.


    Схема подключения четырех переключателей

    Пример использования

    Для ситуации, когда нужно пройти в дом в темном дворе, идеально подойдет схема с двухпозиционными переключателями.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом необходимо установить распределительную коробку и один проходной выключатель. Второй - необходимо поставить с внутренней стороны на забор возле ворот, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротехники есть множество вариантов с оригинальной декоративной отделкой.

    Подключение должно быть выполнено, как описано выше. Кабель от выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах.Закапывать глубоко не нужно, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

    Как подключиться. Видео

    Как подключить переключатель пропуска по всем правилам можно узнать из этого видео.

    Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав своими руками, можно приступать к установке более сложных схем с двухклавишными переключателями в трех местах или трехклавишными - в двух. места, если необходимо.

    Схема подключения выключателя , многие относятся к разряду электриков по высшему пилотажу.

    На самом деле любому, кто желает провести его установку от начала до конца, для этого достаточно иметь под рукой только наглядный вид и

    подробное руководство. Это руководство, изложенное в этой статье. Для того, чтобы понять, как устроена и выполнена схема подключения выключателя , рассмотрим подробно ее монтаж от самого начала и до конца.

    Принцип выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест. Приведем пример, это может быть какая-то большая проходная комната, входя в нее, вы включаете свет одним выключателем, проходите через него и на выходе выключаете свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, вопреки многим заблуждениям, не может работать с одним механизмом, их в цепи должно быть как минимум два.

    Приступим к изучению материала по данному вопросу.

    Монтируем провода и установочные элементы схемы

    Установка

    начинается с распределительной коробки, в ней мы скоро соберем все провода по порядку, а потом произведем их подключение.

    Нам понадобится питание, которое по проводам и устройству защиты будет подавать электрический ток в распределительную коробку.
    Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в цепь.В нашем примере все эти функции выполняет одно устройство - двухполюсный автоматический выключатель.


    На нем уже есть напряжение, так что запитать нашу распределительную коробку несложно. Для этого проложите провод от автоматического выключателя до распределительной коробки.

    Запасной провод для подключения лучше оставить с запасом 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

    Далее нам понадобятся два подрозетника (монтажные чашки), в которые мы будем устанавливать переключатели.


    Теперь проложите провод от первой монтажной чашки к распределительной коробке.

    Потом со второго.


    Последней необходимой деталью схемы является элемент освещения (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этого обычный патрон с лампочкой, он может максимально наглядно продемонстрировать работу освещения в цепочке.
    Подключаем провод для дальнейшего подключения осветительного элемента.

    Все элементы подготовлены, приступаем к их подключению.

    Подключение элементов принципиальной схемы

    Продолжаем разбирать тему подключения схемы проходного переключателя. На этом этапе нам нужно соединить элементы схемы.

    Сюда входят:

    • выключатель
    • переключатель проходной - 2 шт.
    • лампа

    Начнем с подключения к биполярному выключателю проводов, идущих к распределительной коробке.Подготовить провода, снять внешнюю изоляцию.


    Отмеряем необходимое количество проводов для подключения, зачищаем провода и подключаем. Более подробно рассмотрено подключение двухполюсного автомата.

    Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током отключите полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью и только после этого приступаем к работе.

    Обратите внимание на цвет проводов, синий ноль, белая фаза. Сверху и снизу машина должна совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.



    Наши выключатели имеют вставные контакты, для их подключения понадобится 1 сантиметр зачищенного провода на каждый провод. На тыльной стороне переключателя, как правило, есть схема подключения проводов. Стрелка вверху указывает соответствующий или отходящий контакт фазного провода, а стрелки ниже - контакты, на которых фаза будет переключать два отходящих провода.


    В нашем примере фаза белая. Подключаем к верхнему подходящему (исходящему) контакту. Синий и желтый с зеленой полосой подключаются к переключающим контактам, какой из них подключать не важно.


    Установите его в банку (монтажную чашку).


    Второй сквозной переключатель подключается так же, как и первый.


    Установлено

    переключателей. Теперь перейдем к подключению электрического патрона.Просто очистите провода и подключите. Провод заземления, желтый с зеленой полосой не используется, изолируем изолентой и убираем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно в помещениях с повышенной влажностью.



    Все элементы готовы и подключены.

    Подключение проводов в цепи выключателя

    В нашей коробке четыре провода, пройдемся еще раз:

    • Фонарь (лампочка с патроном).





    Начнем с обрезки питающего провода и провода идущего к лампочке, снимаем внешнюю изоляцию.


    Жилы заземления желтого цвета с зелеными полосами нам не нужны, поэтому сразу изолируйте их изолентой.


    Все остальные провода зачищаем, снимаем слой изоляции, оголенная жила должна быть 3,5-4 сантиметра.


    Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.


    Соединяем между собой, скручивая, два синих провода.


    Теперь подготовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

    Здесь нам понадобятся все три жилы каждого провода. Убираем по 3,5-4 сантиметра.


    Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя.В качестве переключателя 1 можно использовать любой белый провод, 2 не имеет значения.


    Второй оставшийся белый фазовый провод переключателя подключается к белой лампе фазного освещения.


    Теперь подключаем коммутационные провода, по ним туда пойдет фаза. Скрутите два желтых провода.



    Цепь выключателя готова.

    Проверить работу

    Вкручиваем лампочку в патрон.


    Подаем напряжение на выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.



    Включите первый сквозной выключатель, электрическая схема введена в действие, свет горит, выключите выключатель, два индикатора погаснут. Попробуй наоборот. Все работает. Хочу обратить ваше внимание, что в отличие от которого есть правило настройки верха и низа, на переключателях такой разницы нет.Его можно включить или выключить в любом положении.


    Отключаем электричество. Для этого достаточно перевести предохранительный выключатель в нижнее положение. Убедимся в отсутствии напряжения, применив для этих целей индикатор напряжения. С помощью изоленты изолируем все скрутки.


    Ставим их в распределительную коробку.


    Схема завершена, протестирована и готова к работе.

    Цепь выключателя.


    Самодельная схема выключателя помогла сэкономить:

    • поиск и вызов электрика - 200 руб.
    • установка двухполюсного выключателя - 300 руб.
    • установка внутренней распределительной коробки - 550 руб.
    • соединение проводов в распределительной коробке, способ скрутки - 300 руб.
    • установка и подключение светильника, люстры (450 руб. За 1 светильник, люстру от 800 руб.) - средняя цена 600 руб.
    • установка баночки (стенка кирпич 200 руб - 1 шт), у нас 2 штуки - 400 руб
    • установка проходного выключателя скрытой установки (1 шт. 200 руб.), У нас 2 шт. - 400 руб.
    • прокладка провода открытой высотой до 2 метров (35 рублей - 1 метр), например взять 4 метра - 140 рублей
    • прокладка открытого провода высотой более 2 метров (50 рублей -1 метр), например, возьмем 15 метров - 750 рублей
    • штробление стен 19 метров (120 рублей - 1 метр) - 2280 рублей

    Итого наша экономия составила: 5920 рублей

    Посмотреть стоимость электромонтажных работ можно

    Приятного использования! Надеюсь, эта информация была вам полезна.


    Зачем мне нужен сквозной коммутатор?

    Проблема энергосбережения стоит сегодня остро, и в этом может помочь сквозной выключатель. Как? Заходим в подъезд, включаем свет, а на нашем этаже тушим освещение другим выключателем. И наоборот. Выйдя из дома на улицу, на собственном участке включается свет, а днище снимается. В таких случаях используется сквозной переключатель, выполняющий функции переключателя.

    Подключение двухкнопочного и трехклавишного проходного переключателя - Фото

    Подключение выключателя выбирается исходя из количества точек управления.А их может быть несколько:

    • на каждом этаже многоэтажного дома,
    • в длинном коридоре на выходе из нескольких комнат.

    Как подключить сквозной коммутатор, мы вам сегодня расскажем в этой статье.

    Простой выключатель содержит только две контактные клеммы с двумя подключенными проводами.

    Проходной выключатель, называемый автоматическим выключателем, имеет три клеммы, к которым подходят три провода. Чтобы включать и выключать свет из большего количества мест, нам нужны так называемые перекрестные переключатели, у которых есть четыре контакта и четыре подходящих провода.Надо сказать, что подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические устройства, требующие управления с разных мест.

    Немного теории о проходных коммутаторах


    Назначение проходного переключателя - переключение электрических цепей. Сравнить устройство обычный двойной автоматический выключатель используется для простого подключения, а - для проходного переключателя с одним ключом .


    Схема подключения двухпозиционного переключателя - Фото

    В обоих случаях у нас есть три контакта и три подходящих провода, и происходит простое переключение контактов.Но в первом случае электрические цепи сжимаются, или соединяются, или отключаются. В одном автоматическом выключателе одна одновременно размыкается, а другая замыкается.

    Пример выключателя


    Возьмем электрическую схему, состоящую из лампочки и двух одноклавишных проходных затворов.

    Лампочка не горит, то есть две цепи разорваны. Нажимаем один из переключателей, подключается одна из цепей и загорается лампочка. Переходя ко второму переключателю, при нажатии, разрывая цепь, тушим лампу и одновременно подготавливаем другую линию для включения с первого переключателя.

    Суть работы такого переключателя в перебрасывании контактов - один замыкается, другой размыкается. Проходной переключатель, если не использовать один из контактов, может работать в обычном режиме. Но по финансовым соображениям от этого лучше отказаться: это будет стоить дороже.

    Типы проходных выключателей


    Выпускаются автоматические выключатели с разным количеством ключей. Мы уже рассмотрели одноклавишные. Проходной переключатель двухклавишный Используется для подключения / отключения двух ламп, расположенных в разных точках.

    Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Светильники можно расположить в одной люстре, тогда можно изменить освещенность комнаты.

    Трехклавишный Выключатель по аналогии с двухклавишным предназначен для включения трех ламп.


    Подключение трехходового проходного выключателя - схема - Фото

    Схема подключения сквозного выключателя позволяет включать лампочки с трех точек.Потребуется взять два одноклавишных и один кросс-переключатель, который в простейшем случае представляет собой два одноклавишных переключателя с внутренними перемычками. Применяя два перекрестных переключателя, соберите управление с четырех мест.

    Здесь нужно помнить одно. Чем больше точек контроля, тем сложнее схема включения выключателя. Загрузка проволокой может создать дополнительные непреодолимые трудности. Во время ремонта обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении.В результате вам нужно включить освещение только из одного места.

    Схема подключения сквозных выключателей - Видеоинструкция


    Подробнее Видеоматериалы

    Как подключить кнопку пропуска


    Если вы решили создать себе более комфортные условия проживания, установив проходные выключатели, то приготовьтесь к большому количеству работы. Во-первых, нужно подробно знать, как подключить сквозной переключатель, существующие схемы управления и способы монтажа.Это теоретическая часть. Тогда запаситесь необходимыми инструментами и материалами.

    Из инструментов понадобится перфоратор с сверлом для просверливания посадочных мест для переключателей. Тот же перфоратор пробивает стежки, в которые будут проложены новые провода. Приобретите плоскогубцы, плоскогубцы, бокорезы, различные отвертки. После прокладки проводов нужно будет провести штукатурные работы - понадобится алебастр или цемент с песком. - это, конечно, проводов , переключатели , соединительные коробки .

    В зависимости от схемы управления освещением провода могут иметь разное количество жил. В простейшем случае нам понадобится трехжильный медный провод . Если схема посложнее, то без пятипроводной не хватит. При отсутствии такового - используйте два трехпроводных.


    Распределительная коробка распределительная, витые провода - Фото

    Зависит от электрической нагрузки. Чем больше ламп включается, тем больше требуется несущая способность материалов проводников.Однозначно подойдет сечение жилы 2,5 квадрата.

    • Сначала разметьте трассу для прокладки штроба. Линия прохода должна быть строго параллельна потолку и полу. Отводы выполнены под прямым углом.
    • Перфоратором высверливаем гнезда для выключателей и пробиваем кожухи для прокладки проводов.
    • В распределительных коробках жилы скручены по разработанной схеме.
    • Далее подключается сквозной коммутатор.
    • После сборки всей схемы необходимо проверить ее перед подачей напряжения.

    основная задача - Не допускать коротких замыканий. Можно использовать мультиметр и при выключении лампочки «прозвонить» цепь. Только после этого можно проверить работоспособность новой системы освещения.

    • С положительным результатом штукатурка и покраска необходимых мест.

    Конечно, такая работа представляет определенные трудности.Незнакомые с электротехникой люди его не выполняют. Здесь нужна помощь электриков. Только они могут произвести эту работу с соблюдением правил техники безопасности.

    В статье рассмотрен принцип действия перекидного переключателя, принципиальные схемы подключения переключателей, предназначенных для управления освещением с двумя, тремя и более сиденьями. Даются советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.


    Идея создания выключателя не нова, первые схемы появились в домах радиолюбителей в шестидесятых годах, а особую популярность он приобрел в 90-е, когда на рынке появились первые импортные выключатели, «заземленные» под управлением лампа из разных мест.

    Устройство и принцип действия переключателя проходного действия

    Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.


    Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.


    Принцип работы проходного переключателя прост: при перемещении переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт).На рисунке клемма «2» - это общий контакт, клеммы «3» и «6» - это выход переключения.

    Принципиальная схема проходного переключателя выглядит так:


    Используя этот эффект, можно создать простейшую схему проходного переключателя, в которой одна лампа будет управляться сразу из двух разных мест:


    1,2 - выключатели непрерывного действия; 3 - к корпусу лампы

    Подключение сквозного выключателя

    Монтаж осуществляется трехжильным кабелем.Чтобы упростить монтажные работы, его прожилки должны быть заводского цвета. Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, для монтажа чаще всего используется медный гибкий кабель сечением провода от 1 до 1,5 мм 2.

    1. На выключателе необходимо найти общий зажим (на схеме он обозначен цифрой «1»).
    2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже мы использовали белый).
    3. Подсоедините клеммы выходного переключателя (как показано клеммами «2» и «3») к выходным клеммам двух оставшихся проводов, запомните цветовое соответствие используемого сердечника и маркировку на клеммной колодке проходного кабеля. выключатель.
    4. На втором переключателе проводим подключение кабеля так же, как и на первом (строго соблюдаем цветовую кодировку проводов и соответствующих клемм переключателя).
    5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго проходного переключателя с фазой светильника.
    6. Два других провода, обозначенных цветом, соединяются с проводом того же цвета, который вышел от первого переключателя (например, зеленый с зеленым, синим и синим и т. Д.), На пояснительном чертеже соединены зеленый и красный провода.
    7. Нулевой и заземляющий провода в распределительной коробке сразу подключаются к аналогичному кабелю, идущему к светильнику.
    8. Закручиваем скрутки, при необходимости используем людеме, качественно изолируем оголенные участки проводов.

    Вы также можете использовать следующее соединение:


    1 - распределительная коробка; 2 - к корпусу лампы; 3, 4 - щеки

    Соберите проходной выключатель в следующей последовательности:

    1. Разбираем выключатель.

    2. Подключить к проходному переключателю провода согласно схеме.


    3. Вставляем выключатель в распределительную коробку и фиксируем в ней.


    4. Закрываем выключатель защитно-декоративными накладками.


    Важно! С помощью контроля убедитесь, какой провод находится в «фазе» распределительной коробки. Перед выполнением любых монтажных работ отключите электропитание. Не соединяйте медный и алюминиевый провода в одну скрутку.

    Проверка работы цепи

    Необходимо убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.


    Каждое включение выключателя должно вызывать выключение или включение электрических ламп, если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

    Двухклавишные переключатели

    Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.


    1 - ключ доступа двухкнопочный; 2 - Проходные переключатели

    Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого необходимо собрать следующую схему:


    1, 2 - переключатель двухклавишный сквозной; 3 - к корпусу лампы

    Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

    Собранная схема позволяет независимо включать и выключать две лампы или две лампы из двух разных мест.

    Например, включить лампу № 1, изменив положение первого тумблера.

    Аналогичным образом можно включить вторую лампу.


    Отключение может производиться как первым, так и вторым переключателем.

    Управление освещением из трех и более мест

    В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажного лестничного марша, вам понадобится как минимум три контрольных точки. В этом случае, помимо классических проходных выключателей, используется дополнительный тип автоматического выключателя - крестового типа.


    Перекрестный переключатель настроен на разрыв соединения между двумя сквозными переключателями, это позволяет создать еще одну точку управления освещением.


    1, 3 - выключатели сквозные; 2 - крестовой переключатель; 4 - к корпусу лампы

    За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, с которых осуществляется управление освещением.

    Как видно из схемы, переключение любого из переключателей приведет к включению или выключению освещения.


    Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:


    1 - выключатель проходной; 2 - крестовой переключатель; 3, 5 - подрозетники для переходных выключателей; 4 - крышка крестового переключателя; 6 - распределительная коробка; 7 - к корпусу лампы

    Установка аналогична описанной выше с одинарным сквозным переключателем, для установки требуются двух- и трехжильный кабель.

    Как видно из рассмотренного материала, с помощью переходных переключателей можно организовать управление одной лампой из двух разных мест.Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

    Влад Тараненко, rmnt.ru

    Обычно одна конструкция освещения управляется одним электрическим выключателем. То есть люстру в гостиной можно выключить только из гостиной.

    Кроме того, обычно в одном помещении, на входе, устанавливается одна коммутационная. С его помощью в этом помещении управляют лампами электрического освещения.

    Но часто бывают случаи, когда такой способ управления освещением неудобен.

    Когда классическая схема может быть неудобной:

    Итак, случаев, когда человеку нужны дублирующие тумблеры, достаточно много. В каждом из них на помощь придет устройство , позволяющее включать и выключать свет из разных комнат, разными ключами и независимо друг от друга.

    Этот метод очень практичен и в дополнение к общему удобству помогает экономить энергию . С помощью сквозного электрического выключателя не нужно оставлять свет, например, на крыльце, на всю ночь.Вы можете просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

    Автоматический выключатель (выключатель) отличается от штатного коммутационного устройства одним конструктивным признаком. Он имеет три, а не два контакта, и может переключать фазу с одного контакта на два других по очереди.

    Подключаемые по этому принципу осветительные лампы могут быть любыми или обоими. Кроме того, к этому способу можно подключать любые устройства , помимо подсветки, нуждающиеся в такой схеме включения / выключения.

    Элементы схемы

    Схема установки таких устройств несложная, но требует осторожности.

    ВАЖНО! На этапе создания разводки в местах, где планируется установка триггеров, к первым двум необходимо проложить трехжильный кабель, а при желании установить больше выключателей нужно удлинить четыре -проводим кабель к следующим.

    Для создания такого типа управления освещением из двух мест требуются проходные переключатели с двумя положениями переключения и тремя контактами.Где переключение должно быть переключением типа , то есть первый узел будет общим для двух оставшихся. В одном из положений переключения замыкает первый, а в другом - последующий контакт. Замыкание сразу трех соединений в этой конструкции исключено.

    Если рассматривать составные части схемы ЛЭП с двумя конструкциями перекидной коммутации , то в нее входят:

    • Распределительная коробка, иначе называемая краном.Он служит для защиты электрических кабельных соединений.
    • Устанавливается в каждой комнате, а в больших комнатах их несколько.
    • Подключение (двух-, трех- и четырехжильное)
    • Устройства двусторонние коммутационные
    • Непосредственно лампа

    Примерные проходные выключатели из двух мест выглядят так:

    • Провод «ноль» идет от источника к отводной коробке, а после - к лампе.
    • Провод идет от того же источника к той же коробке, а затем к общему контакту первого переключателя.
    • Переключающие контакты (два) переключателя 1 через распределительную коробку подключены к таким же частям переключателя 2.
    • Фаза от общего контакта переключателя 2 поступает на другую электрическую сборку светильника.

    Примерная схема подключения проходной из двух мест представлена ​​ниже на фото:


    Простая установка системы управления одним осветительным прибором с двух точек. Он изготавливается следующим образом:

    • На необходимые места для установки коммутационных аппаратов
    • Снимите с них трехжильные кабели
    • Установить электрический светильник или несколько, соединенных параллельно
    • Снимите с него (их) двухжильный кабель
    • Установите разъем.Выбор места для нее определяется кратчайшей длиной кабеля и удобным доступом к самой коробке
    • от электроснабжения, переключающих устройств и электроосвещения
    • Подключите их, как описано выше

    При таком подключении четыре контакта (две пары) с обеих точек соединяются вместе. Для включения освещения фаза на осветительный прибор поступает от общего узла электрического выключателя 2.

    Например, предлагаем посмотреть видео, в котором показана схема подключения проходных переключателей с двух мест:

    Пошаговая установка

    Установка проходных выключателей возможна как со скрытым типом проводки, так и со скрытым типом проводки.Сделать это можно самостоятельно, соблюдая несколько правил безопасности:

    • Отключить электроэнергию от квартиры перед началом работ.
    • Внимательно проверьте, где находится фаза, а где ноль .
    • Соединить провода аккуратной скруткой, обжать и изолировать .
    • Hard крепят на поверхности распределительной коробки и электрооборудования.
    • Определите мощность осветительного прибора и выберите трехжильный кабель соответствующего сечения, исходя из мощности потребляемой электроэнергии.

    Схема переключения коммутатора проходного с двух мест:


    Из-за своей конструкции дублирующие электрические переключатели не имеют особого положения «вкл / выкл». имеет собственный ключ. Два соединительных блока в этой конструкции находятся в положении «замкнуто / открыто» в зависимости от положения электрических контактов другого переключателя. Следовательно, положение ключа при выключенном свете будет каждый раз другим.

    К этой особенности использования можно очень быстро привыкнуть и использовать сквозные переключатели без помех.

    Альтернатива

    Альтернативой сквозным резервным выключателям могут быть бистабильные реле или электрические лампы, оснащенные датчиками движения и освещенности.

    Бистабильные реле удобнее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электрическими выключателями. Светильники с таким же не так практичны, как сквозной выключатель. Скорость движения, количество остановок и другие факторы будут влиять на постоянное включение / выключение электрического освещения, что крайне неудобно.

    Удобство использования в быту электрических выключателей постоянного тока сделало описанную выше схему управления осветительными лампами очень популярной. В настоящее время сложно представить себе жилое или производственное сооружение, в котором не использовались бы коммутационные коммутационные конструкции.

    Заметная экономия энергии приводит к повсеместной установке подобных устройств.

    Сделать такое управление электроосветительными приборами в своем доме несложно, если следовать рекомендациям, приведенным в нашей статье, и соблюдать правила безопасности.

    В заключение предлагаем вам посмотреть еще одно информативное и интересное видео о схеме подключения и установки проходных коммутаторов с 2-х мест:

    Электрические схемы переключателя света

    - Do-it-yourself-help.com

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

    Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства розеточного выключателя. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

    Подключение контура переключателя

    Когда источник электрического тока исходит от осветительной арматуры и управляется удаленно, используется петля переключателя.

    Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов.Черный контурный провод подсоединяется к другому выводу, а на индикаторе - к горячему выводу на приспособлении.

    Это обновленная версия первой аранжировки. Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

    Подключение однополюсного переключателя света

    Здесь однополюсный переключатель управляет питанием осветительной арматуры.Источник находится на переключателе, и оттуда к свету идет двухжильный кабель. Горячий провод источника подключается к одной клемме переключателя, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему выводу.

    Электромонтаж двух переключателей для двух фонарей

    Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами.Источник находится в распределительной коробке, и к каждому светильнику подведен двухжильный кабель. Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

    Схема подключения нескольких источников света

    На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

    Схема подключения переключателя диммера

    Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошной проводки кабеля косичками. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора.

    Для подключения этой цепи от диммера к свету идет двухжильный кабель.Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтрального вывода на светильник.

    Подключение переключателя к розетке

    Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату.На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

    Схема подключения

    для раздельной розетки

    На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая.Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

    Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник подключается к кабелю, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1.Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

    На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок.Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

    Подключение переключаемой розетки с двойным разделением каналов

    В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

    Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

    Красный провод кабеля идет от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки.Неважно, какой именно, требуется только одно соединение.

    От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце.

    На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить соединение источника нейтрали со второй распределительной коробкой.

    Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце.

    Подключение к трехпозиционной розетке

    На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

    Между выключателем и розеткой проложен трехжильный кабель. Источник находится в SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе.Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячей клемме розетки и к общей клемме SW2 на другом конце.

    Электропроводка для розетки и комбинированного переключателя

    Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, эти устройства используют съемный соединитель между двумя горячими выводами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, в то время как розетка будет постоянно оставаться горячей. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, посмотрите здесь электрические схемы для комбинированного выключателя розетки gfci.

    На этой схеме показан первый вариант подключения для этого устройства.При таком расположении соединительный язычок между горячими выводами остается нетронутым. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

    Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, а источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника соединяется кабелем с двумя устройствами и белым проводом, идущим к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

    Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этом случае соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.

    Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от лампы подключается к выходу переключателя и к горячему выводу на другом конце.

    Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розетке половины устройства.

    Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.

    Еще подобное на Do-It-Yourself-Help.com

    Схема подключения одноклавишного выключателя с розеткой или двумя лампочками

    Установка выключателей и их подключение к освещению вызывает затруднения у рядового пользователя.Поэтому сначала нужно разобраться, как работает простейшая схема подключения одноклавишного однополюсного переключателя, а потом уже более сложные.

    Принцип работы освещения

    Для освещения помещения используются лампы разных типов. Для их включения используются устройства, замыкающие электрическую цепь по фазе. Подключение нулевого провода производится непосредственно к каждой лампе.

    Простейшая схема подключения одноклавишного выключателя обеспечивает подачу напряжения на одну лампу или одновременно на всю группу.

    Основные характеристики

    1. Провода в распределительной коробке подключаются пайкой или с помощью клемм Wago. Скручивание проводов рекомендуется использовать временно, так как точки контакта окисляются, после чего их проводимость снижается, и появляется дополнительное сопротивление, приводящее к выделению тепла.
    2. Монтажные работы с электропроводкой и арматурой производятся при отключенном электричестве в сети. Отсутствие напряжения проверяется индикаторной отверткой.
    3. Выключатель света всегда разделяет фазу, а не нейтраль. Благодаря этому работа электрооборудования и замена ламп становятся более безопасными, так как всегда можно обесточить проводку.
    4. Для создания правильных подключений нужно придерживаться цветовой кодировки проводов, где фаза обычно обозначается белым, коричневым или черным, нейтраль - синим или синим, а заземление - желтым, зеленым или желто-зеленым.

    Инструменты и материалы

    Вот что вам понадобится в работе:

    • плоскогубцы;
    • отвертки;
    • бокорезы;
    • нож;
    • паяльник с припоем и флюсом;
    • переключатель;
    • кабель или провод;
    • Распределительная коробка.

    Подключение одной лампочки

    Схема подключения однопереключателя к лампочке предусматривает включение и выключение только одной. Большинство проводных соединений от электрического щитка, лампы и выключателя выполняется в распределительной коробке. Имеет два входных провода - фазный и нейтральный.

    Нулевой ввод сразу идет на контакт лампочки. Фаза сначала подключается к входу выключателя, затем обратно к коробке и, наконец, к контакту светильника. Его металлический корпус заземлен.Стыковка не так уж и сложна, хотя жилки легко перепутать.

    Подключение группы из двух и более ламп

    Схема подключения одноклавишного выключателя к двум лампам обеспечивает их одновременное зажигание.

    Лампы подключены параллельно: между собой два черных и два коричневых провода. Изгибы от точек контакта идут к распределительной коробке, где один из них подключается к нулевому проводу, а другой - к фазному проводу через выключатель. Соединение контактов ламп производится непосредственно на светильнике.При выборе выключателя важно, чтобы его номинал был не ниже суммарной мощности ламп.

    Подключение выключателя к розетке

    Если схема предназначена для соединения одноклавишного выключателя с розеткой, основные соединения выполняются в распределительной коробке.

    Сечение подводящего провода 2,5 мм 2 , как и положено для розеток. Приклад 10-15 см. Розетка подключается параллельно источнику питания, с таким же сечением жилы.

    Вход выключателя синфазен, а с выхода он подключается к одному из двух выводов светильника. Нейтральный провод напрямую проходит через коробку и подключается к другому контакту питания лампы. Здесь сечение проводки берется 1,5 мм 2 .

    Схема подключения выключателя одноклавишного прохода

    Включение света с 2-х и более мест позволяет легко выключить одну или несколько ламп при необходимости. Самая распространенная схема - подключение одноклавишного проходного переключателя.Снаружи он отличается от простого наличием стрелки на клавише вверх и вниз. На тыльной стороне у него один входной и два выходных терминала. Эти переключатели соединены друг с другом последовательно.

    Установка проходных выключателей представляет трудности для людей, не особо разбирающихся в электротехнике. Прежде всего, необходимо учесть различие в конструкции устройства, которое представляет собой выключатель для подачи тока на тот или иной вывод.Сборка следующая.

    1. Фаза подается на клемму 1 переключателя PV1 через коробку, а ее выходы 2 и 3 подключены к соответствующим выходам 2 и 3 PV2.
    2. Вход PV2 подключен к фазному выводу лампы. Нейтраль питания проходит непосредственно через коробку к другому контакту светильника.

    Правильность проверяется включением ее в сеть и произвольным переключением PV 1 и PV 2. При этом лампа должна последовательно зажигаться и гаситься.

    Перекрестный переключатель

    Для включения освещения более чем с 2 мест Требуются дополнительные перекрестные переключатели. При пересечении перекрестных устройств подключение одноклавишного выключателя света (схема ниже) позволяет управлять светильником с 3-х мест.

    Перекрестный переключатель имеет 2 входных и 2 выходных контакта. Одно переключение ключа закрывает или открывает сразу две линии питания. В связи с этим его называют переключателем.

    Важно! Перекрестный переключатель используется отдельно только для изменения полярности цепи.Для управления освещением он используется вместе с двумя проходами. Сборка производится следующим образом.

    1. Стандартный способ - собрать 2 PV.
    2. Между их контактами A и C перекрестный переключатель так, что при произвольном переключении любого устройства попеременно замыкается и размыкается цепь нагрузки. Для этого выходы A и C MF 1 должны быть подключены к перекрестным входам X и W, а его выходы Y и Z - к выходам D и F MF 2.

    Если вы включите аналогичные последовательно с перекрестным переключателем, количество точек управления освещением увеличится.

    Особенности подключения перекрестного переключателя

    Поскольку схема с перекрестным переключателем более сложная, при его установке необходимо учитывать следующее.

    1. Электромонтаж осуществляется четырехжильным кабелем.
    2. Сложные проекты требуют увеличения количества жил кабеля. Электрики предпочитают вместо сложной схемы собрать несколько более простых, более надежных.

    Монтаж системы освещения из 3-х мест

    1. Составление схемы.
    2. Заливка канавок под проводку и отверстий под арматуру.
    3. Крепежные аксессуары на стене. Короб подбирается с расчетом размещения 12 соединений и проводов от него в других системах.
    4. Установка станка в пульт управления и прокладка кабеля от него к распределительной коробке.
    5. Подключите нулевой провод к контакту лампы.
    6. Подключение фазного провода ко входу первого фотоэлемента и далее. Контакты переключателя подключаются через распределительную коробку.
    7. Подключение фазового вывода от последнего переключателя к контакту лампы.

    Заключение

    Простые выключатели позволяют управлять освещением из одной точки, а сквозным - из двух и более. Схема подключения одноклавишного переключателя к освещению лежит в основе всех остальных типов моделей. Внешне все переключатели похожи. Разница между ними определяется количеством выводов на тыльной стороне.

    Подключение однокнопочного переключателя проходного типа.Установка переключателя однокнопочного

    Благодаря этому устройству вы можете легко управлять своими лампами из двух разных мест. Если вы планируете использовать этот выключатель, то лучше всего установить его в коридоре или просторном коттедже. Схема подключения переключателя с одним ключом поможет осуществить этот процесс.

    Теперь посмотрим на схему подключения. переключатель петли с одним ключом. Также в этой статье вы сможете увидеть видеоурок, который позволит вам выполнить правильное соединение проводов.

    Этот переключатель нельзя использовать отдельно. В вашем доме должно быть как минимум два товара. Подключение проводов не занимает много времени и практически не отличается от.

    Ноль уйдет на лампу, а фаза на разрыв. Единственное отличие будет заключаться в том, что схема подключения будет иметь на выходе не одну фазу, а две. Выходные контакты нужно будет соединить переключателем, который на выходе может иметь один провод для подключения к люстре. Ниже мы разместили картинку, на которой вы можете увидеть коммутацию проводов в двух лампах.


    Мы уверены, что вам сложно понять эту информацию, и поэтому мы решили ознакомиться с электрической схемой одноклавишного переключателя. При необходимости можно почитать о.


    Как видите, два однокнопочных устройства на схеме должны быть подключены к одной лампе. Кабель должен иметь подходящий диаметр. Об этом вы можете узнать в нашей статье.

    Если у вас возникли проблемы с пониманием того, как подключиться, мы рекомендуем вам посмотреть обучающее видео ниже.После просмотра все встанет на свои места.

    Также следует помнить, что к одному светильнику можно подключить 3 или даже 4 выключателя. Сделав это подключение, вы можете легко включить свет с 3-х или 4-х точек. Для такого соединения нужно использовать крестообразные продукты, которые являются элементами промежуточной цепи. Ниже вы можете увидеть фото, на котором подробно описан этот процесс.


    Для удобства управления освещением и электроприборами в больших помещениях часто используют проходной выключатель.Такие устройства призваны обеспечить максимально комфортную работу потребителей электроэнергии. В частных квартирах их установка применяется для управления осветительными приборами на лестницах, в коридорах, спальнях и других местах, где может не хватить установки одного прибора для удобства включения света в комнате. Это часто связано, например, с необходимостью вернуться в противоположный конец коридора или встать с постели, чтобы включить или выключить свет в комнате.

    Альтернативой таким выключателям может служить устройство ,. Однако их использование связано с рядом существенных недостатков, таких как необходимость периодической замены батарейки пульта ДУ, а также ее возможная потеря.

    Чтобы понять, как подключить сквозной коммутатор, сначала необходимо понять его внутреннюю структуру и принцип работы.

    Конструкция устройства

    Классификация проходных выключателей напрямую зависит от их конструкции и функционального назначения.По количеству независимых коммутируемых электрических цепей такие устройства делятся на одноклавишные, двухклавишные и трехклавишные.


    Простейший сквозной переключатель - это изделие с тремя клеммами для подключения проводов, одна из которых является входом, а две - выходами. Рабочий контакт этого коммутационного устройства имеет всего два положения, в одном из них одна линия замкнута, а другая - в другом. Когда вы нажимаете кнопку переключения, ее контактная группа меняет свое положение, размыкая одну из цепей и одновременно замыкая вторую.Это позволяет управлять освещением одновременно из двух мест.

    Некоторые модели таких устройств также имеют промежуточное положение контакта, при котором оба они находятся в разомкнутом положении. Трехпозиционный переключатель относится к отдельной группе изделий со своими специфическими задачами и редко используется в схемах освещения.


    Другой тип устройств, предназначенных для управления электроприборами с трех и более мест, - это перекрестные переключатели.

    Их конструкция отличается тем, что имеет пару соединенных между собой контактов, переключение которых происходит одновременно при нажатии на клавишу.Такие изделия могут быть выполнены в трех- и двухклавишном исполнении. Они предназначены, соответственно, для контроля работы трех или двух групп потребителей.

    Электрические схемы

    Управление освещением двух, трех и более мест может быть реализовано по схеме, использующей сквозной переключатель, подключение которого является довольно простой задачей.

    Для управления освещением с двух мест необходимо использовать схему переключения, состоящую из двух таких изделий. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе.Данная схема может быть реализована при следующем соединении элементов электрической схемы.


    Как видно из рисунка, схема подключения проходных переключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего это напоминает подключение обычного двойного переключателя, однако есть принципиальное отличие, которое заключается в том, что в любом положении замыкающих контактов одна из двух переключаемых цепей замкнута.Таким образом, два переключателя составляют единую систему управления освещением.

    Данное техническое решение позволяет подавать напряжение на ввод потребителя электрической энергии путем изменения положения контактов любых двух коммутационных устройств.

    Переключатель проходного действия, схема которого показана на рисунке, позволяет управлять освещением с двух мест. На практике часто возникают ситуации, требующие использования более сложных устройств, обеспечивающих возможность управления работой.электрическая сеть из трех и более мест.

    Двойные или тройные, а также перекрестные выключатели могут использоваться для реализации различных схем управления потребителями электроэнергии.


    Порядок подключения

    Установить проходной выключатель не так уж и сложно. Это почти так же просто, как установка обычных коммутационных устройств.

    Последовательность подготовительных действий, которые необходимо произвести при его установке, такая же, как и при установке любых элементов:

    • Как правило, прокладка проводов для монтажа любых элементов электропроводки осуществляется при проведении масштабных ремонтных работ, включая прокладку кабелей в пазах, а также подготовку и установку монтажных коробок для выключателей. .Для надежного соединения контактов устройства с проводами они должны выступать не менее чем на 60 мм за край коробки.
    • Если работы по электромонтажу и установке монтажных коробок уже проводились, то их следует подготовить к установке выключателей. Для этого необходимо освободить концы всех проводов (их количество зависит от конструкции переключателя) от изоляции на 50-150 см.
    • Первое, что нужно сделать, это отключить напряжение на элементах электропроводки при помощи, установленной при входе в квартиру.Прежде чем приступить к выполнению каких-либо действий с элементами электропроводки, необходимо убедиться в отсутствии напряжения индикаторной отверткой или тестером.
    • Провода подключаются к клеммам по маркировке на корпусе изделия. В этом случае входящий провод обозначается буквой L (L1 и L2, если переключатель двухкнопочный), а исходящие - стрелками. Иногда на заднюю часть корпуса наносят схему подключения. Порядок подключения проводов значения не имеет, это можно делать в любом порядке.


    • Рабочая часть выключателя вставляется в коробку и фиксируется с помощью выдвижных полок или зажимов.
    • На передней панели устройства устанавливается пластиковая рамка.
    • Установите ключ (или ключи).
    • На последнем этапе необходимо произвести контрольное включение каждого устройства, чтобы убедиться в исправности цепи.

    Особенности подключения

    Основными особенностями подключения проходных коммутаторов являются:

    1. Количество проводов необходимое для их работы.Следует отметить, что от распределительной коробки, подходящей для такого устройства, трехжильный провод, один из трех его проводов подводится к переключателю с фазным напряжением, а два других являются отходящими проводами.
    2. Особое внимание следует обратить на порядок соединения двух переключателей на схеме друг с другом. Для этого необходимо использовать распределительную коробку. Однако на практике часто бывает целесообразнее проложить двухжильный кабель напрямую от одного устройства к другому, что позволяет значительно сэкономить.В этом случае от распределительной коробки к выключателю может идти только один провод вместо трех.

    Для управления освещением из трех и более мест с возможностью управления различными группами осветительных приборов следует использовать схему, включающую двухкнопочные проходные и перекрестные переключатели.


    На рисунке показана электрическая схема одной группы осветительных приборов, управление которой возможно с пяти разных точек. Первым и последним элементом представленного последовательного соединения является сквозной коммутатор.Количество перекрестных переключателей, которые могут быть задействованы в такой схеме, ограничено только соображениями практической осуществимости и простоты использования.

    Устройство перекрестного переключателя довольно простое. Он имеет две пары контактов, к которым подключается входящий и исходящий двухжильный провод. Нажатие на кнопку одновременно размыкает ранее замкнутые контакты и перекрестно замыкает их между собой. Это позволяет вам изменять состояние каждого из двух проводов, проложенных между сквозными переключателями, не нажимая ни одной клавиши на каком-либо из них.

    Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такой продукт в большинстве случаев имеет всего 4 контакта, что значительно упрощает процесс его подключения.


    Чтобы иметь возможность управлять одновременно двумя группами потребителей, необходимо использовать. Принцип их работы не отличается от уже рассмотренного, однако схема подключения, естественно, более сложная.

    Переключатель двухкнопочный допускается рассматривать как два отдельных устройства, помещенных в один корпус.


    Если необходимо управлять группами потребителей с трех и более мест, необходимо использовать двух- или трехкнопочные переключатели.

    Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Они устроены таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи.И все же стоит обратить внимание на цветовую кодировку проводов. По общепринятым правилам изоляция заземлителя окрашивается в желто-зеленый цвет, а нулевой рабочий - в синий. Фазный провод можно окрасить в любой цвет, но чаще всего используется изоляция черного или коричневого цвета.

    Что касается способа установки проходного переключателя, то, как и других устройств электропроводки, он может иметь внутренний или внешний метод установки. У каждого из них есть свои достоинства и недостатки, однако в большинстве случаев внутренний монтаж используется как более надежный, эстетичный и безопасный вариант.

    Пробираться по темным лестницам, испытывать страх и рисковать споткнуться - удовольствие сомнительное. А вот бесполезно горящие лампы в парадных светильниках, «накрученные» киловатты от которых увеличивают общий счет за электричество дома, вызывают раздражение. Чтобы можно было выключить или включить свет с нескольких точек, в ассортимент осветительной арматуры включен элемент, называемый «выключатель прохода».

    Переключатель или выключатель?

    Внешне этот элемент электрической схемы похож на выключатель - тот же корпус, одна или несколько клавиш, которые фиксируются в двух положениях.Однако его физическая сущность совершенно иная. Если автоматический выключатель разорвет цепь, переключатель контура переключит линии. Кинематическая схема переключателей и переключателей представлена ​​ниже.

    Это показывает, что основное различие между этими элементами - количество выходных линий. Как это влияет на построение схемы питания? Переключатель, имеющий биполярный контакт, размыкает или замыкает линию. Если пара переключателей такого типа подключена параллельно, то для прекращения подачи питания необходимо, чтобы оба были разомкнуты.Поэтому они не подходят для схем управления потребителями из разных мест.

    Сквозные переключатели подключены последовательно. Три полюса позволяют оставить одну из линий постоянно подключенной к сети. Следовательно, можно выбрать (включить или отключить), изменив положение контактов пары переключателей.

    Промышленность производит четыре типа проходных коммутаторов. Три из них различаются количеством клавиш, которое может быть одним, двумя или тремя. Таким образом можно управлять несколькими потребителями электроэнергии.Четырехклавишные модели отсутствуют. Просто потому, что каждому трехполюсному контакту нужны две выходные линии. Проложить более шести токоведущих жил технически сложно из-за увеличения размеров канала для их размещения и крайней запутанности схемы.

    Особым элементом этого семейства переключателей является перекрестный переключатель. У него есть один ключ и два подвижных контакта, и они работают одновременно. Его называют крестом для разворота линий, пересечения их. Еще одно отличие этого элемента - отсутствие терминалов, с помощью которых электроэнергия подается конкретному потребителю.Он переключается между двумя последовательно соединенными проходными переключателями, образуя промежуточную контрольную точку.


    Прямой переключатель. Электрические схемы

    Прежде чем приступить к рассмотрению основных типов схем подключения проходных выключателей, стоит остановиться на том, что они всегда подключаются последовательно.

    Подключение двух проходных выключателей

    Общим мнемоническим правилом построения проходных переключателей является их взаимное расположение: пара выходных контактов должна «смотреть» друг на друга.Это наглядно показано на схеме ниже.


    Из схемы видно, что при одинаковом положении клавиш некоторые из линий обязательно замыкаются, а также то, что обе они эквивалентны друг другу.

    Подключение нескольких параллельных потребителей \

    Сквозные переключатели с несколькими клавишами управляют несколькими потребителями энергии, подключенными параллельно друг другу. Схема подключения представлена ​​ниже.

    Обратите внимание, что входные клеммы первой распределительной коробки из распределительной коробки соединены друг с другом и подключены к одной и той же фазе. Подключение разных фаз к одному устройству не допускается!

    Промежуточная контрольная точка

    Для управления потребителями с трех или более точек перекрестный переключатель включается между проходными переключателями. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением переключателей на концах цепи. Схема подключения представлена ​​ниже.


    Количество промежуточных точек управления должно быть нечетным.Потому что два переключателя кроссовера возвращают систему в исходное положение.


    Для удобства установки на внутреннем корпусе выключателя шлейфа имеется мнемоническое расположение контактов. Чтобы ничего не путать, каждая пара соединительных и выходных линий для одного потребителя должна иметь одинаковый цвет диэлектрической оболочки.

    Управление освещением с двух мест - идея не новая, но активно используется в наши дни. Для его реализации используются переключатели.

    В чем разница между переключателем прохода и обычным переключателем?

    Если посмотреть на сквозной переключатель со стороны, то внешних отличий не обнаружишь. Существенное и единственное отличие таких переключателей от простых заключается в их конструкции.

    В обычном однополюсном переключателе с одним ключом конструкция имеет два контакта, фиксированный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается фиксированным контактом.Это замыкает электрическую цепь и подает напряжение на лампу. Существуют также конструкции двухполюсных одноклавишных переключателей, которые по сути выполняют ту же функцию, что и предыдущий. Его отличие заключается в том, что нулевой провод, идущий к лампе, обрывается аналогично фазовому проводнику. Это сделано для повышения безопасности.

    Рисунок 1. Схема подключения однополюсных и двухполюсных однополюсных выключателей

    Выключатель непрерывного действия имеет два неподвижных и один подвижный контакты.Подвижный контакт всегда замыкается одним из неподвижных. Когда вы нажимаете клавишу и переводите ее из одного положения, например «выключено», в другое положение - «включено», подвижный контакт также меняет свое положение, размыкаясь при закрытом контакте и замыкаясь при размыкании. То есть у проходного переключателя нет положения «выключено» и он работает не как переключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей его правильно называют выключателем. Например: «однополюсный одинарный клавишный переключатель в двух направлениях.Имейте это в виду, покупая переключатели для сборки схемы управления с двух мест.

    Кроме однополюсных выключателей бывают двухполюсные и даже трехполюсные.
    Для простоты понимания в этой статье мы будем использовать выражение «не переключатель», а «проходной переключатель», поскольку оно чаще используется людьми.

    Где применяется аналогичная система управления освещением?

    Наиболее часто рассматриваемая система управления освещением используется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных помещениях, то есть в помещениях, где две двери, одинаково служащие входом и выходом, в лестничных маршах. и другие места.Во всех этих случаях проходные выключатели устанавливаются рядом с дверью.

    Если говорить о жилых помещениях, то местом установки выключателей может быть, например, входная дверь в комнату и место на стене рядом с тумбочкой. В этом случае человек, вошедший в комнату, включит свет, нажав на проходной выключатель, расположенный рядом с дверью, а сидя на кровати, не вставая, сможет выключить его вторым проходным выключателем, расположенным рядом. к кровати.

    С помощью проходных переключателей можно управлять как одной лампой или лампой, так и их группой. Для каждого случая применяются проходные переключатели разных типов (одноклавишные, двухклавишные, трехклавишные). Основная цель, которую преследует человек при установке таких выключателей, - это удобство управления светом и снижение затрат на электроэнергию.

    Подключение одноклавишного переключателя

    На рисунке 2 представлена ​​принципиальная схема подключения проходных переключателей, предназначенных для управления одной лампой или одной группой ламп из двух удаленных друг от друга мест.Как вы, наверное, поняли, однополюсный проходной переключатель имеет два фиксированных и один переключающий контакт. На переключающий контакт одного из переключателей подается напряжение питания. Переключающий контакт второго переключателя подключается к лампе, а лампы, в свою очередь, подключаются к нулевому проводу питающей сети. Неподвижные контакты первого переключателя соединены двумя отдельными проводниками с двумя неподвижными контактами второго переключателя.


    Рисунок 2.Принципиальная схема подключения однополюсного однополюсного переключателя

    На схеме положение переключающих контактов обоих переключателей одинаковое, что соответствует, например, опущенному положению их ключей. Электрическая цепь разомкнута. Если нажать на клавишу первого переключателя и перевести его в поднятое положение, то переключающий контакт этого переключателя, соответственно, также изменит свое положение и замыкает электрическую цепь. По цепочке потечет электричество (направление тока указано стрелками), и лампа начнет светиться.Если теперь нажать кнопку второго переключателя и также изменить его положение, то цепь снова разомкнется и лампа погаснет.

    Для более наглядного представления того, как подключаются проводники, на Рисунке 3 показана электрическая схема подключения проходных переключателей. Зеленый кружок - не что иное, как распределительная коробка, внутри которой соединены провода. Кругляшки внутри коробки, это паяльные провода, выполненные в виде скрутки с сваркой, обжатые самозатягивающимися изоляционными колпачками, соединенные клеммами или винтовым соединением.Все остальное, думаю, понятно.

    Рисунок 3. Схема подключения однополюсных однополюсных проходных переключателей

    На следующем рисунке 4 показана компоновка оборудования и проводки. Подключение проводов в этом случае осуществляется в двух распределительных коробках. 1 установлен над выключателями 3 . Это сделано в целях экономии проводов. В случае установки одной распределительной коробки и сборки в ней схемы дополнительно от коробки до ближайшего выключателя к нам пришлось бы проложить еще два провода.Если провода питания были со стороны лампы 2 , то все соединения могут быть выполнены в одной коробке без дополнительных затрат на провод.

    Здесь: L - линейный (фазный) провод; Н - нулевой провод; PE - провод заземления.


    Рисунок 4. Пример исполнения схемы управления освещением из двух мест с помощью однополюсных однопозиционных переключателей

    Для лучшего понимания прочитанного советую посмотреть следующее видео:

    Подключение двухкнопочного переключателя

    Электрическая схема биполярного двухкнопочного переключателя аналогична электрической схеме однополюсного кнопочного переключателя.Отличие в том, что еще один набор контактов (еще один подвижный и два неподвижных) встроен в один корпус. Внешне двухкнопочный переключатель похож на обычный двойной.

    Назначение переключателей с двумя проходами - разделить одну большую группу ламп или светильников на две группы. То есть их работа похожа на работу обычного двойного выключателя, установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

    Двухклавишный переключатель подключается в соответствии со схемой, показанной на Рисунке 5.Направления токов указаны стрелками.


    Рисунок 5. Схема подключения двухкнопочного переключателя

    Рисунок 6. Схема подключения двухполюсного двухкнопочного проходного переключателя

    Управление освещением с тремя сиденьями и более

    Бывают случаи, когда необходимо включить свет в комнате не с одного-двух мест, а с трех, четырех и более. Для реализации такой схемы производители делают промежуточные выключатели (переключатели).Пример схемы управления с тремя местами показан на рисунке 7.


    Рисунок 7. Принципиальная схема подключения биполярных двухкнопочных проходных и промежуточных выключателей

    Как видно из схемы, промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.


    Рисунок 8. Схема подключения однополюсных однокнопочных выключателей и промежуточного выключателя

    Чтобы можно было включать и выключать свет, например, с четырех мест, установите еще один промежуточный выключатель. .Он размещается между одним из проходных переключателей и существующим промежуточным переключателем. По аналогии можно увеличить количество контрольных точек до любого значения.


    Рисунок 9. Принципиальная схема управления освещением с пяти мест

    Переключение коммутатора - проблема, с которой все мы рано или поздно сталкиваемся. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать при эксплуатации.

    На что обращать внимание при выборе выключателя


    Выключатели лучше всего покупать в специализированных магазинах, где ассортимент позволяет выбрать вариант, наиболее подходящий вам по функциональности и дизайну. Также в магазине можно найти качественные фирменные переключатели, например, одноклавишные переключатели Legrand.

    Приобретая выключатель для электромонтажа общего назначения на напряжение 250 В и нагрузку 10 А, убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на товаре должен быть знак качества страны-производителя. Если речь идет о переключателе, произведенном в Российской Федерации, это должен быть значок Ростеста.

    Обратите внимание на то, на какое напряжение и ток рассчитан переключатель. Например, переключатели с металлокерамическим контактом, содержащие серебро, будут надежно работать при токах до 4 А. Обязательно обратите внимание на количество цепей переключения и количество полюсов (однополюсные, двухполюсные или трехполюсные). Ну и, конечно же, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавиатура, откидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электрический провод. , для открытой или скрытой проводки электрической сети).

    Например, одноклавишный выключатель скрытой разводки отличается конструкцией, которая предусматривает подключение электрических проводов после того, как сам выключатель закреплен в розетке на стене. Таким образом вы убережете провода от чрезмерных перегибов.

    Выключатель одноклавишный открытой установки монтируется на деревянных подставках, к которым крепятся двумя винтами.

    Если вы планируете установить переключатель в месте, где внутрь попадает рисовая вода, обратите внимание на однокнопочные переключатели разбрызгивания.

    При выборе модели, которая лучше всего соответствует вашим характеристикам, обязательно проверьте мягкость клавиши. Для этого достаточно всего несколько раз «включить» ключ, при этом все должно работать достаточно плавно - ничего не должно скрипеть и цепляться. Напоследок обратите внимание на качество сборки.

    Переключатель однокнопочный


    Установка сквозного выключателя имеет смысл в тех местах, где обычное управление включением и выключением освещения неудобно и непрактично.В частности, речь идет о длинных коридорах, лестницах и т. Д. Как правило, в таких местах есть специальные однокнопочные переключатели, оснащенные тремя контактами, особая схема подключения которых реализована в виде переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами и не размыкается.


    При выборе проходного переключателя обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, предназначено ли устройство для скрытой или открытой проводки.Так что при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разные токи и, соответственно, могут выдерживать разные нагрузки.

    В чем разница между обычным переключателем и сквозным переключателем?

    Основным отличием проходного переключателя от обычного является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких переключателях. Работа переключателя непрерывного действия основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

    Схема подключения выключателя непрерывного действия:


    Схема подключения переключателя проводов:


    Отсюда основное преимущество проходных выключателей - возможность включения-выключения осветительной арматуры с двух и более точек.

    Как уже было сказано выше, проходные переключатели имеет смысл устанавливать в длинных коридорах и на лестничных клетках, например, на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а, поднявшись на второй этаж, выключить его.

    Также проходные выключатели можно установить в спальне - один у входной двери и один у кровати - или на садовых участках, когда есть необходимость в освещении дорожек в темноте.

    Инструкция по установке моноблочного выключателя:

    Установка переключателя однокнопочного

    Если вам необходимо заменить старый, вышедший из строя коммутатор, этот вид работ отнимет у вас довольно много времени и сложностей, как таковых при их выполнении не возникнет.Однако если речь идет об обустройстве новой сети в доме или квартире, то в этом случае работа будет более сложной. Ниже мы расскажем, как самостоятельно установить скрытые переключатели и переключатели счета.

    Монтаж распределительной коробки на одну группу освещения

    Перед установкой выключателя убедитесь, что электричество отключено.

    Если речь идет о создании новой схемы, и соответственно о необходимости проведения новой проводки, необходимо сразу для себя решить, будет она разомкнутой или замкнутой.Конечно, с открытой проводкой, которая проложена по поверхности конструкции (либо открыто, либо в специальной коробке) и проблем будет меньше. Для такой разводки подойдет накладная или, как их еще называют, выключатель открытого монтажа.

    Если не хотите, чтобы проводка была скрытой, то тут не обойтись без более объемных работ, в частности штенбения стен.

    Итак, в отличие от того, какую разводку решили проводить выключатель, это может быть как наружная установка, так и скрытая установка.В последнем случае выключатель монтируется в коробке, вмонтированной в стену. В первом - просто кладется на поверхность стены.

    Если вы проводите новую схему и планируете установить распределительную коробку на одну группу освещения с одноклавишным переключателем и светильник на одну группу ламп, то к ней необходимо подключить шесть проводов. Два провода на лампу, два - на выключатель и два питающих. Схема такой схемы будет иметь следующий вид:


    Когда все провода вставлены в распределительную коробку, определяем их омметром, проводами, питающими фазное напряжение индикатора и контрольной лампой.Определив провода, нейтральный рабочий провод (N) необходимо подключить к проводу светильника, подключенному к боковому контакту электроптарона, а фазный провод (L) - к проводу, идущему к выключателю. Остальные два провода соединены между собой.

    Установка скрытого выключателя

    Если вы хотите просто поменять переключатель, то во всех описанных выше работах, конечно, нет необходимости. Или, когда вы определили, где именно будет переключатель, и вывели на это место провода, вы можете установить сам переключатель.

    Установка однокнопочного выключателя скрытого монтажа подразумевает установку металлической или пластмассовой распределительной коробки, они также могут использоваться для полых или сплошных стен.

    Стандартный размер этой коробки - глубина 4 см и диаметр 7 см. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он намного безопаснее металла.

    Перед установкой откручиваем винты от монтажной коробки и выламываем заглушки отверстий для ее проводов. Чтобы ящик оставался безопаснее в нише стены, рекомендуется использовать алебастр.Ящики для пустотелых стен, например, из гипсокартона, крепятся скобами.

    Схема подключения переключателя однокнопочного:


    Подключите провода к коммутатору четырьмя способами, и не каждый из них считается безопасным:

    1. Проволока зажимается участком винта. Этот вид подключения наиболее опасен, так как в этом случае провод можно просто перерезать в процессе затяжки.
    2. Быстрозажимной метод предполагает установку проводов в отверстие при нажатии клавиши.Затем, когда ключ отпускается, он зажимается. Этот способ плох, потому что пружина постепенно теряет свои физические свойства во время работы переключателя, и поэтому сила зажима ослабевает, и контакт может начать нагреваться.
    3. Проволока прижимается к контактной пластине головкой винта.
    4. Последний метод наиболее надежен и заключается в прижатии проволоки пластиной, которая с помощью винта перемещает и зажимает проволоку.

    Итак, разобравшись, как подключить провода, можно приступать непосредственно к установке переключателя.Для этого аккуратно отверткой вынимаем ключ и замок, которым держится верхняя накладка. После снятия накладки выключатель ломается легко и просто.

    Удерживая провода в розетках, выключатель фиксируется в коробке саморезами или специальными рычагами.

    Установка выключателя


    Процесс установки выключателя аналогичен скрытому, с той лишь разницей, что нет необходимости делать стены и устанавливать монтажную коробку.Единственный минус внешнего одноклавишного переключателя - размер.

    В целом весь процесс установки такого переключателя сводится к разметке будущих отверстий для крепления, сверлению, установке дюбелей и собственно подключению проводов и креплению переключателя к стене.

    Вот и весь простой процесс установки одноклавишного переключателя. Как видите, если речь идет просто о замене старого переключателя на новый, процесс установки настолько прост, что вы можете справиться с этим самостоятельно, не вызывая электрика.Если речь идет о создании новой схемы и установке новой распределительной коробки, то, конечно, из соображений безопасности лучше обратиться за помощью к специалисту.

    Включите трехпозиционную электрическую схему. Как работает однокнопочный переключатель? Набор для работы

    Выключатель и выключатель - сегодня важная функциональная деталь в каждом доме, без которой сложно представить любую комнату. Иногда начинающих электриков путают в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (так как есть еще два типа переключателей).Не говоря уже о простых покупателях, которые пытаются смонтировать сами или купить необходимые устройства для дальнейшей установки. В этой статье мы постараемся пролить свет на разницу между переключателем и переключателем.

    Итак, выключатели и переключатели используются для коммутации цепей электрического освещения и бытовой техники. Внешне они тоже выглядят одинаково, разница только в количестве контактов с тыльной стороны. Но переключатель предназначен для размыкания одной цепи, а переключатель для переключения между цепями.Переключатель используется для управления светом из одного места, переключатели также служат для управления светом из двух или более мест, а «сквозные» переключатели используются для управления из трех и более мест.

    Выключатель - это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

    Переключатель - это устройство с тремя (или более) контактами.В состоянии «Вкл.» Замыкает первый и второй контакты, а в состоянии «Выкл.» Замыкает первый и третий контакты. Фактически, переключатель всегда включен, либо в одном, либо в другом. Отсюда и название «Switch» - переключение с одного контакта на другой.
    Если в переключателе используются только два контакта, он будет работать как переключатель.
    Одно из самых популярных применений переключателя - управление освещением с двух мест. Для управления освещением понадобится всего два переключателя, а для управления освещением с трех и более мест не обойтись без использования промежуточных (перекрестных) переключателей.

    Промежуточный (также известный как перекрестный) переключатель - это устройство, которое переключает две отдельные линии крест-накрест (то есть, если до перекрестного переключения фаза шла вправо, а ноль - влево, то они поменяются местами. при переключении). Внешний вид промежуточных переключателей ничем не отличается от обычных переключателей.

    Обычно используется для управления освещением из трех и более мест. Этот переключатель называется «крестиком», потому что когда вы переключаете его, он похож на пересечение линий.«Промежуточное звено» называется за то, что оно находится в схеме переключения, когда работа с трех и более мест находится в промежутке между «двухсторонними переключателями».

    Технические характеристики выключателей Legrand Valena
    • Подпружиненные ножки механизмов снабжены универсальными винтами и надежно скрыты, что упрощает установку и предотвращает повреждение рук об острые кромки при установке.
    • Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку проводов в монтажную коробку и подводку к ней.
    • Механизм выключателя петли надежно закреплен на металлическом суппорте в четырех точках.
    • На задней стороне проходного механизма расположен специальный маркер для измерения длины зачистки кабеля.
    • Четкая маркировка и схемы подключения на механизмах розеток и выключателей делают процесс правильного подключения простым и понятным.
    • Он имеет мощные клеммы, способные надежно удерживать как алюминиевые, так и медные кабели.
    • Быстрое и безопасное подключение кабеля с помощью автоматических клемм - автоматических клемм для подключения выключателей и выключателей, расположенных под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
    • Простая центровка нескольких механизмов подряд - металлический оцинкованный суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопозиционную раму.
    • Возможность замены подсветки без демонтажа механизмов.
    • Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 переключений.
    • Автоматический выключатель гарантированно переключает 10 А при 230/250 В ~.

    Для удобства пользователей, особенно в помещениях с большой площадью: спортивные или концертные залы, длинные коридоры, хорошо иметь возможность выключать и включать свет из разных мест.Это избавит от лишних переходов из одного конца комнаты в другой.

    2-позиционный переключатель

    Схема подключения двухкнопочного проходного переключателя легко решает эту проблему; он позволяет устанавливать выключатели в двух или более местах, откуда можно управлять освещением.

    Устройство и принцип работы

    В основе функциональности и практичности двухкнопочного проходного переключателя лежат принципы работы однокнопочного переключателя резерва.

    Практически в одном корпусе собраны два однокнопочных проходных переключателя, что значительно расширяет его возможности и всю схему подключения.

    Принцип разворота контактов остался прежним: на переключателе две входные клеммы, 4 выходных, всего 6 шт.

    Клавиши отмечены стрелками, при нажатии на которые включается или выключается свет. Схема собрана так, что свет можно выключить нажатием любой клавиши на переключателях.В каком положении находятся клавиши проходного переключателя, значения не имеет. Возможности двухклавишных проходных переключателей позволяют создавать разные варианты схем управления освещением из двух или даже трех мест.

    Управление с двух мест

    Два двухклавишных кнопочных переключателя в схеме расположены в разных местах, работают автономно в двух направлениях, управляя разными группами осветительных приборов.

    Схема очень удобна для длинных туннелей, коридоров, лестничных маршей.Неважно, с какой стороны вы войдете, вы всегда можете включить свет, а на другом конце выключить на выходе.

    Места установки двухкнопочных проходных переключателей выбраны, логично их устанавливать на разных концах объекта. Монтажные отверстия диаметром 72 или 80 мм высверливаются специальной коронкой с острыми или алмазными зубьями в бетонных или кирпичных стенах, в зависимости от выбранного корпуса переключателя.

    В отверстия вставляются металлические или пластиковые ящики цилиндрической формы (подзетники).Если проводка внешняя, корпус переключателя крепится к стене дюбелями и шурупами.

    По всей длине помещения, на потолке или стенах установите две группы осветительных приборов. Это могут быть люстры, дешевые лампы или бра. Соединения выполняются по параллельной схеме, поэтому при выходе из строя одной лампы остальные продолжают работать. От них к распределительной коробке проложите провода, для схемы достаточно двух проводов в кабеле.

    Согласно требованиям EI (Правила электромонтажа) в целях безопасности светильники заземляются.Все современные светильники, люстры и другие приборы оснащены клеммой заземления.

    Поэтому кабель лучше прокладывать с тремя жилами:

    • L - красная фаза;
    • Н - нулевой рабочий провод синего или черного цвета;
    • заземляющий провод желто-зеленой окраски.

    Конструкция двухконтурного проходного переключателя предусматривает 6 клемм для подключения проводов, поэтому от каждой коробки под переключателями до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки. изоляция и подключение проводов.

    Двухконтактный переключатель подключения

    Распределительная коробка AT Необходимо совместить 7 кабелей:

    • 4 выключателя;
    • 2 из световых групп;
    • 1 кабель питания.

    21 - провод, все разведено на 8 пин. Требуется сделать выключатель по указанной схеме.

    Схема управления двухточечным освещением

    Требование, чтобы провода соответствовали цвету по назначению L; Н, заземление, можно выполнять только на участках силового кабеля и осветительных группах.На промежутках от выключателей до распределительной коробки они невозможны, в этом случае используются любые провода.

    Поэтому надо быть очень внимательными, чтобы определить нужный провод. Используйте мультиметр в режиме набора номера. Один провод в распределительной коробке останется неиспользованным - от переключателя с правой стороны.

    Изолируйте его концы и оставьте его в качестве запасного или вставьте в заземляющий контакт.

    Офис в трех местах

    В этой схеме используются те же элементы, что и для управления переключением с 2 точек, плюс кроссоверный двухкнопочный переключатель.Устанавливается в любой удобной точке помещения по схеме между двумя двухкнопочными переключателями.

    Перекрестный двухкнопочный переключатель по конструкции и принципу действия состоит из двух двухкнопочных переключателей в одном корпусе. Его можно заменить двумя двухкнопочными переключателями, но практичнее использовать заводской в ​​одном корпусе.

    В этой модели один общий ключ настроен на двухклавишный переключатель, который синхронизирует переключение контактов двух линий.На выводах перекрестного переключателя перемычки установлены таким образом, чтобы позволить току течь в правильном направлении.

    Перекрестный переключатель

    Двухкнопочные переключатели

    Extreme подключаются к поперечному четырехжильному кабелю. Схема работает следующим образом: рабочий ноль запускается сразу на две группы освещения. Фаза поступает на оба входных контакта первого двухклавишного переключателя шлейфа.

    Независимо от положения клавиш, ток проходит на 2 из четырех входных контактов перекрестного переключателя через перемычку на вход второго проходного переключателя.На данный момент положение клавиш 2-го переключателя определяет прохождение тока к одной из групп освещения.

    Если группа горит, достаточно изменить положение ключа любого из переключателей в этом ряду, чтобы разорвать цепь питания. Аналогично с включением: необходимо изменить положение любой клавиши в этой строке, и цепочка восстановится.


    Трехточечная схема управления освещением

    Конструкции проходных выключателей существенно расширяют возможности коммутации цепей освещения.Они универсальны, могут использоваться как обычные переключатели с одной клавишей или как переключатели с двумя клавишами.

    В качестве недостатка можно отметить стоимость: они дороже простых моделей выключателей. Поэтому рекомендуется использовать их по прямому назначению в схемах с постоянным управлением освещением из нескольких мест.

    Как подключиться. Видео

    Ознакомиться с особенностями подключения шлейфового переключателя вы можете на видео ниже.Соблюдение разработанной технологии поможет избежать непредвиденных последствий в будущем.

    Представленные схемы, фотографии и информация, содержащаяся в тексте, позволят желающим разобраться в принципах работы двухкнопочных проходных переключателей, понять рациональность практических схем применения и их использования, овладеть методом самостоятельной работы. установка систем управления освещением из нескольких мест.

    Это даст возможность не связываться с профессиональными электриками и существенно сэкономить при электромонтажных работах в собственном доме.

    Ранее использование проходных выключателей было целесообразно только из-за особенностей планировки комнаты или пространства, когда необходимо было установить светильник, который можно регулировать из разных мест. Теперь он служит еще и тем, что обеспечивает удобство и комфорт, облегчает жизнь. Для управления лампой с нескольких точек понадобится схема включения выключателя с 3 мест. Так как же именно он лежит в основе управляемых переключателей на 5, 6 и более мест.

    • Схема установки
    • Пример освещения
    • Пошаговое руководство по установке

    Где используется система с тремя переключателями?

    Переключатель оборудования с управлением из трех разных точек обеспечивает практичность.Исчезает необходимость переходить комнату или длинный коридор, чтобы включить или выключить свет.

    Пример расположения проходных выключателей в спальне

    Подобную разводку рационально использовать для двора или приусадебного участка. Они вышли из дома, включили свет, пошли в выключенный дом. Они пошли дальше, пошли к другому объекту.

    Например, в комнате несколько кроватей. Первое устройство будет у двери, второе - у одной стороны, третье - у второй стороны кровати.То есть, чтобы выключить свет, вставать не нужно.


    Или осветить проем лестницы, чтобы не подниматься и не спускаться в темноте. Один выключатель устанавливается сначала внизу, затем посередине, а третий в конце, наверху лестницы.

    Удобно использовать подключение с 3-х мест в подъездах. На первом этаже зажгли лампу, на втором-третьем - выключили. Это экономит энергию.

    В вытянутых коридорах и проемах важно устанавливать выключатели на трех точках, с несколькими входами в разные помещения.В начале коридора включили посередине или выключили в конце.

    Схема управления светильником применяется как в одном помещении, так и на большом пространстве.

    Такую систему освещения можно использовать даже в проходных комнатах. В одной комнате включили, прошли по комнате, в другой выключили. Удобно и экономично.

    Схема установки

    Для установки осветительного устройства, которое можно включать и выключать из трех разных мест в комнате, требуется электрическая схема для трех сквозных выключателей.


    Схема состоит из распределительной коробки, светильников, выключателей, проводов. Источником света может быть освещение - лампа накаливания, энергосберегающая, светодиодная. Монтаж освещения предполагает использование выключателей. Они бывают нескольких видов: проходные и перекрестные. У проходного переключателя больше названий - реверсивный, резервный, лестничный. Установить такой выключатель сложнее, чем установить простой.

    Для управления освещением с 3-х мест необходимы 2 проходных переключателя и 1 перекрестный переключатель.

    Внешний вид устройства резервного копирования напоминает одноключевое устройство. Переключатель в любом положении ключа не замыкает электрическую цепь подключения, а переключает контакты. Механизм переключения в автоматическом выключателе находится посередине контактов.

    Чтобы сэкономить на электричестве, читатели рекомендуют Электроэнергетический ящик. Ежемесячные платежи будут на 30-50% меньше, чем были до использования экономики. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребление тока.Электроприборы потребляют меньше электроэнергии, что снижает затраты на ее оплату.

    Есть одна клавиатура и два переключателя прохода клавиатуры. Двухклавишный переключатель состоит из двух отдельных клавиатур в одной и имеет шесть контактов.

    Основным преимуществом лестничных выключателей является то, что свет можно регулировать с разных точек.


    На схеме показаны сквозные переключатели с одной кнопкой. Эти устройства одинаковые. У них есть три контакта. К ним подключена фаза.На первом 1 контакт - для фазы и 2 контакта для промежуточных проводов. На третьем приборе наоборот - 1 контакт подключен к промежуточному проводу, а 2 - к выходной фазе.

    Конструкция посередине называется перекрестным переключателем. Тумблеры соединены электрическими проводами, а между ними кроссовер, имеющий четыре контакта. Два провода для каждого переключателя.

    Когда какой-либо из тумблеров замыкает промежуточный провод, загорается свет.Цепочка замкнута, и свет гаснет при изменении состояния ключа.

    Важно! Соблюдайте технику безопасности. Проверить отсутствие напряжения с помощью индикатора отвертки! Будьте осторожны при работе с электроинструментом.

    Принцип перекрестного разъединения

    Перекрестный переключатель аналогичен обычной клавиатуре, с той лишь разницей, что внутри имеется четыре клеммы. Крест назван в честь двух электрических линий, которые он переключает, они объединяются в крест.

    Перекрестный переключатель одновременно отключает первый и второй переключатели, а затем синхронно их соединяет.От этого движения контактов свет загорается и гаснет.

    Совет! Обратите особое внимание на правильное соединение концов электрических кабелей, иначе вся система не будет работать.

    Количество точек может быть разным, но чем их больше, тем сложнее переключение в распределительной коробке. Необходимо четко обозначить провода при проводке, чтобы не перепутать.

    Пример освещения

    Необходимое оборудование и материалы

    • Выключатели света
    • Монтажная коробка
    • Лента электроизоляционная
    • Клеммы
    • Отвертки крестовые и обычные
    • Нож установочный
    • Бокорезы
    • Плоскогубцы
    • Ключи
    • Электрический кабель

    Если в комнате уже проведена проводка, и вам необходимо установить резервные коммутаторы, то вам необходимо или открыть прокладку кабелей.

    Для того, чтобы проделать пазы, понадобится пробойник и стенорез. Еще нужен алебастр. Он скрепит форель.

    При открытой установке требуется распределительная коробка, она крепится к стене с помощью гофры.

    Пошаговое руководство по установке

    Концы всех кабелей подведены к монтажной коробке и соединены клеммами. Ноль идет к лампе.

    Для оснащения выключателя управлением с 3-х мест необходимо иметь навыки и точную схему подключения.Его наличие дает возможность провести правильную и качественную систему освещения. И на его основе можно легко создавать более сложные схемы освещения.

    Проходов созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и ​​других местах. Устанавливаются между этажами при спуске в подвал, у дверей комнат, имеющих несколько входов. Находясь в своем доме, удобно менять подсобные помещения. Или управляйте фонарями на крыльце и на участке.Пропускной переключатель позволяет управлять освещением из разных мест, избавляя людей от неудобств. Это также экономит электроэнергию.

    Обычный переключатель содержит ключ на два положения и пару контактов. К ним подключаются провода. Напротив, встроенный переключатель проходного переключателя состоит из трех контактов: одного общего и двух переключающих. Каждый из них также связан проводом. Для управления освещением с нескольких мест, например с двух, требуется коммутационный аппарат на 4 контакта.Вдобавок к каждому из них должны быть подключены по одному проводу. Таким образом, можно управлять не только освещением, но и любыми другими электрическими приборами, хотя монтаж схемы усложняется.

    Как работает однокнопочный переключатель?

    Принцип работы таков: перекидной контакт размыкает одну цепь, а одновременно замыкает другую. Схема подключения выключателя непрерывного действия всегда находится на его обратной стороне. Один из контактов общий (1), а два других - перекидные (2, 3).Из двух таких устройств, расположенных в разных местах, можно собрать наиболее простую и распространенную схему управления лампой с двух разных точек.

    Клеммы 2 и 3 переключателей PV1 и PV2 соединены между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 - к светильнику. Другой конец лампы подключается к нулевому проводу питания. Как работает схема проходного переключателя, проверяется включением. Для начала подается напряжение.В этом случае лампа последовательно загорается или гаснет при независимом переключении любого из переключателей. При разрыве цепи одного из них цепь перестает работать. Но в то же время готовится к включению еще одна линия.

    Как подключить простейший сквозной коммутатор?

    Перед установкой нарисуйте схему всех подключений.

    Первый набор (РК). Будет собрано и подключено все провода. Отсюда идет питание. Для этого используется трехжильный кабель 3 х 1.Укладывается 5 мм. Чаще всего встречается на всех схемах подключения. Здесь два провода питающие, а третий - на заземление электроприборов. Дополнительно устанавливаются 2 субплаты, на которых будут размещаться переключатели. От каждого стекла и от светильника проложены трехжильные кабели в РК.

    После того, как все провода и кабели уложены, выполняются подключения. Сначала провод L-фазы подключается между выходом автомата и входом PV1 (№ 1).Затем соответствующие выходные контакты (2-2, 3-3) переключателей соединяются между собой. Далее они устанавливаются в нижнюю пластину. Два вывода патрона лампы подключены к входу ПВ2 (№1) и синей жиле нейтрали от ПКП. Если автомат биполярный, он питается от его выходного контакта; если однополярный, с нулевой шиной. Конец заземляющего провода заизолирован. Или он соединен с корпусом лампы, если он металлический.

    Когда все подключения выполнены, в патрон ввинчивается лампочка.Затем проверяется схема выключателя включением автомата в пульте. Лампа может сразу же загореться. Или после включения PW1 или PW2. Вы можете получить его, если нажмете кнопку любого из переключателей. Важный! У переключателей нет фиксированных положений включения и выключения.

    Кросс-коммутатор

    Подключение концевых выключателей в трех местах требует установки дополнительных устройств кросс-коммутации. Он состоит из 2-х одноклавишных устройств с внутренними перемычками, собранных в одном корпусе.

    Перекрестный переключатель (ПП) устанавливается между двумя обычными.Применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления с четырех точек нужно добавить в схему еще одно такое устройство. Подключать плату к перекидным контактам проходных выключателей следует так, чтобы создать исправную цепь питания лампы.

    Сложные контактные группы требуют большого количества проводов и соединений. Желательно собрать несколько простых схем. Они работают надежно и просты в эксплуатации.Примечание! Все основные подключения выполняются в распределительных коробках. Никакого скручивания питающих проводов делать нельзя.

    Какую модель выбрать?

    Какой переключатель использовать, в первую очередь зависит от типа проводки. Для открытых выбрана накладная модель. Под скрытой потребностью подозетники. Следует подбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить одинаковый внешний вид обычного и перекрестного переключателей. Приборы поворотные, клавишные, рычажные, сенсорные. Контакты подбираются под соответствующую нагрузку.Переключение должно быть легким. Устройства должны быть надежно закреплены.

    Установка трехточечной системы коммутации

    Для этого необходимо выполнить следующие действия:

    1. Нарисуйте схему соединений.
    2. Разметить и продолжить штробы и изъятия для проводки и коробки.
    3. Установить раздаточные детали. Их подбирают больших размеров, чтобы можно было сделать внутри 12 соединений.
    4. Комплект подозетники.
    5. Пропустите кабель от экрана к соединениям.
    6. Подсоедините провода к переключателям и клеммам в коробках. Пометьте провода. Схему собирать последовательно, с проверкой соединений.
    7. Установите переключатели на свои места.

    Подключение проходных двухкнопочных переключателей

    Устройство состоит из 2-х одноклавишных независимых переключателей. Они собраны в одном футляре. Работаем по такому же принципу закидывания контактов. Но при этом входов 2, а выходов - 4. Разница в том, что 2 переключателя расположены в разных точках.Их ключи работают с разными приборами.

    Установка двухкнопочных переключателей для управления с двух мест

    Последовательность действий должна быть следующей:

    1. Составлена ​​схема, без которой сложно произвести подключения.
    2. Установить распределительные коробки и подозетники.
    3. Установлено 2 группы освещения.
    4. Трехжильные кабели прокладываются из расчета подключения к 6 контактам каждого переключателя и к лампам.
    5. По схеме кабели подключаются в распределительной коробке, к патронам и к выключателям.

    Двухкнопочный переключатель прохода можно заменить четырехкнопочной клавиатурой. Но это будет иррационально. Чем больше потребуется распределительных коробок, тем выше будет потребление кабеля.

    Управление два из трех мест

    Двойной клавишный переключатель кроссоверный. Устанавливается в комплекте. То есть в нем также есть два двухкнопочных концевых выключателя, если вы хотите управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

    Установка выглядит следующим образом:

    1. Не хватает стандартной коробки диаметром 60 мм для монтажа схемы.Следовательно, его размер должен быть больше. Или нужно последовательно установить 2-3 штуки. обычный.
    2. Для подключения выполнено 12 проводных соединений. Для этого понадобится прокладка на 4 трехжильных кабеля. Здесь необходимо правильно провести разметку жил. Каждый из двух контактов имеет 6 контактов и 8 перекрестных контактов.
    3. Pv1 подключает фазу. После нужно произвести необходимые подключения. На тыльной стороне устройства изображена схема двухклавишного проходного переключателя. Он должен быть правильно совмещен с внешними подключениями.
    4. ПВ2 подключается от светильников.
    5. Четыре выхода PV1 подключаются к входам кросс-переключателя, а затем его выходы подключаются к 4 входам PV2.

    Вывод

    Проходной переключатель удобен. Не требуется лишних ходов по лестнице и длинным коридорам, чтобы включить или выключить лампочку. Иногда это просто необходимо. Кроме того, благодаря быстрому переключению экономится энергия. Важно правильно выбрать устройства и правильно выполнить электрические соединения.

    Переключатель проходной, он же - переключатель. Некоторые называют это переключателем. Алгоритм его работы однозначно определяется именем. Переключатель обеспечивает соединение одного общего контакта с тем или другим из двух вариантов. Редко, но есть еще и трехклавишные переключатели.

    Следует отметить, что цены на проходные выключатели в последнее время зачастую даже ниже, чем на обычные выключатели того же производителя (например, это относится к Legrand).

    Поэтому многие продавцы перестают покупать переключатели, предлагая вместо них переключатели. На самом деле, в этом нет ничего плохого. Просто используйте два из трех контактов переключателя - общий и один из альтернативных. И внешне такие устройства похожи.

    Управление освещением с двух мест

    Использование выключателей позволяет организовать включение и выключение нагрузки (обычно - освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в схеме, состоящей из двух противоположно соединенных переключателей (подключены альтернативные контакты), изменение положения любого из переключателей сразу вызывает включение или отключение общих контактов.


    Рисунок 1

    Для обычного переключателя состояние «включено» и «выключено» определяется положением ключа. Для цепочки из двух переключателей при любом фиксированном положении ключа одного переключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого переключателя.

    Основная проблема при установке проходных выключателей - это очень точное определение назначения всех контактов установленных устройств. Принципиальная схема та же Конструктивно устройство может быть реализовано самыми разными способами.

    Все три контакта могут находиться на одной стороне механизма, могут быть распределены в любой точке в любом сочетании. Выключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric ...).


    Пример расположения проходных переключателей на рисунке (рисунок 2)

    Если принципиальная схема использования переключателей для управления светом с двух мест выглядит очень простой, то реальное соединение с помощью соединительных коробок требует особой осторожности.

    Как показано на рисунке, к цепи подключены как минимум два двухжильных и два трехжильных провода.

    Схема подключения двух выключателей с разных мест (рисунок 3)

    При использовании двухкнопочных переключателей количество подходящих к ним проводов увеличивается вдвое.

    Трехточечное управление освещением

    Если вы внимательно посмотрите на следующую картинку, вы увидите, что вы можете управлять освещением из трех мест и, в общем, из любого количества мест. Для этого нужно только вставить дополнительное устройство в промежуток между нашими простыми переключателями.

    Это устройство называется перекрестным (или промежуточным) переключателем.Если вы внимательно посмотрите на рисунок 4, становится ясно, что это устройство состоит из двух сквозных переключателей, между которыми устанавливается механическое соединение.


    Рис. 4. Подключение из трех и других точек

    С одной стороны, двухпроводная линия от первого переключателя в цепи подключена к общим контактам обоих переключателей, которые являются частью промежуточного переключателя. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.


    Рисунок 5. Пример расположения 3 переключателей

    В результате имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого переключателя «как есть», либо после переключателя линии меняются местами («крест», отсюда и название). Таким образом, у нас есть устройство, выполняющее функцию, аналогичную тому, которое выполняет первый или последний переключатель в схеме.


    Рисунок 6

    В состоянии, показанном на рисунке, цепь замкнута.Его можно открыть, изменив состояние любого из переключающих устройств.

    Монтаж такой схемы (схемы подключения см. На рисунках) сложен только по количеству подключаемых проводов. При использовании в нем одной распределительной коробки необходимо соединить в двух точках (скрутка, клеммные разъемы) два двухжильных, два трехжильных и один четырехжильный провод. Для такого количества проводов и соединений необходима распределительная коробка достаточного размера.

    Ситуацию можно несколько облегчить, если использовать дополнительную распределительную коробку (как показано на следующем рисунке).


    Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

    Переключатели двухкнопочные

    Все рассмотренные устройства доступны в двухклавишном исполнении. Схема подключения двухкнопочного проходного переключателя Legrand представлена ​​на рисунке 8. Следует отметить, что двухкнопочные переключатели выполнены в виде комбинации двух переключателей, установленных в механизме напротив друг друга.


    Рисунок 8

    При монтаже таких устройств необходимо очень внимательно разбираться в назначении всех контактов.

    Вообще говоря, использование двухкнопочных переключателей встречается довольно редко. В этом случае количество коммутируемых проводов увеличивается вдвое по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отметили, что количество проводов и соединений в таких схемах далеко не маленькое.

    Несколько слов об использовании проходных и промежуточных коммутаторов. Прежде всего, они удобны в помещениях и на площадках, размер которых большой, а вход и выход находятся далеко друг от друга.Этот прием удобно использовать для освещения дорожек в саду, прихожей или крыльце дома, очень часто их применяют для управления светом на лестнице многоэтажного дома.

    Для управления освещением из большого количества точек использование проходных и промежуточных переключателей является надежным методом, но очень дорогостоящим с точки зрения расхода проводов и трудоемких коммутационных работ.


    Рисунок 9

    В этом случае более приемлемо использование бистабильных (то есть имеющих два стабильных состояния) реле.Для управления такими реле используются импульсные сигналы от кнопок (переключатели без фиксации положения). Сигналы от всех таких кнопок подключены к бистабильному реле параллельно.


    Рисунок 10. Бистабильное реле

    Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством точек управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, установленного на DIN-рейку в коробке. Основным недостатком данной схемы является то, что бистабильное реле можно купить, как правило, только в специализированной компании.

    Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

    Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

    В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить переключатель света для управления световой точкой с помощью одностороннего или одностороннего переключателя.

    В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

    Прежде чем переходить к деталям, мы должны показать основную конструкцию и рабочий механизм одностороннего переключателя , который показан на рис. Ниже:

    Конструкция и работа одностороннего SPST (однополюсного однополюсного) переключателя

    Ниже приведен простой пошаговое руководство со схемой и схемой подключения, которое показывает , как подключить выключатель света для управления лампой / лампой из одного места с помощью одностороннего или одностороннего переключателя?

    Требования:

    • Однопозиционный переключатель (SPST = однополюсный, сквозной) x 1 Нет
    • Лампа (лампочка) x 1 Нет
    • Короткие отрезки кабелей x 3 Нет

    Процедура :

    Это похоже на последовательную схему i.е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к выключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и его положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, выключатель S 1 должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.

    Подключение переключателя света

    На рисунке ниже показаны принципиальные схемы и схемы подключения переключателей света, которые показывают , как подключать переключатель света?

    Как подключить выключатель света

    Также обратите внимание, что цвета домашних проводов могут отличаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к переключателям и электроприборам от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасности), который не показан на рисунках выше.

    Полезно знать:

    • Выключатели и предохранители должны быть подключены через линию (под напряжением).
    • Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
    • Для такого типа подключения проводки требуется меньше проводов и кабелей.

    Предупреждение:

    • Электричество - наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
    • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
    • Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
    • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
    • Прочтите все инструкции и предупреждения и строго следуйте им.
    • Свяжитесь с лицензированным электриком или энергоснабжающей компанией, прежде чем вносить какие-либо изменения в подключение электропроводки.
    • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Соответствующие учебные пособия по установке электропроводки:

    Учебное пособие «Сделай сам»: как подключить коммутатор к электрическому шнуру

    Как установить выключатель на шнур лампы


    Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме отключения его!), Может быть, переключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

    Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую запись нашего блога «Как зачистить и подготовить тканевые шнуры для проводки». С использованием Обтянутый тканью электрический шнур - отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому устройству!

    Пошаговая инструкция - Присоединение тросового переключателя:


    1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель - это не , завершающий соединение через горячие провода, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

    Горячий провод будет ЧЕРНЫМ или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное - нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

    Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона - горячая, ребристая - нейтральная.


    2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к приспособлению? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.


    3) Для скрученных шнуров обрежьте горячий провод в центре того места, где должен располагаться переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать.


    4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешнюю виниловую оболочку прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения

    • Pro Совет: Мы рекомендуем эти переключатели для шнуров с круглой и оплеткой, они имеют большее отверстие, что облегчает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

    5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить переключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.

    Одноклавишный проходной выключатель схема подключения: Как подключить проходной выключатель с 2х и более мест

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Scroll to top
