Обозначение дверей на чертежах по ГОСТу в разрезе: как выполняется маркировка

Содержание

В любом здании одним из самых важных элементов является дверь. Поскольку строительный рынок предлагает большое разнообразие в выборе моделей, то, соответственно, обозначение дверей разных конструкций на чертежах по ГОСТу отличается, это же касается и маркировки. Очень важно, чтобы обозначение установленных моделей было правильно нанесено на схеме.

Условные обозначения дверей на чертежах согласно ГОСТу

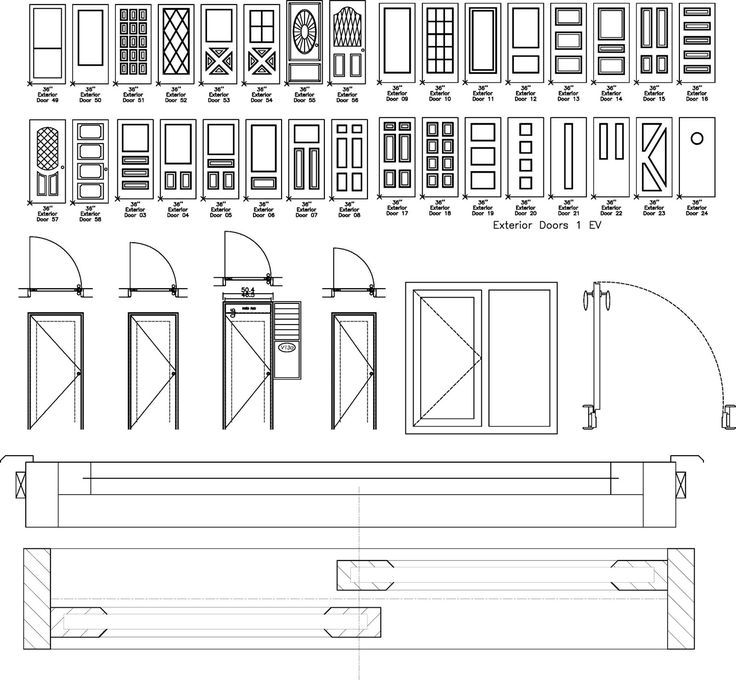

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

Такое обозначение двери на чертеже должно присутствовать во всех схемах. Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

  • Основные линии должны быть толщиной не больше 0,8 мм;
  • Надписи над обозначениями пишутся шрифтом №7;
  • Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Основные типы изделий

Маркировка дверей различной конструкции на чертежах по ГОСТу имеет следующую расшифровку:

  • «Г». Состоит из одного или двух полотен и монтируется внутри здания. Изделие может собираться с коробкой, порожком и обкладками;
  • «О». Похожи по своему типу с предыдущим вариантом, но дополнительно могут иметь стеклянные вставки;
  • «К». Маятниковый тип, где дверь качается. Конструкция в основном состоит из двух полотен и с отсутствием порожка;
  • «У». Входной тип изделия с усиленной рамой и полотном. Устанавливается при входе в частный дом или квартиру.

Маркировка конструкций

Как обозначаются двери различных конструкций на чертежах понятно, а теперь стоит разобраться с маркировкой. Компании по производству дверей изготавливают полотна различных размеров и это же в обязательном порядке должно быть указано в чертежах и маркировке.

Согласно ГОСТу, производитель указывает размеры полотна для того проема, для которого оно предназначено и это же указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неравные по ширине и тогда около дверей на чертеже по ГОСТу указываются дополнительные буквы «П» и «Л», что означает правое и левое полотно. Также если конструкция оснащена порожком, то это обозначается в виде буквы «П».

Дополнительные обозначения

Все условные обозначения дверей для внутренней установки на чертежах по ГОСТу расписаны, а вот что касается наружных конструкций, то здесь могут присутствовать следующие обозначения:

    1. «С» − служебная;
    2. «Н» − Изделие тамбурного типа или входные;
    3. «Л» − Лазовая или люковая модель.

Если около дверей на чертеже по ГОСТу указана одна из перечисленных букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.д. переносятся немного дальше.

Во время маркировки цифры обычно указываются на третьей позиции как на чертеже межкомнатных, так и входных конструкций. И в том, и другом случае цифры указывают на размер проемов. Как уже упоминалось, после них могут идти сразу же буквы, которые обозначают какие-либо второстепенные характеристики модели двери. Кроме вышеперечисленных, могут быть еще и следующие:

      • «Т» − трудносгораемая дверь;
      • «С» − сплошное заполнение модели;
      • «Ц» − имеет сплошное внутреннее заполнение, оснащена цилиндровым замком и порожком;
      • «Щ» − щитовая модель;
      • «П» − правая створка или порожек;
      • «Л» − левая створка;
      • «В» − влагостойкое полотно.

Если дверь металлическая, то в разрезе на чертеже ее штрихуют прямыми параллельными линиями с уклоном в 45 градусов, а вот расстояние между штрихами будет зависеть от масштаба плана. Если изделие деревянное, тогда его штрихуют круговыми линиями, то есть так, как идут волокна в дереве, показывая, таким образом, настоящее расположение слоев древесины в полотне.

Пример обозначений на чертежах

Стоит на примере показать, как проводится расшифровка информации на чертежах деревянных конструкций:

      • ДК 24-19. «Д» указывает на то, что изделие является дверью, а «К» — качающийся тип. Первая цифра 24 означает высоту проема в 24 дм, а 19, соответственно, ширину в 19 дм;
      • ДО 24-15П. Двупольная правая дверь с порожком, а буква «О» означает, что конструкция стеклянная, либо с небольшими стеклянными вставками;
      • ДГ21-7ЛП. Изделие состоит из одного левого полотна, с порожком. Предназначено для высоты проема в 21 дм и ширины 7 дм.

Чертеж – это не просто рисунок с изделием, но и схема, где содержатся все данные для производства и эксплуатации. Для его разработки потребуется большой опыт инженера, чтобы правильно произвести обозначение раздвижных, распашных или складных моделей дверей на чертежах, указать все технические характеристики и прочее.

  • Что включает маркировка?
  • Как маркируется стеклопакет по ГОСТ?
  • Для чего могут примениться обозначения?
  • Условное обозначение открывания окон

Маркировка пластиковых окон содержит в себе исчерпывающую информацию об изделиях. Если уметь ею пользоваться, ни один продавец не сможет вас обмануть, вы сумеете подобрать максимально соответствующее всем вашим требованиям изделие, при этом не переплатив за него и точно зная, какими особенностями оно обладает. Такое знание может пригодиться, если вы покупаете окна с рук без какой-либо документации.

Что включает маркировка?

Правильная маркировка пластиковых окон несет в себе следующую информацию:

  • Какое использовано стекло и насколько оно толстое.
  • Какая ширина у воздушной камеры (расстояние между стеклами).
  • Каким видом газа наполнен стеклопакет (аргон, воздух и т.д.).

Виды и толщина стекла обозначаются следующим образом:

  • M – это обычные стекла, не имеющие никаких дополнительных свойств.
  • K – такое стекло имеет более твердое покрытие, защищено от мелких повреждений, его покрытие низкоэмиссионное.
  • F – продукцию получают по особой флоат-технологии, она считается более прочной и лучше держит тепло.
  • I – маркировка стеклопакетов пластиковых окон, стекла которых имеют мягкое низкоэмиссионное покрытие.
  • PI – на стекло нанесена энергосберегающая пленка.
  • S – это окрашенное в массе стекло.

Расстояние от стекла до стекла может доходить до 36 мм. Самое минимальное значение – 6 мм. Для того чтобы узнать, какой газ находится в воздушной камере, наносится на раму маркировка стеклопакетов пластиковых окон. Узнать, какой газ внутри, можно по следующим значениям:

  • Если внутри стеклопакета находится сухой воздух, ставится пробел.
  • Ar – встречается достаточно часто и значит, что в стеклопакете аргон
  • реже встречается обозначение Kr – это криптон и SF6 – гексафторид серы.

Маркировка может выглядеть, например, так – 4 M – 16 – 4 M: это означает, что перед вами однокамерный стеклопакет, имеющий два обычных стекла, расположенных друг от друга на расстоянии 16 мм. Заполнена конструкция сухим кислородом. Если стеклопакет двухкамерный, но с теми же параметрами, его маркировка будет выглядеть так: 4M -16-4M -16-4M. Если камера наполнена, например, аргоном, маркировки окон из ПВХ будет выглядеть следующим образом: 4M – 16Аr – 4м.

Маркировка стеклопакета внутри

Как маркируется стеклопакет по ГОСТ?

Существуют и другие виды обозначения, кроме приведенного выше. Маркировка стеклопакетов по ГОСТ имеет иные значения:

  • Уд – ударопрочные конструкции.
  • С – покрытые солнцезащитной пленкой.
  • Ш – предназначены для защиты от шума.
  • М – морозостойкие, пригодны для использования в северных районах страны.
  • Э – маркировка энергосберегающих стеклопакетов.

Число камер в стеклопакете и его тип обозначаются следующими буквами:

  • СПО – стеклопакет с одной камерой.
  • СПД – двухкамерный.

Каждый вид стеклопакета имеет свои особенные обозначения:

  • М 0,1,2 обозначает марку стекла. Чем цифра меньше, тем стекло лучше.
  • У – если стекло имеет узор.
  • А – стекло армированное.
  • Если оно полированное прибавляется буква п, например, Ап – это армированная полированная конструкция.
  • Р1А- Р5А означает, насколько стекло прочно по отношению к ударам. Чем цифра больше, тем материал прочнее.
  • Р6В – устойчивость к ударам.
  • См-6 – обозначает уровень безопасности, чем больше цифра, тем лучше.

Буквенное обозначение зависит от того, ГОСТ перед вами или импортная маркировка стеклопакета, расшифровка которой тоже проста логически. Кроме этого, обозначение часто пишется на планах, может включать в себя и то, в какую сторону открываются створки, иную полезную информацию.

Для чего могут примениться обозначения?

Обозначение открывания окон на чертежах довольно полезно: оно помогает рассчитать, в какую сторону и каким образом будет открываться конструкция, продумать, куда можно будет поставить мебель, а где она будет мешать. Если масштаб небольшой, то обычно обходятся без этих значений, при масштабе меньше 200 к 1 они могут применяться, будучи нужными чаще не строителям, а дизайнерам.

Современные технологии позволяют добиться четырех способов открывания, к ним относятся откидной, поворотно-откидной, поворотный и параллельно-сдвижной метод. В зависимости от того, какой выбран способ открывания для конструкции, будет выведено и обозначение на план. Кроме этого, для определенного типа окон требуется определенная фурнитура, так как именно от нее зависит, как будет двигаться створка и какие дополнительные функции у конструкции в целом.

Виды открытия окон

Согласно ГОСТ, фурнитура может иметь следующие обозначения

  • УП – для поворотной.
  • УПО – поворотно-откидной.
  • УО – откидной.
  • ПС – параллельно-сдвижной.

Фурнитура поворотно – откидная

Маркировка фурнитуры для пластиковых окон помогает определить, какая именно фурнитура подойдет и какие она имеет функции. У разных производителей маркировка может отличаться, поэтому нужно брать в расчет марку, подбирая товары. Существует фурнитура предназначеная для защиты окон и пластиковых дверей от взлома, она отличается конструкцией и прочностью, имеет отдельные обозначения:

Это европейский стандарт DIN V ENV 1627, можно ознакомиться с ним более подробно отдельно. В зависимости от нумерации различается степень надежности фурнитуры.

WK1 не позволяет отжать створку руками, но не может противостоять лому. WK2 имеет более совершенные противовзломные конструкции, благодаря чему нельзя отжать створку, пользуясь ломом или другими металлическими инструментами. WK3 – самая высокая степень защиты. Окна с такой фурнитурой практически невозможно открыть с уличной стороны.

Фурнитура может отличаться и по классу в зависимости от того, на какой вес она рассчитана:

  • I класс – выдерживает массу створки до 50 кг.
  • II класс – до 80 кг.
  • III класс – выдержит нагрузку до 130 кг. Она чаще всего применяется для массивных конструкций большого размера.

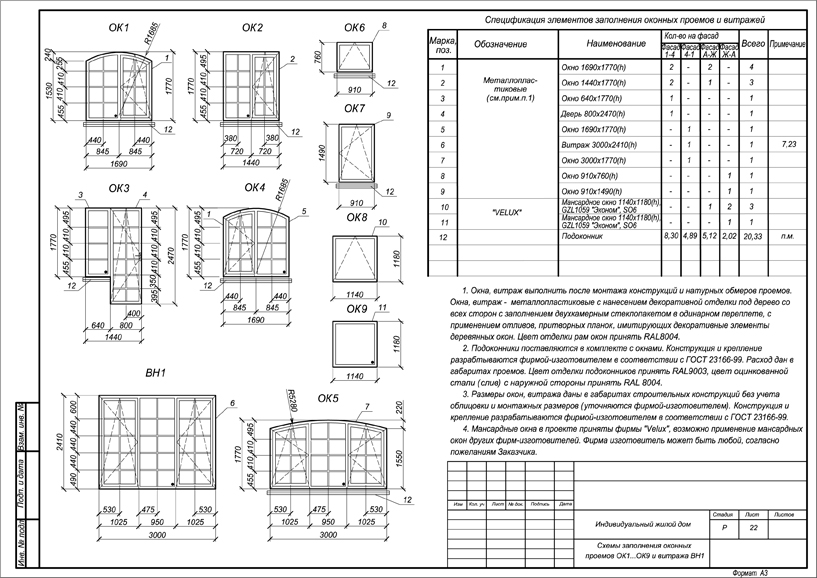

Маркировка окон на плане может включать не только маркировку самих окон, которые требуется установить, но и то, какая на них должна быть фурнитура, так как она ставится отдельно и может докупаться по требованиям к конкретному помещению.

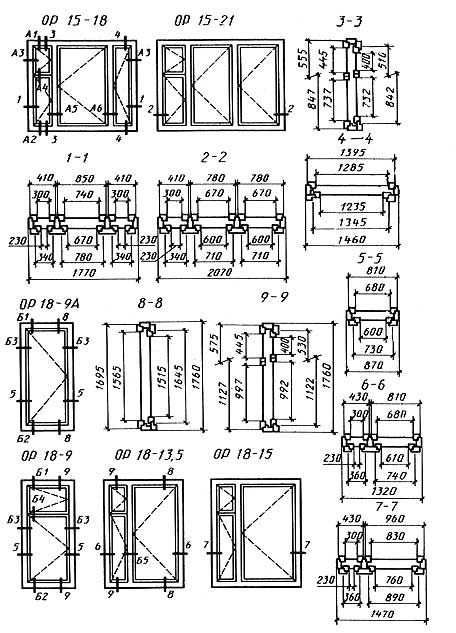

Условное обозначение открывания окон

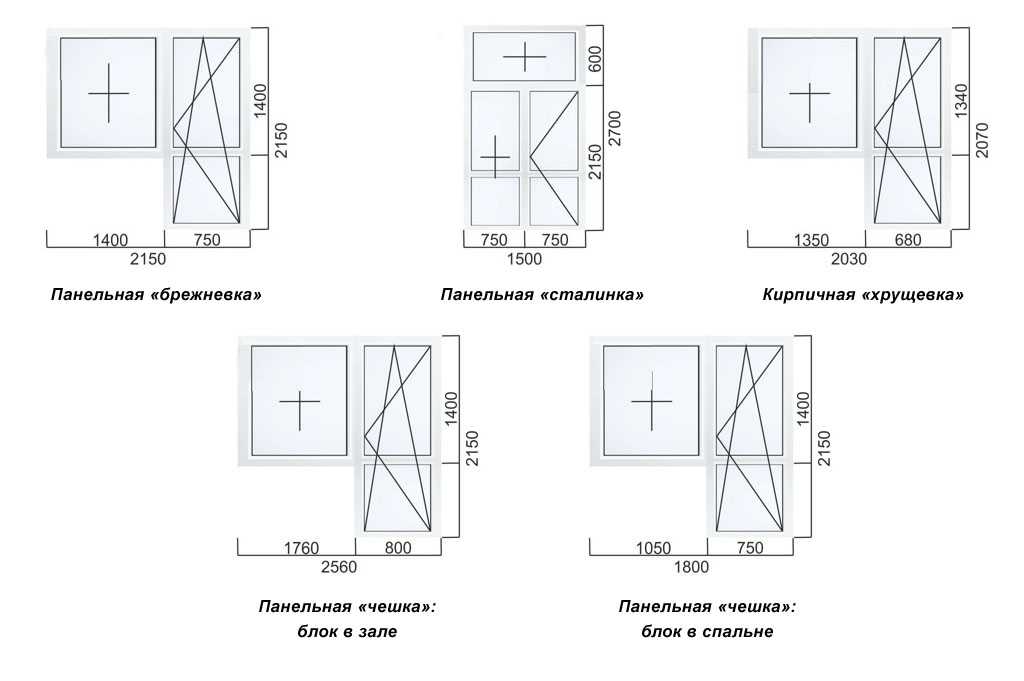

ГОСТ требует, чтобы окна, открывающиеся тем или иным образом, имели строго определенные значения. Это помогает не только уже по рисунку понять, какая продукция перед вами, но и использовать обозначения для составления технической документации. Обозначение открывания окон выглядит так:

  • Штриховая линия обозначает, что створка открывается внутрь.
  • Сплошная линия значит, что створка открывается наружу.

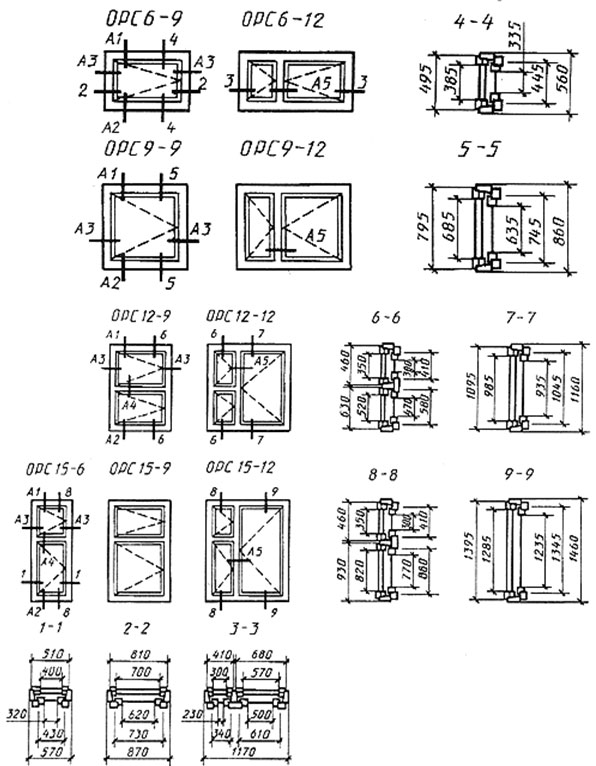

Разные обозначения открытия окон на чертежах

Стоит отметить, что для проектов маркировка окон на чертежах весьма важна, так как она помогает сориентироваться в планировке, рассчитать, какая расстановка мебели будет наиболее удобной, куда лучше направить открывание дверей. Типовые проекты обычно предусматривают открывание оконных конструкций внутрь помещения. Наружу могут открываться только те окна, которые расположены на первом этаже, обращены к пожарной лестнице или выходят на балкон. Если окно оборудуется створками, фрамугами, форточками.ю это также должно отображаться на плане, в том числе и то, на какую сторону они будут открываться.

Зная, как читается маркировка, вы легко сможете сориентироваться в любом плане, кроме этого, при покупке пластикового окна всегда будете точно знать, что за продукция перед вами, какой она имеет стеклопакет и какими техническими характеристиками обладает.
