Опалубка перекрытий: виды, элементы, монтаж

Май242019

Монолитное строительство, которое приобретает широкую популярность в последние годы, нуждается в горизонтальных элементах для создания пола и плит перекрытий. Большие размеры и сложности в транспортировке часто вынуждают производить плиты перекрытий непосредственно на рабочей площадке. Для создания монолитных плит требуется специальное оборудование – опалубка перекрытий. Технология применения такой опалубки позволяет организовать производство плит на месте их установки.

Горизонтальные плиты перекрытий подвергаются высоким деформационным нагрузкам на изгиб, поэтому к формообразующей опалубке предъявляются повышенные требования прочности. Опалубочные формы должны выдерживать значительные деформационные нагрузки, легко монтироваться и безопасно разбираться на рабочей площадке. Их конструкция и технология литья обязаны обеспечивать высокое качество производства, а также безопасные условия работы персонала. Чтобы избежать дополнительных затрат, опалубку под перекрытие производят разборную, с возможностью использовать ее повторно на других строящихся объектах.

Особенности конструкции и виды опалубки перекрытий

Формы для отливки плит перекрытия представляют собой горизонтально размещенные щиты, установленные на прочных опорных стойках. При этом применяется:

• Рамная конструкция для перекрытий, установленная клиновых лесах;
• Опалубка на объемных стойках, подходящая для отливки перекрытий небольшой площади на высоте более 4.5 м;
• Конструкция на телескопических стойках для перекрытий на высоте до 4.5 м, к которым предъявляются повышенные требования качества и соблюдения точных параметров литья.

По типу технологии использования конструкции могут быть стационарными или переставными. Применение несъемной опалубки увеличивает прочность монолитного перекрытия и его прочностные характеристики.

Детали конструкции

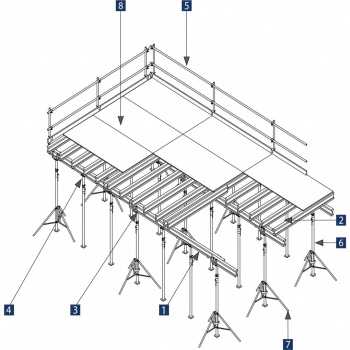

В перечень элементов опалубки перекрытий, из которых собирается формообразующий каркас, входят:

• Горизонтальные щиты, которые изготавливаются из влагостойкой фанеры, плит полистирола и пр. ;
• Вертикальные щиты, устанавливаемые для создания бортов и выполнения перекрытия требуемой толщины;
• Стойки, которые поддерживают монолитное перекрытие;
• Треноги, являющиеся опорами для стоек;
• Продольные и поперечные балки, закрепляемые в унивилках.

Элементами опалубочной конструкции также могут служить домкраты, устанавливаемые у основания стоек. С их помощью производится выравнивание опорных стоек по высоте.

Правила монтажа

Установка опалубки перекрытия производится с учетом расчетной нагрузки, которая будет действовать на конструкцию и проектных параметров. Проведение расчетов параметров опалубки перекрытий и допустимых нагрузок лучше доверить квалифицированным специалистам, так как от качества их проведения будет зависеть прочность строящегося объекта. Также учитывается, что для стандартного перекрытия толщиной 200 мм:

• Продольный шаг стоек соответствует 2 м;
• Ряды располагаются на расстоянии 0.25 м;
• Поперечные брусья устанавливаются точно под углом 90 градусов с шагом 62. 5 см, при этом расстояние от стойки до стены не должно быть меньше 0.25 м.

Строительство перекрытия выполняется после возведения колонн перекрытия и несущих балок, а также сооружения при необходимости выравнивающей подложки в основании пола. Монтаж выполняется в точной последовательности:

• Устанавливается первый ряд стоек, на который набивается верхний продольный брус для крепления к стене;
• Основание выравнивается на полу с помощью подкладок или домкратов. Стойки выравниваются с помощью отвесов;
• Последующие ряды формируются по аналогичным правилам;
• После установки поперечных брусьев без фиксации и проверки их горизонтального уровня, между стойками формируются диагональные раскосы;
• Укладка щитов из влагостойкой фанеры производится с учетом точного расположения швов на продольных брусьях;
• Установка боковых щитов.

По окончании монтажа выполняется проверка прочности и степени жесткости конструкции, проверяются крепления, осматривается палуба. При выявлении щелей производится их устранение для предотвращения протекания бетонного раствора.

Демонтаж опалубки рекомендуется выполнять после полного застывания бетона от стен к внутренним частям конструкции. Элементы опалубочной конструкции можно начать разбирать через 3 — 7 дней, в зависимости от температуры окружающей среды. Продолжение строительных работ допускается не менее чем через 20 дней после строительства плиты перекрытия.

Читайте также:

Опалубка перекрытий | Опалубка Эксперт

Новые статьи:

Все статьи

Опалубка потолка для заливки бетона

Компания «Опалубка Эксперт» предлагает в аренду различные виды опалубки потолка строительным организациям …

Опалубка для частного дома

Компания «Эксперт» предлагает арендовать опалубку для частного дома в Москве, Московской области. …

Всегда в наличии:

• Съемная металлическая опалубка по низкой цене за м2 с доставкой;
• Разборно-переставные щиты для работ по строительству монолита фундамента;
• Профессиональная многоразовая опалубка межэтажных перекрытий на выбор;
• Алюминиевая переставная бу опалубка недорого в отличном состоянии;
• Комплектующие элементы, универсальный крепеж опалубочных систем;
• Стоимость аренды строительных товаров в каталоге уточняйте по телефону.

Быстро и дешево оформить прокат опалубки (смотрите прайс-лист) можно у наших менеджеров.

Поскольку монолитное малоэтажное строительство пользуется все большей популярностью, становится актуальным вопрос об устройстве опалубки для перекрытий (пола). Опалубки перекрытий могут иметь различную конструкцию и различаться по множеству других параметров.

Опалубка перекрытий на телескопических стойках

Ниже будет подробно рассмотрено, какие существуют горизонтальные опалубки перекрытий, чем они различаются между собой, в чем состоят их конструктивные особенности и как проходит процесс монтажа.

Разновидности конструкций опалубки перекрытий

Если высота потолков составляет 3,5 метра и более, специалисты рекомендуют воспользоваться услугами организаций, предоставляющих опалубку в аренду. Либо, если средства позволяют, можно приобрести инвентарные опалубки промышленного производства.

Опалубка перекрытий на телескопических стойках

Горизонтальные опалубки представляют собой горизонтально расположенные щиты на мощных опорах. Существует несколько типов таких изделий:

• Рамные на чашечных или клиночных лесах;
• На объемных стойках — подходят для небольших площадей, характеризуются простотой монтажа и дешевизной;
• На телескопических стойках с адаптируемой длиной  — один из наиболее удобных вариантов, позволяющий получить идеальное горизонтальное расположение.

Опалубка перекрытий на объемных стойках

Для изготовления горизонтальных деталей опалубки первых двух видов используются простые строительные леса определенного вида. Эти типы опалубок иногда называют «объемными», поскольку в них вертикально лежащие и горизонтально стоящие элементы образуют единую систему. Таким образом, можно обустроить потолок высотой до 5 метров.

Конструкция деревянной опалубки перекрытий

Деревянные опалубки перекрытий

Опалубка из древесины — наиболее распространенный и доступный по цене вид. Она имеет ряд преимуществ:

• для горизонтальной опалубки подходят мягкие лиственные породы дерева — нет необходимости покупать дорогие хвойные пиломатериалы;
• возможно использование стропильных систем;
• в целях экономии можно использовать материалы, уже бывшие в употреблении.

Ниже перечислены элементы горизонтальной опалубки:

• Щиты для удержания бетона. Изготавливаются, главным образом, из фанеры, однако это не единственный вариант. Подойдут любые влагостойкие листовые материалы: например, шифер и металлический профнастил. Неплохим вариантом будет ламинированная фанера: этот материал совсем не боится воды и, кроме того, к нему меньше пристает бетон, чем к обычной фанере, что упрощает последующий демонтаж.
• Стойки — изготавливаются из бруса большого сечения.
• Балки — предназначены для распределения продольной нагрузку на стойки.
• Раскосы — распределяют давление между вертикальными балками.

Для деревянных стоек также понадобятся подложки — они нужны для качественного выравнивания. Как материал для палубы можно использовать доски толщиной до 50 миллиметров. Без подложек не удастся добиться гладкой поверхности потолков, не нуждающейся в черновой отделке.

Что нужно учесть перед монтажом деревянной опалубки

Установка горизонтальных балок и стоек

Прежде чем начинать установку опалубки перекрытия, необходимо выполнить некоторые расчеты. Для этого разработана специальная программа «Монтаж горизонтальной опалубки» для компьютера. Без точных расчетов все труды по установке опалубки пойдут насмарку, поскольку давление не будет равномерно распределено по опорам.

Для толщины конструкции до 20 сантиметров необходимо ориентироваться на следующие показатели:

• Продольное расстояние между стойками — 2 метра;
• Расстояние между рядами —, 25 сантиметров;
• Поперечный брус необходимо укладывать перпендикулярно, с шагом 62,5 сантиметра, оставляя не менее 25 сантиметров от стены до стойки.

Монтаж опалубки перекрытий: инструкция

Установка телескопических стоек

Установку начинают после устройства бетонных балок и колонн перекрытий, несущих основную нагрузку (если они предусмотрены в строительном плане). Если пол в здании недостаточно ровный или не соответствует другим требованиям, необходимо постелить подложку из досок, учитывая, что на каждой доске будет стоять как минимум одна опора.

• Устанавливается первый ряд стоек, к ним крепится верхний продольный брус.
• Брус прикрепляется к стене.
• Основания стоек укрепляют, при необходимости подкладывая доску толщиной 5 сантиметров. Стойки выставляются по отвесу.
• Аналогично создается следующий ряд.
• По окончании установки рядов поперечные брусья укладывают без креплений или прибивают, выдерживая шаг в 60 см. Разборку конструкции можно облегчить, если использовать распорки без жестких креплений.
• Конструкцию проверяют на горизонтальность поперечных брусьев, и обустраиваются раскосы — специальные «диагональные» бруски между стойками.
• Проводится укладка влагостойкой фанеры. Листы надо раскроить так, чтобы швы находились точно на продольных брусьях. Фанера укладывается также без крепления.
• Проводится монтаж боковых щитов.

Установка объемных стоек

После сборки необходимо тщательно проверить жесткость и прочность конструкции, крепления, днище палубы, устранить найденные щели для предотвращения протекания бетонного раствора.

Когда монтаж опалубки перекрытия закончен, можно приступать к вязке армокаркаса. Чтобы предотвратить промерзание бетонного перекрытия, сначала нужно выложить кирпич по периметру.

Демонтировать опалубку можно через неделю, летом можно приступить к разборке уже через три дня. Однако строительные работы можно возобновить только через 3 недели. Демонтаж начинают со стороны стен, поскольку они представляют собой опору, а на второй день можно приступать к разборке центральной части.

Техника безопасности и нюансы монтажа опалубки перекрытий

Ниже представлены несколько советов, которые облегчат процесс работы. В первую очередь необходимо соблюдать требования техники безопасности: пользоваться только исправным инструментом, работать в спецодежде со средствами индивидуальной защиты.

Во время выравнивания стоек запрещается подкладывать под них кирпич — можно использовать только доски. Края перекрытия должны немного заходить за край стены, несущей поперечной балки или колонны как минимум на 15 сантиметров. При устройстве многоярусных конструкций запрещается работать одновременно на нескольких ярусах.

При потолках высотой более 5 метров используются специальные леса. Нахождение людей и складирование стройматериалов на готовой палубе категорически запрещено. Перед началом устройства армокаркаса на палубу можно уложить полиэтилен — тогда фанера сохранит свое исходное состояние после демонтажа.

Использование телескопических стоек значительно ускоряет работы. Такое оборудование производится во всех областях и регионах. Советуем купить стойки, уже бывшие в употреблении — эти недорогие и простые конструкции в несколько раз уменьшают время установки, а после демонтажа их можно продать практически по цене покупки — этот товар всегда востребован. Есть и специальные стойки-«домкраты», имеющие высоту до 5 метров и выдерживающие нагрузку до 2 тонн.

Установка монолитной опалубки не представляет особой сложности. Если строго соблюдать правила и указанные выше советы, вы получите прочную и надежную опалубку.

Стойка для опалубки телескопическая

При появлении технологии монолитного строительства и ее развитии появились приспособления, значительно удешевившие …

Инвентарная опалубка

Для возведения монолитных конструкций используются различные виды опалубки. Это напрямую влияет на …

Крепежные системы для опалубки

При сборке опалубочной системы применяются определенные комплектующие. Эти дополнительные элементы должны обеспечить …

Опалубка перекрытий: характеристики

Для монтажа монолитных перекрытий используются опалубочные системы. Это комплекс взаимосвязанных элементов, которые …

Размеры балки для опалубки

Строители при сооружении монолитных конструкций часто пользуются несколькими видами опалубочных комплексов и …

«Летающие столы» — опалубка перекрытий

В монолитном строительстве используется множество разновидностей опалубочных систем. Выбираются они по принципу …

Вес опалубки перекрытия

Вес опалубки в сборе — важный показатель, который обязательно учитывают при разработке …

Винтовые стойки для опалубки

Винтовая стойка — это один из основных компонентов конструкции, которые используются при …

Монолитное перекрытие своими руками

Современные строительные технологии позволяют возвести монолитное сооружение непосредственно на месте его расположения. …

Комплект опалубки перекрытий

Опалубка — конструкция, которая собирается из горизонтальных и вертикальных элементов с использованием …

Нагрузка на стойку

В процессе установки монолитных перекрытий большое значение имеют опорные стойки. Исходя из …

Состав опалубки перекрытий

Изготовление монолитного перекрытия сопряжено с рядом трудностей и требует достаточно высокого уровня . ..

Опалубка для межэтажных перекрытий

Для монтажа межэтажных перекрытий используется несколько разновидностей опалубки. Выбирается конструкция в зависимости …

Рамная опалубка

При выборе опалубки для монтажа монолитной плиты, первым делом, руководствуются такими значениями …

Виды опалубки перекрытия

Опалубка перекрытий представляет собой комплекс последовательно скрепленных элементов, таких как: стойки, ригели, …

Опалубка под монолитное перекрытие

Уже давно технология монолитного строительства используется во многих областях строительства, поскольку доказала …

Опалубка для перекрытий

— MEVA США Опалубка для перекрытий

— MEVA США

---

---

Нажмите, чтобы открыть поиск по сайту

---

Позвоните нам:
+1 937 328 0022

Подпишитесь на нас:

---

США

Основным приоритетом компании MEVA является предоставление строителям и разработчикам инновационных решений в области опалубки.

Адреса MEVA

Выберите свой регион:

Вернуться к началу

Вся наша команда экспертов строительной отрасли и специалистов по опалубке стремится разрабатывать системы опалубки перекрытий, которые являются экономичными, надежными, безопасными и простыми в использовании. Таким образом, наши клиенты могут каждый раз получать максимальную экономию и превосходные результаты. Если вы ищете надежные и экономичные решения по опалубке для всех типов бетонных плит, MEVA — это имя, на которое вы можете положиться.



Общие сведения о системах опалубки перекрытий

Опалубка перекрытий бывает двух основных типов: обычная и модульная. Традиционная опалубка для плитных выработок изготавливается из деревянных балок, которые соединяются с незакрепленной облицовкой и подпорками. Модульная опалубка, напротив, состоит из панелей или рам со встроенной облицовкой.

Опорные системы и/или подпорки поддерживают опалубку перекрытий, и их можно опускать в процессе снятия или распалубки. Балки удаляются вместе с элементами опалубки для использования в следующем цикле заливки.

Как и в случае с любой опалубкой, выбор правильной системы опалубки для перекрытий может существенно повлиять на выполнение и ход вашего строительного проекта. По этой причине всегда лучше провести некоторое исследование, и особенно важно проконсультироваться с нашими экспертами по опалубке здесь, в MEVA, чтобы убедиться, что вы получите самую надежную и экономичную систему опалубки для вашего проекта.

Опалубка MEVA для разработки плит

Компания MEVA предлагает широкий ассортимент интеллектуальных систем опалубки, подпорок и опорных стоек, изготовленных специально для проектов бетонных плит любых размеров и спецификаций. Предлагаемые нами продукты предназначены для того, чтобы помочь строителям сократить время строительства и трудозатраты, максимально увеличив общую экономию. Давайте посмотрим, что делает нашу опалубку для перекрытий на голову выше остальных.

MevaHN

Гибкая и эффективная, MEVA HN предоставляет строителям быстрое и экономичное решение при возведении бетонных плит. Эта опалубка перекрытий имеет выступы с первичными балками (H) и второстепенными балками (N) для облегчения ранней распалубки. Эта уникальная особенность также позволяет эффективно работать с сеткой, позволяя адаптировать опалубку к любой геометрии здания и принимать сложные формы.
Второстепенные балки MEVA HN могут быть размещены в любом месте по длине первичной балки. Более того, он не находится на фиксированной сетке. В результате нет необходимости добавлять дополнительные области заполнения, что значительно экономит время, труд и затраты. Кроме того, эта система опалубки перекрытий может быть легко интегрирована с системой крепления MEP, что делает ее более гибкой и применимой в более широком диапазоне применений, чем большинство ее конкурентов.

Посетите страницу MEVA HN, чтобы узнать, почему это одна из лучших и самых надежных систем опалубки для перекрытий на современном рынке.

Стойки и системы крепления для опалубки перекрытий

Гибкая система крепления Meva 32



Опорная башня MEVA32

---

шорные приложения. Прочная и гибкая, она может быть легко преобразована из опорной башни в гаражную балочную систему или летающий стол. MEVA32 безопасен и прост в использовании, а его раму можно сложить для удобства перемещения без необходимости разборки мачты.

Нажмите здесь, чтобы узнать больше о функциях и спецификациях MEVA32.

Система MEP легко адаптируется



MEP

MEP представляет собой универсальную систему крепления, которая может обеспечить оптимальную поддержку систем опалубки перекрытий, столов перекрытий, балок и сборных элементов высотой до 21 м. Подобно всем продуктам MEVA, эта подпорная башня проста в использовании. Его система быстрого опускания SAS снимает нагрузку с опоры одним ударом молотка. Кроме того, он имеет всего несколько основных компонентов для быстрого и удобного хранения и логистики.

Чтобы узнать больше о функциях и спецификациях MEP, щелкните здесь.

Грузоподъемность от 20 до 30 кН



Стойки EuMax

Высокопроизводительные и универсальные распорки EuMax представляют собой полный ассортимент строительных стоек MEVA для опалубки бетонных плит размером от 98 см до 550 см. Простой в использовании, он обеспечивает превосходную степень безопасности и гибкости и может выдерживать нагрузку от 20 кН до 30 кН. EuMax также имеет самоочищающуюся внешнюю резьбу для легкой очистки и обслуживания.

Нажмите здесь для получения дополнительной информации о EuMax.

Позвольте MEVA помочь вам сделать лучший выбор

Выбор надежной и высококачественной опалубочной системы для ваших проектов перекрытий может значительно сократить общую продолжительность строительства, трудозатраты и затраты. Чтобы помочь вам выбрать идеальную систему опалубки, чтобы вы могли достичь наилучших возможных результатов, команда экспертов по опалубке MEVA всегда готова ответить на любые ваши вопросы. Свяжитесь с нами в любое время. Мы будем рады услышать от вас!

Пожалуйста, свяжитесь с нами сегодня через нашу контактную информацию ниже или заполнив нашу онлайн-форму.

Закрыть поиск и вернуться на сайт

Управление согласием

Проектирование и расчет опалубки Потребность в перекрытиях

Содержание

Опалубка — это конструкции, используемые для поддержки и удержания свежего бетона на месте с целью получения желаемой формы перед схватыванием, отверждением и отверждением. Опалубка может быть временной (выбитой из бетона после застывания) или постоянной. Обычно опалубка предназначена для восприятия нагрузки от свежего бетона (включая гидростатическое давление), собственного веса, динамической нагрузки от рабочего персонала и нагрузки от другого оборудования.

Типовая конфигурация опалубки для плит перекрытий показана на рисунке ниже;

Перед началом строительства очень важно правильно спроектировать опалубку. Требуемые усилия по проектированию будут определяться размером формы, сложностью, высотой над землей и материалами (с учетом повторного использования). Во всех случаях при проектировании следует учитывать прочность и исправность опалубки. Кроме того, следует проверить устойчивость всей системы и коробление элементов.

Опалубка для железобетонных конструкций должна быть спроектирована таким образом, чтобы безопасно выдерживать все вертикальные и боковые нагрузки, которые могут возникать до тех пор, пока бетонная конструкция не сможет выдерживать такие нагрузки. Вес арматурной стали, свежего бетона, вес самих опалубок и многочисленные временные нагрузки, действующие во время строительства, — все это нагрузки на опалубки.

Кроме того, ветровая нагрузка может вызывать боковые силы, которым опалубка должна противостоять, чтобы избежать бокового разрушения. Система опалубки или сборная конструкция с подходящей для этой цели прочностью должны выдерживать вертикальные и боковые нагрузки на землю.

Нагрузки и давления на опалубку

Несимметричная заливка/укладка бетона, воздействие машинной подачи бетона, подъем и сосредоточенные нагрузки, вызванные хранением материалов на только что построенной плите, должны учитываться при проектировании опалубки. Редко когда можно получить точные данные о нагрузках, которые будут воздействовать на формы, поэтому проектировщик должен сделать определенные безопасные предположения, которые будут справедливы в большинстве ситуаций. Последующие разделы предназначены для того, чтобы помочь проектировщику установить нагрузку, на которой основывается расчет опалубки для типичных конструкционных бетонных ситуаций.

Боковое давление свежего бетона на опалубку

Гравитационная нагрузка на горизонтальную опалубку перекрытий или балок отличается от нагрузок свежего бетона на опалубку стен или колонн. Свежеуложенный бетон в течение короткого времени ведет себя как жидкость, пока бетон не начнет схватываться, вызывая боковое воздействие гидростатического давления на вертикальные формы.

Давление бетона на опалубку в первую очередь определяется несколькими или всеми из следующих факторов:

1. Скорость укладки бетона в формы (R)
2. Температура бетона (Т)
3. Вес или плотность бетона (ρ)
4. Тип цемента или смесь, используемая в бетоне.
5. Способ уплотнения бетона.
6. Способ укладки бетона.
7. Глубина размещения.
8. Высота формы.

Уравнения бокового давления

Американский институт бетона потратил много времени и усилий на исследования и изучение методов проектирования и строительства опалубки. Полное гидростатическое боковое давление, определяемое следующими уравнениями, является максимальным давлением на опалубку, согласно Комитету ACI (347).

p = ρgh (кПа) ——— (1)

Следует понимать заданные характеристики бетонной смеси, а уровень жидкого бетона можно рассчитать по норме укладки.

Если необходимо уложить более одного бетона, за (h) следует принимать полную высоту опалубки или расстояние между горизонтальными строительными швами для колонн или других опалубок, которые можно быстро заполнить до того, как произойдет затвердевание бетона.

При работе со смесями с использованием вновь введенных добавок, увеличивающих время схватывания или повышающих осадку, таких как самоуплотняющийся бетон, ур. (1) следует использовать до тех пор, пока влияние на давление опалубки не станет понятным при измерении.

Для бетона, имеющего осадку 175 мм или менее и уложенного с нормальной внутренней вибрацией на глубину 1,2 м или менее, опалубка может быть рассчитана на боковое давление следующим образом:

Для колонн :
Для определения давления бетон на опалубке ACI 347 определяет колонну как вертикальный конструктивный элемент с размерами в плане не более 2 м. Для бетона с осадкой (175 мм):

p

max = C _w C _c [7,2 + (785R/T + 17,8)] ——— (2)

Минимум 30°C _w кПа, но ни в коем случае не выше ρgh.

Для стен: Для определения давления бетона на опалубку ACI 347 определяет стену как вертикальный элемент конструкции, по крайней мере, один размер в плане которого превышает 2 м. Для давления опалубки на стенку приведены два уравнения:

(a) При скорости укладки менее 2,1 м/ч и высоте укладки не более 4,2 м :
p _max = C _w C _c [ 7,2 + (785R/T + 17,8)] ——— (3)

Минимум 30°C _w кПа, но ни в коем случае не выше ρgh .

(b) со скоростью укладки менее 2,1 м/ч, если высота укладки превышает 4,2 м, и для всех стен со скоростью укладки от 2,1 до 4,5 м/ч:
p _max = C _w C _c [7,2 + 1156/(T + 17,8) + 244/(T + 17,7)] ——— (4)

Минимум 30C _w кПа, но ни в коем случае не более ρgh .

Где;
С _с = Коэффициент удельного веса, который зависит от удельного веса бетона
C _c = Химический коэффициент, который зависит от типа вяжущих материалов

В качестве альтернативы можно использовать метод, основанный на соответствующих экспериментальных данных, для определения поперечного давления, используемого для дизайн формы.

Весовой коэффициент C _w можно рассчитать с помощью приведенной ниже таблицы;

c 8ρ ₉ /2320

Плотность бетона	Весовой коэффициент единицы (C w )
Менее 2240 кг/м 3	Cw = 0,5[1 + ρ ]08 / 3
2240 – 2400 кг/м 3	C w = 1,0
Более 2400 кг/м 3

Значение химического коэффициента C _c можно выбрать из таблицы ниже;

Тип цемента	Химический коэффициент C c
Типы I, II 907 25 без замедлителей схватывания 0250
Типы I, II и III с замедлителями	1. 2
Другие типы или смеси, содержащие менее 70 % шлака или 40 % золы-уноса без замедлителей схватывания	1.2
0250	1,4
Другие типы или смеси, содержащие более 70 % шлака или 40 % летучей золы	1,4

В Великобритании формула для расчета давления на опалубку приведена в Отчете 10 8 CIRIA приведенное ниже уравнение, которое не должно быть больше, чем гидростатическое давление.

P _max = [C ₁ √R + C ₂ K √(H ₁ – C ₁ √R)]γ

max89 = Максимальное боковое давление на опалубку (кПа)
R = Скорость укладки (м/ч)
C ₁ = Коэффициент размера и формы опалубки (1 для стен).
C ₂ = Коэффициент для составляющих материалов бетона (0,3 – 0,6).
γ = удельный вес бетона (кН/м ³ ).
H ₁ = Высота вертикальной формы (м).
K = Температурный коэффициент K = (36/T + 16) ²

Вертикальные нагрузки на опалубку

Помимо бокового давления на опалубку действуют и вертикальные нагрузки. Вертикальные нагрузки состоят из постоянных и временных нагрузок. Вес опалубки, вес арматуры и свежеуложенного бетона является статической нагрузкой. Живая нагрузка включает в себя вес рабочих, оборудования, хранения материалов, взлетно-посадочных полос и ударов.

Вертикальные нагрузки, предполагаемые для расчета раскрепления и переопоривания многоэтажного строительства, должны включать все нагрузки, передаваемые от верхних этажей, как это предусмотрено предлагаемым графиком строительства.

Большая часть всей опалубки состоит из бетона весом 22 – 24 кН/м ³ . Незначительные отклонения в этом весе несущественны, и в большинстве случаев для расчета обычно принимается 24 кН/м ³ , включая вес арматурной стали. Вес опалубки варьируется от 0,15 до 0,7 кН/м ² . Когда вес опалубки мал по отношению к весу бетона плюс динамическая нагрузка, им часто пренебрегают.

Комитет ACI 347 рекомендует, чтобы как вертикальные опоры, так и горизонтальные элементы каркаса опалубки были рассчитаны на минимальную динамическую нагрузку 2,4 кН/м ² горизонтального выступа для обеспечения веса рабочих, подкрановых путей, стяжек и другого оборудования. При использовании моторизованных тележек минимальное значение должно составлять 3,6 кН/м ² . Независимо от толщины плиты, минимальная расчетная нагрузка для комбинированных постоянных и временных нагрузок должна быть не менее 4,8 кН/м ² или 6,0 кН/м ² , если используются моторизованные тележки.

Горизонтальные нагрузки на опалубку

Горизонтальные нагрузки включают предполагаемое значение нагрузки от ветра, сброса бетона, наклонной укладки бетона, натяжения тросов и оборудования. Воздействие ветра увеличивается с высотой. Горизонтальные нагрузки должны быть не менее 1,5 кН/м кромки пола или 2% от общей статической нагрузки на опалубку.

Должны быть предусмотрены распорки, чтобы выдерживать эффекты бокового раскачивания, возникающие при несимметричной укладке бетона на опалубку плиты. Распорки опалубки стен должны быть спроектированы таким образом, чтобы соответствовать требованиям к минимальной ветровой нагрузке, установленным местными строительными нормами и правилами, с поправками на более короткие интервалы повторения.

Для опалубки стен, подверженных воздействию стихии, минимальная расчетная ветровая нагрузка должна быть не менее (0,72 кН/м ² ). Распорки стеновых опалубок должны быть рассчитаны на горизонтальную нагрузку не менее 1,5 кН/м длины стены, приложенную сверху. Особое внимание следует уделить формам стен необычной высоты или экспозиции.

Требования к опалубке для подвесных плит

В Нигерии приведенный ниже стандарт действует для железобетонных плит нормальной пропорции.

Обшивка – морская фанера толщиной 20 мм
Балки – деревянные двутавровые балки глубиной 200 мм с шагом 600 мм
Стрингеры – деревянные двутавровые балки глубиной 200 мм с шагом 1090 мм ш04 – Стальные стойки с шагом 1000 мм в диаметре

Для недорогого строительства можно использовать следующее;

Обшивка – деревянные доски толщиной 25 мм
Балки – деревянные доски 2″ x 3″ (50 мм x 75 мм) на расстоянии 400 мм друг от друга
Стрингеры – деревянные доски 2″ x 4″ (50 мм) 100 мм) с шагом 600 мм по центру
Shores – Бамбуковая древесина с шагом 600 мм по центру

Теперь, когда вы знаете, как установить опалубку для плиты перекрытия, следующим этапом будет определение того, как разместить заказ материалов. . Мы будем использовать типичный пример, чтобы показать, как это делается.

Ниже показан план первого этажа здания. Мы должны определить требования к опалубке плиты перекрытия. В этом расчете мы будем пренебрегать балками перекрытия.

При изучении чертежа
Длина длинной стороны здания = 16,120 м
Длина короткой стороны здания = 12,530 м
Следовательно, общая площадь здания = 201,9836 м ²

Площадь проемов (лифт и лестница) = 18,21 м ²

Следовательно, чистая площадь плиты = 201,9836 – 18,21 = 183,7736 м ²

Морская фанера Требование
= 2,8 м = 2,4 м = 2,4 м фанеры 8 м ²

Требуемое количество морской фанеры = 183,7736/2,88 = 63,8
Следовательно, поставьте 64 шт. (2,4 м x 1,2 м) морской фанеры (без учета отходов)

Если предполагается использовать доску;
Площадь одной доски = 3,6 м x 0,3 м = 1,08 м ²
Таким образом, поставка 183.7736/1,08 = 171 шт. -луч = Обычно у нас есть варианты 3,9 м или 2,9 м
Учитывая более длинную сторону здания;

Требуемое количество двутавровых балок на линию = 16,12/3,9 = 4,13 №
Таким образом, мы можем сказать, что необходимо обеспечить 4 двутавровых балки 3,9 м и 1 двутавровую балку 2,9 м на линию (однако будут выступы,

Расстояние = 600 мм

Таким образом, необходимое количество линий = 12,53/0,6 + 1 = 22 линии

Следовательно, укажите;
Двутавровая балка 3,9 м = 4 x 22 = 88 шт.
Двутавровая балка 2,9 м = 1 x 22 = 22 шт.
Длина поставки древесины 2″ x 3″ в Нигерии = 3,6 м

Необходимое количество древесины 2″ x 3″ на линию = 16,12/3,6 = 4,47 шт. 1 = 33 линии

Таким образом, для балок перекрытия требуется доски размером 2″ x 3″ = 4,47 x 33 = 148 штук

Требование к косоуру
Мы также будем использовать деревянные двутавровые балки для косоуров. Это будет проходить параллельно более короткой стороне здания;

Требуемое количество двутавровых балок на линию = 12,53/3,9= 3,21
Таким образом, мы можем сказать, что количество двутавровых балок составляет 3,9 м и 1 двутавровая балка длиной 2,9 м на линию

Расстояние = 1000 мм

Следовательно, необходимое количество линий = 16,12/1,0 + 1 = 17 линий

Вкратце предоставить;
Двутавровая балка 3,9 м = 3 x 17 = 51 шт.
Двутавровая балка 2,9 м = 1 x 17 = 17 шт.
Расстояние = 1 м c/c

Необходимое количество на длинной стороне = 16,12/1 + 1 = 17 шт.
