Опирание плит перекрытия на газобетон: как выполняется

Технические характеристики газобетона требуют особого отношения к методике монтажных работ. Особое внимание следует уделять укладке плит перекрытий. Необходимо обеспечить соответствие несущей способности стен с предполагаемой нагрузкой.

Использование газобетона для строительства частных домов становится обыденным явлением. Строители продолжают спорить о рабочих качествах материала, но количество построек из него неуклонно увеличивается. Обсуждения рабочих свойств газобетона понемногу переходит в конструктивную плоскость — вместо отрицательных суждений о нем все чаще ведутся беседы о параметрах и номах, рекомендованных при работе с газоблоками. Одной из распространенных и весьма важных тем обсуждения является несущая способность, и, в частности — опирание плит перекрытия на стены из газоблоков. Это вопрос, требующий понимания общих качеств материала. Рассмотрим его внимательнее.

Газобетон и его особенности

Газобетон — пористый и относительно мягкий строительный материал, легкий и теплый. Он пригоден только для постройки частных домов, так как не обладает достаточной несущей способностью и механической прочностью. При этом, в своей категории газобетон является лидером — среди подобных материалов он самый прочный, долговечный и надежный.

Своими рабочими качествами материал обязан пористой структуре. Газобетон — представитель семейства ячеистых бетонов, разработанный около 100 лет назад. Он создавался как оптимальный материал для частного домостроения, способный сохранять тепловую энергию и не перегружать опорную конструкцию. Это цели были успешно достигнуты за счет изменения структуры обычного бетона. Решение было весьма элегантным и эффективным, так как введение массы мелких пузырьков в массив материала позволило снизить вес и увеличить способности к теплосбережению и звукоизоляции.

Однако, на этом положительные качества материала закончились, и начались недостатки. Обычный бетон плохо переносит растяжение, но хорошо противостоит сжатию. Бетонные блоки способны выдерживать поистине гигантское давление без потери рабочих качеств. Но для газобетона эта возможность оказалась потерянной — он не способен выдерживать большие давления, так как пузырьки начинают схлопываться, массив уплотняется, и газоблоки проседают под нагрузкой. Это требует от строителей и проектировщиков учета предельно допустимых нагрузок, чего при работе с плотным бетоном делать не приходится.

Кроме этого, материал оказался гигроскопичным. Плотный бетон также впитывает влагу, но он не обладает мелким полостями которые понемногу наполняются водой и начинают угрожать газоблокам полным разрушением. При понижении температуры, когда вода замерзнет, расширение льда вызовет некое подобие медленного взрыва, способного разрушить стены изнутри. Это свойство требует от строителей обязательной наружной отделки стен из газоблоков, иначе постройка может выйти из строя гораздо раньше предполагаемого срока.

Все эти особенности вызвали массу нареканий. Строители отнеслись к материалу с большим сомнением, поскольку весь их предыдущий опыт говорил о непригодности такого странного материала к серьезному строительству. В нашей стране он долгое время был невостребован, так как в задачи строителей входило массовое возведение многоквартирных домов, и газобетон не вписывался в общую картину. Ситуация изменилась к концу века, когда усилилось строительство малоэтажных частных домов. Мнение строителей о возможностях материала понемногу начало меняться, были разработаны СНиПы и ГОСТы для этого материала, что уменьшило количество ошибок и позволило определить нормы и правила постройки домов из газобетона.

Специфика строительства домов из газобетона

Монтаж газоблоков производится по общим правилам для штучных стройматериалов — укладка рядами с перевязкой блоков для лучшего сцепления и упрочнения кладки. Однако, учитывая особенности материала, его пористую структуру и низкую сопротивляемость нагрузкам, приходится соблюдать несколько специальных правил.

• кладку нельзя производить на обычный песчано-цементный раствор, только на специальный клей. Толщина швов газобетона не должна превышать 2-4 мм, иначе образуются мостики холода и образуется конденсат. Материал начнет мокнуть и разрушаться;
• ряды газоблоков необходимо армировать горизонтальными арматурными стержнями с шагом 1 м по вертикали (или каждые 3-4 ряда). Это защитит кладку от возникновения трещин;
• Под всеми видами нагрузки (перекрытиями, оконными и дверными проемами) необходимо устанавливать армопояс — обвязку из ряда U-образных блоков, заполненных раствором с уложенным внутрь арматурным каркасом.

Это далеко не все правила, но большинство приемов монтажа ориентированы на выполнение именно этих требований. Помимо этого, кладка блоков должна производиться с максимальной аккуратностью и точностью, иначе не удастся выдержать требуемую толщину швов. Ряды приходится шлифовать и подгонять их геометрию под требования кладки. Газобетон хорошо обрабатывается, режется ручным инструментом. Блоки можно идеально подгонять друг к другу, главное — аккуратность и тщательность.

Основной проблемой, возникающей при кладке стен из газоблоков, является не материал, а неквалифицированные строители. Многие застройщики, желая сэкономить, нанимают неофициальные бригады из неподготовленных, случайных людей. Они не знакомы с правилами строительства, не обладают опытом работ с газобетоном. Результатом такой экономии становятся проблемы со всеми узлами дома — от фундамента, до крыши. Опытные строители рекомендуют не связываться с подобными «специалистами». Если необходимо сэкономить — надо строить своими руками.

Опирание плит перекрытия

Одним из важных вопросов, возникающих при строительстве частных домов из газоблоков, является укладка плит перекрытия. При составлении проекта дома часто используются средние значения, не дающие точного представления о нагрузках на конструкции. Нередко возникают ситуации, когда величина этих нагрузок принимает критические значения, и у застройщиков возникают сомнения в несущей способности стен и опорных элементов. Мало этого, многие начинающие строители вовсе не имеют представления, как надо класть плиты на стены из газобетона, считая, что здесь надо действовать по аналогии с кирпичными постройками. Результатом такого легкомыслия становится перегрузка стен и появление трещин, просадок, разрушение материала.

Для строительства частных домов обычно используют газоблоки марок D400-D600 (наибольшей популярностью пользуются блоки D500). Это конструкционно-теплоизоляционные блоки, способные выполнять как несущие способности (в известных пределах), так и обеспечивать теплосбережение дома. Помимо марки плотности, существуют также классы прочности на сжатие, которые и определяют несущую способность газоблоков. Это показатель, обозначаемый латинской буквой B. Например, класс прочности B2.5 означает, что данный газоблок способен выдержать давление в 2,5 Н (ньютона) или 25 кг на см².

Вычислив площадь газоблока, несложно определить допустимую нагрузку на единицу, или на погонный метр кладки. Это важные показатели, так как стены должны выдерживать все предстоящие нагрузки. Класть плиты перекрытия на газобетонные блоки без усиления нельзя. Если вес перекрытия окажется слишком велик, верхний ряд газоблоков будет раздавлен, и постройка разрушится. Для того, чтобы исключить такую возможность, СНиП предписывают делать армопояс по верхнему ряду кладки, под перекрытием. Это сплошной ряд U-образных блоков по всему периметру постройки. В полученный лоток укладывают арматурный каркас, который в сборке представляет собой сплошную пространственную решетку из 4 полос армированного прутка (8, реже 10 мм). Затем лоток под верхний срез заливают бетоном и дожидаются, когда он наберет конструкционную прочность. Торопиться и укладывать перекрытия раньше времени категорически запрещается.

Несущая способность кладки

Это показатель, который отличается от значений для отдельных газоблоков. Согласно нормам СНиП, несущая способность кладки из газобетона B2.5 составляет 1 Мпа (Н) или 10 кг/см². То есть, показатель для кладки в 2,5 раза ниже значения, действующего для газоблока. Это вызвано наличием ряда факторов, снижающих способность выдерживать нагрузки — влияние швов, неплотностей при укладке, а также необходимость иметь запас прочности.

Кроме этого, при составлении проекта и выполнении расчетов учитывается более общий показатель — расчетное сопротивление участка стены. Оно вдвое ниже несущей способности кладки, или в 5 раз меньше показателей отдельного газоблока. Опирание перекрытия на газобетон вызывает неравномерное распределение нагрузок, прилагаемых с некоторым смещением в сторону внутренней части постройки. Отсюда и уменьшение показателей. При расчете укладки плиты перекрытия на газосиликатные блоки необходимо учитывать именно сопротивление участка стены, а не кладки или газоблока. Это важный момент, так как ошибки при расчете нагрузок недопустимы.

Плиты перекрытия

При строительстве домов из газобетона используют два вида плит перекрытия:

• самонесущие газобетонные;
• многопустотные железобетонные.

Плиты из газобетона на российском рынке практически не встречаются, но ассортимент многопустотных плит весьма широк и многообразен. Как правило, при расчете конструкций дома рассматривают именно такие плиты, поскольку их показатели и рабочие свойства давно и хорошо известны. Это стандартные ЖБИ, которые выпускаются в соответствии с нормами ГОСТ и СНиП. Толщина таких плит составляет 110, 160, 220, 300 и 400 мм.

Они обладают большой несущей способностью, сравнительно малым весом (продольные пустоты значительно уменьшают вес, но практически не оказывают влияния на прочностные характеристики). Выбор подходящих плит обусловлен величиной эксплуатационных нагрузок (учитывается давление, которое оказывают газобетонные перегородки, плюс вес мебели, людей и т.п.). Как правило, принимается некое среднее значение — 300 кг/м², что позволяет получить некоторый запас прочности (но не избыточный по плите и по опорным конструкциям). При этом, опирание плит на стеновые конструкции рассчитывается исходя из их веса и размеров. Параметры плит можно узнать в приложениях СНиП, но, учитывая современные реалии, правильнее в каждом случае уточнять паспортные значения материала в магазине (или на сайте производителя). Это позволит получить максимально точную информацию и избежать ошибок или просчетов.

Укладка плит

Укладка плит перекрытия на газобетонные блоки выполняется в соответствии с нормами СНиП. Часто строительство ведется силами неподготовленных людей, поэтому, для застройщика является насущной необходимостью держать нормативные документы под рукой и постоянно сверяться с ними.

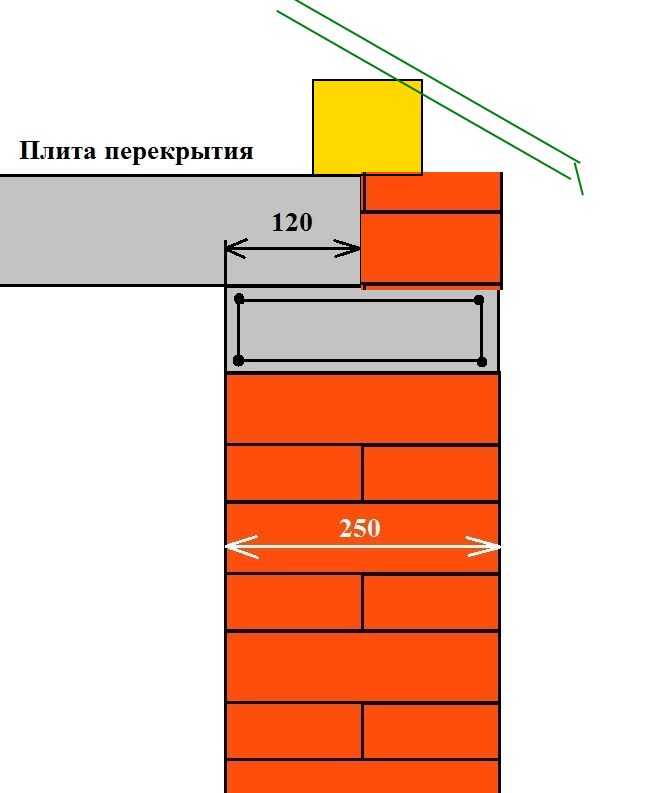

Перед укладкой необходимо заполнить торцы плиты раствором для повышения прочности. Глубина опирания плит, согласно действующим нормативам, составляет 120 мм.  Это расстояние от торца уложенной плиты до вертикальной поверхности стены. До поверхности внешнего элемента кладки должно оставаться не менее 140 мм. Здесь устанавливается доборный блок, закрывающий торец плиты с наружной стороны. Между ним и торцовой частью перекрытия должно оставаться свободное пространство. Эта полость представляет собой демпферный шов, необходимый для компенсации подвижек при усадке конструкций. Пустота заполняется минватой для исключения образования мостиков холода.

Укладка перекрытий производится на слой песчано-цементного раствора. Арматура плит связывается с армировочными сетками, уложенными поверх армопояса стен. Все швы, пустоты и зазоры заделываются цементным раствором. Для заделки мелких щелей допустимо использование монтажной пены.

минимальная величина опоры, площадь и глубина опирания жб плит на бетон, кирпич

Каким должно быть минимальное опирание плиты перекрытия на кирпичную стену, чтобы обеспечить надежность и долговечность конструкции? Вопрос серьезный, от его решения зависит устойчивость здания к нагрузкам и безопасность находящихся в нем людей. Вот почему глубина наложения плоских железобетонных изделий на кладку из кирпича регламентируется строительными нормативными документами (СНиП).

От качества монтажа плит перекрытия зависит прочность всей конструкции дома.

О пустотных железобетонных изделиях

Ошибки в укладке перекрытия.

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м². Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

• габаритный размер пролета и длина железобетонного изделия;
• величина распределенной и точечной нагрузки на бетонное перекрытие;
• разновидности нагрузок — статические, динамические;
• толщина несущей стены из кирпича;
• тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

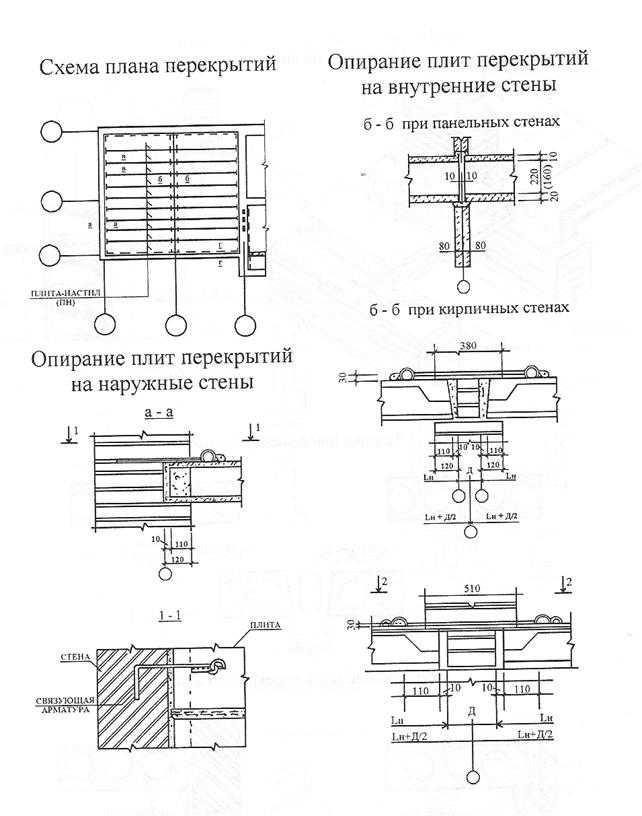

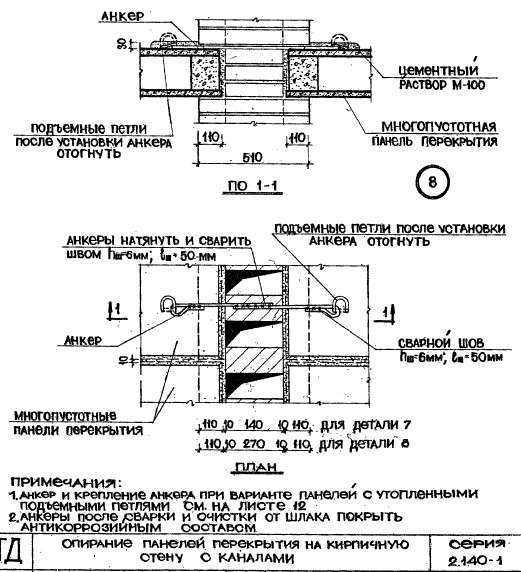

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Системы перекрытий или перекрытий в зданиях — особенности и типы

Anre A 26 июня 2021 г.

Железобетонные конструкции зданий представляют собой комбинацию различных конструктивных систем. Он включает в себя вертикальные системы, горизонтальные системы и латеральные системы. Системы перекрытий или перекрытий представляют собой тип горизонтальной структурной системы, предназначенной для сопротивления гравитационным нагрузкам, таким как постоянные и временные нагрузки, действующие на нее, и для безопасной передачи их вертикальным системам, таким как колонны.

Нет времени читать: смотрите видео здесь >> Системы перекрытий и перекрытий в здании

Системы перекрытий и перекрытий в здании – особенности и типы

Подробнее о: Типы структурных систем в здании

900 04 Объявления

Особенности систем перекрытий в железобетонных зданиях Конструкция

Система перекрытий или система перекрытий обладают следующими характеристиками:

1. Безопасная передача нагрузок на нижние несущие системы
2. Служит горизонтальной диафрагмой для соединения и придания жесткости другим элементам конструкции
3. Действует как жесткая диафрагма пола под действием боковых нагрузок и безопасно распределяется по вертикальным элементам рамы
4. Сохраняет геометрию пола при воздействии боковой нагрузки

Различные типы систем перекрытий и перекрытий для зданий

В литье В монолитном железобетонном здании система перекрытий может быть следующих типов:

1. Система перекрытий с опорой на стену
2. Система перекрытий с опорой на балки
3. Система ребристых перекрытий
4. Система плоских плит
5. Система плоских перекрытий

1.

Система перекрытий с опорой на стену

Реклама

Это плиты или системы перекрытий, опирающиеся на несущие каменные стены. Важными характеристиками являются:

• Плиты перекрытий имеют толщину от 100 до 200 мм
• Диапазон пролетов от 3 до 7,5 м
• Применяется в малоэтажных зданиях плита или с четырех сторон, называемая двусторонней плитой.

Подробнее:

Это система, в которой плиты перекрытия опираются на балки, а не на стены. Во время строительства плиты строятся монолитно с балками в виде сетки.

• Применяется для плит пролетом от 3 до 7,5 м
• Применяется для высотного и малоэтажного каркасного строительства
• Гравитационные нагрузки от плит передаются непосредственно на балки, а затем на колонны.

Примечание. Когда балка напрямую соединена с колоннами в вертикальной раме, балки называются главными балками или фермами. Когда балки, поддерживающие плиты, опираются не непосредственно на колонны, а на другие главные балки, тогда эти балки называются второстепенными балками.

Реклама

Первичный и вторичный луч

Читайте также: балка

3. Ребристая система плит

Это уникальная плита система, в которой плита, называемая топпингом, имеет толщину от 50 до 100 мм и размещается поверх близко расположенных тонких балок, называемых ребрами (расстояние между балками менее 1,5 м). Толщина ребер, используемых для поддержки плит, должна быть не менее 65 мм, а глубина в три-четыре раза превышает толщину.

• Также называется решетчатым полом
Рекламные объявления
• Может быть построена как односторонняя или двусторонняя система
• Двухсторонняя ребристая плита называется системой вафельных плит
• Может быть построена как монолитная, так и сборная

В этой системе плита перекрытия опирается непосредственно на колонны без использования балок жесткости, за исключением их периферии, как показано на рисунке ниже.

Плоская система без балок (балки только по периферии)

5. Система плоских перекрытий

Это системы перекрытий, в которых плоские плиты перекрытий укреплены рядом с опорами колонн с помощью откидных панелей или капителей колонн, скрытых под подвесными потолками. По сравнению с системой плоских плит, плоские плиты могут выдерживать более высокие нагрузки и больший пролет. Это улучшенное свойство связано с тем, что откидные панели на пересечении плиты колонны улучшают сопротивление сдвигу и вращающему моменту в месте соединения.

Система плоских перекрытий

• Толщина плоских перекрытий составляет от 125 мм до 300 мм для пролета от 4 до 9 м.
• Плоские плиты обладают самой высокой статической нагрузкой на единицу площади по сравнению с другими системами.
