Орехи для проводов: что это такое, примеры применения и правила соединения проводов

что это такое, примеры применения и правила соединения проводов

На чтение 6 мин. Просмотров 488 Опубликовано 20.07.2019 Обновлено 29.06.2019

При электромонтажных работах, связанных с обустройством линий электропередач или формированием ответвлений воздушного кабеля от основной магистрали полагается использовать соединительные переходники. Орех электрический – одна из разновидностей таких соединителей, обеспечивающих качественный переходной контакт и его надежную защиту от внешних воздействий. Чтобы понять принцип работы ответвляющего сжима под названием «орех», потребуется ознакомиться с его конструкцией и особенностями применения.

Конструкция и особенности монтажа

Электрические орехи

Орех электрический соединительный получил свое название из-за внешнего сходства с известным плодом, что напрямую связано с конфигурацией его корпусной части.

В официальной и рабочей документации этот тип промежуточных соединителей называется ответвляющим зажимом или проще – сжимом.

Снаружи орех для соединения проводов защищен прочным и легким корпусом, изготовленным из поликарбоната и состоящим из двух половинок. При сборке эти части конструкции легко защелкиваются, образуя форму, схожую с орехом. Внутри конструктивного элемента находится сердечник, состоящий из 2-х стальных плашек и прокладочной пластины. Для получения надежного контакта они вместе с пластинкой сжимаются посредством специальных стяжных болтов.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

В случае разрыва магистрального кабеля и оформления отводов на площадке с помощью обычных контактных колодок надежность подачи питания к отдельным потребителям резко снижается.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

• С их помощью удается подключать ответвления без разрыва кабеля.
• Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
• Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю.

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
3. Половинки изделия разъединяются.
4. Нужно выкрутить прижимные болты из контактных пластин.
5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

Между пластинами обязательна установка латунной прокладки, позволяющей получить большую площадь соединения и исключить контакт разнородных металлов.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха. При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Объединение шин из различных материалов

Соединение медного и алюминиевого проводов зажимом орех

Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки. При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

• При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
• При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
• В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

• Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
• такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
• алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Зажимы орех для проводов 220В пользуются огромной популярностью у специалистов по прокладке высоковольтных линий. Они применяются везде, где хватает места для их размещения, и гарантируют надежное соединение проводов без их непосредственного контакта.

Соединение проводов зажимами типа «орех» | Энергофиксик

Ответвительный зажим (или на профессиональном сленге «орех») довольно распространенный тип соединения проводов, когда необходимо сделать ответвление от магистральной жилы без ее разрыва. В этой статье я расскажу, где в основном применяются такие «орешки», а также какие преимущества и недостатки присущи такому типу соединения. Итак, начнем.

Конструкция соединителя

Итак, давайте узнаем внутреннее устройство изделия и наконец, поймем, почему электрики его так называют. Внешняя оболочка представляет собой диэлектрический корпус, выполненный из поликарбоната, отогнув защелки и раскрыв корпус, мы увидим «сердцевину» нашего орешка. «Ядром» орешка является конструкция из металлических пластин, соединяемых между собой болтами.

В обеих плашках вы можете увидеть специальные пазы, и именно в них укладываются зачищенные от изоляционного материала провода. Величина этих пазов напрямую связана с тем, на какое сечение рассчитан наш ответвительный сжим. Наиболее распространенные модели и сечения, на которые они рассчитаны, приведены в таблице:

yandex.ru

Такие сжимы используются в сетях электроснабжения до 660 Вольт включительно.

Как правильно соединять провода с помощью сжима

На самом деле технология использования «орешков предельно проста. Для этого разбираем сам зажим, зачищаем магистральную жилу от изоляции на длину нашей металлической пластины (больше зачищать просто не имеет смысла), также убираем изоляцию с другого провода.

А затем собираем конструкцию следующим образом:

Теперь осталось просто основательно затянуть болты, только не переусердствуйте (не сорвите резьбу). И обратно надеть корпус.

Плюсы и минусы такого соединения

Как и любое другое соединение сжим типа «орех» имеет как сильные, так и слабые стороны. Итак, к плюсам можно отнести следующие моменты:

Плюсы

1. Возможность соединения алюминиевого и медного проводников. Так как в конструкции сжима используется латунная разделительная пластина, то с помощью «орешка» можно соединять алюминиевые и медные провода. Эта разделительная пластина не позволит создать гальваническую пару, а значит, соединение не будет излишне нагреваться.

2. Выполнение ответвления без разрыва магистрального провода. Это главное достоинство такого типа соединения, ведь мы не разрываем проводник, чтобы выполнить ответвление, а всего лишь снимаем небольшой слой изоляции. И при этом получаем надежное и безопасное соединение, отвечающее всем правилам.

3. Простота и скорость монтажа. Для выполнения такого соединения требуется минимальный набор инструментов, а именно: отвертка, нож для снятия изоляции и сам «орех».

4. Дешевизна изделия. Это тоже является несомненным преимуществом.

К минусам же такого изделия можно отнести следующие моменты:

Минусы

1. Корпус ореха выполнен из диэлектрического материала со степенью защиты IP20, которая не гарантирует стопроцентной герметизации и поэтому внутрь такого соединения вполне может попасть и пыль и влага. Поэтому желательно использовать такой тип соединения в сухих помещениях с незначительным содержанием пыли.

2. Монтаж «ореха» может осуществляться только со снятым напряжением. Это тоже можно отнести к недостаткам, так как для безопасного монтажа придется полностью обесточить рабочее место.

3. Такой зажим нельзя применить в распределительной коробке из-за значительных габаритов изделия.

Это, пожалуй, все недостатки и достоинства соединительного сжима типа «орех».

Где применяются такие зажимы

Такие соединения можно встретить, например, в распределительных щитах многоквартирных домов. Где проходит магистральная питающая жила и для того, чтобы обеспечить максимальную надежность электроснабжения, ее не разрывают на каждом этажном распределительном щитке, а с помощью «орехов» выполняют ответвления.

yandex.ru

Если этого не делать, а пропускать магистральный провод через клеммную колодку, то тем самым в значительной степени снижается надежность снабжения потребителя, то есть если из-за плохого контакта на клеммнике пропадет напряжение, например, на первом этаже, то все вышерасположенные квартиры, запитанные именно от этой фазы, будут обесточены.

А соединение типа «орех» исключает такой вариант полностью и гарантирует, что если пропадет напряжение в одном распределительном щитке, остальные останутся в нормальном режиме работы.

Заключение

Это все, что я хотел вам рассказать о таком виде соединение проводов типа «орех», если эта статья вам понравилась, то оцените ее. И спасибо за ваше внимание!

Орех для соединения проводов — советы электрика

Устройство ответвительного сжима

Электрическая сеть формируется присоединением проводов, кабелей и нагрузок. Наглядный пример – электропроводка. В ней все присоединения делаются в коробках. При этом используются отрезки проводов. Но чем толще жилы, тем меньше способов для их соединения. Например, скрутка для этого не подходит.

Использование сжима – это очень удобный способ соединения жил большого сечения. Далее расскажем о разновидностях этого изделия электрической фурнитуры боле подробно.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте.

При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения.

Обратите внимание

Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

• Верхняя и нижняя снабжены желобком.
• Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.

Соединитель сжима, называемый «плашкой»Одна из моделей сжима с разобранным корпусом

Область применения и рекомендуемая последовательность монтажа

Сжим относится к низковольтным приспособлениям. Максимальная величина напряжения для него 60–700 В. Он удобен для монтажа в электрических щитах, а также для открытой электропроводки, особенно если мощность потребителей велика. Примеры использования сжимов показаны далее.

Что-то большой перепад для максимальной величины напряжения. Может, там должно быть 600–700?

Соединения проводов «орехами»

Процесс монтажа не отличается сложностью. После подбора необходимой модели (по толщинам соединяемых жил) первое, что надо сделать, – это извлечь плашку.

Для этого снимается крепление, которое удерживает обе половинки корпуса.

В зависимости от конструкции крепление может быть в виде упругой стопорной шайбы-кольца, либо соединение на резьбе отдельными саморезами или кольцом, удерживающими обе половинки корпуса.

Конструкция корпуса с упругим стопорным кольцомКонструкция корпуса с резьбовым кольцом

• Обращаем внимание на то, чтобы не забыть надеть кольцо с резьбой на провод-ответвление до того, как он будет смонтирован в «орехе». Иначе придется заново развинчивать плашку.

Итак, плашка извлечена. По ее размерам определяются расстояния для удаления изоляции с монтируемых проводов (например, маркером ставятся метки). Острым ножом, стараясь минимально воздействовать на жилы, надрезаем изоляцию и освобождаем от нее жилы проводников.

Рекомендуем протереть контактирующие поверхности плашки и жил ватным тампоном, увлажненным обезжиривающей жидкостью. Помещаем жилы в желобки (не помешает добавление в желобок токопроводящей смазки), собирая детали плашки и скрепляя их винтами. Накладываем на плашку половинки корпуса и скрепляем их соответствующей деталью.

Соединение готово. Для его стабильности в плашке надо подложить под шляпки винтов шайбы гровера. В заключение приводим в виде таблицы популярные модели сжимов.

Таблица 1Таблица 2

Выбирая сжим, надо правильно определить его типоразмер. Лучше всего на плашке проверить указанный диаметр или сечение жилы проводника.

Источник: https://domelectrik.ru/provodka/kabel/otvetvitelnyy-szhim

Соединитель проводов: орешки для начинающего электрика

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы.

Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

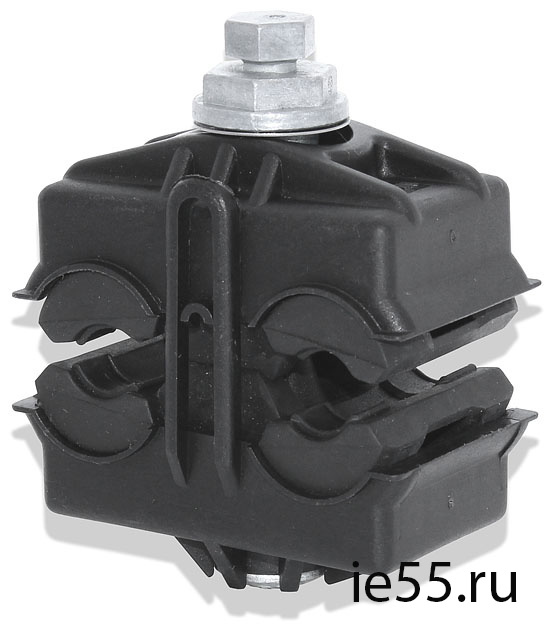

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

Источник: http://ogodom.ru/soedinitel-provodov-oreshki-dlya-nachinayushhego-elektrika.html

Способы соединения электрических проводов: виды для разного сечения

При установке дополнительной розетки, подключении новой люстры или устранении неисправности в электропроводке предстоит заниматься электромонтажными работами. Не имея практического опыта, сложно обеспечить надежный контакт между проводниками из разного материала, имеющими различное сечение или вовсе разное количество жил.

Чтобы все сделать правильно, предстоит изучить способы соединения электрических проводов и выяснить технические особенности нужного варианта.

Прежде, чем начать соединять провода

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

• знание основных видов и принципов соединения;
• наличие специальных инструментов для выполнения электромонтажных работ;
• наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
• предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Не имея знаний по электромонтажу, лучше доверить замену электрической проводки профессиональному электрику

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

Удобно когда помимо желания все сделать своими руками есть еще и нужный инструмент — с ним электромонтажные работы выполнять в разы проще и быстрее

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем, следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Важно

Услуги электрика будут особенно актуальными, если предстоит замена проводки во всем доме/квартире. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом.

Обзор популярных видов соединения

Основные виды соединения, применяемые для соединения проводов для бытовых нужд, насчитывают около 10 вариантов. Среди них выделяются как простые, которые можно выполнить, не имея многолетнего опыта, так и более сложные способы, где потребуется не только опыт, но и специальные инструменты и навыки работы с ними.

Сложные варианты соединений

Соединение двух и более проводов выполняется с целью получить качественный контакт. Именно он обеспечит работоспособность всех электрических точек в конкретном доме или квартире. Установить надежный контакт между проводниками можно своими силами или пригласить специалиста. Все зависит от выбранного типа соединения, наличия инструментов и навыков проведения подобных работ.

К сложным видам соединений, относятся:

С этими вариантами новичку будет довольно сложно справиться. Дело в том, что для пайки узла из двух или более проводников потребуется специальный инструмент, навыки работы с ним — одно неловкое движение и вместо надежного контакта можно получить противоположный результат.

Для пайки необходимо взять припой из оловянно-свинцового сплава, канифоль и кисточку для ее нанесения, паяльник и наждачную бумагу для зачистки жилы

Суть этого метода заключается в том, чтобы снять изоляцию с жил соединяемых проводников и зачистить их наждачкой до блеска. Затем нужно на каждую жилку нанести кисточкой канифоль и хорошенько разогреть паяльником — зачищенный металл должен со всех сторон покрыться равномерным слоем канифоли.

Когда все жилы проводников подготовлены, остается их хорошо скрутить и паяльником разогреть припой, а также нагреть полученную скрутку до кипения канифоли. Теперь нужно паяльником наносить припой на разогретый узел проводников и обеспечить его равномерное затекание между отдельными жилками.

При использовании сварки, пайки и пресс-клещей получается крепкое и невероятно надежное соединение. В таких узлах и через 30 лет не пропадет контакт

Как только удалось получить полноценное распределение жидкого припоя по всей спаиваемой поверхности, пайку можно завершать. Теперь останется подождать, пока полученный узел остынет естественным образом.

Сварка — еще более сложный вид соединения. Для его выполнения понадобится:

• сварочный аппарат;
• угольный электрод;
• флюс, который обеспечит защиту расплава от воздействия кислорода;
• защитная маска на лицо и специальные жаропрочные перчатки на руки.

А самое важное при работе со сваркой — умение пользоваться прибором. В руках дилетанта вместо надежного контакта, способного прослужить 30-50 лет, из-под сварочного аппарата выйдет расплавленный проводник и испорченная изоляция.

Перед началом сварки нужно сделать скрутку, как и перед пайкой, зачистив предварительно концы жил до блеска. Суть сваривания — получить монолитное металлическое соединение. Для этого в углубление угольного электрода нужно насыпать флюс, включить сварочный аппарат и опустить конец скрутки в это же углубление.

Шарик на концах жил соединяемых проводников обеспечит надежный контакт. Более того, такой способ отлично подходит для многожильных проводов

В результате воздействия сварки концы оплавятся и на них образуется металлических шарик. Нужно дождаться его остывания, очистить от флюса и покрыть лаком.

Совет

Для опрессовки тоже потребуется специальное оборудование — пресс-клещи, которые еще называются кримпер, и металлическая гильза из меди, алюминия, комбинированного сплава или в изоляции.

Чтобы получить качественный контакт этим способом, нужно подготовить жилы проводников также, как и перед пайкой. Затем взять гильзу и поместить в нее с одной стороны подготовленные жилы одного, а со второй — второго проводника.

Расстояние, на которое нужно снимать изоляцию с жил проводника, зависит от выбранного метода соединения

Теперь предстоит пресс-клещами обжать соединение с двух сторон.

Важно, чтобы гильза подходила диаметром к сечению соединяемых проводов — жилы должны свободно входить внутрь. После сжатия кримпером следует проверить качество опрессовки — нужно подергать один и второй провод.

Если они плотно зажаты и не выпадают из гильзы, то контакт выполнен успешно.

Все соединения, полученные в результате пайки, сварки или опрессовки обязательно изолируются. Для этого применяется изолента или термоусадочная трубка. Второй вариант удобнее и сейчас используется как профессиональными электриками, так и домашними мастерами. Причем, при создании контакта с помощью опрессовки термоусадочную трубку нужно надевать перед тем, как вставить жилы в гильзу.

Простые способы создания контактов

Кроме трудоемких и сложных вариантов создания контакта, требующих мастерства и наличия специальных инструментов, есть более простые, которые вполне можно осилить своими руками. Такие способы приемлемы для соединения двух и более проводов с разным сечением или с одинаковым. Да и материал жил может быть разным — медь, алюминий или сталь.

К простым способам, чаще всего используемых в бытовых условиях, относятся следующие соединения:

• скрутка;
• болтовые;
• винтовые;
• самозажимные.

Есть два варианта скрутки, которые делают в домашних условиях. Первый — просто скручивают зачищенные до блеска жилы и наматывают поверх изоленту или термоусадочную трубку. Второй вариант — поверх скрутки накручивается колпачок СИЗ.

Использовать изолирующую ленту крайне неудобно, особенно в труднодоступных местах. Лучше купить термоусадочную трубку нужного диаметра. Тем более, что цена у нее вполне доступная

Первый вариант является пережитком прошлого.

Обратите внимание

Такие соединения ненадежны, они могут распадаться и контакт пропадает. Во втором случае — надежности противостоит высокая цена за один колпачок.

Покупать более дешевые изделия не стоит — они не выдерживают включения мощного обогревателя в сеть или прочих электрических приборов.

Для болтового соединения предстоит подготовить болт, шайбы на одну больше, чем количество соединяемых проводников, и гайку. При создании контакта жилы готовят аналогично как перед сваркой или пайкой. Одно условие — длины зачищенной жилы должно хватить для 3-4 разовой обмотки вокруг болта.

Вначале надевается шайба, затем наматывается жила проводника, затем снова шайба, снова жила второго проводника, опять шайба и т. д. Когда жилки всех проводников намотаны, надевается последняя шайба и все это фиксируется гайкой. Ключом предстоит хорошо затянуть соединение, чтобы обеспечить качественный контакт. Обязательно полученный узел нужно изолировать.

Еще один простой и недорогой способ — это винтовые соединения. Они выполняются с применением клеммных колодок. Причем, длина участка, который предстоит очистить от изоляции до блеска, зависит от модели устройства и сечения проводника.

Самый простой вариант — самозажимные устройства или клеммники WAGO. Они создают надежный контакт и просты в использовании. Еще одно их преимущество — возможность многоразового использования. Снять и поставить заново WAGO сможет даже человек, очень далекий от электромонтажа.

Какому варианту отдать предпочтение

Чтобы правильно выбрать способ выполнения соединений проводников, следует учесть особенности своей ситуации, оценить объемы будущих работ и свои умения. Если речь идет о замене люстры, то нет смысла изучать тонкости сварки и покупать сварочный аппарат. Здесь можно потратиться на покупку оригинальных немецких клеммников WAGO.

Когда предстоит полномасштабный ремонт квартиры или дома с заменой проводки, то целесообразнее здесь использовать способ сварки. Если нет навыков работы с этим оборудованием, то можно потренироваться делать качественную опрессовку и создать все контакты самостоятельно.

Важно

В распределительных коробках часто используют винтовые клеммники. Но здесь один нюанс — их периодически следует подтягивать. Поэтому нужно так расположить коробки, чтобы обеспечить простой доступ к ним для проведения ревизии.

Неразъемные зажимы одноразового использования. Если нужно разорвать соединение и создать новое, то придется отрезать старый контактный узел

Использовать обычную скрутку и, как раньше, наматывать сверху изоленту, крайне опасно. Тем более, что этот вариант запрещен электромонтажными правилами.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Когда предстоит выполнить до десяти соединений, то удобно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку. Основные отличия оригинальных WAGO от китайских:

• у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
• оригинальный механизм не магнитится, а китайский магнитится;
• на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Совет

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также, для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео:
Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago:

В видео показан способ болтового соединения медного и алюминиевого провода: Соединение проводов с помощью сварки можно посмотреть в видео ролике:

Источник: http://sovet-ingenera.com/elektrika/provodka/sposoby-soedineniya-elektricheskix-provodov.html

Прокалывающие зажимы для проводов, ответвитель ОВ, зажим орех

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

1. Герметичный корпус.
2. Специальные пластины для обеспечения контактов.
3. Алюминиевые прокалывающие зубцы.
4. Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий.

Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков.

Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

1. Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
2. Установка прибора на основную магистраль.
3. Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
4. Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

• возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
• высокая герметичность изделия, позволяющая использовать его при любой погоде;
• простота и доступность в использовании;
• длительный эксплуатационный срок;
• доступная цена;
• возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

• простота конструкции, удобство в использовании;
• надежность и долговечность ответвлений;
• компактность, малый вес;
• низкая цена;
• качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

• отсутствие герметичности сжимного ореха;
• необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Источник: http://vseobelektrike.com/elektroprovodka/montazh-elektroprovodki/prokalyvayushhie-zazhimy-dlya-provodov.html

Соединение электрических проводов и кабелей

Качество нашей жизни уже давно зависит от бесперебойной работы разных механизмов и приборов. Для многих из них необходимы источники электрического питания (тока), которое поступает через систему проводного электроснабжения. Главная задача монтажа такой энергосистемы – это обеспечение надежного контакта в месте соединения по схеме электропроводки.

Способы соединения электрических проводов

Безопасность эксплуатируемой электросети зависит от того, насколько грамотно проведены электротехнические работы. Соединение проводов должно быть выполнено в соответствии со следующими требованиями:

• Обеспечить надежный электрический контакт без дополнительного сопротивления (в соединительной части оно должно быть равным сопротивлению основной).
• Наличие механической прочности, отвечающей за надежность соединения при случайных растяжениях.
• Учет характеристик материала. Чаще всего это алюминий, медь и сталь.

Соединение электрических проводов по одному накладными пластиковыми клеммами.

Разнородные металлы в проводах нельзя соединять напрямую, так как каждый из этих металлов, в том числе и их сплавы, имеют разные свойства и электрохимические показатели (плотность, сопротивление, проводимость). Алюминий имеет высокий показатель окисления.

Под воздействием факторов окружающей среды (особенно при попадании влаги) на поверхности металла образуется пленка с повышенным электрическим сопротивлением. Для меди также характерно ее появление, но с меньшим сопротивлением. При прямом контакте этих материалов разное сопротивление затрудняет проводимость тока.

Окислительные процессы усиливают реакцию и приводят деформации поверхности проводников. В результате, возникает нагрев и искрение в месте соединения, что может привести к возгоранию электропроводки.

Правила устройства электроустановок в жилых помещениях позволяют монтировать электросети только с медными жилами. Но все еще встречаются дома старой постройки, в которых электрические линии сделаны из алюминиевого кабеля.

Поскольку непосредственный контакт медных и алюминиевых жил запрещен, монтажные работы на таких участках производятся по специальным технологиям, в соответствии с требованиями ПУЭ. Проводное соединение требуется не только на больших участках электросети.

Оно может применяться также при ремонте бытовых электроприборов. Существуют разные способы соединения проводов для создания электрических цепей.

Использование клеммных колодок

Одним из самых легких и надежных способов является соединение контактов через клеммные колодки. Это простое устройство с винтовым принципом монтажа. Состоит из пластикового корпуса с несколькими гнездами, разного размера и количества пар (от 2 и более). В каждое из гнезд впаяна латунная гильза, имеющая резьбовое соединение и установлен зажимной винт.

Хорошо зачищенный проводник вставляется в гильзу и крепко фиксируется винтом, при помощи отвертки. Чтобы убедиться в крепости соединения, после скрутки сильно пошевелите контакты. При излишней подвижности подтяните зажим.

Такой вид имеет ряд достоинств. В их числе небольшая стоимость и крепкая фиксация контактов. Устройство клеммной колодки позволяет соединить алюминий с медью, так как нет прямого взаимодействия разнородного материала. Возможно использовать проводники с разным диаметром сечения, а также многожильные или одножильные провода.

Соединение через клеммную колодку с замыканием провода на второй паре ячеек.

Интересно! Многожильный провод в клеммном креплении надо фиксировать очень аккуратно. Если соединение затянуто слишком туго, происходит расслоение волокон и ослабление контакта.

Обратите внимание

У клеммных колодок есть несколько недостатков. Ими сложно крепить пластичный алюминий. Если перетянуть винт, металл начнет крошиться, что приведет к нагреванию поверхности.

Зажим со временем ослабевает, поэтому нуждается в периодическом подтягивании.

Поскольку в местах соединений отсутствует полная изоляция, применять клеммы рекомендуется только в помещениях, где соблюдается нормальная влажность.

Пружинные клеммы

Облегчить и ускорить процесс монтажа позволяют пружинные клеммы. Они разработаны специалистами немецкой фирмы WAGO. Их безвинтовая конструкция позволяет осуществить безопасное надежное соединение. Предназначены для монтажа контактов в различной комбинации материалов. Они применяются также для соединения одножильных или многожильных проводников.

Крепление происходит при помощи плоскопружинных зажимов рычажного типа. Простота монтажа значительно сокращает время работы. Поскольку в этих устройствах каждому проводнику отведено отдельное клеммное место, они не подвержены деформации и повреждениям, надёжно защищены от случайного прикосновения. Рабочие характеристики пружинных клемм остаются неизменными даже при температуре до 80 °C.

Принцип работы механизма зажима провода в пружинной клемме.

Совет! Для предотвращения окисления контактов, производители пружинных клемм WAGO рекомендуют использовать специальную контактную пасту, которая разъедает оксидную пленку. Ею заполняется корпус зажима.

По способу подключения выделяют несколько типов:

1. Одноразовые самозажимающиеся клеммы WAGO (серии 773, 273). Они используются при создании электроцепи из одножильных проводов. С провода снимается изоляция, затем он проталкивается в клемму до упора. Пружинный механизм надежно фиксирует соединение. Подходят они и для создания постоянной электрической сети из жестких многожильных проводников. Такие модели не требуют дальнейшего обслуживания.
2. Универсальные многоразовые зажимные клеммы WAGO (серия 222). С помощью этого приспособления можно создавать разборные электрические сети из любых проводов, разнородных по материалу или жильности. Состоит из нескольких контактных площадок, каждая из которых имеет индивидуальный зажимный рычаг. Для соединения проводов рычажок поднимается вверх, освобождая место для контакта. Скрутка с отсутствующей изоляцией вводится в устройство до упора и стыкуется с контактной площадкой опущенным рычажком.

Осуществить прокладку или замену электропроводки с помощью пружинных клемм очень просто. Недостатками можно считать довольно высокую стоимость оригинальной продукции и большое количество продаваемых подделок.

Рекомендовано к прочтению:   Подключаем розетку с выключателем

Установка колпачков СИЗ

Колпачки СИЗ — это соединительные изолирующие зажимы. Обычно их используют для закрепления многожильных проводов в распределительной коробке. Изготовлены СИЗ из термостойкого пластика. Внутри конического колпачка установлена зажимная пружина для фиксации проводов. Для удобства монтажа каждая маркировка имеет определенный цвет.

Соединение с помощью пластиковых колпачков СИЗ, имеющих внутреннюю резьбу.

Монтаж электросоединения производят вкручиванием зачищенных от изоляции проводов в колпачок. Пружина надежно обжимает и фиксирует их, не требуя дополнительной изоляции.

Опрессовка специальными гильзами

Соединять провода разного диаметра и жильности можно методом опрессовки одноразовыми гильзами.

Для этого оголенные контакты вставляют в специальную трубку, после чего гильзу с усилием обжимают специальным инструментом (прессклещ). Заводят очищенные от изоляции концы с одной или с разных сторон гильзы.

При необходимости гильзу можно укоротить труборезом. Далее производится тщательная изоляция соединения изолентой или кембриком.

Важно! Материал, из которого сделана опрессовочная гильза, должен быть идентичным материалу соединяемых проводов в стене.

Пайка либо сварка

Часто встречаются соединения проводов пайкой. Такой способ рекомендуется применять только для ремонта бытовых электроприборов с медными проводами. Он запрещен для монтажа электроцепей с током высокого напряжения.

Также не подойдет он для алюминиевых проводов. Выполнить пайку достаточно просто. Зачищенные концы соединяются скруткой, окунаются во флюс и припаиваются паяльником.

Многожильные скрутки проводов можно припаивать «звездой», предварительно разделив их на несколько частей.

Сварка применяется для соединения стальных проводов на высоковольтных ЛЭП. Самостоятельное выполнение такого вида работ запрещено, так как здесь требуется применение сварочного аппарата и специальные навыки.

Скрутка и изоляция

Этот тип монтажа электрических проводов самый старый из существующих. Соединение проводов скруткой выполняется очень просто. Проводники тщательно зачищаются от изоляционного слоя и скручиваются между собой. Произвести процедуру скрутки можно руками или пассатижами – это зависит от жесткости провода.

Если соединению подлежат мягкие многожильные проводники, то соединение скруткой проходит в два этапа. Сначала уплотняются контакты на обоих частях провода, затем их соединяют. Фиксируют скрученные переходы изолентой или термоизоляционной лентой.

Так раньше соединяли провода в старых домах при подключении розетки.

Зажим «орех»

Специальный кабельный сжим (орешек) не только обеспечивает качественное соединение разнородных проводов, но и позволяет выполнить ответвление без разрыва основной (магистральной) линии. Обычно его устанавливают для переходного соединения с магистральной линии на внутреннюю, чтобы соединить алюминий и медь при создании входной электрической линии.

Принцип соединения проводов в зажиме типа «орех».

Особенность кабельного сжима в том, что контакт происходит через разделительную стальную пластину. Устройство «ореха» элементарно — это две прижимные плашки с разделительной пластиной. Конструкция при монтаже стягивается болтами. Изоляцией «ореху» служит специальная защитная коробка.

Рекомендовано к прочтению:   Как подключить розетку к электросети

Использование болта

Болтовое соединение одно из самых простых и эффективных. Для того, чтобы выполнить соединение любых проводов, необходим только болт, несколько шайб и гайка. Изоляционный слой счищается с проводника. На болт надевается шайба, сверху нее вокруг болта кладется виток провода.

Надевается следующая шайба, и второй провод оборачивается вокруг ножки болта. Надевается последняя шайба и плотно фиксируется гайкой. Конструкция изолируется традиционным способом – изоляционной лентой.

Минусом этого метода является объемность конструкции, что не позволит спрятать провода в распределительной коробке.

Простое соединение друх проводов на болт, требует последующей изоляции.

Соединение нескольких проводов

Часто возникает необходимость соединить три и более провода. Сделать это можно несколькими способами, в зависимости от качества проводов и места крепления:

• Прижимные клеммы WAGO.
• Пайка.
• Различные способы скрутки.
• С применением болтового скрепления.

Срок службы проводки зависит от выбранного способа соединения.

Соединение проводов с жилами разного сечения

Устройства для создания качественной электрической сети из проводов, сечение которых имеет различный диаметр:

• Клеммные колодки.
• Пайка или сварка.
• Универсальные самозажимные клеммы.
• Болтовое соединение.
• Распределительный зажим «орех».

Соединение проводов с жилами из разных металлов

Прямой контакт разнородных металлов ведет к окислению и дальнейшему разрушению проводов. Соединение их необходимо производить особо тщательно. В качестве креплений подойдут такие варианты:

• Клеммные колодки.
• Болтовое соединение.
• Скрутка через луженый провод.
• Зажим «орех».

Соединение многожильных и одножильных кабелей

Для соединения проводов такого типа нет никаких особых требований. Монтаж можно производить любым удобным способом. Исключение – разный металл в составе проводов.

Как соединить провода, находящиеся в воде или в земле

Если нужно создать проводное соединение в воде, прибегают к специальной технологии. Контакты зачищаются и подвергаются пайке. Остывшую поверхность обрабатывают термоклеем для изоляции. Сверху закрепляют термоусадку. Такое крепление водонепроницаемо, если в процессе монтажа соблюдены все правила.

Данный метод применим и к соединению проводов, которые расположены в земле. Но есть более безопасный метод.

Контакты фиксируются клеммным соединением, после чего устанавливаются в защитный короб, заполненный силиконовым герметиком. После застывания они надежно заизолированы и выдерживают максимальный ток.

Обратите внимание на прочность защитного кожуха – его не должны повредить внешние факторы.

Выполняя монтаж электросетей, будьте внимательны и соблюдайте требования ГОСТ и ПУЭ. Не применяйте неподходящие соединительные крепления во избежание пожаров.

Источник: http://abvmaster.ru/elektrika/soedinenie-elektricheskih-provodov-i-kabeley.html

Способы соединения электрических проводов

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод.

Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода.

Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

• Скрутка
• Пайка/Сварка
• Клеммные колодки
• Пружинные клеммы
• Опрессовка гильзами
•  «Орехи»
• Пластиковые колпачки
• Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться.

Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным.

Важно

При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ.

Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества.

Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов.

Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных.

В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется.

Совет

Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку.

Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе.

Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.

Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха.

Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием.

Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется.

Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен.

К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Источник: https://electropara.ru/articles/sposobi-soedineniya-elektricheskih-provodov/

Условия соединения проводов

Неправильное соединение проводов приводит к пожару

При монтаже электропроводки, замене сгоревших участков проводов приходится сталкиваться с такой задачей как их соединение. На первый взгляд все это кажется просто, взял скрутил два провода и делу конец.

Однако, если не соблюдать правильные условия соединения проводов, может случиться их обгорание и выход из строя определенного промежутка электрической цепи.

На практике существует три способа соединения проводов:

• Скрутка проводов.
• Пайка проводов.
• Соединение  с помощью клемм.

Скрутка проводов

Если взят вот так просто скрутить два провода, то этот способ можно назвать «как нельзя соединять провода». Хотя, в принципе, этот метод допустим, но нужно проделать некоторые предварительные действия.

Дело в том, что при скрутке провода не контактируют плотно друг с другом в силу того, что их поверхность не является идеально гладкой и имеет микрошероховатость. Кроме того, в результате взаимодействия материала с кислородом воздуха, на его поверхности образуется оксидная пленка.

Исключение составляет серебро, у которого удельное сопротивление оксидной пленки равно сопротивлению серебра, поэтому его используют для ответственных контактов в электрической цепи.

Соединение проводов способом скрутки

Все эти свойства проводов: шероховатость и оксидная пленка приводят к увеличению сопротивления в местах скрутки и, как следствие, провод в этих контактах волнообразно все больше и больше нагреваться, затем начинает плавится и возгораться изоляция, что в конечном итоге может привести к пожару. Чтобы этого избежать, перед тем как скрутить провода, их предварительно зачищают от окиси, промывают оголенные части в уайт – спирите или ацетоне, затем полируют наждачной бумагой или металлической щеткой до блеска.

Все эти действия нужно проводить осторожно, чтобы не нанести механических повреждений на поверхности.

Когда концы провода зачищены, их скручивают с помощью пассатижей и место скрутки изолируют изолентой или одевают специальный колпачок, который является хорошей альтернативой изоленте.

Как видим способ вполне допустим и может еще служить предварительной операцией перед пайкой проводов, что делает место соединения более безопасным.

Пайка проводов

Соединение проводов методом пайки

Сразу нужно запомнить, что пайке подлежат лишь медные провода. По сравнению со скруткой, пайка при соединении проводов является более надежной, не требует специального оборудования, так как достаточно паяльника мощностью 100 вт и набора флюса, который состоит из канифоли и олова.

Перед пайкой нужно проделать все те действия, которые необходимы перед скруткой, то есть зачистить хорошо кончики материала на длину 40 – 50 мм, затем каждый провод облудть. Облудить – это значить нанести на поверхность провода паяльником тонкий слой сначала канифоли, затем олова.

После этого провода скручивают пассатижами и контактный участок окунают в расплавленный припой (разогретый канифоль с оловом).

Обратите внимание

Ускорять процесс застывания пайки с помощью воды не допускается, так как это приводит к образованию микротрещин, что значительно ухудшает качество соединения. Остывший контакт изолируют с помощью термоусадочной трубки соответствующего диаметра, разогревая ее феном.

Если у вас трубки не оказалось в наличии, можно место соединения проводов заизолировать изолентой, обмотав контакт не менее трех раз.

Соединение с помощью клемм

В настоящее время в связи с увеличением потребителей электроэнергии (микроволновки, кондиционеры, освежители воздуха и т. д) возросла нагрузка на электропроводку и по нынешним нормам, и правилам такие соединения, как скрутка или пайка запрещены.

На смену этим устаревшим способам пришли новые технологии – это применение соединительных клемм, обеспечивающих надежное соединение. Среди них можно выделить три основных вида: разделительные сжимы, клеммные колодки и пружинные клеммы.

Рассмотрим коротко каждый из них.

Разделительные сжимы

Соединение проводов разделительными сжимами ” орешки”

Их еще называют отвлетлительные «орехи», которые служат для распределения медных и алюминиевых проводов с продлением проводки такими же материалами.

Состоят они из карболитового корпуса, внутри которого находится металлическая плашка с анодированным покрытием, приспособленная под провода различного сечения и выдерживающая температуру до 200 º С.

Отвлетлительные провода прижимаются с помощью четырех винтов и пластин с желобами плашки. После чего коробка закрывается и стягивается двумя пружинными кольцами.

Клеммные колодки

Клеммная колодка

Представляют собой диэлектрический корпус внутри которого находится определенное количество узлов медных контактов, в виде винтовых зажимов.

Особой популярностью не пользуются, так как часто встречаются некачественные конструкции и при ослабленном внимании можно просто перетянуть винты и весь контакт разрушается.

Кроме того, из – за тепловых воздействий контакты ослабевают и требуют постоянного контроля за ними, чтобы их вовремя подтянуть.

Пружинные клеммы

Соединение проводов пружинными клеммами фирмы WAGO

Очень простой, удобный и надежный вариант соединения проводов, разработан немецкой фирмой WAGO. Клеммы этой фирмы не требуют ухода и обслуживания, установив их один раз можно забыть про них навсегда. Их используют как в быту, так и в промышленных зданиях где требования к электропроводке особенно высокое.

Удобство использования заключается в том, что электрику достаточно лишь зачистить кончики провода и вставить их в клеммы, а дальше вмонтированные пружины, надежно обеспечат контакт их с проводом.

Преимущество этих клемм заключается еще и в том, что имеется возможность с их помощью соединять алюминиевые и медные провода, контакты не греются, при работе с ними не нужна особая квалификация.

Источник: https://remontzhilya.ru/usloviya-soedineniya-provodov.html

Соединение ответвительных проводов и кабелей сжимами орех.

При проведении тех или других электрических работ есть моменты, которые связаны с установлением дополнительного оборудования, в результате чего появляется необходимость провести новый электрический кабель.

Этот новый компонент будет составной частью магистрального, основного кабеля. Ответвительный кабель стоит устанавливать правильно, с учетом всех правил, которые предусматривает электрика.

Соединение проводов сжимами

Мастера в области электрики часто сталкиваются с проблемами отсутствия напряжения, что происходит по совершенно разным причинам. Часто такая ситуация происходит при плохом контакте между кабелями в щитке, коробочках по распределению мощности, а также в других пунктах передачи усилий.

Да, главной проблемой этого нарушения является то, что при старом оборудовании нагрузка стала достаточно высокой, в результате чего кабеля не выдерживают ее. Все используют дома электрические чайники или другие электрические приборы, которые не только делают нашу жизнь максимально удобной, но и увеличивают общую нагрузку электричества.

Если сравнивать наше время с прошлым веком, важно понимать, что раньше часто использовали скрутку. В настоящее время есть огромное количество разных методов, с помощью которых можно качественно и надежно соединить провода. Среди таких видом отметим самозажимные клеммники, сварка, пайка, а также другие варианты.

Прежде всего, ответвительный элемент можно установить при использовании специальных устройств, которые можно назвать «зажим орех» или «зажим типа орех». Данные элементы являются очень распространёнными в подобных видах работ.

Ответвительный провод, в большинстве случаев, устанавливают с помощью указанной детали. Если провод отводится в многоэтажном доме, где электричество поступает в каждую отдельную квартиру, то именно ответвительный вариант будет идеально подходить для проводки провода от главной линии.

Конструкция

Характеристика данного элемента не отличается никакими особенными деталями. Зажим сделан в закрытом специальном корпусе из поликарбоната. Внутри изделия расположен сердечник, который изготовлен из качественной стали.

Также, здесь находится пластина и несколько плашек. После проведения установки последние элементы сжимаются с помощью специальных болтов.

Чтобы получить доступ к внутренним частям конструкции, следует аккуратно разобрать весь корпус. Для этого стоит снять два кольца, которые находятся по бокам устройства.

Чтобы правильно, а также прочно установить эту деталь, очень важно выбрать ее точный размер, который зависит от сечения жил кабелей. Ответвительный сжим следует выбирать при учете специальных параметров и рекомендаций.

Почему эта деталь имеет такое необычное название? Если присмотреться, можно увидеть настоящий орех. Официально такого понятия среди электриков не существует, и то, что мы сейчас называем орехом, имеет название ответвительный сжим.

Положительные стороны

Главным достоинством такого элемента можно назвать то, что с их применением легко подключаются электрические провода, при этом, не делая разрыва от главной конструкции.

Кроме того, с помощью таких изделий уверенно соединяются медные, а также алюминиевые изделия. Они не подвергаются процессу окисления, что очень практично.

Техника соединения сжима

В начале работы рекомендуется снять слой изоляции с элемента. Длина, с которой вы будете снимать данный слой, должна соответствовать размеру прижимной пластины. Далее стоит подготовить «орехи», поддеть кольца и открыть корпус.

Следующий шаг характеризуется откручиванием прижимных болтов. Теперь следует разрезать магистральный провод и снять в месте соединения изоляцию. Больше снимать нет никакого смысла, так как оголенная часть провода ни к чему.

Теперь две части проводов, с которых была снять изоляция, следует вставить в пазы, после чего закрутить винтами. Следите за тем, чтобы между пластинами была латунная пластина.

Далее затяните болты с большим усилием, чем вы обеспечите отличный контакт. Но, очень сильные усилия могут навредить и сорвать резьбу, поэтому рекомендуется все это делать аккуратно.

Не забывайте о том, что с помощью данного соединения вы не гарантируете герметичности всех стыков, в результате чего, при эксплуатации, может проникнуть грязь, а также пыль. Чтобы устранить подобные факторы, рекомендуется обмотать «орех» с помощью изоляционной ленты.

На что важно обратить внимание при работе:

• Голые части провода зачистите с помощью наждачной бумаги. Перед этим обработайте провод кварцевазилиновой пастой и начинайте ответвлять.
• Открытый провод протрите чистым материалом и еще раз обработайте указанной пастой.
• При подготовке зажима следует разобрать плашку и почистить все ее контакты с помощью ацетона.
• Обязательно проверьте исправность всех элементов «ореха», в том числе резьбовые соединения.
• Наживить два винта напротив желоба без приложения особых усилий.

Как видно, ничего сложного в вышеуказанном процессе, нет. Ответвительный провод считается достаточно важной частью проводки, ведь его применение стало очень популярным.

Перед работой рекомендуется просто поинтересоваться некоторыми особенностями этого процесса и уверенно приступать к действиям. При необходимости рекомендуется обратиться к мастеру в области электричества.

Уникальная статья на нашем сайте — electricity220.ru.

Как правильно соединять провода зажимами типа «орех»? | Полезные статьи

Зажимы,  которые в народе называют «орешками», применяются электриками для соединения проводов. Чаще всего они идут в дело, когда необходимо выполнить ответвление от проводной магистрали без ее разрыва.

Из чего состоят «орехи»?

Каким образом образовывается ответвление? Почему данный тип зажимов называют именно «орехами»? Ответы на эти вопросы скрываются в особенностях конструкции.  Достаточно взглянуть на зажим со стороны, чтобы заметить его визуальное сходство с орехом.

«Орешек» состоит из следующих элементов:

— овальный корпус с защелками из диэлектрического материала;
— центральная часть, состоящая из металлических пластин, стянутых болтами.

Чтобы получить доступ внутрь зажима, нужно отогнуть защелки и раскрыть корпус.
Внутри «орешка» мы видим 2 плашки с пазами, которые используются для фиксации и зажима зачищенных концов кабеля. Размер пазов – ширина и глубина – зависят от сечения, для которого предназначена конкретная модель зажима. Посмотреть эту информацию можно в таблице ниже. Модели «орешков», указанные в ней, применяются в сетях переменного тока с напряжением до 660 Вольт.





Как выполнить соединение при помощи «ореха»?

Для того, чтобы выполнить соединение при помощи «орешка, необходимо поэтапно выполнить несколько действий:

1. Разбираем корпус «ореха», зачищаем сквозную жилу от изоляции на длину пластинок внутри зажима. Вставляем жилу между пластинками.
2. Аналогичным способом поступаем и со вторым проводом, который имеет меньшее сечение. Вставляем его между ответвительными пластинами.
3. Далее затягиваем четыре крепежных болта. Важно правильно распределять усилие, чтобы не повредить резьбу.
4. Получаем разветвленное соединение (на фото)
5. Собираем корпус «орешка» в обратной последовательности.



Достоинства и недостатки «орешков»

К преимуществам при использовании «орехов» можно отнести:
— можно соединять медь и алюминий,  а также другие разнородные металлы;
— ответвление выполняется без разрыва магистрального провода;
— быстрый и простой монтаж, не отнимающий много времени;
— минимальный набор инструментов, необходимых для осуществления монтажа. Можно обойтись ножом и крестовой отверткой;
— низкая стоимость самих «орешков».
К минусам таких зажимов относят невысокую герметичность, а также невозможность их применения в распределительных коробках из-за слишком большого размера.



Соединение проводов с помощью зажимов типа орех устранение неисправностей

 Соединение проводов с помощью зажимов типа орех  это один из пунктов перечня наших электромонтажных работ. Услуги электрика по устранению плохих контактов в орехах.

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.
Соединение проводов через  орех достаточно простое.
Орехи это сжимы-ответвительные. Главная их задача в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника(жилы главного стоякового кабеля остаются целыми). Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Преимущественно применяются в сетях 0,4 Киловольта. Название придумано электрика и электромонтажниками давно, из-за внешней схожести оболочки с орехом настоящим.

Зажим состоит из 1.металлического сердечника.Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой винтами. Каждая плашка имеет паз под определенное сечение провода.
Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников.При выполнении электромонтажных работ нами всегда выбираем правильный материал и размер зажимов.

2.диэлектрического корпуса из поликарбоната.Еще важно, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой или, который для лучшей влагостойкости не лишним будет термоусадить.(термоусадке посвятим отдельную статью)

На сегодняшний день в продаже имеются орехи позволяющие соединять медные и алюминиевые провода, а также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Процесс монтажа опишем по пунктам.
1.Разбираем корпус ореха. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.
2.Зачищаем провода на длину плашек ореха и ослабляем (откручиваем) винты.
3.Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина.Важно- медь с алюминием не должна контактировать на прямую(это описано в отдельной статье)
4.Затягиваем винты крепко, но осторожно, чтобы не сорвать резьбу.
5.Теперь укладываем плашку с проводами в корпус “ореха”. Для прохождения проводников в нем есть специальные отверстия.
6.Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.
7. Маркировка, изоляция, термоусадка

В старых в стояковых этажных щитках большинство таких соединений находятся в аварийном состоянии из за отсутствия контроля. Зачастую к орехам помимо основных проводников подключают нелегальные и легальные нагрузки,делают на скорую руку и не преследую цели сделать надежное соединение.Эта вызывает опасность перепадов напряжений во всем подъезде.
Задайтесь вопросом какие в Вашем этажном щитке сжимы типа “орех” в каком состоянии находятся? Своевременное обслуживание и диагностика залог Вашей и Вашего имущества безопасности и безперебойной электроэнергии.

Устраним неполадки в соединениях зажимов-орехов, заменим их на надежные и сертифицированные.

Обращайтесь к нам за услугами электрика для диагностики и устранения неполадок, звоните нам окажем консультацию.Поделиться ссылкой:

Орех для проводов соединения. Орех для соединения проводов — Только ремонт своими руками в квартире: фото, видео, инструкции

Орешки для соединения проводов — Всё о электрике в доме

Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.

Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.

Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.

Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.

Разнообразие сжимов ответвительных сегодня достаточно большое, но особой популярностью среди электриков пользуются так называемые орешки. По сути, это специальная зажимная плашка, изготовленная из анодированной стали, состоящая из двух пластин, в которых сделаны желоба под провода, и все это сжимается четырьмя винтами.

Сама плашка закрывается специальным корпусом из карболита (вид пластмассы), который состоит из двух частей. Плашка вставляется в корпус, две части которого закрепляются специальными кольцевыми пружинами. То есть, соединение остается внутри. Сам орех в данном случае выступает и в качестве соединительного устройства, и в качестве защитного приспособления.

Преимущество этого сжима заключается в том, что с его помощью можно соединять между собой алюминиевые и медные провода. При этом магистральный провод нет необходимости резать, просто надо зачистить небольшой отрезок, который бы поместился в плашку. Ответвление присоединяется в перпендикулярный желоб. Кстати, орех может быть разных размеров, то есть, с его помощью можно соединять разные по сечению электрические жилы.

С помощью такого зажима можно соединить медный и алюминиевый провод

Есть в этом устройстве и два минуса. Первый – провода при соединении придется оголять. К примеру, используя ответвительные зажимы прокалывающего действия, этого делать нет необходимости. Второе – степень защиты у этого сжима всего лишь IP20. Не самый высокий показатель.

Итак, сжим ответвительный выбирается по сечению соединяемых проводов. Чем толще провода, тем больших размеров сам орех, а также зажимная плашка. Поэтому в первую очередь надо измерить длину желобков на пластинах и перенести их на провода с небольшим припуском 3-4 мм. Затем эти участки надо оголить, то есть снять изоляцию, используя, к примеру, острый нож. Учтите, что срезать изоляцию надо под углом, чтобы не повредить саму металлическую жилу.

К следующим позициям отнеситесь с особой ответственностью.

Подготовительная часть установки закончена, можно переходить к самому процессу подключения. Итак, плашку надеваем на голый магистральный провод. Затем вставляем провод ответвительной линии в желоб ответвления. Устанавливаются два винта. Теперь четыре крепежа крест накрест зажимаются на каждые два-три оборота. После чего необходимо проверить установку всех проводов. Просто подергайте их руками. И последний штрих – надо удалить излишки пасты тряпочкой.

Остается только установить две части корпуса сжима на плашку и закрепить их между собой подпружиненными кольцами, стягивая их пластмассовым резьбовым соединением (болт-гайка).

Способы соедининения алюминиевого провода с медным

Скрутка проводов правильно – виды, плюсы и минусы

Очень часто электрикам приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов .

Примером может послужить подключение частного дома к ВЛ 0,4 кВ или подключение квартирного электрощитка к подъездным электрическим стоякам. В обоих этих случаях линия проходит, возможно, совсем недалеко – вот они, заветные 220 или 380 вольт с необходимым резервом по мощности, до них рукой подать. Но как же к ним подключиться?

Поскольку проблема эта распространенная и давно известная, то и вариантов ее решения накопилось уже достаточно много, и в этой статье мы попробуем рассмотреть их подробно.

Самый первый способ создания ответвления, который приходит на ум – это старая добрая скрутка. Тут уж мудрить не приходится – если провод изолированный (СИП. к примеру), то он зачищается в месте контакта, а линия-ответвление наматывается на него с большим количеством витков для обеспечения большой площади контакта.

Разумеется, тому, кто решился на скрутку, придется считаться с тем, что:

— в священной для каждого электромонтажника книге – ПУЭ – о скрутках отзываются крайне неодобрительно и практически предают их анафеме. Поэтому электрик, выполнивший скрутку, берет на себя повышенную ответственность;

— скрутка возможна только если материал провода магистрали и ответвительной линии одинаков. То есть, медь – к меди, алюминий к алюминию. Иначе, скрутка долго не продержится и может стать причиной самых серьезных проблем;

— скрутку стоит делать, если вы уверены в том, что сделаете ее хорошо и качественно. Если сомневаетесь в своем опыте и квалификации – пользуйтесь специальными сжимами или колодками .

Рис. 1. Универсальная ответвительная клеммная колодка ДКС

Колодки одобрены ПУЭ. Но здесь есть тоже несколько «но». Во-первых, для применения клеммной колодки магистральный провод нужно разрезать. Это совсем нежелательно. Во-вторых, клеммная колодка – это винтовое соединение, нуждающееся в систематическом обслуживании и протяжке контактов.

Это тоже не очень удобно. Ну и, в-третьих, клеммная колодка практически ничем не защищена ни от атмосферных осадков, ни от механических воздействий. Одним словом, надежность ответвительного соединения клеммной колодкой очень низкая. Поэтому лучше пользоваться ответвительными сжимами .

И такие сжимы выпускаются в достаточно большом ассортименте. Наиболее популярны среди них так называемые «орехи». Конструкция у них следующая: магистральный и ответвительный провод с разных сторон прижимаются к контактной плашке из анодированной стали с помощью четырех винтов и пластин с желобками. Весь этот «бутерброд» закрывается карболитовым корпусом, который стягивается двумя пружинными кольцами.

Рис. 2. Ответвительные сжимы («Орешки»)

Маркировка «орешков» включает в себя букву «У» и трехзначный номенклатурный номер. Орехи хороши тем, что позволяют соединять алюминиевые и медные провода, так как конструкция этих сжимов исключает их прямой контакт – стальная плашка является «посредником». Кроме этого, для соединения орехами магистральный провод не нужно разрезать, а сечения соединяемых проводов могут быть самыми разными: от 4 до 150 кв. мм. для магистрального провода и от 1,5 до 120 кв. мм. для ответвительного.

«Орехи» – это, конечно, хорошо, но хотелось бы большего. В частности, не очень удобно то, что для соединения проводов их необходимо зачистить от изоляции. И под напряжением производить монтаж «орешков» не то, что неудобно – попросту опасно. Вдобавок, степень защиты сжима «орех» от внешних воздействий часто оставляет желать лучшего – всего IP20.

Приведенных недостатков лишены прокалывающие зажимы. Эти зажимы являются герметичными, не требуют зачистки магистрального провода, а значит, не ухудшают его эксплуатационных качеств. Весь секрет – в специальных зажимных пластинах с зубцами, способными проколоть изоляцию и обеспечить электрический контакт с проводом.

Усилие затяжки сжимных болтов регулируется срывной шестигранной головкой, отсюда следует, что прокалывающие зажимы предназначены для одноразового использования. Головки зажимных болтов электрически изолированы от контактных пластин, поэтому монтаж прокалывающих зажимов можно производить даже под напряжением. Чаще всего такие зажимы применяют при монтаже ВЛ проводом СИП.

Рис. 3. Герметичный прокалывающий зажим ЗПО

При монтаже ответвительных линий в условиях цеха или жилого дома бывает логичнее применять сжимы типа ОВ. Их тоже можно было бы назвать «прокалывающими», и применение их не требует вообще никакого инструмента и специальных навыков.

Соединяемые провода без зачистки изоляции укладываются в зажим, который просто защелкивается руками. При этом латунный коннектор прокалывает изоляцию проводов и обеспечивает надежное электрическое соединение. Однако ОВ соединяют медные и алюминиевые провода с максимальным сечением всего 6 кв. мм. к тому же сечение магистрального и ответвительного проводов должны быть примерно одинаковы, поэтому их и применяют не очень часто.

Рис. 4. Ответвители проводов типа ОВ

Рассмотренные устройства для выполнения ответвлений проводов нельзя однозначно классифицировать на «лучшие» и «худшие». Под конкретную ситуацию, задачу и объект подходит определенный ответвительный сжим, и электрик обязан безошибочно его выбрать. Тогда ответвление прослужит долго и надежно.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Подробности Опубликовано: 16 Июль 2015 Просмотров: 28510

Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с «орехами»

«Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».

Тип сжима ответвительного

Сечение магистральных проводов, мм 2

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа «орех»

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.

Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа «орех».

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?

В трамвае:— Ваш билетик?— А ваш?— Я кондуктор. — А я электрик! Так что, мне за свет не платить?

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Источники: http://onlineelektrik.ru/eprovodka/cabeli/chto-takoe-otvetvitelnyj-szhim-konstruktivnye-osobennosti-i-sposob-ustanovki.html, http://electrik.info/main/electrodom/448-sposoby-otvetvleniya-provodov.html, http://sam-sebe-electric.ru/provoda-i-kabeli/100-soedinenie-provodov-s-pomoshchyu-zazhimov-tipa-orekh

electricremont.ru

Соединитель проводов: орешки для начинающего электрика

Зачем нужен переходник с алюминия на медь

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Способы соединения алюминиевых и медных проводов

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы. Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам. Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв. мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

Соединитель для проводов самодельный. Материалы: болт, три шайбы, лучше латунные, гайка, изолента. Соединение алюминиевых и медных проводов осуществляется разделением их зоны прямого контакта между зажатыми шайбами. Монтируется как временное, но живет десятилетиями.

Как не ошибиться с выбором соединителя проводов

Мы умышленно не стали рассматривать сферу применения и недостатки описанных выше моделей соединительных креплений, чтобы вынести это обсуждение в конец статьи.

Клеммники во всех вариантах исполнения. Для врезки в существующие электрические схемы кабель придется резать. Хватит ли его концов для разводки вашей новой вставки, определит расчет и аккуратность. Колодки хороши в сухих помещениях и установленные в распределительную коробку: механическая и климатическая стойкость низкая. Не всегда пригодны для ответвлений электропроводки, но идеально подходят на роль концевого переходника с алюминиевого провода на медный.

Электрические орешки разработаны для быстрого подключения кабелей, но в руках непрофессионала они капризны. Получить «заряд бодрости» при работе с оголенной проводкой разного сечения никому не хочется. Да и степень защиты IP20 явно мала для внешних условий.

Про ПЗ и болтовые переходники дополнительно ничего говорить не будем. В первом случае в силу специфичности, во втором – с оглядкой на ПЭУ. Выбор схемы электроснабжения своего дома всегда выбираете вы сами.

ogodom.ru

Орехи электрические соединительные — Всё о электрике в доме

Очень часто электрикам приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов .

Примером может послужить подключение частного дома к ВЛ 0,4 кВ или подключение квартирного электрощитка к подъездным электрическим стоякам. В обоих этих случаях линия проходит, возможно, совсем недалеко – вот они, заветные 220 или 380 вольт с необходимым резервом по мощности, до них рукой подать. Но как же к ним подключиться?

Поскольку проблема эта распространенная и давно известная, то и вариантов ее решения накопилось уже достаточно много, и в этой статье мы попробуем рассмотреть их подробно.

Самый первый способ создания ответвления, который приходит на ум – это старая добрая скрутка. Тут уж мудрить не приходится – если провод изолированный (СИП. к примеру), то он зачищается в месте контакта, а линия-ответвление наматывается на него с большим количеством витков для обеспечения большой площади контакта.

Разумеется, тому, кто решился на скрутку, придется считаться с тем, что:

— в священной для каждого электромонтажника книге – ПУЭ – о скрутках отзываются крайне неодобрительно и практически предают их анафеме. Поэтому электрик, выполнивший скрутку, берет на себя повышенную ответственность;

— скрутка возможна только если материал провода магистрали и ответвительной линии одинаков. То есть, медь – к меди, алюминий к алюминию. Иначе, скрутка долго не продержится и может стать причиной самых серьезных проблем;

— скрутку стоит делать, если вы уверены в том, что сделаете ее хорошо и качественно. Если сомневаетесь в своем опыте и квалификации – пользуйтесь специальными сжимами или колодками .

Рис. 1. Универсальная ответвительная клеммная колодка ДКС

Колодки одобрены ПУЭ. Но здесь есть тоже несколько «но». Во-первых, для применения клеммной колодки магистральный провод нужно разрезать. Это совсем нежелательно. Во-вторых, клеммная колодка – это винтовое соединение, нуждающееся в систематическом обслуживании и протяжке контактов.

Это тоже не очень удобно. Ну и, в-третьих, клеммная колодка практически ничем не защищена ни от атмосферных осадков, ни от механических воздействий. Одним словом, надежность ответвительного соединения клеммной колодкой очень низкая. Поэтому лучше пользоваться ответвительными сжимами .

И такие сжимы выпускаются в достаточно большом ассортименте. Наиболее популярны среди них так называемые «орехи». Конструкция у них следующая: магистральный и ответвительный провод с разных сторон прижимаются к контактной плашке из анодированной стали с помощью четырех винтов и пластин с желобками. Весь этот «бутерброд» закрывается карболитовым корпусом, который стягивается двумя пружинными кольцами.

Рис. 2. Ответвительные сжимы («Орешки»)

Маркировка «орешков» включает в себя букву «У» и трехзначный номенклатурный номер. Орехи хороши тем, что позволяют соединять алюминиевые и медные провода, так как конструкция этих сжимов исключает их прямой контакт – стальная плашка является «посредником». Кроме этого, для соединения орехами магистральный провод не нужно разрезать, а сечения соединяемых проводов могут быть самыми разными: от 4 до 150 кв. мм. для магистрального провода и от 1,5 до 120 кв. мм. для ответвительного.

«Орехи» – это, конечно, хорошо, но хотелось бы большего. В частности, не очень удобно то, что для соединения проводов их необходимо зачистить от изоляции. И под напряжением производить монтаж «орешков» не то, что неудобно – попросту опасно. Вдобавок, степень защиты сжима «орех» от внешних воздействий часто оставляет желать лучшего – всего IP20.

Приведенных недостатков лишены прокалывающие зажимы. Эти зажимы являются герметичными, не требуют зачистки магистрального провода, а значит, не ухудшают его эксплуатационных качеств. Весь секрет – в специальных зажимных пластинах с зубцами, способными проколоть изоляцию и обеспечить электрический контакт с проводом.

Усилие затяжки сжимных болтов регулируется срывной шестигранной головкой, отсюда следует, что прокалывающие зажимы предназначены для одноразового использования. Головки зажимных болтов электрически изолированы от контактных пластин, поэтому монтаж прокалывающих зажимов можно производить даже под напряжением. Чаще всего такие зажимы применяют при монтаже ВЛ проводом СИП.

Рис. 3. Герметичный прокалывающий зажим ЗПО

При монтаже ответвительных линий в условиях цеха или жилого дома бывает логичнее применять сжимы типа ОВ. Их тоже можно было бы назвать «прокалывающими», и применение их не требует вообще никакого инструмента и специальных навыков.

Соединяемые провода без зачистки изоляции укладываются в зажим, который просто защелкивается руками. При этом латунный коннектор прокалывает изоляцию проводов и обеспечивает надежное электрическое соединение. Однако ОВ соединяют медные и алюминиевые провода с максимальным сечением всего 6 кв. мм. к тому же сечение магистрального и ответвительного проводов должны быть примерно одинаковы, поэтому их и применяют не очень часто.

Рис. 4. Ответвители проводов типа ОВ

Рассмотренные устройства для выполнения ответвлений проводов нельзя однозначно классифицировать на «лучшие» и «худшие». Под конкретную ситуацию, задачу и объект подходит определенный ответвительный сжим, и электрик обязан безошибочно его выбрать. Тогда ответвление прослужит долго и надежно.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Что такое ответвительный сжим – конструктивные особенности и способ установки

Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.

Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.

Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.

• К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
• Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
• Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.

Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.

Что собой представляют ответвительные сжимы

Разнообразие сжимов ответвительных сегодня достаточно большое, но особой популярностью среди электриков пользуются так называемые орешки. По сути, это специальная зажимная плашка, изготовленная из анодированной стали, состоящая из двух пластин, в которых сделаны желоба под провода, и все это сжимается четырьмя винтами.

Сама плашка закрывается специальным корпусом из карболита (вид пластмассы), который состоит из двух частей. Плашка вставляется в корпус, две части которого закрепляются специальными кольцевыми пружинами. То есть, соединение остается внутри. Сам орех в данном случае выступает и в качестве соединительного устройства, и в качестве защитного приспособления.

Преимущество этого сжима заключается в том, что с его помощью можно соединять между собой алюминиевые и медные провода. При этом магистральный провод нет необходимости резать, просто надо зачистить небольшой отрезок, который бы поместился в плашку. Ответвление присоединяется в перпендикулярный желоб. Кстати, орех может быть разных размеров, то есть, с его помощью можно соединять разные по сечению электрические жилы.

С помощью такого зажима можно соединить медный и алюминиевый провод

• Для основных магистралей 4-150 мм².
• Для ответвлений 1,5-120 мм².

Есть в этом устройстве и два минуса. Первый – провода при соединении придется оголять. К примеру, используя ответвительные зажимы прокалывающего действия, этого делать нет необходимости. Второе – степень защиты у этого сжима всего лишь IP20. Не самый высокий показатель.

Как правильно использовать сжим «орех»

Итак, сжим ответвительный выбирается по сечению соединяемых проводов. Чем толще провода, тем больших размеров сам орех, а также зажимная плашка. Поэтому в первую очередь надо измерить длину желобков на пластинах и перенести их на провода с небольшим припуском 3-4 мм. Затем эти участки надо оголить, то есть снять изоляцию, используя, к примеру, острый нож. Учтите, что срезать изоляцию надо под углом, чтобы не повредить саму металлическую жилу.

К следующим позициям отнеситесь с особой ответственностью.

• Голые участки проводов надо зачистить наждачной бумагой до металлического блеска. Для этого сам провод предварительно надо обработать кварцевазилиновой пастой.
• После этого открытый кабель надо протереть чистой тряпочкой и снова нанести кисточкой тонкий слой пасты.
• После чего необходимо подготовить сам зажим, а точнее, зажимную плашку. Ее надо разобрать и почистить контактные плоскости (желоба) ацетоном.
• Обязательно проверьте все детали ореха на предмет исправности. Особенно это касается резьбовых соединений винтов.
• После чего необходимо установить два зажимных винта напротив ответвленного отверстия (желоба). Их надо просто наживить.

Соединение проводов через орех

Подготовительная часть установки закончена, можно переходить к самому процессу подключения. Итак, плашку надеваем на голый магистральный провод. Затем вставляем провод ответвительной линии в желоб ответвления. Устанавливаются два винта. Теперь четыре крепежа крест накрест зажимаются на каждые два-три оборота. После чего необходимо проверить установку всех проводов. Просто подергайте их руками. И последний штрих – надо удалить излишки пасты тряпочкой.

Остается только установить две части корпуса сжима на плашку и закрепить их между собой подпружиненными кольцами, стягивая их пластмассовым резьбовым соединением (болт-гайка).

Способы соедининения алюминиевого провода с медным

Проколы для кабеля СИП – конструкция, выбор и установка

Скрутка проводов правильно – виды, плюсы и минусы

Подробности Опубликовано: 16 Июль 2015 Просмотров: 28514

Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с «орехами»

«Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».

Тип сжима ответвительного

Сечение магистральных проводов, мм 2

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа «орех»

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.

Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа «орех».

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?

В трамвае:— Ваш билетик?— А ваш?— Я кондуктор. — А я электрик! Так что, мне за свет не платить?

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Источники: http://electrik.info/main/electrodom/448-sposoby-otvetvleniya-provodov.html, http://onlineelektrik.ru/eprovodka/cabeli/chto-takoe-otvetvitelnyj-szhim-konstruktivnye-osobennosti-i-sposob-ustanovki.html, http://sam-sebe-electric.ru/provoda-i-kabeli/100-soedinenie-provodov-s-pomoshchyu-zazhimov-tipa-orekh

electricremont.ru

Орех для соединения проводов — Только ремонт своими руками в квартире: фото, видео, инструкции

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжима

Сечение магистрального провода, мм2

Сечение ответвительного провода, мм2

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Соединение проводов зажимами типа «орех»

Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех». К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.

Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

Соединение алюминиевых и медных проводов сжимом «орех»

Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

Способы ответвления проводов

Очень часто электрикам приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов .

Примером может послужить подключение частного дома к ВЛ 0,4 кВ или подключение квартирного электрощитка к подъездным электрическим стоякам. В обоих этих случаях линия проходит, возможно, совсем недалеко – вот они, заветные 220 или 380 вольт с необходимым резервом по мощности, до них рукой подать. Но как же к ним подключиться?

Поскольку проблема эта распространенная и давно известная, то и вариантов ее решения накопилось уже достаточно много, и в этой статье мы попробуем рассмотреть их подробно.

Самый первый способ создания ответвления, который приходит на ум – это старая добрая скрутка. Тут уж мудрить не приходится – если провод изолированный (СИП. к примеру), то он зачищается в месте контакта, а линия-ответвление наматывается на него с большим количеством витков для обеспечения большой площади контакта.

Разумеется, тому, кто решился на скрутку, придется считаться с тем, что:

— в священной для каждого электромонтажника книге – ПУЭ – о скрутках отзываются крайне неодобрительно и практически предают их анафеме. Поэтому электрик, выполнивший скрутку, берет на себя повышенную ответственность;

— скрутка возможна только если материал провода магистрали и ответвительной линии одинаков. То есть, медь – к меди, алюминий к алюминию. Иначе, скрутка долго не продержится и может стать причиной самых серьезных проблем;

— скрутку стоит делать, если вы уверены в том, что сделаете ее хорошо и качественно. Если сомневаетесь в своем опыте и квалификации – пользуйтесь специальными сжимами или колодками .

Рис. 1. Универсальная ответвительная клеммная колодка ДКС

Колодки одобрены ПУЭ. Но здесь есть тоже несколько «но». Во-первых, для применения клеммной колодки магистральный провод нужно разрезать. Это совсем нежелательно. Во-вторых, клеммная колодка – это винтовое соединение, нуждающееся в систематическом обслуживании и протяжке контактов.

Это тоже не очень удобно. Ну и, в-третьих, клеммная колодка практически ничем не защищена ни от атмосферных осадков, ни от механических воздействий. Одним словом, надежность ответвительного соединения клеммной колодкой очень низкая. Поэтому лучше пользоваться ответвительными сжимами .

И такие сжимы выпускаются в достаточно большом ассортименте. Наиболее популярны среди них так называемые «орехи». Конструкция у них следующая: магистральный и ответвительный провод с разных сторон прижимаются к контактной плашке из анодированной стали с помощью четырех винтов и пластин с желобками. Весь этот «бутерброд» закрывается карболитовым корпусом, который стягивается двумя пружинными кольцами.

Рис. 2. Ответвительные сжимы («Орешки»)

Маркировка «орешков» включает в себя букву «У» и трехзначный номенклатурный номер. Орехи хороши тем, что позволяют соединять алюминиевые и медные провода, так как конструкция этих сжимов исключает их прямой контакт – стальная плашка является «посредником». Кроме этого, для соединения орехами магистральный провод не нужно разрезать, а сечения соединяемых проводов могут быть самыми разными: от 4 до 150 кв. мм. для магистрального провода и от 1,5 до 120 кв. мм. для ответвительного.

«Орехи» – это, конечно, хорошо, но хотелось бы большего. В частности, не очень удобно то, что для соединения проводов их необходимо зачистить от изоляции. И под напряжением производить монтаж «орешков» не то, что неудобно – попросту опасно. Вдобавок, степень защиты сжима «орех» от внешних воздействий часто оставляет желать лучшего – всего IP20.

Приведенных недостатков лишены прокалывающие зажимы. Эти зажимы являются герметичными, не требуют зачистки магистрального провода, а значит, не ухудшают его эксплуатационных качеств. Весь секрет – в специальных зажимных пластинах с зубцами, способными проколоть изоляцию и обеспечить электрический контакт с проводом.

Усилие затяжки сжимных болтов регулируется срывной шестигранной головкой, отсюда следует, что прокалывающие зажимы предназначены для одноразового использования. Головки зажимных болтов электрически изолированы от контактных пластин, поэтому монтаж прокалывающих зажимов можно производить даже под напряжением. Чаще всего такие зажимы применяют при монтаже ВЛ проводом СИП.

Рис. 3. Герметичный прокалывающий зажим ЗПО

При монтаже ответвительных линий в условиях цеха или жилого дома бывает логичнее применять сжимы типа ОВ. Их тоже можно было бы назвать «прокалывающими», и применение их не требует вообще никакого инструмента и специальных навыков.

Соединяемые провода без зачистки изоляции укладываются в зажим, который просто защелкивается руками. При этом латунный коннектор прокалывает изоляцию проводов и обеспечивает надежное электрическое соединение. Однако ОВ соединяют медные и алюминиевые провода с максимальным сечением всего 6 кв. мм. к тому же сечение магистрального и ответвительного проводов должны быть примерно одинаковы, поэтому их и применяют не очень часто.

Рис. 4. Ответвители проводов типа ОВ

Рассмотренные устройства для выполнения ответвлений проводов нельзя однозначно классифицировать на «лучшие» и «худшие». Под конкретную ситуацию, задачу и объект подходит определенный ответвительный сжим, и электрик обязан безошибочно его выбрать. Тогда ответвление прослужит долго и надежно.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Соединение проводов зажимами типа «орех»

Соединение проводников с помощью «орешка» является довольно-таки распространенным явлением. Кабельный сжим так назван из-за внешнего сходства. Термин «орех» относится к общепринятым и используется в качестве элемента профессионального сленга у специалистов-электроэнергетиков. Официальное наименование приспособления – ответвительный зажим или сжим. В этой статье мы расскажем,что собой представляет орех для соединения проводов и как пользоваться этим соединителем.

Назначение и преимущество соединителей

Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.

Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Конструкция сжима

Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Источники: http://electricvdome.ru/instrument-electrica/szhim-otvetvitelnyj-u731m-tipa-oreh.html, http://electrik.info/main/electrodom/448-sposoby-otvetvleniya-provodov.html, http://samelectrik.ru/soedinenie-provodov-zazhimami-tipa-orex.html

openfile.ru

Соединение проводов сжимами типа «орех» — Electricity220

Оглавление:

1. Соединение проводов сжимами
2. Конструкция
3. Положительные стороны
4. Техника соединения
5. На что важно обратить внимание при работе

При проведении тех или других электрических работ есть моменты, которые связаны с установлением дополнительного оборудования, в результате чего появляется необходимость провести новый электрический кабель. Этот новый компонент будет составной частью магистрального, основного кабеля. Ответвительный кабель стоит устанавливать правильно, с учетом всех правил, которые предусматривает электрика.

Соединение проводов сжимами

Мастера в области электрики часто сталкиваются с проблемами отсутствия напряжения, что происходит по совершенно разным причинам. Часто такая ситуация происходит при плохом контакте между кабелями в щитке, коробочках по распределению мощности, а также в других пунктах передачи усилий. Да, главной проблемой этого нарушения является то, что при старом оборудовании нагрузка стала достаточно высокой, в результате чего кабеля не выдерживают ее. Все используют дома электрические чайники или другие электрические приборы, которые не только делают нашу жизнь максимально удобной, но и увеличивают общую нагрузку электричества.Если сравнивать наше время с прошлым веком, важно понимать, что раньше часто использовали скрутку. В настоящее время есть огромное количество разных методов, с помощью которых можно качественно и надежно соединить провода. Среди таких видом отметим самозажимные клеммники, сварка, пайка, а также другие варианты.Прежде всего, ответвительный элемент можно установить при использовании специальных устройств, которые можно назвать «зажим орех» или «зажим типа орех». Данные элементы являются очень распространёнными в подобных видах работ.Ответвительный провод, в большинстве случаев, устанавливают с помощью указанной детали. Если провод отводится в многоэтажном доме, где электричество поступает в каждую отдельную квартиру, то именно ответвительный вариант будет идеально подходить для проводки провода от главной линии.

Конструкция

Характеристика данного элемента не отличается никакими особенными деталями. Зажим сделан в закрытом специальном корпусе из поликарбоната. Внутри изделия расположен сердечник, который изготовлен из качественной стали. Также, здесь находится пластина и несколько плашек. После проведения установки последние элементы сжимаются с помощью специальных болтов.Чтобы получить доступ к внутренним частям конструкции, следует аккуратно разобрать весь корпус. Для этого стоит снять два кольца, которые находятся по бокам устройства.Чтобы правильно, а также прочно установить эту деталь, очень важно выбрать ее точный размер, который зависит от сечения жил кабелей. Ответвительный сжим следует выбирать при учете специальных параметров и рекомендаций.Почему эта деталь имеет такое необычное название? Если присмотреться, можно увидеть настоящий орех. Официально такого понятия среди электриков не существует, и то, что мы сейчас называем орехом, имеет название ответвительный сжим.

Положительные стороны

Главным достоинством такого элемента можно назвать то, что с их применением легко подключаются электрические провода, при этом, не делая разрыва от главной конструкции.Кроме того, с помощью таких изделий уверенно соединяются медные, а также алюминиевые изделия.Они не подвергаются процессу окисления, что очень практично.

Техника соединения

В начале работы рекомендуется снять слой изоляции с элемента. Длина, с которой вы будете снимать данный слой, должна соответствовать размеру прижимной пластины. Далее стоит подготовить «орехи», поддеть кольца и открыть корпус. Следующий шаг характеризируется откручиванием прижимных болтов. Теперь следует разрезать магистральный провод и снять в месте соединения изоляцию. Больше снимать нет никакого смысла, так как оголенная часть провода ни к чему.Теперь две части проводов, с которых была снять изоляция, следует вставить в пазы, после чего закрутить винтами. Следите за тем, чтобы между пластинами была латунная пластина. Далее затяните болты с большим усилием, чем вы обеспечите отличный контакт. Но, очень сильные усилия могут навредить и сорвать резьбу, поэтому рекомендуется все это делать аккуратно.Не забывайте о том, что с помощью данного соединения вы не гарантируете герметичности всех стыков, в результате чего, при эксплуатации, может проникнуть грязь, а также пыль. Чтобы устранить подобные факторы, рекомендуется обмотать «орех» с помощью изоляционной ленты.

На что важно обратить внимание при работе:

• Голые части провода зачистите с помощью наждачной бумаги. Перед этим обработайте провод кварцевазилиновой пастой и начинайте ответвлять
• Открытый провод протрите чистым материалом и еще раз обработайте указанной пастой
• При подготовке зажима следует разобрать плашку и почистить все ее контакты с помощью ацетона
• Обязательно проверьте исправность всех элементов «ореха», в том числе резьбовые соединения
• Наживить два винта напротив желоба без приложения особых усилий

Как видно, ничего сложного в вышеуказанном процессе, нет. Ответвительный провод считается достаточно важной частью проводки, ведь его применение стало очень популярным. Перед работой рекомендуется просто поинтересоваться некоторыми особенностями этого процесса и уверенно приступать к действиям. При необходимости рекомендуется обратиться к мастеру в области электричества.

electricity220.ru

Соединить два провода при помощи соединительной клеммы. Соединение проводов с помощью зажимов типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием . Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами , пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей . Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжима	Сечение магистрального провода, мм2	Сечение ответвительного провода, мм2
У731М	4 ÷ 10	1,5 ÷ 10
У733М	16 ÷ 35	1,5 ÷ 10
У734М	16 ÷ 35	16 ÷ 25
У739М	4 ÷ 10	1.5 ÷ 2.5
У859М	50 ÷ 70	4 ÷ 35
У870М	95 ÷ 150	16 ÷ 50
У871М	95 ÷ 150	50 ÷ 95
У872М	95 ÷ 150	95 ÷ 120

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Соединение проводов зажимами типа «орех»

Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех» . К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма:), иначе можно сорвать резьбу.

Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.

Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

Соединение алюминиевых и медных проводов сжимом «орех»

Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех» . Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с «орехами»

«Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».

Тип сжима ответвительного	Сечение магистральных проводов, мм 2	Сечение ответвительных проводов, мм 2	Габаритные размеры
У731М	4-10	1,5-10	42х41х31
У733М	16-35	1,5-10	42х41х31
У734М	16-35	16-25	42х41х31
У739М	4-10	1,5-2,5	42х36х23
У859М	50-70	4-35	62х61х43,5
У870М	95-150	16-50	84х85х60
У871М	95-150	50-95	84х85х60
У872М	95-150	95-120	84х85х60

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа «орех»

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.

Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа «орех».

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?

Улыбнемся:

В трамвае:- Ваш билетик?- А ваш?- Я кондуктор!?!- А я электрик! Так что, мне за свет не платить?

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Способы соединения алюминиевых и медных проводов

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Клеммные колодки или клеммники . Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы. Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам. Схема простая: магистраль (алюминий) со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв. мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

Прокалывающие зажимы (ПЗ) . Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

Соединитель для проводов самодельный . Материалы: болт, три шайбы, лучше латунные, гайка, изолента. Соединение алюминиевых и медных проводов осуществляется разделением их зоны прямого контакта между зажатыми шайбами. Монтируется как временное, но живет десятилетиями.

Как не ошибиться с выбором соединителя проводов

Мы умышленно не стали рассматривать сферу применения и недостатки описанных выше моделей соединительных креплений, чтобы вынести это обсуждение в конец статьи.

Во всех вариантах исполнения. Для врезки в существующие электрические схемы кабель придется резать. Хватит ли его концов для разводки вашей новой вставки, определит расчет и аккуратность. Колодки хороши в сухих помещениях и установленные в распределительную коробку: механическая и климатическая стойкость низкая. Не всегда пригодны для ответвлений электропроводки, но идеально подходят на роль концевого переходника с алюминиевого провода на медный.

Электрические орешки разработаны для быстрого подключения кабелей, но в руках непрофессионала они капризны. Получить «заряд бодрости» при работе с оголенной проводкой разного сечения никому не хочется. Да и степень защиты IP20 явно мала для внешних условий.

Про ПЗ и болтовые переходники дополнительно ничего говорить не будем. В первом случае в силу специфичности, во втором – с оглядкой на ПЭУ. Выбор схемы электроснабжения своего дома всегда выбираете вы сами.

electricschool.ru

Ремонт и Строительство: Орех для соединения проводов: маркировка и правила пользования

Соединение проводников с помощью «орешка» является довольно-таки распространенным явлением. Кабельный сжим так назван из-за внешнего сходства. Термин «орех» относится к общепринятым и используется в качестве элемента профессионального сленга у специалистов-электроэнергетиков. Официальное наименование приспособления – ответвительный зажим или сжим. В этой статье мы расскажем,что собой представляет орех для соединения проводов и как пользоваться этим соединителем.

Назначение и преимущество соединителей

Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.

Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки, то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Конструкция сжима

Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

remontostroitel.blogspot.com

Как правильно выбрать гайку для проволоки

Выполняя практически любую электрическую проводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов для осветительных приборов, розеток, переключателей и других устройств. Наиболее распространенным типом соединителей для проводов являются маленькие круглые пластиковые колпачки, часто называемые гайками , которые накручиваются на оголенные концы проводов для создания плотных соединений. Соединения гайки проводов обратимы — их можно будет открутить в будущем, если вам понадобится заменить какое-либо устройство.

Разъемы для проводов

Лучшие

Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек. Никогда не используйте ленту вместо проволочных гаек — она ​​просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.

Существуют также разъемы для проводов с защелкой, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.

Как они работают

Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их. У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая обеспечивает натяжение проводов, чтобы надежно удерживать их.Когда вы затягиваете соединитель, скручивая его, пружина все сильнее затягивается вокруг проводов. Разновидности классических проволочных гаек витого типа включают вставные разъемы для проводов (прямые концы проводов вставляются в отверстия), водонепроницаемые разъемы для проводов (обычно заполненные гелем для предотвращения попадания влаги) и разъемы для стыкового сращивания (для соединения концов проводов с конец).

Как ими пользоваться

Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:

1. Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов.Обязательно используйте правильное отверстие в приспособлении для зачистки, чтобы не разрезать металл проволоки.
2. Удерживайте провода вместе так, чтобы их концы были выровнены.
3. Установите проволочную гайку подходящего размера на концы проволоки и надавите на проволоку, поворачивая гайку по часовой стрелке. Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
4. Немного потяните за каждый провод, чтобы убедиться, что он надежно закреплен гайкой. Если провод вообще вырывается, снимите гайку и начните заново.

Некоторые люди, в том числе многие электрики, любят скручивать провода линейными плоскогубцами по часовой стрелке с до , применяя соединительный элемент. Они считают, что это обеспечивает более надежное соединение и может помочь удерживать провода вместе в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше следовать инструкциям производителя, который часто не включает , а не , включая предварительное скручивание проводов вместе.

• Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение. Перед тем, как надеть гайку для проводов, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.

Размеры

Разъемы для проводов бывают разных размеров и цветов.Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неправильного размера — это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание). На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя одножильными проводами калибра 16.Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в диапазоне используемого вами цвета. Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.

Разъемы проводов — электрические 101

Синий провод — Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для подключения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG.Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания двери гаража, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов

1. Выключите питание.
2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
3. Совместите изношенные жилы и проводники.
4. Равномерно сожмите концы проводов.
5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод откручивается при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Push-

в разъемах для проводов

Подключить провода в разъемы push- очень просто, но отсоединить их очень сложно.Их следует использовать только в светильниках. В осветительной арматуре используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов.Типов соединителей для проводов много, самые распространенные — twist- on. Соединители Twist- IDEAL Industries на проводах являются наиболее часто используемыми и будут рассмотрены в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist-

On Wire Connectors

IDEAL Industries Первый соединитель для проводов назывался wire- nut® и стал торговым названием для любого соединителя Twist- на проводе.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они аналогичны разъемам IDEAL.

Таблица идеального сечения проводов

— Краткое руководство на двух страницах для подбора размера провода, количества проводов и цветового кода соединителя.

Брошюра по

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной разъем, его следует заменить новым проводным разъемом из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для надежного захвата и дополнительного крутящего момента. Доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire- .

Почему я подключил проводами весь дом — Руководство по эффективности дома

В 2016 году, планируя дизайн нового дома моей семьи, я начал исследовать гайки рычага Wago, уникальные электрические соединители, которые имеют явные преимущества по сравнению с традиционными гайками для проводов. Я был очарован концепцией и потенциальной простотой использования этих соединителей. Но действительно ли проводные соединители Wago лучше гаек?

В 2016 году я решил испытать их в максимально реалистичной тестовой ситуации.Я замуровал весь свой дом гайками Wago.

Я расскажу вам обо всех своих выводах, но вот в чем суть.

Гайки

Wago по сравнению с проволочными гайками — Гайки Wago обладают особыми преимуществами при электромонтаже для домовладельца, сделанного своими руками. К ним относятся:

• Визуальное подтверждение электрических подключений
• Простое снятие и замена проводов
• Может использоваться для соединения одножильных и многожильных проводов
• С уверенностью комбинируйте размеры проводов

Давайте рассмотрим каждый из Эти особые преимущества, которыми обладают гайки рычага Wago по сравнению с традиционными проволочными гайками.Но сначала небольшое уточнение.

Существует несколько моделей проволочных гаек Wago. Серия 222 имеет прочный пластиковый корпус. Модель, о которой я здесь говорю, — это серия 221 с прозрачным пластиковым корпусом .

Визуальное подтверждение электрических подключений

Нижняя часть прозрачной гайки рычага Wago позволяет визуально подтвердить подключение.

Один из самых неприятных аспектов проводных гаек — это отсутствие возможности увидеть, имеют ли провода внутри прочное соединение друг с другом.Это может привести к нехватке и даже к возгоранию.

Одной из первых функций, которые мне понравились при сравнении гаек Wago и гаек для проводов, была возможность визуального подтверждения соединений. Гайки рычага Wago имеют прозрачный корпус, через который виден провод внутри. Это дает вам возможность фактически увидеть, как провод касается внутреннего разъема .

Кроме того, уровни давят на провод после того, как он вставлен, чтобы предотвратить выскальзывание проводов.

Я не могу сказать вам, сколько доверия это вселяет при подключении соединений.Возможность увидеть и «почувствовать», что связь прочная, значительно облегчает откладывание этого проекта и продвижение вперед.

Простое снятие и замена проводов

Время от времени вам может понадобиться добавить к группе дополнительный провод. Возможно, вы добавляете свет или увеличиваете мощность в другой комнате. Хотя это может быть очень неприятно, когда вы работаете над удалением и заменой большой проволочной гайки на набор проводов, использование гаек Wago делает этот процесс простым и интуитивно понятным.

Просто поднимите рычаг за неиспользуемый паз гайки Wago и вставьте новый провод. Закройте рычаг, и все готово!

Снять или заменить провод так же просто. Дело в том, что не все провода скручены внутри проволочной гайки. Каждый размещается в собственном выделенном слоте. Провода расположены рядом, что позволяет быстро и легко снимать и заменять.

Соединение одножильных и многожильных проводов

Многожильный провод от вытяжного вентилятора для ванной соединен с жестким проводом с помощью гаек Wago.

Каждый домовладелец знает, что нельзя смешивать одножильный и многожильный провод в гайке. Тем не менее, многие электрические устройства, такие как потолочные вентиляторы, поставляются с многожильным проводом и набором гаек .

Какого черта?

Гайки Wago решают дилемму соединения одножильных и многожильных проводов благодаря своей конструкции. Поскольку каждый провод вставляется в свой собственный выделенный слот, соединения между разными типами проводов могут быть выполнены без проблем.

Я обнаружил, что их использование для подключения потолочных вентиляторов по всему дому является самым быстрым способом выполнения соединений с абсолютной уверенностью.В качестве бонуса они предотвращают судороги пальцев из-за скручивания проволочных гаек. 🙂

Комбинируйте размеры проводов с уверенностью

Одна из самых неприятных проблем с традиционными проволочными гайками возникает при соединении проводов разного диаметра. Может быть непросто найти проволочную гайку, которая подойдет к большему проводу, но при этом будет иметь зубы, чтобы зацепить меньшую.

Опять же, гайки рычага Wago решают эту проблему. Подключив провода от 24 до 12 AWG, я обнаружил, что подключение этих разных размеров проводов совершенно не раздражает.

О компании

Wago — международная компания, основанная в Миндене, Германия, в 1951 году. Компания предлагает широкий спектр электротехнической продукции, включенной в список UL, включая электрические соединения и технологии автоматизации.

Wago выполняет серию тестов для всех продуктов, включая обширный список механических, электрических, материалов и экологических. Полный список проверок можно найти на странице их рекомендаций на веб-сайте компании.

В этом корпоративном видео представлен обзор разъемов серии Wago 221.

Характеристики и характеристики гаек Wago

Гайки рычага серии Wago 221 рассчитаны на напряжение 450 В и изготовлены из медного соединительного материала. Они могут использоваться при температуре окружающего воздуха 185 градусов по Фаренгейту и могут выдерживать непрерывную рабочую температуру 221 градус по Фаренгейту, согласно веб-сайту Wago.

Гайки Wago сертифицированы UL. Сертификаты доступны для просмотра на сайте компании.

Заключение

После электромонтажа в моем собственном доме с помощью гаек Wago Lever Nuts, я с тех пор помог зятю в электромонтаже его дома, где мы также использовали их.Кроме того, мы модернизировали проводку в арендуемой собственности с помощью гаек Wago.

У нас никогда не было проблем или сожалений. На мой взгляд, это надежные соединители и отличная альтернатива традиционным гайкам для проводов.

В тех редких случаях, когда мне нужно открыть распределительную коробку или коробку выключателя света, чтобы добавить или заменить проводку, эта задача очень проста благодаря конструкции рычажного управления.

Например, я подключил свой дом к умному дому, когда построил его. Время от времени я буду модернизировать традиционный выключатель света до умного выключателя.Благодаря гайкам рычага Wago у меня нет проблем с подключением многожильного заземляющего провода, который поставляется со многими из этих интеллектуальных переключателей, к сплошному проводу, который находится в моих стенах.

Я рекомендую вам посетить веб-сайт компании и провести собственное исследование. По моему опыту, у домовладельца, сделавшего самодельный дом, мало причин для выбора традиционных пластиковых гаек вместо этого нового подхода к подключению электрических проводов.

Чтобы увидеть ассортимент гаек Wago Lever, доступных на Amazon, щелкните здесь.

electric — Почему в Великобритании не используются проволочные гайки?

Вкратце

• Накручиваемые соединители имеют плохую историю в Великобритании.
• В Великобритании традиционно используются разъемы с винтовыми зажимами.
• UK Электрики консервативны.
Распределительные коробки
• UK, переключатели, потолочные розетки и т. Д. Содержат достаточно встроенных разъемов, поэтому дополнительные незакрепленные разъемы обычно не требуются.
• Новые типы соединительных блоков с рычажным механизмом, открывающимися при сжатии или с протыканием, возможно, являются более популярными альтернативами.

Накидные соединители

Статья в Википедии о навинчиваемых соединителях предполагает, что они были запрещены в Великобритании 50 лет назад. Ссылки не приводятся. Предполагается, что 50 лет назад винтовые соединители (торговая марка Scruit) были сделаны из керамики и могли треснуть и обнажить провода.

Электрики из Великобритании — консервативная группа. Продавцы новых продуктов должны приложить немало усилий, чтобы убедить их в том, что их продукты соответствуют соответствующему законодательству.

В каталоге Ideal Industries Inc. указано

В соответствии с BS EN 60998 Соединители для проводов Twister® полностью соответствуют требованиям стандарта BS 7671: 2008 (17-е издание правил электромонтажа).

Тем не менее, производители нередко прилагают усилия, чтобы убедить британских электриков в том, что новые продукты соответствуют требованиям. Например. Земляные крепления Wagobox и Ezybond Некоторые из этих новых продуктов более или менее исчезают с рынка в течение нескольких лет, другие становятся успешными.

---

Винтовые клеммы

В Великобритании электрики почти всегда используют винтовые клеммы.

^{линейка нанесена в см с делениями в мм}

Белый полупрозрачный блок с винтовыми разъемами на переднем плане является типичным примером. Этот рассчитан на 5А. Доступны другие размеры для разных номинальных значений тока.

Электрик оставил остальные разъемы на этом снимке. Я подозреваю, что они использовались для временных подключений во время установки.Я не видел ничего в завершенной установке (но я всего лишь домовладелец, а не электрик, поэтому у меня очень ограниченный опыт)

Разъемы «Marr No.1» сзади справа внешне похожи на американские гайки, но сильно отличаются. Металлическая вставка удаляется и зажимная гайка используется для зажима проводов, затем на соединение накручивается пластиковый изолятор.

Разъемы «Legrand 10 мм2» в верхнем левом углу могут быть предназначены для более высоких значений тока.Обратите внимание, что пластина, которая прижимает провода, расположена так, чтобы не оказывать скручивающее усилие на проводники. Возможно, это позволит избежать повреждения многожильных проводов. Это, безусловно, предотвращает прижатие проводов к одной стороне винта и, следовательно, их ненадежное закрепление на месте.

Очевидным преимуществом этих разъемов является то, что провода можно снимать целыми и, как правило, не требуется обрезка перед повторным подключением. У меня сложилось впечатление, что в США соединения провод-гайка часто удаляются путем обрезки проводов, что может постепенно оставлять все меньше и меньше проводов в распределительной коробке или задней коробке для переделки соединений.

Когда необходимо соединить более двух проводов, используется винтовой соединитель немного другого типа:

Коммутаторы, соединительные коробки и потолочные розетки часто содержат достаточную емкость, поэтому дополнительные разъемы не требуются:

Более новые разъемы

Более простые в использовании разъемы становятся все более распространенными:

Некоторые из них представляют собой «осветительные разъемы», используемые для соединения одножильных проводов с многожильными.Все они рассчитаны на 20 А и не менее 300 В. Все они имеют тестовый порт и направляющую для обрезки проводов.

Возможно, британские электрики, которые ищут новые разъемы, предпочитают их навинчивающимся разъемам.

Использование и выбор проволочных гаек

Любой домашний разнорабочий, который при выполнении любых электромонтажных работ использовал проволочные гайки (рис. 1). Гайка для проводов — это устройство, которое помогает в соединении группы электрических проводов. Он не только надежно удерживает соединение, но и обеспечивает изоляцию механического соединения проводов.

Следует отметить, что «проволочная гайка» является торговой маркой Ideal Industries, но, как и Kleenex, она стала основным обозначением продукта.

Многие производители выпускают аналогичные продукты под собственными торговыми марками и торговыми марками.

Рисунок 1 — Ассортимент соединителей проводов

Чтобы избежать проблем, таких как ослабление соединителей проводов, вызывающее прерывистые проблемы с питанием или, что еще хуже, вызывающее возгорание, важно, чтобы при соединении проводов использовался соединитель провода правильного размера.

Хотя во многих новых соединителях проводов говорится, что предварительное скручивание проводов не требуется, на мой взгляд, создание прочного механического соединения (см. Рисунок 2) предотвратит отсоединение проводов от соединителей проводов в будущем, особенно если провода и / или многожильные и одножильные провода удерживаются одним разъемом.

Рисунок 2 — Проволочные гайки на витой проволоке

• Использование слишком большого соединителя для проводов приведет к плохому захвату проводов.
• Использование слишком маленького соединителя для проводов предотвратит попадание скрученных проводов в соединитель на глубину, обеспечивающую надлежащую удерживающую способность и изоляцию.

Конечно, существуют десятки размеров проводов, а комбинации размеров проводов, которые можно создать, исчисляются тысячами.

Но поскольку большинство домашних мастеров работают с обычными домашними электрическими цепями, мы будем иметь дело с наиболее вероятными датчиками и соединениями, с которыми они столкнутся.

В Таблице 1 приведены основные соображения по выбору размеров гаек / соединителей.

Таблица 1 — Размеры гайки / соединителя провода
Цвет		Комбинации проводов
		Калибры	Минимум	Максимум
Серый		№ 22 по № 16	2 — № 22	2 — №16
Синий		№ 22 по № 14	2 — № 22	3 — №16
Оранжевый		№ 22 по № 14	1 — № 18 и 1 — № 20	4 — №16 и 1 — №20
Желтый		№ 18 к № 12	2 — № 18	4 — № 14 и 1 — № 18
Красный		№ 18 по № 10	2 — № 14	2 — № 10 и 2 — № 12

Для домашнего мастера коннекторы проводов, которых хватит на 99.5% домашних заданий — красные и желтые.

Однако наличие набора гаек разного размера означает, что вы сможете подключить практически любую комбинацию проводов.

Обратите внимание, в некоторых соединителях проводов внутри есть проволочная пружина, которая зажимает провода, в других — нет. Вы всегда должны использовать соединители с проволочной пружиной внутри.

Выбор проволочных гаек.

Проволочные гайки также доступны для алюминиевых проводов, устойчивых к атмосферным воздействиям, под землей и при высоких температурах.

Дополнительная информация по оконечным проводам

Дополнительная информация о калибрах проводов.

Wago против Wire Nuts: использование Wago Nuts для вас в качестве альтернативы Wire N

Когда вы сосредотачиваетесь на домашнем проекте, вам необходимо учитывать множество факторов. На эти факторы напрямую влияет местоположение данного проекта, необходимые инструменты и аксессуары, степень сложности, а также ваш личный опыт и образование, и это лишь некоторые из них.Вот почему электрические проекты являются одними из самых деликатных, над которыми вы могли бы работать, и, как правило, требуют наибольших исследований и подготовки. Вот почему, когда дело доходит до электропроводки в вашем доме, вы хотите убедиться, что все сделано не только для кодирования, но и с использованием лучших доступных деталей, деталей и инструментов.

Одна область вокруг электропроводки, где, кажется, ведутся большие споры о том, в какую сторону следует опираться, — это использование гаек Wago или гаек для проводов. Соединительные гайки Wago обладают рядом преимуществ, в том числе более тонким профилем и прозрачным корпусом.Но достаточно ли одних этих функций, чтобы добиться их благосклонности? Давайте посмотрим на некоторые из этих преимуществ, которые вы можете найти с Wago Nuts.

Клеммная колодка разъема Wago 222 Series 3 и Клеммная колодка разъема Wago 221 Series 3

Первое, что нужно понять — что такое гайка Wago и чем она отличается от проволочной гайки? Что ж, есть несколько отличий, каждое из которых направлено на повышение производительности и эффективности. С оригинальной серией wago 222 электрики обнаружили следующие преимущества:

• Одобрено для работы с проводами самых разных размеров и типов, включая одножильные, многожильные и гибкие,
• Имеет встроенный наглядный указатель необходимого размера полосы перед вставкой, а
• Конструкция рычага, допускающая повторное использование,
• Включите датчик доступа к контрольной гайке.

Совсем недавно была выпущена серия wago 221, которая включает не только упомянутые выше функции, но и обновления, в том числе:

• На 40% меньше размер и дизайн,
• Меньшее усилие, необходимое для открывания и закрывания створки,
• Прозрачный корпус для правильного подключения и
• 2 отверстия для доступа к контрольной гайке.

Эти функции позволяют использовать не только в нескольких приложениях, но и в разных отраслях. По этой причине все больше и больше людей переходят на использование соединителей Wago в своих домах.

Если вы когда-либо заменяли провода или устанавливали новые провода в своем доме, вы знаете, какое разочарование возникает из-за того, что вы не уверены, есть ли четкое соединение с гайкой для проводов. Вы можете отменять или восстанавливать соединение несколько раз или, что еще хуже, вам нужно вернуться и повторить соединение, когда вы поймете, что оно не работает. Прозрачный корпус серии Wago 221 устраняет эту проблему.

Кроме того, могут возникнуть проблемы при подключении медных проводов разных типов и размеров.Серия 221 позволяет подключать все типы проводов и, следовательно, может подключать провода разных размеров и типов.

Теперь вы, вероятно, можете сказать, почему люди переходят на эти орехи ваго, это сочетание простоты и функциональности. Одно из самых прямых преимуществ, которое люди видят в этом, — это организация. Теперь у вас есть возможность обеспечить правильную организацию вашей распределительной коробки, что упрощает процесс удаления и замены старых или существующих проводов.

Одна из областей этой легкости при замене соединений — это возможность легко снять гайку Wago (или провод с гайки) и не беспокоиться о том, что провода будут скручены вместе, как с гайкой для проволоки. Такой подход помогает не только с точки зрения простоты и функциональности, но и с точки зрения состояния вашей оголенной проволочной ленты с течением времени, поскольку исключает возможность регулярно наматывать провода.

Говоря о преимуществах этих гаек Wago и о том, почему люди переходят на них, важно также указать их спецификации, чтобы вы могли быть уверены, что они подойдут вам.Гайки соединителя Wago рассчитаны на номинальное напряжение 450 В, импульсное напряжение 4 кВ и ток 41 А. Максимальная температура окружающего воздуха составляет 85 градусов при постоянной рабочей температуре 105 градусов. В зависимости от того, откуда вы получаете свой, вы можете получить от 1 отдельного разъема до нескольких коробок! Все зависит от ваших потребностей.

В заключение, легко понять, почему все больше и больше людей, электриков и предприятий переходят от соединителей с гайками к соединителям с гайками.Легкость, организованность, простота, безопасность, надежность и эффективность — вот лишь некоторые из причин, почему. Итак, планируя перемонтаж, строительство, расширение или любой другой проект на горизонте, постарайтесь помочь себе, выбрав орехи Wago.

Беспаечные соединители — Проволочные гайки — We-Supply

Мы обеспечиваем заботу

Если вы не можете найти то, что ищете, пожалуйста, свяжитесь с нами по бесплатному телефону: 888-294-5597.Мы будем рады помочь!

Вы также можете связаться с нами по электронной почте [email protected]

охватывать { дисплей: нет; } } ]]> Сортировать по

Лучшие продажи

• Рекомендуемые
• Цена, по возрастанию
• Цена, по убыванию
• По алфавиту, A-Z
• По алфавиту Я-А
• Дата, от старого к новому
• Дата, от нового к старому
• Лучшие продажи

# 22-14AWG Серая проволочная гайка, 5 шт. В упаковке

Закручивающаяся гайка для проволоки Номер детали: 76-WN22 Эти накручиваемые гайки для проволоки используются для соединения двух проводов.Пружинная вставка обеспечивает надежное и плотное соединение. Диапазон калибра провода: 22-14 AWG Максимальное электрическое напряжение: 300/600 вольт Цвет: серый Изолированный материал: ПВХ

Добавить в список желаний # 22-14AWG Ореховая проволока с апельсином, 5 шт. В упаковке

Накручивающаяся гайка для проволоки Номер детали: 76-WN16 Эти накручиваемые гайки для проволоки используются для соединения двух проводов.Пружинная вставка обеспечивает надежное и плотное соединение. Диапазон калибра провода: 16-14 AWG Максимальное электрическое напряжение: 300/600 вольт Оранжевый цвет Изолированный материал: ПВХ

Добавить в список желаний # 22-10AWG Желтая проволочная гайка, 5 шт. В упаковке

Накручиваемая гайка для проволоки Номер детали: 76-WN12 Эти накручиваемые гайки для проволоки используются для соединения двух проводов.Пружинная вставка обеспечивает надежное и плотное соединение. Диапазон калибра провода: 12-10 AWG Максимальное электрическое напряжение: 300/600 вольт Цвет: желтый Изолированный материал: ПВХ

Добавить в список желаний Проволочная гайка, оранжевая, 22-14 AWG, закручивающаяся, пружина, 100 шт.

Подпружиненные винтовые соединители GWN особенности: внесены в список UL, одобренные CSA компоненты Огнестойкий термопластический изоляционный кожух Фиксированная внутренняя проволочная пружина обеспечивает соединение с оптимальной проводимостью Нескользящие зажимные ребра для повышения эффективности скручивания и комфорта Глубокая юбка, обеспечивающая превосходную защиту от…

Добавить в список желаний Проволочная гайка, оранжевая, 22-14 AWG, навинчивающаяся, пружина, упаковка из 1000 шт.

Подпружиненные винтовые соединители GWN особенности: внесены в список UL, одобренные CSA компоненты Огнестойкий термопластический изоляционный кожух Фиксированная внутренняя проволочная пружина обеспечивает соединение с оптимальной проводимостью Нескользящие зажимные ребра для повышения эффективности скручивания и комфорта Глубокая юбка, обеспечивающая превосходную защиту от…

Добавить в список желаний Проволочная гайка, серая, 22-14 AWG, навинчивающаяся, пружина, 100 шт. В упаковке

Подпружиненные винтовые соединители GWN особенности: внесены в список UL, одобренные CSA компоненты Огнестойкий термопластический изоляционный кожух Фиксированная внутренняя проволочная пружина обеспечивает соединение с оптимальной проводимостью Нескользящие зажимные ребра для повышения эффективности скручивания и комфорта Глубокая юбка, обеспечивающая превосходную защиту от…

Добавить в список желаний Проволочная гайка, синяя, 22-14 AWG, поворотная, пружина, 100 шт. В упаковке

Подпружиненные винтовые соединители GWN особенности: внесены в список UL, одобренные CSA компоненты Огнестойкий термопластический изоляционный кожух Фиксированная внутренняя проволочная пружина обеспечивает соединение с оптимальной проводимостью Нескользящие зажимные ребра для повышения эффективности скручивания и комфорта Глубокая юбка, обеспечивающая превосходную защиту от…

Добавить в список желаний Проволочная гайка, красная, 22-8 AWG, поворотная, 100 шт.

Характеристики коннекторов GWN Winged Twist-on Wire: внесены в список UL, одобрены CSA. Компоненты из огнестойкого термопласта. Фиксированная внутренняя проволочная пружина обеспечивает соединение с оптимальной проводимостью. Нескользящие зажимные ребра для повышения эффективности скручивания и комфорта…

Добавить в список желаний Проволочная гайка, красная, 18-8 AWG, поворотная, 100 шт.

Характеристики коннекторов GWN Winged Twist-on Wire: внесены в список UL, одобрены CSA. Компоненты из огнестойкого термопласта. Фиксированная внутренняя проволочная пружина обеспечивает соединение с оптимальной проводимостью. Нескользящие зажимные ребра для повышения эффективности скручивания и комфорта…

Добавить в список желаний

{{если варианты [0] .compare_at_price> варианты [0] .price}} — $ {Math.floor ((варианты [0] .compare_at_price — варианты [0] .price) * 100 / варианты [0] .compare_at_price)}% {{/если}} {{если доступно}} Распроданный {{/если}} $ {(tagLabel = false), »} {{если теги}} {{каждый тег}} {{if $ value == «label» || $ value == «Ярлык»}} $ {(tagLabel = true), »} {{/если}} {{/каждый}} {{/если}} $ {(noprice = false), »} {{если теги}} {{каждый тег}} {{if $ value == «armixnoprice» || $ value == «ArmixNoPrice»}} $ {(noprice = true), »} {{/если}} {{/каждый}} {{/если}} {{если tagLabel}} Специальный ярлык {{/если}}

$ {splitTitle (заголовок)} {{если варианты [0].compare_at_price> варианты [0] .price}}

{{html Shopify.formatMoney (варианты [0] .compare_at_price, window.money_format)}} {{if price_varies}} из {{/если}} {{html Shopify.formatMoney (варианты [0] .price, window.money_format)}}

{{еще}}

{{if price_varies}} из {{/ if}} {{html Shopify.formatMoney (варианты [0] .price, window.money_format)}}

{{/если}} {{каждый вариант}} $ {(downcased_option = name.toLowerCase ()), »} $ {(option_color_swatch = window.swatch_recently), »} {{if option_color_swatch.indexOf (downcased_option)> -1}} $ {(список цветов = »), »} $ {(optionCount = 0), »} $ {(count = 0), »}

{{каждое значение}} $ {(цвет = 0), »} {{каждый вариант}} {{если позиция == 1}} $ {(цвет = варианты [($ index)].Опция 1 ),»} {{/если}} {{если позиция == 2}} $ {(цвет = варианты [($ index)]. option2), »} {{/если}} {{if position == 3}} $ {(цвет = варианты [($ index)]. option3), »} {{/если}} {{если colorlist.indexOf (цвет)

$ {color}

{{/если}} $ {(optionCount ++), »} $ {(count = optionCount / 4), »} {{/если}} $ {(список цветов = список цветов.
Орехи для проводов: что это такое, примеры применения и правила соединения проводов
