Самодельные откатные ворота своими руками
Содержание
- Преимущества самодельных откатных ворот
- План самостоятельного создания откатных ворот
Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.
Откатные ворота
При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.
Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.
Преимущества самодельных откатных ворот
Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.
Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.
Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.
Схема откатных ворот
План самостоятельного создания откатных ворот
Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.
Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.
Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.
Для самостоятельной установки потребуется:
- Подготовленные опорные столбы;
- Создание фундамента для конструкции;
- Проведение электропроводки под автоматику;
- Создание ворот;
- Монтаж конструкции.
Конструкция откатных ворот
Опорные столбы
Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.
Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.
Дабы цемент полностью застыл, потребуется подождать не менее одной недели.
В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.
Откатные ворота — схема
Создание фундамента под откатные ворота
Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.
На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью.
Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.
Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.
Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.
Элементы откатных ворот
Нарезка, сварка и покрасочные работы
После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.
Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.
На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.
После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку.
Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.
Установка ворот
Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.
На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик.
Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.
Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.
Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек.
Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.
Самодельные откатные ворота – сделать просто

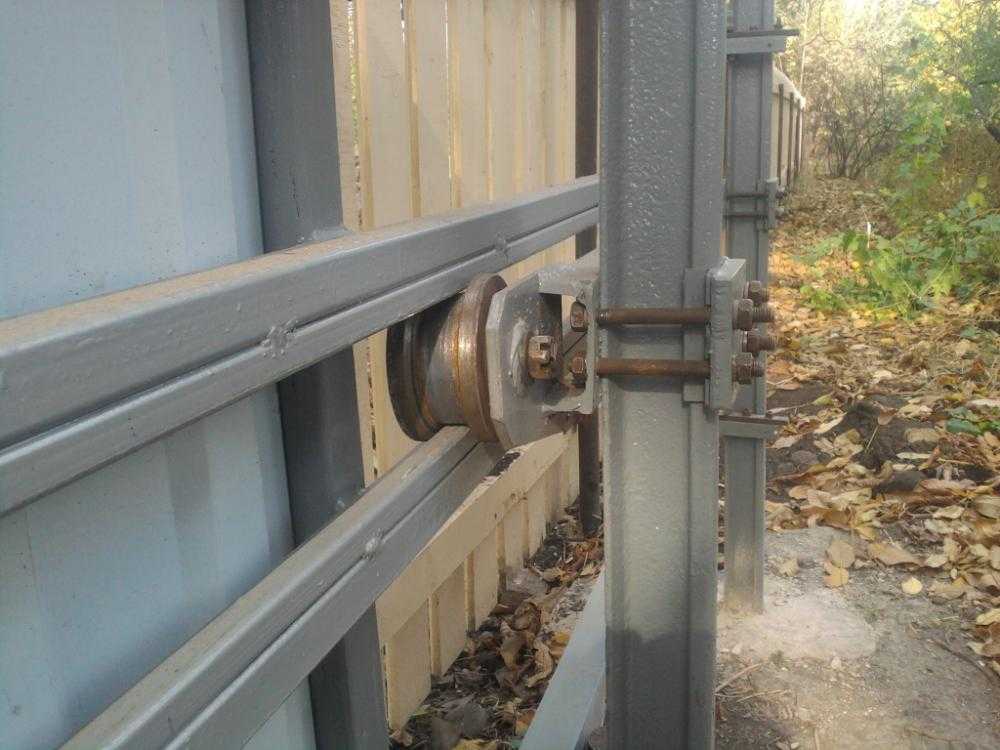

Ворота двигаются за счет двух роликовых опор, смещенных немного относительно проезда.
Они заведены в направляющий рельс, находящийся на створке.
Между роликами и рельсом минимальный зазор, потому ворота перемещаются плавно и без подклиниваний.
Содержание статьи:
- Подготовительные работы.
- Земляные работы.
- Подготовка металлоизделий.
- Бетонные работы.
- Кирпичная кладка опор ворот.
- Изготовление створки.
- Крепление металлических нащельников.
- Требования к фурнитуре для откатных ворот.
- Монтаж верхней пластины с роликами.
- Монтаж роликовых кареток.
- Монтаж концевого ролика и нижнего улавливателя.
- Монтаж верхнего концевого улавливателя.
- Установка заглушек в направляющий рельс.
-
Автоматика для откатных ворот.
Подготовительные работы
Перед началом основных работ следует выполнить подготовку. Для этого в первую очередь нужно снять растительный слой, чтобы ничего не мешало разбивочным работам.
Дале необходимо приготовить четыре отрезка арматуры длиной около одного метра диаметром 10-12 мм – они будут служить указателями основных осей. Также понадобятся несколько сварочных электродов, которыми будут обозначаться временные оси, а еще леска или шпагат.
Арматуру нужно вынести чуть дальше будущих опор столбов (в форме квадрата или прямоугольника), чтобы ворота оказались внутри периметра.
Перед тем как забить арматуру на глубину, нужно проверить диагонали – они должны совпадать. Если все в порядке, арматура забивается таким образом, чтобы ее часть около 150-200 мм оставалась на поверхности.
После этого между арматурой можно натянуть леску или шпагат – оси готовы.
Земляные работы
После выполнения подготовительных работ можно начать копать приямки под фундаменты столбов ворот и роликовых опор.
Дно приямков должно быть ниже нормативной глубины промерзания грунта, которая как правило не менее 900 мм.
Размеры приямков в плане должны быть немного больше длины и ширины опор. Например, если столб ворот 400 х 400 мм, приямок должен быть 450 х 450 мм.
Длина приямка под фундамент роликовых опор должна быть не менее половины проезда через ворота, например, если расстояние между столбами 3,0 м, приямок должен быть 1,5 м.
По ширине приямок обычно принимается 25-30 см.
Если при копании прямков их стенки осыпаются, нужно сделать опалубку, даже из старых досок — на данном этапе внешний вид не важен. Когда все приямки готовы, их дно нужно пролить водой, чтобы утрамбовать взрыхленный грунт.
Если бетонные работы выполнять пока не планируется, приямки нужно накрыть щитами, чтобы во время дождя их не размыло.
Подготовка металлоизделий
Перед бетонными работами необходимо подготовить все металлические изделия, которые будут забетонированы: сердечники опор ворот и швеллер (закладная деталь) под роликовую опору.
Сердечники можно изготовить из квадратной трубы сечением 80 х 80 мм или 100 х 100 мм. Длина сердечника принимается в зависимости от глубины фундамента и высоты опоры. Если, например, опора имеет высоту 2,0 м, а фундамент глубину 1,0 м, сердечник должен быть не более 1,9 м, чтобы снизу он не контактировал с грунтом и был защищен бетоном, а сверху была возможность накрыть кирпичную кладку козырьком.
Сердечник в приямке нужно разместить вертикально. Для этого используется гидравлический уровень.
Чтобы сердечник не сместился в сторону, его нужно закрепить временными распорками. Чтобы сердечник прочно «сидел» в бетоне, к его нижней части можно приварить накрест два отрезка арматуры диаметром 8-10 мм, длиной 200-250 мм.
Для исключения попадания осадков в сердечник, его верх нужно временно закрыть полиэтиленом.
Закладную деталь для роликовых опор можно сделать из швеллера №№ 22-24, длина которого должна быть не менее половины проезда через ворота.
Для надежного закрепления швеллера в бетоне, к нему нужно приварить армокаркас, который состоит и четырех вертикальных стержней длиной 0,8-0,9 м и четырех горизонтальных. Для каркаса можно использовать арматуру диаметром 8-10 мм.
Швеллер с армокаркасом устанавливаются в приямке при помощи гидроуровня таким образом, чтобы его поверхность находиласть в едином горизонте с проездом – это одно из условий для нормального перемещения створки.
Закладную деталь нужно закрепить временными распорками, чтобы при бетонировании она не сместилась.
До начала бетонных работ все металлические элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы.
Бетонные работы
При бетонировании фундаментов можно применить бетон марки М 200. Для его изготовления понадобятся такие вяжущие и наполнители как цемент М 500, песок, щебень и вода.
Пропорции: на 1 кг цемента 2 кг песка и 3,5 кг щебня.
Бетонные работы лучше выполнять при положительной температуре воздуха на улице, тогда не придется использоватьпротивозаморозковые добавки, которые приведут к удорожанию ворот в целом. Бетон при заливке нужно утрамбовывать, чтобы в его теле небыло пустот.
Когда бетонирование закончено, фундаменты нужно закрыть от попадания прямых солнечных лучей. Кроме того, нужно первые пару дней поливать их поверхность водой, чтобы не образовались трещины.
Все последующие работы можно начинать не ранее чем через неделю — нужно подождать, чтобы бетон набрал прочность.
Кирпичная кладка опор ворот
Кирпичная кладка выполняется на цементно-песчаном растворе М 100. Положив первые три ряда кирпича, нужно заложить закладную деталь из равнополочного уголка 40 х 40 мм, длиной 70 мм с отрезком арматуры диаметром не более 8 мм.
Закладных деталей в опоре должно быть не менее трех.
Верхняя «закладушка» устанавливается на 10-15 см ниже, чем верхняя грань будущей створки. Трьтя закладная устанавливается по центру между верхней и нижней.
Изготовление створки
Створка состоит из труб основного и вспомогательного каркаса, а также из профнастила (в нашем случае).
Чтобы не делать ошибок, предварительно следует выполнить детальный чертеж створки со всеми необходимыми размерами и спецификациями. Если для Вас это сложно, при покупке фурнитуры для откатных ворот Світ Воріт™ (ссылка) его сделают бесплатно наши специалисты. С Вашей стороны понадобятся только исходные данные: длина и высота проема ворот.
Многие люди интересуются, для чего у створки есть треугольная часть – она нужна, чтобы ворота были консольными.
Когда ворота закрыты в треугольной части находятся роликовые опоры, удерживающие створку, потому в самом проезде нет никаких направляющих, ограничивающих его габарит, так как направляющий рельс движется вместе со створкой.
До начала сварки каркасов, все металлические элементы должны быть очищены от грязи и ржавчины, обезжирены и прогрунтованы.
Несущий каркас как правило набирают из прямоугольных труб сечением 60 х 30 мм, а вспомогательный из труб 30 х 20 мм. Еще при изготовлении створки обязательно должен быть в наличии направляющий рельс – он является неотъемлемой ее частью.
Чтобы удобно было делать каркас, к направляющему рельсу в качестве опор можно временно приварить два отрезка трубы 30 х 20 мм длиной около 0,5 м – так створку можно будет набирать в вертикальном положении.
К направляющему рельсу крепится нижняя труба несущего каркаса прихватками длиной шва 15-20 мм в шахматном порядке шагом 600-700 мм.
Соединять эти два элемента сплошным швом нельзя, так как направляющий рельс поведет и ворота будут иметь тугой ход или вовсе заклинят.
Далее при помощи гидравлического уровня устанавливается первая вертикальная стойка и прихватывается сваркой (только прихватывается).
Таким же образом устанавливается вторая.
А потом крепится вертикальная труба и проверяются диагонали – они должны быть равны. Если диагонали равны, можно все элементы обварить в местах стыков сплошным швом.
Потом приваривается диагональ из трубы 60 х 30 мм.
На этом изготовление несущего каркаса заканчивается и можно приступать к вспомогательному. Вспомогательный каркас из труб 30 х 20 мм должен привариваться к несущему строго по центру, чтобы «прикручиваемый» профнастил был симметричен по отношению друг к другу.
Сначала привариваются трубы 30 х 20 мм по внутреннему периметру несущего каркаса.
Далее устанавливается горизонтальная перемычка.
А для создания жесткости две вертикальных:
Каркас створки готов и нужно все сварочные швы зачистить болгаркой, обезжирить, прогрунтовать и покрасить в три слоя.
Профнастил крепится саморезами по металлу длиной 19 мм под головку № 8.
Как вариант профнастил можно закрепить, когда створка уже будет установлена на фурнитуре ворот – так снижается риск что во время монтажа он будет поцарапан или помят.
Каждая из частей профнастила должна подгоняться под каркас створки индивидуально, чтобы было максимально точное их прилегание. Можно профнастилом не зашивать треугольную часть створки, так как она не попадает в проем.
Когда створка готова можно приступать к монтажу несущих элементов, которые будут ее держать.
Каркас створки можно сделать из Т-профиля. Так выйдет гораздо качественнее и надежнее.
Крепление металлических нащельников
К закладным деталям на столбах привариваются металлические нащельники из трубы 60 х 30 мм или 60 х 40 мм.
Чтобы в дальнейшем была возможность установить верхнюю пластину с роликами, в нащельнике со стороны фундамента под роликовые опоры нужно сделать вырез 60 х 40 мм.
Чтобы вовнутрь второго нащельника не попадали осадки, его сверху нужно заглушить.
Требования к фурнитуре для откатных ворот
Направляющий рельс. Данный элемент является одним из наиболее важных, и его геометрия должна быть достаточно точной, чтобы ворота плавно перемещались и не заклинивали. В поперечном сечении изгибы должны быть с минимальными закруглениями.
Нижние полки должны быть зеркальными относительно друг друга и находиться в едином горизонте, чтобы износ роликовых опор был наименьшим.
По длине, направляющий рельс должен быть полностью ровным и не иметь окалин или раковин, которые вызывают грохот ворот и подпрыгивание створки. Рельс должен быть изготовлен из стали с повышенным содержанием углерода, чтобы он пружинил и не деформировался от нагрузки.
Роликовые каретки.Роликовые каретки бывают с металлическими или полимерными роликами.
В наших климатических условиях для длительной работы подходят именно металлические ролики. Дело в том, что при низких температурах полимеры нередко становясь хрупкими, ломаются, а при высоких, теряют форму, поскольку становятся «мягкими».
Также следует обратить внимание на подшипники роликов, которые могут быть обычными или усиленными. Кроме того, у них для защиты бывают металлические или металлорезиновые пыльники для защиты от влаги и грязи — металлические быстрее ржавеют и затрудняют нормальное кручение подшипника.
Подвижная часть опоры должна наклоняться в ту или иную сторону без особых затруднений, но и не «болтаться». Если у нее тугой ход и ворота не используются длительное время, ее от ржавчины может заклинить, что приведет к быстрому износу роликов.
Также нужно обращать внимание на антикоррозийное покрытие роликовой опоры в целом, чтобы слой был достаточным и равномерным. Если он «слабый» будут видны темные пятна.
Чтобы ворота при закрывании не «ныряли» и нормально попадали в улавливатели, зазор между направляющим рельсом и роликовыми опорами должен быть 1-2 мм.
Если он будет слишком мал, ворота будут клинить, а если слишком большой – будут «клевать» и ударяться о полку нижнего улавливателя.
Верхняя пластина с роликами должна направлять верхнюю грань створки по прямой линии, и при этом ее удерживать.
У пластины ролики могут быть из резины или пластика. Резиновые считаются лучшим решением, так как не царапают поверхность створки.
Некоторые производители, экономя на этом элементе, делают его из металла толщиной 2 мм, хотя желательно, чтобы он был не менее 3-4 мм.
Нижний концевой ролик плавно заводит створку на полку нижнего улавливателя. На сегодняшний день большинство производителей сам ролик делают из полимеров, хотя некоторые еще его изготавливают металлическим.
Нижний улавливатель.Предназначен для приема створки и ее удерживания. Нижняя полка частично снимает нагрузку от ворот на роликовые опоры.
Толщина металла нижнего улавливателя должна быть не менее 3 мм чтобы он не гнулся под нагрузкой.
Верхний улавливатель необходим для удерживания верхнего угла створки когда она находится в закрытом положении. Толщина металла данного изделия должна быть не менее 4-х миллиметров, чтобы оно не гнулось.
При покупке фурнитуры, обращайте внимание на наличие верхнего улавливателя, так как не все производители включают его в комплектацию.
Резиновые заглушки устанавливаются с торцов направляющего рельса чтобы в него не набивались снег и грязь.
Заглушки должны иметь гофрированную часть, чтобы плотно держаться в рельсе. Резина, из которой они сделаны, не должна рассыхаться в жару и дубеть на морозе.
Монтажная пластина роликовых опор. Производители данный элемент не включают в комплект фурнитуры.
Всего нужно две пластины для установки роликовых опор — с ними процесс выставления роликов в необходимое положение происходит значительно проще и быстрее, поскольку все регулировки выполняются поворотом гаек на четырех шпильках.
Замок для запирания. Для откатных ворот необходим специальный замок, у которого есть выкидной ригель.
При выборе замка нужно обращать внимание на его механизм, детали которого должны быть из латуни, а не алюминия или силумина, иначе могут окислиться под воздействием атмосерных факторов.
Монтаж верхней пластины с роликами
Чтобы установить пластину в нащельнике должен быть вырез размером 60 х 40мм.
Одна из гнутых частей пластины заводится между кирпичной кладкой и нащельником. Горизонтальная плоскость должна полностью лечь на верх нащельника, и только потом пластину можно к нему приварить.
Монтаж роликовых кареток
Роликовые опоры относительно друг друга должны находиться как можно дальше.
Крепить опоры к швеллеру (закладной детали) можно двумя способами: без монтажной пластины и с ее помощью.
Без монтажной пластины опоры слегка прихватываются сваркой к швеллеру и проверяется ход ворот. Если он тугой, сварку нужно срезать и заново выставить опоры, и эти действия нужно выполнять до тех пор, пока ворота не будут легко перемещаться.
С монтажной пластиной приваривается основание только самой пластины, а уже на нее нанизывается роликовая опора. Все регулировки роликов осуществляются при помощи гаек, расположенных на четырех шпильках.
Монтаж концевого ролика и нижнего улавливателя
Концевой ролик заводится в направляющий рельс.
И крепится при помощи двух болтов.
Нижний улавливатель крепится к нащельнику при помощи сварки.
Улавливатель должен находиться на таком уровне, чтобы наезжающий на его полку ролик вместе со створкой поднимался на 3-4 мм. Чтобы выполнить это условие до сварки улавливатель нужно приложить к нащельнику и приблизить створку, чтобы увидеть перепад высот.
Монтаж верхнего концевого улавливателя
Верхний улавливатель крепиться сваркой к нащельнику.
Установка заглушек в направляющий рельс
Заглушки устанавливают с двух торцов направляющего рельса. Гофрированная часть обеспечивает надежное крепление заглушки в рельсе.
Чтобы установить заглушки использование инструмента не требуется, их можно завести в рельс вручную.
Автоматика для откатных ворот
Чтобы откатные ворота сделать автоматическими, нужно такое оборудоване:
-
Привод с блоком управления.
- Зубчатая рейка.
- Любая система управления вороами (например, радиопульты).
Также воротную систему можно оборудовать дополнительными элементами управления и безопасности.
85 фото пошагового создания автоматических ворот
В последнее время, когда каждый состоятельный горожанин хочет обзавестись собственным частным домом или дачей, перед ним встает вопрос строительства забора и, как следствие, подходящей калитки для него.
Откатные, раздвижные ворота в этом вопросе очень популярны благодаря своей очевидной практичности; также, они часто используются в промышленных объектах.
С ростом спроса увеличилось количество производителей, занимающихся изготовлением как готовых ворот, так и их комплектующих, предлагающих монтаж квалифицированными рабочими.
Содержание отзыва:
- Типы откатных ворот
- Подъемные ворота
- Откатные ворота на рельсе
- Консольные ворота
- Когда можно устанавливать откатные ворота
- Как установить откатные1 ворота 0012
Типы откатных ворот
Ворота делятся на несколько видов, и каждый имеет свою конструкцию, имеющую свои плюсы и минусы.
Подъездные ворота
Чаще всего используются на входах промышленных объектов и других территорий, предназначенных для не слишком широкого круга лиц. Этот тип дверей очень надежен, но его изготовление требует больших материальных затрат и, как следствие, финансов.
Однако тем, кто ценит качество превыше всего, они придутся по вкусу: навесные ворота могут работать даже через пятьдесят лет после установки.
Из явных минусов, помимо цены, стоит отметить довольно ограниченный проем ворот за счет верхней балки.
Откатные ворота на рельсе
Теоретически самая надежная и в то же время самая примитивная конструкция ворот. Ворота открываются как дверь-купе, скользя на колесиках по специализированному рельсу, который находится на земле.
Несмотря на всю простоту использования, в условиях климата нашей страны с данным типом ворот могут возникнуть проблемы; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв рельс, и тогда их открытие станет невозможным, и восстановить работоспособность будет сложно.
Наибольшее применение данная конструкция найдет в местах, где территория подвергается своевременной уборке, например, в частных дворах. Также даже в открытом состоянии такие ворота не занимают лишнего места, что, очевидно, дает им преимущество в местах с ограниченным пространством.
Консольные ворота
Конструкция данного типа ворот аналогична раздвижным на рельсе, но отличается тем, что в воротах отсутствует контакт с грунтовым рельсом. Эта сложнейшая конструкция, однако, дает ей свои преимущества: погодные условия не влияют на работу ворот, и они оставляют много свободного пространства, сводят на нет риск повреждения въезжающего в них автомобиля.
Благодаря удобному расположению тел качения, непосредственно обеспечивающих ворота, консольные ворота не зависят от природы, что позволяет им иметь повышенную прочность.
Движение ворот очень простое благодаря продуманной конструкции, а также уменьшенному трению.
Из минусов можно отметить сложный монтаж и необходимость большей площади забора, чем размер проема.
Когда можно установить откатные ворота
Для установки желаемого типа откатных ворот иногда не хватает желания и бюджета; Во многом успех установки зависит от типа участка, на котором собираются располагаться ворота.
В некоторых ситуациях установка ворот либо вообще невозможна, либо очень сложна.
Например, проблема с местом всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое будут откатываться ворота, не должно закрываться хотя бы на ширину проема, умноженную на полтора.
Причина этого в том, что кроме самих ворот много места занимает и их технологическая часть.
Кроме того, ограждение должно быть прямым, так как ворота движутся по прямой траектории. Да, это очевидный факт, но многие потребители забывают его учитывать. Неровностей рельефа в месте открывания ворот тоже быть не должно.
Как установить откатные ворота
Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложно, но возможно. После ознакомления с фото откатных ворот, построения подробных планов и чертежей и схем откатных ворот можно приступать к установке.
В первую очередь следует оценить будущее расположение ворот. Оцените состояние опорных столбов и убедитесь, что они достаточно прочны для установки ворот.
Обеспечить расположение котлована возле столба под фундамент размером 500х2000мм
Определиться с типом дверного полотна и материалом его облицовки; это важно, потому что от этого зависит масса ворот, и соответственно от этого зависит выбор силовых элементов.
Составить подробные чертежи ворот с учетом особенностей местности, в которой будет производиться установка, закупить комплектующие.
Выполнение работ по маркировке. Выберите уровень нулевой отметки.
Приступить к установке фундамента ворот.
При использовании электропривода в выбранном типе ворот на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.
Сделать лист раздвижных ворот. Очень важно уделять большое внимание размерам. Приобретите необходимую фурнитуру для откатных ворот (роликовые подшипники, ролики, заглушки на балку и т.д.)
Произвести монтаж и установку конструкции, предварительно выждав не менее семи дней после окончания бетонирования.
Откатные ворота своими руками фото
32Комплекты электрических ворот DIY | Rolling Center
Новые комплекты ворот Nice Home DIY производства компании Nice были разработаны специально для бытовых ворот, чтобы вы могли установить автоматику для ворот самостоятельно, без необходимости нанимать электрика или профессионального установщика.
Являясь ведущим в отрасли производителем автоматики для ворот, компания Nice использовала свой опыт в области исследований и разработок для разработки инновационного ассортимента комплектов для самостоятельной сборки для бытовых установок, которые сохраняют промышленную мощность сопоставимых двигателей, используя простую в использовании низковольтную электронику и интеллектуальное программирование для легкого монтаж.
Вы можете положиться на Nice в производстве продукции, отвечающей самым высоким стандартам, и в качестве гарантии этого на все электрические ворота Nice Home DIY предоставляется 3-летняя гарантия.
Ассортимент Nice Home включает комплекты для ворот различного веса и размера. Вы можете выбрать из наземных и подземных электрических распашных ворот, а также комплектов для раздвижных ворот.
Автоматические электрические ворота становятся все более популярными. Они не только добавляют привлекательности вашей собственности, но и повышают безопасность и предотвращают несанкционированный доступ в ваш дом.
Электрические ворота также удобны для защиты ваших детей и домашних животных в саду.
Нет никаких сомнений в том, что электрические ворота приносят много пользы; тем не менее, важно выбрать правильный комплект электрических ворот для вашей собственности. Но как убедиться, что вы выбрали правильный?
Есть несколько факторов, которые необходимо учитывать, прежде чем инвестировать в комплект электрических ворот.
1. Зачем вам электрические ворота?Понимание того, зачем вам нужны ворота, также определит, как они будут использоваться, кому нужен доступ через них и многое другое.
Например, вы хотите повысить безопасность своего дома? Или вы хотели бы повысить конфиденциальность вашего дома? Ответы на подобные вопросы сообщают, какой тип ворот лучше всего подходит для вас. Например, 2 наиболее распространенных типа ворот для обеспечения конфиденциальности и безопасности вашей собственности — это ворота со стальным каркасом с композитным деревянным заполнением или алюминиевые ворота, поскольку алюминий является легким и прочным металлом, они обеспечивают ворота по разумной цене, которые легко обслуживаются.
. Все вышеперечисленные типы ворот можно установить с автоматикой
Один из самых важных вариантов, который вам нужно будет рассмотреть, — это то, как ворота будут открываться. Крайне важно выбрать правильные ворота для имеющегося пространства. Ниже представлены 4 наиболее популярных типа ворот:
Распашные ворота: Вы можете заказать распашные ворота в двухстворчатой или одностворчатой конфигурации. Вам нужно будет убедиться, что пространство за воротами равно длине каждой створки ворот. Для автоматизации доступны надземные и подземные варианты.
Двустворчатые ворота: Если вам нужны распашные ворота, но вам не хватает места внутри, вам могут подойти двустворчатые ворота. Складываясь пополам посередине, когда они открываются, это вдвое уменьшает пространство, необходимое за распашными воротами. Мы рекомендуем подземную автоматику для этого типа комплекта электрических ворот.
Если вы ищете наземный, пожалуйста, свяжитесь с нашей технической поддержкой .
Откатные ворота: Для традиционных откатных ворот требуется, чтобы направляющая была либо забетонирована, либо привинчена к земле. Ворота затем работают над ним. Для раздвижных ворот крайне важно, чтобы земля была ровной — любое незначительное изменение высоты земли в пролете ворот может создать угрозу безопасности.
Консольные ворота: Если вам нужны раздвижные ворота, но ваш участок неровный, тогда вам подойдут консольные ворота. Консольная направляющая крепится к нижней части ворот, а затем подвешивается на 2 тележках, что устраняет необходимость в направляющей в земле. Вам нужно, чтобы ворота были примерно на 30% больше, чем размер проема. Если вас интересуют консольные ворота (электрические), звоните по номеру , свяжитесь с одним из наших сотрудников по номеру , чтобы помочь вам с расчетами.
3. Система контроля доступа Далее важно решить, какой тип системы контроля доступа потребуется для электрических ворот.
Система контроля доступа — это механизм, который определяет, как будут открываться ворота. Есть несколько различных систем для рассмотрения.
Каждый комплект автоматизации DIY поставляется с 2 радиопередатчиками, однако могут быть добавлены дополнительные элементы, такие как домофоны, бесконтактные считыватели, GSM-дозвон, открытый импульсный модуль и многое другое. Мы рекомендуем посетить нашу страницу контроля доступа, чтобы узнать больше информации
Зачем покупать комплект электрических ворот в Rolling Center?
- Отличные технические консультации до и после продажи от специалистов по комплектам ворот, включая соблюдение требований безопасности.
- Гибкость. Мы поставляем комплекты электрических ворот на любой вкус. От наземных комплектов до комплектов распашных ворот, раздвижных, комплектов ворот DIY, высокоскоростных и многого другого.
- Конкурентоспособные цены. Мы являемся ведущим поставщиком недорогих комплектов электрических ворот как для общественных мест, так и для торговли по всей Великобритании.Откатные ворота самодельные: 7 способов как сделать откатные ворота
