Отмостка здания - устройство и чертеж в разрезе

В капитальном строительстве надёжной защитой фундамента от воды будет правильное обустройство отмостки вокруг здания. Грамотно выполненный комплекс работ по устройству отмостки предотвратит накопление воды во время дождя или снеготаяния. А также отведёт воду в ливневую канализацию или нижнюю точку участка.

При оборудовании отмостки, в зависимости от применяемых материалов, необходимо учитывать такие факторы:

  1. Ширину отмостки
  2. Отступ от края карниза крыши
  3. Уклон от стен дома
  4. Уклон по периметру здания
  5. Оборудование мест по отводу воды с крыши дома
  6. Организация компенсационных швов
  7. Подвод мест с электропитанием.

Устройство отмостки

Готовая отмостка

В зависимости от предназначения. Только отвод воды или для прохода, возможно, для прогулки или оборудования лавочки для отдыха под карнизом крыши, выбирается ширина отмостки. Следует отметить, что для правильной работы ширина принимается не менее 60 см. Далее, учитываются пожелания заказчика по применению стяжки с учётом отступа от края карниза крыши, который составляет более 20 см.

Необходимо обратить внимание на угол уклона отмостки от стен и по периметру (3-10 градусов) особенно когда здание расположено на ровной местности. В этом случае уклон принимается в большую сторону, так как уклон по периметру будет минимальным. И отвод воды придётся организовывать ливневой канализацией. На холмистой местности угол уклона может быть минимальным, что компенсируется за счёт уклона по периметру. Отмостка может переходить в ступеньки вокруг строения, здесь также необходимо учитывать угол уклона уже ступени.

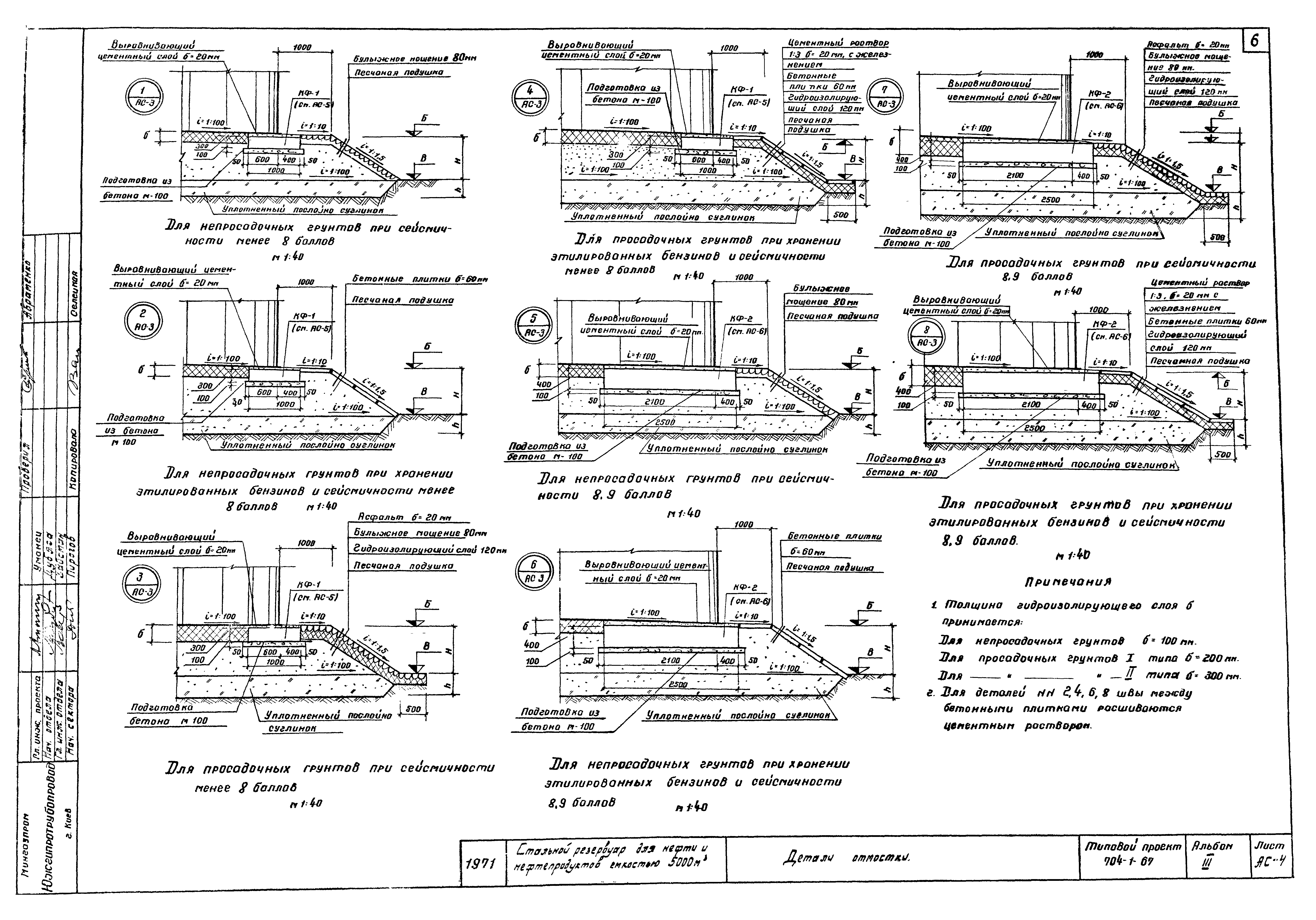

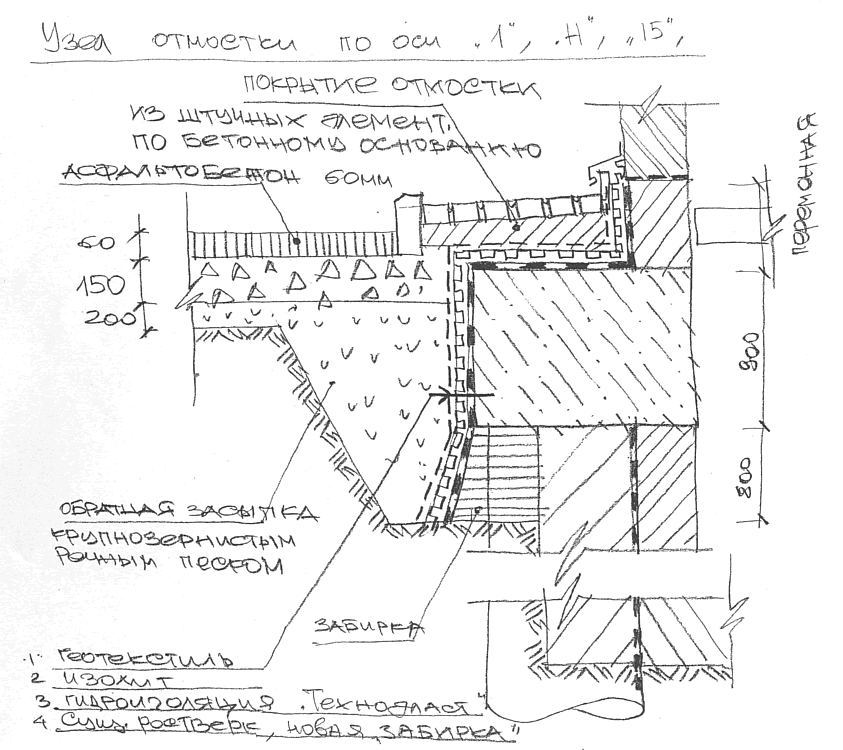

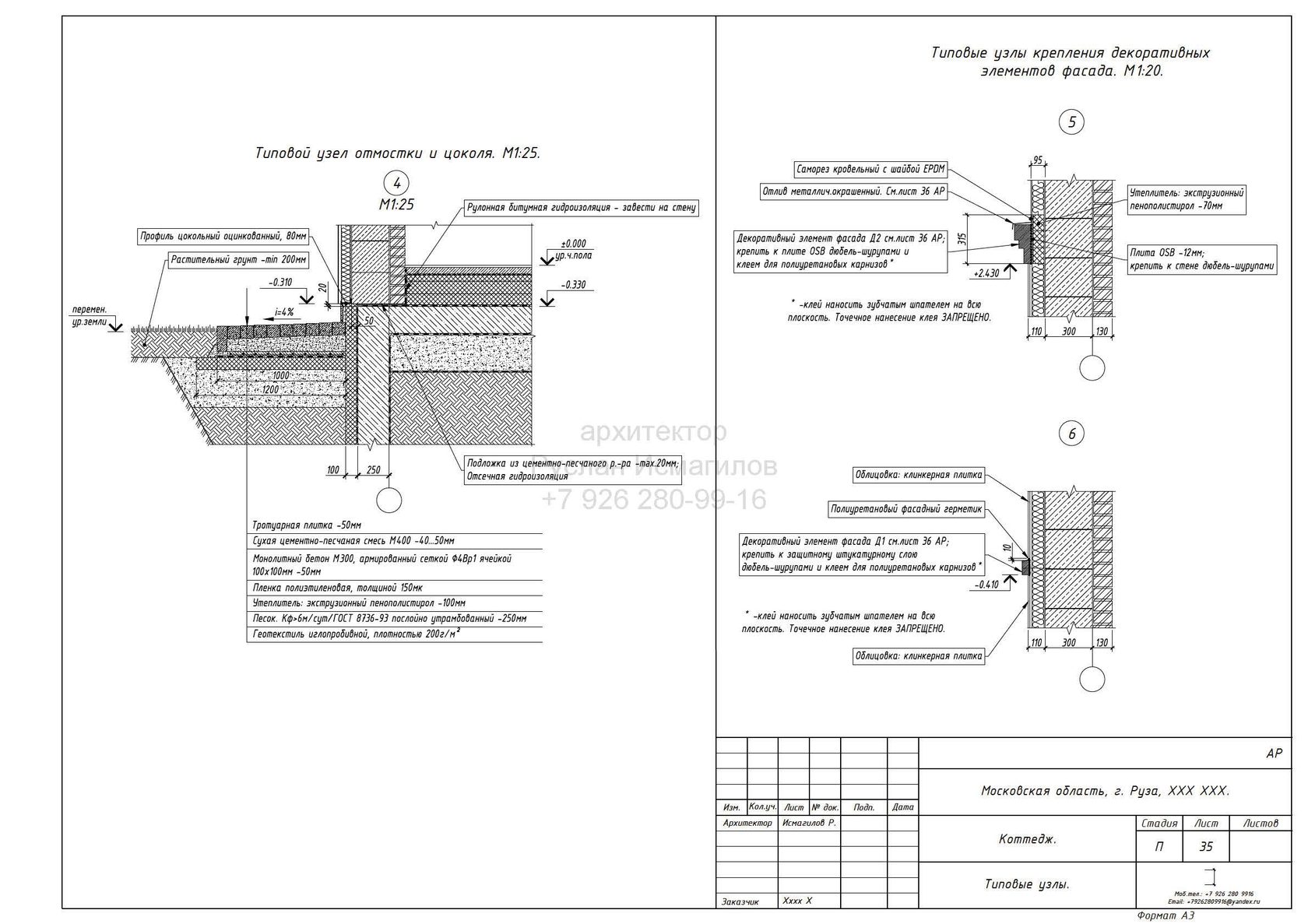

Чертеж отмостки в разрезе

Итак, приступая к оборудованию отмостки, убираем и вывозим строительный мусор. Далее, снимаем часть грунта с уклоном от стен для отвода воды. Здесь глубина может быть от 10 до 30 см или даже подсыпка в зависимости от рельефа. В идеальном случае укладываем гидроизоляционную мембрану или засыпаем глину и утрамбовываем. Важно помнить, что, когда выбираем материал для подстилающего слоя, отмостка гарантированно не должна пропускать воду. Устанавливаем приёмники для отвода воды от ливневой канализации, прокладываем короба под электрокабель на случай, если, будет подогрев в зимний период или же для подключения наружных осветительных приборов. Засыпаем и утрамбовываем слой песка или щебня. На этом этап подготовительных работ выполнен.

Следующий этап устанавливаем бордюры, укладываем арматуру, устанавливаем планки для компенсационных швов. Необходимо обратить внимание на то, что сезонные колебания температуры приводят к подвижкам грунта изменению в материалах их физико-механических свойств. Возникают нежелательные нагрузки, как результат появляются трещины и щели, куда попадает вода. Таким образом, утрачивается её защитная способность. Для упреждения этих нежелательных явлений устраиваются компенсационные швы. В зависимости от размеров отмостки швы могут быть как продольными, так и поперечными. Особенно в тех случаях, когда отмостка выполнена с применением бетона или асфальта. Нужно отметить, что в холмистой местности часто для удержания грунта необходимо оборудовать вместо бордюра подпорные стенки.

Если бордюр или подпорную стену бетонируют монолитом, то необходимо организовать каналы на расстоянии около метра для беспрепятственного отвода воды. Каналы можно выполнить в виде закладных трубок в бетон.

Далее, заливаем бетон и на этом этапе отмостка приобретает законченный функциональный вид. Далее, остаётся укладка декоративного слоя, но это уже по большей части выполняет функцию эстетического удовольствия. Радует глаз и дарит наслаждение от проживания в собственном доме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Делаем отмостку правильно — ТЕХНОНИКОЛЬ

Время чтения: 5 минут

Тренд на энергоэффективность в сегменте малоэтажного и промышленного строительства с каждым днем набирает обороты. Собственники загородного жилья больше не желают отапливать улицу, поэтому еще на этапе проектирования тщательно продумывают все детали строительства. Утепленная отмостка является неотъемлемой частью энергоэффективного коттеджа. Она защищает фундамент от разрушительного воздействия влаги, выводит изотерму холода за пределы фундамента, предохраняя конструкцию от действия сил морозного пучения.

Технология обустройства отмостки достаточно проста и понятна. Перед тем, как приступить к работам, следует определиться с типом будущей отмостки. Она бывает мягкой и жесткой, различается по типу финишного покрытия. В первом случае в качестве верхнего слоя используется гравий, газон, во втором – плитка, брусчатка.

На первом этапе важно определиться с глубиной и шириной отмостки. Они зависят от целого ряда параметров: типа строения, уровня грунтовых вод, типа грунтов.

Ширина отмостки

Чаще всего ширина отмостки равна ширине свеса крыши плюс 20 см.

При пучинистых грунтах ширина отмостки должна соотносится с глубиной промерзания в регионе. Такая ширина позволяет уменьшить толщину утеплителя.

Глубина отмостки

Глубина отмостки также зависит от вида грунтов. При пучинистых грунтах (глинистые грунты, пылеватые супеси, суглинки и т.п.) рекомендуется делать выемку около 40 см, убирая плодородный слой и часть пучинистого грунта. На подготовленную по периметру траншею укладывают песчаную подушку, формируя уклон от дома в диапазоне 2-5%.

Песчаная подушка укладывается слоями по 5-10 см, при этом каждый слой следует тщательно увлажнить и протрамбовать.

Утеплитель

После того, как песчаное основание готово, наступает очередь утепления. В качестве утеплителя лучше всего подходят плиты экструзионного пенополистирола. Этот материал не боится влаги, имеет практически нулевое водопоглощение, выдерживает нагрузки и отлично сохраняет тепло.

Плиты утеплителя укладываются на песчаную подушку с соблюдением уклона от дома.

Благодаря L-кромкам плиты XPS формируют непрерывный слой теплоизоляции без зазоров и мостиков холода.

Дополнительная фиксация плит утеплителя не требуется.

Следом за слоем теплоизоляции идет дренажный слой. Для эффективного отвода воды от дома поверх плит экструзионного пенополистирола и с заведением на цоколь около 10 см укладывается дренажная профилированная мембрана PLANTER Geo.

Мембрана, выполненная из полиэтилена высокой плотности, не пропускает воду, устойчива к прорастаниям корней, но самое важное – обеспечивает беспрепятственный отвод воды от фундамента. Поверхность мембраны состоит из выступов, к которым прикреплен слой термоскрепленного геотекстиля.

По каналам, образованным выступами, вода уходит и не задерживается возле фундамента. При этом геотекстиль выполняет функцию фильтра, пропуская только воду и задерживая частицы песка и грунта. Это особенно актуально при устройстве мягкой отмостки.

Отмостка, вымощенная плиткой, легко пропускает воду сквозь швы, вода постепенно вымывает песок из-под плитки, которая впоследствии проседает. Профилированная мембрана со слоем геотекстиля задерживает песок, пропуская только воду.

Рулоны мембраны раскатываются поверх плит XPS шипами вверх, укладку нужно производить с нахлестом 100-120 мм, это примерно 4 выступа. Нахлесты мембраны необходимо склеить самоклеящейся лентой PLANTERBAND, нахлесты геотекстиля также соединяются клейкой лентой.

К поверхности цоколя мембрана крепится механически при помощи пластиковых крепежей.

Завершает устройство отмостки финишный слой – гравий, газон, плитка или брусчатка. Отсыпка гравия производится непосредственно на мембрану. Перед укладкой рулонного газона устраивается грунтовый слой. Для укладки плитки либо брусчатки сверху мембраны следует сделать песчаное основание.

Устроенная по всем правилам отмостка прослужит не один десяток лет, сохранит фундамент от деформации и трещин, вызванных действием сил морозного пучения.

К тому же утепленная отмостка надежно предохраняет дом от теплопотерь, экономя таким образом затраты на отопление.

Оригинал статьи опубликован на ресурсе https://mccstroy.ru/2018/05/29/delaem-otmostku-pravilno/

Пирог отмостки вокруг дома | Фундамент для Дома

Отмостка — это конструктивное звено здания, которое несет в себе несколько важных функций: декор, защита, теплоизоляция и практичность.

Декор

При строительстве дома или здания, эксклюзивное авторское оформление которого может быть разным, самым простоватым либо же вычурным. Схема отмостки вокруг дома должна соблюдаться в общей архитектурной стилистике, чтобы оформление здания было совместимым, законченным и единым.

Для выполнения этих целей, отмостка узла подбирается, учитывая отделку стен здания и стиля всего участка.

Защита

Помимо красоты и общей архитектурной стилистики, отмостка, разрез которой состоит из бетонной плиты, способна защищать фундамент постройки от последствий, возникающих в результате его подтопления водами, а это значительно продлит период эксплуатации дома.

Также, защита здания убережет его основание от деформации, возникшей при смещении грунта вследствие действия пониженных температур и влаги.

Практичность

Обустроенный по границе здания или дома узел отмостки, чертеж которого покажет, что её возможно эксплуатировать как пешеходную зону. Возникает необходимость покрыть отмостку дорожным покрытием.

Если владелец жилища планирует не только активные прогулки пешком, но и возможный проезд на машине по определенной части отмостки, слои отмостки нужно увеличить за счет дополнительного покрытия, которое будет соответствовать предъявленным наиболее сильным нагрузкам с учетом условий эксплуатации объекта.

Утепление

Созданный пирог отмостки вокруг дома поможет существенно понизить энергопотери фундамента здания, создавая, таким образом, дополнительный слой для теплоизоляции

Установка отмостки

Предпочтительнее приступать к установке после того, как изучен чертеж отмостки и сразу после окончания всех наружных работ дома.

Откладывать на длительное время эту процедуру не нужно, в осенний и зимний период от осадков не спасет даже пирог отмостки, потому как влага будет проступать к стенам фундамента, и как результат могут проявиться трещины.

Проект устройства отмостки вокруг здания. Разметка

Для разметки необходим рулон каната и несколько колышков из дерева или металла, а также рулетка. От цоколя дома отмеряем 85 см по всей границе и вбиваем колышки в грунт.

Далее натягиваем канат. В завершении процесса нужно еще раз пройтись по периметру и произвести проверку точности замеров.

Выбор грунта

На этом этапе подготавливается место будущей отмостки – котлован. Для этого снимаем слой грунта, нужно снять слой грунта по всему размеченному периметру.

Опалубка

Сооружение опалубки процесс не сложный – важно выбрать доски попрочнее, уложить их по внешней границе в вертикальном положении и качественно соединить. Потому как при заливке бетона ее не должно распереть.

Подушка

Теперь на освободившееся от почвы пространство укладывается подушка под отмостку. Она представляет собой слой песка. Для того чтобы определить сколько нужно материала рассчитываем по простой формуле: длина отмостки умножить на высоту песчаного слоя и ширину отмостки. Подушка под отмостку тщательно распределяется по периметру, утрамбовывается и заливается водой. Щебневая подушка укладывается так же, как и песчаная.

Армирование

На утрамбованные слои песка и щебня требуется укладывать в металлическую сетку для армирования. Лучше всего подобрать в строительном магазине изделие требуемой ширины и двухметровой длины под параметры разметки.

Бетонирование

Бетонирование это последний этап в формировании отмостки. Для более крепкой конструкции выбирайте бетон марок 200 либо 300. Можно взять разный бетон и смешать. Плотность бетонного состава будет завесить от пропорций материалов. Важно использовать бетонный раствор быстро, потому что он моментально схватывается и работать дальше с этим материалом, не представляется возможным.

При заливке бетона следует придерживаться простой формулы: материал нужно разместить ровным слоем с наклоном от основания дома в сторону участка.

В итоге бетонный слой должен быть уложен так, чтобы у поверхности цоколя он был немного выше, чем у находящегося напротив у внешней стены. Проверять точность укладки следует с использованием строительного уровня.

Полученную отмостку следует накрыть слоем защитного полотна, которое не пропускает солнечный свет. Таким образом, бетон набирает прочность. Для предотвращения образования повреждений изделие нужно часто поливать водой.

Бетонная отмостка, технология и устройство бетонной отмостки.

Содержание

Назначение бетонной отмостки

Общие технические данные

Этапы устройства бетонной отмостки

Выемка грунта

Устройство опалубки

Устройство песчаной подготовки

Устройство подготовки из щебня

Утепление отмостки

Устройство гидроизоляции из пленки ПВХ

Армирование бетонной отмостки

Устройство температурных швов из доски

Бетонирование отмостки

Заполнение температурных швов

Назначение бетонной отмостки

Бетонная отмостка вокруг любого строения (в частности частных строений) выполняет защитную конструктивную функцию вдоль всех наружных стен здания. Главная роль бетонной (монолитной) отмостки защищать и отводить поверхностные воды атмосферных осадков от здания, а также потоки воды, которые сходят по водосливным трубам с кровли здания. Отведение влаги от здания, позволяет на долгие годы сохранить конструктивную сущность фундамента здания, сохраняя его в сухом виде. Конечно бетонная отмостка не предотвратит защиту от попадания влаги на фундаментную подошву здания и не создаст условия  основной гидроизоляции фундамента, но работая вместе с гидроизоляцией фундамента и дополнительной дренажной системой, создает условия благоприятной среды для всех видов фундамента здания, будь то ленточный фундамент, или фундаментная плита. Второе основное назначение отмостки - это утепление грунта вокруг здания, что в свою очередь предохраняет грунт от сезонного промерзания и последующего его вспучивания. Также отмостка выполняет функции тротуарной дорожки вокруг здания, которая в свою очередь выполняет несущую роль под устройство будущей брусчатки. При минимальных финансовых затрат (не применяется специальная опалубка), вы получаете качественное бетонное основание для устройства облицовки отмостки.

Устройство бетонной отмостки

Главный принцип устройства бетонной отмостки заключается в том, что она должна быть как минимум на 100 мм шире чем кровельный свес. Все водосточные потоки влаги, которые стекают с любой кровли, плоской или скатной, должны попадать на плоскость бетонной поверхности отмостки и стекать в сторону противоположную от стен дома. Зачастую многие застройщики часто относятся к монолитной отмостке скептически. Считают, что этот элемент конструктива строящегося здания лишний или недостаточно серьезный элемент здания, и не изучив технологию устройства подготовки, мастерят данный элемент из подручных средств и материалов, которые остаются на любом строительном участке, не осознавая того что не качественная бетонная отмостка не прослужит долго, а самое главное не будет выполнять ту существенную роль, которой она должна соответствовать. К устройству монолитной отмостки необходимо приступать, когда все строительные работы по возведению здания закончены, а также закончены работы по устройству утепления фасада. Стоит отметить что прием бетонной смеси, все-таки лучше сделать до того, как вы начнете финишную отделку фасада. В противном случае нужно предусмотреть укрывочные работы облицовки цоколя, иначе все ваши труды придут в негодность, ведь капли бетонной смеси будет сложно отмыть, например с природного камня на фасаде.

Если же вы приступили к устройству бетонной отмостки после облицовки цоколя и фасада, то простая пленка ПВХ и малярный скотч поможет сохранить чистоту. Оклейте все места примыкания фасада к будущей отмостки пленкой средней плотности. Малярным скотчем склейте перехлест пленки, а также места крепления пленки ПВХ к фасаду

ПРИМЕРЫ ДОМОВ БЕЗ ОТМОСТКИ. НЕГАТИВНЫЙ ЭФФЕКТ НА ПРИМЕРЕ ФОТОГРАФИЙ

Устройство бетонной отмостки

Общие технические данные

И так. Из чего собственно говоря должна изготавливаться бетонная отмостка? Из самого названия мы видим, что основной составляющий элемент конструкции — это бетон. Возникает вопрос по марке бетона.  Если обратится к нормативной документации по монтажу отмостки, а ее изготовление регулирует СНИП 3.03.01-87 «Несущие и ограждающие конструкции» марка бетона должна быть не менее М200. На практике по производству монолитных работ, было замечено что использовать нужно не менее марки бетона 300 с преимущественным заполнителем на гранитной основе.  Данная марка бетона более подходить по своим характеристикам в эксплуатации монолитной отмостки.  Работая вместе с арматурным каркасом отмостки, данный бетон создаст очень прочную основу для будущей подготовки под облицовку отмостки, как брусчаткой, так и просто асфальтовым покрытием.

Этапы устройства бетонной отмостки

При изготовлении бетонной отмостки нужно соблюдать следующие этапы:

Выемка грунта
Установка опалубки

Если проектом или вашим желанием улучшить технические возможности устройства бетонной отмостки, добавится утепление под основой отмостки, тогда соответственно добавится еще и этап утепления отмостки.

Рассмотрим устройство каждого этапа в отдельности.

Выемка грунта

Для выемки грунта под устройство отмостки вам экскаватор не потребуется. Все что пригодится в Работе - это два вида шансового инструмента, совковая и штыковая строительная лопата. Глубину выемки грунта с помощью ручного инструмента нужно рассчитать так, чтобы по вертикальные отметки для подосновы отмостки прошли песочное и щебеночное основание. В зависимости от устройства отмостки в плане утепления, если в ваши планы утепление входит, то соответственно также не забудьте в расчёт принять толщину экструдированного пенополистерола типа Пеноплэкс. За частую толщину утепления принимают за 50 мм. Этого достаточно при устройстве отмостки. Дополнительный слой теплоизоляции в основе отмостки обеспечит необходимые тепловые свойства по утеплению цоколя.

Вернёмся к земляным работам. Толщина выемки составит в размерном диапазоне от 200 мм до 300 мм. Данные размеры взяты из расчета устройства песчаной подготовки (100-150 мм) и щебеночной подготовки (100-150 мм).

Очень важно! Выемку материкового грунта необходимо производить горизонтальным методом, не взрыхляя утрамбованный грунт. В дальнейшей эксплуатации монолитной отмостки, некачественная выемка грунта будет способствовать появлению пустот под бетонным полотном отмостки вследствие проседания песка и щебня.

Также советуем предусмотреть необходимый уклон бетонного полотна в сторону противоположную от стены строения. Обычно она составляет от 1 до 3 см на метр ширины отмостки. Советуем предусмотреть в конструкции отмостки, а это соответственно отразится и на выемки грунта, так называемого «зуба» отмостки виде небольшой балки высотой 100 мм от низа полотна. Данный вариант предохранит от вымывания из-под отмостки песочного основания. «Зуб» в конструкции отмостки можно не делать, если в качестве ограждающей конструкции отмостки, будет монтироваться бордюр. В этом случае под устройство бордюра (поребрика) необходимо извлечь грунта столько, столько необходимо для бетонной смеси при монтаже бордюра.

Устройство опалубки

Для изготовления на строительном участке монолитной отмостки, специальная инвентарная опалубка вам не потребуется. Так как толщина полотна будет составлять размер от 80 мм до 120 мм, вам потребуется обычная доска толщиной 50 мм и высотой от 100 мм до 150 мм, в зависимости от толщины отмостки и высотного перепада горизонта земляного полотна.  Доску устанавливают вдоль края проектной отметки бетонной отмостки ребром по отношению к горизонту земляного полотна. Для экономии расходного материала в частности доски для опалубки, ее можно поставить на сам грунт вдоль линии отмостки. В этом случае вам потребуется только одна доска высотой отмостки. Если же опалубку из доски будите устанавливать с учётом «зубчика» (балки) отмостки, то в этом случае необходимо установить опалубку из доски высотой из расчета отмостки (100-120 мм), плюс высота зубчика (200 мм).

Для устройства температурных расширительных швов, в составе опалубки необходимо установить опалубочные доски толщиной 20-25 мм перпендикулярно бетонной плите отмостки. Установку доски для устройства температурных швов нужно рассчитывать, как минимум на углах (поворотах) отмостки и одну по центру по стороне стены вдоль которой заливается бетонная отмостка. После того как бетон будет уложен в опалубку, и примет затвердевшее состояние (этот этап наступает обычно на следующий день после укладки бетонной смеси) доску необходимо аккуратно вынуть из тела бетона, не разрушая краев отмостки. В дальнейшем в данный кессон устанавливают ленту или заливают битумной мастикой, которая в последующей эксплуатации отмостки, предотвратит попадания влаги и будет препятствовать вспучиваемости бетонного полотна отмостки.

Устройство песчаной подготовки

После этапа установки опалубки для отмостки, необходимо произвести работы по укладке песочного основания. Для таких работ наиболее подходящий песок карьерного типа средней фракции. Возможно использовать мытый речной песок, но в плане экономики устройства вашей отмостки, это будет не эффективный метод. Не смотря на рекомендации по типу песка, многие застройщики выбирают самый дешевый «песок» исходя из соображений что дешевле. Огромное количества примеси глины в таком песке сыграет плохую роль в дальнейшей эксплуатации. Отмостка будет подвержена большому риску деформации. Песок укладывают ровным слоем по всей площади отмостки. Толщина песочной подготовки варьируется в диапазонах от 150 до 200 мм.

При укладке песка используют лопаты, строительные нитки для определения высоты песочной подготовки, уровнем, деревянным или алюминиевым правилом, а также ручной трамбовкой. В грунт предварительно забиваются маяки из арматуры на необходимую высоту под уровень нижней части бетонной подготовки. В дальнейшей работе, арматурные маяки, будут служить для определения высотной отметки не только песка, но и уровня укладки щебня. После выполнения работ, арматурные стержни можно оставить в теле подготовки, немного забив их. Затем ручной или пневматической трамбовкой тщательно утрамбовывается слой песка до прочного состояния, проливая водой во время работы.   По завершении работ, рекомендуем уложить недорогой геотекстиль, для разделения песочного слоя от слоя из щебня. Геотекстиль предохранит щебенку от дальнейшего заиливания.

Устройство подготовки из щебня

При устройстве подготовки из щебня для монтажа отмостки, нужно руководствоваться такими же правилами, как и при устройстве фундамента. Необходимый уклон будущей отмостки (10-30 мм на ширину бетонного полотна) можно начать сразу с устройства подготовки из щебня. В то же время это необязательное правило при данном этапе работ. Для простоты и скорости монтажных работ, уклон бетонной отмостки, лучше воспроизвести на этапе заливки бетона. И так. Для работ по изготовлению отмостки необходим щебень двух фракций: 20-40 и 5-10 мм. Наиболее подходящий щебень по своим физическим показателям подойдет щебень из гравия.

Щебень фракции 20-40, рассыпаем ровным слоем по всей площади отмостки. Толщина щебеночной подготовки варьируется в диапазонах от 100 до 150 мм.  Соответственно первый слой из щебня фракции 20-40 займет от 80 мм до 130 мм. При укладке щебня в опалубку отмостки пользуются, как и при укладке песка, шансовым инструментом, строительными нитками для определения высоты подготовки, уровнями и пневматической либо ручной трамбовкой. Первый вид щебня фракции 20-40 мм хорошо втрамбовывают в слой песка. Затем сверху 20 миллиметровой толщиной рассыпают мелкий щебень, создавая так называемый замок.  По окончании этого этапа переходим к утеплению отмостки.

Утепление отмостки

Для создания дополнительного утепления цоколя дома, а также для создания дополнительного барьера против промерзания пучинистых грунтов, рекомендуется произвести утепление отмостки. Для утепления конструкции отмостки наиболее подходящим, является экструдированный пенополистирол (ЭПП), толщиной 50 мм.  Наиболее подходящим из всех марок пенополистеролов, выпускаемых многими производителями, является Пеноплэкс.  У данной марки экструдированных пенополистеролов есть ряд преимуществ перед другими марками: нулевое водопоглащение, высокая прочность к нагрузкам на сжатие и изгиб, низкая теплопроводность и долговечность материала.

Технические данные экструдированного пенополистерола

Прочность на сжатие при 10% линейной деформации, не менее МПа, (кгс/см2; т/м2)

0,30 (3; 30)
Водопоглащение за 24 часа, не более, % 0,4
Категория стойкости к огню, группа горючести Г4
Коэффициент паропроницаемости мг/(м.ч.Па) 0,005
Плотность, кг/м3 27-35
Температура эксплуатации,  От -70 до +75
Предел прочности при статическом изгибе, МПа 0,4

Монтаж экструдированного пенополистерола под отмостку легок в исполнении. Необходимо его уложить в любом направлении отмостки. Также не забудьте завести пенополистирол на стену фундамента, к которой примыкает отмостка. Крепить пенополистирол в части цокольной стены нужно не нарушая гидроизоляцию фундамента. Там, где гидроизол, механическое крепления тарельчатыми анкерами запрещено. В этих местах пенополистирол можно закрепить монтажными клеями для пеноплекса.

А в тех местах стены где отсутствует гидроизоляция возможно применение двух видов крепления утеплителя- механическое (с помощью тарельчатого анкера) и клеевое.

Устройство гидроизоляции из пленки ПВХ

Завершающий этап устройства бетонной отмостки перед армированием- это устройство гидроизоляционного слоя. Во избежание попадания влаги в нижележащие слои конструкции, монтаж гидроизоляционной прокладки из пленки ПВХ является необходимым этапом. Процесс устройства гидроизоляции из пленки ПВХ, несложный. Достаточно просто расстелить пленку в плоскости отмостки.

Армирование бетонной отмостки

В отличии от бетонной подготовки для устройства монолитной плиты перекрытия, бетонная отмостка армируется дорожной сеткой или арматурными сетками из арматуры ф6-8 мм. В этом случае создаётся дополнительная прочность конструкции в отличии от отмостки без армирования. При армировании отмостки арматурными сетками предотвращается образование трещин в конструкции отмостки из-за сезонного вспучивания грунта, что создаёт устойчивое прочное состояние бетонной отмостки.

Арматурную сетку можно устроить как самостоятельно из отдельных стержней арматуры периодического сечение, так и приобрести готовые арматурные карты в специализированных компаниях по изготовлению арматурных сеток и каркасов. Шаг рабочей арматуры принято принимать за стандартный размер 200/200 мм. Какие-то дополнительные усиления сетки не требуются, так как нагрузки на бетонную отмостку передаются только от грунта, на котором она лежит, и от материалов облицовки отмостки. Дополнительные арматурные стержни можно положить на углах пересечения отмостки. Продольное стыкование арматуры необходимо произвести из расчета 30-40 диаметров.  Защитный слой 50 мм, поэтому все арматурные стержни необходимо монтировать на пластиковых фиксаторах- «стульчиках». Перекрестное соединение арматурных заготовок производить вязальной проволокой ф1,2-1,6 мм. Выбирая вязальную проволоку, обратите внимание на оттоженность проволоки.

Армирование отмостки дорожной сеткой

Бетонную отмостку можно армировать не только арматурными сетками, но также можно производить армирование из дорожной сетки. Если грунт, на котором лежит отмостка, не сильно пучинистый, то в этом случае рекомендуем армирование сеткой.Дорожная сетка должна быть ячейкой не более 150 мм / 150 мм, и диаметром не менее 3 мм.

Дорожную сетку укладываем с перехлестом с предыдущей картой на одну ячейку. Скреплять дорожную сетку между собой, необходимо также как и арматурную сетку, вязальной проволокой.

Устройство температурных швов из доски

Температурные расширительные швы должны быть обязательно предусмотренные при производстве работ по устройству бетонной отмостки. В связи с тем, что бетонное полотно отмостки подвержено сезонным колебаниям (она сужается и расширяется), соответственно необходимо устраивать демпферные швы в теле бетона.   Демпферные швы изготавливаются из доски толщиной 20 -25 мм на всю высоту полотна. Вдоль всех стен дома, к которым примыкает отмостка, необходимо проложить опалубочную доску, с последующим демонтажем. Также температурные швы из доски, устраивают по углам отмостки и через каждые 3-4 метра вдоль всей отмостки, как минимум один шов на сторону дома.



Очень важно произвести демонтаж доски при устройстве температурных швов, после затвердения бетонной смеси в первый день после заливки бетона. В последующие дни этот процесс будет затруднен и возможно повреждение бетонного полотна при вынимании доски!

Бетонирование отмостки

Как и любая другая бетонная конструкция, отмостка требует внимание к подбору марки бетонной смеси. Жестких конструктивных указаний по применению марки бетона на отмостке нет. По практике скажем лишь одно. Нежелательно использовать низкие марки бетонной смеси ниже М200, так как отмостка эксплуатируется в агрессивной среде. Оптимальный подбор марки бетона – от М250 до М350. Конечно при использовании более высоких марок бетона, экономика устройства отмостки возрастает. Но стоимость последующего ремонта конструкции мы думаем будет убедительным фактором при решении залить качественный бетон на отмостке. Итак, какую смесь лучше использовать. Советуем остановить свой выбор на тяжелом бетоне М300 на гранитной основе. При заказе заводского бетона, эксплуатационные показатели улучшаться, так как в отличии от бетона при самостоятельном замесе, заводской бетон несомненно лучше. Принимать бетонную смесь возможно различными способами: вручную с использованием строительных тачек и с помощью желобов автомиксера, и с помощью автобетононасоса, при условии, что бетоновоз не имеет возможности подъехать вплотную к месту выгрузки.  Если вы решите бетон приготовить вручную в построечных условиях, то воспользуйтесь таблицей по приготовлению смеси.

При бетонировании отмостки применяйте вибратор для уплотнения смеси, после того как бетон будет залит в опалубку отмостки, обязательно произведите разглаживание горизонтальной части отмостки. При последующей облицовке отмостки, ровная поверхность сохранит бюджет на лишний расход клея или сухой смеси. Уход за бетоном производить по стандартным условиям- укрыть мешковиной смоченной водой, или производить регулярный полив водой отмостки, что предотвратит ее от растрескивания бетонного молочка.

Заполнение температурных швов

После проведения всех работ по устройству бетонной отмостки, и после демонтажа опалубки, заполните все температурные швы битумной мастики. Выбор производителя – за Вами

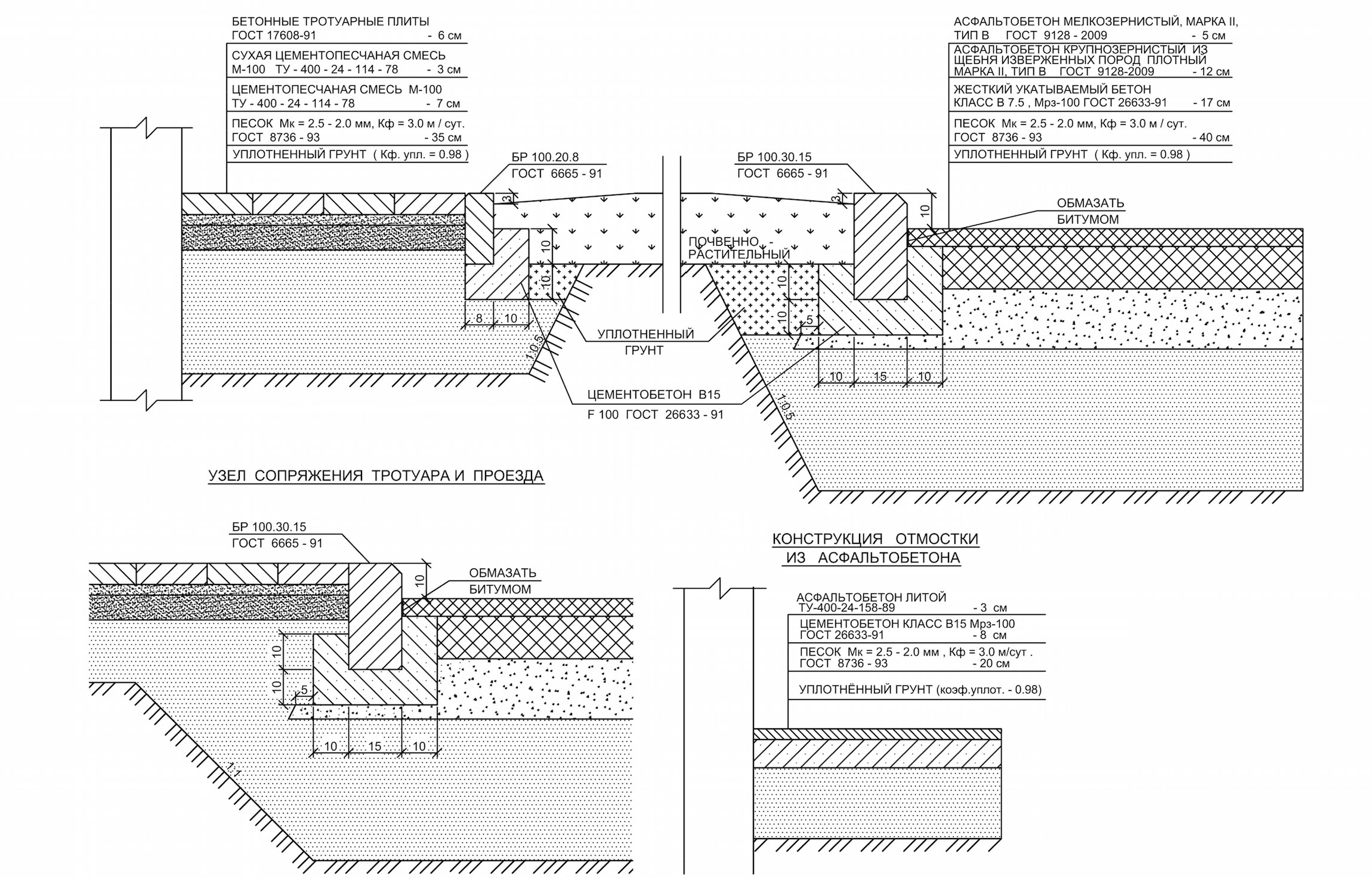

Бетонная отмостка чертеж

Надеемся, что наша статья была вам полезной!



ОТМОСТКА своими руками - фото и чертежи | Своими руками

  1. Нужно определиться с шириной отмостки. Лучше сделать ее не меньше метра: и расстояние, на которое отступает крыша от стен, перекрыто, и ходить удобно.
  2. Теперь нужно узнать, на какой глубине залегают грунтовые воды. Многие этим пренебрегают, а зря: отмостку может зимой порвать.
  3. Нужно узнать глубину промерзания грунта. Эти данные для каждого региона содержатся в Строительных нормах и правилах – СНиП 2.02.01-83.

Если грунтовые воды расположены выше глубины промерзания грунта, то отмостку делаем так: снимаем на два штыка лопаты грунт вокруг дома, засыпаем в траншею слой щебенки толщиной 10 см, трамбуем ее торцом небольшого бревна. Дальше засыпаем слой увлажненного песка – тоже 10 см (это нужно, чтобы он самоуплотнился), на него кладем гидроизоляцию (например, еврорубероид) с нахлестом на фундамент дома.

Будущая отмостка не должна соприкасаться с фундаментом дома, иначе она отойдет от него, и пропадет весь смысл работы.

Потом укладываем утеплитель (например, полистирол). Он нужен для того, чтобы грунтовая вода не замерзала и не рвала бетон.

На этом этапе можно подумать про уклон отмостки. Многие дачники делают это на глазок, а по-моему, он должен быть в пределах от 1 до 10°. Но как это определить в полевых условиях? Да очень просто: если со стороны фундамента дома отмостка будет выше противоположного края на 1 см, то вот вам и Г. Сделаете 5 см -будет 5° (см. схему 1). И так далее.

Еще один важный момент: отмостка не должна быть залита сплошной лентой, потому что бетон хорошо воспринимает нагрузку на сжатие, а на растяжение он слаб. И если ленту соорудить без деформационных швов, то она обязательно потом растрескается (фото 1). Швы эти делаем так: по всей длине ставим на ребро доски на расстоянии 2,5 м друг от друга и перпендикулярно полотну отмостки (если собираетесь оставить их после заливки на месте, надо заранее обмазать дерево со всех сторон битумной мастикой, если решили убрать – тогда образовавшиеся зазоры надо залить жидким стеклом).

Теперь выставляем опалубку: доски надежно крепим либо забитыми в землю кольями, либо упорами.

Перед тем как приступить к армированию, рекомендую постелить на утеплитель полиэтиленовую пленку с нахлестами на опалубку. Она при заливке не даст вытечь цементному «молочку» через щели между досками. Да и сами доски не будут прилипать бетону.

Для армирования лучше всего подходят ребристые металлические пруты диаметром 8-10 мм. Если вы разделили отмостку на прямоугольники 1×2,5 м, то длина одних стержней должна быть 2,4 м, а других – 0,9 м.


Ссылка по теме: Устройство отмостки вокруг дома


Сначала укладываем параллельно фундаменту длинную арматуру, отступая от опалубки 5 см (расстояние между стержнями – 10 см). При этом арматура не должна лежать на пленке! Под нее можно положить деревянные бруски толщиной 5 см или пластиковые подрозетники. Потом укладываем короткие стержни перпендикулярно фундаменту. Можно вместо металлической арматуры применить пластиковую (у нее тоже хорошие характеристики, весит она меньше, а стоит дешевле). Каждое пересечение стержней связываем проволокой диаметром 0,8-1,5 мм (продается на базах вместе с арматурой).

Толщина отмостки должна быть 10-15 см. Бетон лучше брать марки М300-М350. Заливать его надо очень аккуратно (ваша жена ведь не бросает сметану в борщ, а аккуратно ее кладет). Следите, чтобы под действием массы раствора арматурная сетка не съехала с подпорок. После заливки бетон нужно провибрировать, чтобы вышел воздух.

И вообще, после заливки за бетоном нужно ухаживать, как за любимой женой. Да, да, многие этим пренебрегают, а ведь это тоже влияет на прочность отмостки. Ее нужно укрыть, чтобы влага в бетоне не сильно испарялась. Если этого не сделать, то на поверхности бетона могут появиться трещины. Если погода стоит солнечная, то ежедневно, два раза в сутки, бетон нужно обильно поливать из шланга водой (а потом опять укрывать пленкой).

Опалубку можно снимать не раньше через семь дней (фото 2). На этом многие заканчивают работу, но по правилам необходимо сделать еще желобок для отвода дождевой воды. Можно вылить его тоже из бетона, а можно распилить вдоль пластиковые трубы, уложить их внахлест и закопать в землю у отмостки под уклоном. А можно рядом с отмосткой закопать швеллер, предварительно покрасив его битумной мастикой. На четырех углах дома находим самый низкий уровень земли и в этот угол и отводим воду (схема 2).


Читайте также: Как с делать отмостку своими руками – варианты


Там от угла отмостки делаем в виде желобка отвод на 1,5 м, выкапываем лунку глубиной 50 см и засыпаем ее щебенкой. В процессе эксплуатации отмостки следим, чтобы желоб был пустой и не забивался землей, иначе сток не будет работать.

Устройство отмостки

■ Схема 1. Устройство отмостки (если грунтовые воды расположены ниже глубины промерзания грунта)

©А. ЛЕВА г. Новосибирск

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Устройство отмостки ПЕНОПЛЭКСом

Отмостка — это узкая полоса по периметру здания, выполненная, как правило, из асфальта или бетона, с уклоном 1–10% в направлении от здания. Наряду с бетонной, встречается этот вид конструктива из гравия, щебня, натурального камня, тротуарной плитки (брусчатки), керамической плитки. Основное назначение отмостки — защита фундамента и нижней части здания от дождевых вод и паводков. Но это не единственная ее полезная роль.

Функции отмостки

  • Гидроизоляционная
  • Защита фундамента от промерзания грунта.
  • Визуально отделяет дом (строение) от ландшафта.

Зачем нужна теплоизоляция отмостки

Теплоизоляцией отмостки можно пренебречь, если здание возводится в зоне умеренного или жаркого сухого климата. Но есть два классических условия, при которых утепление отмостки обязательно:

  1. Если на участке пучинистый грунт.
  2. Как элемент конструкции малозаглубленного фундамента

Пучинистый грунт отличается повышенной влажностью. В его составе содержится много глины, которая удерживает немалое количество воды в своих порах. С наступлением морозов эта вода превращается в лед, а мы знаем о таком необычном свойстве самого загадочного вещества как расширение при переходе в твердую фазу. Лед выдавливает глину на поверхность, что и означает пучение. Нагрузки на фундамент меняются не в лучшую сторону и постепенно его разрушают.

Фундамент на глинистой почве обязательно нужно утеплять. Слой утеплителя выполняет и гидроизолирующую функцию, кроме того, он защищает фундамент от воздействия пучения грунта, не давая почве под зданием промерзать. Для этого основание утепляют снаружи, а также сооружают утепленную отмостку.

Преимущества ПЕНОПЛЭКС® для теплоизоляции отмостки:

  • Высокая теплозащита

    Коэффициент теплопроводности равен 0,034 Вт/м-К — один из самых низких среди утеплителей, применяемых сегодня в строительстве. Слой этого материала по теплозащитным свойствам эквивалентен, например, двадцати таким же слоям кирпича.

    Следствия:

    — обеспечивает надежную тепловую защиту ограждающих конструкций, защищает их от воздействия негативных факторов окружающей среды;

    — экономит расходы на отопление и кондиционирование;

    — создает здоровый микроклимат в помещении.

  • Нулевое водопоглощение

    Предотвращает образование конденсата в теплоизоляционном слое, который может испортить теплозащитные свойства.

    Следствие: стабильность теплотехнических характеристик.

  • Высокая прочность (не меньше 20 тонн на м2)

    Это особенно важно при утеплении нижней части здания, которая постоянно находится в нагруженном состоянии.

  • Безопасность

    ПЕНОПЛЭКС® производится из полистирола общего назначения, который также применяется для изготовления детских игрушек, медицинской упаковки, одноразовой посуды, трубочек для коктейлей, упаковки для яиц, баночек для йогурта и др.

  • Экологичность

    Не содержит в своем составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в производстве ПЕНОПЛЭКС®  не используются фреоны.

  • Биостойкость

    Устойчивость против гниения и старения, стойкость к действию грибка, плесени и других опасных микроорганизмов.

  • Долговечность

    50 лет эффективной эксплуатации и неизменность своих технических характеристик на протяжении всего срока службы.

  • Небольшой вес

    Следствие: удобство при монтаже.

  • Однородная структура

    Следствие: удобство при монтаже. Материал не осыпается и не крошится, не требует использования масок и других средств защиты

  • Удобная геометрия плит

    Г-образные кромки по всем сторонам позволяют плотно состыковать плиты.

  • Стойкость к высоким, низким температурам и их перепадам.

    Следствие: возможность монтажа при любой погоде.

Требования к устройству отмостки с утеплением

Отмостка теплоизолируется вместе с фундаментом и нижней частью здания, как показано на схеме.

Устройство отмостки необходимо выполнить сразу после окончания работ по возведению фундамента, когда начинается возведение стен. Таким образом, фундамент получит защиту от воды с самого начала, а бетон отмостки при отвердевании не будет размываться и разбиваться водой.

Монтаж теплоизоляции ПЕНОПЛЭКС® выполняется в ходе земляных работ. Сначала по периметру разметки вокруг здания роют котлован глубиной около полуметра. Под отмосткой необходимо обустроить песчаную отсыпку высотой около 10-20 см. После этого следует тщательно утрамбовать слой, пока он не прекратит смещаться Сверху укладываются плиты теплоизоляции ПЕНОПЛЭКС®, затем снова насыпается песок крупной фракции с тщательным трамбованием. Далее устанавливается опалубка для отмостки и армирующая сетка.

Заливка бетоном конструкции с утепленной отмосткой производится на завершающем этапе. Бетонная плита отмостки должна иметь толщину 70–120 мм.

Что касается размеров отмостки, то рекомендуется ширина немного больше метра для выполнения «пешеходной функции» — чтобы человек средней комплекции мог спокойно по ней проходить, не прижимаясь к стене дома. Имеются и технические требования по ширине.

Нормативные требования к отмостке

Любопытно, что отмостка упоминается лишь в одном актуализированном федеральном нормативе, а именно СП 82.13330 «СНиП III-10-75 Благоустройство территорий». Требования к этой строительной конструкции предъявляются в п. 6.26, краткость которого позволяет привести его здесь полностью:

«6.26 Отмостки по периметру зданий должны плотно примыкать к цоколю здания. Уклон отмосток должен быть не менее 1% и не более 10%.

В местах, недоступных для работы механизмов, основание под отмостки допускается уплотнять вручную до исчезновения отпечатков от ударов трамбовки и прекращения подвижек уплотняемого материала.

Искривления по горизонтали и вертикали наружной кромки отмосток в пределах прямолинейных участков не должны быть более 10 мм. Бетон отмосток по морозостойкости должен соответствовать требованиям, предъявляемым к дорожному бетону».

Столь скудная актуализированная нормативная база по устройству отмосток вынуждает обращаться к стандартам организаций, разработанных в развитие федеральных нормативов.

Силами ООО «ПЕНОПЛЭКС СПб» совместно с ФГУП «НИЦ «Строительство» разработан СТО 36554501-012-2008 «Применение теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС® при проектировании и устройстве малозаглубленных фундаментов на пучинистых грунтах». С документом можно ознакомиться здесь.

Как правильно сделать отмостку вокруг дома из бетона и плитки своими руками: фото и видео

Отмостка вокруг дома придаёт более привлекательный внешний вид дому, а также защищает фундамент постройки. В связи с этим, строительство такого элемента требует к себе пристального внимания. Производство отмостки, следует из решения нескольких функций, какие она должна обеспечивать.

Пример готовой отмостки облицованной плиткой

Прежде всего, любая отмостка вокруг дома несёт на себе декоративные функции. Она придаёт дому архитектурную завершённость. Отмостка вокруг дома из тротуарной плитки подчеркивает красоту ландшафта и дизайн дома.

Другой очень важной задачей различных видов отмостки является защита фундамента от попадания воды. На устройстве отмостки лежит также и функция утепления фундамента.

Все эти важнейшие качества отмостки требует особого к ней подхода. Как сделать отмостку вокруг дома своими руками? Для ответа на этот вопрос необходимо тщательно изучить весь технологический процесс производства.

Некоторые строители считают, что когда прокладывается водосточная система, отмостка вокруг дома может не делаться. Это абсолютно неграмотный подход. Правильная отмостка будет надёжной защитой грунта от попадания воды в фундамент.

Схема устройства отмостки для дома

Правильная отмостка чаще всего применяется для основания, имеющего небольшую глубину. Подошва в данном случае находится рядом с поверхностью, поэтому вода легко может проникнуть на самое дно заложения. В результате подошва станет менее прочной. Возможно проседание грунта и деформация основания, потребуется серьёзный ремонт.

Надо сказать, что когда фундамент имеет большую глубину, бетонная отмостка также делается в обязательном порядке. Иными словами, она должна делаться всегда, невзирая на виды конструкции, тип грунта и другие условия.

Вернуться к оглавлению

Содержание материала

Как проектируется отмостка

Прежде чем начать проводить строительные операции, нужно изучить основные правила, которыми пользуются при проектировании:

Вернуться к оглавлению

Главные функции

Декоративная

Дорожки вокруг здания в виде отмостки, придают ему красивый внешний вид. Завершающим слоем отмостки обычно бывает бетонная поверхность, соответствующая стилевому решению общего архитектурного ансамбля.

При оформлении учитывают также и ландшафт. Дорожки закладываются с учётом угла наклона отмостки. При этом подбирается соответствующая ширина.

Защитная

Сделанная из бетона отмостка надёжно защищает залитый фундамент дома от попадания любой влаги. Происходит хорошее утепление фундамента. Утеплённая отмостка не даёт возможности деформироваться фундаменту. Ведь талые воды легко могут залить основание.

Процесс заливки отмостки из бетона

Практичная

Когда отмостка, лежащая вокруг дома, выполнена в виде пешеходной дорожки, она должна отвечать всем требованиям, которым должны отвечать дорожные покрытия. Изготовленная из бетона дорожка считается пешеходной зоной, она не должны быть мягкой, и обязана выдерживать максимальные нагрузки.

Если отмостка будет эксплуатироваться в качестве дорожки, необходимо при строительстве учитывать:

  • нагрузку;
  • индивидуальные особенности здания;
  • проходимость;
  • движение транспорта.

Утепление

Конструкция, имеющая утепление, выполняет дополнительную теплоизоляционную функцию. Она является одновременно и гидроизоляцией. Строительство отмостки делается сразу после завершения облицовочных работ цоколя дома.

Схема утепления отмостки для дома

Закладка бетона должна выполняться сразу же, чтобы не произошло размывание водными потоками, прилегающего грунта. Это обезопасит фундамент от подмывания, исключит образование трещин в стенах. Дом не должен оставаться без бетонной отмостки на зимний период.

Вернуться к оглавлению

Технологические работы

От того насколько правильно будут выполнены строительные работы, во многом зависит стоимость и срок эксплуатации здания. В связи с этим, процесс создания отмостки из бетона требует серьёзного подхода. Все работы должны выполняться только в соответствии с разработанным технологическим процессом.

Перед началом строительства проводятся подготовительные работы, освобождается территория вокруг дома, подготавливается нужный инструмент, покупается нужный материал, учитывается стоимость работ. Затем проводятся разметочные работы.

Подготовка участка для монтажа отмостки

Для этого используются деревянные колышки. Их вбивают по всему периметру отмостки, учитывая её ширину. Между колышками натягивается отбивочный шнур.

После завершения разметочных работ согласно разметке снимается грунт. Весь периметр должен иметь углубление, размер которого определяется по качеству грунта. Затем днище траншеи тщательно утрамбовывается.

Чтобы предотвратить возможные повреждения конструкции, чтобы она не стала мягкой, специалисты советуют провести обработку грунта особыми гербицидами, которые защитят поверхность от появления корней.

Но если зелёные насаждения отсутствуют, такая процедура становится не обязательной. Таким образом, уменьшится стоимость работ.

Очень важно для отмостки построить опалубку. Эта конструкция создаётся из досок, толщиной 15 мм и точно повторяет очертания отмостки.

Доски прибиваются к опорным столбам, обычными гвоздями. Шаг крепления равен 1.5 метрам.

Чтобы гидроизоляция отмостки стала лучше, дно, сделанного углубления, покрывается слоем глины с последующим уплотнением.

Чтобы производить заливку строительного бетона, делается специальная подушка. Для этого слой глины закрывается слоем песка, достигающим толщины 15 см. Этот слой тщательно уплотняется. Чтобы поверхность не стала мягкой, песок увлажняется водой и вновь тщательно трамбуется.

Третьим слоем, из которого состоит подушка, является щебень, укладываемый на песок. Слой щебня приближается к 80 мм.

После всех произведённых работ, проводится заливка строительного бетона. Чтобы отмостка получила большую прочность, мастера советуют выполнить дополнительное армирование.

Схема монтажа дополнительного армирования отмостки

Для этого берётся арматура самого разного диаметра, которую устанавливают в основание с шагом 100 мм. Арматурные прутья могут пересекаться, в точках соприкосновения их сваривают. Таким образом, получается металлическая сетка, которая заливается строительным раствором.

Вернуться к оглавлению

Материалы

Чтобы изготовить отмостку, можно использовать самые разные материалы, всё зависит от их стоимости. В каждом конкретном случае используют самые разные виды материалов. Чаще всего используют железобетон.

Подушка, опалубка, арматурная сетка заливаются бетоном. Очень важно правильно расположить арматуру в бетонном основании. С этой целью её немного приподнимают. Для производства бетона лучше использовать цемент марки «М 400» и выше.

Пропорции –  1/5/2 щебня, цемента и песка соответственно.

Иногда строители для постройки отмостки применяют золу, которая образуется после сгорания угля. Стоимость такого продукта вполне доступна. Зола требует очень аккуратного обращения, так как она иногда бывает радиоактивной, что может стать угрозой здоровью человека, особенно проживающего в частном доме.

После того, как сделанный бетонный раствор окончательно застынет, кладётся гидроизоляция, укладывается покрытие для утепления. Для покрытия можно применять ФЭМ или гранитную брусчатку.

ФЭМ отличается внешним видом и высоким качеством.

Самыми качественными, стоимость которых находится в доступном ценовом сегменте, считаются кислотоупорные кирпичи.

Таблица характеристик кислотоупорных кирпичей

Этот материал способен выдерживать климатические изменения и большие нагрузки.

Обычные ФЭМ не имеют большой прочности, их мягкая основа уменьшает срок эксплуатации. Уже через несколько лет они теряют свою первоначальную красоту. Различные виды такого кирпича рассчитаны на 10 лет эксплуатации. Однако стены из такого кирпича дают прекрасное утепление всему зданию.

Вернуться к оглавлению

Технологический процесс

  1. Вынимается грунт.
  2. Копается траншея, глубиной 25 см.
  3. Грунт обрабатывается гербицидами.
  4. Устанавливается съёмная опалубка.
  5. Трамбуется песок.
  6. Трамбуется щебень.
  7. Укладывается тротуарная плитка.
Вернуться к оглавлению

Нюансы изготовления отмостки из бетона

Бетонная отмостка остаётся самой популярной и надёжной. Но отрицательной стороной бетонной конструкции является возможность разрушения поверхности в большие морозы. Поэтому требуется создать специальные деформационные швы.

Поперёк отмостки кладут деревянные рейки с шагом два метра. Такие рейки предварительно обрабатываются битумом. После этого происходит заливка бетонного раствор, который выравнивают согласно установленным закреплённым рейкам, точно так же как выравнивание маяками.

Срок эксплуатации бетонной отмостки намного увеличивается, если использовать армирование. В этом случае сталь будет растягиваться, а бетон сжиматься.

Чтобы создать армированную отмостку из бетона, нужно смонтировать стальную обрешётку, и залить её цементным раствором. Заливку проверяют строительным уровнем.

Для утепления и получения высокой стойкости к сильным морозам, в цементный раствор добавляют особые присадки. Полученную поверхность закрывают сухим цементом, после чего выравнивают поверхность мастерком. Эта операция получила название «железнение».

После этого, чтобы получить надёжную гидроизоляцию, поверхность накрывают тёмной плёнкой. Вся конструкция выдерживается семь дней, ежедневно поливается водой. Чтобы повысить производительности труда, увеличить скорость выполнения работ, уменьшить затраты, – делают отмостку из заводских армированных плит. Размеры плит подбираются по конкретным условиям.

Первостепенное значение имеют размеры участка и конструкция кровли.

Чаще всего применяются плиты с габаритами 60х60 см. При использовании заводских бетонных плит намного упрощаются технологические работы: укладка покрытия и заливка швов.

Пример отмостки для дома из бетонных плит

Если в задании имеется погреб, построен цокольный этаж, утепление отмостки может производиться несколькими видами материалов:

  • пенополистиролом,
  • пеноплексом,
  • пеностеклом,
  • универсальными теплоизоляционными материалами.

Плиты и утеплитель, должны быть размещены так, чтобы появилась воздушная подушка. В этом случае основанием становится щебень, который тщательно утрамбовывается и пропитывается битумом.

Нюансы изготовления отмостки

При строительстве отмостки своего дома, необходимо учитывать некоторые тонкости, которые требуют особого внимания.

Абсолютно не нужно начинать строительство отмостки немедленно после окончания постройки цоколя.

Чертёж устройства наклонной отмостки

Когда выполняется обратная засыпка, траншея заполняется грунтом, который был удален ранее. Он будет проседать, поэтому необходимо дать время на полную просадку.

Если этого не сделать, то после попадания влаги на грунт, возможно его проседание. В результате отмостка начнет деформироваться, на поверхности могут возникнуть трещины.

Для ликвидации такого явления обратную засыпку делают песком, отлично пропускающим воду. После его выравнивания поверхность нужно полить, выждать сутки и начинать делать отмостку.

Надо сказать, что строить такую конструкцию мастера советуют после того, как будет установлена коробка дома. Можно также выждать полгода после окончания возведения основания.

Плохим покрытием считается керамогранитная плитка. Её гладкая поверхность очень скользкая, человек может получить травму.

Отмостка из керамогранитной плитки

Кроме того, она рассчитана на очень короткий срок эксплуатации. Данная плитка укладываться прямо на бетонное основание, которое начинает расширяться при минусовой температуре, плитка начнёт лопаться.

Вернуться к оглавлению

Защита конструкции

Прежде чем начать выкладывать ФЭМ, необходимо сделать раствор. В его состав входит:

  • цемент, обычно «М400», – одно ведро;
  • песок – четыре ведра;
  • моющее средство – 65 гр.

Чтобы не было просадки раствора, добавляют любое моющее средство. Для удешевления процесса, некоторые строители выполняют укладку ФЭМ прямо на голый песок.

К сожалению, такая поверхность будет служить очень короткий срок. Когда в песок проникнет влага, ФЭМ начинает проседать, потребуется ремонт, полная перекладка или установка новых плит.

Схема монтажа отмостки с использованием ФЭМ

Другим вариантом считается применение сухих смесей. По сути, результат будет одинаковым, однако  внешний вид сохранится намного дольше. Для получения высококачественного покрытия лучше воспользоваться первым вариантом, когда применяется специальный раствор.

Выше уже было сказано, что отмостка делается для защиты. Однако она также требует собственной защиты от проникновения влаги. Чтобы талые воды не попадали в отмостку, делается водоотвод.

Водные потоки будут направлены в желоба, а затем в водосток. Конечно, избавить полностью отмостку от воды не удастся, однако степень попадания сильно уменьшиться, поверхность не будут испытывать большие нагрузки.


Иногда делают дополнительное утепление отмостки. Таким образом, достигается уменьшение промерзание почвы. Утеплителем может стать керамзит, который с успехом заменит щебень. Можно также проводить утепление методом двухслойной заливки. Между слоями укладывается утеплитель.

Учите: как слепой чертить

Как слепой рисунок
Слепые и зрячие люди во многом пользуются одним и тем же устройства в
зарисовывают свое окружение, предлагая это видение и прикосновение
тесно связаны

Джона М. Кеннеди

СЛЕПЫЕ ХУДОЖНИКИ, такие как Трейси (см. Выше), полагаются на свое осязание, чтобы сделать знакомых объекты. Трейси потеряла зрение из-за рака сетчатки в двухлетнем возрасте, но, почувствовав стекло, она определяет его форму.Потирая бумагу, положенную на кусок фетра, она понимает где ее ручка сделала отметку на странице и оставила отметку. Потому что строчки в самых простых на рисунках видны выступы на поверхности - особенности, которые можно различить, прикоснувшись к ним так же легко, как они на вид - рисунки слепых легко узнаются зрячими.

Я впервые встретил Бетти, слепую девушку-подростка, в Торонто, когда брал интервью у участников моего предстоящего исследования восприятия прикосновений в 1973 году.Бетти потеряла зрение в два года, когда была слишком молода, чтобы научиться рисовать. Я был удивлен, когда она сказала мне, что ей нравится рисовать профили членов своей семьи. До того, как я начал работать со слепыми, я всегда думал о картинах как о копиях видимого мира. В конце концов, мы не рисуем звуки, вкусы или запахи; мы рисуем то, что видим. Таким образом, я предположил, что слепые люди не будут иметь большого интереса или таланта в создании изображений. Но, как показали в тот день комментарии Бетти, я был очень неправ.Полагаясь на свое воображение и осязание, Бетти любила рисовать на бумаге характерные очертания лица человека.

Я был настолько заинтригован способностями Бетти, что мне захотелось узнать, могут ли другие слепые люди легко сделать полезные иллюстрации - и будут ли эти рисунки чем-то похожим на изображения, которые используют зрячие. Кроме того, я надеялся выяснить, могут ли слепые интерпретировать символы, обычно используемые зрячими людьми. Чтобы ввести слепых в плоский, графический мир зрячих, я обратился к ряду инструментов, включая модели, дисплеи и, чаще всего, наборы для рисования выпуклыми линиями, предоставленные Шведской организацией слепых.Эти комплекты в основном представляют собой жесткие доски, покрытые слоем резины и тонкого пластикового листа. При нажатии любой шариковой ручки на пластиковом листе образуется выпуклая линия.

ЧЕРТЕЖИ, сделанные Кэти, полностью слепой с трех лет, демонстрируют, что слепые художники используют многие из тех же устройств, что и зрячие иллюстраторы. Они используют линии для обозначения поверхностей, как показано на изображении Кэти орла на ее браслете-подвеске (вверху).Слепые люди изображают такие объекты, как дом, с одной точки обзора (2-я сверху). Слепые художники используют формы для передачи абстрактных сообщений: Кэти нарисовала сердце, окружающее кроватку, чтобы описать любовь, окружающую ребенка (третье сверху). И они используют ракурс, чтобы предложить перспективу: Кэти нарисовала L-образный блок и куб одинакового размера, когда они были рядом, но уменьшила куб, когда он был помещен дальше от нее (внизу).

Благодаря этому оборудованию мы с коллегами за последние 20 лет сделали несколько замечательных открытий, и эта информация изменила наше понимание сенсорного восприятия.Наиболее важно то, что мы узнали, что слепые и зрячие люди используют стенографию. То есть они используют многие из одних и тех же устройств при рисовании своего окружения: например, обе группы используют линии для представления краев поверхностей. Оба используют укороченные формы и сходящиеся линии для передачи глубины. Оба обычно изображают сцены с одной точки обзора. Оба визуализируют вытянутые или неправильные линии, чтобы обозначить движение. И оба используют формы, которые являются символическими, хотя и не всегда визуально правильными, такими как сердце или звезда, для передачи абстрактных сообщений.В общем, наша работа показывает, что даже самые простые изображения отражают гораздо больше, чем кажется на первый взгляд.

Очертания
После встречи с Бетти я задался вопросом, могут ли все слепые люди оценить профили лиц, показанные в общих чертах. На протяжении многих лет я просил слепых добровольцев из Северной Америки и Европы нарисовать профили нескольких видов объектов. Совсем недавно я провел серию исследований с Ивонн Эриксон из Университета Линчёпинга и Шведской библиотеки говорящих книг и шрифта Брайля.В 1993 году мы протестировали девять взрослых из Стокгольма - трех мужчин и шесть женщин. Четверо были слепыми от рождения, трое потеряли зрение в возрасте трех лет и двое имели слабое зрение. Каждый испытуемый исследовал четыре выпуклых профиля, которые Ханс-Йорген Андерсен, студент-психолог Орхусского университета в Дании, сделал путем приклеивания тонких проводов с пластиковым покрытием к плоской металлической доске.

Эрикссон и я попросили добровольцев описать наиболее характерные особенности каждого дисплея, используя один из четырех ярлыков: улыбка, вьющиеся волосы, борода или большой нос.Пятеро из них, в том числе один мужчина, который был полностью слепым с рождения, правильно опознали все четыре изображения. Только один участник никого не узнал. В среднем группа точно пометила 2,8 из четырех контуров. Для сравнения, когда 18 зрячим студентам в Торонто завязали глаза и получили одинаковые профили с выпуклыми линиями, они набрали лишь немного больше очков, что соответствует среднему значению 3,1 из четырех.

Многие следователи в США, Японии, Норвегии, Швеции, Испании и Великобритании.сообщили о подобных результатах, что не оставляет сомнений в том, что слепые люди могут распознать очертания знакомых объектов. Поначалу может показаться странным, что даже те, у кого вообще никогда не было видения, обладают некоторым интуитивным чувством того, как выглядят лица и другие предметы. Но если подумать, это открытие имеет смысл. Линии на большинстве простых рисунков показывают одно из двух: где две поверхности перекрываются, что называется закрывающим краем, или где две поверхности встречаются в углу. Ни одна из функций не должна быть видна быть воспринятым.И то, и другое можно различить, прикоснувшись.

Не все слепые люди одинаково хорошо читают рельефные рисунки, и эти индивидуальные расхождения могут отражать возраст, в котором кто-то потерял зрение.

Например, люди, которые были слепыми с рождения или младенчества, называемые ранними слепыми, иногда находят сложные рисунки с выпуклыми линиями. Но в 1993 году Ятука Симидзу из технологического колледжа Цукуба в Японии вместе со своими коллегами Шинья Сайда и Хироши Шимура обнаружили, что 60 процентов тех, кто испытуемые, которых они изучали, могли распознавать очертания обычных предметов, таких как рыба или бутылка.Уровень распознавания был несколько выше у зрячих людей с завязанными глазами, которые в целом более знакомы с картинками.

ПРОФИЛИ, сделанные из проволоки с пластиковым покрытием, закрепленной на тонкой металлической доске, были даны девяти слепым испытуемым в Стокгольме. Испытуемых попросили описать каждое изображение с помощью одного из четырех ярлыков: улыбка, вьющиеся волосы, борода или большой нос. В среднем группа точно описала 2,8 из четырех дисплеев, показывая, что слепые люди часто узнают очертания простых объектов.Зрячие контрольные субъекты с завязанными глазами, которым было дано такое же задание, справились лишь немного лучше.

Интересно, что, согласно Мортону Хеллеру из Университета Уинстон-Салема, субъекты, теряющие зрение в более позднем возрасте, которых позже называют слепыми, часто интерпретируют выпуклые контуры с большей готовностью, чем зрячие или рано слепые. Одно из вероятных объяснений состоит в том, что у тех, кто позже слепнет, есть двойное преимущество в этих задачах: они, как правило, лучше знакомы с картинками, чем первые слепые, и у них гораздо лучшие тактильные навыки, чем у зрячих.

Перспектива
Так же, как Бетти побудила меня изучить, ценят ли слепые профили в очертаниях, другая художница-любитель, Кэти из Оттавы, побудила меня исследовать другой вопрос. Кэти впервые участвовала в моих занятиях, когда ей было 30 лет. Из-за рака сетчатки, обнаруженного в течение первого года жизни, Кэти была полностью слепой с трех лет и никогда не имела детального зрения. Тем не менее, она неплохо рисовала выпуклые линии. Однажды Кэти набросала несколько различных схем куба и L-образного блока, которые я использовал, чтобы проверить, как относительные расстояния появляются в штриховом искусстве.Когда блоки сели рядом, она сделала их одинакового размера - такими, какими они были на самом деле. Но когда куб был дальше от нее, чем другой блок, она уменьшила его на своем рисунке.

Этот второй рисунок раскрыл фундаментальный принцип перспективы, а именно, что чем дальше объект удаляется, тем меньше угол его угла. (Считать о наблюдении за частоколом под углом и о том, как его столбы кажутся короче ближе к горизонту.) Использование Кэти этого основного правила предполагает, что некоторые аспекты перспективы могут быть легко поняты слепым.Снова предложение казалось разумным, если принять во внимание. Подобно тому, как мы видим объекты с определенной точки обзора, мы также достигаем их с определенной точки. Для доказательства теории я разработал исследование с Пол Габиас из университетского колледжа Оканагана в Британской Колумбии, который тогда работал в Нью-Йоркском университете.

ТВЕРДЫЕ - сфера, конус и куб, расположенные на столе, обычно используются для проверки пространственных способностей.Расположение показано сверху внизу. На каком из рисунков выше показаны твердые тела от края таблицы до нижней части страницы? На каком рисунке они показаны с противоположного края? С края влево? Лицом к лицу? Слепые и зрячие одинаково хорошо справляются с этой задачей, доказывая, что слепые могут определять, как объекты появляются с определенных точек зрения.

Мы подготовили пять выпуклых чертежей: один таблицы и четыре куба. Мы показали рисунки 24 слепым от рождения добровольцам и задали им ряд вопросов.Рисунок стола имел центральный квадрат и четыре ножки, по одной выступающей из каждого угла. Испытуемым сказали, что слепой нарисовал стол и объяснил: «Я нарисовал его таким образом, чтобы показать, что он симметричен со всех четырех сторон». Затем им сказали, что другой слепой нарисовал идентичный стол, но предложил другое объяснение: «Я показал его снизу, чтобы показать форму столешницы и всех четырех ножек. Если вы покажите стол сверху или сбоку, верх и все четыре ножки тоже не получится.«

Затем мы попросили наших добровольцев выбрать рисунок куба, который, скорее всего, был сделан человеком, который рисовал таблицу снизу. Чтобы отвечать последовательно, им нужно было понять, какая стратегия была использована при рисовании таблицы и каждого куба. Один куб напоминал разворот коробки, показывая переднюю грань куба посередине, окруженную его верхней, нижней, левой и правой гранями. Другой рисунок показал два квадрата, представляющих переднюю и верхнюю часть куба. На третьем изображении передняя часть куба изображена в виде квадрата, а вершина - в виде прямоугольника - в укороченном виде, поскольку он удалялся от наблюдателя.

На четвертом изображены две трапеции, соединенные по самой длинной линии; дополнительная длина этой линии показала, что это край, ближайший к наблюдателю. Как вы думаете, какой куб нарисовал человек, который намеревался показать таблицу снизу? Большинство слепых добровольцев выбрали рисунок, на котором были изображены две трапеции. То есть они выбрали иллюстрацию, в которой наиболее изощренно использовалась перспектива. Соответственно, они выбрали как наименее подходящий плоский «раскладной» рисунок - тот, в котором вообще не использовалась перспектива.Раскладной рисунок, по их мнению, с наибольшей вероятностью был сделан человеком, который рисовал стол, надеясь подчеркнуть его симметрию.

Хеллер и я объединили свои силы, чтобы подготовить еще одно задание для демонстрации того, что слепые понимают использование перспективы. (Вы тоже можете попробовать это.) Мы разместили три тела - сферу, конус и куб - на прямоугольной столешнице. Наши слепые испытуемые сидели сбоку. Мы попросили их нарисовать предметы с того места, где они сидели, а затем представить четыре разных вида: с трех других сторон стола, а также прямо сверху.(Швейцарский детский психолог Жан Пиаже назвал это упражнение задачей «взглянуть на перспективу» или «тремя горами».) Многие взрослые и дети находят эту задачу довольно сложной. Однако в среднем наши слепые испытуемые показали себя так же хорошо, как и зрячие, правильно нарисовав 3,4 из пяти изображений.

Затем мы попросили наших испытуемых назвать точку обзора, используемую на пяти отдельных рисунках трех объектов. Мы предъявили им рисунки дважды в случайном порядке, чтобы максимально возможное количество баллов было 10 правильных.Из этого общего количества слепые испытуемые правильно назвали в среднем 6,7 балла. Зрячие набрали лишь немного больше очков, дав в среднем 7,5 правильных ответов. Девять позже слепых субъектов в исследовании показали себя немного лучше, чем врожденно слепые и зрячие, набрав 4,2 балла за задание на рисование и 8,3 балла за задание на распознавание. Опять же, более поздние слепые, вероятно, получили такие высокие баллы, потому что они знакомы с картинками и обладают улучшенными тактильными навыками.

ПЕРСПЕКТИВА понятна слепым.Чтобы доказать это, автор и Пол Габиас из университетского колледжа Оканагана попросили 24 слепых от рождения добровольцев изучить рисунок стола (крайний слева) и четыре рисунка куба. Им сказали, что один слепой нарисовал стол в форме звезды, чтобы показать, как он выглядит снизу, а другой слепой нарисовал идентичный стол, намереваясь вместо этого показать его симметрию. Затем испытуемых спрашивали, какой куб, скорее всего, нарисовал тот, кто нарисовал стол снизу.Большинство выбрало куб, состоящий из двух трапеций (крайний справа), тот, который наиболее изощренно использовал перспективу.
ДВИЖЕНИЕ можно обозначить неправильными линиями. Когда слепым и зрячим добровольцам показали пять диаграмм движущихся колес (см. Выше), они обычно интерпретировали их одинаково. Большинство догадались, что изогнутые спицы указывают на то, что колесо вращается постоянно; они думали, что волнистые спицы указывают на то, что колесо качается; погнутые спицы были восприняты как знак того, что колесо дергается.Субъекты предположили, что выступающие за периметр колеса спицы означают, что на колесо включены тормоза, а пунктирные спицы указывают на быстрое вращение колеса.

Метафора
Из исследований, описанных выше, ясно, что слепые люди могут оценить использование контуров и перспективы для описания расположения предметов и других поверхностей в пространстве. Но картинки - это больше, чем буквальные представления. Этот факт резко привлек мое внимание, когда слепая женщина в одном из моих исследований решила по собственной инициативе нарисовать колесо во время его вращения.Чтобы показать это движение, она провела кривую внутри круга. Я опешил. Линии движения, такие как та, которую она использовала, - совсем недавнее изобретение в истории иллюстрации. В самом деле, как отмечает искусствовед Дэвид Кунцле, Вильгельм Буш, задающий тенденции карикатурист 19 века, практически не использовал движущихся линий в своих популярных фигурах примерно до 1877 года.

Когда я попросил нескольких других слепых испытуемых нарисовать прялку, неоднократно появлялся один особенно умный вариант: несколько испытуемых показали спицы колеса в виде изогнутых линий.Когда их спросили об этих кривых, все они назвали их метафорическими способами обозначения движения. Согласно правилу большинства, это устройство каким-то образом очень хорошо показывает движение. Но был ли он лучшим индикатором, чем, скажем, ломаные или волнистые линии или любые другие линии, если на то пошло? Ответ был непонятен. Поэтому я решил проверить, были ли различные линии движения подходящими способами демонстрации движения или они были просто идиосинкразическими знаками. Более того, я хотел выяснить, есть ли различия в том, как слепые и зрячие интерпретируют линии движения.

СЛОВ
, СВЯЗАННЫЕ С
С
CIRCLE-SQUARE
ДОГОВОР
ИЗ
ПРЕДМЕТОВ
(ПРОЦЕНТОВ)

МЯГКО-Твердый

100

МАТЬ-ОТЕЦ

94

HAPPY-SAD

94

ДОБРО-ЗЛО

89

ЛЮБОВЬ-НЕНАВИСТЬ

89

ЖИВО-МЕРТВЫЕ

87

ЯРКО-ТЕМНЫЙ

87

ЛЕГКОТЯЖЕЛЫЙ

85

ТЕПЛО-ХОЛОД

81

ЛЕТО-ЗИМА

81

СЛАБЫЙ-СИЛЬНЫЙ

79

БЫСТРО-МЕДЛЕННО

79

КОШКА

74

ПРУЖИНА-ОСЕНЬ

74

ТИХОЙ ГРОМКО

62

ХОДЬБА-СТОЙ

62

НЕЧЕТНО-ЧЕТНОЕ

57

ДАЛЬНИЙ-БЛИЖНИЙ

53

ЗАВОД-ЖИВОТНЫЕ

53

ГЛУБОКОЕ-МЕЛКОЕ

51

ПАР СЛОВ были использованы для проверки символизма в абстрактных формах - и будет ли слепые и зрячие люди воспринимали такие значения точно так же.Субъекты были сказал, что в каждой паре слов лучше всего подходит одно с кругом, а другой с квадратом. Для пример, какая форма лучше описывает мягкий? По номеру, указанному после пара слов мягкое-твердое, думали все круг сделал. Эти проценты показывают уровень консенсуса среди зрячих субъектов. Слепые добровольцы сделали аналогичный выбор.

Чтобы найти эти ответы, Габиас и я создали рельефные рисунки пяти различных колес, изображающие спицы с линиями, которые изгибаются, изгибаются, изгибаются, пунктирны и выходят за пределы периметра колеса.Затем мы попросили 18 слепых добровольцев назначить каждому колесу одно из следующих движений: покачивание, быстрое вращение, устойчивое вращение, рывки или торможение. Как вы думаете, какое колесо подходит для каждого движения? Наша контрольная группа состояла из 18 зрячих студентов Университета Торонто.

Все слепые, кроме одного, приписывали каждому колесу особые движения. Кроме того, во всех случаях предпочтительное описание для зрячих было предпочтительным для слепых. К тому же консенсус среди зрячих был немногим выше, чем среди слепых.Поскольку устройства управления движением незнакомы слепым, мы поставили перед ними задачу решить некоторые проблемы. Очевидно, однако, что слепые не только выясняли значения каждой линии движения, но и как группа они обычно придумывали одно и то же значение - по крайней мере, так же часто, как и зрячие.

Мы обнаружили, что слепые понимают и другие виды визуальных метафор. Кэти однажды нарисовала детскую кроватку внутри сердца - по ее словам, выбрав этот символ, чтобы показать, что любовь окружает ребенка.Вместе с Чанг Хун Лю, докторантом из Китая, я начал изучать, насколько хорошо слепые люди понимают символику, лежащую в основе таких форм, как сердца, которые напрямую не представляют их значения. Мы дали список из 20 пар слов зрячим испытуемым и попросили их выбрать из каждой пары термин, который лучше всего относится к кругу, и термин, который лучше всего относится к квадрату. (Если вы хотите попробовать это сами, список слов можно найти слева.) Например, мы спросили: Что подходит для soft? Круг или квадрат? Какая форма подходит для харда?

Все наши испытуемые считали круг мягким, а квадрат жестким.Целых 94 процента приписали кругу счастливые, а не грустные. Но другие пары выявили меньшее согласие: 79 процентов соответствовали быстро и медленно в круг и квадрат соответственно. И только 51 процент глубоко связан с кругом, а мелкий - с квадратом. Когда мы протестировали четырех полностью слепых добровольцев, используя один и тот же список, мы обнаружили, что их выбор очень похож на тот, который сделали зрячие. Один мужчина, слепой с рождения, показал очень хорошие результаты. Он сделал только одно совпадение, отличное от консенсуса, назначив «дальний» квадрат и «ближний» круг.Фактически, лишь незначительное большинство зрячих - 53 процента - создавали пары далеко и близко от противоположных партнеров. Таким образом, мы пришли к выводу, что слепые интерпретируют абстрактные формы так же, как и зрячие.

ТОЛЩИНА этих контуров определяет, будут ли их два контура рассматриваться как один или два. Та же двусмысленность возникает и с прикосновением. Слепые субъекты интерпретируют приподнятые края, расположенные рядом друг с другом, как единую границу поверхности, а расположенные дальше друг от друга - как две.

Восприятие
Обычно мы думаем о зрении как о системе восприятия, с помощью которой формы и поверхности говорят с умом. Но, как показывают рассмотренные выше эмпирические данные, прикосновение может передавать большую часть той же информации. В некотором смысле это открытие не так уж удивительно. Когда мы что-то видим, мы более или менее знаем, как это будет ощущаться на ощупь, и наоборот. Даже в этом случае осязание и зрение - это два очень разных чувства: одно воспринимает ввод в виде давления, а другое реагирует на изменения света.Как это что они могут точно так же интерпретировать что-то столь же простое, как линия? Чтобы ответить на этот вопрос, мы должны подумать о том, какую информацию мы передаем нашим органам чувств.

Наиболее очевидная теория состоит в том, что каждая граница на базовом чертеже представляет собой одну физическую границу вокруг некоторой поверхности или формы. Но это не так просто, потому что все линии, какими бы тонкими они ни были, имеют две стороны или контуры - внутреннюю и внешнюю границы, если хотите. В результате толстые линии воспринимаются совсем иначе, чем тонкие.Рассмотрим толстую линию, очерчивающую профиль. Если он достаточно толстый, кажется, что на нем видны два профиля, по одному с каждой стороны, смотрящие в одном направлении [см. Иллюстрацию]. Однако, когда линия тонкая и две ее границы расположены близко друг к другу, наблюдатель видит только одно лицо. Оказывается, прикосновение производит аналогичный эффект. Я подготовил серию профильных чертежей, на которых оба края определяющей линии были приподняты. Когда края были на расстоянии всего 0,1 сантиметра, мой слепой доброволец Санне, студентка Орхусского университета, сказал, что они показали одно лицо.Когда они находились на расстоянии 0,8 сантиметра друг от друга, она сообщила, что они показали два лица.

Другая теория контурных рисунков предполагает, что линии заменяют любую ощутимую границу, в том числе неосязаемую, например тени. Но и эта теория очень убедительно не работает. Посмотрите на иллюстрацию справа, где показаны две фотографии автора. На одном изображении мое лицо пересекают теневые узоры, определяемые одним контуром, разделяющим светлые и темные области. На втором изображении темная линия с двумя контурами показывает те же самые тени.Несмотря на то, что формы на втором изображении идентичны формам на первом, результаты восприятия сильно отличаются. Первое легко узнать по лицу; второй нет.

Опять же, этот пример показывает, что наша зрительная система, как и наша тактильная система, не считывает два контура линии так же, как интерпретирует один контур. Подразумевается, что область мозга, отвечающая за интерпретацию контуров сенсорного ввода из загруженной среды, является общей системой поверхностного восприятия.Таким образом, он не делает различий на основе чисто визуальных аспектов, таких как яркость и цвет. Вместо этого он берет два контура темной линии и рассматривает их как индикаторы местоположения единственного края некоторой поверхности. В то время как зрячие люди воспринимают границы яркости как индикаторы краев поверхности, слепые так же относятся к границам давления.

Поскольку здесь действуют не только визуальные принципы, реализующую их область мозга можно назвать мультимодальной или, как ее чаще называют, амодальной.Согласно одному сообщению, которое я обсуждал в своей книге о рисовании слепых, такая амодальная система
получает данные как от зрения, так и от осязания. Система рассматривает входные данные как информацию о таких функциях, как окклюзия, передний план и фон, плоские и изогнутые поверхности и точки обзора. В случае зрячих, визуальные и тактильные сигналы координируются этой амодальной системой.

Как мы обнаружили, способность интерпретировать края поверхности работает даже тогда, когда она не получает никаких визуальных сигналов.Именно по этой причине слепые так охотно ценят линейные рисунки и другие графические символы. Знание этого факта должно побудить ученых и преподавателей готовить материалы для слепых, в которых жизненно важно использовать изображения. Именно этим занимаются несколько групп по всему миру. Например, Art Beyond Sight, организация, связанная с Музеем американского искусства Уитни. и Музей современного искусства в Нью-Йорке подготовили версии картин Анри Матисса и наскального искусства в виде выпуклых линий.Возможно, совсем скоро поднятые картинки для слепых станут такими же известными, как тексты Брайля.

ТЕНИ и другие нематериальные границы не распознаются по очертаниям, что частично объясняет, почему слепые могут понимать большинство штриховых рисунков, сделанных зрячими людьми. На снимке автора слева единый контур разделяет светлые и темные участки его лица. На рисунке справа линия, имеющая два контура, делает такое же деление.Обратите внимание, что, хотя формы идентичны на обоих изображениях, результаты восприятия сильно различаются. Только изображение слева явно напоминает лицо.

Автор
ДЖОН М. КЕННЕДИ родился в Белфасте в 1942 году и вырос в одной из немногих унитарных семей в Северной Ирландии. Он учился в Королевском академическом институте Белфаста и Королевском университете Белфаста, где его интересы включали фехтование и театр. Он защитил кандидатскую диссертацию.D. в области восприятия в Корнельском университете и вскоре после этого начал свои исследования со слепыми в качестве доцента Гарвардского университета. В настоящее время он читает лекции в университете Торонто, в колледже Скарборо, где в 1994 году получил премию своего колледжа. Примечания к его курсам по восприятию доступны на веб-сайте университета World Wide
по адресу
http: //citd.scar.utoronto. ca / Психология / PSYC54 / PSYC54.html

Дополнительная литература
Восприятие картинок и образов у ​​зрячих и слепых: преимущество поздних слепых.М. А. Хеллер в Perception , Vol. 18, № 3, стр. 379–389; 1989.

Рисование и слепые: картинки на ощупь. Дж. М. Кеннеди. Йельский университет
Press, 1993.

Профили и ориентация тактильных изображений. Дж. М. Кеннеди и Ю. Эрикссон. Документ, представленный на встрече Европейского психологического общества, Тампере, 2–5 июля 1993 г.

Символические формы и познание. К. Х. Лю и Дж. М. Кеннеди в книге Psyke & Logos , Vol.14, № 2, страницы 441–456; 1993.

Тактильное распознавание образов с помощью графического дисплея: важность трехмерной информации для тактильного восприятия знакомых предметов. Ю. Симидзу, С. Сайда и Х. Шимура в книге Perception and Psychophysics , Vol. 53, № 1, стр. 43–48; Январь 1993 г.

Вернуться к началу

Неврология для детей - Vision Exp.

Неврология для детей - Vision Exp.
Прицел (зрение)
Один из самых драматичных экспериментов - демонстрация слепое пятно.Слепое пятно - это область на сетчатке без рецепторы, реагирующие на свет. Поэтому образ, который попадает на это регион НЕ будет виден. Именно в этой области выходит зрительный нерв. глаз на пути к мозгу. Чтобы найти свое слепое пятно, посмотрите на изображение ниже или нарисуйте его на листе бумаги:
Чтобы нарисовать тестер слепых зон на листе бумаги, сделайте небольшую точку на левая сторона разделена примерно на 6-8 дюймов от маленького + справа боковая сторона. Закройте правый глаз.Удерживайте изображение (или отведите голову от компьютерный монитор) на расстоянии около 20 дюймов. Левым глазом посмотрите на +. Медленно приблизьте изображение (или переместите голову), глядя на +. На определенном расстоянии точка исчезнет из поля зрения ... это когда точка попадает на слепое пятно вашей сетчатки. Обратный процесс. Закройте левый глаз и посмотрите на точку правым глазом. Переместите изображение медленно приближается к вам, и знак + должен исчезнуть.
Вот еще несколько изображений, которые помогут вам найти слепое пятно.

Для этого изображения закройте правый глаз. Левым глазом посмотри на красный круг. Медленно приближайте голову к изображению. На определенном расстояние, синяя линия не будет выглядеть сломанной !! Это потому, что ваш мозг «восполняет» недостающую информацию.

Это следующее изображение позволяет вам увидеть другой способ, которым ваш мозг заполняет слепая зона. Опять закройте правый глаз. Левым глазом посмотрите на +. Медленно приближайте голову к изображению. пространство в середина вертикальных линий исчезнет.

На следующих двух изображениях снова закройте правый глаз. Левым глазом посмотрите на числа справа, начиная с цифры «1». Ты должно быть видно "грустное лицо" (верхнее изображение) или разрыв в синем линия (нижнее изображение) периферийным зрением. Держите ваши голова неподвижна, и левым глазом посмотрите на другие числа. Грустный лицо должно исчезнуть, когда вы дойдете до «4», и снова появиться примерно на «7». Точно так же синяя линия будет выглядеть законченной между цифрами «4» и «7»."

Вот еще одно изображение, показывающее ваше слепое пятно. Закройте правый глаз. Левым глазом посмотрите на +. Вы должны увидеть красную точку на своем периферийное зрение. Продолжайте смотреть на + левым глазом. Красный точка переместится слева направо, исчезнет и снова появится как точка перемещается в слепое пятно и выходит из него.

Материалы:

Более (Подробнее) о слепых зонах

Почитайте про глаз.

Знаете ли вы? У осьминога нет слепого пятна! В сетчатка осьминога устроена более логично, чем сетчатка млекопитающих.Фоторецепторы у осьминога сетчатка расположена во внутренней части глаза, а клетки, которые несут информацию в мозг, расположены во внешней части сетчатка. Следовательно, зрительный нерв осьминога не прерывает никакого пространства. сетчатки.
Осьминог Глаз (изображение любезно предоставлено Biodidac)

Для марок К-12

Два глаза лучше, чем один, особенно когда дело доходит до восприятия глубины. Восприятие глубины - это способность судить об объектах, которые находятся ближе или дальше, чем другие.Чтобы продемонстрировать разницу между использованием одного и двух Глаз, чтобы оценить глубину, держите концы по карандашу, по одному в каждой руке. Держи их вертикально или горизонтально лицом друг к другу на расстоянии вытянутой руки от твое тело. Закрыв один глаз, попробуйте дотронуться до конца карандашей. все вместе. Теперь попробуйте двумя глазами: должно быть намного проще. Это потому что каждый глаз смотрит на изображение под другим углом. Этот эксперимент тоже можно проделать пальцами, но карандаши дают эффект немного более драматично.

Материалы:

  • Карандаши (но пальцы - хорошая замена)

Для 3–12 классов

Вот еще одна демонстрация важности двух глаз при оценке глубина. Соберите набор монеток (или пуговиц, или скрепок). Сядьте за стол с ваш предмет. Поставьте чашку перед объектом. Чашка должна быть примерно в двух футах от объекта. Закройте объект на один глаз. Держать пенни в воздухе около 1.5 футов над столом. Переместите пенни вокруг медленно. Попросите испытуемого сказать «Брось!» когда он или она думает Пенни упадет в чашку, если вы ее отпустите. Когда субъект говорит «Бросьте», бросьте пенни и посмотрите, попадет ли он в чашку. Попытайся снова, когда объект использует оба глаза. Попробуйте еще раз с чашкой подальше от темы. Попробуйте еще раз, поставив чашку ближе к объекту. Сравните результаты «10 капель» на каждом расстоянии.

Вопросов:

  • Есть ли улучшение с двумя глазами?
  • Есть ли улучшение с чашкой ближе к предмету?

Материалы:

  • Чашка (чашка для йогурта или поилка)
  • Падение предметов (пенни, пуговицы, канцелярские скрепки, прищепки)
ИЛИ ПОПРОБУЙТЕ ЭТУ ИГРУ Возьмите лист бумаги и нарисуйте цель похожий на тот, что справа.Фактические размеры кругов не слишком важно, и вам не нужно раскрашивать круги. Поместите цель на земле примерно в пяти футах перед вами. Попросите друга встать возле цели. Пусть ваш друг протянет чернильный маркер кончиком указывая вниз. Закройте один глаз. Скажите другу, чтобы он двигался вперед или назад или из стороны в сторону, пока вы не решите, что маркер попадет в центр цели, если она была сброшена. Скажите другу, чтобы он уронил маркер, когда вы думаете, что маркер находится над центром цели.Маркер должен оставить место, где он попал в цель. Попробуйте 10 раз с одним закрытым глазом и добавьте увеличьте «счет» за 10 капель. Теперь попробуйте это с открытыми глазами (получите маркер другого цвета, когда вы используете 2 глаза, чтобы увидеть разницу на цель). Ваш результат лучше, когда вы используете два глаза?

Материалы:

  • Бумага мишень
  • Маркеры (двухцветные)

Для марок К-12

Вот еще один способ продемонстрировать, как разные изображения проецируются на каждый глаз.Посмотрите на объект вдалеке (на расстоянии 20–30 футов), например, часы на стене. Закройте один глаз, поднимите руку и выровняйте палец с предметом. Теперь, не двигая пальцем или головой, закройте открытый глаз и откройте закрытый глаз. Объект на расстоянии будет казаться прыгающим в сторону ... ваш палец больше не будет выровнен. Это показывает, что на каждый глаз попадают разные изображения.

Материалы:

Для 3-12 классов

В глазу есть два типа фоторецепторов: палочки и колбочки.В стержни отвечают за зрение в условиях тусклого света, колбочки - за цветовое зрение. Чтобы продемонстрировать, как фоторецепторы «адаптируются» к низкой освещенности. условий, получите коллекцию объектов, которые выглядят немного иначе: для Например, получите 10 крышек для бутылок с колой, 10 крышек для бутылок с газировкой и 10 бутылок с водой. колпачки. Они должны ощущаться одинаково, но не выглядеть одинаково. В ярком попросите учащихся разделить шапки на стопки одинаковых крышек. потом выключите свет, чтобы в комнате было очень и очень темно. Попросите их разделить снова шапки.Выключи свет и посмотри на результат ... там должно быть много ошибок. Подсчитайте количество ошибок. Затем приглушите свет снова и поговорите / обсудите адаптацию к темноте или животных, которые могут видеть в темноте. Технического объяснения адаптации к темноте нет. необходим для маленьких детей. Запланируйте поговорить и обсудить примерно 7-10 человек. минут ... этого времени хватит на хотя бы частичную адаптацию фоторецепторы. После обсуждения (7-10 минут) попросите студентов снова отделите колпачки в тех же очень, очень тусклых условиях, как и раньше.Подсчитайте количество ошибок. На этот раз ошибок должно быть меньше потому что фоторецепторы адаптировались к условиям низкой освещенности.

Материалы:

  • Три комплекта крышек для бутылок (или других аналогичных шт.)

4–12 классы

Многие из этих иллюзий доступны в виде интерактивных ударно-волновых игр в
Neuroscience для Детская галерея визуальных иллюзий.

То, что вы видите, - это не всегда то, что есть.Либо это? Глаз может играть проделки с мозгом. Вот несколько иллюзий, демонстрирующих это точка.

  1. Волшебный куб

    Посмотрите на центральный куб. Какая сторона спереди? Передняя часть, как показано на кубе с правой стороны или спереди, как показано на кубе на левая сторона или спереди нет вообще?

  2. Какая из показанных ниже линий длиннее? Иллюзия Мюллера-Лайера

    Измерьте их. Вы можете быть удивлены, узнав, что они такие же длина.Мы видим линии разными, потому что нас «учили» используйте определенные формы и углы, чтобы сообщить нам о размере.

    Еще примеры иллюзий Мюллера-Лайера
  3. Посмотрите в центр изображения с черными квадратами 15-30 секунд. Находятся те действительно точки, которые появляются по углам квадратов? Что происходит если сосредоточить внимание на точке? Теперь посмотрим на середину картинки с белые квадраты. Вы снова видите точки? Какого они цвета?

    Вот еще один пример той же иллюзии.

    Отличается ли расположение пятен на этих двух фотографиях? Почему?

  4. Вы видите вазу или лицо на рисунке ниже? Этот тип изображения был впервые проиллюстрирован психологом Эдгаром Рубиным в 1915 году. Обратите внимание, что это очень трудно одновременно увидеть и лица, и вазу. Это может произойти из-за того, что мы склонны сосредотачивать свое внимание только на одной части изображение ... либо лица, либо ваза.
  5. Остаточное изображение

    Попробуйте эту интерактивную демонстрацию остаточные изображения.Вам понадобится браузер с поддержкой JAVA.

    Смотрите на желтый + в середине рисунка в течение 15-30 секунд. потом переводите взгляд на белый квадрат справа. Были ли цвета неужели поменять себя? Это пример «остаточного изображения».

  6. Вот еще один пример создания остаточного изображения. Вы можете поставить рыба в миске? Попробуй это. Посмотрите на желтую полосу посередине рыбу на картинке ниже примерно 15-30 сек. Затем переместите свой взгляд на аквариум.Вы должны увидеть в миске рыбу другого цвета. Помогает, если вы будете держать голову неподвижно и моргать один или два раза после того, как вы переместите взгляд на миску. Остаточное изображение продлится около пяти секунд.

    Попробуйте эти две интерактивные демонстрации (с использованием браузеров с поддержкой JAVA) остаточные изображения:

Что происходит: сетчатка ваших глаз бывает трех цветов рецепторы (колбочки), наиболее чувствительные к красному, синему или зеленому. Когда вы слишком долго смотрите на определенный цвет, эти рецепторы становятся "усталый" или "утомленный"."Когда вы посмотрите на другой фон, рецепторы, которые устали, тоже не работают. Таким образом, информация от всех различных цветовых рецепторов не находится в равновесии. Следовательно, вы видите цветные «остаточные изображения».

Смотрите на + примерно 15 секунд, затем переключите свой взгляд на правая часть изображения.
Посмотрите на + примерно 15 секунд, затем переключите свой взгляд на правая часть изображения.
Сделайте линии на правой стороне изображения смотреть прямо? Они правда натуралы?

7.Иллюзия Поггендорфа была создана Иоганном Поггендорфом в 1860 году. Линии за прямоугольниками прямые или нет? Похоже, что это не идет прямо, но так ли?

Поггендорф Иллюзия

8. Хммм ... это центральный круг справа того же размера, что и центр круг слева? Многим кажется, что круг окруженный маленькими кружками, больше, чем круг, в окружении больших кругов. Однако я знаю, что они такие же размер.... Я скопировал и вставил точно такой же круг в середины !!

Иллюзия Титченера

Это иллюзия показывает, что наш мозг оценивает размер, сравнивая предметы с вещами в окрестностях.

9. Иллюзия Джастроу. Какая дуга больше? Вы можете увидеть, что верхний меньше, но они такого же размера. Верхний выглядит меньше, потому что более короткая дуга верхней фигуры находится рядом с большой дугой нижней фигура.
10. Эта книга открывается к вам или от вас?
11.Тройник или нет ... вот в чем вопрос. Этот перевернутая буква "Т" имеет две линии .... они одинаковой длины? Вы держите пари, что они are ... Я скопировал одну строку и наклеил ее внизу первой строки. Измерьте их сами. 12. Какая дуга выходит из круга с наибольшим диаметр?

Скорее всего, дуга C является частью самого большого круга. Однако все дуги на самом деле из ОДНОЙ окружности. Посмотри на ту же фигуру снова - однако на этот раз я заблокировал правую и левую стороны большего две дуги.Каждая дуга образуется из круга одинакового размера.

13. Субъективные контуры: Заполнение пробела. Твой мозг пытается заполнить эти четыре картинки изображениями, которые на самом деле не там. Ты видишь а: 14. Эффект Болдуина: расстояние между двумя большими коробками. такое же, как расстояние между двумя маленькими коробками. Для многих люди, расстояние между маленькими коробками кажется больше.

Для страниц побольше иллюзий с их физиологическими объяснения, см .:

  1. SandlotScience.ком
  2. невозможно Цифры
  3. Fun Visual Уловки и оптические иллюзии

Также есть страница, посвященная известному художнику М.С. Эшер, известный своим рисунки иллюзий и невозможных фигур.

15. Иллюзия движения: эти двухмерные объекты создают иллюзия движения. Посмотрите на центр этих изображений, чтобы увидеть круги изображений вращаются.

Для марок К-12

Как окружающая картина влияет на то, что мы видим? Узнайте с это интерактивная картинка.У вас должен быть браузер, поддерживающий "JAVA скрипты ».

Для марок К-12

Как окружающий цвет влияет на то, что мы видим? Узнайте с эта интерактивная картинка. Вы должны иметь браузер, поддерживающий «сценарии JAVA».

Для 3–12 классов

Как ваш мозг подготавливает вас к чему-то? Узнайте с это интерактивная картинка. У вас должен быть браузер, поддерживающий "JAVA скрипты ».

Для 9–12 классов

В Exploratorium в Сан-Франциско есть стоящий виртуальный коровий глаз Рассечение, чтобы проверить.

3–12 классы

У вас есть "Рентген Видение? »Вы можете увидеть собственными глазами с помощью этого простого иллюзия. Сверните лист блокнота в трубочку. Диаметр трубка должна быть около 0,5 дюйма. Поднимите левую руку перед ты.Держите трубку рядом с нижней частью левого "указательного" пальца. между большим пальцем (см. рисунок ниже).

Посмотрите в трубку ПРАВЫМ глазом и держите твой левый глаз тоже открыт. Вы должны увидеть дыру в левой руке !! Почему? Потому что ваш мозг получает два разных изображения ... одно из дыр в бумаге и одной из левой руки.

Материалы:

3–12 классы

вы когда-нибудь заметил, что звезду на небе легко увидеть НЕ глядя прямо на это? Ночью на самом деле легче увидеть тусклую звезду посмотрев немного в сторону.Попытайся! Это потому, что два типы фоторецепторов (палочки и колбочки) в сетчатке выполняют разные функции и расположены в сетчатке в разных местах. В колбочки, которые лучше всего подходят для деталей и цветового зрения, находятся в самом высоком концентрация в центре сетчатки. Стержни, которые лучше работают в тусклый свет, в наибольшей степени сосредоточены по бокам сетчатки. Так что если если посмотреть на звезду "не по центру", ее изображение упадет на площадь сетчатка, у которой больше стержней!

Материалы:

Нет

Марки К-3

Вот увлекательный способ познакомить с чувством зрения и изучить его.Получить разнообразные образцы «цветных карточек» из местного магазина красок. Эти карты размером с учетную карточку и демонстрируют разнообразие красок. имеется в наличии. Принесите их обратно в класс и попросите учащихся сопоставить похожие цвета. Вы также можете использовать образцы подарочной упаковки или обоев для раскрашивания. или карточки с выкройками. Просто приклейте пленку или обои к карточке доску, чтобы получить себе «Цветную карту».

Материалы:

  • Образцы карточек цветов из магазина красок
  • Образцы обоев
  • Подарочная упаковка
  • Ножницы, клей и картон (если вы будете делать открытки своими руками)

Марки К-3

Color Spy - это разновидность игры «Я шпионю».Разделите игроков на команды. Напишите слова «синий», «красный», «желтый», «оранжевый» и «зеленый» на отдельных куски бумаги. Попросите одного члена каждой команды выбрать бумагу. Выбранный цвет будет названием команды.

Когда кто-то говорит «Вперед», у команд будет 10 минут, чтобы осмотреться. комната для предметов, которые имеют цвет своей команды. Команды должны составить список все предметы, которые они находят. После 10 минут поиска команды собираются вместе и читаются списки объектов. Каждая команда получает по одному балл за каждый найденный объект.После того, как списки будут прочитаны, каждая команда получит пять минут на поиск в комнате цветных предметов, которые другие команд НЕ нашли. Например, если красная команда сделала не найти красное яблоко, другая команда, которая ДЕЙСТВИТЕЛЬНО нашла красное яблоко, получит один пункт. Команда, набравшая наибольшее количество очков после обоих поисков, является победитель.

Материалы:

Марки К-12

Конечно, вы не можете увидеть, полностью ли темно, но вы можете немного увидеть в тусклом свете.В тусклом свете рецепторы в ваши глаза, называемые стержнями, делают большую часть работы. Однако стержни делают не предоставлять никакой информации о цвете. Другие фоторецепторы в вашем Глаза, называемые колбочками, используются для восприятия цвета. Шишки не работайте при тусклом свете. Вот почему вы не можете видеть цвета при тусклом свете. Убедитесь сами:

Возьмите пять листов бумаги разного цвета (например, разного цвета). печатная бумага или плотная бумага). Приглушите свет, пока не сможете почти не вижу.Подождите около 10 минут (возможно, послушайте музыку, пока вы ждать). Затем напишите на каждом листе бумаги того цвета, который, по вашему мнению, является. Включите свет и посмотрите, верны ли ваши догадки. Все ли в вашем классе смешали один и тот же цвет или все получили цвета верный?

Материалы:

  • Карандаши или ручки
  • Цветная бумага (примерно пяти разных цветов)

3–12 классы

Когда свет попадает в глаз, он сначала преломляется (преломляется) роговицей.Хрусталик глаза изгибает свет дальше в процессе, называемом размещение. Чтобы изображение было четким на сетчатке, Хрусталик глаза меняет форму, выпячиваясь или уплощаясь. Более плоский линза меньше преломляет свет. Вот как можно продемонстрировать проживание:

Закройте один глаз и посмотрите на точку примерно в 20 футах от вас. Это должно быть в фокус. Сосредоточьтесь на точке и поднимите один из пальцев прямая видимость чуть ниже точки. Ваш палец должен быть немного размытым.Теперь смените фокус: смотрите на кончик пальца, а не на точку 20. в футах. Ваш палец будет в фокусе, но дальняя точка будет размытый.

Материалы:

Никто

Дополнительные ресурсы по зрению из "Неврологии для детей":

The Eye
The Retina
The Visual Pathway
Вы носите очки? Выяснить Зачем!
Советы по безопасности глаз
План урока о Eye
План урока о цвете Vision
План урока о глубине и Motion
ЦВЕТ еды и напитки влияют на вкус?
Общие глазные болезни и Расстройства

Национальный глазной институт имеет БОЛЬШАЯ страница с мероприятиями, связанными с Глаз называется «увидеть все, что можно увидеть для детей; и учиться насчет "стереограмм."

[Вернуться к началу]

Слепое пятно: восприятие и медико-биологическая деятельность

Вот несколько вариантов этого упражнения, которые вы можете попробовать.

Заполните ваше слепое пятно:

Проведите прямую линию через карточку от одного края до другого, через центр креста и точки и повторите попытку. Обратите внимание, что когда точка исчезает, линия кажется непрерывной, без зазора там, где раньше была точка.

Ваш мозг автоматически «заполняет» слепое пятно путем простой экстраполяции изображения, окружающего слепое пятно. Вот почему вы не замечаете слепого пятна в своих повседневных наблюдениях за миром.

Измерьте размер слепого пятна без партнера: возьмите новую карту и отметьте крестиком у левого края карты 3 × 5. Держите карту примерно в 10 дюймах от лица. (Для измерения этого расстояния полезно использовать метр или линейку; они понадобятся вам для расчета размера вашей слепой зоны.)

Закройте левый глаз и посмотрите прямо на крест правым глазом. Перемещайте ручку по карточке, пока кончик ручки не исчезнет в слепой зоне. Отметьте места, где исчезает острие пера. Используйте ручку, чтобы обвести форму и размер слепого пятна на карточке. Затем вы можете измерить диаметр слепого пятна на карте (см. Уравнение ниже).

Измерьте размер слепого пятна с партнером:

Держите карту 3 x 5 на расстоянии вытянутой руки.Попросите вашего партнера измерить расстояние от карты до вашего глаза.

Медленно перемещайте карту по горизонтали влево и вправо и обратите внимание, где крест исчезает и появляется снова. Попросите вашего партнера измерить расстояние между двумя местами, где точка исчезает и появляется снова.

В нашей простой модели мы предполагаем, что глаз ведет себя как камера-обскура, а зрачок - как обскура. В такой модели зрачок находится на расстоянии 0,78 дюйма (2 см) от сетчатки. Свет проходит по прямой линии через зрачок к сетчатке.Подобные треугольники затем можно использовать для расчета размера слепого пятна на сетчатке. Простое уравнение для этого расчета:

с / 2 = d / D

где s - это размер слепого пятна на сетчатке (в см), d - диаметр слепого пятна на карте, а D - это расстояние от вашего глаза до карты (в примерах выше, 10 дюймов [25 см] или длина руки, примерно 2–2,5 фута (60–75 см).Обратите внимание, что d и D всегда должны выражаться в одних и тех же единицах измерения, будь то дюймы или сантиметры.

Эта научная закуска является частью коллекции, в которой представлены чернокожие художники, ученые, изобретатели и мыслители, чья работа помогает или расширяет наше понимание явлений, исследуемых в закуске.

Источник: Wikimedia Commons

Доктор Патрисия Бат (1942-2019), изображенная выше, была офтальмологом и специалистом по лазерам и была первой женщиной-заведующим кафедрой офтальмологии в университете США.Она изучила причины и способы лечения слепоты, а также изобрела широко используемый метод использования лазерной хирургии для лечения слепоты, вызванной катарактой. Доктор Бат также стал соучредителем Американского института профилактики слепоты. Эта научная закуска может помочь вам исследовать структуры в глазу, которые помогают вам видеть, чтобы вы могли понимать глаз, как это сделал доктор Бат.

В поисках слепого пятна | Канадский музей науки и техники

Наши глаза - идеальная команда; они работают вместе, чтобы отправить в наш мозг полную картину.Однако у каждого нашего глаза есть совершенно слепое пятно. Не верите? Попробуй сам!

Что вам понадобится

  • Лист белой бумаги
  • Карандаш или ручка

Сделай это

  1. Ручкой или карандашом нарисуйте на бумаге две точки на расстоянии 8 см друг от друга.
  2. Нарисуйте круг в правой точке и квадрат в левой точке и сделайте их примерно 3 см в высоту. Залейте их плотно.

Проверить

Держите бумагу на расстоянии вытянутой руки.Закройте левый глаз (при необходимости используйте другую руку для помощи) и открытым правым глазом сфокусируйтесь на квадрате. Медленно начните подносить бумагу к лицу. Как только вы достигнете нужного расстояния, круг исчезнет! Теперь попробуйте еще раз - на этот раз закройте правый глаз и сфокусируйте левый глаз на круге.

Объясни

Сзади у вас есть структуры, называемые фоторецепторами . Улавливайте свет, который проходит через зрачок, и отправляйте его в мозг в виде визуальной информации.Зрительный нерв выходит из задней части глаза, чтобы передать эту информацию в мозг. Точка, где зрительный нерв соединяется с глазом, называется диском зрительного нерва, и здесь нет фоторецепторов. Это означает, что сюда не попадает свет, что приводит к слепому пятну в нашем поле зрения!

Соблюдай это

Трудно увидеть это на практике, потому что наш мозг делает огромную работу по обеспечению того, чтобы на нас никогда не влияло наше естественное слепое пятно! У каждого глаза есть поле зрения (диапазон всего, что он может видеть), и поля обоих глаз перекрываются.Итак, когда у вас открыты оба глаза, другой глаз может компенсировать и заполнить недостающую информацию, вызванную вашим слепым пятном.

Дальше

В ходе этого эксперимента выяснилось, что круг или квадрат исчезли. Однако это не совсем так; ваш открытый глаз фактически просто заполнил пробел тем, что его окружало - белой бумагой! Теперь, используя изображение ниже, повторите эксперимент - ваш открытый глаз заполнит желтый квадрат розовым, поскольку он пытается собрать воедино то, что должно быть там.

Duck Blind Чертеж

Эта страница предоставлена ​​вам:


БОЛЬШОЙ ДЕНЬ ДЛЯ УТКИХ ОХОТНИКОВ ДЕНЬ - СУББОТА

Разве не должно быть холодно и ветрено, чтобы охотники на уток испытывали энтузиазм и взволнован? Разве что это ежегодный день розыгрыша утиных жалюзи. через Теннесси, где тысячи спортсменов в камуфляжной форме собираются на различных места под тенистыми деревьями, пытающимися уклониться от собачьих летних дней.

Когда температура колеблется около трехзначного знака, охотники - и те wannabes --- выдержит стихию и окажется в силе в надежде на слыша его или ее имя, нарисованное для слепого пятна на одном из Теннесси Области управления дикой природой Агентства ресурсов дикой природы.

Первая суббота августа отведена для розыгрыша на всем протяжении Волонтерский штат и в преддверии открытия утиного сезона - почти самый популярное утро года в мире водоплавающих птиц.Рисунки начинаются с 10 AM, которому предшествует трехчасовой период регистрации с 7-10 утра.

На местном уровне рисунки будут проводиться в торгово-выставочном центре округа Генри для слепых. в районе управления дикой природой Вест-Сэнди, более известном как Спрингвилл Нижний. В городском парке Биг-Сэнди пройдет фестиваль водоплавающих птиц на озере Кентукки где глава Paris-Henry County Ducks Unlimited координирует показ будок для водоплавающих птиц вместе с чертежами таких WMA, как Нижняя часть Камдена, Биг-Сэнди, Джин-Крик и Хармонс-Крик.

И каковы ваши шансы на открытие блайнда? Это примерно то же самое, что и победа лотерея Теннесси, поскольку каждый год на Биг-Сэнди в среднем около 2300 с лишним участников. Так что шансы на то, что ваше имя прозвучит, очень малы через громкоговоритель, но шанс есть всегда!

Некоторые группы объединяются и пытаются таким образом ослепить. Блок охотники собираются вместе, и если кто-то рисует, у него внезапно появляется много приятелей в надежде разделить с парнем рассветы, наступит сезон охоты.Другие известны случаи, когда бросали деньги парню, если он находил хорошее место, возможно покупая свой путь в сезон и место, несмотря на то, что маневр незаконен согласно TWRA.

С наступлением хорошего сезона охотники на уток в Теннесси и на озере Кентукки есть повод для оптимизма. Благодаря очень влажной весне на разведении обосновывает, что осенний прогноз полетов является хорошим, поскольку произошел рекордный вылет в прерийном регионе Дакоты и некоторых частях Канады, где утки выводят выводки.

Рекордно высокие цифры позволят еще один длинный сезон и либеральный лимит багажа. для Теннесси и других штатов пролетного пути Миссисипи. На основе рамки, присланные Службой охраны рыболовства и дикой природы США, будут снова есть 60-дневный сезон с ограничением в шесть утиных мешков, что отражает последний лет рег.

Теннесси предложили даты проведения сезона, аналогичные прошлогодним. Биологи TWRA рекомендуют открытый сезон на два дня в конце ноября, ловя выходные после Дня благодарения.После пятидневного закрытия сезон возобновится первую субботу декабря, а затем работать 58 дней подряд, срок действия истекает 29 января 2012 г.

Вообще говоря, Теннесси и большинство других южных штатов выбирают последняя дата, разрешенная USFWS, а затем отсчитывается назад от этой даты в чтобы прибыть в сезонные даты. Чтобы включить столько выходных, сколько Возможный сезон разделен на два сегмента.

Хотя никаких сюрпризов в отношении предложенных дат сезона не ожидается, TWRA Комиссия официально назначит даты на своем заседании в Кингспорте в августе. 24-25.

Между тем, влажные условия этой весной здесь, в районе озера Кентукки, испортились. отрицательное влияние на способность TWRA сажать сельскохозяйственные культуры в большинстве низменных WMA. Фактически, озеро Кентукки поднялось настолько высоко, что отступило на части и перепрыгивали дамбы в конце апреля и большей части мая, когда экипажи были посадка.

Каждый год охотники выбирают жалюзи на основе истории местности и того, что посажены посевы к предстоящему сезону.К сожалению, в эти годы зимние корма для перелетных водоплавающих птиц будут скудными по штату, включая большую часть всех единиц района озера Кентукки. Иногда экипажи возможность посадить просо и милон, но статус местных единиц этот год, несомненно, отразит эффект весеннего паводка.

Водные птицы всегда с оптимизмом смотрят на предстоящий сезон, как и любители футбола думают о своих любимых командах.Это то что держит спорт живым и здоровым. И, с хорошим прогнозом осеннего полета утка у охотников есть причины улыбаться, так как большинство видов намного выше их долгосрочное среднее.

Независимо от того, насколько жарко в субботу, можно поспорить, что на улице будет много людей. рука в каждом месте. Растущее население охотников продолжает преследовать сокращающиеся возможности общественных охотничьих угодий.

Утиная охота не из дешевых.Лицензии, оружие и боеприпасы - это всего лишь часть пакета, так как со спортом связано гораздо больше расходов в течение сезона, но приносит дивиденды в виде уток на рассвете это заставляет легионы охотников возвращаться за новыми.

Если вы планируете участвовать в розыгрыше утиных слепых, не забудьте купить ваши надлежащие лицензии, прежде чем вы достигнете места регистрации как лицензии и разрешения не продаются на месте.

Надеюсь, ты или один из твоих друзей в этом году откроют хороший блайнд.Если Вы не слышите свое имя, но знаете кого-то, кто слышит, может пора завести новых друзей!


Стив Маккадамс - профессионал гид по охоте и рыбалке здесь, в районе Парижской пристани. Он также опубликовал много статей, ориентированных на наружную рекламу, для различных публикации.

3 способа избавиться от аблистического языка в художественной комнате

Знаете ли вы, что один миллиард человек, или 15% населения мира, страдает той или иной формой инвалидности? CDC определяет инвалидность как «любое состояние тела или разума, которое затрудняет человеку с этим заболеванием выполнение определенных действий и взаимодействие с окружающим миром.”

Слово «инвалидность» включает состояния с рождения, расстройства, приобретенные в более позднем возрасте, подвижность, познание, зрение, слух, поведение и многое другое. Мы ежедневно взаимодействуем со студентами с различной степенью инвалидности в обычных классах.

Совершенно необходимо создать безопасное и гостеприимное пространство для всех, чтобы все учащиеся могли учиться и развиваться.

Первым шагом в создании безопасного и гостеприимного пространства является повышение осведомленности и понимания путем устранения эйблистской речи. Forbes описывает эйлизм как любое высказывание, поведение или структуру, которые предполагают, что человек с ограниченными возможностями имеет меньшую ценность. Исследования показывают, что у всех нас есть неявная предвзятость; мы по-разному воспринимаем людей с ограниченными возможностями, даже если мы не осознаем, что делаем это. Решение отменить эйблистский язык должно быть осознанным.

Вот 3 способа избавиться от языка эйблиста в художественной комнате:

1. Используйте альтернативные прилагательные.

Слова имеют большой вес.Инвалидность и расстройство не являются прилагательными, но мы часто слышим их как таковые. Более того, люди склонны полагаться на такие описания, когда выставляют людей или ситуации в негативном свете. Это не нормально. Нам необходимо осознавать влияние наших слов и образцовых инклюзивных практик на учащихся.

Вот несколько распространенных примеров эйлистского языка и альтернативного языка, которые можно использовать вместо него:

Ableist Язык: Хромой
Альтернатива: Плохой, Безвкусный, Дряной, Ужасный, Плохой, Неприятный

Ableist Язык: Отсталый, Spazzy
Альтернативный: Смешной, Глупый, Дряной, Бред

Ableist Язык: OCD
Альтернатива: Аккуратный, аккуратный, дотошный

Аблистический язык: Депрессия (Имеется в виду эмоции, а не психическое заболевание)
Альтернатива: Грустный, подавленный, Синий, расстроенный

Ableist Language: Stupid, Dumb
Alternative: Бессмысленный, озадачивающий, раздражающий, раздражающий, неприятный, сбивающий с толку, глупый, разочаровывающий

Ableist Language: Insane , Crazy, Nuts (Для описания интенсивности)
Альтернатива: Wild, Intense, Awesome, Amazing, Very, Really, Fascinating, Extreme

Ableist Язык: Безумный, Безумный, Ореховый (Для описания абсурда)
Альтернатива: Абсурд, Возмутительный, Неприемлемый, Нереальный, Неразумный, Смешной

Ableist Язык: Биполярный
Альтернативный: Назад и вперед, Беспорядочный, Нерешительный, Нестабильный

Ableist Язык: Психо, Психотический
Альтернатива: Странный, Криминальный, Злой, Угрожающий

2.Минимизируйте тело как метафору.

Слышали ли вы когда-нибудь какое-либо из следующих утверждений:
«Ты слепой? Краска тут же! »
«Ты глухой? Учитель просил тебя трижды! »

Эти утверждения широко распространены. Большинство из нас сталкивались с слепыми или глухими учениками в наших классах. Термины и метафоры, такие как «слепое пятно» или «глухой слух», сформулированы с добрыми намерениями, но уходят корнями в эйблистские связи. Использование этого типа языка уменьшает и снижает нашу чувствительность к этим нарушениям и предполагает, что учащиеся с ограниченными возможностями имеют меньшее психическое состояние.

3. Переименовать работу в «слепой контур».

Вот где это немного сложно. Художники и учителя рисования уже много лет используют термин «слепой контур». Хотя это полезное упражнение по рисованию, можно изменить заголовок, чтобы он был более содержательным. Попытаться заменить термин, который использовался веками, непросто - поначалу это будет звучать странно!

Один из следующих может служить заменой:

  • Контурный рисунок без видимости
  • Чистый контурный рисунок
  • Наблюдательный контурный рисунок
  • Покрытый контурный чертеж

Такая простая вещь, как слова, которые вы выберете, может иметь большое значение, когда дело доходит до создания инклюзивной среды.К этому может потребоваться некоторое привыкание, но важно предпринять шаги по удалению эйлистского языка из ваших заданий и техник. Вы даже можете обсудить изменение со студентами. Включение их в ваш преднамеренный переход от эйблистского к инклюзивному языку может повысить их культурную осведомленность.

Эти три идеи по устранению эйблистского языка - твердое начало для создания безопасного места для обучения всех студентов в вашей художественной комнате. Это потребует осознанности и изменения мышления, но моделирование этих слов, поведения и отношений поможет задать тон для более инклюзивного опыта.

Каких еще эйлистов следует избегать?

Считаете ли вы, что нам следует отказаться от термина «слепой контур»?

«Рисование мозга» может дать слепому зрение

НАУЧНАЯ ФОТОБИБЛИОТЕКАGetty Images

  • Исследователи нашли способ помочь слепым снова увидеть, используя их мозг.
  • Хотя это может показаться странной концепцией, на самом деле она стимулирует часть коры головного мозга - V1, область, отвечающую за визуальную обработку в затылочной доле, - для того, чтобы образовывать точечные уколы света, называемые фосфенами, которые могут помочь людям с ослабленным зрением. видеть.
  • Современные технологии нуждаются в дальнейшем развитии, чтобы обеспечить долгосрочное зрение слепым, но исследования многообещающие.

    Новая статья в Cell описывает радикальное лечение, которое может дать слабовидящим людям возможность снова видеть. Используя визуальный кортикальный протез (VCP), имплантированный в мозг, исследователи смогли стимулировать фигуры, которые позволяли испытуемым видеть их с помощью электрических импульсов.

    Эта процедура производит небольшую вспышку света, известную как фосфен, при этом свет не попадает в глаза.Например, свет, который вы видите, когда протираете глаза, классифицируется как механический фосфен.

    В число участников исследования

    входили зрячих и слепых участников, которые сообщили о том, что они «видели», когда исследователи отслеживали формы на поверхности зрительной коры головного мозга, «стимулируя электроды в динамической последовательности». Слепые участники узнавали нарисованные фигуры - даже если они появлялись со скоростью 86 форм в минуту. Исследователи также отмечают, что их результаты подтверждают использование протезов головного мозга для восстановления некоторого подобия зрения у слепых.

    В этом случае зрительная кора головного мозга является лучшим местом для VCP, поскольку это область мозга, которая обрабатывает информацию от глаз. В 1960-х годах исследователи типа типа были правы, когда предположили, что стимуляция определенных участков коры головного мозга может помочь слепым видеть благодаря феномену фосфена. Они ошиблись в предположении, что стимуляция отдельных точек создаст в воображении целостную картину.

    По словам авторов исследования Майкла Бошампа, нейробиолога, и Даниэля Йошора, нейрохирурга, наш мозг чрезвычайно сложен, и «по причинам, которые мы еще не полностью понимаем, на самом деле очень трудно производить узнаваемые формы из комбинаций фосфенов.Тем не менее, исследователям удалось найти способ обойти это в ходе своих исследований. В исследовании пишут:

    Нашу новую парадигму стимуляции можно объяснить по аналогии с начертанием букв на ладони. Чтобы передать букву «Z», можно было вдавить несколько зондов, расположенных по схеме «Z», в ладонь. Однако этот метод дает ощущение прикосновения без связной формы. В качестве альтернативы можно динамически перемещать одиночный зонд в последовательности, которая соответствует форме «Z», что немедленно создает связное восприятие букв.
    Этот рисунок показывает разницу в восприятии между статической электростимуляцией и динамическим управлением током.

    Beauchamp et al.

    Хотя это кажется многообещающим, технология этого типа все еще находится в зачаточном состоянии и потребует времени для дальнейшего развития. В этом первоначальном исследовании использовалась только пара электродов, тогда как потребовались бы тысячи, чтобы «нарисовать» лучшие изображения для тех, кто использует эту технологию. Кроме того, необходимо будет создать прочные электроды, совместимые с нашей биологией, для длительного использования и имплантации, чтобы помочь слабовидящим людям снова видеть.

    Мы еще не совсем достигли цели, но, похоже, мы идем в правильном направлении.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    .
    Отмостка чертеж: Отмостка здания — устройство и чертеж в разрезе

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
