Отвертка | это… Что такое Отвертка?
- Эта статья посвящена инструменту. Если вы интересуетесь коктейлем с таким названием, смотрите статью Отвёртка (коктейль).

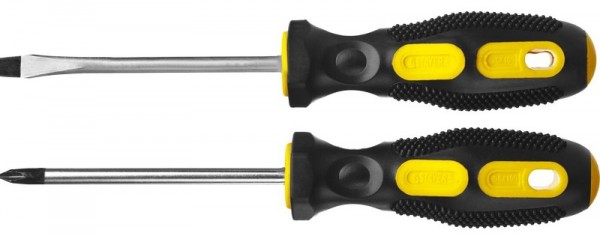

Отвёртки с крестовым и прямым жалом
Жала крестовой и прямошлицевой отвёрток
В верхней части рисунка комплект инструментов, включающий часовые отвёртки и рукоять универсальной отвёртки с набором сменных жал. В нижней части различные варианты отвёрток
Отвёртка — инструмент, предназначенный для отвинчивания и завинчивания винтов, шурупов и других деталей с резьбой, на головке которых имеется шлиц (паз).
Содержание
|
Конструкция
Простейшая отвёртка представляет собой обычно стержень с лезвием (жалом), которое при работе вставляют в шлиц, другой конец стержня снабжён деревянной или пластмассовой рукояткой.
Диаметр рукоятки находится обычно в пределах от 10 до 40 мм. Поскольку зависимость между диаметром рукоятки и крутящим моментом, выдаваемым на деталь, прямая, то обычно диаметр тем больше, чем больше размер деталей, под шлиц которых рассчитана отвёртка. Поэтому отвёртки, предназначенные для мелких деталей, снабжаются тонкими рукоятками во избежание срыва шлица или резьбы или разрыва детали.
Жало отвёртки изнашивается из-за действия значительных механических напряжений в процессе работы. Для увеличения срока службы жала его изготавливают из специальных износостойких и прочных сплавов, например, из хром-ванадиевых сталей.
Формы шлицев
В зависимости от типа шлица на головке детали используются отвёртки с различными типами лезвий:
- Прямошлицевые отвёртки (обыкновенные, «плоские», minus)
- Крестовые отвёртки (иногда называют «plus»)
- Phillips — самовыталкивающийся. На данный момент устарел, но продолжает широко применяться в приборостроении, так как является стандартом де-факто и занимает мало места в головке.
- Pozidriv — несамовыталкивающийся. Из-за большой глубины шлица применяется только там, где винты вынуждены иметь большие головки: в мебельном производстве и строительстве. Впрочем, именно в этих отраслях нужен большой крутящий момент, принципиально невозможный для Phillips.
- Специализированные отвёртки для сложных и малораспространённых шлицев (звездообразные (
- Звезда (Torx) — применяется в приборостроении как замена Phillips.
- Звезда со штырьком — то же самое, но также защищает от самостоятельной разборки.
- Трилистный (Tri-Wing) — ещё один нестандартный шлиц для защиты от самостоятельной разборки.
- Двухштырьковый (спаннер) — применяется в лифтах и других местах, где требуются одновременно красота и вандалозащита.
- Асимметричный крестовый (Torq), бристольский — сочетают небольшие габариты и мощную затяжку, применяются в аэрокосмической промышленности и прочих критичных отраслях.
Размеры шлицев
Шлицы одного типа могут иметь различные линейные размеры:
- Прямые шлицы — различные глубину/ширину
- Шлицы других форм — размеры, задаваемые стандартизованным номером шлица (например, Ph3 — крестообразный шлиц [Philips], используемый обычно в шурупах диаметрами 4..5 мм)
За редкими исключениями отвёрточное жало подходит только к шлицам с конкретными размерами.
Изменения конструкции
Многие отвёртки имеют одно или несколько из следующих изменений конструкции.
Храповой механизм
Более сложным вариантом отвёртки является отвёртка с храповым механизмом («трещоткой»), благодаря которому стержень с лезвием свободно прокручивается в рукоятке в одном направлении.
Такая конструкция позволяет работать отвёрткой, не отрывая руки от рукоятки и не извлекая жало отвёртки из шлица детали. В зависимости от выполняемых функций (отвинчивания или завинчивания) требуется сменить направление прокручивания стержня. Храповой механизм снабжается для этого рычажком-переключателем.
Сменные жала
Выпускаются также универсальные отвёртки, которые представляют собой рукоять, к которой возможно присоединить (с помощью цангового зажима, магнитного шестигранного паза или другим способом) целый набор жал под разные типы и размеры шлицев.
Увеличенная или уменьшенная длина стержня
Обычно длина выступающей из рукоятки части стержня составляет порядка 100..200 мм. Для работы в труднодоступных местах длина стержня может быть значительно увеличена, для работы в тесных условиях — уменьшена (часто с одновременным уменьшением длины рукоятки). Изредка встречаются отвёртки, у которых присутствует возможность изменять длину части стержня, выдающейся из рукоятки, — рукоятка снабжена специальным запирающим устройством, удерживающим стержень в выбранном положении.
Рукоятка поворотная, пистолетная или Т-образная
Для увеличения крутящего момента рукоятка отвёртки может иметь изогнутую (пистолетную, Г-образную) или Т-образную форму. Чем форма рукоятки ближе к Т- или Г-образной, тем больше плечо рычага, тем больший момент силы можно получить. Существуют отвёртки с шарниром в рукоятке, благодаря которому можно изменять угол между осью стержня и осью рукоятки, регулируя длину рычага.
Гибкий вал или зубчатая передача
Часть стержня отвёртки может быть заменена гибким валом или угловой зубчатой передачей для работы в стеснённых условиях.
Шестигранный стержень
Обычно стержень имеет круглое сечение. В некоторых отвёртках применяется стержень с сечением в форме правильного шестиугольника. Благодаря этому возможно вращать отвёртку гаечным ключом для увеличения вращающего момента.
Диэлектрическое покрытие
Для работы вблизи проводников под напряжением или с деталями, находящимися под напряжением, отвёртка может быть покрыта изолирующим материалом.
Обычно покрываются рукоятка целиком и стержень за исключением жала. Изоляция такой отвёртки рассчитывается для гарантированной защиты от напряжения в некоторых пределах, испытывается, и об этом ставится отметка на отвёртке.
Пятка для нанесения ударов
Некоторые отвёртки имеют стержень, проходящий через всю длину рукоятки и расширяющийся на конце, противоположном жалу. По этому расширению (пятке) можно наносить удары молотком без угрозы разрушения рукоятки. К таким мерам прибегают в случаях, когда шлиц детали сильно загрязнен и иначе не удается надежно зацепить деталь.
Электрическая отвёртка
Развитием идеи отвёртки является электрический инструмент, приводящий в движение сменное отвёрточное жало. С этой целью используют дрели и специализированные аккумуляторные отвёртки (винтовёрты и шуруповёрты).
Отвертка | это… Что такое Отвертка?
- Эта статья посвящена инструменту. Если вы интересуетесь коктейлем с таким названием, смотрите статью Отвёртка (коктейль).
Отвёртки с крестовым и прямым жалом
Жала крестовой и прямошлицевой отвёрток
В верхней части рисунка комплект инструментов, включающий часовые отвёртки и рукоять универсальной отвёртки с набором сменных жал. В нижней части различные варианты отвёрток
Отвёртка — инструмент, предназначенный для отвинчивания и завинчивания винтов, шурупов и других деталей с резьбой, на головке которых имеется шлиц (паз).
Содержание
|
Конструкция
Простейшая отвёртка представляет собой обычно стержень с лезвием (жалом), которое при работе вставляют в шлиц, другой конец стержня снабжён деревянной или пластмассовой рукояткой.
Диаметр рукоятки находится обычно в пределах от 10 до 40 мм. Поскольку зависимость между диаметром рукоятки и крутящим моментом, выдаваемым на деталь, прямая, то обычно диаметр тем больше, чем больше размер деталей, под шлиц которых рассчитана отвёртка. Поэтому отвёртки, предназначенные для мелких деталей, снабжаются тонкими рукоятками во избежание срыва шлица или резьбы или разрыва детали.
Жало отвёртки изнашивается из-за действия значительных механических напряжений в процессе работы. Для увеличения срока службы жала его изготавливают из специальных износостойких и прочных сплавов, например, из хром-ванадиевых сталей.
Формы шлицев
В зависимости от типа шлица на головке детали используются отвёртки с различными типами лезвий:
- Прямошлицевые отвёртки (обыкновенные, «плоские», minus)
- Крестовые отвёртки (иногда называют «plus»)
- Phillips — самовыталкивающийся. На данный момент устарел, но продолжает широко применяться в приборостроении, так как является стандартом де-факто и занимает мало места в головке.
- Pozidriv — несамовыталкивающийся. Из-за большой глубины шлица применяется только там, где винты вынуждены иметь большие головки: в мебельном производстве и строительстве. Впрочем, именно в этих отраслях нужен большой крутящий момент, принципиально невозможный для Phillips.
- Phillips — самовыталкивающийся. На данный момент устарел, но продолжает широко применяться в приборостроении, так как является стандартом де-факто и занимает мало места в головке.
- Специализированные отвёртки для сложных и малораспространённых шлицев (звездообразные (
- Звезда (Torx) — применяется в приборостроении как замена Phillips.
- Звезда со штырьком — то же самое, но также защищает от самостоятельной разборки.
- Трилистный (Tri-Wing) — ещё один нестандартный шлиц для защиты от самостоятельной разборки.
- Двухштырьковый (спаннер) — применяется в лифтах и других местах, где требуются одновременно красота и вандалозащита.
- Асимметричный крестовый (Torq), бристольский — сочетают небольшие габариты и мощную затяжку, применяются в аэрокосмической промышленности и прочих критичных отраслях.
Размеры шлицев
Шлицы одного типа могут иметь различные линейные размеры:
- Прямые шлицы — различные глубину/ширину
- Шлицы других форм — размеры, задаваемые стандартизованным номером шлица (например, Ph3 — крестообразный шлиц [Philips], используемый обычно в шурупах диаметрами 4. .5 мм)
.5 мм)За редкими исключениями отвёрточное жало подходит только к шлицам с конкретными размерами.
Изменения конструкции
Многие отвёртки имеют одно или несколько из следующих изменений конструкции.
Храповой механизм
Более сложным вариантом отвёртки является отвёртка с храповым механизмом («трещоткой»), благодаря которому стержень с лезвием свободно прокручивается в рукоятке в одном направлении. Такая конструкция позволяет работать отвёрткой, не отрывая руки от рукоятки и не извлекая жало отвёртки из шлица детали. В зависимости от выполняемых функций (отвинчивания или завинчивания) требуется сменить направление прокручивания стержня. Храповой механизм снабжается для этого рычажком-переключателем.
Сменные жала
Выпускаются также универсальные отвёртки, которые представляют собой рукоять, к которой возможно присоединить (с помощью цангового зажима, магнитного шестигранного паза или другим способом) целый набор жал под разные типы и размеры шлицев.
Увеличенная или уменьшенная длина стержня
Обычно длина выступающей из рукоятки части стержня составляет порядка 100..200 мм. Для работы в труднодоступных местах длина стержня может быть значительно увеличена, для работы в тесных условиях — уменьшена (часто с одновременным уменьшением длины рукоятки). Изредка встречаются отвёртки, у которых присутствует возможность изменять длину части стержня, выдающейся из рукоятки, — рукоятка снабжена специальным запирающим устройством, удерживающим стержень в выбранном положении.
Рукоятка поворотная, пистолетная или Т-образная
Для увеличения крутящего момента рукоятка отвёртки может иметь изогнутую (пистолетную, Г-образную) или Т-образную форму. Чем форма рукоятки ближе к Т- или Г-образной, тем больше плечо рычага, тем больший момент силы можно получить. Существуют отвёртки с шарниром в рукоятке, благодаря которому можно изменять угол между осью стержня и осью рукоятки, регулируя длину рычага.
Гибкий вал или зубчатая передача
Часть стержня отвёртки может быть заменена гибким валом или угловой зубчатой передачей для работы в стеснённых условиях.
Шестигранный стержень
Обычно стержень имеет круглое сечение. В некоторых отвёртках применяется стержень с сечением в форме правильного шестиугольника. Благодаря этому возможно вращать отвёртку гаечным ключом для увеличения вращающего момента.
Диэлектрическое покрытие
Для работы вблизи проводников под напряжением или с деталями, находящимися под напряжением, отвёртка может быть покрыта изолирующим материалом. Обычно покрываются рукоятка целиком и стержень за исключением жала. Изоляция такой отвёртки рассчитывается для гарантированной защиты от напряжения в некоторых пределах, испытывается, и об этом ставится отметка на отвёртке.
Пятка для нанесения ударов
Некоторые отвёртки имеют стержень, проходящий через всю длину рукоятки и расширяющийся на конце, противоположном жалу. По этому расширению (пятке) можно наносить удары молотком без угрозы разрушения рукоятки. К таким мерам прибегают в случаях, когда шлиц детали сильно загрязнен и иначе не удается надежно зацепить деталь.
Электрическая отвёртка
Развитием идеи отвёртки является электрический инструмент, приводящий в движение сменное отвёрточное жало. С этой целью используют дрели и специализированные аккумуляторные отвёртки (винтовёрты и шуруповёрты).
Отвертка | инструмент | Британика
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- Этот день в истории
- Викторины
- Подкасты
- Словарь
- Биографии
- Резюме
- Популярные вопросы
- Инфографика
- Демистификация
- Списки
- #WTFact
- Товарищи
- Галереи изображений
- Прожектор
- Форум
- Один хороший факт
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- Britannica объясняет
В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы. - Britannica Classics
Посмотрите эти ретро-видео из архивов Encyclopedia Britannica. - Demystified Videos
В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы. - #WTFact Видео
В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти. - На этот раз в истории
В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
- Студенческий портал
Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д. - Портал COVID-19
Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня. - 100 женщин
Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю. - Спасение Земли
Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать! - SpaceNext50
Britannica представляет SpaceNext50. От полета на Луну до управления космосом — мы изучаем широкий спектр тем, которые питают наше любопытство к космосу!
Содержание
- Введение
Краткие факты
- Связанный контент
Что такое отвертка и ее характеристики?
Администратор 2 комментария Детали отвертки, Меры предосторожности при использовании отвертки, Определение отвертки, технические характеристики отвертки, Что такое отвертка, Что такое отвертка
Содержание страницы
Что такое отвертка?Одним из наиболее часто используемых инструментов является отвертка. Почти все инженеры используют этот инструмент. И каждый набор инструментов, содержащий этот инструмент. Одним из самых важных изобретений в области инструментов была отвертка. Отвертки используются для ввинчивания и удаления винтов, как следует из названия. Этот инструмент ручной или механический. Если вы когда-нибудь посещали какую-либо мастерскую или инструментальный магазин, вы видели различные размеры и типы отверток. Они могут быть доступны для соответствующих типов винтов.
Отвертки, скорее всего, были изобретены во Франции или Германии в конце 15 века.
Schraubenzieher были оригинальным немецким и французским названиями инструмента. Стандартная отвертка состоит из ручки и стержня с наконечником, который пользователь вставляет в головку винта перед затягиванием или ослаблением. Эта форма инструмента заменена электродрелью на многих рабочих местах. Поскольку электрические дрели быстрее, проще и могут также просверливать отверстия. Доступны различные типы отверток в зависимости от требуемых типов наконечников, длины стержня и требований к крутящему моменту.
Читайте также:
- Однодисковое сцепление: работа и применение.
- С какой стороны крышка топливного бака вашего автомобиля?
- Принцип действия газовых пружин, типы, применение
Отвертка — это инструмент, который используется для завинчивания и отвинчивания винтов. Он может быть ручным или механическим. Он имеет прочный стальной стержень, устойчивый к изгибу и скручиванию.
Доступны различные длины вала в зависимости от требований работы. Эта длина варьируется от 2 до 18 дюймов. Отвертка состоит из трех основных частей: рукоятки, хвостовика (стержня) и лезвия.
Отвертка состоит из трех основных частей. Они показаны на изображении ниже.
- Ручка,
- Хвостовик (вал) и
- Клинок.
Рукоятки выполнены из дерева или пластика, что обеспечивает лучший захват во время работы. Ручки не должны быть проводниками электричества и тепла. Вот почему производители используют пластик или деревянный материал.
Хвостовик – Хвостовик – это средняя часть между рукоятью и лезвием. Он изготовлен из углеродистой стали. Хвостовик некоторых отверток покрыт втулками. Для электромонтажных работ техники используют такие типы отверток. Этот рукав защищает от поражения электрическим током.
Верхний конец стержня сделан плоским, что обеспечивает надежный захват, когда рукоятка надевается на стержень. Она не позволяет хвостовику и рукоятке свободно вращаться.
Лезвие –Лезвие – это самая нижняя часть отвертки. Он также известен как наконечник. Он также сделан из того же материала, что и вал или хвостовик. Но он закален и закален. Это предотвращает его разрыв и износ.
Характеристики отвертки:
Отвертки различаются по длине хвостовика и ширине лезвия, как показано на рисунке ниже.
- Длина хвостовика – варьируется от 2 дюймов до 18 дюймов. Изготавливается из углеродистой или легированной стали.
- Ширина лезвия – варьируется от 3 до 10 мм. Он также изготовлен из того же металла, что и вал. Но, чтобы предотвратить слезы, его закаляют и закаляют.
Меры предосторожности при использовании отвертки:
У каждого инструмента есть функция.
Но согласно исследованиям, отвертка является одним из самых неправильно понятых и неправильно используемых инструментов на рабочем месте. Неправильное использование может повредить или сломать рукоятку, погнуть хвостовик и затупить кончик инструмента. Затем, когда инструмент используется надлежащим образом, рабочие подвергаются риску травмирования рук. Чтобы избежать травм на рабочем месте и сохранить отвертки в хорошем состоянии, следуйте инструкциям,
- Никогда не используйте отвертку во время электромонтажных работ, если она не изолирована должным образом.
- Не используйте отвертку в качестве пробойника.
- Содержите отвертку в чистоте и порядке, а рукоятка должна иметь надежный захват.
- Держите отвертку на ее оси с осью винта.
- Заготовка всегда должна ложиться на пол или стол. Не держите его в руках.
- Лезвие должно быть правильно заземлено.Отвертка что это: Отвертка | это… Что такое Отвертка?
