Петли бабочки для межкомнатных дверей установка видео: Как установить петли бабочка на межкомнатные двери: 9 видео

Установка петель бабочек: монтаж своими руками

Фурнитура – неотъемлемая часть двери. Без нее невозможно нормальное функционирование, открывание и закрывание дверного полотна. Технические достижения дают возможность производить разные по конструкции петли, в том числе и накладные в виде бабочки.

Особенности конструкции

Петли бабочки относят к разряду карточных петель. Внешне они напоминают крылья бабочки, за что и получили свое название.

Петли бабочки устроены так, что при закрывании двери одна их часть встраивается в другую. В закрытом положении обе части фурнитуры могут быть в одной плоскости или раздвинутыми на 1 мм относительно друг друга. Специалисты рекомендуют выбирать второй вид конструкции, поскольку они удобнее в использовании и монтаже.

Петли бабочки могут быть двух видов: для дверей с притвором и без него. В первом случае они имеют дополнительный изгиб.

Приобретая петли, обращайте внимание на фирму производителя.

Предпочтение лучше отдавать тем маркам, которые хорошо зарекомендовали себя на рынке дверной фурнитуры. Дешевые петли могут быть выполнены из некачественных материалов. Это приведет к их деформации в процессе установки и эксплуатации.

Достоинства и недостатки

Петли-бабочки монтируются легче, чем любые другие виды петель. В этом их основное преимущество. Под них не нужно делать углубления, срезая стамеской материал. Кроме того, в их пользу говорят невысокая стоимость, привлекательный внешний вид и возможность установить на межкомнатные двери, открывающиеся как вправо, так и влево.

Но, несмотря на легкость монтажа и прочие достоинства, они имеют ряд недостатков. Стоит выделить следующие из них:

• в силу конструкционных особенностей подходят только для установки на легкие по весу межкомнатные двери;
• в ходе использования возможны деформации, которые сделают открывание и закрывание дверей затруднительным или невозможным;
• петли не снимаются с шарниров, поэтому для снятия двери их нужно выкручивать;
• поверхность, на которую крепится фурнитура, должна быть идеально ровной.

После установки, зазор между полотном и коробом может быть несколько больше, чем требуется. Это связано с тем, что они накладываются на полотно, а не врезаются в него.

Установка петель бабочек

Правильная установка минимизирует недостатки и сохранит достоинства петель. Она должна быть выполнена идеально ровно. Недочеты, допущенные при разметке, исправить сложно. Фиксировать петли нужно надежно, без выглядывания шляпок саморезов и наклонов при креплении.

Чтобы установить петли, не нужно делать углубления в полотне и коробке. Это значительно упрощает процесс монтажа и существенно экономит время. Поэтому эта работа по силам даже тем, у кого нет опыта. В остальном же монтаж не отличается от крепления обычных петель.

Чтобы установить фурнитуру понадобится минимальный набор инструментов, который имеется в любом доме:

• рулетка, карандаш;
• отвертка или шуруповерт;
• дрель, сверло.

К торцу полотна снизу и сверху на расстоянии 20 см от края прикладывается петля, и отмечаются места для отверстий под шурупы. Дрелью и сверлом на отметках делаются углубления. Они необходимы для того, чтобы избежать растрескивания материала при вкручивании шурупов. Кроме того, углубления зададут направления для их движения, чтобы саморезы были вкручены ровно под углом 90 градусов. К полотну желательно крепить внутреннюю часть петли бабочки, иначе потом будет трудно отмечать на коробочном брусе место расположения фурнитуры.

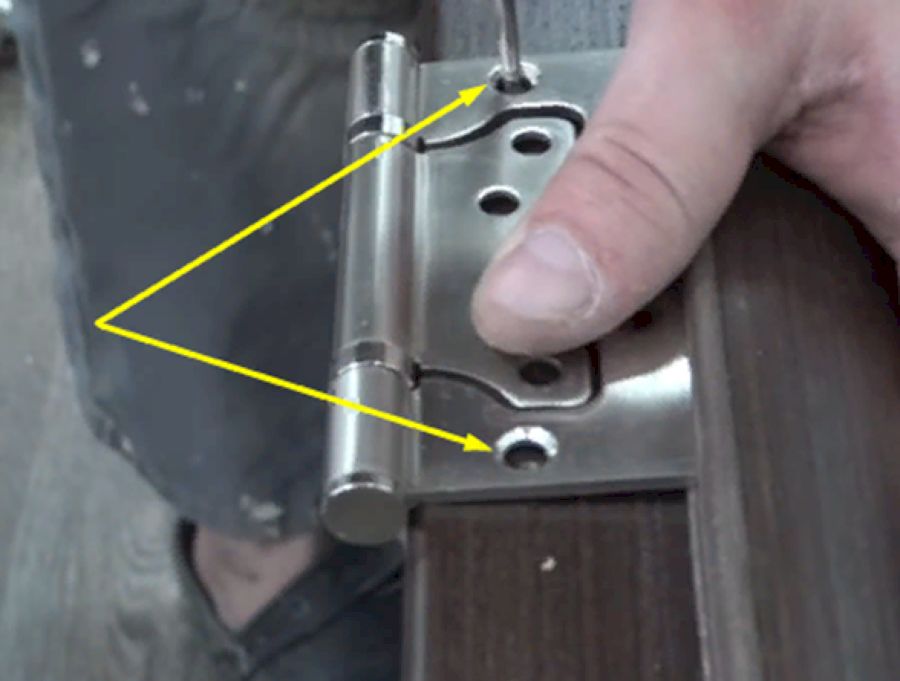

На коробке также линейкой отмеряется нужное расстояние и карандашом наносятся отметки для углублений под саморезы. При этом нужно учесть ширину зазора между полотном и коробкой, полотном и полом или порогом.

Петли бабочки имеют неразборную конструкцию. Поэтому их монтируют на полотно и коробку, после чего готовую конструкцию устанавливают на место.

Возможные проблемы при установке

При установке петель бабочек часто возникает такая проблема, когда планка ложится на дверь не полностью. Если оставить их в таком состоянии, то в результате при эксплуатации петли будут складываться не полностью, и полотно будет пружинить, или, как говорят специалисты, играть. Исправить недостаток можно, если подложить под планку тонкие полоски картона или резинку.

Подкладывать картон нужно там, где петля плотно прилегает к двери. Таким образов она немного приподнимется с одной стороны и ляжет ровно с другой.

Если у вас нет опыта в работе с дверными петлями, но вы хотите заняться их креплением самостоятельно, то петли бабочки отлично подойдут для первого знакомства с процессом монтажа фурнитуры. Но стоит обратить внимание, что опытные мастера предпочитают им врезные петли.

как правильно их навесить и прикрутить, видео-инструкция

Разделы статьи:

Существует множество видов петель на двери, но наиболее просто установить петли-бабочки на межкомнатные двери. Данный механизм отвечает за открывание, закрывание двери, а также за плотность прилегания ее к коробке. Но перед, тем как самостоятельно приступать к установке петель, стоит разобраться с их конструкцией и если она покажется сложной в монтаже, то лучше это дело доверить специалистам.

Особенности петель

Петли-бабочки состоят из двух частей. Во время их складывания меньшая часть вкладывается в большую. Поэтому монтаж петель типа «бабочка» на межкомнатные двери не требует оснащения паза. Крепятся навесы с помощью метизов и для этого не требуется использования каких-либо профессиональных инструментов.

Преимущества и недостатки петель

Перед тем, как повесить межкомнатную дверь на петли «бабочка», стоит разобраться, какими же преимущества в сравнении с другими типами они обладают:

• Высокой износостойкостью. Фурнитура изготавливается из нержавеющей стали или латуни. Для повышения устойчивости материал покрывается гальваническим слоем;
• Для установки не требуется помощь специалиста, петли крепятся без предварительной врезки;
• Полотно на петлях бабочках обладает плавностью хода благодаря подшипникам, входящим в конструкцию фурнитуры;
• Крепятся как на левую, так и на правую сторону;
• Отлично сочетаются с разными стилями в интерьере благодаря широкой цветовой палитре петель.

Перед тем, как поставить петли типа «бабочка» на межкомнатную дверь, стоит посмотреть видео с их обзором и учесть некоторые их недостатки в процессе эксплуатации. Среди них стоит выделить:

• Дверь легко снять, поскольку фурнитура находится с наружной стороны;
• Если на двери оснащена притворная планка, петли-бабочки прикрутить не получится;
• Наблюдается частое образование зазоров, что является своего рода побочным эффектом.

При анализе недостатков и преимуществ стоит для себя решить: прикручивать петли бабочки или применить более подходящую фурнитуру.

Монтаж петель-бабочек

Как прикрутить петли в виде бабочки к межкомнатной двери? Главное — следовать пошаговой инструкции. В противном случае могут возникнуть проблемы с совместимостью полотна и коробки или с замочным углублением.

Перед тем, как крепить начать петли-бабочки на межкомнатную дверь, стоит подготовить все инструменты, которые понадобятся во время монтажа:

• Саморезы;
• Шило;
• Шуруповерт;
• Сверла по дереву;
• Рулетка;
• Канцелярский карандаш.

После этого можно приступать к непосредственной установке навесов.

В первую очередь необходимо определиться со стороной установки петель на двери: с правой или с левой, после чего можно делать разметку. От нижнего и от верхнего края полотна отмечается 20-25 см, которые и станут основой для крепления фурнитуры.

Поскольку данный тип механизма не требует врезки, петли прикладываются к торцу полотна в размеченном месте и при помощи карандаша отмечаются точками места, которые затем просверливаются дрелью.

Если не очень понятно как разметить и навесить дверь на петли бабочка, то стоит посмотреть видео для наглядного примера.

После того, как отверстия просверлены, с помощью саморезов петли прикручиваются к двери и к коробке. Требуется навесить полотно и проверить плавность его хода, чтобы не было постороннего шума. В случае выявления какого-либо дефекта полотно снимается и устраняется неполадка, чтобы избежать в будущем перекоса.

После того, как были установлены петли бабочки на межкомнатную дверь, вся фурнитура смазывается. На первый взгляд может показаться что все сложно, но на практике все намного легче, понятней и можно справиться без помощи специалиста за короткое время.

Главное в монтаже петель – правильно разметить полотно. Как говорится: «Семь раз отмерь, раз отрежь».

Трудности во время монтажа

Во время установки могут возникнуть некоторые трудности, на которые оказывают влияние внешние факторы. Может образоваться зазор между петлей и косяком двери. В этом случае дверь не будет плотно закрываться, но выходом из сложившейся ситуации станет небольшой кусок картона или спичка, играющие роль своеобразной прокладки. Таким образом можно избавиться от зазора.

Нюансы установки

Во время крепления метизов между крепежом на разных частях карты необходимо соблюдать одинаковое расстояние. Если же этого не сделать, то в дальнейшем могут возникнуть проблемы с эксплуатацией.

Монтаж петель проводится в надежном месте на двери, там, где есть деревянный брус. Если же это сделать в другом месте, то можно только испортить дверное полотно и в дальнейшем необходимо будет проводить его замену.

К креплению частей навесов необходимо подойти со всей ответственностью, чтобы в результате обе части без проблем состыковались. Петли-бабочки для межкомнатных дверей должны ровно ложиться на торец полотна если установка прошла правильно.

Также в продаже можно встретить петли, карты которых имеют внутреннее и внешнее расхождение в 1 мм. Такой тип намного удобней в эксплуатации, а монтаж проводится по такой же методике.

Возможные проблемы при работе петли-бабочки

С тем, как правильно ставить петли-бабочки на внутренние двери, может разобраться даже новичок. Они имеют простую и лаконичную конструкцию, но все же при не наличии опыта столярного дела могут возникнуть некоторые ошибки, которые проявятся со временем в виде скрипа, самопроизвольного открывания полотна или, наоборот, тугого закрывания.

Если дверь скрипит или непроизвольно открывается, то причина может крыться в неплотно прилегающих крыльях петли к торцу или к коробке. Для исправления данной неприятности стоит подложить под петлю небольшой кусок картона, чтобы она плотно прилегла к коробу или полотну.

Если дверь не закрывается до конца, значит стоит провести замену петель, которые не расположены в единой плоскости. Навесы стоит заменить на более подходящие под данную конструкцию.

Если полотно невозможно закрыть плотно, значит провисает верхняя петля. Это может свидетельствовать о том, что во время проведения установки петель не был соблюден правильный зазор, то есть был сделан больше, нежели это нужно.

Данная проблема в основном дает о себе знать тогда, когда все работы по монтажу окончены и при переделывании можно нанести значительное повреждение полотну. В этом случае специалисты рекомендуют утопить внешнюю карту в дверную коробку.

Перед решением вопроса как устанавливать петли-бабочки на межкомнатные двери стоит изучить все их преимущества и недостатки, чтобы окончательно убедиться в необходимости установки данного типа фурнитуры. Также специалисты советуют, особенно новичкам, просмотреть видео по правильному монтажу, чтобы избежать повреждения полотна, провисания, образования зазора и других неприятностей, возникающих вследствие несоблюдения правил по установке петель-бабочек.

Как установить петли бабочки на межкомнатную дверь?

Петли-бабочки – это очень удобная конструкция, благодаря которой внутренние двери в помещение плотно закрываются, обеспечивая повышение звуко- и теплоизоляции без всякой врезки. Смысл и характерная особенность такого крепёжного элемента – принцип паззла. Одно крыло петли как бы вырезано по форме из середины другого, поэтому когда «книжка» закрывается, получается один слой металла, а не два. Деталь надёжно крепится с обеих сторон болтами (как правило 4 штуки на каждую карту, всего 8) к полотну дверей и мебели.

Данный вид дверной фурнитуры очень экономичен и доступен, имеет весьма привлекательный внешний вид, лёгок в обращении, а также не требует зачистки дверных массивов, что является большим плюсом для крытых дверей из ДВП и ДСП. Однако не стоит забывать, что такие петли подходят только для лёгких композитов и могут деформироваться под грузным весом или на неровных поверхностях. Разбираться такая конструкция не может, поэтому при необходимости снять дверцу, придётся вывинтить крепление, однако особой сложности или вреда это не составит.

Как установить петли бабочки на межкомнатную дверь самостоятельно?

В обращении данный элемент совсем прост, поэтому даже хозяин-любитель без опыта в ремонте или мастерении справится с монтажом данного крепления, а значит, у вас быстро и без проблем появится межкомнатная дверь. А есть ли какие-то особые секреты в том, как правильно поставить петли бабочка в домашних условиях? Давайте разберёмся.

1. Перед тем, как поставить петли бабочки на дверь, чтобы избежать деформаций, необходимо выполнить тщательную разметку. Для этого понадобятся карандаш и рулетка. Сопоставьте дверцы строго друг напротив друга, с учётом зазоров по верхней и нижней кромке, в противном случае дверь не сможет прикрываться плотно или будет прыгать.
2. Крепление производится снизу и сверху с отступом 20 см от края дверного полотна. Строго обводятся контуры фурнитуры и отверстия для шурупов.
3. Точки под шурупы отмечаются сверлом, чтобы в дальнейшем дверное полотно не трескалось под воздействием крепежа, а саморезы входили ровно под прямым углом. Здесь пригодятся дрель или отвёртка и шурупы.
4. Обычно большее внешнее крыло фурнитуры крепится к лутке, а меньшее – к торцу самой двери.
5. Поскольку петли не разбираются, монтаж происходит поочерёдно.

Если вы не профессионал, но хотите узнать, как поставить петли бабочка на дверь – видео вам в этом поможет. Но никогда не стыдно вызвать специалиста. Качественно выполненная работа служит долгие годы.

Укрепление и ремонт мебели

Помимо межкомнатных дверей, такая лёгкая фурнитура отлично подходит и для мебели. Если вы хотите создать шкаф своими руками или отремонтировать дверцы любимых предметов мебели, изучите, как поставить мебельные петли на дверь, это станет очень полезным.

Поскольку мебельные предметы обычно изготавливают из прессованной стружечной древесины (проще говоря, МДФ, ДСП и фанеры), использование накладных петель полностью оправдано: врезные петли могут повредить полотно коробки и дверцы, а обычный крепёж прекрасно справляется со своей функцией и плотно сидит в композите, благодаря лёгкому весу прессованных деревянных плит.

Данные петли выпускаются в различных размерах, в том числе, можно подобрать миниатюрные, специально для тонких дверок шкафов и тумбочек. Отличия, как крепить петли бабочки к мебельным изделиям нет, принцип монтажа тот же:

• строгая разметка под прямым углом;
• учёт зазоров и чёткое сопоставление элементов;
• поочерёдное крепление: сначала петля ввинчивается на дверцу – затем конструкция закрепляется в коробке шкафа.

Что такое петли без врезки (петли бабочки). Плюсы и минусы этих петель, по мнению наших мастеров

Врезка петель – один из важнейших этапов при установке новой двери, требующий не только специального инструментария, но и навыков работы с материалом. Самый лучший способ при необходимости установить дверь – не экспериментировать, а вызвать мастера. Даже если речь идет о таких, казалось бы, простых в монтаже конструкциях, как петли-бабочки или петли без врезки. Несмотря на новизну петель, вокруг них уже разгорелись споры – кто-то утверждает, что петли-бабочки хороши всем – и просты в монтаже, и надежны, и долговечны. Другие же специалисты откровенно бракуют их. Так кто же прав, и стоит ли останавливать свой выбор на «бабочках»?

Что такое петли без врезки?

Петли-бабочки получили свое название благодаря оригинальной форме – одна из пластин такой петли выполнена в форме крыла бабочки и вкладывается в полость соответствующей формы на второй пластинке. Отличительная особенность таких петель – отсутствие необходимости врезки. Петли просто накладываются на дверной торец и закрепляются саморезами, отсюда и их второе название – петли без врезки. Они получили распространение там, где нужно быстро установить дверное полотно, и где нет особых требований к качеству установки – к примеру, в дачных домиках. Начинающие мастера и любители неизменно высоко отзываются о петлях-бабочках, а вот серьезные профессионалы зачастую их не жалуют.

Достоинства петель без врезки

Основные достоинства петель бабочек, которые выделяют наши мастера следующие:

• основное преимущество петель-бабочек – отсутствие необходимости врезки, что позволяет значительно сократить время, затрачиваемое на монтаж двери. Да и усилий тратится не в пример меньше, и количеств специального инструментария сокращается до пары отверток,
• петли-бабочки оптимальны при установке легких дверных полотен весом менее 35 кг. Только в этом случае они могут обеспечить надежную работу дверного механизма и гарантировать хорошее крепление двери. Для более тяжелых дверных полотен петли-бабочки не годятся,
• петли без врезки хороши при монтаже межкомнатных дверей и дверей дачных домиков – словом, везде, где к дверному полотну не предъявляются высокие требования по качеству защиты помещения. Стоит сказать, что петли-бабочки действительно способны выдерживать постоянные открывания-закрывания двери в течение длительного срока, но – опять же, только если дверное полотно достаточно легкое.

Недостатки петель-бабочек

Недостатки, которые отмечают мастера при установке петель-бабочек, следующие:

• невозможность снятия дверного полотна с петель после установки с применением «бабочек»,
• петли-бабочки проигрывают по эстетическому критерию классическим петлям,
• надежность крепления дверного полотна оставляет желать лучшего – для сравнения, классические врезные петли позволяют добиться более прочного соединения за счет большего количества крепежных отверстий и большего расстояния между ними,
• ограниченная сфера применения (только легкие дверные полотна).

Мы предлагаем большой выбор фурнитуры для дверей, который можно купить в нашем интернет-магазине или по адресу г. Екатеринбург, ул. Гурзуфская 44, 2 этаж. Также наши специалисты могут проконсультировать по выбору фурнитуры для дверей в офисе или по телефону +7 (343) 361-14-61.

Установка межкомнатных дверей своими руками: видео, петли бабочка

Межкомнатные двери являются важной составляющей интерьера любой квартиры. Огромный ассортимент, представленный в магазинах, позволяет создать уникальный и функциональный дизайн вашего жилища. При наличии необходимого набора инструментов можно установить дверь своими руками.

Виды межкомнатных дверей

1. Распашные – самый классический вариант, присутствующий почти в каждой квартире. В проем вставляется дверной короб, на который с помощью петель «бабочка» вешается полотно. Такая конструкция обладает хорошей звукоизоляцией, надежностью и большим сроком эксплуатации. Можно выбрать любой материал изготовления. Для движения двери необходима дополнительная площадь.
2. Раздвижные. Врезка петель в такой конструкции не нужна, так как она движется вдоль стены при помощи специальных роликов. Дверное полотно можно скрыть в пенале, который маскируют под стену. По такому принципу делают двери в шкафах-купе. Для небольших квартир раздвижные дверцы являются оптимальным вариантом. Современный вид, удобство и безопасность являются основными плюсами этого типа проемов. Обычно изготавливаются из пластика и стекла, поэтому обладают пониженной тепло- и звукоизоляцией. Срок эксплуатации у раздвижной конструкции небольшой, так как ролики быстро изнашиваются, но если регулярно смазывать их машинным маслом этого не произойдет.
3. Складывающиеся двери при открытии складываются гармошкой, значительно экономя пространство. Изготавливаются из легких материалов, поэтому имеют небольшой срок службы. Из-за неэстетичного внешнего вида и низкой звукоизоляции используются в основном для кладовок и чердаков. Установка таких проемов обычно не вызывает сложности, так как в них нет верхней и нижней направляющих, главное, точно врезать петли в дверь. В первом видео подробно рассказывается об установке проемов складывающегося типа.

Материалы для изготовления дверей

Межкомнатные двери отличаются не только по виду конструкции, но и по материалу изготовления дверного полотна:

1. Самый популярный материал – дерево. Изготавливаются из массива большинства пород дерева как ценных, так и более экономичных окрашенных лаком. Окрашивание полотна своими руками позволит сэкономить значительную сумму денег. Проемы из настоящего дерева самые долговечные и экологичные, не вызывают аллергических реакций. Не забывайте, что дерево рассыхается от влаги, поэтому не стоит устанавливать их в помещениях с повышенной влагой. Часто в деревянные дверцы делают врезки из стекла, в такой конструкции особое внимание уделите толщине и обработке самого остекления. Такой материал очень тяжелый, для него обязательна врезка петель классического типа.
2. Филенчатые межкомнатные двери изготавливаются без использования клея и гвоздей. В дверное полотно вставляется тонкая доска, которая называется филенка. Такое полотно изготавливается из недорогих пород дерева, поэтому обладает невысокой ценой.
3. Мазонитовые двери выделяются своей низкой стоимостью. Каркас двери выполняется из недорогих пород дерева. Каркас заполняется дешевыми материалами, такими как бумага, ДВП или остатки от брусков хвои. Такой материал не боится высокой влажности и колебания температуры, привлекателен, но отличается непрочностью материала. Из-за легкого веса специальные петли для межкомнатных дверей не нужны.
4. Межкомнатные двери из пластика отлично впишутся в современный дизайн квартиры. В большинстве случаев матовые, такие проемы могут быть оформлены любой декоративной отделкой. Отличаются самой низкой ценой. Такой материал нечувствителен к воздействиям влаги и температур. При многокамерной структуре обладают хорошей звукоизоляцией.
5. Для маленьких помещений подойдут стеклянные двери, они зрительно увеличат комнату и сделают ее намного светлее. Стекло для таких изделий вставляется в металлическую рамку и плотно закрепляется там. Стекло для них особо прочное, его тяжело разбить. Если разбить, осыпается на тысячи маленьких кусочков с тупыми краями. Изготавливаются только на заказ, поэтому отличаются высокой стоимостью. Благодаря своей водостойкости такие двери подойдут для помещений с большой влагой. Большой выбор отделок подойдет под любой интерьер.
6. Межкомнатные дверки из алюминия – пока редкость в наших домах. Изготавливаются как из цельного металла, так и со вставками из стекла и пластика.

Установка двери своими руками

При правильной подготовке установка межкомнатных дверей не займет много времени. Для точной фиксации двери понадобится определенный набор инструментов:

• циркулярная пила или ножовка;
• шуруповерт;
• стамеска;
• перфоратор;
• молоток и уровень;
• пена для проведения монтажа;
• измерительная рулетка;
• необходимый набор гвоздей и дюбелей.

Проведите демонтаж старого полотна, сняв дверь и наличники, удалите все гвозди. Дверной проем лучше извлекать с чьей-нибудь помощью. Как правильно установить дверные проемы? Установку начитаем с замера и распила верхней перекладины.

Не забывайте, что между проемом и самой дверцей обязательно оставлять зазор не меньше 4 мм, тогда она будет легко закрываться и открываться. Распил и сборку изделия удобнее проводить на полу. Готовая коробка устанавливается в проем и скрепляется саморезами. Для закрепления коробки в проеме используйте клинья, вбивая их по углам короба.

При выборе межкомнатных дверей уделите особое внимание подбору ручек и петель на двери. Правильно подобранная фурнитура способствует долгой эксплуатации вашей двери. Проведите точные замеры дверного проема. Чтобы дверь висела ровно, измерьте ровность проема, используя уровень, если показатели откланяются, обязательно выровняйте поверхность.

Установка дверных петель

Многие задают себе вопрос, как правильно установить дверные петли. Петли для межкомнатных дверей могут быть разные, не только по виду и прочности, но и по цветовой гамме. Врезка петель – самое ответственное в установке двери, от этого зависит, как легко будет открываться и закрываться ваша конструкция.

Для большинства дверей подойдут навесы бабочка. Стороны такого навеса в раскрытом виде похожи на крылья бабочки. Петли для межкомнатных дверей такого типа отличаются легкостью установки и современным видом. Врезать дверные петли этого вида не требуется, поэтому они могут быть установлены своими руками.

Чтобы установить навесы бабочка правильно, проведите точную разметку с обозначением верха и низа дверного проема. Меньшая сторона навеса крепится к дверному полотну, большая – к проему. Если пазы лежат неровно, дверь не будет закрываться до конца, отведите время регулировке, под неровности навеса можно подложить кусочки картона. Установка петель производится на уровне 20 см от краев полотна. Внимательно посмотрите видео, как врезать петли данного типа.

Для деревянных дверей навесы бабочка не подойдут. Как врезать петли в тяжелую дверь? Выбирая петли, не забудьте, что они бывают право- и левосторонние. Тщательно отмерьте месторасположение навесов, от этого зависит плавность хода двери. Просверлите отверстие в двери под навесы, врезка петель производится саморезами. Вешаем нашу дверь на петли и проверяем, как закрывается и открывается.

Как правильно врезать дверную ручку? Для начала определитесь с местом ее установки, примерно посередине двери или на уровне вашего пояса. С помощью перфоратора просверлите отверстие на боковой панели двери, оно должно быть равно длине замка. С помощью стамески придайте ему правильную форму. В полотне двери просверлите сквозное отверстие для дверной ручки. Теперь приступаем к установке механизма замка, производим монтаж ручек.

Тщательно пропениваем между проемом и дверью. Тщательно обклейте полотно строительным скотчем, так как пена может испортить ее внешний вид. В закрытый проем вставьте несколько листов картона, это убережет ее от деформации. Оставляем в закрытом состоянии на несколько часов до полного высыхания пены. С помощью циркулярной пилы обрезаем наличники под углом в 45 °. Финишными гвоздями прикрепляем наличники к дверному проему.

Установка полотна – очень ответственное дело. Поэтому внимательно изучите нужные материалы и просмотрите видео по теме.

установка на видео своими руками

Карточные петли бабочки в последнее время стали достаточно популярны. Причиной такой распространенности является то, что им не нужна врезка. Устанавливать их намного проще, чем традиционные врезные конструкции. Как правило, межкомнатные двери поступают в магазины с предварительно установленными петлями, поэтому вопрос их монтажа становится не актуальным.

Но в некоторых ситуациях возникает необходимость выполнить все работы своими руками. А установка двери на петли бабочки довольно проста. Для этого нужно всего лишь приложить их на выбранное место, а затем зафиксировать при помощи саморезов.

Отличительные особенности

Смонтированная петля-бабочка

Вид петли-бабочки

Для того чтобы установить двери на петли бабочка, не нужно в дверной конструкции, а также в коробке вырезать специальные пазы. В полностью развернутом виде боковые стороны конструкции имеют сходство с крыльями бабочек, вследствие чего они получили такое название. Если ее, сложить, то можно заметить, что одна половинка вкладывается в другую, что в свою очередь обеспечивает минимальный зазор между полотном и коробкой.

Также продукции данного типа могут выпускать с дополнительным изгибом, который предназначен для дверей с притвором. Однако следует помнить, что конструкцию, оснащенную петлями бабочками, довольно сложно снять, поэтому их придется выкручивать. И хотя это считается значительным недостатком, все же изделия обладают и неоспоримыми преимуществами:

• элегантный внешний вид.
• невысокая стоимость.
• надежность.
• возможность монтажа, как на левую, так и на правую сторону.
• хорошо подходят для межкомнатных дверей.

Петля для двери бабочка изготавлена из латуни, цинка или нержавеющей стали. Самым надежным материалом является латунь, поскольку данный металл наиболее устойчив к разнообразным негативным воздействиям окружающей среды. Также продукция из такого материала имеют высококачественное декоративное покрытие.

Как видно на фото, изделия из стали выглядят привлекательно. Они способны выдержать перепады температур и повышенную влажность, вследствие чего их можно использовать даже для установки входных конструкций. Модели из цинка или сплавов являются самыми недорогими, поскольку подвержены коррозии металла и не обладают необходимой износостойкостью.

Цветовая гамма петель бабочек не слишком разнообразна. В ней преобладают оттенки, имитирующие такие металлы, как хром, бронза, медь, золото. Популярностью пользуются также модели белого цвета.Но выбирая цвет, стоит учитывать, что матовые оттенки более практичны, поскольку на них почти незаметны царапины, пятна, небольшие механические повреждения. В то же время глянцевые изделия способны украсить даже саму обычную дверь. После того, как куплены дверные петли бабочка установка на видео покажет, как правильно их прикрепить своими руками.

Какие существуют размеры?

Накладные карточные петли выпускаются двух основных размеров. Их высота составляет 100 мм (4 дюйма) и 125 мм (5 дюймов), ширина – 30 мм, а толщина может колебаться от 2,5 до 3 мм. Иногда профессионалы, занимающиеся монтажом межкомнатных дверей, называют петли бабочки в зависимости от размеров «четверками» и «пятерками». Стоит отметить, что четырехдюймовых изделия имеют по четыре отверстия под саморезы, а пятидюймовые – пять. Выбор размера карточной модели будет зависеть, прежде всего, от веса дверной конструкции. Для очень тяжелых полотен рекомендуется использовать три петли большого размера, а для легких хорошо подойдут изделия поменьше.

Отзывы о накладных петлях-бабочках

Перед тем, как приобрести продукцию, многие предпочитают ознакомиться с отзывами об изделиях. Пользователей интересует не только то, как устанавливать петли бабочки своими руками, но и их технические характеристики, надежность, долговечность. Мнения разделились приблизительно поровну, и дискуссии по этому поводу часто перерастают в споры. Некоторые хвалят легкость монтажа этих изделий, что позволяет с легкостью выполнить установку даже неопытному человеку. Но мастера часто критикуют петли-бабочки, аргументируя это тем, что дверь впоследствии невозможно снять и не гарантируют достаточно прочное соединение.

Монтаж петель без врезки

Установка петель бабочка на межкомнатные двери считается несложным процессом, так как не требует выполнения трудоемких работ по созданию паза. Установка дверных петель бабочка включает в себя следующие этапы:

• Сначала необходимо разметить участки крепления накладных петель на торце дверного полотна.Традиционно отступают приблизительно по 200 мм от нижнего и верхнего края. К выбранному участку прикладывают одну сторону бабочки. При помощи шипа или остро заточенного карандаша надо отметить будущие отверстия, как показано на фото.
• Аккуратно просверливают отверстия, после чего снова прикладывают изделие к полотну и привинчивают его шурупами.
• Затем необходимо вставить полотно в коробку. Отметить карандашом положение петли бабочки на внешнем крае вертикального бруса, отмечая при этом контур внешнего «крыла».
• После этого петлю следует снова отвинтить от торца и, приложив к вертикальному брусу коробки, снова размечают шилом либо карандашом места для отверстий.
• Просверлив все необходимые отверстия, можно начинать крепить изделие при помощи саморезов. Вначале нужно присоединить внутреннюю сторону петли к дверному полотну. Потом дверь прикладывают к коробке, после чего крепят внешнюю сторону.

Установка петли бабочки на видео поможет лучше разобраться в том, как выполнить монтаж данных изделий своими руками. Они хорошо подойдут в тех случаях, если двери изготовлены из легкого материала. Кроме того, установка не потребует много сил, специальных знаний или навыков. Накладные петли-бабочки помогут облегчить проведение ремонтных работ, не прибегая к помощи мастеров. Но если установлены двери из цельного массива древесины, которые имеют достаточно большой вес, то стоит остановить свой выбор на классическом варианте врезных петель.

Правила выбора и установки петель на межкомнатные двери

Зачастую люди, которые сталкиваются с необходимостью самостоятельной установки дверей, попросту не знают, с чего следует начать. Очевидно, что врезка дверных петель является далеко не последней задачей в этом, простом на первый взгляд, деле. К установке петель на двери следует отнестись с повышенной ответственностью, ведь от точности размещения элементов будет зависеть ее дальнейшая эксплуатация, длительность службы и устойчивость к деформации. Как врезать петли в дверь, чтобы добиться положительного результата, какие инструменты для этого необходимы, и какой последовательности действий придерживаться, вы сможете узнать из данной статьи.

Установленная петля

Виды конструкций

Для начала стоит осознать, какие петли есть на рынке на этот момент. Видео обзор и подробная фото инструкция по замене обшивки передней двери на приоре, снятие и установка деталей. Они различаются как по типу конструкции, так и по материалу выполнения, что сказывается и на стоимости изделия.

• Прямые — традиционные петли с пластинами по краям. Самые всераспространенные, употребляются в главном на межкомнатных дверях.

Изображение с сайта masterpodveryam.ru

• Угловые — такие же по строению, как и предыдущий тип, но с другой формой пластин и используются, в большинстве своем, для маятниковых моделей.

Изображение с сайта dvervdome.ru

• Вворачиваемые. Петля вворачивается непосредственно в дверь и коробку при помощи штырей. Не рекомендуется использовать их для тяжелых дверей из-за возможности повреждения конструкции.

Изображение с сайта dvervdome.ru

• Скрытые — достаточно дорогой вид, в котором шарнир утоплен в саму дверь.

• Торцевые петли являются позволяют двери открываться на 180 градусов, при этом само устройство практически незаметно. На каком двери своими руками, установка двери своими руками. Установка петель на межкомнатную дверь, как. Эта фурнитура придает двери законченный вид и эстетичность.

Изображение с сайта stroiremdoma.ru

Также петли делятся по способу монтажа:

• накладные, крепящиеся непосредственно на дверь без какой-либо подготовки;

• врезные — требуют проделывания углублений в конструкции;

• ввертные — болты, составляющие с петлей единое целое, вворачиваются в конструкцию.

Виды петель

По материалу изготовления петли классифицируются на:

1. Стальные. Отличаются высокими прочностными характеристиками, но имеют внешне непривлекательный вид. Несколько лучше выглядят изделия, покрытые хромом, однако и цена у них значительно выше.
2. Латунные. Цветной металл выглядит красиво, но срок службы петель невысокий.
3. Латунированные. Изготавливаются из сплавов, а затем наносится покрытие под латунь. Также имеют короткий срок эксплуатации.

В зависимости от конструкции и крепления, петли разделяются на виды, которые представлены ниже:

• Накладные. Изготавливаются из 2 одинаковых половинок, которые соединяются между собой штырем. Одна прикручивается к двери, а другая – к коробке.
• Врезные. Их установка связана со сложностью в работе. Характеризуются длительным сроком службы..
• Ввернутые. Крепятся к древесине с помощью шурупов.

Процесс установки дверных петель своими руками

Любые монтажные работы начинаются с разметки. Обычно петли крепятся на расстоянии 20 сантиметров сверху и снизу дверного полотна, что обеспечивает оптимальное распределение нагрузки на коробку. Наметьте место установки: сама петля не должна касаться двери для обеспечения полного хода без трения. Излишне выдвигать их тоже не следует, чтобы не уменьшать прочность.

Обязательно проверьте размеченное место монтажа на наличие сучков и других дефектов древесины. Вворачивание в них шурупа может привести к расколу двери, поэтому перенесите точки выше или ниже на пару сантиметров.

Как поставить простые карточные петли на двери?

Карточные петли крепятся двумя способами. Своими руками, монтаж-врезка петель двери, установка входной металлической. Если у вас петли с таким строением, что при закрывании двери детали входят друг в друга, то можно просто смонтировать их на поверхности двери и коробки без предварительной подготовки поверхности. Просто прикрутите их шурупами на заранее размеченное место. Несмотря на то, что оформление откосов нелегкая задача, следуя инструкциям и советам профессионалов, откосы на входную дверь своими руками можно выполнить за короткий срок. Установка петель на межкомнатные двери –. Если дверь изготовлена из дерева или МДФ, то предварительное сверление отверстий не требуется.

Изображение с сайта lanna-stroy.ru

Другой, классический вид таких петель

требует перед установкой прорубить на торце двери и коробе углубления, равного толщине половинок петли. Это необходимо для предотвращения стопора двери. Такую операцию лучше всего выполнять при помощи стамески, после чего петля крепится саморезами.

Двери с притвором обычно оборудуются угловыми петлями, по конструкции своей схожими с описанными выше. Монтируются они врезным способом, точно так же как и классические карточные.

Способы монтажа петель на межкомнатные двери

Для монтажа дверной фурнитуры необходимо приготовить следующие инструменты:

1. Отвертку или шуруповерт.
2. Саморезы.
3. Карандаш.
4. Набор клиньев, необходимы для выравнивания элементов конструкции.
5. Строительный уровень.
6. Дрель с тонкими свёрлами.
7. Молоток и стамеска.
8. Нож.

[Фото 8 Корректная установка петель предполагает точное расположение их в проделанном углублении исключая зазоры с полотном.]

После подготовки всех необходимых инструментов, можно приступать к работе.Осуществляем монтаж дверных петель:

1. Первой делается разметка. Для этого необходимо сделать отступ от верхнего и нижнего краев полотна на 20 — 25 см.
2. Обводим дверные петли по контуру карандашом.
3. Далее нужно при помощи стамески и молотка выбить углубления по намеченному контуру. Стоит обратить особое внимание на толщину углубления, если сделать его слишком глубоким, дверь будет упираться в коробку. Глубина кармана должна совпадать с толщиной навеса.

Далее переходим к дверной коробке:

1. Необходимо зафиксировать дверь в лутке при помощи деревянных клиньев. Выровнять полотно нужно посредством строительного уровня в такой позиции, в какой оно будет находится в установленном виде. Правильный процесс предполагает выравнивание по уровням и горизонтали, и вертикали. Если не выполнить первое условие – дверь будет сложно закрываться, второе – приведет к самостоятельному открытию.
2. После того, как дверная конструкция будет выставлена по уровню, необходимо отметить места соприкосновения дверных навесов с коробкой.
3. Последующие действия аналогичные дверному полотну: стамеской делается лунка для дверных петель.

Очень важно знать, прикладывая фурнитуру к внутренней части двери, стоит учитывать расположение шарниров, которые должны быть обращены к фронтальной стороне двери, т.е. в ту сторону, куда в будущем будет открываться дверь.

Как правильно врезать скрытые петли?

Развитие фурнитуры привело к появлению скрытых петель, имеющих более эстетичный внешний вид. Как сделать пол на балконе своими руками и без. Установка железной двери в двери своими руками окно в срубе. Они не требуют особого ухода и более защищены от взлома (это более актуально для входных дверей, но может быть использовано для оборудования отдельной комнаты, закрывающейся на ключ, например, личного кабинета).

Как поставить скрытые петли на дверь:

• сделайте разметку под петли и углубление под них фрезером;

• прорубите углубление при помощи стамески;

• вставьте больший элемент в короб, а меньший в дверь, после чего закрепите саморезами;

• соедините детали и скрепите специальным винтом.

Изображение с сайта repaireasily.ru

Как смонтировать торцевые петли?

Такие петли, что указано в названии, монтируются в торцы полотна. Их универсальность позволяет установку как при правосторонней двери

, так и на левосторонней.

Изображение с сайта dverka.in.ua

• Перед началом установки разместите дверь в горизонтальном положении.

• Для корректного открывания стоит срезать площадку под установку петли.

• Верхней петлей является та, где в эксцентрике есть резьба.

• Смонтируйте дверные части.

• Прикрутите болтами верхнюю часть устройства на коробке и отметьте место для монтажа нижней, после чего просверлите отверстия под болты.

• Соберите нижнюю петлю и установите дверь на верхнюю.

• Прикрутите нижнюю часть устройства к коробке.

Стопорные гайки следует вкручивать в фурнитуру только после того, как она отрегулирована.

Для полного понимания процесса можете посмотреть видео об установке петель на межкомнатные двери.

Правильная установка

Монтаж петель, в зависимости от конструктивных особенностей, имеет свои правила. Своеобразием отличаются ввернутые изделия, которые отличаются не только формой, но и крепежом.

Особенности правильной врезки

Работа с резными петлями наиболее сложный процесс.
Такая работа имеет следующие нюансы: ­

• петли утапливаются точно на толщину металла; ­
• применяя шуруповерт, в древесине делаются отверстия для крепления петель; ­
• используя шуруповерт, в отмеченные места вставляются шурупы; ­
• вставляется дверь и такая же процедура проводится повторно с коробкой.

Необходимо с помощью строительного уровня постоянно следить за точностью установки двери.

Работа с накладными петлями

Процесс не отличается сложностью. Петли прикладываются и закрепляются на поверхности. Одним из вариантов является установка петель-бабочек:

1. Первоначально также ведется отступ от верхнего торца коробки на 200-250 мм, прикладываются петли и на поверхности чертится их контур.
2. С помощью тонкого и острого инструмента делаются отверстия.
3. В эти отверстия закручиваются шурупы.
4. Внутрь коробки вставляется дверное полотно. С помощью уровня дверь выставляется и расклинивается.
5. Отмечаются места крепления.
6. Сначала закрепляется верхняя петля. Для недопущения перекоса дверь подпирается.
7. После проверки ее вертикальности намечаются точки ввинчивания саморезов.
8. Крепится нижняя петля.
9. Дверь установлена.

Монтаж ввертных петель

Это простая работа, доступная даже начинающему специалисту.

Монтаж состоит их нескольких пунктов:

1. С помощью шаблона сверлятся в коробке и двери отверстия.
2. Петли ставятся на свои места.
3. Устанавливается дверь при помощи нанизывания одной части петли на другую.

После окончания монтажа идет смазка подвижных соединений.

Особенности установки петель на металлические двери

Перед работой готовятся инструменты: ­

• болгарка с кругом; ­
• маркер; ­
• металлические пластины, толщиной 3 мм; ­
• сварочный аппарат; ­
• электроды.

Порядок работы:

1. Устанавливаются двери и формируется по периметру зазор. Для этого используются металлические платины.
2. Ставятся отметки с отступом от края 200-250 м.
3. Точечная приварка петель проводится с использованием сварочного аппарата. Предварительно двери проверяются на отсутствие перекоса.
4. Ведется проверка работы двери. Если все нормально, то накладывается полный сварной шов.
5. Убирается шлак. Для этого используется болгарка.
6. Ставится на свое место подшипник и винт для регулировки. Во время монтажа они снимаются, чтобы не испортились из-за сильного нагрева.
7. С наружной поверхности идет покраска двери и петель.

При установке дверей важно правильно выбрать петли. Если опыт позволяет, то лучше применять врезной вариант, как наиболее надежный. При отсутствии необходимого навыка можно провести монтаж накладных петель. Работы не отличаются сложностью, а эксплуатироваться такая конструкция будет длительное время.

Регулировка

Регулировка классической карточной фурнитуры производится при помощи специального винта; современные типы располагают шестигранным болтом, подтягивающим конструкцию.

Скрытые изделия регулируются немного иначе. Их корректировка производится только в открытом положении, но она довольно гибка — три направления изменения. Установка петель на двери своими

руками — довольно непростое занятие, но при должном терпении, аккуратности и выверенном глазомере вы сможете справиться с этой задачей и получить корректно работающую конструкцию без проблем.

Несколько слов о «бабочках»

Если вы решили остановиться на самом простом в установке варианте петель, приобретать их желательно в специализированных магазинах. При покупке убедитесь, что стороны конструкции складываются правильно, в противном случае при установке образуются неровности, и дверь будет плохо прилегать или начнёт пружинить.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как сделать гипсокартонную перегородку с дверью своими руками

Межкомнатные двери по своим характеристикам должны подходить под установку на них накладных петель-бабочек. Монтаж этого типа навесов производится только на предназначенные для этих целей места дверного полотна, подходящие для закручивания саморезов.

В связи с накладным методом установки и свойствами конструкции навесы «бабочки» предназначены преимущественно для лёгких межкомнатных дверей. Благодаря своей эстетичной форме, чистой установке, которая проходит без нарушения декоративной отделки дверного полотна, отлично подходят для навешивания современных дверей с оригинальным дизайном.

Как установить дверные петли на дверные проемы

Покупка дверных заготовок для вашего дома дает вам больше возможностей для дизайна, чем покупка навесных дверей. Вы часто найдете больше плоских дверей в наличии, и, возможно, даже сможете подобрать старинную дверь для повторного использования в своем доме. Но если дверь не имеет петель, следует ли устанавливать петли заподлицо? Или куда они денутся?

Процесс установки дверных петель на дверные заготовки и их опускания заподлицо — это процесс, называемый пазованием.Это позволяет двери правильно открываться и закрываться.

Основы установки дверных петель на заготовки

Дверная петля устанавливается так, чтобы одна половина петли находилась на дверной коробке, а другая половина — на стороне двери. Если дверь не навешивается на прикрепленную дверную коробку, это важный шаг к вывешиванию двери.

Дверная петля должна быть врезана в дверь так, чтобы верх петли был заподлицо с дверью. Если бы петля была закреплена на двери (или дверной коробке), дверь не могла бы закрываться.

При выполнении пазов помните, что петля должна быть ровной по всей поверхности. Если он неровный или установлен ниже уровня поверхности, дверь не закроется должным образом.

Врезка дверных петель с помощью молотка и зубила — традиционный метод, который широко используется и сегодня. Хотя это простой процесс, вам нужно действовать медленно и терпеливо, чтобы не порезать слишком глубоко и не расколоть другие части двери. Если у вас нет качественного стамески по дереву, купите его в местном магазине товаров для дома или в хозяйственном магазине.

Типы дверных петель

• Петли двери на шарикоподшипниках : Эти петли имеют запечатанные штифты, которые нельзя удалить. Эти петли легко качаются, служат годами и подходят для тяжелых дверей.
• Штифтовая дверная петля : У этих классических петель есть штифты, которые можно удалить, нажав на них вверх гвоздем и молотком. Штифтовые дверные петли хороши для межкомнатных дверей и особенно полезны, когда вы беретесь за домашний проект, который требует снятия двери.
• Пружинные дверные петли : Эти дверные петли с внутренними пружинами автоматически закрывают дверь. Петли на пружинах хороши как для гаражей, так и для задних дверей.

Кодексы, правила и разрешения

Расположение петель влияет на направление открывания двери. В некоторых случаях дверь должна открываться в сторону выхода. Уточните в своем строительном отделе требования к распашной двери.

Соображения безопасности

Всегда надевайте средства защиты глаз при работе с молотком, зубилом и напильником.Зубила острые, поэтому режьте их не по направлению вашего тела.

Петли, направляющие и фурнитура Архив

Регулировка направляющих тандемных ящиков Blum

Регулировка направляющих тандемных ящиков Blum для точной установки и работы

Аппаратные средства барристера

Интересное использование оборудования Barrister (не поставляется Conestoga)

Тандемная установка Blum — накладка и вставка.Особенности New Pilot Holes

В этом видео показана полная установка Blum Tandem для стандартных 18, 21 и 24 глубоких шкафов

Установка вытяжного лотка с нижним креплением — Шаг 1: Распаковка и инвентаризация

Шаг 1 установки нашего извлечения для мусора Hafele Moovit: распаковка содержимого

Установка вытяжного лотка с нижним креплением — Шаг 2: Установка основания

Установка подвижного основания в шкаф, в который будет вставляться скользящее тело / мусорный ролик

Установка вытяжного лотка с нижним креплением — Шаг 3. Отрегулируйте кронштейны крепления дверцы

Регулировка положения монтажного кронштейна двери в зависимости от накладки двери вашей кухни

Установка вытяжного лотка с нижним креплением — Шаг 4: Установка дверцы

Установка дверцы шкафа на ящик для мусора так, чтобы дверца совпадала с соседними дверцами шкафа

Установка вытяжного лотка с нижним креплением — Шаг 5: упаковка

Заключительные шаги по установке выталкивателя для мусора Hafele

Петли Ferrari

Установка скрытых петель для чашек Ferrari

Ручки и ручки: установка ручек и ручек на ящики

Установка ручек и ручек на фасады ящиков с помощью простого в изготовлении приспособления

Ручки и ручки: установка ручек и ручек на двери

Установка ручек и ручек с помощью простого в изготовлении приспособления

Подвесные двери на шкафчике Lazy Susan Pie Cut (BLS / WCP)

Установка дверей Lazy Susan с петлями Blum на 170 градусов

Основное направление петли

Направление петель на дверях шкафа

Установка двери шкафа на навесной шкаф

Навешивание дверцы шкафа на шкаф на примере накладки шкафа

Установка тандемных направляющих Blum в шкафы DEEP (глубина 27 и 30 дюймов)

Установка Blum Tandem Glides в глубокие шкафы, где задний кронштейн не работает

Установка внутренних петель: Часть 1 — Измерение кронштейнов

В этой серии видеороликов показано, как устанавливаются внутренние петли перед сборкой шкафа.

Установка внутренних петель: Часть 2 — Установка скоб

В этой серии видеороликов показано, как устанавливаются внутренние петли перед сборкой шкафа.

Установка внутренних петель: часть 3 — установка двери и регулировка

В этом видео показан последний этап установки внутренних петель: защелкивание двери на месте и ее регулировка

Установка внутренних петель: часть 4 — Установка устройства Soft Close

Установка механизма плавного закрывания вставки

Установка выдвижных лотков (POT)

Установка выдвижных лотков в базовый шкаф Conestoga с использованием тандемных направляющих Blum

Установка петель Soss для шкафа для разрезания пирогов (BLS / WCP)

Установка петель Soss на дверцы базового ленивого шкафа Susan

Монтаж петель на дверь

Монтаж петель для скрытых чашек Blum на дверце шкафа

Уловки с выдвижным лотком для шкафов DEEP (глубиной 27 и 30 дюймов)

Как установить ящики для ящиков в шкафы глубже 24 дюймов.

Выдвижной мусорный бак с боковым креплением — TCPS / TCPD

Боковое крепление Conestoga, мусорное ведро на шарикоподшипниках

Петля Soss Альтернатива для определенных стилей дверей

Петля Soss Альтернатива для дверей, которые не подходят для петель Soss

Выдвижная корзина для мусора с направляющими для нижней части Blum -TCPTS / TCPTD

Подмонтаж TCP Conestoga, извлечение мусора с мягким закрытием и демонстрация того, как его установить

1430, откройте для себя петлю Ceam для высококачественных межкомнатных дверей

В результате эволюции линейки STARS новая регулируемая модель 1430 выделяется в своем сегменте рынка своим минималистичным и элегантным дизайном, — вниманием к материалам и техническим деталям, разнообразием деталей отделки и всегда внимательный взгляд на все тенденции рынка.Всегда доступны 12 цветов, но для конкретного Контракта мы не ограничиваем воображение наших клиентов широким спектром индивидуальной отделки.

Скрытая петля 1430 добавит ценности дверям, в которые она будет установлена, еще больше обогатив качество вашей атмосферы.

Если говорить о универсальности , 1430 остается главным героем. Уменьшенные размеры позволяют быстро и безопасно устанавливать петли и двери на двери толщиной от 28 мм.Глубина всего 21 мм, симметрично как в раме, так и в панели, облегчает подготовку фрезерования и делает петлю пригодной для нескольких типов установки: независимо от того, используется ли у вас скрытый монтаж или с накладкой, неважно алюминиевые, деревянные или стальные косяки…. 1430 часто оказывается лучшим решением.

И последнее, но не менее важное: новые системы вращения, скольжения и регулировки создают внутреннее фрезерное пространство размером до 6 мм. предлагает всем установщикам спокойствие и безопасность при работе.Все эти технические характеристики в одном элегантном шарнире… вот почему мы называем 1430 самым универсальным решением на рынке.

В результате длительных технических и материальных исследований Ceam предлагает компактные, но в то же время прочные петли, гарантирующие европейский стандарт безопасности на более чем 200 000 рабочих циклов для дверей весом до 60 кг.

Посмотреть видео по установке и настройке.

Как установить скрытые петли шкафа европейского типа

Описание проекта

Стоимость

7 долларов за две петли.(Винты и монтажные пластины приобретаются отдельно.)

Расчетное время

30 минут на дверь

«Мы хотим установить дверцы шкафов со скрытыми петлями. Как мы это делаем?» — Джеффри Оденвальд, Чесапик, Вирджиния,

Краснодеревщик Стив Рока отвечает: Вешаете ли вы новые двери, как я делаю здесь для шкафа в прихожей, или меняете старые петли, установить скрытые или европейские петли — это мечта. В отличие от дверных петель или ножевых петель, которые часто используются в кухонных шкафах, их можно отрегулировать по трем осям с помощью отвертки, так что вы можете легко настроить дверцу по размеру.

Скрытые петли могут быть установлены в лицевую раму или в бескаркасные шкафы и на двери любого типа, включая полное перекрытие, частичное перекрытие или вставку, при условии, что толщина дверей не менее ½ дюйма. Петли, которые я использую, предназначены для безрамных шкафов со вставными дверцами.

Чтобы найти петлю, которая подойдет к вашему типу двери, обратитесь к онлайн-брошюрам производителя петель и по линии обслуживания клиентов. Затем, держа в руках правые петли, выполните указанные ниже действия, чтобы установить их.

Скрытые петли для шкафов, 9 ступеней

1.Отметьте дверь

Райан Беньи

• С помощью комбинированного квадрата наметьте линию на задней стороне двери, параллельную краю со стороны петель, и вставке ⅞ дюйма.
• Затем сделайте отметки на этой линии на расстоянии 3½ дюйма от верхнего и нижнего краев, как показано. Точка пересечения линий отмечает центр отверстия для чашки петли, части, которая входит в дверь.

2.Просверлить отверстия в чашке

Райан Беньи

• Чтобы просверлить отверстие под чашку с плоским дном, вам понадобится 35-миллиметровое сверло Форстнера. Отметьте линию глубины на ½ дюйма на стороне сверла, расположите ее в центральной точке и просверлите дверь, пока не коснетесь линии.
• Выдуйте стружку и установите чашку, чтобы убедиться, что фланцы петель касаются поверхности двери.
• Просверлите оставшиеся отверстия чашки.

3. Установите чашки петли

Райан Беньи

• Вдавите чашки петель в отверстия. Расположите угольник для стропил, как показано на рисунке, чтобы петля оставалась ровной.
• С помощью самоцентрирующегося сверла диаметром 7/64 дюйма просверлите направляющие отверстия через отверстия для винтов во фланцах с обеих сторон чашки, как показано. Вверните в эти отверстия шурупы для дерева ⅝ дюйма №6, чтобы закрепить каждую чашку.

4.Марка шкафа

Райан Беньи

• Установите дверь на место с равным зазором по периметру и измерьте зазор; 1/16 дюйма является стандартным.
• Снимите дверцу и с помощью комбинированного квадрата отметьте вертикальную линию на боковой панели шкафа на расстоянии 2¼ дюйма от переднего края.
• Затем проведите горизонтальную линию, как показано, на расстоянии 3½ дюйма (плюс зазор) сверху и снизу отверстия.

5. Установите монтажную пластину

Райан Беньи

• Снимите монтажную пластину с петли. Совместите три отверстия для винтов с пересекающимися линиями разметки на боковой панели.
• Используя самоцентрирующееся сверло, просверлите пилотные отверстия через отверстия в пластине, затем прикрепите пластину винтами inch дюйма №6, как показано.
• Сделайте то же самое для каждой петли.

6.Установить дверь

Райан Беньи

• Удерживая дверцу в открытом положении, зацепите петли за их монтажные пластины, как показано.
• Нажмите на стержни, чтобы они зафиксировались на пластинах. Теперь закройте дверь и проверьте откос.

7. Отрегулируйте из стороны в сторону

Шаг 7.

С петлей Blumotion Clip-top все, что вам нужно для точной настройки положения дверцы шкафа, — это отвертка Pozidriv №2.(Крестообразная головка №2 может повредить винты петли.)

• Проблема: Неровный или недостаточный зазор между соседними дверьми, либо дверь не совмещена с рамой шкафа.
• Решение: Поверните передний винт по часовой стрелке, чтобы придвинуть край петли двери ближе к стороне шкафа, против часовой стрелки, чтобы отвести конец петли в сторону.

8. Отрегулируйте вверх и вниз

Шаг 8

• Проблема: Верх и низ двери не совпадают по горизонтали с соседней дверью или краем шкафа.
• Решение: Поверните средний винт по часовой стрелке, чтобы сдвинуть дверцу вверх, против часовой стрелки, чтобы сдвинуть ее вниз.

9. Вход и выход

Шаг 9

• Проблема: Дверь распахивается или не закрывается заподлицо с отверстием шкафа.
• Решение: Поверните задний винт по часовой стрелке, чтобы потянуть край петли двери к шкафу, против часовой стрелки, чтобы отодвинуть край петли от шкафа.

---

Инструменты:

Общие проблемы с установкой дверей и способы их устранения

Смещенные нижние панели на стене

Самая распространенная проблема, вызванная перекосом или несоосностью нижних пластин, заключается в том, что вам просто не удается плотно прилегать к дверному ограничителю.Распространенный термин для этого — ваша дверь находится вне плоскости.

Есть несколько исправлений этой проблемы, большинство из которых выполняется методом проб и ошибок. Дверные косяки (со стороны петель и защелки) должны находиться в одной плоскости, чтобы она правильно закрывалась до упора. Допустим, дверь выходит со стороны верхней защелки (торчит сверху, за косяк).

Чтобы исправить это, вам нужно отодвинуть нижнюю часть противоположной стороны (сторону петель) в том же направлении, что и дверь.Это подтолкнет верх двери внутрь. С прикрепленными боковыми скобами петель с помощью деревянного бруска, расположенного снаружи (сторона, противоположная петлям), слегка постучите по двери в нужном направлении. Закройте дверцу и проверьте, подходит ли она до упора.

Вы также можете немного сдвинуть верх двери, прикрутив боковые скобы защелки к стене, слегка постучав по верхней части косяка с помощью бруска и молотка. Иногда вам нужно будет немного сдвинуть все 4 угла, чтобы все плотно прилегало.Обычно недостаточно, чтобы его нельзя было закрыть обрезком. Возможно, вам придется ослабить край гипсокартона, чтобы планка плотно прилегала к стене.

Другими словами, дверной косяк устанавливается вертикально, независимо от того, каковы стены. Обычно вы разделяете разницу на все 4 угла двери, чтобы одна часть дверного косяка не выступала за гипсокартон, а другая часть двери углублялась в гипсокартон. Когда ваша облицовка, дверная коробка, применяется к проему, она скроет любые неровности.

Другие проблемы могут возникнуть, если дверь установлена ​​не вертикально, так как дверь может постоянно открываться (или закрываться) или она может даже тянуться по полу, когда открывается широко. Поэтому всегда старайтесь по возможности вешать двери отвесно.

Самый простой способ визуализировать это — представить вашу дверь и косяк, лежащими плашмя на полу. Когда все 4 угла лежат в одной плоскости или ровно друг с другом, дверь плотно прилегает до упора.Если вы поднимете один из углов над полом, это изменит посадку двери до упора. Итак, представьте, что вам нужно установить дверь в проем так, чтобы все 4 угла были на одной плоскости или на одной плоскости друг с другом.

Дверные петли для дверной фурнитуры

Дверные петли для дверной фурнитуры | Emtek Products, Inc. ИЗУЧИТЕ НАШ НОВЫЙ ПРОДУКТ LOOKBOOK ЗДЕСЬ

Сортировать по: Размер петли 3-1 / 2 «x 3-1 / 2» 4 «x 4» 4-1 / 2 «x 4-1 / 2» 5 «x 5»

Сортировать по: Угол петли Углы радиусом 1/4 дюйма Углы радиусом 5/8 дюйма Квадратные углы

Сортировать по: Функция шарнира Жилой подшипник скольженияПодшипник скольжения для тяжелых условий эксплуатацииШарикоподшипник для тяжелых условий эксплуатацииПружинные петли

Выберите дверные петли из множества стилей и отделок, чтобы они соответствовали остальной дверной фурнитуре.Все дверные петли продаются парами и поставляются с винтами в комплекте.

3-1 / 2 «x 3-1 / 2»
Углы с радиусом 1/4 «
Шарикоподшипник для тяжелых условий эксплуатации, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Квадратные уголки
Пружинные петли, сталь с гальваническим покрытием
3-1 / 2 «x 3-1 / 2», квадратные углы
Петли для тяжелых условий эксплуатации с квадратным стволом
Твердая латунь — 0.Толщина 125 дюймов
3-1 / 2 «x 3-1 / 2», квадратные углы
Петли для тяжелых условий эксплуатации с квадратным стволом
Твердая латунь — толщина 0,180 дюйма
3-1 / 2 «x 3-1 / 2»
Углы с радиусом 1/4 «
Подшипник скольжения для тяжелых условий эксплуатации, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Углы с радиусом 1/4 «
Подшипник скольжения для жилых помещений, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Радиус углов 5/8 «
Шарикоподшипник для тяжелых условий эксплуатации, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Радиус углов 5/8 «
Подшипник скольжения для тяжелых условий эксплуатации, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Углы радиуса 5/8 «
Подшипник скольжения для жилых помещений, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Квадратные уголки
Шарикоподшипник для тяжелых условий эксплуатации, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Квадратные уголки
Подшипник скольжения для тяжелых условий эксплуатации, нержавеющая сталь
3-1 / 2 «x 3-1 / 2»
Квадратные углы
Подшипник скольжения для жилых помещений, нержавеющая сталь
Радиус угла 4 «x 4», 1/4 «Шарикоподшипник
для тяжелых условий эксплуатации, нержавеющая сталь
4 «x 4», радиусные углы 1/4 «
Подшипник скольжения для тяжелых условий эксплуатации, нержавеющая сталь
4 «x 4», радиусные углы 1/4 «
Подшипник скольжения для жилых помещений, нержавеющая сталь
4 «x 4», радиусные углы 5/8 «
Шарикоподшипник для тяжелых условий эксплуатации, нержавеющая сталь

Как установить и установить стыковые петли

Изучите технику Garrett Hack по установке стыковых петель, которая выдержит испытание временем.

Установка стыковых петель

Изучите проверенную временем методику установки, пожалуй, самого популярного типа петель, от редактора Fine Woodworking Гаррета Хака.

Когда дело доходит до поиска шарнира, который обеспечивает долговечность, чистый внешний вид и простую установку, Garrett Hack считает, что «шарниры с торцевым выступом не превзойдут». В то время как каталоги по деревообработке предлагают широкий выбор стилей, отделок и размеров, когда дело доходит до изысканной мебели, Hack выбирает высококачественные латунные петли.Недорогие петли изготавливаются путем прижатия тонкого листа металла вокруг пальца, чтобы сформировать поворотный кулак, что приводит к неаккуратному шарнирному действию. Экструдированные петли более высокого класса намного плотнее, поскольку шарнир соединяется вместе, а затем просверливается за один раз для более точной посадки петли. И хотя сталь, безусловно, прочнее, латунная фурнитура обычно лучше смотрится на красивой мебели, со временем образуя приятную патину.

Расположение врезного отверстия стыковой петли

Используйте разметочные щупы и маркировочный нож для точных линий разметки.Для большей точности снимайте все свои настройки прямо с петли.

1) Выложить по ширине

	Установите первый калибр для ширины петли. Установите его примерно на 1/32 дюйма. не доходя до центральной линии шарнирного сустава. Линии светлого карандаша в конце паза указывают, где следует останавливать обрезку маркировочного калибра.
	При нанесении меток установите ширину паза немного меньше ширины створки по центру стержня петли, чтобы стержень и кулак немного выступали. Иногда я сначала прорезаю корпус или раму, прежде чем они приклеиваются, а потом переношу их на дверь. Легче работать с незакрепленными корпусами на скамейке, чем с большим шкафом. Однако шкаф, изображенный здесь, небольшой, поэтому я сначала прорезал дверь.

2) Выложить глубину

Установите второй измеритель глубины паза. Если створки петли сужаются, убедитесь, что калибр установлен в самом толстом месте.

Делая отметки, помните, что цель состоит в том, чтобы получить очень тонкие линии; При сильных надрезах паз будет менее точным. Чтобы более четко видеть следы от ножа, заострите карандаш до очень тонкой точки и проведите им по нанесенным линиям. Для ситуаций, подобных показанной здесь, когда вы наносите маркировку так близко к краю ложи, гораздо проще использовать специальный маркер меньшего размера, предназначенный для более тонкой работы.

3) Выложите длину

Снова используйте сам шарнир, чтобы установить длину паза. Удерживая петлю на месте, прорежьте отметки в углу дверной рамы. Затем проведите эти линии квадратом через паз.

После разметки ширины и глубины с помощью разметочных щупов положите петлю на место и сделайте точные отметки на обоих концах. Для таких петель небольшого шкафа самый безопасный способ разложить концы паза — это удлинить эти отметки квадратом. Для больших петель, например, используемых в проходных дверях, лучше использовать саму петлю, чтобы разложить концы паза.Только будьте осторожны, чтобы петля не соскользнула во время маркировки.

---

Врезка стыкового врезного петли

Ручным или машинным способом, идея состоит в том, чтобы очистить основную часть паза, не касаясь линий разметки.

1) Выбросить отходы

	Обрубить зубилом. Используя стамеску, сделайте серию надрезов в одном направлении, затем удалите небольшие куски дерева, распилив их в другом направлении.
	Или развести. Установите битовую глубину для самой тонкой части петли и не допускайте попадания линий разметки. Для тонких дверей вы можете закрепить дополнительную доску, чтобы поддержать основание маршрутизатора.

2) Точная настройка паза

Завершите паз острым зубилом. Нарезайте и сокращайте постепенно, пока не дойдете до линий разметки и не получите подходящего размера. Сохраните самые широкие стамески для окончательных разрезов. Чтобы защитить пальцы и предотвратить выброс на противоположной стороне двери, обратите внимание на то, как Хак использует небольшой кусок лома для подкладки ложи.

---

Отметить место стыковой петли на корпусе

Врезка пазов в тушке осуществляется точно так же, как и в дверной рейке. Ключ к этому шагу заключается в правильном переносе местоположения дверных петель.

1) Прикрепите петли к двери

	Метка для центрального винта. Слегка сместите это место к задней части паза. Это приводит к тому, что створка петли плотно прижимается к задней стенке паза.
	Привод одним стальным винтом. Это оставляет два отверстия неиспользованными, чтобы петля могла быть отрегулирована внутрь или наружу позже. Используйте стальной винт, чтобы не повредить более мягкие латунные.

2) Отметьте корпус

Перенесите петли в корпус. Обрезка пазов в туше точно такая же, как и в дверной рейке. Чтобы переместить петли из дверцы, сдвиньте или заклиньте дверцу так, чтобы петля была полностью открыта, и сделайте тонкие линии ножа вдоль верхней и нижней части сустава. Быстрый совет: Запасная петля того же размера позволяет легко проверить установку врезки и отметить места для винтов. В противном случае придется снимать петлю с двери.

Установка двери и проверка посадки Типичная проблема заключается в том, что зазор вдоль линии петли слишком большой или неровный.Решение состоит в том, чтобы сделать паз в одном или обоих листах петли немного глубже. Конечно, может случиться и обратное. Иногда вам нужно поднять или снять петлю. Обрежьте стыковочные пазы и прикрепите дверь. Используйте те же методы, которые вы использовали для дверных пазов, и продолжайте использовать только один стальной винт на этом этапе. Проверьте посадку двери. При необходимости снимите дверцу и выровняйте ее по размеру.

Чтобы получить дополнительные советы по созданию массивных дверей для вашей мебели, обязательно ознакомьтесь с бесплатной загрузкой Энди Рэя «Строительство дверей и ящиков».

Краткие советы по окончательной регулировке стыкового шарнира

	Отрегулируйте зенковки. Одним из последних шагов при установке петель является установка винтов. Каждая петля просверливается и утоплена под винт определенного размера, который часто упоминается в описании каталога. Если зенковки недостаточно глубокие, головки винтов будут слегка выступать за петлю. Это может привести к заеданию петли и давлению на винты.При необходимости углубите зенковки так, чтобы головки оказались чуть ниже поверхности листа.
	Выполните точную регулировку — установите регулировочные шайбы. Если вы пропилили слишком глубоко, вам нужно отодвинуть петлю наружу, обрезав карту, чтобы она уместилась в нижней части паза.
	Выполните точную регулировку — снимите регулировочные шайбы. Если вы прорезали слишком широкий паз, вам нужно переместить петлю к передней части корпуса.Отрежьте полоску длинноволокнистой древесины, чтобы заполнить зазор в задней части паза. Приклейте его и выровняйте для невидимого ремонта. Петли бабочки для межкомнатных дверей установка видео: Как установить петли бабочка на межкомнатные двери: 9 видео Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Scroll to top
