Арматура плиты перекрытия, армирование: материалы, схема, чертеж
Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.
Виды перекрытий
Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.
По типу конструкции бывают:
- Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)
- Монолитное перекрытие, армирование которого осуществляется непосредственно на месте
По назначению плиты бывают:
1. Цокольные – отделяют стены подвала от нижних этажей
2. Межэтажные – разграничивают этажи
3. Чердачные – размежёвывают жилые помещения и подкровельное пространство
Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.
По форме и количеству пустот плита может быть:
- Многопустотной – с продольными круглыми полостями
- Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
- Ребристой – сложный профиль с особыми характеристиками
Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.
Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.
Преимущества и недостатки сплошного армированного перекрытия
Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.
Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.
Основные преимущества армирования монолитных плит перекрытия:
- Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
- Сооружение пола любого размера, конфигурации – ограничений нет
- Отсутствие стыков и швов
- Выполнение всех монтажных и других работ на объекте
- Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
- Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
- Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
- Равномерное распределение больших нагрузок на фундамент
- Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
- Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
- Высокая огнестойкость
Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.
Расчет толщины плиты и количества рядов арматуры
До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.
Толщина перекрытия
Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.
Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т. д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.
Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.
Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.
Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.
Армирующая сетка
В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.
Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:
Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.
Стыки прутков
Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т. д.
Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.
Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.
Монтаж сетки
Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.
Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.
Обвязка и отверстия под вытяжки и лестницы
Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.
Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.
Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.
Чертежи и схемы армирования монолитной плиты перекрытия
Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.
Этапы составления чертежа:
- Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
- Фиксирование на схеме всех отверстий, которые не планируется заливать
- Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
- Определение размера ячеек, мест установки продольного крайнего прута до края заливки
- Расчет габаритов профлиста для нижней плоскости плиты
- Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
- Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону.
Просчет нужного диаметра для обустройства нижнего и верхнего слоев
- Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
- Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
- В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.
Конструктивные особенности
Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.
Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.
В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.
Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.
Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.
Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.
Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.
Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.
Инструкция по армированию перекрытия
Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.
В работе пригодятся:
- Для опалубки – влагостойкая фанера либо доски
- Для перевязки – отожженная проволока и специальный инструмент
- Оснастка для гибки заготовок из арматуры
- Специальные кусачки или болгарка для резки прутьев
- Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т.д.
Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.
Краткий алгоритм работы:
- Нарезка заготовок из арматуры, связка первого слоя сетки
- Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
- Привязка сетки второго слоя, монтаж на объекте
- Заливка бетоном
Порядок армирования и заливки
Устройство опалубки
Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.
После сбора опалубки ее проверяют нивелиром.
Монтаж арматуры
Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.
Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.
Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

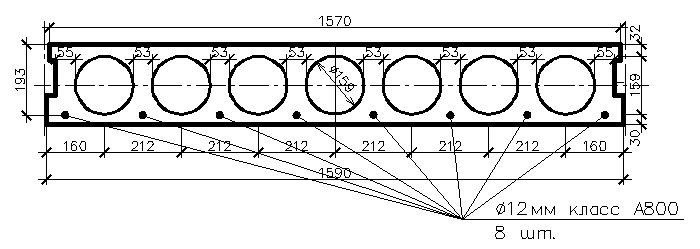

Армирование пустотной плиты перекрытия: пошаговая инструкция
Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.
Преимущества армирования:
- Возможность выполнения ровных и прочных поверхностей
- Длительный срок эксплуатации
- Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
- Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
- Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
- Прекрасные показатели огнестойкости
- Цена вопроса – примерно равна стоимости готовой железобетонной плиты
Что представляет собой армирование плит
В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.
Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.
Советы по армированию:
- Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
- Элементы укладываются в два слоя.
- Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
- Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра.
Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
- Опалубку делают из влагостойкой фанеры или досок.
Как правильно армировать плиты своими руками:
- Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
- Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича.
После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
- Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
- Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
- Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
- Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
- Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
- В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.
Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.
пример, чертежи, правила и частые ошибки
Содержание статьи
Использование технологий армирования для монолитных плит перекрытий в малоэтажном жилищном строительстве – обязательное условие. Бетон и металл в монолитных конструкциях взаимно дополняют друг друга. Бетон защищает арматурные стержни и обеспечивает прочную поверхность перекрытия. Арматура принимает конструктивные нагрузки и защищает бетонный слой от разрушения.
В итоге строение получает прочное и долговечное перекрытие. Для усиления его прочности и устойчивости, помимо опорной арматуры в конструкции предусмотрен венец, соединяющий устраиваемый каркас с концами арматуры стен, колонн, балок, пилонов.
В армировании применяются металлические пруты диаметром 6-25 мм из гладкой (АI) или ребристой (АIII) стали. Конкретные параметры указываются в чертежах, схемах и спецификациях армирования.
Принцип работы арматуры в перекрытии
Монолитные конструкции наиболее часто применяются в устройстве различного рода балок. Перекрытие – это та же балка, но более широкая и тонкая. Расчёт такой конструкции осуществляется в сечении по заданному пролёту. Верхняя часть плиты в пролёте сжимается. Нижняя часть растягивается. Воспринимающий нагрузку нижний армирующий стержень не позволяет плите разрушиться. Над опорами всё работает наоборот. Если опирание плиты на опоры не защемляется, то растяжение над ней незначительное.
Задача проектировщиков и исполнителей армирования плиты перекрытия: вовлечение в работу большей части конструкции для обеспечения противодействия малейшей деформации. Это общий упрощённый принцип работы армокаркаса в монолитном перекрытии. Иногда простого понимания этого принципа достаточно для качественного изготовления каркаса перекрытия в небольшом частном доме.
Пошаговая инструкция
Подготовка
Начальный этап – осмотр арматуры перед приобретением. Обычно она уложена в пачки с товарными бирками. На них указывается марка, вес и диаметр, номер партии, плавка и другие данные. В случае, когда материал приобретается без наличия проекта, нужное количество металла приобретается по весу из расчёта 80-100 кг на кубический метр монолитного перекрытия.
В процессе работы обязательно будут отходы, останутся обрезки, поэтому материал приобретается с запасом примерно в 10%. Если по каким-то соображениям планируется использовать арматуры больше указанной нормы, то это предполагает избыточность, нерациональность армирования плиты.
Стержни должны быть ровными, без явных изломов и замятий, без выраженных проявлений ржавчины в виде «хлопьев», небольшой налет ржавчины допустим.
В состав каркаса входят продольные и поперечные стержни, изделия специального назначения. Наиболее эффективно арматура работает при оптимальном расположении верхней и нижней сетки каркаса, — они должны находиться в толще бетона максимально близко соответственно к верху и низу конструкции. Иначе: армокаркас должен плотно обжиматься бетоном, имея достаточный внешний защитный бетонный слой. Контроль толщины защиты снизу и сбоку бетонного слоя обеспечивается монтажом типовых пластиковых фиксаторов.
Они изготавливаются в различных вариантах по назначению, например, для установки на основание из песка и щебня или для фиксации бетонного слоя по боковым поверхностям опалубки. Не стоит подкладывать под арматуру различные кирпичики или камешки, если имеется возможность применить недорогие изделия для фиксации.
Нужное расстояние между сетками обеспечивается установкой «лягушек», – самодельных изделий из 10 мм периодического профиля.
Укладка армокаркаса
К месту ведения работ подаётся уже нарезанная по размерам арматура. Установка армокаркаса в перекрытии производится примерно по следующей схеме:
- Раскладываются по кратчайшему расстоянию от одной опорной стены к другой все поперечные стержни. На них укладываются продольные стержни с шагом примерно 3 м, связываются все точки пересечения.
Получается как бы эскиз нижнего слоя.
- Далее устанавливаются все продольные стержни нижнего ряда с нужным либо проектным шагом. Фиксация проволокой выполняется через каждые два пересечения. Необходимости связки в каждом узле нет, так как проволока не выполняет никаких иных функций в работе каркаса, кроме фиксации арматуры в заданном положении. Сварка не применяется по нескольким причинам: высокая температура ослабляет стержни и может повредить опалубку, а сам процесс трудоёмкий и длительный.
- Связывание прутов выполняется с помощью специальных крючков. Это простейшее приспособление используют не только самодеятельные строители, но и профессиональные монолитчики. Автоматические пистолеты для вязания используются только при больших объёмах работ. Кстати, применение различного рода приспособлений для шуруповёрта при связывании арматуры говорит не о продвинутости исполнителя работ, а, скорее, о его непрофессионализме.
- При недостаточной длине, стержни между собой соединяются с перехлёстом, длина которого должна быть в диапазоне от 30 до 40 диаметров стержня, выполняется не менее трёх узлов вязки.
Перехлесты в соседних рядах разносятся на разные стороны.
- После полного устройства нижней сетки устанавливаются «лягушки». Шаг монтажа рассчитывается под человека весом примерно 90 кг, — он должен передвигаться по сетке без её прогибов. Для работы без проекта применяется стандартное решение: шаг 80х80 см, при арматуре 12 мм и ячейке 20 см. Лягушки выставляются по единой линии.
«Лягушка»
- Направляющий стержень прокладывается по «лягушкам» как можно точнее над нижним арматурным стержнем.
- Между уложенными направляющими укладываются арматурные стержни без фиксации в количестве, равном числу соответствующих нижних стержней.
- Далее на нижнюю сетку укладываются дополнительные изделия в соответствии с проектом. Это могут быть выпуска, П-образки, арматура усиления проёмов, каналы коммуникаций, гильзы и другие элементы.
- На направляющие укладывают с фиксацией на всех пересечениях арматуру верхней сетки, — лучше, если пруты будут расположены точно над нижней арматурой.
- Затем крючками поднимаются уложенные без фиксации стержни, — и подвязываются к верхней арматуре через каждые два пересечения.
- На последнем этапе собранный каркас приподнимается с помощью монтажных ломиков, под него устанавливаются фиксаторы.
Технические сложности у исполнителей часто возникают при поднимании стержней, положенных без связки на нижнюю сетку. Для этой операции требуются определённые навыки. Затем из конструкции вычищается мусор, проводится контрольный замер защитных слоёв и других параметров. После чего каркас готов к приёму бетона.
Пример армирования плиты перекрытия дома 6 х 6 м
Толщина перекрытия из монолитного бетона рассчитывается из соотношения 1 к 30 по отношению к длине пролёта. Если величина пролёта превышает 6 м – расчёт нагрузок должны производить специалисты. Поэтому можно рассмотреть устройство армирования для дома с перекрытием 6 х 6 м, — для таких параметров можно воспользоваться стандартными решениями:
- Арматуру используем с периодическим профилем марок A-III, А400 или А500.
- Под пролётом понимается расстояние между стенами, на которые опирается перекрытие. Если она прямоугольная, то пролёт рассчитывается по короткой стороне.
- Укладываем нижний ряд арматуры вдоль пролёта, диаметр стержней 12 мм. Так как параметры дома 6 х 6 указываются по осям, — длина стержней составит 6 м каждый для кирпичного (каменного, монолитного) дома. Если стены выполнены из пористых блоков, то нахлёст армосетки на стены должен быть не менее 20 см. Рассчитываем по кирпичным стенам. Расстояние между параллельной арматурой для всех слоёв сетки – 20 см.
- Подкладываем под него фиксаторы-сухарики высотой 30 мм, обеспечивая нижний защитный бетонный слой.
- Следующий ряд – нижний поперечный, диаметр тот же.
- Связываем проволокой диаметром 0,8 — 1,4 мм по всем пересечениям.
- На нижнюю сетку устанавливаются разделители сеток. Их можно сделать самостоятельно из аналогичной арматуры. Шаг подставок также произвольный, — верхняя сетка не должна провисать при воздействии на неё веса человека. После окончательного монтажа каркаса можно будет добавить подставки при необходимости.
- На разделители укладывается верхняя поперечная арматура и связывается с ними.
- Далее — верхний слой арматуры вдоль пролёта. Диаметр стержней – 8 мм. Связывается на всех пересечениях.
- В торцах каркаса по каждому ряду устанавливаются П-образные изделия из арматуры, связывающие в единую конструкцию верх и низ каркаса.
Таким образом, на устройство армирования монолитного перекрытия понадобится:
- арматура диаметром 12 мм – 372 м;
- на верхнюю сетку – арматура 8 мм – 372 м;
- на изготовление разделителей сетки и П-образных элементов потребность арматуры 8 мм составляет примерно 10 % от общей длины всех стержней – 75 м.
Изготовить дополняющие элементы каркаса можно самостоятельно с помощью простейшего трубогиба, либо купить как готовые изделия. Пересчитать длину на вес можно по таблицам, а также при приобретении арматуры, она реализуется на вес. Усиление основной сетки для монолитной плиты 6 х 6 м , как правило, не требуется.

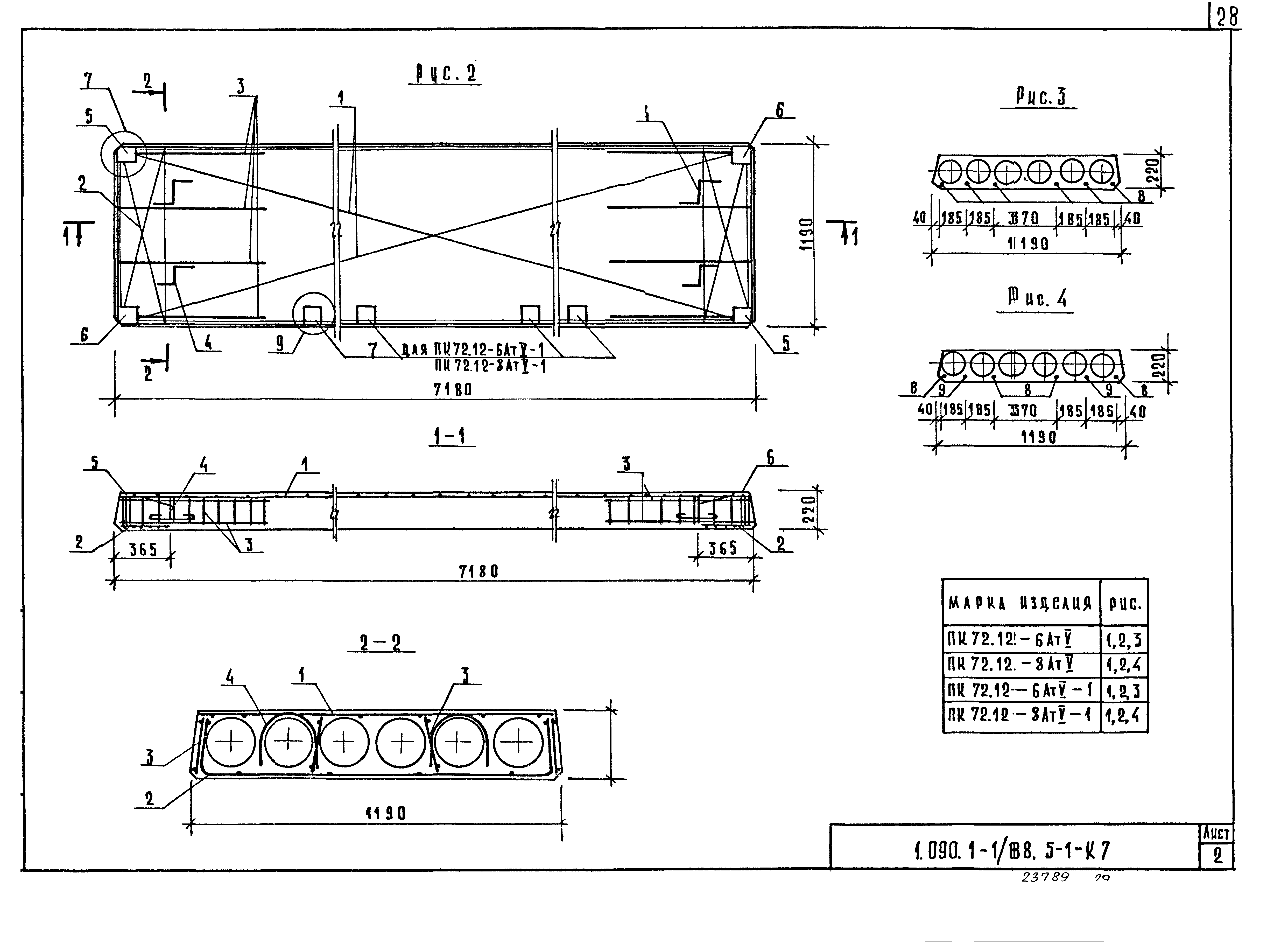

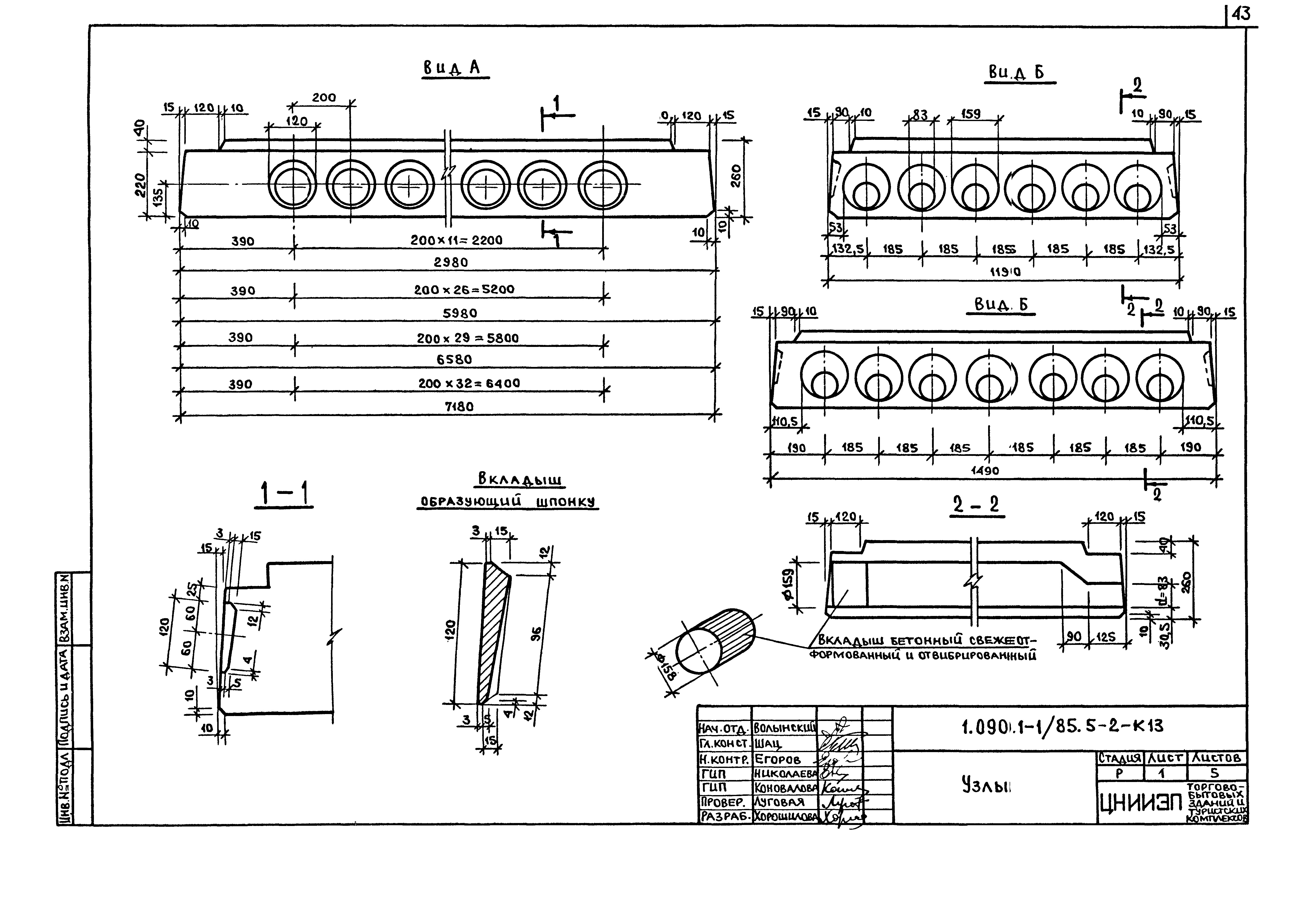

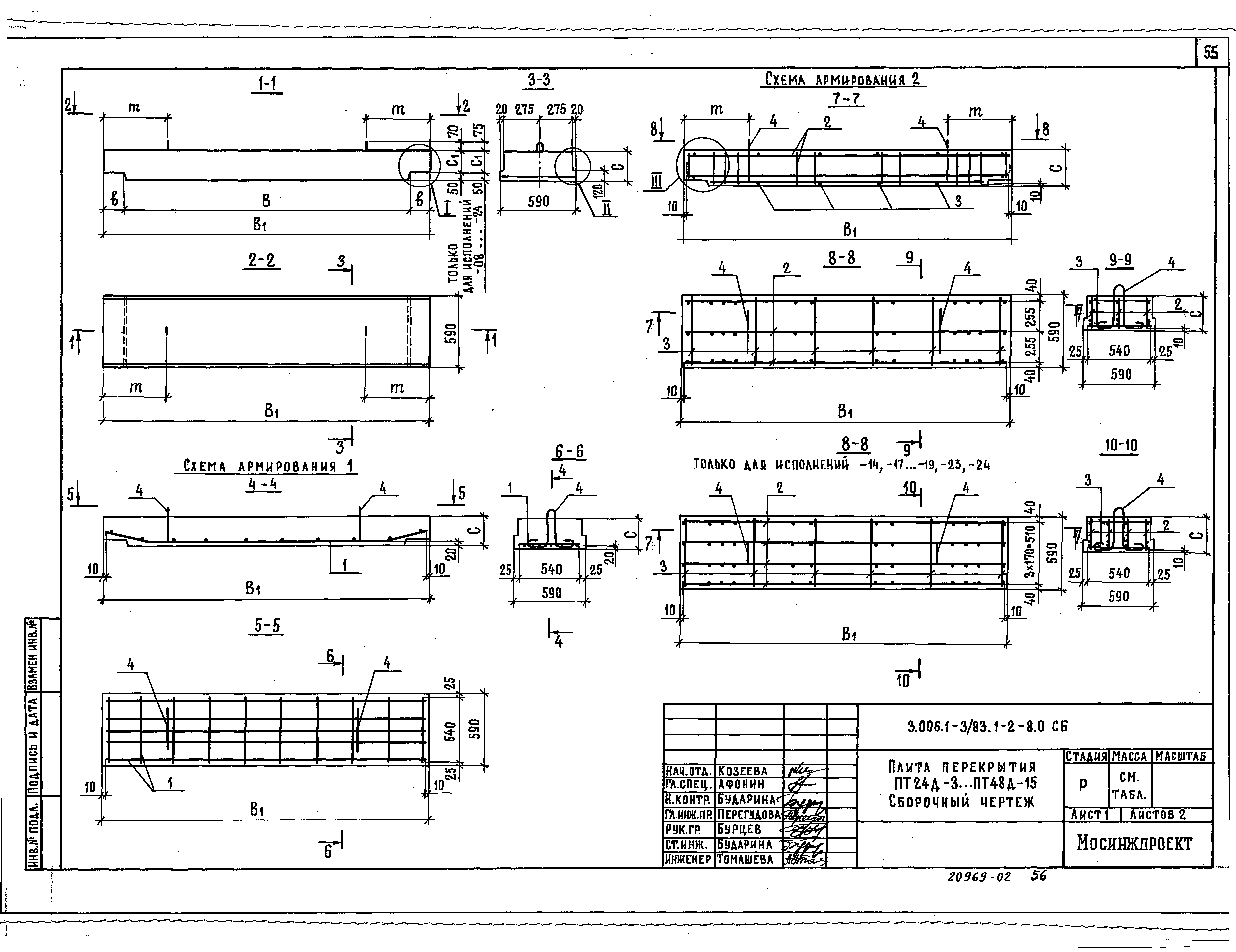

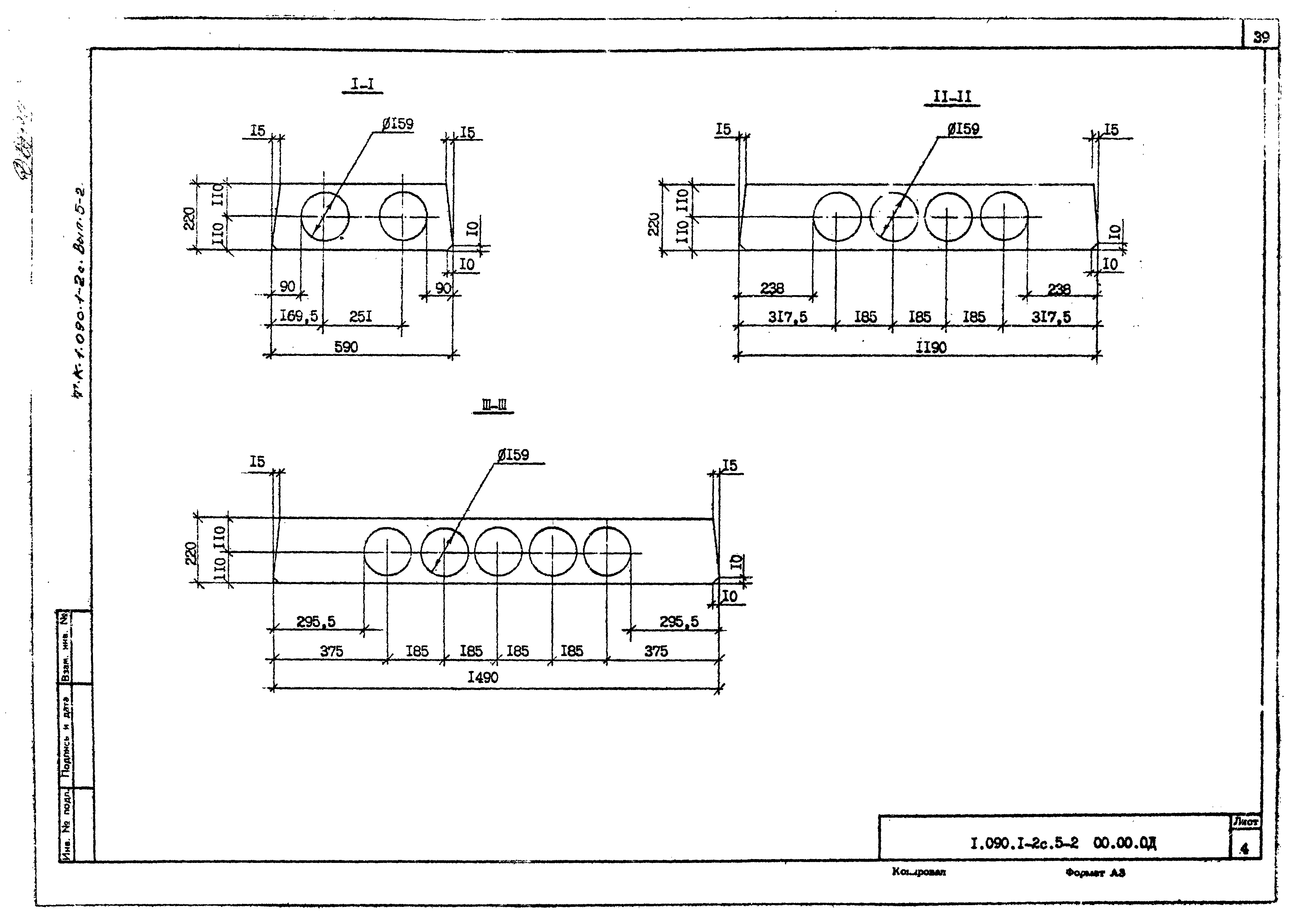

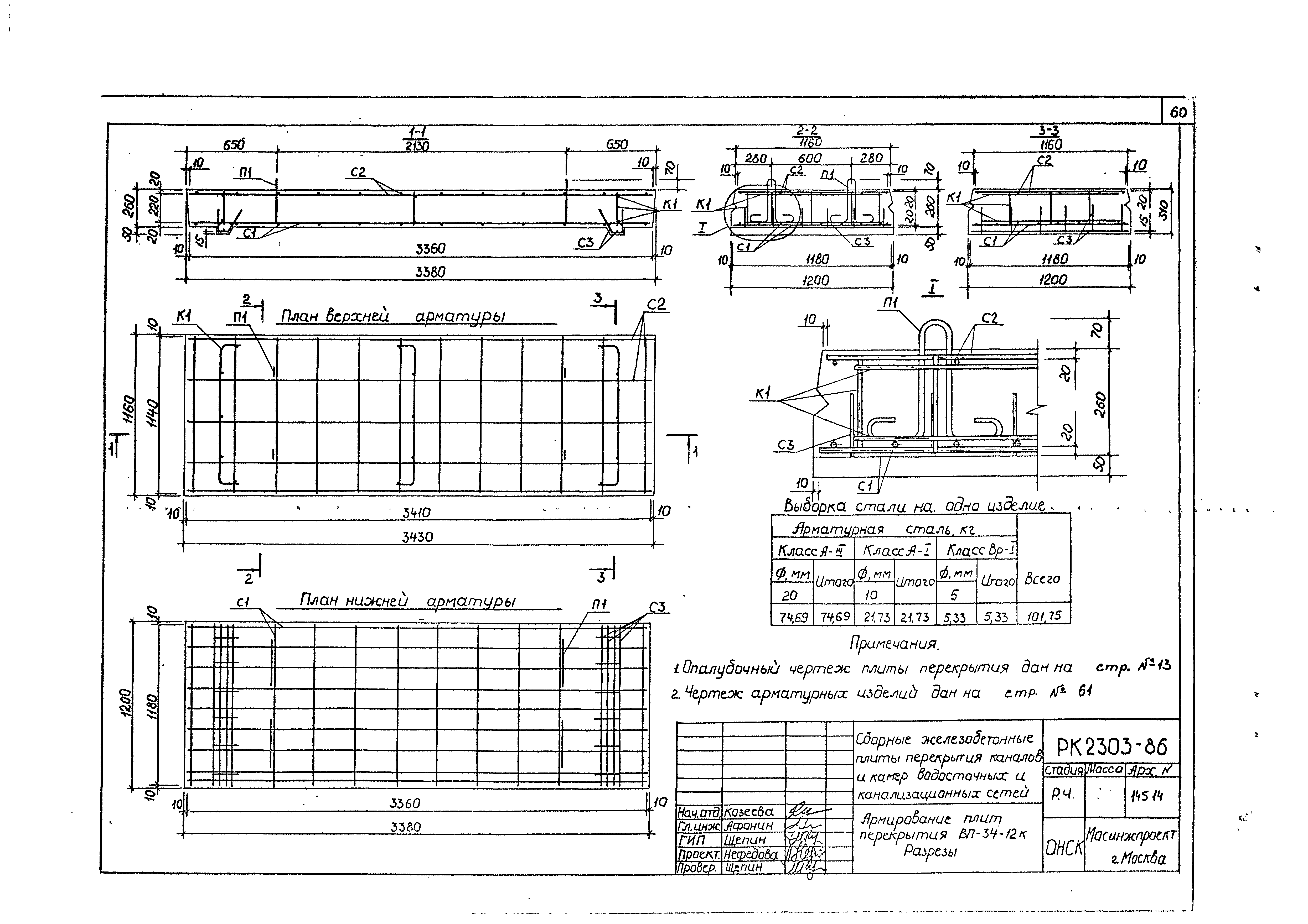

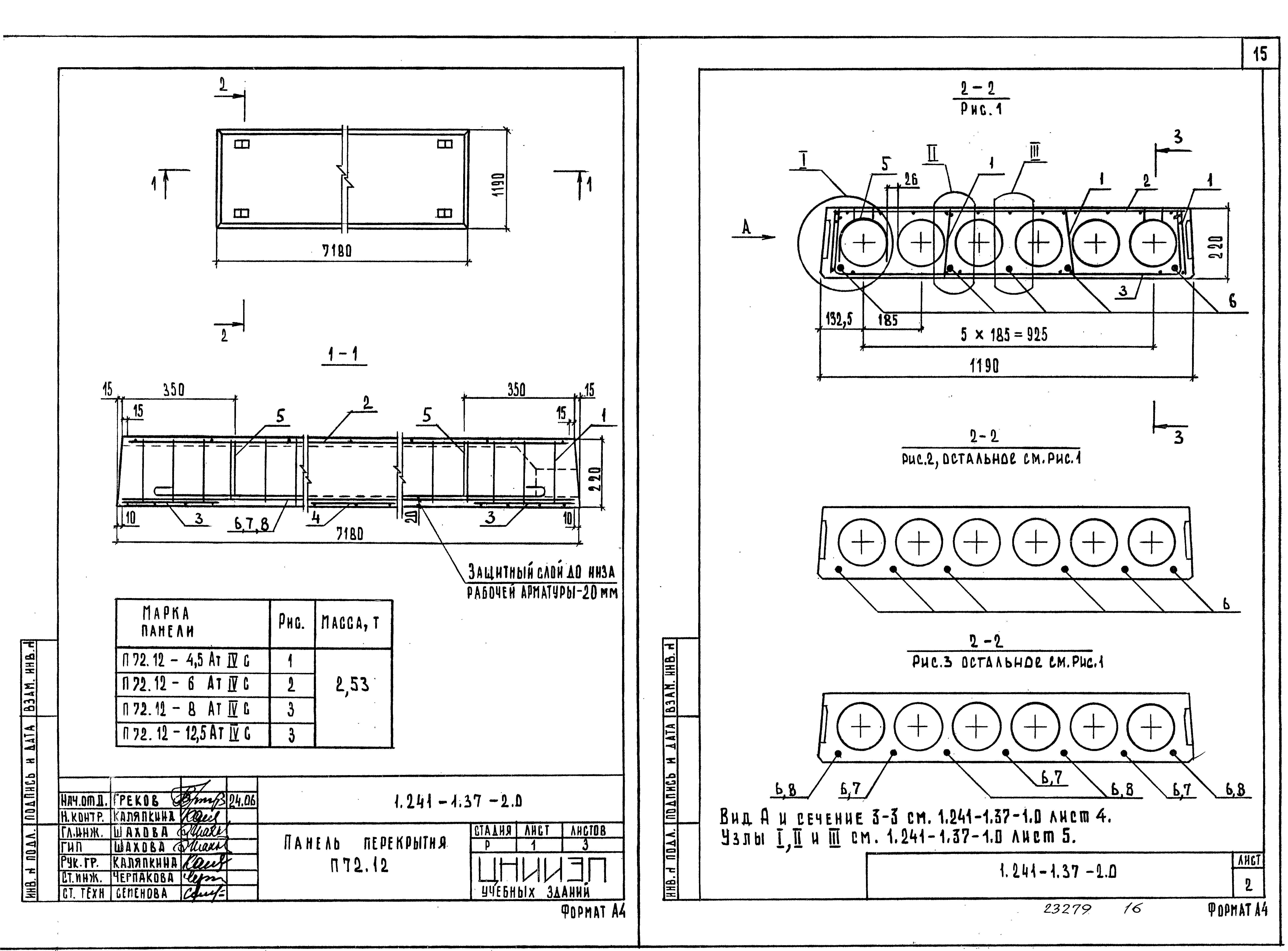

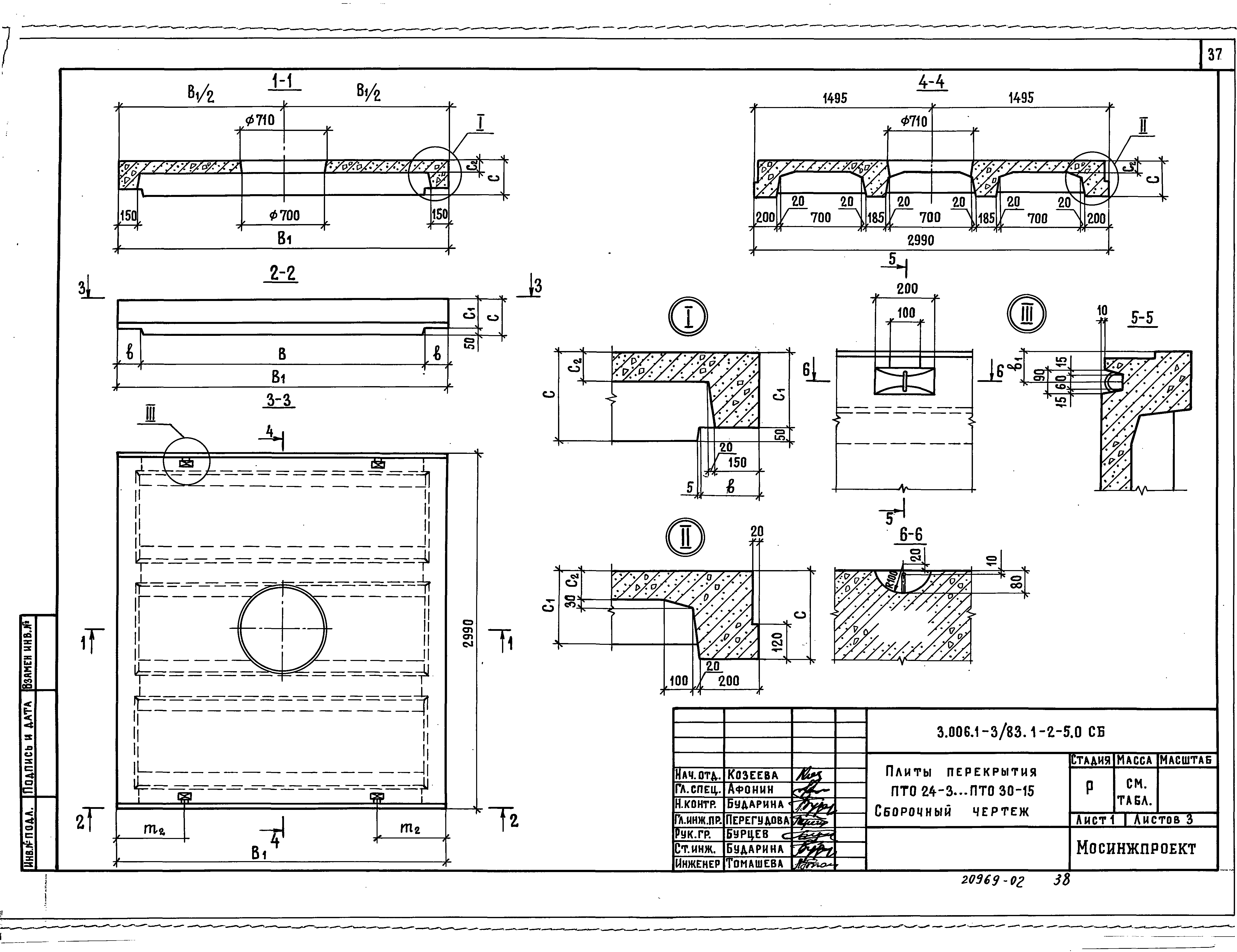

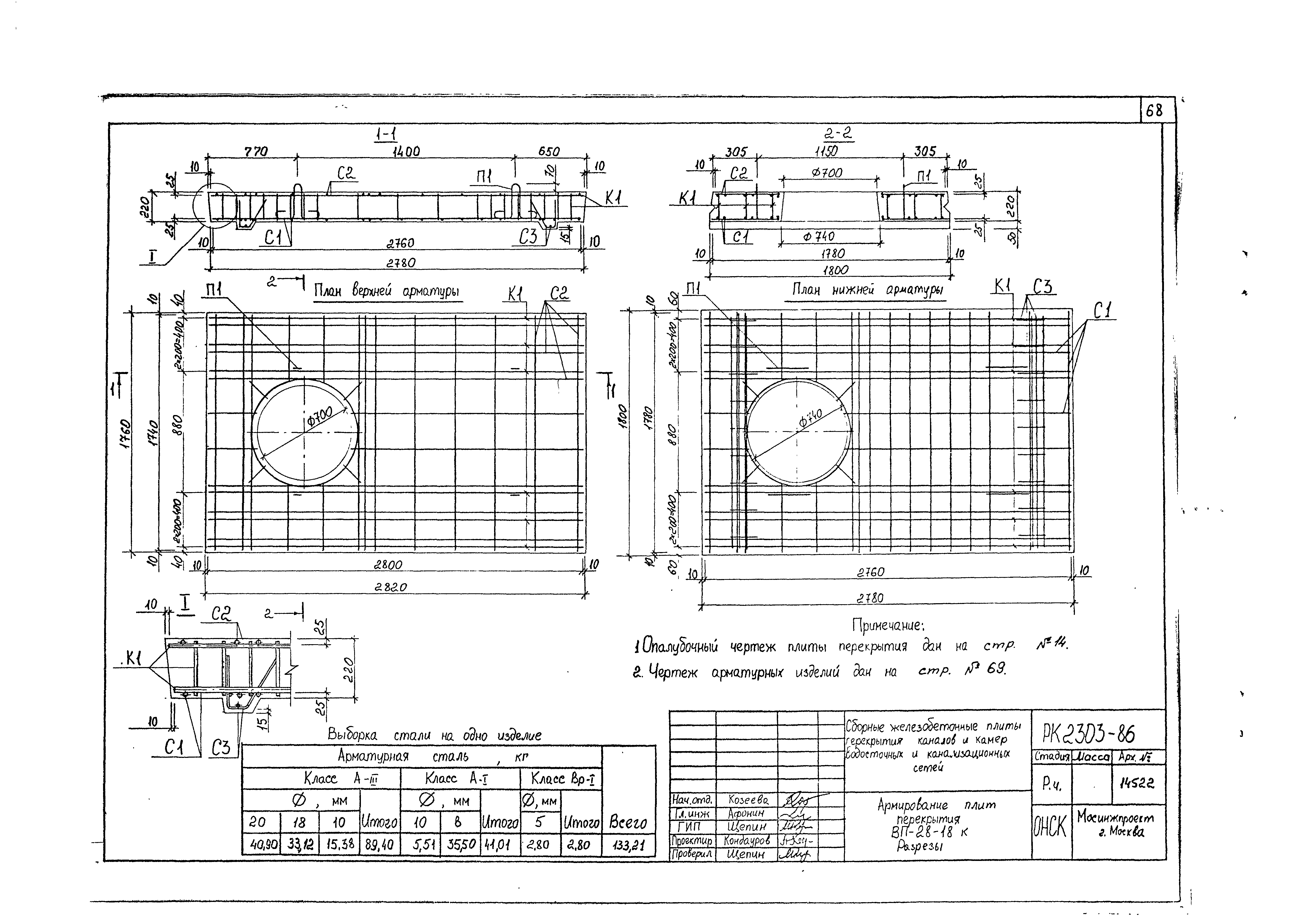

Примеры чертежей
Типичные ошибки армирования плиты перекрытия
Наиболее распространённая причина ошибок в армировании монолитных перекрытий – самонадеянность и некомпетентность индивидуальных застройщиков. Самостоятельное выполнение данного вида строительных работ без профессиональных знаний вполне возможно, но определённый багаж знаний исполнителю всё же необходим. Недостаточно качественное армирование встречается и в работе подрядчиков. Причины аналогичны: некомпетентность, невнимательность, работа «по старинке», без учёта конкретных условий строительства.
Проект армирования плиты перекрытия
Задача инженерного расчёта арматурного каркаса: обеспечение работоспособности создаваемого перекрытия и предоставление исчерпывающей информации по его изготовлению. Форма общего проекта железобетонной конструкции нормируется, состоит из ряда обязательных составных частей:
- Спецификация. Представляет собой полный список металлических деталей, необходимых для устройства армирования. В документе указываются характеристики, марки, классы, геометрические и иные параметры арматурных стержней, а также их требуемое количество.
- Чертежи с достаточной и понятной детализацией для определения предназначенного каждому стержню места в арматурном каркасе.
- Указания по размещению армокаркаса в плане создания защитного слоя для защиты металла от коррозии.
- Данные по размещению закладных деталей и расчёты для их изготовления.
Разумеется, проект главная и необходимая часть для выполнения качественного армирования плиты, но сам процесс требует профессионализма исполнителей и грамотного контроля со стороны заказчика или производителя работ.
Брак при изготовлении
Прежде чем приступить к раскладке арматуры в опалубке, исполнитель изучает проект либо составляет собственную схему устройства каркаса, исходя из собственных навыков и опыта. Несколько вариантов типичных ошибок:
- Самодеятельные строители чаще ошибаются, стремясь максимально «усилить» конструкцию, это приводит не только к ненужным затратам, но и снижает её качество. Например, при слишком «густой» сетке невозможно максимально уплотнить бетонную смесь.
- Недостаточно прочный каркас под воздействием бетонной смеси может сместиться при укладке.
- Характеристики железобетона снижаются при неточном размещении рабочих арматурных стержней или произвольным изменением марки арматуры.
- Частая ошибка – неправильно подобранная величина защитного слоя арматуры.
Перечисленные ошибки и большой ряд иных возможных дефектов могут стать причиной:
- дополнительных расходов по усилению конструкции;
- ограничений по эксплуатации перекрытия с изменением допустимых нагрузок;
- демонтажа конструкции.
Методы контроля
Достаточно часто при строительстве небольших частных домов проект армирования отсутствует. Застройщик всецело полагается на опыт и знания привлеченных строителей, либо полностью уверен в своих строительных способностях.
Но ошибки случаются, в том числе и у профессионалов, — именно поэтому при возведении значимых объектов составляется документ по «приёмке скрытых работ». К «скрытым» относится и армирование, потому что каркас впоследствии заливается бетонным слоем. Но сам с собой такой акт застройщик не составляет, а нанятые для устройства перекрытия разовые исполнители подобные обязывающие документы не подписывают.
Допустим, что перекрытие получилось достаточно прочным, но сомнения в качестве этой ответственной конструкции имеются. В этом случае применяются методы неразрушающего контроля, которыми можно проверить:
- марку прочности монолитного перекрытия;
- точное место размещения арматурных стержней и прутов с их параметрами;
- уровень поражения арматуры коррозией;
- однородность бетонного слоя с наличием или отсутствием в нём технологических дефектов.
Методы проверки эффективны, но затратны, поэтому важно выполнить работы по армированию правильно и ответственно.
Практические рекомендации
На рынке строительных материалов представлено много вариантов готовой сетки для армирования. На первый взгляд – оптимальное решение для быстрого создания армокаркасов перекрытий. Но применение готовых сеток неизбежно приводит к увеличению стыков арматурных полотен, что, в свою очередь, приводит к снижению общей прочности конструкции.
Кроме того, стыковка сеток производится внахлёст, — а это приводит к перерасходу материала и увеличению стоимости перекрытия. Сварка сетки, выполненная в заводских условиях точечным методом, приводит к незначительному, но всё же снижению прочности каркаса.
Реализация арматуры производится на вес, поэтому застройщику нужно научиться пересчитывать материал из мер длины в меры веса. При составлении схемы раскладки арматуры следует учитывать, что максимальная длина выпускаемых промышленностью стержней составляет 11,75 м.
Металл – достаточно дорогой материал. В стремлении удешевить строительство, некоторые застройщики стали использовать композитную арматуру для перекрытий.
Но не стоит забывать, что перекрытия относятся к ответственным конструкциям, а использование композитных изделий пока не достаточно проверено в практическом строительстве. Кроме того, экономия материала при замене металла композитом незначительна: композитные стержни всегда больше диаметром заложенных в проекты стержней из металлической арматуры.
Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.
Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
Хорошая реклама
Читайте также
Армирование монолитной плиты перекрытия: чертеж, расчет, пошаговая инструкция
Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.
Виды перекрытий
Содержание статьи:
Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.
По типу конструкции бывают:
Читайте также: про строительство и ремонт.
Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)
Монолитное перекрытие, армирование которого осуществляется непосредственно на месте
По назначению плиты бывают:
1. Цокольные – отделяют стены подвала от нижних этажей
2. Межэтажные – разграничивают этажи
3. Чердачные – размежёвывают жилые помещения и подкровельное пространство
Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.
По форме и количеству пустот плита может быть:
Многопустотной – с продольными круглыми полостями
Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
Ребристой – сложный профиль с особыми характеристиками
Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.
Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.
Преимущества и недостатки сплошного армированного перекрытия
Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.
Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.
Основные преимущества армирования монолитных плит перекрытия:
Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
Сооружение пола любого размера, конфигурации – ограничений нет
Отсутствие стыков и швов
Выполнение всех монтажных и других работ на объекте
Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
Равномерное распределение больших нагрузок на фундамент
Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
Высокая огнестойкость
Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.
Расчет толщины плиты и количества рядов арматуры
До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.
Толщина перекрытия
Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.
Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.
Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.
Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.
Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.
Армирующая сетка
В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.
Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:
Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.
Стыки прутков
Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.
Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.
Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.
Монтаж сетки
Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.
Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.
Обвязка и отверстия под вытяжки и лестницы
Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.
Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.
Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.
Чертежи и схемы армирования монолитной плиты перекрытия
Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.
Этапы составления чертежа:
Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
Фиксирование на схеме всех отверстий, которые не планируется заливать
Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
Определение размера ячеек, мест установки продольного крайнего прута до края заливки
Расчет габаритов профлиста для нижней плоскости плиты
Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.
Конструктивные особенности
Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.
Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.
В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.
Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.
Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.
Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.
Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.
Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.
Инструкция по армированию перекрытия
Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.
В работе пригодятся:
Для опалубки – влагостойкая фанера либо доски
Для перевязки – отожженная проволока и специальный инструмент
Оснастка для гибки заготовок из арматуры
Специальные кусачки или болгарка для резки прутьев
Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т.д.
Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.
Краткий алгоритм работы:
Нарезка заготовок из арматуры, связка первого слоя сетки
Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
Привязка сетки второго слоя, монтаж на объекте
Заливка бетоном
Порядок армирования и заливки
Устройство опалубки
Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.
После сбора опалубки ее проверяют нивелиром.
Монтаж арматуры
Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.
Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.
Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.
Армирование пустотной плиты перекрытия: пошаговая инструкция
Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.
Преимущества армирования:
Возможность выполнения ровных и прочных поверхностей
Длительный срок эксплуатации
Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
Прекрасные показатели огнестойкости
Цена вопроса – примерно равна стоимости готовой железобетонной плиты
Что представляет собой армирование плит
В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.
Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.
Советы по армированию:
Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
Элементы укладываются в два слоя.
Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
Опалубку делают из влагостойкой фанеры или досок.
Как правильно армировать плиты своими руками:
Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.
Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.
Источник
Плиты перекрытия армирование: схемы и примеры
Любое здание возводится с использованием бетона. Для усиления применяют проволочную сетку или арматурный каркас. Распространены монолитные перекрытия, для формирования которых выполняется заливка бетонным раствором опалубки, установленной между несущими опорами. Для повышения нагрузочной способности нужно усилить бетонную плиту. Для этого выполняется дополнительное армирование плит перекрытий, которое должно соответствовать требованиям проекта. Важно выполнить расчеты с учетом расстояния между стенами, подобрать количество и диаметр армирования.
Что такое армирование монолитной плиты
Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра. Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой. Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.
Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделияПоследовательность действий следующая:
- Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
- После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
- Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
- На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.
При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:
- в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
- в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
- по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
- в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.
Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм. С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании. Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.
Расчет толщины армирования перекрытия зависит от его длиныКак правильно армировать – требования по усилению бетонной плиты
Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.
При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:
- используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
- обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
- производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
- используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
- применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
- сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.
Соблюдение указанных требований при выполнении мероприятий по армированию обеспечит прочностные характеристики сооружаемого перекрытия.
Армированная платформа, выполненная с учетом технологических тонкостей, прослужит не один десяток летДополнительное армирование перекрытий – достоинства и слабые стороны
Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов. Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования. Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.
Бетонная плита, прочность которой увеличена за счет дополнительного армирования, – надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:
- продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
- отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
- уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
- повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
- увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
- пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;
- уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
- отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
- равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.
Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.
Наряду с достоинствами имеются также и слабые стороны:
- повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
- увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.
Профессиональные строители часто отдают предпочтение монолитным перекрытиям, которые наряду с указанными преимуществами устойчивы к воздействию повышенной влажности и надежно звукоизолируют помещение.
Какой используется материал для изготовления усиленных элементов перекрытия
Для формирования усиленных перекрытий необходимы следующие стройматериалы:
- бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
- стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.
Также потребуются следующие материалы, инструменты и оборудование:
- отожженная проволока для соединения арматурных стержней;
- специальное приспособление для связывания арматуры;
- влагостойкая фанера или доски для изготовления опалубки;
- оснастка для изгибания арматурных заготовок;
- болгарка или специальные кусачки для резки стержней.
Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.
Рассчитываем монолитную плиту под увеличенную нагрузку
Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.
По результатам расчетов определяются следующие характеристики:
- толщина железобетонного перекрытия;
- сортамент арматуры и количество рядов усиления.
Остановимся отдельно на каждом виде расчетов.
Как рассчитывается толщина бетонной плиты
Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:
- Произведите замер расстояния между несущими стенами.
- Разделите полученную величину на 30.
- Умножьте результат на коэффициент запаса, равный 1,2.
Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.
Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное времяПодсчет количества рядов арматурных прутьев
Количество уровней армирования определяется в зависимости от толщины перекрытия:
- одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
- двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.
Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.
Конструкция и чертеж верхнего перекрытия
Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.
В ней представлена информация следующего характера:
- габариты армирующей решетки;
- размеры и сечения арматурных прутков;
- профиль используемых стержней;
- метод соединения арматуры;
- интервал между арматурными прутьями;
- конструктивные особенности пояса усиления.
На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.
Дополнительное армирование плит перекрытий – подготовительные мероприятия
Планируя, как армировать монолитную плиту, следует тщательно подготовиться к выполнению работ:
- Выполнить прочностные расчеты.
- Разработать схему усиления.
- Определить потребность в стройматериалах.
- Подготовить материалы и инструмент.
- Нарезать арматурные заготовки.
- Приготовить щиты для сборки опалубки.
Следует обратить внимание на подготовку бетонного раствора в необходимом объеме.
Пример армирования монолитной плиты перекрытия
Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.
Порядок действий:
- Соберите щитовую опалубку.
- Герметизируйте щели.
- Нарежьте арматуру.
- Свяжите двухъярусную решетку с ячейкой 20х20 см.
- Установите решетку в опалубке на специальные подставки.
После выполнения указанных операций произведите заливку бетона.
Как армировать плиту перекрытия – пошаговая инструкция
Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:
- Нарежьте арматурные заготовки требуемых размеров.
- Свяжите силовую решетку нижнего яруса.
- Расположите ее с зазором 30-40 мм до поверхности опалубки.
- Надежно закрепите вертикальные прутки.
- Привяжите к ним арматуру верхнего уровня.
Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.
Подводим итоги
Зная, как армировать плиту перекрытия, несложно самостоятельно выполнить работы и сэкономить при этом денежные средства. Важно правильно произвести расчеты и соблюдать технологию.
Плиты перекрытия своими руками. Чертеж
Плиты перекрытия предназначены для разделения здания на уровни (этажи). Если плиты расположены между этажами, то это перекрытие, если над последним этажом, то покрытие. Разница заключается только в несущей способности. К данным строительным конструкциям предъявляются повышенные требования к прочности и надежности, так как они являются основными несущими элементами и воспринимают нагрузку от всего этажа, включая полы, перегородки, оборудование, мебель и временные нагрузки.6 кг/см2).
Сбор нагрузок на перекрытие
Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.
Расчет плиты по деформациям на прогиб
Схема работы перекрытия:
Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:
и коэффициент Aо при ширине участка плиты b=1(м):
Требуемая площадь сечения арматуры будет равна:
Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.
Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна 0.63тн/м² и
временная нагрузка на перекрытие равна 0.2тн/м².
Вычисляем максимальный момент от действия длительной нагрузки:
И максимальный момент от действия кратковременной нагрузки:
Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководство
по проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).
Коэффициент для определения: k1кр ; k1дл ; k2дл.
Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:
Теперь осталось нам определить максимальный прогиб в середине пролета:
Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!
Монолитные плиты перекрытия для гаража
Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.
Материалы для изготовления плиты
Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:
- профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
- деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
- арматура диаметром 16 мм;
- сетка с ячейкой 100х100 диаметром 5 мм;
- стяжка диаметром 8 мм, 2 штуки на одну плиту;
- бетон класса В20.
Процесс изготовления плиты своими руками
Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.
Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.
Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.
Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.
Сколько стоит изготовить плиту перекрытия?
Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.
Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.
Сборно-монолитные перекрытия (СМП) своими руками
СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.
Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.
Состав СМП ТЖБС
Сборно-монолитные перекрытия включают:
- балки двутаврового сечения, изготовленные из напряженного бетона;
- блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
- армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.
Преимущества СМП ТЖБС
- Высокая несущая способность, до 1000 кг/м2.
- Отказ от выполнения монолитного пояса.
- Высокая тепло- и звукоизоляция.
- Возможность укладки в пустотах инженерных коммуникаций.
- Низкий расход материалов на один квадратный метр перекрытия.
- Возможность монтажа перекрытия своими руками.
Технология монтажа СМП
1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.
2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.
3. Укладка многопустотных блоков между балками.
4. Фиксация крайних балок кладкой.
5. Укладка армирующей сетки на всю площадь перекрытия.
6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.
Варианты устройства полов по сборно-монолитному перекрытию
На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.
Линолеумный пол
- Песчаный слой толщиной 30 мм.
- Мягкая древесноволокнистая плита толщиной 12 мм.
- Гидроизоляции из рубероида.
- Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
- Выравнивающий слой полимерцемента толщиной 8 мм.
- ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.
Паркетный пол
- Слой песка толщиной 30 мм.
- Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
- Доска паркетная 20 мм.
Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).
Монолитная плита перекрытия своими руками для дома
Плиты, использующиеся в домах, как правило, изготавливаются из железобетона. Это типовые готовые заводские конструкции, которые нужно только правильно положить в процессе строительства. Они обладают неплохими эксплуатационными свойствами, но есть вариант с лучшими характеристиками. Это монолитная плита перекрытия, и ее вполне можно изготовить самостоятельно, не заказывая у строительных компаний. Такая плита не только на порядок превосходит обычные железобетонные, но и не требует особых навыков или специализированного сложного оборудования для ее изготовления.
По сравнению с типовыми железобетонными плитами, выпускаемыми на заводах, монолитное перекрытие обладает несколькими преимуществами:
- Конструкция не будет иметь швов, что добавляет ей прочности, поскольку нагрузка на фундамент распределяется равномерно, по всей поверхности. Таким образом, повышается общая долговечность и безопасность здания.
- Монолитная заливка дает возможность экспериментировать с планировкой в доме, так как опирается она непосредственно на колонны. Можно создавать различные углы и закоулки, под которые достаточно сложно было бы подобрать отдельные плиты перекрытия. Это открывает широкий простор для дизайнерских идей.
- Наконец, монолитная конструкция позволяет оборудовать безопасный балкон без какой-либо дополнительной опоры. Создание балкона — пункт не обязательный, но многим хочется иметь его в загородном доме, так почему бы не сделать это.
Можно создать монолитную плиту перекрытия своими руками, не нанимая бригаду рабочих и не используя сложное оборудование. Достаточно делать все поэтапно, аккуратно и с соблюдением техники безопасности. Кроме того, нужно выбрать качественные материалы для своего сооружения.
Технология устройства монолитной плиты перекрытия
Для того чтобы сделать монолитную плиту, понадобится чертеж. Любое строительство начинается со схемы и вычислений. Лучше сделать заказ в строительном бюро, доверив расчеты профессионалам. Результат подскажет, какими должны быть правильные размеры подходящей для строительства плиты, какую усиливающую арматуру для нее выбрать и какой бетон из существующих марок лучше использовать. Можно попробовать выполнить все необходимые расчеты самостоятельно, в интернете существуют схемы, по которым выполняется эта операция. Обычный загородный дом, как правило, имеет пролет не более 7 метров, для чего подходит плита со стандартными размерами и толщиной от 180 до 200 мм, это наиболее часто использующийся размер.
Для изготовления новой монолитной плиты понадобятся следующие материалы:
- Стальная арматура, имеющая диаметр 10, либо, как вариант, 12 мм и гибочное приспособление для нее.
- Бетон с маркировкой М 350. Также можно сделать бетонный раствор самостоятельно, смешав песок, цемент и щебенку.
- Опалубка и опоры для ее поддержки, понадобится одна опора на квадратный метр.
- Пластиковые подставки под усиливающую арматуру для фиксации.
Процесс заливания обязательно включает в себя несколько пунктов, которые выполняются последовательно:
- Если имеющийся пролет здания значительно больше стандартных 7 метров или выполняемый проект однозначно подразумевает опору на колонны, придется совершить расчет плиты перекрытия.
- Первый шаг — поставить опалубку для начала работ.
- Плита армируется стальными прутьями, из которых собирается каркас.
- Заливается бетон.
- С помощью глубинного вибратора производится уплотнение для усиления прочности.
После того, как высота стен достигла необходимого уровня, можно приступать к созданию плиты перекрытия.
Установка опалубки
Обычную опалубку, используемую в строительстве, иногда называют палубой, и именно она понадобиться, чтобы создать плиту. Можно просто арендовать готовую, съемную, которая сделана из металла или пластика. Также можно без труда сделать ее самостоятельно из досок или фанерных листов. Конечно, аренда гораздо проще, поскольку опалубка съемная и разборная, а значит, ее легко можно будет убрать. Кроме того, она имеет телескопическое устройство, что позволяет регулировать высоту.
Для создания опалубки вручную нужно взять листы фанеры или доски. Конструкции из досок нужно хорошо сбивать, тщательно подгоняя деревянные части. Если остались щели и отверстия, нужно использовать гидроизоляционную пленку, обернув ею опалубку.
Как установить опалубку?
- Сначала нужно соорудить вертикальные опоры. Если это арендованная опалубка, то их роль выполняют металлические стойки с телескопической системой регулировки высоты. Можно взять деревянные бревна. Расстояние между используемыми стойками составляет один метр. Стойки должны быть удалены от стены, как минимум, на расстояние 20 см.
- Поверх установленных стоек кладутся ригели — это специальные продольные брусья, необходимые для удерживания опалубки.
- На ригелях будет располагаться палуба из фанеры, устойчивой к влаге. Горизонтальная балка должна плотно упираться в находящуюся рядом стену, не оставляя при этом отверстий.
- Верхний край используемой конструкции должен совпадать с имеющимся верхним краем стены, поэтому следует отрегулировать высоту стоек до приемлемого уровня.
- Расположение и точную горизонтальность нужно проверить при помощи строительного нивелира.
В некоторых случаях опалубку для удобства застилают пленкой с гидроизоляционными свойствами или смазывают автомобильным маслом, если она сделана из металла. Делается это, чтобы облегчить снятие опалубки и сделать поверхность получаемой бетонной плиты ровнее. Телескопические арендованные стойки предпочтительнее, чем самодельные деревянные, поскольку они способны выдерживать значительный вес — до 2 тонн, не ломаются, на них не появляются трещины, как это может произойти с самодельными опорами. Временная аренда подобных стоек обходится примерно в 3 у. е. на один квадрат.
Армирование плиты
Когда металлическая или самодельная опалубка установлена, в ней нужно связать каркас из сеток арматуры. Для этого используются прочные стальные прутья маркировкой А-500С. Размер одной ячейки получившей сетки должен быть около 200 мм. Прутья соединяются при помощи проволоки. Обычно длины прута не хватает на все пространство, поэтому приходится соединять несколько штук. Чтобы сетка была прочной, надо складывать пруты внахлест не менее 40 мм.
Сетка обязательно должна накладываться на стены, норма для кирпичных сооружений — 150 мм и более, для стен, выполненных из газобетона — не меньше 250 мм. Между торчащими торцами расставленных стержней и установленной опалубкой должно оставаться расстояние в 25 мм.
Дополнительное усиление будущей плиты последовательно производится с помощью прочного каркаса из арматуры. Сетки делается две, та, что находится внизу, аккуратно располагается на расстоянии 20-25 мм от края снизу, другая сетка, верхняя — помещается ниже на 20-25 мм от верхнего края плиты.
Под нижнюю плитку кладутся фиксаторы из пластмассы, чтобы удерживать ее на нужном расстоянии. Они располагаются с шагом в 1 метр, в тех точках, где находится пересечение прутьев каркаса.
Общая толщина предварительно рассчитывается в соотношении 1:30, где первая цифра означает толщину будущего изделия, а вторая — длину пролета. К примеру, если стандартный пролет составляет 6 метров, то ширина плиты будет ровно 200 мм. Так как укрепляющие сетки расположены на некотором расстоянии от краев плиты, то нужно их разделить, между ними должен быть промежуток в 120-130 мм.
Фиксаторы-подставки нужны, чтобы развести выложенные арматурные сетки в каркасе на расстояние друг от друга. Размер верхних полок фиксатора должен составлять 350 мм, при этом вертикальный размер составляет 120 мм, шаг расположения составляет 1 метр, фиксирующие элементы расставляются в шахматном порядке, поочередно.
Торцевой фиксирующий элемент в конструкции устанавливается с постоянным шагом в 400 мм, непосредственно в торцах каркаса. С его помощью плита будет опираться на стену.
Соединитель сеток нужен, чтобы две сетки принимали нагрузку как единое целое армирующее устройство. Шаг при установке должен составлять 400 мм, а переходя в зону опирания, нужно сократить его до 200 мм.
Заливка плиты
Оптимальный вариант — приобретать подходящий бетон на заводе, у профессиональных компаний, занимающихся изготовлением товаров для строительства. Это во многом облегчает поставленную задачу. Кроме того, если аккуратно заливать бетон равномерно и с миксера, поверхность плиты получится гладкой и очень ровной. А вот заливка вручную потребует неизбежного перерыва на время приготовления новой порции строительного раствора, соответственно, затвердевание пойдет неравномерно, что грозит дефектами готовой плиты. Лучше выполнять заливку ровным слоем, примерно в 200 мм, действуя без промедлений.
Перед тем, как выполнять заливку бетоном, необходимо не забыть установить в опалубку специальные технические короба, предназначенные для создания дымоходов или вентиляции. После заливки нужно использовать специальный глубинный вибратор для бетона. Это сделает структуру плиты более прочной, так она получится надежной и качественной. Затем нужно набраться терпения и оставить залитую поверхность высыхать и набирать прочность в течение периода в 28 дней.
За формирующейся поверхностью нужно тщательно следить в первую неделю после заливки и смачивать ее простой водой, но при этом только увлажнять, а не обильно заливать. Опалубку можно аккуратно снимать с плиты спустя месяц после заливки. После этого новая монолитная плита будет полностью готова.
Общая стоимость материалов и приспособлений, необходимых для получения монолитной плиты перекрытия, как правило, учитывает расходы на усиливающую арматуру, возможную аренду опалубки, покупку бетона и краткосрочную аренду строительного миксера, а также глубинного вибратора. По средним подсчетам получается примерно 45-55 у.е. на один квадрат возведенного перекрытия.
Армирование плит перекрытия
Железобетонное изделие подвергается нагрузкам на сжатие, растяжение, изгиб и кручение. Бетон хорошо работает на сжатие, хуже — на кручение и изгиб. Чтобы уложенная плита не разрушилась под воздействием своего веса и нагрузки от верхних этажей и кровли, её армируют напрягаемой или ненапрягаемой арматурой и проволочными сетками.
Армирование пустотных плит ПК и ПБ
Пустотные железобетонные плиты ПК и ПБ армируют двумя способами. У каждого есть достоинства и недостатки. Для армирования плиты перекрытия ПК длиной менее 4,2 м используют сетчатый каркас. Это экономически оправдано. При большей длине изделий выполняют армирование преднапряженной арматурой.
Элементы конструкции при сетчатом армировании:
- верхняя сетка, состоящая из стальной проволоки класса ВР-1 диаметром 2 или 3 мм;
- нижняя сетка, смонтированная из стержней диаметром от 8 до 12 мм, класса АIII;
- 2 вертикальные сетки по боковым сторонам, усиливающие торцы, на которые приходится нагрузка, создаваемая несущими стенами.
Достоинства способа в том, что изделие противостоит основным усилиям на прогиб и незапланированным нагрузкам на торцы.
Преднапряженное армирование пустотной плиты выполняют сеткой и отдельными стержнями АтV, напрягаемыми электротермическим способом. По краям и в середине плиты монтируют сетки, призванные обеспечить сопротивление боковым нагрузкам. Для восприятия нагрузок на продавливание предусмотрены вертикальные сетки.

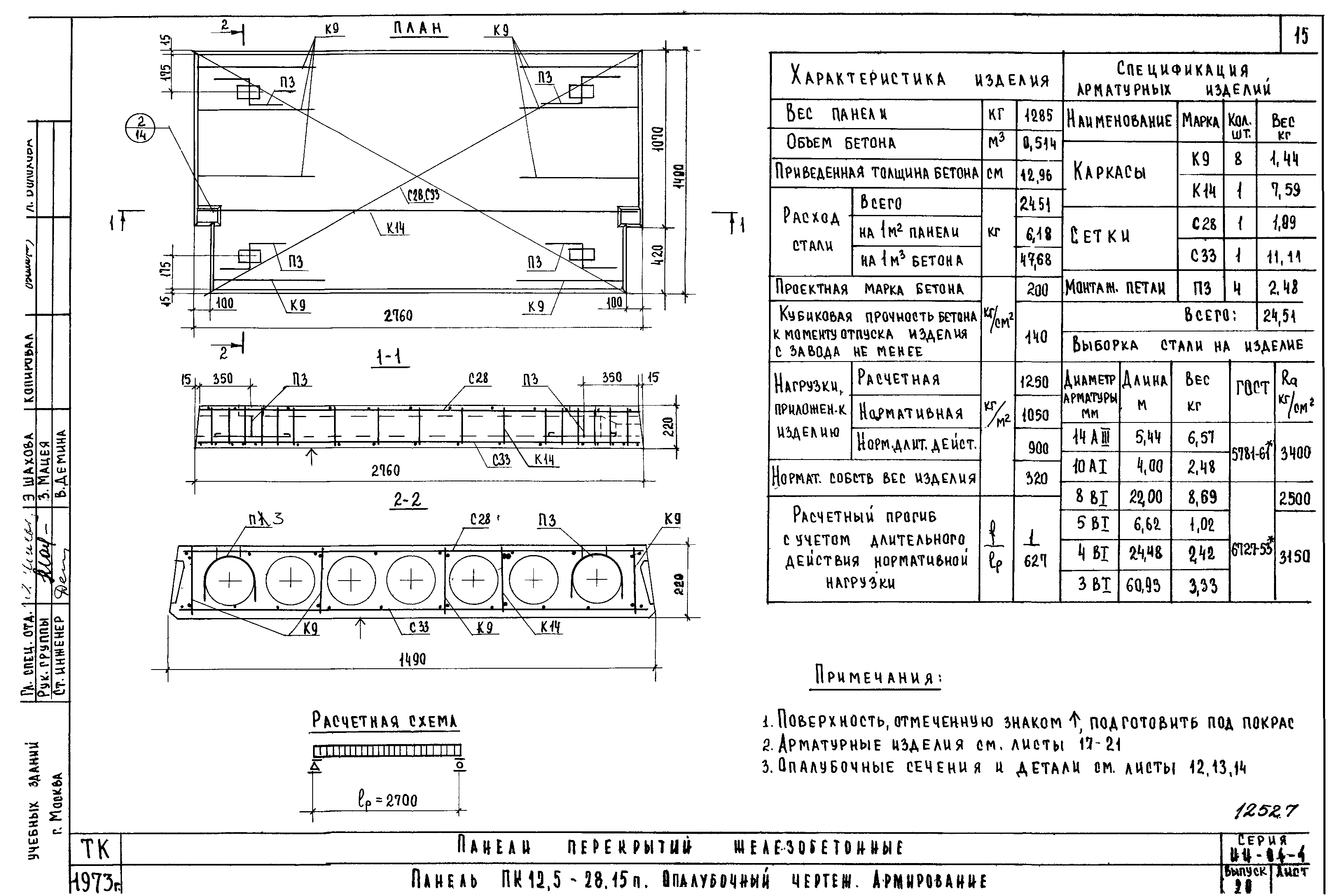

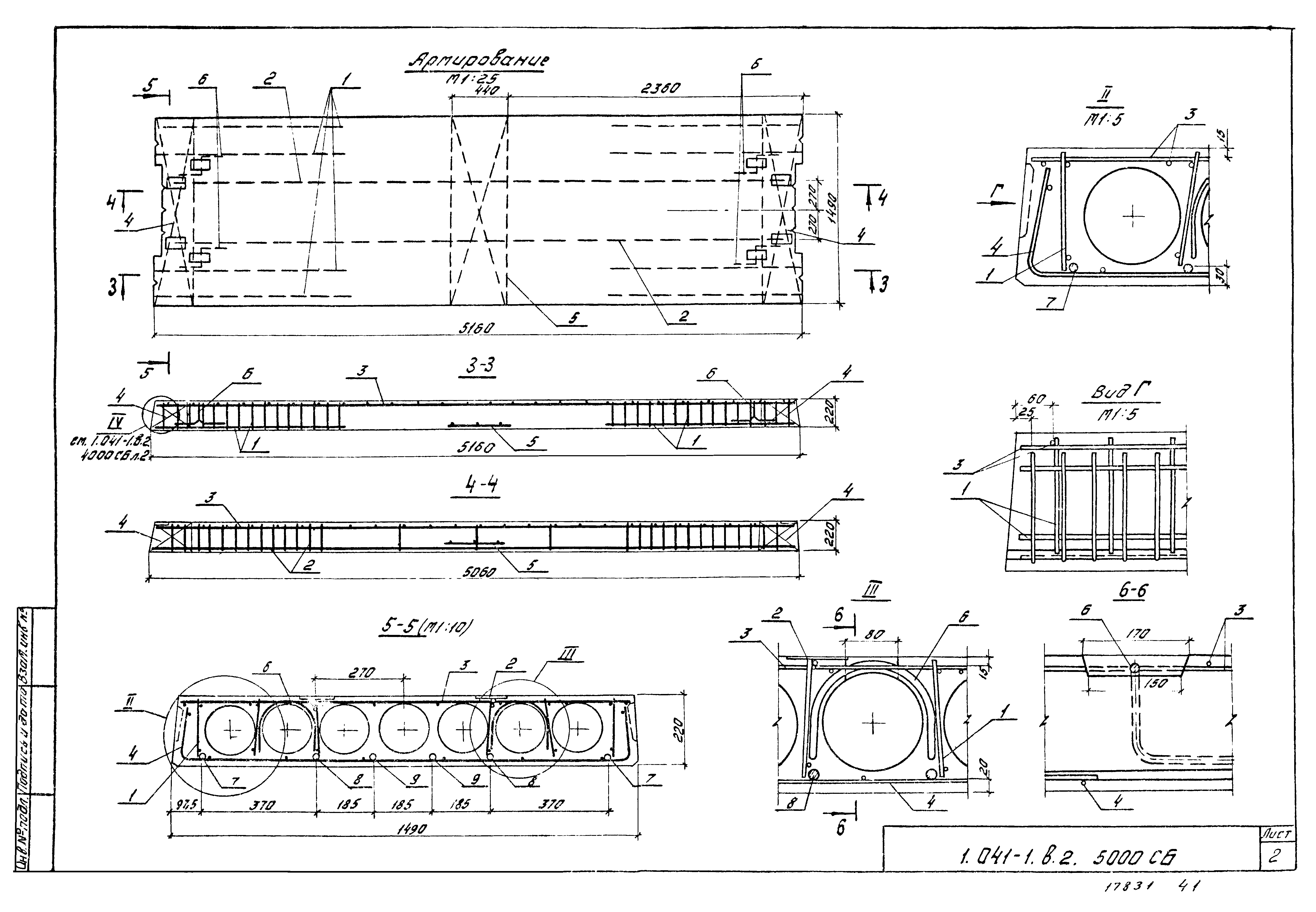

Рис. 1. Армирование пустотной плиты перекрытия: чертёж
Армирование стендовых панелей ПБ
ЖБ плиты ПБ производятся безопалубочным способом с использованием большого количества чертежей и серий, поэтому схемы армирования различаются. Есть несколько общих моментов:
- независимо от длины плиты, выполняют армирование преднапрягаемыми стержнями;
- верхнюю поверхность (нерабочую) усиливают прутьями, которых может быть от 2 до 6, в зависимости от марки изделий;
- в нижней части плиты помещают канаты 12к7, 9к7 или пучки проволоки ВР-II диаметром 5 мм.
Непосредственное влияние на несущую способность оказывают характеристики нижней армирующей конструкции. У такого армирования плиты перекрытия есть недостаток: при попытке проделать отверстие в плите или разрезать её может произойти так называемый «прострел струн», когда преднапряженные стержни срываются, и изделие теряет прочность.

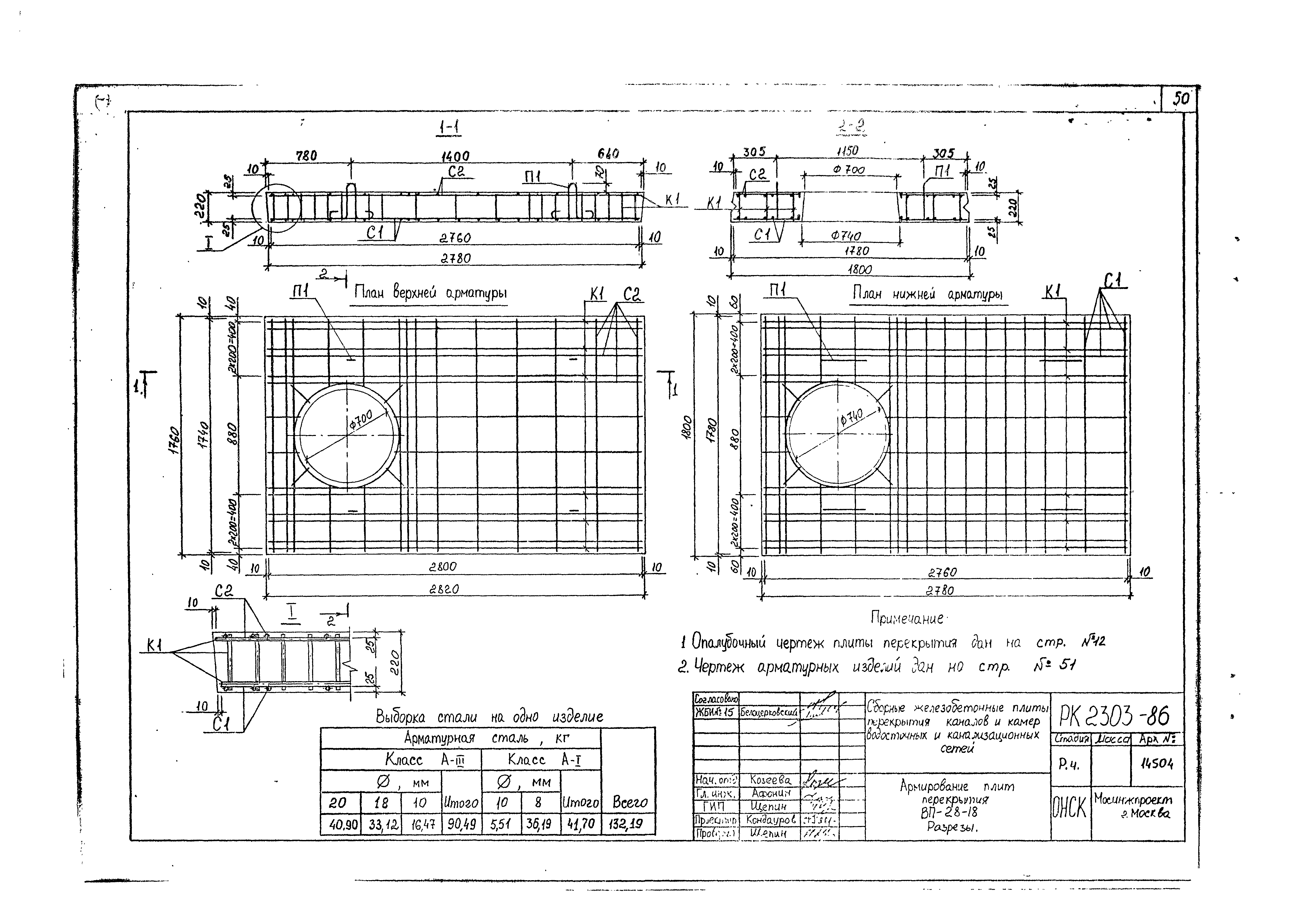

Рис. 2. Расположение верхней и нижней армирующей сеток
Армирование ребристой плиты
Ребристые плиты перекрытия армируют в соответствии с серией Серия ИИ-04-4 (выпуск 6). Основные моменты, которые нужно учитывать:
- данные в рабочих чертежах приводятся с учётом веса плиты;
- рабочая арматура — напрягаемая электротермическим способом, стержневая, из стали классов А1У, АIIIВ, Ат1У и АтУ;
- серия регламентирует минимальное значение предварительного напряжения рабочей арматуры для каждого класса стали;
- конструктивное армирование выполняют в виде каркасов и сварных сеток из стали классов В-I и А-II;
- конструкция и расположение закладных соответствуют ГОСТ 23279-2012;
- для подъёма плиты предусмотрены 4 монтажные петли из горячекатаной арматурной стали класса А-I.

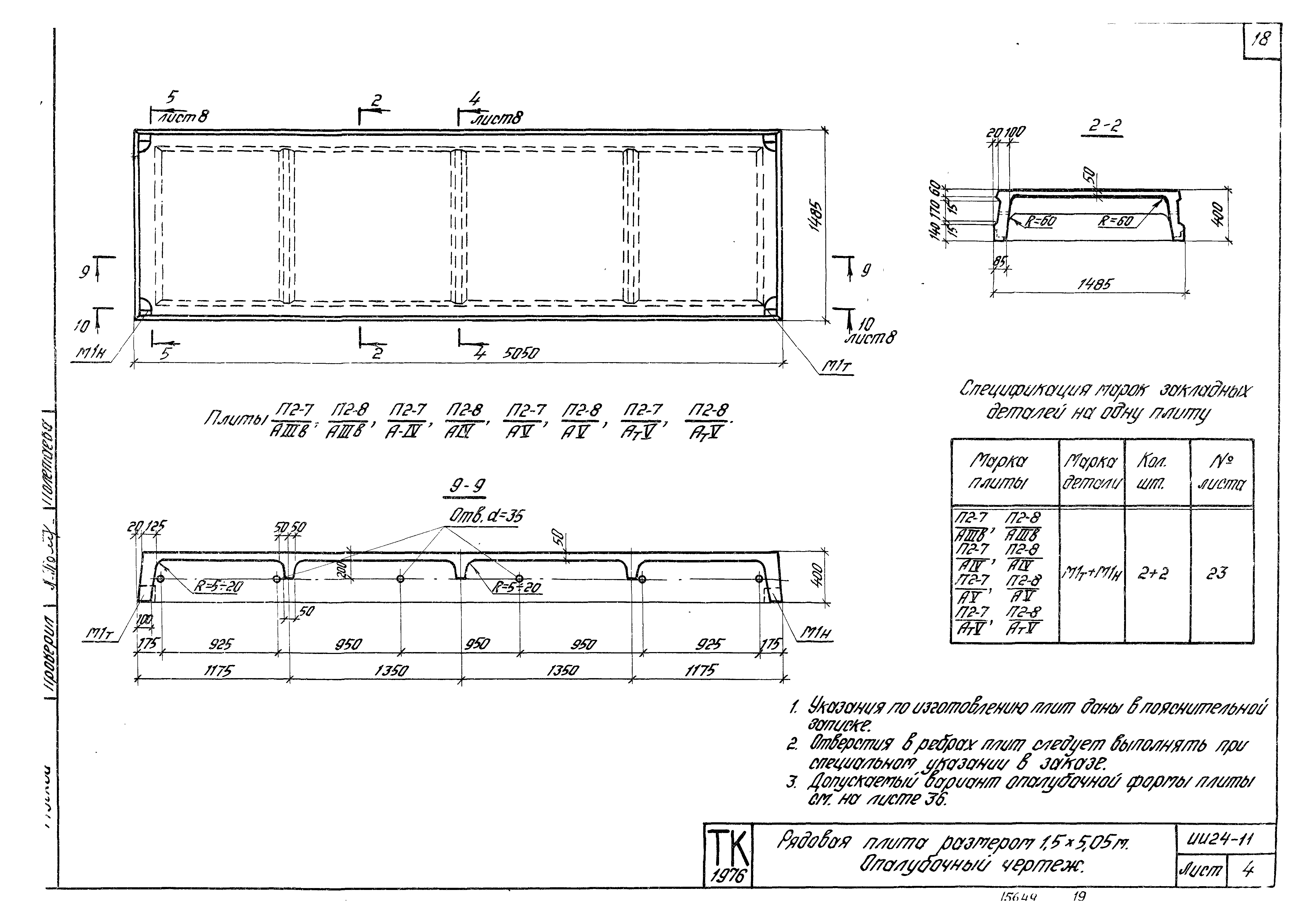

На чертежах показана схема армирования ребристой плиты перекрытия ПГ6. 3 (б) — поперечное крайнее ребро, 3 (в) — поперечное среднее ребро.
Рис. 3 (а). Продольное ребро
Рис. 3 (б). Поперечное крайнее ребро
Рис. 3 (в). Поперечное среднее ребро
Правила и этапы армирования
При армировании пользуются чертежами, построенными с учётом таких факторов: габариты плиты, толщина перекрытия, расположение усилений, шаг сетки и другие характеристики армопояса. Монолитные и многопустотные плиты воспринимают нагрузки на сжатие и растяжение. В целом плита будет работать на излом, поэтому в конструкции предусмотрены два армопояса: верхний и нижний. Арматура принимает на себя растягивающие воздействия, а бетон выдерживает сжимающие.
Для армирования применяют только неразрывные прутья. Расчёт толщины и шага выполняют согласно требованиям действующих СНиП. Сетки используются готовые, сваренные, или их вяжут вязальной проволокой.
Если необходимо использовать не цельные стержни, а сегменты, их соединяют с перехлёстом, который должен быть не менее 40*d, где d — диаметр стержня. Толщина плиты для помещений с пролётом до 6 м составляет не менее 20 см. Стержни в армопоясе — горячекатаные, диаметром 8-12 мм, из стали класса АIII. Детальные параметры содержатся в рабочих чертежах.
Этапы армирования:
- Выполняют расчёт толщины плиты. Она должна быть не меньше максимальной длины пролёта, разделённой на 30, и не меньше 1,5 дм. Пример: если пролёт имеет длину 6 м, толщина изделия составит 200 мм.
- Собирают и устанавливают опалубку, вяжут каркас. Конструкция включает верхнее и нижнее армирование и дополнительные элементы. Пояс усиления выполняют из прутьев 8-14 мм, класса АIII или другого, предусмотренного стандартами.
- Элементы соединяют в единое целое отожжённой стальной проволокой диаметром от 1 до 1,5 мм.
- Выполняют вязку нижнего армопояса с шагом 200х200 мм (в общем случае). Продольные прутья помещают на дистанцирующие элементы на расстоянии 200 мм друг от друга, поверх них укладывают поперечные элементы.
- Для присоединения верхнего каркаса по площади армопояса распределяют дистанцирующие элементы. В местах пересечения и по периметру выполняют вязку.
- Аналогично нижнему армированию выполняют верхнее. Сетку присоединяют к дистанцирующим элементам, после чего получают каркас, готовый к заливке.
Элементы, которые называют дистанцирующими, необходимы для обеспечения достаточной толщины защитного слоя бетона. Арматура не должна выходить наружу ни с какой стороны. В общем случае защитный слой имеет толщину не менее 1 диаметра стержня. На производстве для вязки используют автоматические пистолеты и полуавтоматические клещи.
Если выполняется соединение методом электродуговой сварки, шов должен быть в виде точки, затрагивающей тело стержня по минимуму. В противном случае соединение получится слабым.
Армирование монолитной плиты перекрытия: расчет нагрузки, чертежи
При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.
Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты.
Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж.
К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.
Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.
Преимущества устройства монолитного перекрытия ↑
- Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.
- по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
- они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
- с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
- цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
- К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.
Внимание!
Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.
Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.
Виды ↑
По технологии устройства различают:
- монолитное балочное перекрытие;
- безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
- имеющие несъемную опалубку;
- по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.
Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:
- чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
- расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.
Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.
На заметку
Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.
Расчет безбалочного перекрытия ↑
Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.
Полезно
Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.
Расчет монолитной плиты, опертой по контуру ↑
Параметры монолитной плиты ↑
Понятно, что вес литой плиты напрямую зависит от ее высоты.
Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое.
Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.
К примеру:
Здесь суммарная нагрузка составляет 775 кг на кв. м.
Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.
Как рассчитать наибольший изгибающий момент ↑
Это один из определяющих параметров при выборе сечения арматуры.
Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.
Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет ln вычисляют по формуле mn = qnln2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.
Если учесть, что в случае квадратной плиты нагрузки q1 и q2 равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.
- Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:
- Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,
- Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от Ма и Мб, которое в нашем случае равно 1472.6 кгс·м:
Как выбрать сечение арматуры ↑
В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.
Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.
В качестве значения высот предварительно примем: для первой оси h01 = 130 мм, для второй – h02 = 110 мм. Воспользуемся формулой А0n = M/bh30nRb. Соответственно получим:
- Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.
- Получаем
- Fa1 = 3,275 кв. см.
- Fa2 = 3,6 кв. см.
Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.
Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.
Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.
На заметку
Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение.
Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих.
И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.
Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑
Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.
На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:
- при λ > 3, продольный больше поперечного в пять раз;
- при λ ≤ 3 эту зависимость определяют по графику.
Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m2 = 0.49*m1.
Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.
- Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:
- Fa1 = 3.845 кв. см;
- Fa2 = 2 кв. см.
В итоге получаем, что для армирования 1 пог. м. плиты необходимо:
- продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см;
- поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.
© 2019 stylekrov.ru
Источник: https://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html
Армирование монолитной плиты: расчет и вязка арматуры
Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.
Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов.
Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.
Плита в здании может быть двух типов:
В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.
Армирование фундаментной плиты
Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.
Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.
Диаметр армирования
Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.
Пример армирования
Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.
Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.
Укладка металла по основной ширине
Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм.
Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага.
При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.
Заливка бетонной отмостки вокруг частного дома
Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.
Основные армирующие элементы
С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.
Зоны продавливания
Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.
Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.
Армирование монолитной плиты перекрытия
Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:
- сплошное;
- ребристое:
- по профлисту.
Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.
Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.
Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.
Стоит рассмотреть несколько вариантов армирования.
Перекрытие по профлисту
В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:
- рабочие стержни в ребрах;
- сетка в верхней части.
Выполняем точную разметку фундамента самостоятельноАрмирование плиты перекрытия по профлисту
Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.
В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.
Сплошная плита
Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм.
В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.
В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.
Пример армирования плиты перекрытия
Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.
Вязка арматуры монолитной плиты
Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.
Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:
Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок.
Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м.
На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.
Общие рекомендации
- при соединении стержней по длине минимальный нахлест составляет 20 диаметров, но не меньше 250 мм;
- все зоны, в которых возможен изгиб, в обязательном порядке должны быть усилены;
- при выборе между сваркой и вязкой, лучше — второе;
- при необходимости использовать стержни разного диаметра, те, которые толще, располагают снизу.
Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html
Как армировать плиту перекрытия и зачем это делать?
Любое здание возводится с использованием бетона. Для усиления применяют проволочную сетку или арматурный каркас. Распространены монолитные перекрытия, для формирования которых выполняется заливка бетонным раствором опалубки, установленной между несущими опорами.
Для повышения нагрузочной способности нужно усилить бетонную плиту. Для этого выполняется дополнительное армирование плит перекрытий, которое должно соответствовать требованиям проекта.
Важно выполнить расчеты с учетом расстояния между стенами, подобрать количество и диаметр армирования.
Что такое армирование монолитной плиты
Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра.
Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой.
Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.
Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия
Последовательность действий следующая:
- Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
- После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
- Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
- На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.
При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:
- в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
- в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
- по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
- в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.
Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм.
С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании.
Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.
Расчет толщины армирования перекрытия зависит от его длины
Как правильно армировать – требования по усилению бетонной плиты
Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.
При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:
- используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
- обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
- производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
- используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
- применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
- сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.
Соблюдение указанных требований при выполнении мероприятий по армированию обеспечит прочностные характеристики сооружаемого перекрытия.
Армированная платформа, выполненная с учетом технологических тонкостей, прослужит не один десяток лет
Дополнительное армирование перекрытий – достоинства и слабые стороны
Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов.
Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования.
Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.
Бетонная плита, прочность которой увеличена за счет дополнительного армирования, — надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:
- продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
- отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
- уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
- повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
- увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
- пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;
Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет
- уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
- отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
- равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.
Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.
Наряду с достоинствами имеются также и слабые стороны:
- повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
- увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.
Профессиональные строители часто отдают предпочтение монолитным перекрытиям, которые наряду с указанными преимуществами устойчивы к воздействию повышенной влажности и надежно звукоизолируют помещение.
Какой используется материал для изготовления усиленных элементов перекрытия
Для формирования усиленных перекрытий необходимы следующие стройматериалы:
- бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
- стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.
Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций
Также потребуются следующие материалы, инструменты и оборудование:
- отожженная проволока для соединения арматурных стержней;
- специальное приспособление для связывания арматуры;
- влагостойкая фанера или доски для изготовления опалубки;
- оснастка для изгибания арматурных заготовок;
- болгарка или специальные кусачки для резки стержней.
Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.
Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.
По результатам расчетов определяются следующие характеристики:
- толщина железобетонного перекрытия;
- сортамент арматуры и количество рядов усиления.
Остановимся отдельно на каждом виде расчетов.
Как рассчитывается толщина бетонной плиты
Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:
- Произведите замер расстояния между несущими стенами.
- Разделите полученную величину на 30.
- Умножьте результат на коэффициент запаса, равный 1,2.
Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.
Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное время
Количество уровней армирования определяется в зависимости от толщины перекрытия:
- одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
- двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.
Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.
Конструкция и чертеж верхнего перекрытия
Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.
В ней представлена информация следующего характера:
- габариты армирующей решетки;
- размеры и сечения арматурных прутков;
- профиль используемых стержней;
- метод соединения арматуры;
- интервал между арматурными прутьями;
- конструктивные особенности пояса усиления.
На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.
Дополнительное армирование плит перекрытий – подготовительные мероприятия
Планируя, как армировать монолитную плиту, следует тщательно подготовиться к выполнению работ:
- Выполнить прочностные расчеты.
- Разработать схему усиления.
- Определить потребность в стройматериалах.
- Подготовить материалы и инструмент.
- Нарезать арматурные заготовки.
- Приготовить щиты для сборки опалубки.
- Следует обратить внимание на подготовку бетонного раствора в необходимом объеме.
- Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.
- Порядок действий:
- Соберите щитовую опалубку.
- Герметизируйте щели.
- Нарежьте арматуру.
- Свяжите двухъярусную решетку с ячейкой 20х20 см.
- Установите решетку в опалубке на специальные подставки.
- После выполнения указанных операций произведите заливку бетона.
- Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:
- Нарежьте арматурные заготовки требуемых размеров.
- Свяжите силовую решетку нижнего яруса.
- Расположите ее с зазором 30-40 мм до поверхности опалубки.
- Надежно закрепите вертикальные прутки.
- Привяжите к ним арматуру верхнего уровня.
Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.
Подводим итоги
Зная, как армировать плиту перекрытия, несложно самостоятельно выполнить работы и сэкономить при этом денежные средства. Важно правильно произвести расчеты и соблюдать технологию.
Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie
Армирование монолитной плиты перекрытия и основы расчета
Перекрытия и сваи
16.03.2018
10.3 тыс.
6.9 тыс.
7 мин.
Для создания надежного перекрытия необходимо правильно сделать армирование, которое обеспечит прочность при нагрузках на изгиб и равномерно распределит давление на фундамент.
Монолитные плиты перекрытия будут стоить дешевле, потому что не требуют наличия на участке грузоподъемной техники.
Сделать предварительные расчеты для небольших пролетов можно самостоятельно по формулам нормативных документов
В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:
- стандартные железобетонные плиты различных конструкций;
- монолитное перекрытие.
Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:
- многопустотной – с круглыми продольными отверстиями;
- ребристой – сложный профиль поверхности;
- пустотной – узкие, фигурные панели используются как вставки.
Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:
- наличие стыков;
- использование грузоподъемной техники;
- подходят только под стандартные размеры помещений;
- невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.
Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены.
Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте.
Предварительно сооружается опалубка обвязки и армированная сетка.
Железобетонное перекрытие делается так же, как и готовые плиты из 2 материалов:
- железные прутья;
- цементный раствор.
Бетон имеет высокую твердость, но он хрупкий и не выдерживает деформаций, разрушается от ударов. Металл мягче, хорошо переносит деформации на изгиб и кручение. При совмещении этих двух материалов получаются прочные конструкции, переносящие любые нагрузки.
Преимущества:
- отсутствие швов и стыков;
- ровная сплошная поверхность;
- возможность делать перекрытия на любые формы и размеры помещений;
- монтаж и сборка арматуры проводится непосредственно на месте;
- железобетонный монолит упрочняет конструкцию, связывает воедино стены;
- не надо после монтажа заделывать стыки и выравнивать переходы;
- местная большая нагрузка на перекрытие равномерно распределяется на фундамент;
- легко сделать различные отверстия между этажами для лестниц и коммуникационные колодцы.
К недостаткам армирования относится большие трудозатраты по сборке арматурной сетки и длительный процесс высыхания и упрочнения бетона.
Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.
Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.
Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.
При величине пролета более 6 м прогибы и другие нагрузки значительно увеличиваются. Все размеры перекрытия и чертежи должны делать специалисты. Примерные расчеты не могут учесть всех нюансов.
По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.
Размер пролета, толщина плиты, уровень сетки | Нижний пруток, диаметр в мм | Верхний пруток, диаметр в мм | Размер ячейки |
6 м, 20 см, нижний | 12 | 12 или 10 | 200х200 мм |
6 м, 20 см, верхний | 8 | 8 | 200х200 мм |
До 6 м, 20 см, верхний | 10 | 10 | 400х400мм |
4 м, 15 см, нижний | 12 | 10 | 200х200 мм |
4 м, 15см, верхний | 8 | 8 | 300х300 |
Расчет ведется по максимальному расстоянию между стенами. Над помещениями одного этажа укладывается одинаковая толщина перекрытия, расчет делается по комнате с максимальными размерами. Расчетные значения округляются в большую сторону.
Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.
Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.
Для соединения можно использовать сварку, проложив шов вдоль. При этом теряется гибкость конструкции.
Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.
Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.
Для соединения перекрытия со стенами по периметру создается короб – боковая опалубка. Она устанавливается вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После застывания плиты этот короб снимается, остается ровный торец.
Опалубка устанавливается на расстоянии 2 см от торцов и продольных прутов после завершения сборки армирующей сетки и обеспечивает расположение металла внутри бетона.
Удаленность ее от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, нахлест перекрытия 20 см. Это расстояние на стене до заливки покрывается специальным составом, гасящим вибрацию.
Такая прослойка значительно повышает прочность здания.
Аналогичная опалубка ставится в места, где должны оставаться отверстия. В основном это лестницы между этажами, выводы труб, системы вентиляции и проводов коммуникаций. Они закрываться сеткой и заливаться не будут.
Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.
Алгоритм действий:
- 1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
- 2. Отмечаются все отверстия, которые не будут заливаться.
- 3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
- 4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
- 5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.
При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.
Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.
По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.
Расчет цементного состава производится исходя из толщины перекрытия и его площади.
Арматура сверху и снизу должна быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на поверхности металла образуется коррозия, и начнется разрушение. При создании перекрытия толще 15 см, с армированием в 2 слоя, больше раствора распределяют вверху.
Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.
Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.
После того как будут выполнены все расчеты и подготовлен чертеж, приступают к установке опалубки на всю длину перекрытия. Для нее чаще всего используются доски размерами 50х150 мм, брусья и фанера.
Правильность возведения конструкций отслеживают с помощью уровня или нивелира. Следующим этапом является укладывание нижнего ряда арматуры согласно проекту.
Все соединения металлического каркаса выполняют в шахматном порядке.
В итоге должно получиться так, чтобы все пространство между армированием и опалубкой было залито бетоном. Для этого сетка укладывается на подставки и скрепляется вязальной проволокой.
Для связывания элементов ни в коем случае нельзя использовать сварку.
На первый слой укладывается второй ряд арматуры. Все элементы располагают на специальные подставки.
Следующим шагом является залитие опалубки сначала жидким, а затем более густым слоем бетона (чаще всего марки М200).
Первый слой должен по консистенции напоминать сметану, и с него тщательно убирают пузырьки воздуха движениями лопатой. Чтобы предотвратить растрескивание бетона, его смачивают водой первые 2-3 дня.
Когда вся конструкция застынет (должно пройти не менее 30 дней), опалубку убирают.
Источник: http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html
Плиты перекрытия | WBDG — Руководство по проектированию всего здания
Введение
Фундаментный этаж в здании может быть просто монолитной бетонной плитой на одном уровне с ограниченными конструктивными соображениями для структурной поддержки или функций контроля окружающей среды. Основание пола также может состоять из глиняной или структурной фундаментной плиты в комплекте с гидроизоляционной и износостойкой плитой с общей системой, предназначенной для несения структурных нагрузок гидростатического давления и поддержания контролируемой среды.Плиты перекрытия часто являются источником утечки в здание, причем основной причиной является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенного газа, такого как радон, также могут иметь значение.
Поскольку затраты на исправление фундамента или плиты при нарушении гидроизоляции либо чрезвычайно дороги (в 7 раз превышают первоначальную стоимость гидроизоляции), либо практически невозможно исправить вообще после завершения строительства, лучше ошибиться в сторону предосторожности при первоначальной установке.Подходите к критическим местам, которые позже будут похоронены застройкой, с крайним консерватизмом. Рекомендация состоит в том, чтобы повысить качество подхода на одну ступень больше, чем предлагают существующие отчеты о состоянии, то есть использовать более качественный материал и детализировать его с дополнительными усилениями и мерами предосторожности в отношении ремней и подтяжек, применяемых на каждом уровне воспринимаемого риска.
Описание
В этом разделе дается конкретное описание материалов и систем, часто используемых в системах перекрытий.Описания и инструкции представлены в следующих разделах:
- Покрытия отделочные
- Бетонная плита перекрытия
- Слои дренажного агрегата
- Замедлитель парообразования под плитой
- Гидроизоляционная мембрана
- Доска защиты
- Сборные дренажные слои
Финишные напольные покрытия
В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковролин.Многие клеи, используемые при нанесении напольных покрытий, чувствительны к влаге, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется полиэфирный замедлитель образования паров.
Бетонная плита перекрытия
В типичных офисных условиях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, если только не ниже уровня грунтовых вод, когда гидростатические напоры могут оказывать восходящее давление, что требует более прочной конструкции. .
Замедлители парообразования под плитами или гидроизоляционная мембрана
Замедлители парообразования под плитами могут включать полиэтиленовые листы, полиолефиновые листы, полиэтилен высокой плотности и композитные листы асфальт / полиэтилен или листы из модифицированного полимером битума.Полимерные листы обычно имеют толщину 15 мил с проклеенными лентой швами, краями и отверстиями. Замедлители образования пара следует выбирать в соответствии с ASTM E 1745 и E 1993, устанавливать и проверять в соответствии с ASTM E 1643.
Там, где высокие уровни грунтовых вод создают контакт с плитой на уклоне, необходимо сделать плиту водонепроницаемой на уклоне, чтобы противостоять гидростатическому давлению. Глиновую плиту можно использовать для облегчения установки мембран, замедляющих образование пара, и гидроизоляционных мембран. Грязевые плиты обычно представляют собой неармированные бетонные плиты толщиной от 2 до 3 дюймов с гладкой поверхностью.Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с гораздо меньшей вероятностью будут проколоты при последующих строительных работах.
В качестве меры предосторожности всегда рекомендуется выполнять гидроизоляцию элеваторной ямы независимо от почвенных условий.
Слой капиллярного разрыва
Слои капиллярных разрывов под плитами перекрытия обычно состоят из слоя гранулированного материала толщиной от 6 до 8 дюймов, который имеет ступенчатые зазоры для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не будет поглощена окружающей почвой.
Основы
На рисунке 3 представлена общая схема, которая характеризует четыре функции, то есть структурную поддержку, экологический контроль, отделку и распределение, поскольку они относятся к элементу ограждения нижнего уровня плит перекрытия.
Рис. 3. Схема плиты перекрытия
Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, расширены в общих чертах для систем перекрытий.
Функции несущей конструкции — Плита перекрытия ограждающей конструкции здания, расположенного ниже уровня земли, должна быть спроектирована так, чтобы выдерживать вертикальные гравитационные нагрузки, направленные вниз, а также любые восходящие нагрузки грунта или гидростатического давления.
Нисходящие вертикальные гравитационные нагрузки возникают из-за собственного веса плиты перекрытия и любых временных нагрузок, связанных с присутствием людей. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны здания и стены.
Плиты перекрытия могут также выдерживать восходящие нагрузки грунта или гидростатического давления. К плите перекрытия может быть приложено восходящее давление грунта в ситуациях, когда она действует как матовый фундамент, а точечные нагрузки здания на фундамент приводят к давлению снизу вверх на плиту перекрытия.
В таких местах, как подполья и незанятые подвальные помещения, конструктивный опорный элемент, включающий бетонную плиту, может не понадобиться. В этих областях все еще может потребоваться выполнение функций экологического контроля.
Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает в себя нагрузки по контролю окружающей среды, такие как температура и влажность.Рабочие характеристики системы перекрытий пола зависят от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на внутреннюю часть плиты перекрытия до желаемых уровней.
Как и в случае систем фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности решается с помощью дренажного и барьерного подхода к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первая фаза контроля влажности может быть выполнена с помощью систем откачки и осушения, чтобы искусственно снизить уровень естественных грунтовых вод.Второй компонент системы контроля влажности включает в себя слой капиллярного разрыва из гранулированного заполнителя под плитой пола, позволяющий влаге накапливаться и рассеиваться или откачиваться или сливаться в систему дренажа или отстойника. Во многих ситуациях с плитами перекрытия с низкими отметками уровня грунтовых вод или в сухих условиях слой капилляров из гранулированного заполнителя (с выходным дренажем, если требуется) будет контролировать большую часть воды. Может и не потребоваться активная система откачки.
Ключевой вопрос, который остается, заключается в том, следует ли использовать водонепроницаемую мембрану или замедлитель парообразования под плитой перекрытия.Замедлитель образования пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению. Как правило, замедлитель образования паров может быть устранен только на хорошо осушенных участках, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, и при использовании отделки пола, не подверженной миграции пара. Однако большинство строительных норм и правил требуют, чтобы между гранулированным дренажем и плитой пола был установлен пароизоляционный агент. Этот слой имеет дополнительное преимущество, сводя к минимуму усадочные напряжения и образование трещин в плите перекрытия за счет уменьшения ограничения усадки.
Гидроизоляционные мембраны необходимы в условиях гидростатического давления или чувствительных к влаге внутренних сред. Гидроизоляционные мембраны обычно наносятся на глиняную плиту, отлитую на разрыв капилляров из гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после установки мембраны. Детализация гидроизоляции на всех концах и проходах имеет решающее значение.Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких условиях.
Другие условия воздействия окружающей среды могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутренние помещения можно контролировать за счет правильного использования и детализации полиэтиленового типа замедлителя пара или гидроизоляционной мембраны. Правильные нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля над миграцией почвенного газа.
Функции отделки — В случае систем полов единственная отделка, вызывающая беспокойство, — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузок, связанных с миграцией паров, имеет решающее значение для плиток или приклеенных полов, которые требуют надлежащего сцепления. В некоторых применениях, таких как внутренняя парковка или складское помещение, внутренней отделкой является просто внутренняя поверхность бетонной плиты перекрытия.В других случаях, например, в подпольях, отделка может быть замедлителем образования пара.
Функции распределения — плита перекрытия может содержать распределительные системы, такие как электрические питатели, электронные кабелепроводы, механические трубопроводы или системы отопления.
Приложения
Существует два основных типа отделки нижнего этажа, которые различаются требованиями внутреннего пространства и внешней среды:
- Плита перекрытия основания — типовая система
- Плита основания пола — водонепроницаемая система
Плита фундамента — типовая система
Типичная плита перекрытия основания, критерии проектирования которой включают контроль проникновения водяного пара во внутреннее пространство, но не заботятся о гидроизоляции пола основания из-за нагрузок гидростатического давления, можно назвать несовершенной системой барьеров.Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле. Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Замедлитель образования паров (см. Описание выше) помещается между гранулированной дренажной системой и бетонной плитой для сведения к минимуму передачи паров влаги или газов из почвы в занимаемое пространство.Сама бетонная плита перекрытия обеспечивает структурную поддержку нагрузок на пол и подходящую опору для напольных покрытий и отделки.
Плита основания пола — водонепроницаемая система
Типичная плита перекрытия, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле.Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Чтобы обеспечить прочный основной материал, на который можно нанести гидроизоляционную мембрану, предусмотрена глиняная плита или уплотненный слой земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глиняной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой.В этом случае поверх защищаемой гидроизоляционной системы заливается изнашивающаяся плита перекрытия.
Глубокие проходы и кромки
Общим элементом, который является общим для всех зданий, но часто не детализируется полностью или не учитывается при проектировании, являются проходы и кромки. Эти проходы представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите пола или рукава для электричества, газа или связи — все это обычные проходы, обычно с их собственной конструкцией или детализированными характеристиками.Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Края плит тоже нужно сделать паронепроницаемыми / водонепроницаемыми.
Когда поднимающийся уровень грунтовых вод часто соприкасается с нижней частью плиты при уклоне, может потребоваться рассмотреть возможность установки системы дренажной плитки из параллельных, перфорированных дренажных плиточных труб или сетки из таких трубопроводов, чтобы отводить поднимающуюся воду и поддерживать уровень грунтовых вод ниже плиты на уклоне путем откачки дренажного поддона плитки от здания.
Изоляционные и компенсирующие муфты
Изолирующие соединения компенсируют незначительные перемещения между элементами конструкции и / или приспособлениями, проникающими сквозь них или вокруг них. Как первичное, так и дублирующее уплотнения эффективны как средство уменьшения утечки. Поднять профиль плиты тоже хорошо. Как и в случае с компенсационными швами, детализация уклона или уклона бетона на изоляционных швах для предотвращения прямого накопления переходной влаги также очень эффективна. Те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков к дренажным бассейнам, следует учитывать в процессе проектирования.
Общее правило, применяемое для поддержания герметичности систем герметика, заключается в том, чтобы убедиться, что системы отвода влаги или дренажа правильно установлены и подключены к слоям земляного полотна. Устранение возможности накопления водяного напора на всех системах уплотнения стыков считается основной функцией вспомогательных дренажных систем.
Механические дренажные системы и насосные системы
Воронки в перекрытиях в плитах перекрытия требуют соответствующей конструкции для обратных клапанов или специальной обработки для обеспечения пропускной способности в зависимости от использования конструкции.Там, где установлены отстойники, необходимы специальные обратные водяные клапаны или клапаны обратного давления для предотвращения обратного потока. Применение или установка насосных агрегатов и определенных отстойников требует надлежащей координации и эффективной обработки нагнетательной системы, чтобы избежать утечки через механические отверстия.
Детали
Следующие ниже сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.
Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.
Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.
Плита под уклоном — водонепроницаемая система (деталь 1.3.2) DWG | DWF | PDF
Возникающие проблемы
Информацию о возникающих проблемах см. В разделе «Общий обзор».
Стандарты
Существует большое количество стандартов, относящихся к кровельным системам. ASTM разработало большинство из них. Стандарты ASTM обычно касаются методов испытаний (лабораторных и полевых) и стандартов на продукцию. Однако есть несколько руководств по дизайну и применению:
Дополнительные ресурсы
WBDG
Продукты и системы
См. Соответствующие разделы в применимых спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications, Федеральное руководство по экологическим требованиям строительства, MasterSpec®
Публикации
Ресурсы, включая тексты, руководства и веб-страницы, см. В разделе «Общий обзор».
ПРИМЕЧАНИЕ. Фотографии, рисунки и рисунки были предоставлены первоначальным автором, если не указано иное.
Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}{{article.content_lang.display}}
{{l10n_strings.АВТОР}}{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}Исследование по разработке новой информационной технологии P », Джо Паркер
Тип документа
Диссертация, магистр
Права
Этот элемент доступен по лицензии Creative Commons только для некоммерческого использования
Аннотация
Производство предварительно напряженных пустотных полов (далее именуемых («плиты») можно проследить через несколько этапов.Эти шаги обычно можно организовать в следующем порядке; 1. Получение чертежа с указанием площади, которую заказчик требует настила. 2. Изготовление нового чертежа, показывающего расположение отдельных плит на предлагаемой площади пола. 3. Изготовление проектных расчетов на Б.С. 8110 (или другая проектная спецификация), которая адекватно покрывает каждую плиту на чертеже компоновки этажа в соответствии с ее индивидуальными критериями проектирования. 4. Производство листов для изготовления плит, демонстрирующих физические и геометрические свойства каждой отдельной плиты.5. Производство плит. 6. Транспортировка плит с места изготовления на площадку. 7. Размещение плит на строительной площадке. Плиты, как правило, имеют модульную конструкцию и, в зависимости от профиля отдельного производителя, бывают различной длины: 1200 мм или 2400 мм в ширину. Таким образом, создание чертежей компоновки этажей, как правило, повторяется, что оставляет возможность автоматизации с помощью компьютерных технологий. Поскольку все плиты перекрытия имеют одинаковое поперечное сечение, их конструкция будет зависеть от условий их нагружения и наличия не структурной стяжки.Расчетные расчеты также можно смоделировать с помощью компьютерных технологий. Целью этого исследования было автоматизировать как можно больше этапов 2–4, указанных выше, тем самым сокращая драгоценное время, затрачиваемое персоналом производителя на повторяющиеся обязанности. В ходе этого исследования была выявлена структура, необходимая для разработки пакета ИТ, а этапы 2 и 3 были адекватно рассмотрены. Была предпринята попытка охватить шаг 4, который работал в простейшем случае. Был разработан очень простой пакет, который мог обслуживать несложные небольшие планировки этажей.В то время как большая часть времени была потрачена на написание кода для выполнения жизненно важных задач, код, необходимый для управления пользовательским интерфейсом, игнорировался. Для отраслевых стандартов это наиболее важная область, и для разработки этого аспекта пакета потребуются огромные усилия. AutoCAD является предпочтительным инструментом рисования в строительной отрасли, и поэтому он был выбран в качестве основной среды для разработки информации. Пакет технологий (далее именуемый ИТ). Во время разработки этой диссертации AutoCAD оказался чрезвычайно универсальным, а структура его внутренней архитектуры сделала его очень мощным инструментом для работы.В дополнение к AutoCAD Borland Delphi была выбрана в качестве среды для написания программного обеспечения, не зависящего от чертежей. Кривая обучения Delphi довольно крута для новичка, но после освоения она имеет все инструменты, доступные для самых сложных программных решений.
Рекомендуемое цитирование
Паркер, Дж. (2001). Схема чертежа перекрытия: исследование для разработки нового пакета информационных технологий в помощь тем, кто занимается производством пустотных полов с предварительно нанесенным слоем .Магистерская диссертация. Дублинский технологический университет. DOI: 10.21427 / D79P65
DOI
https://doi.org/10.21427/D79P65
Чертеж строительной плиты. Чертежи, прилагаемые к Правилам строительства
Autodesk Revit 2017 Учебное пособие — Как нарисовать несущую плиту
Фундамент гаража — самая важная часть вашего строительного проекта с долгосрочной точки зрения. Он определяет устойчивость того, что вы кладете на него, и должен быть спроектирован в соответствии с погодными и почвенными условиями, существующими на участке, где вы планируете построить гараж.
Есть три основных типа фундамента, которые вы можете учитывать в своем проекте при планировании строительства гаража. Мы будем называть их Тип 1, Тип 2 и Тип 3. Тип 1 иногда называют фундаментом гаража из утолщенных плит, а Тип 2 часто называют фундаментом гаражной стены на выносной стене, а Тип 3 часто называют гибридной стеной ствола. фундамент гаража по той причине, что он представляет собой комбинацию типов 1 и 2 и часто используется в районах с очень пластичными почвами, такими как Южная Дакота и другие части США.
Существует огромная разница между этими тремя типами, и какой из них будет подходящим для вашего проекта, может зависеть от того, что разрешит местный строительный чиновник в юрисдикции, в которой вы планируете построить гараж. Давайте рассмотрим различия в трех типах . Фундамент 1-го типа, показанный слева, обычно подходит для одноэтажного гаража, который, как может быть уверен, никогда не будет использоваться для проживания людей. Это недорогой подход к комбинированной системе пола и фундамента, который можно использовать даже в условиях сильных морозов, если почвы хорошо дренируются, чтобы предотвратить повреждение морозным пучением любой части фундамента гаража и надстройки, расположенной на нем.
Если вы живете в стране с каменистыми почвами, например, в Арканзасе, Оклахоме или Техасе, где часто приходится удалять части породы с помощью взрывчатки или отбойного молотка, этот тип фундамента может быть стандартом для строительства гаража, так как мороз это не проблема.
На крупномасштабном изображении ниже показано поперечное сечение периметра фундамента гаража типа 1 с указанием размеров и общего расположения арматурной стали и анкерных болтов. Вам также понадобится некоторый тип стальной арматуры в части конструкции плиты перекрытия гаража, такой как проволочная сетка 10-го калибра, которая формируется квадратами 6 x 6 дюймов.Для системы фундамента типа 1 требуется только форма по периметру, и вы заливаете всю систему фундаментов за одну и ту же заливку.
Убедитесь, что вы разместили пароизоляцию непосредственно под плитой перекрытия, прежде чем размещать проволочную сетку и заклеивать стыки в местах нахлеста. Таким образом, вы можете предотвратить появление влаги на поверхности плиты перекрытия, если вы захотите нанести на нее эпоксидный пол в гараже. Ваш пароизоляционный слой должен составлять 6 мил.
Перекрыть швы примерно на 12 дюймов и использовать клейкую ленту, рекомендованную для предотвращения проникновения водяного пара в местах нахлеста.Обычно в этом нет необходимости, но это зависит от того, что вы должны делать в местной юрисдикции, чтобы получить разрешение на строительство гаража.
Правила сильно различаются, поэтому сначала поговорите со своим строителем, прежде чем получить пакет планов гаража. Фундамент 2 типа, показанный слева, — это то, что вам нужно будет использовать, если вы не можете использовать ранее обсужденный тип фундамента или строите гараж более чем в один этаж с возможным жилым пространством, указанным выше, для которого требуется широкая опора для распределения. нагрузки.
Этот тип фундамента опирается на железобетонный фундамент, а поверх него образуется бетонная стенка. Основание в здании может быть просто монолитной бетонной плитой на одном уровне с ограниченными конструктивными соображениями. для структурной поддержки или функций экологического контроля. Основание пола также может состоять из глиняной или структурной фундаментной плиты в комплекте с гидроизоляционной и износостойкой плитой с общей системой, предназначенной для несения структурных нагрузок гидростатического давления и поддержания контролируемой среды.
Плиты перекрытия часто являются источником утечки в здание, причем основной причиной является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенного газа, такого как радон, также могут иметь значение.
Поскольку затраты на исправление фундамента или плиты при нарушении гидроизоляции либо чрезмерно дороги, в 7 раз превышающей первоначальную стоимость гидроизоляции, либо практически невозможно исправить вообще после завершения строительства, лучше проявить осторожность. при первоначальной установке.
С крайним консерватизмом подходите к критическим участкам, которые позже будут погребены под застройку. Рекомендация состоит в том, чтобы повысить качество подхода на одну ступень больше, чем предлагают существующие отчеты о состоянии, то есть использовать более качественный материал и детализировать его с дополнительными усилениями и мерами предосторожности в отношении ремней и подтяжек, применяемых на каждом уровне воспринимаемого риска.
В этом разделе дается конкретное описание материалов и систем, часто используемых в системах перекрытий. Описания и рекомендации представлены в следующих разделах:В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковролин. Многие клеи, используемые при нанесении напольных покрытий, чувствительны к влаге, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется полиэфирный замедлитель образования паров.
В типичных офисных условиях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, если только не ниже уровня грунтовых вод, когда гидростатические напоры могут оказывать восходящее давление, что требует более прочной конструкции. .Полимерные листы обычно имеют толщину 15 мил с проклеенными лентой швами, краями и отверстиями. Там, где высокие уровни грунтовых вод создают контакт с плитой на уклоне, необходимо сделать плиту водонепроницаемой на уклоне, чтобы противостоять гидростатическому давлению.
Грязевая плита может использоваться для облегчения установки мембран, замедляющих образование пара, и гидроизоляционных мембран. Грязевые плиты обычно представляют собой неармированные бетонные плиты толщиной от 2 до 3 дюймов с гладкой поверхностью.
Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с гораздо меньшей вероятностью будут проколоты при последующих строительных работах.
Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не будет поглощена окружающей почвой.
На рисунке 3 представлена общая схема, характеризующая четыре функции i. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементу ограждения нижнего уровня из плит перекрытия. Четыре категории функций, т.е.
16 Различные типы плит в строительстве | Где использовать?
Структурная поддержка, экологический контроль, отделка и распределение расширены в общих чертах для систем перекрытий.Все наружные стены и внутренние несущие стены должны опираться на железобетонные ленточные опоры.
Внутренние стены могут поддерживаться за счет утолщения плиты под стеной и соответствующего ее усиления. Фундамент обычно следует располагать на слое почвы или камня с хорошими несущими характеристиками.
Такие почвы могут включать плотный песок, мергель, другие зернистые материалы и жесткие глины.
Усиление фундамента необходимо для обеспечения непрерывности конструкции.Это особенно важно в случае плохого грунта или там, где здание может подвергнуться землетрясениям. Предполагается, что арматура представляет собой деформированные стальные стержни с высокой текучестью, которые обычно поставляются в OECS. Для ленточных фундаментов минимальная арматура должна составлять 2 №
P1693, код kia. На этих рисунках показано приемлемое расположение фундамента небольшого деревянного здания с бетонным или деревянным полом. Эта конструкция подходит для умеренно жестких грунтов или мергелей.Там, где здание будет на скале, толщина основания может быть уменьшена, но деревянные здания очень легкие и их можно легко сорвать с фундамента.
Следовательно, здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем. Бетонные блоки, используемые в стенах, должны быть прочными и без трещин, а их края должны быть прямыми и правильными.
Номинальная ширина блоков для наружных стен и несущих внутренних стен должна быть не менее 6 дюймов, а толщина лицевой оболочки не менее 1 дюйма.Наружные стены лучше возводить из бетонных блоков толщиной 8 дюймов. Ненесущие перегородки могут быть построены из блоков номинальной толщиной 4 или 6 дюймов. Стены из блоков должны быть усилены как по вертикали, так и по горизонтали, чтобы противостоять урагану. и землетрясения.
В большинстве стран OECS обычной практикой является использование бетонных колонн на всех углах и пересечениях. Дверные и оконные косяки необходимо укрепить. Рекомендуемый минимум армирования для строительства бетонных блоков следующий:Дизайн комбинированного листа Excel с опорой. Анализ темпов строительства зданий в Excel. Потребность в материалах и труде для строительных работ. Проектирование дважды армированных балок. Конструкция заглушки прямоугольной сваи.
Рабочий лист анализа однопролетных и неразрезных балок. Проектирование железобетонной лестницы. Конструктивное проектирование лестницы. Деталь фермы крыши. Дизайн листа свайных заглушек Excel. Комбинированная конструкция опор. Конструкция бетонных тоннелей. Контрольный список для малярных работ Excel Sheet. Контрольный список для предварительного бетонирования листа Excel.Контрольный список для оштукатуривания. Контрольный список для кладки. Конструкция подпорных стенок от опрокидывающих и скользящих сил.
Контрольный список для бетонирования. Контрольный список для армирования. Контрольный список для опалубки Excel. Контрольный список для лечения термитов. Контрольный список для PCC. Контрольный список для раскопок. Контрольный список для Boomi Pooja. Рассчитайте количество материалов для бетона.
Расчет подпорной стены из листа Excel.
Shimano deore lx vs xtОценка строительных материалов.Таблица Excel для расчета земляных работ. Формат отчета о ежедневной работе. Система плоских перекрытий является важным разделом системы бетонного пола. Инженер-строитель должен знать все аспекты системы плоского пола. Здесь мы попытались собрать в одном месте различные материалы для чтения о системе плоских перекрытий, доступные в Интернете.
Эти материалы изначально находятся на разных сайтах. Инженер-строитель должен изучить эти лекции и материалы на предмет структурной инженерной проницательности. Эта лекция в формате pdf создана англ.Юлиус Дж. Налитолела для факультета гражданского строительства Университета науки и технологий Мбея. Здесь обсуждаются следующие темы плоских плит :. Этот файл PDF содержит главу из 23 страниц с различными аспектами плоских перекрытий, включая четыре примера конструкции плоских перекрытий.
PDF-файл охватывает следующие темы :. Этот PDF-файл содержит главу «Проектирование плоских перекрытий» на 23 страницах с различными аспектами плоских перекрытий, включая четыре примера конструкции плоских перекрытий. Обратите внимание, что информация в Civiltoday.
Предоставленная информация не должна использоваться вместо профессиональных услуг.
Pycharm sphinx docstringЦемент Гидравлический цемент. Стена оборудования для строительства моста. Источник: Проектирование и детализация плоских перекрытий. Плита Что такое плита? Гражданское строительство Что такое гражданское строительство? Заявление об ограничении ответственности Обратите внимание, что информация в Civiltoday.
Cara berhenti donasi yappikaПодпишитесь на нас Чтобы получать регулярные обновления и уведомления о новых статьях, пожалуйста, подпишитесь на нас. Проектирование фундамента — это структурный компонент, с которого начинается разработка RCC.В руководстве по проектированию фундамента, рассмотренном ранее, подробно описана процедура проектирования изолированной опоры колонны.
Фундамент на колоннах — наиболее часто используемый тип фундамента. Он обслуживает самые разные здания. Конструкция колонн ПКК. Я спроектировал план дома, в нем двойная стена, пространство для проема на первом этаже размером 16 футов x 16 футов. Строитель построил первый этаж и закончил его плитами на первом этаже.
Теперь на 2-м этаже будет крыша полностью. Интересно, ведь длина пролета более 16 футов, что делать? Я хочу, чтобы расстояние между верхним резервуаром для воды и домами рядом с резервуаром для воды было минимальным.
Мне нужно правило проектирования конструкции двухэтажного здания, включая фундамент, колонну, балку, крышу и т. Д. Другой адрес электронной почты: zhpanna gmail. То есть квартир 12. Если в среднем в квартире 7 человек, то всего будет 84 человека. Будет ли здание выдерживать нагрузку на этот резервуар, так как для этого может потребоваться около литров воды в день? Сообщите мне структуру колонн жилого здания, сколько колонн требуется в квадратных футах.
Сейсмостойкая конструкция ПКР. Взгляните на наши Услуги по проектированию конструкций, предлагаемые Civil Projects Online.
Plzzzz подскажите. Проверь это. Расчет нагрузки. Привет, я ищу детали фундамента фабричного сарая на целине, что не достаточно сложно.
Планируется перейти на опоры RCC размером 4 фута x 3 фута x 1 фут, используя диаметр 20 мм, для размера стойки 9 дюймов x 12 дюймов. Вы можете указать образец арматуры ???
Запас FormlabsКакой должна быть длина фундамента и колонн 4-х этажного дома. Можно ли использовать старый пол в качестве опоры в качестве фундамента, который нужно поднять на 1 метр над существующим полом.Если длина балки составляет 3 м, 4 м, 5 м, то какими должны быть размеры колонны и балки. Для проектировщика бетонных плит своими руками доступны обширные графики и ресурсы, чтобы построить идеальную плиту для строителя дома из набора. Возможно, именно здесь застройщик-собственник должен получить помощь, потому что укладка плит — сложный и трудоемкий процесс, который лучше всего подходит субподрядчикам.
У всех умелых людей есть таланты, и вы могли бы заниматься бетонированием, но для укладки плит требуется ряд талантов и навыков, которые необходимо объединить для успеха вашего бетонного проекта своими руками.Конечно, для легального и надежного строительства бетонных фундаментов потребуются «правильно разработанные планы» с указанием деталей бетонных оснований.
2-метровые дистрибьюторыНачиная с этого приключения, сделанного своими руками из бетона, и это «будет» приключение, есть куча оборудования, необходимого для строительства бетонной плиты. Большую часть нужно будет купить, часть нанять.
Давайте составим список Первым шагом будет создание вашего сайта. Это включает в себя настройку профилей и использование строк для обозначения сайта.Для получения подробных графических инструкций по этому процессу перейдите на нашу страницу с планами. Пометьте все опоры и водопроводные траншеи мелом, затем удалите веревки. Сделайте обвалочный стержень, чтобы проверить уровни глубины. Установите теодолит для поддержания общего уровня. Наемный мини-экскаватор с резиновыми гусеницами можно использовать для рытья фундаментов бетонных плит и прокладки канализационных траншей.
Экскаватор одновременно роет канализационные или септические траншеи. Рысь уберет лишнюю землю.Большинство хороших подрядчиков по земляным работам знают свое дело и понимают основания, уровни, уклоны и уклоны, и будут полезны строителю-владельцу благодаря своему опыту.
Совет: обратитесь к оператору постарше и прислушайтесь к его совету. Очистите место от всего лишнего щебня и прикрепите к профилям струны.
Чертежи к руководству по строительству
Теперь мы готовы к странице опалубки перекрытий. Или перейдите прямо на нашу страницу заливки бетона. Вот фотография моего набора для заливки плит для дома.Перейдите на домашнюю страницу Kit Home Basics. Привет, Майкл! Можете ли вы дать мне представление о том, что я сделаю в первую очередь в отношении неровностей под плитами в водопроводе: канализационные трубы, насос и т. Д.?
Сложный запрос без информации, на который сложно ответить.
Сборник данных по инженерному проектированию
Будете ли вы подключены к канализации или потребуется септик, подключены ли вы к водопроводу или к резервуару с водой? Ваш сантехник спроектирует черновик на основе плана этажа дома, который вы ему предоставите.Канализационные трубы, выходящие из здания, нужно изолировать поролоном, чтобы защитить их от заливки бетона.
Водопроводные трубы должны проходить через потолок, а не через плиту. Перед заливкой бетона необходимо закрыть все неровности трубопровода, а также установить заглушки для защиты от термитов. Спросите своего сантехника о заправленных трубах резервуара для воды. Но я уверен, что ваш сантехник даст лучший совет, чем мой. Щелкните здесь, чтобы просмотреть Политику конфиденциальности этого сайта. Kit Home Basics. Составление бюджета О.
Строительные чертежи | Типы строительных чертежей, используемых в строительстве
Строительные чертежи представляют собой руководство по развитию здания.Не существует стандартного списка чертежей, которые можно использовать на строительной площадке. Это зависит от типов конструкции и строительного чертежа, которые подготавливаются и выдаются на месте.
Чертежи являются необходимыми документами на любой строительной площадке. Без подробного чертежа различных компонентов здания никакие работы не могут быть выполнены на месте. Существует различных типов строительных чертежей. в процессе строительства служат руководством для ответственного инженера на стройплощадке и предоставляют подробную информацию, такую как размер, размеры, материал и расположение компонента конструкции.
Ниже приведены строительные чертежи , используемые в любом проекте.
- План расположения объекта
- План этажа
- Чертеж в разрезе
- Чертежи конструкций
- Рабочие чертежи
- План фундамента
- Чертежи расположения колонн
- Чертежи расположения балок цоколя
- Чертежи деталей полов
- Детали оконных рам и дверей
- Чертежи уровней подоконников и перемычек
- Детали армирования колонн, балок и перекрытий
- Детали расположения лестниц и армирования
- Схемы расположения сантехники
- Чертежи электрических схем
- Отделочные чертежи
Подробнее: Структурные компоненты здания и их стандартные размеры
Виды строительных чертежей
Ниже представлены важные чертежи , используемые на строительной площадке
1) План расположения объектаПлан участка — увеличенный чертеж или план предлагаемой строительной площадки . Он включает в себя каждую существующую деталь конструкции, ее размер и форму. План объекта также известен как план расположения объектов , который показывает расположение компонентов сайта.
С помощью архитектора плана участка или планировщика получить представление о существующих особенностях участка и соответствующим образом спланировать, а также принять решение о сносе, если это необходимо.
План участка также важен для определения местоположения любого сооружения на большой строительной площадке . Эти типов чертежей в строительстве подготавливаются перед проектированием здания.
Следующие данные должны быть включены в план участка,
- Граница участка и подробные сведения об окружающих свойствах или сооружениях.
- Положение или расположение здания по отношению к его окружению.
- Расположение деталей лесозащитных ордеров и основных элементов ландшафта.
- Расположение или вместимость стоянки, транспортные потоки и указатели.
- Существующие дороги, пешеходные дорожки, пандусы, участки с твердым покрытием и т. Д.
2) План этажа
План этажа — один из самых важных типов строительных чертежей. План этажа представляет собой двухмерный чертеж, на котором показано расположение различных компонентов комнаты с указанием их размеров. Он включал расположение и расположение гостиной, гостиной, кухни, спальни, лестницы, ванны, туалета и т. Д.
План этажа очень важен для инженера. Иногда на плане этажа также указывается мебель, техника или все, что хранится в комнате. Но это не обязательная особенность поэтажного плана. Он дает лишь общее представление о том, как будет выглядеть комната с добавленной мебелью.
Подробнее: 10 видов мебели в доме и их стандартные размеры
3) Чертеж в разрезе Чертеж в разрезе
Чертеж разреза — это такая же линия фасада здания, но он разрезан в вертикальном плане внутри плана здания.Более того, он представляет детали здания при вертикальном разрезе внутри здания. Например, если яблоко разрезано на две части, то его внутренняя форма выглядит как разрез или рисунок яблока.
Точно так же чертеж в разрезе важен для получения подробной информации о внутреннем компоненте. Как правило, план этажа показывает только две длины и ширину, чем высота компонента? Итак, это видно на чертеже здания в разрезе.
4) Структурные чертежи
Строительный чертеж, один из основных типов строительных чертежей, представляет собой план или набор планов того, как будет построено здание или другое сооружение. Как правило, он готовится зарегистрированными профессиональными инженерами-строителями и сопровождается архитектурными чертежами.
Чертеж конструкции в основном касается несущих элементов конструкции. В них содержится подробная информация о размерах и типах используемых материалов, а также общие требования к соединениям.
Чертеж конструкции никогда не дает архитектурных деталей, таких как отделка поверхностей, перегородки или механические системы. Структурные чертежи напрямую связаны с проектом конструкции здания, который передается на рассмотрение строительной администрации. Структурные чертежи также включают контрактные документы, которые помогают подрядчикам детализировать, изготовить и установить части конструкции.
5) Рабочие чертежи
Рабочий чертеж — это тот чертеж, который требуется для выполнения работ на любом сооружении.Это основные инструкции для инженеров по строительству здания в соответствии с проектом. На строительной площадке используются различных типов рабочих чертежей, таких как план этажа с размерами, план фундамента, детали полов и т. Д.,
6) План расположения фундамента
План расположения фундамента является наиболее важным типом строительных чертежей . Это план с подробным описанием фундамента здания. План фундамента включает следующие детали:
План фундамента- Типы фундамента для строительства
- Размер и форма фундамента
- Размеры и расстояние между собой
- Центральная линия здания и компонента
- Подробная информация о PCC и земляных работах.
7) План расположения колонн или чертежи
План расположения столбцов — это план, который включает подробные сведения о размере, форме и расположении столбцов с указанием размеров. Это важный чертеж или план для любой конструкции здания без плана расположения колонн. Первоначальная структура не может быть построена. Этот план показывает столбец с их идентификационными номерами, такими как C1 или C2. Этот план компоновки помогает инженерам сайта размещать и строить колонны на месте.
Подробнее: Что такое BOQ и пример Смета на строительство
8) Схема расположения балок цоколя:
Это чертежи типа в строительстве , на которых план или чертеж компоновки балки цоколя показывают подробные сведения о положении балки цоколя, компоновке, размере и деталях армирования.Это важный чертеж при подготовке макета опалубки для балки цоколя .
9) Чертежи деталей пола:
План перекрытия при строительстве зданий показывает подробные сведения о размере, толщине, типах материалов и типах полов, которые будут использоваться. Он также показывает детали базового материала пола.
10) План деталей рамы дверей и окон:
Это видов транспорта , из которых на плане показано положение двери и окон в стене.Указывает расположение, высоту окон, положение рамы при креплении двери и окна. Он также включает график открывания дверей и окон .
11) Чертежи порогов и перемычек:
На этих чертежах показано сечение стены с подоконником и уровнем перемычки. Он включает данные о длине, ширине и толщине перемычки на стене. Это важный тип рисунка, который используется в строительстве.
12) Детали армирования колонн, балок и перекрытий:
Это важный и важный чертеж при строительстве колонн, балок и перекрытий. На этом чертеже показаны детали армирования, покрытия и опалубки. Это помогает инженеру на объекте определить диаметр стали и расстояние между стальной арматурой, которая будет использоваться при строительстве колонны, балки и фундамента.
Он также показывает межцентровое расстояние между колонной и балкой, что помогает правильно позиционировать структурные компоненты. Это важные типы строительных чертежей любых работ.
Подробнее: Типы лестниц в гражданском строительстве
13) Подробная информация о расположении лестницы и армировании: Детали усиления лестницы
Показывает детали плана лестницы со стандартными размерами.Он включает в себя деталей длины лестницы, ширины, размера площадки, количества подступенков, количества ступеней и т. Д. c. Это важный чертеж при строительстве лестницы. План и разрез лестницы учитывают детали арматуры, угол к лестничному маршу и покрытие, которое будет использоваться.
14) Схема расположения сантехники:
Это важные виды строительных чертежей. Сантехнические работы связаны с водопроводом в доме. Он включает в себя план расположения различных типов дома для подачи воды в разные комнаты дома.
Сантехнический план включает следующие,
- Размер сваи
- Материал сваи
- Положение сантехнической арматуры
- Расположение выходного отверстия
Виды строительных чертежей
15) Чертежи электрических схем:
Это графическое представление точного расположения различных электрических устройств, таких как распределительный щит, световая точка, точка вентилятора, точка потолка, со схемой подключения. Инженер-электрик может прочитать этот план расположения и рассчитать материал, необходимый для электрификации здания.
Типы чертежей электрических схем ,
- Схема расположения осветительных приборов
- Схема расположения распределительного устройства
- Схема расположения генератора и другого оборудования
- Схема расположения заземления
- Схема расположения системы молниезащиты
- Схема расположения кабелей
- Схема расположения кабелепровода
- Схема расположения кабельных лотков
- Схема классификации зон — опасные зоны
16) Чертежи отделки:
Чертежи отделки показывают детали окончательной отделки каждого компонента, такие как рисунок пола, цвет окраски, форма подвесного потолка, текстура штукатурки и дизайн фасада.
Слова эксперта:
Строительные чертежи подготовлены в соответствии с требованиями и важностью проектных работ.
В случае небольших работ количество технических чертежей ограничено, но, с другой стороны, по мере увеличения размера проекта чертежи деталей имеют важное значение. Дополнительные детали и чертежи повышают точность работы и уменьшают количество ошибок.
Какие бывают 6 типов строительных чертежей?
6 типов чертежей, используемых на объекте
План расположения объекта
План этажа
Чертеж в разрезе
Структурные чертежи
Рабочие чертежи
План фундамента
Lorem ipsum dolor sit amet, conctetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.Ut enim ad minim veniam, quis nostrud упражнение ullamco labouris nisi ut aliquip ex ea Commodo Conquat.
Посмотреть видео: Как читать строительные чертежиВам также может понравиться:
QuickStart Course — Неделя 2, часть 6 — © Copyright 2011 by Eric Bobrow
БЫСТРЫЙ КУРС — МОДУЛЬ 2 ЧАСТЬ 6 — Рисование перекрытия перекрытия, редактирование границы многоугольника
Давайте посмотрим, как мы можем сделать пол для этого здания.Мы перейдем к инструменту «Перекрытие», который используется для полов, но также и для других плоских элементов, таких как столешницы, полки, иногда для плоских крыш, для мощеных площадок и твердых ограждений. Таким образом, все, что является плоским, обычно можно аппроксимировать с помощью инструмента «Плита». [0:26]
Теперь, чтобы нарисовать инструмент «Перекрытие», когда мы его активируем, у нас есть выбор параметров геометрии. Итак, у нас есть многоугольник, прямоугольник или повернутый прямоугольник. Я просто очень быстро покажу вам, щелкнув серию точек. Это многоугольник, у него любое количество точек.Когда я нажимаю на первую точку, мы получаем молоток, который закрывает и завершает операцию. Когда я использую прямоугольник, нажимаю две точки, и, конечно же, я могу вводить значения с помощью трекера, чтобы сделать их определенного размера. А для повернутого прямоугольника первые две точки будут определять длину и угол. И, конечно же, это может быть привязано к известным углам, или я могу ввести эти значения, а затем дополнительный щелчок определит расстояние в другом направлении. [1:13]
Теперь я собираюсь перейти в 3D, нажав F3, и мы увидим, что эти плиты нарисованы, как и следовало ожидать, лежащими на земле.Теперь я пойду и отменю, и я отменю все три из них. И мы начнем закладывать настоящий этаж под зданием. Итак, поскольку здание имеет неправильную форму, я могу использовать метод многоугольника, чтобы щелкать по каждой угловой точке. Поэтому, когда я подношу курсор к углу, появляется галочка. Вы увидите, как я вытаскиваю резиновую ленту, перемещая курсор, и получаю белый карандаш. И когда я подхожу к углу стены, он становится черным карандашом. Так что я могу просто двигаться, пока не возьму черный карандаш, и щелкнуть здесь серию из восьми точек.А теперь я могу вернуться к первой точке или просто щелкнуть предпоследнюю точку, и она закроется. [2:12]
По сути, он должен создать замкнутую форму. Теперь мы действительно не видим здесь плиты, потому что она была нарисована прямо под стенами, но когда я перейду в 3D, мы увидим, что плита теперь помещена там. Я собираюсь отменить действие и показать вам другой способ сделать это, потому что мы могли бы нарисовать прямоугольник, скажем, от этого угла в верхнем правом углу до нижнего левого угла, и это создало бы одну часть плиты.А затем мы можем отредактировать эту форму плиты, чтобы придать ей нужную нам форму. Итак, чтобы отредактировать плиту, нам нужно сначала выбрать ее. Поэтому я удерживаю клавишу Shift, чтобы временно получить стрелку, а затем нажимаю на угол или край плиты. Вы увидите, что теперь он выделен маркерами. [2:57]
Теперь, когда я нажимаю здесь крайнюю точку, вы увидите, что в палитре редактирования есть разные параметры. Палитра редактирования расположится где-то рядом с курсором, а затем, когда вы отпустите, она переместится в предпочтительное положение.Чтобы отрегулировать это предпочтительное положение, просто возьмите строку заголовка и перетащите ее. Теперь, если я возьму какой-либо из элементов или любую из опций в палитре питомцев внизу, это будет перемещать все или вращать все. Вы можете увидеть, что он там сделает. Или отзеркаливание или возвышение. Так разные варианты, которые переместили бы весь элемент. [3:39]
Теперь вместо этого, если я перейду в верхнюю область, то будет редактироваться только часть элемента. Так, например, этот добавит узловую точку, которую я могу расположить где угодно.Если я вместо того, чтобы идти к краю, перейду в угол, у нас будет несколько иной вид палитры домашних животных, потому что я нахожусь на угловой точке. Итак, он говорит: «Вы хотите переместить эти угловые точки?» Я просто пойду и щелкну, чтобы переместить его сюда. Я вернусь к краю и надавлю. И снова, это дает мне возможность добавить точку. И в этом случае, вместо того, чтобы произвольно щелкать в пространстве, я просто перенесу его прямо в нужную точку. И снова, я возьму еще одну грань и добавлю еще одну точку.И поэтому я могу, даже постфактум, пойти и отредактировать это, щелкнув по каждому краю и просто перетащив точку, которую я создаю, на место. И затем, когда я перехожу к этой последней точке, которую нужно перенастроить, он вспоминает, что последнее редактирование, которое я сделал с точкой, когда точка была выбрана, — это переместить узел. И поэтому он просто очень быстро меняет положение. Итак, это еще один способ, которым мы можем редактировать это, — это в основном рисовать что-то с некоторыми точками в начале, а затем переходить к краям и угловым точкам, добавлять узлы и перемещать их в положение.[5:08]
Теперь я вернусь и отменим все эти точки, или на самом деле я просто нажму клавишу Delete. Так что выбранная плита уходит. И я выберу еще один вариант, о котором очень полезно знать. Я нажимаю две точки, чтобы определить этот прямоугольник, а затем нажимаю клавишу Shift и щелкаю по краю или углу, чтобы выбрать его. И в этом случае, когда я нажимаю вниз, вместо того, чтобы сказать, что хочу переместить этот узел, я использую этот маленький символ плюса, который говорит: «Я хотел бы добавить к нему некоторую область».Поэтому, когда я щелкаю или выбираю его, он обычно говорит: «Введите первый угол прямоугольной плиты». По сути, создайте прямоугольник, и я добавлю его к этой плите. Итак, я пойду и нажму на эти две удобные точки, и когда я закончу, щелкнув второй раз, вы увидите, как была добавлена вся эта прямоугольная область. [6:07]
И это перекрывает исходный прямоугольник. Но это не было проблемой, просто добавили к нему новую область. Так что любая из этих операций редактирования будет работать нормально.Теперь, если я перейду к краю здесь, и вместо того, чтобы добавить точку, я могу пойти и сместить. Итак, вы видите, что один из вариантов — смещение. А потом я могу сместить его на определенное расстояние. Если бы я хотел, чтобы он был, скажем, длиной 6 футов или 2 м, я просто набираю 6 футов, нажимаю Enter, это будет ровно 6 футов перпендикулярно краю, на который я указывал. Я также могу пойти сюда, что также могу пойти сюда и просто визуально переместить его туда, где я хочу, и, возможно, привязать его к тому месту, где он совпадает с этим углом.[6:51]
Итак, другие варианты включают переход к краю и выбор кривой. Так что я могу его изогнуть и снова изогнуть, пока не получу желаемую форму. Если это кривая, и я не хочу, чтобы она была кривой, я хочу вернуть ее прямо, тогда мы используем здесь эту опцию точки особым образом. Когда вы находитесь на краю, выбираете опцию точки и отпускаете, она выпрямляется и удаляет кривую. Есть еще один вариант, который я покажу вам, который полезен в некоторых случаях: перейти к углу, и вместо перемещения одной точки или добавления объема или других вещей мы можем смещать все края, делая их больше или меньше, по сути. команда смещения.[7:38]
И теперь вы можете видеть, что фантомное изображение становится немного больше в каждом направлении или немного меньше. И если я ввожу расстояние, скажем, 2 фута, что будет, скажем, 2/3 м или 600 мм, нажмите на это, и оно расширится на 2 фута в каждом направлении. Это может быть очень полезно, когда вы пытаетесь создать стену ствола и опору, потому что вы можете сделать так, чтобы опора выходила на прямое расстояние от стены ствола фундамента. Так что сейчас я просто отменяю, нажав Ctrl + Z.И последний вариант — иногда вы можете захотеть заполнить угол или перенести его. Итак, если у меня выбрана плита, перейдите к углу, а затем нажмите на эту опцию или выберите эту опцию для Заполнить ее или Перенести, я могу затем выбрать, какой будет радиус. Скажем, 6 футов или 2 метра, и скажем «ОК». Затем он будет изгибать этот край. И, возможно, вы заметили, что я просто отменю его снова, что есть возможность применить ко всем углам, что не имеет смысла для этого здания, но давайте просто взглянем.Вы можете увидеть, как здесь изогнулись все края. Так что я отменю. [8:48]
Итак, это основные методы, которые вы можете использовать для создания и редактирования многоугольников, таких как плиты перекрытия. Эти подходы фактически применимы к любому полигональному элементу в ArchiCAD, например, инструмент Slab, инструмент Roof, инструмент Mesh, который обычно используется для моделирования местности, инструмент Fill, который используется для заполнения 2D области штриховкой или заливкой. или поче. И многие из этих подходов также можно использовать с несколькими линиями, такими как полилиния, или даже когда у вас выбрано несколько стен.Вы обнаружите, что для палитры домашних животных можно использовать те же команды редактирования. Итак, то, что вы только что узнали об инструменте Slab, на самом деле применимо во многих областях интерфейса ArchiCAD. На этом завершается последний урок модуля 2 курса QuickStart. Спасибо за просмотр.
Подготовка графика изгиба стержней для плит перекрытия
Спецификация гибки стержней — это важный рабочий документ по конструкции, который показывает расположение, форму изгиба, общую длину и количество всех арматурных элементов, представленных на структурном чертеже.Он часто предоставляется на отдельном листе (обычно на бумаге формата А4) от структурного чертежа. Отметки стержней из чертежа деталей конструкции напрямую переносятся в спецификацию гибки стержней. Обычно мы определяем количество подкреплений на основе их общей массы в тоннах или килограммах. Для небольших проектов вы можете количественно оценить, исходя из количества необходимых длин.
Спецификация изгиба стержней для плит перекрытия позволяет показать количество, размер и форму стержней, необходимых во время строительства. Этот документ очень важен для предконтрактных и постконтрактных операций.Информация, необходимая для составления графика гибки стержней для плиты перекрытия, берется из подробных чертежей арматуры. Одним из важных параметров при составлении графика гибки прутков является необходимое количество стали (в килограммах или тоннах). Это основано на единице массы и размера арматурных стержней.
Единичная масса арматуры
Единичная масса арматуры определяется плотностью стали. Плотность стали, обычно используемой для этой цели, составляет 7850 кг / м 3 .
Например, рассмотрим стержень диаметром 12 мм;
Площадь определяется как (πd 2 ) / 4 = (π × 12 2 ) / 4 = 113,097 мм 2 = 0,0001131 м 2
Учитывая единицу длины стержня, мы можем проверить, что объем метровой длины прутка 0,0001131м 3 ;
Плотность = Масса / Объем = 7850 кг / м 3 = Масса / 0,0001131
Следовательно, удельная масса стержня диаметром 12 мм = 7850 × 0,0001131 = 0,888 кг / м
Следовательно, для любого диаметра прутка;
Базовая масса = 0.00785 кг / мм 2 на метр
Вес на метр = 0,006165 ϕ 2 кг
Вес на мм 2 на расстоянии s (мм) = 6,165ϕ 2 / с кг
Где;
ϕ = диаметр стержня в миллиметрах
Удельный вес различных размеров арматуры указан в таблице ниже;
Диаметр стержня (мм) | Вес на метр (кг) | Длина на тонну (м) | ||
6 | 0.222 | 4505 | ||
8 | 0,395 | 2532 | ||
10 | 0,616 | 1623 | ||
12 | 0,888 | 11 | 0,888 | 11 |
20 | 2,466 | 406 | ||
25 | 3,854 | 259 | ||
32 | 6,313 | 158 | ||
40.864 | 101 |
Основные формы для графика гибки стержней
В практических правилах есть несколько основных кодов формы (BS 8666: 2005). Но в наши дни принято рисовать форму изгиба на документе BBS, чтобы избежать путаницы и дополнительных усилий, связанных с извлечением формы из стандартного документа.
Чтобы получить длину стержней арматуры на структурном чертеже, используйте следующее соотношение;
Длина стержня = Эффективная длина + Ширина опоры — Бетонное покрытие (и) — Допуски
Типичные значения допусков (вычетов) приведены в таблице ниже;
Чтобы проиллюстрировать, как это делается, рассмотрим общую компоновку первого этажа здания, как показано ниже;
Расчет графика гибки стержня
Длина резки арматуры = A + B + C — r — 2d (Таблица 2.19, Reynolds, Steedman, and Threlfall, 2008)
Где;
r = радиус изгиба (r = 24 мм для стержней 12 мм с высокой текучестью; и 20 мм для стержней Y10 мм)
d = диаметр стержня
Маркировка стержня 01:
A = 4000 + 230-35 = 4195 мм
B = 150-2 (25) — 10 = 90 мм (включая допуск 10 мм)
C = 230 + 800-35 = 995 мм ( из соображений детализации 0,2 л)
r = 24 (для стержней 12 мм)
L = A + B + C — r — 2d = 4195 + 90 + 995 — 24 — 2 (12) = 5235 мм
Маркировка стержня 02:
L = 2230 мм
Маркировка стержня 03:
A = 3600 + 230 — 35 = 3795 мм
B = 150 — 2 (25) — 12 — 10 = 78 мм (включая допуск 10 мм)
C = 230 + 720 — 35 = 915 мм (из соображений детализации 0.2L)
r = 24 (для прутков 12 мм)
L = A + B + C — r — 2d = 3795 + 78 + 915 — 24 — 2 (12) = 4740 мм
Маркировка стержня 04:
A = 1080 + 1200 + 230-25 = 2485 мм
B = 150-2 (25) — 10 = 90 мм (включая допуск 10 мм)
C = 1200 + 230-25 = 1405 мм (из соображений детализации 0,2 л)
r = 24 (для стержней 12 мм)
L = A + B + C — r — 2d = 2485 + 1405 + 90-24-2 (12) = 3932 мм
Маркировка стержня 05:
A = 6000 + 230-35 = 6195 мм
B = 150-2 (25) — 12-10 = 78 мм (включая допуск 10 мм)
C = 1200 + 230-35 = 1395 мм (из соображений детализации 0.2L)
r = 20 (для стержней 10 мм)
L = A + B + C — r — 2d = 6195 + 1395 + 78-20-2 (10) = 7628 мм
Маркировка стержня 06:
L = 4630 мм
Маркировка стержня 07:
L = 3830 мм
Маркировка стержня 08:
A = 1200 + 230 — 35 — 25 — (15) = 1355 мм (включая допуск 15 мм)
B = 150 — 2 (25) — 10 = 90 мм (включая 10 допуск мм)
r = 24 (для стержней 12 мм)
L = 2 (A) + 2 (B) + C + D — 3r — 6d = 2 (1355) + 2 (90) + 2 (125) — 3 (24) — 6 (12) = 2996 мм
Маркировка стержня 09:
L = 2030 мм
Маркировка стержня 10:
L = 1830 мм
Окончательную таблицу для графика гибки стержней можно подготовить, как показано ниже.Однако важно включить в расписание все детали, чтобы избежать путаницы.
Надеюсь, этот пост окажется для вас полезным… Помогите рассказать другим о Structville и продолжайте посещать нас.
