Размеры плит перекрытий различных марок

Представленные на современном рынке многопустотные ЖБ плиты отличаются технологией производства и типоразмерами – эти параметры определяют предназначение и особенности применения изделий.

Виды:

• типовые, изготавливаемые формовочным методом ПК ЖБИ;
• ЖБИ безопалубочного стендового формования — ПБ;
• облегченные конструкции – ПНО и ПБО.

Плиты ПК

ПК плиты являются одними из наиболее востребованных в современном строительстве. В процессе их производства используются металлоформы и применяется армирование сеточного (для изделий длиной до 4,2 м) или предварительно напряженного (для плит длиной более 4,5 м) типа.

Ширина панелей стандартна и составляет 1, 1,2, 1,5 или 1,8 м, при этом допустимое отклонение по габариту составляет до 6 мм.

Длина плит ПК вариативна и находится, как правило, в пределах 1,8-7,2 м, однако некоторые изделия имеют длину 9 м.

При расчете следует учитывать, что фактическая длина плиты всегда на 2 см меньше номинальной, допустимые показатели предельного отклонения составляют 8 и 10 мм соответственно для плит длиной до и от 4 м.

Диаметр пустотного отверстия стандартный и составляет 159 мм – это позволяет применять плиты ПК при обустройстве перекрытий, подразумевающих прокладку инженерных коммуникаций. Расстояние от центра до центра последовательно расположенных пустот составляет 185 мм.

Плиты ПБ

Безопалубный метод производства плит перекрытия ПБ позволяет изготавливать изделия различной конфигурации по типовым и нестандартным размерам. В процессе производства применяется бетон марок от М400 и выше с обязательным использованием предварительно напряженной арматуры, длинный монолитный фрагмент по факту полного застывания разрезается на плиты определенной длины.

Стандартная ширина полотна составляет 1,2 м – это оптимальный размер среднестатистического проема, однако встречаются и более широкие модели, изготовление которых осуществляется по спецзаказу.

Длина плит ПБ может составлять от 1,8 до 12 м, при этом изделия разной длины отличаются несущей способностью. При высоте 22 см стандартными показателями нагрузки (800 кг/кв.м.) обладают плиты длиной до 9,6 м, более длинные модели обладают либо меньшей несущей способностью при стандартной высоте, либо большей высотой.

Плиты ПНО/ПБО

Облегченные железобетонные плиты перекрытий обладают высотой всего 16 см, что в сравнении с другими разновидностями накладывает некоторые ограничения на параметры их использования ввиду меньшей несущей способности.

ПНО плиты могут изготавливаться как в традиционной формовочной технологии (шириной 1, 1,2 или 1,5 м и длиной до 6,3 м), так и безопалубочным методом (шириной 1,6 м и длиной до 7,6 м). Изделия в других размерах предназначены для меньших в сравнении со стандартных нагрузок.

Диаметр отверстий вариативен и зависит от технологии изготовления и стандартов производителя.

Заводская маркировка плит перекрытий обычно стандартна и содержит информацию об их основных характеристиках – типе, длине, ширине, допустимой нагрузке, иногда также о параметрах армирования. Например, обозначение ПК-60-12-8 свидетельствует о том, что изделие относится к классу формовочных пустотных плит длиной 6,0 м, шириной 1,2 м и рассчитано на нагрузку 200 кг/кв.м.

Плиты ПК и ПБ — в чем разница?

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Диаметр пустотных отверстий, равный 159 мм, позволяет прокладывать внутри плит инженерные коммуникации (например, электропроводку или сантехнические трубы). Определить марку используемой железобетонной продукции способны только профессионалы.

Отличие плит перекрытия ПК и ПБ

Плита перекрытия ПК – это изделие с полостями округлой формы внутри конструкции, которые используются для перекрытий пролетов зданий жилого и административного назначения. На сегодняшний день плиты перекрытия ПК повсеместно используются в процессе возведения практически каждого здания. Учитывая функции данного строительного элемента важно соблюдать нормы производства. В отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций.

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений.

Особенности маркировки

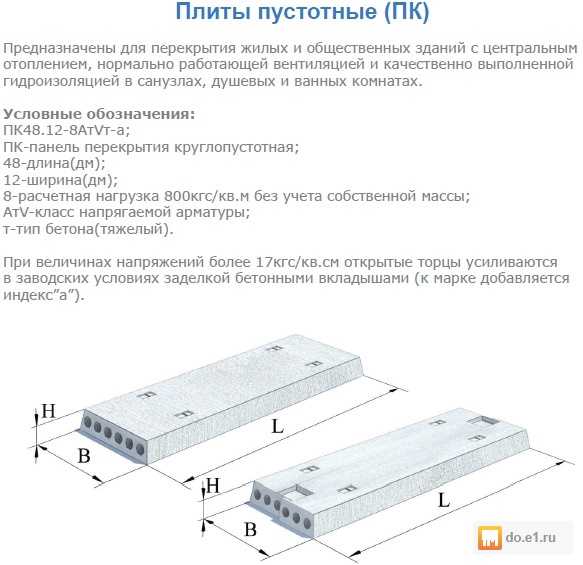

Рассмотрим плиты ПК 60.10-8Ат5 и ПБ2 63.15-8. Расшифровка первой плиты такая:
ПК 60.10-8Ат5
ПК – порядковый номер
60 – длина (6 метров)
10 – ширина (1 метр)
8 – нагрузка (800 кгс/м²) Ат5 – напряженность арматуры

Плита вторая:
ПБ2 63. 15-8
ПБ2 – порядковый номер (220 см высота)
63 – длина (6,3 метров)
15 – ширина ( 1,5 метра)
8 – нагрузка (800 кгс/м²)

Производство и сферы применения плит перекрытия

Плиты перекрытия ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия, которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки.

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.

Плиты перекрытия получили очень широкое применение, и это пожалуй, наиболее применяемый вид железобетонной продукции. Они используются для перекрытия пролетов до 12 метров, хотя наиболее распространенный тип плит, это плиты длиной 6300 мм. Подвалы, цокольные этажи, межэтажные перекрытия – везде применяются данные плиты. В многоэтажном строительстве плиты также получили широкое распространение, особенно в советский период где была важна скорость строительства – нужно было обеспечить жильем большое число граждан.

В настоящее время плиты перекрытия также часто применяются при строительстве коттеджей и загородных дач.

Свойства плит перекрытия ПК

Технические характеристики:

• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• используются для возведения любых типов строительных конструкций;
• повышенная звуконепроницаемость и стойкость к высоким температурам;
• виброустойчивый строительный материал;
• используются для возведения любых типов строительных конструкций.

Опалубочные панели оснащаются специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Достоинства плит перекрытия ПБ

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
2. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
3. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
4. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
5. Поверхность стройматериалов отличается высоким качеством.

У плит перекрытия ПБ есть один недостаток — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Остались вопросы? Звоните, наши консультанты помогут правильно выбрать плиту перекрытия по типу и размеру.

Завод ЖБИ изделий «Партнер+». Стройка в плюсе!

Полые сборные железобетонные полы | Планки и плиты

Полые полы (также известные как плиты или доски) легкие, эффективные и прочные. На нашем заводе в Эссексе мы уже более 75 лет профессионально производим полы из пустотелых бетонов.

Отправить запрос на пустотелые полы Скачать техпаспорт

Что такое напольное покрытие Hollowcore?

Пустотные перекрытия Milbank (также известные как плиты или доски) представляют собой предварительно напряженные бетонные плиты с внутренними трубчатыми пустотами, образующими эффективную и легкую доску, которая намного легче, чем другие плиты перекрытия такой же толщины или прочности. Уменьшение веса дает такие преимущества, как более низкие транспортные расходы и экономия на стоимости необходимых материалов (бетона).

Универсальные многопустотные плиты

Пустотные плиты обычно используются при строительстве верхних этажей в квартирах, коммерческих зданиях и больших домах. Они обеспечивают выдающиеся тепловые свойства и обеспечивают повышенную тепловую эффективность во всех разработках. Пустотные доски Milbank доступны в виде блоков глубиной 150 мм, 200 мм и 250 мм и производятся стандартной шириной 1200 мм (хотя доступны различные формы и ширины в соответствии с вашими индивидуальными требованиями). При совместной установке и заливке элементы Milbank Hollowcore образуют единую монолитную плиту.

Преимущества напольных покрытий из пустотелых досок/плит

Испытанное решение

Знаете ли вы, что только в Европе было установлено более одного миллиарда квадратных метров многопустотных плит?

Испытанные во всем мире пустотелые перекрытия позволяют строить многоцелевые здания и увеличивать полезную площадь пола.

Как? Пустотная плита может иметь пролет до 10 м без промежуточных опор, что позволяет создавать светлые и открытые помещения с меньшим количеством перегородок.

По сравнению с монолитными перекрытиями, пустотелые плиты являются одним из наиболее устойчивых бетонных изделий в строительстве, так как содержат меньше материала, цемента, воды и стали. Идеальное решение от строительства семейных домов до торговых комплексов.

Испытанное решение

Знаете ли вы, что только в Европе было установлено более одного миллиарда квадратных метров многопустотных плит?

Испытанные во всем мире пустотелые перекрытия позволяют строить многоцелевые здания и увеличивать полезную площадь пола. Как? Пустотная плита может иметь пролет до 10 м без промежуточных опор, что позволяет создавать светлые и открытые помещения с меньшим количеством перегородок.

По сравнению с монолитными перекрытиями, пустотелые плиты являются одним из наиболее устойчивых бетонных изделий в строительстве, так как содержат меньше материала, цемента, воды и стали.

Идеальное решение от строительства семейных домов до торговых комплексов.

• Наши специалисты по монтажу могут установить до 300 квадратных метров многопустотных плит за один день и гордятся тем, что делают все возможное для каждого клиента, независимо от того, большой он или маленький.

• Большие площади могут быть покрыты одним пролетом/планкой, что означает меньше стали/каменной кладки, структурную эффективность и гибкое открытое пространство с меньшим количеством балок, стен и опорных колонн.

• Пустотные доски

  обладают превосходной внутренней огнестойкостью. Наши блоки обладают минимальной огнестойкостью в течение 1 часа, хотя она может быть увеличена до 2 часов с использованием покрытия толщиной 40 мм.

• Опалубка или подпорки не требуются, а доски создают мгновенную рабочую платформу, позволяющую другим специалистам получить безопасный и мгновенный доступ для продолжения работы на месте.

• Наши пустотелые доски включают в себя прочный софит, готовый для размещения коммуникаций/проводки и т. д. Они подходят для открытой отделки в таких конструкциях, как автостоянки и промышленные здания, и предназначены для установки выравнивающей стяжки или другой утвержденной системы напольного покрытия.

• Пустотные плиты

  Milbank обладают превосходной звукоизоляцией и звукоизоляцией, что является важным фактором при использовании в жилых зданиях.

• Hollowcore обладает выдающимися тепловыми свойствами и обеспечивает повышенную тепловую эффективность в зданиях, помогая снизить потребление энергии, используемой для обогрева и охлаждения конструкций.

Ресурсы

Ищете предложение?

Мы являемся экспертами в разработке, производстве, доставке и монтаже сборных железобетонных изделий.

Свяжитесь с нами, чтобы узнать, как мы можем вам помочь.

Звонок 01787 223931

Связаться с нами

Родственный

контент

Вид

Напольное покрытие

Изолированный пол WarmFloor Pro

Вид

Напольное покрытие

Бетонный пол из балок и блоков

Вид

Напольное покрытие

Полы для дома

Пустотные полы | Сборные железобетонные плиты и плиты

Перейти к содержимому

Пустотные полыJeffrey Morrow2022-08-09T15:09:34+00:00

FP McCann производит сборные железобетонные пустотные полы.

Эти блоки представляют собой предварительно напряженную бетонную плиту шириной обычно 1200 мм (при необходимости также доступны части ширины) и текущим диапазоном глубины от 150 мм до 450 мм. В дополнение к этому ассортименту мы также производим сборные железобетонные плиты перекрытия толщиной 100 мм.

Наши технологии производства многопустотных плит постоянно обновляются и совершенствуются, чтобы обеспечить дополнительную толщину плиты, а также повысить эффективность и добиться более высокого качества. Как и другие наши напольные покрытия, многопустотные плиты можно использовать с кирпичной кладкой, сборными стальными конструкциями и монолитными конструкциями.

Независимо от того, требуется ли вам небольшой участок площадью 60 м ²  или этаж площадью 10 000 м ²  , у нас есть плиты и возможности для удовлетворения ваших потребностей. Мы работаем со всеми, от многонациональных строительных компаний, архитекторов и инженеров до самозанятых строителей, и мы всегда будем стремиться работать эффективно и результативно, чтобы построить прочные рабочие отношения

ПРИМЕЧАНИЕ: Таблицы приведены только в качестве руководства. При использовании максимальных пролетов рекомендуется учитывать влияние выпуклости/прогиба на отделку/внутренние перегородки. Схемы армирования будут различаться в зависимости от указанных пролетов/нагрузок.

В таблицах не учитываются уменьшенные грузоподъемности для потенциальных требований к служебным отверстиям или дополнительные нагрузки по сравнению с указанными выше. Для получения информации об альтернативных сочетаниях нагрузки и пролета, включая требования к служебным отверстиям или составные конструкции, обращайтесь в конструкторское бюро FP McCann.

* Доступно 2 часа. Для получения более подробной информации обратитесь в конструкторское бюро FP McCann.

Преимущества преднапряженных пустотелых полов

• Длинные пролеты
• Быстрая установка, особенно по сравнению с растворами для влажного бетона
• Немедленная рабочая платформа
• Высокая грузоподъемность
• Готовые отверстия для обслуживания
• Широкий диапазон толщины плит
• Может использоваться с каменными, стальными, сборными и монолитными конструкциями

Дизайн и производство

• Разработано в соответствии с BS8110 и BS EN 1992-1-1
• Может быть выполнен в виде композитного пола
• Могут быть предусмотрены точки подъема
• Все блоки могут поставляться с изоляцией, прикрепленной к потолку
• Предварительно напряженная конструкция с собственной предкамерой (обычно пролет/300)
• Класс огнестойкости до 2 часов
• Срок службы от 50 до 100 лет
• Может легко включать непропорциональные детали обрушения

Типичные области применения

• Жилые помещения (многоместные)
• Офисы
• Образование
• Автостоянки
• Розничная торговля
• Опекунство

Доступность
