Плиты ребристые перекрытий: размеры, характеристики

Ребристые плиты перекрытия – конструкционные элементы из железобетона, которые активно используются в современном мало- и многоэтажном строительстве. Плиты отличаются великолепными характеристиками прочности, надежности, несущей способности, равномерно распределяют серьезные нагрузки, гарантируют безопасность эксплуатации зданий даже в условиях повышенной сейсмической активности.

Ребристые перекрытия имеют цельное основание, а также ребристые элементы по бокам, благодаря чему способны выдерживать немалые нагрузки на изгиб. Для применения в условиях повышенных нагрузок плиты усиливают поперечными ребрами. Там, где нагрузки минимальны, бетон удаляют, добавляя его в зонах сжатия.

Благодаря этому сборная ребристая плита обладает максимальной прочностью, способностью переносить максимальные нагрузки при заметном уменьшении материала (экономия и снижение веса конструкции).

Шаг плиты перекрытия с балками не должен быть более 6 метров.

Ребристая плита может выступать частью кровли либо цокольного этажа. Чаще всего такие элементы используют в промышленном строительстве, в жилом – редко, так как ребра создают неровную поверхность, которую трудно отделывать.

Плиты ребристые перекрытия производят из тяжелого/легкого, плотного силикатного бетона. Применяется разная стальная арматура (обозначается буквами/цифрами). Современные производители создают изделия по ГОСТу 28043-89.

Основные виды ребристых плит:

ПГ – без полостей
ПВ – с отверстиями для вентиляции
ПФ – с фонарями
ПЛ – используются для удаления кровли

При выборе плиты обязательно нужно учитывать все типы предполагаемых нагрузок на конструкцию, смотреть размеры и технические характеристики изделия.

Содержание

1 Применяемые материалы
2 Сфера использования
3 Конструктивные особенности
4 Параметры
5 Виды и обозначение элементов перекрытий высотой 30 см

6 Классификация и маркировка продукции высотой 40 см
7 Рекомендации по расчетам нагрузки

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.

Основные требования к качеству плит:

Точное соответствие размеров установленным в ГОСТе величинам
Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Сфера использования

Ребристые монолитные перекрытия используются там, где нужно: сформировать воспринимающую нагрузку перекрытия для крупнопанельного объекта промышленного назначения, создать перекрытие чердачного типа в административном/жилом здании. В процессе монтажа обязательно соблюдают интервал между несущими опорами, учитывают расчетные нагрузки.

Плита ребристая перекрытия может использоваться:

При температуре до +50С там, где наблюдаются соответствующие особенности технологического цикла в условиях промышленных предприятий
При температуре до -40С в конструкции сооружений, которые постоянно находятся в условиях естественно низких температур (из-за особенностей климата)
В регионах, где сейсмичность достигает 9 баллов (но не более)
В условиях воздействия среднеагрессивных газообразных составов, которые влияют на железобетон
В отапливаемых помещениях, где установлен стабильный температурный режим

При условиях температуры ниже -40С и выше +50С, если перекрытие было сделано по специальному заказу, что обязательно отображается в документации

Конструктивные особенности

В соответствии с работающими в конкретных условиях нагрузками, технические характеристики ребристых плит могут меняться – добавляются поперечные ребра, что повышает прочность. Изделия лучше всего работают под влиянием нагрузки на изгиб, бетон сосредотачивается в местах сжатия, а на участках растяжения сконцентрирован минимально.

Мощная стальная арматура позволяет экономить бетонный раствор, уменьшает толщину перекрытия и его вес без ущерба прочности. Плиты могут быть выполнены в разных типоразмерах, обладать различным весом, толщиной, предполагать то или иное число ребер усиления.

Конструкция обязательно предусматривает специальные монтажные скобы (петли), благодаря которым реализуются погрузочно-разгрузочные работы, осуществляется установка плиты на объекте, ее фиксация. Установку выполняют специальными захватными приспособлениями, с привлечением спецтехники.

В процессе монтажа монолитной ребристой плиты перекрытия изделие поднимают подъемным краном на большую высоту без перекосов, строго параллельно линии горизонта. Именно поэтому петли на плитах должны быть надежными и прочными, сделанными в соответствии с правилами техники безопасности (до начала монтажа все элементы проверяются на предмет отсутствия дефектов).

Возможна и беспетлевая установка при условии предусмотренных отверстий, расположение и размеры которых заказчик обязательно согласовывает с производителем до начала процесса изготовления плит.

Параметры

Размеры ребристых плит перекрытия могут быть разными. По нормативным документам, высота плит может быть 30 или 40 сантиметров. А вот длина и ширина существенно отличаются. Ширина варьируется в пределах 1.5-3 метра, длина – 6-18 метров. Очень важным параметром является вес, который зависит от габаритов плиты и плотности бетона.

Для плит высотой 30 сантиметров установлены такие стандартные значения:

Длина – 5.65 метров
Ширина – 0.94-3 метра
Вес – для легких составов 1.16-3.08 тонны, для тяжелых 1.45-3.85.
Стандартные габариты – 3 х 6 метров, 3 х 12, 1.6 х 6.1, а также 3 х 18.1 и 1.6 х 12.2 метров.

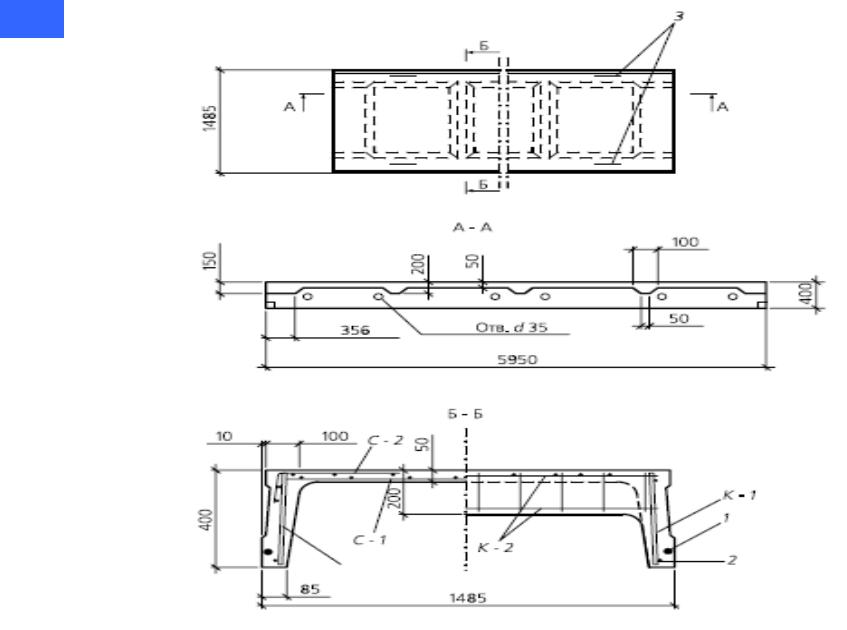

Плиты высотой 40 сантиметров:

Длина – 5-6 метров
Ширина – 0.75-3 метра
Вес – легкие бетоны 1.1-3.8 тонны, тяжелые 1.37-4.73.

Виды и обозначение элементов перекрытий высотой 30 см

Данный тип плит предполагает уменьшенную высоту (30 сантиметров). Они обычно располагаются в определенных местах конструкции, что учитывается в проекте, вносится в чертеж.

По месту компоновки плиты бывают:

П1 – в стандартных рядах
П2 – для промежутков между несущими колоннами
П3 – в одном замкнутом узле, собирающем в одно целое колонны и несущие стены

Маркировка ребристых плит перекрытия уменьшенной толщины содержит всю информацию по стандарту. Обязательно обозначается типоразмер, максимальный коэффициент прочности, вид бетона и арматуры, особенности изделия (наличие вентиляционных отверстий, которые обозначаются цифрами 1-3).

Так, если плита маркируется П2-АтVЛ-Н-2, то тут:

П2 – это типоразмер
АтV – размер, тип стальной арматуры
Л – говорит о том, что изделие изготовлено из легкого бетона

Н – свидетельствует о том, что ребристые перекрытия данного типа подходят для нормальных условий, не предназначены для эксплуатации при наличии агрессивных факторов
2 – наличие специального вентиляционного отверстия сечением 70 сантиметров

Классификация и маркировка продукции высотой 40 см

Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.

Виды плит по типу контакта с опорой:

1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
2П – при установке контактирует с верхней частью балок опорных. По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)

Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.

Маркировка указывает на такие параметры:

Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
Тип и класс арматуры
Показатели прочности и проницаемости бетона
Разнообразные конструктивные особенности (закладные элементы, пустоты и т.д.)

Аббревиатура 1П1-3Ат-VIТ расшифровывается так:

1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
Ат-VI – индекс, указывающий на особенности армирования
Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия
